Виды заклёпок | Виды вытяжных заклёпок и их назначение.

Область применения технологии вытяжных заклёпок не знает границ. Например, тяговые заклёпки используются для крепления мягких и хрупких материалов, для создания герметичных соединений, для создания особо прочных соединений и т.д. Чем бы вы не занимались: авиастроением, изготовлением мебели, ремонтом лодок, установкой вентиляционных систем или строительством, существуют заклёпки, которые помогут вам снизить расходы, упростить работу и повысить её надёжность. Конечно же для таких разных задач требуются совершенно разные вытяжные заклёпки, с разным строением и характеристиками. Давайте рассмотрим основные типы заклёпок и сферы их применения.

Вытяжные заклёпки открытого типа

Это стандартные заклёпки. Тело заклёпки имеет сквозное отверстие, чем напоминает пустотелые заклёпки. Однако, в отличии от пустотелых заклёпок, по окончанию установки головка стержня остаётся в теле заклёпки, как часть обратной головки. Как правило, они применяются там, где нет исключительных требований к прочности соединения, где толщина соединяемых материалов варьируется, а диаметр отверстий имеет небольшие отклонения. Это самый распространённый и наиболее востребованный вид заклёпок.

Закрытые вытяжные заклёпки

Этот вид заклёпок применяется для создания влагонепроницаемых соединений. Отсутствие сквозного отверстия в теле заклёпки позволяет при установке сформировать обратную головку, которая “запечатывает” отверстие. Поэтому этот тип заклёпок ещё называют “закрытые заклёпки”. Пыле- и влагонепроницаемое соединение препятствует попаданию пыли, влаги и испарений внутрь соединения, а при использовании специальных заклёпок и прокладок, можно получить полностью герметичное соединение. Кроме того, закрытые заклёпки увеличивают предел прочности соединения примерно на 20%.

Усиленные заклёпки

Усиленные вытяжные заклёпки (структурные заклёпки или моноболт) служат для создания соединений с повышенным пределом прочности. Значения усилий на срез и на растяжение усиленных заклёпок намного выше, чем у стандартных заклёпок, что позволяет применять их для создания высокопрочных соединений. Обратная головка, формируемая при установке усиленной заклёпки крепко фиксирует детали, создавая прочное, не подверженное вибрации соединение. Усиленная, или как её еще называют, структурная заклёпка широко используется в строительстве, машиностроении и других отраслях, где важно создать крепкое, устойчивое к вибрации соединение.

Распорные заклёпки

Этот тип заклёпок применяется для соединения мягких, рыхлых и хрупких материалов. При установке, обратная головка формируется необычным образом – она складывается, распределяя нагрузку на большую площадь обратной поверхности соединяемых материалов. Это не позволяет обратной головке “проваливаться” сквозь мягкий или рыхлый материал и предотвращает появление трещин и повреждений на более хрупких поверхностях.

Лепестковые заклёпки

Этот тип заклёпок используется для соединения мягких материалов, таких как, древесные плиты, пластик, ДСП, ДВП и прочее. При установке отрывной стержень раскрывает тело заклёпки на несколько лепестков. Сгибаясь, лепестки упираются в поверхность соединяемого материала, формируя обратную головку. Такая форма обратной головки обеспечивает большую площадь контакта и способствует равномерному распределению нагрузки. Обратная головка не проваливается и достаточно крепко удерживает мягкий и рыхлый материал.

Рифлёные заклёпки

Этот тип заклёпок не требует сверления сквозного отверстия и служит для крепления пластин к материалам с гладкой и волокнистой структурой, например, дерево и пластик. В отличие от обычных вытяжных заклёпок, при установке рифлёной заклёпки не происходит формирования обратной головки. При вытягивании отрывной стержень расширяет тело заклёпки, заставляя насечки на теле заклёпки впиваться в волокнистый материал. Распорные заклёпки широко используются в мебельном производстве, а также в строительстве для крепления металлических пластин к деревянным поверхностям.

Многозажимные заклёпки

Многозажимные заклёпки – это вытяжные заклёпки с широким диапазоном толщины соединяемых материалов. Заклёпки устроены таким образом, что способны соединять материалы различной толщины. Многозажимная заклёпка перекрывает диапазон трёх стандартных вытяжных заклёпок и может быть использована там, где нет точных данных о толщине пакета соединяемых материалов, или, где собираемый узел состоит из нескольких соединений разной толщины.

Клеммные заклёпки

Этот вид заклёпок используется для создания контактных соединений там, где к соединяемым деталям необходимо подсоединить электрическую цепь. Клеммные заклёпки изготавливаются из материалов проводящих электрический ток и, как следует из названия имеют одну или несколько клемм. Чаще всего этот вид заклёпок используется для заземления собранного узла.

Пластиковые заклёпки

Несмотря на то, что эти вытяжные заклёпки изготовлены из полиамида, они создают достаточно крепкое соединение. Пластиковые заклёпки мало чем отличаются от обычных вытяжных заклёпок. При этом соединение с использованием пластиковых заклёпок имеет ряд преимуществ – это соединение влагонепроницаемое, в нём снижается вероятность коррозии (не создаётся гальваническая пара) и оно не проводит электрический ток. Чаще всего эти заклёпки используются для крепления пластика, стекловолокна или картона к металлу или другим материалам.

Кассетные заклёпки

Это самостоятельный вид заклёпок. Процесс установки кассетных заклёпок практически не отличается от установки вытяжных заклёпок с той разницей, что у кассетных заклёпок один стержень на целый магазин (кассету) заклёпок и этот стержень не обламывается, а протягивается сквозь тело заклёпки надёжно устанавливая её в отверстии. Это относительно новый, но очень перспективный вид заклёпок. Оператору не требуется загружать в инструмент каждую отдельную заклёпку, он загружает кассету (обычно до 40 заклёпок). После установки заклёпки, инструмент автоматически подготавливает к установке следующую. Таким образом оператор экономит время и одна из его рук всегда свободна, чтобы фиксировать соединяемый узел.

В зависимости от производителя, название и характеристики заклёпок могут отличаться. Кроме того, регулярно появляются новые виды заклёпок. Поэтому представленная выше информация не является окончательной и служит лишь для общего ознакомления с наиболее распространёнными типами вытяжных заклёпок.

Если вам необходимо купить вытяжные заклёпки, но вы не уверены в собственном выборе, свяжитесь с нами и мы подберём именно то, что нужно для выполнения вашего технического задания.

Для получения качественного заклёпочного соединения, предлагаем ознакомиться с нашими советами по созданию надёжного заклёпочного соединения.

Данный материал соответствует запросам: Вытяжные заклёпки, Заклёпка вытяжная, Тяговая заклёпка, Клёпки, Головка заклёпки, Виды заклёпок, Характеристики заклёпок, Типы заклёпок, Усиленные заклёпки, Закрытые заклёпки, Распорные заклёпки, Лепестковые заклёпки, Рифлёные заклёпки, Пластиковые заклёпки, Заклёпки, Купить заклёпки в Москве.

irivet.ru

сфера применения, ее виды, технические характеристики и способы крепления +Видео

Сфера использования такого крепежного элемента как заклёпки настолько обширна, что нельзя и вспомнить ни одной технологической отрасли, где бы она не использовалась.

Заклёпки тяговые, к примеру, применяются для крепежа деликатных материалов, формирования полностью закрытых сочетаний, надежных соединений и пр. такие отрасли как: авиация, производство корпусной и мягкой мебели, лодок и их ремонт, системы вентиляции, строительство, машиностроение и даже детские городки с аттракционами, нельзя представить без заклёпок.

В этой статье расскажем об основных видах заклёпок, их технологических характеристиках, сфере применения и способах креплениях. Узнаете в чем особенности вытяжных, резьбовых, алюминиевых, стальных, винтовых, гаечных, нержавеющих заклепок.

Что такое открытые, закрытые, усиленные, лепестковые, распорные, многозажимные, клеммные кассетные и пластиковые заклёпки.

Заклепки как крепежный элемент

Созданы они для того, чтобы облегчить работу и снизить затраты на производстве. Кроме того, заклёпка обладает рядом технологических характеристик, которые делают ее незаменимой и надежной. Рассмотрим основные виды заклепок и их характеристики.

Виды заклепок

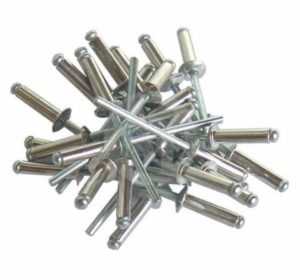

Вытяжные заклёпки открытые

Этак заклепка относится к стандартному типу. Ее тело со сквозным отверстием, поэтому напоминает пустотелую заклепку. Главным отличием от пустотелой является то, что после заклепывания головка остаётся в теле заклёпки, в виде части возвратной головки.

Сфера применения данной заклёпки там, где нет жёстких требований к прочности и надежности, толщина материалов колеблется, а размеры дырок с незначительными расхождениями. Эти заклёпки самые популярные на рынке крепежа.

Вытяжные заклёпки закрытые

Данный вид крепежа часто используют для соединения материалов, которые нуждаются в повышенной герметичности. Тело заклёпки не имеет отверстия сквозного, что в свою очередь дает возможность создать оборотную головку, запечатывающую дырку.

Исходя из этого, такие заклёпки имеют второе название – заклёпки закрытые. Плотное соединение препятствует проникновению влаги, пыли и грязи внутрь. Если применять дополнительно прокладки, можно сделать соединение полностью герметичным.

Заклёпки усиленные

Данный вид крепежного элемента предназначен для крепления с увеличенным рубежом крепости. Коэффициент усилий прилагаемых на растяжку и срез, значительно выше, чем у стандартной заклёпки. Поэтому и соединения получаются в результате очень надежными. Оборотная головка, которая формируется при заклёпывании, надежно соединяет компоненты и создает крепкое соединение, не подверженное воздействию вибраций. Такая заклёпка чаще всего применяется в машиностроительной отрасли, авиационной и т.д., то есть тех, где требуется прочное соединение конструкций.

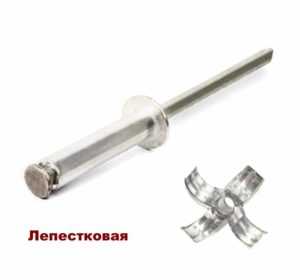

Заклепки лепестковые

Эти заклепки пригодны для соединения пластичных материалов: деревянные плиты, пластик, ДСП, и другое.

При заклёпывании, стержень открывает тело заклёпки на лепестки, которые при сгибании натыкаются на поверхность соединяемых материалов.

Таким образом, формируется обратная головка. Главная задача такого типа головки – обеспечение максимальной площади контактирования и правильное распределение нагрузки.

Головка не погружается в материал, оставаясь на своем месте.

Заклёпки распорные

Такие заклёпки предназначены для монтажа деликатных и мягких материалов. При заклёпывании головка обратная создается особенным образом – складываясь, она распространяет свою нагрузку на немалую площадь, изнаночной поверхности материалов, которые одна соединяет. Именно это бережет головку от проваливания через мягкие материалы, предотвращая тем самым деформацию и образование трещин.

Заклёпки гаечные

Под такие заклёпки не нужно делать дырку. Они созданы для соединения пластин с волокнистыми и гладкими материалами (пластик с древесиной). При креплении гаечной заклёпки, не формируется обратная головка.

При вытаскивании стержень отрывной делает тело заклёпки шире, а насечки впиваются в волокна материала. Распорные или винтовые заклёпки применяют при изготовлении мебели, строительстве – для соединения металла и дерева.

Заклёпки многозажимные

Это те же вытяжные заклёпки, но с большим разбегом толщины материалов, которые нужно соединять. Такая заклепка создана для перекрытия диапазонов 3-х обычных заклёпок вытяжных и используется в тех случаях, когда нет точных данных о толщине соединяемых материалов.

Заклёпки клеммные

Такие заклёпки применяют в случае необходимости создать соединение контактное и провести электросеть. Заклёпки клеммные производят из материалов способных пропускать ток электричества. Название говорит само за себя, данный элемент крепежа имеет клеммы ( одну или несколько).

Заклёпки пластиковые

Такой крепеж изготовлен из полиамида, но имеет при этом надежное соединение.

Заклёпки из пластика практически не имеют отличий от стандартных вытяжных заклёпок, и даже имеют свои достоинства. А именно: высокий уровень влагопроницаемости, неподверженность коррозии, не проводят ток. Применяются для крепежа изделий из пластика, картона, стекловолокна.

Заклёпки кассетные

Это независимый тип заклёпок. Процесс крепежа такой же, как и у вытяжной заклёпки, с тем отличием, что данного вида крепежа есть один стержень, на целую кассету, который не ломается, а тянется через заклёпочное тело, закрепляя ее в дырки. Мастеру нужно лишь загрузить в заклепочник кассету, а не по отдельности и работать. Это позволяет оставить одну руку свободной и существенно сокращает время работы.

Важно! Технологические характеристики и название заклепок часто может разниться у разных производителей. Также, на рынке крепежа время от времени возникают все новые виды.

Характеристики заклёпок

В зависимости от размера

При выборе метизов, немаловажным является размер самого стержня, который колеблется в пределах 1 – 36 мм, а его дина составляет 2 – 180 мм. Ошибочно считать, что чем толще стержень, чем он прочнее, здесь это роли не играет.

Заклёпки стальные с толщиной 10 мм могут оказаться более надежными, чем изделия из меди с диаметром больше 20 мм. Также, роль играет и оказываемая нагрузка.

Поэтому в некоторых случаях лучше приобретать трубчатые заклёпки с тонкими стенками. Виды заклепок с малой головкой полукруглой отличаются малой толщиной в пределах 1 – 10 мм, и длиной 4 – 80 мм.

Толщина заклёпки с плоской головкой составляет 2 – 36 мм, а длина 4 – 180 мм.

Элементы с максимальной длиной – это полупотайные заклёпки, которые применяют для работы в виды заклепок, которые можно использовать в конструкциях с углублением 200 мм.

Виды метизов по конструкционным особенностям

Таких вариаций существует множество, но самыми востребованными считаются распорные заклёпки. Они применяются для работы с мягкими и рыхлыми материалами.

Шляпка такого метиза при заклепывании складывается, таким образом, который дает возможность распределить нагрузку на большую площадь конструкции.

Лепестковые метизы используют для работы с древесиной. Именно этот тип крепежа позволяет надежно фиксировать волокнистую структуру дерева.

Многозажимные метизы скрепляют материалы с разной толщиной и формируют узел универсального типа.

Кассетные заклёпки относятся к высокотехнологичным видам метизов, в которых элементы фиксируемого упора представляются несколькими десятками уровней.

В таком случае лишь один стержень является основой несущей.

Виды заклёпок в зависимости от материала

Большая часть заклёпок производится из металла: сталь, алюминий, медь и латунь. Все они имеют высокий уровень защиты от деформации и коррозии.

Заклёпки алюминиевые и медные более пластичны, а также имеют малый вес.

Заклёпки стальные используются для работы с конструкциями, для которых необходимо обеспечить высокую степень крепления.

Пластиковые заклёпки изготавливают из полиамида, который обладает высокой прочностью и хорошими эксплуатационными характеристиками. Обеспечивают надежную защиту от пагубного влияния влаги, чего нельзя сказать о гальванических нержавеющих заклёпках. В наше время часто применяют технологию горячего спаивания метизов из пластика и материалов композитных. Это позволяет создать прочную спайку.

Также существуют модели комбинированного типа заклепка алюминий сталь, сталь и пр.

Заклепка алюминиевая под молоток широко применяется в машиностроении, самолетостроении, изготовлении бытовой техники и персональных компьютеров.

Имеет второе название ударная, из-за способа крепления. Заклепка под молоток из алюминия изготовляется в разных классах надежности крепления, имеет различные виды головок, длину и диаметр.

Заклёпки резьбовые и вытяжные

Резьба на заклепках объединяет их с другими типами метизов. Но резьбовые характеризируются способом фиксирования с двух сторон. Тело заклёпки погружается в дырку ранее подготовленную, затем мастер вводит втулку и закручивает.

Это обеспечивает высокую степень надёжности крепления, хотя подходят не для всех материалов. В связи с этим, большей популярностью пользуется заклёпка вытяжная сталь.

Примечание. Принцип вытяжного соединения предусматривает деформирование конструкции в конце процесса заклёпывания для произведения упора.

Техника заклёпывания метизов

Процесс установки заклёпок проходит в несколько этапов. Для начала при помощи сверла делают отверстие, в которое будут производить вставку элемента. Почты все типы заклёпок устанавливают в нишу с диаметром большим на 10 – 15 %, чем толщина стержня.

Примечание. Плотность погружения не важна.

Метиз заклепывают в отверстие таким образом, чтобы головка оказалась с оборотной стороны конструкции. Резьбовые заклёпки устанавливаются при помощи ручного заклепочника. Заклёпки сталь взрывного вида или распорные устанавливают специальным заклепочником (электрическими или пистонными).

Сфера использования заклёпок

В основном заклепка применяется в машиностроении, авиастроении, кораблестроении, строительстве домов, креплении вентилируемых фасадов, производстве детских игровых площадок, креплении декоративных конструкций и элементов.

Преимущественно данный крепеж используют в строительной сфере и ремонтных работах. Тяжеловесные конструкции данным видом метизов не скрепляют.

Примечание. Очень важно, чтобы заклепка обладала гибкостью и прочностью одновременно. Учитывая этот факт, для ее производства применяют сталь малоуглеродистую сталь, сплавы алюминия и медь.

9 лучших строительных и мебельных магазинов!

Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Устройство вытяжных заклёпок | Основные термины и понятия.

Элементы заклёпок

Вне зависимости от вида, практически все вытяжные заклёпки устроены одинаково.

Вытяжная заклёпка – это крепёжное изделие, состоящее из двух частей: полой трубки с буртиком с одной стороны и отрывного цельнометаллического стержня. Полая трубка называется телом или втулкой заклёпки, а часть с буртиком – головкой заклёпки. Обычно тело заклёпки круглое в сечении. Диаметр тела определяет размер заклёпки. Отверстие в теле заклёпки, как правило сквозное – оно проходит сквозь всё тело. Стержень (или сердечник), выступающий из тела заклёпки – это вторая, не менее важная часть вытяжной заклёпки. По виду он напоминает гвоздь, который при установке протягивается сквозь тело заклёпки.

Вообще согласно российскому стандарту ГОСТ Р ИСО 14588-2005 такой тип заклёпок принято называть “слепыми заклёпками”. Однако название “вытяжные заклёпки” или “тяговые заклёпки” как-то больше прижились и получили наибольшее распространение. Существует множество и других “народных” названий, вот некоторые из них:

Отрывные заклёпки
Комбинированные заклёпки
Слепые заклёпки
Односторонние заклёпки
Заклёпки с сердечником
Клёпки вытяжные

Все эти названия имеют отношение к вытяжной заклёпке.

Установка заклёпок

Установка вытяжной заклёпки происходит следующим образом: тело заклёпки вставляется в отверстие подготовленное в деталях, подлежащих соединению. Затем губки ручного заклёпочника или клепальная головка автоматического инструмента, упираясь в буртик заклёпки, захватывают стержень. По мере того, как инструмент протягивает стержень заклёпки сквозь тело, головка стержня расширяет тело заклёпки, формируя соединение. Стержень, вытягиваемый заклёпочным инструментом деформирует хвостовую часть заклёпки, формируя обратную головку на задней поверхности соединяемых материалов. В определённый момент, когда тяговое усилие инструмента достигает заданной величины стержень обламывается в зоне отрыва и отпадает. Заклёпка установлена и обратная головка (часть тела, сформированная в процессе установки с обратной стороны поверхности соединяемых материалов) надёжно держит всё соединение.

Элементы заклёпки

Рассмотрим основные элементы и термины имеющие отношение к установке вытяжных заклёпок:

Размер отверстия.
Размер отверстия под заклёпку играет важную роль в надёжности соединения. Важно, чтобы отверстие было не слишком большим, но и не слишком маленьким. Как правило, каждый поставщик вытяжных заклёпок указывает в своём каталоге рекомендуемый диаметр отверстия для установки определённой заклёпки. Также эту информацию можно найти на заводской упаковке. Старайтесь избегать заусениц внутри и вокруг отверстия.

Толщина пакета соединяемых материалов.
Диапазон толщины пакета соединяемых материалов – это минимальная и максимальная суммарная толщина соединяемых деталей, которые могут быть качественно соединены заклёпкой данной номинальной длины в отверстии определённого диаметра. Важно, чтобы толщина пакета соединяемых материалов находилась в пределах рекомендуемого производителем диапазона. Данные о диапазоне толщины соединяемых материалов конкретной заклёпки также можно уточнить в каталоге производителя.

Усилие на срез.
Усилие на срез – это предельная нагрузка, которую может выдержать заклёпочное соединение без разрушения, приложенная перпендикулярно оси заклёпки.

Усилие на разрыв.
Усилие на разрыв – это предельная нагрузка на растяжение, которую может выдержать заклёпочное соединение без разрушения, приложенная вдоль оси заклёпки.

Значения усилия на срез и на растяжение заклёпки являются ключевыми характеристиками. Именно от них следует отталкиваться при расчёте прочности всего заклёпочного соединения. Определив значения этих величин для одного отдельно взятого соединения, воспользуйтесь каталогом производителя для определения материала и диаметра заклёпки, которые будут соответствовать вашему заданию.

Выбор материала.

Материал используемых заклёпок, также оказывает не малое влияние на прочность всего заклёпочного соединения. Помимо прочностных характеристик самого материала заклёпок, здесь ещё играет большое значение сочетание материалов заклёпки и соединяемых деталей. Если подобрать сочетание материалов не правильно, соединение не будет прочным и может быстро разрушиться в следствии усталости материала или гальванической коррозии. Основное правило здесь – материал заклёпки по своим физическим и механическим свойствам должен быть максимально приближен к свойствам материалов соединяемых поверхностей. Больше информации о том, как выбрать материал заклёпки смотрите в статье: “Как правильно подобрать материал вытяжной заклёпки”.

Головка заклёпки.

По форме головки различают три основных вида заклёпок:

Вытяжная заклёпка со стандартным прямым буртиком. Это наиболее распространённый тип заклёпок, подходящий для большинства соединений.

Вытяжная заклёпка с потайным буртиком. Этот тип заклёпок устанавливается в зенкованное отверстие и используется для получения плоской поверхности в месте заклёпочного соединения.

Вытяжная заклёпка с увеличенным буртиком. Эти заклёпки применяются в случае, когда деталь из более тонкого, мягкого или хрупкого материала соединяется с твёрдой поверхностью. Увеличенная площадь головки равномерно распределяет прижимное усилие по рабочей поверхности соединяемых материалов, не вызывая их деформации.

Инструмент для заклёпок

Для установки вытяжных заклёпок необходим специальный инструмент, который, фикисируя тело заклёпки, протягивает сквозь неё стержень, тем самым формируя обратную головку. В настоящее время существует несколько разновидностей заклёпочного инструмента для работы во всевозможных условиях:

Кроме того, для указанных типов инструмента существует большой выбор оснастки для работы в особых условиях, труднодоступных местах и создания самых разных заклёпочных соединений. Более подробно тему выбора инструмента для установки вытяжных заклёпок мы затронули в статье “Руководство по выбору инструмента для установки вытяжных заклёпок”.

Данный материал соответствует запросам: Вытяжные заклёпки, Вытяжная Заклёпка Тяговая заклёпка, Заклёпка комбинированная, Соединение заклёпкой, Клёпки, Установка заклёпок, Головка заклёпки, Заклёпки размеры, Вытяжные заклёпки размеры, Инструмент для заклёпок, Заклёпочник, Клепальник, Заклепать, Купить заклёпки, Заклёпки для заклёпочника, Крепление заклёпками, Виды заклёпок, Отверстия под заклёпки, Материал заклёпок.

irivet.ru

Виды и типы вытяжных заклепок

Вытяжные заклёпки – специальные крепёжные изделия, которые используются для соединения различных деталей, создания герметичных особо прочных соединений или, наоборот, хрупких и мягких. Выручают там, где невозможно сделать болтовое соединение.

Конструкция крепежа представляет собой металлический стержень (из стали, нержавеющей стали и алюминия) и сама заклёпка, находящаяся на этом стержне. С одной стороны располагается готовая шляпка, а с другой стороны – стержень с шариком, который при установке (при сжатии) распирает втулку, и получается вторая шляпка. Так формируется соединение.

Для разных задач требуются разные по конструкции и характеристикам заклёпки. Рассмотрим основные типы вытяжных заклёпок:

– Заклёпки открытого типа – самые распространённые крепежи. Конструкция представляет собой небольшую трубку с готовой шляпкой с одной стороны, а внутри трубки проходит штырь с шариком. После установки напоминают пустотелые заклёпки, однако головка стержня всё же остаётся в теле изделия. Применяются там, где нет жёстких требований к прочности соединений, а также толщина материалов всегда разная.
– Закрытые. Применяются для производства влаго- и пыленепроницаемых соединений. Головка как бы запечатывает отверстие, поэтому заклёпка считается закрытой.
– Усиленные. Обратная головка крепко фиксирует деталь, в результате чего получается особо прочное соединение, которое используется в машиностроении, строительстве и других отраслях.
– Распорные заклёпки. Соединяют хрупкие, мягкие и рыхлые материалы. Обратная головка при установке складывается, равномерно распределяя нагрузку на поверхность.
– Лепестковые заклёпки. Ими соединяют мягкие материалы, например, пластик, древесные плиты, ДВП или ДСП. При установке тело заклёпки раскрывается на несколько лепестков, которые сгибаются и тем самым упираются в поверхность. При этом равномерно распределяется нагрузка, обратная головка не проминается и не проваливается, крепко удерживает рыхлый материал.
– Многозажимные. Могут соединять материалы разной толщины. Чем-то напоминает усиленную, но отличается большим количеством загибов.

Есть ещё разные виды вытяжных заклёпок, которые могут отличаться производителем, названием и характеристиками, ведь рынок крепёжных изделий постоянно обновляется.

Крепежи изготавливаются в основном из алюминия, стали и нержавеющей стали. В обозначении это выглядит так: СТ/СТ, НЕРЖ/НЕРЖ, АЛ/СТ, АЛ/НЕРЖ, Медь/СТ, где указывается материал заклёпки и материал стержня. Также к обозначению добавляют размеры заклёпки, её длину и толщину, например, Ал/СТ 4,0 х12 (4,0 мм – это толщина, 12 мм – длина). Есть специальные таблицы, где по длине заклёпки можно подобрать крепёж под нужную толщину скрепляемых материалов.

Для установки используют специальный ручной инструмент – заклёпочники, которые работают с заклёпками разных размеров и назначения. Всего за несколько секунд инструмент способен установить одну крепёжную деталь.

На нашем сайте вы найдёте вытяжные заклёпки для разных видов соединения, а также ручной и электрический инструмент и необходимые комплектующие. Если нет времени на поиски, то сразу обращайтесь к нашим консультантам, которые подберут то, что нужно для вашего технического задания и посоветуют подходящий инструмент.

toolson.ru

Монтаж вытяжной заклепки

Прочность многих соединений зачастую зависит от способа их фиксации. Сегодня для таких задач применяется достаточно много методик, от классического сваривания, до применения заклепок.

Последние виды крепежа достаточно разнообразны, так как применяются в различных областях промышленности. Особое место среди них занимают вытяжные заклёпки, о которых более детально можно узнать на строительных сайтах.

Основные понятия

Вытяжные заклепки — это разновидность крепежа, которая отличается образование прочного соединения. При этом фиксация производится с двух сторон материала с помощью специальных шляпок.

Состоит такое изделие из стержня с шаром на конце и непосредственно самой заклепки, которая одевается поверх этой конструкции. Существует несколько видов подобных крепежей, но все они применяются в местах, где нужно создать прочное и герметичное соединение. Некоторые модели заклепок также используются для фиксации такого материала, как пластмасса и т.д.

Алгоритм установки

Выжимные заклепки являются специфическими изделиями, требующими соблюдения определенных методик их установки. Данный процесс можно описать несколькими последовательными шагами:

В первую очередь, нужно осуществить качественную стыковку двух деталей между собой. От этого зависит, насколько прочной будет образовавшаяся система.
После этого производится разметка расположения всех заклепок. Конкретные места их фиксации зависят от направления, где они применяются. Когда все размечено, нужно произвести сверление отверстий под заклепки. Обратите внимание, что для этого нужно подбирать соответствующий диаметр сверла. При этом диаметр отверстия не должен превышать диаметр заклепки больше чем на 2 мм (оптимальным значением является дырка на 1 мм больше). Когда во время сверления на поверхности образовалась металлическая стружка, ее обязательно нужно удалить.
Завершающим этапом является фиксация заклепки. Для этого крепеж вставляет в подготовленное отверстие и затем с помощью специального пистолета выполняется сжатие конструкции. При этом образовывается прочное соединение, а весь процесс относительно прост, что позволяет осуществлять его одному человеку.

Когда же вы неправильно установили заклепку, тогда нужно ее высверлить и выбить с помощью специального инструмента. После этого производится ее замена на новый элемент.

Твитнуть

postroyka.org

Вытяжные заклёпки | Общая информация.

Заклёпочное соединение

Вытяжная заклёпка (или, как её ещё называют, тяговая заклёпка) – получила широкое применение в 50-х годах прошлого столетия. Однако, как таковое, соединение заклёпкой известно человечеству с давних пор – первое упоминание о подобном соединении встречается 3000 лет до нашей эры в древнем Египте. Более активно заклёпки стали использоваться в Галло-римскую эпоху (III – V век нашей эры) – уже в те времена был изобретен аналог современной ударной оправки для расклёпывания заклёпки. В VII-VIII веках нашей эры к заклёпочному соединению обратились Викинги для крепления обшивки своих драккаров. Однако по-настоящему золотой век заклёпок наступил в середине XIX века.

С наступлением промышленной революции и появлением множества технологических инноваций в области металлургии, заклёпки получили широчайшее применение в самых различных отраслях промышленности. Начиная с 1830 года заклёпки использовались для изготовления паровых котлов, морских судов, строительных конструкций инженерных сооружений и т.д.

Но прогресс не стоит на месте и с появлением более новых материалов и технологий относительно непростой процесс клёпки цельнометаллической заклёпкой начал вытесняться железобетоном, сваркой и склеиванием – эти технологии обеспечивали большую производительность и были не менее надёжны. Таким образом, к 40-м годам XX столетия популярность заклёпочных соединений резко пошла на спад.

Вытяжные заклёпки

Изобретение технологии вытяжных заклёпок в середине XX века заставило вновь обратить внимание на соединение деталей заклёпкой. Особенность этой технологии заключалось в возможности односторонней установки заклёпок. Другими словами, для установки вытяжной заклёпки необходим доступ только с одной стороны рабочей поверхности. Такой метод называется “слепая установка”. Отсюда еще одно название – слепая заклёпка.

Установка заклёпок

Сам процесс установки заклёпки был значительно упрощен – больше не нужно раскалять заклёпку до красна, а для ее установки не требуются усилия двух рабочих – с большинством современных заклёпочных инструментов без труда справится один человек. Установку вытяжной заклёпки можно производить, как вручную простейшим механическим инструментом, так и при помощи полностью автоматической станции.

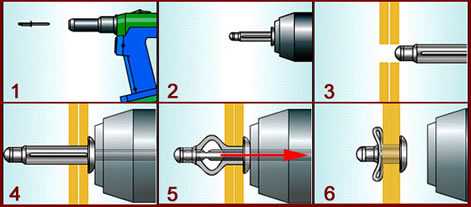

Если коротко, процесс установки заклёпки состоит из нескольких простых шагов:

Вставьте отрывной стержень заклёпки в клепальную головку инструмента.
Тело заклёпки вставьте в отверстие подготовленное в соединяемых материалах.
Приведите в действие инструмент. В этот момент происходит формирование обратной головки заклёпки и соединение материалов.
В момент, когда усилие заклёпочника достигает определенного значения, стержень заклёпки отламывается, оставляя на поверхности соединяемых материалов лишь аккуратную головку заклёпки.
Соединение готово.

Конечно же, как и в любом другом деле, в процессе установки заклёпки существуют определённые нюансы. Чтобы избежать ошибок и получить качественное соединение, рекомендуем вам ознакомится с руководством по установке вытяжных заклёпок.

Что касается выбора инструмента для вытяжных заклёпок, то он настолько богат, что любое предприятие, будь то мелкое штучное производство или крупная сборочная линия, без труда найдёт подходящий для своих нужд клепальный инструмент. В каталоге нашей компании представлен гидропневматический, аккумуляторный, электрический и ручной инструмент для установки вытяжных заклёпок. Если вы ещё не определились, какой тип инструмента лучше всего подойдёт для работы в ваших условиях, ознакомьтесь с коротким руководством по выбору заклёпочного инструмента, или свяжитесь с нашими специалистами.

Применение заклёпок

Благодаря отсутствию необходимости доступа к обратной стороне соединяемых материалов технология вытяжные заклёпки просто незаменимы во многих отраслях промышленности. Кроме того у этой технологии масса других преимуществ, а большое количество типов заклёпок позволяют применять их в самых разных сферах производства для соединения множества материалов, включая мягкие, хрупкие, рыхлые и тонкие листовые материалы.

Благодаря отсутствию необходимости доступа к обратной стороне соединяемых материалов технология вытяжные заклёпки просто незаменимы во многих отраслях промышленности.

Более подробно о типах вытяжных заклёпок и их применении мы рассказали в статье “Виды вытяжных заклёпок и их применение”, а сейчас давайте рассмотрим самые популярные обозначения заклёпок.

Виды заклёпок

В зависимости от производителя, название и характеристики заклёпок могут отличаться. Кроме того, регулярно появляются новые виды заклёпок. Поэтому представленная ниже информация не является окончательной и служит лишь для общего знакомства с наиболее распространёнными типами вытяжных заклёпок. Итак, чаще всего используются:

Вытяжные заклёпки открытого типа – стандартная заклёпка.
Вытяжные заклёпки закрытого типа – для создания пыле- и влагозащищённого соединения.
Распорные заклёпки – для крепления хрупких материалов (гипсокартон, пластик, стекло).
Лепестковые заклёпки – для крепления мягких материалов (гипсокартон, пластик, древесные плиты).
Усиленные заклёпки – для создания более крепкого соединения.
Кассетные заклёпки – для быстрого выполнения большого объёма работ.
Рифлёные заклёпки – для соединения с массивом дерева или ДСП.
Многозажимные заклёпки (polygrip) – для работы с различной толщиной скрепляемых материалов.
Клеммные заклёпки – для создания контактных соединений.
Высокопрочные заклёпки – для создания высокопрочных соединений.
Пластиковые заклёпки – для крепления деталей из пластика, картона и подобных материалов.

Материал заклёпок

Как правило, вытяжные заклёпки изготавливаются из следующих материалов:

Сталь без покрытия
Оцинкованная сталь
Нержавеющая сталь A2 или A4
Различные сплавы алюминия
Монель (сплав меди и никеля)
Медь
Бронза
Полиамид

В зависимости от сферы применения заклёпки, эти материалы могут комбинироваться между собой. Например, стержень заклёпки (сердечник) может быть из оцинкованной стали, а сама заклёпка из алюминия. Кстати, именно поэтому этот вид соединения ещё называют комбинированной заклёпкой. Основной принцип подбора заклёпки по материалу заключается в том, чтобы материал заклёпок максимально совпадал по своим физическим и механическим свойствам с материалом соединяемых деталей.

Более подробную информацию о выборе материала заклёпки смотрите в статье “Как правильно подобрать материал вытяжной заклёпки”.

Преимущества технологии вытяжных заклёпок

У технологии вытяжных заклёпок есть множество преимуществ, благодаря которым, она быстро захватила мир, внедрившись в самые различные отрасли промышленности по всему миру. Вот несколько ключевых преимуществ вытяжной заклёпки:

Односторонний доступ к поверхности соединяемых материалов. Для установки вытяжных заклёпок требуется доступ только с одной стороны рабочей поверхности.
Быстрая и лёгкая установка. Вытяжные заклёпки – это самый быстрый способ соединения материалов. Простые в эксплуатации инструменты позволяют быстро и качественно производить установку вытяжных заклёпок. Сам процесс установки достаточно прост и не трудоёмок – большинство современных заклёпочников позволяют работать одной рукой.
Надёжность соединений. При правильной установке, вытяжные заклёпки обеспечивают качественное и надёжное соединение, которое не ослабнет со временем под воздействием вибраций или температурных колебаний. А при использовании заклёпок закрытого типа, полученное соединение будет ещё и герметичным.
Большой выбор вытяжных заклёпок. Благодаря разнообразию типов заклёпок, форм их головок и материалов, из которых они производятся, сферы применения вытяжных заклёпок практически не ограничены.
Большой ассортимент клепального инструмента. Широкий ассортимент инструмента для установки вытяжных заклёпок, позволяет подобрать заклёпочник для любых условий и объёма работ.
Толщина пакета соединяемых материалов. Вытяжные заклёпки работают в определённом диапазоне. Используя заклёпку одного типоразмера вы можете соединять материалы различной толщины.
Комплексное заполнение отверстия. Вытяжная заклёпка не просто сжимает детали. В момент установки тело заклёпки деформируется таким образом, чтобы максимально заполнить отверстие в соединяемых материалах.
Аккуратный внешний вид. Установка заклёпки может производиться на готовой (крашенной/лакированной) поверхности. При соблюдении несложных правил установки заклёпки рабочая поверхность не царапается и не деформируется.
Возможность замены заклёпки. Не смотря на то, что заклепочное соединение часто называют неразборным, в случае необходимости заклёпку легко демонтировать – просто высверлите подлежащую замене заклёпку сверлом соответствующего диаметра.

Больше информации об устройстве заклёпки и принципе её работы вы узнаете в статье “Устройство вытяжной заклёпки, основные термины и понятия”.

Данный материал соответствует запросам: Вытяжные заклёпки, Заклёпочное соединение, Вытяжная заклёпка, Тяговая заклёпка, Соединение заклёпкой, Клёпки, Инструмент для вытяжных заклёпок, Клепальный инструмент, Заклёпки, Купить заклёпки, Крепление заклёпками.

irivet.ru

Чертеж заклепка вытяжная алюминиевая

Чертеж заклепка вытяжная алюминиевая состоит из двух деталей:
• алюминиевая трубка с буртиком (шляпкой)
• стержень с шариком

ПРИНЦИП ДЕЙСТВИЯ
Заклепочник, прижимая с одной стороны буртик, вытягивает стержень через трубку, шарик деформирует трубку и образует неразъемное соединение, сжатое с обеих сторон буртиками, лишний стержень откусывается.

ПРИМЕНЕНИЕ
Используют для крепежа различных элементов из металла, пластика, дерева и других.

РАЗЛИЧИЕ ПО КОНСТРУКЦИИ
• закрытая

• открытая

• лепестковая

• клемма

БУРТИК
• потайной
• стандартный (выпуклый)
• увеличенный

ПО ИСПОЛЬЗУЕМОМУ МАТЕРИАЛУ
• алюминиевая
• медная
• стальная (изготавливаются из нержавеющей или углеродистой стали, образует соединение с повышенной устойчивостью к коррозии, имеет защитное покрытие – оцинкование)
• комбинированная

Окрашиваться вытяжные заклепки могут в любые цвета, что позволяет работать с материалами широкой цветовой гаммы.

ПЛЮСЫ
• простота в использовании
• возможность работы с одной стороны
• возможность работы с хрупкими материалами

МИНУСЫ
• необходимо наличие специального инструмента (заклепочник)

Совет: заклепки и склепываемый материал должны быть одной марки, чтобы избежать окисления, и в дальнейшем разрушение соединения; отверстие под заклепку, должно обеспечивать ей свободный вход.

Заказать чертеж

Поделитесь с друзьями!

chertegnik.ru
