Пирография – чпу выжигатель » Сравнение лазерного ЧПУ выжигателя с проволочным



Не знаете какой ЧПУ выжигатель выбрать?

Мы расскажем, почему мы отказались от лазера и остановили свой выбор на ЧПУ выжигателе с нихромовой нитью.

После долгих экспериментов и пилотных станков, мы столкнулись со следующими нюансами при работе с лазерными ЧПУ станками для выжигания и ЧПУ выжигателями с нихромовой нитью.



Лазерный ЧПУ выжигатель:



Преимущества



1. Более высокая точность границ.   Это связано с тем, что лазерный ЧПУ станок рисует по дереву точками. Это его важная особенность, из которой вытекают и свои недостатки. Писать офисные таблички, бейджики, рисовать векторные объекты, тексты и изображения с очень четкими границами, нарисованные линиями лучше лазерным ЧПУ.

нихром и лазер



2. Выжигает не только по дереву. Выжигает также по деревянным поверхностям и коже, но еще может вырезать пленку типа ORACAL. Те лазеры, которые могут вырезать пластик, дерево, пенопласт – это более мощные и дорогие соответсвенно

Вырезание букв на пленке Oracal

3. Низкие требования к температуре помещения.



Недостатки лазерного ЧПУ выжигателя:



1. Нанесение изображения точками. Самый главный недостаток – лазерным ЧПУ выжигателем сложно сделать полутона для изображения. То есть, точка черная либо есть, либо ее нет. Любой художник знает, что эффект объема изображения достигается тенями на поверхности лица. Тени создают объектам объем, делают его “живым”. Во многом, восприятие и узнавание лиц мозгом человека устроено так, что узнавание человека происходит во многом из-за теней, показывающих объем . В случае с лазерным ЧПУ тень можно получить только уменьшением густоты расположения черных точек.

выжигание лазером mavi.su



2. Низкая скорость выжигания. Изображение выжигается со скоростью 10 точек в секунду. Так, картину размером 20*20 см мы выжигали 10 часов. При этом, не скажу, что изображение было сильно темным. Говорить о каком-то серийном выполнении заказов тут уже не приходится – либо придется ставить несколько ЧПУ, либо довольствоваться небольшим количеством заказов.

Выжигание портретов лазером. Скрин-шот с экрана. Выжигание лазером формата А4 занимает порядка 9 часов



3. Рисование пикселями. По ходу работы выявились еще несколько неприятных особенностей Лазерного ЧПУ: при редактировании изображения и увеличении фотографии ЧПУ рисует на дереве “пикселями”. То есть, изображения перестает быть равномерным, и скорее напоминает мозаику, выполненную из квадратиков.

При небольшом увеличении изображение может “пикселить”



4. Яркое свечение от лазера как при сварке.

Сразу вспомнил старого знакомого, который работает с профессиональным полиграфическим оборудованием (станок изготавливает лазером матрицы для офсетной печати) – у того зрение то ли “минус 6”, то ли “минус 7”. Способ защититься от яркого света на самом деле есть – это специализированные очки. Но их не всегда удается подобрать правильно – каждому лазеру с разной длиной волны лазера соответствуют разные очки, защищающие именно от этого диапазона светового излучения. Если у вас есть дети и вы хотите поставить лазер дома, то это, на наш субъективный взгляд, просто немыслимо!

Яркое свечение от лазера может сильно посадить зрение



5. Не всякое дерево подходит. Те, кто выжигают на дереве, знают, что по дереву перед выжиганием можно пройтись содовым раствором. Но при работе лазер просто сжигает остатки соды на поверхности. Чтобы этого не происходило, приходится очень тщательно промывать заготовку.

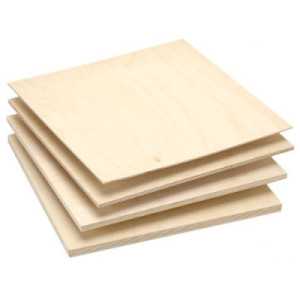

Не всякая фанера подойдет для лазерного ЧПУ



ЧПУ выжигатель с нихромовой нитью



Преимущества:



1. “Живые изображения” – с тенями, полутенями и оттенками. По эстетике изображения и складывается впечатление о работе. Полутона рисуются за счет простого физического эффекта – изменения скорости коретки ЧПУ, а значит и временем контакта жала с поверхностью. В тех местах, где необходимо нарисовать светлый тон проволочное жало (перо) проезжает быстро. Там, где нужны темные элементы ЧПУ выжигатель задерживает коретку с жалом.

Высокая детализация – видна радужка глаз на малом размере

Нихромовое жало дает плавные оттенки, делая портреты “живыми”, а не “цифровыми”

2. Регулировка насыщенности
 изображения  происходит можно прямо на самом ЧПУ регулятором температуры жала – так можно получить изображения разной интенсивности.

регулировка температуры жала на ЧПУ

3. Изображения можно наносить на деревянную поверхность и кожу.

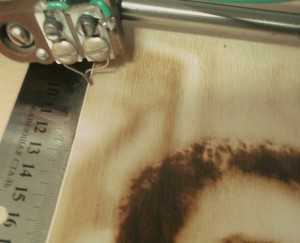

Выжигание на фанере нихромом



Выжигание на коже нихромом

4 .Скорость выжигания портрета размером (А4 21*30 см) выжигается в пределах 2-3х часов – что существенно быстрее, чем на лазерном ЧПУ. За день можно вместо одного портрета успеть сделать 3-4 штуки. Несомненно преимущество при выжигании больших форматов (А3, А2 и панно).



время на выжигание А4 занимает 2,5-3 часа



Недостатки станка с нихромовым жалом:



1. Нужно поддерживать примерно постоянную температуру

 в помещение. И конечно нельзя допускать сквозняков. Движение воздуха при сквозняке остужает нихромовое жало. Поскольку ЧПУ работает с постоянной скоростью, на изображении из-за остывания жала при ветре появляются светлые полосы. На самом деле этот недостаток я бы отнес к условным, поскольку он решается закрытием окна. Что касается запаха при выжигании,  то он очень незначителен – не больше, чем от потухшей спички. Ну а проветрить помещение можно по завершению работы.

При выжигании не должно быть сквозняков

2. Необходимость менять нихромовую нить через каждые 6-8 портретов. Этот недостаток скорее имеет отношение ко времени смены нити, чем к расходам. Стоимость 1 жала, сделанного из нихромовой нити составит 2-3 рубля. Время на смену – минут 5 с учетом изготовления формы жала пасатижами из нихромовой проволоки.

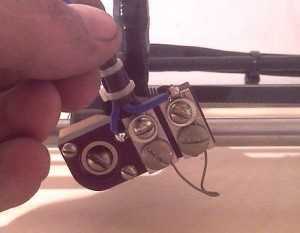

Нихромовую нить необходимо менять через каждые 6-8 портретов



Заключение

В общем, в результате долгих экспериментов и выявления подводных камней мы пришли к выводу, что они оба варианта интересны, но лазерный выжигатель по дереву совершенно не подходит для нашей основной задачи – выжиганию картин и портретов. Если лазером хорошо получаются текстовые фрагменты (для изготовления табличек), узоры или контурные рисунки, то по части портретов лазер однозначно проигрывает нихромовому ЧПУ. А с учетом его стоимости, такие недостатки как точечный рисунок без оттенков и время выжигания просто сводит на нет его преимущества. Поэтому мы остановились на станке ЧПУ с нихромовой нитью. Конечно, нихром – не идеальный вариант, но при работе достаточно не допустить сквозняков и периодически менять жало, и Вы получите портрет, который невооруженным взглядом новичок не отличит от работы художника.


piroprinter.ru

видео-инструкция по применению своими руками, особенности обработки лазером, возможности, цена, фото

Все фото из статьи

Иметь в своём распоряжении лазерный станок по дереву с числовым программным управлением достаточно заманчивая перспектива, так как это даже позволит открыть свой маленький бизнес по декоративной обработке пиломатериалов.

Основным преимуществом лазерной резки или выжигания является то, что вам, собственно, даже не понадобятся таланты художника, чтобы сделать зарисовку на обрабатываемой детали – с этим превосходно справляются специальные программы.

На фото: филигранный дизайн лазерной резкой

Они могут быть заложены в самом станке, либо добавлены со сторонних носителей типа съёмного диска или «флэшки» и об этом мы сейчас поговорим, а также предложим вам видео в этой статье по данной теме.

Художественное выжигание лазером

Как это происходит

Примечание. Для пиломатериалов лазер по дереву означает возможность резки и гравировки, которые нужны в основном для элементов декора.
С помощью таких станков украшаются целые архитектурные ансамбли и здания, а также различные подарки и сувениры, новогодние деревянные игрушки и предметы художественного промысла, багеты и панно.

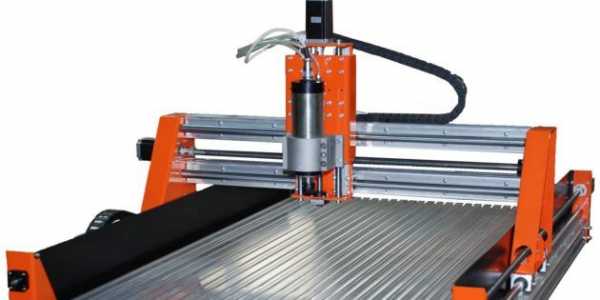

Обработка дерева лазером на станке с ЧПУ

  • По большому счёту, для обработки на лазерных станках с ЧПУ можно обрабатывать любую древесину, но всё-таки инструкция отдаёт предпочтение кедру, буку, ольхе, пробке и любым ценным породам. Кроме того, очень часто практикуется резка лазером по фанере и МДФ.
  • Процесс резки лазером по своей сути, это тоже выжигание, только более точное и сфокусированное, которое возможно при выборе подходящей оптики – обрабатываемая поверхность просто сгорает и обугливается. Но это по вполне понятным причинам вызывает нагрев соседних участков древесины, поэтому над резаком устанавливается подача сжатого воздуха и участки возле зоны реза подвергаются всего лишь низкому термическому напряжению.
  • Но если твёрдые сорта древесины ещё можно обрабатывать без подачи сжатого воздуха, так как у них понижена теплопроводность, то для мягких сортов древесины, МДФ или фанеры такое охлаждение является производственной необходимостью.
  • Обугливание краёв реза при обработке получаются коричневого цвета, поэтому могут использоваться, как элемент декорации и подчёркивание линий орнамента или картины.

Примечание. В отличие от фрезерной обработки на станках с числовым программным управлением, где деталь должна быть хорошо зафиксирована, лазерные станки этого не требуют. Заготовка просто кладётся на рабочий стол в нужном месте и это значительно экономит время, затрачиваемое на отделку материалов.

Обзор моделей FMARK из Германии

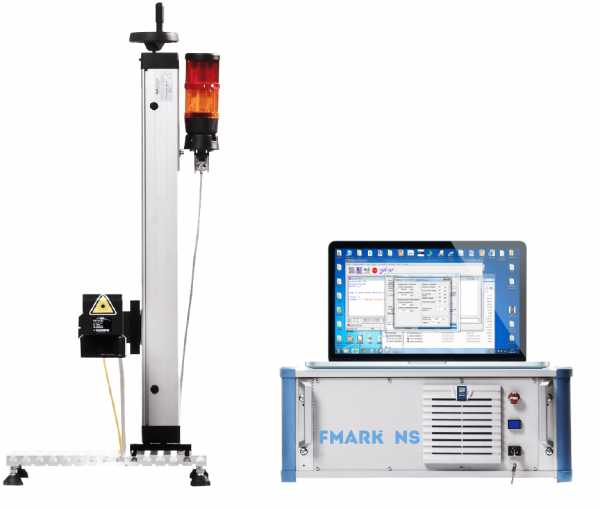

Гравёр FMARK NS

Гравёр FMARK NS используют для нанесения графических изображений и текстов по поверхности пиломатериалов самого разного характера, причём рисунок делается с максимальной глубиной гравирования и при этом выдерживается высокая скорость.

Материалы, которые можно обрабатывать на комплексе FMARK NS, это титан, сталь, золото, алюминий и сплавы, медь и сплавы, фольга, различные пластмассы, резина и даже маркировка полупроводников.

Обрабатываемая зона в мм60×60, 110×110, 180×180, 240×240 (объективы меняются)
Знаки в ммОт 0,2 до 240
Скорость гравировкиДо 10 м/с
Тип лазераВолоконный иттербиевый
Волна излучения (рабочая длина)1,064 мкм
Ресурс эксплуатации50 000 часов и более
Средняя мощность на выходе в Вт10, 20, 50
Ширина линии с автозаполнениемОт 0,2 до 10 мм
Тип изображенияТекстовое; растровое; контурное; графическое; штрих-код и 2D код
ОхлаждениеАвтономное воздушное
Вес в кг45
Потребление электроэнергии1×220В; 50Гц; 0,4 кВт
Сканаторная система
Тип сканатора2-ухосевой, MS II-10, RAYLASE AG
Программно-аппаратное разрешение1,8 мкм (110×110 мм)
Размер пятна25 мкм
Фокусировка по глубинеДо 3 мм (110×110 мм)

Гравёр FMARK NS-FB

Лазерные станки по дереву и их возможности увеличиваются на модели FMARK NS-FB – это пятикоординатный лазерный комплекс с портальной системой перемещения, что позволяет значительно расширить поле обработки до тех размеров, которые нужны заказчику.

В частности, типовой размер обрабатываемого поля здесь может быть: B1 – 530×500 мм, B2 – 530×750 мм, B3 – 530×1000 мм, B4 – 780×850 мм, B5 – 1030×1250 мм. Также есть возможность расширения обрабатываемого поля у станка с ЧПУ по индивидуальному заказу.

К преимуществам FMARK NS-FB можно вне всяких сомнений отнести расширение рабочей зоны по осям X Y благодаря линейным приводам – это позволяет обрабатывать крупногабаритные изделия при одном запуске, не фрагментируя программу (без перемещения объекта и без стыков).

Кроме того, есть возможность перемещения заготовки по оси Z, что позволяет обрабатывать детали с перепадами поверхности (углубления и выступы), что опять-таки не требует разбивать программу на фрагменты. Также на FMARK NS-FB есть возможность кассетной обработки, это когда одновременно гравируются или маркируются несколько деталей.

Портативный лазерный станок FMARK NS-M

Примечательно, что такой портативный лазерный маркер, как на верхней фотографии вы можете даже установить своими руками в вашем гараже и переносить его с места на место по потребности.

Но весь агрегат состоит как бы из трёх разных частей, это блок управления, в котором размещён интегрированный лазер, ноутбук с готовым программным обеспечением, которым можно задать нужное изображение и само маркировочное устройство. Такой набор вы можете разместить в дорожном чемодане.

Безусловно, такие станки чаще всего используются для маркировки габаритных стационарных изделий и агрегат можно быстро установить в нужном месте, подключив к сети 220В. Но вы также можете использовать его на одном месте для обработки пиломатериалов.

Заключение

Конечно, цена лазерных станков с ЧПУ достаточно высока, но она оправдана высокой эффективностью производства и быстрой окупаемостью. Тем более, не следует забывать, что гравировальные и маркировочные работы здесь позволено осуществлять не только на дереве, но и на более твёрдых материалах.

rubankom.com

ЧПУ выжигатель своими руками

Какими характеристиками должен обладать ЧПУ выжигатель, чем отличаются изделия и есть ли возможность сконструировать их самостоятельно? Специалисты предупреждают, прежде чем оправляться в магазин за прибором или пытаться собрать его, необходимо понять механизм действия ЧПУ станка и продумать, какая программа для управления будет оптимальной.

В последнее время пирография развивается и набирает особую востребованность, люди заказывают у профессионалов выжженные по дереву картины и портреты в качестве сувениров и подарков. Поэтому у опытных мастеров и любителей подобного занятия появилась идея открыть собственный небольшой бизнес, основанный на выжигании изображений.

Лазерный выжигатель

Лазерный ЧПУ выжигатель относится к последним разработкам.

Лазерный выжигатель с ЧПУ

Главной отличительной чертой прибора является возможность точно прорезать и вырисовывать границы, высокий результат достигается за счет того, что станок рисует по древесине точками. Преимущества лазерного станка:

  • Благодаря высокой точности станком удобно выжигать мелкие надписи и таблички – изображение будет четким с яркими контурами.
  • Лазерный выжигатель подходит для обработки дерева, кожи, бумаги и пленки.
  • Станок исправно работает в помещении с низкой или высокой температурой, сквозняки и перепады не влияют на функционирование.

Есть основные недостатки.

Поскольку станок рисует точками, вывести лазером полутона и тени не удастся. Добиться объемного изображения не получится даже у опытного художника с оптимально настроенной программой.

Лазерный ЧПУ станок работает медленно. Специалисты уверяют, чтобы нарисовать портрет размером 25×25 сантиметров, мастеру придется потратить около 13 часов. Необходимо учитывать, картина будет светлой, возможно, потребуется дополнительная прорисовка.

При увеличении фотографии перед переносом на полотно, выжигатель прорисует ее пикселями. Внешне изображение будет напоминать мозаику.

Мастера утверждают, лазерный выжигатель по дереву излучает слишком яркое свечение, со временем такая яркость негативно скажется на зрении.

Выжигатель с нихромовой нитью

Приспособление оснащено другим механизмом воздействия, придающим выжженным изображениям существенный объем, рисунки кажутся натуральными и насыщенными. Изображение наносится на древесину нихромовой нитью, яркость цвета зависит от температуры прогревания нити и времени воздействия на поверхность.

Во время прорисовки теней проволочное жало нужно быстро провести над поверхностью, не задерживая на дереве. Но если рисунок требует ярких и толстых линий, проволоку можно оставить на 3–4 секунды.

К достоинствам станка специалисты относят:

  • Насыщенность рисунка регулируется на аппарате специальной кнопкой.
  • Функция помогает придать изображению любую интенсивность в зависимости от пожеланий клиента.
  • Выжигать картины легко по дереву и коже.
  • Чтобы прорисовать картину размером 25×25 сантиметров, у опытного специалиста уйдет 3 часа.
  • Рисунок не будет пиксельным при вытягивании и увеличении фотографии.
  • Во время выжигания аппарат не излучает вредный свет.

Недостатки агрегата

Чтобы выполнить работу качественно, мастеру требуется поддерживать в помещении постоянную температуру. Небольшой сквозняк остудит нихромовое жало, на изображении появится белые полосы и светлые участки, работу придется переделывать.

Нихромовое жало быстро изнашивается, его замену производят через  каждые 5 картин. Несмотря на то что нить обладает невысокой ценой, ее замена отнимает много времени.

Самостоятельное изготовление станка

Поскольку выжигатель по дереву дорого стоит, приобрести изделие способен человек с высоким доходом, мастера пытаются соорудить машины своими руками.

Сконструировать подобное изделие сложно, человеку придется потратить много времени, сил и средств.

В качестве основы под станок рекомендуется брать принтер, старый плоттер или мощный гравировальный станок.

Гравировальный станок может послужить как основа для изготовления лазерного выжигателя

Если мастер обладает определенными навыками в электронике и хорошо пользуется инструментами, основу несложно соорудить самостоятельно.

Специалисты утверждают, легкий способ – сконструировать станок из ненужного принтера, прибор будет при помощи ременной передачи и управления компьютером перемещать стол в поперечном направлении.

Над столом рекомендовано закрепить каретку от печатной машинки с подвижной частью, передвигающейся во всех направления. Игла выжигателя фиксируется к подвижному элементу. Завершающий этап – соединение двигателя с компьютером через специальный блок и установка оптимальной программы, подходящей для выжигания изображений.

Опытные мастера уверяют, что собрать выжигатель собственноручно довольно сложно. Вероятность того, что изделие будет работать должным образом с первого раза, составляет около 50%. Показатели заставляют задуматься специалистов над целесообразностью производства такого агрегата в домашних условиях.

Видео по теме: Лазерный гравер своими руками

promzn.ru

Станок чпу для выжигания по дереву


Технология производства ЧПУ выжигателя своими руками

Какими характеристиками должен обладать ЧПУ выжигатель, чем отличаются изделия и есть ли возможность сконструировать их самостоятельно? Специалисты предупреждают, прежде чем оправляться в магазин за прибором или пытаться собрать его, необходимо понять механизм действия ЧПУ станка и продумать, какая программа для управления будет оптимальной.

В последнее время пирография развивается и набирает особую востребованность, люди заказывают у профессионалов выжженные по дереву картины и портреты в качестве сувениров и подарков. Поэтому у опытных мастеров и любителей подобного занятия появилась идея открыть собственный небольшой бизнес, основанный на выжигании изображений.

Лазерный выжигатель

Лазерный ЧПУ выжигатель относится к последним разработкам.

Лазерный выжигатель с ЧПУ

Главной отличительной чертой прибора является возможность точно прорезать и вырисовывать границы, высокий результат достигается за счет того, что станок рисует по древесине точками. Преимущества лазерного станка:

  • Благодаря высокой точности станком удобно выжигать мелкие надписи и таблички – изображение будет четким с яркими контурами.
  • Лазерный выжигатель подходит для обработки дерева, кожи, бумаги и пленки.
  • Станок исправно работает в помещении с низкой или высокой температурой, сквозняки и перепады не влияют на функционирование.

Есть основные недостатки.

Поскольку станок рисует точками, вывести лазером полутона и тени не удастся. Добиться объемного изображения не получится даже у опытного художника с оптимально настроенной программой.

Лазерный ЧПУ станок работает медленно. Специалисты уверяют, чтобы нарисовать портрет размером 25×25 сантиметров, мастеру придется потратить около 13 часов. Необходимо учитывать, картина будет светлой, возможно, потребуется дополнительная прорисовка.

При увеличении фотографии перед переносом на полотно, выжигатель прорисует ее пикселями. Внешне изображение будет напоминать мозаику.

Мастера утверждают, лазерный выжигатель по дереву излучает слишком яркое свечение, со временем такая яркость негативно скажется на зрении.

Выжигатель с нихромовой нитью

Приспособление оснащено другим механизмом воздействия, придающим выжженным изображениям существенный объем, рисунки кажутся натуральными и насыщенными. Изображение наносится на древесину нихромовой нитью, яркость цвета зависит от температуры прогревания нити и времени воздействия на поверхность.

Во время прорисовки теней проволочное жало нужно быстро провести над поверхностью, не задерживая на дереве. Но если рисунок требует ярких и толстых линий, проволоку можно оставить на 3–4 секунды.

К достоинствам станка специалисты относят:

  • Насыщенность рисунка регулируется на аппарате специальной кнопкой.
  • Функция помогает придать изображению любую интенсивность в зависимости от пожеланий клиента.
  • Выжигать картины легко по дереву и коже.
  • Чтобы прорисовать картину размером 25×25 сантиметров, у опытного специалиста уйдет 3 часа.
  • Рисунок не будет пиксельным при вытягивании и увеличении фотографии.
  • Во время выжигания аппарат не излучает вредный свет.

Недостатки агрегата

Чтобы выполнить работу качественно, мастеру требуется поддерживать в помещении постоянную температуру. Небольшой сквозняк остудит нихромовое жало, на изображении появится белые полосы и светлые участки, работу придется переделывать.

Нихромовое жало быстро изнашивается, его замену производят через  каждые 5 картин. Несмотря на то что нить обладает невысокой ценой, ее замена отнимает много времени.

Самостоятельное изготовление станка

Поскольку выжигатель по дереву дорого стоит, приобрести изделие способен человек с высоким доходом, мастера пытаются соорудить машины своими руками.

Сконструировать подобное изделие сложно, человеку придется потратить много времени, сил и средств.

В качестве основы под станок рекомендуется брать принтер, старый плоттер или мощный гравировальный станок.

Гравировальный станок может послужить как основа для изготовления лазерного выжигателя

Если мастер обладает определенными навыками в электронике и хорошо пользуется инструментами, основу несложно соорудить самостоятельно.

Специалисты утверждают, легкий способ – сконструировать станок из ненужного принтера, прибор будет при помощи ременной передачи и управления компьютером перемещать стол в поперечном направлении.

Над столом рекомендовано закрепить каретку от печатной машинки с подвижной частью, передвигающейся во всех направления. Игла выжигателя фиксируется к подвижному элементу. Завершающий этап – соединение двигателя с компьютером через специальный блок и установка оптимальной программы, подходящей для выжигания изображений.

Опытные мастера уверяют, что собрать выжигатель собственноручно довольно сложно. Вероятность того, что изделие будет работать должным образом с первого раза, составляет около 50%. Показатели заставляют задуматься специалистов над целесообразностью производства такого агрегата в домашних условиях.

Видео по теме: Лазерный гравер своими руками

promzn.ru

Станок ЧПУ

Станок ЧПУ двухкоординатный для выжигания, предназначен для выжигания картин, портретов на деревянной поверхности. Выжигание растровое (построчное), оттенки выжигаются за счет изменения скоростей (каждому оттенку присвоена своя скорость, темные оттенки выжигаются на пониженной скорости а светлые на повышенной). В качестве выжигаемого элемента используется нихромовая проволока.

Подробнее с работой на станке можете ознакомиться в нешей группе в В Контакте – https://vk.com/club120762264

Мы предлагаем комплект для открытия своей мастерской по выжиганию портретов.

В комплект входит:

1 – станок с рабочим полем 40*44см (можно увеличить самостоятельно длину до 90 мм)

2 – контроллер с встроенным регулятором температуры жала

3 – шпильки М12 – 2шт и крепления к ним 4шт

4 – USB кабель и шнур питания

5 – запас нихромовой проволоки для изготовления запасных жал (хвтает примерно на полгода работы на ЧПУ)

6 – лицензионная программа для управления ЧПУ Raster Image Burning Software с ключом на 1 ПК

7 – проработанный алгоритм привлечения клиентов и постоянных партнеров

8 – одностраничный сайт для настройки рекламы настраиваем на Ваш домен и что бы заявки приходили на Вашу эл. почту

9 – поддержка на старте, помощь по отладке ЧПУ

10 – материалы по работе с ЧПУ, необходимая информация по обработке деревянной поверхности и подготовке фотографии

Для работы на станке дополнительно потребуется:

1 – Компьютер или ноутбук с USB портом и установленной на нем Windows XP, 7, 8 , 10

2 – Ровное основание для крепления станка размером 52*52 см

3 – Обычная металлическая линейка предварительно процарапанная острым предметом или наждачная бумага зернистостью 100-120. Нужно для очистки жала от нагара, так как во время выжигания на кончике жала образуется нагар, который меняет температуру между жалом и заготовкой из за этого фото тускнеет.

Потребление электричества 150 Ватт в час, работает от 220 Вольт

Программа

Программное обеспечение с помощью, которого управляется ЧПУ выжигатель – Raster Image Burning Software. это комплекс программного обеспечения для станков с числовым программным управлением. Программа конвертирует растровое изображение в набор команд для управления станком и транслирует их.

Упаковка станка

Новая упаковка станка

Доставака по России и СНГ

Узнать подробности о доставке и оплате ->

Видео работы ЧПУ выжигателя по деревянной поверхности

piroprinter.ru

Какой ЧПУ выжигатель лучше – проволочный или лазерный?

Не знаете какой ЧПУ выжигатель выбрать?

Мы расскажем, почему мы отказались от лазера и остановили свой выбор на ЧПУ выжигателе с нихромовой нитью.

После долгих экспериментов и пилотных станков, мы столкнулись со следующими нюансами при работе с лазерными ЧПУ станками для выжигания и ЧПУ выжигателями с нихромовой нитью.

Лазерный ЧПУ выжигатель:

Преимущества

1. Более высокая точность границ.   Это связано с тем, что лазерный ЧПУ станок рисует по дереву точками. Это его важная особенность, из которой вытекают и свои недостатки. Писать офисные таблички, бейджики, рисовать векторные объекты, тексты и изображения с очень четкими границами, нарисованные линиями лучше лазерным ЧПУ.

нихром и лазер

2. Выжигает не только по дереву. Выжигает также по деревянным поверхностям и коже, но еще может вырезать пленку типа ORACAL. Те лазеры, которые могут вырезать пластик, дерево, пенопласт – это более мощные и дорогие соответсвенно

Вырезание букв на пленке Oracal

3. Низкие требования к температуре помещения.

Недостатки лазерного ЧПУ выжигателя:

1. Нанесение изображения точками. Самый главный недостаток – лазерным ЧПУ выжигателем сложно сделать полутона для изображения. То есть, точка черная либо есть, либо ее нет. Любой художник знает, что эффект объема изображения достигается тенями на поверхности лица. Тени создают объектам объем, делают его “живым”. Во многом, восприятие и узнавание лиц мозгом человека устроено так, что узнавание человека происходит во многом из-за теней, показывающих объем . В случае с лазерным ЧПУ тень можно получить только уменьшением густоты расположения черных точек.

выжигание лазером mavi.su

2. Низкая скорость выжигания. Изображение выжигается со скоростью 10 точек в секунду. Так, картину размером 20*20 см мы выжигали 10 часов. При этом, не скажу, что изображение было сильно темным. Говорить о каком-то серийном выполнении заказов тут уже не приходится – либо придется ставить несколько ЧПУ, либо довольствоваться небольшим количеством заказов.

Выжигание портретов лазером. Скрин-шот с экрана. Выжигание лазером формата А4 занимает порядка 9 часов

3. Рисование пикселями. По ходу работы выявились еще несколько неприятных особенностей Лазерного ЧПУ: при редактировании изображения и увеличении фотографии ЧПУ рисует на дереве “пикселями”. То есть, изображения перестает быть равномерным, и скорее напоминает мозаику, выполненную из квадратиков.

При небольшом увеличении изображение может “пикселить”

4. Яркое свечение от лазера как при сварке. Сразу вспомнил старого знакомого, который работает с профессиональным полиграфическим оборудованием (станок изготавливает лазером матрицы для офсетной печати) – у того зрение то ли “минус 6”, то ли “минус 7”. Способ защититься от яркого света на самом деле есть – это специализированные очки. Но их не всегда удается подобрать правильно – каждому лазеру с разной длиной волны лазера соответствуют разные очки, защищающие именно от этого диапазона светового излучения. Если у вас есть дети и вы хотите поставить лазер дома, то это, на наш субъективный взгляд, просто немыслимо!

Яркое свечение от лазера может сильно посадить зрение

5. Не всякое дерево подходит. Те, кто выжигают на дереве, знают, что по дереву перед выжиганием можно пройтись содовым раствором. Но при работе лазер просто сжигает остатки соды на поверхности. Чтобы этого не происходило, приходится очень тщательно промывать заготовку.

Не всякая фанера подойдет для лазерного ЧПУ

ЧПУ выжигатель с нихромовой нитью

Преимущества:

1. “Живые изображения” – с тенями, полутенями и оттенками. По эстетике изображения и складывается впечатление о работе. Полутона рисуются за счет простого физического эффекта – изменения скорости коретки ЧПУ, а значит и временем контакта жала с поверхностью. В тех местах, где необходимо нарисовать светлый тон проволочное жало (перо) проезжает быстро. Там, где нужны темные элементы ЧПУ выжигатель задерживает коретку с жалом.

Высокая детализация – видна радужка глаз на малом размере

Нихромовое жало дает плавные оттенки, делая портреты “живыми”, а не “цифровыми”

2. Регулировка насыщенности изображения  происходит можно прямо на самом ЧПУ регулятором температуры жала – так можно получить изображения разной интенсивности.

регулировка температуры жала на ЧПУ

3. Изображения можно наносить на деревянную поверхность и кожу.

Выжигание на фанере нихромом

Выжигание на коже нихромом

4 .Скорость выжигания портрета размером (А4 21*30 см) выжигается в пределах 2-3х часов – что существенно быстрее, чем на лазерном ЧПУ. За день можно вместо одного портрета успеть сделать 3-4 штуки. Несомненно преимущество при выжигании больших форматов (А3, А2 и панно).

время на выжигание А4 занимает 2,5-3 часа

Недостатки станка с нихромовым жалом:

1. Нужно поддерживать примерно постоянную температуру в помещение. И конечно нельзя допускать сквозняков. Движение воздуха при сквозняке остужает нихромовое жало. Поскольку ЧПУ работает с постоянной скоростью, на изображении из-за остывания жала при ветре появляются светлые полосы. На самом деле этот недостаток я бы отнес к условным, поскольку он решается закрытием окна. Что касается запаха при выжигании,  то он очень незначителен – не больше, чем от потухшей спички. Ну а проветрить помещение можно по завершению работы.

При выжигании не должно быть сквозняков

2. Необходимость менять нихромовую нить через каждые 6-8 портретов. Этот недостаток скорее имеет отношение ко времени смены нити, чем к расходам. Стоимость 1 жала, сделанного из нихромовой нити составит 2-3 рубля. Время на смену – минут 5 с учетом изготовления формы жала пасатижами из нихромовой проволоки.

Нихромовую нить необходимо менять через каждые 6-8 портретов

Заключение

В общем, в результате долгих экспериментов и выявления подводных камней мы пришли к выводу, что они оба варианта интересны, но лазерный выжигатель по дереву совершенно не подходит для нашей основной задачи – выжиганию картин и портретов. Если лазером хорошо получаются текстовые фрагменты (для изготовления табличек), узоры или контурные рисунки, то по части портретов лазер однозначно проигрывает нихромовому ЧПУ. А с учетом его стоимости, такие недостатки как точечный рисунок без оттенков и время выжигания просто сводит на нет его преимущества. Поэтому мы остановились на станке ЧПУ с нихромовой нитью. Конечно, нихром – не идеальный вариант, но при работе достаточно не допустить сквозняков и периодически менять жало, и Вы получите портрет, который невооруженным взглядом новичок не отличит от работы художника.

piroprinter.ru

Контакты – Заказать ЧПУ станок для выжигания по дереву

Если у Вас есть вопросы задавайте их нам! Мы сможем Вас проконсультировать по станку ЧПУ, бизнесу по выжиганию портретов, по форме оплаты и доставки станка.

Можете задать ваши вопросы на эл. почта — [email protected]

или по телефону 8 982 647 6141

тел.

Наша группа в ВК — https://vk.com/chpy_vuhigatel

По всем вопросам по поводу станка пишите менеджеру — https://vk.com/im?sel=53026165

А также технические вопросы по поводу станка ЧПУ инженеру в соц. сети В Контакте — https://vk.com/krupenin_denis

F.A.Q. — Часто задаваемые вопросы ->

___________________________________________

ИП Крупенина Анастасия Александровна

ИНН 667801630989

ОГРНИП 317665800009632

Оплата возможна на:

1.Расчетный счет — 40802810400000075751

Банк АО «ТИНЬКОФФ БАНК»

Корр. счет банка 30101810145250000974

БИК банка: 044525974

2.Карта сбербанка:  4276 1624**** 6995

Проверочная информация — Анастасия Александровна К.

3.Карта тинькоффа: 5213 2438****7672

4. наличными при самовывозе

Осуществлять оплату, желательно после того, как Вам сообщили, что станок для Вас подготовлен.

pyroprinter.ru

i-perf.ru

Почему лазерный ЧПУ не подходит для выжигания портретов?



Правильнее даже задать по-другому — Почему лазерный не подходит для красивых портретов?

Поработав с лазерными и посмотрев работы разных фирм с данным оборудованием, сделали единственный вывод, что такое оно хорошо подходит исключительно для задач связанных с написанием текстов, орнаментов и подобного векторного изображения, но не фото (растровое изображение).



Три основных момента, из-за которых лазерный ЧПУ не подходит для выжигания фотографий:



  1. Полутени и способ их создания

Сложность для лазерных ЧПУ выжечь красиво растровое изображение заключается в том, что это он не делает нормальных полутонов. А лицо и волосы человека создаются именно за счет большого количества полутеней. Они, создаются лазерным станком при помощи уменьшения количества точек на 1 квадратный мм. То есть вместо того что бы сделать светлее, он ставит не N черных точек рядом, а (N/2). За счет уменьшения количества точек создается образ человека, который получается узнаваем и даже портрет может быть симпатичным, но только при условии если на него смотреть издалека.

На этой картинке выжигание совершено на лазерном ЧПУ. Тут видно за счет чего создались полутона.

Нихромовый ЧПУ работает построчно и меняет время соприкосновения с поверхностью, за счет чего изображение получается с полноценными переходами теней и света.

2. Скорость выжигания

Выжигание изображений лазером происходит долго, вернее очень долго, если сравнивать с работой нихромом. Особенно после того как мы усовершенствовали станок и программу, для выжигания нихромом, увеличить скорость выжигания почти в 2 раза.

Для примера, что бы быть объективным нихромом выжигание формата А4 происходит за 1,5-2 часа. На скриншоте человек пишет о 7 часах выжигания (не имеем права показать всю картинку, но отзывы о лазерной пирографии Вы сможете найти с легкостью в поисковике и в Контакте).



3. Свечение от самого Лазера и самое главное Дым

Не самое страшное, но нужно заранее предствалять яркость свечения, особенно если хотите временно или на постоянно поставить ЧПУ в квартире. От свечения лазера нужно защищать глаза специализированными очками. По практике знакомых не получается всем в квартире одеть очки на время работы ЧПУ, особенно если в квартире есть дети или животные.

Что касается дыма, то его при выжигание лазером очень много. Поэтому вариант поставить такой станок в квартире лучше не рассматривать. Для такого станка требуется сильная вытяжка (кухонная и в туалете не подойдут), которая будет отсасывать дым с выводом его на улицу.



P.S. У нихромового ЧПУ есть свои другие минусы, как например не переносимость сквозняка. Но эти минусы решаемы и самое главное что нихромовый станок на выходе дает качественно выжженый рисунок.



P.S.S.  Что можно сказать в конце данной темы. Выбирайте станок в зависимости от вашей задачи. Вы же не будее покупать шуроповерт, для того что бы сделать отверстие, хотя даже возможно шуруповерт с этим с трудом но справится. Тут тоже самое, это разные станки заточенные под разные функции.

Сделайте репост:

pyroprinter.ru

Выжигание по дереву лазером: шедевры племянницы

И снова здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака. Сегодня я хочу поговорить про такой вид искусства, как выжигание узоров. В последнее время это течение очень популярно. А я о нем узнал благодаря племяннице. Она начала ходить на курсы, где с помощью приборов и станков, ее учат создавать настоящие шедевры, которые уже украшают нашу квартиру. Особенно меня заинтересовало выжигание по дереву лазером, на чем и хочу сконцентрироваться в этой статье.

Хочется отметить, что здесь ваша фантазия не ограничивается ни в чем. Своими силами вы можете выжечь от простой картинки до сложного портрета. В качестве наглядного пособия можно пользоваться  разными книгами. В этой статье я попытаюсь объяснить работу выжигательных приборов по дереву или фанере. Ознакомившись со спецификой работы некоторых аппаратов, вы сможете оценить тот или иной вариант.

Ии и ис вччс:

  • Небольшого размера аппараты с твердыми перьями, которые в результате постоянного накала не могут обеспечить полную их функциональность. При выборе такого механизма, можно ограничиться лишь несколькими моделями. Мощность не должна быть менее 20 Ватт. В противном случае, данный вид прибора для выжигания будет тормозить весь процесс;
  • Устройство с проволочными перьями имеют значительно больший выбор. Поэтому, выбирая модель для начинающих или детей, лучше проконсультироваться со специалистом;
  • Существует и более совершенный вариант — это лазерный аппарат для выжигания. Именно, с использованием лазера вы сможете достигнуть такого эффекта, какого не сможете получить с другим устройством по выжиганию.

Творчество не выходя из дома

Хочу сосредоточить особое внимание на лазерном станке для выжигания. Благодаря развитию высоких технологий, сегодня мы может воспользоваться современными достижениями в области этого вида искусства. Так, лазерная технология дает возможность получить изображение путем воздействия на дерево теплового луча (лазера).

Для работы в домашних условиях существуют настольные приборы. Станок имеет малые размеры. Кроме того, есть небольшая рабочая поверхность, на которой крепятся деревянные заготовки. Питание прибора напряжением 220 В исходит от электросети. Также существуют лазерные указки, которые при 200 мвт можно использовать для выжигания мелких узоров и надписей.

Правила пользования лазерным устройством

Перед тем, как приступить к выжиганию по дереву, обратите внимание на некоторые особенности работы с ним:

  • Перед включением аппарата в электросеть, нужно все провода расправить. Следите также, чтобы они не спутывались;
  • Не используйте прибор подряд более 2-х часов. Желательно помещение проветривать через каждые 30 минут;
  • Чтобы защитить свои глаза, не смотрите на луч. В противном случае, вы будете иметь проблемы со зрением;
  • Рекомендуется пользоваться лазерным прибором днем при естественном свете;
  • Под руку подкладывайте бумагу, чтобы не запачкать заготовку.

Перед началом работы обязательно подготовьте материал, на котором будете создавать свой шедевр. Это может быть любая деревянная плоскость. Моя племянница, например, предпочитает фанеру. Заготовки должны быть ровными и сухими. Сначала дерево шлифуют специальной бумагой, затем тщательно очищают от сора кисточкой. Рисунок для начинающих лучше подобрать не сложный. Его можно перенести на поверхность материала с помощью копирки.

Вот в принципе и все. Далее берете в руки аппарат и по начертанным линиям создаете свои картинки. Творите для своего удовольствия и на радость окружающим. Удачи и до новых встреч, ах да, чуть не забыл кидаю видео выжигания лазером на станках с чпу — это пик современного изготовления шедевров, получается вообще красатища и быстро!!!

Видео в точку

andreynoak.ru

Пирография – чпу выжигатель » о чпу



Станок ЧПУ двухкоординатный для выжигания, предназначен для выжигания картин, портретов на деревянной поверхности. Выжигание растровое (построчное), оттенки выжигаются за счет изменения скоростей (каждому оттенку присвоена своя скорость, темные оттенки выжигаются на пониженной скорости а светлые на повышенной). В качестве выжигаемого элемента используется нихромовая проволока.



Подробнее с работой на станке можете ознакомиться в нешей группе в В Контакте – https://vk.com/club120762264

Мы предлагаем комплект для открытия своей мастерской по выжиганию портретов.

В комплект входит:

1 – станок с рабочим полем 40*44см (можно увеличить самостоятельно длину до 90 мм)

2 – контроллер с встроенным регулятором температуры жала

3 – шпильки М12 – 2шт и крепления к ним 4шт

4 – USB кабель и шнур питания

5 – запас нихромовой проволоки для изготовления запасных жал (хвтает примерно на полгода работы на ЧПУ)

6 – лицензионная программа для управления ЧПУ Raster Image Burning Software с ключом на 1 ПК

7 – проработанный алгоритм привлечения клиентов и постоянных партнеров

8 – одностраничный сайт для настройки рекламы настраиваем на Ваш домен и что бы заявки приходили на Вашу эл. почту

9 – поддержка на старте, помощь по отладке ЧПУ

10 – материалы по работе с ЧПУ, необходимая информация по обработке деревянной поверхности и подготовке фотографии

Для работы на станке дополнительно потребуется:

1 – Компьютер или ноутбук с USB портом и установленной на нем Windows XP, 7, 8 , 10

2 – Ровное основание для крепления станка размером 52*52 см

3 – Обычная металлическая линейка предварительно процарапанная острым предметом или наждачная бумага зернистостью 100-120. Нужно для очистки жала от нагара, так как во время выжигания на кончике жала образуется нагар, который меняет температуру между жалом и заготовкой из за этого фото тускнеет.

Потребление электричества 150 Ватт в час, работает от 220 Вольт





Программа

Программное обеспечение с помощью, которого управляется ЧПУ выжигатель – Raster Image Burning Software. это комплекс программного обеспечения для станков с числовым программным управлением. Программа конвертирует растровое изображение в набор команд для управления станком и транслирует их.



Упаковка станка

Новая упаковка станка





Доставака по России и СНГ

Узнать подробности о доставке и оплате ->





Видео работы ЧПУ выжигателя по деревянной поверхности

piroprinter.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
