Обогреватели взрывозащищенные ОВЭ-4, ОВЭ-4Т, ОВЭ-4, ОВЭ-4К, ОВЭ-4ТК

Электрический обогреватель взрывозащищенный ОВЭ-4 предназначен для обогрева помещений.  Область применения – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Обогреватель представляет собой стационарный сухой электрорадиатор напольного типа с тремя трубчатыми нагревательными элементами (ТЭН) с тремя трубчатыми нагревательными элементами (ТЭН) общей мощностью 1,8 (1,0) кВт. Каждый ТЭН заключен в стальную оребренную трубу. Оребрение изготавливается из стальной ленты. Концы труб герметично вварены в отверстия стоек корпуса. Оребрение позволяет увеличить площадь испаряющей поверхности ТЭНа, и снизить ваттную нагрузку электронагревательных элементов в 2-2,5 раза. Токоподводящие шпильки ТЭН выходят в полости, образованные кожухами из стальной трубы Ж 133 мм с толщиной стенки 6 мм, приваренными с одной стороны герметичным швом к стойкам, а с другой стороны имеющими резьбу М125, в которую ввинчиваются крышки. Крышки, стальные кожуха, стойки корпуса и оребренные элементы образуют взрывонепроницаемую оболочку. Температура взрывонепроницаемой оболочки обогревателя в точке максимального разогрева не превышает 200°С, что исключает возможность воспламенения взрывоопасной смеси, которая может образоваться в отапливаемом помещении. Напряжение питания 3-фазной сети 380В подводится пятихжильным кабелем (1-фазной сети 220В трехжильным) через вводное устройство. Кабель подводится непосредственно к зажимам нагревательных элементов. Нагревательные элементы зафиксированы от продольного перемещения с помощью втулки из кремнеорганической резины





ХарактеристикиОВЭ-4ТОВЭ-4ОВЭ-4КОВЭ-4ТК
Напряжение питания, В380 (220)380380380 (220)
Число фаз3(380)3(380)3(380)3 (380)
Колебание напряжения, %от +10 до -15
Род токапеременный
Частота, Гц50±1
Степень защиты от внешних воздействий по ГОСТ 14254-80IP54
Средний срок службы, лет8
Потребляемая мощность, кВт1,81,81,01,0
Габаритные размеры, мм179х186х1566179х186х1566179х186х990195х200х990
Масса, кг, не более40352225
Средняя наработка на отказ, час7000



Обогреватель взрывозащищенный ОВЭ-4 представляет собой стационарный сухой электрорадиатор напольного типа. Обогреватель имеет три трубчатых электронагревателя (ТЭН), которые заключены в оребренную взрывозащищенную оболочку. Нагревательные элементы обогревателя зафиксированы от продольного перемещения с помощью резиновой втулки.

Температура взрывозащищенной оболочки обогревателя в точке максимального разогрева не превышает 200°С, что исключает возможность воспламенения взрывоопасной смеси, которая может образоваться в отапливаемом помещении. Напряжение питания к обогревателю должно подводится кабелем через кабельный ввод и металлический рукав. Наружная изоляция кабеля должна выступать за пределы рукава не менее чем на 5 мм.

Выпускаемый предприятием-изготовителем обогреватель взрывозащищенный рассчитан на подключение к однофазной сети напряжением 220 В. Для подключения обогревателя к трехфазной сети на напряжение 380 В требуется снять перемычки с одной стороны ТЭН согласно электросхемы.



Обеспечение взрывозащищенности обогревателей



Конструкция обогревателя взрывозащищенного ОВЭ соответствует требованиям безопасности, предусмотренными ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.9-75, ГОСТ 12.2.007.14-75, ГОСТ 22782.0-81 и ГОСТ 22782.6-81. Обогреватель ОВЭ-4 является взрывозащищенным благодаря взрывозащите «взрывонепроницаемая оболочка» по ГОСТ 22782.6. Прочность взрызащищенной оболочки обогревателя проверяется при ее изготовлении путем гидравлических испытаний ее деталей избыточным давлением 1 МПа в течение не менее 10 с.





Устройство взрывозащищенных обогревателей









.

Взрывонепроницаемость оболочки обеспечивается применением щелевой взрывозащиты. На чертеже средств взрывозащиты (рис.1) показаны сопряжения деталей обогревателя взрывозащищенного, обеспечивающие щелевую взрывозащиту. Эти сопряжения обозначены словом «ВЗРЫВ» с указанием допускаемых параметров шероховатости поверхностей прилегания.

Крышки взрывозащищенного обогревателя ОВЭ предохраняются от самоотвинчивания стопорами, закрепленными болтами, которые, также как токоведущие и заземляющие зажимы, предохранены от самоотвинчивания применением пружинных шайб. Доступ к наружным крепежным болтам взрывозащищенного обогревателя возможен только посредством торцового ключа. На крышках обогревателя имеется предупредительная надпись «ОТКРЫВАТЬ ЧЕРЕЗ 30 МИН ПОСЛЕ ОТКЛЮЧЕНИЯ ОТ СЕТИ» и маркировка взрывозащиты IExdIIАТ3.

Взрывозащищенные поверхности обогревателей ОВЭ-4 защищены от коррозии антикоррозийным покрытием - смазкой ЦИАТИМ-203 ГОСТ 8773, какие-либо механические повреждения их и окраска не допускаются. Взрывонепроницаемость ввода кабеля к обогревателю достигается путем уплотнения эластичным резиновым кольцом.

Максимальная температура наружных поверхностей взрывозащищенной оболочки в наиболее нагретых местах электрического обогревателя не превышает 200°С, допускаемой ГОСТ 22782.0-81 для электрооборудования температурного класса ТЗ. Защита обогревателя обеспечивается в соответствии с требованиями ПУЭ внутренним и наружным заземляющими зажимами. Для защиты взрывозащищенного обогревателя от перегрузок по току и коротких замыканий электрическую сеть следует оборудовать устройством защитного отключения (УЗО) или входным автоматическим выключателем.



Безопасность взрывозащищенных обогревателей ОВЭ-4



Требования безопасности при подготовке обогревателя к эксплуатации:

1. Установку, подключение и периодическое обслуживание обогревателя должен выполнять персонал, имеющий квалификационную группу по электробезопасности не ниже третьей.

2. При монтаже, эксплуатации и ремонте взрывозащищенных обогревателей необходимо руководствоваться следующими документами согласно инструкции по эксплуатации.

3. При монтаже необходимо проверить:

- наличие маркировки взрывозащиты и предупредительных надписей на обогревателе

- наличие всех крепежных элементов (болтов, гаек, шайб и т.д.)

- отсутствие повреждений взрывозащищенной оболочки обогревателя

- состояние взрывозащищенных поверхностей деталей обогревателя, подвергаемых разборке (царапины, трещины, вмятины и другие дефекты не допускаются), возобновить на них антикоррозионную смазку

- крепежные болты обогревателя взрывозащищенного должны быть затянуты, крышки должны плотно прилегать к корпусу оболочки.

4. Устанавливать обогреватель взрывозащищенный необходимо на расстоянии 100-200 мм от стен и пола. Крепить обогреватель при помощи четырех болтов М8.

5. Уплотнение кабеля к обогревателю должно быть выполнено самым тщательным образом, так как от этого зависит взрывонепроницаемость вводного устройства.

6. Применение уплотнительных колец, изготовленных на месте монтажа с отступлением от рабочих чертежей изготовителя обогревателей, не допускается.

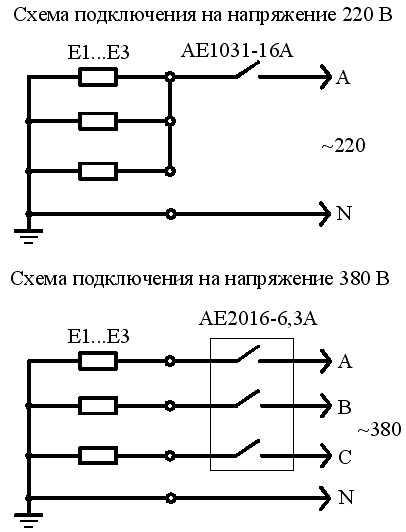

7. Электромонтаж обогревателя должен быть осуществлен по схеме. Обогреватель взрывозащищенный должен быть занулен внутренним и заземлен наружным заземляющим зажимом.

8. Место присоединения наружного заземляющего проводника должно быть тщательно зачищено и предохранено от коррозии нанесением консистентной смазки.

9. По окончании монтажа взрывозащищенного обогревателя должно быть проверено сопротивление заземляющего контура, которое должно быть не менее 4 Ом.





Обслуживание обогревателей взрывозащищенных



Раз в год в начале отопительного сезона снимите крышку электровводного отделения обогревателя, проверьте плотность электроконтактных соединений и заземления, при необходимости подтяните гайки. При подтягивании контактных гаек не допускать проворачивания контактных стержней в корпусе трубчатых электронагревателей (ТЕНов).

Осмотрите взрывозащищенные поверхности обогревателя ОВЭ при необходимости обновите смазку этих поверхностей. Коррозия, механические повреждения взрывозащищенных поверхностей обогревателя не допускаются. Проверьте сопротивление изоляции, которое должно быть не менее 1 МОм. Убедитесь в надежности кабельного зажима и уплотнения кабеля к обогревателю. Вскрывать взрывозащищенные узлы обогревателя только с помощью специальных ключей. Ремонт электро обогревателей ОВЭ-4 производить в соответствии с РД 16-407 “Электрооборудование взрывозащищенное
