Насос циркуляционный Wilo Star RS 30/4

Насос циркуляционный Wilo Star RS 30/4

Циркуляционный насос с мокрым ротором. С возможностью регулировки частоты вращения для изменения мощности насоса. Применяется в системах отопления, промышленных циркуляционных системах, системах подачи холодной воды и системах кондиционирования.

• Быстрое подключение при помощи пружинных клемм
• Возможность двустороннего подвода кабеля
• Корпус насоса: Серый чугун
• Рабочее колесо: Синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: металлографит

Насосы Wilo имеют один из наиболее высоких показателей по КПД и экономичности использования электроэнергии.

Способ установки циркуляционного насоса:

Врезка насоса через байпас, с возможным переходом на естественную циркуляцию

 Инструкция по монтажу и эксплуатации Wilo Star RS 30/4

teplokom.su

Насос Wilo Star-RS 30/4 с гайками

Циркуляционный насос Wilo Star-RS 30/4 с мокрым ротором и резьбовым соединением.

Предварительно задаваемые ступени частоты вращения для регулировки мощности

Применение:
Системы отопления, промышленные циркуляционные системы, системы подачи холодной воды и системы кондиционирования

Обозначение:
Star-RS – Стандартный насос (насос с резьбовым соединением)
30/ – Номинальный внутренний диаметр Rp
4 – Номинальная высота подачи [м] при расходе Q = 0 м3/ч

Особенности / преимущества Star-RS:
– Подходят для монтажа с горизонтальным расположением вала; Клеммная коробка в положении 3-6-9-12 часов
– Три предварительно выбираемые ступени частоты вращения для адаптации нагрузки
– Простой и надежный монтаж благодаря практичным отливам под ключ на корпусе насосов.
– Упрощенный электромонтаж благодаря съемному кабельному вводу клеммной коробки с возможностью двухстороннего подключения; Быстрое подключение при помощи пружинных клемм

Режимы работы:
Переключение ступеней частоты вращения

Ручное управление:
Настройка ступеней частоты вращения (3 ступени)

Оснащение:
– Отлив под ключ на корпусе насоса
– Возможность двустороннего подвода кабеля
– Быстрое подключение при помощи пружинных клемм
– Устойчивый к токам блокировки мотор

Материалы:
Корпус насоса – Серый чугун (EN?GJL-200)
Рабочее колесо – Синтетический материал (PP – 40% GF)
Вал – Нержавеющая сталь (X40Cr13)
Подшипники – металлографит

Объем поставки:
– Насос
– Уплотнения
– Инструкция по монтажу и эксплуатации

Опции:
– Исполнение …RG с корпусом из бронзы
– Исполнение …-130 с небольшой габаритной длиной 130 мм

Принадлежности:
– Резьбовые соединения
– Компенсаторы
– Теплоизолирующие кожухи

Технические характеристики:
Тип – Wilo Star-RS 30/4 с гайками

Другое:
Вес – 3,36
Длина – 190 мм
Ширина – 175 мм
Высота – 100 мм
EAN/UPC код – 4048482005775

www.magazin-nasosov.ru

Wilo STAR-RS 30/4 с гайками – 4119790

www.altermo.ru

Циркуляционный насос Wilo Star-RS 30/4 с гайками

Тип Циркуляционный насос с мокрым ротором и резьбовым соединением. Предварительно задаваемые ступени частоты вращения для регулировки мощности   Применение Системы отопления, промышленные циркуляционные системы, системы подачи холодной воды и системы кондиционирования   Обозначение Wilo‐Star‐RS 30/4 Star-RS Стандартный насос (насос с резьбовым соединением) 30/          Номинальный внутренний диаметр Rp 4             Номинальная высота подачи [м] при расходе Q = 0 м3/ч   Особенности/преимущества продукции Подходят для монтажа с горизонтальным расположением вала; Клеммная коробка в положении 3-6-9-12 часов Три предварительно выбираемые ступени частоты вращения для адаптации нагрузки Простой и надежный монтаж благодаря практичным отливам под ключ на корпусе насосов. Упрощенный электромонтаж благодаря съемному кабельному вводу клеммной коробки с возможностью двухстороннего подключения; Быстрое подключение при помощи пружинных клемм   Технические характеристики Допустимый диапазон температур от -10° C до +110° C Подключение к сети 1~230 В, 50 Гц Вид защиты IP 44 Резьбовое соединение Rp ½, Rp 1 или Rp 1¼ Макс. рабочее давление 10 бар   Оснащение/функции Режимы работы Переключение ступеней частоты вращения Ручное управление Настройка ступеней частоты вращения (3 ступени) Оснащение Отлив под ключ на корпусе насоса Возможность двустороннего подвода кабеля Быстрое подключение при помощи пружинных клемм Устойчивый к токам блокировки мотор   Материалы Корпус насоса: Серый чугун Рабочее колесо: Синтетический материал Вал: Нержавеющая сталь Подшипники: металлографит   Объем поставки Насос Уплотнения Инструкция по монтажу и эксплуатации   Опции Исполнение …RG с корпусом из бронзы Исполнение …-130 с небольшой габаритной длиной 130 мм   Принадлежности Резьбовые соединения Компенсаторы Теплоизолирующие кожухи Допустимая перекачиваемая среда (другие среды по запросу) Вода систем отопления (согласно VDI 2035) • Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) • Допустимая область применения Диапазон температур при макс. температуре окружающей среды +40 °C • -10…+110 °C Макс. допустимое рабочее давление Pmax 10 bar Подсоединения к трубопроводу Резьбовое соединение труб Rp 1¼ Резьба G 2 Габаритная длина L0 180 мм Мотор/электроника Электромагнитная совместимость EN 61800-3 Создаваемые помехи EN 61000-6-3 Помехозащищенность EN 61000-6-2 Регулирование частоты вращения − Степень защиты IP 44 Класс нагревостойкости изоляции F Подключение к сети 1~230 В, 50 Гц Частота вращения N 2350 / 2630 / 2720 об/мин Потребляемая мощность P1 28 / 38 / 48 W Потребление тока I 0,13 / 0,17 / 0,21 A Защита мотора не требуется (устойчив к токам блокировки) Резьбовой ввод для кабеля PG 1×11 Материалы Корпус насоса Серый чугун (EN‐GJL-200) Рабочее колесо Синтетический материал (PP – 40% GF) Вал насоса Нержавеющая сталь (X40Cr13) Подшипники Металлографит Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды Минимальный подпор при 50/95 /110°C 0,5 / 3 / 10 m Данные для заказа Изделие Wilo Арт.-№ 4033765 Тип Star-RS 30/4 Вес, прим. m 2.680 кг Исполнение …RG с корпусом из бронзы Исполнение …L с патрубком для подключения быстродействующего вентиляционного клапана Характеристики Габаритные размеры  Мотор в горизонтальном положении. Возможные положения клеммной коробки: 3, 6, 9 и 12 часов. Схема подключения Мотор, устойчивый к токам блокировки Однофазный мотор (EM), 2-полюсный – 1~230 В, 50 Гц со встроенным конденсатором

unixgroup.su

Wilo Star-RS 30/4

Электрический насос для отопления и циркуляции Wilo Star-RS 30/4 – широко известная на отечественном рынке модель бытового насоса для систем отопления и охлаждения. Допустимые рабочие температуры данного насосного агрегата составляют от – 10 °С до + 110 °С. Стоит отметить тот факт, что корпус и движущиеся части агрегата изготовлены из устойчивых к абразивному воздействию коррозии материалов? чугуна, синтетического пластика, высококлассной нержавеющей стали.

Особенностями насоса для циркуляции Wilo Star-RS 30/4, которые отличают его от аналогичных по функциональности моделей конкурентов, являются:

• вмонтированный в корпус переключатель рабочих скоростей вращения вала двигателя, благодаря которому, вы сможете задать нужный режим работы насоса;
• высокий коэффициент полезного действия и низкие затраты на электроэнергию;
• низкий уровень шума во время активной работы;
• возможность как вертикального, так и горизонтального размещения на трубопроводе;
• официальное гарантийное обслуживание в сети авторизованных сервисных центров на протяжении 2 лет гарантийного срока.

Технические характеристики отопительного циркуляционного насоса Wilo Star-RS 30/4:

• Макс. расход – 3,50 м³/ч
• Макс. напор – 4 м
• Резьбовое соединение труб – 1 1/4″
• Макс. рабочее давление – 10 бар

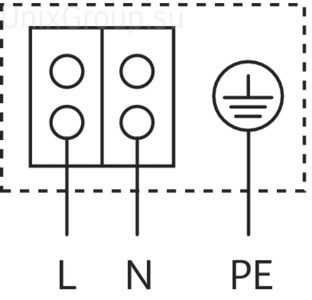

• Подключение к сети – 1~230 В, 50 Гц
• Вес – 2,56 кг
• Высота – 180 мм
• Ширина – 104 мм
• Длина – 130 мм

Смотрите также: Wilo Star-RS 25/8

 в такие города как: Винница, Днепропетровск, Донецк, Житомир, Запорожье, Ивано-Франковск, Кировоград, Луганск, Луцк, Львов, Николаев, Одесса, Полтава, Ровно, Севастополь, Симферополь, Сумы, Тернополь, Ужгород, Харьков, Херсон, Хмельницкий, Черкассы, Чернигов, Черновцы, а также любые другие города и поселки Украины.

nasos-m.com.ua

Циркуляционный насос Wilo Star RS 30/4 | Насосы для отопления, водоснабжения, канализации

Циркуляционный насос с мокрым ротором, не требующий техобслуживания, с ручным трехступенчатым регулированием числа оборотов. С мотором, устойчивым к току блокировки.
Корпус из серого чугуна, рабочее колесо из армированного стекловолокном синтетического материала, вал из хромированной стали с графитовыми подшипниками.
Применение в системах с холодной водой до -10°C серийно.

Обозначение
Пример:    Wilo Star RS 30/4
Star-RS    Стандартный насос (насос с резьбовым соединением)
30/    Номинальный внутренний диаметр Rp
4    Номинальная высота подачи [м] при расходе Q = 0 м3/ч

Характеристики:

• Перекачиваемая жидкость: Вода, чистая
• Допустимый температурный диапазон перекачиваемой среды: от -10 до +110°С
• Переключение частоты вращения: Ручное, 3 ступени
• Макс. допустимое рабочее давление: 10 атм.
• Вид тока: 1~230В/50Гц
• Вид защиты IP 44
• Макс. температура окружающей среды: +40 °C
• Мин. давление перед насосом при температуре: *
  • + 50 °C: 0,05 атм.
  • + 95 °C: 0,3 атм.
  • + 110 °C: 1,0 атм.

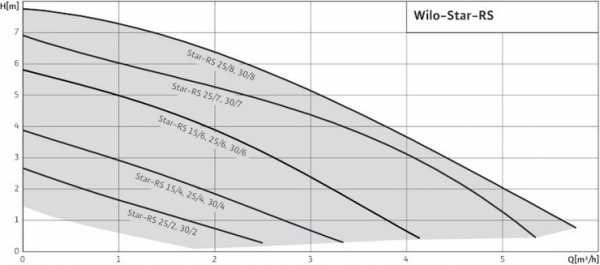

• Прочие характеристики – см. рис.

* Значения справедливы для высоты менее 300 м над уровнем моря, для больших высот на каждые 100 м высоты добавлять 0.01 атм. Во избежание кавитационных шумов давление на входе в насос во всасывающем патрубке должно выдерживаться не ниже
минимального давления при соответствующей температуре.

Область применения
Циркуляционные насосы предназначены для перекачки жидкости в системе трубопроводов.
Насосы нельзя использовать в системах, связанных с питьевым водоснабжением и в областях, связанных с продуктами питания.
Основные области применения:

• Системы отопления
• Замкнутые промышленные циркуляционные системы
• Насосы тип ST: для солнечной теплоаккумулирующей системы
• Насосы тип RSG: насосы для геотермических систем
• Насосы тип АС: для кондиционеров и систем распределения охлажденной воды

Перекачиваемые среды

• Вода отопительной системы согласно нормативам VDI 2035
• Смесь воды с гликолем в соотношении 1:1. При добавлении гликоля изменяется вязкость жидкости, поэтому в зависимости от его процентного содержания необходимо корректировать гидравлические характеристики насоса
• В соответствии с инструкциями производителей применять только высококачественные ингибиторные добавки, обеспечивающие антикоррозийную защиту.
• Использование других жидкостей следует обязательно согласовывать с WILO

Оснащение

• Отлив под ключ на корпусе насоса
• Возможность двустороннего подвода кабеля
• Быстрое подключение при помощи пружинных клемм
• Устойчивый к токам блокировки мотор

Материалы

• Корпус насоса: Серый чугун
• Рабочее колесо: Синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: металлографит

Объем поставки

• Насос
• Уплотнения
• Инструкция по монтажу и эксплуатации

Опции

• Исполнение …RG с корпусом из бронзы
• Исполнение …-130 с небольшой габаритной длиной 130 мм

Принадлежности

• Резьбовые соединения
• Компенсаторы
• Теплоизолирующие кожухи

Описание насосов с мокрым ротором
В насосах с мокрым ротором все движущиеся части, в том числе и ротор двигателя, омываются перекачиваемой жидкостью.
Не требуются уплотнения для валов. Рабочая жидкость омывает подшипники скольжения и охлаждает их и ротор. Насосы не требуют обслуживания. Защита двигателя от перегрузки не требуется. Насос работает без перегрузки.
Переключение числа оборотов (см. рис.):
Все насосы имеют переключатель на клеммной коробке для ручного переключения на три ступени частоты вращения:1 (макс. температура) – 2 – 3 (мин. темп.)].
На низшей ступени число оборотов снижается на 40…50% от максимального. Потребление энергии при этом понизится на 50%.
