Стабилитрон Д818Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е

Поиск по сайту


Стабилитрон Д818 (Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е) - диффузионно-сплавной, прецизионный, кремниевый, малой мощности. Применяется в основном для стабилизации номинального напряжения 9 В с повышенными требованиями к стабильности напряжения в диапазоне температур от -60 до +125°С. Диапазон токов стабилизации: от 3 до 33 мА. Имеет металлостеклянный корпус и гибкие выводы. На корпусе нанесён тип стабилитрона Д818 и его цоколёвка. Его корпус в рабочем режиме является анодом (положительным электродом). Весит не более 1 г.

Электрические параметры Д818 (Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е)

Напряжение стабилизации стабилитрона Д818 при Iст = 10 мА:
при Т = +25°C:
Д818А9...10,35 В
Д818Б7,65...9 В
Д818В8,1...9,9 В
Д818Г, Д818Д, Д818Е8,55...9,45 В
при Т = -60°C:
Д818А8,82...10,35 В
Д818Б7,65...9,16 В
Д818В8,02...10 В
Д818Г8,51...9,5 В
Д818Д8,53...9,47 В
Д818Е8,54...9,46 В
при Т = +125°C:
Д818А9...10,58 В
Д818Б7,48...9 В
Д818В8,01...10,01 В
Д818Г8,5...9,5 В
Д818Д8,53...9,47 В
Д818Е8,54...9,46 В
Уход напряжения стабилизации в диапазоне темрератур
от -60 до +125°C при Iст = 10 мА:
Д818А0...0,32 В
Д818Б-0,32...0 В
Д818В±160 мВ
Д818Г±80 мВ
Д818Д±32 мВ
Д818Е±16 мВ
Временна´я нестабильность напряжения стабилизации при Iст = 10 мА:
Д818А±0,11 %
Д818Б±0,13 %
Д818В, Д818Г, Д818Д, Д818Е±0,12 %
Дифференциальное сопротивление, не более:
при Iст = 10 мА и Т = -60...+25°C:18 Ом
при Iст = 10 мА и Т = +125°C:25 Ом
при Iст = 3 мА и Т = +25°C:70 Ом

Предельные характеристики стабилитрона Д818

Минимальный ток стабилизации:3 мА
Максимальный ток стабилизации:
При Т ≤ +50°C:33 мА
При Т = +125°C:11 мА
Рассеиваемая мощность:
при Т ≤ +50°C:300 мВт
при Т = +125°C:100 мВт
Рабочая температура (окружающей среды)-60...+125°C

Допускается параллельное или последовательное соединение любого числа стабилитронов.



katod-anod.ru

Стабилитрон Д818 — DataSheet

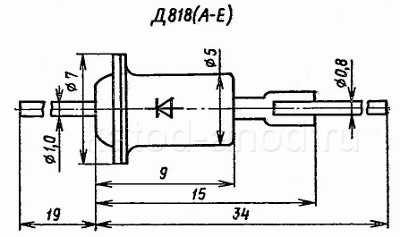

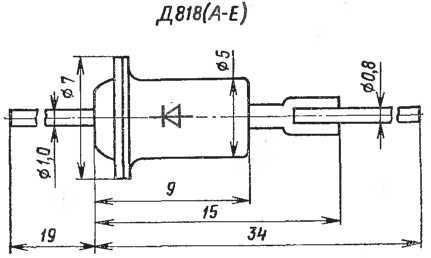

Корпус стабилитрона Д818

Описание

Стабилитроны кремниевые, диффузионно-сплавные, малой мощности, прецизионные. Предназначены для стабилизации номинального напряжения 9 В в диапазоне токов стабилизации 3…33 мА с высокими требованиями к стабильности напряжения в диапазоне температур —60…+125 °С. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса стабилитрона не более 1 г.

Эксплуатация стабилитронов на прямой ветви вольт-амперной характеристики не допускается.

Изгиб выводов допускается ие ближе 2 мм от корпуса или расплющенной части катодного вывода с радиусом закругления не менее 1,5 мм. Растягивающая сила не должна превышать 19,6 Н для анодного вывода и 9,8 Н для катодного.

Пайка выводов допускается не ближе 5 мм от корпуса. Температура корпуса при пайке не должна превышать +125°С.

Допускается параллельное или последовательное соединение любого числа стабилитронов.



Характеристики стабилитрона Д818
ОбозначениеЗначение для:Ед. изм.
Д818АД818БД818ВД818ГД818ДД818Е
 Аналог —
Uстмин.7.658.18.558.558.55В
ном.9999
99
макс.10.359.99.459.459.45
при Iст101010101010мА
αUст
+0.020-0.029±0.01±0.005±0.002±0.001%/°C
δUст±0.11±0.13±0.12±0.12±0.12±0.12%
Uпр  (при Iпр, мА)В
rст (при Iст, мА)70 (3)18 (10)18 (10)18 (10)18 (10)18 (10)Ом
Iстмин.333333мА
макс.333333333333
Pпp0.30.30.30.3
0.3
0.3Вт
T-60…+125-60…+125-60…+125-60…+125-60…+125-60…+125°C
  • Uст — Напряжение стабилизации.
  • αUст — Температурный коэффициент напряжения стабилизации.
  • δUст — Временная нестабильность напряжения стабилизации.
  • Uпр — Постоянное прямое напряжение.
  • Iпр — Постоянный прямой ток.
  • rст — Дифференциальное сопротивление стабилитрона.
  • Iст — Ток стабилизации.
  • Pпp — Прямая рассеиваемая мощность.
  • T — Температура окружающей среды.



Зависимость дифференциального сопротивления от температуры

Зависимость дифференциального сопротивления от тока

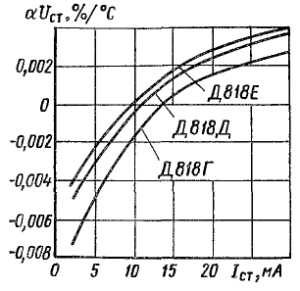

Зависимости температурного коэффициента напряжения стабилизации от тока

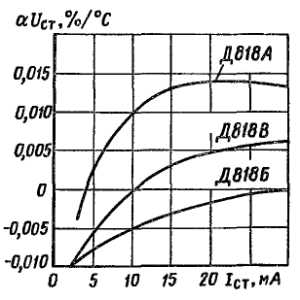

Зависимости температурного коэффициента напряжения стабилизации от тока

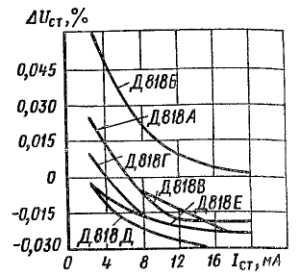

Зависимости ухода напряжения стабилизации от тока

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

rudatasheet.ru

Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е

Д818Б, Д818Б, Д818В, Д818Г, Д818Д, Д818Е

Стабилитроны кремниевые, диффузионно-сплавные, малой мощности, прецизионные. Предназначены для стабилизации номинального напряжения 9 В в диапазоне токов стабилизации 3...33 мА с высокими требованиями к стабильности напряжения в диапазоне температур —60... +125°С. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).

Масса стабилитрона не более 1 г.

Электрические параметры
Напряжение стабилизации при Iст=10 мА:
при Т=+25°С:
Д818А 9,00...10,35 В
Д818Б 7,65...9,00 В
Д818В 8,10...9,90 В
Д818Г, Д818Д, Д818Е 8,55...9,45 В
Т=—60°С:
Д818А 8,82...10,35 В
Д818Б 7,65...9,16 В
Д818В 8,02...10,00 В
Д818Г 8,51...9,50 В
Д818Д 8,53...9,47 В
Д818Е 8,54...9,46 В
при Т=+125°С:
Д818А 9,00...10,58 В
Д818Б 7,48...9,00 В
Д818В 8,01...10,01 В
Д818Г 8,50...9,50 В
Д818Д 8,53...9,47 В
Д818Е 8,54...9,46 В
Температурный коэффициент напряжения стабилизации в диапазоне температур —60...+125°С при Iст=10 мА
Д818А 0...0,020%/°С
Д818Б —0,020%/°С...0
Д818В ±0,010%/°С
Д818Г ±0,005%/°С
Д818Д ±0,002%/°С
Д818Е ±0,001%/°С
Уход напряжения стабилизации в диапазоне температур —60...+125°С при Iст=10 мА;
Д818А 0...320 мВ
Д818Б —320 мВ...0
Д818В ±160 мВ
Д818Г ±80 мВ
Д818Д ±32 мВ
Д818Е ±16 мВ
Временная нестабильность напряжения стабилизации при Iст=10 мА:
Д818А ±0,11%
Д818Б ±0.13%
Д818В, Д818Г, Д818Д, Д818Е ±0,12%
Дифференциальное сопротивление, не более:
при Iст=10 мА, Т=-60 и +25°С 18 Ом
при Iст=10 мА и Т=+125°С 25 Ом
при Iст=3 мА и Т=+25°С 70 Ом
Предельные эксплуатационные данные
Минимальный ток стабилизации 3 мА
Максимальный ток стабилизации1:
при Т≤+50°С 33 мА
при Т=+125°С 11 мА
Рассеиваемая мощность1:
при Т≤+50°С 300 мВт
при Т=+125°С 100 мВт
Температура окружающей среды —60...+125°С
1 В интервале температур окружающей среды +50...+125°С допустимые значения максимального тока стабилизации и рассеиваемой мощности снижаются линейно.

Зависимость дифференциального сопротивления от температуры

Эксплуатация стабилитронов на прямой ветви вольт-ампериой характеристики не допускается.

Изгиб выводов допускается не ближе 2 мм от корпуса или расплющенной части катодного вывода с радиусом закругления не менее 1,5 мм. Растягивающая сила не должна превышать 19,6 Н для анодного вывода и 9,8 Н для катодного.

Пайка выводов допускается не ближе 5 мм от корпуса. Температура корпуса при пайке не должна превышать +125°С.

Допускается параллельное или последовательное соединение любого числа стабилитронов.

Зависимость дифференциального сопротивления от тока

Зависимости температурного коэффициента напряжения стабилизации от тока

Зависимости температурного коэффициента напряжения стабилизации от тока

Зависимости ухода напряжения стабилизации от тока

asest.com

стабилитрон Д818

Д818 - стабилитроны кремниевые, диффузионно-сплавные, малой мощности, прецизионные.
Предназначены для стабилизации номинального напряжения в диапазоне токов стабилизации 3...33 мА   с высокими требованиями к стабильности напряжения в диапазоне температур -60...+125 °С.
Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт
Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Масса стабилитрона не более 1 г.

Основные технические параметры стабилитрона Д818А:
• Номинальное напряжение стабилизации: 9,5 В при Iст 10 мА;
• Разброс напряжения стабилизации: 9... 11 В;
• Температурный коэффициент напряжения стабилизации: +0,023 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,11 %;
• Дифференциальное сопротивление стабилитрона : 70 Ом при Iст 3 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 33 мА;

Основные технические параметры стабилитрона Д818Б:
• Номинальное напряжение стабилизации: 8,3 В при Iст 10 мА;
• Разброс напряжения стабилизации: 7,2... 9 В;
• Температурный коэффициент напряжения стабилизации: +0,023 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,13 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 10 мА;

Основные технические параметры стабилитрона Д818В:
• Номинальное напряжение стабилизации: 8,4 В при Iст 10 мА;
• Разброс напряжения стабилизации: 7,6... 10 В;
• Температурный коэффициент напряжения стабилизации: +0,011 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,12 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 10 мА;

Основные технические параметры стабилитрона Д818Г:
• Номинальное напряжение стабилизации: 8,7 В при Iст 10 мА;
• Разброс напряжения стабилизации: 7,6... 10 В;
• Температурный коэффициент напряжения стабилизации: +0,006 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,12 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 10 мА;

Основные технические параметры стабилитрона Д818Д:
• Номинальное напряжение стабилизации: 8,6 В при Iст 10 мА;
• Разброс напряжения стабилизации: 7,6... 10 В;
• Температурный коэффициент напряжения стабилизации: +0,002 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,12 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 10 мА;

Основные технические параметры стабилитрона Д818Е:
• Номинальное напряжение стабилизации: 8,5 В при Iст 10 мА;
• Разброс напряжения стабилизации: 8,1... 8,9 В;
• Температурный коэффициент напряжения стабилизации: +0,001 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,12 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 10 мА;

Основные технические параметры стабилитрона Д818Ж:
• Номинальное напряжение стабилизации: 8,5 В при Iст 10 мА;
• Разброс напряжения стабилизации: 8,24... 8,6 В;
• Температурный коэффициент напряжения стабилизации: ± 0,002 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,12 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 10 мА;

Основные технические параметры стабилитрона Д818И:
• Номинальное напряжение стабилизации: 8,5 В при Iст 10 мА;
• Разброс напряжения стабилизации: 8,24... 8,6 В;
• Температурный коэффициент напряжения стабилизации: ± 0,001 %/°С;
• Временная нестабильность напряжения стабилизации: ± 0,12 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 10 мА;

elsnab.by

Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е


Стабилитроны Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е cсоответствуют техническим условиям 3.362.045 ТУЧертёж стабилитрона Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е

Содержание драгметаллов в одном стабилитроне:
Золота – 0,0009981 гр.
Серебра – 0,00002598 гр.

Электрические параметры.
Электрические параметры стабилитронов типа: Д818А-Д818ЕПредельно допустимые электрические режимы эксплуатации.
Предельно допустимые электрические режимы эксплуатации стабилитронов типа: Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е

Примечание: В интервале температур окружающей среды от +50 до +100 градусов допустимые значения токов и мощностей снижаются линейно.

Условия хранения стабилитронов Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е.

Сохраняемость стабилитронов в упаковке поставщика, в ЗИПе, а также вмонтированных в аппаратуру при хранении их в складских условиях не менее 6 лет. Из шести лет один год допускается хранить стабилитроны в полевых условиях в аппаратуре и ЗИПе, защищенных от прямого воздействия солнечной радиации и атмосферных осадков.

Гарантии

Предприятие-изготовитель гарантирует:
наработку – 10 000 часов, сохраняемость – 6 лет.
Гарантийный срок исчислять с момента отгрузки.

Указания и рекомендации по эксплуатации.

При работе в качестве стабилизатора напряжения, стабилитрон включать полярностью, обратной указанной на корпусе стабилитрона.
При пайке выводов стабилитронов Д818А, Д818Б, Д818В, Д818Г, Д818Д, Д818Е температура в любой точке корпуса, включая места контакта выводов с корпусом, не должна превышать +100 градусов по Цельсию. Минимальное расстояние места пайки от корпуса 5 мм.
Изгиб выводов стабилитронов допускается на расстоянии не менее 2 мм от корпуса или расплющенной части трубки с радиусом изгиба не менее 1,5 мм.
Параллельное соединение стабилитронов допускается при условии, что ток стабилизации, проходящий через каждый стабилитрон, должен быть в пределах допустимых норм см. таблицу предельно допустимые электрические режимы эксплуатации.


elektrouzel.ru

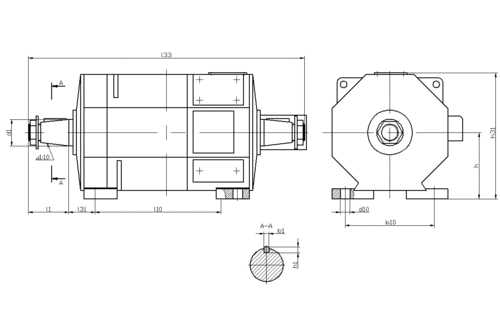

Электродвигатели Д810, Д812, Д814, Д816, Д818

Двигатели Д810, Д812, Д814, Д816, Д818 тихоходные серии Д предназначены для работы в электроприводах подъемно-транспортных механизмов металлургических агрегатов и рольгангов в продолжительном, кратковременном и повторно-кратковременном режимах в условиях повышенной влажности, запыленности и вибрации (например, прокатных, сталеплавильных и доменных цехах). Двигатели характеризуются высокой перегрузочной способностью и широким диапазоном регулирования частоты вращения.

Поставляются в закрытом исполнении с естественным охлаждением, а также в защитном исполнении с независимой вентиляцией с подачей воздуха через тоннельные трубы от воздушной магистрали, либо от вентилятора-наездника. Степень защиты двигателей закрытого исполнения - IP44, при поставке на экспорт - IP54.

Двигатели изготавливаются на номинальные напряжения 220 В и 440 В со способами возбуждения: последовательным, смешанным, параллельным и параллельным со стабилизирующей обмоткой. Для двигателей установлены режимы работы: в закрытом исполнении S2 - 60 мин, S3 - 15%, 25%, 40%, 60% и S1, в защищенном исполнении - режим S1. Двигатели изготавливаются с конструктивными исполнениями по способу монтажа IM1003, IM1004, IM4014 по ГОСТ 2479.

По заказу потребителей двигатели могут поставляться с установочно -присоединительными размерами в соответствии с публикацией МЭК 34-13, с клемными коробками и прецизионными тахогенераторами. Двигатели позволяют осуществлять регулирование частоты вращения путем изменения подводимого напряжения и степени возбуждения.

Двигатели соответствуют ГОСТ 183-74, публикации МЭК 34-13, выпускаются по ТУ 16-87 ИРАК.524314.003ТУ. Для привода рольгангов двигатели имеют специальное исполнение с пониженной частотой вращения.

Электродвигатели серии Д имеют сертификаты соответствия по безопасности Госстандарта РФ. Гарантийный срок на двигатели - 3 года со дня ввода двигателя в эксплуатацию, но не более 3,5 лет со дня получения его потребителем.

Основные технических характеристики электродвигателей Д810, Д812, Д814, Д816, Д818

Тип двигателя Мощность, кВт Частота вращения, об/мин, при возбуждении: Масса, кг
последов. смешанном параллельном со стабилизир. обмоткой паралл.
Двигатели закрытого исполнения с естественным охлаждением
Режим работы S2-60 мин. Напряжение 220В.
Д810 55 500 550 540 550 1215
Д812 75 475 515 500 515 1570
Д814 115 760 500 490 500 2240
Д816 150 450 480 470 480 2860
Д818 186 410 435 440 450 3745
Напряжение 440В
Д810 55 510 560 550 560 1215
Д812 75 500 520 510 520 1570
Д814 115 460 500 480 500 2240
Д816 160 460 490 480 490 2860
Д818 186 410 435 440 450 3745
Двигатели защищенного исполнения с независимой вентиляцией
Режим работы S1 Напряжение 220В
Д810 55 500 550 540 550 1215
Д812 85 475 515 500 515 1570
Д814 125 460 500 490 500 2240
Д816 170 450 480 470 480 2860
Д818 200 410 435 440 450 3745
Напряжение 440В
Д810 55 510 560 550 560 1215
Д812 80 500 520 510 520 1570
Д814 125 460 500 480 500 2240
Д816 170 460 490 480 490 2860
Д818 200 410 435 440 450 3745

Основные технических характеристики электродвигателей Д810, Д812, Д814, Д816, Д818 с пониженной частотой вращения

Тип двигателя Мощность, кВт Напряжение, В Частота вращения, об/мин Масса, кг
Двигатели закрытого исполнения с естественным охлаждением в режиме S2-60мин и защищенные с независимой вентиляцией в режиме S1
Д810 17,5 220 165 1215
Д812 17 220 115 1570
Д816 70 220 240 2860
Двигатели закрытого исполнения с естественным охлаждением в режиме S3-40%
Д810 14 220 158 1215
Д812 13,5 220 130 1570
Д816 35 220 260 2860
Двигатели закрытого исполнения с естественным охлаждением в режиме S2-60мин и защищенные с независимой вентиляцией
Д810 35 440 370 1215
Д812 35 440 270 1570
Двигатели закрытого исполнения с естественным охлаждением в режиме S3-40%
Д810 28 440 390 1215
Д812 28 440 290 1570

Габаритные, установочно-присоединительные размеры двигателей Д810, Д812, Д814, Д816, Д818

Тип двигателя l10 b10 d10 h31 h l1 l31 l33 d1 b1 h1
Д 810 660 520 32 648 315 130 178 1276 90 22 14
Д 812 724 570 35 708 340 165 172 1398 100 25 14
Д 814 813 636 42 772 375 165 200 1543 120 28 16
Д 816 890 686 42 824 400 200 212 1714 130 28 16
Д 818 990 760 48 919 450 200 201 1792 140 32 18

Возможные спецификации

Д810, Д812, Д814, Д816, Д818


Наши специалисты готовы оказать вам любую техническую поддержку!
Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
Вы можете связаться с ними по телефону (812) 740-09-03.
Вы так же можете задать вопрос прямо на сайте.
Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах.

all-energo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
