Технические характеристики и температура плавления припоя ПОС 60

Различного рода припои выпускаются для того, чтобы можно было надежно соединять металл при помощи пайки. Дело в том, что у каждого металла имеются свои свойства, которые требуют особого подхода при спаивании. Припой ПОС 60 является одним из тех вариантов, который может пригодиться как в домашних, так и в промышленных условиях. Он относится к группе оловянно-свинцовых присадочных материалов, куда входит припой ПОС 40 и другие. С повышением количество олова в составе снижается и температура плавления, так что данную марку можно отнести к легкоплавким материалам. Благодаря этому повышается не только простота работы, но и текучесть. Равномерное растекание по поверхности заготовки, а также проникновение расплавленного металла во все мелкие выемки на поверхности обеспечивают лучшее качество соединения. Стоит также отметит, что смачиваемость поверхности также находится на высоком уровне, что облегчает соединение двух металлических изделий.

Припой для пайки марки ПОС 60

Припой ПОС 60 изготавливается согласно ГОСТ 21931-76. Он активно используется как в промышленности, так и в частной среде. Все уникальные свойства данного состава определяются соотношением содержания свинца и олова, а также другими элементами состава. Это позволяет работать с самыми распространенными в технике металлами, такими как медь, цинк, латунь, оцинкованные детали и прочее. Сплав применяется в радиотехнике, для соединения контактов, при ремонте проводов, труб и листовых материалов. Низкая температура плавления позволяет применять припой не только в качестве присадочного материала, но и как средство для лужения.

Припой для пайки марки ПОС 60

В отличие от тех вариантов, которые имеют в своем составе больше свинца, здесь присутствует небольшая доля сурьмы. Одним из преимуществ припоя является способность образовывать герметичные швы. В отличие от многих других видов пайки, тут, при правильном применении технологии, очень редко возникает брак, так что именно это и дает ему столь большую популярность. В домашних условиях с его помощью можно паять трубы и емкости, которые служат для хранения жидкости. Температура плавления припоя ПОС 60, которая составляет менее двухсот градусов, позволяет проводить деликатную работу с металлами, которые сильно зависят от температурного воздействия. Также это способствует безопасной пайке контактов, так как при низкой температуре работа с тонкими элементами проходит, как правило, без осложнений. Конечно же, если требуется провести ответственное соединение толстых листов, то лучше использовать какие-либо виды и способы сварки металла, но когда нет такой возможности, то лучше применять пайку.

Припой для пайки марки ПОС 60

В качестве недостатка всех этих свойство можно выделить ограничения по эксплуатации при больших температурах. Припой ПОС 60 пруток сам плавится относительно быстро, так что при воздействии высоких температур шов, сделанный им, просто перейдет в жидкое состояние и все работа будет испорчена. В остальное же время, при нормальных условиях, материал обеспечивает надежную фиксацию, которая может справиться с небольшими механическими нагрузками.

Разновидности

Сплав выпускается в различных вариантах, среди которых можно выделить:

  • Проволока, толщина которой составляет от 0,5 до 7 мм. Это длинные мотки, которые удобно применять практически в любых условиях. Они хорошо гнутся одинаково удачно подходят для расплавления горелкой или паяльником.

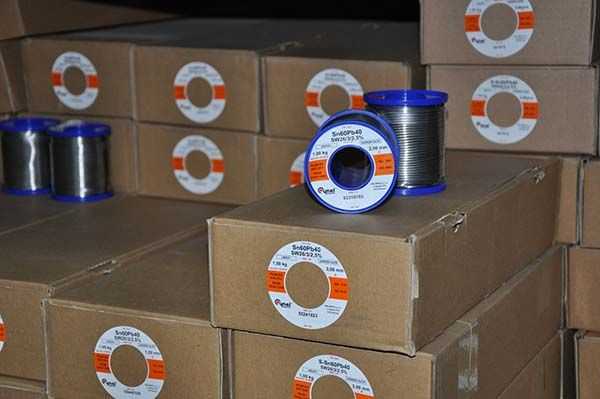

Припой ПОС 60 в виде проволоки

  • Трубка припой ПОС 60 с канифолью. Представлены в виде небольших трубок, которые сразу содержат в себе канифоль, специально подобранную для этого состава. Это позволяет более удобно проводить процесс спаивания, так как все необходимые расходные материалы будут находиться в одном месте.

Припой ПОС 60 с канифолью

  • Лента. Металлическая лента, созданная из данного сплава. По свойствам и особенностям применения похожа на проволоку, так как в ней не содержится ни каких дополнительных элементов, к примеру, канифоли сосновой, но используется для более широких поверхностей.

Паяльная лента ПОС 60

Химический состав припой ПОС 60

Название элемента состава

Примерное содержание в припое, %

Олово

60

Свинец

39-40

Сурьма

0,05

Висмут

0,01

Железо

0,02

Никель

0,02

Сера

0,02

Физические свойства

Технические характеристики припоя ПОС 60

Марка

Температура плавления, °C

Плотность, грамм/см3

Сопротивление удельное

Тепло-проводность

Сопротивление на разрыв

Удлинение относительное, %

Вязкость ударная, кгс/см2

Начальная

Конечная

ПОС 60

185

192

8,5

0,139

0,12

4,3

46

3,9

Сортамент и размеры

Диаметр проволоки, мм

Возможная погрешность, мм

0,5

0,055

0,6

0,065

0,8

0,075

1

0,085

1,2

0,09

1,5

0,1

1,8

0,15

2

0,15

2,5

0,17

3

0,17

3,5

0,16

4

0,16

5

0,17

Величина диаметра, мм

8

10

12

15

Наружный диаметр, мм

1

1,5

2

2,5

3

3,5

4

5

Ширина, мм

От 8 до10

От 10 до 15

Толщина, мм

0,8

1

1,5

2

2,5

3

4

5

Примеры расшифровки маркировки

Припой ПОС 60 2 мм и с другими размерами имеют в своем названии следующую информацию:

  • ПОС – припой оловянно-свинцовый. Во всех марках этой серии содержится большинство количество свинца и олова, относительно других элементов.
  • 60 – количество содержания олова в этом составе.

Фирмы производители

На рынке можно встретить товары следующих компаний:

  • КиевЦветМет;
  • Manwell;
  • «Технологические Линии»;
  • Вадис-М;
  • Укр-Спецсплав;
  • Арсенал;
  • Техноскрап;
  • УкрИнтерсталь.

svarkaipayka.ru

Припой ПОС 60: температура плавления, свойства, характеристики

Существует несколько различных способов соединения металлических деталей, таких как сварка, пайка или с использованием болтов. Наиболее прочное соединение даёт сварка, но она не всегда доступна, поэтому наиболее доступным аналогом, применяемым в домашних условиях, является пайка. Текучесть припоев даёт возможность производить пайку изделий, имеющих сложную форму. А также пайка позволяет получить прочный шов, обладающий электрической проводимостью, поэтому наибольшее применение пайка получила в радиолюбительской сфере.

Припой ПОС 60

Пайка осуществляется с целью соединения двух металлических деталей (иногда из разных металлов) либо для того, чтобы получить электрический контакт с маленьким сопротивлением. Сплав, используемый в качестве присадочного материала, в процессе пайки нагревают выше температуры его плавления. Ввиду того, что температура плавления сплава всё-таки ниже, чем температура металла соединяемых деталей, то они остаются твёрдыми.

На месте спайки происходят сложные физико-химические процессы. Спаиваемый металл смачивается припоем, происходит процесс диффузии, при котором происходит растворение основного металла в припое.

В процессе этого образуется прослойка, соединяющая детали в одно целое. Данная прослойка не даёт контактировать металлам, которые могут создавать гальваническую пару, поэтому пайка таких металлов предпочтительнее сварки.

Разновидности

Условно припои можно разделить на твёрдые и мягкие. Температурная граница между ними составляет примерно 300 градусов. Мягкие припои плавятся при температуре ниже этой границы, а твёрдые, соответственно, выше. Помимо температуры плавления, твёрдые и мягкие припои различают по различной границе придела прочности. Для мягких эта граница находится ниже 100 МПа, а для твёрдых – выше.

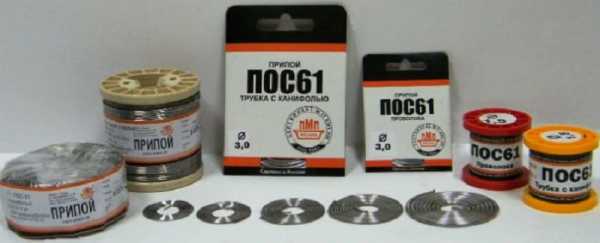

Разновидности ПОС61

Мягкие припои в большинстве своём представлены сплавом свинца и олова, в зависимости от процентного содержания которых и варьируется температура плавления. Чем больше олова находится в сплаве, тем температура плавления ниже. Твёрдые же состоят в основном из сплава меди и цинка или серебра с различными добавками. Припой оловянно-свинцовый ПОС 60 относится к категории мягких припоев.

Всё повышающиеся экологические нормы требуют исключить или минимизировать количество свинца в материалах, применяемых для пайки. Поэтому на рынок выходят бессвинцовые припои, в которых свинец полностью отсутствует. Он заменён другими металлами, такими как серебро, цинк, индий, медь.

Кроме высокой цены, такие припои имеют очень плохую смачиваемость или текучесть, поэтому пока что не получили большого распространения.

Технические характеристики

Изготовление припоев марки ПОС происходит в соответствии с ГОСТом, который регламентирует его точный химический состав и выдвигает требования, которым он должен удовлетворять. Припой ПОС 60 обладает следующими температурными и техническими характеристиками:

  • Начало температурного расплавления (солидус) в градусах составляет 183 градуса.
  • Температура, при которой ПОС находится в жидком состоянии (ликвидус), составляет 190 градусов.
  • Удельное сопротивление равно 0,137 Ом × метр, при сечении проводника 1 квадратный мм.
  • Плотность сплава равна 8,5 грамм × кубический сантиметр.

Припой ПОС61 в виде трубки с канифолью

Благодаря таким техническим характеристикам и низкой температуре плавления, ПОС60 находит широкое применение в быту и в промышленном производстве.

Обладая хорошими электротехническими свойствами и малым удельным сопротивлением, припой активно используется в радиоэлектронике.

Формы выпуска

В зависимости от сферы применения, припой марки ПОС может иметь различные формы выпуска. Так, к примеру, для лужения обширных площадок удобнее всего применять его в виде плоской ленты. Для пайки различных конструкций выпускаются специальные свинцово-оловянные прутки. Ими удобно паять как при помощи паяльника, так и с помощью газовой горелки. В радиоэлектронике в качестве флюса, применяемого в процессе пайки, используется канифоль, для этого выпускается припой в виде трубки, наполненной канифолью. Это добавляет удобства во время монтажа радиодеталей так, как не требует нанесения дополнительного флюса.

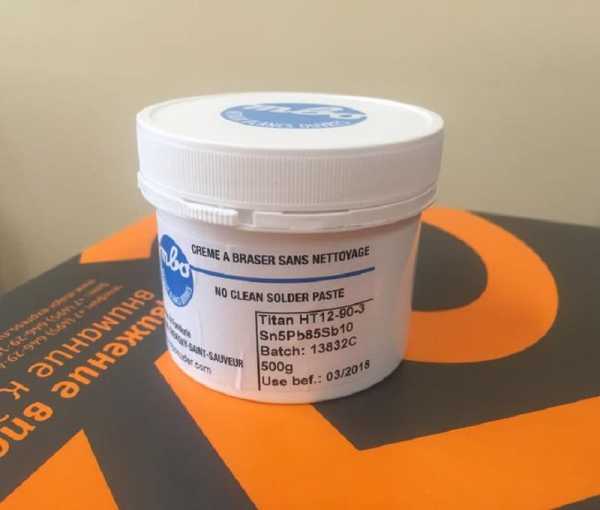

Припой ПОС60 в виде флюс-пасты

Иногда можно встретить ПОС-61 в виде паяльной пасты. Она состоит из порошка сплава и флюса и применяется при поверхностном монтаже электронных компонентов с помощью паяльного фена. Редко применяется в домашних условиях (и только отдельными мастерами) ввиду необходимости наличия специального оборудования.

Размеры

В зависимости от сферы применения, проволока или трубка с флюсом выпускаются диаметром от 0,5 до 5 миллиметров. Как говорилось выше, целевое назначение этой формы припоя – это радиоэлектроника. Прутки ПОС выпускаются четырёх диаметров: 8, 10, 12 и 15 мм. Они используются при пайке металлоконструкций, например при монтаже медных труб отопления, где тонкая проволока будет иметь большой расход. Ленты для лужения также имеют определённую толщину, в зависимости от ширины ленты. При ширине до 10 мм лента имеет толщину до 1 мм, а лента шириной от 10 до 15 мм может иметь толщину до 5 мм.

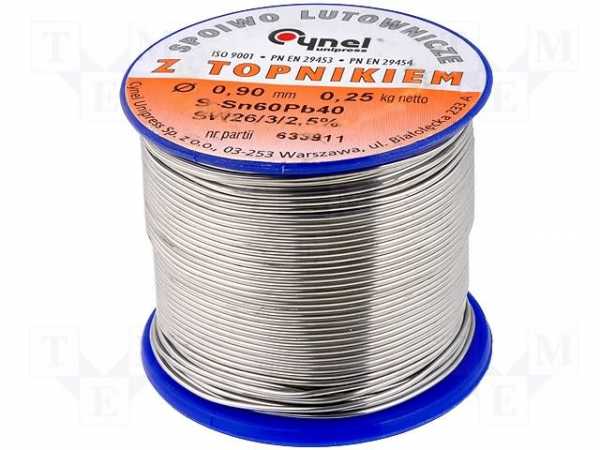

Припой ПОС60 диаметром 1 мм

Состав и характеристики

Химические компоненты

Ранее упоминалось, что припой ПОС состоит из сплава олова и свинца. Олово имеет меньшую температуру плавления, чем свинец, поэтому варьируя процентное содержание этих двух компонентов, можно подбирать определённые температурные характеристики. ПОС 60 имеет следующие химические соединения в своём составе:

  • Олово. Доля составляет 59–60,5% от общей массы.
  • Свинец. Процентное содержание колеблется от 39 и до 40,5% от массы ПОС.
  • Примеси. Представлены различными элементами, такими как медь, железо, сурьма, никель, цинк и другие. Их массовая доля составляет не более 0,3% от общей массы сплава.

Химический состав припоя ПОС61

Добавление меди или германия значительно повышает смачиваемость, а также прочность паяного соединения, маркируется такой сплав ПОС-60М.

Другие металлы также оказывают своё влияние на технические свойства сплава для пайки.

Физические свойства

Большое количество олова, содержащееся в припое этой марки, напрямую влияют на его температурные характеристики и физические свойства. Так, ПОС 60 обладает ниже перечисленными свойствами:

  • Температура плавления 183-190 градусов по Цельсию.
  • Плотность 8,5 грамм на кубический сантиметр.
  • Удельное сопротивление 0,137 Ом на метр, что составляет 9–15% от удельной электропроводности меди.
  • Предел прочности соответствует пределу для мягких припоев и равен 50–70 МПа.
  • Твёрдость по Бринеллю равна 14,9 ПВ.
  • Теплопроводность равна 0,117 Вт/(м×к).Прочность на растяжение 4,3 кг/мм.

Физические свойства ПОС 60 и других припоев

Стоит заметить, что олово и свинец идентичны как по мягкости, так и по вязкости. Оба этих металла имеют характеристику 1,5 по шкале Мосса, поэтому их процентное соотношение не влияет на физические свойства припоя.

Расшифровка маркировки

Маркировка припоев по ГОСТ состоит из двух элементов. Первый элемент из трёх букв означающих химический состав сплава, например «ПОС». Первая буква означает «Припой». Далее, аббревиатура говорит о сплаве. Раскрыть её, в случае с «ПОС» можно так: «Оловянно-Свинцовый». Остальные припои имеют такую же маркировку, например «ПМЦ» это «Медно-Цинковый», «ПСр» это «Серебряный» и так далее. Второй элемент в обозначении является процентным содержанием первого составляющего из названия. В случае ПОС, им является олово, в случае ПМЦ – медь. Таким образом, ПОС-60 это припой, состоящий на 60 процентов из олова, а остальную массу занимает свинец и другие примеси.

Применение ПОС 60

Благодаря своим свойствам и невысокой цене, ПОС 60 находит широкое применение как в промышленности, так и в домашних условиях.

Он применяется при спайке различных металлических деталей, в том числе для запаивания отверстий, трещин и пр.

Низкая температура плавления позволяет расплавить сплав с использованием бытовой газовой горелки, а разнообразный флюс обеспечит хорошую адгезию с практически любыми металлами.

Применение припоя ПОС60

Низкая температура плавления также полезна при применении ПОС 60 в радиоэлектронике. Тут он нашёл применение для лужения и пайки электро компонентов, которые нельзя перегревать. В качестве инструмента в таком случае хватает обычного паяльника, поэтому ПОС получил распространение при изготовлении самодельных электронных устройств.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Припой ПОС 60

На рынке представлен значительный выбор разного рода припоев для соединения металлических элементов посредством пайки. Необходимость в таком разнообразии обусловлена тем фактом, что каждый отдельный металл наделен определенными свойствами, из-за которых и требуется индивидуальный подход к паянию.

Припой марки ПОС 60 может с успехом задействоваться при подобных работах как в промышленных, так и домашних условиях. Он представляет собой одну из разновидностей припоев из семейства оловянно-присадочных материалов. При этом высокий индекс содержания олова свидетельствует о том, что для его плавления требуется более низкая температура, чем, например, для марки ПОС 30, то есть он принадлежит к категории легкоплавких материалов. Это обеспечивает высокую текучесть припоя и большую простоту работы. Материал равномерно растекается по заготовке и качественно заполняет все пустоты в виде трещинок и выемок, благодаря чему в конечном счете удается получить соединение более высокого качества. Положительно сказывается на процессе соединения и высокий уровень смачиваемости поверхности.

Технические характеристики

Изготовление припоя марки ПОС 60 осуществляется в соответствии с ГОСТом под номером 21931-76. Он определяет состав данного материала, основными компонентами которого являются олово со свинцом. Припой этой марки достаточно универсален и может быть задействован при работе с заготовками, выполненными из самых различных металлов, включая цинк, медь, латунь и многие другие. Он активно используется в радиотехнической отрасли, при паянии контактов и соединении проводов, ремонте труб, скреплении листового металла. Невысокая температура плавления дает возможность применять припой не только в роли присадочного материала, но и выполнять операции по лужению.

Характерным отличием от тех марок припоев, в составе которых присутствует больший процент свинца, является наличие среди компонентов ПОС 60 сурьмы. Важное достоинство данного материала – наличие у него способности к образованию герметичных швов. Соблюдение всех технологических норм при использовании ПОС 60 гарантирует отсутствие какого-либо брака и высокое качество получаемых соединений.

В домашних условиях данный припой особенно популярен при паянии труб и всевозможных емкостей, используемых для жидкостей. ПОС 60 расплавляется при температуре менее 200 градусов по Цельсию, что дает возможность с его помощью выполнять процедуры по паянию металлов, на свойства которых значительно воздействует температура. Он обеспечивает безопасную пайку контактов, минимизируя вероятность возникновения каких-либо осложнений. Припой может быть использован вместо сварки для скрепления друг с другом листов металла, когда в силу определенных причин задействование сварочного аппарата не представляется возможным.

Наибольшим минусом легкоплавкости ПОС 60 является то, что эксплуатация деталей, соединенных с его помощью в условиях высоких температур является ограниченной. То есть, в случае повышения температуры швы, сформированные данным припоем, попросту расплавятся. Если же эксплуатация изделий происходит исключительно в условиях стандартных температур, то ПОС 60 вполне справляется с задачей обеспечения качественной и надежной фиксации. При этом швы также можно подвергать определенным механическим нагрузкам, хоть и не очень значительным.

Формы выпуска

Припой ПОС 60 поставляется в следующих вариантах:

  • Проволока, имеющая толщину в диапазоне 0,5-5 миллиметров. Она поставляется в виде мотков, которые можно использовать в самых различных условиях. Проволока превосходно гнется, одинаково подходит для паяния с использованием как грелки, так и паяльника.
  • Трубка с канифолью. В данном случае припой изготавливается в формате трубок с содержанием специально подобранной для этой цели канифолью. Такое сочетание обеспечивает большое удобство процесса паяния, так как все требуемые расходные вещества сконцентрированы в одном месте.
  • Лента. Припой в виде металлической ленты из оловянно-свинцового сплава без посторонних примесей. В значительной степени данный вид схож с проволокой, однако применяется он для более обширных поверхностей.

Размеры

Припой в виде проволоки поставляется на рынок самого различного размера. Данное изделие может иметь диаметр от 0,5 до 5 миллиметров, в зависимости от целевого предназначения.

Прутки припоя имеют больший диаметр: 8,10 и 12, а также 15 миллиметров.

Наружный диаметр трубок может составлять от 1 до 5 миллиметров.

Ленты припоя отличаются друг от друга, как по ширине, так и по толщине. В частности, при ширине от 8 до 10 миллиметров припой данного формата может иметь толщину 0,8 либо 1 миллиметр, а при ширине от 10 до 15 миллиметров толщина может колебаться в пределах 1,5-5 миллиметров.

Состав и характеристики

Химические компоненты

Название элемента

Содержание, доля

Олово

0,6

Свинец

0,39

Сурьма

0,00005

Железо

0,0002

Сера

0,0002

Никель

0,0002

Висмут

0,0001

Физические свойства

Температура, при которой происходит плавление, градусов по Цельсию

Плотность, грамм на квадратный сантиметр

Теплопроводность

Удельное сопротивление

Удельное относительное сопротивление, процентов

Сопротивление на разрыв

Удельная вязкость, килограмм-сила на квадратный сантиметр

Начальная

Конечная

185

192

8,5

0,12

0,139

46

4,3

3,9

Расшифровка маркировки

Аббревиатура и цифровое обозначение данного припоя имеют следующие значения:

  • ПОС – припой, изготовленный из олова со свинцом. Данной аббревиатурой обозначаются все марки материала этой серии, так как превалирующими в их составе являются как раз олово и цинк.
  • 60 – процентное содержание конкретно в данном составе олова.

Производители

На рынке представлена продукция большого количества брендов, наиболее популярными из которых являются:

  • Manwell
  • УкрИнтерсталь
  • УкрСпецсплав
  • Техноскрал
  • Технологические Линии
  • КиевЦветМет
  • Вадис-М
  • Арсенал

svarkagid.com

ПРИПОЙ ПОС - Состав | Применение



+38 099 966 56 95     +38 098 98 38 318     +38 093 820 88 48

Припой оловянно-свинцовый (ПОС) – это материал, полученный при сплавлении двух основных металлов это олово и свинец, в зависимости от марки припоя может добавляться кадмий, сурьма, медь, никель и др. составляющие.

На нашем предприятии припои ПОС представлены в виде прутков и проволоки.

Выбирая припой нужно принять во внимание физические, а также химические свойства металлов, которые будут соединены, не забыть про необходимую крепкость спайки и добавить к этому устойчивость к коррозии.

Припои ПОС20, ПОС30, ПОС40, ПОС60, ПОС61, ПОС90, ПОСК 50-18 относятся к мягким видам припоя, так как их температура плавления не достигает 300 градусов.

Марка припоя

Состав % от общей массы

Температура плавления

Область применения

ПОС20

Олово – 18-20

Свинец - остальное

268-299

Для лужения и пайки контактных поверхностей в радиоаппаратуре

Пайка больших жгутов проводов и радиаторов.

ПОС30

Олово – 29-31

Свинец - остальное

238-256

Для лужения и пайки деталей из меди, ее сплавов и стали

ПОС40

Олово – 39-41

Свинец - остальное

183-238

Для лужения и пайки электроаппаратуры, деталей из оцинкованного железа с герметичными швами.

ПОС60

Олово – 59-61

Свинец - остальное

183-190

Для лужения и пайки электро- и радиоаппаратуры, печатных схем, точных приборов с высоко-герметичными швами, где не допустим перегрев.

ПОС61

Олово – 59-61

Свинец - остальное

183-190

Для лужения и пайки электро- и радиоаппаратуры, печатных схем, точных приборов с высоко-герметичными швами, где не допустим перегрев.

ПОС90

Олово – 90

Свинец - остальное

183-220

Для лужения и пайки внутренних швов посуды и медицинской аппаратуры.

ПОСК 50-18

Олово – 49-51

Свинец – остальное

Кадмий – 17-19

142-145

Для пайки деталей, чувствительных к перегреву, металлизированной керамики, для ступенчатой пайки конденсаторов.


 +38 099 966 56 95     +38 098 98 38 318     +38 093 820 88 48

Припой ПОС-20 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-20 - это разновидность оловянно-свинцовых припоев с содержанием олова 20% и свинца 80 %, которым характерна заметная тугоплавкость. Применение: Использовать этот тип припоя стоит &nbs..

180.00 грн

Припой ПОС-30 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-30, ПОС 30, ПОС30, припой 30 - оловянно-свинцовый с содержанием олова 30%, остальное свинец. Применение: Для пайки и лужения токоведущих контактных поверхностей из меди, латуни, бронзы. Пайка провод..

240.00 грн

Припой ПОС-40 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-40, ПОС 40, ПОС40, припой 40 - оловянно-свинцовый с содержанием олова 40%, остальное свинец. Применение: Для пайки и лужения токоведущих контактных поверхностей из меди, латуни, бронзы. Пайка провод..

325.00 грн

Припой ПОС-60 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-60, ПОС 60, ПОС60, припой 60 - оловянно-свинцовый с содержанием олова 60%, остальное свинец. Применение: Для лужения и пайки электро- и радиоаппаратуры, печатных схем, точных приборов с высоко-герме..

450.00 грн

Припой ПОС-61 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-61, ПОС 61, ПОС61, припой 61 - оловянно-свинцовый с содержанием олова 60%, остальное свинец. Применение: Для лужения и пайки электро- и радиоаппаратуры, печатных схем, точных приборов с высоко-герме..

450.00 грн

Припой ПОС-90 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-90, ПОС 90, ПОС90, припой 90 - оловянно-свинцовый с содержанием олова 60%, остальное свинец. Применение: Для лужения и пайки внутренних швов посуды и медицинской аппаратуры.  Вид: пров..

650.00 грн

Припой ПОС-20 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-20 - это разновидность оловянно-свинцовых припоев с содержанием олова 20% и свинца 80 %, которым характерна заметная тугоплавкость. Применение: Использовать этот тип припоя стоит &nbs..

180.00 грн

Припой ПОС-30 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-30, ПОС 30, ПОС30, припой 30 - оловянно-свинцовый с содержанием олова 30%, остальное свинец. Применение: Для пайки и лужения токоведущих контактных поверхностей из меди, латуни, бронзы. Пайка провод..

240.00 грн

Припой ПОС-40 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-40, ПОС 40, ПОС40, припой 40 - оловянно-свинцовый с содержанием олова 40%, остальное свинец. Применение: Для пайки и лужения токоведущих контактных поверхностей из меди, латуни, бронзы. Пайка провод..

325.00 грн

Припой ПОС-60 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-60, ПОС 60, ПОС60, припой 60 - оловянно-свинцовый с содержанием олова 60%, остальное свинец. Применение: Для лужения и пайки электро- и радиоаппаратуры, печатных схем, точных приборов с высоко-герме..

450.00 грн

Припой ПОС-61 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-61, ПОС 61, ПОС61, припой 61 - оловянно-свинцовый с содержанием олова 60%, остальное свинец. Применение: Для лужения и пайки электро- и радиоаппаратуры, печатных схем, точных приборов с высоко-герме..

450.00 грн

Припой ПОС-90 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-90, ПОС 90, ПОС90, припой 90 - оловянно-свинцовый с содержанием олова 60%, остальное свинец. Применение: Для лужения и пайки внутренних швов посуды и медицинской аппаратуры. Вид: проволока ..

650.00 грн

Припой ПОСК 50-18 - Лучшая Цена в Украине от ЗпСплав   Припой ПОСК-50/18, ПОСК 50-18, ПОСК50-18, припой 50-18 - оловянно-свинцовый с кадмием - олово (Sn): 50 %; свинец (Pb): 32 %; кадмий (Cd): 18 %. Применение: Для пайки деталей, чувствительных к перегрев..

400.00 грн

Припой ПОС-20 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-20 - это разновидность оловянно-свинцовых припоев с содержанием олова 20% и свинца 80 %, которым характерна заметная тугоплавкость. Применение: Использовать этот тип припоя стоит &nbs..

180.00 грн

Припой ПОС-30 - Лучшая Цена в Украине от ЗпСплав   Припой ПОС-30, ПОС 30, ПОС30, припой 30 - оловянно-свинцовый с содержанием олова 30%, остальное свинец. Применение: Для пайки и лужения токоведущих контактных поверхностей из меди, латуни, бронзы. Пайка провод..

240.00 грн

www.zpsplav.com.ua

ПОС-60 (sn60pb40) - температура плавления, характеристики

Анод

Прямоугольная форма выпуска припоя используемая в гальванических целях. Изготавливается отливанием в формы различных размеров.

Цена от 1 178,00 руб/кг*
*Цена указана при покупке партии не менее 50кг.
Чтобы узнать подробную информацию или купить анод ПОС-60 нажмите кнопку «ЗАКАЗАТЬ»

Чушка

Чушка – большой слиток весом 20-30кг. Размер и формы отгрузки соответствуют ГОСТ 21930-76.

Цена от 1 168,00 руб/кг*
*Цена указана при покупке партии не менее 150кг.
Чтобы узнать подробную информацию или купить чушку ПОС-60 нажмите кнопку «ЗАКАЗАТЬ»

Фольга

Сплав прокатанный до тончайшего слоя не превышающего 1мм. Форма листов прямоугольная или квадратная.

Цена договорная*
*Цена формируется в зависимости от размера и объема.
Чтобы узнать подробную информацию или купить фольгу ПОС-60 нажмите кнопку «ЗАКАЗАТЬ»

Порошок

Рассыпчетое мелкодисперсное вещество. Используется для распыления и покрытия поверхностей.

Цена договорная*
*Цена формируется в зависимости от объема.
Чтобы узнать подробную информацию или купить порошок ПОС-60 нажмите кнопку «ЗАКАЗАТЬ»

Проволока

Тонкий вид изделия припоя в види нити. Диаметр от 0,5 до 6мм. Производится по ГОСТ 21931-76.

Цена от 1 178,00 руб/кг*
*Цена указана при покупке партии не менее 50кг диаметром от 1.5 до 6.0 мм
Чтобы узнать подробную информацию или купить проволоку ПОС-60 нажмите кнопку «ЗАКАЗАТЬ»

Пруток

Изделия изготавливаемое методом прессования. Имеет длину 400мм и круглое сечение от 7 до 10мм. ГОСТ 21931-76.

Цена от 1 168,00 руб/кг*
*Цена указана при покупке партии не менее 50кг диаметром 8 мм.
Чтобы узнать подробную информацию или купить пруток ПОС-60 нажмите кнопку «ЗАКАЗАТЬ»

Лента

Изготавливается из любых видов припоя на специализируемом оборудовании. Размеры и предельные отклонения в ГОСТ 21931-76.

Цена договорная*
*Цена формируется в зависимости от объема.
Чтобы узнать подробную информацию или купить ленту ПОС-60 нажмите кнопку «ЗАКАЗАТЬ»

Трубка с канифолью

Трубка - это проволока с наполнителем. Роль наполнителя играет сосновая канифоль, очищающая поверхность паяемого материала.

Цена договорная*
*Цена формируется в зависимости от размера и объема.
Чтобы узнать подробную информацию или купить трубку с канифолью ПОС-60 нажмите кнопку «ЗАКАЗАТЬ»

gk-fulgur.ru

технические характеристики, температура плавления, применение

Редко кто из мальчишек не пробовал паять в школьные годы. Первые азы соединения металлических деталей школьники получали в кружке юного радиолюбителя. У многих запах канифоли, блеск расплавленного олова остались в памяти на всю жизнь. Несмотря на то что работали примитивным паяльником мощностью 25 Вт оловом и канифолью, процесс завораживал.

С развитием технологического процесса пайки появились современные паяльники, флюсы и специальные сплавы металлов с низкой температурой плавления, так называемые припои. Лидирует на рынке продукт ПОС-61. Расшифровывается как припой оловянно-свинцовый, содержание олова — 61%. Температура плавления припоя ПОС-61 в пределах от 184 до 193 градусов.

Общие сведения о пайке

Что главнее в работе паяльщика: инструмент или материал? Важным является все: и паяльник, и припой, и флюс. Многообразие паяльников связано с объектом пайки. Массивные детали прогревают мощными паяльниками, а микроскопические схемы чипов — маломощными. Профессиональные паяльщики применяют несколько видов этих нагревательных инструментов.

Классификация паяльников по мощности:

  • Паяльник с нихромовой вставкой мощностью 25 ватт — это обычный хозяйственный инструмент, которым пользовались умельцы, радиолюбители, электронщики. Популярны они и по сей день, довольно дешёвые, служат до 10 лет. Металлическая вставка в виде медного прута, кончик которого срезан под 60 градусов. Применяется в 90% случаях, которые возникают в хозяйственных ситуациях, даже многие ремонтные мастерские ими пользуются.
  • Второй вид — это более мощный с нагревателем в 40 ватт и нихромовой вставкой, в два раза тяжелее и больше своего собрата в 25 ватт. Применяется для более сложных работ. Жало заточено под клин, похоже на отвёртку, но применять его для завинчивания шурупов нельзя. Такая заточка сделана для удобства пайки массивных деталей, для прогрева до 190 С. Используют их профессионалы, для домашнего использования не рекомендуется.
  • Третий вид — это газовый паяльник, три в одном. Сам паяльник с медным сердечником, заточенным под иглу. Вторая функция — фен, способный прогреть объект до 600 градусов. Газовая горелка- в этом случае меняется насадка, инструмент выполняет функции горелки на газу, прогревает детали до температуры 1300 градусов.
  • Четвёртый тип — это современный керамический паяльник. Чемпион по сравнению со всеми представленными инструментами. Имеет очень тонкое жало, способное паять миллиметровые точки, применяется для выполнения очень точных работ. Мощность — 100 ватт. Комплектуется паяльной станцией с диапазоном температур от 200 до 480 градусов. Среди специалистов используется как универсальный инструмент.

Химические препараты для работы

В связи с тем, что жало паяльника чистое и сухое, а технология паяния предусматривает флюсы, необходим набор химических препаратов. Для качественной работы рекомендуется следующий перечень флюсов:

  • Канифоль — универсальное и популярное вещество, без которого ни один паяльщик не приступит к работе. Применение обязательное. Продаётся в сухом виде.
  • Флюс ЛТИ-120 химически активное вещество, в состав которого входит ортофосфорная кислота для снятия окислов с металла. Принцип действия как у обычной канифоли. Применяется для работы с окислившимся металлом. Смывать после завершения процесса не требуется.
  • Флюс Ф-38М — это активное кислотное вещество, которое необходимо смывать после работы. Применяется для пайки нихрома, алюминия, нержавеющей стали. Отмывается обезжиренным бензином.
  • Паяльная кислота, более дешёвый вариант флюса Ф-38М. Применяется в исключительных случаях, так как имеет свойство разъедать металл. Помогает при пайке нержавейки, бронзы, никеля, нихрома.
  • Глицерин — маслянистая жидкость, окислительными свойствами не обладает, безопасна, не приносит вреда изделиям. Смывается обычной водой.
  • Самодельный флюс — на 200 грамм изобутилового спирта добавляется 200 грамм этилового, водка не подходит, так как содержит воду. В смесь спиртов добавляется 50 грамм глицерина и 100 грамм канифоли. Получается концентрированный раствор, обладающий неактивными свойствами, смывается водой.
  • Флюс индикаторный ТТ. Плотность геля. Имеет пастообразную структуру, не течёт, не требует отмывки. На маркировке рекомендация производителя: не смывать, предохраняет контакты от окисления.

Характеристики ПОС-61

Припой — это смесь олова, свинца и канифоли. Рынок предлагает припои для каждого металла и его сплавов. Наиболее востребован сплав на базе олова. Температура плавления олова ПОС-60 составляет 232 градуса.

Технические характеристики припоя ПОС-61:

  • Металлическое олово — 61%.
  • Свинец — 38%.
  • Канифоль — 1,0%.

Температура перехода в жидкое состояние — 190 градусов.

Представляет собой трубочку толщиной 2 миллиметра, наполненную канифолью. Продаётся на вес. Фасуется в рулон. На этикетке крепится инструкция с маркировкой, где указан диаметр трубочки, процентный состав компонентов и вес.

Паяние меди, стали и алюминия

Медь не требует никаких особенных условий, специального флюса и высокой квалификации паяльщика. Медь хорошо прогревается благодаря высокому коэффициенту теплопроводности. У неё не образуется плотной окисной плёнки, как у алюминия под воздействием кислорода воздуха. Поверхность очищается от окисла без применения химических препаратов. Технологический процесс пайки выглядит следующим образом:

  • тщательно зачистить поверхность наждачной бумагой до яркого металлического блеска;
  • место соединения деталей покрыть флюсом — кислота для пайки цинк, хлор;
  • выдержать температуру пайки 200 градусов.

Паять стальные изделия технологически несложно. Для этого можно применять даже легкоплавкие припои, например, ПОС-61 или чистое олово. Для качественного соединения стальных деталей в единое целое рекомендуется место контакта залудить оловом.

Впоследствии выполняется следующий перечень операций:

  • поверхность зачистить напильником или наждачной шкуркой;
  • нанести хлористый цинк в качестве флюса;
  • разогреть область паяния до температуры 200 градусов;
  • наложить ПОС-61;
  • греть паяльником до жидкого состояния олова.

Алюминий — металл, который трудно паяется. Умельцы пытаются паять холодной пайкой. Это бредовая идея, алюминий таким методом не паяется.

Ещё один народный способ в качестве припоя применять олово, в качестве флюса — машинное масло.

Процесс выглядит следующим образом: поверхность тщательно зачистить, слегка протереть ветошью с каплей масла, хорошо прогреть паяльником и приложить припой ПОС-60 с температурой плавления олова 230 градусов. Олово тонкой плёнкой растекается и соединяется с металлом.

obrabotkametalla.info

Технические характеристики оловянно-свинцового припоя ПОС-40

Чтобы металл лучше спаивался, во время пайки используют припои, которые специально разрабатываются для того или иного металла. Состав материалов определяет основные рабочие свойства, которые помогут повысить качество процесса. Припои оловянно свинцовые бессурьмянистые марки ПОС-40. Они относятся к типу, который создается на основе специального материала, где имеется свинец и олово, а также встречаются другие элементы. Все это придает припою высокую текучесть, чтобы он мог растекаться по поверхности основного металла, проникая во все неровности, чтобы образовать наиболее крепкое соединение. Такая текучесть, которая достигается даже при условии использования стандартных домашних инструментов. Более комфортные условия для пайки обеспечивает хорошая смачиваемость. Она дает нормально скрепиться поверхности металла. Стандарты изготовления припоя ПОС-40 ГОСТ 21931-76, только в этом случае можно гарантировать соблюдение всех технических характеристик.

Припой для пайки ПОС 40

Припой ПОС-40 часто применяется в промышленности, но его берут и для частного использования, так как он обладает универсальными свойствами, которые задают свинец и олово, основные элементы данной серии, в которую входит припой ПОС 30 и прочие разновидности. Такой состав позволяет спаивать самые распространение и востребованные металлы. Припой ПОС-40 используется для соединения оцинкованных деталей, пайки и лужения проводов. С его помощью можно создавать герметичные швы, что оказывается достаточно полезным для трубопроводов и различных емкостей, в которых может хранится жидкость. Благодаря относительно низкой температуре плавления сплав отлично подходит для лужения, поэтому, можно не иметь большого количества различных материалов, а использовать припой оловянно свинцовый ПОС-40 для нескольких операций одновременно. Его можно применять в радиотехнике и для ремонта электроприборов.

Припой ПОС 40 ГОСТ 21631-78

Припой ПОС-40 не содержит в своем составе сурьму, что отличает его от других разновидностей. Свинец с оловом образуют плотный слой металла после застывания и надежно прикрепляются к заготовкам. Здесь не возникает таких серьезных проблем, как при пайке алюминия, поэтому, его можно использовать для ответственных герметических конструкций. При профессионально пайке не возникает трещин, не пропаянных мест, где шов плохо держится, и других неприятностей. Благодаря относительно высокой проводимости, а также отсутствию большого сопротивления, при пайке контактов не возникает сложностей в последующей эксплуатации, так как в дальнейшем все происходит также корректно. В данном случае достаточно только подобрать более тонкую проволоку, чтобы легче было работать. Температура плавления припоя ПОС 40 составляет менее 300 градусов, так что этот состав относится к легкоплавким и плавится быстрее, чем основная масса металлов, для пайки которых он предназначен. Естественно, что качество соединения уступает различным видам и способам сварки металла, но все же дает жесткую и надежную фиксацию.

Припой оловянно-свинцовый 40%

За счет того, что припой ПОС-40 имеет относительно небольшую температуру плавления, так что использовать спаянные им изделия при высоком температурном воздействии будет невозможно. Тогда в первую очередь будет плавиться место шва.

Разновидности

Основной разновидностью выпуска является проволока, которая представлена в различном диаметре. Самым тонким диаметров является 0,5 мм. Это отличных вариант для пайки проводов и прочих мелких деталей. Для более толстых заготовок подойдет проволока на 2-3 мм. Это один из самых распространенных вариантов для домашнего использования и промышленности. Припой ПОС 40 пруток 8 мм является самым толстым из всех разновидностей, тогда как проволока представлена максимум в диаметре на 7 мм. Он подходит для работы с заготовками, толщина которых составляет более.

Припой ПОС 40 в виде проволоки

Помимо проволоки и прутков производится выпуск в виде ленты фольги, литых чешуек, небольших трубок, диаметр которых достигает до 5 мм, в которых уже имеется канифоль. Иногда встречаются пасты и жидкие флюсы.

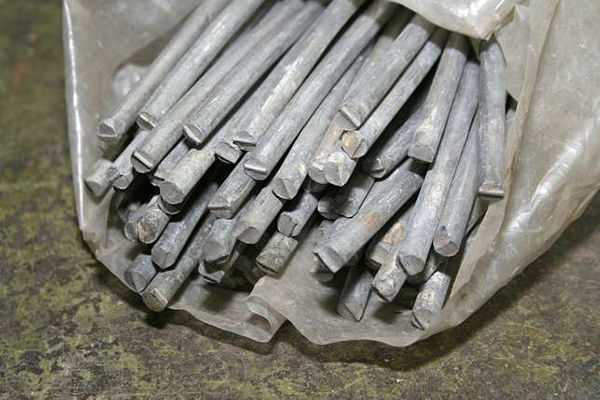

Припой ПОС 40 в виде прутков

Химический состав припой ПОС 40

Название элемента состава

Примерное содержание в припое, %

Олово

40

Свинец

60

Физические свойства

Технические характеристики припоя ПОС 40

Наименование свойства

Значение

Температура начала плавления

183 градусов Цельсия

Температура полного расплавления

238 градусов Цельсия

Плотность припоя ПОС 40

10,1 кг/ метр кубический

Относительное удлинение сплава

60%

Временное сопротивление механическому воздействию на разрыв

32 МПа (или 3,3 кгс/мм квадратный)

Интервал кристаллизации

69 градусов

Сортамент и размеры

Диаметр проволоки, мм

Возможная погрешность, мм

0,5

0,05

0,6

0,06

0,8

0,07

1

0,08

1,2

0,09

1,5

0,1

1,8

0,1

2

0,1

2,5

0,12

3

0,15

3,5

0,16

4

0,16

5

0,17

6

0,18

7

0,2

Примеры расшифровки маркировки

Если рассматривать характеристики припоя ПОС-40, то они обозначены в составе, который определяется маркировкой:

  • ПОС – припой оловянно-свинцовый. Все марки этой серии содержат подавляющее количество свинца и олова, относительно других элементов.
  • 40 – процентное содержание олова в этом составе. Как правило, свинец занимает остальную долю сплава.
Фирмы производители

Производители припоя ПОС 40 :

  • КиевЦветМет;
  • Арсенал;
  • Техноскрап;
  • Вадис-М;
  • Укр-Спецсплав;
  • «Технологические Линии»;
  • УкрИнтерсталь.

svarkaipayka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
