Ящик для инструментов своими руками

У хорошего хозяина всегда под рукой окажется целый арсенал инструментов: от гвоздей и саморезов до пассатижей, уровня и набора отверток, не говоря уже о дрели, перфораторе и шуруповерте. Очень часто простой бытовой ремонт никак не начинается из-за того, что мастер не может найти в квартире или гараже все нужные ему инструменты. Чтобы этого не случилось, весь рабочий инструментарий должен храниться в специально отведенном месте – ящике для инструментов.

Какие бывают ящики для инструментов, каким требованиям они должны отвечать, и как сделать ящик для инструментов своими руками – об этом статья.

Разновидности ящиков для инструментов

По сути, ящик для инструментов представляет собой короб с крышкой или без, разделенный на несколько различных по размеру и форме отсеков. Маленькие ящички предназначены для хранения крепежа, в них могут лежать сверла, наконечники или другие небольшие детали. Как правило, такие боксы разделены на несколько отделений, каждое из которых имеет отдельную крышку. Такие ящики легко переносить, ведь весят они немного.

Более габаритные кейсы необходимы для хранения и транспортировки крупного инструмента, такого как молотки, пилы, дрели или электролобзики. Совсем огромные боксы понадобятся для содержания в них перфораторов, уровней или киянок. Такие ящики для инструментов часто делают на колесах, чтобы их можно было передвигать и транспортировать.

Профессиональные ящики для инструментов могут отличаться в зависимости от квалификации мастера: так сантехнику нужен один набор оборудования, а автомеханику – совершенно другой. Найти подобные боксы можно в строительных супермаркетах или в специализированных магазинах, часто они продаются в комплекте с самими инструментами.

Делятся кейсы на несколько категорий. Здесь учитывается не только их размер, но и конструкция, а также, материал изготовления. Конструктивно это могут быть:

  • Открытые короба с ручкой для крупных инструментов и облегчения их переноса с одного места в другое.
  • Многоярусные боксы со множеством мелких и крупных отсеков для комплексного хранения рабочих деталей и их облегченной транспортировки. Такой бокс можно закинуть в багажник авто или перенести в руках.

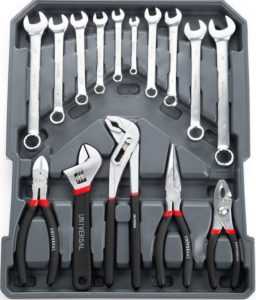

  • Компактные кейсы с эргономичной ручкой, содержащие весь инструмент, необходимый для мелкого ремонта или поездки на дачу.
  • Комоды, состоящие из нескольких выдвижных отсеков, как правило, используют стационарно по месту работы.
  • Пояса с инструментами нужны тем, кто работает на высоте или в труднодоступных местах.
  • Тележки – своеобразные ящики для инструментов на колесах, отличающиеся большими размерами. На таких устройствах передвигают очень габаритное оборудование, типа сварочных аппаратов, буров.

Важно! Выбирая ящик для своих инструментов, лучше отдавать предпочтение многофункциональным боксам, где каждой детали отведено свое место, а мелкие отсеки закрываются крышками. Иначе все инструменты рискуют смешаться в одну кучу во время транспортировки.

Из чего делают ящики для инструментов

Кейсы и боксы могут выполняться из различных материалов, но главное требование к ним одно – ящики должны быть легкими, так как сами инструменты весят достаточно много. Есть еще несколько нюансов, о которых нужно знать тем, кто покупает кейс для своего арсенала инструментов:

  • Дно ящика должно быть максимально толстым, так как именно на него давит вся масса содержимого.
  • Полный ящик при поднятии не должен деформироваться – стенки остаются перпендикулярными крышке и днищу. Если стенки прогибаются, это говорит о том, что прочность кейса недостаточная для такого набора комплектующих.
  • Хорошо, если материал короба огнестойкий, тогда дорогостоящий инструментарий уцелеет даже во время пожара.
  • Если в боксе будут зазоры, пыль и характерный для стройки мусор проникнут внутрь короба и загрязнят инструменты. А еще в таком случае содержимому грозит окисление и ржавчина из-за повышенной влажности.
  • Долговечность – немаловажный фактор, ведь стоит профессиональный бокс совсем немало, а нагрузка на него от металлических комплектующих будет существенной.

Сегодня самыми популярными материалами для таких ящиков считаются:

  1. Металл. Используют обычно алюминий, так как он достаточно прочный и, в то же время, легкий. Так же, для изготовления короба подойдет оцинкованное железо, толщиной более 0,3 мм. Такие боксы из металла не окисляются, служат долгие годы, не разбиваются при внезапном падении или ударе.

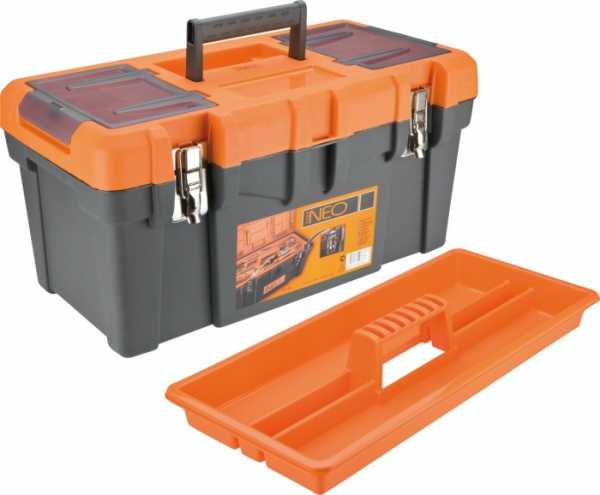

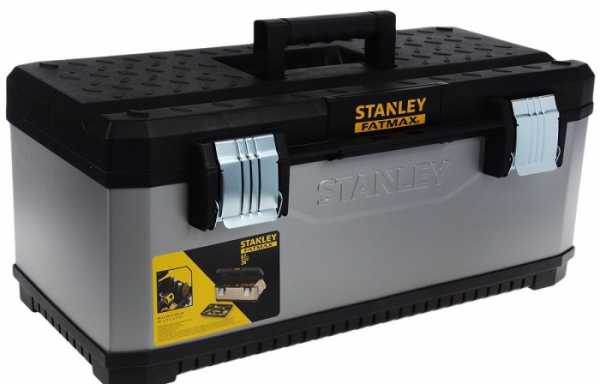

  2. Пластик – современный материал, отвечающий всем принятым нормам. Он и прочный, и легкий, и очень долговечный. Боксы из пластика могут быть самыми разными, отличается как их внешний вид, конструкция, габариты, так и оттенок и толщина самого пластика. Качество пластика должно быть высоким, хорошо, если он способен выдерживать повышенные температуры, не прогорает от искр, не трескается при значительном ударе.
  3. Древесина – самый доступный материал. Ящики из дерева, чаще всего, изготавливают сами мастера. Это очень удобно, так как можно учесть местечко для каждого инструмента из своего арсенала и оставить запасное место для того инструментария, приобретение которого пока только в перспективе. Короб изготавливают по индивидуальным размерам, делают специальные отсеки, крышки и затворы. Сложность конструкции деревянного бокса напрямую зависит от желаний хозяина и его умений.

Внимание! Все материалы должны соответствовать специальным нормам, ведь, если ящик сломается в самый неподходящий момент, все тяжелые инструменты выпадут на ноги (или на голову) несчастному хозяину.

Если ящик для инструмента металлический или деревянный еще можно сделать своими руками, то пластиковые боксы реально только купить.

Как сделать ящик для инструментов своими руками

Если хозяин принял решение изготовить короб для своего инвентаря самостоятельно, в первую очередь, ему необходимо определиться с размерами, и выбрать конструкцию бокса.

Для этого нужно осмотреть весь свой инструментарий, замерив самые габаритные элементы и учитывая мелочевку (болтики, гаечки, шайбы и прочее). По этим параметрам и вычисляются размеры самого контейнера и внутренних отсеков.

Конструкция ящиков для инструментов

Говоря о конструкции боксов, имеют ввиду не их форму, а способ открывания и наличие дополнительных секций. Стандартными считаются такие конструкции:

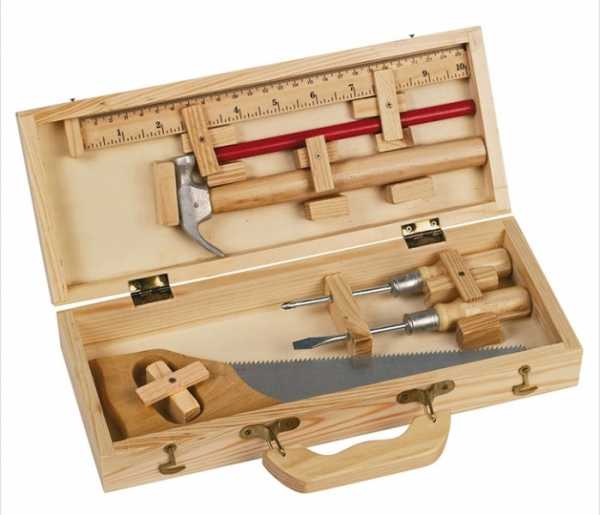

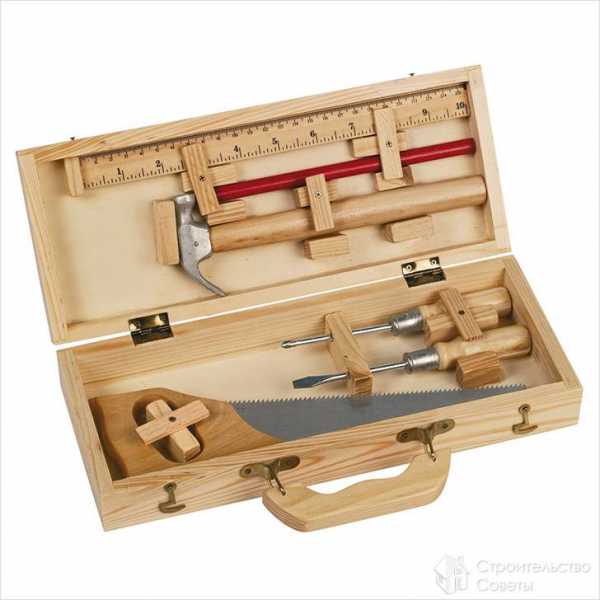

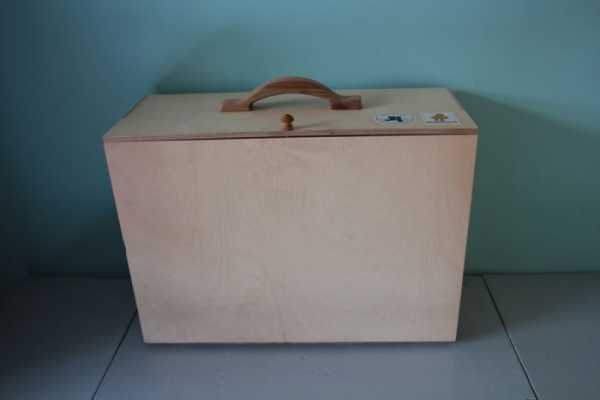

  • Кейс – переносной ящик прямоугольной формы с ручкой. Как правило, кейсы разделены на множество отделов, имеют съемные перегородки, позволяющие самостоятельно разделять пространство внутри ящика. Масса и габариты таких кейсов обычно небольшие.
  • Контейнер – более крупный ящик для множества инструментов. Как правило, он имеет форму трапеции с прямоугольным днищем. Внутри этого ящика так же есть перегородки, а могут быть и отдельные короба меньшего размера (складываются по типу матрешки). Секции такого контейнера могут выдвигаться наверх и в стороны, образуя целый «трельяж» с инструментами и крепежом. Большие ящики для инструментов такого типа могут оснащаться колесами, что очень удобно и практично.
  • Мультибоксы располагаются вертикально и ящики в них выдвигаются по направляющим, как в обычном комоде.

Своими руками проще всего будет изготовить кейс для инструментов, ведь в этой конструкции нет сложных механизмов и шарниров, с помощью которых выезжают дополнительные секции.

Важно! Хотя и контейнер с ящиками, складывающимися в несколько этажей, вполне реально соорудить своими руками. Для этого каждую пару «этажей» следует скрепить металлическими скобами, обеспечивая элементам подвижность (как на рисунке ниже).

Воплощение идеи в жизнь

Если говорить о материале для самостоятельного изготовления ящика, то, конечно, проще всего работать с деревом. Для первого опыта лучше выбрать недорогую древесину – для бокса вполне подойдет струганная доска хвойных пород.

Весь процесс изготовления ящика для инструментов состоит из нескольких этапов:

  1. Составляют чертеж будущего бокса. Для этого используют обычный ватман и линейку или профессиональную программу типа «Автокад».
  2. Полученный чертеж переносят на древесину с помощью простого карандаша или маркера.
  3. Вырезают детали по контуру, используя электролобзик или пилу.

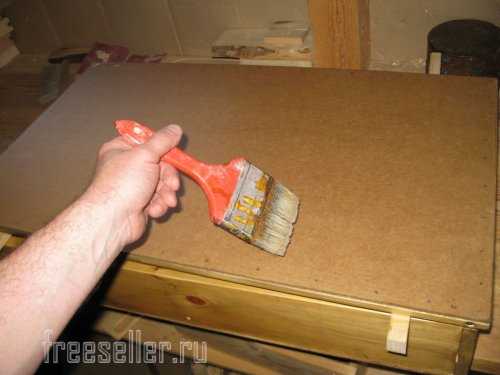

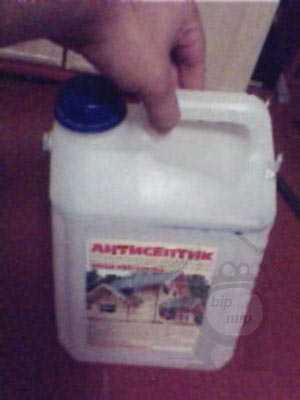

  4. Обрабатывают дерево антисептическими средствами или морилками, чтобы предотвратить его гниение и сделать «несъедобным» для насекомых и грызунов.

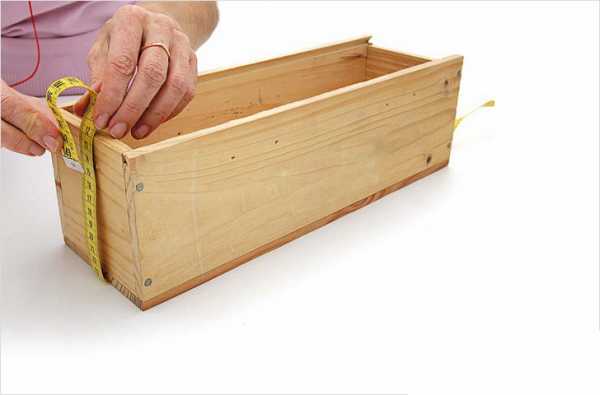

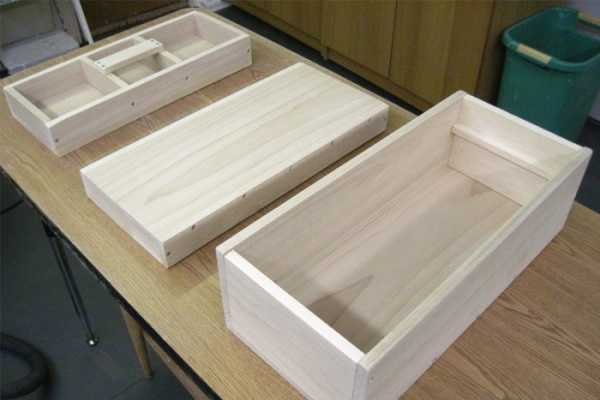

  5. Собирается коробка. Теперь все детали нужно соединить в единую конструкцию, согласно чертежу. Для этого лучше всего использовать столярный клей, который наносят на торцы деталей и прижимают их друг к другу на несколько секунд.
  6. Лучше дополнительно зафиксировать элементы ящика саморезами, следя за тем, чтобы дерево не треснуло при ввинчивании крепежа.

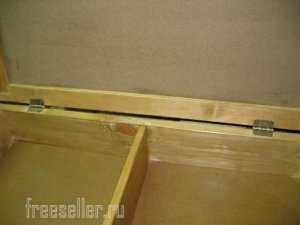

  7. Устанавливают крышку, используя обычные петли или другое приспособление, соответствующее типу открывания ящика.
  8. Крышку оснащают ручкой для переноса и транспортировки бокса с инструментами.

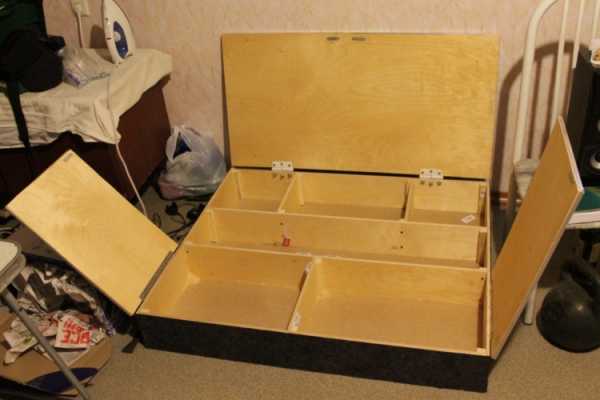

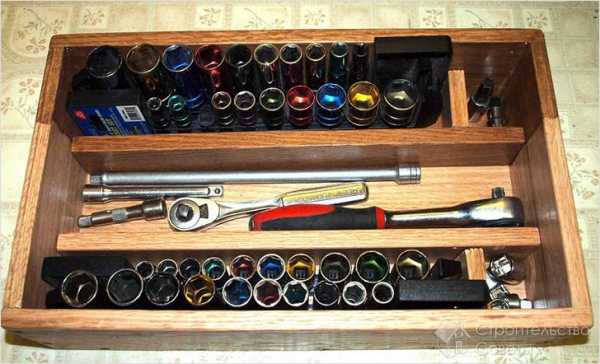

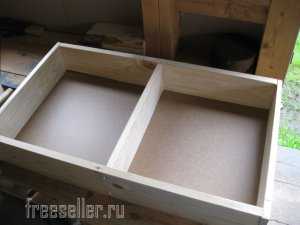

  9. Внутри короб размечают на секторы, учитывая схему и чертеж. Вырезают из доски дополнительные перегородки и крепят их на место с помощью клея и саморезов.
  10. Стенки, дно и крышку ящика шлифуют несколькими видами шлифовальной бумаги, затем окрашивают или покрывают несколькими слоями лака.

Ящик готов к использованию, осталось лишь заполнить все его отсеки соответствующими инструментами и крепежом.

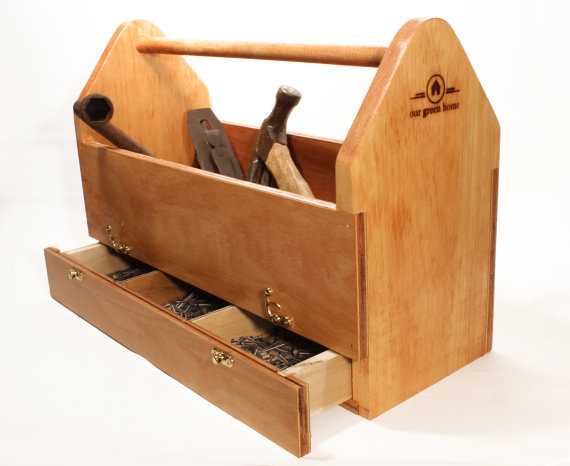

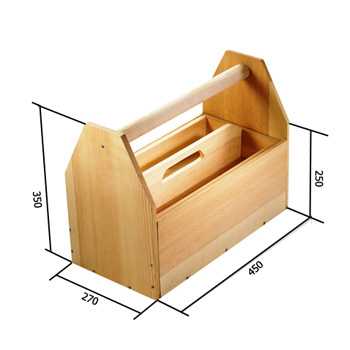

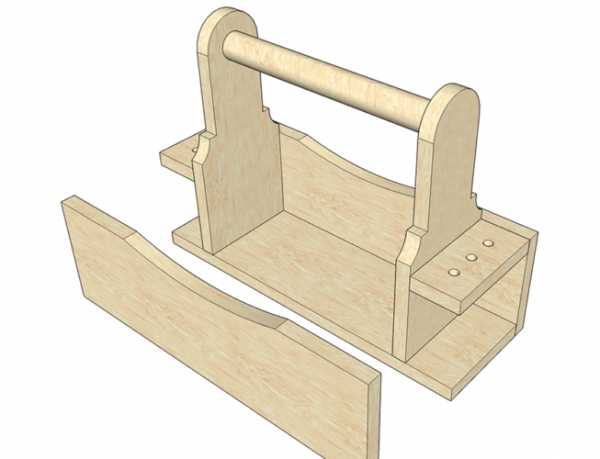

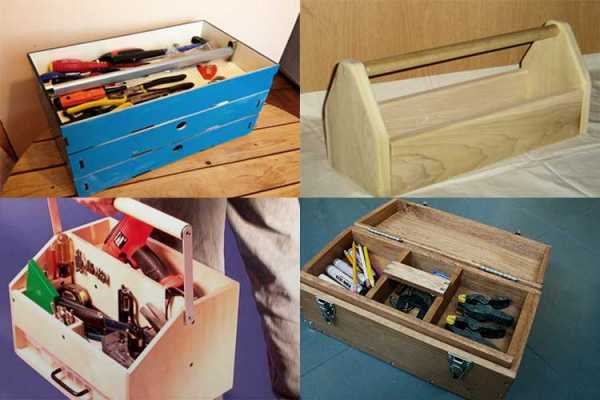

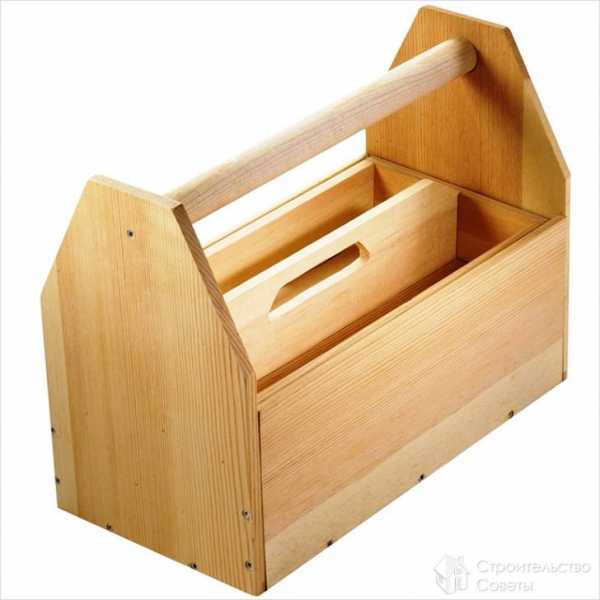

Самый простой ящик для инструментов

Новичкам столярного дела предлагается более простая конструкция бокса для инструментов – обычный короб с ручкой, но без крышки. Преимущество такого ящика заключается в том, что он подходит для инструментов различного размера, при желании, сюда можно поместить даже водяной уровень или перфоратор, а можно изготовить миниатюрный бокс для «квартирного» мастера.

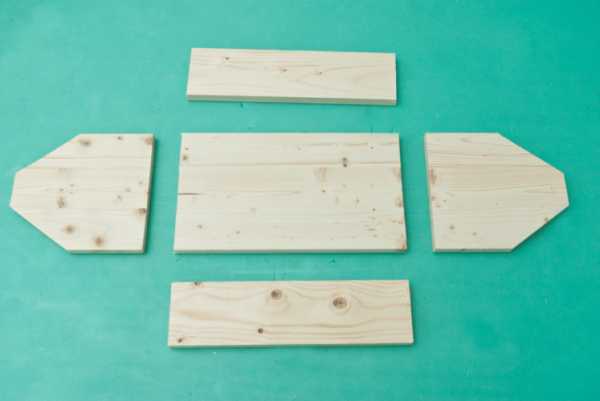

Состоит такой короб всего из шести деталей:

  • двух длинных боковых элементов;
  • двух коротких сторон, высота которых должна превышать высоту длинных боковин, так как сюда будет крепиться ручка;
  • днища, которое следует изготовить из цельного куска дерева, так как именно дно воспринимает нагрузку от веса инструментов;

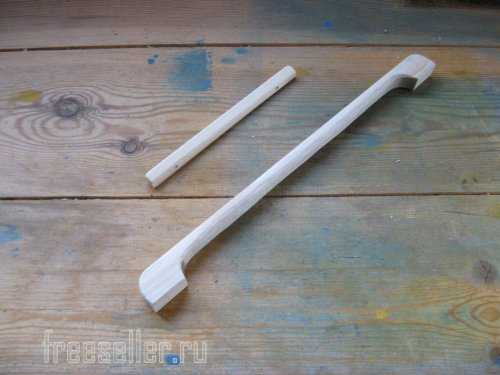

  • ручки, роль которой может сыграть брусок, планка или отрезок круглого сечения – выбор зависит от размера короба и предполагаемой массы его содержимого.

При желании, конструкцию можно дополнить внутренними перегородками или усложнить ее отсеками с крышками либо дверцами.

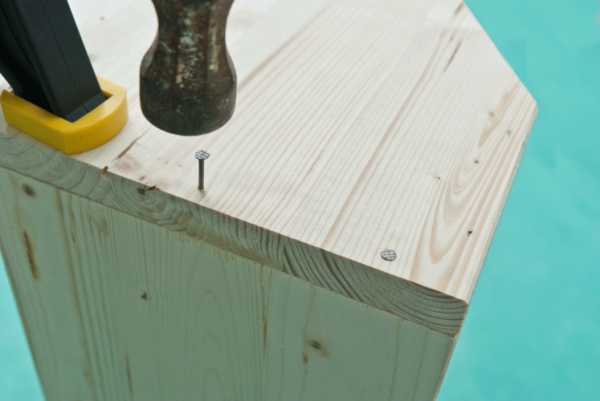

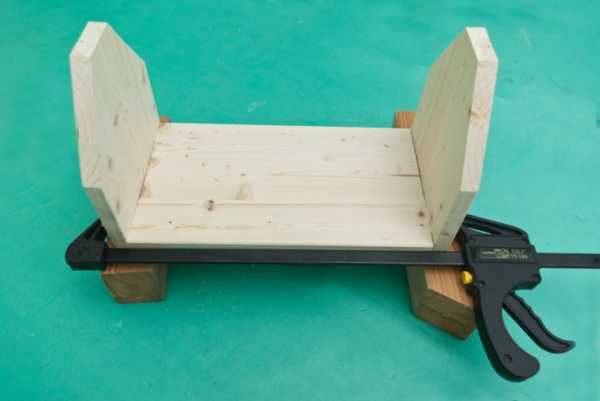

Все элементы собираются в одну конструкцию, фиксируются столярным клеем, затем дополнительно крепятся саморезами. Особенное внимание нужно уделить крепежу ручки – он должен быть прочным и надежным.

Самостоятельно собрать ящик для инструментов можно не только из досок, в зависимости от арсенала инструментария, может использоваться фанера, ДСП, OSB, оцинкованный металл или листовой алюминий.

Нет ничего сложного в изготовлении такого бокса, а плюсы изделия очевидны: инструменты и крепеж будут находиться в определенном месте, в любой момент достаточно достать ящик из кладовки или гаража и выполнить необходимый ремонт.

bouw.ru

Сделайте свой ящик для инструмента под собственные нужды, удобный и практичный

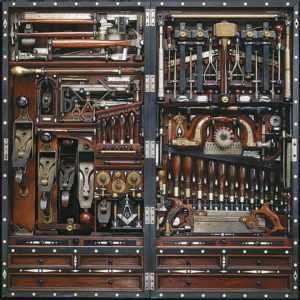

Образ мастера неразделим с ящиком для инструментов, который он держит в руке.

Причем это не просто элемент изобразительного фольклора, а функциональное приспособление. Рано или поздно количество инструмента доходит до критической массы, и все это богатство необходимо как то упорядочить.

Кроме того, есть инструмент, который нельзя хранить просто навалом. Например, напильники или сверла. От трения друг о друга, эти предметы тупятся. Да и во время работ, валяющийся как попало инструмент, вынуждает вас тратить время на его поиски.

При необходимости взять набор для ремонта на выезде, например – вы едете на выходные к себе на дачу, нужна тара для переноски. Или вы хотите разделить слесарный и столярный инструмент. А комплект для гаража вообще не должен мешаться с остальными принадлежностями для домашнего ремонта.


Итак – нам нужен ящик для хранения нужных приспособлений, расходных материалов и крепежных элементов. В продаже предлагается множество вариантов, удобных, компактных, практичных. Некоторые являются настоящими произведениями искусства. Однако они стоят определенных денег.

Выход один – изготовить ящик для инструментов своими руками

Для начала, определимся с предназначением. Каким вообще может быть ящик под инструменты?

Переносной ящик для инструмента

В него помещается небольшое количество предметов, обычно комплектация соответствует роду работ. Такой ящик должен иметь крепкий замок, чтобы он случайно не раскрылся при транспортировке. Во время движения инструмент не должен болтаться внутри, каждый элемент имеет свою нишу, и по возможности закрепляется.

Стационарный инструментальный ящик

Правда, это понятие относительное. Просто такой ящик не носят с собой к месту выполнения работ. Его можно аккуратно перемещать в пределах мастерской. В такой конструкции не предусмотрены крепления для инструментов, но они разложены по отсекам и, как правило, разделяются по группам.

Специализированный ящик под инструмент

В отличие от двух первых вариантов, такое хранилище предназначено для определенной группы приспособлений. Например, гаечных ключей, или набора бит и сверл для шуруповерта. Кроме основного содержания, в такие ящики обычно кладут и материалы для обслуживания.

Подобные приспособления удобней универсальных, но их потребуется несколько штук.

Поэтому перед изготовлением, надо определиться, какой именно вариант вам нужен. Для начала, проведите инвентаризацию своих инструментов. Разложите их по группам и размерам. И вам сразу станет ясно, сколько ящиков, и какого размера они вам понадобятся.

Как сделать ящик для инструментов

Выбираем материал:

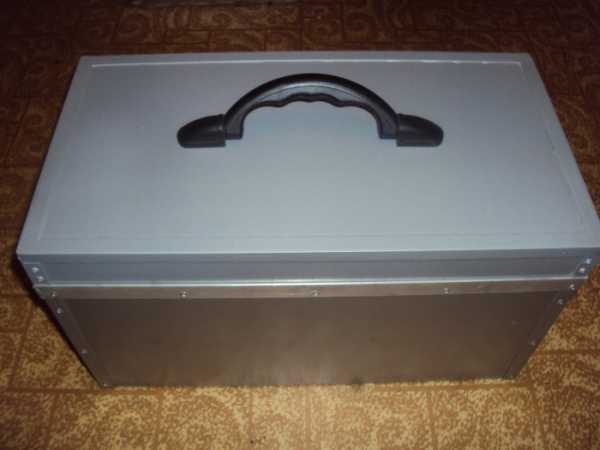

  • Ящик для инструментов металлический. Сделать его не так просто. Может понадобиться сварка. Самостоятельно изготовленная коробка из стали будет слишком тяжелой для переноски, но у нее есть и преимущества.Тяжелый и громоздкий инструмент не так быстро разобьет ячейки. Можно не слишком церемониться с аккуратностью укладки ключа 38х52 весом пол килограмма. Увесистый набор накидных головок не проломит деревянное дно.А вот для приспособлений с острой заточкой, или напильников – он не подойдет. Оптимальный вариант – установка такого ящика под верстак. Только необходимо установить ограничителя, чтобы тяжелый поддон не упал вам на ноги. Изготавливая мобильный или переносной вариант – можно использовать тонкую жесть, и выполнить ящик по примеру фабричных конструкций.
  • Еще один вариант для подражания – железная тележка с ящиками для инструмента и принадлежностей. Такая конструкция популярна в автосервисах. Для домашней мастерской – это идеальный вариант, только изготовление сопряжено с техническими сложностями;
  • Если нужна такая же прочность и функционал – попробуйте изготовить ящик для инструментов из фанеры. Прочность немного уменьшится, но обрабатывать такой материал куда легче.Прежде чем изготовить ящик своими руками – нарисуйте чертежи. Поделка должна быть аккуратной, и соответствовать размерам вашего инструмента.Для основного корпуса выбирайте толщину 8-10 мм. Колесики (если они вам нужны) покупаете в магазине хозтоваров. Все соединения должны быть на шурупах. Гвозди быстро разболтаются. Стыки дополнительно промазываете клеем ПВА. Ящики с ячейками можно делать их фанеры 6-8 мм. Каркасные стенки из материала потолще, дно и ячейки более тонкие. Если инструмент не слишком тяжелый – в качестве направляющих выбираем бруски дерева твердых пород. Можно прикрутить металлические уголки.

    Обратите внимание

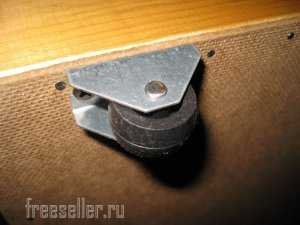

    Если вы располагаете дополнительными средствами – купите роликовые направляющие в магазине аксессуаров для мебели.

    Тогда вы не будете бояться, что ящик упадет вам на ноги. Широкие и невысокие поддоны отлично разделяются на секции внутренними перегородками. Чем их больше – тем легче рассортировать инструмент и расходные принадлежности по предназначению. Ящик для инструментов, изготовленный своими руками – предоставляет широкие возможности для творчества;

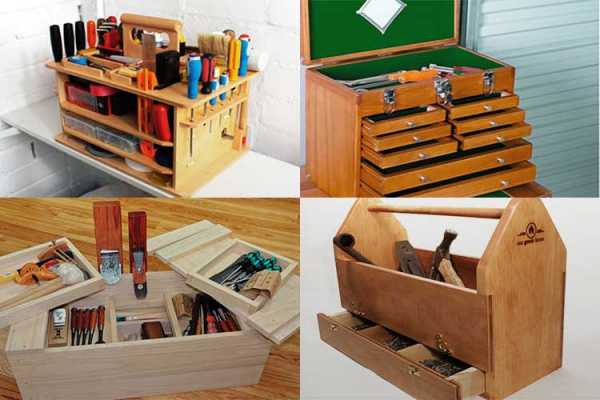

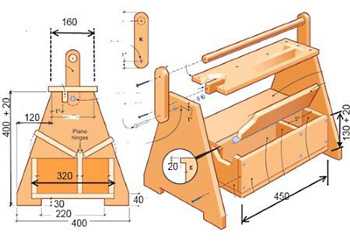

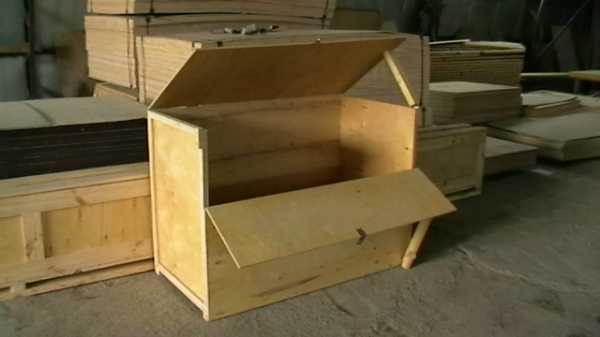

  • Деревянный ящик своими руками. Это классика столярного дела. Чертежи такого переносного хранилища печатались в журнале «Юный техник» еще 50 лет назад.Для изготовления потребуется доска толщиной 10-20 мм и ножовка по дереву. Это собственно все. Поэтому, несмотря на множество современных конструкций, мастера старой школы выбирают именно этот вариант. Классическая конструкция не предусматривает отсеков и ли иных функциональных приспособлений. Просто глубокая коробка и удобная ручка по всей длине. Такая форма рукояти имеет практическое значение. Если вес инструмента распределен неравномерно, всегда можно найти точку центра тяжести, поэтому нести ящик всегда удобно;
  • Практичным дополнением будет вставная секция с собственной ручкой, которая по высоте занимает 50% ящика. Эта вставка используется для мелкого инструмента (отвертки, шило, небольшие ключи) и расходных материалов (сверла, биты для отвертки и пр.). Изготовить ее можно из фанеры или более тонкой древесины.В нижнем (основном) отсеке располагается крупный инструмент. Молоток, дрель, рубанок, крупные пассатижи;

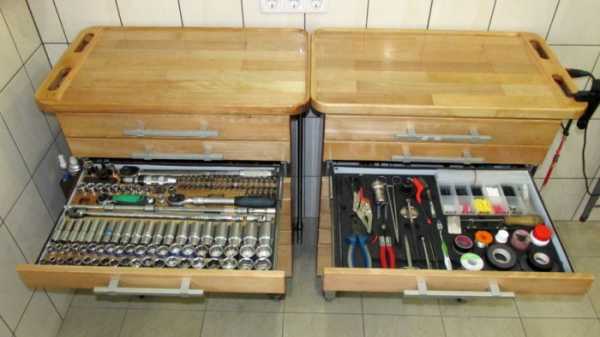

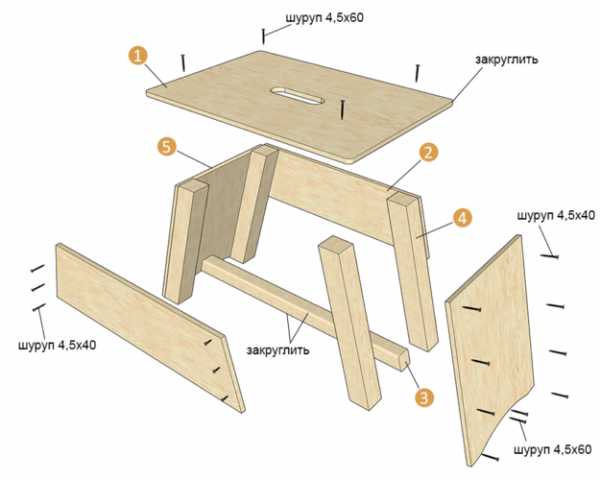

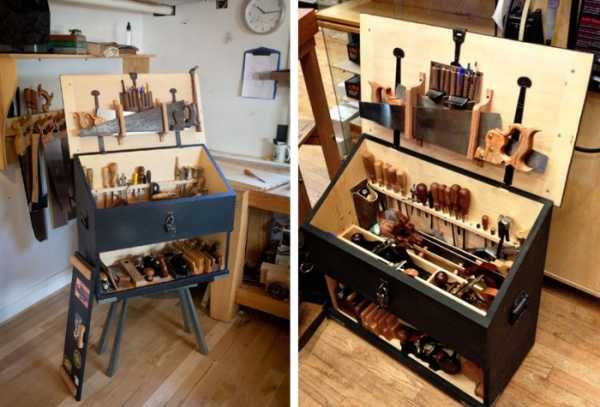

  • Если деревянный ящик не требует постоянной переноски – можно изготовить коробку с выдвижной крышкой. Таких емкостей делают несколько, одинакового размера. Они размещаются на стеллажах, на торце делается опись, какое там содержимое.Из дерева и фанеры можно сделать совершенно иную конструкцию. Ящик-трюмо (только без зеркал).

Дверцы представляют собой дополнительные ячейки, которые при открывании образуют площадку с инструментами размером с заднюю стенку верстака. Ящик не предназначен для переноски, но с места на место его аккуратно можно переставить. Поэтому сверху есть рукоятка.

Внутреннюю секцию можно усложнить небольшими ящиками, в которые складываются самые мелкие предметы. Если не предполагается слишком тяжелого инструмента – соединения, как и в предыдущем варианте, клей ПВА и саморезы по дереву.

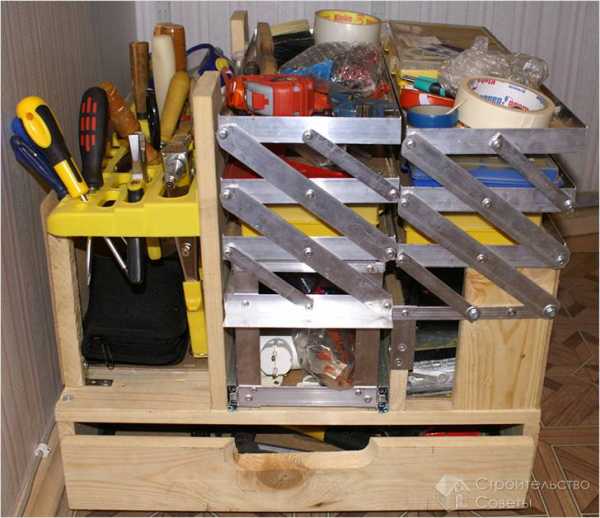

Комбинированный ящик для инструментов своими руками

Приспособление станет практичней, если подойти к изготовлению его творчески. Можно применить различные материалы – дерево, фанеру, металл, пластиковые готовые секции. На иллюстрации мы видим пример комплексного подхода.

Основная часть и секция для крупногабаритного инструмента выполнена из доски 12 мм толщиной. На силовой стенке размещен фабричный органайзер, купленный в магазине хозтоваров. Из алюминиевых обрезков изготовлены плоские ящички с Z-образным механизмом складывания. Там размещаются сверла, шурупы, болты и гайки.

Делать ручку для переноски такого ящика бессмысленно. Он слишком тяжел, чтобы стать мобильным. Однако вы всегда можете поставить его там, где инструмент должен быть под рукой.

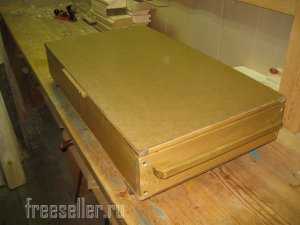

Если инструмента немного – есть компактные конструкции. Таким ящиком удобно пользоваться во время работы, и он достаточно легкий для переноски. Изготавливается из фанеры толщиной 6-8 мм. Это удобный вариант для кладовки или балкона. Для мастерской он слишком маленький.

Или совсем оригинальная конструкция, собранная из фанеры без единого гвоздя.

Как видите, даже такой простой атрибут домашнего мастера, как ящик для инструмента – может иметь множество вариантов исполнения. Какой из них выбрать – решать вам.

Органайзер для инструмента. Видео подробной сборки удобного ящика с приведением размеров и способов изготовления.

obinstrumente.ru

Делаем ящик для инструментов своими руками

Существует множество профессий, в которых применяются различные виды инструментов. Чаще всего для их хранения приобретаются ящики для инструментов, но иногда качественное хранилище легче сделать своими руками

Если вам интересен тот или иной вид ремесла, и вы не сидите дома, сложа руки, естественно, у вас собирается достаточно большое количество инструментов. Чтобы ваши инструменты были всегда под рукой и надежно сохранялись, им необходимо обеспечить систему сохранности в виде отдельного закрытого пространства под названием ящик для хранения инструментов. Помимо сохранности, использование такого ящика очень поможет в работе, так как наполнение будет аккуратно рассортировано по отсекам и в дальнейшем можно найти необходимое приспособление «вслепую». Так же это приспособление нужно автовладельцам, а точнее обладателям грузовых машин и газелей. В машине ящик должен быть хорошо закреплен. А это значит, что при его изготовлении своими руками, нужно хорошо продумать где он будет находится в авто и как его там закрепить.

Для чего необходим ящик?

Определитесь с двумя критериями:

  • будете ли вы только хранить в нем инструменты, либо же он вам необходим и для удобства транспортировки?
  • какие размеры инструментов вы предполагаете в нем хранить?

Классификация ящиков

По материалу корпуса:

  • пластиковые – легкие по весу, удобные в обиходе и для транспортировки;
  • металлические – намного тяжелее пластиковых, но в тоже время намного прочнее, устойчивее, имеют более жесткую конструкцию, не могут быть больших размеров из-за тяжести металла;
  • металлопластиковые гальванизированные – легкие, прочные и вместительные, пригодные как для хранения, так и транспортировки профессиональных инструментов. Но все эти достоинства определяют и соответствующую цену — она может составлять от 150$ до 500$ и выше.
  • деревянные — самый доступный материал для изготовления ящика для инструментов. Тем более что своими руками проще делать именно из этого материала, а точнее из фанеры 10 16 или 18 мм.

По типу хранимых инструментов:

  • ручной инструмент – как правило, представлены одним большим отсеком для крупных инструментов (отвертки, молотки, ключи) и 2-3 маленьких для более мелких инструментов;

  • электрический инструмент – это кейс, функционально предназначенный для сохранности и перемещения определенного электроинструмента. Чаще всего имеет один основной отсек собственно для устройства и несколько углублений для оснастки.

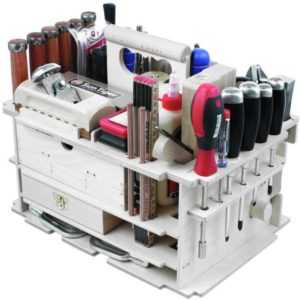

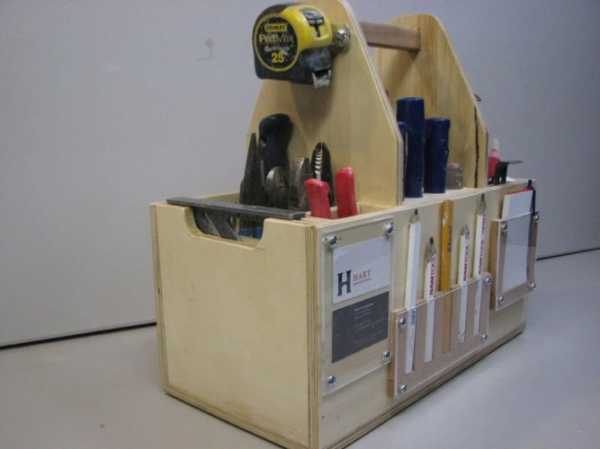

  • органайзеры – ящики, предназначенные для размещения большого количества различных по размерам инструментов. Имеют много отсеков, заслуживают внимания модели с модульными перегородками, которые для удобства владельца можно переставлять с одного места в другое.
  • профессиональный инструмент – особый вид кейсов с определенными посадочными местами для конкретных инструментов, более стойких к падениям и неблагоприятным условиям окружающей среды.
  • непрофессиональный инструмент – представляет из себя ящики как небольших, так и достаточно больших размеров со множеством отсеков, и ниш для различного рода инструментов, часто это кейсы в виде сумок.

Существует много фирм по производству ящиков для инструментов, такие как stanley , fit–американские фирмы, keter – не менее популярная израильская фирма, испанская фирма tayg, немецкая Kroft и многие другие, отличающиеся качеством и ценой на продукцию.

Как альтернатива всем этим фирмам – возможность изготовить ящик для инструментов своими руками. Вы сможете таким образом сэкономить на стоимости и получить вполне конкурентоспособный вариант, отвечающий именно вашим требованиям.

Виды ящиков

Ящики для инструментов, изготовляемые в домашних мастерских, в основном их делают из древесины, и они имеют разнообразные формы. Популярны и просты в изготовлении ящики классической формы — «лукошко». на втором и третьем месте — ящик в форме сундука — контейнер, и в форме кейса.

Материалы для изготовления ящика для инструментов

  • деревянные доски толщиной 15-25 мм
  • круглый деревянный стержень нужной длины
  • шурупы-саморезы, клей для дерева, наждачная бумага для зачистки поверхностей
  • набор инструментов – шлифовальная машинка, электродрель, электролобзик, шуруповерт
  • измерительные инструменты – линейка
  • отвертка, молоток

Этапы изготовления

  1. Идентифицируем наш ящик с набором инструментов, которые в нем будут храниться – учитываем количество, размеры, вес инструментов.

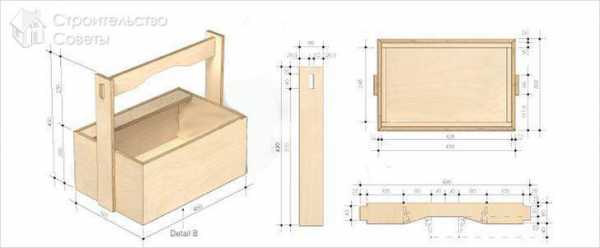

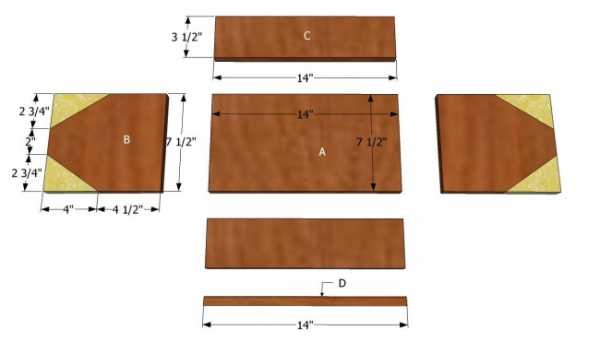

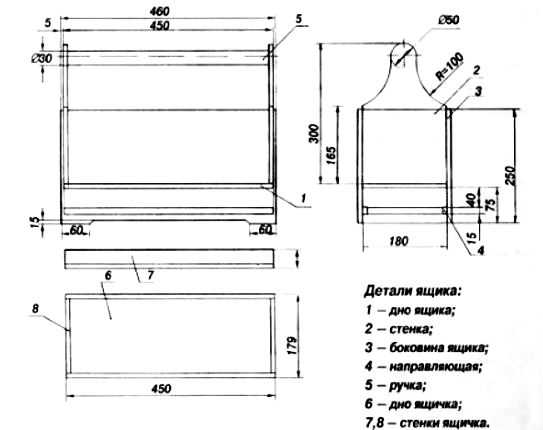

  2. С учетом всех этих требований разрабатываем чертеж будущего самодельного ящика, количество отсеков в нем.
  3. Делать будем из 16мм фанеры. Размеры:
      дно — 418х238 — 1шт
      боковые стенки — 230х418 — 2 шт, 270х350 — 2шт.
      планка под ручку — круглой или овальной формы, длинной 418мм и овального сечения 35х23мм
      саморезы 3,5х35 — 24шт
  4. Подготавливаем и обрабатываем поверхность досок, из которых изготавливаем ящик – убираем грязь, краску, зазубрины, неровности.
  5. Разработанный ранее чертеж переносим на формы заготовок.

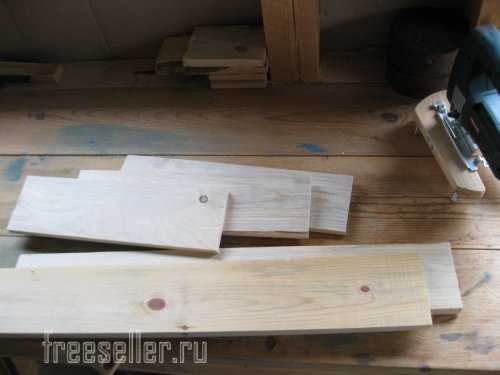

  6. Согласно нанесенного на доску чертежа электролобзиком вырезаем заготовки.
  7. С помощью наждачной бумаги шлифуем поверхности наших заготовок, обеспечивая идеальную гладкость и точное соответствие размерам. Это обеспечит нам полное сопряжение деталей и качественное прилегание друг к другу.
  8. Определяем с помощью маркера места крепления деревянной ручки на противоположных стенках ящика и просверливаем два отверстия, в которых будет располагаться ручка. Отверстия должны быть глухими (глубиной 10-15 мм) и соответствовать диаметру цилиндрического стержня, из которого изготавливается ручка. Или же крепим планку для ручки на саморезы.
  9. Намечаем маркером и саморезом сверлим ряд отверстий для подготовки и облегчения будущей сборки ящика.
  10. Проклеиваем клеем для дерева поверхности стыковочных швов и производим собственно сборку, используя саморезы и шуруповерт.
  11. Проклеиваем предварительно клеем ручку и вставляем в подготовленные для нее отверстия.
  12. Готовую модель нашего ящика покрываем лаком, одним из видов акриловых красок для защиты от влаги и повреждений
  13. Производим непосредственно сборку. Для этого предварительно проклеиваем торцевые поверхности (швы), образуемые при стыковке деталей, а также ручку в местах соединения с боковыми стенками. Последовательно производим сборку при помощи саморезов и шуруповерта.
  14. В целях предотвращения попадания влаги на поверхность ящика и придания ему эстетического вида, наносим на внешнюю поверхность акриловую краску либо лак.

Используя такую технологию можно изготавливать ящики более сложных конструкций, создавая за счет перестенков необходимое количество отсеков и ниш.

По этой же технологии возможно изготовление закрытого ящика, который более надежен и удобен для транспортировки инструментов.

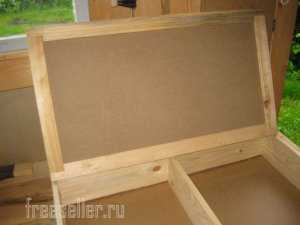

Дополнительные этапы при изготовлении ящика с крышкой

  1. Определяемся с размером крышки, делаем чертеж и изготавливаем крышку по технологии, идентичной изготовлению самому ящику.

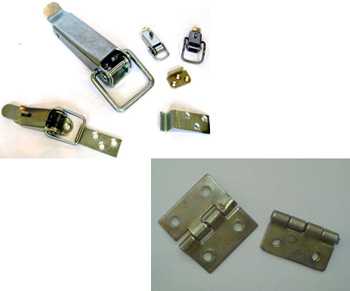

  2. Подбираем специальные петли для крепления крышки к корпусу ящика и для крепления навесного замка.
  3. Подбираем центральную ручку и монтируем ее к корпусу.
  4. Крепим крышку к корпусу, используя парные либо рояльные петли и шуруповерт.

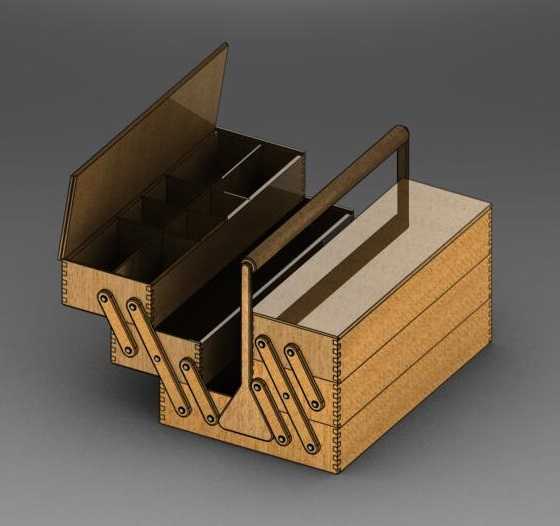

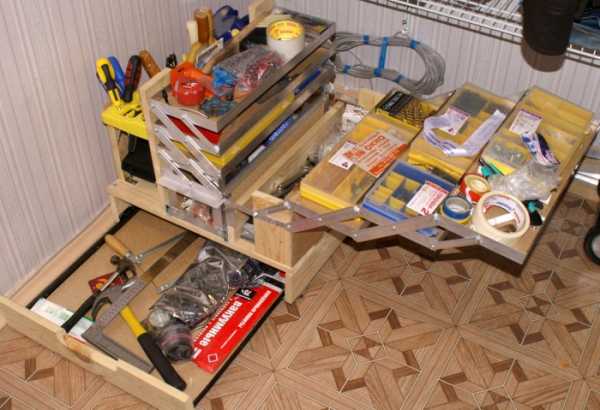

Для самостоятельного изготовления популярных ныне ящиков-трансформеров придется поломать больше голову, но осуществить эту идею вполне реально.

Для этого с помощью компьютерных программ необходимо разработать желаемую вами конструкцию, воплотить же в реальность ее вам поможет набор необходимых элементов, которые можно приобрести в специальных магазинах. Количество и сложность выбираемых элементов зависит от ваших требований, предъявляемых к ящику. Сборку можно произвести на деревянном основании, используя алюминиевые полоски и уголки. Крепеж производится с помощью заклепок.

Если вы человек целеустремленный и творческий, то процесс изготовления ящика для инструментов не составит особого труда, но, увидев плоды этого труда, вы повысите свою самооценку и сэкономите бюджетные средства.

www.m-deer.ru

Ящик для инструментов своими руками

Каждый мужчина, который что-то делает в своём доме собственноручно, знает, что со временем количество используемых инструментов увеличивается и подчас бывает сложно держать их в одном месте достаточно компактно. К тому же, если дело касается их переноски или транспортировки, то это тоже будет создавать определённые проблемы. Однако выход есть и им, несомненно, является ящик под инструменты.

Какой ящик нужен?

Итак, в любом строительном магазине, как правило, можно найти не только материалы и инструменты, но и ящики для их хранения, как сопутствующий товар. Можно конечно приобрести его, но наверняка любому мастеру будет гораздо приятнее использовать ящик для хранения инструментов, изготовленный своими руками, как ещё одно доказательство своего мастерства. И первоначальным этапом изготовления должно быть принятие решения относительно того, какой именно ящик необходим в том или ином случае.

Например, если речь идёт о домашнем использовании время от времени, то можно обойтись и простым вариантом, по сути являющимся коробкой с ручкой, а если имеет место частое использование достаточно большого количества инструментов, например, в силу служебных обязанностей, то вполне уместным будет использовать крупный ящик органайзер. Решение необходимо принимать индивидуально и когда оно будет принято, можно переходить к изготовлению.

Этапы изготовления

Когда речь идёт об изготовлении ящика для инструментов, нужно знать, что этот процесс можно условно разделить на несколько этапов.

  • Планирование. На данном этапе необходимо произвести предварительные расчёты материалов, которые потребуются и составить подробный чертёж будущего ящика. Чертёж можно выполнить, как обычным способом, то есть с использованием чертёжных инструментов, так и при помощи специальных компьютерных программ, в которых можно даже посмотреть примерный результат всех действий.

  • Подготовка необходимых материалов. Необходимо подготовить достаточное количество предполагаемых к использованию материалов и инструментов. В каждом конкретном случае этот набор будет индивидуальным, но вряд ли можно будет обойтись без измерительных инструментов, элементов крепежа, столярных и слесарных инструментов, вроде ножовки и молотка.
  • Изготовление. На этом этапе, как не трудно догадаться, происходит непосредственное изготовление ящика. Здесь необходимо остановиться несколько подробнее.

Изготовление ящика для инструментов

В качестве примера того, как изготовить ящик для инструментов, предлагаем к рассмотрению простой его вариант. Он будет представлять собой средних размеров ящик, оборудованный ручкой для переноски. В качестве материала изготовления, в принципе, можно использовать самые различные материалы. Может подойти и металл, и фанера, и даже пластик. Решать, что использовать нужно, исходя из личных предпочтений, но традиционно, для этих целей используется обрезная доска хвойных пород, как наиболее простой в обработке и доступный материал, обладающий достаточно неплохими качествами.

Итак, чтобы изготовить деревянный ящик для инструментов, необходимо для начала перенести заранее изготовленный чертёж на материал. Для этого можно использовать линейку и карандаш. После того, как данная работа будет проделана, нужно при помощи ножовки или электролобзика выпилить составные части будущего ящика. В данном случае, речь идёт о простом варианте без крышки, поэтому должно получиться 5 составных частей. То есть, 4 стенки и дно ящика. Размеры этих элементов должны быть определены, исходя из необходимых в каждом конкретном случае.

После того как составные части будут изготовлены, их необходимо скрепить между собой.

Места соединения необходимо тщательно обработать и зачистить, после чего на них наносится столярный клей, и детали крепко прижимаются друг к другу. В таком виде уже получивший форму ящик оставляется до полного высыхания клея.

После того как это произойдёт, нужно для достижения наибольшей прочности изделия дополнительно пробить места соединения элементов гвоздями или скрутить саморезами. Как только эти работы будут завершены, приделайте к ящику ручку. Для этого можно взять простую деревянную рейку и прикрутить или прибить её гвоздями к ящику. Имеются в виду верхние грани торцевых стенок ящика.

На этом основные этапы изготовления ящика для инструментов можно считать законченными. В качестве дополнения можно дополнительно обработать готовое изделие при помощи наждачной бумаги различной дисперсии и покрыть его лаком либо пропитывающим составом, вроде морилки, для защиты дерева от воздействия влаги.

В заключение, стоит сказать, что данный вариант того, как сделать ящик для инструментов, самый простейший, в силу чего его изготовление под силу любому новичку. По прошествии времени, может быть и скорее всего, будут изготовлены другие варианты, но первый свой ящик для инструментов наверняка запомнится.

Видео

Этот ролик посвящен изготовлению ящика для инструментов.

www.stroitelstvosovety.ru

Самодельный ящик для инструментов |

Удобный и вместительный ящик для инструментов, это мечта практически любого мастера. Аккуратно сложенные инструменты, которые всегда под рукой и в полном порядке, это почти залог приятной и эффективной работы. Причём, удобный ящик можно изготовить практически из чего угодно, что есть у вас в арсенале.

Как сделать переносной ящик для инструментов из пластиковой канистры:

Конечно, счас развелось много различного рода пластиковых изделия, и специальные ящики для инструментов тому подтверждение, удобные, лёгкие, эргономичные, трансформируются, есть даже водонепроницаемые. Но не каждому по карману такое удовольствие, потому и приходится импровизировать. Ящик для инструментов, или под, что б это ни было, можно сделать из пятилитровой баклаги или канистры или большого бидона. И ещё вам понадобятся петли, их можно купить, а можно вместо них просто пришить кусочек кожи, крепкой ткани, или поступить как я – использовать обыкновенную бельевую верёвку.

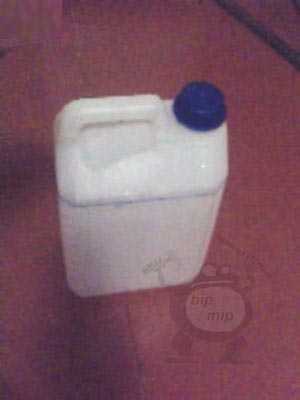

Первостепенное что необходимо сделать, это разметить заготовку, то бишь провести маркером или карандашом линию, по которой потом нужно отпилить верхушку от канистры.

Проводим линию отпила и пилим

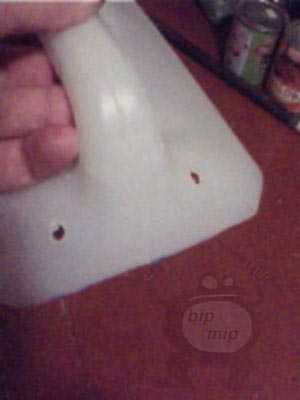

Далее следует в полученной верхней крышке проделать одно отверстие впереди и два сзади (я брал сверло, нагревало его на огне, и проплавлял отверстия – так делать удобнее и правильно, потому как, если их сверлить, то пластмассу может разорвать). В переднее отверстие нужно вкрутить болтик – он будет выступать в роли своеобразной застёжки.

ОтверстияБолтик-застёжка

Таким же точно образом необходимо проделать отверстия и в нижней части канистры, зеркально отображая соответственно верхней крышки.

Дырочка под застёжкуОтверстия в нижней части пластиковой канистры

А дальнейшие действия банальны и просты. Вы просто берёте и просовываете в отверстия бельевую верёвку, и завязываете хорошенько узелки. В переднее отверстие нижней части нужно просунуть петельку и завязать узелок – этот узелок будет выступать в роли застёжки.

Делаем петельку

И подобным образом нам необходимо сделать импровизированную «дверную» петлю которая свяжет между сбою обе детали ящика, крышку с самим дном ящика.

Продеваем верёвкуФиксируем верёвку узелками

Вся эта конструкция работает очень просто, узелки и петелька под весом инструментов не даёт ящику раскрыться, когда вы его берёте за ручку канистры.

Закрытый ящик (петелька накинута на болтик)Снимаем петельку с болтика и открываем ящик

Таким образом у меня получился легкий, практичный и вместительный ящик для инструментов, который к тому же не жалко приспособить под, что угодно, да и к тому же (если нужно) в него можно набирать воду, песок, строительный мусор. Да и вообще, благодаря такой вот трансформации, обыкновенная канистра стала многофункциональной ёмкостью.

bip-mip.com

Самодельный выдвижной ящик для инструмента » Полезные самоделки

Привет самодельщикам и домашним мастерам! Наверное, каждому самодельщику, работающему над изготовлением самоделок в домашних условиях, приходилось сталкиваться с проблемой хранения инструмента. Причем в данном случае, проблема по большей части состоит не в том, в чем хранить инструмент, поскольку для этого можно сделать или подобрать подходящий ящик или кейс, а в том – куда приткнуть этот ящик, чтобы он не мозолил глаза и не мешал другим членам семьи. Можно конечно убрать этот ящик куда-нибудь на антресоли или задвинуть поглубже в шкаф, однако в этом случае ящик будет долго и неудобно доставать, а ведь инструмент всегда должен быть под рукой. Когда некоторое время назад, я сам столкнулся с подобной проблемой, мне пришла интересная идея, сделать выдвижной ящик для инструмента, для хранения его под кроватью. И действительно, надо сказать, что как правило, пространство под кроватями, диванами и т.п., достаточно редко используется для хранения крупногабаритных вещей в силу того, что оно очень ограничено по высоте. Однако при этом ширина и глубина у подкроватного пространства довольно большая. Поэтому если, например, сделать специальный ящик, достаточно большой по длине и ширине, но при этом довольно невысокий, он может очень удобно поместиться под кровать, где он совершенно не будет никому мешать. Для большего удобства, на таком ящике можно установить небольшие колесики, чтобы его можно было легко выдвигать из-под кровати и задвигать обратно. Для изготовления такого ящика, из материалов мне понадобились: - доски толщиной 2 см, и шириной 12 см:
- деревянные планки толщиной 1 см, и шириной 4 см;
- оргалит;
-а также крепеж (шурупы и гвозди) и другая фурнитура (петли и колесики).

Из основных инструментов понадобились:
- электролобзик с пилкой по дереву;
- электродрель со сверлами;
- мерительный и чертежный инструмент (карандаш, рулетка и угольник),
- а также вспомогательный инструмент: шило, нож, молоток, наждачная бумага, стамески и т.д.

Этапы изготовления ящика

Сначала я разметил доски и напилил заготовки для стенок ящика.

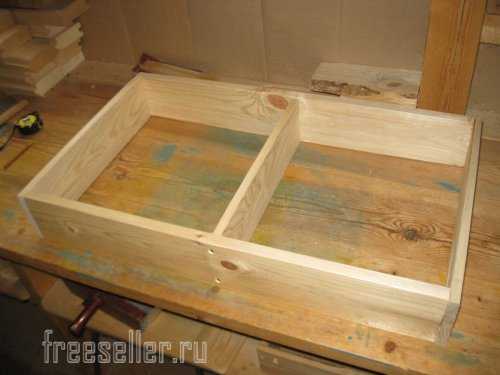

Затем при помощи шурупов собрал каркас будущего ящика. Ящик я сделал с двумя отделениями, разделенными перегородкой. Длина ящика составляет 75 см, ширина 45 см. Общая высота (с крышкой и колесиками), будет примерно 17 см. Затем, я выпилил кусок оргалита и сделал из него днище ящика, прибив небольшими гвоздиками. Из деревянных планок и другого куска оргалита, сделал крышку для ящика.

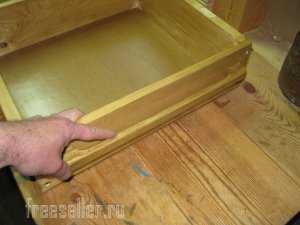

Также выпилил две ручки для ящика, одну большую для того, чтобы выдвигать его из-под кровати, а другую маленькую для того, чтобы было удобно открывать крышку.

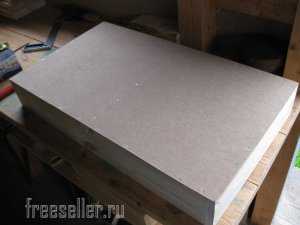

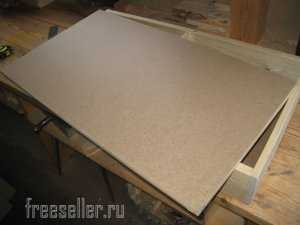

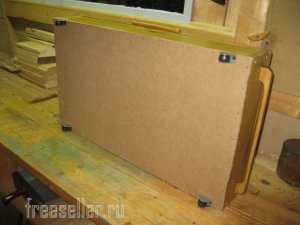

Затем обработал ящик наждачной бумагой и покрыл его несколькими слоями защитного покрытия. После этого, привернул шурупами ручки и установил крышку на петлях. А также установил снизу четыре колесика, привернув их при помощи шурупов.

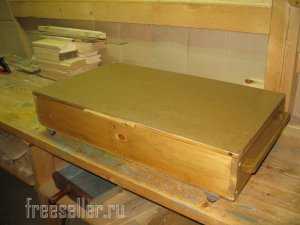

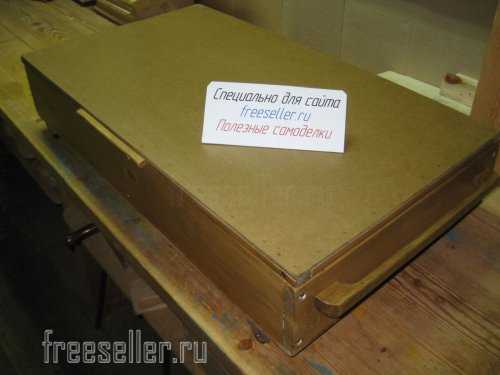

И вот мой ящик готов!

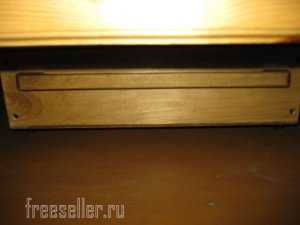

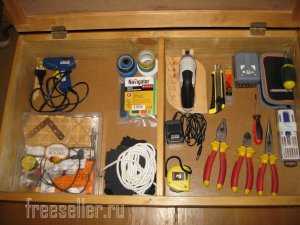

Теперь можно сложить в него инструмент и задвинуть под кровать, на постоянное место хранения.

Надо сказать, что конечно это еще не весь инструмент, поскольку значительная часть инструмента у меня сейчас хранится в мастерской, но ближе к зиме, я перенесу его домой и также уберу в данный ящик.

Кроме того, в будущем нужно будет еще подумать над изготовлением каких-нибудь дополнительных полок или вкладышей для этого ящика, чтобы более удобно и компактно разместить весь инструмент. Ну, а на этом у меня все! Всем пока и побольше полезных и удобных, а главное – нужных самоделок!

www.freeseller.ru

Ящик под инструменты, сделанный своими руками из дерева или фанеры

У домашних инструментов есть удивительная способность – теряться в самый неподходящий момент. Если молотки и отвёртки используются периодически, они хранятся где угодно: антресоли, полки шкафов, балкон.

Поэтому, когда жена попросит повесить полку, вспомнить, где именно находится дрель и саморезы будет проблематично. Гораздо практичнее и эффективнее хранить инструменты в специальном ящике, который можно приобрести в готовом виде или сделать своими руками.

Не забудь поделиться с друзьями!

Содержание статьи

Что выбрать

Сразу отметим, что ящик под инструменты может быть разным, а форма и размеры напрямую зависят от того, что предполагается хранить внутри кейса.

Для ручного инструмента. Обычно это прямоугольная конструкция с ручкой, где внутреннее пространство разграничено на одно большое отделение и 2-3 отсека поменьше. Здесь удобно хранить молотки, отвёртки, крепёжные элементы.

Для электроинструмента. Такие кейсы обычно выпускаются заводом-изготовителем самого инструмента. Стандартный вариант: переносной ящик, где одна ячейка отведена под электроинструмент и точно повторяет его форму, остальные предназначены для оснастки: свёрл, аккумуляторов и прочего.

Органайзеры. Это модульные конструкции, состоящие из нескольких ящичков различных форм и размеров. Такие варианты подходят для профессионалов и домашних мастеров, они удобны в хранении и транспортировке, помогают быстро найти любую мелочь.

Когда возникает проблема хранения инструмента, первое, что приходит в голову, – приобрести готовый ящик в магазине. Однако это не самый лучший вариант. Дело в том, что заводские конструкции ориентированы на среднестатистического покупателя, поэтому могут не подойти для конкретной модели болгарки или дрели. Кроме того, количество инструментов обычно прибавляется и внутреннего пространства становится мало.

Чтобы избежать этих проблем, ящик для инструментов можно изготовить самостоятельно, приложив для этого немного усилий и творческой фантазии.

Из досок

Если инструментов немного, используются они периодически и только для домашнего применения, нет смысла заниматься изготовлением сложной конструкции. Достаточно сделать обыкновенный деревянный ящик из досок, чтобы отвёртки, молотки и саморезы просто находились в одном месте, а не валялись по всей квартире.

Учитывая, что речь идёт об элементарном изделии, можно обойтись без предварительного чертежа. Главное, определиться с размерами сторон. Для материала изготовления лучше выбрать обрезную доску хвойных пород: это самый доступный вариант, который легко поддаётся обработке.

Состоит самодельный ящик из 5 частей:

  • 2 боковые стенки;
  • 2 торцевые стенки;
  • дно.

Элементы выпиливают в соответствии с запланированными размерами, обрабатывают наждачной бумагой и скрепляют между собой саморезами. Для большей надёжности боковые части можно зафиксировать металлическими уголками.

Такой самодельный деревянный ящик неудобен для переноски, зато поможет хранить инструменты в одном месте и не искать их по всей квартире. Его можно поставить в багажник автомобиля, на полку кладовки или в гараж. Размеры варьируются в зависимости от того, что именно предполагают хранить внутри.

Из фанеры

Ящики для инструментов из фанеры, сделанные своими руками, привлекают внимание интересным дизайном. Они удобны в эксплуатации и подчёркивают профессионализм и квалификацию домашнего мастера.

Удобный фанерный ящик с ручкой будет состоять из следующих элементов:

  • дно – размеры 450*200 мм, посредине прорезается неглубокий паз для поперечной перегородки;
  • стенки – выпиливаются в количестве 4 штук. Посередине торцевых элементов также прорезается паз;
  • поперечная стойка – рекомендуемая высота 400 мм, длина подгоняется по ширине дна с учётом боковин. Верхние углы стойки спиливаются, чтобы получилась трапециевидная форма.

Сборка выполняется по такой схеме. Для начала элементы корпуса склеиваются между собой, плотно прижимаясь друг к другу. Пока сохнет клей, в поперечной стойке выпиливается отверстие, которое будет выполнять функцию ручки, в верхней части можно приклеить деревянные плашки для удобства захвата. Далее стойка устанавливается в заранее подготовленные пазы, фиксируется клеем.

После завершения работ получается фанерный ящик под инструмент, удобный для переноски. Однако можно сделать конструкцию более функциональной. Для этого к поперечной перегородке приклеиваются деревянные плашки с заранее просверленными отверстиями, где можно поместить отвёртки, пассатижи, бокорезы и другие необходимые для выполнения домашней работы инструменты.

Чтобы ящичек не рассыхался, его покрывают несколькими слоями лаками. Для большей надежности при желании дно скрепляют со стенками уголками.

Превращение в табуретку

Из фанеры и деревянных брусков можно смастерить переносной ящик для хранения инструментов, который в перевёрнутом виде будет превращаться в простую табуретку или подставку для выполнения работ на высоте. Изготавливается эта универсальная конструкция по такой схеме.

Бруски обрезаются в соответствии с заданным размером. Они будут выполнять функцию ножек и располагаться под наклоном. Чтобы табуретка получилась устойчивой, верхний и нижний торец спиливают под углом 15 градусов.

К ножкам прибивают листы фанеры, которые станут торцевыми стенками. Рекомендуемая ширина – 360 мм, высота подбирается таким образом, чтобы полностью скрывать ножки, не выступая за их пределы.

Боковые стенки выпиливаются из фанеры, по ширине занимают примерно половину бруска. Края прямоугольника спиливают под углом, чтобы точно соответствовать углу расположения ножек.

Крышка делается прямоугольной, крепится к торцам стоек саморезами.

После проделанной работы переворачивают получившуюся табуретку ножками вверх, превращая её в глубокий ящик для хранения инструментов. Чтобы конструкцию было удобно переносить, выпиливают деревянный брусок, который по длине будет соответствовать расстоянию между стенками. Закругляют острые углы, прикручивают брусок саморезами и получают удобную ручку, которая дополнительно выполняет функцию ребра жёсткости.

Ящик-органайзер

Это более сложная конструкция, но она идеально подходит для хранения большого инструмента и дополнительных мелочей: крепёжных элементов, уголков, гвоздиков и много другого. На первый взгляд, такие ящики представляются сложным механизмом, но на самом деле их вполне можно сделать самостоятельно, потратив немного свободного времени.

Процесс изготовления условно разделяется на 3 этапа:

  • собираем корпус. Это глубокий ящик из фанеры с открытым верхом, который предназначается для хранения большого инструмента, например болгарки, шуруповёрта или электродрели. Однако можно поступить наоборот: разграничить внутреннее пространство на несколько секций деревянными плашками и хранить здесь болты, гайки и саморезы;
  • дополнительные ящики. Их будет 4 штуки, и устанавливаются они поверх основного короба, что нужно учитывать при определении размеров. Дополнительные ящички не должны выходить за границы основания. Чтобы придать конструкции завершённый вид, верхние короба оснащают крышками;
  • отдельные элементы соединяют в единое целое. Для этого органайзер собирается в готовый вид, на стенках делается разметка для установки металлических пластин: по 3 штуки для группы ящиков с каждой стороны. Затем в соответствии с нанесённой разметкой высверливаются отверстия, где устанавливаются втулки.

Чтобы органайзер был удобен для переноски, верхние ящики можно дополнительно оснастить ручками.

Отметим, что здесь приведены самые простые варианты. Если приложить немного усилий, можно превратить обычный ящик для инструментов в произведение искусства, который станет настоящим украшением гаража, дачного домика и городской квартиры.

drevogid.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
