Заклепка - это... Что такое Заклепка?

цилиндрический стержень, снабженный с одного конца шляпкою и употребляемый для соединения металлических листов. В соединяемых листах пробиваются или просверливаются отверстия одинакового диаметра, которыми листы накладываются один на другой, затем в это отверстие вгоняется раскаленная до бела З. Из части стержня, выступающей из толщины листов на высоту от 1,5 до 2 диаметров, образуется посредством ударов (при ручной склепке) или сильного давления (при машинной клепке) коническая (фиг. 1) или сферическая (фиг. 2) головка. На фиг. 3 показана склепка с погруженною головкою З., или в потай.

Фиг. 1. Фиг. 2. Фиг. 3.

По способу устройства заклепочного стыка различают соединение внахлестку (фиг. 4 и 5), при котором края листов накладываются один на другой, и впритык — одною (фиг. 7 и 8) или двумя (фиг. 6 и 8) накладками. Расположение заклепок, показанное на фиг. 8, назыв. шахматным.

Фиг. 4.

Фиг. 5.

Фиг. 6.

Фиг. 7.

Фиг. 8.

Если одного ряда З. оказывается недостаточным для прочного соединения листов, то употребляются многорядные соединения. Но средние ряды З. принимают меньшее участие в сопротивлении, поэтому более 3-4 рядов З. с одной стороны стыка не следует употреблять. По числу плоскостей, по которым должны срезаться заклепки в случае разрыва соединения, стыки бывают с одиночным (фиг. 4. и 7), двойным (фиг. 6) или большим числом (при сложных стыках нескольких листов) перерезываний. Размеры и расположение заклепок в стыке зависят от того, должен ли быть шов крепкий (в мостах, кранах), плотный (в газгольдерах, стенах кораблей) или крепко-плотный (в паровых котлах, кессонах). Вообще для крепких швов применяются более толстые заклепки, с более значительными промежутками между ними (отношение толщины стержня заклепки к толщине соединяемых листов d/δ = 1,75 — 2,5), для плотных швов меньшие, близко расставленные заклепки (d/δ = 1,2 — 3,5).

Потеря сопротивления,

происходящая от сделанных отверстий в листах, выражается отношением между сопротивлением листа сопряженного и цельного: δ = 1 — d/e, где е — расстояние между центрами смежных заклепок в ряду (фиг. 5 и 8). Так как расстояние крайних заклепок от краев листа для удобства склепывания обыкновенно делается больше, чем требуется условиями прочности, то для рационального устройства стыка надо взять такие размеры, чтобы сопротивление заклепки срезыванию равно было сопротивлению разрыву полосы листа между двумя заклепками, что выражается при одиночном перерезывании (фиг. 4 и 7) формулою

(1 — d/e) =1 : [1 + (4/π) x (4δ/d)], а при двойном (фиг. 6): (1 — d/e) = 1: [1 + (2/π) x (δ/d)].

При охлаждении после склепки З. стремится укорачиваться и вследствие этого прижимает соединенные ею листы друг к другу. Сумма толщин соединяемых листов не должна быть больше четырех диаметров З., так как в противном случае получается несовершенная склепка и от укорочения стержня З. при охлаждении может отскочить головка. При ручной клепке шляпка нажимается поддержкою, а выступающая часть стержня ударами клепальных молотов частью осаживается, плотно заполняя отверстие в листах, частью расколачивается для образования головки, которой затем придается окончательная форма ударами

кувалды по обжимке, имеющей углубление по форме головки. Машинная склепка, производством сильного нажатия гидравлическим прессом или другою машиною, совершается быстрее, без шума и дает более совершенное соединение. В случае заклепок очень малого диаметра (до 7 мм), напр. в газометрах, в обшивке кессонов и при соединениях мелких частей, склепка производится на холоду. С другой стороны, если длина стержня превышает 4-6 диаметров, то взамен заклепок с теплым склепыванием употребляются тщательно обточенные конические болты.

А. Т.

dic.academic.ru

Заклёпка - это... Что такое Заклёпка?

Заклёпки

Заклёпка — деталь заклёпочного соединения в виде круглого стержня или трубы, с одной стороны имеющая закладную головку и образующуюся в процессе клёпки замыкающую (высадную) головку.

Описание

Существует большое количество разновидностей заклёпок, каждый вид имеет какое-либо преимущество перед другими. Примеры заклёпок: обычные (классические) заклёпки горячей и холодной клёпки — общее применение; стержневые заклёпки — высоконагруженные соединения; трубчатые и полутрубчатые заклёпки — малонагруженные соединения, высокопроизводительный процесс клёпки; пистонные заклёпки — соединение мягких материалов; закладные заклёпки вытяжные(тяговые)  — возможность создания соединения при доступе только с одной стороны; взрывные заклёпки; болт-заклёпка и т. д.

Самыми известными сооружениями, созданными с использованием заклёпочного соединения являются Эйфелева башня в Париже, Шуховская башня в Москве и мост Харбор-Бридж в гавани Сиднея.

Последние время широкое распространение получили закладные трубчатые заклёпки, вытяжные(тяговые), представляющие собой трубочку, развальцованную с одной стороны со вставленным в неё пуансоном (стержнем с шариком на конце). В скрепляемых деталях сверлится отверстие, вставляется заклёпка и специальным инструментом вытягивается пуансон. Шарик развальцовывает формируя в трубочке замыкающую головку, тем самым надёжно закрепляя деталь, и отрывается от стержня. Например, системный блок компьютера в большинстве случаев собран при помощи них. Существует модификация с герметичной заклёпкой, где внешняя трубка представляет собой закрытую полость, в которой двигается шарик. Такая заклёпка называется закрытой.

Закладные трубчатые заклёпки

Ссылки

Литература

  • Орлов П. И. Основы конструирования: Справочно-методическое пособие. В 2-х кн., Книга 2-я. — изд., 3-е испр. — М.: Машиностроение, 1988. — С. 544. — ISBN 5-217-00223-9
  • Новый политехнический словарь / Под ред. А. Ю. Ишлинского. — М.: Большая Российская энциклопедия, 2003. — С. 671. — ISBN 5-7107-7316-6
  • Анурьев В. И. Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М.: Машиностроение, 2001. — ISBN 5-217-02962-5

dic.academic.ru

Заклепка - это... Что такое Заклепка?

  • заклепка — заклепывание Словарь русских синонимов. заклепка сущ., кол во синонимов: 5 • бонка (5) • заклепа …   Словарь синонимов

  • Заклепка

    — – крепежное изделие в форме гладкого цилиндрического стержня с головкой на одном конце, служащее для получения неразъемного соединения за счет образования головки на другом конце стержня пластической деформацией. [ГОСТ 27017 86] Заклепка… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • ЗАКЛЕПКА — крепежная деталь неразъемного соединения …   Большой Энциклопедический словарь

  • ЗАКЛЕПКА — (Rivet) стальной цилиндрический стержень с головкой, служащий для соединения различных металлических частей корпуса судна, стенок котлов и т. п. В зависимости от вида головки (Rivet head) З. разделяются на; З. с полукруглой головкой; З. с… …   Морской словарь

  • ЗАКЛЕПКА — деталь для неразъемного соединения частей машин и сооружений, представляющая собой цилиндрический стержень, переходящий на одном конце в головку. В сделанные в соединяемых деталях отверстия вставляется в холодном или раскаленном виде стержень З …   Технический железнодорожный словарь

  • заклепка — Крепежное изделие в форме гладкого цилиндрического стержня с головкой на одном конце, служащее для получения неразъемного соединения за счет образования головки на другом конце стержня пластической деформацией [ГОСТ 27017 86] Тематики крепежные… …   Справочник технического переводчика

  • ЗАКЛЕПКА — крепёжная деталь неразъёмного соединения, представляющая собой короткий металлический стержень с так называемой закладной головкой на одном конце. Вторая (замыкающая) головка образуется с др. стороны соединяемых частей путём расклёпывания… …   Большая политехническая энциклопедия

  • Заклепка — 10. Заклепка Крепежное изделие в форме гладкого цилиндрического стержня с головкой на одном конце, служащее для получения неразъемного соединения за счет образования головки на другом конце стержня пластической деформацией Источник: ГОСТ 27017 86 …   Словарь-справочник терминов нормативно-технической документации

  • Заклепка — цилиндрический стержень, снабженный с одного конца шляпкою и употребляемый для соединения металлических листов. В соединяемых листах пробиваются или просверливаются отверстия одинакового диаметра, которыми листы накладываются один на другой,… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Заклепка — заклёпка I ж. 1. процесс действия по гл. заклёпывать 2. Результат такого действия; заклёпывание I 2.. II ж. Крепежная деталь в виде металлического стержня цилиндрической формы, обычно с головкой на одном конце (применяемая для скрепления,… …   Современный толковый словарь русского языка Ефремовой

  • dic.academic.ru

    Заклёпка - это... Что такое Заклёпка?

  • заклёпка — заклёпка …   Словарь употребления буквы Ё

  • Заклёпка — Заклёпки …   Википедия

  • заклёпка — и; мн. род. пок, дат. пкам; ж. 1. к Заклепать заклёпывать. З. обода. 2. Металлический стержень с головкой на одном конце, применяемый для соединения металлических частей путём расплющивания другого конца стержня. Вбивать заклёпки. 3. Кнопка,… …   Энциклопедический словарь

  • ЗАКЛЁПКА — ЗАКЛЁПКА, и, жен. 1. см. заклепать. 2. Металлический стержень, к рый заклёпан или к рым заклёпывается что н. | прил. заклёпочный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • заклёпка — заклёпка, заклёпки, заклёпки, заклёпок, заклёпке, заклёпкам, заклёпку, заклёпки, заклёпкой, заклёпкою, заклёпками, заклёпке, заклёпках (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») …   Формы слов

  • ЗАКЛЁПКА — ЗАКЛЁПКА, заклёпки, жен. (тех.). 1. только ед. Действие по гл. заклепать заклёпывать. Заклепка котла продолжится два дня. 2. Металлический стержень, болт с широкой закругленной головкой, которым заклепывают металлические куски, части. Толковый… …   Толковый словарь Ушакова

  • заклёпка — заклёпывать — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом Синонимы заклёпывать EN rivet …   Справочник технического переводчика

  • заклёпка — заклёпка, и, род. п. мн. ч. пок …   Русский орфографический словарь

  • ЗАКЛЁПКА — крепёжная деталь, состоящая из стержня и закладной головки. В заклёпочном соединении конец стержня расклёпывают для образования замыкающей головки. Если применяют 3. в виде гладкого стержня, обе замыкающие головки образуют одновременно в процессе …   Большой энциклопедический политехнический словарь

  • заклёпка — и; мн. род. пок, дат. пкам; ж. см. тж. заклёпочный 1) к заклепать заклёпывать. Заклёпка обода. 2) Металлический стержень с головкой на одном конце, применяемый для соединения металлических частей путём расплющивания другого конца стержня …   Словарь многих выражений

  • dic.academic.ru

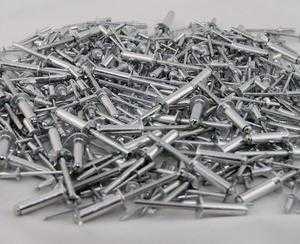

    Что представляют собой вытяжные заклепки для металла: все размеры

    В наши дни для фиксации двух и более склепываемых элементов принято использовать вытяжные заклепки, которые быстро заменили традиционные клепки для металла за счёт простоты монтажа и отличных эксплуатационных свойств. Сегодня эти приспособления широко применяются в строительстве, судостроении и судоремонте, машиностроении, при обустройстве средств безопасности, в текстильной промышленности и многих других сферах человеческой деятельности. Решение позволяет добиться максимально прочного соединения

    , однако если задача заключается в креплении сверхпрочных деталей, то здесь принято использовать резьбовые изделия.

    Из каких материалов изготавливают заклепки

    Для изготовления вытяжных заклепок применяются самые различные материалы. Эта особенность существенно расширяет области их применения, позволяя использовать изделие практически на всех видах работ. К тому же, саму заклепку можно окрашивать в любые цвета, что необходимо для легкой промышленности (текстильной), где особый акцент ставится на цвет фиксирующего элемента.

    При выборе материалов для производства заклепок учитывается материал скрепляемой детали, а также особенности окружающей среды, где будет эксплуатироваться скрепленная конструкция. В большинстве случаев для таких целей используются следующие материалы:

    1. Алюминий. Поддерживается применение чистого металла и его разновидностей: анодированного или лакированного.
    2. Оцинкованная сталь. Характеризуется повышенной прочностью и многими другими достоинствами.
    3. Нержавеющие стали. А2 обладает максимальной устойчивостью к ржавлению, а А4 покрыта надёжным антикоррозийным слоем и способна переносить кислотную среду. Чаще всего её используют в химической промышленности. Также популярностью пользуются импортные аналоги, такие как DIN 7337. Нержавейку считают самым популярным и распространённым материалом с отличными эксплуатационными свойствами и повышенной прочностью.
    4. Медь.
    5. Медно-никелевый сплав (монель). Он состоит из 70 процентов никеля, и 30 процентов меди.
    6. Поламид. Не может похвастаться слишком высокой прочностью, поэтому чаще всего используется при выпуске элементов одежды и текстильной продукции.

    Независимо от материалов, которые применяются для производства заклепок, они проходят специальную сертификацию, а также подтверждаются стандартом ГОСТ.

    Особенности выбора вытяжных заклепок

    Если перед вами встал вопрос выбора материала для изготовления крепежных элементов, необходимо ответственно отнестись к подбору материалов метизов со скрепляемыми деталями, что связано с высоким риском разрушения крепления. В большинстве случаев это происходит из-за появления гальванической пары метиз — деталь. Если влажность окружающей среды достаточно большая, что может объясняться намоканием, гальваническая пара становится проводником электрического тока, что и способствует разрушению крепления.

    Для примера, контакт алюминия со сталью приводит к очень быстрому окислению, а также разрушению алюминия. По этой причине, для крепления стальных деталей принято использовать заклепки из нержавейки отечественного или зарубежного производства. Стальные заклепки пользуются большой популярностью за счёт своих прочностных свойств. А вот сталь оцинкованные решения не слишком популярные. Связано это с тем, что цинковое покрытие не может похвастаться большим сроком службы, поэтому оно очень быстро истирается. Проблема по-особому прогрессирует при использовании подвижных элементов.

    Универсальным метизом считается крепежный элемент из медного сплава. Единственным «врагом» меди является алюминий, в то время, как остальные металлические заготовки практически не конфликтуют с металлом.

    Из недостатков таких решений:

    1. Высокая стоимость.
    2. Появление некрасивого цвета после запуска процесса окисления (через определенный промежуток времени появляется зеленый налёт, который представляет собой остатки окислившейся меди). Правда подобные образования никак не влияют на прочность изделия.

    Самое универсальное крепежное соединение — поламид. Подобная заклепка надёжно защищает практически всё, что можно себе представить, правда особая прочность для неё не свойственна.

    Если вам необходимо заказать заклепки, обязательно обратите внимание на материал, из которого выполнена конкретная модель.

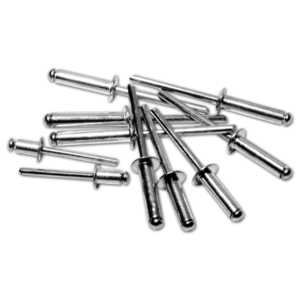

    В чём заключаются конструктивные особенности заклепок вытяжных

    Алюминиевые (все размеры доступны практически на любом сайте соответствующего магазина) заклепки всегда пользовались особым спросом. Правда за счёт небольшой прочности их не рекомендуется использовать для крепления тяжелых конструкций и тех изделий, которые постоянно находятся под большими нагрузками или агрессивными воздействиями окружающей среды.

    Не секрет, что базовыми элементами вытяжных метизов является тело и стержень. В качестве тела применяется корпус, втулка или цилиндр. Именно эта часть выполняет роль главного крепежного элемента, который осуществляет несущую функцию. Тело включает в себя головку-«бортик», а также пустотелый цилиндр. Герметичные метизы обладают наглухо запаянным концом.

    Исходя из типа головки, выделяют метизы с:

    1. Высоким бортиком.
    2. Широким бортиком.
    3. Потайным бортиком.

    Широкий и высокий варианты обеспечивают максимально прочное клепанное крепление. Подобные фиксирующие элементы заметны со стороны и способны формировать характерные «выпуклости» на поверхности заготовки. Что касается потайного бортика, то он может обеспечивать практически гладкую поверхность в месте крепления, правда надёжность существенно ухудшена. Толщина потайного бортика составляет около 1 миллиметра, а основная массивная часть головки зафиксирована в крепежном отверстии.

    Толщина и длина цилиндра заклепки бывает разной. Именно наружный диаметр цилиндра определяет диаметр метизов в названии заказа. Размеры цилиндра отыгрывают очень большую роль среди всех других размеров. Именно на них следует обращать особое внимание при покупке данных крепежных элементов.

    Основное предназначение крепления заключаются в обеспечении подвижного или неподвижного соединения нескольких деталей или элементов.

    В большинстве случаев размеры цилиндра обозначаются двумя числами с разделительным знаком «Х», где первый показатель определяет наружный диаметр, а второй — длину.

    Стержень — важный конструктивный узел

    Следующий, очень важный конструктивный элемент вытяжной заклепки — это стержень. Он выполняет роль расклепки и может быть изготовлен из прочной стали, которая гораздо прочнее тела. Конец стержня обладает специальной головкой, выполняющей роль расклепки вставляемого конца. При выполнении монтажных работ стержень вытягивают с помощью специального пневмозаклепочника, а если креплений слишком много, можно обойтись и обычными пассатижами. Правда последний случай подразумевает применение определенной физической силы.

    Основное преимущество конструкции вытяжных заклепок представлено возможностью одностороннего монтажа, когда достаточно доступа к креплению только с одной стороны.

    Более прочное решение (резьбовое) имеет характерную резьбу внутри цилиндра. В классической вытяжной заклепке такая резьба отсутствует.

    Цилиндр с резьбой также располагает вкрученным стержнем, который не вытаскивается с силой, а аккуратно выкручивается. Чтобы усилить соединение, внутрь помещается надёжный винт или болт. В результате удаётся создать своеобразную «закрытую» крепежную деталь, которую нередко называют глухой.

    После определения подходящих размеров и материалов, а также выбора подходящей разновидности бортика, можно приступать к поиску конкретного типа самой заклепки.

    Какие заклепки доступны на рынке

    В зависимости от требуемых характеристик, которые должны присутствовать в крепежном элементе, выбирается тип крепежа. В настоящее время в продаже предлагается несколько видов метизов:

    1. Комбинированные. Способны обеспечивать надёжные неразъемные соединения конструкций из твердых сплавов или материалов с повышенной прочностью. Кроме этого их применяют и для крепления тонколистовых материалов. Сегодня комбинированные заклепки являются очень востребованной разновидностью крепежных элементов, поэтому их часто используют для проведения всевозможных монтажных работ. Изделие обеспечивает максимально прочное крепление, которое беспроблемно справляется даже с самыми интенсивными нагрузками.
    2. Герметичные заклепки. Подобное решение представляет собой узкоспециализированный вариант крепежа, который по-особому востребованный для судостроительной отрасли. Конструктивная особенность подобного крепежа представлена запаянным концом со стержнем. Чаще всего подобные метизы изготовляют из меди, правда, для обустройства гражданских судов и лодок можно обойтись и алюминиевыми заклепками. Что касается креплений на промпроизводствах, то там актуальными остаются модели из нержавеющей стали.
    3. Многозажимные. Такие изделия отличаются от всех предыдущих, наличием нескольких расклепочных участков. Они могут использоваться для крепления трёх и больше элементов конструкции для подвижного соединения. Между каждыми двумя элементами находится расклепанный участок. Их монтируют с помощью специального прибора (в большинстве случаев с помощью пистолета для вытяжных заклепок).
    4. Кроме этого в продаже есть и усиленные модели метизов. По сути, это та же вытяжная заклепка, правда её цилиндр изготовлен из более толстого материала. В его качестве принято использовать прочный алюминий.

    Сегодня есть и множество других разновидностей крепежа, которые могут отличаться и длиной, и формой стержня, однако останавливаться на них нету смысла, так как вышеперечисленные решения вполне универсальные, и вполне подходят для большинства целей.

    Особенности установки заклепок

    После приобретения заклепки у многих людей возникает вопрос: «Как правильно провести монтаж этого крепежного элемента?» К счастью, конструкция изделия остаётся очень простой и понятной, поэтому на этапе установки любые трудности и непонятные моменты практически отсутствуют.

    Важно лишь обзавестись специальным заклепочным инструментом, который существенно снизит затраты по времени и упростит предстоящую задачу. В наши дни подобные инструменты доступны в любом гипермаркете строительных материалов, поэтому их покупка не станет чем-то очень сложным. К тому же в продаже предлагаются и механические заклепочники, и пневмозаклепочники. Также можно воспользоваться электрической моделью. Если возможность купить инструмент отсутствует, можно остановиться на обычных пассатижах.

    Сам процесс монтажа осуществляется следующим путем. С помощью дрели требуется просверлить отверстие в точке крепления с диаметром на 0,1 миллиметров меньше диаметра крепежного соединения. Глубина отверстия сопоставима с длиной цилиндра, минус длина расклепочного участка. В отверстие стержнем к себе фиксируют крепежный элемент, а затем с помощью заклепочного инструмента происходит вытягивание стержня. В конечном итоге происходит надёжная фиксация всех элементов.

    Подводя итоги

    Заклепки вытяжного типа — это действительно очень полезный, надёжный и качественный соединительный элемент, с помощью которого можно проводить множество монтажных работ, добиваясь максимально прочного и хорошего соединения всевозможных конструкций. Современные заклепки соответствуют всем требованиям и стандартам, поэтому они предотвращают деформацию изделия даже при самых интенсивных воздействиях. При выборе подобного решения важно правильно расставлять приоритеты и отдавать предпочтение лишь проверенной продукции. Это позволит совершить разумную покупку и не допустить ошибки.

    tokar.guru

    Клепка. Типы заклепок и заклепочных швов. Слесарное дело |

    Клепка



    Клепка — это получение неразъемных соединений при помощи заклепок, применяемых при изготовлении металлических конструкций (фермы, балки, различного рода емкости и рамные конструкции). Заклепка представляет собой цилиндрический стержень из пластичного металла, на одном конце которого выполнена головка, называемая закладной. В процессе выполнения операции клепки на второй стороне стержня, устанавливаемого в отверстия соединяемых заготовок, образуется вторая головка заклепки, которую называют замыкающей. Закладная и замыкающая головки в основном бывают полукруглыми и потайными (рис. 5.14). Необходимость применения пластичного металла для изготовления заклепок связана с тем, что ее головки образуются в результате пластического деформирования стержня заклепки. При выполнении заклепочных соединений заклепки следует выбирать из того же материала, из которого выполнены детали, подлежащие соединению. Это предупреждает появление гальванических пар, приводящих к коррозии в месте соприкосновения заклепки и детали. Процесс клепки состоит из двух этапов — подготовительного и собственно клепки.

    Подготовительный процесс клепки включает в себя сверление или пробивку отверстия под заклепку и формирование углубления в нем с помощью зенкования под закладную и замыкающую головки, если это необходимо. Собственно клепка включает в себя установку заклепки в подготовленное отверстие, натяжку склепываемых заготовок, формирование замыкающей головки и зачистку после клепки. В зависимости от характера заклепочного соединения клепка выполняется холодным (без нагрева) и горячим (с предварительным нагревом заклепки до температуры 1000… 1 100°С) способом. На практике горячая клепка применяется в тех случаях, когда используются стальные заклепки диаметром свыше 12 мм.

    Типы заклепок и заклепочных швов

    Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).

    Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.



    Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.

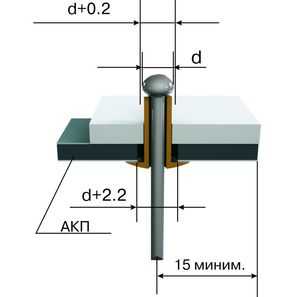

    Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:

    Диаметр заклепки, мм 2,0   2,3               2,6 3,0 3,5    4,0  5,0   6,0       7,0       8,0

    Диаметр сверла, мм:

    точная сборка…. 2,1  2,4 2,7 3,1   3,6  4,1   5,2  6,2  7,2 8,2

    грубая сборка…. 2,3 2,6 3,1  3,5 4,0  4,5  5,7  6,7  7,7 8,7

    В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.

    Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.

    Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.



    Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.

    Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.

    Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.

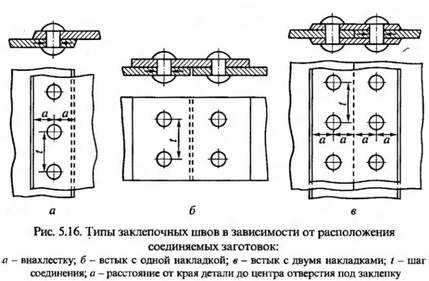

    По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).

    Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.
