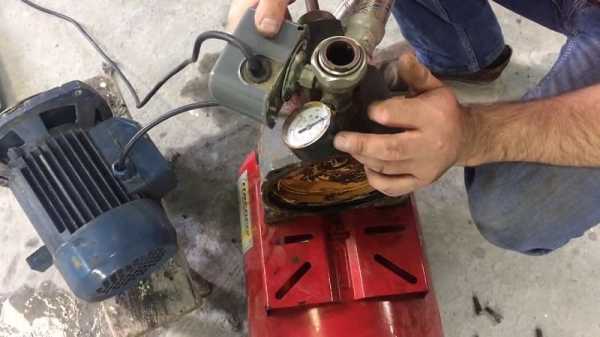

Ремонт насосной станции своими руками пошагово

Ремонт насосной станции своими руками — один из оптимальных вариантов выхода из ситуации, когда в ней возникают какие-то неполадки. На сегодняшний день рынок оборудования для водоснабжения перенасыщен предложениями на любой вкус. Позитивные отзывы о надежности имеют две системы водоснабжения — насосная станция Марина (Marina) и станция Джилекс, строение которых идентичное.

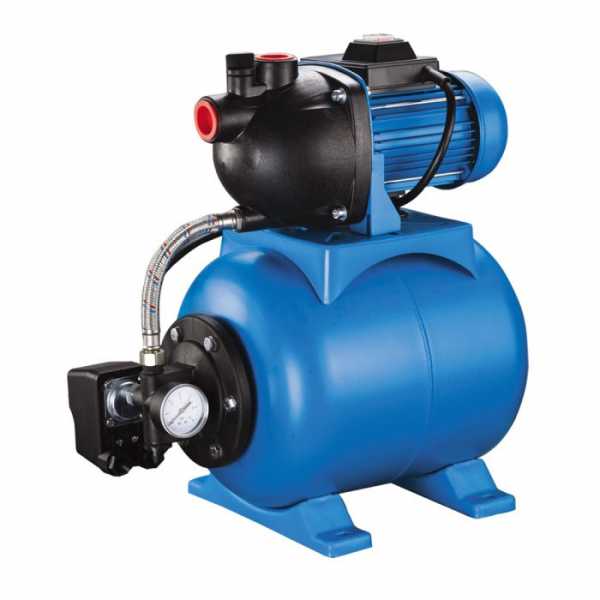

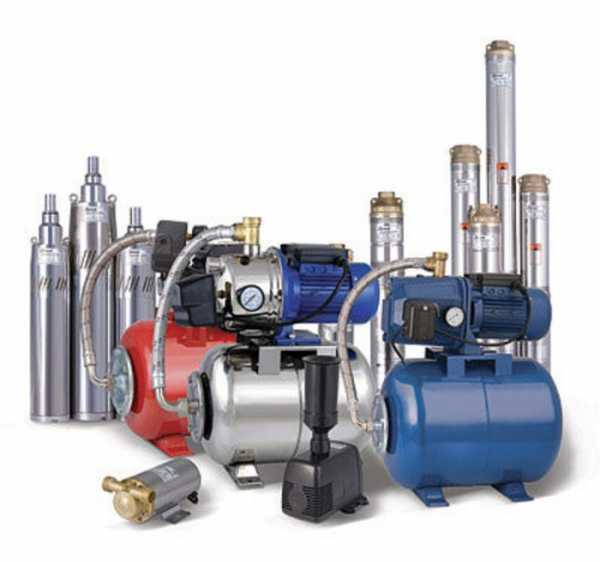

Из чего состоит насосная станция?

Обладатели собственной системы водоснабжения на территории частного дома или дачи нередко сталкиваются с различного рода неисправностями. В основном насосные станции содержат такие элементы:

  • водяной насос;
  • гидравлический аккумулятор;
  • реле;

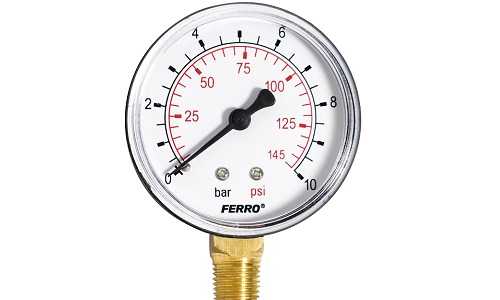

  • манометр.

Главной задачей работы водяного насоса является забор воды из нужного источника. Популярностью среди потребителей пользуются поверхностные насосы, установленные или в специальных комнатах дома, или в приспособленных для этого кессонах. Насосу необходимо обладать достаточной мощностью для поднятия воды из скважины, перемещения к дому и поднятия до верхней водоразборной точки жилья.

Важная составляющая — гидравлический аккумулятор (накопительный бак) вместительностью 20 литров и более. Гидроаккумулятором является металлическая емкость, задача которой — держать в трубопроводах станции постоянное давление. Удачная модель аккумулятора в форме металлического баллона с резиновой мембраной внутри. Мембрана растягивается и уходит в прежнее положение в зависимости от того, работает или нет насосная станция.

Реле включает и выключает насос, определяя необходимость его работы уровнем воды в баке. Манометр предназначен для обозначения уровня давления в системе водоснабжения. Представленная совокупность узлов и оборудования станции водоснабжения может работать как единая система, также каждый отдельный элемент может работать сам по себе. На рыночной нише представлены готовые насосные станции в виде насосного устройства, установленного на аккумуляторе давления. Единая рама содержит и устройство автоматического управления.

Основные сведения о работе насосной станции

Работа насосной станции осуществляется по такой схеме: получая электропитание из источника, всасывающий насос начинает забор воды, вода уходит в бак, наполняя его до определенного уровня, после чего реле давления останавливает всасывающее устройство. При потреблении воды человеком падает уровень жидкости в мембранном баке, реле давления дает команду реализации процесса забора воды снова.

Обычно при покупке насосной станции указан срок гарантийной эксплуатации. А что делать, когда насос не качает воду после истечения такого срока? Есть определенные подходы к выполнению работ, связанных с выходом из строя станции, позволяющие найти причину поломки, и способы провести ремонт насосной станции своими руками. Во многих случаях на это уходит не так много времени, как может показаться на первый взгляд.

Решение проблем, связанных с отсутствием воды в системе

Первый шаг — это проверка герметичности трубопроводов и наличия воды в системе. Когда воды нет, то причиной могла стать неполадка обратного клапана, находящегося между оголовком скважины и входным патрубком насосной станции. Перестает работать эта деталь в результате засорения клапана посторонними предметами. Еще рассматривается непригодность пружины, контролирующей работу этого элемента.

Засорение клапана устраняется его очисткой после снятия, а при поломке нужно произвести полную замену обратного клапана, но при этом потребуется значительная сумма. При длительном простое насосной станции возникает ситуация исчезновения воды в месте соединения скважины и насоса. Специальное заливочное отверстие устраняет проблему.

Если существует проблема сезонного понижения уровня воды, ее решением станет помещение входного контура насоса глубже в шахту скважины. При глубоком погружении входного контура увеличивается вероятность засорения, для предотвращения этого устанавливается фильтр.

Недостаточное напряжение в сети является также причиной непоступления воды при работающей системе снабжения. Определяется это тестером электропитания. Изнашивание лопастей насоса устраняется по такому плану:

  • разбор насосного устройства с использованием для облегчения снятия специального средства;
  • осмотр состояния крыльчатки, если необходимо — замена сломанной лопасти;
  • при невозможности замены сломанной детали (все зависит от производителя) полностью меняется насос.

Слишком частое включение насоса

При частом включении насоса подача воды происходит рывками. Причина — поломка работы узла автоматики (манометра). Манометр измеряет давление. Показания этого элемента могут резко падать, тогда вода будет поступать рывками. Такое происходит, если мембрана аккумулятора давления, изменяющая свои размеры в зависимости от объема воды, пришла в негодность.

Определяется поломка нажатием на ниппель, который производит доступ к мембране. Когда из него уходит воздух, он исправен. В случае поступления воды мембрану гидроаккумулятора необходимо срочно заменить. Для смены элемента необходимо разобрать корпус аккумулятора, раскрутив болты.

Не происходит забор воды насосом

Когда обнаружилось, что насос не качает воду, одной из причин может оказаться не отрегулированное правильно в нем давление. Устранение возникшей проблемы осуществляется по схеме:

  • из электросети выключается насосная станция;
  • производится слив воды из водяного бака;
  • измеряется давление воздуха в баке через ниппель автомобильным насосом с манометром или компрессором, его оптимальное значение — 90-95%;
  • накачивается воздух в систему водоснабжения.
  • заливается вода в станцию;
  • присоединяется к сети с контролем давления.

Воздух в системе водоснабжения накачивается следующим образом. Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла. Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения. После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

Другие распространенные неисправности

Есть еще несколько видов поломки насосной станции. Например, происходит постоянная закачка воды, случается, когда перестает работать реле регулировки вследствие износа. Для устранения неисправности необходимо зажать растянутые пружины реле и, если необходимо, почистить его от засорения.

Когда насос не качает воду из скважины, первым делом надо проверить, есть ли электричество в цепи. Если все в порядке, причиной неисправности может быть обмотка электрического двигателя. При пробоях обмотки мотор не работает, и чувствуется запах горения изоляции. Ликвидация проблемы состоит в полной замене двигателя.

Еще один случай неисправности системы — это издание звука без вращения насосного устройства. Виновником бывает длительный простой. Колеса ротора «застывают» на внутренней поверхности станции. Для начала разрабатывается вал насоса путем проворачивания его руками, при необходимости чистится от мусора крыльчатка.

Поскольку корпус насоса имеет еще диффузор с соединенной направляющей, то гидрофор останавливается и при его неисправности. Решение — заменить диффузоры для насосных станций с последующим сбором насоса в обратном порядке.

Случается этот сбой, когда перестает работать конденсатор клеммной коробки. Тестером электрики определяется неисправность, случающаяся часто в двигателях, работающих по трехфазной схеме. Когда конденсатор замыкает, он плавится или темнеет, выход один — замена детали. Главное — убедиться в надежном скреплении проводов, иначе конденсатор будет нерабочим.

Практически все поломки станций насосного оборудования устраняются, и ремонт насосной станции своими руками — не миф.

Для снижения вероятности возникновения неисправностей в работе насосной станции специалистами настоятельно рекомендуется выполнять предусмотренное обслуживание и профилактический осмотр систем водоснабжения.

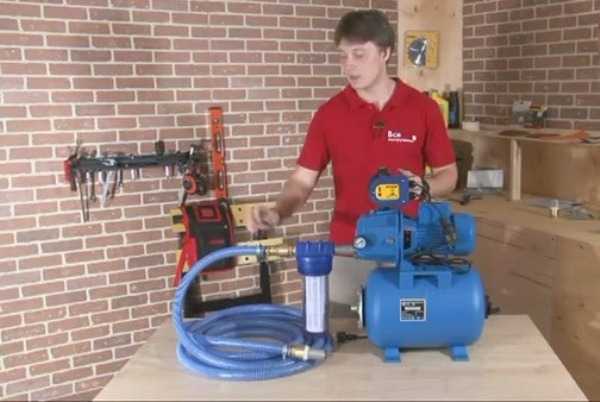

Сам процесс установки и самостоятельное обслуживание насосных станций требуют много времени, значительного начального вложения денежных средств, но зато они окупаются отсутствием платы за потребляемую воду.

pikucha.ru

Ремонт насосной станции своими руками: советы специалистов

Просмотры: 0

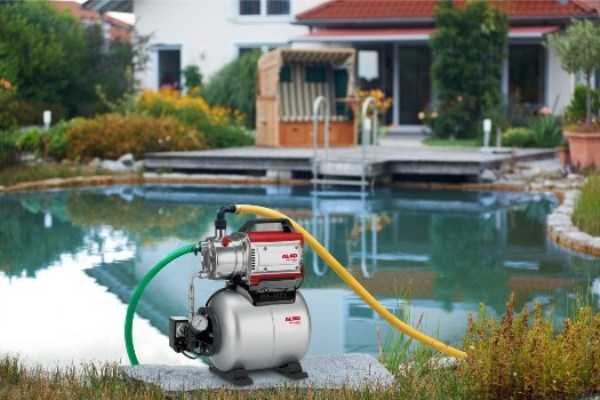

При переезде в загородный дом или дачу вам, безусловно, необходимо будет позаботиться об уровне комфорта. В первую очередь, нужно создать или наладить систему водоснабжения, которая будет эффективно выполнять свои основные функции. Создание такой системы – дело затратное, ведь изначальные вложения довольно высокие при сравнении с подключением к общим сетям водоснабжения. Экономия проявит себя в недалеком будущем, так как плата за использование воды будет отсутствовать.

Своя насосная станция – это не только экономия денежных средств, но и дополнительные обязательства, возлагаемые на хозяина. Ремонт и периодическое обслуживание системы не заставят себя долго ждать, поэтому домовладелец должен знать о том, как проводится ремонт насосной станции своими руками.

Содержание статьи

Для чего она предназначена?

Как и человеческий организм без сердца, система водоснабжения не сможет функционировать без насосной станции. Любая автономная система подачи воды обязательно должна быть подключена к скважине, способной обеспечивать определенную территорию необходимым количеством воды.

Люди, живущим в частных домах, добывают воду при помощи насосов, поскольку глубина скважин порой может достигать несколько десятков метров. Насосная станция служит для поддержания постоянного давления в водопроводной системе и перекачки жидкости из одного места в другое.

Из чего она состоит?

Среднестатистическая насосная станция имеет три главные составляющие, а именно:

  • насосное устройство;
  • гидроаккумулятор;
  • блок автоматики.

Теперь рассмотрим каждый элемент более детально.

Насосное устройство

Оснащаются станции водоснабжения чаще всего поверхностными насосами, чьи названия говорят о своем расположении. Устанавливают их в специально оборудованных ксенонах, или же внутри жилых помещений. Используются насосы с довольно высокой мощностью, поскольку она необходимая для поднятия воды из скважин и транспортировки ее в дом.

Для обслуживания одного дома хватит и небольшого устройства

Гидроаккумулятор

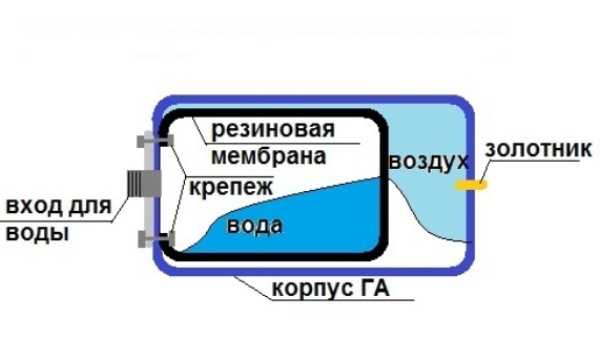

Гидроаккумулятор (его еще называют аккумулятором давления) – это металлическое устройство, цель которого состоит в поддерживании определенного уровня давления на постоянной основе. К самым популярным можно отнести модель, представляющую собой небольшой баллон из металла, внутри которого установлена упругая мембрана. В процессе работы резиновая мембрана деформируется до определенной отметки. При остановке работы она возвращается в исходное положение, вытесняя при этом жидкость из баллона.

Устройство гидроаккумулятора

Блок автоматики

Предназначен он для своевременного прекращения работы устройства. Работает следующим образом:

  • до определенной отметки снижается давление;
  • начинает срабатывать реле;
  • в игру вступает насос, и гидроаккумулятор начинает заполняться водой;
  • по достижению оптимального давления работа устройства приостанавливается.

Как вы уже успели заметить, насосная станция является сочетанием узлов и агрегатов, работа которых возможна и по отдельности. В большинстве случаев все основные узлы агрегата устанавливаются на одном корпусе, однако существуют и модели, в которых насосное устройство устанавливается на аккумуляторе давления. Устройство автоматического управления также располагается на одном корпусе.

Блок автоматики для насоса

На протяжении всего гарантийного срока проблем с оборудованием при эксплуатации практически не возникает. Но это вовсе не значит, что вам не придется столкнуться с необходимостью устранения неполадок различных узлов. При длительном эксплуатационном периоде любая часть механизма может сломаться, поэтому нужно быть готовым ко всему происходящему. Давайте разберемся с возможными причинами поломки и вариантами устранения этих неполадок.

Причины поломок

Даже самый надежный механизм не вечный, это касается и насосной станции. Существует достаточно много поломок, из-за которых работа нарушается либо прекращается вообще. Вот самые распространенные из них:

  • сломан мембранный бак;
  • сломан насос;
  • отсутствует жидкость в системе;
  • автоматический блок поврежден;
  • нет электричества и прочие.

Простота конструкции бытовых насосных станций позволяет производить диагностические и ремонтные работы самостоятельно. Иногда достаточно лишь произвести замену нерабочей детали. В некоторых случаях нужно возобновить герметизацию в баке, заклеив трещину, а иногда и вовсе – определить поступление электричества к механизму. Каждый конкретный случай сводится к единому вопросу – почему не качает воду насосная станция и как можно решить образовавшуюся проблему? При безуспешных попытках выявить оптимальное решение есть смысл обратиться за помощью к специалистам.

Как производится ремонт

Ремонт насосной станции – самые распространенные проблемы

Разберем детально все распространенные проблемы в работе, возможные причины их появления и варианты быстрого их устранения собственными руками, без помощи специалистов.

Нет воды в системе, хотя насос работает

Вода перестала поступать, а крыльчатка насоса работает в нормальном режиме. Если с вашей станцией случилась такая беда, то ознакомьтесь со следующими рекомендациями.

  1. Проведите тщательный осмотр всех соединительных трубопроводов на наличие разрывов и трещин (даже самых незначительных). Нарушения работы клапана – вот главный претендент среди всех причин неисправности. Проверьте его состояние на наличие внешних повреждений. Для тех, кто не знает, где расположен обратный клапан: между верхней частью скважины и патрубком. Сторонние предметы, попавшие в этот клапан, могут легко его сломать. Может быть и такое, что пружина, контролирующая работу клапана, сломалась или вышла из строя. Для решения сложившейся проблемы потребуется замена. В случае обнаружения большого количества грязи в клапане, снимите его и проведите зачистку. При поломке производится полная замена клапана.
  2. Насосное оборудование не использовалось долгое время – из-за этого вода может пропасть в трубопроводе (как раз в месте между насосом и скважиной). Чтобы заполнить пустоту в трубопроводе нужно воспользоваться специальным отверстием для заливки.
  3. Сезонное снижение уровня воды в скважине. Для решения данной проблемы достаточно будет опустить нижнюю часть насоса немного ниже в скважину. Будьте при этом осторожным, так как слишком глубокое погружение насоса может привести к загрязнению. Для предотвращения загрязнения существуют специальные фильтра, которыми нужно оборудовать насос. Также их можно сделать самостоятельно.
  4. Перебои в работе электросети также могут привести к плохой подаче воды. Если насос вращается, а поступления воды нет, проверьте напряжение электрической сети. Для этого вам пригодится тестер электропитания. Дело в том, что ротор в системе будет работать, но из-за слабого напряжения частота вращения упадет и этого уже недостаточно для перемещения жидкости из скважины к дому.
  5. Обратите внимание на состояние рабочих колес насоса. На протяжении многих лет работы они могут сильно износиться. Для решения этой проблемы вам понадобиться достать крыльчатку насоса, разобрав при этом насосное устройство. Почти во всех моделях крыльчатка спрятана под крышкой корпуса, крепящейся двумя болтами. Длительный срок эксплуатации даст о себе знать, и выкрутить эти болты станет для вас довольно трудной задачей. Благо создателям WD-40. Сняв наконец-то крышку корпуса и добравшись до крыльчатки, тщательно осмотрите ее. При наличии повреждений ее необходимо заменить, но здесь есть одно большое «но». Дело в том, что многие производители не выпускают мелких деталей отдельно, поэтому вам, скорее всего, придется произвести замену насосного устройства. Увы, но такова сейчас политика производителей.

Важно: Проблема с низким напряжением особенно актуальна для жителей сельской местности. Поэтому перед началом ремонтных работ обязательно нужно осмотреть в первую очередь именно его.

Работа насосной станции происходит с рывками

Возможно несколько причин, одна из которых – сбои в работе узла автоматики. Главным его узлом считается манометр (это специальный прибор, которым измеряют давление). Стрелка манометра будет совершать резкие движения от стенки к стенке манометра во время такой неадекватной работы рывками.

Повреждение мембраны вполне может стать основной причиной неисправности узлов станции. О работе мембраны в гидроаккумуляторе упоминалось ранее.

Добраться до мембраны можно лишь через ниппель, установленный в задней стороне корпуса насоса. Слегка нажмите на ниппель, и вы почувствуете идущий из него поток воздуха. Ну а если вместо воздуха вы видите струйку воды, то необходима замена мембраны гидроаккумулятора. Для этого вам нужно будет разобрать корпус аккумулятора.

Видео – Замена груши в гидросфере


Еще одна распространенная причина плохой работы системы – низкое давление в груше. Речь идет о падении давления в области, что находится за мембраной. Заводской стандарт предполагает давление в 1,8 ат, но при эксплуатации герметичность трубопроводов и корпуса может нарушиться, из-за чего уровень давления падает. Повысить уровень давления можно через ниппель, установленный в тыльной стороне корпуса. При наличии микротрещин этот способ не поможет, здесь необходим уже другой подход – «холодная сварка», благодаря которой можно заделать образовавшиеся трещины. Если сварка не помогает или трещины слишком большие, тогда нужно менять корпус гидроаккумулятора. Как выглядит груша в гидроаккумуляторе

Еще одна, хоть и довольно редкая, причина – автоматический блок регулировки сломался. В таком случае поможет лишь полная замена устройства.

Подача воды происходит с перебоями

Причиной прерывистой передачи воды, скорее всего, будет воздух, попадающий в трубопровод. Попадание воздуха чаще всего случается на отрезке между входным и всасывающим патрубком устройства. Устранение неполадки можно осуществить лишь одним методом – нужно обеспечить полную герметичность всех трубопроводов, включая соединения. При возможности опустите всасывающий патрубок немного ниже по отношению с уровнем грунта.

Агрегат работает постоянно, не останавливаясь

К самым вероятным причинам такой неприятности можно отнести неотрегулированное реле, предназначенное для фиксации уровня давления. Процедуру регулировки реле  давления можно осуществить, меняя положение двух пружин – маленькой и большой.

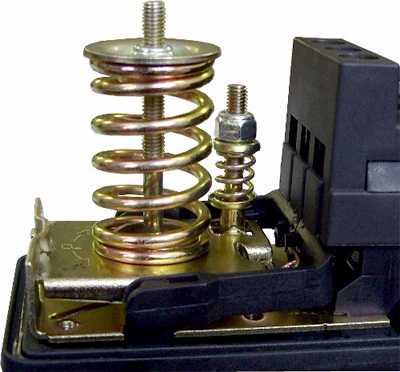

Маленькая пружина

Устанавливается на реле и предназначается для выравнивания давления между минимумом и максимумом.

Большая пружина

Данная пружина устанавливается на реле с целью создания пределов включения или отключения системы.

Устройство реле давления

Во время эксплуатации работа пружин может нарушиться из-за их преждевременного растягивания. Вследствие этого сбиваются изначально установленные показатели. Помимо этого, при длительной работе возникает риск износа движущихся деталей насоса, из-за чего показатели давления падают.

К возможным причинам сбоя в работе регулировочного реле можно отнести уменьшение размера отверстия в реле, оно еще называется «выходным». Сужение происходит из-за отложений, находящихся в скважинной воде. Почистите реле, и проблема пройдет сама собой.

Насос не включается

Насосная станция питается от электрической энергии, отсутствие или падение которого, безусловно, станет причиной прекращения работы устройства. Используя электрический тестер, проверьте уровень напряжения.

При отсутствии перебоев в работе электричества нужно искать причину неисправности в другом месте. В данном случае это – нарушение обмотки в электрическом двигателе. Наличие пробоев в обмотке сопровождается остановкой двигателя и появлением горелого запаха (начались плавиться изоляционные материалы). Решить такую неисправность поможет лишь полная замена электродвигателя.

Насос издает шум, но вал не вращается

С насосами, которые длительное время лежали без работы, может случиться такая проблема. Обусловлено это тем, что из-за простоя движущиеся детали со временем заклинились (например, прикипели или заржавели). Попытайтесь запустить заблокированную крыльчатку собственноручно. Если все получилось и вам удалось ее провернуть – замечательно, а если нет – проведите разборку насоса и решите проблему заклинивания.

Сгорание конденсатора может повлечь за собой аналогичные «симптомы». Устанавливается он в клеммной коробке агрегата. Для выявления и устранения данной неисправности понадобится тестер электрики.

Чаще всего конденсатор сгорает в тех двигателях, которые подключаются по трехфазной схеме.

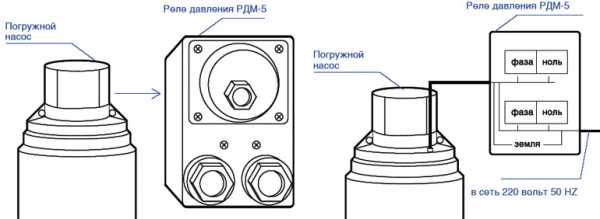

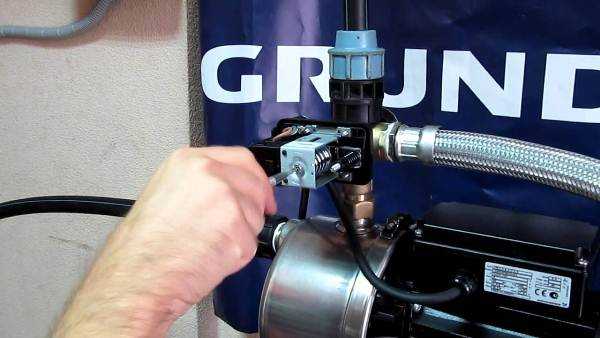

Немного о регулировке реле

Не забывайте о всей серьезности регулировки реле – это деликатная процедура, относиться к которой нужно к крайней осторожностью. Одна незначительная ошибка в регулировке может привести к повреждению всей системы, а это – потерянное время и деньги на ремонт. К тому же гарантия не предусматривает поломки агрегата в таких случаях.

Как производится регулировка реле давления

Изначально необходимо достичь оптимального давления в гидроаккумуляторе. Сделать это можно, отключив насосную станцию от питания и слив всю скопившуюся жидкость в баке. Теперь, используя специальный компрессор с датчиком, создайте в нем оптимальный уровень давления. Затем снимите крышку над реле, получив при этом полный доступ к маленькой и большой регулировочной пружине.

Установка минимального давления достигается путем поворота большой пружины: для увеличения показателя – по часовой стрелке, для его уменьшения – против.

Как вы смогли убедиться, с большей частью неисправностей вы сможете справиться собственными руками, не прибегая к помощи специалистов. Это поможет вам сэкономить деньги и, самое главное, даст вам новый опыт в работе с насосными станциями.

Видео — Ремонт насосной станции своими руками

Читайте также

www.cozy-house.su

Ремонт насосных станций своими руками

При большом отдалении земельного участка от центральной системы водоснабжения приходится проводить установку насосной станции, за счет которой обеспечивается требуемое давление в системе. Современные конструкции характеризуются высоким качеством сборки и надежностью, однако время от времени они тоже выходят из строя.

Ремонт насосных станций

Состав насосной станции и назначение частей

Для проведения качественного ремонта следует уделить внимание тому, из каких частей состоит современная насосная станция. Классический вариант исполнения представлен сочетанием:

  1. Насос различного типа, который обеспечивает подъем воды на поверхность. Для его соединения с другими частями, распложенными в доме, используются пластиковые или металлические трубы.
  2. На основной подводящей трубе, как правило, устанавливается обратный клапан. Он предназначен для исключения вероятности обратного тока воды в случае отключения насоса.
  3. Современные станции также имеют накопительный бак. Он требуется для аккумулирования жидкости, которая используется в случае возрастания нагрузки. За счет установки накопительного бака можно существенно сократить количество проводимого ремонта насоса, так как он будет включаться гораздо реже.
  4. Контрольно-регулирующий блок насосной станции выступает в качестве мозгового центра всей системы. Как правило, он представлен манометром или реле давлением. За счет сочетания подобных контрольно-измерительных приборов обеспечивается автономное включение и выключение насосной станции, за счет чего существенно повышается комфорт ее использования. Кроме этого, недлительный период работы существенно продлевает срок службы насоса.

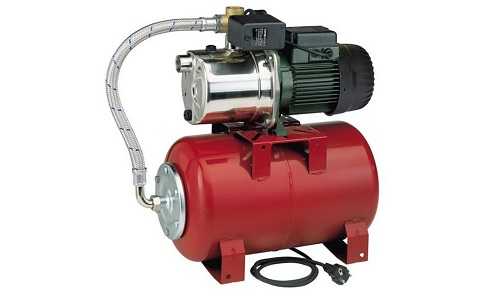

Устройство насосной станции

Все приведенные выше элементы работают вместе, за счет чего и обеспечивается бесперебойная подача воды. Как правило, при существенно усложнении механизма он становится менее надежной.

Принцип работы насосной станции

Зная все элементы, которые создают рассматриваемую систему, можно подробно рассмотреть принцип ее работы. Он довольно прост:

  1. Станция запускается на момент открытия крана. При этом в системе начинает падать давление.
  2. Вода, которая была набрана в гидрокомпенсатор, возвращается в систему для поддержания давления. Если кран открыт на протяжении длительного периода, давление падает до отметки, при которой срабатывает реле и насос включается.
  3. При закрытии крана давление резко повышается. За счет этого происходит заполнение бака насосной станции и реле размыкает контакты.

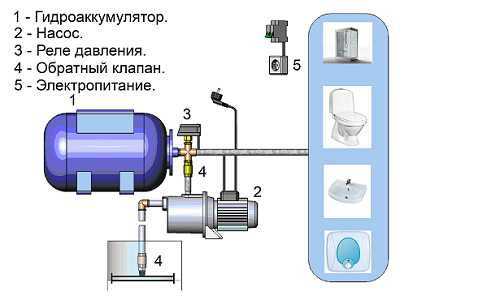

Схема подключения насосной станции

За счет подобного принципа работы снижается вероятность прерывистой работы системы при одновременном открытии нескольких кранов.

Проблемы и неисправности насосных станций и их исправление

Ремонт насосных станций проводится часто в случае несоблюдения рекомендаций по их эксплуатации или несвоевременном обслуживании. При этом стоит учитывать:

  1. При неисправной работе давление падает до критических значений. Это не позволяет полноценно использовать станцию.
  2. Некоторые элементы могут выйти из строя. Примером можно назвать длительную работу двигателя, при которой он перегревается и сгорает.
  3. Есть вероятность возникновения протечки, ремонт предусматривает замену поврежденного элемента или изоляции.

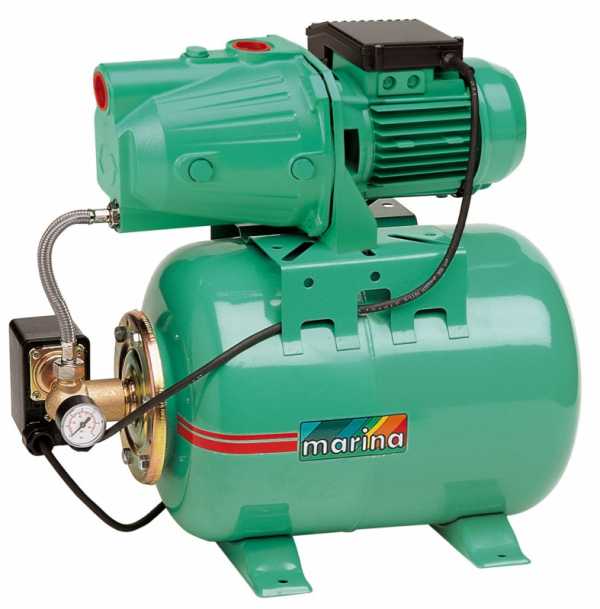

Детали насосной станции

Проводить ремонт гидрофора и многих других элементов нужно своевременно. При отсутствии требуемых навыков лучше всего доверить ремонт гидрофора и двигателя профессионалам.

Не отключается насосная станция и не набирает давление

Довольно серьезной проблемой можно назвать случай, когда насосная станция работает без перерыва. При этом давление в системе остается низким и реле не срабатывает. Для того чтобы определить проблему придется рассмотреть несколько распространенных причин:

  1. Недостаточный уровень воды в скважине. Некоторые модели насосов имеют защиту от холостого хода, другие нет. В некоторых случаях проводится дополнительная установка датчика уровня воды в скважине. При длительной работе без подачи воды конструкция быстро перегревается.
  2. При неправильном размещении насоса насосная станция не качает воду или происходит подсасывание воздуха. Решить подобную проблему достаточно просто, нужно ниже расположить сам насос или его всасывающую часть.
  3. Большое сопротивление может возникнуть по причине большой протяженности магистрали или малого диаметра используемых труб при ее создании. Для решения проблемы придется увеличивать пропускную способность системы.
  4. Забивается фильтр или обратный клапан. После длительной эксплуатации фильтрующие элементы могут покрыться большим количеством различной грязи.
  5. Неисправное реле давления также приводит к тому, что насос работает постоянно. Для диагностики подобной проблемы достаточно проверить состояние реле или провести корректировку его работы.

Насосная станция в разобранном состоянии

На дачных участках часто встречается ситуация временного или длительного падения напряжения, при котором насос не может работать на полную мощность. Решение проблемы становится покупка и установка стабилизатора напряжения.

Ремонт насосной станции своими руками возможен, однако, отсутствие воды может быть обусловлено износом двигателя, восстановить который сможет только специалист.

Ремонт насосной станции: часто включается

Ремонт насосной станции своими руками из-за частого включения проводится в нижеприведенных случаях:

  1. Недостаточный объем расширительного бака.
  2. Неправильно настроено контрольное реле.
  3. Обратный клапан засорен и не срабатывает.
  4. Была повреждена мембрана гидроаккумулятора.
  5. У гидроаккумулятора вышел из строя залотник.

Ремонт насосной станции при частом включении

Еще одна распространенная причина заключается в появлении течи. Как правило, она дает о себе знать практически сразу.

Воздух в воде

Появление воздуха в воде не всегда указывает на неисправности насосной станции. Подобное явление становится причиной прерывистой подачи воды, из-за чего происходит дрожание труб и других элементов системы. Чаще всего причинами возникновения подобной проблемы становится:

  1. Слишком быстрое и сильное падение уровня воды в скважине.
  2. Трубопровод потерял свою герметичность и воздух попадает в систему.

В первом случае можно опустить заборный элемент ниже, если это позволяет глубина скважины. С поиском течи могут возникнуть трудности при большой протяженности труб

Насосная станция не включается

Некоторые неисправности насосной станции становятся причиной, по которой ее не включить. В этом случае проверяется следующее:

  1. Падение напряжение проверяется мультиметром.
  2. Если напряжение находится в пределах нормы, то скорее всего проблемы связаны с мотором.
  3. Механические повреждения розетку или шнура, вилки не

Провести качественный ремонт насосной станции могут исключительно профессионалы. Основная часть конструкции представлена двигателем, который весьма восприимчив к перепадам напряжения и высокой нагрузке.

Мотор гудит, но не качает воду крыльчатка не вращается
Крыльчатка насосной станции создает воздушный поток, за счет которого происходит охлаждение системы. Если она не вращается, значит устройство не проводит нагнетание жидкости. Чаще всего это происходит из-за низкого напряжения и перегрева конденсатора в клеммной колодке.

Агрегат работает рывками

Насосная станция работает рывками в большинстве случаев по причине изменения давления внутри гидробака.

Распространенная проблема – прорыв мембраны, ремонт которой заключается в полной замене.

Заменить испорченный элемент можно самостоятельно, для чего гидробак демонтируется. В специализированных магазинах можно найти все необходимое.

Вода поступает неравномерно

Подобны признак указывает на то, что в трубопровод попадает воздух. При этом скачок давления и прерывистость потока может проявляться в различной степени.

При неравномерном поступлении воды достаточно проверить расположение водного зеркала в колодце. При слишком сильном его падении проводится корректировка расположения всасывающего элемента.

Некоторые виды ремонтных работ

Многие работы можно провести самостоятельно6

  1. Замена груши.
  2. Очистка фильтрующего элемента.
  3. Замена и ремонт контрольных механизмов.

Прочистка фильтра

В случае выхода из строя двигателя для ремонта придется обратиться к специалисту.

Пример замены запчастей насоса Джамбо

Как ранее было отмечено, все конструкции насосных станций схожи. Часто ремонту и замене подвергаются:

  1. Реле и клеммы.
  2. Провод питания с вилкой.
  3. Обратный клапан.
  4. Фильтрующий элемент.

Насос Джамбо

Замена проводится при первом проявлении неисправности. Фильтры меняются периодически, так как со временем их эффективность снижается.

Замена груши гидроаккумулятора

Часто проводится ремонт путем замены мембраны. Для этого проводится демонтаж гидроаккумулятора и самого уплотнительного элемента:

  1. Фланец снимается.
  2. Мембрана вынимается.
  3. Бак промывается.

Замена мембраны в насосной станции

После этого новая мембрана устанавливается на свое место. Заключительный этап ремонта – сборка и установка расширительного бака на свое место.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Обратный клапан на скважинный насос где ставить. Краткий обзор обратных клапанов для насосных станций

Чтобы решить проблемы с водоснабжением раз и навсегда, имеется хороший выход - устройство своей собственной насосной станции. По своей сути, это система, которая состоит из насоса, занятого перекачкой воды из скважины или колодца, а также трубопровода, обеспечивающего ее доставку к местам водозабора.

Устройство каждого элемента системы - довольно важный и ответственный этап, поэтому ко всему требуется подходить основательно, с обязательным учетом всевозможных рисков. Довольно значимым является тот момент, что труба, которая присоединена к насосу, должна быть постоянно заполнена водой, чтобы он ее беспрепятственно качал. А для этого требуется установить обратный клапан для Традиционно его устанавливают в паре с фильтром грубой очистки. Его задачей является предохранение насоса от попадания в него разнообразных примесей, оседающих на сетке фильтра.

Особенности

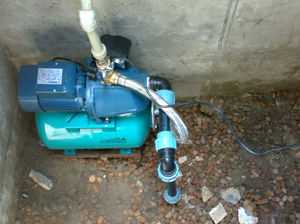

Обратный клапан для насосной станции предназначен для установки на всех трубопроводах. Особенно в самых важных местах. Он предназначен для обеспечения защиты насоса от нежелательного реверса водного потока, что может повредить его либо полностью вывести из строя. Это довольно важно и значимо не только для крупных производственных помещений, но и для бытовых Итак, что дает обратный клапан для насосной станции, какими преимуществами обладает система, в которой он используется, и так ли необходимо его применять - все это будет описано далее.

О насосах

Большинство насосов устанавливается горизонтально, но только не в тех случаях, когда речь идет об обратном клапане, предназначенном для расположения прибора вертикально. А это обеспечивается тем, что данное приспособление в сборе с фильтром грубой очистки и редуктором характеризуется малыми габаритами, позволяющими проводить монтажные работы даже в довольно узком пространстве - в колодце или в скважине. Чтобы более ясно и четко понимать, в чем именно состоит важность данного элемента запорной арматуры, требуется ознакомиться с таким понятием, как Это резкий возврат водного потока, часто возникающий при наличии повреждений в трубопроводе.

О приспособлении

Если вы проводите монтаж и подключение насосной станции своими руками, схемы помогут вам определить, как должен быть размещен обратный клапан. Чаще всего его устанавливают в непосредственной близости от точки забора, чтобы создавать необходимое дав

mexamoll.ru

Ремонт реле давления насосной станции своими руками

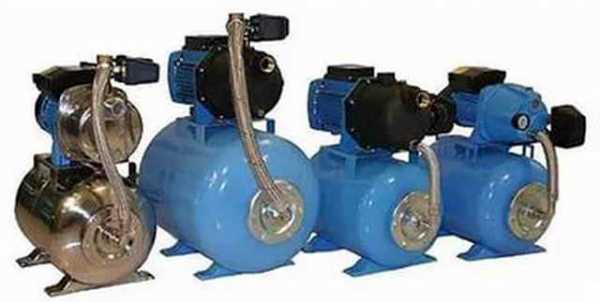

Ремонт насосной станции самостоятельно – возможно ли это?

Насосная станция нужна для частного дома. При неожиданной поломке будет причинено немало неприятностей. Конечно, многие из поломок настолько типичны, что ремонт насосной станции своими руками выполнить совсем несложно. Узнаем, как это делается.

Насосная станция для дома ремонт

Если нужно добиться успешного функционирования водопроводной системы, то вам придется создать нужное давление и напор. В некоторых случаях эта проблема решается при помощи станции. Сам насос будет качать воду, поступающую непосредственно в бак. Как только давление будет максимально высоким, то насос может отключиться. В результате вся вода будет израсходована, а показатель давления снизится. Процесс управления осуществляется в автоматическом режиме.

Насосная станция обеспечивает поступление воды в дома и другие строения, которые находятся на одном участке. После изучения работы при необходимости можно выполнить ремонт насосной станции и что важно – это не очень сложно.

Ремонт реле насосной станции и другие поломки

Главные причины неисправности

Как известно, любое оборудование не может быть вечным, поэтому случаются поломки. Насосная станция перестала работать или же, некорректно функционирует при отключении, подачи электричества нет воды в самой системе.

Бытовой насос устроен не очень сложно, поэтому ремонт насосной станции может быть выполнен без привлечения специалистов.

Порой вполне достаточно просто разобрать систему и сменить деталь, вышедшую из строя. Также можно проклеить трещины на поверхности бака и убедиться в подаче электричества, хотя если не удалось найти должного решения, то необходимо обратиться к специалисту.

Бытовая насосная станция ремонт

Наиболее популярные проблемы

№1. Насос продолжает вращаться, но вода все равно не поступает. Как правило, это связано с нарушением герметичного состояния трубопровода, а также с некорректной работой обратного клапана. При ее отсутствии можно просто долить нужный объем и проверить обратный клапан.

В том случае, если ни одна из принятых мер не помогла, то, скорее всего ваш насос вышел из строя по причине воздействия абразивов, причем чаще всего это песок. Обычно для устранения дефекта советуют провести замену корпуса или крыльчатки. Иногда приходится полностью заменять весь насос.



№2. При работе в виде рывков ваш нанос иметь поврежденный гидробак. По этой причине, у него не получается набрать нормальный уровень давления. В гидробаке любого насоса есть корпус и мембрана, находящаяся внутри. Прежде чем выполнить ремонт насосной станции, необходимо нажать на бак с другой стороны, где находится ниппель. Когда внутреннюю мембрану разорвало, то из этой детали всегда течет вода.

Еще одной популярной проблемой считают дефекты корпуса, поэтому нужно постараться найти трещинку или отверстие. Их надо хорошо заделать. Также для решения проблемы можно попробовать закачать воздух в бак. Чтобы подкачать воздух следует воспользоваться штуцером, имеющим золотник.

№3. Насос может не включаться, если нет электричества. Это значит, что сначала придется проверить, а по возможности и почистить контакт. Кроме того, очень важно, чтобы обмотка была не повреждена. Про сгорание двигателя можно узнать по неприятному запаху, который характерен для горящего изоляционного материала.

№4. Еще насос может включаться, но почему-то не начинает вращаться. Это объясняется поломкой конденсатора. Ремонт насосной станции своими руками выполнить также несложно. Обычно в подобной ситуации оказываются насосы, длительное время находившиеся без должного применения. При поломке такого рода нужно поменять старый конденсатор на новый.

№5. Также бывает ситуация, когда мотор исправно работает, но не может выключиться. Основная причина связана с нарушением в функционировании реле давления. Устранить поломку удается с помощью регулировки самого реле, а делается это двумя пружинками, находящимися прямо на поверхности детали. Самое главное, чтобы вся работа была выполнена с особой осторожностью.

Также рекомендуется определить реле – исправно ли оно. Здесь будет достаточно просто почистить отверстие и снова проверить работу реле.

Ремонт реле давления насосной станции

Важно все работы по регулировке реле выполнять правильно, в противном случае, вся станции может быть сломана. Но только после этой поломки даже производитель не сможет выполнить обязательства по гарантии.

Также важно добиться того, чтобы гидроаккумулятор имел правильное давление. Поэтому нужно отключить насос. Создать необходимое давление можно достичь манометром. В конце следует снять крышку с реле, так как это поможет добраться до регулирующих пружин.

Ремонт насосной станции заключается в регулировке, создайте давление, получается в результате применения больших пружин. Если их повернуть, то показатель становится более низким, не по часовой стрелке, наоборот, уменьшает его.

aquarem.ru

Ремонт реле давления насосной станции своими руками

Ремонт и причины поломок насосных станций

Если вы задумались о создании в частном доме или на даче полноценной автономной системы водоснабжения, то вам стоит знать, что помимо обустройства гидротехнического сооружения, прокладки водопровода и подключения насосной станции вам придётся осуществлять регулярное обслуживание и ремонт насосного оборудования. Причём если обслуживание станции вы будете проводить самостоятельно, то и устранить некоторые неисправности также можно собственными силами. В нашей статье мы расскажем, как проводить ремонт насосной станции своими руками. Мы перечислим не только самые распространённые неисправности, но и укажем причины таких поломок, а также дадим рекомендации по их устранению. А видео в конце статьи поможет вам разобраться с тонкостями ремонта.

Причины поломок

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования. Так, любые неисправности в работе станции, от неправильной работы до полной остановки, чаще всего вызываются одной из перечисленных причин или их совокупностью:

  • к станции не подаётся электропитание;
  • в системе нет воды;
  • поломка насосного оборудования;
  • неисправности в работе мембранного бака;
  • поломка блока автоматики и т.п.

Поскольку все насосные станции для водоснабжения частного дома отличаются довольно простой и несложной конструкцией, устранение мелких неисправностей и поломок можно выполнить своими силами. В одних случаях для этого достаточно разобрать гидрофор и произвести замену изношенной детали, в других – поможет герметизация трещины в гидробаке, а иногда гидрофор не включается из-за отсутствия электропитания.

Если же причины поломки вам не известны, и произвести самостоятельное устранение неисправности вы не можете, придётся обратиться к специалистам. Дальше мы рассмотрим частые поломки гидрофора для водоснабжения частного дома, их причины и методы устранения.

Агрегат работает, но не качает воду

Если в ходе эксплуатации гидрофор включается, но вода из крана не течёт, причин этому может быть несколько. Выбор способа устранения неисправности зависит от причины возникновения такой ситуации

Если в ходе эксплуатации гидрофор включается, но вода из крана не течёт, причин этому может быть несколько. Выбор способа устранения неисправности зависит от причины возникновения такой ситуации. Их может быть несколько. Чтобы найти источник проблемы, нужно проверить следующие параметры работы:

  1. Если гидрофор не качает воду, оцените работоспособность и исправность обратного клапана. Он находится на трубопроводе внутри колодца или скважины. Если это устройство засорилось мусором или песком, то клапан не будет открываться, и агрегат как следствие не качает воду.
  2. Посмотрите, есть ли вода в отрезке трубопровода, идущего от источника к насосному агрегату. Иногда там собирается воздух из-за перебоев с подачей электричества или сбоя в работе насоса. Давление воздуха в этом отрезке не позволит агрегату закачать воду в систему. Если причины в этом, то для их устранения достаточно залить воду в эту часть трубопровода через специальное отверстие.
  3. Ситуация, когда гидрофор включается, но не набирает воду, может возникнуть из-за присутствия в жидкости большого количества примесей абразивного характера. Обычно в таком случае можно заметить много выработки между крыльчаткой и корпусом. Для их удаления может потребоваться дорогостоящий ремонт. Неважно, какую станцию вы используете, Марина или другого бренда, может потребоваться полная замена насоса или покупка корпуса и крыльчатки.
  4. Если агрегат включается, но не качает воду, причина может крыться в отсутствии воды в скважине. Для устранения причины можно аккуратно погрузить глубже в скважину подающий трубопровод или шланг.

Агрегат работает рывками

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере

Если насосная станция работает рывками, то агрегат часто включается и выключается. Причин может быть несколько, для их устранения делают следующее:

  1. Прежде всего, нужно проверить давление в воздушной камере гидробака. Для этого можно использовать обычный автомобильный манометр. Если давление понижено, попробуйте накачать воздух в камеру при помощи насоса. Через некоторое время замер нужно повторить. Если давление снова понизилось, значит, воздух из камеры выходит через трещину или разгерметизированное место. После их удаления давление можно восстановить и воздух не будет уходить. Отверстие в корпусе можно заделать при помощи холодной сварки.
  2. Если гидрофор, например, агрегат Марина для дома, качает воду рывками, то причина может быть в повреждении диафрагмы. В этом случае диафрагму нужно заменить.
  3. Также если агрегат для дома часто включается и отключается, а также качает воду рывками, проблема может быть вызвана нарушением исправной работы реле давления.

Ели агрегат набирает воду рывками, то проблема может возникнуть из-за неправильной работы узла автоматики. Обычно при такой работе показания на манометре то скачут до максимальных показателей, то опускаются до минимума.

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере. Чтобы добраться до груши, нужно найти ниппель с тыльной стороны бака. Если на него нажать, то пойдёт воздух. Если из него после нажимания вместо воздуха пойдёт вода, то резиновая груша повреждена и придётся выполнить её замену. Для этого нужно разобрать корпус, раскрутив болты.

Иногда такая ситуация может возникнуть из-за падения давления воздуха в подушке, которая находится за резиновой грушей. Обычно давление в этой части должно быть равно 1,5 атм. Если герметичность корпуса нарушена, то воздух будет уходить и гидробак не сможет справляться со своими функциями. Для повышения давления нужно закачать воздух через ниппель, расположенный в задней части корпуса. Если это не поможет, нужно искать микротрещины в корпусе и производить их ремонт либо полную замену корпуса гидробака.

Важно: если причиной неисправности стала поломка блока автоматики, то он ремонту не подлежит и заменяется целиком.

Станция даёт нестабильный напор

Кроме этого нужно обратить внимание на уровень воды в гидротехническом сооружении, а также правильность выбора диаметра всасывающей трубы в зависимости от высоты подъёма жидкости

Ремонт насосной станции своими руками можно выполнить и в том случае, если агрегат для дома включается и набирает воду исправно, но даёт пульсирующий напор. Проблема может быть вызвана тем, что в систему попадает воздух. Чтобы найти причину, нужно проверить всё оборудование и трубопровод от источника до насоса на их герметичность.

Кроме этого нужно обратить внимание на уровень воды в гидротехническом сооружении, а также правильность выбора диаметра всасывающей трубы в зависимости от высоты подъёма жидкости. Чем меньше высота подъёма, тем меньшим должно быть сечение трубы или шланга. К примеру, для высоты подъёма в 9 м подходит труба диаметром 2,5 см.

Непрерывная работа агрегата

Причиной работы агрегата в условиях, когда он непрерывно качает воду, может стать неисправность в работе реле давления

Иногда может возникнуть следующая проблема: насос, например, агрегат для дома итальянской марки Марина, включается и качает воду без остановки. Если насосная станция постоянно набирает воду без отключения, то эксплуатировать такую систему запрещено. Работа в аварийном режиме может привести к разрушению системы, или выходу оборудования из строя из-за износа. Причин такой ситуации может быть несколько, для их устранения нужно сделать следующее:

  1. Причиной работы агрегата в условиях, когда он непрерывно качает воду, может стать неисправность в работе реле давления. Обычно для устранения проблемы достаточно отрегулировать реле давления, посредством поворота соответствующих гаек на большой и малой пружине, установленных под крышкой устройства.
  2. Ещё одной проблемой, из-за которой агрегат включается и непрерывно качает воду, может быть отложение солей, которые блокируют работу реле давления. Обычно такая ситуация возникает при работе оборудования с водой, в которой очень высокое содержание солей. Для устранения неисправности достаточно снять реле давления и очистить от солевых отложений его отверстие, которое контактирует с водой.

Оборудование не запускается

Чаще всего агрегат не включается и не набирает воду из-за того, что произошёл разрыв в электросети. Чтобы определить место разрыва в цепи, придётся использовать тестер

Чаще всего агрегат не включается и не набирает воду из-за того, что произошёл разрыв в электросети. Чтобы определить место разрыва в цепи, придётся использовать тестер. Прежде всего, необходимо проверить коммуникации, по которым насос качает воду, а также реле давления, на контактах которого может собираться окись и вызывать их неисправность. Для очистки контактов можно использовать мелкозернистый наждак или надфиль.

Если насос не качает воду и не включается, а на отрезке от него до источника разрывов сети не обнаружено, то необходимо проверить каждый узел насосного оборудования, а именно обмотку и контакты.

Важно: если сгорел двигатель, то его можно восстановить, выполнив перемотку. Однако в большинстве случаев придётся покупать новое оборудование, например, агрегат Марина.

Иногда насос не набирает воду и не запускается из-за поломки пускового конденсатора. В этом случае придётся провести его замену своими руками.

Если после запуска агрегата появляется характерный шум, но крыльчатка и другие вращающиеся детали не начинают двигаться, то причин может быть несколько:

  1. Если прибор долгое время был на консервации и не использовался, то, скорее всего, крыльчатка прилипла к корпусу. Чтобы устранить неисправность, достаточно покрутить крыльчатку вручную несколько раз.
  2. Иногда причиной такой проблемы может стать поломка конденсатора. В этом случае его придётся заменить.
  3. Если параметры электрической сети изменились, то есть напряжение ниже номинального, то агрегат не будет работать.

Видео инструкция по ремонту насосного оборудования для водоснабжения загородного дома:

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

  • Насос закачивает воду в бак.
  • Давление воды постоянно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
  • По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

  • Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
  • Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
  • Диапазон давлений – разность двух предыдущих показателей.
  • Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения. а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

В насосных станциях. которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

  • После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

  • Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.
  • На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

    Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

    Регулировка реле давления

    Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

    • Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
    • Отключить насос.
    • Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
    • Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
    • Закрыть кран.
    • Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

    Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

    В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

    Посмотрите статьи по теме:

    Выбор системы водоснабжения частного дома: обзор существующих систем Система водоснабжения частного дома из скважины: рекомендации по созданию Технология выполнения промывки и опрессовки системы отопления Какое давление воды должно быть в водопроводе и способы его повысить

    Как провести ремонт насосной станции своими руками?

    Ремонт насосной станции своими руками — один из оптимальных вариантов выхода из ситуации, когда в ней возникают какие-то неполадки. На сегодняшний день рынок оборудования для водоснабжения перенасыщен предложениями на любой вкус. Позитивные отзывы о надежности имеют две системы водоснабжения — насосная станция Марина (Marina) и станция Джилекс, строение которых идентичное.

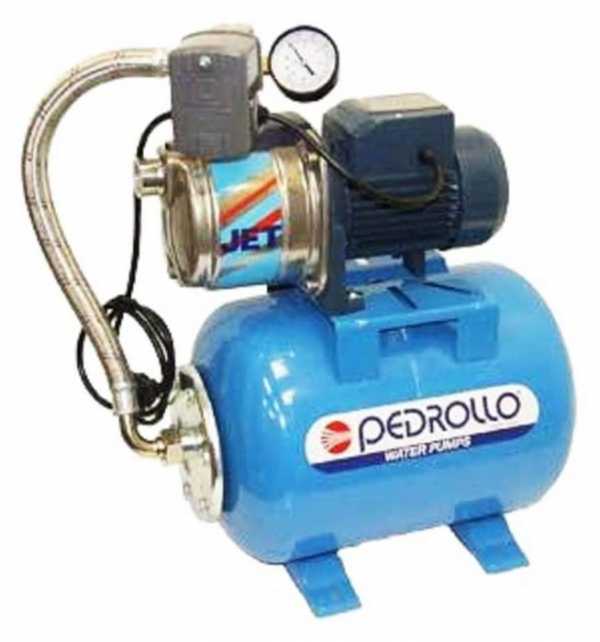

    Из чего состоит насосная станция?

    Обладатели собственной системы водоснабжения на территории частного дома или дачи нередко сталкиваются с различного рода неисправностями. В основном насосные станции содержат такие элементы:

    • водяной насос;
    • гидравлический аккумулятор;
    • реле;
    • манометр.

    Главной задачей работы водяного насоса является забор воды из нужного источника. Популярностью среди потребителей пользуются поверхностные насосы, установленные или в специальных комнатах дома, или в приспособленных для этого кессонах. Насосу необходимо обладать достаточной мощностью для поднятия воды из скважины, перемещения к дому и поднятия до верхней водоразборной точки жилья.

    Важная составляющая — гидравлический аккумулятор (накопительный бак) вместительностью 20 литров и более. Гидроаккумулятором является металлическая емкость, задача которой — держать в трубопроводах станции постоянное давление. Удачная модель аккумулятора в форме металлического баллона с резиновой мембраной внутри. Мембрана растягивается и уходит в прежнее положение в зависимости от того, работает или нет насосная станция.

    Реле включает и выключает насос, определяя необходимость его работы уровнем воды в баке. Манометр предназначен для обозначения уровня давления в системе водоснабжения. Представленная совокупность узлов и оборудования станции водоснабжения может работать как единая система, также каждый отдельный элемент может работать сам по себе. На рыночной нише представлены готовые насосные станции в виде насосного устройства, установленного на аккумуляторе давления. Единая рама содержит и устройство автоматического управления.

    Основные сведения о работе насосной станции

    Работа насосной станции осуществляется по такой схеме: получая электропитание из источника, всасывающий насос начинает забор воды, вода уходит в бак, наполняя его до определенного уровня, после чего реле давления останавливает всасывающее устройство. При потреблении воды человеком падает уровень жидкости в мембранном баке, реле давления дает команду реализации процесса забора воды снова.

    Обычно при покупке насосной станции указан срок гарантийной эксплуатации. А что делать, когда насос не качает воду после истечения такого срока? Есть определенные подходы к выполнению работ, связанных с выходом из строя станции, позволяющие найти причину поломки, и способы провести ремонт насосной станции своими руками. Во многих случаях на это уходит не так много времени, как может показаться на первый взгляд.

    Решение проблем, связанных с отсутствием воды в системе

    Первый шаг — это проверка герметичности трубопроводов и наличия воды в системе. Когда воды нет, то причиной могла стать неполадка обратного клапана, находящегося между оголовком скважины и входным патрубком насосной станции. Перестает работать эта деталь в результате засорения клапана посторонними предметами. Еще рассматривается непригодность пружины, контролирующей работу этого элемента.

    Засорение клапана устраняется его очисткой после снятия, а при поломке нужно произвести полную замену обратного клапана, но при этом потребуется значительная сумма. При длительном простое насосной станции возникает ситуация исчезновения воды в месте соединения скважины и насоса. Специальное заливочное отверстие устраняет проблему.

    Если существует проблема сезонного понижения уровня воды, ее решением станет помещение входного контура насоса глубже в шахту скважины. При глубоком погружении входного контура увеличивается вероятность засорения, для предотвращения этого устанавливается фильтр.

    Недостаточное напряжение в сети является также причиной непоступления воды при работающей системе снабжения. Определяется это тестером электропитания. Изнашивание лопастей насоса устраняется по такому плану:

    • разбор насосного устройства с использованием для облегчения снятия специального средства;
    • осмотр состояния крыльчатки, если необходимо — замена сломанной лопасти;
    • при невозможности замены сломанной детали (все зависит от производителя) полностью меняется насос.

    Слишком частое включение насоса

    При частом включении насоса подача воды происходит рывками. Причина — поломка работы узла автоматики (манометра). Манометр измеряет давление. Показания этого элемента могут резко падать, тогда вода будет поступать рывками. Такое происходит, если мембрана аккумулятора давления, изменяющая свои размеры в зависимости от объема воды, пришла в негодность.

    Определяется поломка нажатием на ниппель, который производит доступ к мембране. Когда из него уходит воздух, он исправен. В случае поступления воды мембрану гидроаккумулятора необходимо срочно заменить. Для смены элемента необходимо разобрать корпус аккумулятора, раскрутив болты.

    Не происходит забор воды насосом

    Когда обнаружилось, что насос не качает воду, одной из причин может оказаться не отрегулированное правильно в нем давление. Устранение возникшей проблемы осуществляется по схеме:

    • из электросети выключается насосная станция;
    • производится слив воды из водяного бака;
    • измеряется давление воздуха в баке через ниппель автомобильным насосом с манометром или компрессором, его оптимальное значение — 90-95%;
    • накачивается воздух в систему водоснабжения.
    • заливается вода в станцию;
    • присоединяется к сети с контролем давления.

    Воздух в системе водоснабжения накачивается следующим образом. Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла. Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

    Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения. После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

    Другие распространенные неисправности

    Есть еще несколько видов поломки насосной станции. Например, происходит постоянная закачка воды, случается, когда перестает работать реле регулировки вследствие износа. Для устранения неисправности необходимо зажать растянутые пружины реле и, если необходимо, почистить его от засорения.

    Когда насос не качает воду из скважины, первым делом надо проверить, есть ли электричество в цепи. Если все в порядке, причиной неисправности может быть обмотка электрического двигателя. При пробоях обмотки мотор не работает, и чувствуется запах горения изоляции. Ликвидация проблемы состоит в полной замене двигателя.

    Еще один случай неисправности системы — это издание звука без вращения насосного устройства. Виновником бывает длительный простой. Колеса ротора «застывают» на внутренней поверхности станции. Для начала разрабатывается вал насоса путем проворачивания его руками, при необходимости чистится от мусора крыльчатка.

    Поскольку корпус насоса имеет еще диффузор с соединенной направляющей, то гидрофор останавливается и при его неисправности. Решение — заменить диффузоры для насосных станций с последующим сбором насоса в обратном порядке.

    Случается этот сбой, когда перестает работать конденсатор клеммной коробки. Тестером электрики определяется неисправность, случающаяся часто в двигателях, работающих по трехфазной схеме. Когда конденсатор замыкает, он плавится или темнеет, выход один — замена детали. Главное — убедиться в надежном скреплении проводов, иначе конденсатор будет нерабочим.

    Практически все поломки станций насосного оборудования устраняются, и ремонт насосной станции своими руками — не миф.

    Для снижения вероятности возникновения неисправностей в работе насосной станции специалистами настоятельно рекомендуется выполнять предусмотренное обслуживание и профилактический осмотр систем водоснабжения.

    Сам процесс установки и самостоятельное обслуживание насосных станций требуют много времени, значительного начального вложения денежных средств, но зато они окупаются отсутствием платы за потребляемую воду.

    Смотрите также

    • 23.08.2016 Расчет количества секций радиаторов отопления с обычным калькулятором
    • 07.09.2016 Какой газовый котел лучше — настенный или напольный?
    • 30.08.2016 В чем заключается принцип работы конвектора?

    Источники: http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/remont-nasosnyx-stancij.html, http://delai-remont.com/vodosnabzhenie/regulirovka-rele-davleniya-dlya-nasosa.html, http://pikucha.ru/vodosnabzhenie/nasosnoe-oborudovanie/remont-nasosnoj-stancii-svoimi-rukami.html

    santex1.ru

    Как разобрать насосную станцию - Всё о сантехнике

    Как провести ремонт насосной станции своими руками?

    Ремонт насосной станции своими руками — один из оптимальных вариантов выхода из ситуации, когда в ней возникают какие-то неполадки. На сегодняшний день рынок оборудования для водоснабжения перенасыщен предложениями на любой вкус. Позитивные отзывы о надежности имеют две системы водоснабжения — насосная станция Марина (Marina) и станция Джилекс, строение которых идентичное.

    Из чего состоит насосная станция?

    Обладатели собственной системы водоснабжения на территории частного дома или дачи нередко сталкиваются с различного рода неисправностями. В основном насосные станции содержат такие элементы:

    • водяной насос;
    • гидравлический аккумулятор;
    • реле;
    • манометр.

    Главной задачей работы водяного насоса является забор воды из нужного источника. Популярностью среди потребителей пользуются поверхностные насосы, установленные или в специальных комнатах дома, или в приспособленных для этого кессонах. Насосу необходимо обладать достаточной мощностью для поднятия воды из скважины, перемещения к дому и поднятия до верхней водоразборной точки жилья.

    Важная составляющая — гидравлический аккумулятор (накопительный бак) вместительностью 20 литров и более. Гидроаккумулятором является металлическая емкость, задача которой — держать в трубопроводах станции постоянное давление. Удачная модель аккумулятора в форме металлического баллона с резиновой мембраной внутри. Мембрана растягивается и уходит в прежнее положение в зависимости от того, работает или нет насосная станция.

    Реле включает и выключает насос, определяя необходимость его работы уровнем воды в баке. Манометр предназначен для обозначения уровня давления в системе водоснабжения. Представленная совокупность узлов и оборудования станции водоснабжения может работать как единая система, также каждый отдельный элемент может работать сам по себе. На рыночной нише представлены готовые насосные станции в виде насосного устройства, установленного на аккумуляторе давления. Единая рама содержит и устройство автоматического управления.

    Основные сведения о работе насосной станции

    Работа насосной станции осуществляется по такой схеме: получая электропитание из источника, всасывающий насос начинает забор воды, вода уходит в бак, наполняя его до определенного уровня, после чего реле давления останавливает всасывающее устройство. При потреблении воды человеком падает уровень жидкости в мембранном баке, реле давления дает команду реализации процесса забора воды снова.

    Обычно при покупке насосной станции указан срок гарантийной эксплуатации. А что делать, когда насос не качает воду после истечения такого срока? Есть определенные подходы к выполнению работ, связанных с выходом из строя станции, позволяющие найти причину поломки, и способы провести ремонт насосной станции своими руками. Во многих случаях на это уходит не так много времени, как может показаться на первый взгляд.

    Решение проблем, связанных с отсутствием воды в системе

    Первый шаг — это проверка герметичности трубопроводов и наличия воды в системе. Когда воды нет, то причиной могла стать неполадка обратного клапана, находящегося между оголовком скважины и входным патрубком насосной станции. Перестает работать эта деталь в результате засорения клапана посторонними предметами. Еще рассматривается непригодность пружины, контролирующей работу этого элемента.

    Засорение клапана устраняется его очисткой после снятия, а при поломке нужно произвести полную замену обратного клапана, но при этом потребуется значительная сумма. При длительном простое насосной станции возникает ситуация исчезновения воды в месте соединения скважины и насоса. Специальное заливочное отверстие устраняет проблему.

    Если существует проблема сезонного понижения уровня воды, ее решением станет помещение входного контура насоса глубже в шахту скважины. При глубоком погружении входного контура увеличивается вероятность засорения, для предотвращения этого устанавливается фильтр.

    Недостаточное напряжение в сети является также причиной непоступления воды при работающей системе снабжения. Определяется это тестером электропитания. Изнашивание лопастей насоса устраняется по такому плану:

    • разбор насосного устройства с использованием для облегчения снятия специального средства;
    • осмотр состояния крыльчатки, если необходимо — замена сломанной лопасти;
    • при невозможности замены сломанной детали (все зависит от производителя) полностью меняется насос.

    Слишком частое включение насоса

    При частом включении насоса подача воды происходит рывками. Причина — поломка работы узла автоматики (манометра). Манометр измеряет давление. Показания этого элемента могут резко падать, тогда вода будет поступать рывками. Такое происходит, если мембрана аккумулятора давления, изменяющая свои размеры в зависимости от объема воды, пришла в негодность.

    Определяется поломка нажатием на ниппель, который производит доступ к мембране. Когда из него уходит воздух, он исправен. В случае поступления воды мембрану гидроаккумулятора необходимо срочно заменить. Для смены элемента необходимо разобрать корпус аккумулятора, раскрутив болты.

    Не происходит забор воды насосом

    Когда обнаружилось, что насос не качает воду, одной из причин может оказаться не отрегулированное правильно в нем давление. Устранение возникшей проблемы осуществляется по схеме:

    • из электросети выключается насосная станция;
    • производится слив воды из водяного бака;
    • измеряется давление воздуха в баке через ниппель автомобильным насосом с манометром или компрессором, его оптимальное значение — 90-95%;
    • накачивается воздух в систему водоснабжения.
    • заливается вода в станцию;
    • присоединяется к сети с контролем давления.

    Воздух в системе водоснабжения накачивается следующим образом. Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла. Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

    Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения. После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

    Другие распространенные неисправности

    Есть еще несколько видов поломки насосной станции. Например, происходит постоянная закачка воды, случается, когда перестает работать реле регулировки вследствие износа. Для устранения неисправности необходимо зажать растянутые пружины реле и, если необходимо, почистить его от засорения.

    Когда насос не качает воду из скважины, первым делом надо проверить, есть ли электричество в цепи. Если все в порядке, причиной неисправности может быть обмотка электрического двигателя. При пробоях обмотки мотор не работает, и чувствуется запах горения изоляции. Ликвидация проблемы состоит в полной замене двигателя.

    Еще один случай неисправности системы — это издание звука без вращения насосного устройства. Виновником бывает длительный простой. Колеса ротора «застывают» на внутренней поверхности станции. Для начала разрабатывается вал насоса путем проворачивания его руками, при необходимости чистится от мусора крыльчатка.

    Поскольку корпус насоса имеет еще диффузор с соединенной направляющей, то гидрофор останавливается и при его неисправности. Решение — заменить диффузоры для насосных станций с последующим сбором насоса в обратном порядке.

    Случается этот сбой, когда перестает работать конденсатор клеммной коробки. Тестером электрики определяется неисправность, случающаяся часто в двигателях, работающих по трехфазной схеме. Когда конденсатор замыкает, он плавится или темнеет, выход один — замена детали. Главное — убедиться в надежном скреплении проводов, иначе конденсатор будет нерабочим.

    Практически все поломки станций насосного оборудования устраняются, и ремонт насосной станции своими руками — не миф.

    Для снижения вероятности возникновения неисправностей в работе насосной станции специалистами настоятельно рекомендуется выполнять предусмотренное обслуживание и профилактический осмотр систем водоснабжения.

    Сам процесс установки и самостоятельное обслуживание насосных станций требуют много времени, значительного начального вложения денежных средств, но зато они окупаются отсутствием платы за потребляемую воду.

    Смотрите также

    • 23.08.2016 Расчет количества секций радиаторов отопления с обычным калькулятором
    • 07.09.2016 Какой газовый котел лучше — настенный или напольный?
    • 30.08.2016 В чем заключается принцип работы конвектора?

    Распространенные поломки и правила ремонта насосных станций

    Каждый, кто не понаслышке знает, что такое насосная станция и использует ее для частного дома, в хозяйстве или промышленности, рано или поздно может столкнуться с тем, что она не включается или быстро отключаться, часто включается и выключается, не закачивает воду или не обеспечивает необходимый напор.

    Любая неисправность должна устраняться оперативно для продления срока эксплуатации установки. Чтобы выяснить причины поломки и принять решение, что делать для их устранения, можно разобрать и собрать насосную станцию своими руками.

    1 Основные неполадки насосных станций

    Большое значение имеет первый запуск насосной станции. При условии, что сборка насосной станции и ее подключение осуществлялись в соответствии с рекомендациями производителя, именно он может выявить заводской брак, что наблюдается крайне редко, и определить основные недостатки системы в целом.

    Перед тем, как запустить насосную станцию, убедитесь в том, что она надежно зафиксирована, все стыки загерметизированы, а перед пуском в систему вновь подана вода.

    В большинстве случаев ремонт насосной станции не требуется, так как причина некорректной работы не в поломке как таковой, а проблемах в самой системе. Мы рассмотрим основные неисправности насосных станций и их устранение.

    Наиболее часто встречающиеся неполадки можно разделить на несколько групп:

    • насосная станция не качает воду при работающем двигателе;
    • насосная станция не выключается;
    • установка работает рывками;
    • отсутствие крутящего момента при работающем двигателе;
    • насосная станция не держит давление.

    Насосная станция в системе водоснабжения

    Нужно отметить, что ремонт насосной станции своими руками можно производить в том случае, если вы знаете, как сделать замену комплектующих и используете рекомендованные производителем запчасти.
    к меню ↑

    1.1 Как понять, что станция требует ремонта?

    Ремонт насосной станции требуется в том случае, если в процессе диагностики вы не обнаружили или устранили все возможные причины неисправностей, но система все равно работает некорректно.

    Наибольшее количество проблем возникает, если вы используете оборудование с погружным насосом, так как проведение диагностики такого оборудования требует немало времени и сил. Признаками необходимости возможного ремонта может быть тот факт, что насос не поднимается, постоянно возникают проблемы с тем, чтобы набрать воду, происходит произвольное отключение системы.

    Мы рассмотрим причины возникновения и способы устранения типовых неисправностей.
    к меню ↑

    1.2 Почему насос не качает воду?

    Не качает воду насосная станция в том случае, если:

    • в полость всасывающей магистрали попадает воздух;
    • в источнике водозабора очень низкий уровень воды;
    • обратный клапан загрязнен или вышел из строя.

    Поломка первого типа может быть устранена путем проверки герметизации всех соединений. Для этого нужно осуществить полное выключение системы, выкрутить пробку заливного отверстия и выпустить воздух. Далее требуется возобновить подачу воды и осуществить включение системы.

    Если насос не может закачать воду из-за проблем с уровнем в области водозабора, рекомендуется проверить корректность установки заборного трубопровода. Также следует принимать во внимание тот факт, что в связи с некоторыми геологическими изменениями вода уходит глубже – в этом случае она не будет закачиваться по определению.

    Не качает насосная станция и в том случае, если засоряется обратный клапан. Это может свидетельствовать о низком качестве воды или неправильном выборе насоса.
    к меню ↑

    1.3 Почему насосная станция долго не отключается?

    Понять, почему не отключается насосная станция, поможет проверка настроек реле давления насосной станции. Как показывает практика, в большинстве случаев причиной может быть слишком высокое выставленное давление, проблема решается путем его регулировки.

    Устройство насосной станции

    Еще одной причиной, вызывающей неисправность такого характера, может быть слишком слабый напор воды в системе. В этом случае ее можно доукомплектовать бытовым повышающим насосом.
    к меню ↑

    1.4 Почему насосная станция часто включается и выключается?

    Ответом на вопрос, почему часто включается насосная станция, может быть поломка бака насосной станции (течь) или его недостаточный размер – то есть, вода расходуется слишком быстро, насосная станция не удовлетворяет эксплуатационные требования.

    Для выявления пробоины в корпусе бака нажмите на ниппель, который находится на его оборотной стороне – из отверстия должен выходить только воздух. Появление в отверстии воды свидетельствует о разрыве мембраны. Отремонтировать ее нельзя – требуется замена.

    В насосной станции падает давление и в том случае, если нарушена герметичность корпуса и установка не может накачивать достаточное количество воды и корректно работать.
    к меню ↑

    1.5 Почему отсутствует крутящий момент?

    Такая проблема возникает вследствие поломки конденсатора или приклеивания крыльчатки непосредственно к корпусу. Неполадка характерна для оборудования, которое долгое время находилось в состоянии покоя. Для запуска крыльчатки прокрутите ее вручную несколько раз вокруг оси, в случае выхода из строя конденсатора требуется замена.
    к меню ↑

    1.6 Почему насосная станция не набирает давление?

    Проблема свидетельствует о том, что регулятор давления воды настроен на слишком низкое значение. Устранить ее просто – достаточно изменить настройки реле. Регулятор давления для насосной станции работает в диапазоне 1,5-3 атмосфер. Для изменения настроек отключите систему от электросети и полностью слейте воду. Далее снимите крышку и измените силу затяжки соответствующих пружин.
    к меню ↑

    2 Правила разборки насосной станции

    Обслуживание и ремонт насосной станции своими руками нужно производить с учетом рекомендаций производителя.

    Устройство гидроаккумулятора насосной станции

    Главное правило — полное отключение системы от источника энергии и удаление воды или другой жидкости из всей трубопроводной системы.

    Все работы выполняются с соблюдением техники безопасности и использованием соответствующего инструмента.
    к меню ↑

    2.1 Этапы ремонта

    Ремонт своими руками вне зависимости от того, самодельная ли перед вами установка или профессиональная, выполняется в несколько этапов – отключение системы, слив воды, демонтаж насоса, разборка, замена вышедших из строя запчастей, сборка.

    • отсоедините расширительный бак и демонтируйте насосную установку;
    • снимите корпус, предварительно открутив все болтовые соединения;
    • зафиксируйте вал, сняв с задней части двигателя крышку и вентилятор
    • отсоедините крыльчатку, открутив крепежный винт;
    • после демонтажа крыльчатки у вас открывается доступ к сальнику, для извлечения одной из двух его составляющих снимите крепежное кольцо;
    • отсоедините электродвигатель от консоли;
    • снимите вторую составляющую сальника – теперь может производиться замена сальника.

    Собирать насос нужно в обратном порядке, собранный агрегат подключается к системе, после чего производится тестовый запуск.
    к меню ↑

    2.2 Ремонт насосной станции своими руками (видео)

    Ремонт насосной станции в бытовых условиях своими руками

    Долгие годы для многих людей главной мечтой было иметь собственную квартиру. Однако сегодня приоритеты изменились. У значительного числа все чаще возникает желание перебраться жить загород или в частный дом, расположенный в городской черте. Когда появляется возможность, они реализуют свою мечту. Однако проживание на собственном участке имеет свои особенности. Возникает немало проблем. Одна из них – создание полноценной системы водоснабжения.

    Основные вложения при устройстве такой системы — создание источника воды на участке и прокладка водопровода. Они могут обойтись дороже, чем подключение к централизованным магистралям водоснабжения. Однако в процессе эксплуатации можно год от года экономить средства на оплату потребляемой воды.

    Наличие на участке собственной системы водоснабжения — определенные обязанности. Чтобы она исправно работала, необходимо регулярно проводить обслуживание оборудования, которое входит в состав системы подачи воды. Основным элементом автономных систем водоснабжения является насосная станция. При возникновении неисправности ремонт этого оборудования можно выполнить своими руками, зная технологию его проведения и следуя рекомендациям специалистов.

    Предназначение водяной насосной станции

    Основной составляющей любого частного водопровода является насосная станция. Если система водоснабжения была спроектирована правильно, то в этом случае в составе системы водоснабжения будет присутствовать скважина, из которой в трубы подается достаточный объем воды в несколько домов.

    Воду на поверхности такой скважины приходится поднимать, что связано с тем, что водоносный слой находится на большой глубине. Чтобы насосное оборудование не включалось в работу при каждом пользовании краном в доме, необходимо обеспечить в системе подачи воды определенное давление. Именно для этого и необходима насосная станция.

    Состав водяной насосной станции

    В своем классическом варианте станция включает следующие элементы:

    • Насосное устройство. При использовании агрегат должен выдавать достаточную мощность, чтобы поднимать из скважины воду и перемещать ее по трубам в дом до самой верхней точки водоразбора.
    • Гидроаккумулятор. Своим видом это устройство представляет емкость, изготовленную из прочного металла. Благодаря ей в трубопроводе, проложенном в доме, обеспечивается стабильное давление. Металлический баллон с расположенной внутри него резиновой мембраной является наиболее распространенной моделью гидроаккумулятора. Когда насос находится в рабочем состоянии, происходит натягивание мембраны до определенного уровня. Когда оборудование прекращает свою работу, мембрана стремится вернуться в исходное положение, вытесняя из емкости всю воду.
    • Блок автоматики. Он необходим для того, чтобы насосное оборудование включалось и выключалось, когда в системе достигнуты определенные параметры давления. Если в водопроводе снижается давление, то в этом случае срабатывает реле. Вследствие этого происходит включение агрегата.

    Как видно, насосная станция — это определенный набор оборудования, которое может использоваться само по себе. Насосные станции, применяемые в промышленных условиях, представляют собой также определенный набор компонентов, которые собраны в едином корпусе. Чаще всего насосная станция — определенный вид насосного оборудования, которое установлено на гидроаккумуляторе. На единой раме выполняется закрепление наряду с ними и устройства автоматического управления.

    Когда владелец частного дома приобрёл новое оборудование, то в течение гарантийного срока проблем в его работе обычно не возникает. Если же появляются небольшие неисправности, то для их устранения можно обратиться в сервисный центр. Однако, когда насосная станция используется продолжительное время, то возникновение проблем в различных узлах неизбежно. Отдельные поломки могут приводить к приведению оборудования в нерабочее состояние. Многие из них можно устранить своими силами. Об основных неисправностях и способах их устранения мы поговорим далее.

    Как своими силами устранить неисправности?

    Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.

    Насосное оборудование вращается, при этом вода не поступает

    Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.

    Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины. На него следует обратить самое пристальное внимание. Необходимо проверить его состояние. Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.

    Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.

    Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.

    Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.

    Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором — тестером электропитания.

    Включение насоса станции происходит часто, а вода подается рывками

    Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора — измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.

    Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.

    Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.

    Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.

    Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.

    Насосная станция работает, но вода в систему поступает рывками, с перебоями

    Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.

    Другие неисправности

    В процессе эксплуатации насосной станции можно столкнуться и с иными неполадками, которые тоже можно ликвидировать самостоятельно.

    Насос постоянно без отключений качает воду

    Чаще всего такая неисправность возникает по причине плохой регулировки реле, посредством которого обеспечивается фиксация уровня давления в системе трубопроводов. Две разные пружины используются для регулировки реле:

    • пружина маленького размера служит для регулировки разницы показателей давления между минимальным значением и максимальным;
    • пружина большого размера устанавливает максимальные и минимальные пределы для включения и отключения насоса.

    Если узел автоматики насосной станции используется продолжительное время, то может происходить растягивание пружин, следствием чего становится сбивание показателей, установленных при начальной регулировке. Помимо этого установка может не отключаться при длительной эксплуатации станции происходит износ движущих частей насоса, а максимальные показатели создаваемого давления уменьшаются. Кроме этого, после долгой работы следует уменьшить максимальный показатель давления, для чего следует выполнить регулировку положения большой пружины. Это должно позволить устройству периодически отключаться .

    Также нарушения в работе регулировочного реле могут возникать по причине сужения его выходного отверстия, которое при продолжительной эксплуатации станции может забиваться отложениями, содержащимися в перекачиваемой жидкости. В этом случае, чтобы аппарат мог отключаться, необходимо снять реле и прочистить его.

    Станция не включается

    Если вы столкнулись с такой проблемой, то ее причиной может быть либо отсутствие электричества в сети, либо падение напряжения в системе. Поэтому необходимо выполнить проверку электричества в цепи и напряжения, для чего следует использовать тест.

    Если насосная станция подключена правильно, а в сети есть электричество, то поломка может быть связана с пробоем обмотки электрического двигателя. Если это имеет место быть, то происходит остановка электродвигателя и появляется характерный запах горелой изоляции. Если именно эта неисправность стала причиной невозможности включения станции, то для ее устранения необходимо заменить электродвигатель новым.

    Насосное устройство издает гул, но при этом не вращается

    При длительном простое насосной станции владельцы чаще всего сталкиваются с такой проблемой.

    • Когда станция некоторое время не используется, то колеса ротора могут прикипеть к внутренней поверхности насоса. В этой ситуации необходимо попробовать вручную провернуть вал насоса. Если своими силами вы не можете стронуть ротор с текущего положения, то в этом случае придется разобрать корпус прибора и ликвидировать дефект крыльчатки — ее застревание.
    • Причиной такой неисправности может быть и выход из строя конденсатора, который располагается в клеммной коробки насоса. Такая проблема характерна не для всех двигателей,а только для тех, подключение которых происходит по трехфазной схеме. Для выявления неисправности и устранения используют тест электрики.

    Заключение

    При использовании насосной станции неисправностей может быть довольно много, однако все они не такие сложные и вполне могут устранены своими силами. Вам не придется обращаться к специалистам, что выльется в неплохую экономию денежных средств. Достаточно ознакомиться с видео инструкциями, как правильно устранять неисправности насосной станции, и вы сможете вернуть его к жизни своими силами, потратив немного своего времени.

    Соболев Юрий Алексеевич

    Источники: http://pikucha.ru/vodosnabzhenie/nasosnoe-oborudovanie/remont-nasosnoj-stancii-svoimi-rukami.html, http://nasosovnet.ru/repair/remont-nasosnyh-stantsij.html, http://stoki.guru/nasosy/nasosnye-stancii/remont-nasosnoy-stancii-v-bytovyh-usloviyah-svoimi-rukami.html

    santex1.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
