Запорная арматура для водоснабжения: виды, характеристика и назначение

Запорная арматура для водоснабжения представляет собой специальное устройство, которое служит для перекрытия потоков воды на определенном участке системы. Устанавливается она начиная от промышленных очистительных сооружений и заканчивая квартирой.

Классификация запорной арматуры

Эта арматура содержит в своем составе целый набор крепежей, узлов, приспособлений, деталей, которые используются для регулирования различных потоков. Среди них можно выделить следующие элементы:

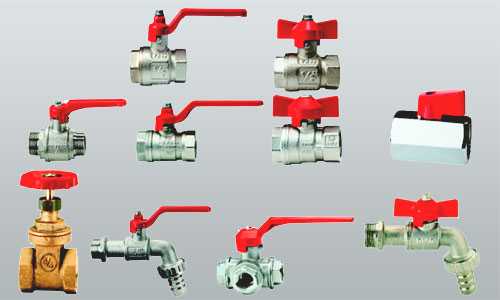

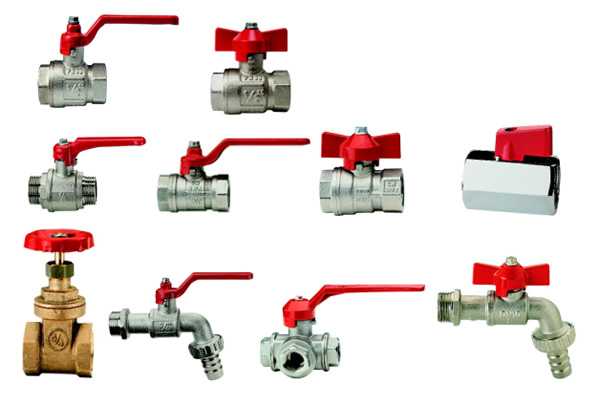

  • вентили;
  • задвижки;
  • краны;
  • затворы;
  • клапаны.

Они устанавливаются на различных трубопроводах, в емкостях и на агрегатах. В действие данные элементы приводятся при помощи специального электрического приспособления или вручную. Существует несколько типов такого оборудования, как запорная арматура для водоснабжения. Виды элементов бывают предохранительные и смесительные.

Общие характеристики запорной арматуры

Требования, которые предъявляются к данному виду оборудования, должны соответствовать следующим стандартам:

  • Материал изготовления – латунь, сталь, бронза, пластмассы, чугун.
  • Каждый элемент отвечает специальным условиям эксплуатации.
  • Показатель пропускной способности достаточно высокий.
  • Запорная арматура для водоснабжения рассчитана на определенное давление и температуру.
  • Обязательным требованием является антикоррозийное покрытие, которое предотвращает появление ржавчины.

Запорная арматура: назначение

Данное оборудование имеет назначение промышленного характера. С его помощью можно полностью перекрыть поток газовых или жидкостных веществ. Запорная арматура для водоснабжения в настоящее время достаточно распространена. Именно с помощью нее появляется возможность обеспечить полную герметичность в трубопроводе. Водозапорная арматура применяется в разных сферах, например в канализационных, водопроводных, отопительных системах.

Запорный диск (задвижки)

Любая арматура такого аналога содержит в своем составе регулирующий и запорный диск. Обычно он имеет способность проворачиваться вокруг оси и становиться перпендикулярно самому трубопроводу, чем и обеспечивает запор.

Такая задвижка регулируется вручную или с помощью электропривода. В современных системах трубопроводов данные приводы могут контролироваться дистанционно. Это позволяет остановить подачу в трубопроводе в любое необходимое время. Например, при возникновении аварийной ситуации.

Диски, которыми оборудована запорная арматура для водоснабжения (фото можно посмотреть в статье), являются самыми важными элементами. Единственным недостатком таких деталей является их большой размер. Однако к положительным характеристикам можно отнести небольшое сопротивление и простоту самой конструкции задвижки. Монтируется этот элемент при помощи фланца. Существует несколько видов дисков: приварной (плоский или встык) и воротниковый.

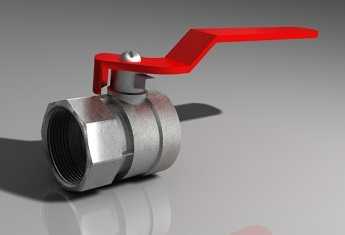

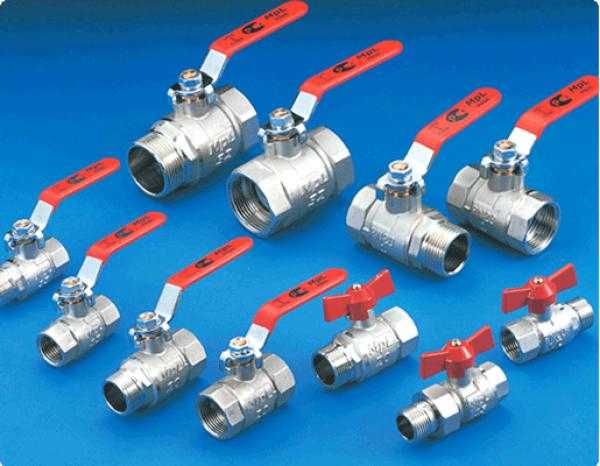

Наиболее выгодным в современных системах принято считать шаровые краны, которые больше подходят для использования в подобных системах.

Запорные клапаны

Запорная арматура для водоснабжения состоит из определенных элементов, одним из которых является клапан. Его конструкция устроена таким образом, чтобы можно было полностью перекрывать водный поток в системе. Золотник принимает два положения: открыто и закрыто. Существуют модели клапанов, с помощью которых регулируют водоснабжение. Они выполняют одновременно две функции: запорную и регулирующую.

Преимущества данного вида следующие:

  • полная герметичность;
  • возможность использования при высоких температурах и давлении в системе;
  • несложный ремонт и техническое обслуживание;
  • можно устанавливать в коррозионной, вакуумной и агрессивной среде;
  • высокий уровень износоустойчивости.

Недостатки запорных клапанов:

  • гидросопротивление достаточно большое;
  • в некоторых местах система водоснабжения может засоряться;
  • для труб с большим диаметром установка невозможна.

fb.ru

Запорная арматура для систем водоснабжения

Всякий водопровод помимо трубных колен, соединительных фитингов и переходников непременно подразумевает в себе устройства, которые могут либо вовсе перекрыть поступление жидкости, либо создают для потока «пропускной режим».

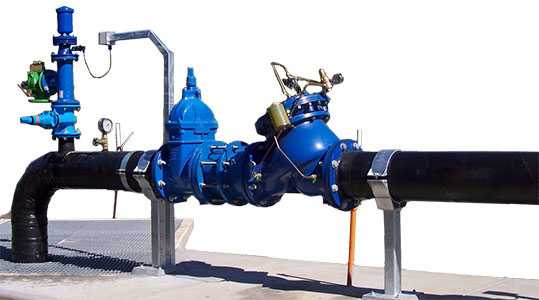

В транзитных напорных участках и магистралях обязанность перекрытия потока возлагается на задвижки и вентили. В частном секторе или многоквартирных домах же присутствуют шаровые краны, которые могут предотвратить доступ воды к отдельной точке водоразбора. Подобная арматура считается запорной.

Кроме того, существует запорно-регулирующая арматура. Это все те же вентили, задвижки и краны, но в их конструктивных особенностях применен иной принцип, но все виды AVK задвижек каталог предлагает в ассортименте. Штоки или ручки оснащены "запорной" шкалой, благодаря которой есть возможность регулировки. Иными словами, такая арматура и перекрывает воду, и задает определенный напор. Подобные приборы часто используются и в системах отопления.

Еще одним видом является предохранительная арматура. К ней относятся подрывные и предохранительные клапана. Они срабатывают при увеличении напора или превышении параметра избыточного давления. Используются, в основном, в водонагревателях и газовых котлах. Срабатывают автоматически.

Также к предохранительным приборам относится и сливная арматура. Различия лишь в применении и способе срабатывания. Устанавливается на трубопроводах или оборудовании в нижней части корпуса, а слив производится вручную (механически). Представлена данная арматура в виде клапанов или шаровых кранов.

Прочие приборы (фильтры, смесители, камеры смешивания) относят к арматуре индивидуального профиля. Они подбираются индивидуально для каждого отдельного случая.

Подробно о кранах.

Перед водоразборными приборами и на входе в отдельные ветки водопровода ныне монтируют шаровые запорные краны. Они дают возможность местного перекрытия потока воды при необходимости (например, замена или починка того же смесителя). Такие запирающие устройства очень хорошо помогают предотвратить «потоп» в ситуации разрыва трубы или гибкой подводки. Поворот рукоятки (флажка) на 90° - и вода перестаёт вытекать. В силу своей практичности и эффективности шаровые запирающие механизмы уверенно вытесняют с рынка другие образцы – краны цилиндрические и задвижки клиновые.

По принципу соединения такие устройства подразделяют на муфтовые и фланцевые. Первые  более компактны. Такая арматура для водоснабжения монтируется на трубопроводы малого диаметра (до 50 мм). Собственно, в эту категорию как раз входят все разводки и гребёнки домашнего бытового назначения. Фланцевое исполнение даёт возможность более мощного стягивания соединения через прокладку болтами по всему периметру с каждой стороны. Эти запирающие агрегаты используются на трубах большего сечения (от 50 мм).

Что касается смесителей, то они (как следует из названия) смешивают в любых соотношениях поступающие в них по разным трубам потоки горячего и холодного водоснабжения.

aquagroup.ru

Запорная арматура водопроводная, ее виды для водопроводных систем

Запорная арматура водопроводная и ее типовые представители

Для начала, перечислим устройства, которые относятся к запорно-регулирующим устройствам и являются стандартными представителями подобной арматуры.

  1. Вентиль-узел. Служит регулирующей функцией, которая делает возможным полную герметизацию пропускного отверстия, путем его перекрытия запорным элементом.
  2. Задвижка-узел. Обеспечивает запорные функции, за счет герметизации в корпусе пропускного отверстия благодаря дисковому затвору.
  3. Кран-узел. Обеспечивает запорные и регулирующие функции, осуществляя герметизацию пропускного отверстия благодаря элементу в виде тела вращения.

Давайте разберемся с конструкцией каждого устройства и рассмотрим их преимущества.

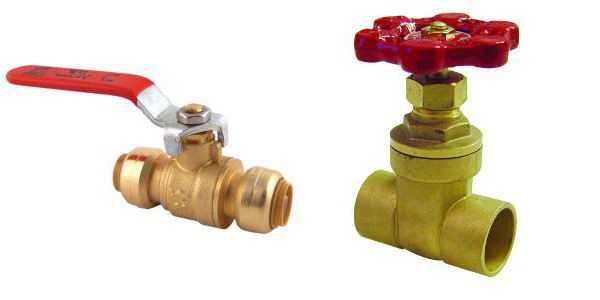

Конструкцию вентиля чаще всего используют для регулировки потока, а запорную функцию можно назвать вторичной. Она проста, и напоминает Т-образный тройник, в котором поршень размещается в вертикальном участке, перемещается вдоль оси, а сквозь верхнюю планку проходит водопровод. Сдвигая вниз запорный элемент можно добиться частичную или полную герметизацию пропускного водопровода. Запорные элементы могут смещаться от движения штока поршня, который управляется рычагом или вентилем. Вентиль в свою очередь, можно назвать наилучшим управляющим устройством. Он способен изменить с высокой точностью характеристики трубопровода.

В отличии от конструкции вентиля, конструкция задвижки используют только для герметизации трубопровода.  Она выполняет функцию запора, а вот регулировка потока с ее помощью не возможна.  В этой конструкции используют пластину или клин. Схема работы проста: нужно сдвинуть рычаг, поднять или опустить клин или пластину, перекрывающую внутренний диаметр трубы. Она оправдана в случае, когда нужно перекрыть поток воды очень быстро. По сути, это устройство не годится для повседневного использования, а применяется как аварийный запорный элемент.

Конструкция крана включает в себя литой корпус (чугун, латунь) и запорно-регулирующей элемент, представленный в виде тела вращения. В этом теле проделано специальное отверстие, ось которого может совпадать или не совпадать с направлением движения жидкости. Если совпадает, кран не препятствует движению воды, если нет – наоборот. Подобную арматуру применяют для включения и отключения потока в точке потребления.

Стандартная установка водопроводной арматуры. Нюансы при монтаже

Монтаж арматуры на водопровод осуществляют разными способами, в зависимости от того нужно сделать ремонт устройства или его быструю замену.

Применяют две технологии. Первая - сборка узла на резьбовую пару (поджимают контргайкой). Вторая - сборка узла на фланцевое соединение (фиксируют болтами). Эти два типа зависят от трубопровода, причем первый применяют для водоводов низкого и среднего давления (от 1 до 100 атмосфер), а второй для высокого (более ста атмосфер).

Резьбовой монтаж выглядит следующим образом: на резьбовые сгоны труб накручивают контргайки, после чего сгоны вкручивают в корпус запорного устройства. Место монтажа нужно уплотнить специальной лентой или паклей (органический уплотнитель). После того, как трубы будут вкручены, между торцом корпуса и контргайкой накручивают дополнительный слой специального уплотнителя.

Фланцевый монтаж применяют только тогда, когда на торцах трубы и корпуса будут установлены особые кольца. При этом, их необходимо закласть в корпус еще на этапе проектирования устройства. Фланцевое кольцо монтируют на торец трубы дуговой сваркой. Когда фланцы будут обустроены, между ними и трубой устанавливают специальную уплотнительную прокладку и затягивают фланцы монтажными болтами. Аналогичную операцию проделывают с другой стороны. Этот монтаж достаточно простой. Операция, обеспечивает герметичное и высокопрочное соединение корпуса арматуры и трубы.

ogodom.ru

Запорная арматура: назначение, виды и установка

Запорной арматурой называют устройства, которые устанавливают на трубы, чтобы контролировать поток воды, газа и иной рабочей среды. Они меняют площадь сечения труб, закрывая или, наоборот, открывая проход для движения жидкости или газа.

Назначение запорной арматуры

Запорная арматура отключает, регулирует, распределяет, смешивает и сбрасывает циркулирующую по трубам среду. Например, для чистки грязевиков, установленных на коммуникации водоснабжения, нужны отсекающие задвижки, которые перекрывают воду.

Чаще всего все устройства из категории запорной арматуры делают из ковкого чугуна и нержавеющей стали. Другой материал для изготовления устройств недопустим из-за контакта с химически активными средами: газом, водой, маслами, паром, вызывающими коррозию металла.

По назначению запорные устройства делятся на:

  1. Промышленные, т.е. те, что нужны в промышленности и народном хозяйстве. Устройства из этой категории используют в особых условиях: при работе с сыпучей, токсичной, радиоактивной, коррозионной и абразивной средой, при повышенных значениях давления и высоких или низких температурах.
  2. Судовые – это устройства, нужные для работы судов речного или морского флота. К ним предъявляют специальные требования по минимальному весу, вибрационной стойкости, повышенной надежности, по эксплуатации в особых условиях.
  3. Сантехнические устройства используют в бытовых приборах: раковинах, котлах, газовых плитах, колонках, душевых кабинках. Диаметр у подобной арматуры маленький, а управление ручное (кроме регуляторов давления и газовых клапанов).
  4. Запорные устройства по спецзаказу производят под особенные технические требования. К этой категории относится, например, арматура для АЭС.

Виды

В зависимости от способа, регулирующего поток среды, запорная арматура подразделяется на приспособления различного типа:

  • Краны — универсальное устройство для регулирования или распределения рабочей среды в трубах. Краны подходят для любых жидкостей (включая вязкие) и газов.
  • Запорные вентили, который представляет собой вращающийся запорный элемент, который может служить не только для перекрытия, но и для регулирования потока.
  • Заслонки и задвижки — простейшие конструкции, которые при движении разделяет инородную среду, перекрывая ее свободное движение, часто оснащенные движимым или недвижимым шпинделем.

Кроме того, есть и особые виды устройств, созданные для работы с агрессивной средой.

Запорные краны

Запорный кран состоит из корпуса, запорного элемента, ручки и уплотнительных прокладок. Запорный элемент бывает шарообразным, цилиндрическим или же в виде конуса.

Материал изготовления, обычно, чугун или сталь, но встречается бронза и латунь. Краны делят по типу запорного элемента (шаровые или пробковые) и по креплению к трубе.

Элемент, перекрывающих движение среды в шаровых кранах имеет сферическую форму со сквозным отверстием. Сфера поворачивается на 90 градусов, что позволяет ей открывать и закрывать поток среды, а также принимать промежуточные положения. Считается, что шаровый кран лучше пробковых, которые только открывают и закрывают поток.

Крепления устройств:

  • муфтовые, которые устанавливают, наворачивая гайки на резьбу;
  • фланцевыми, когда крепежные элементы – это фланцы, соединенные болтами;
  • предназначенными для сварочного соединения.

В зависимости от направления тока среды, краны бывают проходными, угловыми, трехходовыми или многоходовыми. Число патрубков при этом у них будет разное.

По характеру движения затвора краны могут быть с отжимом, вращением, с подъемом или без подъема затвора. Способ управления либо ручной, либо с гидро-, пневмо- или электроприводом.

Герметичность обеспечивает сальниковый или натяжной метод.

  • Устройства с сальниковой герметизацией устанавливают на трубопроводы, которые доставляют воду или нефть. Такие краны делают из чугуна, а работать они могут при температуре до 100 градусов Цельсия.
  • Устройства с натяжной герметизацией обычно используют на газопроводах, и для нормальной работы им нужны: температура до 50 градусов и давление 0,1 МПа.

Обратите внимание! Краны, сделанные из пластика, нельзя применять при высоких температурах (например, ставить на трубу с горячей водой), потому что детали деформируются и нарушается герметичность.

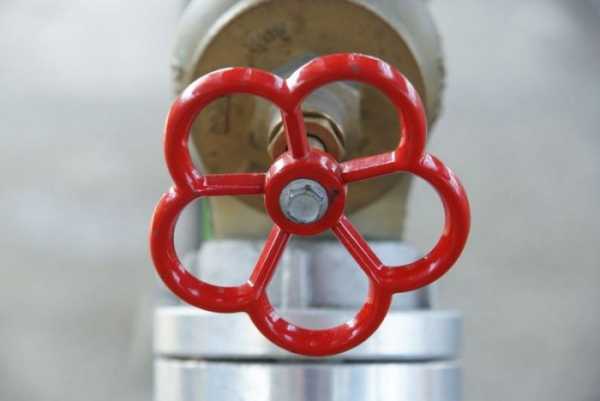

Запорные вентили

Корпус запорного вентиля присоединяется к трубе с 2 концов и снабжен седлом, которое перекрывается золотником. Через отверстие в корпусе проходит шпиндель (вал с правыми и левыми оборотами вращения), с помощью ходовой гайки приводит в движение золотник. Когда золотник доходит до самой нижней точки, он останавливается, закрывая поток среды.

Среди запорных вентилей есть модели, где нет ходовой гайки, и вместо шпинделя — гладкий шток. Усилие, что он передает от привода, называют поступательным, а вентиль с таким строением – отсечным. Этот вид устройства управляется пневмо- или электромагнитным приводом.

И хотя есть модели с запорно-регулирующими функциями, обычно устройство имеет положение «закрыто» или «открыто», промежутка нет, поэтому его основное назначение — не регулировать поток рабочей среды, а перекрывать его.

Вентиль устойчив к механическим воздействиям, работает при широком интервале температур и давлений. Размеры компактны, герметизация плотная. Используется он для работы с жидкими, газообразными и агрессивными средами.

Обратите внимание! Вентили работают при любом давлении, включая и глубокий вакуум. Но для большого давления подходят устройства со сварным креплением.

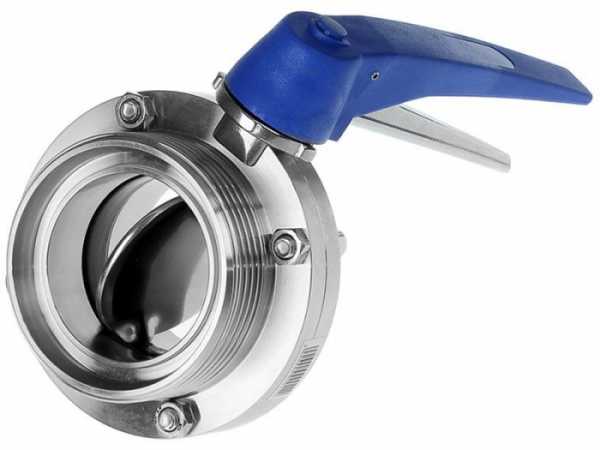

Заслонки и задвижки

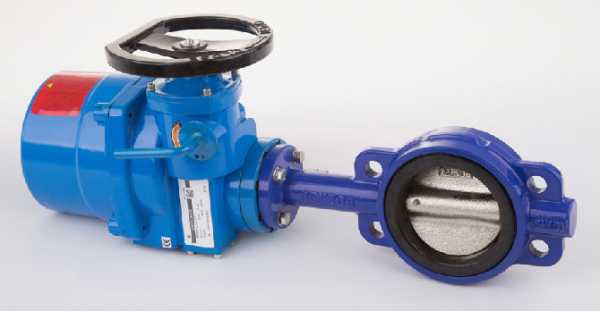

Заслонки подходят трубам с большим диаметром, но маленьким давлением, потому что герметичность у них низкая. Делают запорный элемент обычно из стали, а корпус устройства – из чугуна.

К трубе заслонку крепят либо фланцами, либо сваркой, которая управляется ручным методом (маховик), гидро- или электроприводом.

Заслонки применяют на трубопроводах среднего или большого (до 2,2 м) диаметра в канализационных системах или в работе с химической средой. Поскольку герметичность у них низкая, а с большим давлением заслонки не справляются, в водоснабжении и отопительных системах их не используют.

Чем заслонка отличается от задвижки

Отличие же задвижек и заслонок — в устройстве, материале и области применения. Заслонки проще устроены, в них меньше деталей, соответственно, они прочнее задвижек и срок непрерывного функционирования у них выше.

Задвижки, имея более сложное устройство и разнообразие видов, шире применяются в промышленности для областей, не работающих с твердыми примесями. Но они чаще нуждаются в ремонте.

Материал заслонок укреплен так, что они долго и надежно функционируют в самых агрессивных средах, поэтому заслонки работают с этими средами.

Материал задвижек чувствителен к химическим веществам и быстро подвергается износу, поэтому задвижки используются в трубах, транспортирующих не агрессивную среду – воду, газ, нефть.

Если заслонки в виде запорного элемента имеют вращающийся диск, то у задвижек это клиновый или шиберный затвор. Кроме того, внутри корпуса задвижки есть 2 седла и шпиндель с ходовой гайкой, т.е. устройство сложнее, чем у заслонки.

Задвижки рассчитаны на трубопровод диаметром 15 мм -1,2 м, заслонки же оправданы для труб с куда большим диаметром.

Задвижки широко применяются в жилищно-коммунальных хозяйствах, водоснабжении, газо- и нефтепроводах, в объектах энергетики, а заслонки более пригодны для работы с химической средой, они почти не нуждаются в техобслуживании, в отличие от задвижек, которые часто выходят из строя.

Виды запорных приспособлений для работы с агрессивной средой

Для агрессивной среды (соляной кислоты, например) нужна специальная запорная арматура. К ней применяют особые требования по герметичности, надежности и по времени непрерывной работы.

Чаще всего, используют сильфонные вентили, поскольку седло и золотник в них соединяются герметично, трения нет, функционировать они могут при температуре до 350 градусов. Такие устройства препятствуют попаданию агрессивной среды в атмосферу.



Применяют и фланцевые вентили, полностью сделанные из фарфора, покрытого глазурью, которая выступает в качестве надежного антикоррозийного покрытия. Часто используют диафрагмовые вентили, снабженные защитным покрытием из резины и мембраной из фторопласта или ПВХ.

Кроме вентилей, с агрессивной средой могут работать шланговые клапаны или краны. Задвижки в этих условиях не применяют, потому что сальник при работе с агрессивными средами изнашивается очень быстро.

infotruby.ru

Запорная арматура для водоснабжения

Запорная арматура – это устройства, предназначенные для перекрывания или создания пропускного режима для потока горячей или холодной воды в системах отопления, холодного/горячего водоснабжения, водоочистки, водоподготовки и канализации. Устройства могут создавать пропускной режим для потока либо полностью перекрывать движение воды. Запорная арматура необходима для полной остановки водного потока, запорно-регулирующая требуется для регулировки пропускной способности водопровода.

В магистралях и транзитных участках используются вентили и задвижки. Для организации системы водоснабжения в частном секторе и городских многоквартирных домах применяются шаровые краны, предотвращающие подачу воды к индивидуальной точке водозабора. Такая арматура относится к запорной.

Она создается с определенными конструктивными особенностями. Такие приборы помимо полного перекрытия потока могут задавать обозначенный напор. Ручки или штоки оборудуются специальной шкалой, обеспечивающей возможность регулировки давления. Запорно-регулирующая арматура часто применяется в отопительных системах.

Благодаря особенностям конструкции регулирующие устройства могут использоваться в качестве запорных, а запорные – для грубой регулировки пропускной способности системы водоснабжения.

Виды запорной арматуры и способы ее присоединения

В зависимости от целевого назначения:

  • мембранные вентили, шиберные ножевые запорные краны, поворотные дисковые затворы, служащие для полного перекрытия водного потока;
  • бесповоротные обратные клапаны, используемые для организации движения жидкости в одном направлении и переключения циркуляции в противоположном направлении;
  • предохранительные сбросные клапаны, воздушные одно- и двухкамерные сбросные клапаны с небольшим проходом, предназначенные для снижения избыточного давления в трубопроводной системе;
  • регулирующие гидравлические и аварийные клапаны, регуляторы уровня, клапаны контроля давления, применяющиеся для поддержания заданного уровня и регулировки водных потоков.

Может присоединяться муфтовым, сварным и фланцевым способом. Все типы изделий могут производиться с фланцевым креплением, затвор обладает межфланцевым соединением. Сварные крепления наиболее часто имеют шаровые краны и крайне редко затворы. Вентили и шаровые краны относят к муфтовой запорной арматуре.

Требования при организации систем водоснабжения

Система водоснабжения обязана обеспечивать соответствующую гигиеническим нормам подачу безопасной по составу воды должного качества без вредных веществ. Одна из главных целей при организации водоснабжения – избежать формирования застойных зон, в которых размножаются микроорганизмы и некоторые из них могут нести опасность людей. При застое воды или пониженной скорости ее движения в трубопроводе и арматуре из вредных микроорганизмов и грибков образуется пленка, способствующая снижению качества подаваемой жидкости.

Не меньшее значение имеет материал, из которого производятся запорные приборы. При прохождении через них поток не должен получать вредных примесей и химических соединений. Важно использовать безопасные материалы и спроектировать систему подачи воды таким образом, чтобы предупредить процессы застоя и размножения патогенных микроорганизмов, что позволит обеспечить потребителю подачу качественной чистой воды, соответствующей всем нормам безопасности.

Запорная арматура от компании Oventrop

Компания Oventrop уделяет особое внимание при разработке запорной арматуры для водоснабжения. Изготовление оборудования и арматуры от Oventrop происходит из нейтральных безопасных материалов, которые не вступают с водой в химические реакции и не влияют на качество воды. Системы водоснабжения Oventrop изготавливают из бронзы. Материал устойчив к высоким температурам, коррозии, износоустойчив и долговечен. Арматура из бронзы отлично подходит для обеспечения холодного и горячего водоснабжения. Развитие вредоносных организмов исключено благодаря специально спроектированной конструкции. Оборудование обеспечивает оптимальную циркуляцию в трубопроводах.

Приоритетная цель компании – предоставить качественную систему водоснабжения. В продукции Oventrop:

  • исключены водные застойные зоны;
  • благодаря качественной изоляции снижены потери тепла;
  • ликвидированы температурные взаимодействия благодаря грамотному расположению трубопроводов.
 Системы водоснабжения от Oventrop устойчивы к коррозии, гигиеничны, термоустойчивы, долговечны и полностью доступны для переработки. Производство осуществляется в Германии. Арматура для водоснабжения соответствует немецким и российским стандартам качества. Вся без исключения продукция проходит строжайший контроль и обладает сертификатами качества и соответствия ГОСТу и другим установленным стандартам.

oventrop-home.ru

Запорная арматура для водоснабжения

   Запорная арматура для водоснабжения используется в тех же целях, что и другие виды запорных устройств. Ее главное назначение - качественное перекрытие всего трубопровода или его отдельных участков.

   Механизмы, перекрывающие движение воды, необходимы, поскольку помогают предотвращать крупные аварии, отключая опасные участки, перенаправляя потоки, изменяя давление технологической среды в системе.

Области применения запорной арматуры для водопровода

   Водопроводная запорная арматура устанавливается на трубопроводах бытового назначения, по которым подается и отводится вода, на всем их протяжении, от очистных сооружений, до каждого частного дома или квартиры, торговой точки, предприятия, учреждения.
Кроме того, запорные водопроводные устройства необходимы при транспортировке технологических не вязких жидкостей, и на промышленных объектах, использующих такие вещества в своей деятельности. Устанавливают запорную арматуру для водоснабжения на заводах минеральных вод, как на участках по добыче, так и на линиях разлива.
Различия механизмов для бытовых и промышленных нужд состоят в диаметре их сечения и возможности работы при определенном давлении жидкости в системе. Для водоснабжения в домах, квартирах используют арматуру, выдерживающую давление до 0,6 Мпа. Если монтируются противопожарные трубопроводы, необходимы приборы, способные выдержать до 0,9 МПа.

Технические характеристики водопроводной запорной арматуры

   Запорная арматура для водопровода обязательно должна обладать такими качествами, как:
· устойчивость к образованию коррозии;
· способность пропускать необходимое количество воды;
· возможность выдерживать установленное стандартами давление технологической среды и заданные температурные показатели
С целью достижения заданных норм и требований производители изготавливают запорные устройства для установки на водопроводных системах из следующих материалов:
1. Сталь;
2. Латунь;
3. Чугун

      Все детали имеют специальное антикоррозийное покрытие внутренних стенок корпуса и самих запоров, надежно защищающее от появления ржавчины.

   Важной характеристикой запорных механизмов является также способ их установки на трубопровод. Существуют три основных варианта монтажа:
· при помощи фланцев;
· резьбовое сечение;
· для приварки
При выборе необходимых запорных элементов следует обращать внимание на условия, в которых они будут эксплуатироваться, и заданные параметры прохождения технологической среды (давление, температура, скорость потока).

Типы запорной арматуры для водоснабжения

   Выделяются пять типов водопроводной запорной арматуры, различающиеся по своему функциональному назначению:
1. Клапаны;
2. Вентили;
3. Краны;
4. Затворы;
5. Задвижки

Действие клапанов

 Клапаны подразделяются на прямые и обратные. Их назначение - предотвратить аварийные ситуации или снизить их негативные последствия для всей системы водопровода. Клапаны прямого действия, которые имеют еще одно название - предохранительные, способны реагировать на изменение показателей давления потока. При повышении допустимых значений клапан автоматически срабатывает, происходит сбрасывание избыточной жидкости.
Клапаны обратного действия обеспечивают движение потока только в заданном направлении и предупреждают его обратное прохождение. Особо важное значение имеют данные запорные устройства на магистральных трубопроводах, где среда проходит под высоким давлением и с большой скоростью. Конструкция клапанов довольно проста, функционирует автоматически, не требуя вмешательства человека. Клапаны производятся с диаметрами от 6 миллиметров до 1200-от, способны выдерживать давление от 1,6 до 42 МПа.

Особенности использования вентилей и кранов

Краны и вентили относятся к запорной арматуре для водопроводов, при помощи которой регулируется напор среды в системе или полностью перекрывается ее прохождение. Конструкция данных устройств предусматривает наличие так называемой "пробки" - особого затвора. Когда он поворачивается под прямым углом, ход воды перекрывается, если угол поворота меньше - изменяется напор.
Затворы изготавливаются трех видов: шар, конус, цилиндр. Наиболее распространенными являются шаровые краны, которые устанавливаются как на магистральных водопроводах с высоким давлением, так и на трубах коммуникаций в квартирах, домах.
Вентили чаще всего используют как регулирующую запорную арматуру для водоснабжения. Конструктивно они отличаются от кранов тем, что запорный элемент, пластинчатый, дисковый или клиновый, расположен параллельно оси прохождения жидкости. При изменении его положения, поток может уменьшаться или увеличиваться.

Функции задвижек и затворов

Задвижки и затворы приводятся в действие механически, путем перемещения (поворота) запора перпендикулярно направлению движения среды. Они применяются в основном на магистральных трубопроводах, способны выдерживать воздействие высокого давления и повышенной температуры воды. Подробная информация о технических характеристиках затворов и задвижек на этой странице.
На трубах холодного водоснабжения чаще всего устанавливаются клиновые задвижки из чугуна. Для горячего водоснабжения рекомендуется применять стальные запорные механизмы, которые более устойчивы к высоким температурным показателям. Для продления срока эксплуатации деталей используется нержавеющая сталь, которая не испытывает воздействия коррозийных процессов.
На трубы с большим диаметром чаще всего монтируются дисковые затворы, которые еще называют заслонками. Принцип их функционирования заключается в повороте диска (запорного элемента) вокруг своей оси перпендикулярно прохождению воды.



admiralzavod.ru

Запорная арматура для водоснабжения, обратный клапан в системе водоснабжения |

Каждый грамотный строитель знает, что для сооружения любого водопровода нужны не только трубы, но и фитинги, которые представляют собой соединительные элементы.

Еще один необходимый «компонент» водопровода — узел, с помощью которого возможно осуществление движения потока.

Запорная арматура для водоснабжения и является в этом случае регулирующим узлом, позволяющим останавливать или открывать ход потоку среды (не только воды).

Разновидности арматуры

Пропускная способность любого трубопровода полностью зависима от регулирующей арматуры. Ведь арматура для водоснабжения выполняет только одно, но очень важное действие — при необходимости полностью перекрывает движение потока.

Из-за особенностей конструкции теоретически любое регулирующее устройство можно использовать с целью запора движения жидкости. Но есть случаи, когда необходимо не перекрыть поток, а лишь уменьшить пропускную способность трубопровода, в этих случаях запорная арматура играет главную роль.

Разновидности запорной арматуры:

  • Кран. Представляет собой узел с запорно-регулирующими функциями за счет герметизации отверстия в основном корпусе с помощью узла, выполненного в виде тела вращения.
  • Задвижка. Узел, отвечающий только за запорную функцию, устанавливается путем герметизации пропускного отверстия при помощи дискового затвора.
  • Вентиль. Узел с регулирующими функциями, обладает возможностью полностью герметизировать пропускное отверстие с помощью запорного элемента, перемещаемого параллельно движению воды.
  • Обратный клапан. Узел, предотвращающий прохождение среды в неправильном направлении. Является незаменимой частью крупных водопроводных систем с большим количеством линий и узлов.

Представленная арматура для отопления и водоснабжения используется в самых различных областях: на предприятиях, в домах или других объектах, где существует водопроводная сеть. Как и любой механизм, запорная арматура требует к себе соблюдения правил эксплуатации.

Использование обратного клапана

Ни один из видов запорной арматуры не может полностью быть готовым к любым чрезвычайным ситуациям: всегда возможен сбой работы водопроводной системы. В таких случаях обратный клапан в системе водоснабжения играет не последнюю роль.

Он представляет собой латунный цилиндр, в конструкцию которого встроена пружинка с круглой пластинкой. Функция данного клапана — пропуск воды только в одном направлении.

Так, если отключить систему водоснабжения, то вода, находящаяся в трубопроводах, не стекает обратно в источник, а остается на месте.

Данная способность просто необходима при ремонтных работах: клапаны для водоснабжения дают возможность сохранять поток воды на определенных участках водопроводах, при этом после проведения ремонта не требуется повторного заполнения трубопровода всей системы водоснабжения.

Участок, на котором же проводились работы, легко заполнить жидкостью без потери общего напора. Такие клапана устанавливаются повсеместно, во всех трубопроводных системах водоснабжения:

  • в частных домах;
  • многоквартирных постройках;
  • в нежилых зданиях;
  • на производственных объектах.

Применение затворов и задвижек

Задвижки и затворы являются не автоматической арматурой, требуют к себе человеческого участия. Данный вид используется для полного перекрытия определенных участков водопровода в качестве профилактических мер, при ремонтных работах, монтаже оборудования.

Данные устройства должны быть с дополнительным запасом прочности, при монтаже необходим учет давления воды.

Для трубопроводов, где протекает холодная вода, используют задвижки из чугуна. Поток горячей воды лучше всего перекрывать стальными задвижками, которые более устойчивые к температурам.

Трубы, отличающиеся большим диаметром труб и низким давлением, лучше всего перекрывать дисковыми затворами.

Специалисты рекомендуют использовать запорную арматуру с антикоррозийным покрытием, следить за правилами эксплуатации и вовремя проводить смену задвижек и затворов.

Применение кранов и вентилей

Кран и вентиль можно использовать не только для того, чтобы перекрыть поток воды, но и отрегулировать его. Размеры данного типа запорной арматуры самые различные и зависят от самой системы водоснабжения.

На магистральных водопроводах используются шаровые краны, которым не страшно высокое давление.

Управляется поток при помощи пробки (затвора), которую можно повернуть на 90 градусов, в результате чего поток будет перекрыть. При повороте затвора на меньший градус происходит регулировка потока. Пробка может быть выполнена в виде шара, цилиндра или конуса.

Во многих водопроводах практикуют использование шаровых кранов.

У вентилей регулирующий и запирательный элемент расположен параллельно оси потока жидкости. Сам вентиль может быть сконструирован в виде клина, пластины или диска.

Описание продукции и области применения (видео)

homebuild2.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
