Защита трубопроводов от коррозии

Способы защиты трубопроводов от наружной коррозии подраз­деляются на пассивные и активные.

Пассивные способы защиты предусматривают изоляцию наруж­ной поверхности трубы от контакта с грунтовыми водами и от блуж­дающих электрических токов, которая осуществляется с помощью противокоррозионных диэлектрических покрытий, обладающих во­донепроницаемостью, прочным сцеплением с металлом, механиче­ской прочностью. Для изоляции трубопроводов применяют покрытие на битумной основе, на основе полимеров и лаков.

Битумная мастика для покрытий содержит минеральный наполни­тель или резиновую крошку для повышения ее вязкости в горячем состоянии и увеличения механической прочности покрытия. Для по­вышения прочности и долговечности битумных покрытий использу­ют бризол и стекловолокнистые материалы.

Покрытия на основе полимеров представляют собой полиэтилено­вые или полихлорвиниловые ленты с применением клея. Ленту нама­тывают на очищенный и загрунтованный трубопровод.

Лаки применяются для защиты наземных трубопроводов от атмо­сферной коррозии.

При длительной эксплуатации трубопроводов, защищенных толь­ко изоляционным покрытием, возникают сквозные коррозионные повреждения уже через 5—8 лет после укладки трубопроводов в грунт вследствие почвенной коррозии, так как изоляция со временем теря­ет прочностные свойства и в ее трещинах начинаются интенсивные процессы наружной электрохимической коррозии. Суть процессов электрохимической коррозии заключается в следующем.

Электрохимическая коррозия (коррозионное разрушение) возника­ет под действием коррозионно-активной среды, разнообразна по ха­рактеру, вызывает большинство коррозионных разрушений трубо­проводов и оборудования. Электрохимическая коррозия протекает с наличием двух процессов — катодного и анодного. Процессы элек­трохимической коррозии протекают по законам электрохимической кинетики, когда общая реакция взаимодействия может быть разделена на следующие, в значительной степени самостоятельные электрод­ные процессы:

а) анодный процесс — переход металла в раствор в виде ионов (в вод­ных растворах, обычно гидратированных) с оставлением эквивалент­ного количества электронов в металле;

б) катодный процесс — ассимиляция появившихся в металле из­быточных электронов деполяризаторами.

Соответственно для защиты от электрохимической коррозии при­меняются активные способы электрохимической защиты.

Активные способы защиты трубопроводов от наружной коррозии предусматривают создание такого электрического тока, в котором весь металл трубопровода, несмотря на неоднородность его включений, ста­новится катодом, а анодом является дополнительно размещенный в грунте металл. Существуют два вида активной защиты трубопрово­дов от наружной коррозии — протекторная и катодная.

При протекторной защите рядом с трубопроводом размещают более активный ме­талл (протектор), который соединяют с трубопроводом изолированным проводником. Протекторы изготовляют из цинка, алюминия или маг­ниевых сплавов.

При катодной защите с помощью источника постоян­ного тока (катодной станции) (рис. 13.24) создают разность потенциа­лов между трубопроводом и размещенными рядом с трубопроводом кус­ками металла (обычно обрезки старых труб, металлолом) так, что на трубопровод подается отрицательный заряд, а на куски металла — по­ложительный. Таким образом, дополнительно размещаемый в грунте металл как в протекторной, так и в катодной защите, является анодом и подвергается разрушению, а наружная коррозия трубопровода не происходит.

Принцип действия протекторной защиты аналогичен работе галь­ванического элемента (рис. 13.25).

Два электрода (трубопровод и протектор, изготовленный из более элек­троотрицательного металла, чем сталь) опущены в почвенный электролит и соединены проводником. Так как материал протектора является более электроотрицательным, то под действием разности потенциалов происхо­дит направленное движение электронов от протектора к трубопроводу по проводнику. Одновременно ион-атомы материала протектора переходят в раствор, что приводит к его разрушению. Сила тока при этом контроли­руется с помощью контрольно-измерительной колонки.

Таким образом разрушение металла все равно имеет место, но не трубопровода, а протектора.

Метод защиты трубопроводов от разрушения блуждающими тока­ми, предусматривающий их отвод (дренаж) с защищаемого сооруже­ния на сооружение — источник блуждающих токов — либо специаль­ное заземление, называется электродренажной защитой.

Применяют прямой, поляризованный и усиленный дренажи (рис. 13.26.).

Прямой электрический дренаж — это дренажное устройство дву­сторонней проводимости. Схема прямого электрического дренажа включает в себя: реостат (R), рубильник (К), плавкий предохрани­тель (Пр ) и сигнальное реле (Ср ). Сила тока в цепи «трубопровод-рельс» регулируется реостатом. Если величина тока превысит допустимую величину, то плавкий предохранитель сгорит, ток потечет по обмотке реле, при включении которого срабатывает звуковой или световой сигнал.

Прямой электрический дренаж применяется в тех случаях, когда потенциал трубопровода постоянно выше потенциала рельсовой сети, куда отводятся блуждающие токи. В противном случае дренаж пре­вратится в канал для натекания блуждающих токов на трубопровод.

Поляризованный электрический дренаж — это дренажное устрой­ство, обладающее односторонней проводимостью. От прямого дре­нажа поляризованный отличается наличием элемента односторон­ней проводимости (вентильный элемент) ВЭ. При поляризованном дренаже ток протекает только от трубопровода к рельсу, что исклю­чает натекание блуждающих токов на трубопровод по дренажному проводу.

Усиленный дренаж применяется в тех случаях, когда нужно не толь­ко отводить блуждающие токи с трубопровода, но и обеспечить на нем необходимую величину защитного потенциала. Усиленный дренаж представляет собой обычную катодную станцию, подключенную от­рицательным полюсом к защищаемому сооружению, а положитель­ным — не к анодному заземлению, а к рельсам электрифицирован­ного транспорта.

Следует отметить, что контуры защитных заземлений технологиче­ского оборудования, расположенного на КС, ГРС, НПС и других анало­гичных площадках, не должны оказывать экранирующего влияния на систему электрохимической защиты подземных коммуникаций.

Сооружение устройств электрохимической защиты отличается широким фронтом работ, растянутым на многокилометровой трассе магистрального трубопровода, наличием труднопроходимых для ко­лесного транспорта участков, а также многочисленностью строитель­но-монтажных операций.

Эффективная работа электрохимической защиты возможна толь­ко при высоком качестве монтажа всех конструктивных элементов. Для этого требуются научно обоснованная организация работ, мак­симальная механизация и высокая квалификация строительно-мон­тажных рабочих. Так как для защиты трубопроводов применяется ограниченное число типов установок, а элементы электрохимической защиты являются в основном типовыми, следует производить пред­варительную заготовку основных монтажных узлов и блоков в завод­ских условиях.

Для сооружения электрохимической защиты магистральных тру­бопроводов от коррозии применяются средства и установки катод­ной, электродренажной, протекторной защиты, электрические пере­мычки, контрольно-измерительные пункты и конструктивные узлы типовых проектов.

Работы по сооружению электрохимической защиты необходимо осу­ществлять в две стадии. На первой стадии необходимо выполнять следующие работы:

• разметку трасс участка производства работ, ЛЭП и кабелей, под­готовку строительной площадки;

• выбор и обустройство места для хранения оборудования, мон­тажных узлов, деталей, метизов, инструментов и материалов;

• доставку техники, машин и механизмов;

• подготовку участка для производства работ;

• доставку оборудования установки катодной защиты, монтажных узлов, деталей, метизов, инструмента, приспособлений и мате­риалов;

• разработку грунта в траншеях и котлованах. Обратную засыпку с трамбовкой после установки оборудования и кабелей до уров­ня, указанного в рабочей документации;

• сооружение анодных и защитных заземлений, монтаж и уклад­ку протекторов;

• прокладку подземных коммуникаций;

• монтаж катодных и контрольных электрических выводов от тру­бопроводов, а также контактных соединений анодных, защитных заземлений и протекторных выводов;

• установку и закладку в сооружаемые фундаменты несущих опор­ных конструкций для монтажа оборудования.

Работы первой стадии следует вести одновременно с основны- ' ми строительными работами по технологической части трубопро­вода.

Во второй стадии необходимо осуществлять работы по установке оборудования, подключение к нему электрических кабелей, проводов и индивидуальное опробование электрических коммуникаций и установленного оборудования.

Работы второй стадии должны быть выполнены, как правило, по­сле окончания основных видов строительных работ и одновременно с работами специализированных организаций, осуществляющих пуск, опробование и наладку средств и установок электрохимической защиты по совмещенному графику.

Пуск, опробование и наладку средств и установок электрохимиче­ской защиты проводят с целью проверки работоспособности как от­дельных средств и установок ЭХЗ, так и системы электрохимической защиты, ввода ее в действие и установления режима, предусмотрен­ного проектом для обеспечения электрохимической защиты участка подземного трубопровода от внешней коррозии в соответствии с дей­ствующей нормативно-технической документацией.

studfiles.net

протекторная, видео-инструкция по монтажу своими руками, как защитить трубы от замерзания, блуждающих токов, по СНиП, фото и цена

Практически любая система внутренней инфраструктуры и жизнеобеспечения жилых домов, муниципальных и коммерческих зданий или промышленных объектов, по большому счету представляет собой развитую сеть трубопроводов, соединяющих между собой те или иные объекты системы в определенном порядке.

В большинстве случаев, например при обустройстве газопровода, горячего и холодного водоснабжения, фекальной или кабельной канализации, а также системы отопления и вентиляции, используется подземная, воздушная или внутренняя прокладка металлических труб различного диаметра и размера.

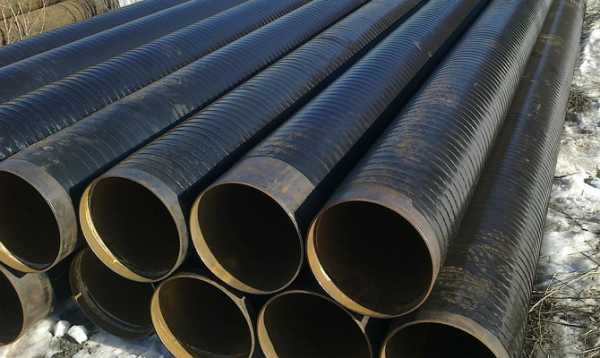

Стальные водопроводные трубы с полимерным защитным покрытием.

В зависимости от режима эксплуатации и условий окружающей среды, металлические трубы в процессе работы могут подвергаться длительному воздействию различных неблагоприятных факторов. Для решения этой проблемы специально разработана комплексная защита трубопроводов от коррозии по СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

Методы борьбы с коррозией

Чтобы помочь читателю разобраться, как обеспечить максимальную долговечность трубопровода, в этой статье будут рассмотрены некоторые варианты активной и пассивной защиты металлических изделий, входящих в состав трубопроводных инженерных коммуникаций.

Также здесь будет подробная инструкция, в которой детально описаны основные принципы выполнения антикоррозионной защиты для металлических изделий, предназначенных для эксплуатации в агрессивных условиях.

Оцинкованные водопроводные трубы.

Классификация вредоносных факторов

Как уже говорилось выше, характер и степень влияния внешних факторов во многом зависит от конкретных условий эксплуатации, таких как место расположения трубы, химический состав почвы, среднегодовая температура и относительная влажность окружающей среды, наличие поблизости источников постоянного тока и т.д.

По механизму возникновения и степени разрушающего воздействия все вредоносные факторы условно можно разделить на несколько видов.

  1. Атмосферная коррозия возникает при взаимодействии железа с водяным паром, который содержится в окружающем воздухе, а также в результате прямого контакта с водой при выпадении атмосферных осадков. В процессе протекания химической реакции образуется оксид железа, или проще говоря, обычная ржавчина, которая существенно снижает прочность металлических изделий, а со временем может привести к их полному разрушению.

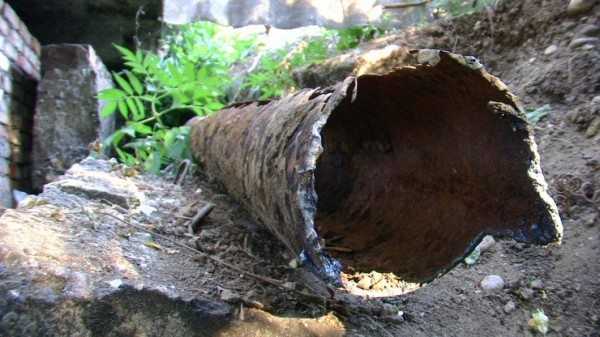

Разрушение подземного трубопровода в результате электрохимической коррозии.

  1. Химическая коррозия возникает в результате взаимодействия железа с различными активными химическими соединениями (кислоты, щелочи и пр.). При этом протекающие химические реакции приводят к образованию других соединений (соли, оксиды и пр.), которые также как и ржавчина, постепенно разрушают металл.
  2. Электрохимическая коррозия возникает в тех случаях, когда железное изделие длительное время находится в среде электролита (водный раствор солей различной концентрации). При этом на поверхности металла образуются анодные и катодные участки, между которыми протекает электрический ток. В результате электрохимической эмиссии частицы железа переносятся из одного участка в другой, что приводит к разрушению металлического изделия.
  3. Воздействие отрицательных температур в тех случаях, когда трубы используются для транспортировки воды, приводит к ее замерзанию. При переходе в твердое агрегатное состояние, в воде образуется кристаллическая решетка, в результате чего ее объем увеличивается на 9%. Находясь в замкнутом пространстве, вода начинает давить на стенки трубы, что в конечном итоге приводит к их разрыву.

На фото показан разрыв стенки стальной трубы в результате замерзания воды.

   Обратите внимание! Существенная разница среднегодовых и среднесуточных температур приводит к значительным колебаниям общей длины трубопровода, которые вызваны линейным тепловым расширением материала. Чтобы не допустить разрыва труб и повреждений несущих конструкций, через определенное расстояние на линии необходимо устанавливать тепловые компенсаторы.

Анализ почвы

Для того чтобы выбрать наиболее эффективный метод защиты, необходимо иметь точные сведения о характере окружающей среды и конкретных условиях эксплуатации стального трубопровода. В случае прокладки внутренней или воздушной линии эту информацию можно получить на основе субъективных наблюдений, а также исходя из среднегодового климатического режима для данного региона.

В случае укладки подземного трубопровода, коррозионная стойкость и долговечность металла во многом зависят от физических параметров и химического состава грунта, поэтому перед тем как рыть траншею своими руками, необходимо сдать образцы почвы на анализ в специализированную лабораторию.

Щуп для забора образцов почвы на заданной глубине.

Важнейшими показателями, которые нужно выяснить в процессе анализа, являются следующие качества грунта:

  1. Химический состав и концентрация солей различных металлов в грунтовых водах. От этого показателя во многом зависит плотность электролита и электрическая проницаемость почвы.
  2. Качественные и количественные показатели кислотности почвы, которая может вызывать как химическое окисление, так и электрохимическую коррозию металла.
  3. Электрическое сопротивление почвы. Чем ниже значение электрического сопротивления, тем в большей степени металл подвержен разрушительному воздействию, вызванному электрохимической эмиссией.

Извлечение взятых образцов грунта.

   Совет! Для получения объективных результатов анализа, образцы почвы необходимо извлекать с тех слоев грунта, в которых будет проходить трубопровод.

Защита от воздействия низких температур

В случае подземной или воздушной прокладки водопроводных и канализационных сетей, важнейшим условием их бесперебойной эксплуатации является защита труб от замерзания и сохранение температуры воды на уровне не ниже 0°С в холодное время года.

Для снижения отрицательного воздействия температурного фактора окружающей среды, применяются следующие технические решения:

  1. Прокладка подземного трубопровода на глубине, превышающей максимальную глубину промерзания грунта для данного региона.
  2. Теплоизоляция воздушных и подземных линий при помощи различных материалов с низкой теплопроводностью (минеральная вата, пенопластовые сегменты, пенопропиленовые рукава).

Фольгированная теплоизоляция из минеральной ваты для утепления трубопроводов.

  1. Обратная засыпка траншеи трубопровода сыпучим материалом с низкой теплопроводностью (керамзит, каменноугольный шлак).
  2. Дренирование прилежащих слоев грунта с целью снижения его теплопроводности.
  3. Прокладка подземных коммуникаций в жестких закрытых коробах из армированного железобетона, которые обеспечивают наличие воздушной прослойки между трубой и грунтом.

Наиболее прогрессивный метод того, как защитить трубы от замерзания заключается в использовании специального кожуха, состоящего из оболочки, выполненной из теплоизоляционного материала, внутри которой уложен электрический нагревательный элемент.

Система теплоизоляции с электрическим нагревательным элементом.

   Обратите внимание! Глубина промерзания грунта для каждого конкретного региона, а также методика ее расчета регламентируется нормативными документами СНиП 2.02.01-83* «Основания зданий и сооружений» и СНиП 23-01-99* «Строительная климатология».

Наружное гидроизоляционное покрытие

Наиболее распространенным способом борьбы с коррозией металла является нанесение на его поверхность тонкого слоя прочного водонепроницаемого защитного материала. Простейшим примером наружного защитного покрытия является обычная водостойкая краска или эмаль, например защита газовой трубы, проходящей по воздуху, всегда выполняется при помощи атмосферостойкой эмали желтого цвета.

Подземные водопроводные и газопроводные коммуникации, как правило, собираются из труб, которые снаружи предварительно покрыты толстым слоем битумной мастики, а затем обернуты плотной технической бумагой. Также высокую эффективность имеют покрытия из композитных или полимерных материалов.

Металлические элементы канализационных подземных коммуникаций изнутри и снаружи покрывают толстым слоем цементно-песчаного раствора, который после застывания образует однородную монолитную поверхность.

Резинобитумная мастика для гидроизоляции подземных коммуникаций.

Чтобы самостоятельно подобрать подходящий материал для наружного покрытия, необходимо знать, что для обеспечения максимальной защиты он должен одновременно обладать несколькими качествами.

  1. Лакокрасочное покрытие после высыхание должно иметь сплошную однородную поверхность, обладающую высокой механической прочностью и абсолютной устойчивостью к воздействию воды.
  2. Защитная пленка гидроизоляционного материала, при указанных свойствах, должна быть эластичной и не разрушаться под воздействием высоких или низких температур.
  3. Исходный материал для нанесения покрытия должен обладать хорошей текучестью, высокой укрывающей способностью, а также хорошей адгезией к поверхности металла.
  4. Еще одним показателем качественного изолирующего материала, является то, что он должен быть абсолютным диэлектриком. Благодаря этому свойству обеспечивается надежная защита трубопроводов от блуждающих токов, которые усиливают неблагоприятное воздействие электрохимической коррозии.

Нанесение полимерной рулонной гидроизоляции на участок трубопровода.

   Совет! Наиболее эффективными решениями для изоляции металла от окружающей среды принято считать составы на основе битумных смол, двухкомпонентные полимерные композиции, а также рулонные полимерные материалы на самоклеящейся основе.

Активная и пассивная электрохимическая защита

Подземные инженерные коммуникации в большей степени подвержены возникновению очагов коррозии, чем воздушные и внутренние трубопроводы, потому что постоянно находятся в среде электролита, который представляет собой раствор солей, содержащихся в составе грунтовых вод.

Для того чтобы свести к минимуму разрушающее воздействие, вызванное реакцией железа с водно-солевым раствором электролита, используются активные и пассивные методы электрохимической защиты.

  1. Активный катодный метод заключается в направленном движении электронов в цепи постоянного электрического тока. Для его выполнения к отрицательному полюсу источника постоянного тока подключается трубопровод, а к положительному – анодный заземляющий стержень, который заглубляют в землю неподалеку. После подачи напряжения электрическая цепь замыкается через почвенный электролит, в результате чего свободные электроны начинают движение от заземляющего стержня к трубопроводу. Таким образом, заземляющий электрод постепенно разрушается, а освободившиеся электроны вместо трубопровода вступают в реакцию с электролитом.

Принцип действия активной катодной защиты.

  1. Пассивная протекторная защита трубопроводов заключается в том, что рядом с железом в земле размещают электрод из более электроотрицательного металла, например цинка или магния, и соединяют их между собой электрически через контролируемую нагрузку. В среде электролита они образуют гальваническую пару, которая в процессе реакции, как и в предыдущем случае, вызывает движение электронов от цинкового протектора к защищаемому трубопроводу.
  2. Электродренажная защита также является пассивным методом, который выполняется путем подключения трубопровода к заземляющему контуру, выполненному в соответствии в ПУЭ. Этот способ помогает избавиться от возникновения блуждающих токов и применяется в случае расположения трубопровода поблизости контактной электросети наземного или рельсового транспорта.

Схематическое изображение пассивной протекторной защиты.

   Обратите внимание! Наглядным примером пассивной протекторной защиты является всем известное цинковое покрытие изделий из железа, или проще говоря, оцинковка.

Заключение

Каждый из приведенных методов имеет свои преимущества и недостатки, поэтому использовать их нужно в зависимости от сложившихся конкретных условий. В заключение следует сказать лишь то, что независимо от выбранного способа, цена ремонта и замены трубопровода обойдется значительно дороже, чем стоимость самой сложной и трудоемкой защиты.

Для получения дополнительной информации можно посмотреть видео в этой статье или почитать похожие материалы на нашем сайте.

gidroguru.com

12.7. Средства защиты трубопроводов от коррозии

Трубопровод, уложенный в грунт, подвергается почвенной коррозии, а проходящий над землей - атмосферной. Оба вида коррозии протекают по электрохимическому механизму, т.е. с образованием на поверхности трубы анодных и катодных зон. Между ними протекает электрический ток, в результате чего в анодных зонах металл труб разрушается.

Для защиты трубопроводов от коррозии применяются пассивные и активные средства и методы. В качестве пассивного средства используются изоляционные покрытия, к активным методам относится электрохимическая защита.

Изоляционные покрытия

Изоляционные покрытия, применяемые на подземных магистральных трубопроводах, должны удовлетворять следующим основным требованиям:

- обладать высокими диэлектрическими свойствами;

- быть сплошными;

- обладать хорошей прилипаемостью к металлу трубопровода;

- быть водонепроницаемыми, механически прочными, эластичными и термостойкими.

Конструкция покрытий должна допускать возможность механизации их нанесения на трубы, а используемые материалы должны быть недорогими, недефицитными и долговечными.

Рис. 12.12. Клапан предохранительный СППКЗ-63 (Dy = 50... 150 )

Рис. 12.13. Клапан обратный поворотный КОП - 75

В зависимости от используемых материалов различают покрытия на основе битумных мастик, полимерных липких лент, эпоксидных полимеров, каменноугольных пеков и др.

Наибольшее распространение в отрасли трубопроводного транспорта нефти и нефтепродуктов получили покрытия на основе битумных мастик. Они представляют собой многослойную конструкцию, включающую грунтовку, мастику, армирующую и защитную обертки. Грунтовка представляет собой раствор битума в бензине. После ее нанесения бензин испаряется и на трубе остается тонкая пленка битума, заполнившего все микронеровности поверхности металла. Грунтовка служит для обеспечения более полного контакта, а, следовательно, лучшей прилипаемости основного изоляционного слоя - битумной мастики - к трубе. Битумная мастика представляет собой смесь тугоплавкого битума (изоляционного - БНИ-IV-S, БНИ-IV, БНИ-V или строительного - БН-70/30, БН-90/10), наполнителей (минеральных -асбеста, доломита, известняка, талька; органических - резиновой крошки; полимерных - атактического полипропилена, низкомолекулярного полиэтилена, полидиена) и пластификаторов (полиизобутилена, полидиена, масла осевого, автола). Каждый из компонентов мастики выполняет свою роль. Битум обеспечивает необходимое электросопротивление покрытия, наполнители - механическую прочность мастики, пластификаторы - ее эластичность. Битумную мастику наносят на трубу при температуре 150...180 °С. Расплавляя тонкую пленку битума, оставшуюся на трубе после испарения грунтовки, мастика проникает во все микронеровности поверхности металла, обеспечивая хорошую при-липаемость покрытия.

Битумная мастика может наноситься в один или два слоя. В последнем случае между слоями мастики для увеличения механической прочности покрытия наносят слой армирующей обертки из стеклохолста. Для защиты слоя битумной мастики от механических повреждений она покрывается сверху защитной оберткой (бризол, бикарул и др.).

В зависимости от количества и толщины слоев мастики различают битумные покрытия нормального типа (общей толщиной 4 мм) и усиленного типа (толщиной 6 мм). Покрытия усиленного типа применяются на трубопроводах диаметром 1020 мм и более, а также независимо от диаметра в следующих случаях:

- южнее 50-й параллели северной широты;

- в засоленных, заболоченных и поливных почвах любого района страны;

- на подводных переходах и в поймах рек, а также на переходах через железные и автомобильные дороги;

- на территориях перекачивающих станций;

- на участках промышленных и бытовых стоков, свалок мусора и щлака;

- на участках, где имеются блуждающие токи;

- на участках трубопроводов, прокладываемых параллельно рекам, каналам, озерам, а также вблизи населенных пунктов и промышленных предприятий.

Изоляционные покрытия на основе битумных мастик применяются при температуре транспортируемого продукта не более 40 "С. При более высоких температурах применяются полимерные изоляционные покрытия. Порошковые полиэтиленовые покрытия выдерживают температуру до 70 °С, эпоксидные - 80 "С, полиэтиленовые липкие ленты - 70 "С.

Покрытия на основе эпоксидной порошковой краски и напыленного полиэтилена изготавливаются, в основном, в заводских условиях. В настоящее время мощности по выпуску изолированных труб ограничены. Поэтому наиболее широко применяются покрытия на основе полимерных липких лент. Сначала на трубу наносится полимерная или битумно- полимерная грунтовка, затем полиэтиленовая или поливинилхлоридная изоляционная липкая лента (1-2 слоя) и защитная обертка. Толщина изоляционного покрытия нормального типа составляет 1,35...1,5 мм, а усиленного - 1,7 мм.

Полимерные покрытия обладают высоким электросопротивлением, очень технологичны (простота нанесения, удобство механизации работ), однако они легко уязвимы - острые выступы на поверхности металла или камушки легко прокалывают такую изоляцию, нарушая ее сплошность. С этой точки зрения они уступают покрытиям на основе битумных мастик, проколоть которые достаточно сложно. Но и битумные покрытия имеют недостатки: с течением времени они теряют эластичность, становятся хрупкими и отслаиваются от трубопровода.

Указанных недостатков лишено комбинированное изоляционное покрытие «Пластобит». На слой грунтовки наносится битумная мастика толщиной 3...4 мм, которая сразу же обматывается поливи-нилхлоридной пленкой без подклеивающего слоя. Величина нахлеста регулируется в пределах 3...6 мм. В момент намотки полимерного слоя часть мастики выдавливается под нахлест, что обеспечивает получение герметичного покрытия.

Полимерный слой в конструкции покрытия «Пластобит» играет роль своеобразной «арматуры», которая обеспечивает сохранение целостности основного изоляционного слоя битумного. В свою очередь, прокол полимерной пленки не приводит к нарушению целостности покрытия, т.к. слой битумной мастики имеет достаточно большую толщину.

Электрохимическая защита трубопроводов от коррозии

Практика показывает, что даже тщательно выполненное изоляционное покрытие в процессе эксплуатации стареет: теряет свои диэлектрические свойства, водоустойчивость, адгезию. Встречаются повреждения изоляции при засыпке трубопроводов в траншее, при их температурных перемещениях, при воздействии корней растений. Кроме того, в покрытиях остается некоторое количество незамеченных при проверке дефектов. Следовательно, изоляционные покрытия не гарантируют необходимой защиты подземных трубопроводов от коррозии. Исходя из этого, в строительных нормах и правилах отмечается, что защита трубопроводов от подземной коррозии независимо от коррозионной активности грунта и района их прокладки должна осуществляться комплексно: защитными покрытиями и средствами электрохимической защиты (ЭХЗ).

Электрохимическая защита осуществляется катодной поляризацией трубопроводов. Если катодная поляризация производится с помощью внешнего источника постоянного тока, то такая защита называется катодной, если же поляризация осуществляется присоединением защищаемого трубопровода к металлу, имеющему более отрицательный потенциал, то такая защита называется протекторной.

Катодная защита

Принципиальная схема катодной защиты показана на рис. 12.14. Источником постоянного тока является станция катодной защиты 3, где с помощью выпрямителей переменный ток, поступающий от вдольтрассовой ЛЭП 1 через трансформаторный пункт 2, преобразуется в постоянный.

Отрицательным полюсом источник с помощью кабеля 6 подключен к защищаемому трубопроводу 4, а положительным - к анодному заземлению 5. При включении источника тока электрическая цепь замыкается через почвенный электролит.

Принцип действия катодной защиты (рис. 12.15) аналогичен процессу электролиза. Под воздействием приложенного электрического поля источника начинается движение полусвободных валентных электронов в направлении «анодное заземление - источник тока - защищаемое сооружение». Теряя электроны, атомы металла анодного заземления переходят в виде ион-атомов в раствор почвенного электролита, т. е. анодное заземление разрушается. Ион-атомы подвергаются гидратации и отводятся вглубь раствора. У защищаемого же сооружения вследствие работы источника постоянного тока наблюдается избыток свободных электронов, т. е. создаются условия для протекания реакций кислородной и водородной деполяризации, характерных для катода.

Рис. 2.14. Принципиальная схема катодной защиты:

1 - ЛЭП; 2 - трансформаторный пункт; 3 - станция катодной защиты; 4 - защищаемый трубопровод; 5 - анодное заземление; 6 - кабель

Рис.12.15. Механизм действия катодной защиты

Считается, что для защиты от коррозии подземных металлических трубопроводов необходимо, чтобы их потенциал был не более минус 0,85 В. Минимальный защитный потенциал должен поддерживаться на границе зон действия смежных станций катодной защиты (СКЗ).

studfiles.net

откуда берется ржавчина и как с ней бороться при помощи антикоррозионой защиты? + Видео

1 Причины возникновения и физика процесса

Коррозия трубопроводов начинается при возникновении электрохимической реакции окисления сплавов под воздействием влаги. Структура металла изменяется из-за влияния влаги и протекающих токов, в результате чего разрушается кристаллическая решетка и происходит «исчезание» металла с поверхности трубы. Причины появления коррозии трубопроводов заключаются в следующем:

  1. Сплавы с разным химическим составом обладают разными электрическими потенциалами, что вызывает протекание электрических токов по трубопроводу. Разные потенциалы могут быть обусловлены резким изменением грунта или окружающей среды.
  2. Влага, находящаяся в грунте.
  3. Химсостав и наличие кислот в грунте или окружающей среде.
  4. Состав транспортируемых веществ.

Существует несколько видов ржавления: поверхностная (по всей площади трубы), местная (участки поверхности) и щелевая. Коррозия на всей поверхности - крайне редкое явление. Самой опасной является местная коррозия, на которую приходится почти 90% всех повреждений. Щелевая тоже широко распространена, однако она редко приводит к серьезным повреждениям труб от коррозии.

Поверхностное ржавление трубы

Рекомендуем ознакомиться

Наиболее часто коррозия развивается на участках, находящихся под железнодорожными или трамвайными путями, а также в случае нарушения СНИП и прокладкой труб под опорами электропередач. Скорость коррозии может колебаться в широких пределах от 3-4 мм до 20-30 мм год.

В зависимости от того, какие факторы вызывают появление ржавления, применяется различная антикоррозионная защита. О способах предотвращения ржавчины путепроводов рассказывается ниже.

2 Специальные защитные покрытия

Для предотвращения ржавчины абсолютно всех трубопроводов используется пассивная защита. Она заключается в создании изоляционного покрытия между металлом и окружающей средой. Для этого на трубу наносится вначале слой специальной антикоррозийной жидкости (грунтовки), затем объект либо красят либо наносят эпоксидную смолу.

Если накладывается слой эпоксидной смолы, возможно нанесение дополнительно битума, пеком (каменноугольным). Относительно новое средство защиты - полимерные ленты, однако они довольно дорогие.

Защита от коррозии полимерными лентами

В идеальной системе нанесение защитных слоев позволяет полностью защитить объекты, однако в реальности это практически невыполнимо. Антикоррозийная защита не обеспечивает 100% защиты из-за деформаций или разрушений защитного слоя при транспортировке, укладке и монтаже. Даже визуально целое покрытие может иметь микротрещины или другие повреждения. Кроме того, защитные слои различных материалов имеют разные диффузионные и химические свойства. Защитное покрытие всегда подбирается под конкретный тип грунта (песок, супесок, суглинок и т. д.).

Таким образом, защитить объекты путем только нанесения покрытий нельзя. Состыкованные трубы с разными покрытиями может ускорить ржавление. Поэтому помимо покрытия поверхностей антикоррозийными материалами применяют и другие способы защиты.

3 Катодный способ

Защита трубопроводов от ржавления бывает и активной. Таковыми являются катодные и анодные защиты.

Активные способы основаны на понижении скорости реакции ржавления, с помощью смещения электрического потенциала до более низких значений (по сравнению с потенциалом окружающей среды). В начале 30-х годов прошлого века, ученым Робертом Куном было установлено, что смещение электрического потенциала на несколько десятых вольта позволяет замедлить скорость коррозийных реакций до 8-12 микрометров в год. Эта скорость развития ржавчины крайне мала и практически не существенна.

Катодный способ может быть осуществлен электрически и гальванически.

Катодный способ защиты труб от ржавчины

Гальванический метод (использование анодов из специальных сплавов) основан на следующем явлении: все металлы в одном и том же электролите обладают разными потенциалами. Поэтому при помещении металла, имеющего меньший потенциал в грунт, он будет являться анодом и разрушаться первым, защищая таким образом объект. В зависимости от типа грунта и сплава, из которого изготовлен трубопровод, подбирается материал для «жертвенного анода». Обычно используют магниевые, цинковые и алюминиевые сплавы.

Применение такой защиты возможно только в средах, имеющих низкое сопротивление (менее 40-50 Ом*м). Для сред с более высоким сопротивлением такая защита от коррозии бессмысленна.

Электрический метод предполагает подключение внешних источников тока. Произвести расчет и установку такой защиты не просто, однако она считается наиболее эффективной. На нее не влияет сопротивление грунта, она имеет практически неограниченный срок эксплуатации. Источниками тока могут служить инверторы переменного тока в постоянный, которые регулируют ток защиты в широком диапазоне. Они обеспечивают защиту при любых изменениях внешних условий. Защитный ток, протекающий по трубопроводу, неравномерен по длине путепровода, а наибольшее значение разности потенциала находится в точке подключения (дренажной) защиты. Источниками, генерирующими защитный ток, могут являться генераторы, низковольтные линии ЛЭП и другое.

Несмотря на большой выбор защитных средств, ржавлению ежегодно подвержены сотни километров трубопроводов. Именно на ржавчину приходится до 60% всех повреждений. В основном, это происходит из-за не соблюдений правил по уходу за путепроводами, поэтому своевременная проверка и уход крайне обязательны.

tutmet.ru

Протекторная защита от коррозии. Основные способы защиты трубопроводов от коррозии

Любые металлические изделия легко разрушаются под воздействием определенных внешних факторов, чаще всего влажности. Чтобы предотвратить подобные явления, используется протекторная защита от коррозии. Ее задача – снизить потенциал основного материала и тем самым защитить его от коррозии.

Суть процедуры

Протекторная защита строится на основе такого вещества, как ингибитор. Это металл, имеющий повышенные электроотрицательные качества. При воздействии на него воздуха происходит растворение протектора. Вследствие этого основной материал сохраняется, даже если на него оказывается сильное влияние коррозии.

Различные виды коррозии легко победить, если использовать катодные электрохимические методы, к которым относится и протекторная защита. Подобная процедура – идеальное решение, когда у предприятия нет финансовых возможностей или технологического потенциала, чтобы обеспечить полноценную защиту от коррозийных процессов.

Основные преимущества

Протекторная защита металлов от коррозии – это хороший способ защиты любых металлических поверхностей. Использование его целесообразно в нескольких случаях:

  1. Когда предприятию не хватает производственных мощностей, чтобы использовать более энергозатратные методики.
  2. Когда требуется защитить малогабаритные конструкции.
  3. Если требуется защита металлических изделий и объектов, поверхности которых покрыты изоляционными материалами.

Чтобы достичь максимальной эффективности, целесообразно использовать протекторную защиту в электролитической среде.

Когда требуется защита?

Коррозия возникает на любых металлических поверхностях в самых разных сферах – от нефтегазодобывающей промышленности до судостроения. Протекторная защита от коррозии широко применяется в окраске корпусов танкеров. Эти судна постоянно подвергаются воздействию воды, и специальная окраска не всегда справляется с предотвращением реакций влаги с металлической поверхностью. Использование протекторов – простое и эффективное решение проблемы, особенно если суда будут находиться в эксплуатации длительное время.

Большинство конструкций из металла создается из стали, поэтому целесообразно использовать протекторы, имеющие отрицательный электродный потенциал. Основными для производства протекторов являются три металла – цинк, магний, алюминий. Из-за большой разности потенциалов этих металлов и стали радиус защитного действия становится шире, и любые виды коррозии легко устраняются.

Какие металлы используются?

Защитная система строится на основе различных сплавов, в зависимости от специфики использования протекторов, например, среды, в которой он будет использоваться. Протекторная защита от коррозии чаще всего требуется железным и стальным изделиям, но и поверхностям из цинка, алюминия, кадмия или магния она также требуется. Особенность протекторной защиты – в использовании гальванических анодов, которые обеспечивают защиту труб от почвенной коррозии. Расчет подобных установок выполняется с учетом ряда параметров:

  • силы тока в протекторе;
  • показателей его сопротивления;
  • степени защиты, нужной для 1 км трубы;
  • количества протекторов на этот же отрезок;
  • расстояния, которое имеется между элементами защитной системы.

Плюсы и минусы различных протекторов

На основе протекторов строится защита строительных конструкций от коррозии, трубопроводов разного типа (распределительных, магистральных, промысловых). При этом использовать их нужно грамотно:

  • использование алюминиевых протекторов целесообразно для того, чтобы защитить конструкции и сооружения в морской воде и прибрежном шельфе;
  • магниевые подходят для использования в слабоэлектропроводной среде, где алюминиевые и цинковые протекторы показывают низкую эффективность. Но их нельзя использовать, если требуется защитить внутренние поверхности танкеров, резервуаров, отстойников для нефти, так как магниевые протекторы отличаются повышенной взрыво- и пожароопасностью. В идеале проекторы на основе этого элемента нужно использовать для внешней защиты конструкций, которые используются в пресной среде;
  • цинковые протекторы полностью безопасны, поэтому их можно использовать на любых объектах, даже если на них высокий уровень пожарной опасности.

Если покрытие лакокрасочное

Очень часто требуется обеспечить защиту нефте- или газопровода от коррозии с учетом лакокрасочного покрытия. Комбинация его с протектором – это пассивный способ защиты конструкций от коррозии. При этом эффективность такого мероприятия не так высока, зато достигается следующее:

  • нивелируются дефекты на покрытиях конструкций из металлов, трубопроводов, например, отслаивание, появление трещин;
  • снижается расход протекторных материалов, при этом сама защита оказывается более долговечной;
  • защитный ток равномерно распределяется по металлической поверхности изделия или объекта.

Протекторная защита от коррозии в сочетании с лакокрасочными покрытиями – это возможность распределения защитного тока именно на те поверхности, которые требуют максимального внимания.

О защите трубопроводов

По мере эксплуатации металлические трубы изнутри и снаружи подвергаются воздействию коррозии. Налет появляется вследствие того, что по трубам текут агрессивные вещества, которые вступают в реакцию с материалами. На внутреннее состояние металлических изделий влияет высокий уровень влажности почвы. Если не будет продумана качественная защита строительных конструкций от коррозии, произойдет следующее:

  • трубопровод начнет разрушаться изнутри;
  • потребуется чаще проводить профилактические осмотры магистралей;
  • потребуется более частый ремонт, что скажется на дополнительных тратах;
  • потребуется полностью или частично остановить нефтеперерабатывающий или иной другой промышленный комплекс.

Существует несколько способов защиты трубопроводов – пассивные, активные. Также как средство защиты может выступать снижение агрессивности среды. Чтобы защита была комплексной, учитывается тип трубопровода, способ его монтажа и взаимодействие с окружающей средой.

Пассивные и активные методы защиты

Все основные способы защиты трубопроводов от коррозии сводятся к выполнению целого ряда работ. Если говорить о пассивных методах, они выражаются в следующем:

  • особом способе укладки, когда сопротивляемость к коррозии продумывается еще на стадии монтажа трубопровода. Для этого между землей и трубой оставляется воздушный зазор, благодаря которому внутрь трубопровода не попадут ни грунтовые воды, ни соли, ни щелочи;
  • нанесении специальных покрытий на трубы, которые будут защищать поверхность от почвенных воздействий;
  • обработке специальной химией, например, фосфатами, образующими на поверхности защитную пленку.

Схема защиты на основе активных методов предполагает использование электрического тока и электрохимических реакций ионного обмена:

  • электродренажной защиты для борьбы с блуждающими токами;
  • анодной защиты, которая замедляет процесс разрушения металла;
  • катодной защиты, когда постоянный ток повышает сопротивляемость металлов.

Доводы в пользу протекторной защиты

Как видно, способов повысить защитные характеристики трубопроводов и других металлических изделий немало. Но все они требуют траты электрического тока. Протекторная защита от коррозии трубопроводов – более выгодное решение, так как все процессы окислов прекращаются просто нанесением на поверхности труб из металлов сплавов других материалов. В пользу такого способа говорят следующие факторы:

  • экономичность и простота процесса за счет отсутствия источника постоянного тока и применения сплавов магния, цинка или алюминия;
  • возможность применения одиночных или групповых установок, при этом схема протекторной защиты продумывается с учетом особенностей проектируемого или уже построенного объекта;
  • возможность применения на любых почвах и в условиях морей/океанов, где дорого или невозможно использовать источники внешнего тока.

Протекторную защиту можно использовать для повышения сопротивляемости коррозии различных резервуаров, корпусов судов, цистерн, которые используются в экстремальных условиях.

fb.ru

Катодная защита трубопроводов от коррозии

Как бы ни был популярен пластик, но большинство магистралей, проложенных в грунте (заглубленных) монтируется из стальных или чугунных образцов. Существенным минусом таких трубопроводов, при всех неоспоримых достоинствах, является подверженность материалов коррозии. Независимо от типа (эл/химическая, вызванная блуждающими токами или иным фактором), она существенно снижает эксплуатационный срок инженерной коммуникации или отдельной ее части.

В зависимости от местных условий и экономической целесообразности на практике реализуется несколько методик защиты трубопроводов. Все они подразделяются на 2 группы – активные и пассивные. Катодная защита относится к первой. Ее особенностям, технологии обустройства, принципу функционирования посвящен данный материал.

Схема катодной защиты трубопроводов

Состав

  • Источник пром/напряжения.
  • Преобразователь тока (переменный/постоянный).
  • Анодный заземлитель (одинарный или комбинированный).
  • Соединительные элементы цепи (проводники из металла).

Дополнительно

  • Вольтметр.
  • Контрольный электрод (медно-сульфатный).

Принцип действия

Подключение

Роль катода в этой схеме играет сам трубопровод. Он присоединяется к «-» выпрямителя. Соответственно, анод – к его «+».

Условие функционирования

Наличие электролитической среды (в данном случае – почвы) и анода из токопроводящего материала. Это не обязательно должен быть металл.

Порядок работы защиты

При подаче напряжения в схему возникает электрическое поле, создающее на участке трубопровода катодную поляризацию. Не вдаваясь в тонкости протекающих процессов, достаточно сказать, что в результате от коррозии разрушается не трубопровод, а анод, так как она образуется именно в области «+» напряжения. Заземлитель через определенное время заменить гораздо легче и дешевле, чем одну или несколько труб на трассе.

Особенности схем катодной защиты

  • В качестве источника питания могут использоваться как стационарные линии, так и мобильные генераторы.
  • Максимальный потенциал защитного поля для трубопроводов, не имеющих специального покрытия, не регламентирован. В остальных случаях (например, если элементы трассы имеют полимерную изоляцию) рассчитывается индивидуально для каждой схемы.
  • В зависимости от специфики трубопровода анодные заземлители могут отличаться способом расстановки (распределенные, сосредоточенные) и положением относительно уровня грунта (протяженные, глубинные).
  • Материал анода выбирается для конкретной почвы из расчета эксплуатации без замены минимум 15 лет. Этот срок можно искусственно увеличить, если поместить заземлитель в какую-либо среду. Например, в измельченный кокс.

ismith.ru

Коррозия трубопроводов - способы и методы их защиты

Коррозия трубопроводов представляет собой основную причину возникновения разгерметизации, в результате которой на поверхности трубы появляются трещины, разрывы и каверны. И поэтому, защита трубопроводов от коррозии является задачей не только строителей или изготовителей, но также специалистов создающих проекты и тех, кто будет ими пользоваться.

Причиной возникновения ржавчины и коррозии на стальных резервуарах может стать неподходящий состав протекающей по ним жидкости, неправильное сочетание различных металлов, а также недостаточная борьба с коррозией и плохо подобранные способы протекции. Опасность коррозии заключается в том, что она может стать причиной течи трубопроводов. Выполнить ремонт труб, после повреждения можно только используя сварку.

Причины возникновения

Коррозия стальных подземных труб представляет собой явление, основной причиной которого можно назвать реакции электрохимического окисления металлов от их постоянного взаимодействия с влагой. В результате таких реакций, состав металла меняется на ионном уровне, покрывается ржавчиной, распадается и просто пропадает с поверхности.

На процесс окисления может оказывать влияние характер жидкости, которая течет по подземному трубопроводу отопления или свойства среды, в которых он расположен. Именно по этой причине, выбирая подходящие средства для борьбы с ржавчиной необходимо учитывать все особенности, предшествовавшие ее возникновению. В противном случае, ремонт при помощи сварки неизбежен.

Виды защиты

На сегодняшний день существует несколько различных методов для обработки подземных труб отопления от ржавчины и коррозии. Все они основаны на принципе специальной обработки, в процессе которой металл, из которого сделаны резервуары, вступает в реакцию с вводимыми веществами и растворами. В результате таких действий образуется специальная пленка, которая и обеспечивает защиту.

Можно выделить несколько основных видов антикоррозийных способов защиты:

  • обработка жидкости посредством реагентов химического характера;
  • обработка стенок;
  • блуждающий ток;
  • катодная;
  • анодная.

Обработка жидкости

Жидкость, которая протекает по трубопроводу, может иметь некоторые агрессивные качества. Агрессивный состав воды может стать следствием содержания в ней карбонатов, бикарбонатов или кислорода, которые становятся причиной того, что металл покрывается ржавчиной.

Выполнить качественную очистку стенок подземных труб или прочистить их полностью достаточно сложно технически. Основной задачей химической обработки воды является превращение ее состава из агрессивного в слабокальцирующий. Такая обработка подземных труб отопления от ржавчины зачастую сводиться к добавлению в воду соды, кальция или карбоната натрия.

На тех участках водопроводов, в которых вода может распределяться по отдельным точкам водозабора, ее дальнейшая обработка осуществляется при помощи добавления полифосфатов.

Антикоррозийная защита оцинкованных подземных резервуаров осуществляется при помощи добавления силикатов, фосфатов и поликарбонатов. Таким образом, на внутренней поверхности оцинкованных труб появляется специальная пленка, препятствующая возникновению коррозии.

Обработка стенок

Обработка стенок используется в качестве их защиты от коррозии уже много лет. Для выполнения такого комплекса мероприятий покрытие наносится на внешнюю или внутреннюю стенку подземной трубы.

Благодаря гальванике на поверхности формируется активная или пассивная пленка высокой прочности, которая не позволяет агрессивной среде проникнуть в глубокие слои металла. Эффект от таких действий может легко сохраняться на достаточно длительный период.

Как правило, на поверхность изделия наносится другой металл. Чаще всего для этого используется цинк, на который коррозия не воздействует. На поверхность металла может наноситься краска, лак или эмаль, которые также выступают в роли эффективной обработки газопроводов.

Для достижения максимального эффекта при борьбе с ржавчиной часто используются сплавы таких металлов как цинк или магний. Специалисты утверждают, что цинкование труб представляет собой самый популярный из всех существующих на сегодняшний день методов обработки.

Блуждающий ток

Блуждающий ток представляет собой ток, который образуется в грунтах при дисперсии электрифицированных путей. Энергия поступает к точке, являющейся катодом, и выходит в точке, которая является анодом.

В ходе процесса происходит электролиз, который может стать причиной появления ржавчины и повреждения резервуара. В этом случае, антикоррозийной изоляцией подземных трубопроводов является дренаж электрического характера.

Кабеля с низким сопротивлением подключаются к источнику тока в специально определенных местах.

Индуцированный ток

Катодная антикоррозийная протекция подземных резервуаров основана на использовании электрического тока, который подается в постоянном режиме и не дает пленке для защиты металла разрушаться.

Этот способ выполняется за счет использования кабеля с низким электросопротивлением, но при этом отличной изоляцией. Сам трубопровод в этом случае выполняет роль катода и таким образом защищается от возможных процессов коррозии.

Расходуемый анод

Еще одним довольно эффективным видом защиты от блуждающих токов является анодная химзащита. Заглубленный магниевый блок выполняет функции анода в коррозийной среде. Благодаря медленному разложению магния происходит изоляция магистральных стальных трубопроводов от подземных блуждающих токов. Такой вид защиты чаще всего используется для защиты изделий ограниченной длины или для резервуаров, которые выполнены из стали.

Как правило, анод помещается в мешок из хлопка или джута, который в свою очередь погружается в глинистую смесь. Основной задачей такой упаковки является обеспечение равномерности расхода анода, а также сохранения необходимого уровня влажности.

Такая система предотвратит появление пленки, которая может затруднить разложение анода.

Можно отметить, что лучшим способом защиты внутренней и внешней поверхности труб от возникновения коррозийных процессов будет использование материалов, которые менее всего им подвержены. И, тем не менее, даже на таких материалах в силу определенных причин могут возникать очаги коррозии и повреждения различного рода. И поэтому, лучше всего уже в процессе использования труб использования труб использоваться один из самых подходящих из используемых на сегодняшний день методов защиты.

kraska.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
