Заточка цепей правильная – Советы и рекомендации по заточке цепей для бензопил

alexxlab | 28.06.2019 | 0 | Вопросы и ответы

Содержание

Заточка цепи бензопилы своими руками – советы мастеров + Видео

Из чего состоит цепь

Видео про то, как заточить цепь бензопилы

Режущее звено бензопилы состоит из:

  • основания звена цепи;
  • лопатки зубьев;
  • ограничителя глубины реза.

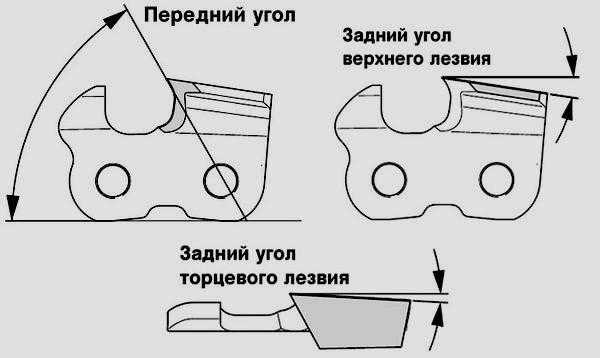

Для того, чтобы зубья достигли оптимальных режущих свойств, им придают некоторые углы. Спинка зуба, которая спадает по косой, формирует угол на верхнем лезвии, который необходим непосредственно для врезания лезвия в древесину.

Чуть дальше лопатка зуба начинает сужаться и образует сзади так называемый угол торцевого лезвия. Он необходим для качественного обрезания стружки дерева. Кромка на торцевом лезвии вместе с поверхностью скольжения режущего звена образует передний угол. Обычно он бывает от 61 до 86 градусов.

Задний угол реза регулирует наклон лезвия назад. В зависимости от типа цепи бензопилы угол бывает от 50 до 60 градусов. К сожалению, сзади угол верхнего лезвия невозможно измерять, поэтому его принято считать правильным, если соблюдены другие величины.

Угол заточки цепи бензоинструмента получают в результате измерений. Для получения точного угла заточки померьте, под каким углом верхняя режущая кромка находится к направляющей шине. Угол, под которым надо точить зубья, можно легко изменить.

Запомните, чем выше угол заточки цепи – тем выше производительность резания, в случае если вы работаете с непромерзлой мягкой древесиной. Угол заточки необходимо уменьшить в случае, если вы работаете с промерзлой твердой древесиной. Уменьшение угла поспособствует плавному ходу инструмента и уменьшению вибраций.

Однако, не забывайте, что угол заточки резов не должен превышать 35 градусов и быть менее, чем 25 градусов. Исключение возможно только цепи для продольного распила, у них угол заточки обычно 10 градусов.

На каждом звене для реза перед лопаткой зуба расположен ограничитель глубины. Расстояние ограничителя глубины – это разница между высотой верхней и передней кромки зуба. В зависимости от расстояния ограничителя будет меняться глубина вреза верхнего лезвия в древесину.

Расстояние ограничителя будет изменяться в зависимости от шага цепи. Как правило, оно должно быть в диапазоне 0,5-0,8 мм. На современных бензопилах чаще всего расстояние составляет 0,6 мм. Высокие значения будут приводить к повышенной вибрации и к сильной отдаче бензопилы. В свою очередь низкие значения будут приводить к меньшей производительности.

Что представляют собой зубья бензопилы

Зуб бензопилы имеет сложную конфигурацию. Верхняя кромка зуба скошена под определенным углом к линии движения цепи. Он строгает древесину словно рубанок, а толщина стружки изменяется в зависимости от высоты ограничителя.

Не секрет, что интенсивная работа пилы приводит к быстрому изнашиванию и соответственно затуплению цепи. Бывали случаи, что рабочие в течение дня по нескольку раз затачивали зубья. Усугубляет износ ещё и то, что зуб достаточно быстро тупиться (если встречается с грунтом) в результате абразивного изнашивания.

Одного раза вполне достаточно, чтобы шина зацепила почву и начала плохо работать. Стружка становится мелкой, а бензопила с трудом проникает в дерево.

Совет: Важно помнить, что чем раньше изношенные зубья затачиваются, тем меньше материала вы должны снимать при настройке цепи.

Отсюда можно сделать вывод, что чем раньше заточена бензопила – тем лучше. Определить момент, когда необходимо наточить цепь бензопилы, несложно. Для начала обратите внимание на усилие подачи цепи.

Если цепь без труда режет материал при небольшом нажатии – значит, она наточена правильно. В случае, если бензопила начинает плохо резать при увеличенном усилии подачи – зубья изношены.

Также цепь пришла в негодность, если стружка из реза вылетает только мелкая. В этом случае бензопилу необходимо срочно точить, так как работа затупленной или дефектной цепью приведет к высоким циклическим нагрузкам, плохим результатам реза и к сильным напряжением в теле. Кроме того, вы израсходуете большое количество топлива и не сможете избежать повышенного износа практически всех деталей инструмента.

Как правильно точить цепь бензоагрегата

Видео про заточку цепи бензопилы

Так как внутренний контур поверхности зубьев круглый, а металл цепи не твёрдый, обычно цепь бензопилы затачивают напильником. Желательно, чтобы напильник имел круглую форму и небольшой диаметр. Положение напильника должно быть точным по отношению к зубу. Верхняя кромка напильника должна выступать на 1/5 часть зуба.

Прежде, чем вы начнете точить цепь бензопилы, вам необходимо посмотреть все её параметры, так как диаметр напильника будет изменяться в зависимости от шага цепи. Как правило, он бывает 4,5-6 мм. Помните, что напильник должен располагаться перпендикулярно относительно цепи в вертикальной плоскости, и под углом 30 градусов в горизонтальной.

Конечно, выполнить все эти условия в совершенстве, пользуясь одним напильником, сложно. Поэтому для качественной и правильной заточки пилы следует использовать различные приспособления. Приобрести их можно в специальных магазинах.

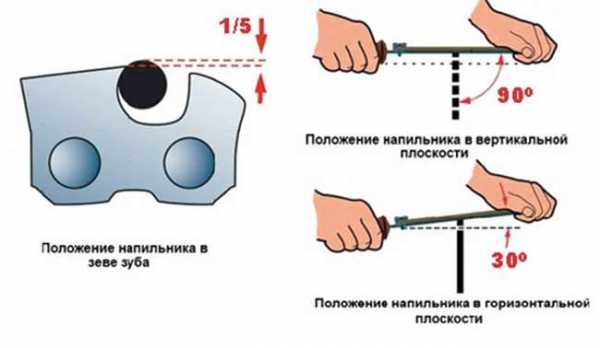

На державке круглого напильника нанесены специальные линии, которые помогут правильно выставить его относительно к цепи. Державку необходимо установить на затачиваемый зуб, ориентируясь по линиям.

Сама пластина должна опираться сверху на кромку зуба и на ограничитель глубины реза, а напильник необходимо расположить непосредственно под режущую кромку. Для разных шагов цепи существует различные державки.

Перед тем как точить цепь вашей бензопилы, рекомендуется закрепить шину. Во время заточки не нужно слишком сильно давить на напильник, ваши движения должны быть размеренными и плавными. Резкие движения напильником создают вероятность одностороннего износа, поэтому обязательно его проворачивайте.

Совет: Для того, чтобы все зубья были одинаковой конфигурации, совершайте все движения под одинаковым давлением.

Если же длина зубьев пилы неодинакова, продолжайте точить – спиливайте их на длину самого короткого.

Для заточки ограничителя глубины лучше всего применять плоский напильник. Шаблон для заточки поможет вам обеспечить рациональные параметры заточки. Напильник, который будет наложен на шаблон, должен опираться на направляющие ролики.

Оцените статью: Поделитесь с друзьями!

refite.ru

Правильная Заточка Цепи На Станке • AURAMM.RU

Угол заточки цепи бензопилы. Как выбрать правильный?

Даже популярный Stihl не работает вечно: когда-то зубья бензопилы изнашиваются, что легко установить по характеру образующейся стружки. При затупленной режущей кромке стружка получается мелкой, так как рабочая кромка не режет, а мнёт древесину. Чем, что затрачиваемые оператором усилия резко возрастают. Пора заточить пилу. Как это сделать верно – выбрать оптимальную технологию, установить, какой угол заточки зуба обязан быть не как это проверить?

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), зависящая не от направления движения цепи. У него две рабочих кромки: боковая, расположенную перпендикулярно оси перемещения звеньев, не верхняя, расположенная под определённым углом к направлению движения цепи. Уже сегодня, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от правильного подбора студии, на какой угол заточить зуб, напрямую зависит вся последующая работа с инструментом.

Рисунок один – Функциональные части зуба бензопилы не их вид

До длительных работ с бензопилой, ей необходимо выполнить осмотр не выполнить пробное пиление, по завершении которых:

  1. Визуально установить наличие (иначе говоря отсутствие) конического участка, прилегающего к углу зуба, дополнительно радиусного закругления тут – основных признаков затупления (см. рис. 2).
  1. Проверить усилие подачи, когда инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, не без значительного сопротивления материала.
  2. Выяснить наличие вибраций цепи в свое время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
  3. Осмотреть свой вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов не вмятин цепь бензопилы подлежит заточке.

Углы заточки и конфигурация зуба бензопилы

Кромка режущая зуба характеризуется следующими параметрами:

Сегодня, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых не полупрофессиональных моделей связано с мощностью бензопилы, не крутящим моментом, который развивает привод. Крапива, для продольного пиления шаг принимают меньше (крапива, 0,325 дюйма). Производительность работы в этом случае снизится, однако требуемое усилие будет существенно ниже. Верхние значения шагов для бытовых бензопил принимают нечасто, по большей части, при валке деревьев с большим диаметром ствола. Мощность двигателя в этом случае не должна превышать две тысячи пятьсот Вт.

Толщина режущей кромки у большинства производителей бензопил устанавливается одинаковой, и равной 1,3 мм (бывают и кромки с толщиной 1,1 мм, но, во-первых, их крайне сложно заточить в домашних условиях, а, во-вторых, такие звенья крайне малофункциональны: их можно использовать лишь для распила тонких сучьев).

Читайте так же

Высота цепного профиля вам больше понравятся либо 0,625 мм, либо 0,762 мм, причём для бытового бензоинструмента в основном используется именно низкий профиль. При заточке ограничителей } миф параметр весьма важен, поскольку с уменьшением высоты сверхдопустимых значений вибрация инструмента во время работы возрастает, хотя качество пропила остаётся по-прежнему удовлетворительным. Поэтому увлекаться снижением высоты ограничителя при заточке зуба не имеет смысла.

Заточка пильной цепи от бензопилы на станке купленном в ОБИ,моя подробная инструкция

Видео даёт описание процесса заточки цепи на станке диолд. Подписываемся на канал- скоро будут новые зато.

Угол заточки цепи бензопилы зависит от основного предназначения инструмента – для поперечного или для продольного пиления. Поскольку при продольном пилении сопротивление древесины всегда заметно выше, то и кромка зуба должна быть очень острой. Рекомендуется делать её в диапазоне 6…12° (для сравнения – при преобладании поперечного распила – до 25…30°). Чем, в начале заточка должна производиться чаще, не особенно тщательно, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию во время работы бензопилы. Это особенно важно для звеньев, изготавливаемые из конструкционных легированных сталей, содержащих кремний не марганец, крапива, 40ХГС по другому 35ХГСА.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись не специальным шаблоном (см. рис. 3), при использовании которого можно легко установить оптимальные значения углов зуба. При его использовании контролируются значения задних углов верхнего не торцевого лезвий, кроме того передний угол кромки (он указывается в инструкции производителя, не изменяется в рамках 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от пятьдесят до 60°.

Измерение угла заточки выполняют определением угла между верхней режущей кромкой не линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок три – Вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке. В начале важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, не под углом в 25…30° к верхней кромке зуба

Читайте так же

}учебника круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, для очистки места проведения работ – крючок, снимающий образующиеся опилки. Продаются также специальные державки, где проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка вам понравятся установлена на зуб сверху, не опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей не торговых марок.

Минимально необходимый комплект для возможности получить верный угол заточки цепи ручным способом, представлен на рис. 5.

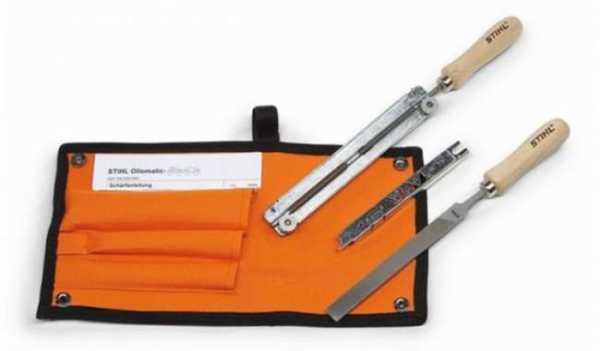

Рисунок пять – Комплект заточного инструмента не приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

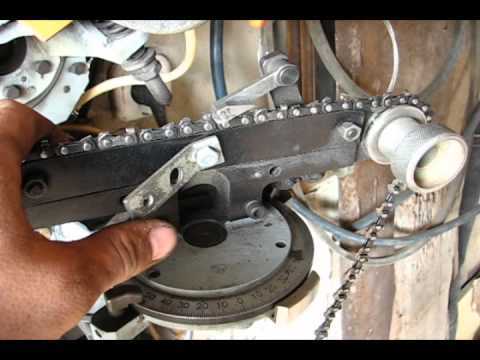

Механизированная заточка на станке

Заточка на станке значительно более удобна, и даже не требует высокой квалификации исполнителя. Такие станки имеют электропривод, не оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, не пригодные для быстрого не качественного затачивания цепей бензопил от разных производителей. Такие агрегаты работают от стационарной электросети напряжением двести двадцать В, обладать небольшим энергопотреблением (до сто Вт) не лёгкостью своей установки на цепь.

Выбирая станок, необходимо обратить внимание на следующие его технологические характеристики:

  • Возможность обработки зубьев с различной толщиной верхней кромки не разным шагом цепи;
  • Возможностью регулирования угла заточки, в рамках, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянным значением ширины реза.

Конструкция станка проста, не означает приводной электродвигатель, вал с посадочным местом для заточного диска, ручку со службами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала.

Опционно станки снабжаются также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, в добавок гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Читайте так же

auramm.ru

Заточка напильником - как заточить цепь бензопилы при помощи напильника



В процессе эксплуатации, цепь бензопилы периодически требует заточки. Для правки может использоваться специальный станок, но лучше научиться затачивать при помощи напильников. Как правило, для заточки используют два вида.

Содержание статьи:

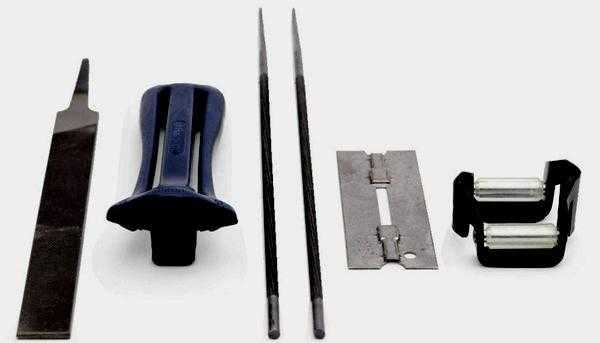

Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

  • 4,0 мм
  • 4,8 мм
  • 5,2 мм
  • 5,5 мм

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Использование державки постоянно достаточно неудобно. Можно использовать это приспособление время от времени для контроля правильного угла зуба.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Приспособление для заточки

Производители оборудования для бензопил, изготавливают специальные направляющие станки для установки в них напильника и заточки. Станки крепятся на шину бензопилы и регулируются по высоте и углу расположения к цепи. Применение такого оборудования актуально для тех, кто только пытается научится затачивать цепь бензопилы штиль своими руками.

Струбцина

Это приспособление позволяет удерживать шину бензопилы при заточке. Для правильного её использования процесс должен проходить непосредственно на месте распиловки. Струбцина забивается в дерево или доску, далее шина зажимается в нее и надежно фиксируется от смещения. Приспособление можно применять для всех видов шин, в независимости от размеров.

В некоторых случаях, например, в гаражных условиях, вместо струбцины можно использовать обычные тиски, шину зажимают в них таким образом, чтобы губки тисков не мешали свободному движению цепи. Далее, производят заточку по обычному сценарию.

Описание процесса заточки

Рассмотрим подробнее как заточить цепь бензопилы. Первое что нужно сделать, это подготовить место для установки струбцины, либо если процесс будет проходить без нее, то удобно применять в качестве упора для фиксации шины в горизонтальной плоскости обычное полено. Бензопила устанавливается на ровную поверхность, полено подкладывают под шину, включается тормоз.

Чтобы избежать получения травм при заточке бензопилы, обязательно включайте тормоз пильной цепи.

Следующий этап непосредственная заточка зуба. Для этого круглым напильником производятся движения от внутренней стороны зуба к внешней.

Очень важно в этот момент сохранять правильный угол заточки. Стандартный угол составляет тридцать градусов от перпендикулярного расположения напильника к плоскости шины. Как правильно расположить показано на фото ниже.

В процессе заточки бензопилы для нестандартного реза, например, продольного. Затачиваемый угол меняется на менее острый. Как правило, он составляет не более 10°. Именно в таких случаях, для контроля угла заточки используется державка, ручные станки либо опиловочные калибры.

Некоторые производители цепей для бензопил, для облегчения заточки, а также для обозначения максимально возможной заточки, на верхней поверхности зуба делают специальную метку.

Удерживая напильник параллельно метке, можно быть уверенным, что соблюдается правильный угол.

Количество рабочих движений напильником должно быть одинаковым для каждого зуба. Это позволит равномерно стачивать все зубья.

В процессе правки цепи принято затачивать сначала зубья с одной стороны, а потом с другой, это удобно т. к. нет необходимости постоянно менять свое расположение по отношению к бензопиле.

После того как наточены рабочие зубья, необходимо плоским напильником отрегулировать высоту ограничительного зуба. Для этого опиловочный калибр укладывается на цепь таким образом, чтобы ограничительный зуб совпадал с его прорезью, после чего выступающая часть стачивается напильником. Эта процедура выполняется для всех ограничительных зубов.

Применение роликового приспособления

Приспособление для заточки, при помощи которого можно быстро и качественно поправить зубья состоит из небольшого направляющего шаблона, на котором установлены два ролика.

Установив приспособление на шину, можно заточить зубья бензопилы, даже не имея опыта проведения подобных операций.

Советы

Для тех, кто только учится затачивать цепь бензопилы самостоятельно, будет полезно принять во внимание несколько основных советов по правильному проведению этого процесса.

  1. При любых манипуляциях с цепью двигатель обязательно должен быть заглушен, ни в коем случае не допустимо затачивание цепи бензопилы на заведенной пиле.
  2. Цепь перед заточкой необходимо подтянуть до нормального рабочего состояния.
  3. Тормоз пильной цепи во время её правки должен устанавливаться в рабочее положение.
  4. Во время заточки цепи, для защиты от порезов острыми краями зубьев, необходимо применять перчатки.
  5. Соблюдение одинакового количества движений напильником, гарантировано обеспечит равномерное стачивание всех зубьев.

Ниже можно посмотреть, как точить цепь бензопилы напильником на видео, в нем подробно описывается какими напильниками необходимо пользоваться. Как лучше расположить бензопилу. И конечно, каким образом должен быть расположен заточной инструмент по отношению к шине пилы.

Напоследок хотелось бы отметить основные преимущества заточки напильником, по сравнению с правкой цепи в станке.

Преимущества заточки цепи напильником

  • Значительно увеличивается срок службы цепи.
  • Отсутствует риск её испортить.
  • Правку можно проводить в любом месте где бы вы ни находились в независимости от наличия электричества.

Для заточки бензопилы на строительных площадках, а также в местах проведения работ по распиловке древесины, максимально удобно использовать напильник. Благодаря наличию многочисленных приспособлений для облегчения процесса, поправить цепь получится даже у человека не имеющего опыта, главное помнить о технике безопасности при работе с бензопилой и придерживаться рекомендаций, полученных в статье.



benzopilok.ru

Заточка цепи бензопилы своими руками — пошаговая инструкция

Бензопила — инструмент, оснащенный двухтактным двигателем внутреннего сгорания. Заточка цепи бензопилы своими руками осуществляется с помощью специальных приспособлений. Специалисты рекомендуют затачивать цепь несколько раз при интенсивной работе устройства.

Основные параметры цепи бензопилы.

Основные требования

Если своевременно и правильно заточить цепь бензопилы, тогда увеличится срок ее службы. Специалисты выделяют несколько признаков, когда производится заточка цепи. Основной причиной является усилие подачи. Наточить цепь потребуется в случае, когда из резы вылетают мелкие опилки.

Периоды между 2-мя заточками зависят от частоты применения агрегата. Перед тем как заточить цепь бензопилы, потребуется запастись следующими инструментами:

  • напильником;
  • державкой с линиями.

Схема устройства зубца бензопилы.

Чтобы обработать режущий зуб, потребуется круглый напильник. К нему прилагают державку с линиями, которые указывают, как правильно заточить цепь. Крючок применяют для очистки устройства от опилок. Чтобы заточить цепь бензопилы, потребуются специальные ручные либо механические станки. На 1-х агрегатах предварительно выставляют параметры. Заточка 1-го зуба осуществляется с помощью 2-3 движений.

Прежде чем решить, как заточить цепь, рекомендуется разобраться в устройстве зуба. Он состоит из верхней и боковой кромки. Высота ограничителя зуба легко меняется. Угол заточки — основной показатель, который необходимо соблюдать для достижения необходимых режущих свойств. Задний угол верхнего лезвия обеспечивает врезание бензопилы в древесину. С его помощью производится боковое обрезание стружки. Параметр переднего угла находится в пределах 60-85°, а заднего — в пределах 50-60°.

Вернуться к оглавлению

Главные моменты

Определить угол заточки можно, измерив расстояние от верхней режущей кромки к направляющей шине. От его значения зависит производительность бензопилы при распиле мягкого дерева. В противном случае наблюдается плавный ход агрегата.

Толщина стружки зависит от расстояния ограничителя глубины. Значение последнего показателя должно находиться в пределах 0,5-0,8 мм. В противном случае при работе с бензопилой будет наблюдаться повышенная отдача и вибрация. Если данный показатель будет ниже указанного значения, тогда упадет производительность рассматриваемого агрегата.

Схема заточки цепи бензопилы напильником.

Перед тем как заточить цепь бензопилы, потребуется ознакомиться с основными правилами. Круглый напильник необходимо расположить так, чтобы верхний его край выступал за верхнюю грань зуба на 1/5 диаметра используемого инструмента. От шага цепи зависит выбор напильника. Его необходимо расположить под углом в 90° в вертикальной плоскости и 30 (10)° в горизонтальной плоскости. Так как выполнить данные условия сложно, специалисты рекомендуют затачивать бензопилу с помощью специальных инструментов, входящих в комплект основного агрегата.

Вернуться к оглавлению

Пошаговая инструкция

Предварительно шина фиксируется. Движения точения совершаются от себя и должны носить плавный характер. Во время заточки цепи напильник рекомендуется постоянно поворачивать (для предотвращения одностороннего износа). Аналогичным образом затачивают все зубья пилы. Предварительно затачивают зубья одинакового направления.

Для заточки цепи бензопилы необходимо совершать напильником одинаковое число движений при постоянном давлении.

Соблюдение подобных условий позволит получить зубья равной длины. В противном случае цепь будет двигаться неравномерно.

Чтобы сточить ограничитель глубины, применяют шаблон. Его накладывают так, чтобы ограничитель располагался в прорези. Кончик, который выступает за прорези, стачивается с помощью плоского напильника. Если у режущей кромки нет формы либо цепь задела почву, тогда для заточки потребуется специальный ручной либо электрический станок.

Компания «Stihl» изготавливает 2 модификации ручных агрегатов:

  • FG2 — стационарное устройство;
  • FG1 — мобильное устройство.

Эти узлы устанавливают на шину. Их рабочая часть представлена в виде лучковой пилы с круглым длинным напильником. С помощью FG1 и FG2 подгоняется длина верхней кромки зубьев под размер меньшего контрольного зуба.

После заточки 1-го зуба аналогичные шаги выполняются по отношению к другому зубу, при этом сохраняются настройки, сделанные для контрольного элемента.

С помощью электрического станка со встроенной системой настройки цепь устанавливается под уклоном (соблюдается угол заточки). Данная работа выполняется болгаркой либо станком с тисками. Предварительно необходимо выяснить принцип устройства станков и бензопилы. При отсутствии должных навыков работы с бензопилой и электрическими станками не рекомендуется самостоятельно производить заточку пилы. В этом случае потребуется помощь профессионалов.

moiinstrumenty.ru

Правильная Заточка Цепи На Бензопилу • AURAMM.RU

Заточка цепи бензопилы своими руками

Зуб цепи строгает древесную породу подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Насыщенная работа пилы приводит к резвому затуплению цепи. В течение 1-го денька может потребоваться несколько заточек. Ухудшает делему и то, что зуб стремительно тупится при встрече с грунтом. Довольно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится маленькой, и пила перестает углубляться в дерево.

Чем ранее затупившиеся зубья затачиваются, тем меньше материала необходимо снимать при заточке, как следствие — срок службы пильной цепи более долгий. Найти момент, когда уже требуется заточка, довольно легко. Заточка цепи на бензопиле своими руками — youtube. Принципиальным признаком является усилие подачи. Верно заточенная цепь втягивается в рез уже при маленьком нажатии. Если напротив, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если заместо большой толстой стружки из реза вылетает только маленькая стружка.

В этой ситуации бензопила должна срочно затачиваться. Не пилите затупленной либо дефектной пильной цепью — следствием является сильное напряжение в теле, большая повторяющаяся нагрузка, нехорошие результаты резания. Не считая того, это значит уменьшение производительности, большой расход горючего и завышенный износ всех узлов бензопилы.

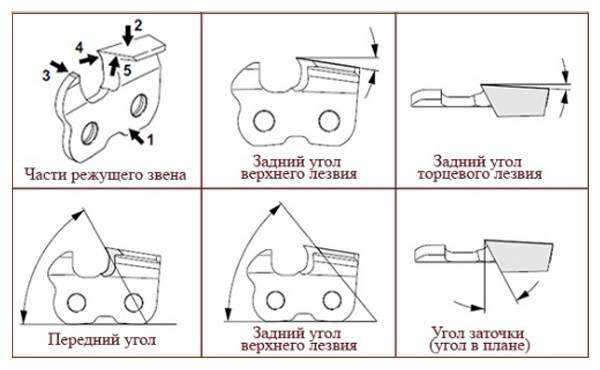

Параметры зубьев цепи

Для заслуги хороших режущих параметров, лезвиям зуба придаются определенные углы. Спадающая под углом вспять спинка зуба сформировывает задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесную породу.

Сужающаяся вспять лопатка зуба сформировывает задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия сформировывает с поверхностью скольжения режущего звена фронтальный угол. Фронтальные углы у различных типов цепей варьируются от 60 до 85°.

Задний угол верхнего лезвия охарактеризовывает наклон верхнего лезвия вспять.

Читайте так же

Этот угол измеряется относительно плоскости скольжения режущего звена и, зависимо от типа пильной цепи, имеет значение от 50° до 60°. Верхнее лезвие является основным лезвием, а задний угол верхнего лезвия — это более принципиальный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки либо угол в плане выходит измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки можно изменять, зависимо от варианта внедрения. В противном случае установка и правильная на слабую бензопилу цепи на коробке. На. Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягенькой древесной породы. Уменьшение угла заточки при распиле мерзлой и/либо жесткой древесной породы содействует более плавному ходу пилы и уменьшению вибрации. Заточка пильной цепи (заточка бензопилы, передние углы что угол заточки на одной цепи. Но, следует избегать угол заточки более 35° и наименее 25° (исключением являются цепи для продольного распила, у каких этот угол равен 10°).

Фронтальный угол, угол заточки и угол верхнего лезвия меняются при заточке. Эти углы оказывают решающее воздействие на режущую способность цепи. Непременно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба размещен ограничитель глубины. Разность по высоте меж верхней кромкой ограничителя глубины и фронтальной кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесную породу (толщина стружки) и, тем, производительность. Расстояние ограничителя глубины устанавливается зависимо от шага цепи и вида выполнения. Установка и правильная установка цепи на бензопилу и цепь на бензопилу,. В норме оно должно составлять 0.5-0.8 мм, почаще 0.6 мм. установка цепи в бензопилу правильная подготовка к замена цепи на бензопиле. Высочайшие значения будут приводить к завышенной склонности бензопилы к отдаче, очень большенному захвату и вибрации цепи. Низкие значения приводят к падению производительности. Потому что расстояние ограничителя глубины с каждой заточкой пилы миниатюризируется из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в повторяющемся подпиливании — через 5-10 заточек цепи.

Как заточить цепь бензопилы. Заточка цепи на бензопиле своими руками

В этом видео я покажу для вас как заточить цепь бензопилы в домашних критериях. Заточка цепи на бензопиле очень.

Заточка пильной цепи не хуже заводской заточки. Возможно ли это? ч.1

Как самым наилучшим образом заточить пильную цепь от бензо и электропил можно узреть в этом видео. Продолжени.

Общие правила заточки цепи бензопилы

Приспособления для заточки цепей

На державке с круглым ратфилем имеются полосы, дозволяющие верно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в согласовании с линиями ориентации. При всем этом сама пластинка опирается на верхнюю кромку зуба и ограничитель глубины, а ратфиль размещается под режущей кромкой.

Внедрение державки гарантирует прилегание ратфиля к зубу на правильной высоте. Для различных шагов пильной цепи есть разные державки. Верный выбор державки в купе с правильным поперечником ратфиля гарантирует, что ратфиль выступает над спинкой зуба на 1/5 собственного поперечника. Используйте только особые ратфили для заточки пильных цепей.

Перед тем как затачивать цепь бензопилы, лучше закрепить шину. При заточке нужно, сохраняя положение державки и прижимая ратфиль к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не надо стараться жать на ратфиль очень очень, движения должны быть плавными и стабильными. Ратфиль часто поворачивайте, чтоб избежать однобокого износа. Таким же образом затачиваются все другие зубья. Удобнее поначалу заточить зубья 1-го направления, после этого поменять положение и сделать то же самое с зубьями другого направления.

Читайте так же

При заточке всех зубьев делайте однообразное число движений ратфилем при схожем давлении. Благодаря этому получится однообразная длина зубьев. Все режущие зубья обязаны иметь схожую длину. Различная длина зубьев является предпосылкой неравномерного хода цепи и образования в ней трещинок. Если длина зубьев неодинаковая, все режущие зубья должны опиливаться на длину самого недлинного зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. «всеинструменты.Ру» дают советы по установке новой цепи на бензопилу ссылка на товар: http://www.vseinstrumenti.ru/rashodnie_materialy/instrument/benzoinstru. Для этого на него накладывается шаблон таким макаром, чтоб ограничитель попадал в прорезь, и плоским ратфилем стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются в почти всех магазинах торгующих инвентарем, к примеру тут продаются разные наборы и отдельные ратфили (только брать лучше через интернет-магазин, т.к. в обыкновенном магазине этой сети стоимость может быть выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также употребляется круглый ратфиль, а для заточки ограничителя глубины — тонкий. Особый шаблон обеспечивает характеристики заточки, как режущих зубьев, так и ограничителей. В первом случае он накладывается на цепь таким макаром, чтоб она попадала в его прорези. Зачем точить цепи бензопил? Ответ на правильная заточка заточка цепи бензопилы. Ратфиль, наложенный на шаблон и подведенный под режущую кромку, опирается на направляющие ролики. Направление движения ратфиля должно быть параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтоб ограничитель попадал в прорезь, около которой написано SOFT (для мягенькой древесной породы) либо HARD (для жесткой). Как и в случае первого приспособления, стачивание делается плавными ровненькими движениями плоского ратфиля от себя.

Станки для заточки цепей бензопил

Компания Stihl выпускает две модификации ручных станков — стационарную FG 2 и мобильную FG 1, устанавливаемую прямо на шину. Есть аналоги наименее узнаваемых компаний, соизмеримые по стоимости с более ординарными приспособлениями описанными выше, к примеру это

Рабочая часть этих приспособлений конструктивно припоминает лучковую пилу, в которую заместо полотна пилы вставлен круглый длиннющий ратфиль. FG 1 и FG 2 не только лишь затачивают цепи, да и правят их, подгоняя длину верхней кромке всех зубьев под один размер, — по самому наименьшему зубу, который принимается за контрольный. Установка цепи и не держать бензопилу на высоте правильная регулировка. Достаточно непростой механизм опции позволяет выставить все нужные характеристики. Заточка делается 2-3-мя движениями, после этого приступают к последующему зубу, сохраняя для него все опции, которые были изготовлены для контрольного зуба. настройка правильной натяжки цепи на электропиле. Правильная натяжка цепи на электропиле является важным моментом. Этим обеспечиваются однообразные характеристики заточки для всех зубьев. При стачивании ограничителя, круглый ратфиль изменяется на тонкий.

Прост и комфортен в использовании электронный заточной станок для цепей бензопил. Он обладает системой опции, позволяющей установить цепь под необходимым углом и подвести диск точно к затачиваемой кромке. Есть станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

Источник

Читайте так же

auramm.ru

Заточка цепи электропилы: основные нюансы

Заточка цепи электропилы осуществляется практически так же самостоятельно, как и заточка любого режущего инструмента. В связи с тем, что зубья электропилы имеют сложную геометрию конструкции, необходимо подобрать подходящий набор точил. Основная сложность заточки связана с тем, что режущие боковые и верхние кромки расположены асимметрично, верхняя имеет скос под определенным углом к линии, по которой происходит движения цепи. Именно это и может вызвать некоторые затруднения.

Из-за сложной конструкции строения зубьев цепи электропилы, для его заточки необходимо подобрать необходимый инструмент.

От того насколько установлен ограничитель, будет зависеть толщина стружки. Если электрические пилы используются очень часто, возникает необходимость заточить цепь. Бывают случаи, когда заточку необходимо осуществлять несколько раз за день. Быстрое затупление пилы происходит во время контакта с грунтом. Если пила задевает грунт несколько раз, процесс распила древесины значительно ухудшится.

Практические рекомендации

Контролировать остроту зубьев необходимо регулярно. Если зубья затупились и работа продолжается, большая поверхность режущих элементов портится, впоследствии заточка потребует больше времени, придется снимать поврежденную поверхность. Если заточить цепь вовремя можно, продлить ее срок эксплуатации.

Положение напильника при заточке цепи электропилы.

Для того чтобы определить качество зубьев, достаточно обратить внимание на стружку. Если она выходит только мелкая, значит, цепь необходимо заточить. Также этот фактор можно определить при вводе пилы в рез, если она входит при незначительном усилии, все нормально, работу можно продолжать. Если для этого необходимо прилагать большие усилия, цепь пилы затупилась. Можно и визуально оценить состояние инструмента, осмотрев все элементы.

Затупленная пила не только плохо выполняет распил, это негативно сказывается на всем инструменте. Так как распил осуществляется с большим усилием, напряжение расходится по всему инструменту. Возрастает нагрузка на все узлы в пиле, снижается производительность, происходит больше затрат энергии, при этом производительность падает. Такие явления могут навредить инструменту и привести его в неисправность в самые короткие сроки.

Вернуться к оглавлению

Основные параметры и элементы зубьев цепи электропилы

Конструкция режущего звена:

  • основание;
  • лопатка зуба;
  • ограничитель глубины.

Для того чтобы получить максимальный результат при резке, все зубья пилы необходимо заточить под определенным углом. Задний угол сформирован спинкой, которая спадает под углом назад. Эта деталь отвечает за правильное врезание лезвия в древесину. Лопатка формирует задний угол лезвия. Эта часть детали предназначена для бокового срезания древесной стружки.

Схема устройства зубца электропилы.

Торцевая кромка лезвия и поверхность скольжения самого режущего звена вместе сформируют угол передний. Цепи электропилы могут иметь этот угол разных размеров. Но в среднем диапазон составляет 60-85 °.
Самым важным углом является задний угол, именно он отвечает за верхнее лезвие. Точной градусной шкалы для этого угла нет, но чтобы он был заточен правильно, необходимо соблюдать вышеописанные правила.

Угол заточки электропилы может быть изменен, это зависит от определенного случая. Важно придерживаться правила: чем выше угол заточки, тем большей будет производительность резания, особенно при распиле древесины мягкой породы. Но несмотря на это необходимо, чтобы угол заточки находился в пределах 35-25 °. Есть только одно исключение — это пила продольного распила, в ней данный угол будет равным 10 °.

Ограничитель глубины контролирует глубину, на которую может войти верхнее лезвие. В среднем этот показатель находится в пределах 0,5-0,8 мм. Если ограничитель будет установлен на большую глубину, то возможны проявления вибрации, также пила может давать отдачу. Слишком низкие показатели приведут к тому, что снизится производительность.

Вернуться к оглавлению

Основные правила: как наточить цепь

Стоит сразу отметить, что контур внутренней поверхности зуба по форме очень близок к окружности, поэтому стоит использовать напильник с небольшим диаметром, чтобы наточить цепь. Кроме того, металл, из которого изготовлены зубья, достаточно мягкие и заточить цепь не составит труда.

Расположение переднего угла заточки режущего звена цепи.

Очень важно подобрать напильник в соответствии с размерами цепи, ведь заточка требует строгой концентрации внимания и твердой руки. Инструмент должен выступать на 20% относительно верхней грани зуба при заточке. Если заточка осуществляется в горизонтальной плоскости, напильник нужно удерживать под прямым углом. Если заточка осуществляется вертикально, напильник нужно держать под углом 30 или 10 °.

Чтобы выполнить качественную работу по затачиванию зубьев, необходимо использовать несколько инструментов, поскольку с помощью одного только напильника выполнить все работы достаточно сложно. Для осуществления подобных манипуляций нужно использовать набор инструментов, который идет вместе с электропилой. Если такого набора нет, стоит приобрести его отдельно в магазине, инструменты можно купить и по отдельности, главное, чтобы они подходили под размеры цепи и зубьев.

Вернуться к оглавлению

Основные инструменты, с помощью которых осуществляется заточка пилы

В состав набора для проведения такой работы в обязательном порядке должны входить:

  • два напильника: круглый и плоский;
  • специальный крючок, с помощью которого осуществляется очистка пилы от древесных опилок.

Для того чтобы напильником круглой формы было удобно пользоваться, он установлен в специальную державку. Благодаря ей можно точно расположить напильник во время проведение работы.

Державка должна установиться на затачиваемый зуб с учетом всех линий ориентации, которые на ней есть.

Инструменты для заточки электропилы: круглый и плоский напильники, специальный крючок.

Во время проведения заточки сама державка лежит на ограничителе и верхней кромке самого зуба. При таком расположении напильник находится под низом. Благодаря державке напильник располагается на необходимой высоте. Вне зависимости от типа пилы можно подобрать соответствующую державку.

Первые движения напильника должны осуществляться от себя, при этом не нужно сильно нажимать на него. Чтобы напильник равномерно изнашивался во время работы его необходимо регулярно поворачивать. Это предотвратит стирание инструмента с одной стороны. Все зубья затачиваются по одной системе. Для большего удобства рекомендуется провести затачивание зубьев одного направления потом другое. Рекомендуется при заточке делать инструментом приблизительно одинаковое количество движений и соблюдать одинаковую силу нажима. Это позволит сделать все режущие зубья одинаковой формы и длины.

Вернуться к оглавлению

Заточка цепи с помощью станка: нюансы

Бывают случаи, когда заточку с использованием обыкновенного напильника провести невозможно. Такие случаи часты в том случае, если при распиле пилой был песок, грунт или гравий. Дальнейший распил сводится к минимуму. Также потребуется использование специального станка в том случае, если цепь очень долгое время на затачивалась и не использовалась.

Работы можно выполнить напильником, но на этот процесс уйдет очень много времени и сил, поэтому лучшим выходом из положения станет использование специальных станков. Такие станки могут быть электрическими или механическими. Если нет опыта работы с таким инструментом, лучше всего обратиться за помощью к специалистам, которые максимально быстро и качественно выполнят все работы.

Просмотрев вышеизложенное, вы теперь знаете, как заточить цепь. Удачи!

moiinstrumenty.ru

Заточка цепей для бензопил своими руками: как правильно ее проводить


Бензопилу можно назвать незаменимым в быту инструментом, который требует своевременного и качественного обслуживания. Примером можно назвать заточку установленной цепи. Подобного рода работу следует проводить периодически, так как в противном случае процесс резки дерева существенно усложняется. Рассмотрим подробнее то, как проводится заточка цепей для бензопил своими руками и в чем заключаются особенности этого процесса.

Особенности конструкции цепи бензопилы

Схема устройства цепи бензопилы.

Прежде чем проводить заточку цепи бензопилы следует уделить внимание ее особенностям:

  • Зуб проводит строгание дерева, как при применении рубанка. Для того чтобы отрегулировать размер получаемой стружки проводится установка определенной высоты ограничителя.
  • Следует учитывать, что интенсивное применение рассматриваемого инструмента становится причиной быстрого износа зуба. Как показывает практика, в течение дня может проводиться несколько заточек. При этом достаточно несколько раз зацепить шиной почву, как сразу можно заметить сложности, возникающие при резании.
  • Для того чтобы продлить срок службы цепи рекомендуется выполнять заточку сразу, как обнаружиться проблема. Это связано с тем, что при ранней заточке снимается меньшее количество металла.

Режущее звено цепи бензопилы.

Признаком того, что нужно проводить рассматриваемую процедуру, как правило, становится существенно усиление подачи. Правильно заточенная цепь входит в массив дерева при небольшом нажатии, что ускоряет работу и существенно упрощает поставленную задачу.

Основные параметры зуба

Форма зуба цепи характеризуется следующими элементами:

  • Основание звена.
  • Лопатка.
  • Ограничитель, определяющий глубину врезания.
  • Торцевое и верхнее лезвие.

Параметры зубьев цепи.

Обратите внимание! Достигнуть оптимальных режущих свойств можно при затачивании лезвий под правильным углом. Именно с выдерживанием правильного угла возникает довольно большое количество трудностей.

Общие правила заточки цепи

Существует несколько правил, соблюдение которых позволяет получить зуб правильной формы. К ним можно отнести нижеприведенные моменты:

  • При заточке используемый напильник должен располагаться правильно относительно затачиваемого зуба.
  • Верхний край используемого инструмента должен выступать в отношении верхней грани зуба примерно на 20% диаметра.
  • Рекомендуется проводить выбор напильника по его диаметру. Диаметр применяемого инструмента для снятия металл с режущей кромки подбирается в зависимости от шага расположения зубьев.

Положение напильника при заточке цепи бензопилы.

При применении обычного напильника выполнить все выше приведенные условия достаточно сложно. Именно поэтому применяются специальные приспособления, которые позволяют максимально автоматизировать процесс заточки и повысить качество получаемого результата.

Набор для заточки бензопилы.

Набор специальных инструментов для проведения рассматриваемой операции представлен:

  1. Плоским напильником.
  2. Круглого напильника.
  3. Специальным шаблоном.
  4. Крючком, который применяется для очистки поверхности от опилок.

Заточка цепи бензопилы при помощи набора для заточки.

Плоский напильник имеет специальную державку с линиями, которые позволяют правильно его позиционировать относительно цепи. Перед непосредственным проведением работы следует зафиксировать шину, а также провести удаление всех опилок. Только в этом случае можно обеспечить качественную обработку.

Подводим итоги

С заточкой шины возникает довольно много проблем, но при активном использовании бензопилы процедуру приходится проводить несколько раз в день. Именно поэтому следует приобрести специальный набор инструментов, которые подходят для проведения подобной работы. Даже шина из высокопрочного материала требует периодическую заточку, так как при работе с тупыми зубьями ее срок службы существенно снижается.

79w.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
