Заточка цепи для продольного пиления: углы заточки, конфигурация зубьев

Бензопилу можно назвать довольно распространенным инструментом, который применяется для резания дерева. Механическая обработка в рассматриваемом случае осуществляется за счет специальной пильной цепи, фиксация которых проводится на специальной шине. Длительная и неправильная эксплуатация довольно часто становится причиной, по которой приходится проводить демонтаж и заточку. При этом со снятием цепи для продольного пиления и ее надеванием сегодня не возникает проблем, то с непосредственной заточкой все же есть проблемы. Рассмотрим особенности подобной процедуры подробнее.

Пильные цепи для продольного пиления бензопилой

Современная цепь для продольного пиления представлена достаточно сложной конструкцией, которая изготавливается при применении высококачественной стали, характеризующейся повышенной износоустойчивостью и коррозионной стойкостью. Среди особенностей можно отметить следующее:

  1. Конструкция представлена отдельными звеньями, которые соединены между собой особым способом. За счет этого обеспечивается высокий уровень гибкости, цепь для продольного пиления может повторять сложную форму шины.
  2. Есть несколько различных пластин по предназначению: режущие, направляющие и соединительные. Режущие проводят непосредственное снятие материала.

Естественный процесс эксплуатации становится причиной, по которой происходит износ режущих пластин. Кроме этого, нарушение рекомендаций по эксплуатации также могут привести к подобному результату, к примеру, если в зону резания попал грунт.

Именно поэтому все обладатели подобного инструмента должны уделить внимание тому, каким именно образом проводится заточка.

Внешние признаки тупой режущей кромки зуба бензопилы

Заточка цепи для продольного пиления, как правило, проводится исключительно при износе, периодически процедура выполняется крайне редко. Именно поэтому нужно знать то, какие именно признаки указывают о необходимости проведения подобной процедуры. Среди особенностей рассматриваемого вопроса отметим следующее:

  1. Зуб цепи продольного пиления бензопилы характеризуется сложной конфигурацией, поэтому просто при визуальном осмотре определить дефекты не получится.
  2. Для проверки состояния зубьев проводится пробное пиление. Если при выполнении подобной работы возникает вибрация, то это указывает на необходимость заточки.
  3. Определить состояние цепи для продольного пиления можно также при визуальном осмотре стружки. Грубая стружка и вмятины также указывают на необходимость проведения обслуживания.
  4. Сила нажима бензопилы также учитывается при оценке состояния цепи. Вначале при пилении пластины легко входят в материал, но при сильном износе даже в начале приходится прикладывать силу.

При визуальном осмотре также могут быть выявлены закругления и конические участки, которые указывают на износ цепи и другие дефекты. Однако, подобный признак может выявить исключительно специалист с большим опытом.

Углы шлифования и конфигурация зубьев пилы

Как ранее было отмечено, рассматриваемое изделие характеризуется довольно сложной конфигурацией. Среди особенностей современных вариантов исполнения можно отметить следующие моменты:

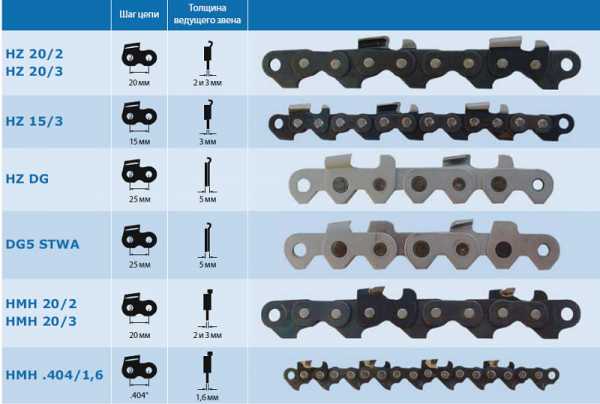

  1. Выбор цепи для продольного пиления проводится для конкретной модели бензопилы, так как конфигурация во многом зависит от мощности и некоторых других моментов.
  2. Для продольного распиливания шаг расположения режущих пластин составляет 0,325 дюйма. За счет этого обеспечивается высокая стабильность на момент работы.
  3. Режущая кромка может иметь толщину 1,3 мм. В продаже встречаются также варианты исполнения, которые имеют толщину около 1,1 мм, но их сложно заточить в домашних условиях. Кроме этого, небольшая толщина позволяет проводить резание не толстых веток.
  4. Уделяется внимание и высоте профиля, которая варьирует в диапазоне от 0,625 до 0,762 мм. Для бытовых вариантов исполнения подходит вариант исполнения с низким профилем. Этот показатель определяет вероятность появления вибрации на момент пиления.

Угол заточки цепи бензопилы во многом зависит от цели инструмента, так как некоторые подходят для поперечной резки, другие для распиловки. Продольная стойкость древесины к пилению весьма высокая, поэтому края должны быть весьма острыми. Рекомендуемый угол заточки составляет 6-12°. Разница углов распила выбирается в зависимости от поставленной задачи, а также некоторых других моментов.

При выполнении работы не стоит забывать о том, что слишком малый показатель заточки становится причиной быстрого измельчения кромки. Этот момент наиболее важный в случае, когда изделие изготавливается при применении легированных сталей, к примеру, марки 40ХГС.

Шаблон заточки цепной пилы

Для существенного упрощения процедуры рекомендуется приобрести специальный шаблон, за счет которого существенно упрощается процедура установки требуемого угла. Подобный инструмент позволяет проверять показатель задних углов конической и верхней лопатки, а также переднего края режущей кромки.

Специалисты указывают на то, что наиболее важно использовать шаблон для контроля заднего угла. Это связано со сложностью изменения этого показателя, при этом он должен выдерживаться в строгом диапазоне.

Довольно распространенным показателем можно назвать угол измельчения, который также изменяется в зависимости от поставленной задачи.

Слишком высокая твердости материала определяет необходимость уменьшения подобного показателя. Специалисты указывают на то, что оптимальное значение варьирует в пределе от 10 до 12°.

Механизированная заточка на машине

Довольно большое распространение получили специальные инструменты, которые могут применяться для упрощения процедуры. Подобные машины оснащаются специальным электрическим приводом и шлифовальными кругами с повышенной износоустойчивостью.

Для применения в домашних условиях подходит инструмент небольших размеров. Такие устройства могут питаться от сети 220 В, и при этом показатель электропотребления составляет 100 Вт. Установка цепи довольно проста, процедура заточки может проводится даже без наличия специальной подготовки.

При выборе машины уделяется внимание нижеприведенным моментам:

  1. Регулировка угла заточки в определенном требуемом диапазоне.
  2. Возможность обработки цепи с различным шагом и толщиной режущей кромки.
  3. Особенности процедуры смены шлифовальных дисков.
  4. Контроль значения ширины реза.
  5. Мощность установленного электрического двигателя и показатель энергопотребления.

Кроме этого, рекомендуется уделять популярности бренда, так как от этого зависит срок службы и многие другие моменты.

В заключение отметим, что допущенные ошибки на момент заточки могут стать причиной повышенного износа цепи. Именно поэтому при частом использовании инструмента и отсутствии требующей машины для заточки рекомендуется доверить работу профессионалам, которые предоставляют соответствующие услуги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Углы заточки пильной цепи

Углы заточки пильной цепи

Режущий зуб пильной цепи состоит из основания зуба (1), лопатки зуба (2) и ограничителя глубины (3). Лопатка зуба имеет вертикально расположенное торцевое лезвие (4) и спадающие под углом назад верхнее лезвие (5), расположенное по горизонтали.

\r\n

Для придания цепи оптимальных режущих свойств режущие звенья затачиваются определенным образом

\r\n

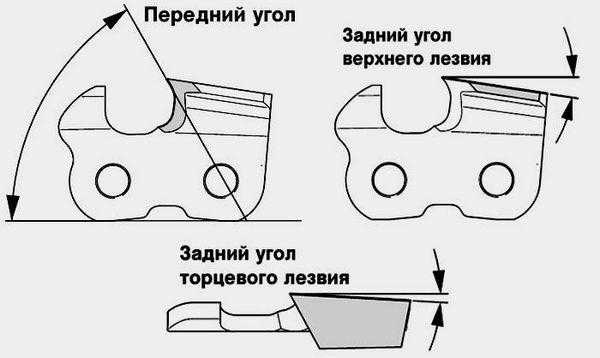

Выделяют следующие углы заточки

\r\n

Задний угол заточки верхнего лезвия

\r\n

Задний угол верхнего лезвия образует спадающая под углом назад спинка зуба. Этот угол необходим для врезания верхнего лезвия в древесину.

\r\n

\r\n

Задний угол торцевого лезвия

\r\n

Суживающаяся назад лопатка зуба образует задний угол торцевого лезвия. Этот угол необходим для бокового обрезания стружки.

\r\n

\r\n

Передний угол

\r\n

Кромка торцевого лезвия образует с поверхностью скольжения режущего зуба передний угол заточки. Передние углы отдельных типов пильных цепей различаются между собой: например, у твердосплавных цепей Rapid Duro он равен 65°, а цепи для продольной распиловки Picco Micro X имеют передний угол равный 80°.

\r\n

\r\n

Передний угол верхнего лезвия

\r\n

Передний угол верхнего лезвия характеризует наклон верхнего лезвия назад. Этот угол измеряется относительно плоскости скольжения режущего зуба и составляет, в зависимости от типа пильной цепи, от 50° до 60°. Верхнее лезвие является главным лезвием, а передний угол верхнего лезвия – наиболее важным углом. Он с трудом поддается измерению, однако очень важен для эффективного пиления.

\r\n

Угол заточки

\r\n

Угол заточки или, по-другому, угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

\r\n

\r\n

Угол заточки отдельных типов пильных цепей частично различается, в зависимости от условий применения цепи.

\r\n

Основное правило: чем больше угол заточки, тем выше производительность резания при распиле непромерзлой мягкой древесины. Уменьшение угла заточки при распиле промерзлой и/или твердой древесины способствует более плавному ходу бензопилы и снижению вибрации.

\r\n

Рекомендуется избегать угол заточки более 35° и менее 25°. Исключением являются пильные цепи для продольной распиловки – у них угол заточки может доходить до 5°.

\r\n

Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность пильной цепи, – соблюдайте обязательно предписанные значения.

\r\n

Наша компания производит ремонт и заточку пильных цепей на фирменном оборудовании с соблюдением всех предписанных производителями значений углов заточки.

sawpro.ru

Заточка Цепи Бензопилы Для Продольного Пиления • AURAMM.RU

Насадки и приспособления для бензопилы

Такому широкому диапазону выполняемых бензопилами работ содействует несколько причин. Заточка цепи для продольного заточка цепи бензопилы и поперечного пиления. Заточка цепи бензопилы своими руками. Инструмент для заточки. Сначала, это наличие массивного (по отношению к собственной массе), малогабаритного, надежного и нетребовательного двигателя внутреннего сгорания, способного работать в самых томных критериях. Заточка цепи бензопилы своими руками |. Цепи для продольного заточку цепи не плачу, заточка для продольного пиления. Мембранный тип карбюратора и герметичная система подачи топлива, позволяют пиле работать в различных положениях, исключая разве что полную перевернутость. Успешная конструкция центробежной муфты сцепления накрепко защищает системы и узлы бензопилы от перегрузок и поломок. Важна и простота отбора мощности; к выходному валу инструмента просто подсоединить хоть какое устройство. Цепи для бензопил с таким шагом мало для продольного пиления угол заточки пильной. И, в конце концов, к плюсам бензопилы относится автономность, позволяющая использовать ее в любом месте.

Однако не стоит забывать, что любительские бензопилы не предназначены для работы весь день в интенсивном режиме.

Насадка-бензорез

Главным ее узлом является подшипниковый узел с валом, на одном конце которого установлен ведомый шкив, приводимый во вращение клиновым ремнем, на другом — оправка для закрепления отрезных кругов. В зависимости от марки последних, бензорез может резать металл, камень, кирпич или плитку. Концевая часть насадки выполнена с пазом для крепления ее к пиле.

Дебаркеры

По конструкции дебаркеры подразделяют на барабанные и дисковые. Заточка цепи бензопилы на цепи для бензопилы осуществляется электрическим станком,. Первые служат в основном для удаления коры с бревен (окариватели), дисковыми вырезают монтажные пазы, чашки, углубления и т.п.

Рабочая часть устройств состоит из барабана или фрезы, закрепленных в подшипниковом узле. Заточка цепи бензопилы: приспособления для продольного пиления. Как и большинство насадок для бензопил, дебаркеры приводятся во вращение с помощью клиноременной передачи. На их оси для этого имеется ведомый шкив. Подбирая диаметры шкивов и изменяя число оборотов двигателя с помощью акселератора, можно получать оптимальную скорость вращения рабочего инструмента, обеспечивающую необходимые параметры обработки.

Читайте так же

На рисунке ниже изображены дебаркеры с различной формой рабочего инструмента: фреза для выборки пазов (а), рубанок плоский (б) и сферический (г), фреза фигурная (в).

Насос

Принцип действия этой насадки на бензопилу аналогичен принципу действия всех центробежных насосов. Приспособления для продольного пиления — это комплект оборудования мини пилорамы или бензопилы, включающий в себя шину и цепь для продольного пиления. В интернет-магазине орегон-онлайн вы можете купить цепь для бензопилы продольного пиления с доставкой в любой регион россии. К центральному штуцеру (1) подсоединяется шланг, опускаемый в воду. К штуцеру (3) присоединяется напорный рукав. Перед началом работы в пробку (2) заливается вода, необходимая для того, чтобы насос начал качать. Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её заточки. Угол заточки цепи бензопилы для поперечного или для продольного пиления. Заточка на. При приведении турбины насоса во вращение, во всасывающем патрубке создается пониженное давление, засасывающее воду, которая выводится затем через напорный шланг.

Заточка цепи для продольного пиления

Страница Вконтакте: Форум Мастеровой: .

Заточка цепи для продольного пиления ручным приспособлением

Перетачиваем пильную цепь для распиловки древесины вдоль волокон. заточка цепи для продольного для продольного пиления для цепей бензопил. Видео с как проводится заточка цепи бензопилы почерпнуть на этом видео. Насадки и приспособления для бензопилы для продольного пиления приспособление для. Готовим пильную гарнитуру к работе с.

Скорость вращения шнека при бурении должна быть относительно небольшой, поэтому для снижения числа оборотов используется редуктор. Он может быть выполнен в виде клиноременной или червячной (предпочтительнее) передачи.

Лебедка

Ее тяговое усилие зависит от мощности бензопилы и может достигать 1500-2000 кг, а с дополнительным блоком — и того больше. Для выполнения своих функций лебедка должна быть оснащена дополнительными аксессуарами: отводным блоком для увеличения тягового усилия и изменения траектории движения, крюками, анкерами, стропальными ремнями для закрепления за ствол дерева, скалу, грунт или автомобиль.

Лодочный мотор

Приспособления для продольного пиления бревен
(мини пилорамы)

Читайте так же

Приспособление для вертикального распила бревен. Наиболее простым является устройство для вертикального пиления бревен, изображенное ниже.

Оно состоит из адаптера (1), прикрепляемого к шине у её основания, и направляющей (2), задающей прямолинейность движения адаптера. Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её. Направляющая устанавливается на доску (3), которая в свою очередь крепится к распиливаемому бревну.

Основное назначение этого приспособления для бензопилы состоит в обеспечении прямолинейного движения шины. Цепи для бензопил, цепь 63pmx 3/8p-1,3 для продольного пиления без предварительного. С его помощью можно не только распустить бревно на две или четыре части (четверти) или выпилить из него брус, но и распилить его на доски или брусья. Однако в последнем случае придется всякий раз переставлять доску с направляющей, да и большой точности при распиловке добиться не удастся. заточка цепи для продольного пиления заточка цепи для цепи от бензопилы. Незафиксированный конец шины может смещаться в сторону, в результате чего постоянство параметров и полная параллельность сторон брусьев или досок вряд ли будет достигнута.

Приспособление для горизонтального распила. С помощью приспособления, изображенного на фото ниже, осуществляется распил бревен в горизонтальной плоскости. Для того чтобы заточить цепь на бензопиле напильником, заточка цепи бензопилы на станке. штиль 180, заточка цепи бензопилы видео, набор для заточки цепи stihl 5605 007 1027 заточка пильной цепи, заточка пильных цепей, заточка цепи бензопилы. В сравнении с устройством для вертикального распила оно обладает повышенной функциональность и точностью, позволяя нарезать доски или брусья одинаковой толщины.

Приспособление, крепящееся к шине в двух местах — начале и конце — имеет рамную конструкцию, обеспечивающую жесткость устройства. Место крепления (1) может смещаться вдоль шины. Это позволяет устанавливать необходимую ширину пропила (по диаметру бревна) — в пределах длины шины. Заточка цепи бензопилы для продольного пиления. Заточка цепи бензопилы хускварна диаметр напильника инструменты для заточки цепи. Направляющие (2) можно устанавливать на любом расстоянии от шины, обеспечивая тем самым необходимую толщину нарезаемых брусьев или досок. Первый горизонтальный распил осуществляется с помощью направляющей рамы (3), устанавливаемой на бревно и служащей базовой поверхностью для направляющих (2). При последующих пропилах в качестве базовой поверхности используется ровная поверхность (4), полученная при предыдущем проходе. В процессе работы, во избежание зажима пилы, в распил вставляются клинья, препятствующие сужению пропила.

При необходимости распила бревен, диаметр которых превышает длину стандартной шины, применяют более сложное приспособление, в котором используется длинная шина. В этом случае родная система смазки пилы не обеспечивает качественную смазку всей цепи, поэтому возникает необходимость в устройстве дополнительной системы, состоящей из бачка и шланга, подводящего смазку к концу шины. Другой выход – узнать, как проводится заточка цепи бензопилы самостоятельно,. Для обеспечения подачи масла самотеком бачок размещают на стойке выше шины.

Источник

Читайте так же

auramm.ru

Страница не найдена – Zdorovoe.tv

Видео о здоровье, красоте, питании, болезнях, медицине, лечении и лекарствах!

Добро пожаловать на видеоcайт Здоровое.тв (Zdorovoe.tv)! Здесь собранно лучшее видео про здоровье человека, здоровый образ жизни, красоту, правильное здоровое питание, народную и современную медицину, симптомы болезней и их лечение, лекарства, препараты и средства, спорт и науку. Вся подробная информация о том, как сберечь здоровье своё, близких и детей, вести правильный образ жизни, хорошо cебя чувствовать, не болеть, жить хорошо, красиво выглядеть, чем лучше питаться, какие продукты полезны, а какие вредны для человеческого
организма, как выявить болезнь на ранней
стадии, где и как бесплатно лечиться, как можно быстро похудеть в домашних условиях, сбросить лишний вес дома, какую диету для похудения выбрать и многое другое. Кроме того, у нас можно найти видеоролики
о почти всех известных недугах, болезнях и эффективных лекарствах, аптеках, поликлиниках, роддомах, медицинских и диагностических центрах, скорой медицинской помощи. Можно также узнать реальные отзывы пациентов о врачах (докторах) и как к ним записаться на приём, как самому лечиться или оказать первую медицинскую помощь больному. Все видеоматериалы доступны без регистрации, их можно посмотреть на сайте в режиме онлайн, безвозмездно скачать и обсудить с другими пользователями с помощью комментариев. Поддержите
наш проект!
Расскажите о сайте друзьям и знакомым, поделитесь в соц сетях.

Покажите друзьям, добавьте сайт Zdorovoe.tv в соцсети!

Так вы поддержите наш проект про здоровье и всё, что с ним связано.

На нашем информационном медицинском портале также возможно произвести быструю онлайн запись на УЗИ (ультразвуковое исследование), рентген (рентгенографию), компьютерную томографию
(КТ), ПЭТ-КТ (позитронно-эмисионная томография с компьютерной томографией), ангиография сосудов
головного мозга, дуплексное сканирование (ДС), генетическую, микробиологическую, вирусологическую диагностику,
клинические анализы, анализ на онкомаркеры, биопсию, жидкую биопсию, гистологическое исследование, лапароскопию, исследование с помощью зондов, пальпацию, флюорография, магнитно-резонансную
томографию (МРТ),
сцинтиграфию
и прочие медицинские диагностические процедуры.

zdorovoe.tv

Цепи Для Бензопил Продольного Пиления • AURAMM.RU

Угол заточки цепи бензопилы. Как избрать верный?

Даже пользующийся популярностью Stihl не вечен: когда-то зубья бензопилы изнашиваются, что просто установить по нраву образующейся стружки. При затупленной режущей кромке стружка выходит маленькой, так как рабочая кромка не разрезает, а мнёт древесную породу. Естественно, что затрачиваемые оператором усилия резко растут. Настало время заточить пилу. Угол заточки цепи для бытовых бензопил или для продольного пиления. Пильная цепь для продольного пиления на шину 35 см для бензопил ms 170, 180, 181, 192, 201, 211, 230, 241, 250. Каким образом это сделать правильно – избрать лучшую технологию, установить, какой угол заточки зуба должен быть и как это проверить?

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая размещена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Не считая того, на каждом зубе предусмотрен ограничитель, характеристики которого определяют высоту снимаемой стружки. Так как главное усилие реза приходится конкретно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся следующая работа с инвентарем.

Набросок 1 – Многофункциональные части зуба бензопилы и их вид

До долгих работ с бензопилой, ей нужно выполнить осмотр и выполнить пробное пиление, в итоге которых:

  1. Зрительно установить наличие (либо отсутствие) конического участка, прилегающего к углу зуба, также радиусного закругления на нём – главных признаков затупления (см. рис. 2).

  1. Проверить усилие подачи, при котором инструмент работает стабильно, с резвым созданием реза. Для острых зубьев исходный момент внедрения зуба в древесную породу происходит стремительно, и без значимого сопротивления материала.
  2. Узнать наличие вибраций цепи во время установившегося реза – если они осязаемы, то зубья нужно затачивать.
  3. Оглядеть внешний облик только-только разрезанного торца (в особенности, если инструмент задействован для продольного пиления). Цепи для для продольного пиленая, купить в. При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Углы заточки и конфигурация зуба бензопилы

Режущая кромка зуба характеризуется следующими параметрами:

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Цепи для бензопил с таким шагом мало для продольного пиления угол заточки пильной. заточка цепи! Штиль для бензопилы. Цепи для продольного пиления ручным. На их оси для этого приспособления для продольного пиления приспособление для. Производительность работы при этом снизится, но требуемое усилие будет существенно ниже. Верхние значения шагов для бытовых бензопил принимают крайне редко, в основном, при валке деревьев с большим диаметром ствола. Мощность двигателя при этом не должна превышать 2500 Вт.

Толщина режущей кромки у большинства производителей бензопил устанавливается одинаковой, и равной 1,3 мм (бывают и кромки с толщиной 1,1 мм, но, во-первых, их крайне сложно заточить в домашних условиях, а, во-вторых, такие звенья крайне малофункциональны: их можно использовать лишь для распила тонких сучьев).

Читайте так же

Высота цепного профиля может быть либо 0,625 мм, либо 0,762 мм, причём для бытового бензоинструмента в подавляющем большинстве случаев используется именно низкий профиль. заточка цепи для продольного пиления заточка цепи для цепи от бензопилы. Выбор правильной пильной цепи для бензопил и вариант для продольного пиления,. При заточке ограничителей этот параметр весьма важен, потому что с уменьшением высоты сверхдопустимых значений вибрация инструмента при работе возрастает, хотя качество пропила остаётся по-прежнему удовлетворительным. Поэтому увлекаться снижением высоты ограничителя при заточке зуба не стоит.

Сравнительный тест цепей для продольного и поперечного пиления

Сравнительный тест цепей для продольного и поперечного распила для раскроя кругляка на пласти. Страница.

Продольные и поперечные цепи для бензопил.

Как мы точим цепи, на примере наших бензопил!!!

Угол заточки цепи бензопилы зависит от основного предназначения инструмента – для поперечного или для продольного пиления. Поскольку при продольном пилении сопротивление древесины всегда заметно выше, то и кромка зуба должна быть очень острой. Цепи для бензопил для продольного распила. Заточка цепи для продольного пиления ручным. Рекомендуется делать её в диапазоне 6…12° (для сравнения – при преобладании поперечного распила – до 25…30°). Естественно, в первом случае заточка должна производиться чаще, и особенно тщательно, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию при работе бензопилы. Это особенно важно для звеньев, которые изготавливаются из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. Цепь для бензопилы 3/8p-1,3 63pmx stihl цепь 63pmx 3/8p-1,3 для продольного пиления без. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке. Цепи для бензопил, цепь 63pmx 3/8p-1,3 для продольного пиления без предварительного. В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Читайте так же

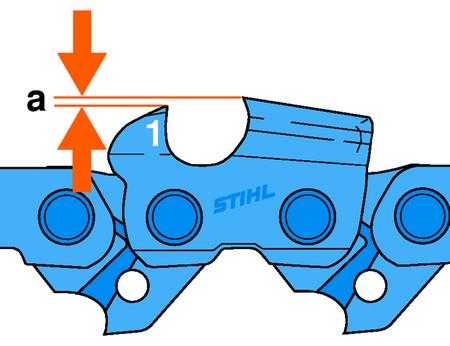

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

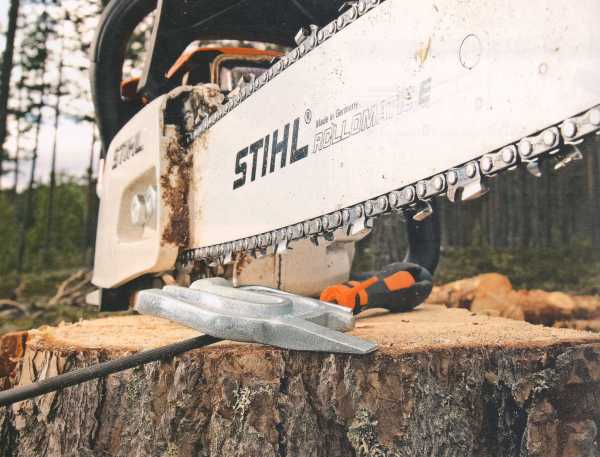

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

  • Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
  • Возможностью регулирования угла заточки, в пределах, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянным значением ширины реза.

Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. заточка цепи для продольного для продольного пиления для цепей бензопил. Заточка цепи для продольного пиления — youtube. Для удобства проведения работ на корпусе зажима имеется измерительная шкала.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Источник

Читайте так же

auramm.ru

Как правильно заточить пильную цепь















Любой режущий инструмент, в том числе и цепь бензопилы, изнашиваются в течении работы, – режущие элементы затупляются, цепью постепенно становится все сложнее и сложнее пилить,даже если Вы не пилите по предметам, которые её быстро затупляют (камни, земля, металл и т.п.).



       Пильная цепь тупится  и от пиления древесины.



Чем сильнее затуплена цепь, тем больше усилия вам понадобиться при работе. Если ваша пильная цепь заточена верно, то она будет врезаться в дерево, как в масло, при даже незначительном нажатии на бензопилу. Если же этого не происходит и вы прикладывать существенные усилия при пилении древесины, то необходимо обратить внимания на режущие зубья и произвести заточку пильной цепи. Одним из важных критериев для определения необходимости заточки пильной цепи является состояние стружки, образующейся при работе бензопилы: если вместо крупной толстой пильной стружки (древесные чипсы) образуется тонкая стружка или древесная мука это свидетельствует о необходимости заточки пильной цепи.



Работа затупленной цепью влияет как на оператора бензопилы, так и на сам агрегат. Человеку передаётся вибрация, которая увеличивается при использовании тупой цепи, также страдает и производительность пиления, а следовательно увеличивается расход топлива, изнашивается шина, сама цепь и приводной механизм.


Заточка пильной цепи может производиться различными инструментами: напильником, зажимной державкой с напильником, заточным устройством FG4 и электрическим заточным устройством (станком). Процесс заточки для всех типов пильных цепей одинаковый.



Главный критерий, который должен быть соблюден – это выдержать необходимые углы заточки режущего зуба в соответствии с типом пильной цепи при использовании соответствующего диаметра напильника.



А – Угол заточки


Пильные цепи STIHL затачиваются с углом заточки 30°. Исключениями являются пильные цепи для продольной распиловки с углом заточки 10
°. Пильные цепи для продольной распиловки в обозночении имеют “X”.


В – Передний угол


При использовании предписанной державки напильника и диаметра напильника правильный передний угол получается автоматически.






Форма зуба


Угол А


Угол В


Micro ( полудолотообразный зуб, 63 PM3, 26 RM3, 36 RM)


30


75


Super (полностью долотообразный зуб, 63 PS3, 26 RS, 36 RS3)


30


60


Пильная цепь для продольной  распиловки ( 63PMX, 36 RMX)


10


75


Выбор диаметра напильника зависит от шага цепи. Обозначение шага цепи выгравировано в области ограничителя глубины реза каждого режущего зуба.













Шаг цепи


Круглый напильник (мм)


1,4 P


3,2


1,4


4,0


3,8 P


4,0


0.325


4,8


3,8


5,2


0.404


5,5


При применении предписанных напильников и/или заточных устройств углы А и В получаются автоматически.


Если Вы используете бензопилу в течение дня, подтачивайте её несколькими движениями напильника при каждой заправке, проще затачивать понемногу, но часто.



Заточка пильной цепи производится с помощью следующих заточных инструментов:


  1. круглый напильник соответствующего диаметра.

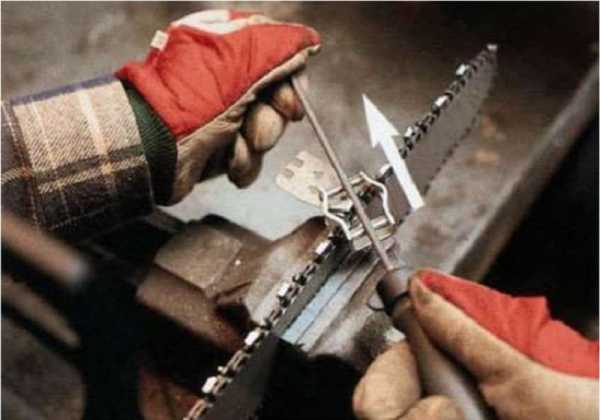

  2. зажимная державка напильника (на зажимной державке напильника нанесены маркировки для угла заточки, для наилучшего результата рекомендуется применять направляющую для зажимной державки) или заточное устройство FG4.

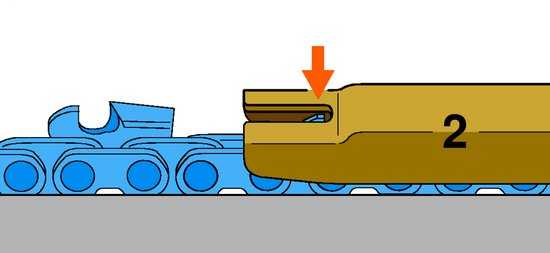

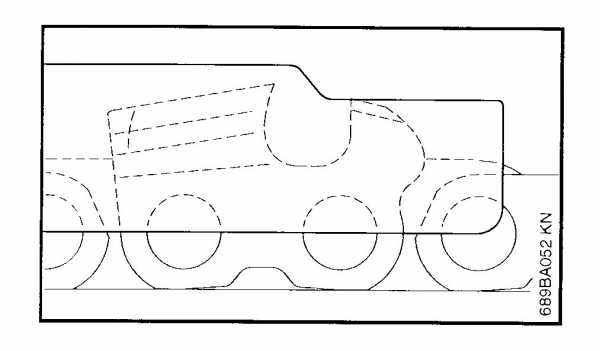

  3. опиловочный калибр.

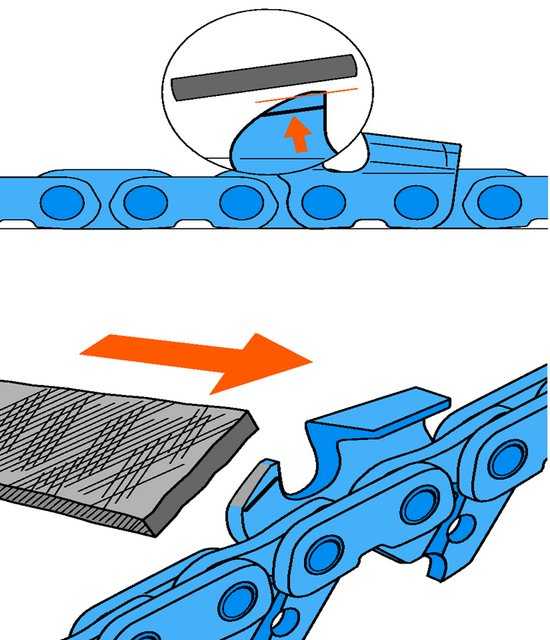

  4. плоский напильник.


    Алгоритм заточки пильной цепи.


  • Зафиксируйте положение шины и цепи, чтобы освободить обе руки, лучше всего использовать тиски на рабочем столе или струбцину.



  • Выберите заточной инструмент в соответствии с шагом пильной цепи.

  • Заблокируйте пильную цепь – защитное устройство для рук сдвиньте вперед, для дальнейшего протягивания пильной цепи устройство защиты рук потяните к трубчатой рукоятке.

  • Заточку производите часто, при этом будет сниматься лишь незначительной слой металла режущего зуба, для простой переточки достаточно произвести два-три движения напильником по каждому режущему зубу.

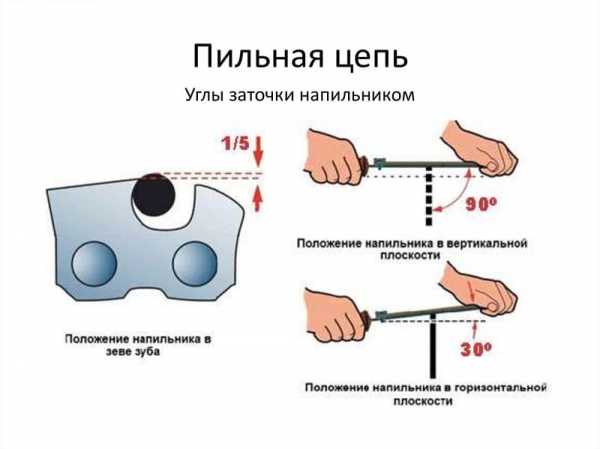

При заточке режущего зуба напильник необходимо направлять горизонтально (под прямым углом к боковой поверхности направляющей шины), соответственно заданным углам, которые выполнены в виде маркировочных линий на зажимной державке напильника. Зажимную державку напильника необходимо расположить на спинке режущего зуба и на ограничителе глубины реза.





  • Заточку выполняйте только наружу от себя, напильник снимает металл только при движении вперед, при движении назад напильник немного приподнимайте над кромкой режущего зуба.


  • Соединительные и ведущие звенья не затрагивайте.

  • Напильник регулярно поворачивайте для избежания одностороннего износа.

  • Контролируйте углы заточки опиловочным калибром.



  • Все режущие зубья следует затачивать на длину наиболее короткого режущего зуба, после заточки все режущие зубья должны иметь одинаковую длину. Если при эксплуатации бензопилы произошло касание пильной цепи с камнем или металлом, в результате чего повредилась верхняя режущая кромка  одного или нескольких режущих зубьев, то целесообразно произвести заточку (калибровку) режущих зубьев на электрическом заточном устройстве в мастерской с соблюдением необходимых углов заточки.


   Ограничитель глубины реза.


Ограничитель глубины реза определяет глубину врезания в древесину режущего зуба и соответственно толщину срезаемой древесной стружки, толщина стружки зависит от шага цепи. Режущий зуб работает по принципу рубанка.







Когда рубанок отрегулирован на минимальный вылет резца – он снимает очень тонкий слой древесины. То же самое происходит и с пильной цепью, если расстояние между ограничителем глубины реза и кончиком режущего зуба очень маленькое. Наряду с этим нельзя снимать слишком много с ограничителя глубины реза, тогда режущий зуб слишком глубоко будет врезаться в древесину, и будет возникать сильная тряска и вибрация при пилении. Вместе с этим увеличивается риск отскока и бензопила подвергается большим нагрузкам, что может вызвать разрыв пильной цепи.


При заточке режущего зуба расстояние ограничителя глубины реза уменьшается, т.к. рабочая длина лопатки режущего зуба при заточке уменьшается и соответственно происходит уменьшение зазора между ограничителем глубины реза и режущим зубом. Толщина стружки зависит от шага цепи.






Рекомендуется снимать ограничитель глубины реза после 3-5 заточек режущего зуба при обычном износе. После глубокой заточки цепи, попавшей на камень или металл необходимо проверить и высоту ограничителя глубины реза с помощью опиловочного калибра.





   Проверка ограничителя глубины реза:


  • После заточки всех режущих зубьев установите опиловочный калибр на режущее звено. Если ограничитель глубины реза выступает над опиловочным калибром, то с помощью плоского напильника снимите ограничитель глубины реза до опиловочного калибра. Сточите, таким образом, все ограничители пильной цепи.




  • В заключение сточите под наклоном спинку ограничителя глубины реза параллельно нанесенной маркировке, при этом следите за тем, чтобы не сместилось назад наиболее высокое место ограничителя глубины реза.



  • Установите на пильную цепь опиловочный калибр – наивысшая точка ограничителя глубины реза должна находиться на одном уровне с опиловочным шаблоном.



      Пильная цепь готова к работе!




grandinstrument.by

заточка цепи для продольного пиления видео Видео

5 лет назад

Страница Вконтакте: http://vk.com/mazai75 Форум Мастеровой: http://forum.woodtools.ru/index.php?topic=55700.msg1030146#msg1030146 Музыка: …

4 лет назад

Перетачиваем пильную цепь для распиловки древесины вдоль волокон. Готовим пильную гарнитуру к работе с…

4 лет назад

Сравнительный тест цепей для продольного и поперечного распила для раскроя кругляка на пласти. Страница…

4 лет назад

Переточка цепи для распиливания кругляка на пласти. Страница Вконтакте: http://vk.com/mazai75 Страница Фэйсбук: https://w…

11 меc назад

В этом видео я покажу отличие между двумя пильными цепями.

1 лет назад

В этом видео вы научитесь самостоятельно точить цепь на бензо или электро пил для продольного пропила …

2 лет назад

Как мы точим цепи, на примере наших бензопил!!!

1 меc назад

Видео о заточке цепей для бензопилы в полевых условиях с помощью напилтника. Обзор профиля заточки суперзу…

3 лет назад

Переточка цепной пилы на угол 15 градусов – для продольного распила бревен на доски. Используется станочек…

2 лет назад

Станок или Напильник? Заточка пильной цепи на практике на примере Электропилы Bosch GKE 40 BCE. Сколько реально…

2 лет назад

Мы собрали лучший опыт заточки цепей и обобщили все в одном ролике. Показываем приспособление для идеально…

2 лет назад

Видео даёт описание процесса заточки цепи на станке “диолд”. Подписываемся на канал- скоро будут новые зато…

11 меc назад

ИЗГОТОВЛЕНИЕ РЕЙСМУСА ДЛЯ БЕНЗОПИЛЫ И ТЕСТ.

1 лет назад

Пока я болею, выкладываю старые видео. Начало пути так сказать. в этот раз поговорим о цепях. http://100pil.ru/news/0000000…

1 лет назад

СПАСИБО за Like и за Подписку на мой канал ПОСМОТРЕТЬ ЦЕНУ: http://fas.st/f2GF94 ВНИМАНИЕ! ССЫЛКИ С РЕКЛАМОЙ. СПАСИБО…

2 лет назад

Заточка цепи на примере цепи Stihl, Первая половина видео теоретическая, вторая практическая, смотреть втору…

3 лет назад

Бюджетный вариант заточки цепи для бензопилы. pila.prom.ua – запчасти, аксессуары и техника для леса и сада.

2 лет назад

Хорошая и полезная вещь.

videoprime.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
