Содержание

виды и принцип работы, плюсы и минусы (видео)

13 ноября 2015

Покупка станка для заточки цепей бензопил становится необходимостью при постоянной эксплуатации инструмента, когда проведение заточки пильной цепи с помощью напильника становится технически сложным и занимает большое количество времени. Использование станка позволит сэкономить время и силы, продлить срок службы пилы, улучшить качество работы.

Использование станка позволит сэкономить время и силы, продлить срок службы пилы, улучшить качество работы.

Плюсы и минусы станка для заточки

Заточный станок имеет несколько существенных преимуществ, которые говорят о целесообразности его использования:

с помощью станка можно гораздо легче и быстрее восстановить рабочее состояние цепи и соблюсти требуемые углы заточки рабочих поверхностей пильных элементов конструкции;
устройство позволяет затачивать не только кромку пил вне зависимости от модели и вида, но и другие острые металлические инструменты, дает возможность поправить фрезы, резцы и сверла;

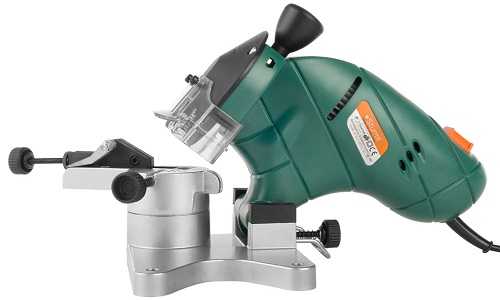

заточной станок для цепей бензопил — компактное, легкое и удобное устройство, но при этом имеющее высокую производительность. Качество и скорость работы станка намного превышают соответствующие показатели ручного напильника;
станок для заточки устраняет необходимость относить цепь или инструменты в специализированные службы на ремонт. Использовать затупившиеся цепи и откладывать их восстановление на неопределенный срок не рекомендуется: это может привести к нежелательным последствиям. Но имея специальный инструмент, в этом нет необходимости: цепь можно сразу же поправить;
станок позволяет точить цепь равномерно по всей длине полотна. Благодаря механизму фиксации и регулировке угла зубья цепи получаются ровными, одной высоты. Это хорошо повлияет на эффективность и качество работы бензопилы.

Схема заточно-наждачного станка.

Минусы у заточного станка тоже имеются, хотя их появление объясняется дефектами при производстве либо неправильной эксплуатацией:

большая нагрузка на двигатель приводит к перегреву детали и ускорению выхода из строя;
может увеличиться потребление энергии и, соответственно, плата за электричество;
при неправильной эксплуатации станка вибрации пилы увеличиваются, вследствие чего снижается точность работы и ее качество, появляется брак.

Серьезные недостатки инструмента, перечисленные выше, могут проявиться в процессе использования инструмента. Однако соблюдение правил эксплуатации спецоборудования позволяет снизить риск выхода из строя устройства.

Нередко возникает вопрос, в каких случаях стоит покупать станок, а когда достаточно обычного напильника.

При профессиональной добыче и обработке древесины в больших объемах наверняка имеется целый «парк» бензопил с разными видами цепей. Покупать новую пильную цепь для бензиновой пилы каждый раз, когда старая затупится, будет невыгодно. И здесь пригодится специализированный заточной станок.

Если используются твердосплавные цепи вроде Picco Duro, заточить их напильником возможно, но это отнимет слишком много сил и времени, к тому же проблематично точно выдерживать углы заточки. Тогда специальный инструмент покажется просто жизненно необходимым.

Перечисленные выше основные случаи являются такими, когда без станка для заточки цепей бензопил не обойтись.

Виды и принцип работы заточных станков

Схема станка для заточки пил.

Заточный станок представляет собой монтажную отрезную пилу. Цепь крепится между поворотными тисками, расположенными на специальной опоре. В конструкцию устройства также входит режущий диск, который подводится и затачивает зубья цепи. На станке устанавливается определенный угол от плоскости диска, он зависит от шага цепи. Толщина диска — 3,5 мм.

Кнопка запуска расположена на прочном основании, там же находятся шкала, с помощью которой задается угол заточки, и ограничитель глубины. Основную работу по заточке пилы выполняет подвижная головка с диском, оборудованным рукоятью для управления. Для безопасной работы головка защищена специальными элементами.

Заточка выполняется следующим образом:

закрепляется цепь;
устанавливается угол заточки;
абразивный диск за рукоять подается сверху на цепь;
производится шлифовка.

Каждый зуб цепи для бензопилы обрабатывается по отдельности в соответствии с заданными параметрами. Кроме заточки, на таком станке можно поправить цепь. Для этого выбирается наименьший зуб, а оставшиеся подгоняются по его образцу по всей длине полотна. Эта мера поможет предотвратить разрывы на слабых участках за счет выравнивания нагрузки на всей цепи.

Устройство цепи бензопилы.

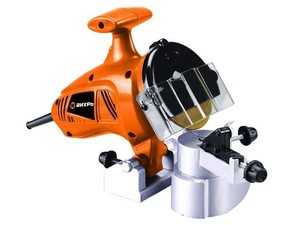

Инструмент для проведения заточки пильных цепей может быть автоматическим (электрическим) и ручным. К помощи первых прибегают в случаях, если объем работ очень большой или сильно изношена цепь и исправить ее обычным способом не представляется возможным. Такие устройства часто используются в мастерских и сервисных центрах. Станок требует стационарного рабочего пространства, но гарантирует высокую точность обработки.

Основным преимуществом автоматических заточных станков является простота использования: мастеру достаточно закрепить цепь и нажать на кнопку. Недостаток — малый срок службы цепи. Уже после нескольких заточек автоматическим инструментом цепь затупляется. Ручное оборудование используется для крепления на направляющую шину. Главная задача такого устройства — установить правильное направление дви

masterinstrumenta.ru

Станок для заточки цепей бензопил своими руками: виды, критерии выбора

Заточный станок для цепей бензопил помогает ускорить процесс и сделать его как можно более простым. Бензопила — это лучший помощник в обработке древесины. Она незаменима при распиливании стволов деревьев, кустов, особенно на лесоповале. Там без пилы не обойтись. Для хорошей работы и точных распилов нужна хорошо наточенная цепочка. Но при частом использовании она имеет свойство затупляться. Стоит отметить, что правильный выбор бензопилы может существенно сказаться на её сроке службы.

Для придания ей прежней остроты необходима заточка. Заточку можно производить напильником для заточки цепей бензопил, вручную. Это лучший инструмент для заточки цепи бензопилы, но только в том случае, если цепь нужно только наточить. Но когда пильные зубья утратили свою первоначальную форму, затачивание лучше всего производить при помощи специального оборудования. Точить звенья инструментом следует, соблюдая технику безопасности.

Выясним, какие бывают заточные аппараты и разберём принцип работы этих приспособлений. В интернете есть множество видео о том, как правильно затачивать, пользуясь инструментами, которые следует посмотреть перед началом процесса. Если же вы сами не желаете связываться с заточкой или у вас нет такого оборудования, и вы не собираетесь его покупать, есть

специальные сервисные центры. О них можно узнать в магазине, специализирующемся на продаже бензопил. И также можно собрать заточный станок для цепей бензопил своими руками, если есть нужные инструменты.

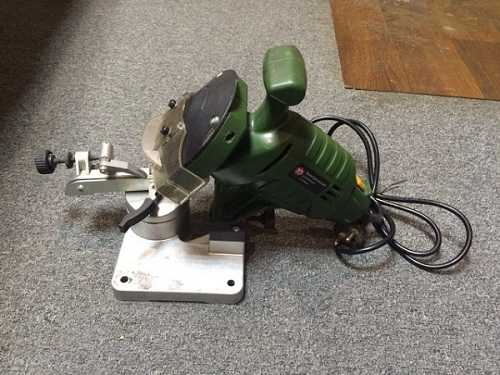

Описание станка для заточки

Конструкция станка для шлифования цепи сходна с конструкциями заточных или отрезных приборов. Разница заключается в замене отрезного круга на шлифовальный. Сам аппарат состоит из рамы и специальных крепежей для шлифовального круга.

Принцип его работы таков: цепь укрепляется в особых тисках, расположенных на раме, а сам шлифовальный круг подводится к местам проточки. Каждый зуб затачивается по отдельности. На первый взгляд кажется, что это долгий и нудный процесс, но на самом деле все получается довольно быстро.

Используя приспособление для заточки цепей бензопил, можно не только заточить, но даже выровнять зубья. Для выравнивания находим самый маленький зуб и берём за образец. Под него подгоняем остальные элементы. Это позволит избежать разрыва звеньев в дальнейшей работе пилы. Есть модели, на которых можно затачивать не только цепи на пилы, но и шлифовать любые режущие и пилящие инструменты.

Некоторые модели позволяют с помощью специальных креплений укоротить цепку. Мелкие неисправности можно устранить напильником, но напильник не спасёт при кардинальном изменении формы звеньев. Конечно, можно сделать станок для заточки цепей бензопил своими руками и в домашних условиях, но купив станок, можно надеяться на долговременную и качественную работу.

Также рекомендуем прочитать:

Виды приборов

Станки подразделяются на автоматические и ручные. У каждого из них есть свои плюсы и минусы.

Автоматические

В этих станках используются особые шлифовальные круги. В них есть функция для настройки угла заточки. Бывает, что такие станки оснащают другим спецоборудованием для улучшения заточки.

При выборе автоматических станков нужно руководствоваться их параметрами: мощностью, весом, уровнем шума, быстротой вращения. Цена на станок напрямую зависит от его параметров и возможностей. А также на цене сказывается и его модель.

Преимущество этого оборудования в его полной автоматизации. Единственное что нужно сделать, это установить цепь и включить его. Из недостатков: быстрое изнашивание звеньев, в результате чего цепочку приходится часто менять. Всего нескольких заточек хватает до полного изнашивания.

Ручные

Делятся такие станки на два вида: стационарные и мобильные. Параметры ручных станков такие же, как у автоматических, единственное отличие состоит в скорости и мощности. Их преимущество в дешевизне: заточка выходит более качественная, и для неё не нужно электричество. Из недостатков: трудоёмкость, большие временные затраты и обязательные навыки обращения с прибором.

Для заточки на ручных аппаратах потребуется хороший специалист, ведь проведение такой процедуры требует точного выставления угла и уровня заточки. Во время работы необходимо хорошо продувать звенья. После заточки зубьев необходимо положить цепь в масло. Имея определённые опыт и навыки, в процессе заточки можно использовать напильник. Пользуясь им, можно сделать очень качественную заточку.

Выбор оборудования

Обычно покупатели, выбирая станок, ориентируются на стоимость. Для специалиста стоимость станка особой роли не играет. Приобретая, он смотрит на характеристики и на некоторые показатели: тип шпинделя, комплектация, мощность, дополнительное оборудование. Вал шпинделя достигает 7500 оборотов в минуту. Чем больше оборотов, тем лучше производительность. С увеличением скорости вращения увеличивается скорость затачивания.

На быстроту настройки оборудования влияет комплектация станка. Если есть регулировка угла заточки, то это уменьшит число переустановок цепи. Мощность аппарата влияет на работу и срок функционирования станка. Чем больше интенсивность работы агрегата, тем мощнее его привод. Если у станка присутствуют дополнительные функции, повышается работоспособность, качество шлифовки цепи и безопасность. К таким функциям относятся сырая заточка, кожух для защиты, регулировка натяжки, охлаждение и прибор автозажима тисков.

Самые известные станки — это Схил, Орегон и Садко:

Схил, кроме цепей, приспособлены затачивать кусторезы и другой режущий инвентарь. На них нет поворотного устройства, двигатель наклонен в определённом соответствии. На этих станках не затачиваются твердосплавные металлы.
Орегон имеет мощный привод, и его комплектация более расширенная. В нём установлена новейшая система зажима тисков, для более удобной работы. И также присутствует функция перемещения поперёк. В комплекте идёт несколько дисков различных диаметров, для заточки разных видов цепочек.
Садко идут с мощным приводом. Они автоматические, имеют кнопку регулировки заточки. В них есть колесо, предотвращающее обратное перемещения цепи и делающее зажим плотнее во время шлифования.

Как определить затупившиеся зубья цепи? На это указывает большая вибрация пилы, низкая продуктивность работы при высоком расходе топлива, мелкая стружка. При сильной вибрации, нужно как можно быстрей произвести заточку, иначе пильная цепь быстро сточится. И срок службы её сильно уменьшится.

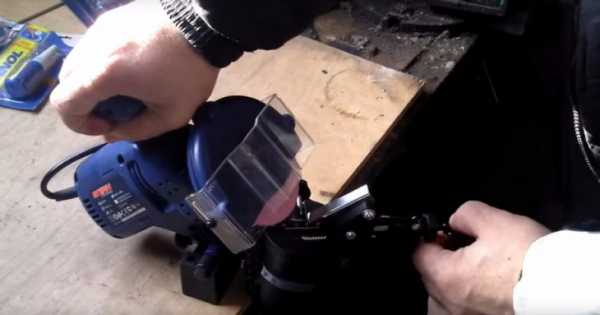

Процесс заточки цепей

Для начала снимаем цепочку с бензопилы, устанавливаем её в держатель, зубьями по направлению к диску, выбираем градус заднего угла зуба, фиксатор регулируем так, чтобы он упёрся в зуб, а угол заточки цепи бензопилы ставим по разметке шкалы. Будет достаточно приблизительно 25–35 градусов, бывает и 10 градусов для распилки вдоль лесины.
После потихоньку опускаем головку со шлифовальным кругом на цепь и винтом регулируем глубину заточки.
Поднимаем головку и, закрепив болты, запускаем станок; тихонько опускаем шлифовальный круг и затачиваем зуб в несколько подходов, иначе будет перегрев металла.
Затачиваем сначала одну сторону цепи, потом, перевернув суппорт, затачиваем другую сторону.
Заточив цепочку, удаляем стружку и пыль, кладём её в масло, для продления срока службы. Затачивание зубьев делается с обеих сторон.
Заточив, проверяем ограничение глубины. Ограничитель на цепи устанавливается для качественной работы, за ним необходимо следить.

Если желаете повысить срок службы, покупайте станок и дополнительные устройства к нему. Не забудьте, затачивая зубья, следить, чтобы зубья были одинаковые. Приобретите шаблон и ориентируйтесь при заточке по маленькому зубе вне зависимости от того, затачиваете вы напильником или станком.

landshaftnik.com

Станок для заточки цепей бензопил выбираем правильно + Видео

Станок для заточки цепей бензопил предназначен для заострения кромок зубьев, не используя ручной напильник. Хороший агрегат предоставляет возможность за один раз готовить сразу большой набор режущих инструментов.

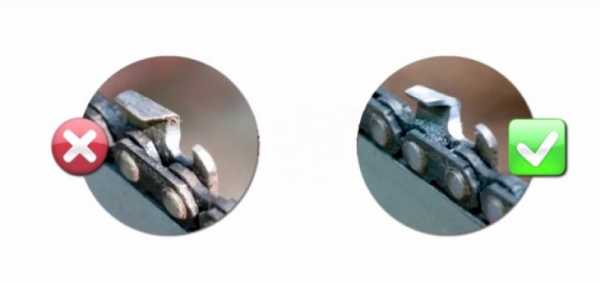

Как определить, что цепь затупилась

Видео про заточку цепи на бензопиле своими руками

Чтобы точно определить, затупилась цепь бензопилы или нет, необходимо убедиться в этом по следующим признакам:

процесс распила происходит гораздо дольше, чем обычно;
при распиле вы начали прилагать больше усилий;
опилки, которые образуются, имеют темный, подгоревший цвет;
шаблон не соответствует форме зубьев пилы;
нагрузка на двигатель пилы увеличилась и он перегревается.

Если у вас присутствует один из этих дефектов, то вашей пиле требуется для заточки напильник или станок. При обычном использовании, в домашних условиях, пилу точат один раз в месяц, а если работы ведутся лесорубами, тогда пилу необходимо точить каждый день.

Выпускается универсальный заточной станок для цепей бензопил, который может заострить, например, стамеску или лезвия лобзика. Но для доводки все равно может потребоваться мелкозернистый напильник или набор «шкурок».

Конструкция цепей для бензопил

Заточка цепи – это совсем несложное занятие. Оно почти не отличается от заточки любого другого инструмента. Но для этого процесса вам придется использовать специальное приспособление и напильник, без которых вы не сможете обойтись.

Для начала определим устройство цепи, и каким зубцам необходим для заточки напильник или станок, применив для этого шаблон. Набор зубов на цепи имеет очень сложную геометрическую форму. Боковая часть и режущая кромка располагаются под разными углами – это чаще всего и вызывает проблемы при заточке.

Любую цепь для бензопил можно представить как большой набор рубанков, которые идут друг за другом. А толщину стружки регулирует специальное приспособление, в зависимости от того, какой тип дерева вы собираетесь пилить: мягкое или плотное.

Своевременная заточка пилы очень сильно продлевает время службы цепи, потому что чем раньше мы это сделаем, тем меньше материала придется спилить. Именно поэтому, если вы заметили первые признаки затупления, то прикладывайте шаблон и не затягивайте с заточкой пилы (хотя бы снятия небольшого слоя). Эту операцию поможет произвести обычный напильник.

Основное устройство и принципы работы приспособления

Чаще всего все станки представляют собой (по своей конструкции) шаблонную монтажную пилу. Тиски с зажимами помогают зафиксировать цепь на станке, а диск, который двигается сверху вниз, подводиться к зубцам пилы вручную. Главное знать, что угол установки цепи по отношению к диску полностью зависит от того, какой шаг имеет ваша цепь, а соответственно и шаблон.

Основные режущие звенья, а точнее их кромки, можно будет подправить специальным диском толщиной в 3,5 миллиметра. Используем шаблон . Если сказать простыми словами, то станки такого типа очень производительные, экономичные, маломощные и удобные в эксплуатации устройства. И научиться точить цепи на них будет гораздо проще, чем использовать напильник.

Основные параметры станков для заточки

Если вы хотите максимально использовать свой станок для заточки, то вам будет будет полезно ознакомиться с основными технологическими данными устройств и механизмов, используемых в станке.

Самый важный критерий при выборе станка – количество оборотов шпинделя. Чем больше оно будет, тем быстрее у вас будет происходить заточка цепи. Для проверки прикладывайте шаблон.

Если вы хотите станок для дома или небольшой мастерской, который будете использовать, не так уж часто, то вам подойдет агрегат на 3000 оборотов в минуту. А при ежедневном использовании лучше приобрести станок более мощный, который будет иметь от 4800 до 7500 оборотов в минуту и набор приспособлений.

Чтобы определить назначение аппарата вам необходимо знать диаметр заточного круга. Производители предоставляют для бытовых нужд огромный выбор станков, которые работают с оснасткой до 105 миллиметров.

А для машиностроительных предприятий предоставляются агрегаты, которые могут работать с кругами диаметром до 400 миллиметров. Они используются для заточки резцов различного размера.

Станки для заточки цепей обычно обладают маленькой мощностью, которая составляет 220 Вт. Ели вы собираетесь часто использовать аппарат, то вам надо будет выбирать станок наиболее мощный, для того чтобы он был максимально продуктивным. Таких станков на рынке сейчас очень много, и вы сможете подобрать именно то, что необходимо.

Главное не забыть о том, что все они различаются по своему функционалу. Одна из самых важных функций станков такого типа – это поворот шлифовальной головки. Она позволит ускорить процесс заточки цепи для бензопилы, так как вам будет нужно переворачивать ее в два раза меньше.

Особенности выбора аппарата

Видео про станок для заточки цепей

Ели вам необходима продуктивность работы и ее качество, или же вы собираетесь производить заготовки, тогда вам будет необходимо приобрести модель с поворотной шлифовальной головкой. Этот подвид станка наиболее производительный и мощный.

Если вы не лесоруб или сотрудник сервиса специального назначения или у вас маленькая мастерская, вам не нужно такое мощное устройство, вы сможете купить маломощный аппарат и напильник. Этим вы сэкономите свои деньги и сможете изредка точить цепь для бензопилы и других цепных пилок.

Чтобы увеличить срок службы вашей пилы в разы, приобретите станок и набор приспособлений к нему. Помните, что при заточке зубья вашей пилы должны быть одинаковой длинны. Купите шаблон и ориентируйтесь по самому сточенному зубу пилы, вне зависимости того, чем вы точите пилу – используете напильник или специальный аппарат.

Оцените статью: Поделитесь с друзьями!

refite.ru

Станок для заточки цепей бензопил своими руками

Содержание

Заточной станок для цепей бензопил – уникальное оборудование, способное в считанные минуты привести в порядок цепь инструмента для обработки дерева, а значит, существенно продлить и срок его службы.

Заточной станок для цепей бензопил

Современные модели таких аппаратов позволяют за короткое время обрабатывать сразу несколько бензопил. Наиболее востребованы они в лесодобывающей промышленности, а также в строительстве и отделке деревянных домов. В настоящее время в продаже представлено огромное количество таких устройств, подходящих и для домашнего, и для промышленного применения.

Технологические особенности станка

По своей конструкции станок для заточки цепей бензопил, к примеру, модель Stihl или Калибр, повторяет практически полностью пилу монтажную. Он также имеет основание с зажимными тисками и поворачивающуюся рабочую поверхность, которую адаптируют под высоту каждого зубца в индивидуальном порядке.

Данная система является довольно продуктивной в работе, удобной и куда более функциональной, нежели обычный самодельный напильник, который нередко используется для данных целей в небольших хозяйствах.

Что касается технических характеристики, то здесь станки для заточки цепей могут иметь такие параметры:

Скорость обращения шиндлера. В промышленных моделях, которые рекомендованы для ежедневного производства, данный показатель должен быть 4800 оборотов и выше, как, к примеру, в модели Калибр. В домашних условиях можно применять образцы с параметром от 3000 оборотов.
Диаметр рабочего круга. Для использования на небольших предприятиях, а также в хозяйстве частном вполне достаточно образца с параметром до 105 мм. В машиностроении, а также других отраслях индустрии он может доходить и до 400 мм.
Мощность. Как правило, у данного типа станков она превышает 220 Вт. Машины с меньшей мощностью нет смысла покупать для применения частого. Исключение можно сделать только для частного хозяйства, однако там самодельный образец вполне может заменить такое оборудование.
Дополнительные функции. Наиболее популярные модели такого оборудования могут обладать такими дополнительными преимуществами как возможность поворота шлифовальной головки.

Читайте также о видах и особенностях заточных станков Энергомаш.

Заточка пил на станке более функциональна чем заточка напильником вручную

к меню ↑

Как выбрать такое оборудование?

Если вы в поисках данного оборудования, и вам важно знать, как выбрать станок для заточки цепей, ориентироваться стоит на такие параметры:

Производительность оборудования. Для промышленных объектов чем она выше, тем лучше, потому для данных целей всегда лучше выбирать многофункциональные промышленные виды. А вот для малых производств вполне можно брать образцы надежных производителей вроде компании stern, Калибр средней мощности. Для дома же вам пригодится ручной вариант Stihl (Штиль), отзывы на который весьма неплохи.
Габариты. Для частного хозяйства вполне достаточно мобильных версий станков Stern на 220 Вт, а также Калибр ЭЗС на 130 Вт, подойдет и самодельный станок. В то время как для производственных целей лучше всего вбирать стационарные, более надежные и простые в работе образцы.
Количество обрабатываемых пильных цепей. Стандартные версии станка хороши в том случае, если вы обслуживаете 1-2 образца, в противном случае лучше брать версии с возможностью фиксировать большее количество образцов.
Определившись с этими параметрами выбора, можно перейти к рассмотрению наиболее затребованных образцов stern, а также других производителей.

Читайте также: как работает ручной листогибочный станок и как его сделать своими руками?
data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

к меню ↑

Популярные модели станков для заточки

В наши дни наиболее часто покупатели выбирают для себя такие версии подобного оборудования:

Stern CSS 220- электрический компактный станок для работы с цепями. К особенностям такого оборудования нужно отнести плавный ход, минимальный уровень вибрации, а также высокую производительность, ведь CSS 220 дает до 7500 оборотов в минуту. Подойдет CSS 220 для всех типов цепей. Именно на данную модель сейчас лучшие отзывы;

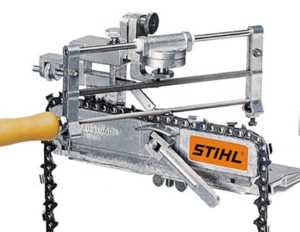

Stihl – точильный инструмент, предельно простой и надежный в использовании. Имеет Stihl весьма скромные габариты, также может работать практически со всеми видами цепей как для бензиновых, так и для электрических пил. Выпускается продукция Stihl с огромным количеством дополнительных комплектующих (есть тут даже вариант ручного инструмента), позволяющих адаптировать устройство практически под любые условия работы. Идеально Stihl подходят для домашнего хозяйства, а также небольшого производства;

Станок для заточки цепей Калибр Мастер эзс — 130 М

BG301 – отличная версия для работы с различными образцами пильных цепей своими руками. Даёт разгон шпиндлера до 65000 оборотов за минуту, работать может с различными типами дисков шлифовальных;
Калибр ЭЗС 130 – простой станок с количеством оборотов шпиндлера всего в 6500. Пригоден для всех видов работ. Калибр ЭЗС 130 является наиболее доступным по цене станком среди всех, выпущенных в последние годы, по крайне мере, отзывы потребителей это вполне подтверждают.

Все виды оборудования, представленные в данном перечне, имеют весьма хорошие отзывы и могут быть использованы для различных нужд.

Многие из них, в том числе, Калибр ЭЗС 130, могут получить и самодельный аналог.

к меню ↑

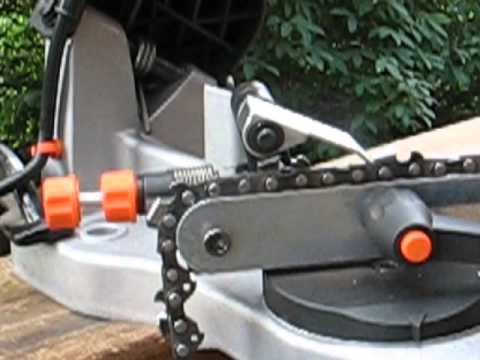

Как работает заточной станок для цепей бензопил (видео)

к меню ↑

Как сделать станок для заточки своими руками?

Для частных хозяйств покупка готового станка, даже если это Калибр ЭЗС, Stihl, практически всегда является делом экономически невыгодным.

Даже за несколько лет работы он не окупается. Именно потому многие предпочитают делать такой станок своими руками, тем более что это не так сложно, если у вас для этого есть специализированное фрезерное, токарное оборудование.

Для выполнения станка своими руками вам нужно будет изготовить основание с фиксаторами, которое по размерам будет соответствовать вашей пилке. К нему крепим движимую часть, на которую фиксируем рабочую деталь.

В качестве последней может использоваться самая обычная лучевая пилка. Движимая часть в данной конструкции должно помимо горизонтальных движений позволять также настроить высоту рабочей поверхности по вертикали. В качестве нее можно использовать любую схожую деталь от старого мобильного станка.

Самодельное устройство для заточки пил

В том случае, если необходимо сделать самодельный станок максимально функциональным для работы, рекомендуются дополнительно установить на основание линейку, по которой можно выстраивать высоту зубца.

Кроме того, мобильный станок можно дополнительно оборудовать подсветкой. Для этого желательно использовать светодиодные лампочки, которые максимально надежные в работе и энергетически малозатратные.

Станок, сделанный своими руками по такой конструкции, выйдет довольно дешевым в обустройстве и позволит вам работать в быту с любыми пилами.

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

Главная страница » Для заточки
ostanke.ru
Как правильно выбрать станок для заточки цепей бензопил
Бензопила – незаменимый инструмент для обработки древесины. Она используется для распилки стволов, обрезки деревьев и кустарников. Интенсивная эксплуатация пильной части инструмента приводит к ее изнашиванию. Чтобы восстановить работоспособность инструмента, необходима заточка бензопилы. Наиболее удобным средством для этого является заточный станок для цепей бензопил. Его использование позволяет продлить термин службы инструмента, улучшить производительность работы, сэкономить силы и время. Чтобы понимать, как правильно использовать аппараты для натачивания режущей кромки, следует ознакомиться с их видами и принципом функционирования.
ПоказатьСкрыть
Станок для заточки цепей бензопил: основной принцип работы устройства
Станок для заточки цепей для бензопилы по своей конструкции напоминает монтажную отрезную пилу, в которой вместо отрезного диска установлен шлифовальный. Этот диск крепится на основу станка – раму с крепежными зажимами и подвесной головкой.
Пильная часть фиксируется на опорной раме при помощи поворотных тисков, а заточный диск поочередно подводится к каждому зубцу. Угол между цепью и плоскостью диска устанавливается в зависимости от ее шага. Для затачивания звеньев обычно используется заточный круг 3,5 мм толщиной.
Агрегат надежно закрепляется на рабочий стол, что гарантирует безопасность и удобство в работе.
Важно! Диск должен быть расположен перпендикулярно цепи, это делает каждое звено максимально острым. Доскональная правка малейших неточностей отдельно каждого зуба продлит срок ее эксплуатации максимально.
Большинство заточных устройств для цепей бензопил малогабаритны, экономичны, производительны и просты в эксплуатации.
Основные виды станков для заточки бензопил
По функциональным возможностям все виды заточных машин для бензопил условно делятся на профессиональные и любительские, а по степени автоматизации на автоматические (электрические) и ручные.
Автоматические станки
Автоматические устройства для заточки цепей для бензопил используют в мастерских и сервисных центрах с большим объемом работ. Агрегат стационарный, требует большого рабочего пространства и обладает высокой точностью обработки.
Преимуществом автоматических машин является широкий функционал, который повышает их эффективность работы. Среди достоинств таких аппаратов – возможность настраивать нужный угол цепи. Автоматические устройства имеют следующие параметры:
вес;
уровень шумности;
мощность электромотора;
скорость вращения шпинделя.
Самое большое достоинство электроинструмента для заточки цепей бензопил в его полной автоматизации процесса. Вмешательство человека заключается только в установке и включении оборудования.
Недостатком такого оборудования является частая замена цепи по причине ее быстрого изнашивания. Пильный компонент обычно меняют после проведения нескольких заточек.
Ручные станки для заточки цепей бензопил
Ручные станки для заточки цепей бензопил позволяют выполнить работу по затачиванию инструмента максимально точно. Они делятся на два типа: мобильные и стационарные. Обладают следующими техническими параметрами:
вес;
уровень шумности.
Бесспорным преимуществом ручного оборудования является максимальное достижение качества затачивания, низкая цена, безопасность при эксплуатации и отсутствие необходимости подключения к источнику электропитания.
Знаете ли вы? Название бензопилы «Дружба» было дано в честь 300-летнего юбилея воссоединения России и Украины в 1954 году.
К недостаткам станка для ручной заточки цепи бензопилы можно отнести трудоемкость процесса, необходимость приобретения навыков для работы с ним, большой расход времени на процесс. Для использования ручных агрегатов необходимо уметь определять оптимальный угол, а также степень затачивания пилы и иметь навык продувания звеньев сжатым воздухом.
Имея опыт работы с таким оборудованием, можно добиться очень качественной заточки пильной кромки.
Важно! При покупке станка для ручного затачивания необходимо учитывать, что напильники могут не входить в его комплектацию. Размер напильника зависит от вида цепи.
Как правильно выбрать станок для заточки цепи бензопилы, критерии выбора
Одним из критериев того, как правильно выбрать станок для заточки цепи, является его стоимость. Однако наиболее важным показателем при выборе инструмента считаются его основные технические характеристики, такие как:
частота оборотов шпинделя;
диаметр заточного круга;
мощность аппарата;
комплектация.
Знаете ли вы? Первый прототип бензопилы был изготовлен в 1918 году в США (штат Калифорния) на основе морского двигателя.
Частота оборотов шпинделя
От скорости оборотов вала шпинделя зависит скорость обработки. Диапазон оптимальной скорости достаточно большой – от 3000 до 7500 оборотов в минуту.
Как правило, минимально допустимую скорость вращения рекомендуют выбрать при покупке заточного станка для дома. Но при больших объемах или ежедневном использовании оборудования нужно остановиться на более скоростном агрегате.
Диаметр заточного круга
Выбор диаметра круга тоже зависит от отрасли применения заточного инструмента. Диаметр диска 400 мм обычно находит применение на машиностроительных предприятиях. Эффективно использовать агрегат с диаметром заточного круга 110 мм можно, например, в небольших мастерских, либо в быту.
Мощность станка
Заточный аппарат считается инструментом с малой мощностью, не превышающей 220 Вт. Мощность двигателя влияет на срок работы агрегата, на его эффективность, и, конечно, на то, какой заточный станок выбрать для дома, а какой для большого предприятия. Для бытовых нужд мощность может не превышать 200 Вт, для профессионального использования – от 500 Вт. При частом использовании оборудования его мощность должна быть максимально высокой.
Комплектация и дополнительные функции
Наличие любой дополнительной опции при выборе заточного станка для заточки цепи повышает качество обработки режущей кромки, увеличивает скорость затачивания и срок службы агрегата. К дополнительным функциям могут относиться:
поворот шлифовальной головки и зажимного приспособления;
мокрая шлифовка;
экран для защиты от искр;
защитные кожухи;
регулировка натяжения;
система охлаждения;
автоматический зажим тисков и так далее.
Чем шире комплектация инструмента, тем, соответственно, выше его стоимость.
Знаете ли вы? Первая одноручная бензопила была выпущена компанией Stihl в 1950 году.
Какой выбор станка для заточки цепей бензопил лучше, каждый решает индивидуально, в зависимости от потребностей.
Особенности эксплуатации станка для заточки цепей
Суть процедуры заключается в том, чтобы:
ослабить винт, который фиксирует зажим цепи;
расположить звенья по направлению к заточному камню;
выставить необходимый угол затачивания;
произвести шлифовку.
Однако существуют определенные особенности при заточке зубьев, связанных непосредственно с выбором устройства.
Автоматический станок для заточки цепи бензопилы
Для использования автоматизированного агрегата нужно просто разместить в него пилу, надежно закрепить и закрыть. Далее выставить заданную мощность, отрегулировать глубину и включить пусковую кнопку. Затачивание происходит с помощью абразивного круга.
Работа на автоматическом агрегате занимает не более двух минут.
Ручной станок
Заточка ленты ручным станком производится через зуб, то есть сначала обрабатываются правосторонние зубья, затем – левосторонние.
Важно! Лучший способ провести обработку режущих зубьев с помощью ручного станка для заточки цепей бензопил – взять за шаблон самый изношенный зуб и подогнать остальные элементы по его размеру. Это позволит равномерно распределить нагрузку на всю рабочую поверхность пилы во время ее работы и предотвратит разрывы слабых звеньев.
Большая глубина затачивания приведет к снижению прочности зубьев и снизит срок работы пилы.
После проведения затачивания инструмент необходимо очистить сжатым воздухом и смазать маслом.
Используя ручной способ затачивания, можно добиться высокой точности работы, но придется затратить для этого много сил и времени.
Учитывая определенные знания, навыки и наличие инструментов, можно сделать выбор в пользу автоматического или ручного заточного агрегата. Только своевременно проведя заточку инструмента, можно надолго сохранить бензопилу в рабочем состоянии.
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!
Вы можете посоветовать статью своим друзьям!
Вы можете посоветовать статью своим друзьям!
Да
Нет
40 раз уже
помогла

agronomu.com
Как Пользоваться Станком Для Заточки Цепей Бензопил
Заточка цепей бензопилой собственными руками
Зуб цепи масштабирует дерево как плоскость, а толщина стружки регулируется высотой ограничителя.
Интенсивная работа пилы ведет к быстрому притуплению цепи. В течение одного дня может потребоваться несколько заточков. Проблема также усугубляется тем, что зуб быстро тупает, когда он встречает землю. Достаточно поставить шину на шину один или два раза, и работу можно остановить. стружка становится мелкой, и пила перестает вникать в дерево.
Чем раньше затупленные зубы заострены, тем меньше материала необходимо удалить при заточке. срок службы пильной цепи больше. Чтобы определить момент, когда заточка уже требуется, достаточно просто. Важной особенностью является подающая сила. Правильно заточенная цепь втягивается в разрез уже с небольшим толчком. Если, наоборот, бензопила вынуждена видеть с увеличенной подающей силой, зубы притупляются. Притупленная цепь также может быть распознана, если вместо большого толстого чипа из разреза выталкиваются только мелкие чипсы.
В этой ситуации бензопилу необходимо срочно заточить. Не используйте тупую или дефектную пильную цепь. следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резки. Кроме того, это означает снижение производительности, высокий расход топлива и повышенный износ всех частей цепной пилы.
Параметры цепных зубов
Для достижения оптимальных режущих свойств зубные лезвия имеют определенные углы. Угловая задняя часть зуба образует задний угол верхнего лезвия. Этот угол необходим для вырезания верхнего лезвия в древесину.
Зубчатый клинок зуба образует задний угол концевого лезвия. Этот угол необходим для боковой резки чипов.
Край торцевого лезвия образует передний угол со скользящей поверхностью режущего элемента. Передние углы различных типов цепей варьируются от 60 до 85 °.
Задний угол верхнего лезвия характеризует наклон верхней лопасти.
Этот угол измеряется относительно плоскости скольжения режущего рычага и, в зависимости от типа пильной цепи, имеет значение от 50 ° до 60 °. Верхним лезвием является основное лезвие и задний угол верхнего лезвия. это самый важный угол. Задний угол верхнего лезвия трудно измерить, его правильное значение формируется, когда наблюдаются другие предписанные значения.
Угол разреза или угол в плане получают путем измерения от верхней режущей кромки под прямым углом к направляющей планке.
Угол измельчения может быть изменен в зависимости от применения. Основное правило: чем больше угол заточки, тем выше эффективность резания при резке размороженной мягкой древесины. Уменьшение угла заточки при резке замороженной и / или твердой древесины способствует более плавной работе пилы и уменьшению вибрации. Однако следует избегать угла заточки более 35 ° и менее 25 ° (за исключением цепей для продольной распиловки, при которых этот угол равен 10 °).
Передний угол, угол шлифования и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на способность резания цепи. Обязательно соблюдайте предписанные значения.
На каждом режущем звене перед зубчатым лезвием располагается ограничитель глубины. Разница в высоте между верхним краем датчика глубины и передним краем задней части зуба определяется как расстояние от ограничителя глубины.
Глубина ограничителя глубины зависит от глубины вставки верхнего лезвия в древесину (толщина стружки) и, следовательно, производительности. Расстояние от датчика глубины задается в зависимости от шага цепи и типа исполнения. В норме оно должно составлять 0,5-0,8 мм, чаще 0,6 мм. Высокие значения приведут к увеличению склонности бензопилы к отдаче, слишком сильному сцеплению и вибрации цепи. Низкие значения приводят к снижению производительности. Так как расстояние до упора глубины при каждой заточке пилы уменьшается из-за уменьшения верхнего края зуба, глубиномер также нуждается в периодической распиловке. через 5-10 заточка цепи.

Заточка пильной цепи от бензопилы на машине, купленной в OBI, моя подробная инструкция
Записано devays.ochen удобно.

Машина для заточки цепных цепных пил.
купить Машина VORTEX SZTS-200: Машина для заточка цепей SZZ-200. Номинальная мощность составляет 200 Вт.
Общие правила для заточки цепных бензопилов
Инструменты для заточки цепей
На держателе с круглым файлом есть линии, которые позволяют ему правильно позиционировать его относительно цепочки. Держатель крепится на заостренном зубе в соответствии с ориентационными линиями. В этом случае сама пластина опирается на верхний край зуба и указатель глубины, и файл находится под режущей кромкой.
Использование держателя гарантирует, что файл соответствует зубу на правильной высоте. Для разных этапов пильной цепи имеются разные держатели. Правильный выбор держателя в сочетании с правильным диаметром файла гарантирует, что файл выступает за спину зуба на 1/5 его диаметра. Используйте только специальные файлы для заточки пильных цепей.
Прежде чем затачивать цепную цепную пилу, желательно зафиксировать шину. При шлифовании необходимо, сохраняя положение держателя и нажимая файл на заостренный край, чтобы сделать несколько (2-3) поворотов от себя. Не пытайтесь слишком сильно нажимать на файл, движения должны быть плавными и измеренными. Файл регулярно поворачивается, чтобы избежать одностороннего износа. Все остальные зубы обостряются одинаково. Удобнее сначала затачивать зубы в одном направлении, затем менять положение и делать то же самое с зубами другого направления.
При затачивании всех зубов сделайте одинаковое количество ходов с файлом при одинаковом давлении. Благодаря этому будет получена такая же длина зуба. Все режущие зубы должны иметь одинаковую длину. Различная длина зубов вызывает неравномерное перемещение цепи и образование трещин в ней. Если длина зубов не одинаковая, все режущие зубы должны быть разрезаны на длину самого короткого зуба.
После небольшого затачивания режущих зубьев глубина останавливается. Для этого шаблон накладывается на него таким образом, чтобы ограничитель попадал в паз, а наконечник, выступающий из прорези, нарезался плоским файлом.
Такие наборы с разными пучками продаются во многих магазинах, торгующих инструментом, например, здесь продаются различные наборы и отдельные файлы (только для покупки через интернет-магазин, потому что в обычном магазине этой сети цена может быть выше ).
Принцип использования другого набора для цепных цепных колец не отличается от первого, хотя его конструкция имеет различия.
Для заточки режущего зуба используется круглый файл, а также для заточки глубиномера. квартира. Специальный шаблон обеспечивает параметры шлифования как для режущих зубов, так и для остановок. В первом случае она накладывается на цепочку таким образом, что она попадает в ее щели. Файл, нанесенный на шаблон и расположенный под режущей кромкой, опирается на направляющие ролики. Направление движения файла должно быть параллельным боковым граням шаблона.
При шитье ограничителя шаблон накладывается таким образом, чтобы ограничитель попадал в паз, рядом с которым написано SOFT (для мягкой древесины) или HARD (для жестких). Как и в случае первого устройства, шлифование выполняется путем плавного плавного перемещения плоского файла от себя.
Цепные пилы
Stihl выпускает две версии ручных машин. стационарные FG 2 и мобильные FG 1, установленные непосредственно на шине. Существуют аналоги менее известных фирм, соизмеримые в цене с более простыми устройствами, описанными выше, например, это.
Рабочая часть этих устройств структурно напоминает циркулярную пилу, в которую вставляется круглый длинный файл вместо пильного диска. FG 1 и FG 2 не только заточить цепи, но и исправить их, отрегулировав длину верхнего края всех зубов под одним размером. самым маленьким зубом, который воспринимается как контрольный зуб. Довольно сложный механизм позволяет вам установить все необходимые параметры. Заточка производится на 2-3 движения, затем переходите к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Это обеспечивает одинаковые параметры шлифования для всех зубов. При шитье ограничителя круглый файл меняется на плоский.
Легко и удобно использовать электрический шлифовальный станок для бензопилы. Он имеет систему настройки, которая позволяет вам установить цепь под прямым углом и довести диск точно до заточенного края. Существуют машины, которые автоматически удерживают тиски, когда диск опускается на цепь.
nzizn.ru
Станок для заточки цепей бензопил своими руками
Станок для заточки цепей бензопил – универсальное устройство, которое возвращает жизнь цепям для режущего оборудования. Современные аппараты способны одновременно обрабатывать сразу несколько изделий. Они максимально часто используются в деревянном строительстве и промышленности. Выполнить станок для заточки цепей бензопил своими руками несложно, но занятие является трудоемким.
Устройство и основные характеристики изделия
Любое устройство обязано иметь основание, на котором расположены зажимные тиски, в этих местах располагается и закрепляется цепь. На рабочей поверхности располагается специальный инструмент, посредством его и происходит заточка материала. При этом он адаптирован с учетом высоты каждого конкретного зубца.
Приспособление для заточки пилы
В составе аппарата присутствует круглый и плоский напильник, шаблон для калибровки, крючок для устранения опилок. Первый вид напильника применяется для внутренней поверхности зубца.
Такой станок имеет следующие основные параметры:
Мощность – оптимальным показателем является 220 Вт. На меньшую мощность обращать внимание не следует.
Размеры рабочего круга – диаметр инструмента колеблется в пределах 105–400 мм. Все зависит от того материала, который обрабатывается.
Большие круги устанавливаются на промышленные аппараты.
Дополнительные свойства – если приспособление обеспечивает поворот шлифовальной головки. Заточка при этом делается более качественно.
Скорость вращения шпинделя – нужно учитывать, где именно будет использоваться станок.
Если он выбирается для домашней мастерской, то хватит аппарата, обеспечивающего 3 тыс. оборотов в минуту. Для промышленности этого мало. В этом случае понадобятся устройства со скоростью от 4,8 тыс. оборотов.
Подобная аппаратура нужна не в каждом хозяйстве, но если она требуется, то важно правильно выбрать подходящий станок. Тут все зависит от потребностей производства или индивидуального хозяйства.
Особенности выбора
Если цепь бензопилы выйдет из строя, то ее ремонт обойдется недешево. Но ее заточка часто осуществляется в домашних условиях. Но сначала следует правильно выбрать оборудование.
Для этого мастерами учитываются несколько параметров.
Производительность – для работы в домашних условиях не требу мощное устройство. Иногда специалисты применяют ручное изделие. Для промышленности подойдет более мощный вариант.
Габариты – стационарные устройства, используемые для цепей бензопил, могут иметь большие размеры, они рассчитаны на большое количество изделий. Для дома такая аппаратура не нужна. В этом случае встает вопрос, где она будет храниться, есть ли у хозяина отдельное помещение для работы с деревом.
Количество обрабатываемых изделий – если станок не приобретается для работы на производстве, то достаточно устройства, которое обрабатывает 1 цепь за один раз.
Необходимо дополнительно знать, какая была приобретена бензопила, это касается производителя. Популярными изготовителями являются:
Stihl;
Stern;
Калибр.
Предварительно необходимо поискать отзывы об оборудовании.

Особенности изготовления самодельного станка
Если у хозяина работает смекалка и ему не хочется тратить деньги на новый аппарат, то он легко сделает его самостоятельно. Процесс изготовления самоделки довольно прост:
Подготовка основания: его легко взять из старого оборудования (слесарных тисков).
В основании делаются отверстия для крепежа. Их диаметр зависит от того, какое оборудование будет крепиться на основании.
Установка поворотной шины – она должна быть оснащена фиксаторами. Именно на нее надевается цепь, требующая заточки.
Монтаж заточного устройства, оно крепится на кронштейны. При этом следует обеспечить регулировку их наклона.
Установка электропривода: в этом процессе понадобится обычный электродвигатель на 220 вольт.
Для домашнего использования хватит устройства, мощность которого составляет 85 Вт.
Монтаж заточного диска. Оптимальный диаметр изделия – 12,5 см.
Подключение кабеля питания к двигателю, лучше выбрать провод сечением 3×2,5 мм.
Установка кнопки включения или выключения питания, но делать это необязательно.
Монтаж опорной ручки на корпус двигателя, она делает использование устройства удобнее.
Крепление светодиодного фонаря: необходимо поставить на станок защитный экран. Он защитит человека от воздействия механической пыли.
Установка шкалы с градусами поворота, она крепится на поворотной шине. Такой фокус нужен для максимально точной обработки цепи.
Только в этом случае бензопила будет работать эффективно и исправно. Дополнительно должна присутствовать точка отсчета от 0 до 35 градусов в обе стороны.
Бензопила – это уникальное устройство, которое применяется для обработки дерева. Но со временем зубцы режущей цепи начинают стираться, затупляться. Даже самодельный станок позволит вернуть ей прежний вид.
Правила заточки
Чтобы процедура была проведена правильно, необходимо соблюдать некоторые правила заточки:
Цепь надо устанавливать под необходимым углом, для каждого приспособления существуют свои показатели.
После этого диск точно совмещается с кромкой.
Следует включать станок, но зубцы оборудования автоматически фиксируются в заданном положении.
Заточка цепей позволит продлить их жизнь и пригодность, но делать ее следует своевременно.
Дополнительные советы
Для того чтобы бензопила работала исправно на протяжении длительного времени, необходимо соблюдать некоторые рекомендации специалистов:
Заточка цепи
Перед каждым использованием цепи нужно производить ее обкатку.
Периодически за аппаратом надо следить, особенно важно делать правильную натяжку цепи, иначе она порвется.
Требуется регулярная смазка бензопилы.
Надо своевременно затачивать цепь. Если зубцы затупятся полностью, то ее следует выбросить.
После процедуры заточки цепи надо дать остыть. Для этого она обдувается прохладным воздухом.
Подобная процедура позволит устранить механическую пыль.
Видео по теме: Станок для заточки цепей бензопил своими руками

promzn.ru
