идеальное затачивание бытовым заточным устройством

То, что работать тупым ножом не только трудно, но и опасно, известно каждому. Из-за замедления рабочего процесса напряжение в мышцах растёт и клинок, того и гляди, соскочит, нанеся серьёзную травму. Как вариант, можно воспользоваться услугами мастерской, но это займёт определённое время, которого часто не хватает и потребует финансовых затрат. Но если дома есть станок для заточки ножей, процесс значительно ускоряется.

Содержание материала

Почему ножи теряют остроту

Режущие изделия, какого бы качества они ни были, со временем тупятся. Это происходит из-за изменения формы клинками в результате потери микроскопических частиц материала, из которого изготовлено лезвие, при взаимодействии с разрезаемым предметом. К тому же при нажиме, который иногда бывает довольно сильным, режущая кромка деформируется в результате отклонения в какую-либо сторону.

К тому же направление резки выдерживается не всегда, что вызывает искривление самого края поверхности ножа и затрудняет проход по линии надреза. Особенно ярко это проявляется у клинков, изготовленных из низкосортного сырья.

Многим кажется, что в горячей воде ножи тупятся гораздо быстрее. Отчасти это предположение верно, хотя решающим не является. Такая водопроводная жидкость насыщена солями и металлами значительно сильнее, чем холодная, поэтому и взаимодействие их с режущей поверхностью оказывает негативное, хотя и не решающее, влияние.

Также рекомендуем прочитать:

Как заточить лезвие

Хозяйственные отрезные принадлежности изготавливают из специальных и порошковых марок стали. Структура их заточки напоминает зубы грызунов: чем дальше от края, тем меньше твёрдость режущего слоя.

Поэтому идеальная ручная заточка ножей происходит по принципу тяни-толкай или пушпульному методу (от английского push-pull sharpening):

Режущее полотно сначала отталкивается от себя скребущим движением, с небольшим отворотом в сторону.
Далее, без отрыва лезвия от точила движение происходит к себе, с оборотом в противоположную сторону.
Так продолжают до полной заточки, с постепенным ослаблением нажима.

Такая методика требует определённых навыков у заточника, а также бережного отношения к самому лезвию. При подобном способе требуется:

Чётко держать наклон ножа, постепенно изменяя его в зависимости от кривизны ножа.
Контактное пятно клинка должно совпадать с касательной линией оселка и быть перпендикулярным к его продольной оси.
Давление на поверхность необходимо изменять плавно.

Вести процесс, соблюдая все правила при ходе лезвия в обоих направлениях, сложно, а неверный результат приводит клинок в негодность. Чтобы избавить точильщика от постоянного контроля процесса затачивания, придумали машинки для заточки ножей.

Необходимые условия для заточки

Соблюдение угла промеж граней лезвия при его оттачивании является залогом результативного применения и долгого срока службы хозяйственных принадлежностей. Он должен восстанавливаться в соответствии с технологическими нормами, тогда проблем с резкой не будет. Для ножей различного назначения существует свой угол заточки:

Бритва и скальпель точатся под углом 10−15 градусов.
Хлебные, овощные и фруктовые ножи — 15−20 градусов.
Режущие предметы общего назначения — 30−25 градусов.
Ножи охотников и туристов — 25−30 градусов.
Клинки из спецсталей для работы с особо твёрдыми материалами — 30−40 градусов.

Выдержать нужные параметры, не применяя специального приспособления, сложно. Поэтому имеется немало способов смастерить их самому. Это сделать просто, а времени потратить придётся всего ничего.

Детали для точила

Сколько таких устройств ни было бы придумано, общие черты у них одинаковы. Основными и неизменными деталями любого точильного инструмента являются;

Абразивная составляющая.
Упорная часть.

Все точильные компоненты, которые используются дома и на работе, представлены в магазинах. Вот основные из них:

Бруски из керамики.
Натуральный камень.
Алмазное точило.
Водяные японские приспособления.

Самый популярный и доступный абразив — это керамический брусок, который наиболее распространён в торговых точках. Чаще всего это обычная лодочка для грубой заточки лезвия. Встречаются бруски двусторонние, которые предпочтительнее для домашнего хозяйства. Это недорогое приспособление, замена которое по мере износа не будет приносить больших финансовых затрат.

Шлифовка с применением алмазных брусков более сложна и затратна. Помимо высокой цены, такие точила быстро изнашивают рабочую часть лезвия.

Лучшими брусками для заточки являются природные и японские камни. Однако цена их очень высока и у нас в стране их не производят.

Самодельное точильное приспособление

Для того чтобы изготовить заточной станок для ножей своими руками, первым делом нужно найти подходящий чертёж. Модификаций для его производства существует немало.

Самый простой способ

Этот вариант не потребует особого мастерства и применения дорогих комплектующих. Для его изготовления потребуются:

Уголки деревянные со стороной 20−30 сантиметров: 2 штуки.
Винты с гайками в количестве 10 штук.
Транспортир для точного выставления угла.
Кроме того, понадобятся дрель и свёрла.

Для изготовления необходимо уголки разметить и просверлить по 3−4 отверстия в одинаковых точках. Между ними установить брусок под нужным углом и закрепить болтами.

Чтобы заточить нож или ножницы, нужно просто провести лезвием по поверхности бруска, держа его строго вертикально.

Для замены угла заточки необходимо просто ослабить крепёж и модифицировать положение абразивной детали. Чтобы каждый раз не брать в руки транспортир, рекомендуется нанести риски на основание с пометкой основных положений бруска.

Возможность изменения угла заточки — единственное достоинство такого ручного станка для заточки ножей. По удобству он недалеко ушёл от обычного бруска.

Заточной станок посложнее

Для более комфортной работы потребуется более сложное приспособление. Чтобы его изготовить, необходимы такие детали и инструменты:

Фанера, ламинат или ДСП.
Метровая рейка толщиной и высотой 2−4 сантиметра. Можно взять два куска, один подлинне́е, другой покороче.
Болты с гайками — 2 штуки.
Ножовка и инструмент для разметки.

Сначала требуется изготовить держатель ножа. Для этого от куска фанеры, или того, что имеется в наличии, надо отрезать прямоугольник размером 10 на 4 сантиметра (размеры приблизительные). Широкую часть нужно сточить под острым углом, чтобы не допустить задевания бруска за его край при заточке.

Для основания необходимо выпилить ещё один кусок фанеры габаритами 30 на 25 сантиметров.

На расстоянии 1−2 сантиметров от его края размещается держатель срезом наружу и крепится болтами. Между ними будет располагаться лезвие.

Следующий этап — изготовление стойки из длинной рейки, по которой совершаются движения бруска под фиксированным углом. Её нужно установить на основание вертикально и примерить угол по отношению к держателю. Под соответствующим углом срезается верхняя часть. Подобным образом отрезается вторая стойка и соединяется остатком рейки сверху, чтобы в результате получилась П-образная деталь.

Собранная конструкция крепится на основании с противоположной от держателя стороны. Сделать это можно с помощью шурупов или столярного клея.

Остаётся изготовить основу для абразивной части. Для этого на короткую планку наклеить наждачную бумагу с зернистостью от Р600 до Р2000.

Для работы с подобной точилкой размещать её лучше на краю стола с таким расчётом, чтобы выступающие болты, соединяющие основание и держатель лезвия, упирались в него, препятствуя таким образом скольжению устройства.

Электрические устройства

Это наиболее универсальные приспособления. Угол заточки при их использовании выбирается самостоятельно, достаточно выбрать нужное положение лезвия. Основная деталь электрического станка для заточки ножей — наждачные круги с разной зернистостью и наклоном. В движения диски приводятся электромотором. Поэтому энергозависимость является недостатком, хотя и не основным в применении подобного оборудования.

Главный минус такого способа заточки — это невозможность визуально контролировать процесс, так как для обеспечения безопасности при затачивании все вращающиеся механизмы полностью закрыты.

В домашних условиях сделать такой аппарат невозможно. Поэтому поступают проще: к обычному электродвигателю прикрепляется диск или ленточный абразив. В случае применения круглого камня устанавливается упор с возможностью изменить наклон лезвия. На таком станке поддаются восстановлению любые режущие инструменты.

Ошибки при ручной работе

Профессиональные специалисты для выполнения подобной работы найдутся не в каждой семье. Для того чтобы правильно наточить клинок, нужно избегать типичных ошибок, которые совершают новички:

Наиболее часто встречающимся недостатком при непрофессиональном затачивании является оставление мелких заусенцев на кромке лезвия. Во время первого использования они отваливаются и клинок приходит в первоначальное состояние. Чтобы такого не происходило, необходим тщательный осмотр инструмента после заточки, вплоть до применения увеличительного стекла.
Нельзя затачивать лезвие, если на нем присутствуют грязь или жир, а также оставшиеся частиц предыдущего, более крупного абразива, если речь идёт о чистовой заточке клинка.
Не стоит сильно нажимать на лезвие. Острота зависит в большей степени от аккуратности мероприятия и его продолжительности. Применив излишнюю силу, можно сломать клинок.
Придерживаться установленного угла заточки.

Краткий обзор моделей

Кроме самодельных устройств для заточки, существует немало подобных приспособлений в заводском исполнении. Самыми популярными из них являются:

Ножеточка Lansky по цене от 65 до 80 долларов с подвижным бруском и регулировкой угла в пределах 17−30 градусов.
За 40 $ можно приобрести станок SpitJack.
Также можно приобрести Aligner AKEFC за 90 $.
90−100 $ стоит модель Ganzo Touch Pro.
Самой дорогой точилкой является Apex 4 Kit Edge, подходящая, кроме заточки бытовых режущих предметов, для поправки охотничьих ножей. Она обойдётся в 200−220 $. Её корейская копия Ruixin оценивается в 30−40 $.

Это наиболее известные брендовые марки, а устройства подешевле и попроще можно приобрести за 20−30 долларов.

Значительно удобнее, но и дороже электрические установки. От 120 до 250−300 долларов стоят небольшие приспособления Chief’s Choice различных модификаций. Заточной угол у них фиксированный, 20 градусов и применяется для заточки плоских ножей в кафе и ресторанах.

Эта же компания предлагает большое количество механических устройств, представляющих собой абразивный брусок в корпусе, установленный под определённым углом. За них придётся отдать от 40 до 50 долларов.

pochini.guru

Станок для заточки ножей

Процесс затачивания ножа или любого инструмента не требует каких-либо выдающихся навыков или знания особых движений. В большинстве случаев заточка ножа, даже самого оригинального и дорогостоящего, может быть выполнена обычными абразивными брусками или точильными приспособлениями. Но при одном условии – необходимо стараться выполнять рекомендации специалистов, занимающихся заточкой инструмента в промышленных условиях.

Чем точить нож

На вопрос,как заточить нож, ответов может быть несколько:

Восстановить инструмент можно с помощью точильного бруска или комплекта трехгранных напильников с мелкой насечкой;
Использовать приспособление для заточки ножей. Основное отличие данного метода от предыдущего варианта заключается в том, что ложемент под лезвие позволяет выдерживать стабильный угол заточки кромки;
Использовать станок для заточки ножей.

Для обычных людей затачивание ножевых кромок является повседневным делом, и если существует выбор, использовать станок для заточки ножей своими руками или затачивать лезвие с ручной подгонкой режущей кромки в течение нескольких часов, то,видимо, здравый смысл выберет заточной станок.

Как правильно получить острую кромку кухонного ножа

Для любого инструмента существуют свои рекомендации для формирования острой кромки. Для кухонного ножа, как и любого другого,правильное затачивание получается только при соблюдении следующих условий:

Движение абразивного бруска или другого инструмента начинается с наиболее острой и заканчивается тупой и малоценной частью лезвия, чаще всего со срединной части к острию клинка, с поворотом, как на схеме;
В зависимости от толщины и формы лезвия существует свой оптимальный угол заточки. Для обычного кухонного варианта угол режущей кромки составляет 25^о, соответственно, лезвие должно наклоняться над поверхностью бруска на 12-13^о;
Чтобы добиться эффективного затачивания режущей кромки, специалисты рекомендуют правильно подбирать тип и материал для затачивающего инструмента.

Движение и наклон лезвия относительно бруска не так очевидны, как могут показаться на первый взгляд. Чтобы правильно понять технику затачивания, можно воспользоваться видео про заточку ножей:

Лезвия из мягких и вязких сталей с низким содержанием хрома и углерода могут быть заточены напильником, в то же время очень быстро забивают поверхность абразивного бруска. Гибкие кованые лезвия необходимо фиксировать с помощью упора и затачивать бруском, скользящими движениями. Регулярное пользование бруском для заточки кухонных ножей приводит к засаливанию поверхности, которую приходится восстанавливать обдиркой.

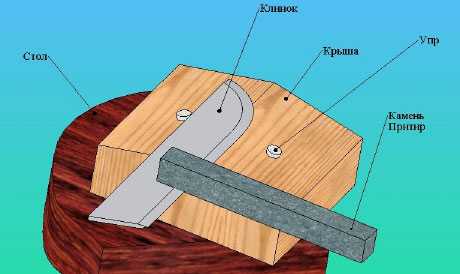

Старое приспособление для затачивания кованых ножей изготавливалось в виде двух клиновидных брусков из мореного дуба. Бруски укладывались по обе стороны клинка так, чтобы свободной оставалась режущая кромка, «бутерброд» перетягивался бечевкой и обычным точильным камнем затачивался до остроты бритвы. Клинья из твердой древесины позволяли правильно направить брусок и получить необходимый угол заточки.

По приведенным рекомендациям выполняется ручная заточка ножей для рубанка. На толстое стекло наклеивается мелкозернистая наждачная шкурка, но устанавливается скошенной частью режущей кромки на поверхность абразива и затачивается круговыми движениями.

Более сложной получается заточка керамического ножа, вручную режущую кромку можно подправить надфилем с алмазным напылением, или использовать специальную шлифовальную пасту.

Домашние варианты заточки ножа

Простейшее приспособление для заточки ножей приведено на схеме. Для его изготовления потребуется брусок из твердой древесины, верхнюю плоскость которого затачивают под углом формирования режущей кромки. Такое решение помогает правильно удерживать угол обработки кромки. Чтобы затачивать лезвие было удобнее, для фиксации клинка в плоскость бруска можно завернуть пару саморезов.

Для заточки строгальных ножей можно собственноручно изготовить приспособление к точилу, изображенное на фото. Такое решение упрощает процесс и позволяет заточить лезвие максимально остро, но отсутствие механизации требует от мастера определенного навыка и сноровки.

Приспособления и станки для правки и заточки ножей

Заточка ножей — занятие, безусловно, творческое и требующее большого терпения и сноровки. Но стоит ли тратить силы и время на решение задачи, с которой может успешно справиться специально сконструированный станок или приспособление для заточки ножей. Если для ножей, домашних инструментов, например, строгальных приспособлений, кухонных или разделочных клинков можно попытаться восстановить режущую кромку лезвия своими руками, то для промышленных объемов не помогут даже приспособления для затачивания. Потребуется мощный и производительный станок.

Станки для заточки лезвий разделочных ножей

Высшей формой острого ножевого лезвия являются не раритетные модели с хромированными лезвиями и рукоятками из редких пород дерева. Это скорее музейные экспонаты или их дешевая имитация. Образцом остроты лезвия считается разделочный или обвальный нож, которым по 12 часов в сутки разделывают сырое мясо и шкуры. Именно в таких условиях кромка кованого ножа из качественной стали тупится необычайно быстро.

Для небольших объемов разделочных работ затачивать ножевые лезвия можно на простых станках с автоматическим контролем угла режущей кромки.

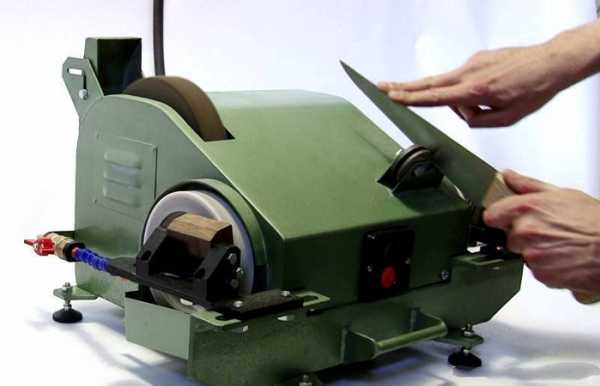

Для разделочных участков мясоперерабатывающих предприятий чаще всего используют профессиональное оборудование KNECHT USK 160. Станок обладает высокой степенью универсальности, что позволяет выполнять заточку всего ассортимента режущего инструмента, от филейных лезвий до разделочных ножниц.

Станки для заточки режущих элементов столярного инструмента

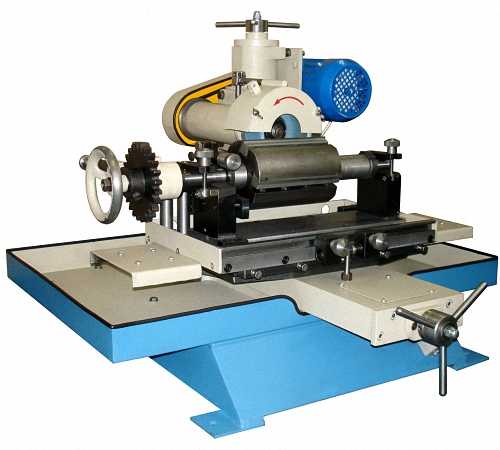

Заточка ножей для деревообрабатывающих станков требует обязательного применения специализированного станочного оборудования. Если выполнить заточку относительно короткого лезвия домашнего ножа или ручного рубанка можно ручным способом с помощью простейшего приспособления, то длинные и острые лезвия фуганков и строгальных станков необходимо затачивать с использованием механического привода подачи заточного инструмента.

Если попытаться заточить инструмент своими руками на точильной чашке без опоры и направляющих салазок, на режущей кромке образуются участки с разным углом заточки. При обработке древесины это приводит к образованию неровной волнистой поверхности доски или массива.

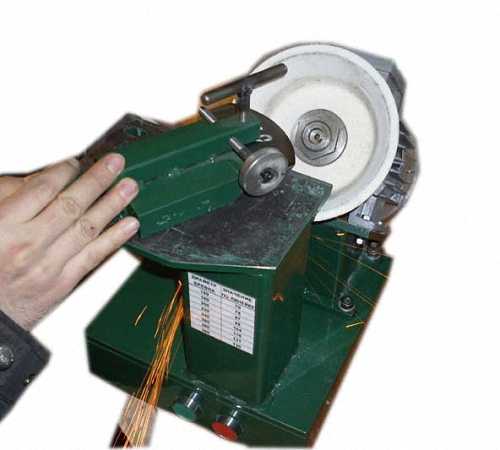

Небольшие плоские ножевые лезвия можно затачивать на простом станке вертикального типа.

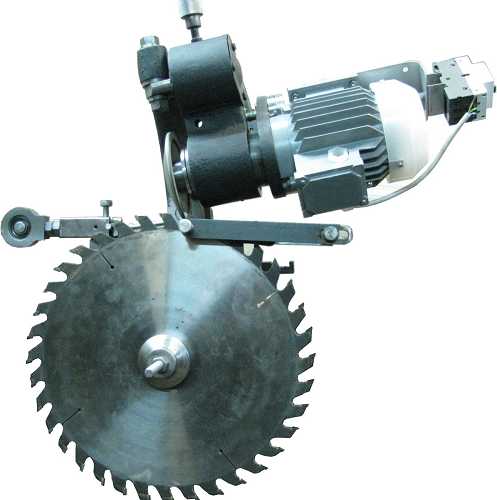

Дисковые пилы, как правило, затачивают на станках, оборудованных делителем и поворотным столом.

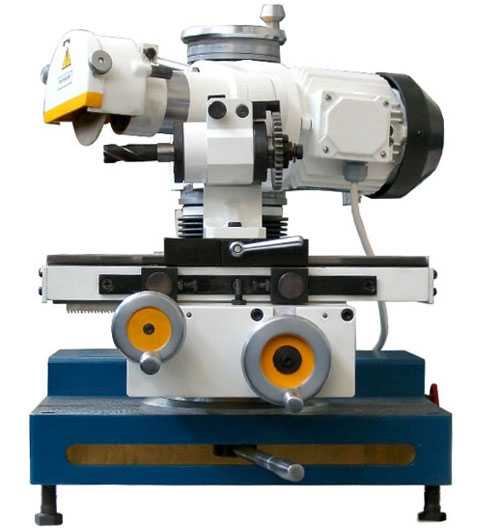

Универсальные заточные станки

В работе небольших столярных мастерских, деревообрабатывающих участков, ремонтных контор используются универсальные заточные станки, способные затачивать очень большой ассортимент режущих инструментов, в том числе выполнять заточку ножей для гильотины.

В качестве примера можно привести настольную модель станка ВЗ-319. Благодаря жесткой станине и правильно подобранным передаточным числам механического привода агрегат может затачивать практически любой инструмент, от лезвий рубанков до цилиндрических фрез.

Для домашних целей можно рекомендовать настольные варианты заточного станка- точила Тормек Т7. В комплекте к заточному агрегату идет огромное количество насадок и приспособлений, позволяющих затачивать любой домашний инструмент.

Заключение

Заточка ножей давно вышла из рамок ремесленного мастерства в разряд обычной механической операции. Большое количество всевозможных машинок и приспособлений, настольных станков и автоматов способны выполнять непростую работу в течение нескольких минут. Купленная один раз в жизни высококачественная точилка способна прослужить несколько десятилетий, избавив от проблем переточки ножевых лезвий.

bouw.ru

Станок для заточки ножей вещь необходимая. Как выбрать себе станок?

Любой режущий инструмент имеет свойство терять остроту. Это зависит от качества (или свойств) материала, условий использования, типа обрабатываемого предмета (того самого, который вы режете). Нож – не исключение. Кроме того, на скорость затупления влияет способ заточки.

Зависимость обратная. Острые углы улучшают режущую способность, но способствуют быстрой потере свойств. И напротив, тупые углы дольше сохраняют первоначальное состояние, но качество реза значительно хуже. При изготовлении клинка, мастер придает ему базовую форму, подразумевая определенный формат кромки.
Справедливости ради отметим, что способ заточки зависит еще и от применения инструмента. Есть ножи, предназначенные для тонких разрезов, есть для дробления костей. Существуют мачете, предназначенные для рубки веток. Поэтому, выбирая форму будущей режущей кромки, следует учитывать все эти факторы.

Чем точить ножи?

Издревле клинки точили исключительно камнями. Причем никто не делал их промышленным способом, просто находили подходящую поверхность на берегу водоемов или на горных склонах. Камни для заточки ножей, используются по сей день. Кроме природных, применяются изготовленные промышленным способом.

Водный камень

Один из самых распространенных брусков для заточки, которые относятся к природным. Это приспособление еще называют японским камнем, поскольку добыча производится в основном на территории страны восходящего солнца. Сегодня производят искусственные аналоги, но среди ценителей качественного клинка ценится натуральный материал.

Если вы, прочитав эту информацию, побежите в магазин – вероятнее всего придется возвращаться ни с чем. Настоящий Nakayama MARUKA, или Namito Aisa, не только имеет ценник порядка $1000. Его не так просто найти. Это штучный товар, каждый брусок уникален (в смысле формы и размера).

Поэтому большинство любителей доводки своих ножей (преимущественно японских) предпочитают недорогие, но достаточно качественные искусственные «водные камни».

Некоторые специалисты считают, что прессованный абразив можно довести до такой зернистости, которая недостижима для натурального материала. Это действительно так, поэтому покупка «настоящего» камня – не более чем дань самурайским традициям. Искусственный наждак более практичен, имеет правильную форму, и главное – относительно доступную цену.

Мастер-класс по заточке ножей на камнях от компания KASUMI

Японская технология заточки. Подробности в этом видео материале. Ждем ваших отзывов в конце статьи!

Арканзасский камень

Не менее популярен, чем его японский собрат. Название говорит о стране происхождения. Месторождения довольно богатые, поэтому стоимость натуральных брусков относительно доступная.

Камень довольно мягкий, и поддается обработке. Поэтому в товарном виде представляет собой аккуратные бруски. Это часто вызывает сомнения у покупателей. Не стоит беспокоиться – искусственных брусков нет, разве что подделки. При покупке надо лишь проверить сертификат.

Принцип заточки стандартный – сначала кромка профилируется более грубым зерном, затем доводится на так называемом «бархатном» камне.

Оселок

Если вы не индеец, и не самурай по призванию – можно воспользоваться обычным наждаком, точнее оселком. Причем отечественного производства.
Для бытовых, туристических, и даже охотничьих ножей – оптимальный вариант. Так же, как именитые собратья – они имеют различную степень зернистости.

И все же, не только материал гарантирует бритвенную остроту. Устройство для заточки ножей, пусть и самое простое, влияет на конечный результат.

Обзор камней для заточки ножа, которые производились в СССР, и которыми успешно пользуются по сей день.

Ручное приспособление для заточки

Главный секрет правильного лезвия – поддержание постоянного угла относительно плоскости камня. Настоящие профессионалы пренебрегают механическими приспособлениями, и надеются на «твердую руку» и «глаз-алмаз».

Для простых же пользователей, полезным будет применять элементарные станки. Принцип действия простой, правда, в сравнении с ручным способом тут все наоборот. Клинок закрепляется неподвижно, а «угол атаки» точильного камня напротив, можно менять.

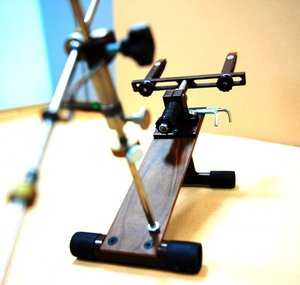

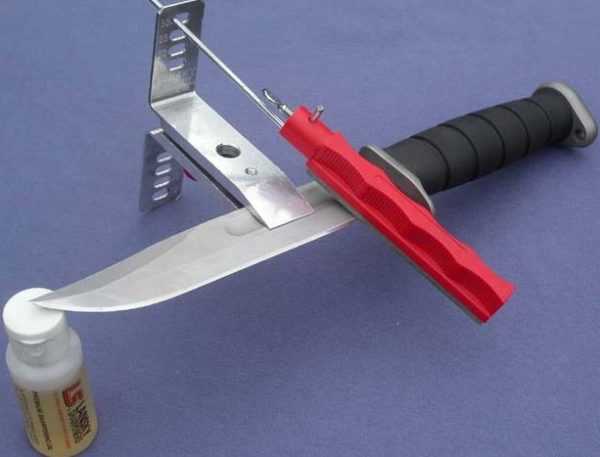

Так устроено большинство ручных станков без использования электропривода. Это не дефицит, есть множество вариантов изготовления, но все они стоят денег. Глядя на конструкцию, можно понять, как изготовить станок для заточки ножей своими руками.

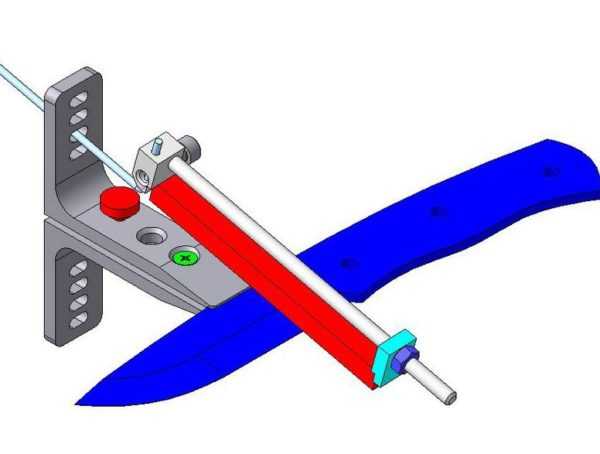

На устойчивую станину крепится зажим для ножа. Это самая ответственная часть станка, где не должно быть люфтов, клинок жестко фиксируется.

Поперек плоскости лезвия (угол должен быть в пределах 45°-90°), устанавливается вертикальный стержень-кондуктор, являющийся опорой для направляющей с наждаком.

Кондуктор имеет несколько отверстий на разной высоте, благодаря чему можно устанавливать разные углы заточки. Закрепленный на направляющей наждачный камень, свободно скользит по лезвию.

Контроль осуществляется руками оператора. Вы можете менять интенсивность перемещения и давление на металл. С помощью такого приспособления можно затачивать нож как вдоль, так и поперек кромки, в зависимости от типа клинка.

Есть еще более простое приспособление, которое также можно изготовить самостоятельно.

Это два симметричных уголка с направляющей перфорацией, между ними зажимается нож. Так же точно двигается направляющая с наждаком. Преимущество такого станка – его можно удерживать в руках при заточке.

В разобранном состоянии он фактически не занимает места.

Ручная точилка Ruixin — самый популярный товар прошлого года

Был приобретен на Алиэкспресс и доведен своими руками до совершенства. Оцените результат!

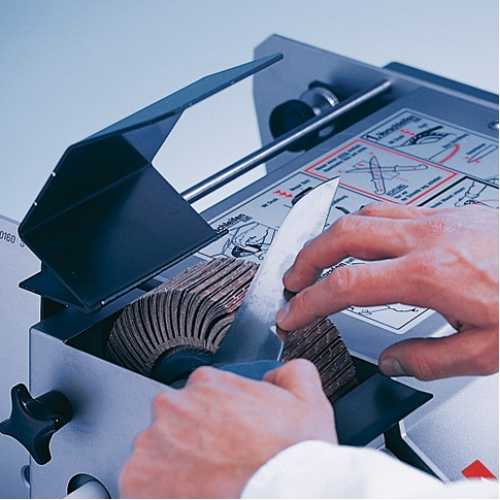

Есть электрические устройства для заточки ножей

Они унифицированы для домашнего использования, и предназначены в первую очередь для кухонных ножей. Вы просто выбираете необходимый угол, направление заточки и ширину лезвия. Для этого установлено несколько направляющих. Затем проводите лезвием в пазу, и нож готов к использованию.

Внутри расположены наждачные круги разной зернистости и угла наклона рабочей плоскости. Совместно с формой направляющих, вы получаете идеальный угол заточки. Круги вращаются с помощью электромотора, поэтому единственным недостатком является зависимость от энергоснабжения.

Впрочем, некоторые пользователи отмечают еще одну недоработку – отсутствие визуального контроля в реальном времени. Из соображений безопасности, зона заточки закрыта механически.

Обзор электрического станка по заточке ножей, ножниц, стамесок и сверл с Aliexpress

Изготовить такой станок самостоятельно практически невозможно, для этого есть более простые конструкции:

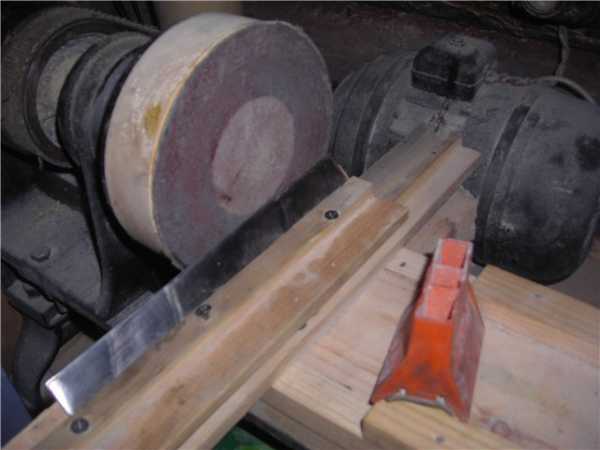

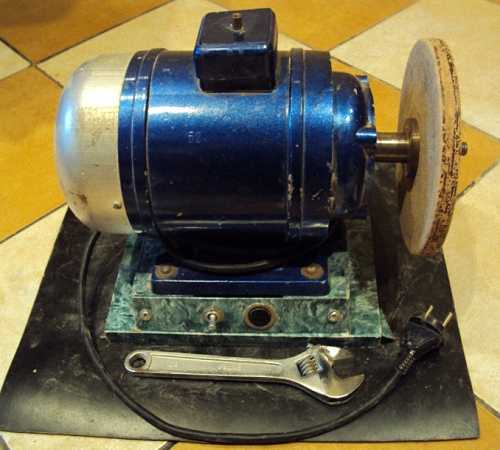

Достаточно к электрическому точилу приделать подручник с изменяемым углом атаки – и приспособление для заточки готово. Можно восстанавливать любой инструмент: ножи, стамески, режущий клинок рубанка, и даже сверла. А вот станок для заточки ножей фуганка имеет некоторую специфику.

По технологии необходимо снять тонкий слой металла в одной плоскости, на большой ширине (ножи для фуганка довольно крупные).

Необходима направляющая вдоль всей длины, обеспечивающая плавность хода заготовки без люфтов. Никакого контроля усилия вручную – перемещение задается подстроечным винтом.

А это уже российский станок ТС-6010С от завода Энергомаш для заточки ножей, сверл, стамесок, а так же ножей для рубанков.

Итог:
Многие домашние умельцы могут заявить, что нож можно заточить просто руками и оселком. Отчасти это так. Но если вы хотите достичь хорошего результата – воспользуйтесь приспособлениями.

obinstrumente.ru

Заточный станок своими руками | Строительный портал

Наличие заточного станка дома, решает множество проблем с заточкой металлического оборудования, но, увы, стоимость такого станка довольно высока. О том, как сконструировать самодельный заточной станок рассмотрим далее.

Функциональные особенности работы и устройство заточного станка
Преимущества и сфера использования заточного станка
Основные виды заточных станков
Универсальный заточный станок своими руками
Заточный станок для сверл своими руками
Заточный станок для ножей: инструкция по изготовлению

Функциональные особенности работы и устройство заточного станка

С целью затачивания разнообразных изделий стального характера используется заточный станок. Данный агрегат состоит из станины, к которой прикреплен электрический двигатель. Крепление двигателя осуществляется со сдвигом оси на 1,5°. К валу двигателя прикреплен узел с устройством, осуществляющим шлифовку. Если перемещать узел вручную, то возможно осуществление заточки детали в горизонтальном и вертикальном направлении.

Направляющая, которая располагается на двух колонных частях, осуществляет горизонтальную подачу. Она движется благодаря наличию передачи червячного типа, которая располагается на станине. На конечной части червячного вала крепится устройство лимба, выполняющего непосредственное движение шлифовального круга.

Продольную подачу следует выполнять вручную, посредством перемещения детали, поддающейся заточке. Оправка – это еще одна деталь заточного станка, которая крепится на стойки. Фиксация узлового держателя происходит благодаря наличию зажимов-винтов.

Держатель содержит рукоятку, которая позволяет детали проходить по станку. Для осуществления круговой заточки детали, имеется отверстие, к которому прикрепляется приставка, позволяющая затачивать ножи. На удерживающем устройстве располагается компонент подручного типа, при помощи которого происходит заточка инструмента.

В соотношении с типом работы, которая выполняется на заточном станке, есть несколько принципиальных различий в способе заточки инструментов. Выделяют:

заточку с применением удерживающего устройства;
радиусный вариант заточки с приставкой;
заточку с подручником.

Первый вариант, позволяет обрабатывать абсолютно плоское полотно, с наличием прямой кромки. Он включает наличие:

рубанка ручного типа,
фуганки,
металлических пластин фуганки,
рубил,
долот.

Перед началом работы следует обратить внимание на расположение ползуна. Он должен быть установлен в крайнем левом положении. Далее происходит закрепление детали при помощи скобы в виде буквы П, фиксации и зажимных винтов. Кромка, которая снимает фаску, должна располагаться параллельно по отношению к рабочему концу шлифовального круга. Промежуток между этими деталями должен составлять 0,1-0,2 см.

Затем следует включение устройства и произведение заточки. Человек, который работает с деталью, должен обеспечить ее легкое соприкасание с шлифовальным кругом. При этом левая рука отвечает за вращение поперечной передачи, а правая – продольно перемещает деталь. Перемещение детали происходит исключительно по рабочей конечной части круга для шлифовки.

Во время заточки радиусного типа используется деталь приставки, позволяющая обеспечить получение неординарной заточки на инструменте с наличием кромок режущего типа.

Если заточка производится с помощью приставки, то происходит отсоединение скоб прижима и винтов фиксации. Ось приставки устанавливается на центр станка и затем фиксируется винтом зажима.

Если вращение приставки происходит легко, значит она установлена правильно. Далее нужно зафиксировать держатель и переместить ползун к середине шлифовального станка.

Преимущества и сфера использования заточного станка

Заточные станки электромеханического типа обладают большим количеством преимуществ, по сравнению с устройствами ручного типа:

1. Возможность осуществлять множество операций по заточке различного инструмента самостоятельно, без привлечения специалиста.

2. Длительный срок эксплуатации позволяет использовать заточный станок на протяжении 10-15 лет.

3. Механизация процесса заточки позволяет сэкономить время и делает этот процесс более легким.

4. Простота использования заточного станка позволяет выполнять разнообразные операции по заточке и шлифовке металлических деталей даже непрофессионалу.

5. Еще одним достоинством данного устройства является возможность его самостоятельного изготовления: это позволит значительно сэкономить на покупке этого устройства.

6. Заточные станки универсального типа отличаются высокой производительностью и эффективностью работы.

Существуют заточные станки, которые способны затачивать только один инструмент, и универсальные заточные станки – которые подходят для заточки практически любого оборудования.

Заточные станки способны заточить нож, бензопилу, сверла, фрезы, долбняки, резцы, протяжки. Также они проводят внутреннее и наружное шлифование металлической поверхности.

Заточка любого инструмента требуется практически в любом месте, а потому сфера использования заточного станка довольно широкая. Их используют, как в частной сфере, в гаражах, на СТО, в мастерских и в крупных промышленных установках.

Основные виды заточных станков

В соответствии со способом и предметом заточки выделяют станки:

универсального типа,
специализированного типа.

Универсальный заточный станок позволяет обрабатывать детали, разных видов. Они имеют в комплектации обычные и специальные приспособления, которые закрепляют и фиксируют разнообразные инструменты. Такие станки способны шлифовать: развертки, фасонные резцы, фрезы, сверла, плашки и т.д.

Специализированный заточный станок, отличается от универсального, способностью затачивать детали только одного вида. Они отличаются высокой производительностью, так как не требуют постоянной замены конструктивных элементов. Специализированные станки характеризуются более точным качеством обработки деталей. Такие станки используют на предприятиях, которые вытачивают детали или запчасти или в том случае, когда заточка на универсальном станке является неточной.

Станки универсального типа отлично справляются с заточкой лезвиенного оборудования, такого как долбняки, фрезы и развертки. Они предоставляют возможность в обработке зуборезных головок, резцов или червячных фрез.

Специализированные заточные станки разделяют на станки:

для бензопил,
для сверл,
для ножей и т.д.

Заточные станки для бензопил разделяются на два вида: электрические и ручные. Заточка на ручном станке предполагает точную заточку цепи. Есть возможность фиксации положения напильника, поэтому все зубья получаются острыми и имеют одинаковый размер.

В мастерских специализирующихся на заточке бензопил используют оборудование электрического типа. Оно включает точильный диск, который с помощью настройки точно обозначает угол для заточки.

Универсальный заточный станок своими руками

Для изготовления заточного станка потребуется электрический двигатель, мощность которого не превышает 1 кВт, два шкива, подшипники с валом.

Эти детали монтируются на станину, которую легче всего изготовить из стальных уголков.

Для подручника нужно соорудить поворотную планку, которая регулирует наклон детали по отношению к шлифовальному кругу.

В процессе заточки следует установить деталь так, чтобы она минимально соприкасалась с кругом. Постепенно подводите ее поближе.

Схема заточного станка основывается на правильности расчетов по установке шлифовального круга и подручника.

Рекомендации по изготовлению данного устройства:

1. С помощью защитного кожуха следует закрыть зазорный круг.

2. При работе со станком пользуйтесь защитными очками, чтобы обезопасить себя от попадания осколка в глаза.

3. Максимальное расстояние между плитой и шлифовальным кругом составляет 0,3 см.

4. Длина фланцев, отвечающих за прижим, должна быть не меньше, чем четвертая часть диаметра круга.

5. В гаечно-фланцевом пространстве следует установить прокладку из паронита, она обеспечит затягивание гайки на валовом участке.

Заточный станок для сверл своими руками

Чтобы сэкономить на покупке станка для заточки сверл, попробуйте его изготовить самостоятельно.

Для этого понадобится наличие:

тумблера,
точильного круга,
заглушки,
мощного электродвигателя,
подставки,
электропроводов,
оси.

Чтобы обезопасить себя в процессе работы, рекомендуется установить станок на станину, которая будет закрытой, снаружи будет видно только точильный круг и ось.

Данный агрегат будет работать от электросети. Наилучшее место для установки такого станка – стальной стол.

Инструкция заточного станка:

1. Зернистый диск оденьте на вал электродвигателя. В том случае, если диаметр диска не совпадает с диаметром вала, воспользуйтесь шайбой.

2. Потом закрепите их с помощью крепежной гайки или воспользуйтесь специальной насадкой, которая обеспечит надежное затачивание сверла.

3. В том случае, если размер вала меньший за размер диска, необходима втулка. Она крепится к валу болтом, в предварительно подготовленное отверстие.

Совет: При выборе электродвигателя отличным вариантом станет устройство от старой стиральной машины.

4. Следующий этап включает подсоединение двигателя к проводам и розетке. Возможно использование проводов от старых ненужных электроприборов.

5. Произведите подсоединение провода к пусковому устройству. Оно должно обладать тремя разомкнутыми контактами. Соедините их таким образом, чтобы при помощи кнопки с легкостью включать и выключать станок.

6. Для защиты электрического двигателя от грязи и пыли следует сделать для него защитную коробку.

Заточный станок для ножей: инструкция по изготовлению

Рассмотрим несколько вариантов изготовления самодельных заточных станков, при помощи которых можно заточить нож.

Первый вариант – ручной станок. Для изготовления которого понадобятся:

деревянные планки или доски,
винты,
брусок для заточки.

Возьмите два деревянных угольника и скрепите их при помощи винтов, а между ними вставьте брусок. Он должен надежно фиксироваться в устройстве. Размер угла вычисляется в соотношении с требуемым углом заточки ножа.

Основным недостатком такого прибора является то, что угол наклона бруска невозможно отрегулировать. Требуется разбирать всю конструкцию.

Еще один вариант состоит из резьбовой шайбы, которая удерживает брусок в надежном положении. Для закрывания резьбы используйте трубку термоусадочного типа.

Воспользуйтесь двумя зажимами для бумаги и с их помощью закрепите подставку на нужную высоту. Таким образом, удерживая брус в руке самостоятельно выберите необходимый уровень наклона и произведите заточку.

Еще один вариант ручного станка позволит затачивать не только ножи, но и стамески и рубанки. В брусок закрепите устройство, которое нужно заточить. Выбор угла заточки зависит от того, под каким углом будет располагаться брусок по отношению к инструменту. Чтобы обеспечить удобство заточки и предохранить поверхность от наличия повреждений, подложите под этот прибор деревянную доску или стекло.

strport.ru
