Как заточить сверло по металлу своими руками

Как заточить сверло по металлу знают не все люди, привыкшие работать своими руками.

Обработка материалов, а тем более металлов – процесс всегда сложный и включающий множество операций.

Для проведения заточки, нужно острое, надежное приспособление.

Кроме того, покупая сверло, важно понимать, что точить его придется довольно часто из-за частоты использования режущей части.

А если она затупляется, то работать становится небезопасно.

Частый вопрос: как быть со сверлом по дереву? Здесь волноваться не стоит, ведь за счет взаимодействия с таким мягким материалом инструмент может работать без заточки не один год.

А вот с металлами ситуация выглядит по-другому – уже через пару месяцев можно заметить признаки потери остроты. Как понять, что пора заточить инструменты?

Сверло начинает гудеть или скрипеть в начале работы. Оно выделяет тепло, перегревается.

Такой инструмент гораздо быстрее выходит из строя, делая обработку металлов невозможной.

Заточить сверло можно с использованием станка или специального приспособления.

По возможности, лучше доверять такой процесс профессиональному оборудованию, однако если его под рукой нет – реально все сделать своими руками в домашних условиях.

Самый популярный способ – сделать дома такой станок с точильным камнем, который прост в использовании и не требует значительных трат.

Вопрос заточки сверла по металлу мучает многих, потому что осевая линия режущей части может иметь разнообразную конструкцию: одну полость или две, а также она бывает конической, цилиндрической или винтовой.

Заточку правильно проводить по задним граням. Большую роль играет угол, под которым инструмент подается на станок.

Неправильный угол может повредить сверло без возможности ремонта.

Сама режущая часть состоит из кромки – именно она должна быть наиболее острой, чтобы справиться с металлами, а также вспомогательного винта, перемычки, задней и передней поверхностей.

Начальный этап работы

В первую очередь, определимся, что понадобится в процессе заточки своими руками.

Делая заточку сверла по металлу, да еще и своими руками, всегда приходится искать альтернативу заводским инструментам, ведь на производстве есть специальные точильные станки.

В домашних условиях, минимальный набор для того, чтобы заточить сверло для металла, найти будет сложнее. Сначала нужно купить специальные точильные круги.



Обычно нужен один круг, но при частом использовании он сотрется быстро, поэтому лучше брать сразу несколько, для запаса. Сам круг устанавливается своими руками на вращающийся вал.

Также нам понадобиться емкость и сама охладительная жидкость: тут выбрать можно даже воду или машинное масло.

Во время того, как сверло будет затачиваться, оно одновременно будет и накаляться. Если его не охлаждать, то при работе оно быстрее будет выходить из строя, за счет разности температур.

Не менее важно выдержать угол, тут контроль на глаз недопустим. Именно из-за этой проблемы люди покупают специальное приспособление, чтобы постоянно не проводить утомительные расчеты.

Необходимо знать угол подхода сверла по металлу. Основной угол – передний, его можно определить в главной секущей плоскости, как угол между передней частью и основанием режущей части.

Задний угол имеет те же параметры, только по задней плоскости. Угол на вершине можно увидеть, если посмотреть на сверло по металлу сбоку: он находится между двумя кромками.

Считается, что для переднего угла нужно выдерживать наклон в 20 градусов, а для заднего – 10 градусов. Угол на вершине, во всех сверлах по металлу, одинаков и имеет значение 118 градусов.

Не забывайте и о мерах предосторожности во время работы своими руками. Поскольку нам предстоит работать с острыми деталями, то лучше обезопасить руки перчатками. Обязательно надевайте очки во время заточки.

В процессе, от круга будут отлетать мелкие частицы, которые еще и сильно перегреты.

Следите за положением инструмента, ведь при неправильном угле подачи, его может вырвать из рук.

Приступаем к процессу заточки

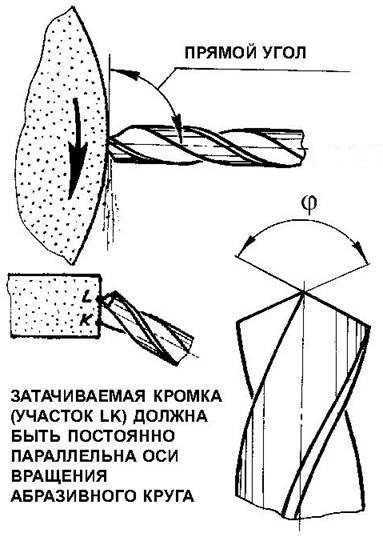

Сначала рассмотрим, как правильно заточить сверло самому при помощи наждачных материалов.

Основной процесс ложится на заднюю часть. Включаем приспособление с наждаком и, крепко держа сверло по металлу, подносим его к кругу так, чтобы режущая часть была направлена на точило.

У нас получится параллельное расположение сверла относительно механизма. Заточив, таким образом, инструмент — мы получаем качественное сверло по металлам.

Такая простая заточка подходит для сверл с диаметром не больше 10 миллиметров.

Если он будет увеличиваться, то можно добавить общее время заточки, уделить повышенное внимание передней стороне и так далее.

Заточить сверло таким способом можно, пока диаметр не превышает 16 миллиметров.

Однако для приборов с большим диаметром, или при работе с плотными металлами, может понадобиться станок.

Такое приспособление позволяет сделать заточку более безопасной и правильно контролировать угол наклона.

Видео:

Кроме того, если Вам нужно постоянно иметь возможность заточить свои инструменты, то собственный станок будет как нельзя кстати.

Особенно выгодно устанавливать такое приспособление дома, если нужно заточить твердосплавные сверла по металлу.

Есть определенные требования, согласно которым заточки следует проводить только на станке:

  • если мы работаем со сверлами, которые используются для работы в глухих отверстиях, со снижением осевого усилия резания;
  • работа с универсальными инструментами, имеющими большую прочность, что дает возможность обрабатывать прочные металлы;
  • работа с подточкой меньшей толщины, если требуется сверление на значительную глубину.

Основная задача, которую должен исполнять станок – не просто затачивать, а правильно ориентировать сверло по металлу относительно круга. Поэтому в его конструкции есть опорная плита.

На нее устанавливают и сам станок, и двигатель, вал которого позволяет проводить точение. Там же подсоединяем поворотную колонку, на которой будет крепиться сверло.

Она поворачивается в удобном для нас положении – еще один плюс в возможности располагать инструмент.

Преимущества в использовании станка

Еще одна особенность, которую дает станок – это движение с помощью двигателя.

Поэтому, в качестве колонки, реально использовать любой подшипниковый узел с валом.

На конце вала у нас будет располагаться крепление для сверла. Лучше всего использовать болты, для надежной фиксации.

После того, как инструмент зафиксирован, включаем точило, а колонка сама подводится к кругу так, чтобы задняя часть сверла по металлу была повернута на заточку.

Это удобно, ведь еще до включения мы можем настроить правильный угол, чтобы заточить сверло.

Существует также станок, имеющий более компактную конструкцию.

Основной минус обычного приспособления – его не вынесешь за пределы гаража, а внутри помещения необходимо много места.

Поэтому есть вариант использовать насадочный станок.

В таком устройстве с одной стороны находится присоединительный узел, благодаря которому насадка устанавливается на шпиндель дрели, а с другой – можно найти отверстие под сверла для металлов.

Заточить таким способом инструмент просто даже своими руками – просто вставить до упора и включить механизм.

Самый рискованный вариант – заточка болгаркой или другим переносным устройством с подвижным кругом. В чем опасность? Закрепить прибор будет крайне сложно.

А малейшие сдвиги во время работы могут закончиться травмами. Болгаркой не добиться высокого качества, она подходит только для сверл по металлу с малым диаметром.

А после процесса заточки нельзя сделать доводку.

Доводка – важная составляющая процесса, когда необходимо заточить инструмент.

В заводских условиях она позволяет убрать все неровности в конце процедуры, придать режущей части гладкость.

Если сверло будет цельным и однородным, то оно прослужит гораздо дольше и лучше.

При желании, доводку можно сделать и дома. Для этого — просто меняем круг на сделанный из карбида кремния.

А что делать тем, у кого есть победитовое сверло с напайками для самых крепких металлов? Даже его можно заточить, несмотря на то, что снашивается такой прибор гораздо медленнее.

В качестве точильного круга здесь используется алмазный камень. При таком процессе — наждачный круг просто не даст нужных результатов.

Перед тем, как заточить инструмент, стоит замерить напайку, ведь если она меньше 10 миллиметров — точить уже не имеет смысла. Нужна только полная замена.

Помните о том, что чем тверже материал инструмента, тем ниже должна быть скорость вращения круга.

Видео:

А для победитового сверла по металлу — скорость вообще находится на минимуме, чтобы не повредить режущую часть.

Заточку выполняем непродолжительными и плавными касаниями, исключая резкие движения.

Если речь идет о напайках, то их затачивают так же, как и обычные сверла – с задней стороны.

stoydiz.ru

Заточка сверла по металлу - выбор инструмента и способа затачивания + Видео

Заточка сверла по металлу может быть выполнена и в домашних условиях. Всем известно, что во время использования сверло становится тупее. Чем чаще будет находиться изделие в работе, тем быстрее оно затупится.

1 Признаки затупленного сверла

Многие люди не учитывают это и производят необходимые им работы, пока сверло полностью не поломается, после чего перестают использовать изделие и приобретают новое. Происходит это по той причине, что начинающие мастера не знают, как выполняется заточка сверл для стали. Следует знать, что это можно выполнить и своими руками, при этом для работы понадобятся инструменты, которые есть в наличии в мастерской.

Просверлить металл можно исключительно заточенным приспособлением. Если в начале выполнения работы произойдет скрип в месте, где соприкасается инструмент с металлом, то это означает, что сверло затупленное. В таком случае приспособление будет прокручиваться, сильно тереться о металл и выделять тепло при сверлении.

Затупленное сверло

Рекомендуем ознакомиться

Мастера для собственных нужд используют чаще всего небольшие сверла, диаметр которых составляет менее 16 мм. Чтобы заточить затупленное приспособление, рекомендуется использовать специальные конструкции.

Для выполнения заточки можно применить такие инструменты:

  • станок для заточки с абразивным кругом;
  • машинка для шлифования;
  • электрическая дрель с подходящей насадкой.

Можно применить и другое устройство для заточки, на которое есть возможность смонтировать специальный камень и сделать так, чтобы он вращался. Подобное изделие должно обеспечить скорость прокручивания вала более 800-1000 об/мин.

2 Подготовительный этап работы

Перед тем как приступать к работе, понадобится надеть очки и рукавицы, после чего подготовить резервуар с водой.

Очки и рукавицы

Мелкая пыль и искры будут отлетать от точила и разлетаться во все стороны. Если не закрыть руки и лицо, то данные мелкие частицы могут сильно порезать открытую кожу. Однако особо опасны они для глаз, которые не защищены. Если пыль попадет в глаза, то могут появиться проблемы со зрением, а в некоторых случаях возможна полная его потеря.

Резервуар с жидкостью необходим для того, чтобы охлаждать устройство, так как в процессе заточки оно будет нагреваться от трения о прокручивающуюся плоскость круга. Если сверло не будет своевременно охлаждено, то оно быстро перегреется и в будущем во время работы сломается.

3 Как выполнить заточку?

Процесс заточки не является сложным, однако нужно соблюдать последовательность действий. Понадобится выбрать подходящий вид заточки. Его следует определять по тому, какую форму надо будет придать режущим элементам приспособления.

Чтобы понять, правильно ли было подточено сверло, понадобится осмотреть его. Признаки правильной заточки являются следующими:

  • кромки для резки должны иметь идентичную длину относительно оси сверла;
  • элементы должны иметь одинаковые углы заострения.

Заточку следует начинать с заднего основания сверла. Его надо тщательно прижать к кругу. В процессе важно соблюдать правильный угол заточки, который был задан изначально. Без соответствующего опыта все правильно выполнить с первого раза под силу не каждому, поэтому нужно подготовиться к тому, что понадобится сделать несколько этапов. После каждого из них следует тщательно осмотреть основание. Работу надо продолжать до того момента, пока заднее основание не будет иметь форму конуса, если смотреть на него сбоку.

Заточка заднего основания сверла

Когда необходимый результат будет получен, можно переходить к заточке элемента для резки. Способы подточки могут быть разными. В процессе следует попытаться сделать так, чтобы 2 элемента были заточены одинаково. Работы по заточке понадобится выполнять под правильным углом.

В случае одноплоскостной подточки заднее основание должно обрабатываться в виде единой плоскости, при этом угол должен находиться в пределах 28-30°. Это простой метод, используемый для изделий небольшой толщины, диаметр которых не превышает 3 мм.

Если работа выполняется данным методом, то сверло надо прижать под необходимым углом к точильному кругу. В процессе заточки элемент не должен переворачиваться или перемещаться. Во многих случаях это приводит к тому, что кромки для резки у сверла рассыпаются, особенно если имеется металл низкого качества.

Точильный круг

Режущий элемент сверл большого диаметра должен затачиваться коническим способом. Этот метод выполнить сложнее. Если нет уверенности в правильности выполнения данной работы, то рекомендуется сначала поэкспериментировать с каким-нибудь ненужным основанием, чтобы набраться опыта.

Этот метод заключается в следующем: левой рукой приспособление нужно взять за основание, а правой - за хвост. Держать основание следует рядом с заборным конусом, иначе правильную заточку выполнить не получится. В данном положении сверло будет прижиматься не только кромкой, но и основанием к торцевой части точила. Держащей за хвост рукой сверло надо покачивать, чтобы на задней части изделия получилось конусное основание. После того как будет выполнена правильная заточка одного пера, инструмент надо будет повернуть к точилу другой частью. После этого все действия нужно повторить. В процессе выполнения работы следует учитывать такой нюанс: при заточке пера его не допускается отрывать от точильного инструмента.

Есть и другой метод подточки. Сверло надо взять одной рукой за рабочее основание, а другой - за хвост. Однако к торцевой части сверло следует прижимать исключительно кромкой для резки, после чего в процессе работы приспособление надо провернуть вокруг своей оси, чтобы можно было достичь одинаковой заточки основания.

При подобном методе заточки с двух сторон на заднем основании пера образуется конус, однако сверло будет без сточенного угла в задней части.

4 Моменты, которые следует знать

В процессе выполнения работы следует стараться сохранить изначальную форму заднего основания сверла. Данный нехитрый прием может сильно помочь выдержать допустимый угол заточки. Ручная заточка сверл коническим методом подойдет для изделий диаметром меньше 10 мм. Если имеется изделие большего диаметра, то надо будет подточить основание каждого пера.

Ручная заточка сверл коническим методом

В процессе подточки уменьшится передний и задний угол приспособления, при этом угловая часть кромки для резки увеличится. Это дает возможность продлить срок службы изделия и уменьшить ширину поперечной кромки.

Подобный нехитрый метод позволяет придать перу приспособления повышенную прочность, в итоге оно будет реже сминаться и разламываться. В условиях производства после заточки сверла в большом количестве случаев выполняют доводку. Это дает возможность исключить маленькие зазубрины, которые остались после подточки. Элемент получится более гладким. Подобное основание будет меньше изнашиваться, чем после обыкновенной подточки.

5 Использование шаблона для определения угла

Факторы успешной заточки были перечислены ранее. Чтобы исключить ошибки, рекомендуется проверить корректность заточки изделия шаблоном.

Шаблон для заточки можно соорудить самостоятельно из медного, алюминиевого или стального листа толщиной около 1 мм. Рекомендуется отдавать предпочтение изделиям из стальных листов, так как они являются наиболее долговечными. Шаблоном надо будет определить угол при вершине, длину кромок для резки, а также угол между перемычкой и кромкой. Вместо заднего угла, который определить довольно сложно, подобным приспособлением нужно измерить угол заострения. Изделие рекомендуется соорудить перед началом эксплуатации нового сверла, чтобы можно было с последнего перенести необходимые углы.

Шаблон для заточки инструмента

Неравномерная длина кромок для резки и наклон их к оси сверла могут привести к неправильному распределению нагрузки. Это приведет к тому, что сверло прослужит меньший период из-за большого износа кромки для резки, которая часто будет находиться в перегруженном состоянии.

Неравномерная нагрузка на элементы сверла может вызвать его биение во время резки, в результате увеличится диаметр углубления.

Самый простой метод определения правильности подточки - выполнение пробного сверления.

Если перья будут заточены неравномерно, то у менее нагруженного будет меньшее количество стружки из углубления. В некоторых случаях стружка может вылетать только через одно углубление. Диаметр его может быть большим по сравнению с диаметром сверла.

6 Конструкция для подточки

Устройство для заточки можно соорудить самостоятельно. Прибор состоит из большого основания и небольшого элемента с углублениями для сверл различного диаметра.

Основание прибора, с помощью которого производится заточка спиральных сверл, может быть сооружено из строганных реек толщиной 3-4 см, к которым под углом 32° надо пришить планку из дерева со скошенной боковой частью под углом 27°. Эта планка будет ориентировать под необходимым углом державку со сверлом по отношению к кругу для шлифования. Державку можно соорудить из бруска, одну из частей которого надо скосить под углом 62°.

Произвести заточку сверла по металлу не очень сложно, однако мастер должен выполнять все действия сосредоточенно, иметь терпение и упорство. Если у мастера есть эти качества, то заточка сверл может быть выполнена без проблем. В противном случае рекомендуется производить действия под наблюдением высококвалифицированного специалиста.

tutmet.ru

Как заточить сверла по металлу своими руками в домашних условиях

Для качественной работы с металлом нужны хорошие инструменты. Например, просверлить отверстие в металлической детали невозможно без сверла, которое подходит для обработки имеющегося металла по геометрическим и механическим характеристикам.

Сегодня не существует проблемы с приобретением хороших сверл. Однако, многие домашние мастера предпочитают осуществлять заточку сверла по металлу своими руками.

На сверла, предназначенные для работы с твердым материалом приходится значительная нагрузка. От этого рабочая насадка быстро затупляется. Купить новые сверла можно, но стоят они недешево. Учитывая скорость их износа постоянная покупка нового инструмента — дорогое удовольствие. Гораздо экономнее заточить затупившийся инструмент самостоятельно.

Признаки, указывающие на необходимость заточки

Хороший мастер всегда следит за состоянием своих инструментов. Если их рабочая часть изнашивается, то он быстро приводит ее в порядок.

Определить необходимость заточки можно по следующим признакам:

  • При работе с инструментом слышится неприятный скрип и гул.
  • Сверло интенсивно нагревается в процессе эксплуатации.
  • Качество полученных отверстий низкое.
  • Стружка из-под инструмента появляется лишь с одной стороны. Это указывает на то, что одна из режущих кромок затупилась.

Эффективно работать с тупым инструментом не получится. Более того, это может стать причиной травмы, ведь для получения отверстия приходится прикладывать к инструменту большую силу. В какой-то момент он просто не выдержит и сломается, а его разлетающиеся с большой скоростью отломки могут серьезно ранить человека.

Параметры заточки

В домашних условиях для правки сверел инструмента используют следующие подручные средства:

  • Электрическое точило.
  • Болгарку.
  • Электрическую дрель.
  • Наждак.

К сожалению, новичку далеко не всегда удается правильно наточить сверла с использованием этого инструментария. Поэтому, если у мастера нет опыта в такой работе, то ему лучше воспользоваться серийным оборудованием для заточки.

Правильная заточка сверла по металлу подразумевает соблюдение следующих параметров:

  1. Угол размещения задней части инструмента по отношению к плоскости сверления.
  2. Угол, под которым обрабатывается задняя поверхность рабочей части инструмента.
  3. Длина поперечной перемычки.
  4. Угол на вершине.
  5. Длина рабочих кромок.

Качественно осуществить заточку рабочей насадки можно только при соблюдении нужного угла при подаче сверла в зону обработки. Выдержать нужный угол позволяют различные вспомогательные приспособления. Профессиональные заточные станки оснащаются ими на производстве. Для восстановления режущих насадок в домашних условиях можно изготовить такие приспособления самостоятельно. В этом нет ничего сложного.

Подготовка к работе

Прежде чем приступать к работе с затупившимися насадками, нужно определиться с тем, какие задачи в будущем будут решаться с их помощью. Затем нужно приготовить необходимое оборудование.

Домашние мастера обычно пользуются следующим набором:

  • Электрическое точило или простой наждачный станок.
  • Точильные круги с разной зернистостью и прочностью. Прочность кругов подбирается с учетом сорта стали, из которого изготовлены сверла.
  • Емкость для охлаждения и жидкость к нему. В качестве охлаждающей жидкости можно использовать обычную воду, но специалисты рекомендуют заправить емкость для охлаждения машинным маслом.
  • Приспособление, позволяющее выдержать необходимый угол. Его нужно купить или изготовить заранее.

Во время работы от точила будет лететь пыль, искры и мелкие опилки. Поэтому для защиты органов дыхания, рук и глаз нужно приготовить следующие средства: перчатки, респиратор, защитные очки.

На точильном станке

Обычное точило имеется у большинства домашних мастеров. Оно отлично подходит для заточки режущих насадок. Сверла не исключение.

При работе со сверлами желательно оборудовать точило подручником. Эту небольшую платформу нужно разместить так, чтобы расстояние между ее краем и торцом круга не превышало 1-го мм.

Как заточить сверло по металлу на точиле? Первым делом нужно оценить степень тупости инструмента. Если он очень тупой, то у него задние поверхности лишены симметричности. Вернуть ее без специального приспособления едва ли получится. Впрочем, изготавливается оно очень просто.

  1. На подручнике нужно начертить прямую линию под углом 60 ° к торцу точила.
  2. По намеченной линии закрепить на платформе кусок уголка из нержавейки.

Собственно, приспособление готово. Для соблюдения нужного угла нужно лишь плотно прижимать затачиваемый предмет к прикрепленному уголку.

Непосредственно в процессе работы сверло нужно держать правильно. Для этого 2-а пальца правой руки нужно положить на подручник. Они будут своеобразной опорой. Сам затачиваемый предмет нужно положить на импровизированную опору и удерживать за хвостовик пальцами левой руки. Его следует повернуть так, чтобы рабочая кромка располагалась горизонтально.

Остается подвести рабочую кромку к торцу точила и слегка прижать ее. При этом правая рука должна оставаться неподвижной, а пальцы левой руки должны слегка покачивать хвостовик инструмента вверх-вниз. Такие движения обеспечивают равномерную обработку сверла от режущей кромки до задней поверхности.

После обработки одной поверхности, нужно прокрутить инструмент и повторить процедуру на второй поверхности.

Завершается весь процесс проверкой угла заточки. В вершине сверла он должен быть равен 120 °. Если угол будет больше, то оно будет плохо вгрызаться в металл. При меньшем угле оно будет лучше резать металлическую поверхность, но быстро застрянет в толще металла, так как образующаяся стружка будет застревать в отводящих канавках.

Стоит отметить, что при таком подходе к заточке задние поверхности сверла становятся скругленными. По этой причине ее называют конической. Она отлично подходит для инструмента диметром больше 3-х мм.

Более тонкие сверла затачиваются без покачивания хвостовика, поэтому задняя поверхность у них плоская. Такую заточку называют одноплоскостной.

После завершения основных работ рекомендуется довести рабочую поверхность. Доводка заключается в устранении шероховатостей, которые остаются на металле после обработки грубым наждаком. Ее лучше всего делать на диске с мелким абразивом.

Плоская и конусовидная заточка применима к любым типам сверл по металлу, в том числе к спиральным и корончатым.

К слову, сверла по дереву затачиваются точно таким же способом. Единственное отличие — итоговый угол должен составлять 140 °.

С помощью болгарки

Если под рукой не оказывается заточного станка, но имеется болгарка, то ее вполне можно использовать для восстановления режущих насадок. Но, используя угловую шлифовальную машинку, следует помнить о правилах безопасности. Их несоблюдение может привести к серьезным увечьям и даже смерти. Если опыта работы с таким оборудованием нет, то лучше отказаться от идеи наточить с его помощью сверла.

Как правильно затачивать сверла по металлу с помощью болгарки? Прежде всего, для такой работы можно использовать только торцевой лепестковый диск. Кроме того, желательно работать с маломощным устройством.

Сама заточка проходит следующим образом:

  1. УШМ укладывается на стол таким образом, чтобы закрепленный диск располагался горизонтально. Ее желательно закрепить с помощью струбцин. Одной рукой нужно контролировать кнопку питания.
  2. Сверло подносится к диску под заранее выбранным углом. Надавливать на него сильно не нужно. При заточке угловая шлифовальная машинка должна работать на минимальных оборотах.

Главный недостаток такого метода — невозможность точно соблюсти заводские параметры. По этой причине к нему следует прибегать только в крайнем случае.

Моменты, на которые следует обращать внимание

Ни одна статья из интернета не научит, как правильно точить сверла по металлу. Для получения нужных навыков следует практиковаться. На практике новички неизбежно будут совершать ошибки, но их число можно уменьшить, если помнить о следующих моментах:

  1. В процессе работ нужно стремиться к соблюдению заводской формы задней поверхности инструмента. При его соблюдении отклонений от требуемого угла не будет.
  2. Ручная заточка без использования специальных приспособлений допустима только для сверл диаметром менее 10 мм.
  3. У крупных насадок нужно подтачивать основание перьев. При этом непременно уменьшится как передний, так и задний угол. Инструмент будет резать чуть хуже, но зато срок его службы значительно увеличится.
  4. Для определения угла следует использовать специальные шаблоны. Их можно хранить прямо в коробке со сверлами.

Впрочем, об этих правилах можно совершенно забыть, если пользоваться специальными приспособлениями для затачивания сверл. Приобрести их можно в специализированных магазинах по вполне доступной цене.

Преимущества специальных приспособлений

Основное преимущество таких устройств — значительная экономия времени. Кроме того, их применение позволяет получить хорошо заточенный инструмент без всяких усилий.

Самое доступное по цене приспособление представляет собой насадку на обычную дрель. На одном конце насадочного станка располагается муфта с вращающимся шпинделем для соединения с дрелью, а на другом имеется крышка с отверстием под инструмент разного диаметра.

Чтобы заточить сверло, нужно вставить его в отверстие подходящего диаметра и включить дрель. Шпиндель заставит вращаться спрятанный внутри станка точильный круг. Он осуществит заточку. При этом будут соблюдены правильные геометрические параметры. Еще одно преимущество такого устройства — оно не занимает много места при хранении.

Обратите внимание на то, что использование специальных заточных устройств исключает возможность получения травмы.

obinstrumentah.info

подходящие приспособления и рекомендации по выполнению работы, видео

Сверла по металлу всегда подвергаются закалке, но изделия со временем могут затупиться. Естественно, это не повод их выкидывать. При желании можно заточить сверло своими руками, используя профессиональное оборудование или самодельные устройства.

Основные виды заточки

Опытные мастера знают о том, что заточка сверла по металлу бывает разной в зависимости от диаметра и особенностей применения.

  • Одноплоскостная заточка предназначена для сверл с максимальным диаметром в 3 мм. В процессе выполнения работы возможно «выкрашивание» кромки, поэтому необходимо быть очень аккуратным. Чтобы правильно заточить изделие, его следует приложить к кругу и перемещать параллельно поверхности.
  • Коническая процедура предназначена для более крупных инструментов по металлу. В данном случае инструмент необходимо держать обеими руками, производя последовательное затачивание.
  • Доводку выполняют после окончания заточки. Благодаря подобной процедуре удается отшлифовать режущую кромку и устранить даже самые мелкие зазубрины.

Виды заточных станков

Чтобы заточить сверло своими руками правильно, необходимо использовать соответствующие станки. Подобные устройства делятся на 2 группы.

  • Промышленное оборудование отличается значительной мощностью. С его помощью можно затачивать сверла диаметром в 20 мм и более. Эти станки устанавливаются на крупных предприятиях, причем заточка осуществляется в полуавтоматическом или полностью автоматическом режиме.
  • Бытовые станки предназначены для использования в домашних условиях. Также их применяют на небольшом производстве. Подобное оборудование отличается мобильностью, средней мощностью и компактными размерами.

Рекомендации по выбору бытового станка

Если вас интересует вопрос, как заточить сверло по металлу, то обязательно приобретите соответствующий станок. Для домашних условий подойдет недорогая модель со средней мощностью. Она позволит заточить небольшие сверла по металлу.

Естественно, при покупке необходимо обращать внимание на уровень шума, а также конструкцию модели. Оптимальным вариантом станет простой станок, ведь подобрать для него нужные детали будет несложно.

Покупать подобные приспособления необходимо только в специализированных местах, поскольку здесь в комплекте предусмотрено наличие технического паспорта. Более того, вам выдадут гарантийный талон.

Использование станков в домашних условиях

Как уже упоминалось ранее, в домашних условиях целесообразно использовать бытовые станки. С их помощью удается затачивать различные виды сверл. При этом важно помнить, что для некоторых разновидностей придется докупать соответствующие круги.

Чтобы самостоятельно заточить сверло, стоит отдать предпочтение станку, оборудованному универсальным патроном. Он позволяет зажимать элементы различных диаметров.

В комплекте часто идут:

Наибольшей популярностью пользуется оборудование от Drill Doctor и GS. Подобная продукция предназначена для заточки сверл диаметром в 2–13 мм и 14–34 мм. К сожалению, это оборудование не позволяет заточить слишком тонкие сверла. Для такой цели придется докупить специальный станок.

Все оборудование, предназначенное для заточки сверл в домашних условиях, имеет ряд преимуществ:

  • возможность работы от электросети;
  • высокая производительность;
  • простота использования;
  • функциональность;
  • точность заточки;
  • доступная цена;
  • компактные габариты;
  • небольшой вес;
  • удобная система управления, благодаря которой можно отрегулировать интенсивность заточки и ее скорость.

Самодельные приспособления для заточки

Если у вас нет соответствующего станка, то выполнить заточку можно с помощью других приспособлений. Речь идет об электродрели либо самодельном оборудовании, созданном по чертежу. Лучше всего отдать предпочтение второму варианту, в противном случае вы можете испортить множество сверл, прежде чем освоите правильную заточку.

Создать подходящее приспособление своими руками можно даже из древесины. Так, на горизонтальной поверхности закрепляется брус с отверстиями, соответствующими диаметру сверл. Упомянутые отверстия выполняют под небольшим наклоном, чтобы получился необходимый угол заточки.

Некоторые мастера отдают предпочтение электродрели, оборудованной соответствующими насадками. Естественно, ассортимент подобных элементов небольшой, что усложняет выполнение заточки своими руками. Как правило, в комплекте с насадками идет камень и поводок. Если вы планируете затачивать сверла, используя конкретную дрель, поводок стоит сразу же укоротить.

При желании можно самостоятельно сделать подобную насадку для дрели, руководствуясь рекомендациями, данными в соответствующем видео. Подобные приспособления необходимо оборудовать крепежом для фиксации сверла.

Особенности процесса заточки

Если вы впервые решили заточить деталь своими руками, выполняйте работу в строгой последовательности.

  1. В первую очередь обрабатывают заднюю поверхность. Так, сверло плотно прижимают и постоянно следят, чтобы угол заточки оставался одинаковым. В результате обработки кончик сверла будет напоминать правильный конус.
  2. Далее наступает черед режущей части.
  3. Последний этап предполагает доводку задней поверхности. При этом необходимо убедиться в том, что размер перемычки составляет не более 0,4 мм. Естественно, для крупного сверла по металлу такой параметр должен быть чуть больше.

Если с первого раза что-то не вышло правильно, не стоит отчаиваться. Лучше всего начать практиковаться с инструментов, которые вряд ли понадобятся. Главное – научиться правильно надавливать и выдерживать угол. При этом необходимо учитывать тот факт, что за сверление отвечают боковые части сверла, а не наконечник. Соответственно, кромки обязательно подлежат заточке.

Важно помнить о том, что в процессе заточки образовываются мелкие частицы. Из-за нагревания они разлетаются в виде искр. Именно по этой причине необходимо придерживаться техники безопасности. Речь идет об использовании защитных очков и рукавиц. Также при заточке стоит убедиться в том, что сверло надежно зафиксировано. В противном случае оно может случайно вырваться из рук.

Рекомендации по использованию станка

Если вы решили использовать для заточки соответствующий станок, обязательно подготовьте рабочее место. В частности, речь идет о хорошем освещении. Также нужно надеть защитные рукавицы и очки.

  • В первую очередь следует определиться с необходимым углом заточки.
  • Важно расположиться так, чтобы шлифовальный круг находился справа.
  • Следует выполнить центровку. Для этого большим и указательным пальцем берут рабочую поверхность, а вторая рука держит хвостовую кромку.
  • Сверло по металлу необходимо вращать таким образом, чтобы режущая кромка располагалась параллельно.
  • Немаловажным моментом является устранение зазубрин.
  • Все движения следует выполнять в определенной последовательности. Так, левую руку перемещают влево вниз, а правой двигают по часовой стрелке.

Чтобы правильно заточить сверло своими руками, необходимо воспользоваться подходящим приспособлением. Это может быть бытовой или промышленный станок, а также электродрель со специальной насадкой. Если вы ранее не пробовали заточить сверло, для начала ознакомьтесь с соответствующим видео.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Заточка сверла по металлу: как правильно, важные моменты

При сверлении металла, режущий инструмент теряет начальную остроту рабочей кромки. Не стоит его выкидывать, чтобы приобретать новый. Даже самая прочная марка стали, подверженная термической обработке, не может обеспечить выполнение сверлильных операций без восстановления режущей части. Вернуть прежние эксплуатационные свойства поможет заточка сверла по металлу. Приспособление своими руками в бытовых условиях изготовить несложно без использования специального оборудования. Рассмотрим, как вернуть инструменту первоначальные режущие свойства.

Как влияет угол заточки сверла по металлу на эффективность сверления

В домашних условиях часто производят работы по выполнению в металле отверстий требуемого размера. Не всегда при выполнении сверления имеется возможность оперативно заменить изношенный инструмент новым, имеющим необходимый размер. Домашние умельцы стараются подбирать необходимый диаметр, но если углы заточки сверл не выдержаны, то проблематично быстро и качественно выполнить поставленную задачу.

Несоответствие остроты режущей кромки и геометрических параметров можно определить по ряду признаков:

  • повышенному уровню шума, издаваемому незаточенным хвостовиком;
  • интенсивному повышению температуры заготовки при механической обработке;
  • резкому нагреву рабочей части и тела, закрепленного в патроне;
  • неудовлетворительному качеству формируемых отверстий;
  • возрастанию осевого усилия, прикладываемого к электрической дрели;
  • качеству стружки, которая крошится, а не имеет спиральную форму.
Затачивать сверла, предназначенные для работ по металлу, приходится значительно чаще, чем те, при помощи которых выполняется обработка древесины

Кроме того, значительно возрастает нагрузка на электродвигатель при попытке приложить в осевом направлении усилие, достаточное для погружения режущей кромки в металл. Затупление фаски является источником дополнительного сопротивления между режущей частью и поверхностью обработки. Зная, как правильно заточить сверло по металлу, при обнаружении любого из указанных признаков необходимо немедленно прекратить сверление и приступить к восстановлению.

Изношенная рабочая часть не только снижает эффективность механической обработки, но также влияет на безопасность. При высоком нагреве и повышенной температуре, выполняя мехобработку на значительных скоростях, возможна поломка. Фрагменты металла могут разлететься во все стороны и нанести серьезные травмы.

Заточка сверл – подготовительные мероприятия

Домашних мастеров часто огорчает невозможность дальнейшей реализации замыслов из-за того, что затупилось сверло. Как заточить его самому? Ведь в условиях производственных предприятий для решения такой задачи применяется специальное оборудование. Оно позволяет обеспечить повышенную точность, надежно фиксирует режущий хвостовик и восстанавливает состояние режущей кромки за ограниченное время. Размышляя, как заточить сверло по металлу у себя дома, проверьте, какой имеется бытовой электроинструмент.

Подойдет следующее оборудование:

  • шлифовальная машинка;
  • точильный станок;
  • электрическая дрель.

Следует тщательно продумать, что понадобится для выполнения работ, чем дополнительно укомплектовать электроинструмент.

Заточка сверла по металлу с помощью специального приспособления заметно упрощает задачу

Заточка сверл своими руками должна производиться с использованием дополнительных принадлежностей:

  • точильных кругов, имеющих различную твердость. Зернистость круга подбирается в зависимости от твердости обрабатываемого материала;
  • емкости, предназначенной для охлаждающей жидкости. По эффективности охлаждения машинное масло обеспечит больший эффект, чем обычная вода;
  • фиксирующего приспособления, позволяющего гарантировать необходимый угол заострения. Важно обеспечить надежную фиксацию при обработке режущей части.

Для обеспечения неподвижности может использоваться сложное приспособление с регулируемым углом или простая точилка для сверл на дрель.

При выполнении работ необходимо использовать средства индивидуальной защиты для соблюдения требований техники безопасности.

Для заточных мероприятий понадобятся:

  • защитные очки. Они предохранят слизистую оболочку глаз от засорения стружкой и пылью, а также попадания искр при механической обработке;
  • рукавицы. Надежно защитят кожу рук от порезов при касании остро заточенной кромки и разлетающихся фрагментов металлической стружки.

Подготовив все необходимое для выполнения работ, следует изучить, как заточить сверло правильно в домашних условиях. Это позволит избежать ошибок и значительно ускорит выполнение заточных мероприятий.

Работа изношенным сверлом является не только неэффективной, но и небезопасной

Как правильно точить сверла по металлу

К сожалению, не все домашние умельцы имеют представления, как правильно заточить сверло. Некоторые тратят денежные средства на покупку нового, а затупившееся выбрасывают. Вместе с тем восстановление затупившейся поверхности является несложной операцией, позволяющей вернуть прежние эксплуатационные характеристики.

В зависимости от формы режущей части, применяются различные методы восстановления рабочей поверхности:

  • одноплоскостной;
  • двухплоскостной;
  • конический;
  • цилиндрический;
  • винтовой.

До начала работы следует:

  • определиться с методом восстановительных работ;
  • осмотреть состояние рабочей поверхности;
  • проверить работоспособность заточного устройства;
  • подготовить фиксирующее приспособление.

На примере наиболее распространенных методов – одноплоскостного и конического, рассмотрим алгоритм действий.

Чтобы заточка сверла была качественной, необходимо обеспечить его подачу в зону обработки под требуемым углом

При выполнении работ одноплоскостным методом необходимо подвести режущий инструмент к наждачному кругу, обеспечив параллельное расположение режущей кромки относительно плоскости круга. Затем необходимо прижать его к кругу, соблюдая задний угол в интервале 26–30 градусов. Это довольно несложный способ, применяемый для изделий диаметром не более 3 мм.

Обратите внимание на серьезные моменты:

  • абразивный круг должен вращаться навстречу затачиваемой поверхности;
  • соблюдайте постоянный угол и не допускайте смещения относительно оси;
  • выполняйте работу по восстановлению рабочей кромки за один подход;
  • охлаждайте нагретый хвостовик при смене положения.

При визуальном осмотре острия рабочие грани должны иметь одинаковый уклон и равную длину, что несложно проверить с помощью шаблона.

Конический метод восстановления – более сложный и требует определенной подготовки. Он имеет принципиальные отличия от одноплоскостного, и используется для инструмента диаметром свыше 4 мм. Затачиваемый инструмент следует держать обеими руками. Коснувшись рабочей частью абразивной поверхности, необходимо плавно выполнять поворот по задней стороне, придавая конусообразную форму. При этом запрещается открывать инструмент от наждачной поверхности. Необходимо каждый цикл начинать с рабочей кромки и завершать полным поворотом с последующим контролем углов.

После завершения работ по восстановлению режущей кромки помните, что необходимо довести инструмент.

При выполнении заточки сверл в домашних условиях всегда приходится искать способы, позволяющие сделать результат этого процесса качественным

Задача доводки:

  • шлифовка рабочей части;
  • удаление мельчайших шероховатостей.

Для этого можно использовать круг с мелким абразивом.

Правильная заточка сверла – важные моменты

Имеется общее правило при выполнении заточных работ – вначале следует заострить заднее основание, а затем подходить к обработке режущего элемента.

При этом важно соблюдать следующие рекомендации:

  • удерживать инструмент, располагая режущую кромку параллельно абразивному кругу;
  • применять специальное приспособление, обеспечивающее необходимый угол заострения.

При заточке обратите внимание на указанные моменты:

  • соблюдение переднего угла рабочей части. Он замеряется в главной плоскости и располагается между рабочей частью инструмента и основанием кромки резания;
  • правильность заточки заднего угла режущей кромки. Он контролируется аналогично переднему, но расположен в задней плоскости инструмента;
  • соответствие углового положения двух кромок резания. Угол располагается при вершине рабочей поверхности и расположен между обеими режущими кромками.

Соблюдение рекомендаций по заточке позволит полностью восстановить рабочие характеристики.

Наждачный станок, оснащенный точильным кругом, является универсальным устройством, позволяющим даже в домашних условиях качественно заточить сверло по металлу

Угол заточки сверла – применяем контрольный шаблон

При самостоятельном выполнении заточных работ следует исключить вероятность ошибок. Для этого необходимо проконтролировать правильность обработки, используя специальный шаблон. Его можно купить в специализированных магазинах или изготовить самостоятельно, используя алюминиевый, медный или стальной лист с толщиной 1–1,5 мм. Желательно использовать стальной шаблон, отличающийся увеличенным ресурсом использования.

Контрольное приспособление позволяет проверить следующие параметры:

  • длину режущей кромки;
  • угол при вершине;
  • взаимное положение режущей части и перемычки.

Контролируя угол заострения и другие параметры, можно добиться правильной геометрии рабочей части. После проверки с помощью контрольного шаблона можно произвести пробное сверление и, в случае необходимости повторно довести рабочую поверхность.

Сверла по металлу – заточка с помощью приспособления

Для восстановления режущего инструмента в домашних условиях удобно использовать самодельное приспособление. Заточка сверла по металлу – несложная операция, с которой можно справиться самостоятельно. Для обеспечения жесткости конструкции необходимо собирать приспособление на мощной опорной плите.

К основе крепятся следующие элементы:

  • приводной двигатель с установленным на валу наждачным кругом;
  • поворотная колонка с механизмом фиксации инструмента.

Использование поворотного приспособления позволит произвести заточку в различных пространственных положениях. При этом будет гарантирован угол расположения режущей части относительно абразивной поверхности круга.

Используя насадку с кругом, установленную в патрон обычной бытовой дрели, также можно восстановить режущую кромку.

Для этого необходимо выполнить следующие работы:

  1. Зафиксировать режущий инструмент в тисках или приспособлении.
  2. Задать требуемое угловое положение.
  3. Закрепить абразивный диск в патроне.
  4. Поднести дрель с насадкой, соблюдая необходимый угол.

Аналогичные задачи можно выполнять с помощью болгарки, на которой закреплен диск, предназначенный для обработки металла.

Подводим итоги

Разобравшись со всеми тонкостями заточных работ, следует определиться, какой электроинструмент лучше использовать. Домашними мастерами разработано множество различных приспособлений, обеспечивающих повышенную точность заточки. Важно тщательно изучить их конструкцию и выбрать оптимальный вариант. Желательно первый раз восстанавливать инструмент под контролем специалиста. Терпение и настойчивость – главные качества в этой работе.

Originally posted 2018-02-05 15:12:42.

pobetony.expert

Заточка сверла по металлу

Наверняка Вы пытались заточить сверло своими руками. Не получилось. Ну чтож, рассмотрим эту проблему. Вначале немного теории и терминологии. Затем познакомимся с инструментами и технологией. В том числе с бюджетным комплектом для заточки сверла. Начнем.

1. Какие сверла бывают.

Геоометрия этого инструмента весьма разнообразная. Мы рассмотрим только формы, типичные с точки зрения заточки.

• Цилиндрическое спиральное.

    Самое распространенное сверло. Обычно имеет 2 стружкоотводящие канавки, но бывает и больше.

• Ступенчатое.

    Удобно использовать, когда отверстия сверлятся в листовом металле и разных диаметров.

• Коронка по металлу.

    Применяют для сверления отверстий большого диаметра в листовом металле.

2. Материал сверла.

Рассмотрим материалы в порядке возрастания износостойкости и цены:

• Обычное сверло из режущей стали без дополнительной обработки. Самое дешевое. Цвет обычной стали.
• Обработанное перегретым паром. Имеет черный цвет.
• Обработанное отпуском имеет слабый золотистый оттенок.
• С нанесением нитрида титана имеют яркий золотистый цвет.
• Легированные кобальтом характерны присутствием золотисто-красного оттенка.

3. Элементы сверла для заточки.

Для лучшего понимания, элементы для заточки будем рассматривать на примере двуканавочного цилиндрического спирального сверла.


• Режущие кромки вырезают металл из зоны отверстия.
• Задние поверхности. Именно они обрабатываются при заточке сверла, для придания режущей кромке остроты и нужной геометрической формы.
• Перемычка станет первым индикатором правильности заточки сверла.
Именно на этих элементах следует сконцентрировать внимание при заточке сверла.

4. Приспособление для заточки сверла в условиях мастерской.

Здесь мы рассмотрим приспособление для заточки сверла инструментами, которые часто используются в домашних условиях.

4.1. Шлифовальная машинка (болгарка).

Для получения приемлемого качества заточки, необходтмо закрепить электроинструмент.
При наличии помощника все решается совсем просто. Пусть помощник положит электромашину на твердую, ровную горизонтальную поверхность диском вниз, а щитком вверх. Например, на стол. Болгарка должна опираться на щиток диска. И, взявшись за корпус, в местах, указанных на фото, надежно зафиксирует ее.

Если у вас нет помощника и подходящих держателей, можно воспользоваться банальными слесарными или столярными тисками. Зафиксируйте болгарку так, чтобы губки тисков не закрывали отверстия для вентиляции. Абразивный диск можно сориентировать как вертикально, так и горизонтально.

Диск можно использовать обычный (режущий), но лучше поставить специальный – заточный. Он значительно толще режущего.

4.2. Ручная дрель.

Для крепления дрели справедливо все, что Вы прочитали о креплении болгарки в предыдущем пункте.

ВАЖНО! Для заточки подходит только дрель с кулачковым патроном.

Не все знают, но в продаже имеются держатели для дисков от болгарки, которые позволяют использовать «болгарочные» режущие и заточные диски с дрелью. Так удается высокоскоростной дрелью подменить функции болгарки.

Также можно использовать шлифовальный диск с наклеенной на него наждачной бумагой. Чем тверже основа, на которую наклеена бумага, тем лучше. Сейчас можно встретить наждачную бумагу, которая не клеится на диск, а садится «на липучку». Такая тоже годится. При этом качество заточки будет хуже.

Вместо сверла в кулачковый патрон дрели устанавливается держатель «болгарочного» диска или шлифовальный диск.

4.3. Обдирочно-заточный станок (точило, наждак).

Не у каждого дома найдется подобный агрегат. Но мы, все-таки, вкратце рассмотрим. Так как понять технологию правильной заточки сверла и то, как правильно приспособить домашний инструмент к заточке, легче всего на нем.

Абразивный круг из электрокорунда предназначен для обработки стали, в том числе и заточки сверла.

Горизонтально, на уровне оси вращения абразивного круга находится подручник – стальная планка. Служит опорой для пальцев руки и инструмента при заточке.

5. Технология правильной заточки сверла на обдирочно-точильном станке.

5.1. Подготовка к заточке

Нанесите маркером на поверхность подручника линию под углом 60 градусов относительно рабочей поверхности абразивного круга (торец круга, который смотрит на Вас).

Это помогает правильно сориентировать сверло при заточке. Угол, показанный на рисунке, в большинстве случаев приблизительно равен 120 градусов. А вообще-то, чем тверже металл для сверления, тем большим должен быть этот угол.

ВАЖНО! Не работайте при заточке в перчатках. Глаза обязательно защищайте очками или прозрачным щитком. Остерегайтесь срыва руки и сильного касания к абразивному кругу.

5.2. Исходное положение сверла.

Руки, пальцы напрягать не следует.

5.3. Движение сверла при заточке.

После установки сверла в исходное положение, медленно подаем его вперед до касания с кругом. Сразу после касания, двигаемся, одновременно в трех направлениях: наконечник вверх, хвостовик вниз, сверло вперед вдоль оси.

5.4.

Повторяем пункты 5.2 и 5.3 еще 2 раза.

5.5.

Поворачиваем сверло вокруг продольной оси на 180 градусов и выполняем пункты 5.2, 5.3, 5.4 для второй задней поверхности.

5.6. Что мы должны получить.

Поставьте сверло вертикально, наконечником вверх. В этом положении вся задняя поверхность должна быть ниже режущей кромки. Причем, чем дальше от режущей кромки по задней поверхности, тем ниже. В технологиях заточки это так и называется – занижение.

Стачивая заднюю поверхность, мы ее занижаем. В результате поверхности металла, который режет сверло, касаются только режущие кромки и перемычка. Отсутствие занижения – самая распространенная ошибка начинающих заточников.

6. Технология заточки сверла по металлу с помощью болгарки или ручной дрели.

Если Вы разобрались с заточкой сверла на заточном станке, то пришло время узнать, что на шлифмашине (болгарке) это делается аналогично. В качестве подручника, мы просто используем край защитного щитка абразивного диска. Поворот щитка регулируется. Перед заточкой поверните его так, чтобы было удобно опираться пальцем под затачиваемым сверлом. Старайтесь выполнить те же движения, сто и на заточном станке. Дело в том, что научиться правильно затачивать сверла не заточном станке можно довольно просто и быстро. Именно поэтому рекомендуется фиксировать болгарку — Вы быстрее получите пристойный результат.

С ручной дрелью сложнее. У нее нечего использовать вместо подручника. Но вы можете приспособить для этого подручные предметы. Здесь понадобится две устойчивых ровных поверхности. На одной зафиксирована дрель, другая используется как подручник. Поверхности располагают на одном уровне так, чтобы между ними мог быть помещен вертикально диск, установленный в патрон дрели. Например, это могут быть столы, верстаки, ящики.

В любом случае качество заточки на дрели будет хуже, чем на других рассмотренных инструментах.

7. Контроль качества заточки.

Во время заточки, Вам придется постоянно контролировать параметры элементов сверла. В большинстве случаев, это следует делать после обработки всех задних поверхностей.

7.1. Визуальный контроль перемычки.

Перемычка должна быть расположена по центру торца наконечника сверла. Кроме этого. Ее кромка должна проходить между самыми глубокими точками стружковыводящих канавок. Иными словами, она должна быть как можно короче.

7.2. Длина режущих кромок.

Это расстояние от перемычки до края сверла по линии режущей кромки. Измерить можно штангенциркулем или линейкой. Очевидно, что все режущие кромки должны быть одинаковы. Если это не так, то следует подточить ту заднюю поверхность, которая короче.

7.3. Контроль занижения.

Что такое занижение, мы рассмотрели в пункте 5.6. Быстро проверить его наличие можно, поставив сверло вертикально, наконечником вниз, уперев перемычку в любую плоскую поверхность. Посмотрите на заднюю поверхность, расположившись сбоку сверла. Если Вы визуально не видите занижения (кромка задней поверхности, повернутая к Вам, плавно не поднимается вверх), поверхность придется переточить.

8. Заточка ступенчатого сверла.

Если Вы одолели заточку спирального сверла, то это вам покажется песочницей. На фото в пункте 1 изображено ступенчатое сверло с прямой канавкой для вывода стружки. Легонько пройдитесь диском или заточным кругом по режущим кромкам ступенек со стороны канавки. Старайтесь не нарушить угол между канавкой и задней поверхностью ступеньки.
Сложнее обстоят дела, если канавка спиральная. Заточка выполняется также, но навыка и аккуратности понадобится больше.

9. Заточка коронки.

Присмотритесь к зубу металлорежущей коронки. В легко найдете все те же режущие кромки и задние поверхности. Не будет только перемычки и канавки для вывода стружки. Теперь Вы достаточно грамотны, чтобы снять минимальный слой металла с задней поверхности и получить острую режущую кромку. У коронки может быть центральное спиральное сверло. Как его заточить, Вы уже знаете.

10. Типичные ошибки при заточке.

10.1. Попытка зафиксировать не инструмент, а сверло при заточке дрелью или болгаркой.

Тяжелый инструмент , c быстро вращающимся тяжелым ротором, никогда не станет стабильным даже в руках силача.

10.2. Излишний нажим при заточке.

Лучше повторить цикл операций 10 раз с легким нажимом, контролируя результат после каждого цикла, чем за те же 10 раз превратить треть сверла в металлическую пыль.

www.m-deer.ru

Как правильно заточить сверло по металлу своими руками

У домашнего мастера всегда в деле и под рукой инструмент: дрель или перфоратор. Но сверла быстро стираются, затупляются. В результате их приходится выбрасывать и искать в магазинах новые. Но настоящий хозяин побережет свое время и постарается самостоятельно разобраться, как правильно заточить сверло по металлу и какие для этого потребуются приспособления.

Какие бывают сверла

Они различаются по металлу и диаметру. Их характеристики зависят от их предназначения для обработки конкретных видов материала: для дерева, камня, металла. Последний вид легче всего поддается заточке в домашних условиях. Остановимся на нем. У каждого сверла есть 2 задние поверхности, придающие кончику инструмента коническую форму, и 2 режущие кромки. Если его поставить на горизонтально расположенную шайбу, то режущие кромки будут ее касаться, а находящаяся за ними часть - отставать от них. Она расположена под определенным углом, который и называют «задним». Сбег ориентировочно должен составлять на каждый заворот 0,2 мм. Все это нужно знать, если вы собираетесь заточить сверло по металлу собственными руками, например, организовав рабочее место в гараже. Ведь при обработке инструменту нужно придать правильную форму.

Как организовать рабочее место

Вам потребуется точильный круг. Но можно обойтись и без него. Например, приспособить электроинструмент: шлифовальную машинку с вращающимся диском или электродрель. Главное, установить его на верстаке и хорошо закрепить. При заточке меняется качество металла (он теряет ковкость), и сверло нагревается. Чтобы этого избежать, рядом нужно установить баночку с водой. В нее придется периодически погружать обрабатываемый инструмент. Можно использовать вместо воды машинное масло. Перед тем как затачивать сверла по металлу, надо позаботиться о том, чтобы избежать травм. Глаза надо защитить специальными очками, они предохранят от попадания стружки и крошек.

Заточка

Начиная обрабатывать инструмент, необходимо помнить, что он должен находиться под одним и тем же углом. Прижимать сверло к точильному кругу надо плотно. Процесс заточки на электронаждаке состоит из нескольких этапов. Вначале формируется кончик сверла, затем – режущая кромка, и в завершение выполняется заточка задней поверхности. В идеале после обработки задняя часть должна иметь форму конуса, а режущая кромка - обрести идеальный угол.

Когда основная часть работы выполнена, приходит черед доводки. О том, как правильно заточить сверло по металлу, сможет поведать мастер-профессионал. Его можно позвать в наставники. Если вы хотите самостоятельно освоить это дело, тогда начинайте экспериментировать со сломанных, затупленных инструментов. В результате обработки образуется перемычка. У сверл с диаметром до семи миллиметров ее длина должна составлять от 0,5 до 0,7 миллиметров. У более крупных она может быть от одного до полутора миллиметров. Если у сверла большой диаметр, то у него надо снимать грани на хвостовике. Они испытывают большое сопротивление резанию. Для этого нужно очень точно разметить окружность инструмента на три части. Теперь по ним нужно очень осторожно снять металл на равную глубину.

Обработка перемычки

Еще один важный момент: необходимо знать, как правильно заточить сверло по металлу и обработать перемычку. Чаще всего в домашних условиях на шлифовальном станке сложно добиться желаемого результата. Ленточка нужна для того, чтобы уменьшить нагрузку на дрель, увеличить скорость и точность сверления. Процесс в целом состоит в следующем. Подточку перемычки и задней грани делают на крае круга, на медленной скорости. Сверло должно касаться точила на короткое время. Затем его надо отвести в сторону, перевернуть на сто восемьдесят градусов, вновь прижать к кругу. Периодически, если металл будет накаляться, обрабатываемый инструмент надо окунать в воду, чтобы он не потерял эластичности. Если использовать мокрый абразивный брусок, то риск испортить сверло значительно снижается.

Проверка заточки

После завершения процесса надо проверить качество проделанной работы, симметричность заточки. Для того чтобы убедиться, насколько правильная заточка сверла по металлу была проведена, можно вооружиться лупой или воспользоваться дрелью. В нее надо вставить обработанный инструмент и поднести фломастер к режущей кромке. Затем выключить дрель и проверить, где остался след на сверле. Если одна сторона будет испачкана больше другой, то ее и нужно подточить. Второй способ – ручной дрелью сверлить пластик. С той стороны, где пойдет больше стружки, грань у сверла больше. Ее и нужно доработать. После того как правильно заточить сверло по металлу вам удастся, вы получите инструмент с восстановленными рабочими качествами. Чтобы сохранить их на более длительный период, потребуется коробочка. Во избежание их повреждения, ударов друг об друга или об иные предметы их надо заворачивать в промасленную ткань или обвязывать резинкой.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
