как правильно выбрать модель и сделать заточной инструмент своими руками

Ключевым рабочим органом бензопилы является цепь, на которую приходятся основные нагрузки. Зубья со временем тупятся и нуждаются в правке. Восстановить утраченную работоспособность поможет станок для заточки цепей бензопил, который можно приобрести в готовом виде или собрать своими руками.

Не забудь поделиться с друзьями!

Содержание статьи

Устройство заточного инструмента

Заточить бензопилу можно вручную, используя круглый напильник, механическим путём, например, воспользовавшись болгаркой, или автоматически – на специальном заточном станке.

Третий вариант считается оптимальным, и им может воспользоваться любой человек, даже если он до этого не сталкивался с правкой пильной гарнитуры. Ручная заточка отнимает массу времени, а восстанавливать остроту зубьев болгаркой могут только квалифицированные мастера, знающие технологические особенности этого процесса.

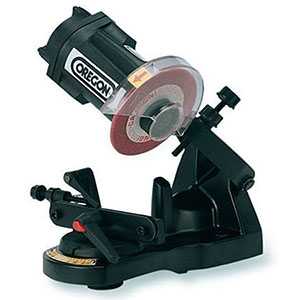

Выбрать подходящий станок для заточки цепи бензопилы несложно: оборудование представлено в широком ассортименте и реализуется в разных ценовых категориях.

По способу управления точильные станки подразделяются на ручные и автоматические. В первом случае все операции выполняются вручную, зато такие агрегаты не требуют подключения к электросети, обладают компактными габаритами и мобильностью. Второй вариант – стационарные конструкции (электрические станки), которые в зависимости от мощности и диаметра абразивного круга могут использоваться в домашнем хозяйстве и на производстве.

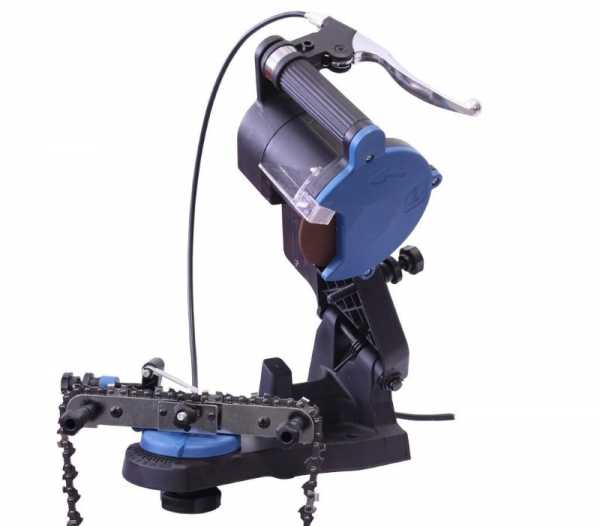

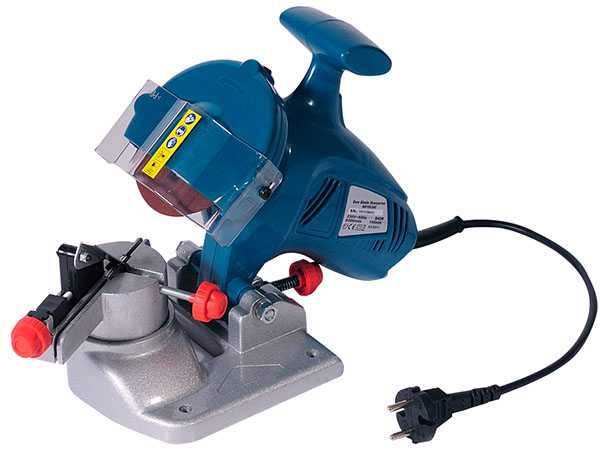

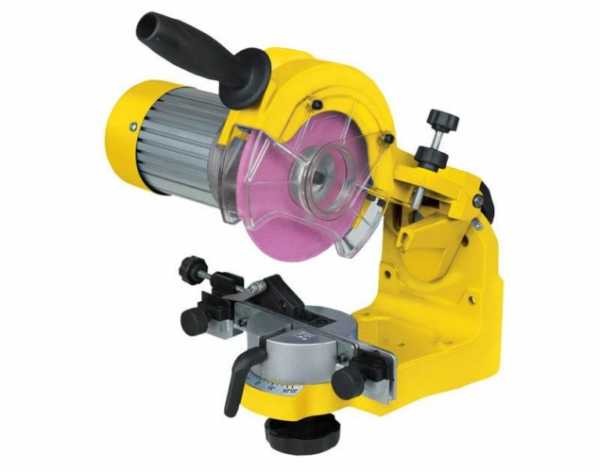

Независимо от производителя, конструкция заточных станков с электродвигателем включает 3 основных узла:

станина, на которой расположены клавиша запуска, шкала угла заточки и ограничитель глубины;
заточной инструмент – диск с абразивным покрытием, вращающийся на шпинделе;

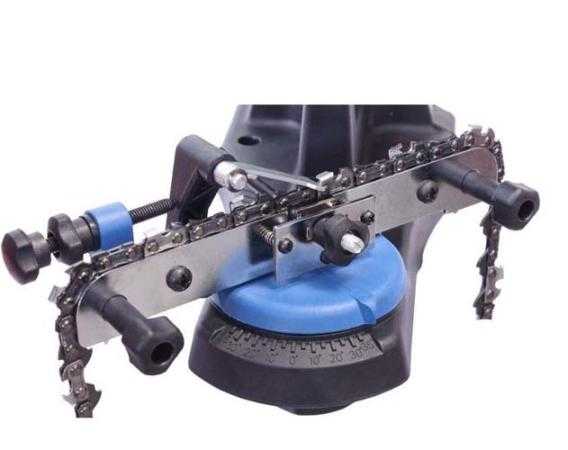

установочный клин – фиксатор для цепи, оснащённый крепёжными элементами.

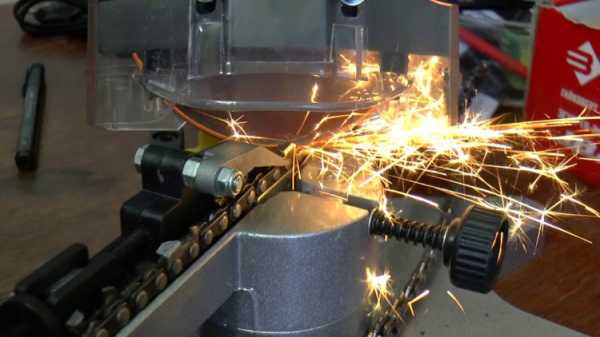

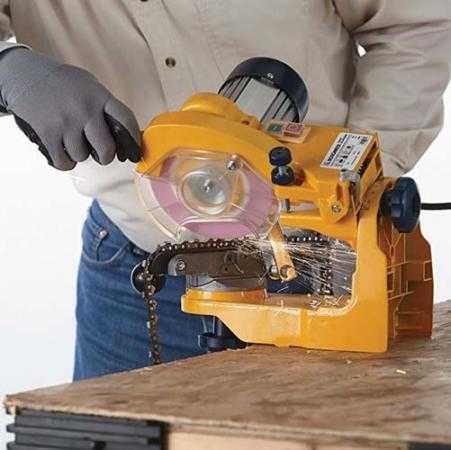

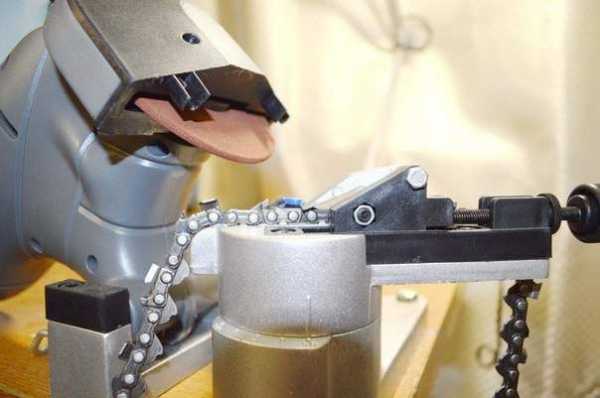

Принцип действия прост: цепь устанавливается в держателе, выставляется необходимый угол заточки. Станок включается, и абразивный диск подаётся на зубья пилы. Шлифовка осуществляется при помощи специальной рукояти. Зубья затачиваются последовательно по стандартному шаблону.

Как узнать, что зубья затупились

На необходимость правки зубьев указывает несколько признаков. В процессе работы пильную гарнитуру уводит в сторону, нарушается точность реза – это первый признак. Стружка получается рыхлой и рассыпающейся. Цепь вращается медленнее, иногда останавливается, застревая в древесине. Если цепь постоянно провисает, хотя ее подтягивают, то это тоже может говорить о том, что зубья затупились. Повышается вибрация, появляются рывки инструмента в процессе распиловки.

При внимательном рассмотрении зубьев можно заметить изменения в их профиле. В целом на необходимость заточки указывает резкое снижение производительности и некорректная работа инструмента.

Критерии выбора заточного станка

Профессионалы рекомендуют обращать внимание на три базовые характеристики, которые помогут выбрать качественное оборудование для домашнего применения.

Частота вращения шпинделя

От этого параметра напрямую зависит специфика применения и производительность станка для заточки. Чем выше скорость вращения, тем быстрее происходит правка затупившихся зубьев. Если речь идёт о нечастом использовании, например в бытовых целях, оптимальное число оборотов не должно превышать 3000 в минуту. Такие станки подойдут для домашнего хозяйства, могут использоваться в небольших ремонтных мастерских.

Оборудование с более высокой частотой вращения используется в промышленных целях, например для бензопил на участках лесозаготовок. Шпиндель вращается со скоростью 4500…7000 об/мин, что обеспечивает высокую производительность.

Заточной круг

Ключевую роль играет диаметр шлифовального диска. Как и в случае с частотой вращения, рабочий радиус выбирается по специфике применения инструмента. Для станков, которые предполагается использовать в домашних условиях, достаточно диаметра до 105 мм. Если значение выше – оборудование предназначено для лесопилок, муниципальных организаций, занимающихся вопросами озеленения, лесхозов, предприятий лесной промышленности.

Мощность

Станки, которые предназначены для бытовых целей, должны работать от домашней электросети: 220В. Мощность таких моделей невысока, зато они отличаются экономичным потреблением электроэнергии, вполне справляются с поставленными задачами. Для промышленных целей используется электрооборудование мощностью от 0.3 кВт. Изделия обладают хорошей производительностью, но применять их для бытовых нужд экономически нецелесообразно.

Дополнительное оснащение

Сюда относятся элементы конструкции, которые не оказывают непосредственного влияния на мощность и производительность заточки цепи бензопилы, зато заметно упрощают процесс эксплуатации и безопасность применения. К ним относятся:

защитный кожух;
механизм поворота диска;
ограничитель угла наклона;
автоматическая фиксация цепи;
система охлаждения.

Эти приспособления несильно утяжеляют стоимость станка, зато делают оборудование более удобным и многофункциональным.

Как правильно заточить цепь

Чтобы поправить затупившиеся зубья цепи бензопилы, рекомендуется соблюдать несколько правил.

Перед началом работы надо ослабить зажимной винт цепи, промыть пильную гарнитуру бензином для удаления остатков смазки. Зафиксировать цепь установочным клином так, чтобы зубья смотрели на точило.

Обратите внимание! Важно соблюдать угол заточки: 30 градусов для большинства моделей.

Затачивая цепь бензопилы на станке, надо сохранять пропорциональность: все режущие элементы подгоняются под размер наиболее изношенного зубца. Параметры, рекомендованные производителем: наклон 85 градусов, глубина реза 0.65 мм.

Зубья затачиваются последовательно либо через один. После завершения работы цепь смазывается и натягивается.

Как сделать станок самому

Чтобы собрать станок для заточки цепей своими руками, можно воспользоваться ненужными деталями, которые хранятся в гараже или сарае. Для станины подойдут обыкновенные слесарные тиски, к основанию которых крепятся 2 стальные пластины. Это будет направляющая для фиксации пильной гарнитуры, задающая правильный угол наклона. Поджимаются пластины поворотной рукоятью, надёжно удерживая цепь.

Функцию силовой установки может выполнить любой старый электродвигатель мощностью от 85В. На валу крепится шлифовальный диск от болгарки. В идеале двигатель лучше размещать на подвижной станине, что заметно упростит рабочий процесс. Защитный кожух изготавливается из обрезанной пластиковой канистры, устанавливается таким образом, чтобы принимать на себя летящие искры. Для повышения точности выполняемых работ самодельную конструкцию можно оснастить подсветкой: любой лампочкой и светоотражателем автомобильной фары.

Самодельный станок для заточки цепей изготовить несложно, но даже такая элементарная конструкция требует определённых знаний и опыта. Поэтому гораздо эффективнее и безопаснее будет покупка заводской модели.

Популярными производителями в этой области считаются компании Stihl, Makita, Sadko, Oregon. Есть и российские компании, выпускающие подобный инструмент. Это марки «Вихрь», «Алтай», «Калибр». Некоторые модели станков могут затачивать не только цепи бензопил, но и режущие части другого садового инструмента. Покупать такие приспособления более выгодно, особенно если требуется точить дорогую цепь или оказывать услуги по заточке соседям, знакомым.

drevogid.com

виды станков, устройство и производители, как выбрать аппарат

Интенсивная работа бензиновой или электрической пилой приводит к затуплению пильной цепи и, как следствие, к снижению производительности труда.

На помощь придет аппарат для заточки цепей бензопил.

Подобное оборудование приобретается для домашнего использования и для установки в мастерской, предоставляющей услуги по ремонту и заточке пильных цепей.

Содержание материала

Разновидности станков

Восстановить работоспособность пильных цепей можно самостоятельно, не обращаясь к помощи профессионалов. Разработано множество приспособлений для заточки. Условно модельный ряд можно разделить по следующим признакам:

Также рекомендуем прочитать:

По типу привода:
- ручные;
- механизированные.
По способу установки:
- мобильные;
- стационарные.
По степени использования:
- любительские;
- профессиональные.

Ручные приспособления говорят сами за себя. Точилка состоит из круглого напильника с ручкой и направляющей с градусной разметкой. В зависимости от шага и количества звеньев цепи подбирается диаметр напильника. Чем больше шаг, тем крупнее напильник.

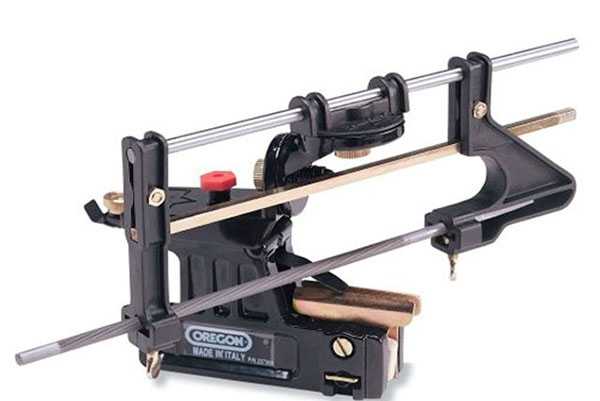

Станок для ручной заточки цепей выпускается в нескольких вариантах. Мобильными устройствами можно пользоваться, не снимая цепи. Они закрепляются непосредственно на шине. После правки одного звена цепь перемещают до следующего. При установке цепи в удерживающем устройстве ручная правка менее точна.

Стационарное точило устанавливается на столе, верстака или на любой ровной и удобной поверхности. Обычно они имеют электропривод, что позволяет в сжатые сроки производить заточку.

Не так давно в продажу потупили точилки, которые одеваются на носок шины бензопилы. После включения вращения происходит автоматическая заточка цепей бензопил за счет заправки заднего угла абразивным материалом режущей кромки звена.

Конструктивные особенности

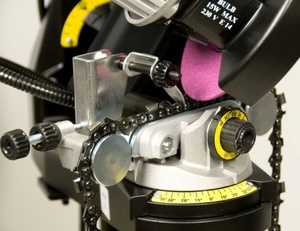

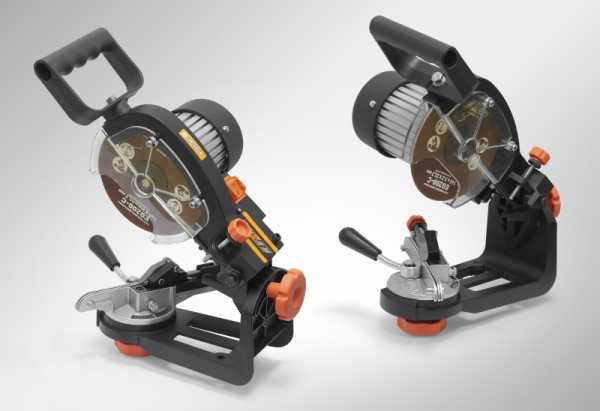

Станок, работающий от электричества, заточку производит абразивным кругом. Круг напоминает чашку, устанавливаемую на шлифовальный станок. Конструкции станков однотипные и состоят они из таких элементов:

основания или станины;
рабочего поворотного стола;
фиксатора полотна;
поворотного механизма с фиксацией положения;
электродвигателя;
абразивного круга;
защитного щитка;
рукоятки для опускания круга;
направляющих;
зажимных и установочных винтов;
установочного клина;
выключателя вращения.

На недорогих моделях фиксация пильной цепи обычно производится вручную. На дорогих и профессиональных станках данная операция автоматизирована наряду с подачей абразивного круга и поднастройкой подачи звеньев.

Критерии выбора

Если заточное устройство для цепей бензопил будет часто использоваться, то к его выбору следует подойти со всей ответственностью. На прилавках встречаются модели технические характеристики, которых значительно разнятся.

На что следует уделить внимание в первую очередь, чтобы выбрать хороший аппарат:

скорость вращения шпинделя с абразивным диском;
мощность электродвигателя;
возможность использования различных кругов;
комплектация;
материал;
возможность расширения возможностей.

Количество оборотов круга (угловая скорость) влияет на производительность заточки и мощность электродвигателя.

Так, профессиональные модели при частоте вращения круга 3000 — 4000 об/мин укомплектовываются двигателями мощностью 0,5 кВт. При этом скорость заточки снижается, но качество повышается.

Недорогие модели имеют частоту вращения от 5000 до 7500 об/мин, но при этом мощность двигателя не превышает 0,25 кВт. За счет увеличенной скорости используются недорогие двигатели.

Рассматривая комплектацию, необходимо обратить внимание на регулировку угла. При точной установке отпадает потребность в переустановке цепи. Механизм поднастройки позволяет уменьшить снимаемый слой металла с зуба и сделать их одинаковыми по размеру.

Если корпус станка изготавливается из пластика, то станина и рабочий поворотный стол должны быть изготовлены из металла. Пластик быстро изнашивается в течение короткого времени, и качество заточки падает.

Дополнительный функционал характерен для дорогих профессиональных моделей заточных станков. Они предназначены для повышения качества формирования режущей кромки. Обработка во влажной среде снижает нагрев, а значит, твердость металла не снижается. Влажная шлифовка предотвращает обильное искрообразование, снижает шероховатость поверхности. Автоматическая фиксация цепи на рабочем столе гарантирует, что профиль зуба будет постоянным.

Правила работы с аппаратом

Как определить, что цепь нуждается в заточке — при работе затупленным инструментом проявляются следующие признаки:

стружка выходит мелкая;
для работы необходимо прикладывать большую нагрузку;
на рез требуется больше времени;
пыль начинает гореть и появляется запах горелой древесины;
срез имеет темный цвет;
светлые участки зуба имеют цвет побежалости;
повышенный расход бензина.

Для восстановления остроты цепь снимается с шины.

Последовательность работ по заточке выглядит следующим образом:

Режущее полотно установить на рабочем столе. Настройка обработки производится по самому маленькому (изношенному) звену. Направление режущей кромки к стойке станка.
На рабочем столе установить необходимый угол в зависимости от типа цепи.
После опускания круга до упора настроить установочный клин на размер получаемого зуба.
Включить станок.

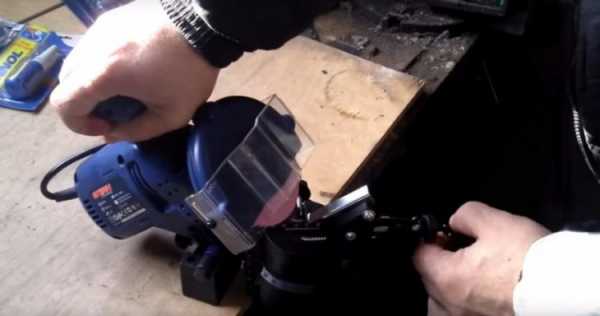

Держась за рукоятку, плавно опустить несколько раз заточную чашку. Глубина ограничивается высотой впадины лезвия.
Заточка производится в одном направлении. Затем стол поворачивается на другой угол и производится заточка оставшихся звеньев.
После окончания необходимо удалить остатки абразива и смазать маслом.

Фирмы-производители

Станок для заточки цепей бензопил, как выбрать из большого ассортимента производителей — лучше отдать предпочтение профессиональному оборудованию- например, Oregon и производителю пильного оборудования Sthil.

Среди бюджетных моделей широкой популярностью пользуются Sadko, Sparky, Forward. Отечественные производители на рынке представлены такими торговыми марками, как Калибр, Фиолент, Прораб.

Электроточилка, изготовленная различными фирмами, практически идентична. Конкуренция в данном секторе достаточно высока, что заставляет с повышением качества продукции снижать стоимость.

pochini.guru

Станок для заточки цепей бензопил: конструкция, виды, выбор

Бензопила — верный помощник плотника, строителя, лесоруба. Чтобы она работала производительно и безопасно, ее основной рабочий орган — цепь — нужно своевременно затачивать. Для этого подходит как простой напильник, так и многочисленные механизированные и автоматизированные станки.

Конструкция и принцип действия

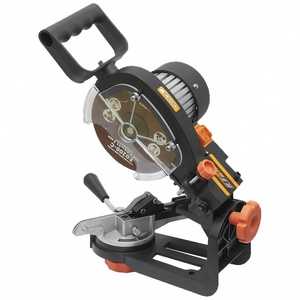

Станок для механизированной заточки цепей бензопил напоминает маятниковую пилу. В нее вставляется диск для шлифовки. Станина служит опорой качающейся на рычаге головке с электромотором и редуктором. На основании закреплены также настраиваемые зажимы для фиксации звеньев. Каждое звено затачивается отдельно, но на операцию уходит несколько секунд. В целом работа идет быстро. Кроме затачивания, установка позволяет и выровнять звенья по высоте. В качестве эталона выбирается наиболее сточенный зуб, все прочие выравниваются по нему. Такое выравнивание поровну нагружает все звенья, продлевая общий ресурс.

Продвинутые модели станков дают возможность затачивать и другие режущие поверхности- диски кусторезов, секаторы, прочий садовый инвентарь.

Виды оборудования

На рынке представлено много заточных станков для цепей бензопил разного уровня механизации и ценовой категории. Наиболее широко распространены ручные и автоматические виды агрегатов.

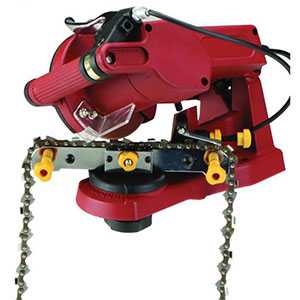

Автоматические станки

Там, где приходится пилить много древесины, а также в сервисных организациях применяют автоматические станки для заточки пильных цепей. Они снабжены электроприводом, высокопроизводительны, обрабатывают зубья с большой скоростью и высокой точностью, одновременно выравнивая их по высоте. Механизм подачи звеньев избавляет от многочисленных однообразных ручных операций.

Значимыми параметрами, влияющими на выбор модели, являются:

потребляемая мощность;
скорость вращения головки;
вес, размеры;
создаваемый воздушный шум.

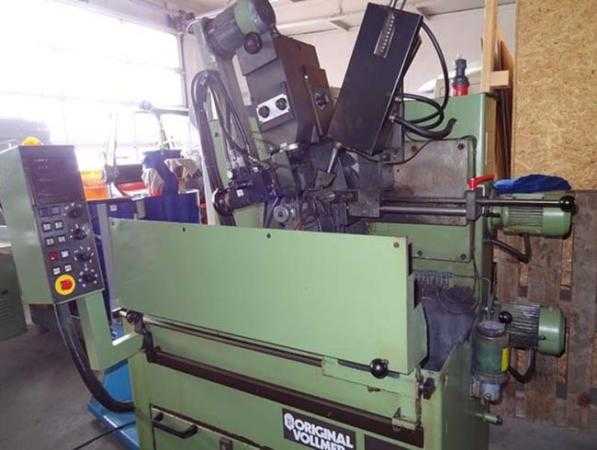

Станок- автомат для заточки пильных цепей разработан для массовой работы. Если потребность составляет одну-две операции в день- он не окупится.

Ручные станки

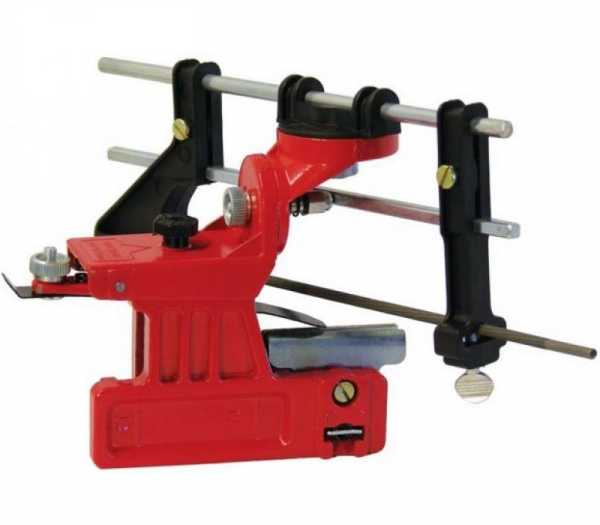

Для домашнего мастера или малого производства прекрасно подойдет ручной станок для заточки рабочих цепей бензопил.

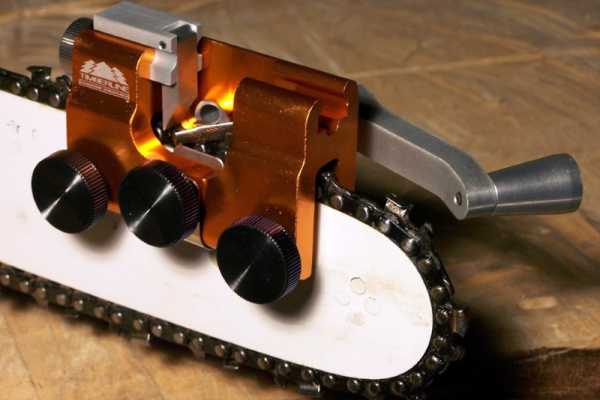

Встречаются сложные устройства с рабочей головкой, крепящиеся на шину бензопилы. Не менее популярны простые оправки, надеваемые поочередно на каждое звено и направляющие движения напильника под заданным углом.

Принцип действия у них общий- оправки фиксируют затачиваемое звено и направляют движения напильника под необходимыми углами.

Преимуществом таких моделей служит их доступная цена, малая масса, скромные размеры. Их легко перевозить рядом с пилой, выполняя затачивание прямо на рабочем месте.

Заточка цепей на стационарных и мобильных станках

Стационарные заточные станки крепятся постоянно на верстаках или специальных основаниях в помещениях инструментальных участков или мастерских.

Они отличаются высокой точностью установки углов и стабильно качественной заточкой. Механизм подачи позволяет выполнить работу быстро и не требует от оператора множества однообразных движений. Он должен правильно закрепить несколько элементов цепи в механизме подачи. Далее потребуется настроить угол заточки цепи, высоту зуба и выставить на механизме подачи число зубьев. Он же будет менять шлифовальные круги по мере их износа. Все остальное электростанок сделает сам и подаст сигнал об окончании заточки.

В ручных станках все операции выполняются вручную:

ослабление натяжения цепи бензопилы;
фиксации звена в оправку;
заточка зуба напильником;
перемещение звеньев цепи.

Высокое качество заточки на ручном станке требует приобретения определенного навыка. Важным достоинством служит то, что демонтировать цепь с шины не требуется, заточку можно выполнить прямо на рабочем месте.

Преимущества и недостатки ручных и автоматических моделей

Главное достоинство автоматических станков для бензопилы- их высокая скорость работы. На одном станке за смену возвращают в строй несколько десятков цепей.

Станок не требует постоянного вмешательства человека. Мастер заправляет звенья, настраивает угол заточки и включает механизм. Через десять- пятнадцать минут операция закончена, можно ставить следующую цепь.

В числе недостатков автоматов эксперты отмечают высокий износ зубьев. Заточку приходится повторять каждые 3-4 смены.

Несомненными достоинствами ручных оправок для бензопил служат:

низкая стоимость;
малые габариты и вес;
нет нужды в снятии цепи с бензопилы;
высокая мобильность.

Минусов у них два:

низкая производительность, на одну цепь уйдет не меньше часа;
высокие требования к навыкам точильщика.

Автоматические станки выигрывают там, где требуется точить много цепей. Ручные- там, где важно заточить звенья бензопилы непосредственно на рабочем месте.

Выбор заточного устройства

Перед выбором разумно будет решить, для каких конкретно целей оно будет применяться, сколько бензопил за смену предстоит обслуживать. Если это число значительно- выбор стоит подумать о покупке автоматического станка.

Следующим шагом нужно выбрать необходимый набор основных функций. К числу важных относятся:

поворотная головка;
механизм зажима;
автоматическая подача звеньев;
защитные приспособления.

Поворотная головка дает возможность быстрой и точной регулировки угла заточки. На моделях с неподвижной головкой угол приходится настраивать, поворачивая зажим. Защитные приспособления призваны предохранить оператора станка от раскаленных частичек металла, вылетающих из места контакта шлифовального круга с зубьями. Прозрачный кожух должен закрывать видимую часть диска, дополнительную защиту обеспечит прозрачный экран, позволяющий безопасно наблюдать за ходом заточки.

Многие продвинутые модели оснащаются целым рядом полезных дополнительных функций. Среди них:

возможность «мокрой» шлифовки, к месту заточки подается специальная жидкость, облегчающая работу и защищающая диск от перегрева;
регулятор натяжения цепи
быстрый зажим для звеньев и некоторые другие.

При выборе дополнительных функций следует учитывать, что любая из них повышает удобство применения, одновременно увеличивая цену станка. Поэтому нужно выбирать только те, которые смогут окупиться при вашем объеме работ.

Как точить цепь бензопилы станком

Последовательность действий, рекомендованная опытными специалистами, такова:

снять цепь с шины бензопилы, промыть для удаления остатков смазки и других загрязнений;
закрепить звено в зажиме;
выставить угол заточки;
выставить высоту заточки по самому низкому зубцу;
запустить электродвигатель и заточить первый зуб;
передвинуть цепь на одно звено и повторить операцию.

Далее следует перевернуть цепь и так же заточить другую сторону зубьев.

Самодельное точило для пилы

Многие домашние мастера стремятся изготовить заточной станок самостоятельно. Это представляется разумным выходом в том случае, когда объем заточки уже слишком велик для ручных приспособлений, но еще не оправдывает покупку дорогостоящего станка фабричного производства.

Для работы любого станка требуется надежная и крепкая рама, на которой закреплены его узлы и детали. Для самодельного точильного станка для бензопилы часто в качестве станины используют тиски среднего размера. На их губках крепится зажимное приспособление, изготовленное самостоятельно или заимствованное от ручного станка. В качестве точащего элемента часто применяют обычную болгарку, установленную на качающемся подпружиненном рычаге, как на маятниковой пиле. Угол заточки настраивается поворотным устройством тисков. Очередное звено фиксируется в зажиме, диск болгарки движением рычага приводится в соприкосновение с зубом.

Иногда вместо болгарки на маятниковом рычаге закрепляют малогабаритное электроточило с конусным абразивным кругом. Подбор механизмов, как правило, определяется тем, что есть под рукой.

Приобретение дорогостоящих комплектующих для самостоятельного создания станка для заточки бензопил не имеет финансового смысла. Как правило, за сопоставимую сумму можно купить готовый агрегат бытового класса. Он разработан специально для цепей бензопил, не содержит самодельных узлов неизвестной степени надежности и безопасности, с его помощью можно будет сразу приступить к заточке.

За время, потраченное на создание, доводку и настройку самодельного агрегата, можно будет успеть наточить все цепи в доме по несколько раз.

Кроме того, есть еще один выход: если точить цепь для бензопилы требуется редко, можно просто отдать ее в мастерскую.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

виды заточных станков, принцип работы заточного оборудования

При наличии дачного участка постоянно приходится иметь дело с распиловкой древесины. Это связано с подрезкой деревьев или кустарников. В процессе работы цепь быстро тупится. Чтобы восстановить ее функциональность применяется заточный станок для цепей. Такую работу можно проводить самостоятельно или воспользоваться услугами специалистов.

Устройство и принцип действия

Станок для заточки цепей бензопил представляет собой отрезной аппарат. Единственное отличие заключается в наличие диска для шлифовки. Основу конструкции составляет рама, на которую крепится подвесная головка. На ней устанавливается шлифовальный диск.

Во время работы, цепь зажимается в тисках, расположенных на опорной раме. Подвесная головка подводит шлифовальный диск отдельно к каждому зубу. Процесс заточки проходит быстро. При этом кроме основной обработки пильных элементов, идет устранения разнобоя высотных размеров цепи. Из всех зубьев выбирается наименьший и по его размеру выравниваются все остальные. Равномерность размеров обеспечивает оптимальное распределение нагрузки при работе бензопилы. Устраняется вероятность непредвиденных разрывов звеньев.

Некоторые модели станков обладают возможностью заточки и других садовых инструментов, например, отрезных дисков.

Признаки необходимости заточки

В процессе работы бензопилы зубья постоянно тупятся. Необходимое время заточки определяется признаками:

Начинается вибрация бензопилы. Она застревает в древесине и постоянно вырывается из рук.

Значительно больше времени уходит на выполнение обычной работы.
Появляется повышенный расход топлива.
Стружка становится более мелкой.

Заточку следует проводить вовремя, чтобы не приходилось снимать большой слой металла.

Виды заточных станков

Заточные станки для бензопил имеют ряд разновидностей. В зависимости от наличия привода они делятся:

Ручные;
Автоматические.

Кроме того, ручные аппараты разделяются на стационарные и мобильные.

Для первых готовится специальная поверхность: стол или верстак.

Мобильные устройства подводятся прямо к бензопиле. Аппарат крепится к шине с помощью винтов. Инструмент снабжен градусной шкалой, на которой устанавливается необходимый угол заточки.

Особенности ручных аппаратов

Станок заточной, для цепей бензопил работающий в ручном режиме, отличается пониженными оборотами шпинделя.

При этом имеется ряд преимуществ:

У такого станка значительно меньше стоимость.
Более высокое качество работы. Настройки совершаются 1 раз, при этом в качестве исходной точки выбирается наиболее сточенный зуб.
Нет зависимости от электрической сети.
Безопасность в работе.
Заточенная на таком оборудовании цепь, значительно дольше работает до следующей шлифовки.

Недостатком является длительность обработки зубьев.

Работа на автоматическом оборудовании

Подвижная головка, которая включает в себя двигатель, рукоятку, диск и защитный кожух, крепится на раме. Также здесь имеется шкала градации установки углов и регулировочные винты.

Такие станки имеют преимущества:

значительно сокращается время обработки цепи;
все зубья формируются на определенную высоту;
устройство имеет малый вес;
простота в эксплуатации.

К недостаткам относится перегрев двигателя при длительной работе.

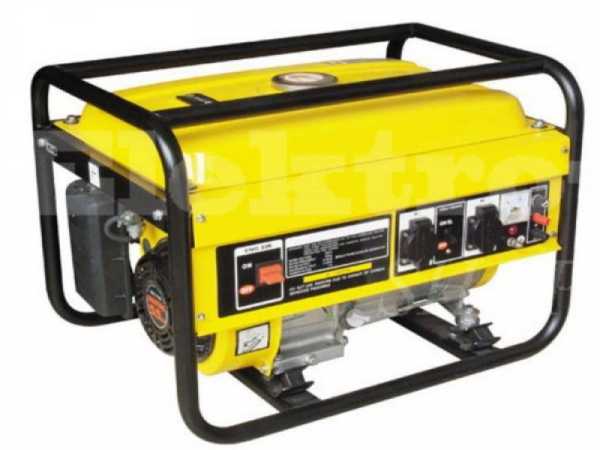

Учитывая, что для обработки цепи требуется электроэнергия, устанавливается такой станок только в том случае, когда объем работы большой. Без такого устройства не обойтись при шлифовке твердосплавных цепей.

Пошаговая инструкция состоит в следующем:

Цепь снимается с бензопилы и устанавливается в держатель.
Выбирается необходимый градус заточки заднего угла. Он может быть 50 или 60 в зависимости от типа пилы.
Фиксатор цепи упирается в рабочий зуб.
Теперь устанавливается основной угол заточки цепи. Он колеблется в пределах 25−30 градусов. Для продольного распила бывает 10.
Сверху опускается головка с диском и винтом регулируется глубина шлифовки.
Затем головка поднимается, винты затягиваются и аппарат запускается.
Диск опускается на зуб, и шлифовка ведется короткими отрезками. Это необходимо для исключения перегрева зуба.
После обработки цепи с одной стороны, поворотом суппорта идет работа со второй.

По окончании, цепь очищается от стружки и опускается в масло.

Критерии выбора аппарата

Важным критерием является стоимость. Однако нужно обращать внимание и на технические характеристики:

Частота оборотов. От этого зависит скорость выполнения работы. Диапазон бывает в пределах 3000−7500 об/мин. Минимальные обороты подбираются для дома.
Размер диаметра заточного круга. Если работа проводится на крупном предприятии, то эта величина составляет 400 мм. Для домашних условий достаточно 110 мм .
Мощность двигателя. Для бытовых условий мощность подбирается до 200 Вт. Если планируется выполнять большие объемы, то двигатель нужен от 500 Вт.
Учитывается комплектация и дополнительные функции. Сюда относится наличие экрана для защиты от искр, мокрая шлифовка, регулировка напряжения, наличие системы охлаждения.

Следует учитывать, что чем выше степень комплектации, тем выше стоимость оборудования.

При покупке бензопилы в первую очередь нужно позаботиться о возможности заточки для нее цепей. Такая работа будет проводиться регулярно, потому что тупятся они каждый раз после очередной обрезки древесины.

sotka.guru

Как выбрать станок для заточки цепей бензопил?

При частом использовании бензопил или электрических пил наблюдается затупление цепей, что сильно снижает эффективность работы с ними. Конечно, всегда есть вариант просто купить новую цепь, однако такое решение не будет выгодным с точки зрения вложения средств.

Если посмотреть на профессиональных лесорубов, то им в таком случае пришлось бы покупать новые цепи почти что раз в неделю. С этой точки зрения было бы куда более разумным инвестировать в приобретение станка для заточки цепей бензопил, который намного продлит срок службы цепи и, таким образом, сэкономит средства.

Поскольку к заточке часто прибегают и те, кто пользуется пилами реже, то приобрести такое оборудование было крайне выгодно так же и для частных мастерских, предоставляющих похожие услуги.

Важно разобраться в особенностях работы такого оборудования. По особенностях конструкции заточный станок напоминает монтажные пилы. Цепь фиксируется на опоре благодаря специальным поворотным зажимным тискам.

В то же время к каждому зубцу по отдельности подводится заточный диск. В зависимости от шага конкретной цепи определяется угол между плоскостью диска и самой цепью. Для правки и заточки режущих звеньев чаще всего используется заточный круг толщиной 3.5 мм.

Данный станок надежно закрепляется на опору, в роли которой может служить рабочий стол. Таким образом, надежно закрепленное оборудование такого типа гарантирует удобную и безопасную работу.

Как видно с рисунка выше, заточный диск располагается перпендикулярно цепи, что дает возможность сделать максимально острым каждый зуб. Есть возможность контролировать заточку каждого зуба по отдельности, что позволяет убрать малейшие неточности и сделать наиболее точной правку отдельных зубов цепи. Таким образом, можно максимально продлить срок службы такой цепи.

Особенности в работе

Большинство станков для заточки цепей являются малогабаритными и не требующими специальных навыков в использовании. Во время работы всегда важно помнить, что все зубы должны быть одинаковой высоты. Поэтому, перед заточкой важно найти наиболее стертый зуб, и в дальнейшем ориентироваться на него.

Зачастую, одна заточка длится всего несколько минут, что позволяет экономить свои силы и время по сравнению с ручной заточкой. Следует упомянуть о наличии ручных инструментов, работающих по принципу напильника и выполняющих те же функции . Они более энергозатратны с точки потраченного времени на работу с ними, и не намного экономнее в приобретении.

Видео: станок для заточки цепей бензопилы.

Из этого видео-урока хорошо видна не только малогабаритность станка и его правильное применение и сбор, но также и возможность использовать его даже в полевых условиях. Главное – наличие электричества, для чего может послужить Бензогенератор

Таким образом, видна целесообразность использования данного инструмента не только в специально оборудованных мастерских, но и, скажем, в домашних условиях или даже в лесу во время лесозаготовки.

Технические характеристики оборудования для заточки цепей

Заточные станки существуют различных мощностей, габаритов, скорости оборотов заточного диска и так далее. Для наиболее эффективного использования инструмента необходимо его правильно подобрать, ведь не всегда существует необходимость в дорогих промышленных станках, тогда как, с другой стороны, никому не хотелось бы сталкиваться с ремонтом станка из-за их чрезмерной перегрузки в работе.

Критерии при выборе:

Частота оборота шпинделя. Этот показатель является одним из важнейших при выборе подходящего оборудования. Оборудование, обладающее более высокими оборотами намного быстрее заточат цепь, но в то же время, обойдутся немного дороже. Поэтому, для применения на дому или в частной небольшой мастерской будет достаточно инструмента, работающего со скоростью в 3 000 оборотов. Тогда как для ежедневного применения при выполнении большого объема работ (для средних или пользующихся высокой популярностью мастерских) необходимо выбирать инструмент, показывающий 5 000 – 7 500 оборотов в минуту.
В зависимости от отрасли применения, необходимо выбирать также и станки с разным диаметром заточного круга. Так, на машиностроительных предприятиях будет смысл использовать оборудование с диаметром диска, равным 400 мм. Тогда как в быту или небольших мастерских большую эффективность покажет станок с диском до 110 мм.
В зависимости от частоты использования данной техники, необходимо выбирать мощность электродвигателя. Например, для применения на дому нету смысла покупать инструмент с высокой мощностью, будет достаточно и станков с мощностью, не превышающей 250 кВт. Тогда как для применения в профессиональных условиях, этой мощности может быть недостаточно, из-за чего рекомендуется применять станки с мощностью от 500 кВт.
Не менее важным будет выступать дополнительный функционал станка. К такому функционалу можно отнести возможность поворота шлифовальной головки, что значительно ускоряет процесс работы. Однако, снова-таки, приобретение такого оборудования не всегда эффективно из-за более высокой стоимости.

Расходные детали при работе с заточным станком

Как и любой инструмент, выполняющий заточку, некоторые детали станка не смогут служить вечно. Такой деталью является, конечно же, является диск для заточки цепи.

Из-за силы трения, которая постоянно воздействует на диск во время работы и большого количества оборотов, заточный диск не сможет служит вечно и относится к расходным материалам. Однако, при правильном использовании станка, такого диска хватает на долго и его замена будет обходится намного дешевле, чем покупка новой цепи.

Фирмы производители

Производством станков для заточки цепей занимаются как отечественные компании, так и иностранные. Часто их производят на дополнительных конвейерах и сами производители бензиновых или электрических пил. Так, известными отечественными компаниями, выпускающими этой инструмент для заточки цепей являются такие фирмы, как “Тайга”, известные своим качественной техникой.

Среди европейских же лидеров в производстве данного оборудования особо выделяется компания “Sparky Eltos AD”. Данная болгарская компания несомненным лидером по продажам электроинструментов в Европе и на Ближнем Востоке. Также можно обратить внимание на словенский бренд “Sadko” или английский “Forward”. Среди китайских производителей можно выделить компанию “Forte”.

Однако большинство этих фирм выпускают абсолютно аналогичную технику с точки зрения качества, эффективности и срока службы. Высока конкуренция на данном рынке только стимулирует различных производителей улучшать свое оборудование для правки цепей бензопил и следить за их высоким качеством. А приобретя такой инструмент, вы получите также хорошего помощника в работе.

Видео: как быстро заточить цепь бензопилы без станка.

Рекомендуем прочитать:

Заточка сверл своими руками

metmastanki.ru

Станок для заточки цепей бензопил

Для комфортной работы и ровных спилов необходим не только качественный и мощный инструмент, но и острая цепь. Заточить её можно вручную напильниками или станком для заточки цепей бензопил. Первый способ отлично подойдёт, если нужно лишь подточить затупленные лезвия зубьев, ничего не меняя при этом в них самих. Но если зубцы сильно потеряли свою форму, обработать их вручную будет сложно и займёт много времени. Поэтому в этом случае лучше использовать заточные станки, они помогут правильно и равномерно заточить все зубья.

Прежде чем использовать любой инструмент для заточки цепи бензопилы, необходимо ознакомиться с инструкцией, соблюдать правила эксплуатации и технику безопасности.

Виды и преимущества станков

Заточные станки выпускаются ручные и автоматические, каждый из них имеет свои положительные и отрицательные стороны. Ручные приспособления делятся на стационарные и мобильные. Первые устанавливаются на стол или другую поверхность, а вторые прямо на шину бензопилы. Снимать цепь в итоге не нужно. Мобильные станки для заточки цепей бензопил крепятся к шине винтами с двух сторон. На инструменте есть шкала с градусной разметкой, где устанавливается необходимый угол заточки.

При покупке ручного станка следует учесть, что в его комплект часто не входят напильники, так как их размер зависит от разновидности цепи.

Преимущества ручных приспособлений:

стоимость значительно ниже, чем у автоматического;
зубья затачиваются качественно и одинаково, так как настройки устанавливаются лишь 1 раз и по самому повреждённому из них;
для работы не требуется подключение к электрической сети;
безопасны в эксплуатации;
цепь, заточенная вручную, имеет более длительный срок эксплуатации, чем та, что заточена на электрическом инструменте.

Главное, верно определить нужный угол в зависимости от цели назначения цепи. К качественным ручным станкам для заточки цепей бензопил всегда прилагается таблица значений углов заточки.

Все зубья должны иметь одинаковую высоту, чтобы нагрузка на цепь распределялась равномерно. Если же один из зубьев заметно ниже, то риск, что цепь порвётся в этом месте, крайне высок.

К недостаткам ручных инструментов можно отнести только длительное время на обработку оснастки.

Автоматические станки

Электрическое приспособление для заточки цепей бензопилы внешне напоминает дисковую пилу, но установлено на раму. На ней располагается двигатель, рукоятка, заточный диск с защитным кожухом – всех вместе их называют подвижной рабочей головкой. Также на станке имеются винты для регулировки углов заточки, глубины, суппорта и фиксатора цепи, а на нижней части расположена шкала установки заднего угла.

Преимущества электрических станков:

для заточки понадобится намного меньше времени, чем если делать вручную;
при правильном подборе параметров и соблюдении правил эксплуатации все зубья будут абсолютно одинаковыми;
имеют компактные размеры и малый вес;
простая эксплуатация.

Основной недостаток – цепь быстрее стачивается, чем при обработке на ручном приспособлении. Нельзя слишком долго нагружать двигатель, иначе это приведёт к его перегреву. Для работы необходима электроэнергия.

Покупать автоматический станок следует тогда, когда нужно часто производить обработку большого количества оснастки. Так же он крайне необходим для твёрдосплавных цепей, которые невозможно наточить с помощью ручного набора для заточки цепи бензопилы.

Технология заточки и как узнать, что нужно точить цепь

Признаки, по которым можно определить, что зубья стали затупленными:

бензопила сильно вибрирует, застревает и пытается вырваться из рук;
время на распиливание требуется больше, чем обычно;
увеличился расход топлива;
стружка стала мелкой.

Чем раньше будет проведена обработка, тем меньше необходимо снять металла, а значит, цепь прослужит намного дольше.

Прежде чем начать работу, нужно выбрать самый мелкий зубец. Все параметры настраиваются по нему, чтобы все зубья были одинаковыми.

Пошаговая инструкция того, как заточить цепь на автоматическом станке своими руками:

Откручивается зажимающий оснастку винт, и она снимается с бензопилы;
Цепь устанавливается в держатель (поворотный суппорт), так чтобы звенья были направлены в сторону заточного диска.
Выбирается необходимый градус заднего угла верхнего лезвия (50° или 60° в зависимости от её типа).
Фиксатор цепи (лопатка) регулируется таким образом, чтобы он упирался в затачиваемый зубец.
По разметке шкалы с градусами устанавливается угол заточки цепи бензопилы. Он колеблется от 25° до 35°, а также может быть равен 10° для оснасток, предназначенных для продольного распила древесины.
Плавно опускается головка с заточным диском на цепь и с помощью винта регулируется глубина заточки.
Головка поднимается и после того как все винты крепко затянуты, устройство запускается.
Медленно опускается заточный диск и затачивается зуб несколькими короткими заходами, чтобы металл не перегревался.
Сначала проводится заточка с одной стороны, а затем суппорт поворачивается и обрабатывается цепь со второй.

Как только все зубья цепи заточены, следует тщательно очистить её от стружки и пыли, а затем опустить в масло. Это значительно продлит срок её службы.

После заточки зубьев обязательно проверить ограничители глубины. На большинстве типах цепей расстояние между их верхней кромкой и зубца составляет 0,65 мм. Ограничитель влияет на глубину врезания зубьев в древесину, поэтому для качественной и комфортной работы необходимо следить за его величиной.

Как выбрать станок

При выборе инструмента следует обращать внимание на его мощность и количество оборотов в минуту, а также на диаметр заточного диска, так как от него зависит цель назначения. Частота вращения влияет на производительность инструмента. Для домашнего использования подходят устройства с 3000 об/мин, а для обработки большого количества цепей следует приобрести станок мощнее – 4800-7500 об/мин.

Аналогично и с мощностью, если планируется применять его лишь несколько раз за месяц, то лучше взять средней мощности, тогда он не будет испытывать сильных нагрузок и дольше прослужит.

Цена заточного станка для цепей бензопил зависит от его характеристик и комплектации (наличие защитного экрана от искр, поворота головки, системы охлаждения, автоматического зажима тисков и так далее). Не стоит приобретать слишком дешёвые модели, особенно, если они полностью выполнены из обычного пластика.

Станок для заточки цепей бензопил — видео

glav-dacha.ru

Станок для заточки цепей бензопил: ручные и автоматические

Бензопила, а в особенности режущий элемент: цепь, выглядит как грубый и неточный инструмент. На самом деле, зубья расположены в строго выверенном порядке, и при должном состоянии инструмента, распил выглядит достаточно аккуратно.

Кроме того, с помощью бензопилы можно производить относительно точную обработку деревянных заготовок.

Все это справедливо лишь при условии остроты режущих кромок. Но классический точильный станок для этих целей не подойдет. А для ручной заточки понадобится уйма времени – количество зубьев измеряется десятками.

Если вы пользуетесь инструментом от случая к случаю, проблема не стоит внимания. Для регулярной работы бензопилы необходим станок заточки для цепей.

Зачем вообще точить зубья бензопилы?

И что происходит при работе изношенными зубьями.

Тупые режущие кромки создают излишнее натяжение цепи, особенно при поперечном распиле. Волокна древесины не режутся, а рвутся. Сочленения цепи изнашиваются быстрее, равно как и приводной механизм: шестерни, валы.
Дополнительная нагрузка на двигатель сокращает срок его службы, приводит к перегреву и повышению расхода топлива.
Необходимо прилагать больше усилий, оператор быстрее утомляется, снижается производительность.
Погружение пилы происходит неравномерно, инструмент может заклинить, возможны травмы.
Качество распила не выдерживает никакой критики, и не годится даже для подготовки дров на зиму.

Важно! Не существует установленного предела затупления цепи. Тем более, нельзя доводить зубья до критичного состояния. Это вредно и для бензопилы, и для лесоруба. Необходимо регулярно осматривать состояние, и проверять остроту инструмента.

Кроме того, на качество работы напрямую влияет правильная геометрия.

Устройство зуба бензопилы

Помимо ходовой части звена, режущий элемент состоит минимум из двух лезвий, каждое из которых выполняет свою задачу. Лезвия оснащены режущими кромками.

Углы заточки рассчитываются под каждую бензопилу: универсальные цепи работают неэффективно. Требования к геометрии кромок высокие, неравномерно заточенные несколько звеньев сводят на нет всю подготовительную работу.

Выполнить такую операцию вручную практически невозможно, необходимо использовать станок для заточки пильных цепей.

Принцип работы станка

Как и любое подобное приспособление, станок заточки для цепей фиксирует обрабатываемую кромку относительно наждака, и обеспечивает одинаковую глубину среза металла.

Учитывая большое количество обрабатываемых поверхностей на каждом звене, заточной процесс проходит в несколько этапов: обрабатывается одинаковая кромка на каждом зубе, затем положение наждака выставляется заново.

Вне зависимости от типа оборудования, заточный станок для цепей бензопил работает по одинаковому алгоритму: рабочая кромка стачивается до установленного ограничителя. Контролировать процесс «на глазок» нежелательно.

После обработки одной кромки, цепь перемещается на расстояние, равное шагу звена, и происходит обработка следующего зуба. Процедура небыстрая, но выполнять ее приходится не так часто (в противном случае вы просто сточите зубья за несколько приемов).

Перед началом работы выбирается наиболее изношенный зуб, и по нему производится правка остальных.

Маленькая хитрость!

Если один из зубьев изношен существенно больше остальных, не рекомендуется стачивать все кромки на такую же глубину. Есть смысл заменить испорченное звено.

Расходники для цепных бензопил не являются дефицитом: как правило, несколько звеньев входят в комплект поставки новой пилы.

Разумеется, в артелях по заготовке леса, или строительных бригадах, применяется автоматический станок для заточки цепей, с которым работает отдельный оператор.

Подобное оборудование рассчитано на стационарную установку, и требует подключения к электропитанию. Мастер лишь выставляет параметры угла заточки, остальной процесс происходит автоматически: станок самостоятельно перемещает цепь и выполняет проход наждака на нужную глубину.

Восстановление звеньев выполняется быстро, но за удобство и скорость приходится платить.

Для оптимизации работы, бригады стараются использовать однотипные бензопилы. При этом нет необходимости каждый раз перенастраивать заточное оборудование.

Виды приспособлений для заточки

Станки для заточки цепей бензопил подразделяются на две категории: автоматический и ручной. Ручные аппараты в свою очередь делятся еще на два вида: стационарный и мобильный. Рассмотрим особенности применения, достоинства и недостатки каждого устройства.

Автоматический станок

Может быть полуавтоматическим, в котором оператор вручную задает параметры и выставляет заточной механизм при смене режимов. На таком оборудовании автоматически осуществляется продвижение цепи, и перемещение привода наждака.

Преимущества: высокая эффективность, относительная компактность.
Недостатки: требуется вмешательство оператора, и разумеется, высокая стоимость. Применяется в бригадах с большим количеством инструмента (бензопил).

Полный автомат самостоятельно выбирает положение согласно установленной программе. То есть, оператор лишь устанавливает цепь в приемник, и следит за износом точильного круга. Такие станки способны обрабатывать любые виды режущих кромок, в том числе твердосплавные.
Несомненное достоинство аппарата – абсолютная универсальность и высокая скорость работы.

Недостатки: высокая стоимость (немногие артели могут позволить себе такие вложения), громоздкая конструкция (требуется отдельное помещение) и необходимость в квалифицированном персонале.

Такие агрегаты используются на заводах по производству бензопил и расходников к ним, а также в крупных сервисных центрах, оказывающих услуги по заточке цепей.

Ручной станок

Стационарные приспособления достаточно компактны, устанавливаются на обычном верстаке. Станок для заточки цепи представляет собой основание с направляющей для звеньев, на котором установлена подставка для наждака с координатным шарнирным механизмом.

Мастер закрепляет цепь (для обработки одной режущей кромки), и выставляет на координатном шарнире угол и глубину заточки. Наждак опускается вручную, после обработки звена, цепь перемещается на один шаг.

Когда однотипные зубья заточены по всей длине, производится перенастройка наждака на следующий угол. Процедура повторяется, пока не будут обработаны все звенья.

Преимущества – компактность и относительно невысокая стоимость, возможность контролировать процесс.

Недостатки: требуется подключение к электросети (хотя существуют ручные станки для заточки цепей бензопил с аккумулятором), для перенастройки требуется много трудозатрат.

Общий недостаток всех видов стационарных точилок: для обработки звеньев требуется демонтаж цепи с бензопилы. Мобильные приспособления имеют неоспоримое преимущество: заточка производится непосредственно на бензопиле.

Цепь не снимается, нет необходимости каждый раз разбирать агрегат и настраивать натяжение при обратной сборке. Разумеется, за это приходится платить (в переносном смысле, поскольку низкая стоимость как раз относится к достоинствам).

Работать не так удобно, как на стационарной точилке, требуется фиксация тяжелой бензопилы.

Фактически, вы получаете направляющую для напильника (утрированно говоря), которая обеспечивает правильный угол заточки с помощью струбцины.

Преимущества инструмента: дешевизна и мобильность. Заточку можно брать с собой к месту работ, она не требует электропитания. Еще один «побочный» плюс – полный контроль над процессом.

Оператор контролирует обработку с точностью до десятых долей миллиметра. Разумеется, качество напрямую зависит от квалификации. Недостатки – высокая трудоемкость и низкая скорость обработки.

Подобный станок для заточки цепей бензопил можно изготовить своими руками. Для этого понадобится струбцина и старая лучковая пила. Впрочем, и эти компоненты можно сделать самостоятельно.

Итог:
Ознакомившись с материалом, вы поймете, как правильно выбрать станок для заточки цепей в зависимости от интенсивности работ вашей бензопилы.

Если инструмент используется для массовой заготовки дров, либо при строительстве – достаточно ручной стационарной точилки (речь идет не о бригаде).

Для выезда к месту заготовки, можно обойтись мобильной точилкой. Вам не придется разбирать инструмент в полевых условиях. Сэкономить на станке можно и в случае, если бензопила используется нерегулярно (нарезать дров для камина).

При такой эксплуатации износ цепи минимален. Ну а для коммерческого применения инструмента, придется раскошелиться на автомат. Иначе эффективность работы вашей артели снизится.
Видео демонстрация работы полуавтоматического станка REZER EG85-C для заточки цепей бензопил

obinstrumente.ru
