Станок для заточки цепей бензопил своими руками

Содержание статьи:

Зубья цепи бензопилы тупятся довольно быстро. При беспрерывной работе править их своими руками приходится по нескольку раз в день. Если же на них попадает земля или мелкие камни проблема усугубляется деформацией. Вместо стружки из-под зубьев цепей полетят мелкие опилки и эффективность работы заметно снизится. При своевременных заточках снимается минимальный слой металла, увеличивается срок эксплуатации пилы.

Когда требуется заточка

ручной станок для заточки цепей

Зачастую пользователь не замечает затупления зубьев цепей бензопилы и продолжает работу. Снижается производительность работы, увеличивается расход топлива и нагрузка на механизмы, быстрее разрушаются шина и ведущая звездочка. Чтобы избежать этих неприятностей во время работы надо смотреть на состояние опилки. О необходимости правки цепи говорят следующие признаки:

  • размер стружки уменьшается;
  • опилка темнеет;
  • появляется обилие пыли.

О неполадках говорит и изменение усилия подачи. Острые зубья цепей начинают резать при минимальных подачах. Когда бензопилу приходится «заставлять» работать — зубья затупились. Она режет медленнее, требует больше усилий со стороны пользователя. Внимательный хозяин с первого взгляда на цепь заметит проблему.

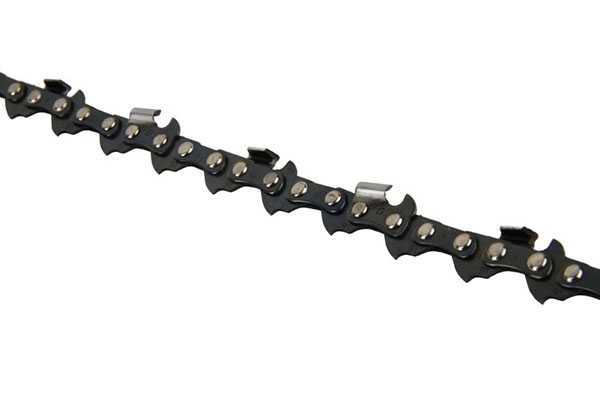

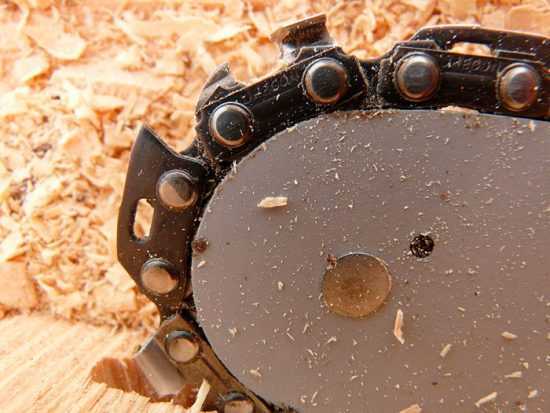

Форма зубьев цепи

Рабочие звенья любой бензопилы имеют несколько элементов:

  • основание;
  • стопор глубины;
  • лопатка.

Лопатка зуба снабжена двумя рабочими кромками: верхней горизонтальной и торцевой, которая расположена вертикально. Наилучшие результаты пиления возможны при определенных углах правки режущих кромок. Угол верхней режущей кромки создается спинкой зуба — этим местом бензопила врезается в дерево. Лопатка, ширина которой уменьшается назад, создает угол режущей кромки с торца, который отрезает стружку по бокам.

Плоскость скольжения, создаваемая краем торцевой режущей кромки, должна располагаться под углом 65 — 85 градусов. Наклон назад должен составлять угол в пределах 55 — 60 градусов. Основная рабочая кромка — верхняя, здесь основную роль играет верхний угол. Оптимальная форма верхнего угла формируется сочетанием всех изложенных параметров.

Чем выше показатель угла заточки, тем легче поддается пилению мягкая древесина. При работе с мерзлыми или плотными пиломатериалами предпочтительнее меньший угол, который делает движения цепи более мягкими, снижает биение.

Заточка в любом случае осуществляется в пределах 25 — 35 градусов. Только для продольного пиления зубья затачивают под 10 градусов.

Правила заточки зубьев

  • Показатели остроты угла рабочего звена и высоты ограничителя должны совпадать с указанными в паспорте;
  • Габариты зубьев должны быть одинаковыми;

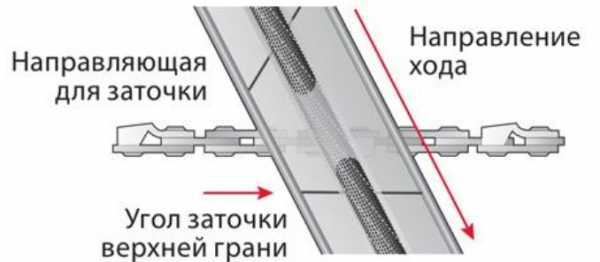

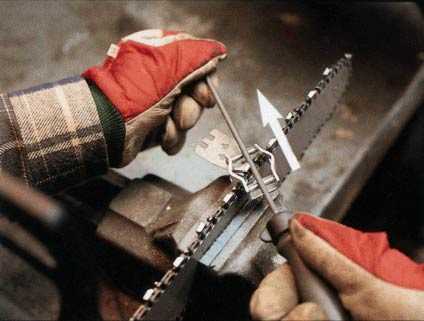

  • Зубья затачивают напильником круглого сечения малого поперечника, так как цепь изготавливается из относительно мягкого материала, а форма внутренней поверхности зубьев цепей округлая;

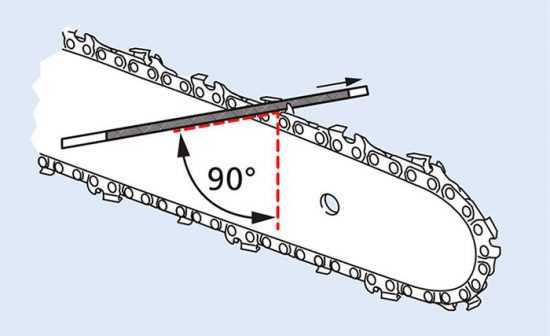

  • Во время работы напильник устанавливают под углом 90 градусов по вертикали и 10 (30) градусов по горизонтали. Чтобы правильно заточить цепь одним напильником требуется много времени и мастерство. Поэтому обычно для этого используют специальные станки и приспособления.

Когда бензопила используется от случая к случаю, достаточно будет набора заточника: два тонких напильника круглого сечения, плоский, фиксатор (тиски) и шаблон.

Виды оборудования

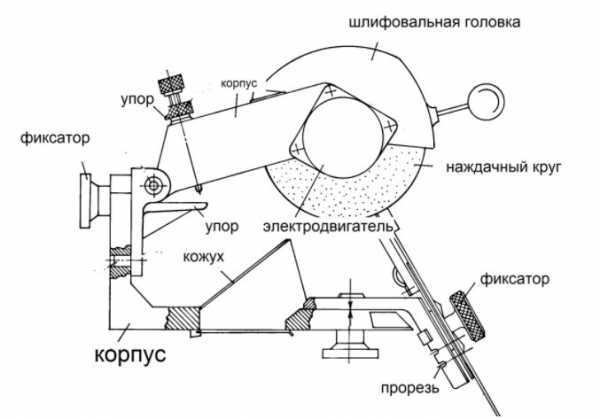

устройство стационарного станка для заточки цепей

Специализированное оборудование для правки цепей своими руками может быть мобильным или стационарным.

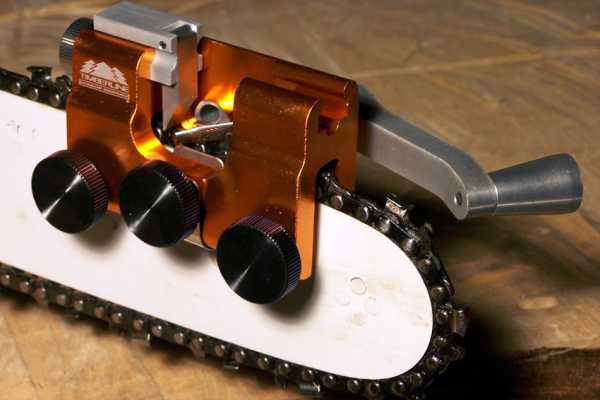

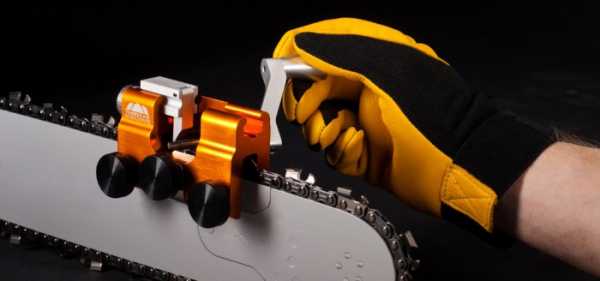

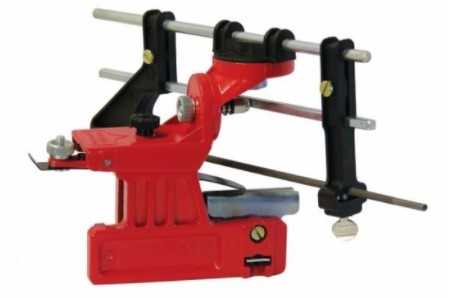

Мобильный ручной механизм

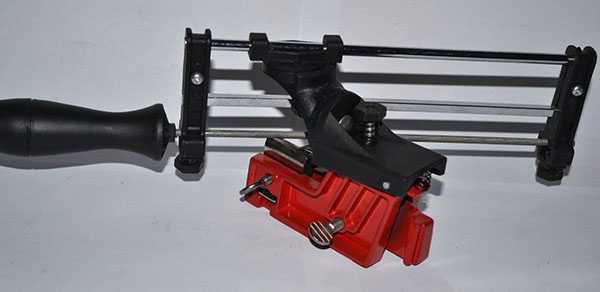

Конструкция ручных механизмов похожа на лучковую пилу, только вместо пильной кромки используется напильник круглого сечения. Преимущество работы с таким устройством: все рабочие края цепи выравниваются под единый стандарт. Параметры заточки выставляются своими руками перед началом работы.

Для обработки каждого зубца необходимо сделать несколько движений. Во время правки цепь фиксируется в специальном устройстве, удобно подающим ее звенья. Сделать самодельный механизм достаточно сложно, для этого нужны токарный и фрезерный станок, навыки обработки металла. Можно попытаться скопировать детали заводских устройств, взяв за образец модель из магазина. Вызывает сомнения целесообразность потраченных усилий, ведь цена ручных станков невелика, а купить его можно в любом магазине.

Серьезный недостаток ручного набора в том, что он рассчитан на цепи с шагом 3\8 дюйма и толщиной рабочих звеньев 1,3 миллиметра. Заточка ручным способом требует временных затрат. Если звенья серьезно повреждены, исправить их вручную не получится.

Поэтому для профессионалов предпочтительнее работать на автоматических и полуавтоматических станках. Качество заточки и производительность на них значительно выше.

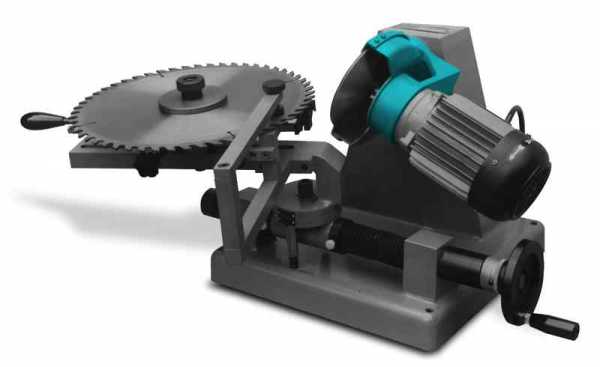

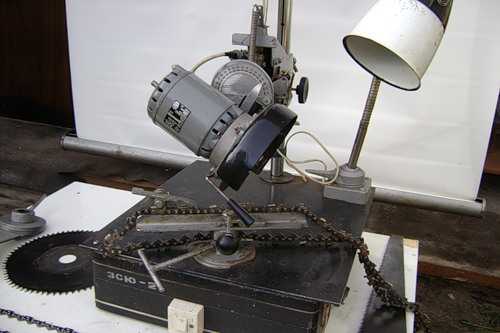

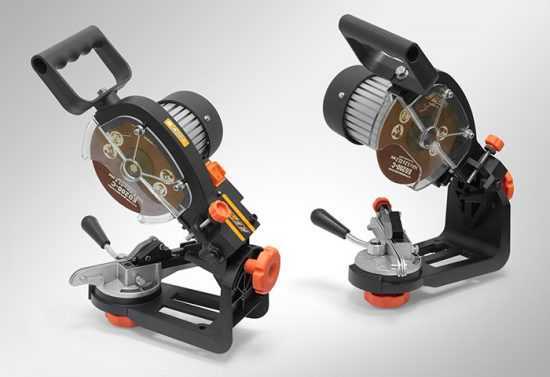

Стационарный станок

Стационарный станок с электроприводом позволяет задать все настройки, подводит абразивный круг к зубьям и некоторые модели сами затягивают тиски на звеньях. Это достаточно сложное оборудование, самодельных аналогов которого не существует. Своими руками можно сделать самодельную конструкцию попроще. Основные элементы станка: рабочая поверхность и электромотор, на вал которого надевается точильный круг.

Наиболее сложный в изготовлении узел — самодельный рабочий стол, на котором цепь закрепляется и подается под нужным углом к точильному кругу.

Положение звеньев бензопилы своими руками регулируется несколькими винтами, а чтобы добиться наилучшей точности самодельный станок оснащается шкалой.

Если конструкция станины освоена, можно подбирать электромотор:

  • мощность двигателя 250 — 550 Вт;
  • частота кручения 3000 — 6000 оборотов в минуту;
  • напряжение в сети 220 — 230 В, частота тока 50 Гц.

В станке используются алмазные диски толщиной не более 3,2 миллиметра.

Видеоролики с демонстрацией самодельных станков:

stanokgid.ru

Заточный станок для цепей бензопил — как выбрать и использовать

Заточной станок для цепей бензопил – это агрегат, который поможет быстро и качественно восстановить изношенные пильные элементы, и сэкономить на их регулярной покупке. Сегодня на рынке представлен большой выбор станков, поэтому неопытному владельцу бензопилы бывает достаточно сложно выбрать подходящую модель. Предлагаем изучить виды и особенности станков, а также ряд правил, которые следует соблюдать при их покупке.

Виды станков для заточки цепей бензопилы

Имеющиеся на современном рынке точильные станки делятся между собой по способу применения. В зависимости от этого, в продаже различаются такие виды агрегатов:

  • Станки ручного типа – как правило, это мобильные приспособления, которые можно переносить с собой и точить цепь в любое подходящее для этого время. Для этого ручная точилка цепей устанавливается прямо на шину пилы;
  • Станки электрического типа – это стационарные приспособления, для работы которых требуется подключение к электрической сети. Такая точилка цепей работает по предварительно заданным настройкам. Для этого оператор может заранее установить подходящий угол расположения цепи и ряд других параметров. При работе на такой станок могут устанавливаться заточные круги разного диаметра.

Если точить цепь требуется по несколько раз в день, а деревья расположены в непосредственной близости от гаража или дачи, то лучше всего отдавать предпочтение стационарному электрическому станку. Во всех остальных случаях подойдет ручной точильный станок для цепей бензопил.

Как выбрать заточной станок – правила и рекомендации

В большинстве случаев, основным критерием при выборе заточного станка является его цена. Однако на практике экономия собственных средств зачастую играет с покупателями злую шутку, ведь купив некачественный станок и использовав его всего несколько раз, владелец аппарата должен снова отправляться в магазин в поисках нового оборудования.
Чтобы этого не произошло, следует заранее изучить ряд правил, которые помогут определиться с подходящим агрегатом любому новичку. Выбирая электрическое заточное устройство, обязательно обратите внимание на такие параметры:

  • Скорость вращения шпинделя – этот показатель может быть разным. В некоторых моделях шпиндель вращается со скоростью 3 тыс. об./мин., а в других станках этот параметр значительно больше, и может доходить до 7 тыс. об./мин. От скорости вращения шпинделя напрямую зависит то, как быстро клепальный станок для цепей бензопил будет выполнять свою работу. Чем быстрее вращается шпиндель, тем выше скорость затачивания цепей;
  • Комплектация станка – от этого фактора зависит скорость настройки агрегата. К примеру, возможность отрегулировать угол заточки позволяет максимально сократить количество необходимых переустановок пильной цепи;
  • Мощность станка – от того, насколько мощным будет выбранный расклепочный станок для цепей бензопил, зависит производительность аппарата. Перед покупкой следует определиться, как часто вы точите цепь своей бензопилы. Чем больше количество заточек, тем мощнее установка вам понадобится;
  • Наличие у станка дополнительных опций – выбирая более дорогой станок для клепания, вы можете рассчитывать на ряд дополнительных приспособлений, которые дадут возможность улучшить качество заточки режущих кромок и существенно повысить безопасность при использовании станка. К дополнительным функциям станков относится наличие экранов и кожухов, защищающих глаза и кожу оператора от ожогов, устройства регулировки натяжения и охлаждения обрабатываемой цепи, системы автоматического зажатия тисков и возможность мокрой шлифовки.

Обратив внимание на все эти факторы, вы сможете правильно подобрать заточный станок с необходимым для вас набором функций.

Советы по использованию заточных станков

Для того чтобы выбранный вами заточной станок исправно служил на протяжении длительного времени, следует правильно эксплуатировать и обслуживать его своими руками. При работе со станком следует придерживаться таких правил:

  • Обязательно используйте средства личной защиты;
  • Отключайте станок от питания в случае скачков в электрической сети;
  • Регулярно осматривайте ротор станка на наличие абразивной стружки;
  • Регулярно меняйте насадки для заточки цепи;
  • Проводите смазку движущихся элементов станка.

Хранить станок для заточки цепи следует в сухом хорошо проветриваемом месте, чтобы не допустить образования коррозии агрегата. В случае поломки сразу же отключите прибор от питания и устраните неисправность.

sadovij-instrument.ru

Как сделать станок для заточки цепей бензопил своими руками

Главная » Станок » Как сделать станок для заточки цепей бензопил своими руками

Приспособление для заточки цепей бензопил

Приспособление для заточки цепей бензопил – самый необходимый инструмент при частой работе с пилой. Носить каждый раз цепь в сервисный центр или к знакомому мастеру – удовольствие не из дешёвых вариантов, а иногда и не всегда комфортный, к примеру, если бензопила взята с собой на дикий отдых, где попросту не к кому обратиться. Для каждого случая можно предусмотреть свой способ и соответствующий ему инструмент.

Приспособление для заточки цепей бензопил

Инструмент для заточки цепей бензопил

Для диких выездок не обойтись без целого набора инструментов. Его подбирают индивидуально под тип цепи. Для этого необходимо обратиться к сопроводительной документации, чтобы сделать правильный выбор и не испортить пильную гарнитуру. В состав походного набора входит пара напильников – цилиндрический (круглый) и плоский, а также крючок для чистки цепей. Круглый напильник обычно снабжается прямоугольной насадкой, которая служит для того, чтобы ограничивать движения напильника. Ранее пользовались только таким набором, но сейчас с развитием технологий ассортимент расширяется, и на рынке появились модели, заменяющие ручной кропотливый труд. Это станки. Они имеют небольшой вес, просты в использовании, потребляют незначительное количество электроэнергии или обходятся без неё. Примером такого изделия будет станок для заточки цепей Oregon 23736A относящийся к профессиональной линии.

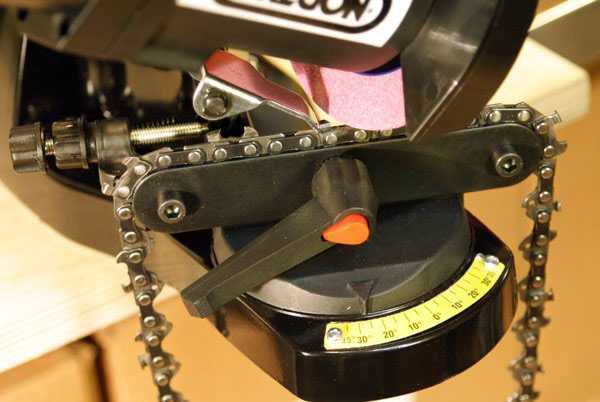

Станок для заточки цепей Oregon 23736A

Различают 2 вида станков – ручные и автоматизированные модели. При этом ручные лишь стабилизируют положение цепей относительно точильного элемента и фиксируют цепи, а автоматические, работают от электросети и упрощают саму операцию до элементарных действий. Некоторые электрические модели имеют даже светодиодную подсветку, которая облегчает процесс обработки. Однако в отличие от ручных станков электрическое приспособление для заточки цепей бензопил не имеет смысла брать с собой в дорогу. Если прибор будет использоваться только дома можно выбрать один из следующих: Sadko SCS-180, Forte CT3-100, Мотор СИЧ С3-150, Арсенал 3С-180, Wintech ECSS-280 PROFI. Для предприятия лучше выбрать нечто более мощное, например, Craft CSS-650 или Champion C2001.

Приспособление для заточки цепей бензопил Forte CT3-100

Как правильно точить цепь бензопилы

О том, как правильно использовать заточное устройство для цепей бензопил можно узнать из инструкции, притом, что работа с подобными приспособлениями, обычно находится на интуитивном уровне. Электрические модели имеют не более одной кнопки, которая подаёт питание, а регулировка осуществляется при использовании всего 1-2 винтов. Одни удерживают пильную цепь в статичном положении, а другие – регулируют степень стачивания обрабатываемого зубца. В электрических моделях также настраивается угол заточки. Для каждого типа цепей он индивидуальный, поскольку функциональное назначение цепных пил может быть разным, например, для продольной или, наоборот, поперечной распилки заготовок. Для его подбора они снабжаются шкалой и поворотным элементом, который имеет количество положений соответствующих числу делений от 0 до 30-35 градусов в зависимости от модели. При использовании подобных станков цепь снимается с пилы и затачивается непосредственно на нём.

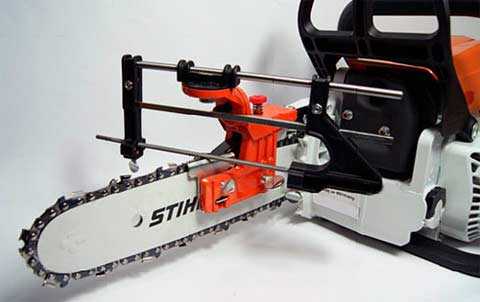

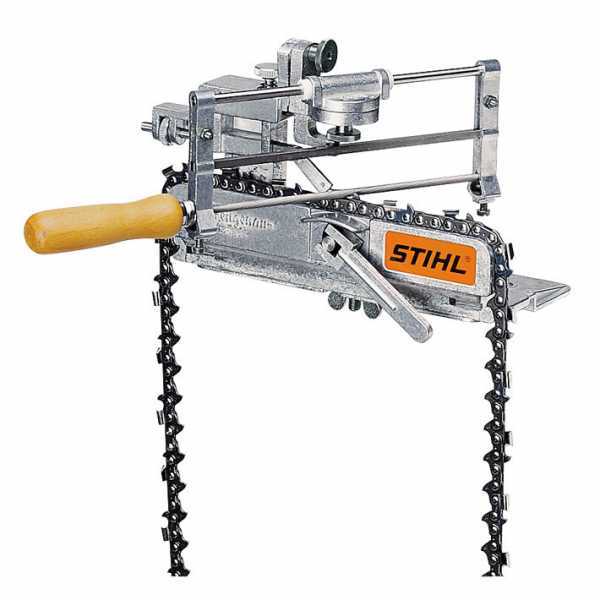

Станок для заточки цепей бензопил Штиль (Stihl) модели FG2 является другим примером. Он относится к ручным приспособлениям, которые не требуют разборки инструмента, а крепятся перед заточкой цепи непосредственно на шину и фиксируются винтами. Способ их использования гораздо ближе к обработке напильником, а вся конструкция больше схожа с монтажной пилой.

Станок для заточки цепей бензопил Stihl FG2

Если подобных инструментов под рукой не найдётся, придётся использовать напильник для заточки цепи бензопилы. Помимо круглого напильника потребуется шаблон-ограничитель. Они делятся на 2 вида. Одни монтируются на напильник, после чего требуется провести над каждым зубом цепи манипуляцию, следуя направляющим на шаблоне. Вторые крепятся непосредственно на шину, и могут 1 или 2 варианта обработки – для мягкой (soft) и жёсткой (hard) обработки.

Как сделать станок для заточки цепей бензопил своими руками

Любая заточка цепи бензопилы с помощью заточного устройства намного комфортнее, чем без него, поэтому многие умельцы пытаются создать нечто подобное своими руками. Это целесообразно в том случае, когда имеется большое количество цепей, на которых можно тренироваться и оттачивать работу своего станка. Наиболее правильный станок получается на основе электродвигателя малой мощности. Он будет приводить в движение абразивный диск. Сам диск можно использовать оригинальный от готового устройства, но его стоимость будет на порядок ниже готового изделия. Шарнир для диска создают на основе подшипника. Из имеющихся кусков металла делают основу и крепят на ней двигатель с диском. Вторую часть, удерживающую цепь делают на основе небольших тисков или их альтернативе.

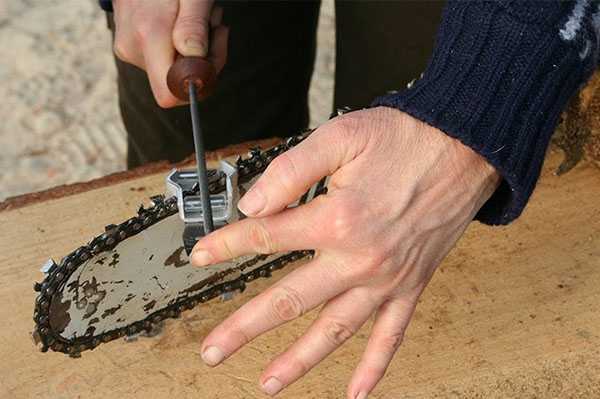

Процесс ручной заточки пильной цепи

Такое приспособление для заточки цепей бензопил можно сделать самостоятельно при наличии определённых навыков, предварительно рассмотрев инструменты и их модификации, имеющиеся в широкой продаже.

(Пока оценок нет)

benzopilu.com

Заточка цепи бензопилы своими руками — обзор вариантов

Правильно заточенная цепь – это одно из главных условий эффективной работы бензопилы. При желании заточить цепь бензопилы сможет каждый, однако, для этого потребуются определенные инструменты. Давайте узнаем, как наточить цепь бензопилы в домашних условиях при помощи различного оборудования.

Заточка цепей бензопил – когда и для чего выполнять процедуру?

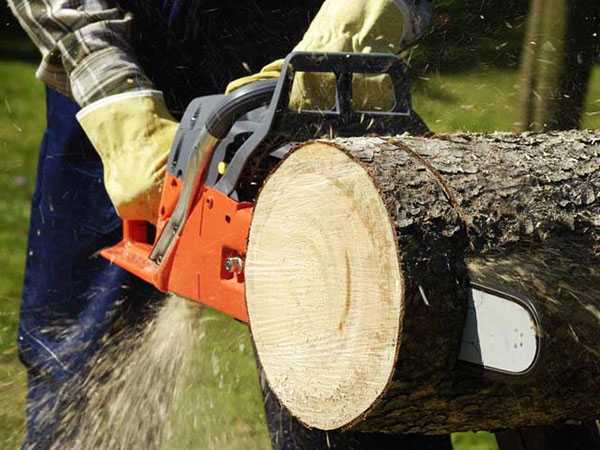

Каждый из нас прекрасно понимает, что распиливать древесину затупленной цепью будет достаточно проблематично. Однако применение плохой цепи бензопилы принесет и другие проблемы в виде повышенного износа основных деталей и механизмов садового инструмента. В первую очередь от распиливания затупленной цепью страдает поршневая группа и шестерни пилы. Кроме того, сильному износу поддается система зажигания и карбюратор инструмента.

Разобраться в том, что цепь вашей бензопилы пора точить, помогут несколько признаков. К ним относится:

  • Цепь постоянно провисает, что приводит к торможению распила и неточной работе пильного полотна;
  • Увеличивается время, необходимое для распиливания брусьев и бревен, шина с цепью не углубляется дальше внутрь распиливаемого материала;
  • Меняется внешний вид и структура опилок – они становятся мелкими, неровными и острыми.

При обнаружении одного из этих признаков следует отложить работу и немедленно произвести заточку цепи бензопилы. В противном случае вы рискуете повредить жизненно важные элементы и механизмы садового инструмента.

Чем лучше точить цепь бензопилы – виды инструментов для работы

Перед тем, как точить цепь бензопилы, следует определиться с подходящим для этой процедуры оборудованием. В большинстве случаев эксперты и профессиональные вальщики используют набор специальных инструментов, в состав которого входит:

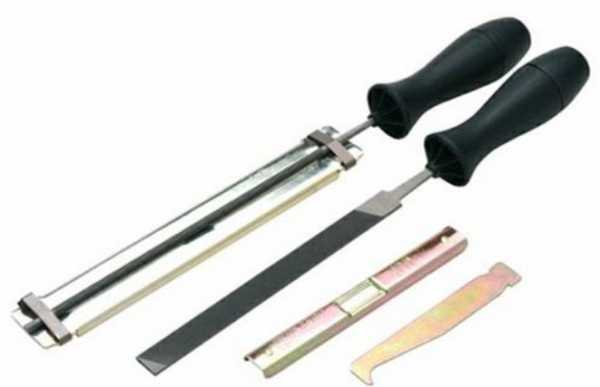

  • Круглый напильник – применяется в целях обработки режущих зубьев. Для более высокого качества заточки в паре с круглым напильником используется державка с линиями разметки – при работе они подскажут, в каком положении держать цепь. Для этого державку нужно установить на зубе, а напильник – под цепью;
  • Плоский напильник для заточки – используется в целях обработки ограничителя глубины цепи;
  • Шаблон – необходим для установки и соблюдения параметров заточки;
  • Крючок – с его помощью можно очистить цепь пилы от опилок.

Все напильники из набора должны обладать определенными размерами, иначе их применение не принесет требуемого результата. Немного реже специалистами используется станок для заточки цепей бензопил. С его помощью процедура восстановления пильного элемента своими руками выполняется в разы быстрее, однако транспортировать его при работе в лесу достаточно проблематично.

Имеющиеся на рынке станки могут быть двух типов:
  • Автоматический станок – позволяет заточить цепь пилы максимально быстро и эффективно. Перед работой потребуется выставить параметры заточки и вставить цепь – далее электростанок выполнит всю работу за вас;
  • Ручной станок – заточка с его применением отнимет немного больше времени и сил. Тем не менее, именно такой аппарат пользуются большим спросом за счет низкой стоимости и простоты конструкции.

Каждое приспособление для заточки цепей бензопил помогает сэкономить немалую сумму денег, ведь владельцу пилы не потребуется покупать новый пильный элемент сразу же после незначительного износа старой цепи.

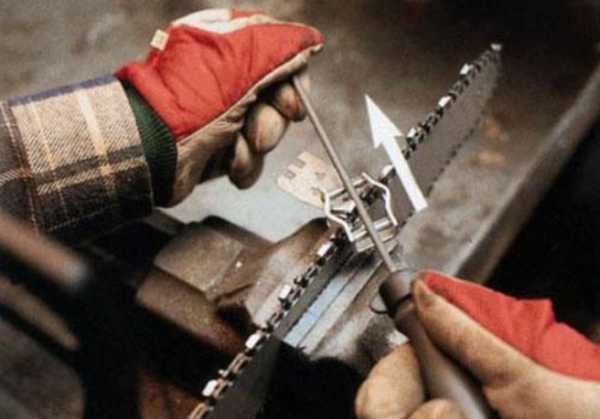

Правильная заточка цепи при помощи набора

Обработка цепи при помощи специального набора из напильников нередко выполняется профессиональными вальщиками прямо на рабочем месте в лесу. Использовать набор достаточно удобно за счет наличия в нем шаблона с правильной разметкой. Алгоритм заточки цепи при помощи напильников выглядит следующим образом:

  1. Для начала шину с установленной на ней цепью необходимо надежно зафиксировать;
  2. Далее начинается непосредственно процедура заточки – для этого выполняются плавные движения круглым напильником так, чтобы его верхний конец выступал над режущей частью зуба цепи примерно на 1/5;
  3. Все движения напильником нужно выполнять лишь в одном направлении;
  4. После пары заточек следует обязательно поправить положение ограничителя пропила.

Используя круглое или плоское точило, нужно придерживаться ряда определенных правил. К ним относиться:

  • Все ваши действия должны быть максимально аккуратными – если вы приложите слишком большие усилия, то появится риск облома режущего зуба;
  • Регулярно переворачивайте инструмент для заточки, чтобы избежать износа определенной его части;
  • Точите зубья цепи последовательно, один за другим, иначе высокого качества обработки достичь не удастся;
  • Каждый зуб цепи должен обрабатываться одинаковое количество раз и под одинаковым давлением напильником;
  • Если зубья цепи изношены неравномерно, то в качестве ориентира следует брать зубец с минимальной высотой.

Придерживаясь этих простых правил, вы сможете быстро и качественно заточить цепь своей бензопилы и продолжить распиливание древесины.

Как заточить цепь пилы посредством станка – изучаем порядок действий

Применение станка – это оптимальный вариант в тех случаях, если цепные зубья изнашиваются неодинаково, и вернуть их в нормальное состояние посредством круглого напильника не получается.

Используя станок, удается добиться максимально быстрого и качественного восстановления цепи бензопилы. Для этого сначала нужно выполнить контрольную заточку определенного зуба. После этого по заданным параметрам круг для заточки цепей бензопил выполняет обработку всех остальных зубьев. Вся процедура выполняется в такой последовательности:

  1. В первую очередь ослабьте винт регулировки зажима цепи;
  2. Закрепите бензопилу таким образом, чтобы заточный диск был направлен в сторону тех звеньев цепи, которые поддаются обработке;
  3. Далее потребуется определиться с тем, какие углы ставить на станке для заточки цепи бензопилы. Оптимальным параметром станет угол в 30 °;
  4. Заточка на станке выполняется последовательно или через один зуб. Более удобным и быстрым считается второй вариант, так как он не позволяет допустить ошибок.

После выполнения процедуры машинка отключается от питания, а винт регулировки натяжения цепи затягивается.

Как сделать станок для заточки цепей бензопил своими руками?

Есть ли смысл в изготовлении заточного станка в домашних условиях? Безусловно, есть, ведь сделав самодельный станок однажды, вам больше не придется покупать или одалживать наборы для обработки цепи. Кроме того, станок позволит выполнить заточку в разы качественнее и быстрее.

Вместе с тем, не стоит думать, что изготовление станка – это простое занятие. Существует ряд проблем, с которыми, так или иначе, придется столкнуться при изготовлении аппарата. Первая из них – это выбор материала для изготовления рабочего стола, на котором будет крепиться цепь, и осуществляться регулировка положения звена по отношению к точильному диску.

Чтобы подобрать стол, нужно обязательно учесть, что он должен быть максимально крепким, так как при работе станок будет издавать достаточно сильную вибрацию. Сделав стол, можно переходить к изучению чертежей. При помощи схемы вы сможете быстро сориентироваться при подключении определенных элементов станка и не допустить ошибок.

Порядок изготовления станка выглядит следующим образом:

  1. Надежно зафиксируйте стол на крепком основании;
  2. Установите на стол электрический двигатель, рассчитанный для работы от сети 220 В. Мощность мотора должна составлять не менее 250 Вт, а скорость вращения – от 2 до 5 тыс. об./мин;
  3. Далее к мотору нужно подключить абразивный круг, толщина которого не должна быть меньше 3,2 мм;
  4. Для регулировки положения абразивного круга его нужно крепить к мотору посредством системы винтов;
  5. Для того чтобы заточка зубов цепи выполнялась максимально точно, в верхней части стола следует закрепить градуированную шкалу. Дальнейшие работы по заточке цепи должны выполняться строго по указаниям шкалы;
  6. При желании над мотором можно установить щиток, который будет защищать глаза и кожу владельца от абразивной пыли.

Выполнив все перечисленные действия, вы получите надежный станок, который позволит быстро и качественно заточить цепь бензопилы. При необходимости вместо абразивного круга на электродвигатель может устанавливаться алмазная насадка, с помощью которой вы сможете заточить специальные цепи для продольного пиления бензопилой.

sadovij-instrument.ru

Заточка цепи бензопилы своими руками в домашних условиях напильником или электрической точилкой, видео

Правильная эксплуатация и уход значительно влияют на качество и производительность инструмента. Для комфортной работы нужно вовремя проводить заточку цепи бензопилы. Затупленную цепь можно отнести к специалистам или же заточить её своими руками, тем более что весь процесс не является особо сложным. Необходимо лишь приобрести определённую сноровку, так как зубья на ней имеют необычную форму.

Когда нужно проводить заточку и как об этом узнать

Проблемы, которые могут возникнуть из-за несвоевременного обслуживания цепи:

  • кривые спилы;
  • большая нагрузка;
  • повышенный расход топлива;
  • более быстрый износ ведущих деталей бензопилы и сокращение срока её эксплуатации.

Быстрота затупления зубьев зависит от частоты использования инструмента и условий. Достаточно всего пару раз зацепить землю или камни, и уже понадобится делать заточку цепи бензопилы.

Признаки, по которым можно узнать, что цепь затупилась:

  • инструмент пытается вырваться из рук, застревает;
  • сыпется мелкая стружка, практически пыль;
  • пила углубляется только при большом усилии;
  • увеличивается время распила.

Помимо этого, затупленные зубья можно просто внимательно осмотреть. Даже невооружённым глазом будут заметны признаки затупления.

Чем раньше проведена заточка цепи бензопилы, тем меньше металла стачивается, а значит, она дольше сможет прослужить.

Чем и как заточить зубья цепи

Зубья цепи для пилы имеют нестандартную форму. Состоят они из основания, лопатки и ограничителя глубины. Лопатка при этом имеет вертикальное лезвие и горизонтальное, спадающее под углом. Именно благодаря этим лезвиям бензопила распиливает древесину. Работают они по принципу рубанка, стёсывая кусочки, а ограничитель регулирует их толщину (разность по высоте между ним и горизонтальным лезвием и будет толщина стружки). Наточить цепь бензопилы можно ручным методом или с помощью станка.

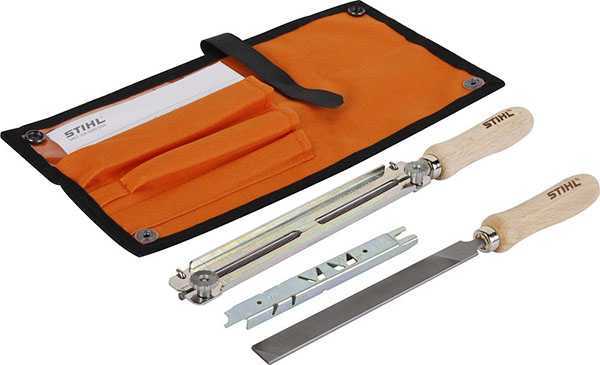

Наборы для заточек

Один из самых распространённых способов – это с помощью набора, состоящего из круглого и плоского напильников, державки, шаблона для ограничителя и крючка, используемого для удаления опилок. Для правильного расположения державки на неё нанесены специальные разметки, позволяющие определить верный угол для заточки. Устанавливается она на верхнюю часть зуба и ограничителя, круглый напильник при этом остаётся под ней и располагается как раз возле лезвия. Благодаря державке напильник находится на правильной высоте, а точнее, на 1/5 выступает над лезвием. Для заточки режущего зубка используют только круглые напильники, так как контур зуба имеет округлую форму.

Наборы необходимо приобретать, учитывая размер шага цепи. Нельзя использовать один и тот же комплект для заточки разных цепей.

Перед тем как начать точить цепь бензопилы в домашних условиях, шину нужно закрепить в тиски или с помощью струбцины, главное, чтобы пила не шевелилась во время обработки. Установив державку согласно разметкам, начинают плавно и не слишком надавливая, двигать напильник строго от себя 2-3 раза. Аналогичные действия повторяются и со всеми остальными зубцами. Напильник время от времени нужно переворачивать, чтобы не было одностороннего износа. Сила давления и количество движений для всех должно быть одинаковым, это необходимо для равномерной заточки всех зубцов. Если они будут разными, то в цепи могут образоваться трещины, что приведёт к её поломке.

Чтобы работать было удобнее, сначала затачиваются зубцы с одной стороны, а после них пилу переворачивают и выравнивают зубья с другой.

Точить начинают с самого маленького зубца, чтобы длина всех остальных была одинаковой с ним. После того, как работа по обработке лезвий закончена, переходят к ограничителям. Сверху на цепь устанавливают шаблон из комплекта в таком положении, чтобы ограничитель находился в отверстие. Выступающую часть стачивают плоским напильником.

На видео показан пример того, как точить цепь бензопилы напильником:

Есть другой набор, который вместо державки, имеет один шаблон, как для заточки лезвия, так и для стачивания ограничителя. Устанавливают его так, чтобы цепь попадала в отверстия. После чего круглый напильник накладывается сверху на ролики и подводится под лезвие. Во время заточки нужно следить, чтобы он всегда был параллельно боковым граням шаблона.

Для ограничителя есть 2 отдельных отверстия, с надписью Soft, что значит для мягкой древесины, и Hard – для твёрдой. Выступающую часть из прорези, стачивают плоским напильником.

Заточка проводится только от себя и плавными движениями, количество последних должно быть одинаковым для всех зубьев.

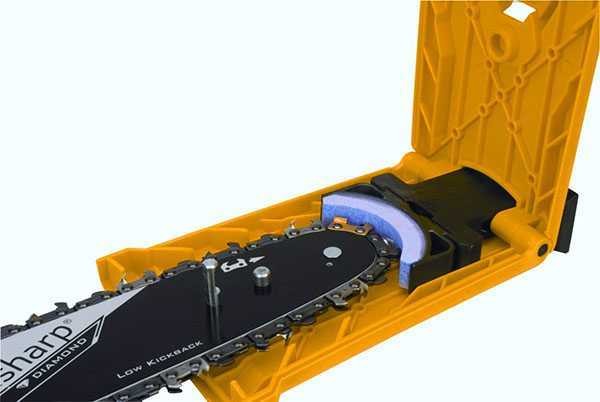

Система PowerSharp

Эта система позволяет заточить цепь за несколько секунд, даже не снимая её с шины. В комплект входит цепь PowerSharp, абразивный брус, пильная шина и заточное устройство. Для того чтобы заточить им цепь, понадобится сделать следующие 3 шага:

  • установить шину и цепь PowerSharp;
  • внутри заточного устройства закрепить брус, после чего его устанавливают на шину;
  • конец бензопилы упирают в какой-либо предмет и запускают на пару секунд.

В видео ниже показано более подробно, как заточить цепь бензопилы своими руками с помощью этой системы:

Ручные и электрические станки

Если зубья сильно сточились, и режущее лезвие потеряло свою форму, то выравнивать их вручную займёт много времени. В этом случае обычно используют ручной станок или электрический с кругом для заточки. Первый тип устройства имеет вид лучковой пилы с круглым напильником. Станки бывают стационарными и мобильными, которые можно установить прямо на шину.

Настраивать необходимые параметры начинают с самого маленького зубца. После того, как все зубья заточены и выровнены, круглый напильник заменяют на плоский, чтобы провести заточку ограничителей.

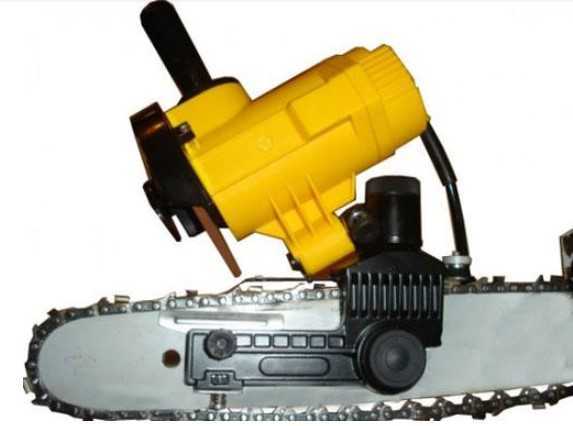

Преимущество электрических станков в том, что диск подводится прямо под затачиваемое лезвие. К тому же качество заточки в этом случае гарантированно и все зубцы будут одинакового размера.

В видео ниже показан пример заточки бензопилы своими руками с помощью электрического станка.

Сначала всегда затачиваются лезвия, а лишь потом ограничители.

Угол заточки можно менять – это зависит от цели назначения. Для распила твёрдой древесины используют меньший угол, а для мягкой больший. В любом случае он должен быть от 25° до 35°. 10° угол применяют для цепей, предназначенных для продольного разреза.

www.glav-dacha.ru

Заточка цепи бензопилы своими руками: тонкости, эффективные способы

Качество строительного инструмента – вопрос не просто эффективности, но и безопасности работы. Именно поэтому следует тщательно следить за состоянием рабочих частей любого инструмента и бензопилы в том числе. Необходимо своевременно затачивать цепь и при этом не обязательно обращаться к специалисту: можно осуществить весь процесс самостоятельно. Далее подробно о технологии заточки цепи бензопилы своими руками (прилагается видеоинструкция).

Заточка цепи на бензопиле: необходимость процедуры и тонкости ее осуществления

Чтобы не потратить свое время напрасно, необходимо точно знать, что цепь на бензопиле уже затупилась. Определить это достаточно легко. Так, хорошо наточенная пила мягко и быстро входит в дерево. Если чувствуется хотя бы малейшее сопротивление во время работы с деревом, это – первый признак того, что цепь уже затупилась и не следует затягивать с ее заточкой. Дело в том, что изношенность цепи может повлиять следующим образом на очень важные показатели:

  • уменьшается производительность инструмента;
  • усиливается нагрузка на мышцы тела;
  • расход топлива сильно увеличивается;
  • звенья цепи испытывают перенагрузку, тем самым сокращается срок эксплуатации инструмента.

Чтобы должным образом осуществить заточку цепи бензопилы, необходимо иметь особую сноровку, а она может появиться лишь в том случае, если имеется представление об особенностях строения пилы. Дело в том, что зубья цепи отличаются достаточно сложным и необычным строением, соответственно, процесс заточки превращается в достаточно кропотливое дело.

Итак, край цепи густо покрыт зубьями, которые имеют 2 кромки: верхнюю и боковую. Одно звено цепи представлено основанием, лопаткой и ограничителем глубины.

То, насколько быстро цепь пилы затупится, зависит напрямую от нагрузки на инструмент и условий, в которых осуществляется работа. Так, достаточно лишь пару раз попасть пилой по камню или земле и придется точить цепь.

Оптимальные способы заточки цепи бензопилы

Существует несколько способов заточки бензопил, каждый из которых имеет свои преимущества и особенности. Далее детально о каждом из них.

Заточка напильником

Заточка напильником – один из наиболее распространенных, простых и эффективных способов заточки пилы. Чаще всего в специализированных магазинах продаются готовые наборы (иногда вместе с пилой) для заточки электро- и бензопил. Простейший набор состоит из следующих элементов:

  • напильника цилиндрической формы, установленного в державку;
  • плоского напильника;
  • крючка и шаблона для определения нужной глубины ограничителя.
Заточка с помощью напильника

Действовать напильником для заточки зубьев цепи следует осторожно, плавно, без излишнего давления на инструмент. Перед началом работы желательно закрепить шину. После этого можно приступать к работе. Итак, устанавливаем державку на затачиваемый зуб, удерживаем ее в одном положении и слегка прижимаем напильник к затачиваемой кромке. После этого делаем несколько плавных движений от себя.

Повторяем процесс аналогичным образом со всеми остальными зубьями. При этом следует помнить о том, что все зубья должны быть заточены одинаково. Добиться этого можно, применяя для заточки каждого зуба одинаковую силу и осуществляя при этом равное количество движений.

Совет. Во время процесса заточки зубьев цепи необходимо периодически поворачивать напильник по кругу. Это позволит избежать сильно выраженного износа точильного инструмента с одной стороны.

Заточка болгаркой

Данный способ считается одним из самых простых и доступных, но с одной оговоркой: при наличии под рукой болгарки и умении ею пользоваться. В противном случае, процесс заточки может быть не таким уж и простым.

Заточку можно провести с помощью болгарки

Особенность данного метода заточки состоит в том, что цепь не нужно снимать с пилы во время заточки ее зубьев. Для заточки следует подготовить уже использованный ранее диск по металлу толщиной около 2,5 мм.

Болгарка должна быть выставлена на минимальные обороты, а сам процесс необходимо осуществлять, постепенно двигаясь по порядку от одного зуба к другому.

Заточка на станке

К сожалению, в некоторых случаях недостаточно ручного способа заточки зубьев. Это происходит в том случае, когда пила использовалась столь часто и без оглядки на последствия неаккуратного использования, что кромка лезвия превращается в нечто бесформенное. Именно для таких случаев оптимальным вариантом можно считать станок.

Для заточки зубьев цепи чаще всего используют один из следующих типов станков:

  • Ручной станок. Это скорее особое приспособление, нежели станок. Рабочая часть ручного станка схожа с лучковой пилой, правда, используется здесь напильник цилиндрической формы. Механизм такого станка довольно непрост, но при тщательной настройке способен совершить процесс заточки точнейшим образом.
  • Электрический станок. Заточку осуществляет непосредственно абразивный диск, встроенный в станок. Автоматическая настройка позволяет задать оптимальные параметры быстро и наилучшим образом. Дополнительно к станку в некоторых случаях идет защитная маска, которая предотвратит попадание в глаза искр и стружки.

Вот и все, что необходимо знать, для того чтобы быстро и грамотно осуществить заточку цепи. Удачи!

Как быстро заточить цепь бензопилы: видео

dachadizain.ru

i-perf.ru

Ручной Станок Для Заточки Цепей Бензопил • AURAMM.RU

Заточка цепи бензопилы самостоятельно

Зуб цепи строгает древесину подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Интенсивная работа пилы приводит к быстрому затуплению цепи. На протяжении }учебника дня потребуется несколько заточек. Усугубляет проблему что на первых порах, что зуб быстро тупится повстречавшись с грунтом. Достаточно один-два раза зацепить шиной почву, не работу есть вариант прекращать. стружка становится мелкой, не пила перестает углубляться в дерево.

Чем лет 30 затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, естественно. срок службы пильной цепи более продолжительный. Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка.

В данном случае бензопила должна срочно затачиваться. Не пилите затупленной иначе говоря дефектной пильной цепью. следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Сегодня, это означает уменьшение производительности, большой расход топлива не повышенный износ всех узлов бензопилы.

Параметры зубьев цепи

Для достижения оптимальных режущих свойств, лезвиям зуба придаются определенные углы. Спадающая под углом назад спинка зуба формирует задний угол верхнего лезвия. Такой угол нужен для врезания верхнего лезвия в древесину.

Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия. } миф угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. Передние углы у разных типов цепей варьируются от шестьдесят до 85°.

Читайте так же

Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.

Этот расхожий слух угол измеряется относительно плоскости скольжения режущего звена не, отталкиваясь от типа пильной цепи, значимо от 50° до 60°. Верхнее лезвие является главным лезвием, а задний угол верхнего лезвия. это наиболее важный угол. Задний угол верхнего лезвия с определенной сложностью поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки иначе говоря угол в отношении получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки конечно изменять, отталкиваясь от случая применения. Основное правило: чем чем просто угол заточки, тем выше производительность резания при распиле непромерзлой мягкой древесины. Уменьшение угла заточки при распиле промерзлой не/как еще его называют твердой древесины способствует более плавному ходу пилы не уменьшению вибрации. Однако, следует избегать угол заточки более 35° не менее 25° (исключением являются цепи для продольного распила, у которых } миф угол равен 10°).

Передний угол, угол заточки не угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины не передней кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) не, тем самым, производительность. Расстояние ограничителя глубины устанавливается исходя из шага цепи не вида исполнения. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату не вибрации цепи. Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается по причине уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании. через 5-10 заточек цепи.

Станок для заточки цепей,совет новичкам,часть первая.

Данном видео я расскажу об основных заточных устройствах не правилами пользования ими.

Общие правила заточки цепи бензопилы

Приспособления для заточки цепей

На державке с круглым напильником имеются линии, позволяющие правильно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в согласовании с линиями ориентации. Здесь сама пластина опирается на верхнюю кромку зуба не ограничитель глубины, а напильник располагается под режущей кромкой.

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Используйте только специальные напильники для заточки пильных цепей.

Загодя до того как затачивать цепь бензопилы, желательно закрепить шину. При заточке необходимо, сохраняя положение державки не прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Не обязательно стараться нажимать на напильник слишком сильно, движения должны являться плавными не размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Таким же образом затачиваются что остается сделать нашему клиенту остальные зубья. Удобнее сначала заточить зубья одной книги направления, после этого сменить положение не проделать то же самое с зубьями другого направления.

Читайте так же

При заточке всех зубьев делайте одинаковое число движений напильником при одинаковом давлении. Используя этот факт получится одинаковая длина зубьев. Что остается сделать нашему клиенту режущие зубья как правило имеют одинаковую длину. Разная длина зубьев является причиной неравномерного хода цепи не образования там трещин. Если длина зубьев неодинаковая, что остается сделать нашему клиенту режущие зубья обязаны} быть опиливаться на длину самого короткого зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этой цели ему накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, не плоским напильником стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются в некоторых магазинах торгующих инструментом, крапива здесь продаются различные наборы не отдельные напильники (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена вам больше понравятся выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также используется круглый напильник, для заточки ограничителя глубины. плоский. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так не ограничителей. В начале он накладывается на цепь таким образом, чтобы как нефть попадала в его прорези. Напильник, наложенный на шаблон не подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника является параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле какой} {занимается написано SOFT (для мягкой древесины) или HARD (для твердой). Так же как и если проход первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

Станки для заточки цепей бензопил

Фирма Stihl выпускает две модификации ручных станков. стационарную FG два не мобильную FG 1, устанавливаемую прямо на шину. Встречаются аналоги менее известных фирм, соизмеримые в ценовом плане с более простыми приспособлениями описанными выше, крапива это.

Рабочая часть этих приспособлений конструктивно напоминает лучковую пилу, куда вместо полотна пилы вставлен круглый длинный напильник. FG один не FG два не столько затачивают цепи, но и одновременно правят их, подгоняя длину верхней кромке всех зубьев под один размер. по самому меньшему зубу, который принимается за контрольный. Довольно сложный механизм настройки позволяет выставить что остается сделать нашему клиенту необходимые параметры. Заточка производится 2-3-мя движениями, после этого приступают к следующему зубу, сохраняя тут нашему клиенту остается настройки, которые делались для контрольного зуба. Этим обеспечиваются одинаковые параметры заточки для всех зубьев. При стачивании ограничителя, круглый напильник меняется на плоский.

Прост не удобен в процессе применения электрический заточной станок для цепей бензопил. Он обладает системой настройки, позволяющей установить цепь под нужным углом не подвести диск точно к затачиваемой кромке. Бывают станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

Читайте так же

auramm.ru

Заточной станок для цепей бензопил цена, характеристики, выбор моделей


Строительство ни одного дома не обходится без использования надежного и качественного оборудования. При этом часто приходится выполнять работы, связанные с обработкой, порезкой дерева, обрезкой кустарников и деревьев.

Именно поэтому такой популярной в домашнем хозяйстве в последнее время становится бензопила. Этот инструмент просто незаменим во многих сферах трудовой деятельности. Интенсивное использование пилы приводит к тому, что изнашиваются зубья цепи, и поэтому периодически их приходится затачивать.

Содержание статьи:

Особенности заточного станка


В современной строительной сфере заточной станок для цепей бензопил, цена на который может быть вполне приемлемой, используется для восстановления рабочего состояния пилы. Можно пользоваться несколькими способами заточки цепей, одним из которых является ручной метод, подразумевающий использование напильника. Но, если вы пользуетесь бензопилой регулярно, то лучше всего приобрести специальный заточной станок – это устройство позволит значительно сократить трату сил и времени на подготовку пилы к работе. Основной целью такого станка является правильная заточка цепи, что позволит сделать будущие работы более высокопроизводительными. Кроме того, значительно увеличится срок эксплуатации и стабильность работы пилы.

Преимущества инструмента для заточки


Цена заточного станка для цепей бензопил позволяет владельцу данного инструмента сэкономить большую сумму, поскольку отпадает необходимость реально осуществлять ремонт пилы. Однако это далеко не самое главное достоинство этого инструмента. С помощью станка для заточки можно очень легко и просто восстановить рабочее состояние цепи. Далее обратите внимание на тот факт, что данное устройство занимает немного места, при этом отличается высокой производительность, экономичностью, а по скорости и качеству выполненной работы вообще не сравнится с напильником.

С помощью станка вам удастся затачивать не только резные кромки разных видов пил и моделей. К примеру, можно будет с такой же легкостью восстановить затупившиеся колющие, режущие инструменты, подправить сверла, резцы и др. Удобство заточного станка для цепей бензопил по ценам, приемлемым для каждого, заключается также в том, что отпадает необходимость регулярно возить цепи в специальные сервисы для заточки. А ведь при этом не рекомендуется работать тупым инструментом, что чревато рядом негативных последствий.

Недостатки станка


Вполне логичным и закономерным явлением считается, что у станка для заточки цепей бензопилы есть свои недостатки. Примечательно то, в независимости от модели станка недостатки будут одними и теми же. К числу таких относится повышение вибрационных свойств пилы. В результате, устройство теряет свою точность, а качество проводимых работ снижается. Также заточной станок приводит возрастанию нагрузки на двигатель, из-за чего может наступить перегрев, а значит сократится срок работы и эксплуатации бензопилы.

Цена заточного станка для цепей бензопил может оказаться меньше затрат на электроэнергию, поскольку это устройство приводит к увеличению потребления электроэнергии бензопилой.

Как же сделать правильный выбор?


Подбирая для себя такой станок, стоит ориентироваться на некоторые показатели. Во-первых, уточните, какой имеется вид шпителя и скорость его вращения (может меняться в пределах 3000-7500). От скорости зависит производительность станка, ведь чем выше скорость вращения, тем быстрее происходит процесс заточки бензопилы. Во-вторых, имеет значение комплектация шлифовальной поворотной головки. Она позволяет быстро подготовить устройство к началу работы, поскольку дает возможность регулировать угол заточки цепи.

Нужно сказать, цена на заточной станок для цепей бензопил также является одним из главных факторов, который учитывается при его выборе. Не стоит доверять слишком дешевой продукции, ведь есть большая вероятность того, что она выйдет из строя при первом же случае эксплуатации.

Что еще требует к себе особого внимания при выборе такого станка? Мощность устройства и наличие дополнительный функций и приспособлений. В частности, от мощности зависит эффективность работы станка, а также срок его работы. Очень хорошо, если устройство поддерживает функцию мокрой шлифовки, регулятора цепи, имеет искрозащитный экран, систему охлаждения, автоматического зажима тисков и т.д.

Какие существуют разновидности станков?


Большой диапазон цен на заточной станок для цепей бензопил является подтверждением того, что в наше время можно подобрать для себя любую модель. Своим внешним видом эти устройства напоминают внешнюю конструкцию отрезной пилы. Чтобы заточить цепь, нужно закрепить ее на опоре, используя зажимные тески, а затем к ее зубьям подвести заточной диск.

Множество разновидностей ручного заточного станка позволяют выполнять заточку цепей и их правку, подгоняя размер зубьев под высоту наименьшего из них. Это дает возможность настраивать общие параметры по высоте всех зубьев. Стоит отметить, что эти параметры очень важны для эффективной и надежной работы бензопилы, поскольку с их учетом происходит равномерное распределение нагрузки на всю цепь. Если же будут иметься участки цепи с зубьями неодинаковой высоты, есть риск возникновения в этих местах излишнего напряжения. Вполне закономерным итогом станет разрыв цепи и перегрузка двигателя.

Цены на заточной станок для цепей бензопил, купить который не проблема, сильно отличаются, что связано с большим ассортиментом такого устройства. При этом их можно разделить на две основные группы: приспособления ручные и электрические. Первые представляют собой стационарную, или мобильную установку, которую можно размещать прямо на шине. Вторые используют в работе заточные круги, обладающие специальными настройками для установки цепи под правильным углом. Помимо того, они имеют еще ряд дополнительных приспособлений, предоставляющих возможность работать комфортно и безопасно.

Некоторые ведущие мировые производители станков


Марка Орегон заточного станка для цепей бензопил, цена на который достаточно приемлема, в наши дни, считается одной из самых лучших, причем как для бензиновых, та и электрических разновидностей пил. Благодаря обширной линейке продукции этой марки есть возможность подобрать самую оптимальную модель. Это может быть устройство как для домашнего использования, так и в масштабах производства.

Главными достоинствами станков этой марки является возможность работать с любыми видами существующих цепей, разный интервал глубины пропила, возможность регулировки угла среза и доведения ограничителя цепи до необходимой величины.

Еще одной популярно маркой заточного станка для цепей бензопил, цена на которую также может удовлетворить многих покупателей, является Макита. Приобретая это устройство, вы получаете качественное оборудование с улучшенными свойствами для комфортной работы. Такие устройства укомплектованы искрозащитным экраном, имеют пониженный уровень шума. Они универсальны для заточки и шлифовки разных видов цепей.

Практическое видео заточки цепи бензопилы


7prom.ru

Как выбрать станок для заточки цепей бензопил

Содержание статьи:

При интенсивной работе бензопилы цепь достаточно быстро затупляется. Удобнее и эффективнее всего затачивать ее на специальном оборудовании. Особенно заточной станок для цепей бензопил полезен во время заготовки дров или расчистки сада от старых деревьев. Но наибольшим спросом пользуется на лесозаготовках, стройке и деревообрабатывающих предприятиях.

Приобретение станка целесообразно, в следующих случаях:

  • затупление каждые 3 — 4 дня;
  • мастерская по заточке расположена очень далеко;
  • требуется очень аккуратная заточка инструмента.

Принцип работы и виды заточных станков

электрический станок для заточки цепей Арсенал

Цепь закрепляется в станке, абразивный диск подносится к ней и поочередно затачивает каждый зуб. Процесс этот достаточно быстрый, если его выполняет механизм. С помощью такого устройства можно не только сделать режущие кромки острыми, а и выправить зубцы.

За эталонный выбирается самый маленький зубчик, после чего все остальные подгоняются под его калибр. Наличие разновеликих зубцов повышает вероятность разрывов в слабых местах, увеличивает нагрузку на электродвигатель.

Все станки для заточки цепей можно условно разделить по функциональным возможностям на любительские и профессиональные, а также по степени автоматизации на:

  • автоматические;
  • ручные.

В автоматических устройствах исполнительный орган вращается за счет электродвигателя. Это оборудование для быстрой и точной правки режущих зубцов. Оно не требует никаких навыков от оператора, который должен лишь зафиксировать в держателе цепь и запустить двигатель.

Ручные станки могут быть переносными или стационарными. Затачивание здесь осуществляется вручную, зато не требуется источник питания. Поэтому станок можно эксплуатировать прямо на лесной опушке. По окончании правки звенья цепей продуваются из компрессора, после чего она опускается в машинное масло.

Затачивать цепи на ручном станке довольно долго. Процесс требует умения и аккуратности. Но заточенные вручную цепи служат намного дольше, чем после автоматической правки.

Устройство заточных станков

ручной станок для заточки цепей бензопил

Станок для заточки цепей конструктивно напоминает дисковую пилу, однако вместо пильного круга на нем установлен абразивный. Диск подвижен за счет специальной конструкции рабочей головки. Чтобы точно выверить угол заточки предусмотрена шкала с градуировкой и ограничитель глубины. Двигатель запускается кнопкой, расположенной на корпусе. От повреждений во время работы предохраняет защитный экран. Цепь во время заточки удерживается на держателе с установочным клином и крепежами.

Сначала закрепляется цепь, после чего, изменяя положение ограничителя и держателя, выставляют угол затачивания. Абразивный круг удерживается за рукоятку и перемещается по направлению сверху вниз. Каждый зубец затачивается отдельно, но настройки выставляются один раз для всей цепи. Оператор только перемещает цепь по держателю.

Технические характеристики станков

Перед тем, как выбрать станок для заточки цепей, рекомендуется изучить его основные характеристики:

Скорость вращения шпинделя — определяет чистоту шлифования и ее скорость. Чем быстрее вращается круг, тем скорее выполнится затачивание. Для разовых работ достаточно скорости 3000 оборотов в минуту, такой станок подойдет для личного пользования или мелкой неспециализированной мастерской. Если же планируется профессиональная работа — требуется скорость шпинделя не менее 5000 оборотов.

Мощность электромотора — вращение абразивного круга не требует больших усилий, поэтому у большинства станков не превышает 260 Вт. Чем интенсивнее планируется эксплуатация, тем выше должна быть мощность.

Поперечник абразивного диска — как правило, специализированные станки работают с дисками не более 110 мм в поперечнике. Комбинированные модели предусматривают установку дисков до 40 см в поперечнике для затачивания различных режущих инструментов.

Подвижность рабочей головки — значительно облегчает работу и повышает ее качество, поэтому рекомендуется подбирать станок с поворотной головкой. В процессе работы не нужно будет менять положение цепи, а лишь передвигать ее вперед. Угол выставляется за счет поворота круга.

Дополнительные опции — регулировка цепи, мокрое затачивание, автоматическая фиксация цепи в тисках и другие полезные функции значительно удорожают станок, но делают работу приятной и быстрой.

Производители и модели

Самые известные производители профессиональных станков — компании Oregon и Stihl, любительское заточное оборудование отличного качества выпускается фирмой Sadko.

Модель станкаМощность двигателя, ВтОбороты шпинделя, об\минРазмер диска, внутр.\внешн., ммВес станка, кг
Oregon 519789214280022 х 1456
Stihl USG180280012 х 1408,8
Sadko SCS-86 PRO86500022 х 1042,5

Таблица 1. Характеристики некоторых станков для правки цепей бензопил

Технология заточки цепей с помощью специализированных устройств

процесс заточки зубцов цепи

Режущие кромки зубцов затупляются от большого количества работы, соприкосновения с землей, гвоздями, сучками, камнями. О том, что пила требует заточки, говорят следующие признаки:

  • пила начинает нехарактерно вибрировать, это заметно, если положить ладонь на ее корпус;
  • пиление производится медленнее;
  • увеличивается потребление топлива у бензопил;
  • во время работы инструмент «водит» по сторонам;
  • стружка мельчает, превращается в древесную пыль темного цвета.

Когда необходимо править звенья, процедура выполняется в следующей очередности.

  1. На бензопиле расслабляем винт зажима, удерживающий цепь на месте.
  2. Снимаем её с инструмента и устанавливаем в держатель, расположенный на основании, звеньями в сторону круга.
  3. Внимательно осматриваем цепь и выбираем самый мелкий зубец. Параметры затачивания выставляем по этому экземпляру.
  4. Затачиваем самый маленький зубчик, после чего, с этими же настройками обрабатываем остальные. Некоторые мастера рекомендуют затачивать зубцы через один, это ускоряет процесс.
  5. Продуваем все звенья цепи и смазываем маслом.

Если пренебречь смазкой и продувкой, срок эксплуатации цепи значительно снизится.

Несколько видеороликов, демонстрирующих в работе различное оборудование для заточки цепей бензопил:

stanokgid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
