Зажимы магнитные для сварки – что нужно знать, чтобы сделать правильный выбор?

alexxlab | 13.10.2019 | 0 | Вопросы и ответы

Содержание

ручные, угловые, магнитные и с фиксатором

Известно, что подготовка любых деталей к свариванию требует ничуть не меньших усилий, чем непосредственная их сварка. Причём «львиную» долю подготовительных мероприятий составляет сборка рабочей схемы (в которую входят и зажимы для сварки) с фиксацией всех составляющих в удобном положении. Указанный процесс нуждается в особом внимании, поскольку от него зависит качество изготавливаемого изделия.

Необходимость в фиксации

Действительно, мало кому понравится, когда собранная после долгих стараний конструкция от одного прикосновения электрода сварочного аппарата разваливается на части и нуждается в повторной сборке.

Заметно сложнее выглядит ситуация, когда из-за неправильно собранной схемы элемент приваривается не так как надо, что заставляет разбирать её и начинать сварку заново

Существует большое количество различных механизмов и специальных зажимов, используемых для сварочных работ с целью повышения производительности и удобства их проведения.

Все эти изделия по своему прямому назначению делятся на установочные детали и закрепляющие (фиксирующие) струбцины или зажимы.

Виды зажимных приспособлений

Рабочие зажимы, применяемые в сварке, могут иметь следующие конструктивные исполнения:

  1. обычная клемма в виде металлической прищепки с рабочим названием «крокодил»;
  2. специальный зажим с фиксатором для сварки;
  3. так называемые винтовые стыковочные прижимы, к которым можно отнести и угловую струбцину;
  4. магнитные клеммы и другие виды фиксирующих зажимов.

На практике чаще всего используются сварочные зажимы первых трёх типов, как хорошо зарекомендовавшие себя при работке с любым видом сварного оборудования.

Регулируемые зажимные клещи с фиксирующим механизмом обеспечивают надёжный контакт с заготовкой и массой во время сварки. Простейший вариант винтового прижима– это обычный болт с накручиваемой на него гайкой, соединяющий две обжимные пластины.

Значительно реже при организации сварки применяется так называемая «магнитная клемма», относительно которой мнения специалистов по сварке заметно расходятся. Ей будет посвящён отдельный раздел статьи.

Зажимы выпускают в широком ассортименте. Регулярно занимаясь сваркой, можно выбрать такой зажим, которым будет удобнее всего пользоваться. Встречаются зажимы в виде клещей, пассатижи, удлиненные и другие разновидности.

Подключение «массы»

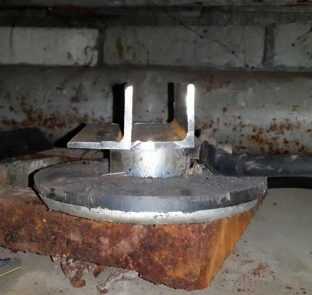

Так называемая «масса» (или обратный провод, подключаемый к свариваемой заготовке) отличается от прямого кабеля меньшей гибкостью и изготавливается из более дешевого металла.

Иногда его просто приваривают к заготовке или к металлической конструкции, на которой ведутся работы. Съёмный зажим массы применяется лишь в ситуациях, требующих частой смены места подсоединения обратного кабеля или же при необходимости повышения качества электрического контакта.

Для формирования такого соединения в процессе сварки обычно используется винтовой зажим, обеспечивающий контакт, близкий к идеальному. Этот вариант удобен тем, что позволяет быстро произвести смену места подсоединения, необходимость в которой возникает довольно часто.

По мнению некоторых специалистов клеммы для массы вместе с проводами (при проведении сварки в стационарных условиях) могут заменяться медными, алюминиевыми или стальными сплошными шинами.

При этом в случае, когда для сварки используется переменный ток, необходимо принимать во внимание поверхностные эффекты, приводящие к неравномерности его распределения в проводниках.

Чтобы самостоятельно изготовить клеммы-прищепки для сварки типа «крокодил» потребуется:

  • отрезок стального профиля типоразмером 25х25 и толщиной стенок порядка 2-х миллиметров;
  • медная пластина толщиной 2 миллиметра с размерами 2 на 10 сантиметров;
  • стальная пружина диаметром около 2-х сантиметров;
  • ручные инструменты по металлу.

Со всеми нюансами изготовления такой клеммы своими руками можно будет ознакомиться по видео.

Магниты

К основным достоинствам этого класса зажимных механизмов следует отнести не только быстроту и удобство фиксации подводящего кабеля на элементах свариваемых конструкций, но и возможность их лёгкого снятия.

По мнению ряда сварщиков, такие устройства заметно облегчают монтажные операции и сокращают время, затрачиваемое на подготовку к сварке.

Они могут рассматриваться как полноценная замена достаточно громоздких и занимающих много места зажимов и струбцин, однако не следует забывать и об имеющихся у этих приспособлений недостатках. К одним из таких минусов, согласно отзывам пользователей, относится ослабление крепления при сильном разогреве поверхности контакта во время сварки.

Помимо этого, большинство покупателей считают цену на такое оборудование завышенной и не в достаточной мере оправдывающей его преимущества. Однако при общей оценке качественных и эксплуатационных показателей этих зажимов чаша весов склоняется в сторону их полезности и удобства для работы.

Угловые струбцины

Струбцины традиционно относят к вспомогательным инструментам, используемым для жёсткого соединения деталей между собой или же для надёжной фиксации заготовок при сварке.

Их также можно назвать зажимами, так как функция состоит в фиксации детали. Характерной особенностью этих механизмов является применение в них угловой фиксации соединения между элементами конструкции.

Некоторым «народным умельцам» удаётся изготовить их самостоятельно, что заметно экономит домашний бюджет и позволяет сделать зажимы для сварки, исходя из своих вкусов и предпочтений.

Преимущество такого зажима проявляется в том, что на нём имеются несколько монтажных овальных отверстий, с помощью которых его корпус может надёжно закрепляться на рабочем верстаке или столе.

Практическое использование механических струбцин, как правило, связано с необходимостью фиксации деталей свариваемой рамы, например, или других деталей, нуждающихся в угловой фиксации.

Важнейшей составляющей конструкции такой струбцины является подвижный механизм упора. Он размещается на массивном металлическом кронштейне с пазами для фиксации свариваемых заготовок, расположенными под прямым углом.

Следует обратить внимание на то, что для подключения сварочного аппарата (импульсного инвертора, например) целесообразнее применять готовые зажимы и фиксирующие приспособления, выпускаемые отечественной промышленностью.

И лишь в крайних случаях, когда указанные механизмы недоступны сварщику – удобнее воспользоваться возможностью их самостоятельного изготовления.

svaring.com

как использовать и стоит ли покупать?

Время чтения: 2 минуты

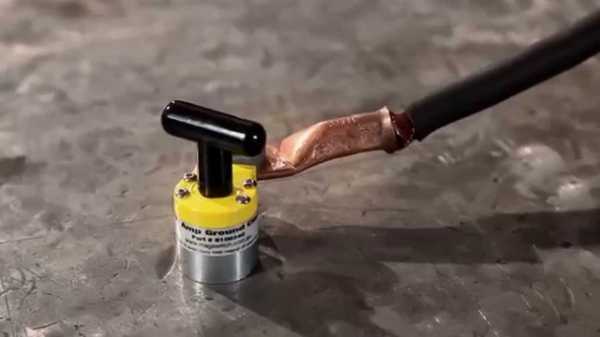

Магнитная клемма, зажим-магнит, магнитный контакт сварочного кабеля… У этого приспособления много названий. Но суть всегда одна: магнит позволяет быстро и надежно прикрепить его к массе и приступить к сварке.

Но что это такое? Какие есть плюсы и минусы у магнитной клеммы заземления? Как ею пользоваться и стоит ли вообще покупать? На эти, и некоторые другие вопросы вы найдете ответ в нашей статье.

Содержание статьи

Что это такое?

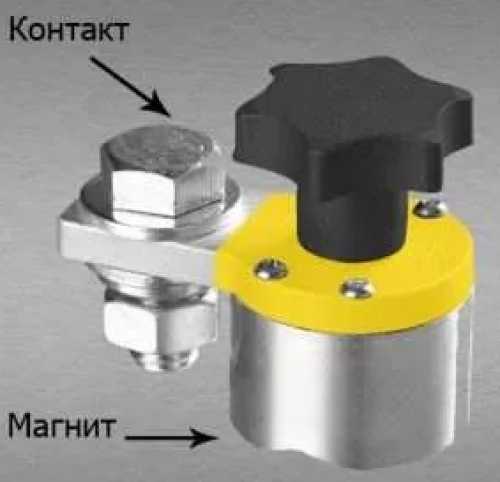

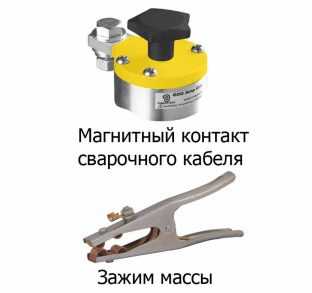

Магнитный контакт сварочного кабеля — это приспособление, которое монтируется на свариваемую поверхность (массу) с помощью активного магнитного поля. Приспособление необходимо для образования замкнутой электрической цепи. Без этого ручная дуговая сварка невозможна.

Магнитный зажим на массу очень популярен как среди начинающих, так и среди профессиональных сварщиков. Так же часто применяется магнитная масса для сварки своими руками в домашних условиях. Она быстро и надежно крепится на любую поверхность, даже изогнутую.

Достоинства и недостатки

Выше мы уже упомянули несколько достоинств магнитной клеммы. Но на них список не заканчивается. Магнитная клемма имеет простую конструкцию, поэтому она крайне долговечна и служит долгие годы. Проще говоря, это обычный магнит с отключаемым или постоянным магнитным полем. Нет ни пружин, ни других механических элементов, которые могут выйти из строя.

Магнитная клемма хорошо переносит перепады температур и напряжения. Она редко перегорает и позволяет работать с большинством типов металлов. Также, такой зажим на массу незаменим при сварке в труднодоступном месте. Даже если деталь будет изогнута, магнит все равно обеспечит надежное крепление за счет своей большой площади контакта.

Но, не обошлось и без недостатков. Так магнитная клемма не способна обеспечить надежное крепление на деталях небольшого размера. Например, на арматуре. Для сохранения активного магнитного поля приспособление нужно постоянно чистить. На его работу очень плохо влияет металлическая стружка.

Также для применения магнита необходима предварительная зачистка металла. Если прикрепить магнит на неочищенный металл, приспособление перестанет работать.

Не забывайте, что есть металлы, которые не магнитятся. Это большинство цветных металлов. С ними не получится использовать магнитную клемму.

Как пользоваться?

В применении магнитной клеммы нет ничего сложного. В большинстве моделей есть специальная ручка, провернув которую вы включите магнитное поле. По умолчанию магнит не будет крепиться к металлу.

Читайте также: Как выбрать и использовать сварочный зажим

Приспособление нужно приложить к детали, держа одной рукой. Второй рукой прокрутите ручку, активировав магнитное поле. Все готово! Магнит надежно держится на металле. Для снятия приспособления просто проверните ручку в обратную сторону. Не нужно прилагать усилий и отрывать магнит от металла.

Стоит ли покупать?

Ответ на этот вопрос зависит от специфики ваших сварочных работ. Вы должны сами оценить, какие металлы варите чаще всего и в каких условиях. Если вы новичок и не варите цветные металлы, то магнитная клемма упростит ваш труд. То же касается и профессиональных мастеров. Но у них, скорее всего, есть целый набор из различных клемм для сварки любых металлов.

Стоит магнитная клемма недешево (по сравнению с другими типами зажимов), но она стоит того. Если вы хотите сэкономить, можете сделать такую клемму сами. Ниже видео, в котором показано, как сделать магнитную массу для сварки своими силами.

[Всего голосов: 1    Средний: 3/5]

svarkaed.ru

Как выбрать и использовать в своей работе зажим сварочный?

Время чтения: ≈4 минуты

Держатель, клещи, крокодил, прищепка… Как только не называют зажим на массу. Клещи зажимные сварочные есть в комплекте с любым сварочным аппаратом. Но, зачастую они быстро выходят из строя, поскольку сделаны некачественно и поставляются в комплекте ради увеличения цены на сам аппарат. При этом неважно, какую покупку вы сделали. Это могла быть покупка бюджетного сварочного инвертора или дорогого полуавтомата.

Мы не рекомендуем вам ждать, пока комплектный зажим выйдет из строя. Лучше сразу приобретите держатель массы сварочный исходя из своих потребностей. В этой статье мы кратко расскажем, как выбрать и использовать клещи.

Содержание статьи

Как выбрать?

Тип зажима

Зажим массы для сварочного аппарата представлен в трех видах: струбцина, «крокодил» и магнит. Давайте разберем их подробнее.

Зажим-струбцина

Струбцина — это самый примитивный и недорогой тип держателя. Наиболее яркий пример — это зажим ручной для сварки FIT тип С. Такой тип зажима обеспечивает надежную фиксацию и плавную подачу тока к свариваемому металлу. Контакт всегда надежный и стабильный. Но струбцина достаточно громоздкая и ее не всегда удобно использовать.

Зажим-крокодил

Крокодилы для сварочных работ — это самый популярный тип зажимов. Они надежно скрепляются с металлом, ими легко пользоваться, можно прикрепить на деталь практически любой толщины. Свое необычное название данный тип зажима получил благодаря внешнему виду. Зажимной механизм в открытом состоянии напоминает пасть крокодила.

Но есть и недостатки у такого приспособления. Так, например, самое слабое место «крокодилов» — это пружина, благодаря которой зажим и открывается. При некачественной сборке пружина быстро приходит в негодность. Также такой тип зажима подходит лишь в тех случаях, когда необходимо прикрепить зажим именно на свариваемую деталь.

Зажим-магнит

Сварочные зажимы магнитного типа самые дорогостоящие. Но при этом самые универсальные. Их можно прикрепить к детали любой толщины, формы и размера. Они просты в использовании и редко ломаются. Не перегорают и способны выдерживать большие перепады температур. Их преимущества особенно раскрываются при сварке в труднодоступных местах.

Но не обошлось без недостатков. Магнитные зажимы трудно использовать сварке небольших деталей, например, арматур. Также магниты не работают при сварке цветных металлов, поскольку они практически не магнитятся. Магнитные зажимы нуждаются в частой очистке, особенно от металлической стружки.

Если магнитная клемма массы будет прикреплена на загрязненную поверхность, то магнит просто перегреется. Избегайте таких ошибок.

На что обратить внимание

Перед покупкой нужно учесть не только качество изготовления зажима, но и еще несколько параметров. Убедитесь, что зажим сможет выдержать вес используемого вами кабеля. Также при покупке «крокодила» проверьте, с каким усилием пружина зажимает клещи. Оно не должно быть слишком слабым или слишком сильным.


Не забывайте и о толщине металлов, которые вы собираетесь варить. Убедитесь, что «крокодил» или струбцина достаточного размера. Для магнитного зажима эти проблемы не актуальны.

Как использовать?

Клеммы для сварки подключаются к так называемой «массе». «Массой» называют металл, который вы собираетесь варить. При этом неважно, какая полярность и род тока установлены. Масса для сварки — это всегда металл.

Чтобы использовать зажим не нужно много знать. Просто прикрепите его к свариваемому металлу. Затем настройте режим сварки, вставьте электрод в держатель и можете приступать к сварке.

Вместо заключения

Ручные сварочные зажимы бывают разными. Примитивными и сложными, дорогими и бюджетными, компактными и громоздкими. Но результат их работы всегда один: образование электрической цепи путем подключения зажима к свариваемой детали. Без зажима на массу сварка просто невозможно. И чем качественнее он будет, тем лучше. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Магниты-уголки для сварщика (Twin Pack)

Быстрообзор таких полезных приспособлений, как уголки-магниты, которые можно использовтаь вместо струбцин при сварке.
Подойдут в качестве полезного инструмента и подарка себе/мужчине/знакомому/родственнику.

Помогают удерживать металлические детали сварщику, когда «прихватывает» конструкцию, в том числе с помощью магнитов можно выставить нужный угол (30°, 45°, 60°, 90°)
Очень мощные, сделаны на основе редкоземельных магнитов.
Если кратко — брал по акции, товар оказался полезным и качественным, так что ждал я не зря))))

Описание и фото подробно под катом

Приветствую всех посетителей сайта Mysku!

Небольшой обзор приспособ для сварщика.
Называют эти приспособы по разному: Магниты для сварки, уголки для сварки, магнитные струбцины, приспособы для сварщика.
В оригинале лот называется так: Welding Magnet/Neodymium Magnetic Clamp, то есть магнитный зажим.

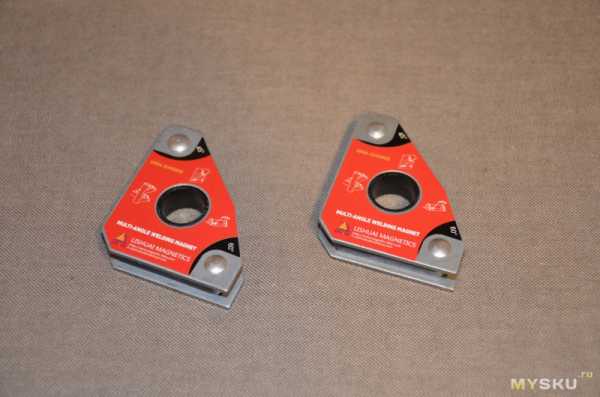

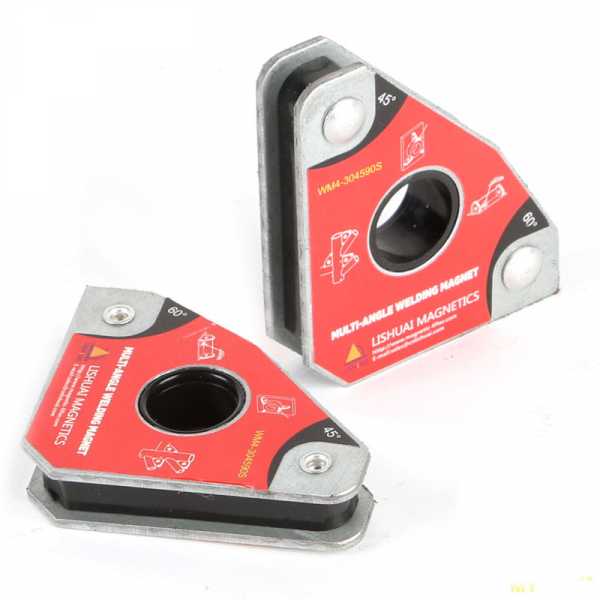

Внешний вид магнитов

Брал магниты по акции за $16 с копейками, основное обсуждение можно почитать на странице с акцией.

Продаются по 2шт/лот

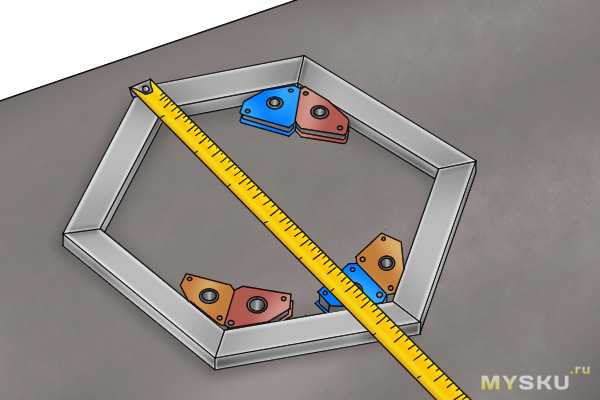

Для нормального использования, например, чтобы сварить короб или бак, требуется минимум 4 штуки, а лучше 8, тогда не просто угол можно выставить, а параллельность деталей.

Инструкция по использованию из описания

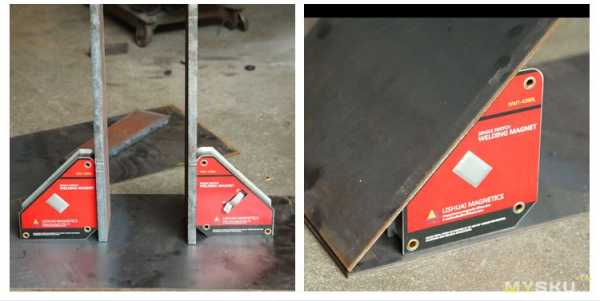

Использование различных сторон (углов) магнита

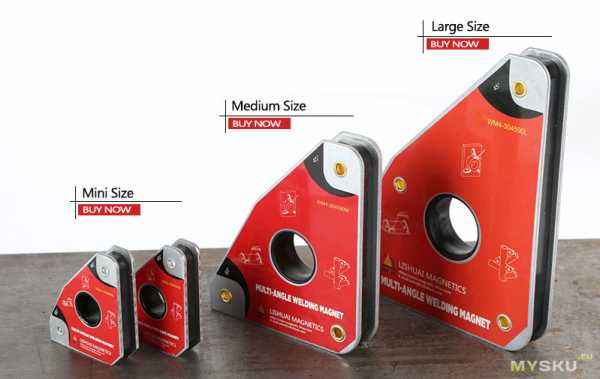

Сам по себе магнит для сварки — небольшой. Есть и побольше и по мощнее.

Характеристики:
Бренд :LISHUAI
Партномер:WM4-304590S
Углы установки: 30°, 45°, 60°, 90°
Особенности: Отверстие в центре, пластиковая рубашка на магните.
Усилие на отрыв: 15 кг
Размер: 50х60мм
Тип магнита: Неодимовый магнит

Теперь про посылку. Пришло все в большой коробке

Общая масса более полукилограмма

Внутри упаковано так, чтобы не примагнитилось ничего лишнего к посылке

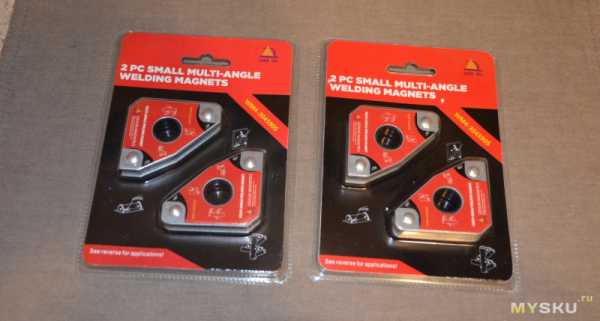

Посылка содержит две упаковки по два магнита (я заказывал пару лотов). Хотя надо было брать 8 как минимум — так удобнее

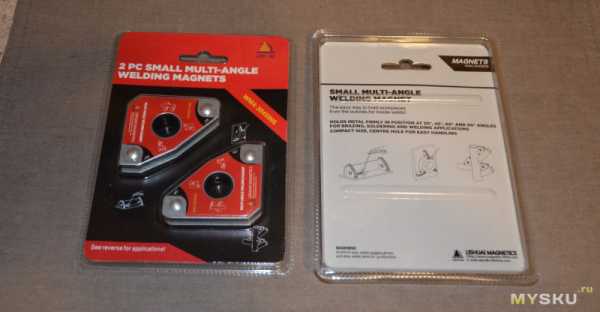

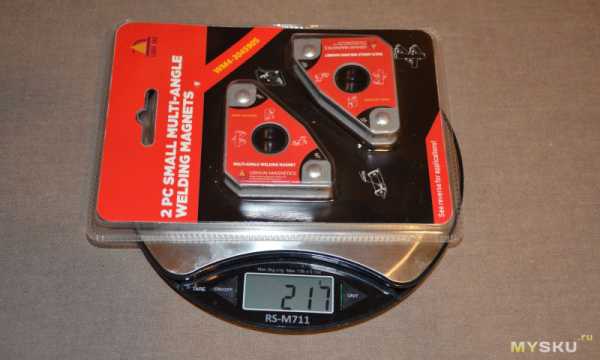

Фотография упаковки-блистера с информацией (краткая инструкция)

Масса одной упаковки более 200 г

На упаковке есть краткая информация по использованию

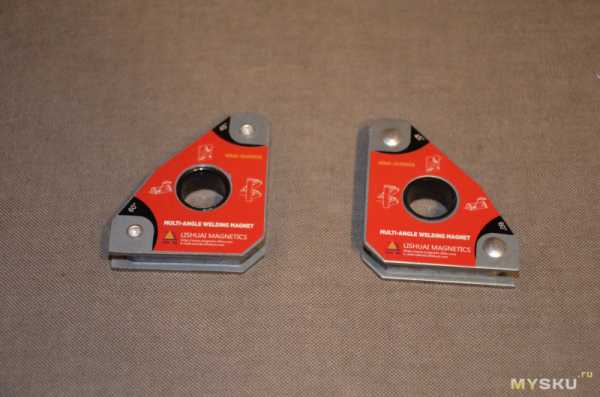

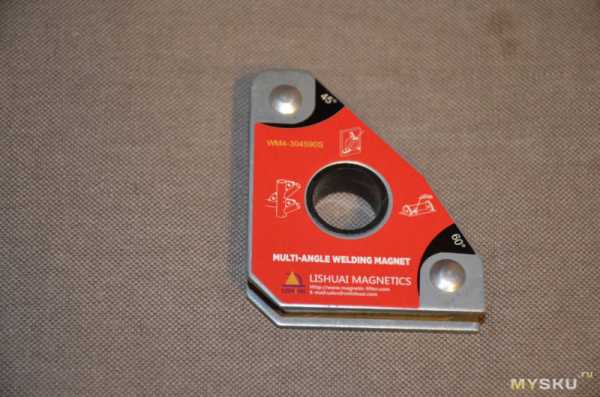

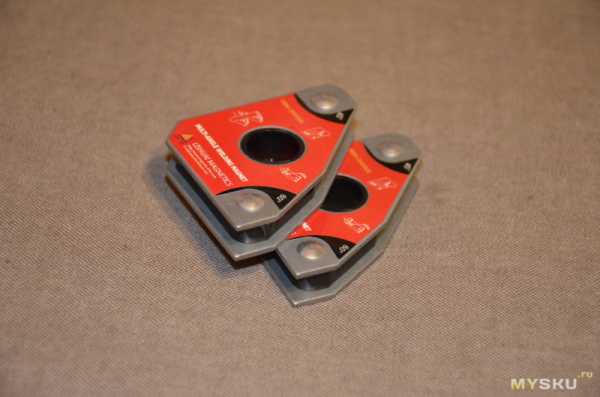

Внешний вид магнитов. На корпусе также есть наклейка с полезной информацией


Смотрите, магниты магнитятся друг к другу и ко всему подряд. Удобно, что на самой магнитной части есть пластиковая рубашка — она будет защищать от металлического мусора

Размеры магнита, как и было указано выше — 50*60 мм

Толщина около 1 см

На треугольном корпусе есть следующие углы: 90°, 60° и 45°.

Надписи на наклейке напоминают о способах использования

Фотография пластиковой рубашки

Масса одного магнита составляет чуть меньше 100 г

Заявлено усилие на отрыв 15кг. Только не указано для какой стороны. Площадь соприкосновения магнита разная для разных сторон. Сильнее держит широкая сторона (60 мм), ломанная сторона (с углами 45°-60°) держит несколько слабее. Я попробовал оценить силу простым безменом

Смог сфотографировать только 7 кг. Далее было около 7,5 кг и уже был отрыв (не могу заснять момент отрыва — попробую записать видео). Не уверен в правильности самой методики тестирования силы

Ну и на вскидку немного по использование — очень удобно прихватывать черные металлы перед сваркой.

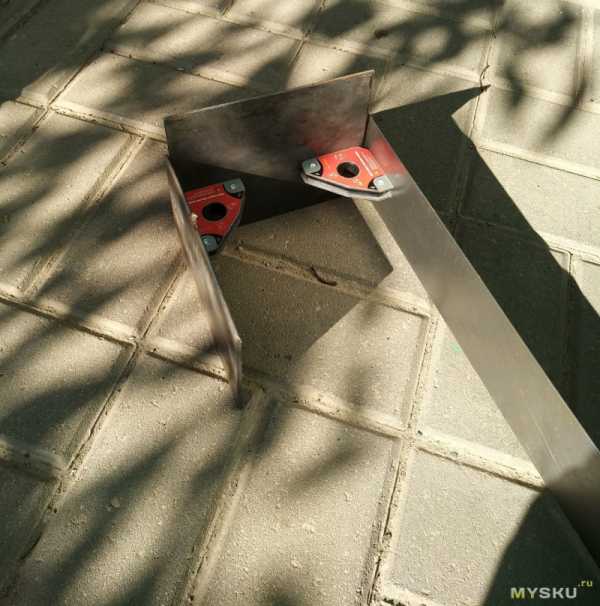

Выставляете размер, устанавливаете магниты. Если поставить 2, то не нужно выставлять перпендикулярность, так как это обеспечивается парой магнитов. Ну и плюс прямой угол

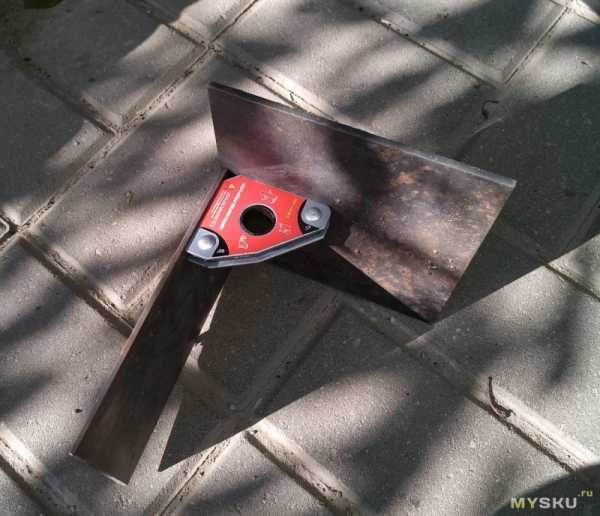

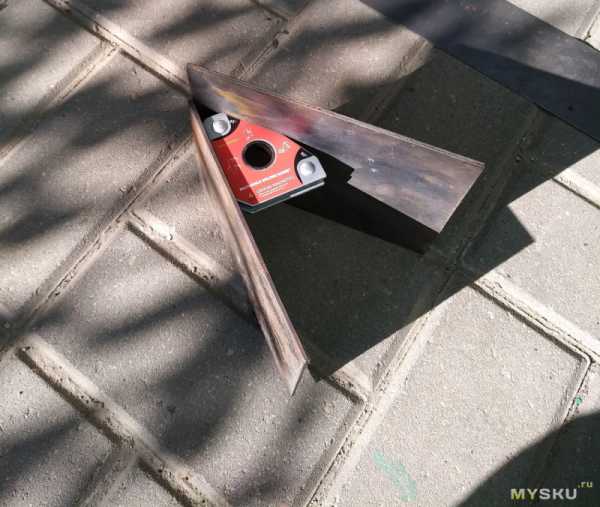

Пример угла в 45°

Угол 60°.

На самом деле чаще используется только угол 90°, причем удобнее всего магниты применять в паре

Если кратко — магниты хорошие, продуманные, полезные.
Несколько дороговаты, особенно если брать комплект 4-8-16 шт.
Но если берете в подарок — самое то!

Если сравниваете с дешевым магнитами из хозмагов — попробуйте уточнить, какой магнит стоит там (в дешевые ставят и дешевые магниты, усилие на отрыв гораздо меньше).
Так что магниты — самое то! Разве что есть смысл поискать магниты мощнее/больше, под конкретное применение, либо взять отключаемые магниты (с переключателем на корпусе).
Вообще в магазине много подобного, есть магниты с другими углами или другого размера, с выключателями, магниты-площадки, магниты-клеммы

Отключаемые магниты

Спасибо за просмотр!

mysku.ru

угольники-уголки (отключаемые и неотключаемые), держатели массы и горелки, зеркала для сварки; обзор оснастки и приспособлений, а также как сделать своими руками

Главная страница » Статьи о сварке » Сварочный пост » Оснастка » Магниты сварочные

Для качественного проведения сварочных работ необходимо грамотно осуществить подготовительные процедуры. Много времени у исполнителя отнимает процесс фиксации свариваемых заготовок. К тому же собранная конструкция может развалится от контакта с оборудованием или электродом. Сварщику понадобится затратить немало времени и сил на восстановление. Чтобы избежать подобных ситуаций были созданы специальные магнитные аксессуары, предназначенные для фиксации деталей. Такие компактные устройства позволяют не прибегать к помощи коллег и экономить время на создание дополнительных приспособлений большего масштаба (например, «третья рука»).

Какие бывают фиксаторы для работ по сварке

Существует достаточно большое количество дополнительных приспособлений для фиксации заготовок. Они не являются обязательными предметами для сварщика, но значительно облегчают выполнение работ и повышают качество полученного соединения.

Важно! Следует отметить, что в понятие «магнит» могут входит различные устройства.

Далее мы рассмотрим приспособления различной конфигурации.

Уголки-угольники



Магнитные уголки являются простейшим вид изделия для фиксации свариваемых деталей под необходимым углом. Основное достоинство подобных приспособлений — сокращение времени, затрачиваемого на подготовительные процедуры, а также снижение трудоемкости процесса.

Держатели имеют простую конструкцию — две металлические пластины, между которых расположен магнит. Поэтому возможность поломки крайне мала. Компактные размеры делают работу с ними простой и удобной. Исполнитель имеет возможность зафиксировать детали практически под любыми углами.

БАРС
  • Магнитный угольник БАРС MF-75 предназначен для фиксации металлических конструкций при сварке, пайке, сборке и монтаже, подходят для разметки и клеймения различных деталей, а также для размагничивания инструментов.
  • Приспособление применяется для работы с круглыми и прямоугольными трубами, полосами, профилями, уголками, листовым, сплошным и другими формами металла.
  • Основной материал — оксид железа (Fe3O4) способен притянуть изделие с силой в 75LBS (34 кгс).
  • Углы: 45, 90 и 135 градусов.
  • Вес — 1000 гр.
  • Размеры: 155 мм. х 100 мм. х 16 мм.
  • Достоинства: надежная фиксация заготовок; отличная замена тяжелым зажимам; позволяют освободить руки сварщика; быстрый сбор металлической стружки; облегчают монтаж; сокращают время проведения работ; разнообразные углы крепления.
Видео

Ниже показан ролик рекламный, но он хорошо дает представление о возможностях, открываемых с данного типа оснасткой.

Почему лучше покупать сразу набор

Производители и поставщики реализуют магниты для сварки поштучно. Большинство сварочных работ осуществляется с четырехугольными конструкциями. Поэтому рекомендуется приобретать полный набор держателей — 4 штуки. Наличие комплекта позволит не отвлекаться от работы.

Для сложных конструкций может пригодиться и гораздо большее, чем 4 штуки, количество.

Держатели массы

Держатель массы (другие названия: клемма заземления, зажим массы) является нужным приспособлением для сварщика. Клемма массы позволит исключить возможность поражения током и станет гарантом получения надежного и качественного соединения. Промышленностью предоставляются устройства для контакта массы различных типов: прищепка, магнитный зажим, струбцина и центратор. Рассмотрим плюсы и минусы именно магнитных представителей этого рода оснастки (все зажимы массы более подробно рассмотрены в отдельной статье).

Независимо от вида держатели обладают следующими важными преимуществами: удобство применения и скорость работ. Также следует отметить достоинства магнитных держателей:

  • применяются для фиксации заготовок различной конфигурации, размеров и диаметров, в отличие от типа «прищепка»;
  • успешно используется в труднодоступных местах;
  • надежность крепления осуществляется за счет большой площади контакта с заготовкой;
  • простота конструкции и отсутствие сложных элементов обеспечивают продолжительный срок службы;
  • выдерживают значительные нагрузки и напряжения.

Минусы магнитных держателей:

  • эффект «магнитного дутья» и отклонение дуги;
  • невозможность применения для работы с изделиями из цветных металлов;
  • если магнит является неотключаемым, к нему прилипает различный мусор, поэтому его следует периодически чистить;
  • перегрев, который случается в случае крепления массы на грязную или ржавую поверхность, может привести к размагничиванию;
  • неудобство крепления магнита к заготовкам маленького размера: пруток или арматура.

Преимущества и недостатки других типов представлены в статье «Зажим массы».

PROFI

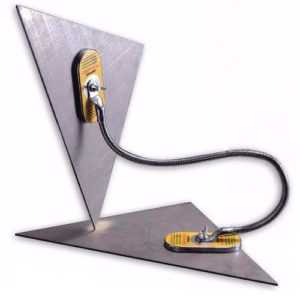

  • Магнитная клемма заземления PROFI предназначен для присоединения к заземлению сварочного кабеля.
  • Магнитное основание обеспечивает прекрасное крепление на металлических поверхностях различной формы.
  • В местах подключения приспособление дает надежный контакт.
  • Небольшая область соприкосновения исключает возможность перегрева.
  • Ручка позволяет легко снимать клемму с детали.
  • Вес — 400 гр.

Держатели горелки

Держатель представляет собой опору с магнитным основанием, использующуюся для хранения МИГ/МАГ и ТИГ горелок. Приспособление удерживает оборудование, когда оно не используется.

Эксплуатация таких держателей позволяет избежать возможность повреждения горелки, увеличить срок службы сопел для нее, а также повышает удобство выполнения работ.

Особенно важно применение держателей при хранении газовых горелок, так как их сопла трескаются при соприкосновении с холодной поверхностью, на которую кладется оснащение.

Магнитное основание гарантирует устойчивость конструкции, которая может быть расположена на сварочном столе или может крепиться на рабочий аппарат.

ESAB

  • Простой и практичный держатель, подходящий для большинства моделей горелок.

Зеркало магнитное сварочное

Магнитное зеркало сварщика предназначено для осмотра и контроля качества сварных швов, облегчает осуществление работ в труднодоступных местах. Магнит позволяет прикреплять зеркало к любой металлической поверхности и не держать его в руках. Большинство моделей имеют гибкий штатив (ножку), что позволяет повернуть приспособление под любым углом. Сварщикам предлагаются и другие типы зеркал сварщика, которые будут проанализированы в отдельной статье.

CIMCO
  • Страна производства — Германия.
  • Долговечный магнит.
  • Гибкая латунная штанга с шарнирным соединением.
  • Вес — 460 гр.
  • Длина — 500 мм.

Отключаемые и неотключаемые приспособления

Магнитные держатели для сварки могут быть постоянными и отключаемыми. Второй тип крепится к деталям посредством включения активатора магнитного поля. Подобные приспособления имеют следующие достоинства, в сравнении с обычными магнитами: быстрое снятие осуществляется одним поворотом выключателя; возможность отключения магнитного поля позволяет легко очищать устройство от стружки и другого мелкого мусора. Единственным недостатком является более высокая стоимость.

Foxweld SHIFT-7
  • Отключаемый магнитный угольник предназначен для предварительной сборки и фиксации деталей при осуществлении работ по сварке, резке (предотвращает падение частей конструкции) и монтажу, также подходит как элемент для удержания заготовок.
  • Прост в использовании, что позволяет выполнять все работы одному человеку.
  • Приспособление подходит для любых работ с металлическими предметами.

Размеры

Магнитные приспособления отличаются небольшими габаритами, которые и делают их такими востребованными. Параметры длины, ширины и высоты оснастки с магнитами могут варьироваться, но независимо от модели и производителя все они компактны и удобны в работе. Средний вес изделия составляет порядка 1 кг.

Самым важным показателем является сила притяжения (удержания или прижима) магнитных уголков. Производители и поставщики могут указывать этот параметр в фунтах (LBS или lbs) и в килограммах (кгс). Максимальная величина этого показателя равняется 34 кгс или 75 lbs. Также можно встретить следующие величины: 11; 13; 22; 23; 24 кгс и другие.

Важно! Чем выше данный параметр, тем более тяжелые детали магнит может «держать» и тем лучше осуществляется фиксация. Не стоит для принятия решения о покупке принимать в расчет размеры в сантиметрах, лучше смотреть на силу притяжения.

В зависимости от поставленных задач следует выбирать необходимую модель.



Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник — держатель

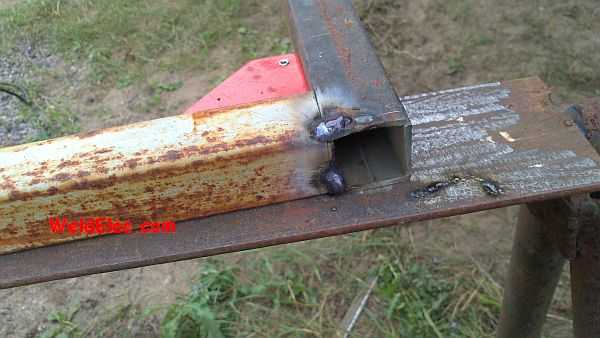

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

Алгоритм изготовления:

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми.

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать.

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы — три, для трапеции — пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек. Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.

Видео

Держатели горелки

Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.

Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.

  1. Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
  2. На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
  3. Хвостик болта, выходящий за пределы гайки, следует обрезать.
  4. Приспособление готово к применению.

Держатели массы

Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной статье. Видео поможет наглядно изучить процесс.

Сварочное зеркало

Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика

Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.

С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.

Делать или купить

Ознакомившись с процессом изготовления магнитных приспособлений каждый исполнитель сможет решить создать изделие своими руками или приобрести «готовое». Вариант самостоятельного изготовления подойдет для исполнителей, которые любят мастерить что-либо самостоятельно. Кроме этого, не всегда в продаже можно найти нужную или желаемую модель приспособления. Для выполнения некоторых работ сварщику необходим угольник нестандартной формы, для получения угла нужной величины.

Профессиональные сварщики предпочитают приобретать готовое изделие, это позволяет экономить время.

Производители

CIMCO — немецкая компания, предлагающая широкий ассортимент безопасного и качественного инструмента для различных сфер деятельности. Предприятие постоянно работает над внедрением современных технологий в производственный процесс.

ESAB — шведский промышленный концерн, один из лидеров рынка по производству и поставке продукции

Foxweld — торгово-производственная компания, предлагающая широкий спектр качественной продукции для сварщиков: оборудование, инструмент, расходные материалы, аксессуары.

БАРС — российский бренд сварочного оборудования и дополнительных приспособлений, безупречное качество которых обеспечивается строгой проверкой всех этапов производственного процесса. Производитель постоянно совершенствует свою продукцию.

Где купить

Раздел «Где купить электроды» содержит широкий перечень торговых компаний, реализующих всю необходимую продукцию для сварки. Предприятия продают и дополнительные средства — сварочные магниты различных видов. Качественные приспособления являются незаменимыми помощниками для получения надежных соединений. Магниты значительно упростят работы разной степени сложности. Они широко применяются и профессиональными специалистами, и сварщиками-любителями.

Где купить электроды различных марок

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

weldelec.com

Магнитная масса для сварки - инструкция по изготовлению

Часто дополнительные приспособления к сварочному аппарату либо плохого качества и ломаются, либо же могут отсутствовать вообще. Магнитная масса для сварки — это удобное приспособление, позволяющее закрепить ее на свариваемых деталях, и хорошая альтернатива стандартным прищепкам.

Из чего состоит такой контакт, какие положительные качества у него имеются и как его изготовить самостоятельно. Об этом дальше в статье.

Магнит или зажим

Обычно сварочные аппараты комплектуются кабелем массы с держателем зажимного типа. С первого взгляда, это удобно, такое приспособление можно надежно закрепить к практически любой поверхности (листы, металлопрокат и прочие).

Но бывают ситуации, когда нет возможности установить такую массу на заготовку или, еще чаще, она перегорает. Неплохой альтернативой станет магнитный контакт сварочного кабеля.

В чем его преимущества перед стандартным зажимом-прищепкой?

  • Это возможность закрепить контакт практически на любые поверхности без особых хлопот.
  • Простая конструкция практически вечна в использовании, не сломается, так как нет никаких пружинок и механизмов.
  • Такая масса отлично выдерживает перепады напряжения и нагрузку, вследствие чего не перегорает.
  • Большая площадь контакта обеспечивает надежное замыкание.

Но есть и свои недостатки у такого вида крепления контактов. Главный недостаток — это то, что магнитная масса для сварки будет плохо устанавливаться на маленькие по площади детали, например, пруток или арматуру. Вторым отрицательным свойством будет невозможность закрепления на свариваемые части из цветных металлов: алюминия, меди и прочих. Также со временем магнит будет загрязняться металлической стружкой и его периодически нужно очищать.

Без учета двух последних факторов, это довольно удобное приспособление, которое можно даже изготовить своими руками без лишних затрат.

Конструкция магнитного контакта

Само устройство состоит из двух частей.

  • Контакт. Это точка, где к держателю закрепляется кабель массы.
  • Магнит. Может быть разнообразных форм и размеров.

Эти две части соединяются между собой креплением. Вес магнитная масса для сварки будет иметь в зависимости от размеров. Например, магнитная клемма для сварки от компании ESAB весит около 850 грамм.

Главное в такой конструкции — простота, за счет которой обеспечивается надежность функционирования и бесперебойная работа.

Самостоятельное изготовление

Конечно, такой крепеж сварочной массы можно просто приобрести. Производители, которые изготавливают сварочное оборудование, выпускают и дополнительные приспособления в виде креплений. Но это лишние финансовые потери, такой контакт можно изготовить самостоятельно.

Изготовление магнитного контакта для сварочного кабеля своими руками довольно простое. Понадобится минимум инструментов, а детали могут быть под рукой.

Что для этого нужно:

  • Во-первых, магнит. Это главная деталь всего устройства, которая обеспечит надежность крепления. Чаще всего можно увидеть самоделки, сделанные из магнита от автомобильных динамиков.
  • Во-вторых, две шайбы по размеру магнита. Если использовать автомобильный динамик, то на одну из шайб можно наварить болт для дальнейшей сборки.
  • В третьих, болт и гайка для зажима кабеля.

Сборку всей системы проводят таким образом:

  1. Шайбы можно изготовить из листового металла, по размеру магнита. Если это динамик, то он обычно имеет круглую форму. Соответственно и шайбы должны быть такими же.
  2. У нижней (та, что будет служить непосредственно контактом) сверлят отверстие по диаметру шляпки болта.
  3. Саму верхушку болта нужно сточить до толщины шайбы.
  4. Теперь эту конструкцию сваривают и зачищают. Должна получиться деталь в виде гриба с ножкой из резьбы.
  5. Магнит надевают на болт, а сверху — вторую шайбу.
  6. Теперь на шток с резьбой крепят конец кабеля массы и всю конструкцию стягивают гайкой.

Так с простейшего материала собирается элементарная масса для сварки на магните. Ее бесперебойная работа будет доказательством правильной сборки. Размеры такого контакта будут зависеть от габаритов магнита. Круглые массы заводского изготовления обычно имеют диаметр около 50-60 миллиметров.

Для опытного сварщика, знающего принцип работы массы на сварочном аппарате, изготовить требуемое крепление не составит труда. Самым примитивным контактом может стать закрепленный к кабелю кусок прутка, который закрепляют к заготовке парой точек сварки. Но, конечно, такое приспособление очень неудобно в использовании.

Также можно сделать самостоятельно и магнитный держатель для электродов. Что тоже уже зависит от личных предпочтений в удобстве работы.

Самодельная клемма на магните хороший вариант экономии средств. Хотя использовать такое крепление или нет — это уже смотрят на личные удобства в работе. Если сварка используется редко (как обычно в быту), то можно попросту обойтись стандартным зажимом.

Что Вы думаете по поводу удобства такого приспособления? Насколько целесообразно покупать или изготовить такую клемму массы? И стоит ли приобретать такое крепление заводского изготовления, если можно сделать его самостоятельно в своей мастерской? Возможно, у Вас иметься личный опыт по использованию, тогда просим поделиться им в блоке комментариев и принять участие в обсуждении.

wikimetall.ru

Магниты неодимовые для сварки и грузозахваты в Москве

Отключаемые неодимовые фиксаторы, уголки и угольники Magswitch, сварочные клеммы для массы и захваты на магните

Производитель MAGSWITCH один из первых разработал и внедрил уникальные удерживающие свойства отключаемых неодимовых магнитов. Ведь в сварочных работах, которые ведутся на любом производстве или стройке, а так же к примеру на судостроительных и вагоноремонтных заводах, зачастую не хватает рабочих рук, здесь и приходят на выручку такие замечательные помощники, как магнитные грузозахваты и сварочные фиксаторы или как их еще называют отключаемые магнитные держатели, уже широко известной компании MAGSWITCH и EUROBOOR.

Эта уникальная магнитная продукция разделяется на следующие категории:

  • Сварочные магнитные держатели;
  • Магнитные отключаемые шаблоны;
  • Угловые сварочные держатели и фиксаторы;
  • Электронные магнитные подъемники;
  • Магнитные держатели угловые;
  • Магнитные крюки;
  • Магнитные зажимы - клемы;
  • Магнитные грузовые захваты;
  • Грузоподъемные магниты;
  • Магнитные выравниватели плоскости.

В этой связи особенно хотелось отметить то, что разное предназначение магнитных устройств категорий MAGSWITCH, до недавнего времени было менее распространено в России, и только лишь с начала 2000-х, магнитная продукция стала стремительно наращивать темп по запросам из разных уголков нашей страны. Это связано с тем, что значительные средства стали вливаться в строительный и производственные рынки для обработки металла.

Из основных особенностей сварочных отключаемых и подъемных магнитов можно выделить следующее:

  • Компактные размеры;
  • Удобство при транспортировке и монтаже;
  • Высокое качество;
  • Долгий срок службы;
  • Широкий спектр применения.

 «Инструмент – 24» является официальным представителем Магсвич на территории РФ по поставке магнитной продукции MAGSWITCH и EUROBOOR, поэтому предлагаем приобрести сварочные и подъёмные магниты на выгодных условиях с гарантией в нашем магазине.

tool-24.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
