Бытовой токарный станок для дома JET BD-3 по металлу – цена, отзывы, характеристики с фото, инструкция, видео

Токарный станок для дома JET BD-3 – оборудование из линейки швейцарского производителя, являющееся подходящим вариантом для домашнего использования. Это самый маленький токарный станок в линейке. Сфера применения устройства обширна. С помощью станка европейского бренда производится черновое и чистовое точение деталей с различной формой, нарезка резьбы, сверление и другие виды работ. Представленная производителем модель обладает компактными размерами и доступной ценой. При этом характеристики модели практически ни в чем не уступают профессиональному оборудованию.

• Конструкция устройства

В состав устройства входит внушительный перечень элементов, гарантирующих высокое качество обработки деталей. К основным элементам конструкции относится чугунная станина с резиновыми опорами, эффективно гасящими вибрации. Этот же металл служит сырьем для производства направляющих, которые в процессе закалки приобретают высокие показатели прочности.

Работу станка JET BD-3 обеспечивает коллекторный двигатель, позволяющий изменять частоту вращения шпинделя. Помимо этого в состав станка входят передняя и задняя бабки, маховики продольного и поперечного сечения, резцедержатель, индикаторы перегрузки и напряжения.

• Особенности станка

Главными особенностями и достоинствами станка являются такие факторы, как функциональность, надежность и удобство эксплуатации. Кроме этого, модель отличается низкими показателями шума, высокой производительностью и безопасностью. Защиту оператора гарантирует задняя стенка и экран патрона, который сводит к минимуму риск травматизма.

Характеристика	Значение
Диаметр обточки над станиной	100 мм
Расстояние между центрами	150 мм
Частота вращения шпинделя, плавно	100-3800 об/мин
Конус шпинделя	М14х1
Отверстие шпинделя	10 мм
Размер хвостовика инструмента	8 х 8 мм
Продольная подача	опция
Ход поперечного суппорта	50 мм
Пиноль задней бабки	М14 х 1
Ход пиноли задней бабки	23 мм
Выходная мощность	0,15 кВт / S 1 100%
Потребляемая мощность	0,26 кВт / S 6 40%
Габаритные размеры (ДхШхВ)	440 х 270 х 210 мм
Масса	13 кг

Стандартная комплектация JET BD-3

• Однопозиционный резцедержатель;
• 3-х кулачковый патрон ф50 мм;
• Защитный экран патрона;
• Задняя защитная стенка;
• Невращающийся центр.

Комплектация за дополнительную плату

Набор из 11 резцов сечением 8×8 мм ( арт. 50000071 )

3 400p

Неподвижный люнет – 50000072 ( арт. 50000072 )

2 300p

Механизм автоподачи 0,02 мм/об ( арт. 50000073 )

4 225p

Верхняя каретка суппорта ( арт. 50000074 )

3 250p

Двухпозиционный резцедержатель ( арт. 50000075 )

1 000p

Центр вращающийся Ø 10 мм ( арт. 50000076 )

1 800p

Упор для обточки по дереву ( арт. 50000077 )

1 000p

Планшайба ( арт.  50000078 )

1 660p

Сверлильный патрон 1-8 мм ( арт. 50000079 )

3 320p

3-х кулачковый самоцентрирующийся патрон Ø50 мм ( арт. BD3-030 )

Хомутик для ø10 мм ( арт. 50000919 )

1 079p

Набор из 7 резцов 08×10 мм с мех.креплением твердосплавных пластин ( арт. 50000953 )

5 000p

Набор из 7 сменных пластин для резцов сечением 8х8 (10х10) мм ( арт. 50000954 )

3 600p

Набор из 7 сменных пластин для резцов сечением 10х10 (8х8) мм ( арт. 50000956 )

11 500p

Набор из 11 резцов 8×8 мм ( арт.

 59500022 )

2 041p

Отзывы о JET BD-3:

Достоинства:

Маленький. Легкий. Можно поставить куда угодно, хоть на кухню.

Недостатки:

Патрон *авно. Всего однопозиционный резцедержатель. нет по подач, резьбонарезания.

Комментарий:

Станок игрушка. Так сказать для общего ознакомления с принципами работы токарного станка. Но всетаки он работает. Выполняет свои функции, но часто с трудом. Тяжело ему.

Покупал(а) для:

Для мастерской. Давно хотел такой станочек. Доволен ли я? Вряд ли. Теперь думаю что надо было подкопить и купить покруче станок.

Ответить

Достоинства:

Маленький, точный

Комментарий:

Идеальный станок для мелкой работы по хозяйству и хобби (занимаюсь моделированием). Компактный , точный, нет вибрации, практически не шумит. Поначитался всякого про него, может мне просто повезло со сборкой, а может люди просто сталь на нем точат, а он для этого не очень подходит. С мягкими материалами (пластик, цветные металлы) проблем нет вообще.

Покупал(а) для:

Хобби

Ответить

Достоинства:

Хорошо учиться, чтоб дорогой станок не попортить

Недостатки:

Сталь не тянет

Комментарий:

Машинка для хобби и обучения. Дерево, пластик и мягкий металл на ура, если нужно точить сталь, лучше поискать что-то другое – очень маленькая мощность. В остальном хороший агрегат за свою цену.

Покупал(а) для:

Для себя

Ответить

Оставить отзыв

Jet BD-3 Станок токарный настольный. Паспорт, схема, описание, характеристики

Сведения о производителе настольного токарного станока

Jet BD-3

Поставщиком настольного токарного станока Jet BD-3 является JPW Tools AG Швейцария. Адрес сайта: www.jettools.com

За маркой JET стоит предприятие с большим опытом в области производства дерево-и металлообрабатывающих станков. Уже начиная с 1950 года, JET разрабатывает, производит и продает станки в США, где является лидером рынка.

Станки, выпускаемые компанией JPW Tools AG, Швейцария, Китай

• JBTS-10 – пила циркулярная настольная
• JKM-300 – станок комбинированный деревообрабатывающий
• JPS-10ts – пила циркулярная стационарная
• JPT-10B – станок фуговально-рейсмусовый настольный
• JPT-310 – станок фуговально-рейсмусовый стационарный
• JRT-2 – стол фрезерный
• JTS-315sp – пила циркулярная строительная
• JWP-12 – станок рейсмусовый настольный
• PKM-300 – станок комбинированный деревообрабатывающий


• BD-3 – станок токарный настольный Ø 100
• BD-7 – станок токарно-винторезный настольный Ø 180
• BD-8 – станок токарно-винторезный настольный Ø 210
• BD-920w – станок токарный настольный Ø 220

Jet BD-3 станок токарный настольный.

Назначение, область применения

Данный станок является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Jet BD-3 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Jet BD-3 является настольным токарным станком и предназначается для всевозможных токарных работ:

• проточка и расточка цилиндрических, фасонных и конических поверхностей
• сверление, снятие фасок
• растачивание
• отрезка
• Широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками – он прост в эксплуатации, надежен и долговечен.

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок может эксплуатироваться в следующих условиях:

• температура окружающей среды от 10 до 35 °С
• относительная влажность воздуха до 80 % при температуре 25 °С

Стандартная комплектация токарного станка BD 3

• Однопозиционный резцедержатель
• 3-х кулачковый патрон Ø50 мм
• Невращающийся центр
• Защитный экран патрона
• Защитная задняя стенка

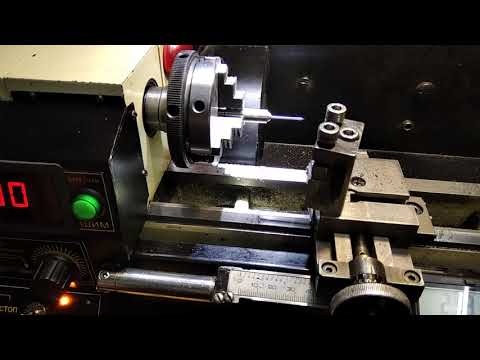

Общий вид токарного станка Jet BD-3

Фото токарно-винторезного станка Jet BD-3. Смотреть в увеличенном масштабе

Фото токарно-винторезного станка Jet BD-3. Смотреть в увеличенном масштабе

Расположение составных частей токарного станка Jet BD-3

Спецификация составных частей токарного станка Jet BD-3

1. Крышка ременной передачи
2. Передняя бабка
3. Аварийный выключатель
4. Регулятор частоты вращения шпинделя
5. Индикатор перегрузки
6. Индикатор напряжения
7. Экран шпинделя
8. Трехкулачковый патрон
9. Мотор постоянного тока
10. Резцедержатель (опция)
11. Задняя бабка
12. Маховик задней бабки
13. Маховик продольного перемещения
14. Подставка
15. Маховик поперечного перемещения
16. Винт перемещения суппорта
17. Направляющие

Описание конструкции токарного станка Jet BD-3

Передняя бабка

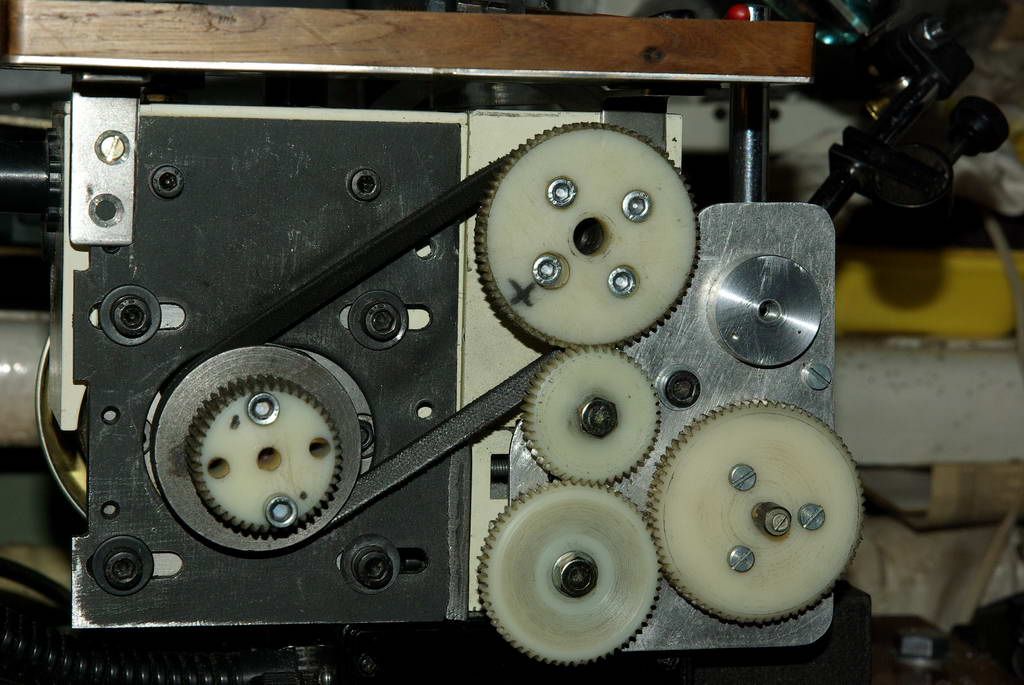

Мотор передает вращение на шпиндель при помощи зубчатого ремня. Скорость шпинделя может плавно изменяться и регулируется при помощи рукоятки (4), расположенной на основной контрольной панели. Самоцентрирующийся патрон (8) с тремя кулачками установлен на шпинделе. Чтобы снять патрон, просто снимите три крепежные гайки сзади выступа шпинделя, чтобы его можно было свободно вытащить вместе с тремя установочными штифтами.

Примечание: У патрона имеется защитный экран (7). При открытии экрана основное питание токарного станка отключается, поэтому держите экран закрытым во время работы.

Задняя бабка

Литая часть задней бабки (11) может передвигаться вдоль станины и устанавливаться в любое нужное положение, ее положение фиксируется двумя винтами (в передней части задней бабки), которые блокируют и ослабляют клин задней бабки, и вы можете снять или поправить литую часть задней бабки.

Суппорт и поперечные направляющие

На суппорте расположены поперечные направляющие, на которых установлен Резцедержатель (10), позволяющий производить сложные и тонкие операции. Его можно двигать при помощи ходового винта, через приводную гайку, чтобы обеспечить автоматическую подачу, когда работает Захват (1), установленный в правом положении.

А. Процедура запуска во время установки

Для начала вставьте вилку токарного станка в розетку, затем отпустите Выключатель ава-рийной остановки (3), должен загореться индикатор питания.

Включите станок, АККУРАТНО повернув Контрольную рукоятку изменения скорости (4) по часовой стрелке. Когда включится питание, будет слышен щелчок, но шпиндель не будет вращаться, пока вы не повернете рукоятку еще немного по часовой стрелке. По мере дальнейшего вращения рукоятки, будет прогрессивно увеличиваться скорость. Дайте станку поработать примерно 5 минут, в течение которых постепенно увеличивайте скорость шпинделя до максимума. Затем дайте ему поработать, по меньшей мере, 2 минуты на этой скорости, прежде чем выключить станок и отключиться его от источника питания. Проверьте, чтобы все составляющие были надежными и работали бы свободно и правильно. Проверьте также надежность всех креплений. Если необходима какая либо регулировка, обратитесь к соответствующему разделу «Настройки и регулировки».

Б. Запуск в обычных условиях

1. Необходимо предпринять все вышеуказанные предосторожности, чтобы обеспечить полное вращение рабочей заготовки без какихлибо затруднений
2. Запустите станок, как указано в разделе А выше
3. Если станок закончил свою работу, либо его необходимо оставить без присмотра, поверните Контрольную рукоятку изменения скорости в положение ВЫКЛЮЧЕНО, а затем отключите станок от источника питания. ВНИМАНИЕ: Система подачи питания этого станка имеет автоматическое устройство защиты от перегрузки. Если резка или сверление слишком глубокие, система прекратит работу, и загорится желтая лампочка (6) на основной контрольной панели. Просто поверните Контрольную рукоятку изменения скорости (4) на выключение, а затем включите снова. Система опять начнет работу, а желтая лампочка автоматически погаснет.

Эксплуатация станка. Токарная обработка

Прежде чем запустить станок, как описано выше, необходимо, чтобы настройка для этого типа работы, которую необходимо проводить, была полностью проверена. Ниже даны указания относительно основных принципов, как настроить токарный станок для проведения простых токарных операций.

ВСЕГДА планируйте свою работу. Вы должны различными измерительными инструментами, которые могут вам потребоваться, такие как микрометры, штангенциркули, кронциркули и пр. Выберите режущий инструмент, который сможет выполнить желаемую работу, и установите его в резцедержатель с наименьшим возможным выступом, закрепив его с использованием трех шестигранных винтов с головкой под ключ (в идеальном случае выступ должен быть примерно 6 мм, но не более 8 мм для прямого инструмента). ВАЖНО убедиться, что конец режущего инструмента расположен на оси вращения детали, либо немного ниже нее. Ни при каких обстоятельствах он не должен быть выше оси. Если необходимо, то под инструментом должны использоваться регулировочные прокладки, чтобы достичь правильной высоты, либо если конец инструмента расположен слишком высоко, единственным выходом является выбор другого инструмента или фрезерование державки резца. Чтобы проверить, находится ли край инструмента на правильной высоте, расположите его так, чтобы кончик почти касался центра конуса задней бабки. Они должны совпадать. Если необходимо, проведите регулировки, используя регулировочные прокладки, сточив кончик, либо выбрав другой инструмент. Если задняя бабка не будет использоваться, вы можете полностью снять ее, ослабив крепежную гайку в ее основании, и свободно передвинув ее по станине. Отметьте точку на поверхности рабочей заготовки, где необходимо закончить точение, например, выступ, используя шабер или подобный способ, и передвиньте суппорт так, чтобы резец находился прямо напротив отметки, затем поверните поперечные салазки так, чтобы инструмент касался поверхности рабочей заготовки. Проводя эти манипуляции, рукой вращайте патрон, чтобы убедиться, что он ничего не будет касаться, если вы будут проводить токарные работы, например, что имеется достаточный зазор меду суппортом, поперечными салазками, резцедержателем или резцом и патроном.

Если все в порядке, тогда отведите резец и отодвиньте суппорт от передней бабки, затем поверните резец к рабочей заготовке примерно вдоль длины среза, вращая при этом заготовку рукой, и используя патрон. Продолжайте медленно продвигать резец, пока он не коснется поверхности. Зафиксируйте это положение, обнулив шкалу на поперечных направляющих, т.е. повернув подвижную шкалу до тех пор, пока резец не будет на коротком расстоянии от правого угла рабочей заготовки. Поверните поперечные салазки опять на один полный оборот, пока не совпадет нулевая отметка. ВАЖНО: Если вы пропустили нулевые отметки, верните их обратно, по крайней мере, на полоборота, затем медленно совместите отметки обратно. Всегда, когда вы используете шкалу, как индикатор, чтобы продвинуть поперечные салазки или резцовые салазки крестового суппорта, ВСЕГДА используйте эту процедуру, чтобы выровнять отметки. Обязательно принимайте это во внимание. Продолжайте вращать рукоятку до размера, равного желаемой глубине среза.

Схема электрическая токарного станка Jet BD-3

Схема сборки токарного станка Jet BD-3

Схема сборки токарного станка Jet BD-3. Смотреть в увеличенном масштабе

Читайте также: Школьные токарные станки. Обзор

Технические характеристики станка Jet BD-3

Наименование параметра	Jet BD-3
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	100
Наибольший диаметр заготовки над суппортом, мм
Наибольшая длина заготовки в центрах (РМЦ), мм	150
Рекомендуемая глубина точения за один проход, мм
Максимальная глубина точения за один проход, мм	0,25
Максимальный размер державки резца, мм	8 х 8
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	10
Присоединение шпинделя	М14 х 1
Число ступеней частот прямого вращения шпинделя	Б/с
Частота прямого вращения шпинделя, об/мин	100. .3800
Диаметр токарного патрона, мм
Суппорт. Подачи
Наибольшее продольное перемещение каретки суппорта, мм
Перемещение суппорта продольное на одно деление лимба, мм
Наибольшее поперечное перемещение суппорта, мм	50
Перемещение суппорта поперечное на одно деление лимба, мм
Угол поворота резцовых салазок, град	±45°
Пределы продольных рабочих подач суппорта, мм/об	опция
Пределы шагов нарезаемых резьб метрических, мм	нет
Задняя бабка
Присоединение задней бабки	М14 х 1
Наибольшее перемещение пиноли, мм	23
Электрооборудование
Номинальное напряжение питания, В	220 в 50 Гц
Электродвигатель постоянного тока главного привода, кВт	0,26
Габариты и масса станка
Габариты станка (длина ширина высота), мм	440 х 270 х 210
Масса станка, кг	13

Связанные ссылки. Дополнительная информация

JET BD-3 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Pdf Загрузить

RU – РУССКИЙ

Инструкция по эксплуатации

Уважаемый покупатель,

Большое спасибо за доверие, которое вы оказали нам при покупке новой JET-машины. Настоящее руководство

подготовлено для владельцев и операторов токарного станка по металлу JET BD-3 в целях обеспечения безопасности при установке, эксплуатации и процедурах технического обслуживания

. Пожалуйста, прочитайте и поймите информацию, содержащуюся в данной инструкции по эксплуатации и

сопроводительные документы. Для обеспечения максимального срока службы и эффективности вашей машины, а также для безопасного использования машины внимательно прочитайте данное руководство

и строго следуйте инструкциям.

1. Декларация о соответствии

2. Гарантия

3. Безопасность

Разрешенное использование

Общие указания по безопасности

Прочие опасности

9003 Технические характеристики

3 900 Уровень шума

Объем поставки

Описание машины

5. Транспортировка и ввод в эксплуатацию

Транспортировка и установка

Сборка

Подключение к сети

Первичная смазка

Запуск

03 Работа с патроном 90 3

Настройка инструмента

Выбор скорости шпинделя

Ручная токарная обработка

Токарная обработка с автоматической подачей

Сверление

7. Наладка и регулировка

Трехкулачковый универсальный патрон

Верхняя направляющая

Подвижный центр

Люнет

8. Техническое обслуживание и осмотр

9. Поиск и устранение неисправностей

10. Защита окружающей среды

11. Доступные аксессуары

11. Доступные принадлежности

9000 002 Под нашу ответственность Настоящим

мы заявляем, что данное изделие соответствует

нормам*, перечисленным на стр. 2.

Разработано с учетом стандартов

**.

2. Гарантия

Продавец гарантирует, что поставляемый

продукт не имеет дефектов материала

и производственных дефектов. Настоящая

гарантия не распространяется на дефекты

, которые прямо или

вызваны неправильным использованием,

небрежностью, случайным повреждением,

ремонтом, ненадлежащим обслуживанием или

чисткой и естественным износом.

Гарантия и/или претензии по гарантии

необходимо сделать в течение двенадцати месяцев

с даты покупки (

дата

счет-фактура). Любые дальнейшие претензии исключаются.

Настоящая гарантия включает все гарантийные

обязательства Продавца и заменяет

все предыдущие декларации и

соглашения, касающиеся гарантий.

Гарантийный срок составляет восемь

часов ежедневного использования. При превышении этого срока

гарантийный срок сокращается

пропорционально сверхнормативному использованию, но до

не менее трех месяцев.

Возврат бракованных товаров требует

предварительного явного согласия Продавца и

на риск и за счет Покупателя.

Дополнительную информацию о гарантии можно найти

в Общих положениях и условиях

(GTC). GTC можно просмотреть по адресу

www.jettools.com или отправить по почте

по запросу.

Продавец оставляет за собой право производить

изменения продукта и

аксессуаров в любое время.

3. Безопасность

3.1 Разрешенное использование

Этот токарный станок по металлу

предназначен только для точения и сверления обрабатываемого металла

и пластиковых материалов. Механическая обработка

других материалов не допускается и

может производиться в особых случаях

только после консультации с производителем

.

3

Никогда не резать магний-

высокая пожароопасность!

Заготовка должна позволять безопасно

нагружать и зажимать.

Использование по назначению также включает

соблюдение инструкций по эксплуатации и

техническому обслуживанию, приведенных в данном

руководстве.

Машину должны

эксплуатировать только лица, знакомые с ее

эксплуатацией и техническим обслуживанием, а также знакомые

с ее опасностями.

Требуемый минимальный возраст должен быть 9 лет0003

наблюдается.

Машина должна использоваться только в технически безупречном

состоянии.

При работе на машине должны быть установлены все

предохранительные механизмы и кожухи

.

В дополнение к требованиям безопасности

, содержащимся в настоящих инструкциях по эксплуатации

, и применимых правилах

вашей страны, вы должны

соблюдать общепризнанные

технические правила, касающиеся

0003

эксплуатация металлообрабатывающих станков.

Любое другое использование без разрешения.

В случае несанкционированного использования станка

производитель

снимает с себя всякую ответственность и ответственность

передается исключительно оператору.

3.2 Общие указания по технике безопасности

Металлообрабатывающие станки могут быть

опасными при неправильном использовании.

Поэтому соответствующие общие

технические правила, а также следующие

необходимо соблюдать примечания.

Прочтите и поймите все руководство по эксплуатации

, прежде чем приступать к сборке или эксплуатации

.

Держите эту инструкцию по эксплуатации рядом с машиной,

, в защищенном от грязи

и влаги, и передайте ее

новому владельцу, если вы расстанетесь с инструментом.

Jet 321820 GH-1340W-3, токарный станок с редуктором

Артикул: 321820-jpw

Рейтинг:

(0)Нет отзывов

$9 799,00

Доступны скидки за количество

Количество

ПРЕДУПРЕЖДЕНИЕ: Предложение штата Калифорния 65

Получите свой инструмент в соответствии с нашей гарантией Flex!

Починим или заменим.
