Чем отличается токарный станок от фрезерного: Чем отличается фрезерный станок от токарного

alexxlab | 10.06.1987 | 0 | Токарный

Содержание

какая между ними разница, принцип действия

Непосвященному в нюансы металлообработки человеку сложно определить разницу между токарным и фрезерным станком. Она заключается в различных функциях, а также в способе обработке детали. Мастер выбирает способ обработки в зависимости от того, что он хочет в итоге получить после обработки заготовки на станке.

Содержание:

1 В чем разница между ними?
2 Разновидности
- 2.1 Фрезерных станков
- 2.2 Токарных станков
3 Чем отличается фрезерная обработка от токарной?

В чем разница между ними?

Основное отличие в данных станках в том, как именно происходит работа с болванкой. В токарном станке деталь неподвижно крепится в специальном патроне и уже с ним получает вращательные движения. Обработка происходит при помощи резца, который закреплен в суппорте и поступательно двигается, снимая с заготовки лишние слои металла.

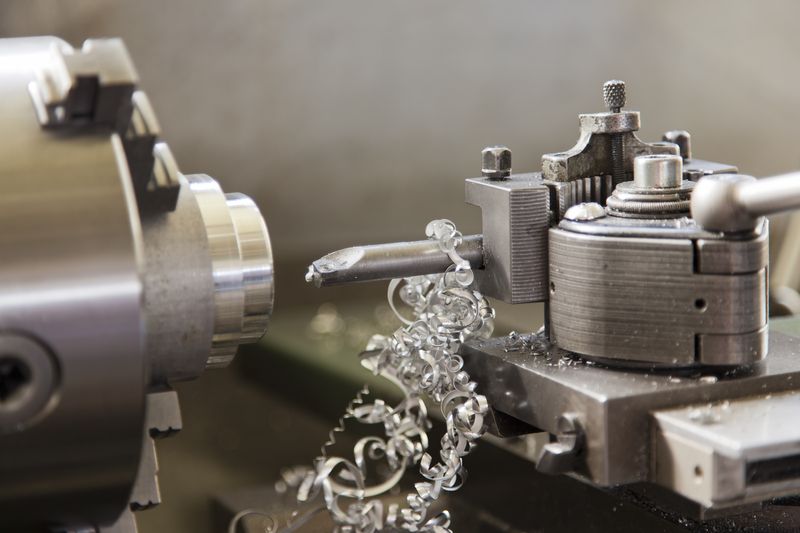

Главная особенность токарного агрегата – вращательное движение обрабатываемой детали, получаемое от шпинделя через патрон и центр. Движение резца в этих операциях называется вспомогательным.

Фрезерный станок, напротив, снабжен вращающимся инструментом: фрезой. Это осевой вращающийся инструмент, обрабатывающий деталь, жестко закрепленную на столе фрезерного станка. Основные виды фрез:

концевые;
шпоночные;
торцевые;
цельные;
червячные;
специальные.

Резец токарного станка создан для обработки тел вращения, а фреза – многолезвийный инструмент для резки. Проще говоря, на токарном станке происходит точение подвижной заготовки, а на фрезеровальном – режут неподвижную.

Для обработки на токарном станке существуют две координаты: z и x. На фрезеровочном координат от трех до пяти. Рабочими элементами токарного станка являются: сверла, зенкера, метчики, а также прочие многочисленные инструменты.

Разновидности

Оба вида станков имеют по несколько разновидностей в зависимости от расположения детали, сложности обработки, мощности и возможностям. Современные станки позволяют создать из заготовок детали разной конфигурации и обработать максимально крупные детали.

Фрезерных станков

При помощи фрезеровального агрегата есть возможность изготовить непростые по конфигурации детали, например, шестерню. Всего известно 7 типов фрезерных станков:

Универсальный с поворачивающейся планшайбой. В этой разновидности станка шпиндель закреплен горизонтально, деталь подвергается обработке по 3 осям с помощью поворотного стола. На таком станке хорошо делать углы, нарезать спирали, а также пазы.
Горизонтально-фрезерные. В этом станке шпиндель расположен горизонтально. Механизм позволяет обрабатывать маленькие болванки с использованием различных видов фрез. При установке запасных конструкций появляется возможность проводить и вертикальную обработку.

Вертикальные консольно-фрезерные. Это разновидность моделей, в которых шпиндель расположен вертикально, но имеет возможность поворачиваться в горизонтальной плоскости. Такое оборудование напоминает крупный сверлильный агрегат.
Широкоуниверсальные станки оснащены стандартным шпинделем для горизонтальной обработки, но также имеется и дополнительная шпиндельная головка, расположенная на подвижном хоботе. С помощью такого оборудования есть возможность проводить фрезеровку под различными углами и в паре плоскостей. Мастер имеет возможность использовать как два шпинделя одновременно, так и последовательно.
Вертикально- и горизонтально-фрезерные бесконсольное. На станках, которые не имеют консоли можно с легкостью обрабатывать крупногабаритные детали. Их устанавливают на бетонную плиту или прямо на пол.

Продольно-фрезерные. Это оборудование используется для обработки длинных и крупногабаритных заготовок. Непосредственно фрезерные головки с горизонтальным шпинделем закреплены на 1–2 стойках. Также станок снабжен вертикальным вариантом шпинделя, который находится на перпендикулярной стойке, на траверсе.
Фрезерные станки непрерывного действия. На таком оборудовании есть возможность установить и перемещать деталь, не останавливая сам станок. Эта разновидность, также бывает двух типов: карусельно-фрезерные, которые снабжены круглым поворотным столом и барабанно-фрезерные, где заготовка крепится во вращающемся барабане.

Читайте также: токарный станок ТНП-111 настольного типа технические характеристики

Токарных станков

Токарные станки используются не только на крупных производствах, но и в частных мастерских, а также в домашних условиях. Фрезерные чаще можно встретить исключительно на производстве. У токарных станков также 7 разновидностей:

Винторезные. Это самая универсальная разновидность токарного оборудования, которое подходит для всех типов токарных работ, включая полирование, шлифовку, расточку.
Карусельные. Данный вид станка предназначен для обработки заготовок весом по несколько тонн. Главный элемент такого оборудования – вращающаяся планшайба. Это рабочий стол, на котором и крепится заготовка. Для работы предназначены два суппорта, которые обеспечивают горизонтальное и вертикальное движение.
Лоботокарные. Агрегат предназначен для изготовления и обработки цилиндрических и конических деталей большого диаметра. Некоторые заготовки могут по диаметру превышать размеры колеса от поезда. Планшайба в таком станке расположена вертикально, а суппорт с резцом, вообще отделены от основной конструкции.

Револьверные. Заготовка может быть закреплена вертикально или горизонтально. Суппорт оснащен револьверным барабаном, содержащим все необходимые инструменты. Это позволяет за один рабочий процесс применить к заготовке несколько разновидностей обработки. Максимально удобными считаются станки, с наличием горизонтальной оси вращения револьверного барабана, поскольку при такой конструкции в него есть возможность закрепить больше инструментов.
Автоматы продольного точения. Такие агрегаты используются для изготовления мелких деталей из прута или проволоки. Станок в зависимости от модели может иметь подвижный или неподвижный шпиндель. Для работы с малогабаритными изделиями применяются специальные цанги.
Многошпиндельные автоматы. Большое и сложное оборудование, которое применяется для крупных производств с серийным изготовлением точных и крупных деталей. В агрегате происходит одновременная работа нескольких шпинделей, что позволяет станкам с такими функциями выполнять одновременно несколько операций.

Токарно-фрезерный центр. Этот агрегат необходим для работы с непростыми механизмами и выполняет сразу функции токарного станка и фрезы. Во фрезерную головку есть возможность поместить токарный резец, а все действия происходят автоматически по введенной в компьютер числовой программе.

При выборе для определенных технологических процессов оборудования, следует оценивать не только, какой именно вид обработки нужно произвести, но и вес, размер заготовки и угол, под которым следует проводить обработку. Самый крупный токарный агрегат в истории мог обрабатывать заготовку весом до 300 тонн.

Чем отличается фрезерная обработка от токарной?

Токарные работы включают в себя следующие подвиды:

обтачивание заготовки по наружной поверхности;

расточка изнутри;
подрезание плоских резцов;
разрезание заготовки на несколько.

С помощью токарного станка происходит обработка конических и цилиндрических поверхностей, а также нарезание нескольких видов резьбы, высверливание углублений, расточка канавок и пазов по окружностям заготовки.

Если на станке установлена ЧПУ, то за один процесс легко произвести несколько типов токарных работ с одной заготовкой. Фрезеровальные работы помогают обработать заготовку разными фрезами по необходимости:

фасонная – если заготовка имеет сложный контур;
торцевая – крупногабаритная деталь;
дисковая фреза – для отрезания части от заготовки;
кольцевая фреза – для прорезывания канавок, пазов, засечек на заготовке.

Фрезерные станки также снабжаются системой ЧПУ и помогают произвести наиболее точные работы с минимальным количеством ошибок. Для простого обывателя токарные и фрезерные работы не имеют разницы между собой. Но на самом деле, это различные технологические процессы, а потому и оборудование для них принципиально разное.

Токарные и фрезерные станки как ручные, так и на автоматическом управлении, требуют значительной классификации и сноровки мастера, чтобы в итоге получить максимально точный результат, без необходимости дополнительной обработки.

Поделиться в социальных сетях

«Чем отличается фрезерный станок от токарного?» — Яндекс Кью

Токарно-фрезерный станок: устройство, функции, эксплуатация

Содержание

Технические характеристики
Устройство
Функции
Эксплуатация и ремонт
Классификация
Размеры
Тип и привод фрезерной головки
По назначению и сложности
Универсальные
Рекомендации по выбору
Как изготовить своими руками?

При обработке металлических заготовок используется разное оборудование. Оно может быть универсальным и выполнять множество технологических операций или применяться только для одного процесса. Токарно-фрезерные станки относятся к первой группе оборудования.

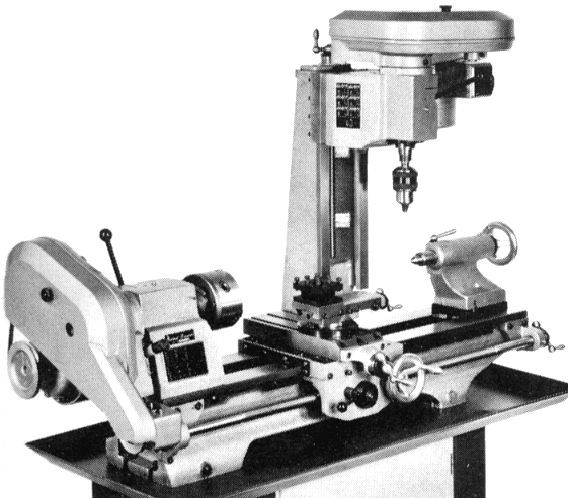

Токарно-фрезерный станок

Технические характеристики

Выбирая универсальный станок для работы с металлическими заготовками, нужно учитывать ряд параметров, от которых зависят возможности оборудования:

Мощность — параметр влияет на то, какие виды металлов можно обрабатывать.
Габариты станка — длина, ширина, высота выбираются зависимо от наличия свободного пространства в мастерской.
Размер рабочей поверхности — этот параметр влияет на допустимые габариты обрабатываемых заготовок.
Длина направляющих, на которых закрепляется суппорт.
Вид шпинделя.
Скорость вращения шпинделя.
Панель управления.

Оборудование с ЧПУ позволяет сделать производство эффективнее. Оператор задаёт алгоритм, чтобы подвижные механизмы начали самостоятельно выполнять установленные операции. При программной обработке возрастает точность проводимых работ.

Устройство

Промышленные аппараты — это сложные конструкции, которые состоят из ряда элементов, объединённых между собой крепежом и проводами. В токарно-фрезерных станках есть несколько деталей:

Станина — основание оборудования, на котором закрепляются остальные элементы.
Суппорт — элемент для закрепления резцов. Современные модели оснащены креплениями для установки нескольких фрез. Это позволяет выполнять ряд технологических операций без дополнительного вмешательства оператора. От количества рабочих головок зависит стоимость оборудования.
Шпиндель — подвижный механизм.
Задняя бабка.

Функции

Токарно-фрезерные станки — многофункциональное оборудование, которое предназначено для проведения различных рабочих операций:

Производство деталей сложной формы.
Нарезка резьбы.
Продольное, поперечное точение.
Фрезерование заготовок.
Сверление отверстий.
Растачивание дырок.
Шлифовка поверхностей.
Обработка торцов, отверстий, сложных изгибов.

Благодаря возможностям подобного оборудования его используют в разных направлениях промышленности.

Производство деталей

Эксплуатация и ремонт

Чтобы эффективнее работать с токарно-фрезерными станками, нужно знать особенности эксплуатации и ремонта оборудования:

При работе с системой ЧПУ нужно знать, как задавать алгоритмы, исправлять ошибки в компьютере.
Перед началом работы следует проверять натяжение ремней, состояние крепёжных элементов, заточку фрез, резцов.
Удостовериться в целостности проводов, подключению к сети.
Следить за работоспособностью механизмов при эксплуатации станка.
Очищать рабочие поверхности от отходов производства. Для этого лучше применять пистолет с компрессором.
Смазывать подвижные механизмы моторным маслом.
При длительном рабочем процессе использовать охлаждающие жидкости. Они защищают оснастку и заготовки от порчи.

Чтобы не возникло проблем с починкой станка, нужно удостовериться в наличии гарантии на оборудование. При выходе из строя подшипников или крепёжных элементов нужно сразу заменять их на новые.

Классификация

Конструкция токарно-фрезерного оборудования изменяется зависимо от разных параметров. Например, существуют станки настраиваемые вручную и механизмы с ЧПУ. Мастера металлургии классифицируют эти машины и по ряду других параметров.

Размеры

Оборудование разделяется по габаритам. От размеров зависит то, какие заготовки можно обрабатывать с помощью станка. Существуют такие виды станков:

Большие — масса более 10 тонн.
Средние — масса 1–10 тонн.
Маленькие — масса до 1 тонны.

Существуют промышленные и настольные модели. К настольным станкам относятся конструкции весом до 400 кг. С их помощью обрабатываются заготовки длиной 1200 мм. Такие модели предназначены для работы с металлами, деревом. Подключаются к общей сети 220V.

Тип и привод фрезерной головки

Токарно-фрезерные станки классифицируются по конструкции фрезерного шпинделя:

модели с противошпинделем;
простые механизмы;
с приводным центром;
конструкции со шпинделем, комплектуемым С-осью.

Отдельный привод приводит в движение рабочий инструмент. Эффективность оборудования зависит от системы управления. Ручные модели предназначены для разовых работ. Аппараты с ЧПУ применяются при серийном производстве.

Токарно фрезерное оборудование с ЧПУ

По назначению и сложности

Оборудование делится по назначению:

для обработки металла;
для работы с деревянными заготовками.

Чтобы работать с твердыми сплавами, легирующими или высокоуглеродистыми сталями, применяют мощное оборудование. Оснастка должна быть изготовлена из прочных материалов.

Зависимо от сложности оборудования выделяют две группы станков:

Специализированные — станки, которые предназначены для выполнения определённых операций. Не перенастраиваются.
Многофункциональные — оборудование, которое устанавливается на больших предприятиях. С его помощью проводят разные технологические операции.

Станки с ЧПУ относятся к группе многофункциональных. Для их настройки и эксплуатации нужны определённые знания. Оператор следит за целостностью оснастки, чтобы предотвратить порчу оборудования, заготовок.

Универсальные

Универсальные модели отличаются от других наличием С-шпинделя. Конструкция рабочей головки имеет направляющие, по которым она передвигается в разных направлениях. Универсальные установки позволяют проводить такие технологические операции:

торцевание деталей;
зенкерование отверстий;
расточка отверстий;
сверление отверстий;
шлифование металлических, деревянных поверхностей;
нарезание резьбы;
выборку пазов;
долбежку углублений;
обработку зубьев.

Благодаря этому изготавливаются детали сложной формы. Модели с ЧПУ выполняют любые операции с высокой точностью. При работе станков подвижные элементы перемещаются с помощью заданной программы. Современные модели оборудуются датчиками сохранения заданных габаритов, расхода мощности, перегревания.

Универсальный токарно-фрезерный станок

Как изготовить своими руками?

Чтобы не покупать токарно-фрезерный станок, можно изготовить агрегат самостоятельно. В качестве основного элемента используется двигатель от стиральной машины. Готовое оборудование позволяет изготавливать штучные детали из дерева, металла, сплавов. Этапы изготовления:

Конструкцию самодельного аппарата делают из металлических деталей. Для этого применяются швеллера, уголки, прутья. Скрепляются металлические детали с помощью сварочного аппарата.
Далее изготавливается передняя и задняя бабка. В одной из них закрепляется деталь, во второй закрепляется подвижный шпиндель с рабочей головкой.
Чтобы обрабатывать боковую часть заготовок, устанавливается отдельный суппорт. На нём закрепляются резцы или стамески.
Дополнительно устанавливаются защитные щитки, подсветка.

Обзор фрезерных станков с ЧПУ

Развитие технологий стало причиной того, что компьютеры и другие передовые технические средства все активнее используются в повседневной жизни людей, а также в промышленности. Например, на современных промышленных предприятиях все чаще можно встретить фрезерный станок с ЧПУ, который управляется не руками оператора, а при помощи специальных компьютерных программ и соответствующих электронных устройств.

Рис. 1 – Фрезерный станок с числовым программным управлением

Благодаря такой системе управления значительно облегчается эксплуатация станка, а из процесса изготовления деталей исключается человеческий фактор, который может оказывать негативное влияние на их качество и точность обработки.

Принцип работы фрезерных станков.

Фрезерное оборудование позволяет осуществлять различные технологические операции: резку, сверление, расчет расстояний между отверстиями, которые необходимо выполнять, а также ряд других. В качестве материалов, которые можно обрабатывать на таком оборудовании, могут выступать:

древесина;
черные, а также цветные металлы;
керамика;
полимерные материалы;
природный и искусственный камень.

Заготовки закрепляются на рабочем столе, а их обработка выполняется за счет вращающейся фрезы, которая и режет материал.

Рис. 2 – Станок с ЧПУ обрабатывает металлическую заготовку

Фрезерные станки, оснащенные ЧПУ, выпускаются в различном конструктивном исполнении.

Консольного типа:

1. модели, обладающие широкой универсальностью;

2. горизонтального типа;

3. вертикального типа.

Бесконсольной конструкции:

1. вертикальные;

2. горизонтальные.

Самыми популярными и, соответственно, распространенными являются фрезерные станки с ЧПУ консольного типа. На консоль закрепляется обрабатываемая заготовка, и именно этот рабочий орган совершает движения по отношению к режущему инструменту. Сам шпиндель такого станка не движется, он жестко зафиксирован в одной позиции.

Обработка на фрезерных станках бесконсольного типа осуществляется за счет того, что перемещаться в них может как рабочий стол, который движется в двух направлениях, так и шпиндель, способный изменять свою позицию в вертикальной плоскости, а также во всех остальных направлениях.

Станок фрезерной группы с ЧПУ автоматически выполняет операции, информация о которых предварительно записана на один из носителей. Программы, которые управляют его работой, могут быть нескольких типов.

Фрезерные станки, оснащенные ЧПУ, обладают целым рядом значимых преимуществ:

Разновидности оборудования

Станки фрезерной группы, оснащенные ЧПУ, в зависимости от того, какой материал на них обрабатывается, подразделяются на следующие категории:

1. для работы по металлу;

2. для обработки заготовок из древесины;

3. фрезерно-гравировальной группы.

Большую категорию оборудования данной группы составляют станки, на которых обрабатываются детали, выполненные из различных металлов:

1. настольные фрезерные станки, оснащенные ЧПУ;

2. обрабатывающие центры, отличающиеся высокой функциональностью;

3. станки широкоуниверсального типа;

4. токарно-фрезерной категории;

5. сверлильно-фрезерной группы.

Фрезерные станки, управляемые при помощи специальных программ, можно использовать и для оснащения домашней мастерской, так как они отличаются простотой эксплуатации и дают возможность изготавливать детали из металла, выполненные с высокой точностью своих геометрических параметров.

На предприятиях, которые производят мебель, а также в строительных компаниях применяются фрезерные станки, оснащенные ЧПУ, с помощью которых выполняется обработка заготовок из древесины. На таких станках обрабатываются изделия из древесины, а также заготовки из полимеров, алюминиевых сплавов, фанеры и ДСП.

Станок с ЧПУ, на котором возможно выполнять операции гравировки, применяется для обработки изделий, изготовленных из металла, натурального и искусственного камня, бетона и ряда других материалов. С его помощью изготавливают декоративные каменные колонны, статуэтки, другие изделия, выполняющие исключительно декоративную функцию. Такие станки по металлу и ряду других материалов чаще всего используют для производства различных рекламных конструкций.

По принципу работы и своей производительности фрезерные станки, оснащенные ЧПУ, могут быть следующих категорий:

Станки, которые используются для оснащения домашней мастерской, нельзя назвать профессиональными, их преимущественно используют для полезного хобби. Такие фрезерные станки, оснащенные ЧПУ, отличаются невысокой стоимостью, поэтому ими часто оснащаются мастерские различных учебных заведений: школы, технические училища, ВУЗы и др.

Оборудование настольного типа обладает рядом весомых преимуществ:

1. невысокая стоимость;

2. исключительная мобильность;

3. простота эксплуатации и конструктивного исполнения.

Такие станки, несмотря на свою компактность, способны выполнять различные технологические операции по металлу и другим материалам: фрезерование, сверление, растачивание.

Для обработки заготовок, обладающих большими габаритами, используются вертикально-фрезерные станки. В качестве рабочих инструментов на них применяются сверла, фрезы цилиндрического, концевого, фасонного и торцевого типа. С помощью такого оборудования, которым преимущественно оснащаются крупные производственные предприятия, можно выполнять обработку как горизонтальных, так и вертикальных поверхностей.

Широкоформатные фрезерные станки, оснащенные ЧПУ, полностью соответствуют своему названию: в их конструкции имеется специальная рабочая головка, которая может поворачиваться в любом направлении. Благодаря своей универсальности такие станки чаще всего используются для оснащения цехов нестандартного оборудования и инструментальных участков.

Обзор станков

Прежде чем решить вопрос, какой фрезерный станок выбрать для оснащения домашней мастерской или производственного предприятия, важно ознакомится с характеристиками оборудования, которое предлагается на современном рынке. На сегодняшний день наиболее востребованным являются фрезерные станки, производимые в следующих странах:

Наиболее известными компаниями, которые производят и реализуют фрезерные станки с ЧПУ, являются:

Одними из самых быстрых станков, которые также отличаются широким разнообразием настроек и дополнительных функций, являются модели торговой марки GCC Jaguar.

Широким разнообразием ассортимента станков для обработки деталей из металла и других материалов отличается компания JCC. В каталоге данного производителя представлены станки с ЧПУ следующего назначения:

1. универсального типа, предназначенное для выполнения гравировальных и фрезерных работ;

2. для обработки изделий из древесины и металла;

3. прошивные станки электроэрозийного типа;

4. оборудование фрезерно-токарной группы.

Передовые программные продукты, с помощью которых управляются станки данной торговой марки, позволяют задействовать весь их потенциал.

Фрезерные станки, оснащенные ЧПУ, торговой марки RuStan — это, преимущественно, оборудование широкоуниверсального типа, с помощью которого можно выполнять широкий перечень технологических операций. Отличает модели данной торговой марки и то, что при их приобретении можно воспользоваться разнообразными скидочными программами, а также возможностью гарантийного и постгарантийного обслуживания.

По-настоящему уникальными являются фрезерные станки с ЧПУ, выпускаемые под торговой маркой Redwood. Они способны выполнять обработку деталей в формате 2d и 3d. Реализация технологии 3d предполагает, что по заданной программе из заготовки получают объемную деталь, полностью соответствующую заданным геометрическим параметрам.

Главным принципом работы специалистов, занимающихся выпуском фрезерного оборудования торговой марки Kami, является производство высококачественной продукции. При помощи станков данной торговой марки можно обрабатывать не только металл, но и детали из камня, древесины, пластика и даже стекла.

Компания Hyundai Wia специализируется на выпуске станков с ЧПУ, на которых производится продукция для аэрокосмической и автомобильной промышленности. Программы, которые используются для их управления, предполагают минимальное вмешательство со стороны человека и значительно упрощают использование подобного оборудования.

В каталоге известного производителя Zenitech преобладает профессиональное фрезерное оборудование с ЧПУ, предназначенное для обработки деталей из металла и древесины.

На современном рынке широко представлено фрезерное оборудование с ЧПУ торговой марки Инвест Адам. Основными преимуществами моделей, которые отличаются своей компактностью и универсальностью, являются:

Для оснащения домашней мастерской и крупного производственного предприятия можно использовать фрезерный станок с ЧПУ, выпущенный немецкой компанией BZT. Отличает станки данной торговой марки высокая устойчивость, надежность фиксации заготовок, точность и оперативность обработки. Удобным является и то, что станки данной торговой марки могут работать практически на любом программном обеспечении.

На стоимость фрезерного станка с ЧПУ оказывают влияние следующие параметры:

Наиболее простой конструкцией обладают настольные станки с ЧПУ, которые и стоят значительно дешевле более функционального оборудования.

Широкоформатные фрезерные станки, оснащенные ЧПУ, являются самыми дорогими в своей категории, так как они позволяют выполнять широкий спектр технологических операций. Высокая стоимость такого оборудования окупается тем, что его можно эксплуатировать в достаточно интенсивном режиме. Перечень операций, которые можно выполнять при помощи оборудования данной категории, впечатляет:

1. раскройка заготовок;

2. фрезерование поверхностей различного типа;

3. полировальные операции;

4. сверление;

5. расточные операции.

Как правильно выбирать фрезерный станок

Выбирать фрезерный станок, оснащенный ЧПУ, следует не по рекламному видео, а по функциональным возможностям такого оборудования и его техническим характеристикам. Руководствоваться в данных ситуациях необходимо следующими критериями:

тип станка, который необходим для выполнения определенных задач;
преимущества и недостатки определенных моделей;
размеры рабочего стола;
наличие в конструкции Т-образного паза, который способствует более удобному закреплению заготовки;
напряжение, необходимое для работы станка с ЧПУ;
функциональные возможности;
категория: настольные, мини или профессиональные;
гарантийные обязательства, которые предоставляет производитель.

Горизонтальные сверлильно-фрезерные-расточные станки

Адрес:
603127, г. Нижний Новгород,
ул. Коновалова, д. 6

Тел. :
(831) 414-73-14,
423-67-11

Факс:
(831) 229-98-12

E-mail: [email protected]

	Горизонтальный сверлильно-фрезерный станок с панелью цифровой индикации серии TPX61 – это универсальная модель, которая подходит для обработки литых, стальных, различных нежелезных поверхностей. Станок делает большие отверстия в заготовке. Он широко используется в машиностроении, металлургии, военной промышленности и др. Станок имеет защитное покрытие, что обеспечивает его долговечность и прочность. Шпиндель станка отличается высокой прочностью. Централизованная система автоматического контроля обеспечивает высокую функциональность станка. Кроме того, станок оборудован предохранительными клапанами и соответствует всем нормам безопасности. Это максимально удобное и надёжное в работе устройство. Рабочий стол оборудован оптическим устройством позиционирования 4×90°, что обеспечивает высокую точность обработки.
	Горизонтальный сверлильно-фрезерный станок серии TPX62 – это универсальная многофункциональная модель с функциями сверления, расточки, фрезерования, нарезания резьбы, подходит для обработки литых, стальных, различных нежелезных поверхностей. Станок способен проделывать большие отверстия, сверлить радиальные отверстия, протачивать пазы и конавки. Горизонтальный сверлильно-фрезерный станок оснащйн правоугольной фрезерной головкой, универсальной фрезерной головкой, лицевой панелью и другими аксессуарами. Такие станки широко применяются в тяжёлом, транспортном, нефтехимическом машиностроении и других сферах.
	Станки серии TPX65 являются вариантом горизонтальных сверлильно-фрезерных станков. Станки используются для обработки крупногабаритных деталей, в том числе операций сверления, растачивания, расширения отверстий, развертывания, местного совмещения, продольно-фрезерных, долбежных процедур, нарезания резьбы, и других процессов. В качестве горизонтального сверлильно-фрезерного станка, данный фрезерный станок оснащен сферической цифровой системой считывания Newall, он хорошо подходит для обработки отверстий моделей с большими деталями, если координаты будут точными.
	Горизонтальный автоматический сверлильно-расточный станок серии AH, разработанный с применением современных технологий, отличается такими характеристиками, как высокая скорость обработки, многофункциональность и универсальность. Он подходит для сверления, расточки, торцового фрезерования, нарезания резьбы, для обработки заготовок в форме коробки, рамки. Станок выполнен в новом удачном дизайне, имеет такие преимущества, как: 1. Кнопочная клавиатура для управления всеми осями станка. 2. Цикл сверления состоит из подхода на быстром ходу до отверстия инструмента, движения на рабочей подаче до конца отверстия, выхода из отверстия на быстром ходу.
	Горизонтальный сверлильно-фрезерно-расточный станок с ЧПУ модели PBC был спроектирован и разработан на основе похожих станков, произведенных компанией SMTCL, и с использованием германской передовой технологии. Эти горизонтальные сверлильно-фрезерно-расточные станки были спроектированы в блочной конструкции, что позволяет устанавливать различные ЧПУ управления, возможности и точности обработки. Горизонтальный сверлильно-фрезерно-расточный станок с ЧПУ имеет такие основные функции, как сверление и фрезерование, но этот станок также может растачивать, расвертывать, прошивать, торцевать, и т.д. Такой тип станка особенно подходит для обработки коробчатых деталей с отверстиями на различных местах, в которых точность позиционирования чрезвычайно важна. Наш горизонтальный сверлильно-фрезерно-расточный станок с ЧПУ может осушествлять автоматическое позиционирование любой оси, подборку до 4 осей от любых X, Y, Z, W и B осей, таким образом, станок может сделать трехмерные кривые с использованием интерполяции дуги. По требованиям клиента, этот станок может быть оборудован с вертикальным вращающимся столом с ЧПУ, головкой прямоугольного фрезерования, и т.д. PBC13 С опционной защитой для площади рабочего стола и опционной защитой для шпиндельной бабки и станины. PBC130qf С опционной защитой для шпиндельной бабки и станины.
	Фрезерно-расточный станок с ЧПУ компании SMTCL использует одностанинную конструкцию с боковой шпиндельной бабкой. Станина и суппорт двигаются горизонтально по направляющим станины. Смена скорости шпинделя фрезерно-расточного станка использует автоматическую коробку передач для переключения между высоким и низким диапазонами. Во всех осях установлены электросервомоторы производства Siemens. Ось X использует двухдвигательную, двухпередачную и реечно-приводную технологию, которая значительно улучшает ведущую силу оси X, а так же устраняет задний ход эффективнее, чем традиционная одномоторная двухприводная технология. Два двигателя двигаются синхронно и управляются с помошью ЧПУ. Ось Y использует двухмоторную и двойную шариковую винтовую парную систему. ОсиX, Y, и Z (пиноль) использует закрытую систему равномерного движения гидростатических направляющих, которая дает высокую производительность, низкий уровень вибрации, и позволяет сохранить высокую точность.

Станки и обрабатывающие центры с ЧПУ: статьи, обзоры, сравнения

Станки для лазерного раскроя – назначение и устройство. Основы лазерной резки

27.09.2022

Лазерные станки по праву называют инновационным оборудованием. Рассказываем, почему они так востребованы в металлообработке, на какие типы делятся и как устроен принцип резки.

Лазерные станки Инструкции Обзоры

Вертикально-фрезерный станок: устройство и принцип работы

05.09.2022

Вертикально-фрезерные станки наиболее востребованное оборудование в металлообрабатывающей отрасли. Но и внутри своего вида они различаются по техническим характеристикам, количеству осей, конструктивным особенностям. Вся информация – в нашей статье.

Фрезерные станки Инструкции

Назначение и устройство фрезерного станка

06.09.2022

У каждого из 8 видов фрезерных станков есть свои нюансы. Но в этой статье расскажем о том, что у них общего и без чего ни один станок работать не сможет. Читайте экспертную информацию о назначении, устройстве, основных узлах и агрегатах станков для обработки деталей с использованием фрез.

Фрезерные станки Инструкции

Горизонтально-фрезерный станок: отличие от вертикального, особенности и назначение

29.08.2022

Два вида фрезерных станков отличаются по востребованности. Но в ряде случаев, выбирая между вертикальным и горизонтальным, следует остановиться именно на последнем. Расскажем почему и опишем технические характеристики и особенности этого оборудования.

Фрезерные станки Solex (Neway) Kafo

Внутришлифовальный станок: как повысить качество поверхности отверстий

26.08.2022

Если необходимо с высокой точностью обработать внутреннюю поверхность детали, без внутришлифовального станка не обойтись. Как он устроен, какие особенности учтены при его компоновке, каков принцип работы и в чем преимущества? Рассказываем в статье.

Шлифовальные станки Jainnher

Назначение и устройство токарного станка

30.08.2022

Чтобы правильно подобрать, а затем эксплуатировать оборудование, нужно знать его устройство. В статье расскажем о видах, назначении, ключевых узлах и агрегатах токарных станков. Не забыли и о системе ЧПУ.

Токарные станки Инструкции

Etasis: простота и мощность турецкого бренда

19.08.2022

ГК ПРОМОЙЛ презентует новый бренд Etasis – фрезерные и токарные станки турецкого производства. Знакомим вас с историей компании, характеристиками станков и их преимуществами в сравнении с популярными аналогами.

Токарные станки Фрезерные станки Etasis

Назначение и устройство шлифовального станка

20.07.2022

Нужно выполнить шлифовку поверхности детали? В статье дадим полный обзор видов шлифовальных станков, расскажем об конструктивных особенностях и основных узлах.

Шлифовальные станки Инструкции Jainnher

Переход на ЧПУ Mitsubishi: преимущества системы и перспективы в России

14.07.2022

Хотите получить максимально производительные и надежные станки в оптимальные сроки? Наш совет: выбирайте ЧПУ Mitsubishi. Составили для вас полный гайд по системе.

Обзоры ЧПУ Отрасль

«Технофорум-2021» глазами его участника: это было интересно!

29.06.2022

Репортаж с «Технофорума-2021» от сотрудника ПРОМОЙЛ. Какие станки с ЧПУ и новинки в сфере металлообработки мы увидели и почему вам нужно побывать на выставке — в этом материале.

Обзоры Выставки

Загрузить ещё

Токарный станок против фрезерного станка: 5 отличий, почему они важны очевидно.

Но начинающие токари часто не понимают, в чем разница между ними и какой из них им подходит. Поэтому, если вы хотите узнать разницу, я объясню ее вам громко и ясно:

Основное различие между токарным и фрезерным станком заключается в технике. На токарном станке заготовка вращается, а лезвие остается неподвижным. В то время как на фрезерном станке лезвие вращается, а заготовка остается неподвижной.

Вы также можете иметь комбинацию токарного и фрезерного станка. Вот моя недавняя статья о токарно-фрезерном станке.

Конечно, это не единственное различие между настольным токарным станком по металлу и настольным фрезерным станком.

Итак, читайте дальше, чтобы узнать больше.

Содержание

Определения

Прежде чем мы углубимся в различия, сначала узнайте о них обоих.

Токарный станок : Как было сказано в нашей предыдущей статье, токарный станок называют матерью всех машин. Это самая универсальная и широко используемая машина во всем мире.

Этот станок вращает заготовку вокруг своей оси для выполнения различных операций, таких как резка, накатка, торцевание и т. д. Это настоящее чудо, которое может работать как с металлом, так и с деревом.

Фрезерный станок : Во фрезерном станке фрезы вращаются, чтобы уменьшить материал из объекта, чтобы придать ему желаемую форму. В настоящее время это одна из наиболее часто используемых машин в промышленности и на фабриках для изготовления изделий различных размеров и форм.

Различие в методах работы

Обе машины можно отличить по методу работы, который противоположен друг другу.

Токарный станок: Режущие инструменты остаются неподвижными, а металлический или деревянный объект вращается, придавая ему различные формы. Патрон на передней бабке удерживает заготовку и непрерывно вращает ее, а держатель инструмента удерживает режущий инструмент, который очень тщательно затянут, чтобы он не мог двигаться.

Фрезерный станок: С другой стороны, во фрезерном станке фреза размещается на шпинделе или оправке и может вращаться с высокой скоростью. Без вращения фреза не имеет никакого другого движения. Заготовка удерживается на столе станка. Движение стола контролирует подачу заготовки.

Когда заготовка продвигается к фрезе, фреза режет, и объекту придается желаемая форма.

Для чего они используются?

The lathe and milling machines can be used for a variety of operations:

Lathe Machine

Turning
Thread Cutting
Facing
Counterboring
Boring
Сверление
Расширение
Точечная обработка
Шлифование
Резка
0 Knurling
Chamfering

Milling Machine

Facing
Side milling
Plain milling
Sawmilling
Milling key ways, Grooves, and slots
Нарезание резьбы
Фрезерование с двух сторон
Фрезерование групп
Фасонное фрезерование
Винтовое фрезерование

Вариации станков

Теперь поговорим о разновидностях этих двух станков.

Токарный станок

Скорость Токарный станок/Деревянный Токарный станок
ДВИГАТЕЛЬНАЯ ПАРТА
CAPSTAN и Turret Lathe
Tool-Sroom Lathe
Late-Sroom Lathe
Их можно разделить на несколько типов:
Колесный токарный станок
Bench Type Jewelers Lathe
Automatic Lathe
Crankshaft Lathe
Vertical Lathe
CNC Lathe

Milling Machine

Horizontal Milling machine
Вертикально-фрезерный станок
Колено-фрезерный станок
Поршневой фрезерный станок
Планировщик типа фрезерная машина
Mustruguring или Melling Machine
Метковая машина для сжига известен как режущий инструмент.
Имеет съемный наконечник.
Это поможет вам вырезать и формировать вещи.

Фрезерный станок

Однако, когда дело доходит до фрезерных станков, режущие пластины не являются обычным явлением. В этом случае концевая фреза является наиболее популярным вариантом.
Может работать с разной скоростью, что может быть очень полезно для вас.

На что следует обратить внимание при выборе

Токарный станок: Предположим, вы хотите разрезать материал цилиндрической формы. Лучше выбрать токарный станок, а не фрезерный станок. Это поможет вам точнее выполнить работу, а резка будет проще. Эти две статьи помогут вам выбрать качественный токарный станок по дереву или по металлу.

Фрезерный станок: Кроме того, при сверлении отверстий на токарном станке можно сверлить только центр объекта. Но используя фрезерный станок, вы можете делать отверстия не по центру, а также прямые пропилы. Если вы хотите делать разрезы под углом и намереваетесь работать с нецилиндрическими материалами, то было бы разумно использовать фрезерный станок.

Заключение

Чтобы стать хорошим машинистом, вам нужна хорошая машина, которая проложит вам дорогу. И покупка машины в соответствии с вашими потребностями также является важной задачей.

Между токарным станком и фрезерным станком существует неуловимая, но большая разница, которую многие люди не понимают или не знают.

Мы постарались охватить все связанные между ними различия, чтобы вам было легче различать их. Надеюсь, это поможет вам.

Если вы все еще хотите что-то узнать, у вас есть раздел комментариев ниже.

Увидимся на другой стороне. Ну не совсем с другой стороны, в другом посте. Просто шучу!

Стать большим, стать безопасным. Добро пожаловать в вращающийся мир!

Различия между фрезерными станками и токарными станками

Когда дело доходит до нестандартных инструментов и процессов проектирования, есть два популярных варианта использования фрезерных станков и токарных станков. Оба могут предоставить исключительные услуги по индивидуальной обработке для достижения желаемых результатов. Тем не менее, между этими станками с ЧПУ есть некоторые ключевые различия, которые вам необходимо понимать, чтобы убедиться, что вы используете правильные станки, соответствующие вашим потребностям.

И фрезерные станки, и токарные станки используют процесс, известный как субтрактивное производство. Здесь кусок сырья формуется и превращается в желаемый результат. Например, вы начинаете с деревянного блока и удаляете различные части, чтобы создать ножку стола для предмета мебели.

Что такое фрезерный станок?

Фрезерные станки короче токарных станков, но намного выше. Некоторые модели выглядят как сверлильные станки с большим основанием и тисками для удержания изготавливаемого материала. Другие модели могут быть очень большими и полностью закрытыми с дверцей для добавления материала и извлечения готового продукта.

Из-за этой разницы в конфигурации и размере фрезерные станки лучше подходят для небольших рабочих зон с ограниченным пространством. Независимо от размера, большинство моделей фрезерных станков компьютеризированы.

Это позволяет оператору станка запрограммировать компьютер для производства требуемой детали или компонента. Некоторые машины также позволяют импортировать дизайны, созданные в приложениях CAD/CAM, и преобразовывают дизайн в машинные операции.

Меньшие фрезерные станки могут также предлагать ручные операции, когда дизайнер хочет изготовить единственные в своем роде детали или другие подобные сложные детали, где он не хочет, чтобы их работа была легко воспроизведена.

Какие функции выполняет фрезерный станок?

Функциональность фрезерного станка заключается в помещении куска сырья в станок и закреплении его на месте. Машина имеет несколько различных инструментов, прикрепленных к вращающейся головке. Некоторые модели требуют, чтобы вы останавливали и запускали станок, чтобы менять инструменты для различных операций и функций.

После включения станка инструмент начинает вращаться и двигаться, а материал остается на месте. Инструмент выполняет всю работу по удалению материала и формированию желаемого результата. Из-за очень сложных операций фрезерных станков они могут перемещаться вокруг оси для создания очень точных деталей.

Одним из небольших недостатков некоторых моделей фрезерных станков является необходимость остановки станка, если вам нужно измельчить верхнюю и нижнюю части сырья. После того, как верхняя часть измельчена, вы должны остановить машину, вынуть сырье и переместить его, чтобы затем можно было измельчить нижнюю часть.

Тем не менее, более новые модели фрезерных станков теперь предлагают многозадачные операции, когда они будут фрезеровать компонент, останавливать операцию, а затем автоматически поворачивать материал, чтобы его нижняя часть также могла быть фрезерована в соответствии со спецификацией. Многоцелевые фрезерные станки обеспечивают еще большую точность по сравнению с другими моделями фрезерных станков.

Какие типы компонентов изготавливаются с использованием фрезерных станков?

Фрезерные станки могут выполнять все те же процессы, что и токарные станки, такие как шлифование, сверление, нарезание канавок, нарезание резьбы и т. д. Благодаря высокой точности фрезерных станков можно выполнять практически любой вид субтрактивного производства, в том числе:

Выпрямление
Округление
Резка
Формование

Как правило, если вы можете спроектировать его и запрограммировать фрезерный станок для создания своего дизайна, вы можете сделать бесконечное количество вещей, хотя размер имеет значение, так как вам нужно убедиться, что у вас есть надлежащие клиренс.

Что такое токарный станок?

Токарный станок выглядит как большие слесарные тиски, которые были удлинены и размещены на вершине верстака. Существует множество различных стилей токарных станков с различными функциями и опциями для удовлетворения ваших потребностей. Некоторые модели предназначены для ручного управления. Другие модели предназначены для использования с компьютерами и компьютерными программами для автоматизированных производственных процессов.

Какие функции выполняет токарный станок?

Токарный станок предназначен для помещения куска сырья в станок. Когда машина включена, материал вращается. Режущий инструмент на токарном станке не двигается. Скорее, материал прижимается к режущему инструменту, чтобы создать желаемую форму изготавливаемого компонента.

Какие типы компонентов изготавливаются на токарных станках?

Поскольку сырье вращается, а режущий инструмент не двигается, токарный станок лучше всего подходит для изготовления деталей и компонентов цилиндрического и симметричного типа. Однако токарные станки также могут выполнять другие процессы, такие как:

Нарезание резьбы
Канавка
Сверление
Расставание
Скучно
Шлифование
Резка

Токарные станки хорошо подходят для менее детализированных деталей и компонентов. Когда требуется большая точность и детализация, лучшим выбором могут быть фрезерные станки.

Разница между токарным станком и фрезерным станком Станки с ЧПУ

Еще одно ключевое различие между токарным станком и фрезерным станком заключается в конфигурации станков с ЧПУ. Как уже упоминалось, инструменты не перемещаются на токарных станках. В результате вам приходится останавливать и запускать токарный станок каждый раз, когда вы хотите перейти на другой инструмент.

Во фрезерных станках, как мы уже упоминали, инструменты перемещаются вокруг сырья. Таким образом, вам не обязательно останавливать станок каждый раз, когда вам нужно перейти на другой инструмент, если у вас есть конфигурация инструмента с несколькими головками. С помощью этого типа настройки вы можете загрузить и запрограммировать любой необходимый вам инструмент, не останавливая станок.

Дизайн инструментов также несколько различается. В токарных станках инструменты обычно имеют только одно лезвие, поскольку материал вращается. Во фрезерных станках, поскольку инструментом является вращающаяся деталь, он часто имеет многолезвийную конфигурацию. Эта конфигурация позволяет фрезерному станку удалять материал с большей скоростью.

Какой из них лучше подходит для точного воспроизведения деталей и компонентов?

Токарные и фрезерные станки могут быть подключены к компьютеру и иметь запрограммированные конструкции. Благодаря компьютеризированным технологиям и автоматизации токарные и фрезерные станки могут обеспечивать исключительное качество продукции. Кроме того, каждый из них способен воспроизвести точные детали и компоненты, идентичные друг другу, нужно ли вам сто или миллион! Первый будет точной копией выпущенного сотого или миллионного.

Как решить, что лучше: токарные или фрезерные станки?

В конце концов, все сводится к тому, какие типы деталей и компонентов вы хотите проектировать и создавать. Если у вас есть простые конструкции и детали и компоненты цилиндрической или симметричной формы, то токарный станок может быть идеальной машиной. С другой стороны, если у вас есть более сложные конструкции с точными деталями, то фрезерные станки — лучший выбор.

Экономьте деньги с услугами по обработке на заказ

Если вы не хотите тратить деньги на покупку, техническое обслуживание и обучение сотрудников работе на токарных и фрезерных станках, вы можете сэкономить деньги, воспользовавшись нашими услугами по обработке на заказ. Мы обеспечиваем быстрый и легкий доступ к токарным станкам, фрезерным станкам, инструментам для впрыска парафина и другим производственным процессам для создания необходимых вам деталей и компонентов в соответствии с вашими точными спецификациями.

Мы также предлагаем широкий спектр станков с ЧПУ, нестандартные инструменты и услуги по проектированию, быстрое прототипирование, вторичные и чистовые операции и многое другое, чтобы соответствовать проекту любого размера для любого размера операции. Мы сертифицированы по стандарту ISO и располагаем полностью контролируемой температурой, чтобы гарантировать исключительное качество и качество изготовления, требуемые для ваших деталей и компонентов.

Чтобы узнать больше о наших услугах по обработке на заказ или помочь определить, какие станки лучше использовать для производства ваших деталей и компонентов: токарные или фрезерные станки, пожалуйста, свяжитесь с Laszeray Technology, LLC по телефону 440-582-8430, чтобы поговорить с одним из наши знающие и высококвалифицированные специалисты сегодня!

Автор
Последние сообщения

Различия между токарным станком с ЧПУ и фрезерным станком с ЧПУ

Токарный станок с ЧПУ и фрезерный станок с ЧПУ являются двумя наиболее важными машинами для изготовления на заказ и услуг механической обработки. Эти машины являются основой многих механических мастерских, и многие работы не могут быть выполнены без этих машин. Токарный станок с ЧПУ и фрезерный станок с ЧПУ похожи и могут выполнять множество похожих проектов, но между ними также есть важные различия. Давайте подробнее рассмотрим эти важные машины.

Что такое обработка с ЧПУ?

Во-первых, что такое обработка с ЧПУ? Обработка на станке с ЧПУ — это субтрактивный процесс, а это означает, что станок начинает с цельного куска металла (иногда из пластика или других материалов) и вырезает куски для создания формы. И фрезерные станки с ЧПУ, и токарные станки с ЧПУ являются вычитающими станками с ЧПУ. Это отличается от аддитивного производства, которое добавляет материал для создания формы. 3D-печать — это один из видов аддитивного производства.

CNC расшифровывается как Computer Numerical Control, это означает, что и токарный станок, и фрезерный станок используют компьютерную систему управления для выполнения точных разрезов и создания точных форм. Станок с ЧПУ использует цифровой план, чтобы сообщить машине, какие разрезы делать, где их делать и как это делать. Для этого требуется помощь оператора, но после того, как машина настроена, она обычно может работать самостоятельно. Хотя токарные и фрезерные станки использовались сотни лет для создания предметов первой необходимости, обработка с ЧПУ делает этот процесс намного быстрее, безопаснее и эффективнее, чем традиционные токарные и фрезерные станки, использовавшиеся много лет назад.

Узнайте больше о станках и услугах APEC для изготовления на заказ
Загрузить Руководство по изготовлению на заказ

В чем разница между токарным станком с ЧПУ и фрезерным станком с ЧПУ?

Как токарный станок с ЧПУ, так и фрезерный станок с ЧПУ используют цифровой, предварительно запрограммированный план для создания объекта из куска металла, пластика или других материалов. Фрезерование с ЧПУ и токарная обработка с ЧПУ, выполняемая на токарном станке с ЧПУ, — похожие процессы, но они имеют некоторые отличия, и каждый станок идеально подходит для определенных деталей.

Основное различие между токарным станком с ЧПУ и фрезерным станком с ЧПУ заключается в способе вращения станка и детали. Токарный станок с ЧПУ вращает заготовку или прутковый материал относительно режущих инструментов, чтобы придать форму. Напротив, на станке с ЧПУ режущие инструменты вращаются вокруг прутка. Эта разница незначительна, но они позволяют каждой машине создавать определенные объекты или делать определенные разрезы быстро и эффективно.

Что производят токарные и фрезерные станки с ЧПУ?

Тонкие различия в функциональности токарного станка с ЧПУ и фрезерного станка с ЧПУ делают каждый станок идеальным для обработки разных деталей. Токарный станок с ЧПУ идеально подходит для обработки конических или цилиндрических деталей, а фрезерный станок с ЧПУ может работать с более сложными формами. Фрезерный станок с ЧПУ может создавать плоские поверхности по мере необходимости, делать более глубокие отверстия и делать карманы, плоскости, канавки или края. Токарный станок с ЧПУ обычно создает формы, детали или объекты, которые в основном однородны по конической или цилиндрической поверхности, например винты, валы, ручки, дисковые кулачки или коленчатые валы.

Типы токарных и фрезерных станков с ЧПУ

Существует множество различных типов токарных и фрезерных станков с ЧПУ. Скорость токарного или фрезерного станка, металлы или пластмассы, с которыми он может работать, размер объекта, который он может производить, насколько он точен или точен, а также тип разреза, который он может выполнять, — все это зависит от машины. Тип детали или предмета, с которым вы работаете, может работать лучше на одних станках с ЧПУ, чем на других.

Для простых компонентов или продуктов станок с высоким уровнем точности или сложности может просто добавить ненужные затраты. Однако, если ваши детали или компоненты имеют очень жесткие допуски, они сделаны из очень прочных металлов или очень сложны, более совершенный станок с ЧПУ, вероятно, справится с этой задачей лучше всего.

С какими материалами работают токарные и фрезерные станки с ЧПУ?

Токарные и фрезерные станки с ЧПУ обычно используют металлический пруток для придания формы детали или предмету. Чаще всего это какой-либо тип алюминия или стали, хотя он также может включать многие другие металлы, такие как латунь, медные сплавы или сплавы с высоким содержанием никеля, титана или углерода. Другие токарные и фрезерные станки с ЧПУ также могут работать с различными типами пластика или дерева.

Насколько легко станок с ЧПУ может работать с металлом или другим материалом, зависит от нескольких факторов. Твердость, гибкость, температура плавления, проводимость и другие свойства материала могут играть роль в процессе механической обработки. Некоторые токарные или фрезерные станки с ЧПУ не предназначены для работы с очень прочными металлами. Некоторые металлы легче трескаются или изгибаются, и машины, предназначенные для очень прочных металлов, могут оказаться неэффективными. Также важно учитывать стоимость металлов и то, для чего вам нужна деталь или предмет. Алюминий, например, легко обрабатывается и доступен по цене, но он может не подходить для деталей, которые будут подвергаться сильным нагрузкам, коррозии или экстремальным температурам.

Как правильно выбрать станок с ЧПУ?

Ваш механический цех или производственное предприятие могут рассказать вам больше о металлах, с которыми они работают, допусках станка и уровне сложности, на который способны их станки. Также полезно спросить о файлах дизайна и о том, как упростить дизайн, чтобы снизить затраты. Ознакомьтесь с руководством по изготовлению на заказ, чтобы узнать больше об услугах по механической обработке в APEC, или свяжитесь с нами, чтобы получить ценовое предложение.

Разница между фрезерным и токарным станком

Наши решения Industries Ресурсы Купить расходные материалы Become A поставщика

Аддитивное производство

Металлическая 3D -печать

CNC Mabrining

Проводно Решения с добавленной стоимостью

Подробнее

Сертификаты

РесурсыПроектирование механической обработкиРазница между фрезерным и токарным станком

Разнообразие современных производственных машин может быть ошеломляющим. В этой статье мы сосредоточимся на двух наиболее распространенных категориях станков и сравним использование фрезерного и токарного станков. Эти машины являются рабочими лошадками субтрактивного производства и доступны во многих различных конфигурациях. 18 октября 2021 г.0448 2 минуты чтения

Руководство по проектированию: лазерная и листовая резка

27 сентября 2022 г.

Access Xometry 2022 Q3 Supply Chain Insights [инфографика]

26 сентября 2022 г.

Что такое токарный станок?

Токарный станок изготавливает цилиндрические детали путем вращения материала на неподвижном инструменте. Использование токарного станка для создания детали называется токарной обработкой . Исходный материал закрепляется в патроне, который вращается с высокой скоростью — эта ось вращения называется осью C. Режущий инструмент токарного станка установлен на держателе инструмента, который может перемещаться как параллельно оси C (обозначается как движение по оси Z), так и перпендикулярно оси C (движение по оси X). На токарных станках с ЧПУ сложные цилиндрические геометрические формы можно обтачивать, одновременно управляя положениями держателей инструмента по осям X и Z и изменяя скорость вращения для определенных функций.

Более продвинутые токарные станки имеют автоматические устройства смены инструмента, ловители деталей для серийного производства и приводные инструменты, позволяющие выполнять некоторые функции фрезерования. Для простого токарного станка настройка относительно проста. Материал необходимо закрепить в патроне и, в некоторых случаях, поддерживать его заднюю бабку. Программирование операций токарного станка с ЧПУ также относительно просто, поскольку осей не так много. Токарные станки хороши для изготовления цилиндрических деталей с очень жесткими допусками и повторяемостью. Токарные станки не используются для деталей, основные элементы которых находятся вне оси. Детали с внеосевыми элементами нельзя обтачивать на токарном станке без дополнительной оснастки. Например, токарный станок может сверлить отверстия только по центральной оси, устанавливая сверло в заднюю бабку; Отверстия со смещением от центра, как правило, невозможны при стандартной токарной операции. Токарные станки с приводным инструментом и токарные станки Swiss могут выполнять операции вне оси, включая операции сверления и фрезерования на их держателе инструмента.

Что такое мельница?

В отличие от токарного станка, фрезерный станок фиксирует материал в приспособлении и режет его вращающимся инструментом.

Существует множество различных конфигураций, но наиболее распространенная позволяет оператору перемещать деталь влево и вправо по оси X и вперед и назад по оси Y. Режущий инструмент перемещается вверх и вниз по оси Z. Фрезерный станок с ЧПУ может одновременно управлять движением вдоль этих осей для создания сложных геометрических форм, таких как криволинейные поверхности. Этот основной тип мельницы известен как 3-осевая мельница.

Как и токарные станки, мельницы бывают разных конфигураций. Такие вариации, как 5-осевые фрезы, позволяют резать более сложные детали без создания дополнительных приспособлений для закрепления, чтобы обработать боковые или наклонные элементы. Фрезерный станок может обрабатывать широкий спектр деталей и включает в себя множество различных функций, которые не работают на токарном станке. С другой стороны, мельница может быть сложной в настройке и программировании. Для обработки всех элементов может потребоваться изменить ориентацию детали несколько раз. Различные настройки называются операциями фрезерования или операциями, при этом увеличение количества операций увеличивает стоимость и накладные расходы на производство детали.

Фрезерованная деталь

Когда лучше выбрать фрезерный, а не токарный станок?

Из приведенного выше резюме должно быть ясно, что при сравнении фрезерного и токарного станков токарные станки лучше всего подходят для изготовления цилиндрических деталей. Сечение детали должно быть круглым и одна и та же центральная ось должна проходить по всей ее длине.

Фреза, однако, лучше подходит для обработки деталей, которые не являются полностью цилиндрическими, имеют плоские, сложные элементы или имеют смещенные/наклонные отверстия. Фрезы могут обрабатывать цилиндрические элементы, но если деталь чисто цилиндрическая, то токарный станок является лучшим и более точным вариантом. Более сложные машины, такие как швейцарские токарные станки, могут вырезать плоские элементы и сверлить перпендикулярные отверстия в материале. Тем не менее, эти машины все же лучше подходят для деталей, которые обычно имеют цилиндрическую форму.

В большинстве современных механических мастерских есть как токарные, так и фрезерные станки для выполнения всех требований к механической обработке. Эти машины не следует рассматривать как конкурентов; их лучше всего использовать в тандеме, чтобы покрыть ограничения друг друга.

Team Xometry

Эта статья была написана различными участниками Xometry. Xometry — это ведущий ресурс по производству с помощью станков с ЧПУ, изготовления листового металла, 3D-печати, литья под давлением, литья уретана и многого другого.

Фрезерный станок и токарный станок: в чем разница? Как они сравнивают

На этой странице

Последнее обновление: 22 сентября 2022 г. , 10:58

Токарный станок и фрезерный станок

В чем разница между токарным и фрезерным станком? И фрезерные, и токарные станки формируют и режут материалы. Это разные машины, предназначенные для конкретных материалов и типов операций резки.

Эти два продукта различаются по принципу действия, размеру, форме и характеристикам. Разница в том, что у токарного станка нет вращающегося режущего инструмента, а у фрезерного станка он есть. Ниже вы узнаете больше о том, как работают эти два продукта, их слабые и сильные стороны. Давайте посмотрим на фрезерный станок против токарного станка.

Фрезерный станок

Фрезерный станок удаляет материал с заготовки. Процесс включает в себя подачу заготовки на режущий инструмент. Фрезерный станок от Токарного станка состоит в том, что он имеет режущий инструмент с множеством лезвий.

Режущий инструмент имеет заостренную форму. Фрезерный станок бывает двух видов, как и токарный станок. Существует торцевой фрезерный станок и периферийный фрезерный станок. Разница между ними заключается в режущем действии. При торцовом фрезеровании процесс резания происходит снаружи режущего инструмента.

При использовании периферийного фрезерного станка процесс резки происходит по окружности режущего инструмента. Цена машины варьируется в зависимости от режущих инструментов и других функций, которые вы улучшите. Очень высока вероятность того, что фрезерный станок работает с более широким диапазоном материалов, чем токарный станок.

Pros

Универсальность
Прочная конструкция
Гибкое компьютерное управление
Точные разрезы
Несколько разрезов

Минусы

Тяжелый
Дорогой

Токарный станок

Токарный станок — это машина, которая используется для придания формы материалу. Два типа токарных станков используются на разных материалах. Токарный станок по дереву работает только с древесным материалом. Шансы на то, что вы сможете успешно использовать его на твердых материалах, таких как металл, ничтожны. Вы можете использовать его на пластике. Токарный станок по металлу кажется универсальным станком, который можно использовать для обработки любого материала.

Причина в том, что у него закаленный режущий инструмент, который позволяет легче и быстрее резать металл. Это мощная машина с мощным двигателем. Токарный станок состоит из нескольких частей. К ним относятся задняя бабка, передняя бабка, каретка, станина и многое другое. Процесс формирования материала включает вращение металла или дерева относительно режущего инструмента. Режущий инструмент имеет одно лезвие.

Заготовку необходимо закрепить на станке. Режущий инструмент не двигается и не вращается. Токарный станок по дереву легкий и компактный. Вот почему токарные станки по металлу должны быть установлены, так как они тяжелые.

Токарный станок характеризуется процессом токарной обработки. Он идеально подходит для деталей, имеющих форму цилиндра. Другие процессы происходят при использовании токарного станка. К ним относятся нарезание резьбы, сверление, растачивание и многое другое.

Плюсы

Доступность
Solid
Fast
Accurate
Requires minimum operators

Cons

Requires constant maintenance
It is selective

Main Features

Headstock
Tailstock
Spindle

Milling machine

Колонна и основание

Колонна и основание являются опорными элементами фрезерного станка. Колонна опирается на основание. Он имеет небольшой бак для масла и насос, который смазывает вашу машину.

Стол

Прямоугольное основание в верхней части седла удобно удерживает все ваше дополнительное оборудование ближе. Он поставляется с Т-образными пазами, которые могут держать ваши приспособления. Вы можете управлять им своими руками или силой.

Шпиндель

Вал, который вы держите во время привода режущего инструмента, называется шпинделем. Он не работает самостоятельно, а устанавливается на подшипники. Электродвигатель приводит его в движение.

Токарный станок

Станина

Это основа токарного станка. Здесь находятся передняя бабка и каретка. Каретка опирается на станину так же, как колонна опирается на основание фрезерного станка. Кровать довольно прочная, поэтому выдерживает давление, которое возникает при рабочей нагрузке.

Инструментальная стойка

В отличие от фрезерного станка со столом, на котором находятся все ваши инструменты, у токарного станка есть инструментальная стойка. Инструментальный пост расположен в верхней части станка. Он бывает трех типов: с кольцом и качающейся стойкой, с квадратной головкой и быстросменной стойкой.

Шпиндель

Здесь происходит вращение заготовки. Заготовка вращается при использовании токарного станка, тогда как режущий инструмент вращается при использовании фрезерного станка.

Что может быть лучше?

Фрезерный станок

Работать с ним было бы лучше, если бы он не был сложным. Не всегда опытному пользователю достается такая машина.
Фрезерный станок мог бы быть меньше, как и токарный станок, поэтому он не будет занимать больше места в вашем гараже.

Токарный станок

Режущий инструмент можно было сделать с дополнительными лезвиями. Пользователю может понравиться машина, которая дает вам выбор формы и стиля режущего инструмента.
Поскольку токарный станок ограничен типом материала, с которым он работает, в зависимости от механизма, было бы удобно использовать универсальный токарный станок.

Основное различие между токарным станком и фрезерным станком

Режущий диск

Фрезерный станок имеет режущий инструмент двух видов. Он может быть многолопастным или остроконечным. Токарный станок имеет только однолезвийный инструмент. Оба станка могут выполнять одинаковую резку, но на токарном станке требуется множество настроек для получения одинакового результата.

Размер

Фрезерный станок выше токарного станка. Однако это не означает, что у Фрезерного станка нет уменьшенных версий. Производители стараются делать машины, которые не занимают больше места.

Метод работы

При использовании токарного станка заготовка вращается относительно режущего инструмента. Режущий инструмент всегда неподвижен. На фрезерном станке дело обстоит иначе. Режущий инструмент – это тот, который вращается, а заготовка остается неподвижной. Помимо размера и лезвий, это основное различие между машинами.

Производительность

Фрезерный станок — универсальный инструмент. Что делает это возможным, так это его специализация в режущих инструментах. Он имеет несколько стилей концевых фрез. Это более сложная машина, чем токарный станок.

Некоторые детали и изделия трудно обрабатывать на токарном станке. Трофеи могут быть сложными при работе с токарным станком, в отличие от фрезерного станка.

Стоимость

Несмотря на то, что фрезерный станок привлекает более крутым ценовым диапазоном, у него все же есть несколько доступных моделей. Стоимость определяется новшествами, которые идут с определенной моделью. Токарные станки доступны по цене. Это не значит, что они менее производительны.

Окончательный вердикт по сравнению фрезерного и токарного станков

Мы рассмотрели различия между токарными и фрезерными станками. Важно знать различия между этими машинами, чтобы вы могли максимизировать их производительность, работая над правильным искусством с помощью правильного инструмента. Токарный станок кажется простым, доступным и небольшим. Хотя он ограничен с точки зрения типа материала и стилей, которые он может производить.

Фрезерный станок может быть дорогим, но он того стоит. Это универсальный инструмент, который может быть более инновационным, чем токарный станок. Режущий инструмент имеет разные формы, что позволяет пользователю работать с разными стилями. Это хорошо для бизнеса. Поэтому могу только порекомендовать фрезер.

Автор
Последние сообщения

Дэвид Д. Хьюз

Я просто люблю создавать вещи своими руками. Удивительно, как мало я ценил эти навыки, когда был моложе. Сегодня это источник большой радости. Я строгаю, вырезаю, выжигаю по дереву и многое другое! | Что знает каждый серьезный деревообработчик

Токарный или фрезерный станок? Какой из них лучше всего подходит для вашего бизнеса?

Но подождите! Разве токарные и фрезерные станки не одно и то же? Нет, это не так. Хотя обычно кажется, что они работают для одного и того же, правда в том, что те из нас, кто работает в мире станков, знают разницу между токарным и фрезерным станком. Мы объясним вам различные работы, которые они могут выполнять!

Токарный станок и фрезерный станок — это два станка, которые прошли один и тот же путь в истории своей отрасли, всегда стремясь к одной эволюции, которая освобождает оператора от ручной работы, подвергающей риску его безопасность.

В большинстве случаев, если вы не являетесь экспертом в этой области, вы легко можете перепутать работы, которые могут выполнять эти два станка. Для этого в этом новом блоге мы хотим объяснить вам, в чем разница между токарным станком и фрезерным станком. И какие операции они могут выполнять.

Но перед стартом! Кратко объясним, что такое станок.

Станки представляют собой силовые устройства, используемые для придания формы или механической обработки твердых материалов, в основном металлов. В этом случае токарно-фрезерный станок изготавливает деталь, удаляя материал через режущее устройство.

Сейчас! Давайте приступим к делу.

В чем разница между токарным станком и фрезерным станком?

Основное различие между токарным станком и фрезерным станком заключается в том, что на токарном станке заготовка крепится к патрону, который вращается с определенной скоростью, а инструменты режут и формируют материал. С другой стороны, во фрезерном станке заготовка удерживается в устойчивом положении, в то время как инструменты вращаются и приближаются к материалу, чтобы механизировать его.

Мы дадим вам совет : если вы хотите механизировать цилиндрическую деталь, не сомневайтесь, станок, который вам нужен, это токарный станок.

Чтобы узнать, какой станок лучше всего подходит для вашего бизнеса, мы подробно объясним, что это такое и что мы можем сделать с этим оборудованием.

Что такое токарный станок? И какие работы он может делать?

Токарный станок — это станок, которым мы управляем в Пиначо. Мы имеем более чем 75-летний опыт производства. Но сегодня мы не собираемся давать вам мастер-класс по токарным станкам (но при желании вы можете пройти обучение токаря на нашем заводе), сегодня мы хотим объяснить некоторые основные вопросы, которые, возможно, вы не знаете.

Хорошо! Начнем с простого: что такое токарный станок? Одно из возможных определений состоит в том, что токарный станок — это станок, который позволяет нам механизировать детали путем удаления стружки путем вращения заготовки.

В то время как один режущий инструмент движется контролируемым образом и отрезает заготовку, образуя стружку. Вкратце можно сказать, что токарный станок превращает исходную заготовку (обычно цилиндрической формы) в конечную деталь путем удаления материала

Архитектура токарного станка

Современная версия токарного станка появилась в 1797 году благодаря Генри Модслею, и постепенно его архитектура эволюционировала до самых современных токарных станков. Но каковы различные компоненты этого станка?

Кровать: – спинной хребет и самая большая часть станка. Его функция заключается в придании прочности и удержании станка от деформации.
Передняя бабка: обычно , находится на левой стороне и является частью стационарного крепления станка. Двумя его основными компонентами являются отверстие основного шпинделя и двигатель.
Отверстие шпинделя – это ось токарного станка, которая с помощью зажимного патрона удерживает и передает мощность от двигателя к заготовке.
Зажимной патрон: аксессуар , используемый для удержания детали, подлежащей механизации.
Каретка: это часть станка, которая перемещается вдоль станины и позволяет перемещаться по оси Z.
Поперечный слайд: — тот, который позволяет перпендикулярно прокручивать по оси X.
Револьвер: это приспособление для токарного станка, которое удерживает рабочие инструменты. Эта часть собирается в верхней части каретки.
Задняя бабка: ось этой детали пересекается с осью передней бабки. Он предназначен для поддержки самых длинных частей, которые будут механизированы.
Люнет: – это системы, поддерживающие заготовку. Это обеспечивает стабильность процесса обработки. Есть два типа:
Фиксированный люнет: можно установить в любую часть направляющей кровати
Приставной упор: монтируется на основной каретке.

Работы, которые может выполнять токарный станок

Токарные станки могут выполнять длинный список работ в зависимости от конфигурации и количества доступных управляемых осей, но в этом выпуске блога мы собираемся объяснить вам 4 основных механизма что они могут сделать.

Токарная обработка: заключается в механизации верхней части заготовки, оставляющей цилиндрическую или коническую область.
Растачивание: операция, направленная на увеличение размеров отверстий в заготовке.
Облицовка: реализация плоских поверхностей в направлении оси X. Это может быть частичный процесс. На предельной площади, на всех свободных поверхностях.
Сверление: выполнение отверстий в заготовке.

Что такое фрезерный станок? Какую работу он может выполнять?

Фрезерные станки представляют собой станки с непрерывным движением, позволяющим производить деталей различных форм и размеров благодаря одному режущему инструменту.

Архитектура фрезерного станка

Фрезерный станок и токарный станок имеют аналогичную архитектуру. Мы сообщим вам, сможете ли вы найти отличия.

Основание : это чугунный ящик, обычно прямоугольный, который фиксирует машину на полу.
Колонна : является корпусом станка и на передней части имеет гусеницы, позволяющие перемещаться к рабочему столу.
Рабочий стол : элемент, предназначенный для поддержки заготовок
Надплечье : Элемент, несущий рабочий инструмент и передающий мощность от двигателя.
Траверса стола : литая деталь, перемещающаяся по рабочему столу.

Основные работы, которые может выполнять фрезерный станок

Фронтальное фрезерование: это упражнение используется для получения плоских поверхностей на заготовках перпендикулярно резанию
Плоское фрезерование: — это операция, при которой ось фрезы остается параллельной, в то время как процесс фрезерования выполняется на плоских поверхностях.
