Как самому сделать токарный станок по металлу своими руками из дрели: Токарный станок из дрели своими руками: чертежи, фото, видео

alexxlab | 31.03.2023 | 0 | Токарный

Простой сверлильный станок из дрели своими руками (42 фото)

Простой и практичный самодельный сверлильный станок, сделанный из дрели своими руками: подробные пошаговые фото по изготовлению станка.

Приветствую всех самоделкиных! В этой статье, мы с вами подробно рассмотрим, как сделать насадку, на дрель, превращающую её в самый настоящий сверлильный станок.

Подобные «насадки» на дрели делали многие, но отличительной чертой данной самоделки является то что, дрель не просто подвешена на пружине, а ещё и опускается благодаря шестерёночному приводу, что создает редукцию и в разы упрощает её эксплуатацию.

Для изготовления самодельного сверлильного станка понадобятся материалы:

• — Электродрель.
• — Цепь (велосипедная или мотоциклетная).
• — Звёздочки для цепи.
• — Прямоугольный металлический профиль.
• — Металлические стержни.
• — Квадратный металлический профиль.
• — Металлический уголок.
• — Металлическая пластина.
• — Болты, гайки и шайбы.
• — Металлическая труба.
• — Шпильки или круглые стержни (для рукояток).
• — Пружины.
• — Эмаль краска.

Начинаем со сборки основания станка. Основание соберём из прямоугольного металлического профиля. Из профиля необходимо сварить прямоугольник с размерами примерно таким же, как на фото ниже. Для того чтобы все выглядело аккуратно прямоугольники необходимо отпиливать под углом 45 градусов.

Далее к нашему металлическому прямоугольному основанию необходимо приварить пару распорок. Эти распорки будут служить в роли опоры для стола или предметов, которые будут лежать на них при сверлении. Распорки вырезаем из металлических стержней их необходимо минимум 2 шт. Привариваем их так, чтобы они располагались ровно параллельно относительно друг дуга и были смещены к одной из грани, автор для этого подложил другие отрезки стержней

Для изготовления каретки, понадобится цепь и звёздочки к ней. В нашем конкретном случае не важен размер цепи, главное чтобы звёздочка к ней подходила. От количества зубцов на звёздочке, зависит степень редукции будущего инструмента, чем она больше, тем аккуратней и легче можно будет проделывать отверстие. Так как автор использовал старую цепь, перед её использованием он её хорошенько промыл, если же у вас тоже старая ржавая цепь, то желательно сделать также.

Из куска квадратной трубы, изготовим вертикальную колонну.

К трубе нужно приварить цепь. Стоит отметить то, что использование двух цепей в нашей конструкции будет более правильными решением, так как под нагрузкой движущийся механизм будет менее заламываться. Привариваем цепь и обязательно зашлифовываем сварные швы.

Приступаем к изготовлению передвижной каретки.

Изготавливаем крепление дрели. Дрель у нас будет крепиться за то место, где крепится дополнительная рукоятка. То есть необходимо изготовить, что-то подобное хомуту. Для этого возьмём трубу подходящего диаметра, отпилим от него колечко. Зачем это колечко распилим и на место спила параллельно приварим две гайки. В эти гайки будем вставлять болт и с его помощью затягивать хомут, тем самым закрепив дрель.

Далее привариваем только что изготовленный хомут к движущейся части, в место указанное на фото ниже.

В завершении остается изготовить удобную рукоятку для вращения шестерни. Рукоятку автор изготовил из металлических стержней, приварив их к шляпке болта.

Покраска и сборка.





Вот такой самодельный сверлильный станок с самой простой конструкцией, значительно облегчит процесс сверления заготовок.

Процесс изготовления сверлильного станка, также показан в этом видео:

Похожие записи

Токарный станок своими руками | Самоделки на все случаи жизни

Станки и Инструменты

05. 05.202005.05.2020

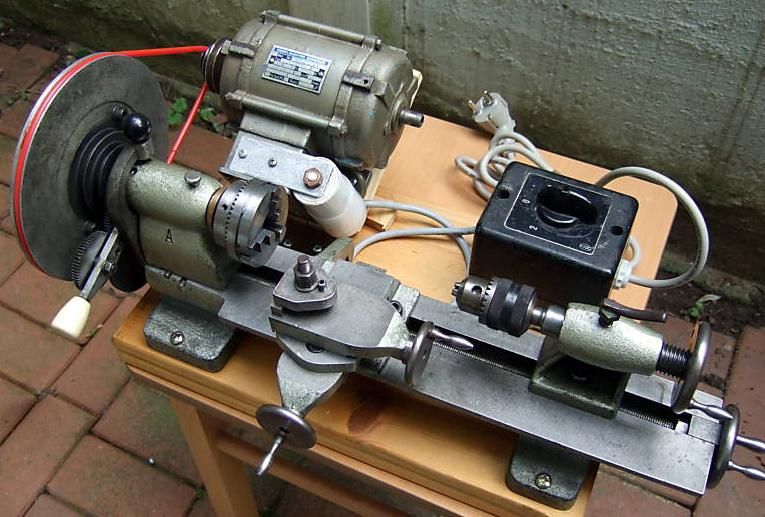

Современная обработка деталей из металла почти не возможна без токарного станка. Для экономии средств можно сделать это приспособление и самому. Смастерить на самом деле его не так сложно, как кажется, да и чертёж токарного станка легко можно найти в Интернете. Конструкция станка может быть самой разнообразной, также как и его габариты.

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

• Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;

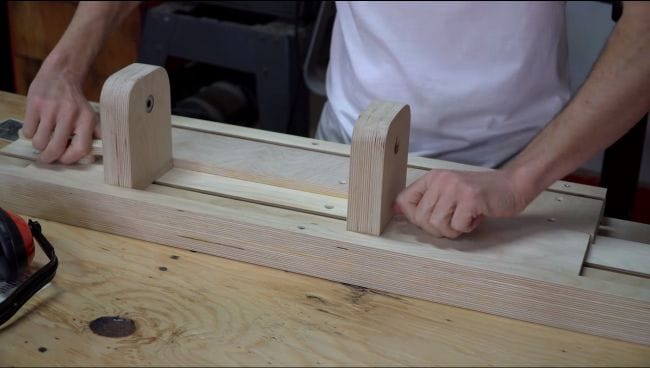

• Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
• Задняя бабка. Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
• Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
• Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

• Цепной;
• С помощью ремня;
• Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять. Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

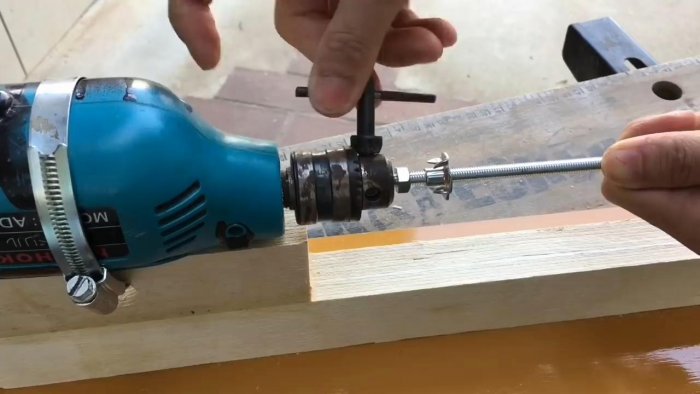

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

• конструкция собирается и разбирается в любой момент;
• переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
• экономия средств.

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель. Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

• по завершении компоновки станка необходимо проверить исправность.
• электродвигатель в станке должен быть защищён кожухом;
• мощность электродвигателя должна быть покрытой Вашей электросетью;
• рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
• при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
• приступать к работе можно только используя средства защиты глаз от стружки;
• после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий. Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.
