Лоботокарный станок: виды, характеристики
Главная / ЧПУ станок / Токарный станок / Лоботокарный станок: виды, характеристики
Цена по запросу
- Специализированный токарный станок
- Заготовки большого Ø и небольшой длины
- Обтачивание, проточка канавок, растачивание
- Передняя бабка с планшайбой
Лизинг
Трейд ин
Рассрочка
Доставка
Купить в один клик
Лоботокарный станок (рис. 1) представляет собой специализированный токарный станок, предназначенный для токарной обработки заготовок большого диаметра и небольшой длины. На этих станках выполняются обтачивание наружных цилиндрических и конических поверхностей, обработка торцов, проточка канавок, растачивание внутренних поверхностей и др. По конструкции лоботокарный станок несколько отличается от центрового токарного станка. Станок имеет следующие основные узлы: плиту 1, переднюю бабку 4 с планшайбой 5, основание суппорта 2, суппорт 3 и заднюю бабку 6, установленную на высокой подставке.

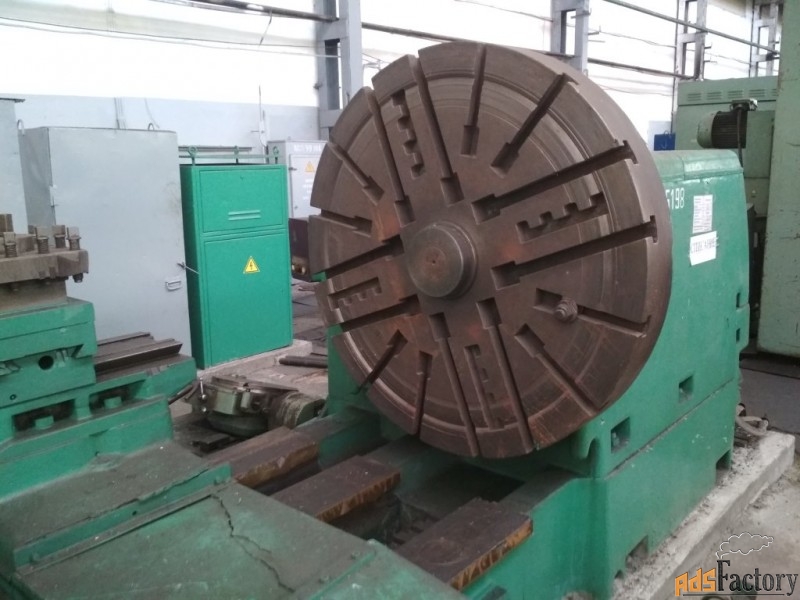

Рис. 1. Лоботокарный станок 1693
Обрабатываемая заготовка в лоботокарном станке закрепляется на планшайбе в кулачках или с помощью прихватов и болтов; при необходимости заготовка может поддерживаться центром задней бабки. Выемка в плите под планшайбой позволяет обрабатывать заготовки, диаметр которых больше диаметра планшайбы.
Цепь подач получает движение от отдельного электродвигателя и обеспечивает механические продольное и поперечное перемещения суппорта в широком диапазоне скоростей (величин подачи).
Лоботокарный станок 1Н692
- Высота центров над плитой – 1000 мм
- Наибольшее расстояние между центрами – 2000 мм
- Диаметр планшайбы – 1250 мм
- Наибольший диаметр обрабатываемой поверхности над плитой – 2000 мм
- Пределы чисел оборотов шпинделя – 2,5-125 об/мин
- Количество скоростей шпинделя – 18
- Мощность привода шпинделя – 28 кВт
Лоботокарный станок 1693
- Высота центров над плитой – 1250 мм
- Наибольшее расстояние между центрами – 1250 мм
- Диаметр планшайбы – 2500 мм
- Наибольший диаметр обрабатываемой поверхности над плитой – 2400 мм
- Наибольший диаметр обрабатываемой поверхности в выемке плиты – 3200 мм
- Пределы чисел оборотов шпинделя – 0,7-31,5 об/мин
- Количество скоростей шпинделя – 12
- Мощность привода шпинделя – 40 кВт
Лоботокарные станки почти вытеснены станками карусельными.
