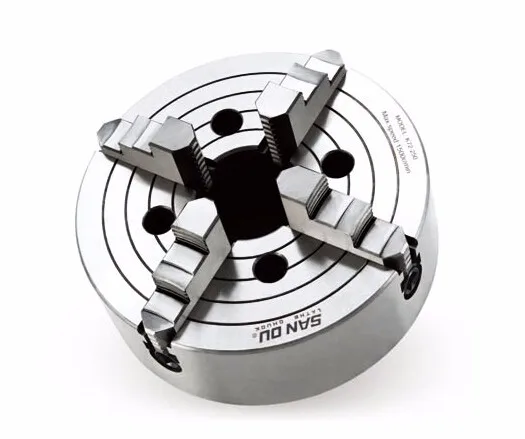

Патрон токарный 4-кулачковый с независимым перемещением кулачков Ø315 7103-0012
Главная / Техоснастка / Токарные патроны / 4-х кулачковые токарные патроны с независимым перемещением кулачков / Патрон токарный четырехкулачковый с независимым перемещением кулачков Ø315 7103-0012
Цена: по запросу
Патрон токарные четырехкулачковые с независимым перемещением кулачков предназначены для зажима и обработки пруткового материала и штучных заготовок различной формы сечения на станках токарной группы.
Наше предложение лучшее в Москве. Узнать цену на 31.01.2023
Я согласен на обработку персональных данных
- Технические характеристики
- Фото / Видео
| Параметр | Значение |
|---|---|
| Диаметр патрона, мм | 315 |
| Размер конуса по ГОСТ 12593 | 6 |
| А, мм | 106,375 |
| В, мм | 133,4 |
| С, мм | 16 |
| d, | М12 |
| n, | 4 |
| D | 315h22 |
| D1 | 100 |
| H | 95 |
| Масса, кг | 50 |
| Параметр | Значение |
|---|---|
| Диаметр патрона, мм | 315 |
| Размер конуса по ГОСТ 12593 | 6 |
| А, мм | 106,375 |
| В, мм | 133,4 |
| С, мм | 16 |
| d, | М12 |
| n, | 4 |
| D | 315h22 |
| D1 | 100 |
| H | 95 |
| Масса, кг | 50 |
Также посетители сайта смотрят
-
Патрон токарный четырехкулачковый с независимым перемещением кулачков Ø250 7103-0044 -
Патрон токарный четырехкулачковый с независимым перемещением кулачков Ø250 7103-0045 -
Патрон токарный четырехкулачковый с независимым перемещением кулачков Ø800 7103-0054 -
Патрон токарный четырехкулачковый с независимым перемещением кулачков Ø315 7103-0047
патрон токарный четырехкулачковый с независимым перемещением кулачков ø315 7103-0012 возможно приобрести в лизинг.
А также мы доставим патрон токарный четырехкулачковый с независимым перемещением кулачков ø315 7103-0012 в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.
настольный токарный станок токарный станок купить пресс ножницы сверлильные станки по металлу токарные станки по металлу фрезерный станок с чпу по металлу трубогибочный станок резьбонарезной станок купить токарный станок пресс механический ручной радиально сверлильный станок купить отрезной станок по металлу гидравлические прессы фрезерный станок шлифовальный станок вертикально фрезерный станок сверлильно фрезерный станок токарный станок jet токарно сверлильный станок фрезерный станок по металлу jet сверлильный станок купить координатно расточной станок круглошлифовальный станок универсальный фрезерный станок трубонарезной станок купить листогибочный станок купить фрезерный станок по металлу балансировочный станок токарно винторезный станок отрезной станок по металлу плоскошлифовальный станок балансировочный станок вертикально сверлильный станок
3-х и 4-х кулачковый токарный патрон.
В чем разница?3-х кулачковый токарный патрон и 4-х кулачковый токарный патрон являются наиболее часто используемым крепежом в токарных станках.
Эти патроны обеспечивают стабильный зажим для обеспечения высокой точности и чистоты поверхности в процессе обработки.
Оба эти патрона используются либо для удержания режущего инструмента, либо для зажима заготовок при осесимметричных операциях обработки.
Итак, что именно отличает их друг от друга и какой из них вы должны использовать для поставленных задач?
В этой статье сравниваются 3-кулачковые и 4-кулачковые патроны на основе их функций и возможностей, чтобы помочь вам определить, какой из них лучше всего подходит для вас.
Разница между 3-кулачковым и 4-кулачковым патроном
Разница между 3-кулачковыми и 4-кулачковыми патронами заключается в количестве кулачков, формах заготовок, которые они могут удерживать, и их точности. В то время как 4-х кулачковые патроны обеспечивают более высокую точность и большую гибкость для удерживания различных форм, таких как цилиндры и восьмиугольники, 3-х кулачковые патроны самоцентрируются и их легче настроить.
| Параметры | 3-кулачковый патрон | 4-кулачковый патрон |
|---|---|---|
| Количество кулачков | 3 | 4 |
| Формы заготовки | Цилиндр и шестигранник | Цилиндр, квадрат, прямоугольник и восьмиугольник |
| Настройка работы | Легкая | Сложная |
| Самоцентрирующийся | Доступно (широко используется) | В наличии (используется редко) |
| Точность и воспроизводимость | Сравнительно низкая | Высокая |
Разница в количестве кулачков
Количество кулачков в 3-кулачковом (слева) и 4-кулачковом (справа) патронеОсновное различие между 3-кулачковым патроном и 4-кулачковым патроном заключается в количестве кулачков, которые они обеспечивают для зажима объекта.
По мере увеличения количества кулачков в патроне сила захвата объекта также увеличивается, что позволяет выполнять сложные операции механической обработки, такие как глубокая резка.
Патроны обычно используются в токарных и сверлильных станках для удержания заготовки или режущего инструмента.
Возможны различия в формах заготовок
3-х кулачковый патрон круглой и шестигранной формыВ зависимости от конфигурации кулачков можно монтировать инструменты или заготовки различной формы.
На 3-кулачковый патрон можно монтировать предметы цилиндрической или шестигранной формы.
В случае 4-х кулачкового патрона вы можете устанавливать цилиндрические, квадратные, прямоугольные и восьмиугольные предметы.
4-х кулачковый патрон квадратной и восьмиугольной формыВы также можете использовать 3-кулачковые и 4-кулачковые патроны для зажима заготовок с другой геометрией, но формы, упомянутые выше, подходят лучше всего, так как их можно зажимать с равномерным распределением усилия.
Разница в настройке работы
Настройка рабочих мест на 4-х кулачковом патроне намного сложнее, чем на 3-х кулачковом. Особенно если это кулачковый патрон, что увеличивает рабочий цикл.
Интересно, что 4-кулачковые патроны позволяют удерживать тяжелые заготовки и гораздо более универсальны. Также, если вы хотите сократить рабочий цикл, вы можете использовать самоцентрирующийся 4-х кулачковый патрон.
Самоцентровка
Большинство трехкулачковых патронов самоцентрирующиеся и не требуют индивидуальной регулировки кулачков. Поворот шестерни приведет к одновременному движению всех трех губок.
Но в случае большинства 4-кулачковых патронов каждый кулачок необходимо регулировать отдельно, что позволяет независимым от кулачков патронам быть более точными, чем самоцентрирующиеся патроны.
Кроме того, вы можете выполнять эксцентриковые работы только на независимом патроне, таком как 4-кулачковый патрон.
Разница в точности и воспроизводимости
Самоцентрирующиеся патроны склонны к биению при центрировании заготовки и, следовательно, обеспечивают быстрое время цикла за счет повторяемости.
Вы можете решить эту проблему, обрабатывая деталь за один установ, не снимая ее с патрона, что обычно невозможно для большинства операций обработки.
В таких ситуациях лучшим выбором будет независимый от кулачков 4-кулачковый патрон. Он может максимизировать точность и воспроизводимость вашей работы за счет индивидуальной регулировки каждой губки.
Что общего между 3-х кулачковыми и 4-х кулачковыми патронами?
Монтаж
Вы можете установить 3-х и 4-х кулачковые патроны на разные вершины шпинделя. Некоторые из них могут быть подключены непосредственно к шпинделю, в то время как для других может потребоваться переходная пластина.
Например, для патронов с плоской задней частью и радиально регулируемых монтажных патронов требуется переходная пластина для соединения со шпинделем.
Однако опорная пластина не входит в комплект патрона, и вам придется отдельно приобрести опорную пластину, подходящую для шпинделя вашего станка.
При покупке опорной пластины важно, чтобы диаметр опорной пластины и отверстия в патроне совпадали.
Как правило, рекомендуется выбирать опорную пластину с диаметром на 0,025 мм меньше, чем отверстие в патроне, так как это позволяет регулировать возможные биения.
Помимо кулачковых патронов, вы также можете использовать фрезерные патроны для крепления режущего инструмента при фрезерных операциях.
Твердость кулачков
Кулачковые патроны могут иметь мягкие или твердые кулачки. Мягкие изготовлены из мягких металлов, таких как алюминий, а твердые губки изготовлены из твердых металлов, таких как сталь.
Вы можете использовать твердые губки при работе с жесткими материалами, имеющими шероховатую поверхность. Они также будут иметь зубчатые края для плотного захвата материалов.
Поскольку мягкие губки изготавливаются из мягких металлов, их можно легко изменить в соответствии с работой.
Эти губки являются лучшим вариантом для захвата материалов с гладкой поверхностью.
Максимальное число оборотов в минуту
Кулачковые патроны имеют безопасный рабочий предел оборотов. Это зависит от производителя и конфигурации патрона.
Станок, который вы используете, может быть токарным станком по дереву или по металлу, дрелью или фрезер. Вы должны выбрать патрон, который может безопасно работать при максимальных оборотах шпинделя.
Производители указывают максимальное число оборотов в минуту, которое может поддерживать патрон, в спецификации продукта.
Например, показанный ниже 4-х кулачковый токарный патрон от Bison имеет максимальный предел безопасности около 2000 об/мин.
Скриншот четырехкулачкового патрона Bison, указанный на странице продаж.ID и OD кулачки
Будь то 3-кулачковый или 4-кулачковый токарный патрон, они могут иметь конфигурации ID (внутренний диаметр) или OD (внешний диаметр).
Губки, прикрепленные к патрону, определяют, можно ли его использовать для удержания внутреннего или наружного диаметра.
В то время как некоторые губки являются реверсивными и могут быть переориентированы для выполнения обеих операций, другие предназначены только для одной цели.
Пример реверсивного 3-х кулачкового патронаБольшинство патронов поставляются с двумя отдельными наборами кулачков, один для внутреннего диаметра, а другой для наружного диаметра.
Машинное управление и ручная регулировка кулачков
Кулачковые патроны доступны с различными рабочими конфигурациями. На макроуровне их можно разделить на ручные и механические патроны.
Как видно из названия, ручные патроны управляются вручную путем перемещения их механических частей.
Однако эти патроны гораздо более универсальны и могут быть адаптированы для любой работы. Например, независимые от кулачков патроны.
Губки механических патронов управляются машиной с помощью сжатого воздуха, электричества или гидравлики.
Эти патроны используются в станках с интенсивным производством для более быстрой обработки.
Последние мысли
Основное различие между 4-кулачковыми и 3-кулачковыми патронами заключается в количестве кулачков, предназначенных для зажима заготовки.
Эта дополнительная губка приводит к различным существенным различиям в их режиме работы, возможностях, гибкости и процессе выравнивания.
Выравнивание 4-х кулачкового патрона требует больше времени, чем 3-х кулачкового патрона, но они обеспечивают большую гибкость и большую силу зажима, что делает их идеальными для тяжелых операций обработки.
Патрон с 3 кулачками идеально подходит для операций, связанных с обработкой цилиндрических или шестигранных заготовок с коротким временем цикла.
В то время как 4-кулачковый патрон идеально подходит для операций, требующих дополнительной возможности обработки заготовок неправильной формы.
При покупке патрона, помимо количества кулачков, важно учитывать различные другие характеристики, такие как рабочий механизм, конфигурация крепления, максимальное поддерживаемое число оборотов, диаметр зажима и качество металла.
Часто задаваемые вопросы (FAQ)
Как лучше? 3-кулачковый или 4-кулачковый токарный патрон?
И 3-кулачковый, и 4-кулачковый патрон имеют свои преимущества. Если вы ищете быстрое крепление и более быстрые рабочие циклы, 3-кулачковый патрон будет вашим лучшим выбором. Но если вы хотите обрабатывать детали неправильной формы с большей точностью, лучшим вариантом будет 4-х кулачковый патрон.
Что такое прокруточный токарный патрон?
Спиральный патрон — это просто другое название самоцентрирующегося патрона, что означает, что этот патрон может центрировать все свои кулачки одновременно.
Как лучше? кулачковый патрон или цанговый патрон?
Как кулачковые, так и цанговые патроны имеют свои преимущества.
Цанговые патроны являются лучшим вариантом для удержания заготовок диаметром 2,5 дюйма или меньше, в то время как кулачковые патроны могут удерживать заготовки большего размера. Кроме того, кулачковые патроны являются лучшим вариантом, если вы хотите сократить рабочие циклы, поскольку они имеют меньшее время переналадки, чем цанговые патроны.
6-дюймовые 4-х кулачковые самоцентрирующиеся патроны для токарных станков со сплошными кулачками
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
6-дюймовые 4-х кулачковые самоцентрирующиеся патроны для токарных станков со сплошными кулачками
Увеличить изображение
Артикул 202-5473
В наличии В наличии
Доставка Ипс Граунд
Обычная цена: 19 долларов1,50
Только онлайн-цена $167,36
Сохранить элемент
Поделиться Распечатать Страница каталога 190Детали Прожектор Что включено Отзывы
| Артикул | 202-5473 |
|---|---|
| Артикул производителя | 202-5473 |
| Токарный патрон Категория | Самоцентрирующиеся спиральные патроны |
| Торговая марка | Инструмент для шаровидных инструментов |
| диаметр патрона | 6 |
| размер сквозного отверстия | 1,772 |
| крепление | гладкая спинка |
| Диаметр окружности болта | 5,591 |
|---|---|
| толщина патрона | 2,559 |
| МДП (дюйм) | 0,003 |
| движение челюсти | самоцентрирующийся |
| Количество губок | 4 |
| Максимальное число оборотов | 2500 |
| Максимальный входной крутящий момент, Нм | 160 |
Полная информация
Обзор продукта
- Полустальной корпус патрона из высококачественного чугуна
- Каждая шестерня отшлифована и закалена до твердости HRC 43
- Обе стороны зубьев и направляющих кулачков отшлифованы и закалены до HRC 58-62
- Каждый набор кулачков имеет серийный номер в отдельном наборе
- Серийный набор кулачков затем обрабатывается, шлифуется и притирается к соответствующему корпусу патрона, который будет таким же корпусом патрона на окончательной сборке для достижения большей точности
- Перед сборкой кулачков в предназначенный для них корпус патрона выполняется чистовая обработка кулачков на современном станке с ЧПУ с жесткими допусками из Японии
- Резьбовая поверхность спиральной пластины отшлифована с обеих сторон для обеспечения более плотного контакта с мастер-кулачком
- Каждый патрон прошел тщательную проверку на точность и воспроизводимость путем зажима и заклинивания нескольких случайных испытательных стержней или колец
- Точность сохраняется во всем диапазоне зажима
Диапазон зажима:
- Внутренняя губка:
- Диапазон зажима A-A1: 0,118–2,165 дюйма
- Диапазон помех B-B1: 1,969–6,299 дюйма
- Внешняя губка
- Диапазон зажима C-C1: 2,165–5,709 дюйма
Что включено
- 2 комплекта кулачков: внутренний и внешний кулачки
- 3 крепежных винта для задней пластины токарного патрона
- 1 шестигранный ключ
