Содержание

Гидравлические токарные патроны для станков с ЧПУ

С фланцем DIN 55026 ISO702-1 ГОСТ 12595-2003


2х	3х	4х	Диаметр	Отверстие	Конус	Кулачки каленые	Кулачки сырые
NT205A4	N205A4	NIT205A4	135 мм	33 мм	А4	HJ05	HC05
NT206A5	N206A5	NIT206A5	169 мм	45 мм	A5	HJ06	HC06
	NB306А5		169 мм	52 мм	А5	HJ06	HC06
NT208A5	N208A5	NIT208A5	210 мм	52 мм	A5	HJ08	HC08
NT208A6	N208A6	NIT208A6		52 мм	A6
	NB208A6			66 мм	A6
NT210A6	N210A6	NIT210A6	254 мм	75 мм	A6	HJ10	HC10
NT210A8	N210A8	NIT210A8		75 мм	A8
	NB210A8			78 мм	A8
NT212A6	N212A6	NIT212A6	304 мм	91 мм	A6	HJ12	HC12
NT212A8	N212A8	NIT212A8		91 мм	A8
	NB212A8			122 мм	A8
NT215A8	N215A8	NT215A8	384 мм	117,5 мм	А8	HJ15	HC15

Силовые патроны применяются для закрепления заготовок на токарных станках с ЧПУ. Гидравлический механизм позволяет надежно и быстро зажать деталь для дальнейшей обработки.

Обзор комплектации токарного гидравлического патрона для ЧПУ станка

Установка патрона на токарный станок своими руками

Установка патрона на токарный станок может осуществляться несколькими методами, все зависит от конкретной вида этого элемента, с которым вы будете иметь дело.

Существует два вида крепления патрона на шпинделе токарного станка:

резьбовое;
фланцевое.

Резьбовое крепление применяется на малых станках с легкими видами патронов, фланцевое на средних и тяжёлых станках.

Если он лёгкий, достаточно легко устанавливается на станке без посторонней помощи, то тяжёлые (более 20 кг) устанавливаются при помощи вспомогательных подъёмных механизмов, или в паре с напарником. Рассмотрим порядок установки на токарный станок именно тяжелого патрона с фланцевым креплением.

Для установки тяжелого патрона необходимо подготовить два приспособления для монтажа.

монтажная подставка;
направляющая.

Монтажная подставка изготавливается из доски толщиной приблизительно 50 мм. Ширина равная 1,5 ширины устанавливаемого патрона, длина подставки L- соответствует ширине станины- B и радиусу -D.

К низу подставки крепятся брусочки. Через вертикальные сквозные отверстия, подставка болтами крепится к подвижному люнету суппорта станка. Подгонка подставки по высоте осуществляется толщиной брусков.

Между подогнанной до упора люнеттой с прикрепленной к ней подставкой и ещё установленным на станке патроном, зазор должен составлять 1-3 мм.

Направляющая представляет из себя цилиндрический вал диаметром 25-40 мм., с хвостовиком в виде конуса морзе не менее третьего номера. Длина цилиндрической части направляющей, равная 1,5-2,0 ширины устанавливаемого патрона.

Перед его установкой , следует тщательно проверить состояние поверхностей шпинделя и патрона. Поверхности не должны иметь забоин, царапин, заусениц и загрязненных мест.

Выявленные дефекты устраняются точечно надфилем, или шабером.Следует проверить биение торца и конуса посадочной базы шпинделя, которое не должно превышать трёх микронов.

Завести в него металлический прут или трубу диаметром около 20 мм. зажать её кулачками. С напарником взявшись с двух сторон за прут, или при помощи подъёмных механизмов, через монтажную петлю, переместить патрон на монтажную подставку закрепленную на суппорте станка.

Направляющую установить в задней бабке. Патрон следует сместить перекатыванием к оси шпинделя.

Продольной подачей переместить его к фланцу шпинделя так, что бы шпильки патрона не доходили до посадочных отверстий порядка 10 мм. В станке следует установить нейтральную скорость для свободного вращения шпинделя.

Заднюю бабку с полностью убранной пинолью подать вперед к патрону так, что бы направляющая зашла на всю ширину призм кулачков и зафиксировать заднюю бабку.

Зажать кулачки патрона для переноса тяжести на направляющую. Совместить шпонку на фланце шпинделя с посадочным отверстием. Поворотную шайбу выставить в положение открытых отверстий. Пинолью подать патрон вперед до упора.

Убедившись, что все гайки шпилек вышли с обратной стороны фланца шпинделя, повернуть поворотную шайбу в замкнутое положение. Зажать верхнюю гайку с усилием достаточным для переноса веса патрона на шпиндель. Распустить кулачки и отвести заднюю бабку назад. Обжать гайки по правилу крест на крест равномерно распределяя усилие между шпильками.

После завершения монтажа, патрон следует проверить на осевое и торцевое биение. В случае превышения норм, следует его снять и внимательно продефектовать все сопрягаемые части этого узла.

Видео: монтаж легкого патрона на резьбовом креплении.

Republished by Blog Post Promoter

Сверлильные и токарные патроны – Lee Valley Tools

перейти к содержанию Заявление о доступности

Пропускные фильтры

Это изображение не загружено. Чтобы распечатать изображения, закройте окно печати и прокрутите статью до конца. После загрузки всех изображений снова выберите параметр печати.

Базовые комплекты односторонних спиральных патронов

199,00 долларов США

90

^° Насадка для сверления

21,50 доллара США

Угловой патрон FastFix для аккумуляторной дрели Festool

$130.00

Угловой патрон Festool FastFix CXS/TXS

115,00 долларов США

Патрон с ограничителем глубины FastFix для аккумуляторных дрелей Festool

140,00 долларов США

Это изображение не загружено.

Чтобы распечатать изображения, закройте окно печати и прокрутите статью до конца. После загрузки всех изображений снова выберите параметр печати.

Axminster O’Donnell Вкладыши для выступающих челюстей

37,50 долларов США 30,00 долларов США

Адаптеры для односторонних спиральных патронов Stronghold

25 долларов США

Стандартные наборы кулачков типа «ласточкин хвост» для Easy Chuck

Из: $60.00

Корпус одностороннего спирального патрона Stronghold

219,00 долларов США

Адаптеры для односторонних спиральных патронов Basic и Talon

25 долларов США

Базовый корпус одностороннего спирального патрона

$130.00

Винты Woodworm для односторонних спиральных патронов

Из: 21,50 доллара США

Корпус одностороннего спирального патрона Talon

$168,00

Комплекты односторонних спиральных патронов Stronghold

287,00 долларов США

Комплекты односторонних спиральных патронов Talon

236,00 долларов США

Набор цанг Beall I-X (внутреннее расширение)

$119.00

Сверлильный патрон с переходником на конус Морзе

46,90 долларов США

Наборы челюстей Axminster типа «ласточкин хвост»

Из: 36,50 долларов США 29,20 долларов США

Набор живых центров

$144,00

Цанговый патрон

111,00 долларов США

Живые центры

120,00 долларов США

Вращающиеся центры средней мощности

Из: 37,50 долларов США

Набор односторонних кулачков

Из: 36,50 долларов США

Наборы губок Oneway Jumbo

Из: 105,00 долларов США

Цанги с прецизионной шлифовкой для цангового патрона

27,00 долларов США

Токарные патроны для мини-токарных станков

У нас есть множество вариантов токарных патронов для ваших 7×10, 7×12, 7×14 или 7×16 mini токарный станок.

Прежде чем мы начнем обсуждение токарных патронов, есть одна спецификация, которая ты должен знать; диаметр фланца на шпинделе вашего токарного станка.

Это просто выяснить. Если токарный патрон, поставленный на ваш токарный станок, имеет диаметр около 3 дюймов, ваш шпиндель имеет фланец 80 мм. Если токарный патрон, поставленный на ваш токарный станок, около 4 дюймов в диаметре, ваш шпиндель имеет фланец 100 мм. Подавляющее большинство мини-токарных станков поставляются с 3-дюймовым токарным патроном.

Советы Криса Патроны, которые мы называем 3-дюймовыми, на самом деле имеют диаметр 80 мм (3,15). Патроны, которые мы называем 4-дюймовыми, на самом деле имеют диаметр 100 мм (3,94).

Типы токарных патронов

Наиболее распространенными типами токарных патронов являются 3-х кулачковые самоцентрирующиеся и 4-х кулачковые независимые. Эти два вида настолько распространены, что их обычно называют просто 3-челюстными и 4-челюстными. «Эгоцентризм» и «независимые».

Советы Криса Хорошо оборудованный токарный станок имеет как 3-х, так и 4-х кулачковый патрон. Не пытайтесь всегда использовать одно или другое.

Другие патроны для токарных станков включают 4-кулачковые самоцентрирующиеся и 6-кулачковые самоцентрирующиеся патроны. Эти являются относительно специализированными и встречаются гораздо реже, чем обычные 3-челюстные и 4-челюстные патроны.

Размеры токарных патронов

Мини-токарные станки могут использовать токарные патроны 3″, 4″ и 5″. Большинство токарных мини-станков поставляются с 3-дюймовым 3-х кулачковым патроном, но некоторые, в том числе LittleMachineShop.com 7×16 HiTorque Mini Lathe поставляется с 4-дюймовым 4-кулачковым патроном.

Одним из ограничений 3-дюймового 3-кулачкового патрона является то, что центральное отверстие в патроне меньше, чем отверстие в шпинделе. Вы можете запускать материал до 5/8 дюйма в диаметр через 3-дюймовый 3-х кулачковый патрон, который подходит для шпинделя мини-токарного станка Материал диаметром 3/4 дюйма. Есть несколько способов обойти эту проблему. 4-кулачковые патроны и 4-дюймовые 3-кулачковые патроны имеют сквозные отверстия размером с шпиндель. родить.

Хотя на мини-токарном станке можно использовать патрон любого размера до 5 дюймов, некоторые из нас считают, что что 5-дюймовый патрон слишком велик для 7-дюймового поворотного станка. Они работают, и мы продаем их много, но они просто кажутся немного не в масштабе. Так что не берите 5-дюймовый патрон если у вас нет приложения, которое требует этого.

Вот диаграмма, которая обеспечивает токарные патроны и установочные размеры.

3-кулачковые самоцентрирующиеся токарные патроны

Большинство металлообрабатывающих станков поставляются с 3-х кулачковым самоцентрирующимся токарным патроном. установлены. Эти патроны используются не менее чем в 80% всех токарных работ.

Самоцентрирующиеся патроны для токарных станков используют спираль для синхронного перемещения кулачков. зубы на задней части каждой челюсти расположены по-разному, так что они все выровнены, когда помещены на свое место в свитке. Поскольку этот механизм относительно сложные в изготовлении, самоцентрирующиеся патроны обычно имеют 0,003–0,004 дюйма (0,08–0,10 мм) биения.

Это также означает, что кулачки должны быть установлены в токарном патроне, чтобы их выровнять. Вы найдете номер в канавке сбоку каждой челюсти, которая определяет его положение в множестве. Поместите браншу номер один в канавку с серийный номер в нем. Затем поместите другие челюсти в соответствующие слоты. в направлении против часовой стрелки.

Из-за кривизны зубьев на задней стороне кулачков самоцентрирующиеся патроны обычно поставляются с двумя наборами челюстей. «Нормальный» набор называется внутренними челюстями, потому что ступенчатая сторона предназначена для размещения внутри полых заготовок и удерживания внешней силой. Однако во многих случаях эти губки используются для зажима вне более мелких объектов, используя длинную прямую сторону. Второй набор челюстей называется внешними губками, потому что ступенчатая сторона этих губок предназначена для зажим на внешней стороне более крупных объектов.

Мы предлагаем эти трехкулачковые самоцентрирующиеся патроны для мини-токарных станков.

Для токарных станков с фланцем шпинделя 80 мм	Для токарных станков с фланцем шпинделя 100 мм
3-дюймовый 3-кулачковый токарный патрон
4-дюймовый 3-кулачковый токарный патрон с адаптером	4-дюймовый 3-кулачковый токарный патрон
5-дюймовый 3-кулачковый токарный патрон с адаптером	5-дюймовый 3-кулачковый токарный патрон и переходник

Четырехкулачковые независимые токарные патроны

4-х кулачковые токарные патроны с независимыми зажимами имеют много возможностей, но требуют больше времени для настраивать. Эти патроны могут точно центрировать работу, они могут удерживать квадратные, прямоугольные, и заготовки неправильной формы, и они могут быть смещены от центра.

Каждый кулачок в 4-кулачковом независимом токарном патроне можно регулировать независимо. Они у каждого свой регулировочный винт. Благодаря такой конструкции челюсти реверсивный, поэтому требуется только один набор губок.

И хотя многие люди скажут вам, что 4-х кулачковый патрон сложно отрегулировать используя пробы и ошибки, есть простой процесс, который делает его быстрой операцией. Вот как центрировать работу в независимом токарном патроне с 4 кулачками.

Это все же не так быстро, как поместить заготовку в 3-х кулачковый патрон, так что не хотите постоянно оставлять свой 4-х кулачковый патрон на токарном станке. Потратьте две минуты что нужно для смены патронов.

Мы предлагаем эти 4-кулачковые независимые патроны для мини-токарных станков.

Для токарных станков с фланцем шпинделя 80 мм	Для токарных станков с фланцем шпинделя 100 мм
3-дюймовый 4-кулачковый токарный патрон
4-дюймовый 4-кулачковый токарный патрон с адаптером	4-дюймовый 4-кулачковый токарный патрон
5-дюймовый 4-кулачковый токарный патрон с адаптером	5-дюймовый 4-кулачковый токарный патрон и переходник

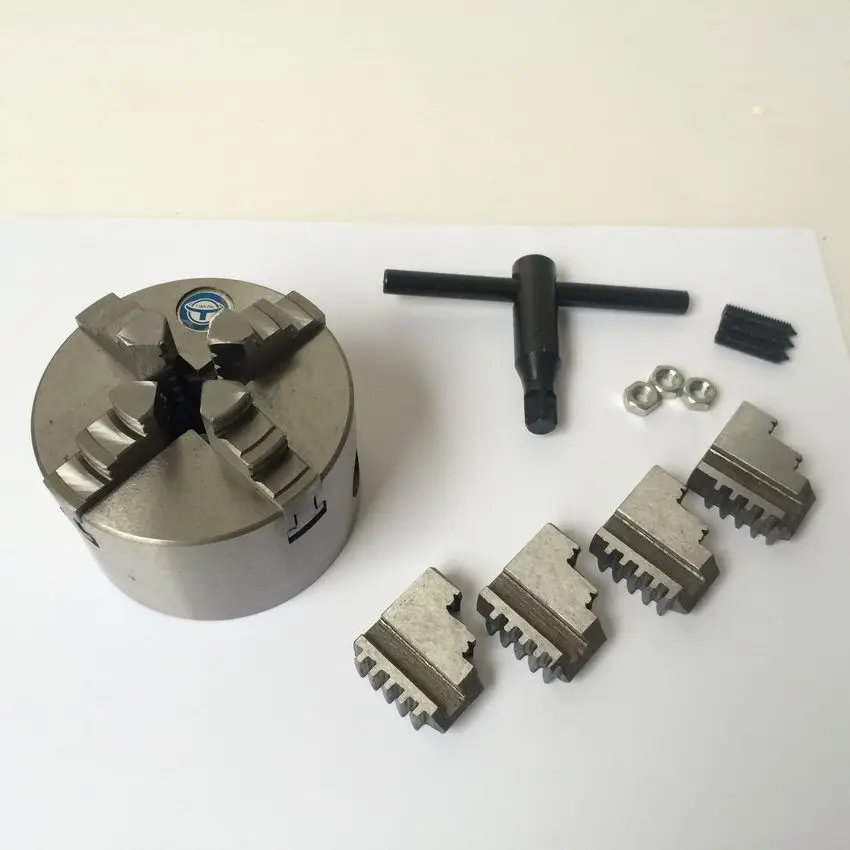

4-кулачковые самоцентрирующиеся токарные патроны

4-х кулачковые самоцентрирующиеся патроны для токарных станков – это немного странный зверь. Они действительно подходит только для хранения квадратного запаса. И у них есть центрирующие ограничения всех патроны прокрутки. Не берите один из них, потому что они быстро монтируют заготовку. У них нет ни одного из преимуществ 4-х кулачкового самоцентрирующегося патрона.

Мы предлагаем эти 4-х кулачковые самоцентрирующиеся патроны для мини-токарных станков.

Для токарных станков с фланцем шпинделя 80 мм	Для токарных станков с фланцем шпинделя 100 мм
3-дюймовый 4-кулачковый самоцентрирующийся патрон для токарного станка
4-дюймовый 4-кулачковый самоцентрирующийся патрон для токарного станка и переходник	4-дюймовый 4-кулачковый самоцентрирующийся патрон для токарного станка

6-кулачковые самоцентрирующиеся токарные патроны

6-кулачковые самоцентрирующиеся токарные патроны предназначены для крепления труб.
