Резцы по дереву для токарного станка

Главная » Разное » Резцы по дереву для токарного станка

виды, заточка, изготовление своими руками

Назначение токарных резцов и их виды

Токарные резцы по дереву – предназначенные для ручной обработки вращающейся в станке детали.

Они состоят из двух основных частей: рабочей (металлической) и ручки (обычно деревянной).

В свою очередь, рабочую часть можно условно разделить на:

  • режущую (лезвие) – это та часть, которая затачивается и вступает во взаимодействие с заготовкой;
  • тело – основная часть, за которую токарь удерживает резец «нерабочей» рукой на подлокотнике станка;
  • хвостовик – зауженная часть, в которую плавно переходит тело. Хвостовик предназначен для крепления на нём ручки.

Ручку можно условно разделить на две части:

  • основа – это большая часть, которую токарь держит в «рабочей» руке;
  • шейка – маленькая цилиндрическая часть с металлическим крепёжным кольцом, которое предотвращает растрескивание ручки при набивании её на хвостовик рабочей части.

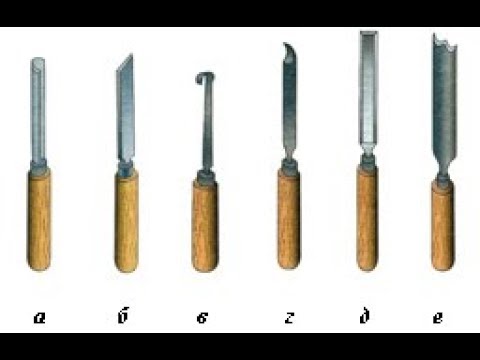

Виды токарных резцов

В зависимости от вида выполняемой работы, токарные резцы по дереву имеют различную конфигурацию, чем сложнее изделие, тем изощрённей будет и их конструкция, которая будет определять специфическую заточку лезвия. У каждого мастера могут быть свои особенные, эксклюзивные, узкоспециальные токарные инструменты, предназначенные для выполнения какой-то особенной работы. Поэтому изучать конструкцию каждого отдельного резца нет никакой необходимости.

Для успешной работы начинающего токаря достаточно будет двух видов: рейера и мейселя.

Рейер – предназначен для грубой, черновой, первоначальной обработки заготовки. Конструктивной особенностью такого вида является лезвие по форме напоминающее полукруг. Изготавливается он из толстой пластины или из желобка полукруглого сечения. С помощью рейера деревянной заготовке придают приблизительные очертания будущего изделия.

Рейер

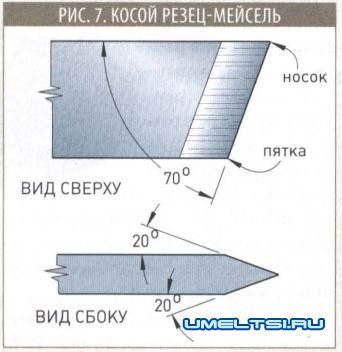

Мейсель – для чистовой обработки заготовки, придания ей окончательной формы. Также, с его помощью можно производить отрезание изделия от остатков заготовки. По форме мейсель напоминает нож-косяк (пластина с косым лезвием, заточенная с двух сторон под одинаковым углом).

Мейсель

С помощью рейера и мейселя можно легко выполнять токарные работы средней сложности. Обрабатывая заготовку по внешней поверхности. В некоторых случаях возможна работа с внутренними поверхностями детали.

Все остальные токарные резцы по дереву можно отнести к группе фасонных. Среди них наиболее популярными являются такие виды:

  • стамеска-скребок – для выравнивания цилиндрической поверхности заготовки. Напоминает по форме прямую стамеску с односторонней заточкой;
  • гребёнка – предназначена для выполнения резьбы и нанесения декоративных канавок и рисок;
  • крючок – для вытачивания в заготовке полостей;
  • кольцо – имеет то же предназначение, что и крючок;
  • для грубой обработки – имеет форму лезвия в виде треугольника. Предназначен для придания заготовке цилиндрической формы. Такой вид наиболее безопасный из всех остальных благодаря малой площади соприкасания инструмента с заготовкой.

Как самостоятельно изготовить токарные резцы по дереву

Самодельные токарные резцы по дереву являются для мастеров чем-то вроде талисмана. Поэтому они предпочитают изготавливать рабочие инструменты своими руками, а не приобретать в обычном магазине. Хотя купленые, вполне отвечают своим требованиям, техническим характеристикам и технике безопасного труда.

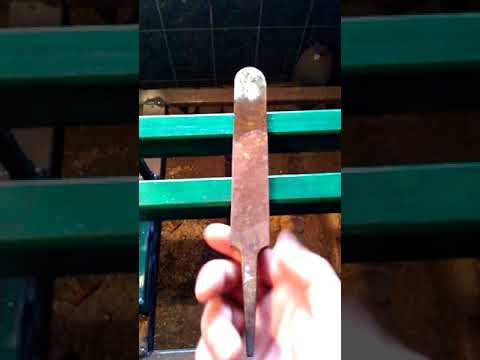

Самодельные резцы

Сделать рейер и мейсель самому не сложно. Для их изготовления своими руками, самим подходящим материалом будут напильники и рашпили уже «отжившими» своё. Этот списанный инструмент обладает необходимыми размерами, прочностью, качеством материала, маркой стали. С помощью заточного станка напильнику придаётся необходимая форма в части лезвия и хвостовика. Потом набивается выточенная ручка с крепёжным кольцом. И всё, инструмент для изготовления токарных изделий из дерева готов.

Чтобы изготовить токарные резцы по дереву, можно использовать, кроме напильников и рашпилей, в качестве материала, автомобильные рессоры или прутки арматуры. Они обладают необходимой твёрдостью. Но после изготовления инструмента своими руками, нужно быть предельно осторожным.

Его испытания необходимо проводить на мягких породах дерева (липа, тополь), после чего надо провести осмотр лезвия на отсутствие сколов и трещин. И только после такой проверки токарные инструмент, сделанный своими руками, можно эксплуатировать при работе с более твёрдой древесиной (берёза, дуб, бук).

Видео про самодельные резцы

При самостоятельном изготовлении режущего инструмента нужно помнить:

  • чем короче рабочая часть, тем труднее, неудобнее удерживать его при точении. Длина тела должна обеспечивать полноценный захват кистью руки, плюс упор на подлокотник, плюс расстояние от подлокотника к заготовке, плюс запас на износ и затачивание. Поэтому первоначальная длина рабочей части должна быть не меньше 20 см, но и размер, превышающий 40 см, вызовет неудобство в работе. Оптимальная длина должна составлять 20 – 30 см;
  • чем короче хвостовик, тем большая возможность, что его может вырвать из рукоятки. Поэтому, когда режущий инструмент изготавливают из напильников или рашпилей, то хвостовики удлиняют в 1,5 – 2 раза;
  • чем тоньше и уже будет рабочая часть инструмента, тем большая вероятность его повреждения заготовкой в процессе обтачивания. Поэтому, при начальных стадиях обработки, когда заготовка ещё не имеет абсолютной цилиндрической формы и возникает биение по лезвию, а также при больших диаметрах, когда сила резания имеет большое значение, необходимо пользоваться резцами с достаточной толщиной.
  • токарные резцы по дереву должны иметь рукоятку не короче 25 см. Если она будет намного меньше, то в процессе точения инструмент тяжело будет удерживать в руках, не говоря уже о качестве выполняемой работы.

Заточка резцов своими руками

От правильности заточки рабочего инструмента во многом зависит качество обработанной поверхности.

Для этого понадобится электрозаточной станок с набором кругов разной зернистости и бархатный брусок для ручной правки лезвия.

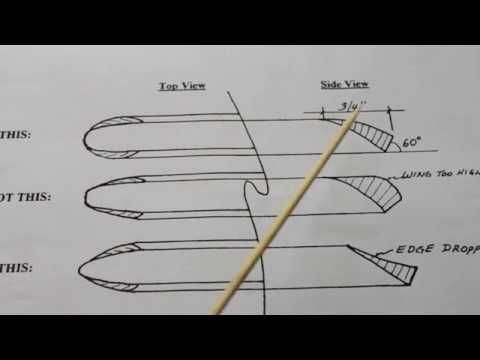

Видео заточки резцов

Угол заточки каждый мастер выбирает самостоятельно, ориентируясь на своё мастерство токаря, твёрдость древесины, качество рабочего инструмента и окончательный желательный вид обрабатываемой поверхности.

Для начинающего токаря оптимальными вариантами углов заточки будут:

  • для мейселя – сам скос должен составлять 40° по отношению к оси рабочей поверхности и по 40° для каждой стороны лезвия;
  • для рейера – 50° — 60°.

Со временем, когда уровень мастерства токаря будет расти, углы затачивания можно будет уменьшать до 20° — 35°.

В идеале, кроме набора разнофасонных, желательно иметь резцы одного вида, одинакового размера, но с разными углами заточки. Это намного ускорит и облегчит работу токаря, а также продлит срок их службы, потому что не нужно будет постоянно перезатачивать лезвия исходя из вида обрабатываемой древесины.

Более тупые углы затачивания предназначены для: твёрдых пород дерева, первоначальной (грубой) обработки.

Более острые углы режущего инструмента позволяют качественнее обработать поверхность, ускорить процесс точения, но в тоже время существует большая вероятность скола заготовки, повреждения лезвия. Да и затачивать и править такой инструмент приходится намного чаще, чем с более тупыми углами.

Приблизительный угол заточки лезвия формируется ещё на стадии изготовления резцов своими руками, до начала термической обработки — закаливания.

Потом, когда они полностью готовы, процесс затачивания осуществляют с помощью абразивного круга и завершают ручной доводкой на бархатном бруске.

Токарный инструмент Подставка для токарного станка по дереву Деревообрабатывающий токарный инструмент специальной формы Изогнутые инструменты для обработки дерева | |

* Стандартный диаметр стержня составляет 5/8 “(16 мм) и 1” (25 мм).

Описание: 4-х компонентный набор инструментов для скользящего инструмента Turner Bowl с ножкой диаметром 1 ”

Модель №: TR-EZ4SET

Набор из 4-х частей подголовника Turner Bowl Turner:

С этими 4 бесценными ящиками для инструментов с легкостью доберитесь до глубины чаши.

Эти удобные, эргономично спроектированные ящики для инструментов, которые обеспечат вам поддержку поворота в течение всего дня.

Благодаря уникальному вогнутому дизайну ваши пальцы будут плотно прилегать к остальным и позволят вам приблизиться к работе.

Сверхгладкая круглая верхняя поверхность из закаленной стали позволит вам без труда скользить по токарному инструменту для достижения превосходных результатов.

Все упоры имеют закаленные стержни, сваренные более 5/8 дюйма. Изогнутый стержень длиной 4 дюйма сверху вниз.


1) S Изогнутый толстый, пролет 9 дюймов. Используйте изогнутый S-образный инструмент для наружной и внутренней выемки. 3-3 / 4 дюймадлинный сверху вниз.
2) 2-1 / 2 дюйма. Радиус изогнутой оправки инструмента, 6-3 / 4 дюйма. Используйте изогнутый инструментальный радиус 2 1/2 дюйма для наружной и внутренней выемки. 3-3 / 4 дюйма длиной сверху вниз.
3) Инструментальный изогнутый радиус 2 дюйма, пролет 6-1 / 2 дюйма. Используйте изогнутый инструментальный радиус 2 дюйма для наружной и внутренней выемки. 4 дюйма длиной сверху вниз.
4) Изогнутая оправка для инструмента радиусом 1-1 / 2 дюйма, пролет 8 дюймов. Используйте изогнутый инструментальный радиус 1-1 / 2 дюйма для внутренних работ, более глубокого проникновения и более острых углов внутри чаши.4 “длинный сверху вниз.

Стержень не будет царапаться и не царапаться, что продлевает срок его службы.

,

10Pcs / lot 3.175×2.5x15MM Спиральные фрезы с двумя канавками / инструменты для фрезерования древесины, ТОП! Фрезерный станок Sharp для токарных станков с ЧПУ | Фрезерный станок WiFi | Резак адаптер Christmascutter

1. Технические характеристики:

(1). Наименование: спиральные фрезы с двумя спиральными станками с ЧПУ;

(2). Хвостовик: 3,175 мм / 0,125 “;

(3). Диаметр режущей кромки: 2,5 мм / 0,099 “;

(4). Длина резки: 15 мм / 0,591 “;

(5).Общая длина: 38 мм / 1.496 “;

2. Производство материалов:

KTOL Двухспиральные спиральные резцы для дерева изготовлены из твердого карбида вольфрамовой стали;

3. Подходящие материалы:

(1) ПВХ, акрил, органическая доска, хрустальная доска,

(2) Древесина, красное дерево, твердая древесина, МДФ;

(3) Смола, композитная доска, пластик;

(4) Металл: алюминиевый лист и т. Д.

4. Применимо к:

(1). Резка, резьба, фрезерование, проточка и т.д .;

(2). Рекламный станок, деревообрабатывающий фрезерный станок с ЧПУ, обрабатывающий центр с ЧПУ и т.д .;

5. Особенности:

(1) Изготавливается из карбида вольфрамовой стали высокого качества;

(2) Точная обработка с помощью высокоточных станков;

(3) Высокая прочность, высокая жесткость, хороший баланс;

(4) Превосходные характеристики при торцевом фрезеровании, резке, прорезании канавок; обеспечить высокую эффективность;

(5) долгое использование жизни;

(6) Высокоточное шлифование с помощью импортных станков, поиск полировки, специальная технология!

(7) Острая режущая кромка, плавное удаление стружки;

(8) Износостойкие и износостойкие;

(9) Без залипания, бездымный, с высоким КПД;

(10) Широкое применение для удовлетворения различных потребностей;

6. KTOL TOOLS Картинки:

Оптовая AccTek 1530 Токарный станок Деревообрабатывающее оборудование Резак и гравер | Деревообрабатывающий станок | Токарный станок по дереву Токарный станок

Оптовая AccTek 1530 Токарный станок для деревообрабатывающего оборудования и гравер

Особенности токарного станка по дереву:

1.

Вся машина сварена с бесшовной стальной конструкцией, которая подвергается высокотемпературному отжигу и снятию вибрационных напряжений, поэтому корпус токарного станка стабилизирован и не будет деформироваться вечно.

2.

Три оси принимают линейный направляющий рельс Тайваня с высокой точностью.

3.

Ось Z принимает импортированный шариковый винт, сделанный из Тайваня, что гарантирует высокую точность и длительный срок службы.

4.

Оси X и Y передаются винтовой зубчатой ​​рейкой.Это позволяет машине работать быстрее и имеет большее усилие резания по сравнению с шарико-винтовой передачей.

5

. Совместимость: программное обеспечение для проектирования CAD / CAM, например type3 / castmate / wentai / artcam и т. Д.

6.

Ручная / автоматическая система впрыска масла облегчает обслуживание машины.

7.

Пылезащитная крышка на шпиндельном устройстве всегда может содержать шпиндель в чистоте и продлить срок его службы.

8.

Высококачественные электрические кабели известных марок с высокой стойкостью к истиранию, сгибу, высокой температуре, кислоте или щелочам.

9.

Мы бесплатно предоставим вам несколько видов программного обеспечения на английском языке. Также вы получите хранилище изображений с тысячами 2D и 3D дизайнов.

10

. Вместе с машиной в ящик для инструментов будут упакованы некоторые запасные части, рабочие приспособления и инструменты.

11

,Вся машина будет завернута в липкий пластик, а затем упакована в деревянный ящик.

Детали токарного станка по дереву:

Параметры токарного станка по дереву:

Модель

AKM1530 Токарный станок по дереву

Рабочая область

1500 × 3000 × 200 мм

шпиндель

3кВт / 4.5 кВт // 5,5 кВт / 6,0 кВт / 9 кВт с водяным охлаждением или воздушным охлаждением

Рабочий режим

Leadshine шагового двигателя (Серводвигатели необязательно)

Система контроля

MACh5 с интерфейсом USB / автономной панелью управления DSP (128 МБ)

Приводной механизм

Шестеренные колеса на оси Х Y

Таблица Поверхностный

Вакуумный стол и Т-слот экструзия

Рамка

Цельносварная стальная конструкция

Движение Точность позиционирования

± 0. 03 / 300мм

Повторная точность позиционирования

± 0.05мм

Максимальная скорость движения

50,000mm / мин

Максимальная скорость гравировки

30,000mm / мин

Скорость вращения шпинделя

2,4000rpm

Установка Z-оси

Авто Z датчик высокого происхождения инструмента

диктат Формиат

G код *.u00 * .mmg, * .plt

Рабочее напряжение

3phase 38

Программное обеспечение

Type3 оригинал с Dongle или Wentai (Artcut), ArtCAM программного обеспечения

Размер упаковки

3700 * 2050 * 1930mm

Система смазки

система смазки

Вес нетто Вес брутто

1350kg / 1600кг

гоночный

LAeep дБ (А) 72 ± 1

Уровень шума

гравюра

LAeep дБ (А) 80 ± 2

Гравировка Пик

LAeep дБ (С) 95

Пыль система сбора

Дельта инвертор

Опционные части

Mist опрыскиватель и водослив

Поворотное устройство

Другие для заказной

Применения токарного станка по дереву:

Машина имеет мощную функцию, проста в эксплуатации, долговечна. Применяется для обработки три-размерный доску волны, компьютерный стол и стул, трафарет экрана, художественные окна, деревянная мебель, акрил, ПВХ доска, знак плиты и пластическую формовку в высокой эффективности, а также может обрабатывать большое количество металлических и неметаллических материалов, таких как железо, медь, алюминий, пластиковая пластина, дерево и т.д.

Послепродажное обслуживание:

1. 18 месяцев гарантии на всю машину.

2. Основные детали (исключая расходные материалы) должны быть заменены бесплатно, если есть какие-либо проблемы в течение гарантийного периода.

3. Срок службы технического обслуживания бесплатно.

4. Мы предоставим расходные материалы по заводской цене, когда вам потребуется замена.

5. Машина была отрегулирована перед доставкой.

6. Наши сотрудники могут быть отправлены в вашу компанию для установки или настройки при необходимости.

Токарный станок Упаковка:

сильный фанерный ящик

Условия оплаты:
A: T / T, PayPal, обеспечение торговли
О ACCTEK:

.

Смотрите также

  • Ткацкий станок в домашних условиях
  • Схемы плетения браслетов из бисера на станке
  • Станок лазерной и плазменной резки отличия
  • 2А450 координатно расточной станок
  • Паспорт токарного станка 16к20
  • Как плести из резинок без станка фигурки
  • Профиль станок для заточки ножей
  • Рейсмусовый станок как сделать самому
  • Станок для производства профнастила
  • Многопильный станок цмд 150
  • Заточные станки для фрез по металлу



Crown Hand (Великобритания) – ручной инструмент для обработки дерева

Главная Новости магазина Crown Hand (Великобритания) – ручной инструмент для обработки дерева

Семейная компания Crown Hand Tools Ltd уже более 50 лет производит ручной инструмент для обработки дерева. Стамески, токарные резцы, шила, фанеровочные ролики, молотки и др. Инструмент Crown сравнительно недорогой при его высоком качестве.

Склад Арсенал Мастера РУ пополнен токарными резцами и Резцы / Долото / Стамески Crown Crown.
Количество товара ограничено. Успейте купить!

Посмотреть в каталоге с ценами

Все инструменты Crown


Новинка в Арсенал Мастера РУ – ручные пилы Crown





Новинки, Наборы для резчиков от Crown рубанки


   ​

Посмотрите Все Рубанки Crown
Посмотрите Все Наборы Crown

Посмотрите Все Резцы / Долото / Стамески Crown

Семейная компания Crown Hand Tools Ltd уже более 50 лет производит ручной инструмент для обработки дерева. Компания расположена в Великобритании (Англии) в регионе Шеффилд, который 200 лет известен как регион по изготовлению высококачественной стали и различных инструментов из нее. Инструменты изготавливаются вручную, включая шлифовку и заточку. Инструменты Crown удачно сочетают классическую форму и современные технологии, такие как порошковая металлургия и криогенная закалка. Ассортимент инструментов Crown: различные виды стамесок, в том числе и специальных, огромный ассортимент токарных резцов по дереву, угольники, пузырьковые уровни, малки, цикли, шила, скобели, миниатюрные рубанки, фанеровочные ролики, молотки и др. Инструмент Crown отличается высоким качеством и доступной ценой.





Рекомендуем к покупке. Доставим в любой город России.


Видео: Wood Turning – Captive Ring Tool Demonstration Инструменты



Еще полезные ссылки:

В этом обзоре речь пойдет об архитектурном и дизайн-бюро / творческой мастерской “RYNTOVT DESIGN” в Харькове. У них получается жить, работать и творить БЕЗ компромиссов и ограничений на нехватку времени или знаний, недостаточности средств или непризнанности, с настоящим профессионализмом и творческим желанием организовать себя, свое пространство и бизнес.




50 примеров Соединения “Ласточкин хвост”, типы и варианты применения



Столярные ручные инструменты: выбирать легко!

Полезные инструменты и станки для мебельщиков

Новость подготовили Технические редакторы Ирина Корнилова и Анна Меренкова.

05.12.2022
К другим новостям магазина


Токарный станок по дереву с твердосплавным наконечником

Простые токарные инструменты Артикул: СТХ

5. 0 / 5.0 на основе 24 отзывов

59,99 долларов США Сэкономьте $-59,99

Уже в наличии!

Цвет: UnhandledUnhandled17 дюймов, длинная серебряная ручка с рукояткой из пеноматериала, 8 дюймов, длинная серебристая алюминиевая ручка, 8 дюймов, длинная красная алюминиевая ручка, 8 дюймов, длинная синяя алюминиевая ручка, 8 дюймов, длинная белая алюминиевая ручка, 8 дюймов, длинная темно-серая алюминиевая ручка.0,9917″ Длинная серебряная ручка с рукояткой из пеноматериала — 98,998 долларов США Длинная серебристая алюминиевая ручка — 94,998 долларов США Длинная красная алюминиевая ручка — 99,998 долларов США Длинная синяя алюминиевая ручка — 99,998 долларов США Длинная белая алюминиевая ручка — 99,998 долларов США Длинная темно-серая алюминиевая ручка — 99,99 долларов США

Количество

Описание Перевозки

Простой токарно-долбильный станок   Твердосплавный инструмент для токарного станка по дереву

Самый простой в использовании токарно-фрезерный инструмент на рынке сегодня!
Внедрение токарных станков по дереву с твердосплавными наконечниками значительно упростило токарную обработку древесины.

  • Этот полноразмерный токарный инструмент по дереву с твердосплавной насадкой имеет длину ½ квадратного дюйма X 12 дюймов в нерабочем состоянии. При использовании в ручке длина инструмента составляет 9,5 дюйма, а общая длина инструмента и ручки составляет 26,5 дюйма. Инструмент и ручка вместе весят 2 фунта 5 унций.
  • Твердосплавный наконечник этого инструмента предназначен для точения дерева. Нажмите здесь, чтобы увидеть инструменты, предназначенные для токарной обработки акрила/смолы/эпоксидной смолы.



Simple Turner & Hollower — это инструмент, который лучше всего использовать после черновой обработки блока в цилиндр. Как новички, так и эксперты оценят простоту, с которой ваш проект может быть быстро повернут и выдолблен до желаемой формы с помощью этого инструмента.

С  Simple Woodturning Tools®  все токарно, без заточки, так что вы можете сразу приступить к токарной обработке. Навсегда ушла в прошлое долгая кривая обучения, когда необходимо овладеть точными углами и специальными методами презентации инструментов. Также исчезла необходимость стать экспертом по заточке инструментов. Когда твердосплавная фреза на этом инструменте окончательно потеряет свою кромку, просто ослабьте винт и поверните фрезу. Это откроет новую режущую поверхность, и вы снова приступите к токарной обработке.

Чтобы использовать Simple Turner & Hollower , выполните следующие 3 простых шага.

  1. Расположите подручник как можно ближе к заготовке, чтобы твердосплавная фреза находилась на центральной линии станка.
  2. Поместите инструмент на подручник так, чтобы стержень инструмента был параллелен полу.
  3. Надежно удерживая инструмент, медленно введите твердосплавную фрезу в работу.

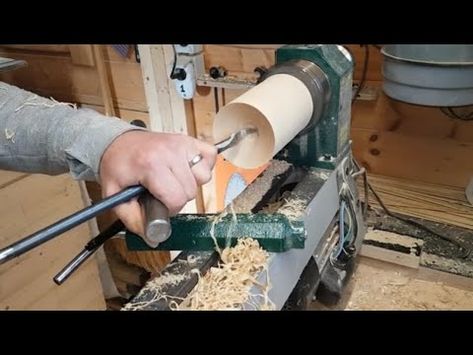

Поворачивая и выдавливая сосуд с помощью этого инструмента, вы быстро обнаружите, насколько он прост в использовании. Скоро он станет вашим любимым инструментом для выполнения 90 процентов работы по формованию, необходимой внутри и снаружи большинства сосудов.

Simple Turner & Hollower  технические детали:

  • Твердосплавная фреза – диаметр 9/16 дюйма – фреза с плоской вершиной
  • Общая длина инструмента – 12 дюймов (9,5 дюймов в ручке)
  • Стержень инструмента – сплошная нержавеющая сталь, квадрат 1/2 дюйма
  • Хвостовик рукоятки – диаметр ½” x длина 2½”
  • Ключ Torx входит в комплект для поворота фрезы

Самодельные инструменты для токарных станков по дереву | Форум лесоводов, бензопил и работ по дереву

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
