Самодельный мини токарный станок: Токарный станок по металлу своими руками

alexxlab | 06.02.2023 | 0 | Токарный

Содержание

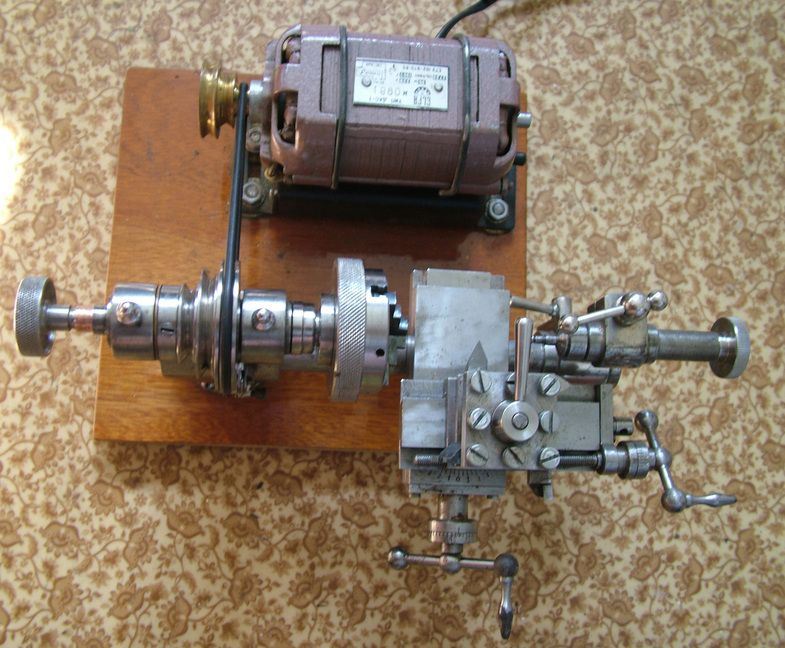

Мини токарный станок по металлу настольный для дома

Предлагаем построить токарный станок по металлу своими руками с плавной регулировкой скорости вращения шпинделя.

Для создания такого небольшого токарного станка по металлу потребуются запчасти от разных неисправных электроинструментов.

Станок имеет небольшие размеры и мощный двигатель.

Изготовление регулятора скорости будет показано на шаге 5.

На видео ниже показана работа миниатюрного токарного станка по металлу на различной скорости. Соединительная муфта вызывает вибрацию, которая становится тем больше, чем больше число оборотов.

На шаге 9 имеется еще одно видео.

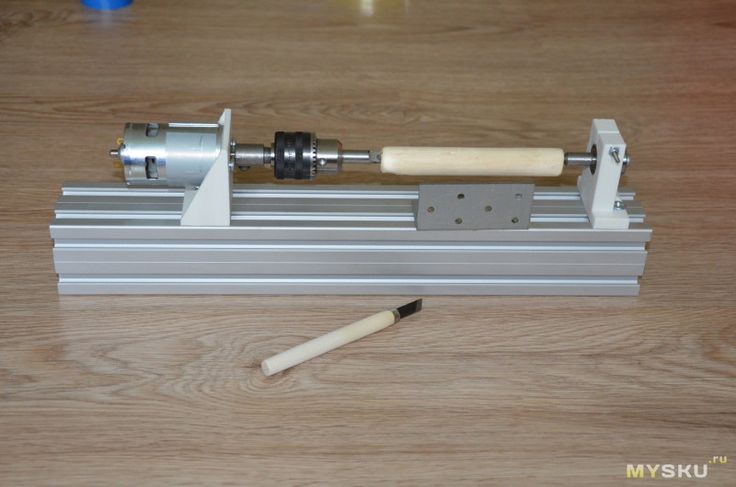

Как сделать самодельный мини-токарный станок по дереву своими руками

Простой самодельный токарный станок можно сделать из остатков пиломатериалов и нескольких старых деталей. Изготовление станка по дереву не составит большого труда, да и инструменты нужны самые обычные, такие найдутся в любом хозяйстве. А сколько приятных мелочей выйдет из-под резца!

Небольшой станок для дома

почти готовый станок и планшайба

Представляем токарный мини-станок габаритами 800 х 400 х 350 мм. На нем своими руками обрабатывают детали поперечником до 25 см, длиной до 40 см.

Элементы конструкции:

  • электрический двигатель от насоса;
  • передняя стойка — электрическое точило высокой мощности на пару камней;
  • суппорт с поддержкой и регулировкой;
  • станина сварена из металлопрофиля;
  • задняя стойка — элемент дрели.

Понадобится слесарное оборудование:

  • электродрель;
  • углошлифовальная машина;
  • напильник;
  • сварочный аппарат.

Необходимо докупить материалы:

  • металлический уголок и швеллер;
  • кусок бруска, фанера 10 мм;
  • две трубы такими диаметрами, чтобы они размещались коаксиально;
  • металлические полосы 20 и 40 мм;
  • крепеж;
  • ремень для привода (от автомобиля).

Сборка самодельного токарного станка:

  1. Подберите своими руками такое точило, чтобы использовать без доработок. Необходимо высокое размещение оси, на ней закрытые подшипники и шайбы для фиксации дисков. На один из выходов оси устанавливаем диски для регулировки скорости движения, на второй — планшайбу для заготовки.
  2. Станина — это два параллельных швеллера, между которыми оставлена щель — направляющая. Длина направляющей равна длине заготовок. С одного торца навариваем швеллер буквой П, на который будет установлена передняя бабка. Второй торец можно закрыть уголком.
  3. Суппорт станка представляет собой стойку из двух труб, вставленных одна в другую для регулировки высоты. На нужной высоте конструкция фиксируется болтом. В качестве упора приваривается горизонтальная планка. Стойку своими руками приварите к основанию из двух уголков, закрепленных на направляющей с помощью прижимной пластины и болта с гайкой. Чтобы правильно подобрать скорость вращения детали, используйте чертеж. Удобнее всего брать пару пересекающихся значений. Чтобы выполнять небольшие работы по особо твердым породам дерева, можно снять ремень и использовать только мотор точила. То есть, существует возможность работать с несколькими скоростями вращения.
  4. Ведущий шкив изготавливается из старого патрона от дрели. Ведомые шкивы выпиливаются из толстой фанеры, склеенной в два слоя. Планшайбу тоже делаем из фанеры, в ней заранее пропиливаем отверстия для саморезов, которые будут удерживать деталь. Планшайба накручивается на ось передней стойки с уже закрепленной деталью.
  5. Металлическое основание устанавливаем на две опоры. Со стороны передней бабки делаем площадку из толстой фанеры, на которой будет размещен электродвигатель. Чтобы можно было изменять натяжение ремня, двигатель прикрепляется к небольшой пластинке, которую можно передвигать по площадке и крепить в нужном месте.

суппорт и задняя бабка взаимосвязь скорости вращения, поперечника детали и твердости материала

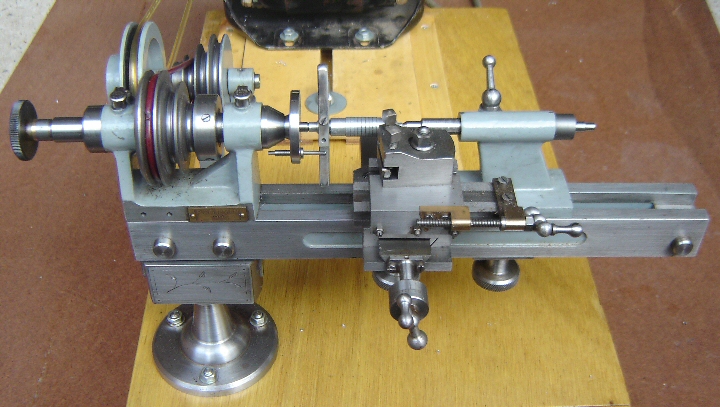

Мини токарный станок по металлу своими руками

Тем кто хочет заняться профессиональным производством мебели предлагаем обратить свое внимание на обрабатывающие центры с ЧПУ. Такие устройства широко применяются при обработке сложных корпусных деталей мебели. Чтобы ознакомиться более подробно с таким оборудованием предлагаем перейти по ссылке.

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок.

Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских.

Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

  • станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
  • направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
  • привод токарного станка;
  • рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
  • шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
  • средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом станок должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.
