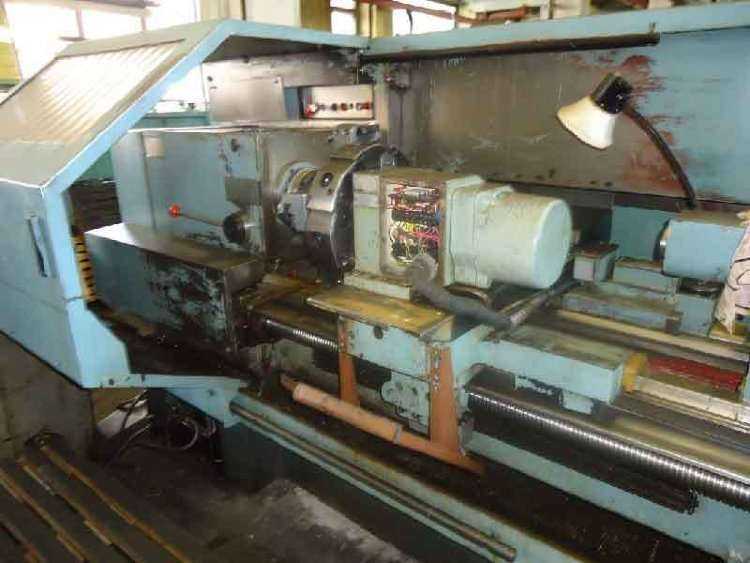

Токарный станок с ЧПУ 16А20Ф3

Токарный станок с ЧПУ 16А20Ф3 предназначен для серийного и мелкосерийного производства, и имеет целый ряд особенностей, создающих удобство его использования и высокую эффективность работ, выполняемых на нем.

Токарный станок с ЧПУ 16А20Ф3 имеет шпиндель высокой точности с отверстием в диаметре 55 мм, который дает возможность обрабатывать детали из прутков. Станина высокой прочности: изготовлена из серого чугуна СЧ20 методом литья, гарантирует высокую точность выполнения операций и продолжительное время службы токарного станка 16А20Ф3 за счет термически упрочненных направляющих. Надежная защита ШВП станка: создаёт стабильную и продолжительную работу узлов перемещения по Z и Х-осям.

Технические характеристики

Диаметр обработки над станиной, мм	500
Диаметр обработки над суппортом, мм	200
Наибольшая длина обработки, 6-позиционная головка, мм	900
Наибольшая длина обработки, 8-позиционная головка, мм	750
Наибольшая длина обработки, 12-позиционная головка, мм	850
Наибольшая длина обработки в центрах, мм	1000
Диаметр цилиндрического отверстия в шпинделе, мм	55
Наибольший поперечный ход суппорта, мм	210
Наибольший продольный ход суппорта, мм	905
Максимальная рекомендуемая скорость продольной рабочей подачи, мм	2000
Максимальная рекомендуемая скорость поперечной рабочей подачи, мм	1000
Количество управляемых координат, шт.	2
Количество одновременно управляемых координат, шт.	2
Дискретность задания перемещения, мм	0,001
Пределы частот вращения шпинделя, мин-1	20 – 2500
Скорость быстрых перемещений суппорта – поперечного, мм/мин	2 400
Максимальная скорость быстрых продольных перемещений, мм/мин	15000
Максимальная скорость быстрых поперечных перемещений, мм/мин	7500
Количество позиций инструментальной головки	8
Мощность электродвигателя главного движения, кВт	11
Класс точности по ГОСТ 8-82	П
Габаритные размеры станка (Д х Ш х В), мм	3700 × 2260 × 1650
Масса станка, кг	4000

Особенности токарного станка с ЧПУ 16А20Ф3

Особенностью токарного станка 16А20Ф3 является электронное переключение скоростей вращения шпинделя, а так же жесткость, устойчивость к вибрациям и температурная стабильность станка создают возможность выполнять обработку высокой точности. Ограждения зоны резания и патрона станка 16А20Ф3 , электрические и механические блокировки создают безопасную работу станка, а высокая мощность привода и система ЧПУ позволяет обрабатывать детали по заранее составленной программе.

Токарный станок с ЧПУ 16А20Ф3: технические характеристики, паспорт

Токарные станки с числовым программным управлением 16А20Ф3 отличаются многофункциональностью и высокой производительностью. Они обтачивают средние по размеру детали, производя наружную и внутреннюю обработку сложного профиля. С момента начала их выпуска и до настоящего времени модель 16А20Ф3 является одной из востребованных.

Содержание:

1 Сведения о производителе
2 Назначение и область применения
3 Расположение составных частей
4 Расположение органов управления
5 Кинематическая схема
6 Конструкция машины, паспорт
7 Система Числового Управления
8 Технические характеристики

Сведения о производителе

Возле мастерской в Замоскворечье братья Бромлей в 1857 году начали строительство механического завода. Первой его продукцией топоры, серпы и другие инструменты для крестьян. В 1864 году братья приобрели новый участок и стали оформлять разрешение на строительство новых зданий цехов.

В 1870 и 1872 году строгальные и сверлильные станки из Замоскворечья получили золотые медали на Московской промышленной выставке. Паровая машина тройного расширения была награждена Большой золотой медалью на международной выставке в Париже.

В 1918 году завод национализировали и провели модернизацию. С 1922 года завод полностью переходит на выпуск металлорежущих станков. В 1971 году были выпущены первые токарние станки 16К20. После реконструкции завода, в 1973 года стали выпускать 16А20Ф3 с ЧПУ.

Важно!

Московский станкостроительный завод с 2016 года располагается в Новых Черемушках. Выпуск токарных станков с ЧПУ возобновился.

Назначение и область применения

Токарный патронно-центровой станок с ЧПУ 16А20Ф3 предназначен для наружной и внутренней обработки средних по размеру заготовок диаметром до 400 мм и длиной 1000 мм. На оборудовании вытачивается ступенчатый и криволинейный профиль со смещением относительно оси вращения. Весь цикл обработки проходит в автоматическом режиме.

Модель 16А20Ф3 выполняет наружную и внутреннюю обработку:

точение цилиндрических поверхностей в одной оси и со смещением;
элементы, имеющие конические, сферические и другие сложные профили;
сверление по торцу и радиусу;
расточку;
нарезку резьбы.

Патронно-центровой станок с ЧПУ 16А20Ф3 предназначен для чистовой обработки сложнопрофильных деталей. На нем производят коленвалы, шатуны, серьги и другие изделия единичные и большими партиями.

Узнайте, чем так хорош универсальный токарно-карусельный станок 1516.

Расположение составных частей

Шарико-винтовые пары осей X и Z имеют повышенный ресурс работы за счет надежной защиты узлов. Шпиндель высокоточный, с отверстием 55 мм и 64 мм.

На станине имеется транспортер удаления стружки. Суппортная группа состоит из фартука и основания съемной автоматической револьверной головки. Они приводятся в движение приводом и ВГК поперечного перемещения. Продольное движение инструмента осуществляется через угловые зубчатые передачи и муфту от винтов ВГК.

Слева над станиной в корпусе размещается коробка скоростей, шпиндельная бабка. Патрон установлен механизированный, имеющий свой электрический привод. Задняя бабка располагается на направляющих станины. Пиноль приводится в движение электромеханическим приводом. Пульт управления станком кнопочный. Он располагается на кронштейне и легко меняет свое положение.

Расположение органов управления

На передней бабке вверху располагается панель управления станка. Ниже рукоятка для установки частоты вращения шпинделя. Рукоятка для ручного перемещения поперечного суппорта расположена на его корпусе, выше фартука.

Продольное перемещение каретки в ручном режиме включается рукояткой в месте крепления валов, слева. Она включается в сторону движения узла. Внизу на станине педали управления:

зажима и разжима патрона;
подвода и отвода пиноли.

Зажим пиноли в ручном режиме выполняется рукояткой на ее корпусе.

Важно!

Управление всеми узлами дублируется на выносном блоке.

На заднем ограждении агрегата, вверху, смонтирован блок отображения символьной информации. БОСИ является элементом визуализации процесса обработки и корректирует обработку с учетом износа инструмента. Контроль работы приводов отображается на панели в верхнем правом углу ограждения. Пульт управления оборудованием вынесен вперед на кронштейне.

Кинематическая схема

Конструкция машины, паспорт

Конструкция модели 16А20Ф3 имеет свои особенности. В комплект станка входят сменные инструментальные головки с поворотной осью и количеством резцедержателей 6, 8, 12. На высокой станине, отлитой из чугуна марки СЧ20 термообработанные направляющие повышенной износостойкости. По ним перемещается суппорт и задняя бабка.

Шпиндель получает крутящий момент от главного привода через коробку скоростей и зубчатое зацепление. На нем устанавливается патрон для крепления заготовки. При работе с прокатом, после отрезки готовой детали заготовка перемещается в рабочую зону автоматически.

Инструментальный диск имеет гнезда для нескольких резцов, в зависимости от модели. В продольном направлении он перемещается вместе с суппортом. Поперечное движение обеспечивается приводом, расположенным под корпусом револьверной головки. Коробка подач располагается в фартуке. Она имеет свой электропривод. Одновременно включается не более 2 перемещений.

Важно!

С целью безопасности все вращающиеся и движущиеся узлы имеют ограждения с концевыми выключателями. Станок не начнет работать, пока все щитки не займут свое место.

Паспорт токарного станка можно бесплатно скачать по ссылке – Паспорт токарного патронно-центрового станка с числовым программным управлением 16А20Ф3.

Система Числового Управления

Все модели станков серии 16А выпускаются под числовое программное управление. Вид ОС устанавливается в зависимости от предназначения оборудования и предпочтений покупателя.

Станки 16А20Ф3 адаптированы под работу с программными системами:

ЧПУ.
УЧПУ.
Замкнутыми.
Разомкнутыми.
CNC.

Одновременное перемещение возможно в 2 осях координат.

Технические характеристики

Точность обработки на станке 16А20Ф3 составляет 0,01 мм. Программа имеет дискретность 0,0–1 мм по обеим осям.

Технические характеристики модели токарного станка 16А20Ф3:

диаметр заготовки над станиной 400 мм;
над суппортом 220 мм;
максимальная длина заготовки 1000 мм;
диаметр отверстия шпинделя 53 мм;
наибольшая длина заготовки при обработке револьверной головкой 870 мм;
мощность двигателя главного привода 11 кВт;
количество скоростей шпинделя 22;
высота резца 25 мм;
число координат 2;
система ЧПУ – 2Р22;
суммарная мощность станка 22 кВт.

Габариты станка составляют 3700×1700×2145 мм при массе с оборудованием ЧПУ 4050 кг. Токарный станок с ЧПУ 16А20Ф3 является лидером по использованию его на крупных предприятиях, имеющих металлообрабатывающее оборудование. В настоящее время агрегаты широко используют для изготовления сложных единичных деталей и при работе на потоке.
