250ИТВМ.01 Станок токарно-винторезный высокой точности универсальный. Паспорт, схемы, характеристики, описание

Сведения о производителе токарно-винторезного станка 250ИТВМ.01

Производитель токарного станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1 – Ижевский станкостроительный завод Ижмаш, основанный в 1807 году.

История станкостроения на Ижевском машиностроительном заводе “Ижмаш” начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок фирмы “Леве” с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали “Удмурт”, “Удмурт-2” (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Станки, выпускаемые машиностроительным заводом Ижмаш

  • 1И611П – станок токарно-винторезный повышенной точности универсальный, Ø 270
  • 1И611ПМФ3 – станок токарный повышенной точности с ЧПУ, Ø 320
  • 1ИС611В – станок токарно-винторезный высокой точности универсальный, Ø 270
  • 95-ТВ (95ТВ) – станок токарно-винторезный, Ø 250
  • 95ТС-1 (ИС1-1) – станок токарно-винторезный повышенной точности универсальный, Ø 250
  • 161-А, 161-АМ (Удмурт-2) – станок токарно-винторезный универсальный, Ø 350
  • 250-ИТВ (ИЖ 250-ИТВ) – станок токарно-винторезный высокой точности универсальный, Ø 300
  • 250-ИТП (ИЖ 250-ИТП) – станок токарно-винторезный повышенной точности универсальный, Ø 300
  • 250ИТВМ (ИЖ 250ИТВМ) – станок токарно-винторезный высокой точности универсальный, Ø 300
  • 250ИТВМ. 01, 250ИТВМ.03, 250ИТВМ Ф1 – станок токарно-винторезный высокой точности, Ø 300
  • 250ИТВМ Ф2 – станок токарный высокой точности с оперативной системой управления ОСУ, Ø 320
  • 1711ИФФ3 – станок фрезерный вертикальный с ЧПУ и АСИ, 300 х 230
  • 1715ИФФ3 – станок фрезерный горизонтальный с ЧПУ и АСИ, Ø 320
  • 1336м – станок токарно-револьверный, Ø 420, Ижевск, Киев
  • ИЖ-Т-400 (1623) – станок токарно-винторезный универсальный, Ø 400
  • ИЖ-250 – станок токарно-винторезный универсальный, Ø 250
  • ИЖ-250П – станок токарно-винторезный повышенной точности, Ø 250
  • ИТ-42 – станок токарный с ЧПУ, Ø 320
  • ТП500Ф3, ТП1000Ф3 – станок токарный с наклонной станиной с ЧПУ, Ø 250, Ø 500

Токарный станок 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1. Назначение и область применения

Токарно-винторезный станок 250ИТВМ.01 стал дальнейшим развитием своего легендарного предшественника – ИЖ 1И611П и ИЖ 250-ИТВ.

Станки токарно-винторезные моделей 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1 предназначены для токарной обработки в центрах, патроне или цанге, а также для нарезания резьб метрической, модульной и дюймовой для эксплуатации на крупных и малых предприятиях.

Станки 250ИТВМ.01 могут применяться в инструментальном и приборостроительном производстве, связанном с точной обработкой небольших по размерам деталей.

С целью длительного сохранения точности обработки станки необходимо использовать только для финишных или получистовых операций.

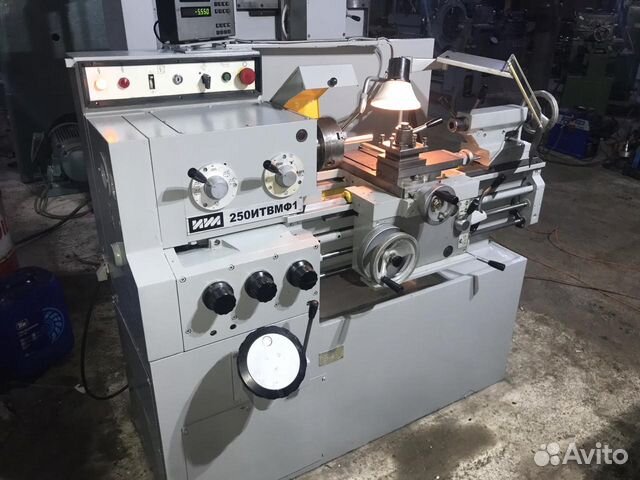

Станок модели 250ИТВМФ1 оснащен системой цифровой индикации (в дальнейшем УЦИ), позволяющей повысить производительность труда за счет сокращения вспомогательного времени на пробные проходы, на измерение деталей. Применение УЦИ облегчает работу токаря за счет исключения расчетов и необходимости запоминания оборотов лимба.

Особенности конструкции и принцип работы станка

Станок модели 250ИТВМ. 01 является базовой моделью для станков 250ИТВМ.03, 250ИТВМ Ф1, 250ИТПМ.

Станок модели 250ИТВМФ1 дополнительно оснащается устройством цифровой индикации (УЦИ).

Станок 250ИТПМ (класс точности П по ГОСТ 8-82) применяется для выполнения более грубых и менее точных работ и изготавливается по особому заказу.

Конструкция станка модели 250ИТВМ.03 отличается от базовой модели 250ИТВМ.01 большим межцентровым расстоянием (500 мм и 750 мм)

Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение. В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы. Станок модели 250 ИТВМФ1 оснащен системой цифровой индикации (УЦИ).

Оснащение станка УЦИ позволяет:

  • осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0,1 до 100 мкм;
  • проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих;
  • вводить компенсацию износа инструмента.

Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.

Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.

На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В. Подключение станка к электросети осуществляется пакетным включателем.

Класс точности станков 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1 В по ГОСТ 8-82

Станки предназначены для использования в условиях УХЛ4 ГОСТ 15150-69.

В станках 250ИТВМ.01 использованы изобретения по авторским свидетельствам 173094, 312739, 249142, 28М05, 288496, 583912, 831503, 1199461.

Станки 250ИТВМ.01 сертифицированы. Сертификат соответствия № РОСС RU.АЯ04.В10876, срок действия до 17.06.2006 года.

Особенности конструкции:

  • Широкий диапазон оборотов шпинделя и подач, обеспечивают производительную обработку при хорошем качестве поверхности.
  • Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент.
  • Универсальная коробка подач даёт возможность нарезать все метрические резьбы и распространённые дюймовые и модульные резьбы без смены шестерён на гитаре.
  • Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.
  • Беззазорная фиксация резцовой головки обеспечивает высокую жёсткость и точность установки.
  • Ходовой винт смазывается автоматически при нарезании резьбы.
  • Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.

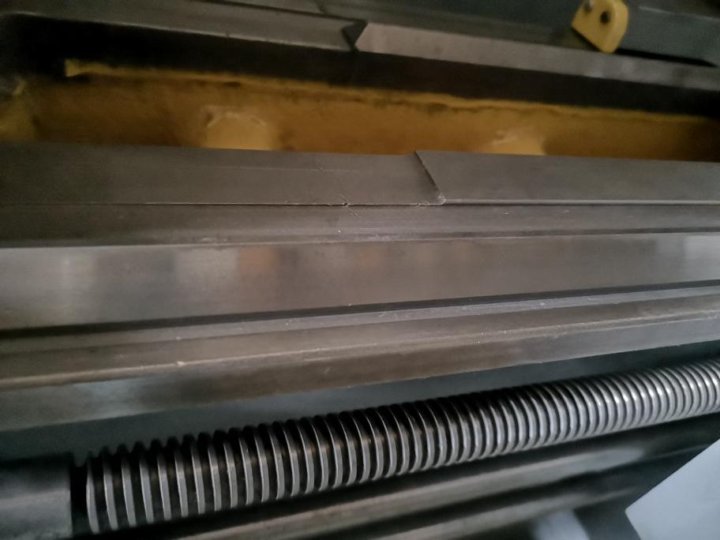

  • Станина станка изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.
  • Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жёсткому упору при точении.
  • Возможно исполнение станка без редуктора с регулированием частоты вращения шпинделя.

Габариты рабочего пространства станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

Габариты рабочего пространства станка 250итвм.01

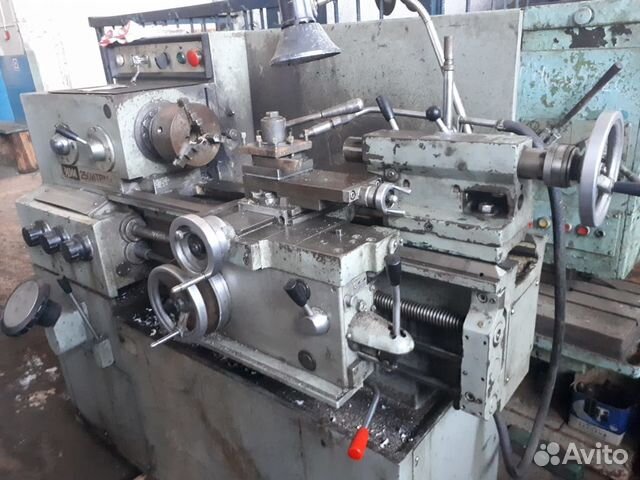

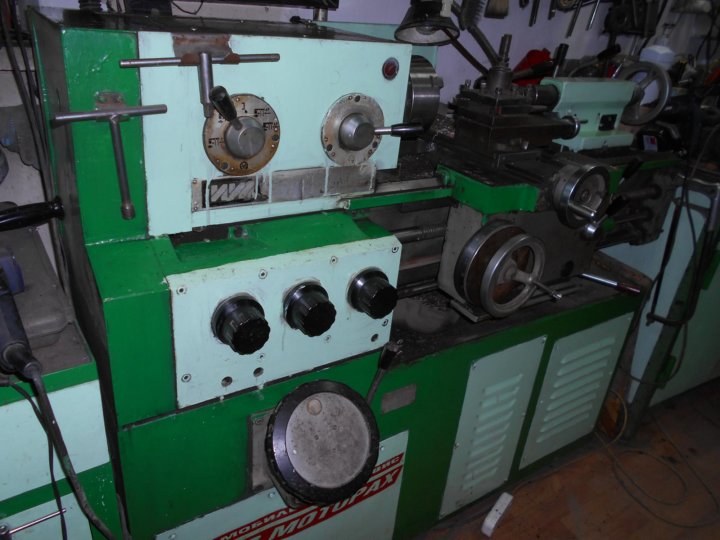

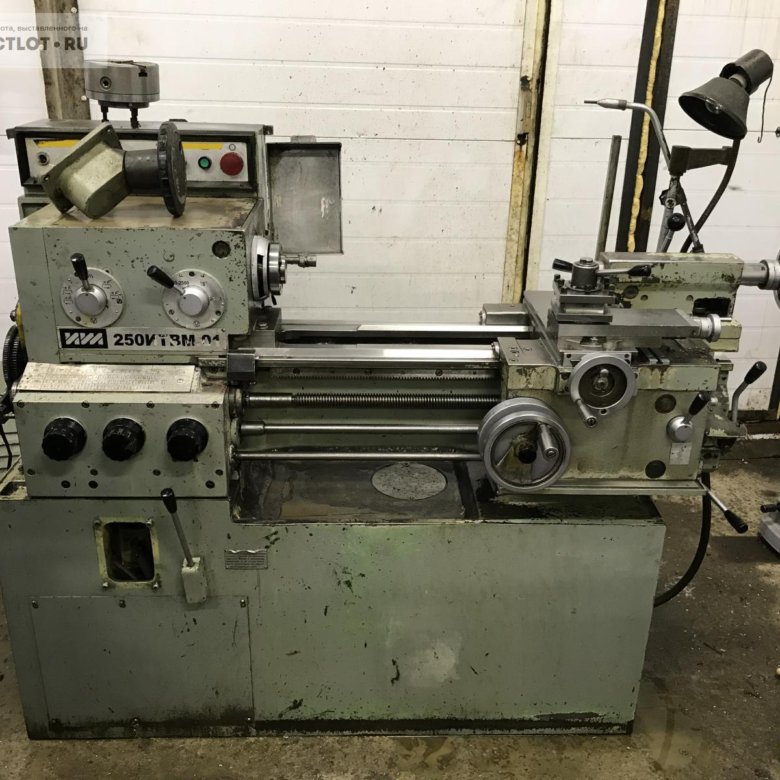

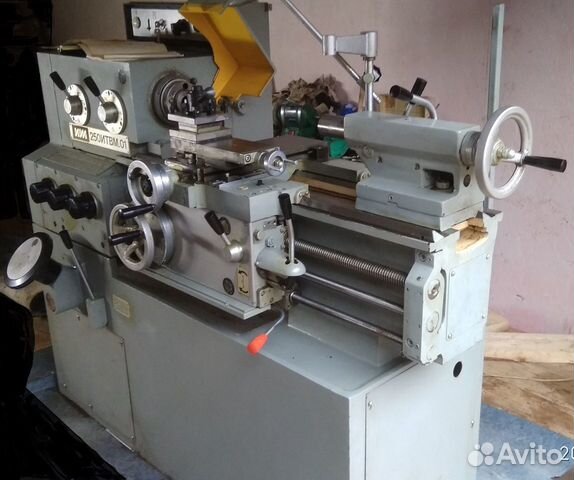

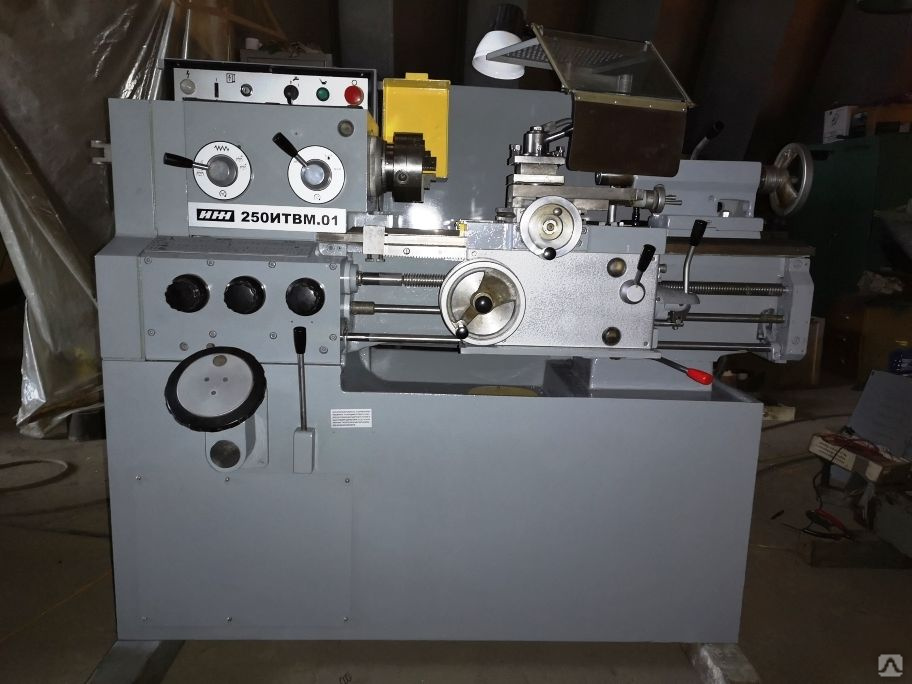

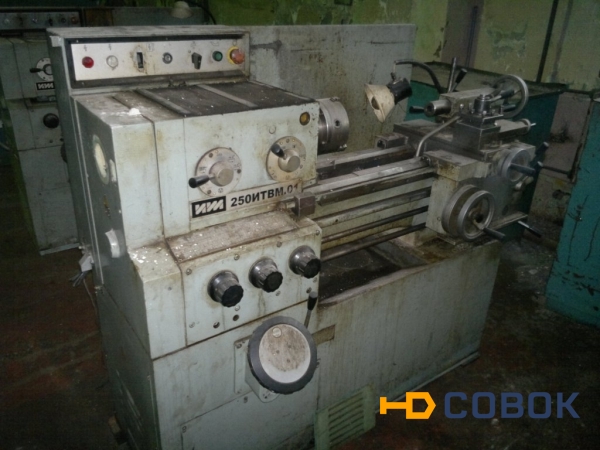

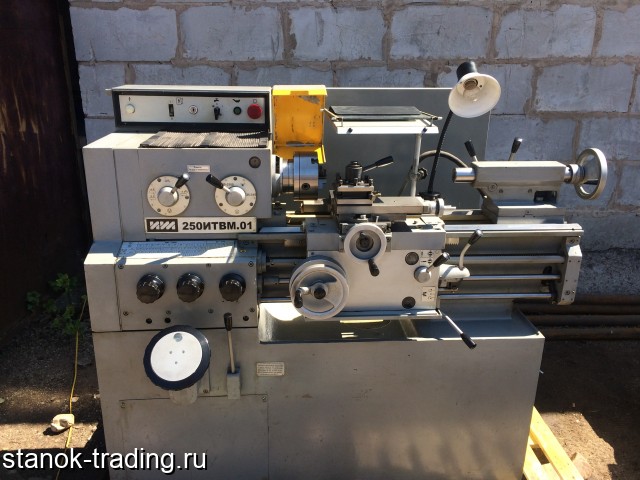

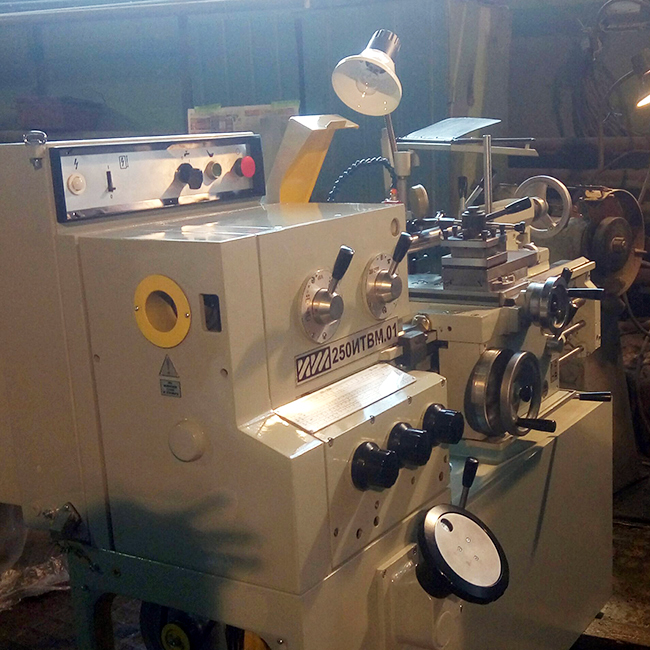

Фото токарно-винторезного станка 250итвм

Фото токарно-винторезного станка 250итвм. Скачать в увеличенном масштабе

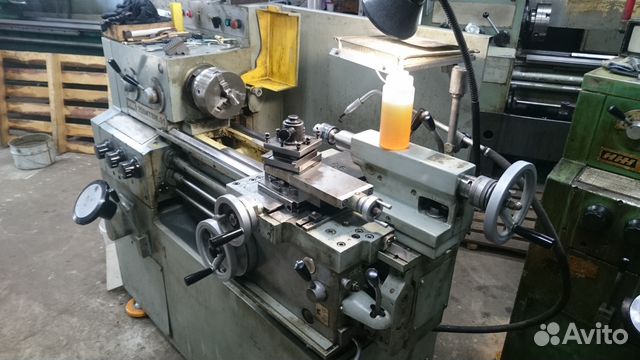

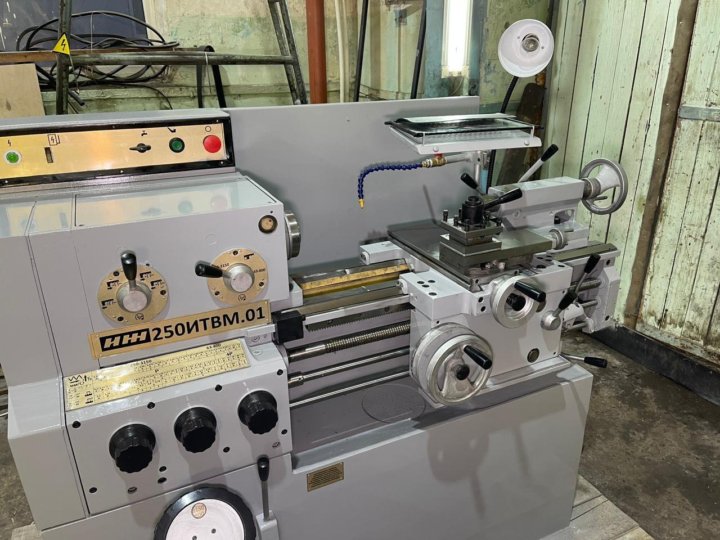

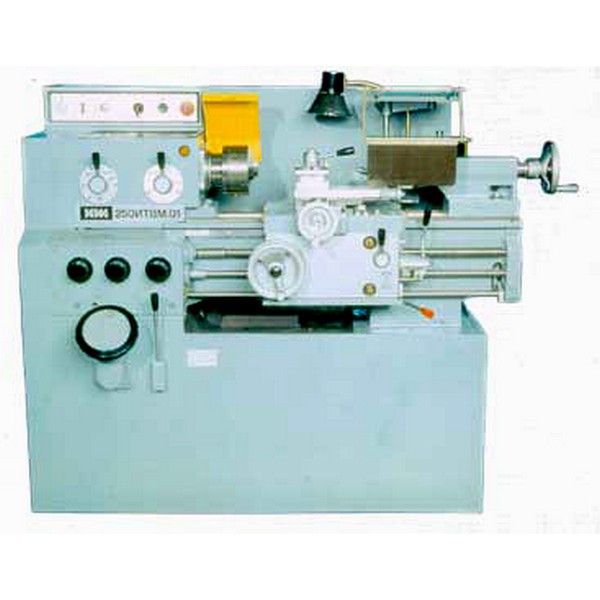

Фото токарно-винторезного станка 250итвм

Фото токарно-винторезного станка 250итвм. Скачать в увеличенном масштабе

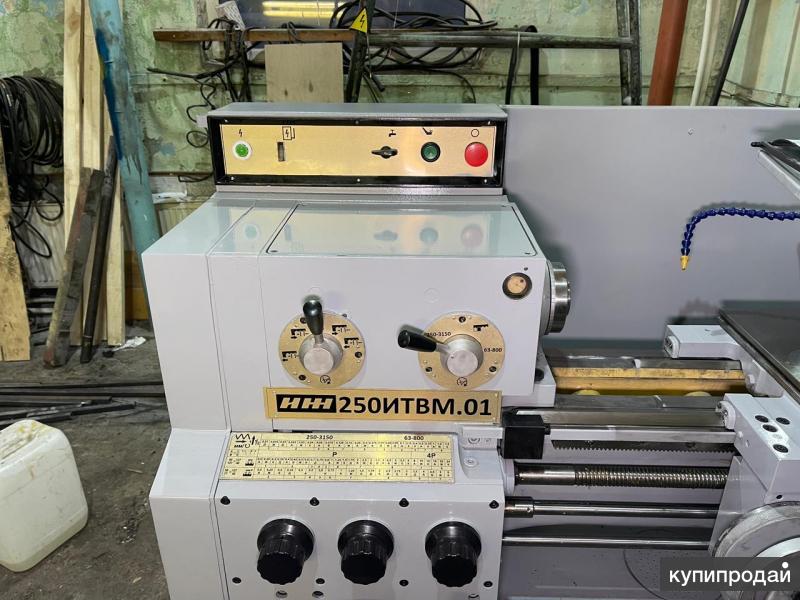

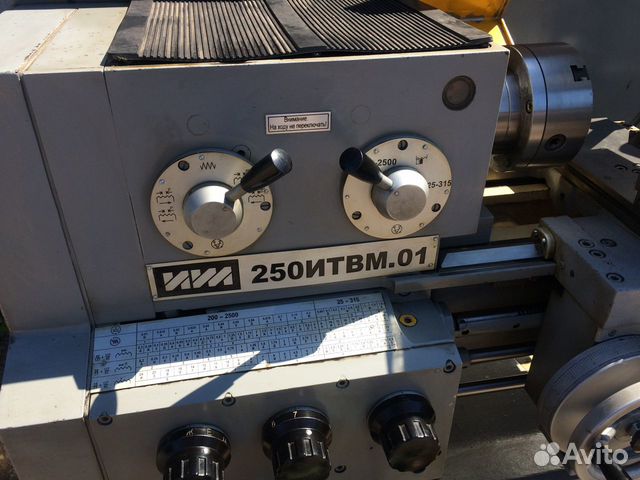

Фото передней бабки токарно-винторезного станка 250итвм

Фото передней бабки токарно-винторезного станка 250итвм

Фото передней бабки токарно-винторезного станка 250итвм. Скачать в увеличенном масштабе

Фото передней бабки токарно-винторезного станка 250итвм

Фото передней бабки токарно-винторезного станка 250итвм. Скачать в увеличенном масштабе

Фото передней бабки токарно-винторезного станка 250итвм

Фото передней бабки токарно-винторезного станка 250итвм. Скачать в увеличенном масштабе

Фото передней бабки токарно-винторезного станка 250итвм

Фото передней бабки токарно-винторезного станка 250итвм. Скачать в увеличенном масштабе

Шпиндель токарно-винторезного станка 250итвм

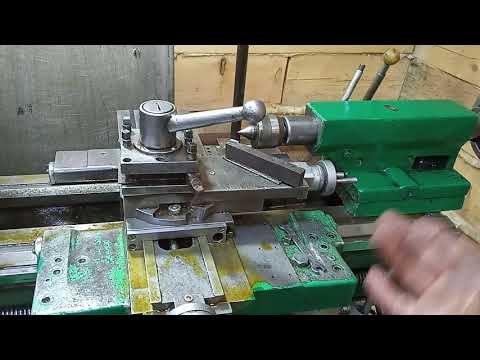

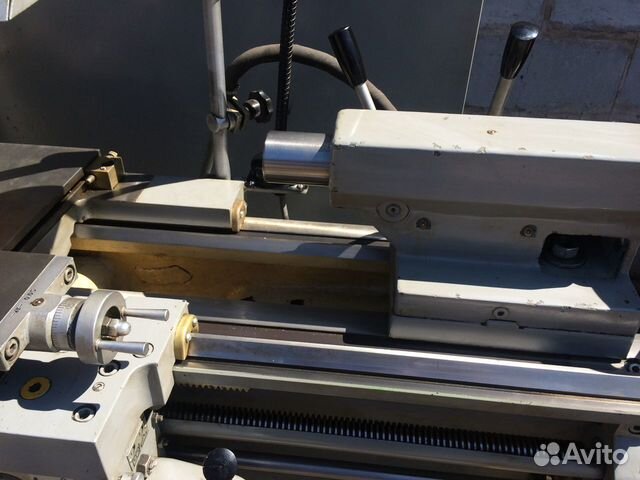

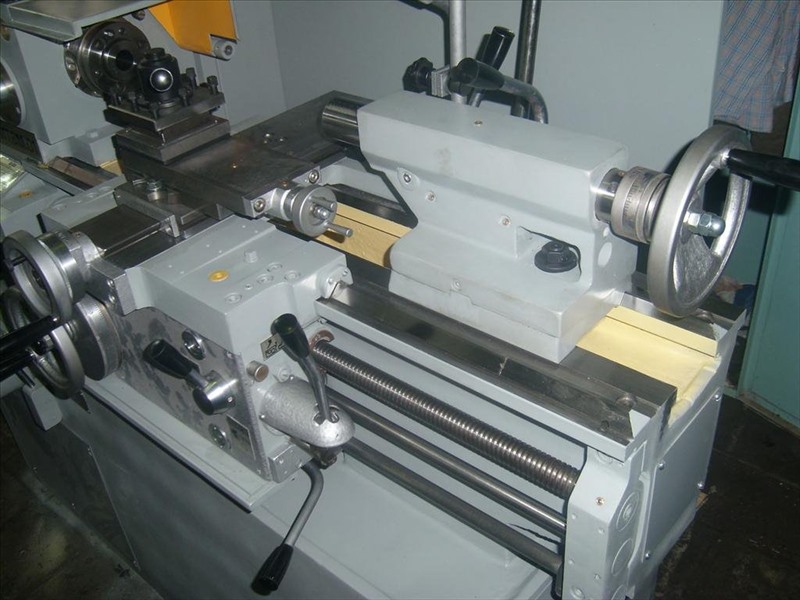

Суппорт токарно-винторезного станка 250итвм

Суппорт токарно-винторезного станка 250итвм. Скачать в увеличенном масштабе

Расположение составных частей станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

Расположение основных узлов токарного станка 250итвм.01

Перечень составных частей станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

  1. Станина 250ИТВМ.10.000 (250ИТВМ.03.10.000)
  2. Редуктор 250ИТВМ.17.000
  3. Коробка подач 250ИТВМ.30.000
  4. Гитара 250ИТВМ.25.000
  5. Бабка передняя 250ИТВМ.21.000
  6. Электрооборудование 250ИТВМ.90.000
  7. Разводка УЦИ 250ИТВМФ1.94.000
  8. Ограждение (патрона) 250ИТП.86.000
  9. Фартук 250ИТВМ.50.000
  10. Резцедержатель четырехпозиционный 250ИТП.61.000
  11. Ограждение (суппорта) 1И611П.89.000
  12. Суппорт 250ИТВМ.60.000
  13. Охлаждение 250ИТП. 70.000
  14. Бабка задняя 250ИТП.40.000
  15. Ограждение 250ИТВМ.10.02.000
  16. Смазка 250ИТВМ.74.000

Расположение органов управления станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

Расположение органов управления токарным станком 250итвм.01

Перечень органов управления станком 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

  1. Маховик выбора частоты вращения шпинделя
  2. Рукоятка включения частоты вращения шпинделя
  3. Рукоятки выбора величины подач и шага резьбы
  4. Рукоятки выбора величины подач и шага резьбы
  5. Рукоятки выбора величины подач и шага резьбы
  6. Рукоятка переключения перебора
  7. Рукоятка переключения трензеля и звена увеличения шага
  8. Выключатель электронасоса охлаждения
  9. Вводной выключатель
  10. Замок запирания вводного выключателя
  11. Цифровое табло для станка 250ИТВМ Ф1
  1. Выключатель станции смазки
  2. Кнопка общего останова и аварийного отключения станка
  3. Маховик ручной продольной подачи
  4. Ручка ручной поперечной подачи
  5. Рукоятка закрепления резцедержателя
  6. Рукоятка включения и выключения гайки ходового винта
  7. Маховик перемещения верхних салазок
  8. Выключатель освещения
  9. Рукоятка зажима пиноли
  10. Рукоятка закрепления задней бабки на станке
  11. Маховик перемещения пиноли
  12. Гайка для закрепления задней бабки на станине
  13. Рукоятка реверсирования подачи
  14. Рукоятка пуска и останова
  15. Винт регулирования предохранительного механизма

Схема кинематическая станка 250ИТВМ.

01, 250ИТВМ.03, 250ИТВМФ1

Кинематическая схема токарно-винторезного станка 250итвм.01

Схема кинематическая токарно-винторезного станка 250ИТВМ. Скачать в увеличенном масштабе

Краткое описание и особенности конструктивного оформления основных сборочных единиц и принадлежностей

Примечание. Иллюстрации сборочных единиц, описание которых приводится ниже, приведены в третьей части руководства по эксплуатации 250ИТВМ.00.000 РЭ2 Сведения по запасным частям.

Станина (250ИТВМ.10.000, 250ИТВМ.03.10.000)

Станина литая чугунная жесткой конструкции с дополнительными П-образными ребрами устанавливается на монолитной тумбе. Станина имеет две призматические и две плоские направляющие. Внутри тумбы станка смонтированы редуктор и электродвигатель главного привода, станция смазки и установка для охлаждения.

Редуктор (250ИТВМ.17.000)

Редуктор, установленный в левой части тумбы, представляет собой четырехосную коробку скоростей с приводом от фланцевого электродвигателя.

Редуктор крепится болтами к переходному кронштейну 51, кронштейн закреплен на основании тумбы.

Изменение частоты вращения осуществляется преселективным устройством, позволяющим производить ее выбор во время работы станка. Выбор частоты вращения производится маховиком 1 (рисунок 6), поворотом которого в двух дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки зубчатых колес. В нужный момент включение предварительно выбранной маховиком частоты вращения шпинделя осуществляется с помощью рукоятки 2 (рисунок 6) в два этапа: вначале рукоятку оттягивают на себя до появления заметного усилия, удерживая рукоятку в этом положении, выжидают, пока не снизится частота вращения шпинделя (не выше 100 об/мин), затем рукоятку оттягивают до отказа, произведя, таким образом, включение установленной частоты вращения.

При работе на низкой частоте вращения шпинделя (ниже 100 об/мин.) включение может быть произведено сразу движением рукоятки до отказа. Если по каким-либо причинам после первой попытки переключение не произошло, необходимо отпустить рукоятку и произвести переключение повторно.

Передняя бабка (250ИТВМ.21.000)

В передней бабке шкивная группа вынесена на левый торец корпуса, что позволяет производить замену приводного ремня без какой-либо разборки узла.

Корпус передней бабки базируется на штырь, расположенный под шпинделем, что дает возможность избежать увода шпинделя в сторону при тепловых деформациях и удобно произвести выверку оси шпинделя. Шпиндель станка получает вращение от шкива напрямую и через перебор 1:8. На передней стенке бабки (справа) находится рукоятка переключения шестерен перебора и зубчатой муфты. Управление перебором и зубчатой муфтой сблокировано так, что одновременное их включение невозможно. Чтобы не смять торцы шестерен, переключение на ходу не рекомендуется. В корпусе передней бабки имеется звено увеличения шага и трензель.

Коробка подач (250ИТВМ.30.000)

Коробка подач закрытого типа позволяет нарезать метрические, модульные, дюймовые резьбы и получать подачи от 0,01 до 1,8 мм/об.

Поперечные подачи равны половине продольных. Передача движения в коробку подач от редуктора идет клиновым ремнем на приемный вал коробки подач при точении и через сменные шестерни при нарезании резьбы.

Переключение рукояток коробки подач на частотах вращения шпинделя до 100 об/мин, допускается производить на ходу станка, на более высоких частотах на замедлении при кратковременном отключении станка рукояткой 2 (рисунок 6).

Гитара (250ИТВМ.25.000)

Гитара крепится на левом торце шпиндельной бабки. Включение ременной и зубчатой передачи сблокировано и не может быть произведено одновременно. Выбор передачи производится при помощи рукоятки 3 (рисунок 6) расположенной на передней крышке коробки подач.

Бабка задняя (250ИТП.40.000)

Прижим задней бабки осуществляется поворотом рукоятки 26 (рисунок 6), регулирование прижима производится гайками 21. Для более надежного зажима предусмотрен дополнительный винт 19.

Для обточки небольших конусов корпус задней бабки может смещаться с линии центров в пределах ±10 мм винтами.

Для выверки осей передней и задней бабки относительно направляющих станины в горизонтальной плоскости необходимо совместить платики на корпусе и поддоне. Положение пиноли фиксируется рукояткой 25 (рисунок 6).

Фартук (250ИТВМ.50.000)

Фартук обеспечивает получение продольных и поперечных подач суппорта вручную; механически от коробки подач через ходовой вал, а также нарезание резьб при помощи ходового винта.

Фартук имеет четыре муфты, позволяющие осуществить прямую и обратную подачу в продольном и поперечном направлениях. Управление подачей осуществляется одной рукояткой поз.29 (рисунок 6).

Перемещение рукоятки при включении того или иного движения совпадает с направлением перемещения суппорта при левом вращении ходового вала, независимо от вращения шпинделя.

Для автоматического отключения подач при работе по жестким упорам, а также при перегрузках фартук имеет механизм, который можно регулировать винтом 31 (рисунок 6). Для настройки на максимальное тяговое усилие равное 5000 Н (500 кг) необходимо винт 31 завернуть до отказа, затем вывернуть на пять оборотов и зафиксировать гайкой. При срабатывании механизма рукоятка 29 (рисунок 6) автоматически в нейтральное положение не возвращается, ее переключение необходимо произвести вручную. В некоторых случаях работа механизма сопровождается незначительным треском, что не является признаком его неисправности.

Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового вала, а также продольной и поперечной подачи.

Суппорт (250ИТВМ.60.000)

Чертеж суппорта токарно-винторезного станка 250итвм.01

Суппорт крестовой конструкции имеет ручное и механическое продольное перемещение по направляющим станины и поперечное перемещение по направляющим каретки. Ручное поперечное перемещение осуществляется маховиком 19 (рисунок 6). Верхняя часть суппорта имеет независимое ручное перемещение по направляющим средней поворотной части и может поворачиваться на 60° в сторону рабочего и на 70° от рабочего. На суппорте установлен четырехпозиционный поворотный резцедержатель. На поперечной каретке предусмотрена установка заднего резцедержателя, поставляемого по особому заказу.

Зона резания защищена ограждением, имеющим смотровое окно из прозрачного материала. Ограждение крепится на стойке, что дает возможность регулировки по высоте. При обработке хрупких материалов имеется возможность установки дополнительного щитка с правой стороны ограждения.

УЦИ (250ИТВМФ1.94.000)

«УЦИ устанавливается на станок модели 250ИТВМФ1 и состоит из двух преобразователей линейных перемещений (ПЛП) и устройства цифровой индикации (УЦИ). УЦИ позволяет судить о месте положения резца в процессе обработки детали. Начало обработки совмещается с 0 на табло УЦИ.

Установка преобразователя координаты X (250ИТВМФ1.94.01.000) предназначена для преобразования перемещений поперечной каретки суппорта в электрический сигнал, который преобразуется в цифровую форму с вводом показаний на табло УЦИ координаты X.

Корпус ПЛП установлен на опорах 5 и 7, закрепленных в Т – образном пазу поперечной каретки и перемещается вместе с ней, а головка 2 преобразователя крепится к планке 8, закрепленной в пазу суппорта 3, и имеющей возможность перемещения для совмещения базовых поверхностей преобразователя и головки.

Установка преобразователя координаты Z (250ИТВМФ1.94.02.000) предназначена для преобразования продольных перемещений суппорта в электрический сигнал, который преобразуется в цифровую форму с выводом показаний на табло УЦИ координаты Z.

Корпус ПЛП установлен на задней стенке станины. Связь корпуса с кареткой осуществляется кронштейном 3, несущим головку.

Необходимо обратить внимание на то, чтобы зазор между преобразователями и головками был в пределах 1 ± 0,2 мм на всей длине хода, а непараллельность базовых поверхностей преобразователей и головок направлению перемещения не более 0,1 мм,

На станке должен применяться стандартный инструмент, предназначенный для универсальных токарно-винторезных станков.

Схема электрическая принципиальная станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

Электрическая схема токарно-винторезного станка 250итвм.01

Схема электрическая токарно-винторезного станка 250ИТВМ. Скачать в увеличенном масштабе

Питание станка

осуществляется от сети трехфазного переменного тока напряжением 380 В, частотой 50 Гц.

Качество электроэнергии должно соответствовать ГОСТ 13109-97

Питание цепей электрооборудования осуществляется следующими напряжениями:

  • электродвигатели, трансформаторы – 380 В, 50 Гц;
  • цепи управления переменного тока -110 В, 50 Гц;
  • цепи электродинамического торможения -82 В постоянного тока;
  • цепи освещения и сигнализации – 24 В, 50 Гц.
  • цепи питания блоков цифровой индикации 220 В*.

Пуск двигателя M1 главного привода осуществляется переводом рукоятки управления в верхнее ИЛИ В нижнее положение. В верхнем положении рукоятки нажимается выключатель S4, который включит пускатель К2, при этом будет прямое вращение электродвигателя M1. При переключении рукоятки в нижнее положение нажимается выключатель S5, который включит пускатель КЗ, двигателю M1 будет обеспечено обратное вращение.

При установке рукоятки управления из верхнего или нижнего положения в нейтральное (среднее) отключится пускатель К2 или КЗ, включится реле К5 устройства контроля торможения А1, которое своим замыкающим контактом включит пускатель торможения К4, другим своим замыкающим контактом подключит вход электронного усилителя на транзисторах V5,V6 к измерительному мосту, образованному статорными обмотками электродвигателя M1 и резисторами R1.

..R3, а переключающим контактом запустит реле времени на транзисторе V9 а соответствии с рисунком 4 и таблицей 4.

Электродинамическое торможение происходит путем подачи постоянного тока от выпрямительных диодов V7 и V8, расположенных в устройстве контроля торможения А1 в обмотки статора двигателя.

В процессе электродинамического торможения измерительным мостом вырабатывается сигнал вращения в виде переменного напряжения, который и удерживает реле К5 во включенном состоянии. При останове ротора электродвигателя сигнал вращения исчезает, реле К5 отключается и отключает пускатель К4.

При отсутствии настройки устройства контроля торможения реле К5 отключается по сигналу реле времени через 5-8 секунд после его включения.

Переключение частоты вращения редуктора осуществляется его рукояткой, действующей на выключатель S3, который размыкает цепь вращения двигателя и соединяет цепь электродинамического торможения. После переключения скорости при отпускании рукоятки цепь вращения двигателя M1 восстанавливается.

При срабатывании тепловой защиты во время вращения шпинделя отключение двигателя происходит только после окончания обработки. После чего включение вращения шпинделя возможно только после восстановления кнопки возврата теплового реле в исходное состояние.

Включение и отключение электронасоса охлаждения производится выключателем Q2.


Читайте также: Производители токарных станков в России

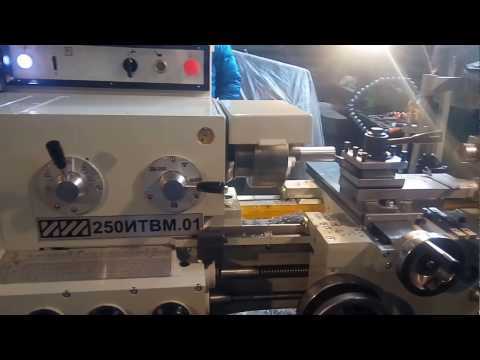

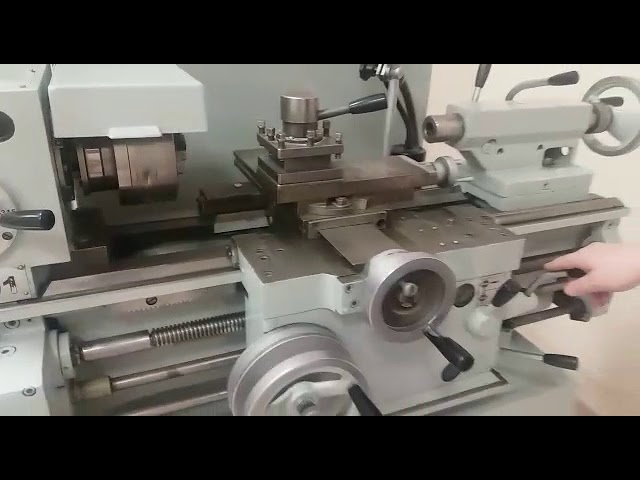

Токарно-винторезный универсальный станок 250ИТВМ. Видеоролик.




Технические характеристики станка 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1

Наименование параметра250ИТВМ.01250ИТВМ.03250ИТВМФ1
Основные параметры
Класс точности по ГОСТ 8-82ВВВ
Наибольший диаметр заготовки обрабатываемой над станиной, мм240240240
Наибольший диаметр заготовки обрабатываемой над суппортом, мм168168168
Наибольший диаметр заготовки устанавливаемой над станиной, мм300300300
Наибольший диаметр заготовки устанавливаемой над суппортом, мм168168168
Наибольшая длина заготовки (РМЦ), мм500750500
Шпиндель
Диаметр сквозного отверстия в шпинделе, проходящий через отверстие в шпинделе, мм252525
Наибольший диаметр прутка, мм242424
Количество ступеней прямого вращения шпинделя, об/мин212121
Частота прямого вращения шпинделя, об/мин25. .250025..250025..2500
Количество ступеней обратного вращения шпинделя, об/мин212121
Частота обратного вращения шпинделя, об/мин25..250025..250025..2500
Размер внутреннего конуса в шпинделе, ММорзе 4Морзе 4Морзе 4
Конец шпинделя по ГОСТ 12593-72444
Допустимый крутящий момент на шпинделе, Нм1051,901051,901051,90
Подачи
Наибольшая длина хода каретки суппорта, мм500500500
Цена деления лимба продольного перемещения суппорта, мм0,10,10,1
Продольное перемещение за один оборот лимба, мм202020
Наибольшее поперечное перемещение суппорта, мм165165165
Цена деления лимба поперечного перемещения суппорта, мм0,050,050,05
Поперечное перемещение за один оборот лимба, мм333
Наибольшее перемещение верхних салазок суппорта, мм120120120
Число ступеней продольных подач
Пределы рабочих подач продольных, мм/об0,01. .1,80,01..1,80,01..1,8
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об0,005..0,90,005..0,90,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/миннетнетнет
Скорость быстрых перемещений суппорта, поперечных, м/миннетнет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм0,2..480,2..480,2..48
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых24..0,524..0,524..0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных0,2. .120,2..120,2..12
Количество нарезаемых резьб питчевыхнетнетнет
Дискретность УЦИ по координатам X/Z. мм0,001/ 0,005
Задняя бабка
Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82Морзе 3Морзе 3Морзе 3
Центр пиноли задней бабки по ГОСТ 13214-79Морзе 3Морзе 3Морзе 3
Наибольшее перемещение пиноли задней бабки, мм858585
Цена деления линейки перемещение пиноли, мм111
Цена деления лимба перемещение пиноли, мм0,050,050,05
Поперечное смещение пиноли, мм±10±10±10
Электрооборудование
Количество электродвигателей на станке333
Электродвигатель главного привода, кВт/ об/мин3/ 14103/ 14103/ 1410
Электродвигатель станции смазки, кВт/ об/мин0,09/ 13500,09/ 13500,09/ 1350
Электродвигатель насоса охлаждения, кВт/ об/мин0,18/ 27300,18/ 27300,18/ 2730
Насос охлаждения (помпа)ПА-22ПА-22ПА-22
Суммарная мощность электродвигателей на станке, кВт3,273,273,27
Габаритные размеры и масса станка
Габариты станка (длина ширина высота), мм1790_810_14002005_810_14001790_810_1400
Масса станка, кг118012401190

    Список литературы:

  1. Станок токарно-винторезный 250ИТВМ. 01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации 250ИТВМ.00.000 РЭ, 2000
  2. Станок токарно-винторезный 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации электрооборудования 250ИТВМ.00.000 РЭ1, 2000

  3. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  4. Батов В.П. Токарные станки., 1978
  5. Белецкий Д.Г. Справочник токаря-универсала, 1987
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  7. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  8. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
  9. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
  10. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  11. Тепинкичиев В. К. Металлорежущие станки, 1973
  12. Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация


Токарный станок 250ИТВМ.01 – Афалина ГК

Описание

Токарно-винторезный станок 250ИТВМ.01 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрической, модульной, дюймовой резьбы.

Оборудование для токарной обработки этой модели дополнительно оснащен системой цифровой индикации.

Особенности

  • Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности. Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент.
  • Мнемоническое управление подачами обеспечивается одной рукояткой токарного станка 250ИТВМ.01, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.
  • Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки. Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.
  • Станина станков 250-ИТВМ.01 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы. Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.
  • Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение. В передней бабке токарно-винторезного станка 250ИТВМ. 01 размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы.
  • Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/оборот. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.
  • Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта.
  • Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.
  • На токарном станке 250-ИТВМ.01 устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50 Гц, напряжении местного освещения 36

Технические характеристики

Наименование параметра Величина
Максимальная длина обрабатываемого изделия, мм 500
Максимальный диаметр над суппортом 168
Максимальный диаметр прутка, обрабатываемого в патроне, мм 24
Максимальное сечение резца, мм 16 x 16
Конец шпинделя по ГОСТ 12593-93 4
Размер внутреннего конуса шпинделя Морзе 4
Размер внутреннего конуса пиноли задней бабки Морзе 3
Перемещение пиноли, мм 85
Частота вращения шпинделя, мин-1 25-2500
Продольная подача, мм/оборот 0,001-1,8
Поперечная подача, мм/оборот 0,005-0,9
Шаг нарезаемой резьбы  дюймовый, ниток на 1′ 24-0,5
Мощность привода главного движения, кВт 3
Класс точности по ГОСТ 8-82 В
Шероховатость образца изделия, мкм 0,63
Габаритные размеры, мм, не более 1790 x 810 x 1400
Масса, кг, не более 1180
  • Станок токарно-винторезный 16В20
  • Токарно-винторезный станок 1В62Г
  • Станок токарно-винторезный 1В625М (1В625)
  • Токарный станок 1М63Н
  • Токарно-винторезный станок 1Н65
  • Токарно-винторезный станок с УЦИ 250ИТВМ. Ф1
  • Трубонарезные токарные станки C10Т.10; C10Т.12
  • Токарно-винторезный станок ГС526У-01 с РМЦ 1500 мм
  • Токарно-винторезный станок ГС526У с РМЦ 1000 мм
  • Токарно-винторезный станок ГС526У-02 с РМЦ 2000 мм

250ИТВМ.01 Станок токарно-винторезный

НАЗНАЧЕНИЕ: Предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.

ОСОБЕННОСТИ:

  • Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности;
  • Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент;
  • Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой;
  • Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки;
  • Ходовой винт смазывается автоматически при нарезании резьбы;
  • Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла;
  • Станина изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы;
  • Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении;
  • Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение;
  • В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы;
  • Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об.;
  • Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач;
  • Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта;
  • Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач;
  • На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В. Подключение станка к электросети осуществляется пакетным включателем.
ПАРАМЕТРЗНАЧЕНИЕ
Расстояние между центрами, мм.500
Максимальный диаметр обработки над станиной, мм.240
Максимальный диаметр обработки над суппортом, мм.168
Диаметр обрабатываемого прутка, мм.24
Конец шпинделя4 (по ГОСТ 12593-93)
Конус шпинделяМорзе 4
Центр в пиноли задней бабкиМорзе 3
Ход пиноли, мм.85
Частота вращения шпинделя, мин -125-2500
Диапазон продольной подачи, мм./об.0,001 – 1,8
Диапазон поперечной подачи, мм./об.0,005 – 0,9
Высота резца, установленного в резцедержателе, мм.16
Шаг нарезаемой метрической резьбы (число ступеней), мм.0,2 – 48
Шаг нарезаемой модульной резьбы (число ступеней), модуль0,2 – 12
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1`24 – 0,5
Шероховатость образца изделия, Ra0,63
Класс точностиВ
Мощность привода главного движения, кВт5. 5
Напряжение питания, В380
Габаритные размеры (LxBxH), мм.1790х810х1400
Масса, кг.1180

КОМПЛЕКТ ПОСТАВКИ:

  • патрон 3-х кулачковый
  • упор продольный
  • центр с конусом Морзе 3
  • центр с конусом Морзе 4
  • комплект сменных шестерен для нарезания резьб
  • комплект ключей
  • руководство по эксплуатации
  • Быстросменный резцедержатель SWH 3-E, включающего:
    – эксцентриковая быстросменная головка тип Е;
    – 3 сменных картриджа 20×100 мм тип D (для резцов с четырёхгранной державкой) для резцедержателя SWH 3-E
    – 1 сменный картридж 30×100 мм тип Н (для резцов с круглой державкой) для резцедержателя SWH 3-E

Принадлежности к станкам 250 ИТВМ, поставляемые за дополнительную плату:

  • Резцедержка задняя
  • Планшайба с пазами
  • 4-х позиционный резцедержатель
  • Центр вращающийся (Морзе 3) для задней бабки
  • Упор продольный 4-х позиционный
  • Люнет неподвижный (Ø 6. ..70мм)
  • Люнет подвижный (Ø 6…50 мм)
  • Опора виброизолируящая ОВ-31М (4 шт.)
  • Прецизионный быстросменный сверлильный патрон с коническим хвостовиком Морзе 3, диаметр зажимаемого инструмента 3 – 16 мм.
  • Патрон цанговый типа 3911 фирмы BISON (Польша), с посадкой на шпиндель через переходный фланец. Зажим детали при помощи ключа. Комплект цанг диаметром Ø 3-25, шаг 1 мм (или 0,5 мм)
  • Цанговый патрон, зажим при помощи рычага. Комплект цанг от 6 до 14 мм.

org/PropertyValue”>
Технические параметры
Расстояние между центрами, мм500
Максимальный диаметр обработки над станиной, мм240
Максимальный диаметр обработки над суппортом, мм168
Класс точностиВ
Мощность, кВт5.5
Напряжение питания, В380

Ваше имя:

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Рейтинг     Плохо           Хорошо

Токарные, токарно-винторезные, токарно-карусельные станки : Токарно-винторезный станок 250ИТВМ.

01

Вернуться к: Токарные, токарно-винторезные, токарно-карусельные станки

Max диаметр заготовки – 240 мм; max длина заготовки 500 мм.

Токарно-винторезный станок 250ИТВМ.01

Задать вопрос по товару

Ижевский машиностроительный завод “Ижмаш”

Описание


Токарно-винторезный станок 250ИТВМ.01 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.

Преселективное управление скоростями шпинделя станка 250ИТВМ.01 позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент. Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой. Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки.

Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.

Станина станков 250ИТВМ.01 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.

Узнайте о цене, состоянии и условиях покупки этого токарного станка, отправивив запрос “Задать вопрос по товару” вверху страницы. Или просто позвоните по телефону (812) 325-38-30! Вам ответят о всех имеющихся токарно-винторезных станках бу.

Технические характеристики токарно-винторезного станка 250ИТВМ.01
Наименование параметра250ИТВМ.01
Основные параметры
Класс точности по ГОСТ 8-82 В
Наибольший диаметр заготовки над станиной, мм 240
Наибольший диаметр заготовки над суппортом, мм 168
Наибольшая длина заготовки (РМЦ), мм 500
Шпидель
Диаметр сквозного отверстия в шпинделе, мм 25
Наибольший диаметр прутка, мм 24
Число ступеней частот прямого вращения шпинделя
Частота прямого вращения шпинделя, об/мин 25. .2500
Число ступеней частот обратного вращения шпинделя
Частота обратного вращения шпинделя, об/мин
Размер внутреннего конуса в шпинделе, М Морзе 4
Конец шпинделя по ГОСТ 12593-72 4
Подачи
Наибольшая длина хода каретки, мм 500
Число ступеней продольных подач
Пределы рабочих подач продольных, мм/об 0,01..1,8
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об 0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин нет
Скорость быстрых перемещений суппорта, поперечных, м/мин нет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм 0,2. .48
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых 24..0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных 0,2..12
Количество нарезаемых резьб питчевых нет
Пределы шагов нарезаемых резьб питчевых нет
Электрооборудование
Количество электродвигателей на станке 3
Мощность электродвигателя главного привода, кВт 3
Тип электродвигателя главного привода АИР100S4ПУ3
Мощность электродвигателя быстрых перемещений, кВт нет
Тип электродвигателя быстрых перемещений нет
Мощность электродвигателя гидростанции, кВт
Тип электродвигателя гидростанции
Мощность электродвигателя насоса охлаждения, кВт
Насос охлаждения (помпа) ПА-22
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1790_810_1400
Масса станка, кг 1180

250ИТВМ Станок токарно-винторезный высокой точности универсальный.

Паспорт, схемы, характеристики, описание

Сведения о производителе токарно-винторезного станка 250ИТВМ

Производитель токарного станка 250ИТВМ — Ижевский станкостроительный завод Ижмаш, основанный в 1807 году.

История станкостроения на Ижевском машиностроительном начинается 28 июля 1930 г. после выхода приказа №181 о создании станкостроительного отдела.

Первой продукцией станкостроительного производства на заводе стал токарный станок с внешней трансмиссией.

Наиболее массовыми моделями универсальных токарных станков, выпущенными в разное время, стали «Удмурт», «Удмурт-2» (161-АМ), ИЖ-250, 1И611П, 1ИС611В, 95ТС, 250ИТВМ, 250ИТВМФ1 и токарный станок с ЧПУ ИТ42.

Станки, выпускаемые машиностроительным заводом Ижмаш

  • 1И611П
    — станок токарно-винторезный повышенной точности универсальный Ø 270
  • 1И611ПМФ3
    — станок токарный повышенной точности с ЧПУØ 320
  • 1ИС611В
    — станок токарно-винторезный высокой точности универсальный Ø 270
  • 95-ТВ (95ТВ)
    — станок токарно-винторезный Ø 250
  • 95ТС-1 (ИС1-1)
    — станок токарно-винторезный повышенной точности универсальный Ø 250
  • 161-А, 161-АМ (Удмурт-2)
    — станок токарно-винторезный универсальный Ø 350
  • 250-ИТВ (ИЖ 250-ИТВ)
    — станок токарно-винторезный высокой точности универсальный Ø 300
  • 250-ИТП (ИЖ 250-ИТП)
    — станок токарно-винторезный повышенной точности универсальный Ø 300
  • 250ИТВМ (ИЖ 250ИТВМ)
    — станок токарно-винторезный высокой точности универсальный Ø 300
  • 250ИТВМ. 01, 250ИТВМ.03, 250ИТВМ Ф1
    — станок токарно-винторезный высокой точности Ø 300
  • 250ИТВМ Ф2
    — станок токарный высокой точности с оперативной системой управления ОСУ Ø 320
  • 1336м
    — станок токарно-револьверный Ø 420, Ижевск, Киев
  • ИЖ-Т-400 (1623)
    — станок токарно-винторезный универсальный Ø 400
  • ИЖ-250
    — станок токарно-винторезный универсальный Ø 250
  • ИЖ-250П
    — станок токарно-винторезный повышенной точности Ø 250
  • ИТ-42
    — станок токарный с ЧПУ Ø 320

Отличия модификаций

Инженерная мысль не стоит на месте, и серийно освоены модифицированные станки, которые вобрали в себя лучшее черты ИЖ-250, но приобрели и специфические особенности.

ИЖ 250 ИТВМ 01 и 03

Станок выделяется увеличенными габаритами рабочего пространства. Межцентровой расстояние составляет 700 мм. Диаметр заготовок типа «Вал» увеличен до 170 мм.

ИЖ 250 ИТПМ

Приоритет в станке отдается токарным работам. Обеспечивается класс обработки П по ГОСТ 8–82. Масса – 1200 кг.

Из последних модификаций можно выделить модель ИЖ-250 СЦИ, оснащенную точной индикацией (до 100 мкм по диаметру). Станок обеспечивает линейную компенсацию при износе инструмента.

Токарный станок ИЖ-250 популярен уже более 50 лет. Его отличает достаточно высокая точность обработки деталей и повышенная надежность.

Современные модификации вполне конкурентоспособны с другими станками более поздних разработок. Данное оборудование можно рекомендовать, как крупным бизнесменам, так и ИП для обустройства небольшого производства.

Общий вид токарно-винторезного станка 250ИТВМ

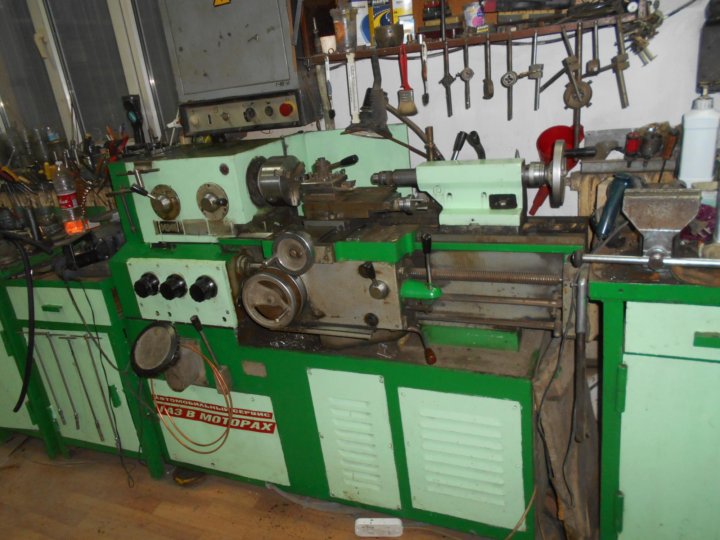

Фото токарно-винторезного станка 250итвм

Фото токарно-винторезного станка 250итвм

Фото передней бабки токарно-винторезного станка 250итвм

Фото передней бабки токарно-винторезного станка 250итвм

Шпиндель токарно-винторезного станка 250итвм

Суппорт токарно-винторезного станка 250итвм

Расположение составных частей станка 250ИТВМ

Расположение основных узлов токарного станка 250итвм

Перечень составных частей станка 250ИТВМ

  1. Станина 250ИТВМ. 10.000 (250ИТВМ.03.10.000)
  2. Редуктор 250ИТВМ.17.000
  3. Коробка подач 250ИТВМ.30.000
  4. Гитара 250ИТВМ.25.000
  5. Бабка передняя 250ИТВМ.21.000
  6. Электрооборудование 250ИТВМ.90.000
  7. Разводка УЦИ 250ИТВМФ1.94.000
  8. Ограждение (патрона) 250ИТП.86.000
  9. Фартук 250ИТВМ.50.000
  10. Резцедержатель четырехпозиционный 250ИТП.61.000
  11. Ограждение (суппорта) 1И611П.89.000
  12. Суппорт 250ИТВМ.60.000
  13. Охлаждение 250ИТП.70.000
  14. Бабка задняя 250ИТП.40.000
  15. Ограждение 250ИТВМ.10.02.000
  16. Смазка 250ИТВМ.74.000

Конструкторские особенности строения


Составные части станка


Перечень составных частей

Токарная установка серии 250ИТВМ имеет достаточно уникальные конструкторские чертежи. Строение станка позволяет выделить массу технологических особенностей:

  1. Изменения параметров подач и текущей скорости шпинделя производятся в большом диапазоне, что увеличивает функциональность.
  2. Фартук этой модели оснащается продуманным механизмом останова, благодаря этому нововведению в строении защищены от нагрузок главные элементы устройства (коробка передач, привод, электросхемы).
  3. В основе регулировки работы шпинделя лежит преселективная технология управления. Ее суть в заблаговременной настройке этого узла к моменту последующего включения в работу.
  4. Нарезка нескольких вариантов резьбы обуславливается не последовательной сменой шестерней, а универсальностью коробки передач.
  5. Параметры сопротивляемости станины имеют запредельно высокие числовые показатели. При изготовлении основным материалом для этой детали является специальная марка хромоникелевого чугуна.

Регулировать подачи на станке допускается по облегченной схеме – используется специальная рукоять. Направление подачи полностью соответствует перемещению рукоятки.

Кинематическая схема станка

Расположение органов управления токарно-винторезным станком 250ИТВМ

Расположение органов управления токарным станком 250итвм

Перечень органов управления станком 250ИТВМ

  1. Маховик выбора частоты вращения шпинделя
  2. Рукоятка включения частоты вращения шпинделя
  3. Рукоятки выбора величины подач и шага резьбы
  4. Рукоятки выбора величины подач и шага резьбы
  5. Рукоятки выбора величины подач и шага резьбы
  6. Рукоятка переключения перебора
  7. Рукоятка переключения трензеля и звена увеличения шага
  8. Выключатель электронасоса охлаждения
  9. Вводной выключатель
  10. Замок запирания вводного выключателя
  11. Цифровое табло для станка 250ИТВМ Ф1
  1. Выключатель станции смазки
  2. Кнопка общего останова и аварийного отключения станка
  3. Маховик ручной продольной подачи
  4. Ручка ручной поперечной подачи
  5. Рукоятка закрепления резцедержателя
  6. Рукоятка включения и выключения гайки ходового винта
  7. Маховик перемещения верхних салазок
  8. Выключатель освещения
  9. Рукоятка зажима пиноли
  10. Рукоятка закрепления задней бабки на станке
  11. Маховик перемещения пиноли
  12. Гайка для закрепления задней бабки на станине
  13. Рукоятка реверсирования подачи
  14. Рукоятка пуска и останова
  15. Винт регулирования предохранительного механизма

Схема электрическая принципиальная станка 250ИТВМ

Электрическая схема токарно-винторезного станка 250итвм

Питание станка осуществляется от сети трехфазного переменного тока напряжением 380 В, частотой 50 Гц. Качество электроэнергии должно соответствовать ГОСТ 13109-97

Питание цепей электрооборудования осуществляется следующими напряжениями:

  • электродвигатели, трансформаторы — 380 В, 50 Гц;
  • цепи управления переменного тока -110 В, 50 Гц;
  • цепи электродинамического торможения -82 В постоянного тока;
  • цепи освещения и сигнализации — 24 В, 50 Гц.
  • цепи питания блоков цифровой индикации 220 В*.

Пуск двигателя M1 главного привода осуществляется переводом рукоятки управления в верхнее ИЛИ В нижнее положение. В верхнем положении рукоятки нажимается выключатель S4, который включит пускатель К2, при этом будет прямое вращение электродвигателя M1. При переключении рукоятки в нижнее положение нажимается выключатель S5, который включит пускатель КЗ, двигателю M1 будет обеспечено обратное вращение.

При установке рукоятки управления из верхнего или нижнего положения в нейтральное (среднее) отключится пускатель К2 или КЗ, включится реле К5 устройства контроля торможения А1, которое своим замыкающим контактом включит пускатель торможения К4, другим своим замыкающим контактом подключит вход электронного усилителя на транзисторах V5,V6 к измерительному мосту, образованному статорными обмотками электродвигателя M1 и резисторами R1…R3, а переключающим контактом запустит реле времени на транзисторе V9 а соответствии с рисунком 4 и таблицей 4.

Электродинамическое торможение происходит путем подачи постоянного тока от выпрямительных диодов V7 и V8, расположенных в устройстве контроля торможения А1 в обмотки статора двигателя.

В процессе электродинамического торможения измерительным мостом вырабатывается сигнал вращения в виде переменного напряжения, который и удерживает реле К5 во включенном состоянии. При останове ротора электродвигателя сигнал вращения исчезает, реле К5 отключается и отключает пускатель К4.

При отсутствии настройки устройства контроля торможения реле К5 отключается по сигналу реле времени через 5-8 секунд после его включения.

Переключение частоты вращения редуктора осуществляется его рукояткой, действующей на выключатель S3, который размыкает цепь вращения двигателя и соединяет цепь электродинамического торможения. После переключения скорости при отпускании рукоятки цепь вращения двигателя M1 восстанавливается.

При срабатывании тепловой защиты во время вращения шпинделя отключение двигателя происходит только после окончания обработки. После чего включение вращения шпинделя возможно только после восстановления кнопки возврата теплового реле в исходное состояние.

Включение и отключение электронасоса охлаждения производится выключателем Q2.

Нюансы эксплуатации и паспорт

Станок следует эксплуатировать в строгом соответствии инструкции на оборудование. Наладку должен производить специалист.

Особенности эксплуатации:

  1. Электрооборудование работает от трехфазной электрической сети напряжением 380 В.
  2. Подключение к сети производится через пакетный и автоматический выключатель.
  3. В ряде моделей рассматриваемой серии регулировка скорости не производится редуктором. Для этого изменяется мощность подаваемого электрического сигнала. В этом случае устанавливаются электродвигатели повышенной мощности (до 5,5 кВт).

Коробка подач обеспечивает широкие возможности варьирования подачей и параметрами резьбы. Для правильного использования их необходимо пользоваться стандартными таблицами для установки рычагов. Точность поперечных перемещений инструмента увеличивает верньер (точность возрастает до 0,005 мм/об).

Технические характеристики станка 250ИТВМ

Наименование параметра250ИТВМ.01250ИТВМ.03250ИТВМФ1
Основные параметры
Класс точности по ГОСТ 8-82ВВВ
Наибольший диаметр заготовки обрабатываемой над станиной, мм240240240
Наибольший диаметр заготовки обрабатываемой над суппортом, мм168168168
Наибольший диаметр заготовки устанавливаемой над станиной, мм300300300
Наибольшая длина заготовки (РМЦ), мм500750500
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм252525
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм242424
Количество ступеней прямого вращения шпинделя, об/мин212121
Частота прямого вращения шпинделя, об/мин25. .250025..250025..2500
Количество ступеней обратного вращения шпинделя, об/мин212121
Частота обратного вращения шпинделя, об/мин25..250025..250025..2500
Размер внутреннего конуса в шпинделе, ММорзе 4Морзе 4Морзе 4
Конец шпинделя по ГОСТ 12593-72444
Допустимый крутящий момент на шпинделе, Нм1051,901051,901051,90
Подачи
Наибольшая длина хода каретки суппорта, мм500500500
Цена деления лимба продольного перемещения суппорта, мм0,10,10,1
Продольное перемещение за один оборот лимба, мм202020
Наибольшее поперечное перемещение суппорта, мм165165165
Цена деления лимба поперечного перемещения суппорта, мм0,050,050,05
Поперечное перемещение за один оборот лимба, мм333
Наибольшее перемещение верхних салазок суппорта, мм120120120
Число ступеней продольных подач
Пределы рабочих подач продольных, мм/об0,01. .1,80,01..1,80,01..1,8
Число ступеней поперечных подач
Пределы рабочих подач поперечных, мм/об0,005..0,90,005..0,90,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/миннетнетнет
Скорость быстрых перемещений суппорта, поперечных, м/миннетнет
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм0,2..480,2..480,2..48
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых24..0,524..0,524..0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных0,2..120,2..120,2..12
Количество нарезаемых резьб питчевыхнетнетнет
Дискретность УЦИ по координатам X/Z. мм0,001/ 0,005
Задняя бабка
Размер внутреннего конуса пиноли задней бабки по ГОСТ 25557-82Морзе 3Морзе 3Морзе 3
Центр пиноли задней бабки по ГОСТ 13214-79Морзе 3Морзе 3Морзе 3
Наибольшее перемещение пиноли задней бабки, мм858585
Цена деления линейки перемещение пиноли, мм111
Цена деления лимба перемещение пиноли, мм0,050,050,05
Поперечное смещение пиноли, мм±10±10±10
Электрооборудование
Количество электродвигателей на станке333
Электродвигатель главного привода, кВт/ об/мин3/ 14103/ 14103/ 1410
Электродвигатель станции смазки, кВт/ об/мин0,09/ 13500,09/ 13500,09/ 1350
Электродвигатель насоса охлаждения, кВт/ об/мин0,18/ 27300,18/ 27300,18/ 2730
Насос охлаждения (помпа)ПА-22ПА-22ПА-22
Суммарная мощность электродвигателей на станке, кВт3,273,273,27
Габаритные размеры и масса станка
Габариты станка (длина ширина высота), мм1790_810_14002005_810_14001790_810_1400
Масса станка, кг118012401190

    Список литературы:

  1. Станок токарно-винторезный 250ИТВМ. 01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации 250ИТВМ.00.000 РЭ, 2000
  2. Станок токарно-винторезный 250ИТВМ.01, 250ИТВМ.03, 250ИТВМФ1. Руководство по эксплуатации электрооборудования 250ИТВМ.00.000 РЭ1, 2000
  3. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  4. Батов В.П. Токарные станки., 1978
  5. Белецкий Д.Г. Справочник токаря-универсала, 1987
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  7. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  8. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
  9. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
  10. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  11. Тепинкичиев В.К. Металлорежущие станки, 1973
  12. Чернов Н. Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

  • Классификация и основные характеристики станков токарной группы
  • Выбор подходящего станка для металлообработки
  • Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
  • Графические знаки для токарных станков
  • Фрикционная муфта токарно-винторезного станка
  • Методика проверки и испытания токарно-винторезных станков на точность
  • Заводы производители токарных станков
  • Заводы производители металлорежущих станков
  • Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Насколько используется модель сегодня

Несмотря на достаточно «древний» год запуска в массовое производство, ИЖ 250ИТВМ паспорт еще давнего СССР образца, но его производительность приравнивается к современным модификациям аналогичного оборудования. Сегодня он поставляется в частные мастерские, школьные учебные классы и заведения среднего строительного образования без серьезных отличий от первоначальной модели.

Сравнивая устройство станка с альтернативными многофункциональными установками по многим показателям старенький ИЖ 250 проигрывает, но даже такая конкуренция не может полностью подавить спрос на эти модели. Паспорт 250ИТВМ не имеет превосходящих характеристик, однако точность работы на этом устройстве способна поразить даже опытного современного мастера обработки деталей.

Модель отстает от конкурентов по эргономичности, количеству изготавливаемых деталей, отсутствием компьютерного контроля и другим показателям. Но каждый обзор устройств, способных выполнить нарезку резьбы не обходиться без этого базового представителя класса.

Токарно-винторезный станок 250ИТВМ.01 в Смоленске (Станки токарно-винторезные)

Токарно-винторезный станок 250ИТВМ.01 – предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрической, модульной, дюймовой резьбы.

По дополнительной заявке заказчика станок оснащается устройством цифровой индикации (УЦИ).

Особенности конструкции токарно-винторезного станка 250ИТВМ.01.

Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности. Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент.

Мнемоническое управление подачами обеспечивается одной рукояткой токарного станка 250ИТВМ.01, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.

Технические характеристики токарного станка 250ИТВМ.01:

Наименование параметра

Величина

Максимальная длина обрабатываемого изделия, мм

500

Максимальный диаметр над суппортом

168

Максимальный диаметр прутка, обрабатываемого в патроне, мм

24

Максимальное сечение резца, мм

16 x 16

Конец шпинделя по ГОСТ 12593-93

4

Размер внутреннего конуса шпинделя

Морзе 4

Размер внутреннего конуса пиноли задней бабки

Морзе 3

Перемещение пиноли, мм

85

Частота вращения шпинделя, мин-1

25-2500

Продольная подача, мм/оборот

0,001-1,8

Поперечная подача, мм/оборот

0,005-0,9

Шаг нарезаемой резьбы дюймовый, ниток на 1′

24-0,5

Мощность привода главного движения, кВт

3

Класс точности по ГОСТ 8-82

В

Шероховатость образца изделия, мкм

0,63

Габаритные размеры, мм, не более

1790 x 810 x 1400

Масса, кг, не более

1180

Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки. Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.

Станина изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы. Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.

Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение. В передней бабке токарно-винторезного станка 250ИТВМ.01 размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы.

Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/оборот. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.

Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта.

Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.

На токарном станке 250 ИТВМ.01 устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50 Гц, напряжении местного освещения 36 В.

Входит в цену станка:

Патрон 3-х кулачковый d=160 мм

4-х позиционный резцедержатель

Упор продольный

Упор поперечный индикаторный

Центр с конусом Морзе 4

Центр с конусом Морзе 3

Центр с конусом Морзе 3

Комплект сменных шестерен для нарезания резьбы

Руководство по эксплуатации

За дополнительную плату:

Резцедержатель кассетный

Резцедержка задняя

Упор продольный многопозиционный

Люнеты неподвижный и подвижный

Патрон поводковый, хомутики 3 штуки

Планшайба с пазами

Линейка конусная

Патрон цанговый, цанги 6-14 мм

Характеристики токарно-винторезного станка 250ИТВМ.

01
  • — Страна производитель: Беларусь

🇷🇺 ЗАПЧАСТИ ДЛЯ СТАНКОВ Россия. Лучшие 10 запасных частей для поставщиков токарных поставщиков из России

Российский экспорт запасных частей для токарных станков:

  • Азербайджан
  • Германия
  • Tajikistan
  • Uzbekistan

Производители.

  • 🇷🇺 Запчасти к токарным станкам экспорт из России
  • 🇷🇺 Запчасти для токарных станков пр-во Россия
  • Запчасти к токарным станкам цена в России
  • Где производятся запчасти для токарных станков?
  • Доставка из России с таможней
  • Russian Spare parts for lathes wholesale products

    Womens assortment (Skirts, trousers, dresses)

    19 – 48.57 $/pcs

    Triblock for bottling wine and vodka products

    36429 $/pcs

    Котлы настенные газовые двухконтурные мощностью до 46 кВт

    600 – 614 $/шт

    Womens trousers wholesale from the manufacturer

    7. 14 – 19.29 $/pcs

    Pouf Banquet

    11 $/pcs

    Bench Office upholstered with a back 2

    56 $/pcs

    Bench

    54 $/шт

    Скамейки (скамейки), банкетки, садово-парковые из чугуна

    152 – 157 $/шт

    Скамейки (скамейки), банкетки, садово-парковые из чугуна

    128 – 154 $/PCS

    Круглый османский, банкет

    114 – 143 $/ПК

    Банкетт

    23 $/PCS

    Бенкетские выводы

    23 $/PCS

    .

    Банкетная офисная квадратная труба

    26 $/шт

    Недорогие банкетки

    32 – 32,86 $/шт

    Скамейка в прихожую. Скамейка в коридоре

    171 $/шт

    Груши, Банкеты

    5,71 – 30 $/ПК

    Купить скамейку, скамейку с сиденьем

    32 – 32,86 $/ПК

    Скамья Офис.

    For the hallway Shoe rack bench

    34 $/pcs

    Seeds Elite Wheat, Rape, Peas from the Manufacturer Subsidy

    171 $/MT

    171 $/MT

    Pulse oximeter, Oximeter, пульсометр, кислород крови

    21 – 22. 86 $/pcs

    Unleaded automobile gasoline AI-92 TU

    629 $/MT

    High-jack rack jack (car)

    47 – 57.14 $/pcs

    0.07 – 0,14 $/кг

    Автомобильный освежитель воздуха в дефлекторе

    2 – 2,57 $/шт

    Сухие овощи, Молоко, Овсянка, Амарант,. … .

    3,57 – 5 $/кг

    Молоко сухое обезжиренное в Нижнем Новгороде

    2,81 $/кг

    Порошок для снятого молока

    0,86 – 2,43 $/кг

    Порошковая молоко SOM и SCM

    0,8 – 3,57 $/кг

    🇷🇺 Top Expurer.

    Запчасти к токарным станкам фирмы-производители у многих вы покупаете этот товар:

    Поставщик

    Товар из России

    ООО «ГРС УРАЛ Экспортер»

    Металлообрабатывающие станки: токарные станки горизонтальные; модель токарно-карусельного станка: (см. приложение)

    ООО СТАНКОМАШСТРОЙ оптовый экспортер

  • Металлообрабатывающее оборудование: станки токарные, станки с ЧПУ
  • Токарные станки токарные с ЧПУ серии СТ16А20 750,1000,1500; 2000, 3000; СТ16А25 750,1000,1500,2000,3000
  • ОАО ЗАВОД НОВОСИБИРСКИЙ ПРИБОР Производство

    ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ МАШИНОСТРОЕНИЯ: патроны токарные самоцентрирующиеся трехкулачковые 80 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм, 315 мм, 400 мм; запчасти к токарным патронам: кулачки прямые, ку

    ООО Р – Поставщик ТЕХНО

    Металлообрабатывающие станки: токарно-карусельные станки, станки токарные, горизонтально-расточные с поперечным столом, координатно-расточные, универсальные продольно-строгальные, продольно-фрезерные с

    ООО Фабрика ДЭГ – РУС

  • Металлообрабатывающие станки: токарно-винторезные станки; станок токарный с числовым программным управлением
  • Станок металлообрабатывающий токарно-винторезный
  • Станки металлообрабатывающие: токарные, швеллерные, центры, в том числе вертикальные, универсальные
  • Металлообрабатывающие станки: горизонтальные токарные станки с числовым программным управлением
  • АКЦИОНЕРНОЕ ОБЩЕСТВО ГРС УРАЛ оптовый поставщик

    Металлообрабатывающие станки: токарные станки горизонтальные; модель токарно-карусельного станка: (см. Приложение №1)

    ООО КР ГРУПП поставщик

    Металлообрабатывающие станки: токарные станки горизонтальные; вертикальные токарные станки, модель:

    ООО СТАНКИ И ТЕХНОЛОГИИ оптовые дистрибьюторы

  • Колесный токарный станок, прокатный станок,
  • Металлообрабатывающие станки: токарный станок
  • ООО СЛАВЕРС производители

  • Металлообрабатывающие станки: колесные станки, осетровые станки, осенне-прокатные станки,
  • ООО ОРСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД компания

  • Металлообрабатывающие станки: токарно-винторезные станки
  • ПОЛИТЕХ

    Металлообрабатывающее оборудование: Станки токарно-винторезные металлорежущие 250ИТВМ.01, 250ИТВМ.Ф1, 250ИТВМ.03, 250ИТВМ. 03Ф1

    НЕЛИДОВПРЕССМАШ (ООО НЕЛИДОВПРЕССМАШ)

  • Металлообрабатывающее оборудование: токарно-винторезные станки моделей: 1М63, 1М63Н, 1М63НГ, 1М63Н-0, 1М63Н-1, 1М63НГ-1, 1М63Н-2, 1М63НГ-2, 1М63Н-3, 1М63НГ-3, 1М63Н-4, 1М63НГ -4, 1М63Н-5, 1М63НГ-5, 1М63Н-8, 1М63НГ-8, 1М63Н
  • Металлообрабатывающее оборудование: Токарно-винторезные модели: 1М64, 1М65, 1М65-1, 1М65-3, 1М65-5, 1М65-8 , 1Н65, 1Н65Г-1, 1Н65Г-3, 1Н65-3, 1Н65-5, 1Н65-6, 1Н65-8, 1Н65-10, 1Н65-12, 1Н65Ф3
  • Металлообрабатывающее оборудование: Станки токарно-винторезные, моделей: 16К25, 16К25Г
  • Металлообрабатывающее оборудование: Токарно-винторезные станки моделей: 1К62, 1К62Д, 1К63Д, 1К63ДГ, 1К62В, 1К62Б
  • Металлообрабатывающее оборудование: Станки токарно-винторезные, модели: 16К20П, 16К20ПФ1, 16К20Ф1, 16В20П
  • Оборудование металлообрабатывающее: Станки токарно-винторезные, модели СА550, СА550Ф3, СА562, СА562Ф3, СА564, СА564Ф3, СА6030 CA11700F3
  • ООО АЛАПАЕВСКИЙ СТАНКОЗАВОД

    Металлообрабатывающие станки: токарно-револьверный станок

    ООО ЗАВОД ТОКАРНЫХ СТАНКОВ

  • Металлообрабатывающие станки: Токарные станки с ЧПУ, модели: (см. приложение на одном листе). Продукция выпускается в соответствии с ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 010/2011 «О безопасности
  • Станки металлообрабатывающие: токарные универсальные, модели: (см. приложение на одном листе). Продукция изготавливается в соответствии с ТР ТС 0042011 О безопасности низковольтного оборудования, ТР ТС 0102011
  • Станки металлообрабатывающие: станки токарно-револьверные универсально-револьверные,
  • ОАО “АСТРАХАНСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД”

  • Станки металлообрабатывающие: токарно-винторезные
  • Оборудование металлообрабатывающее: станки токарно-винторезные, моделей: 1В625М4, 1В630М4, 1В640М4,
  • Токарно-винторезный станок,
  • Токарно-винторезный станок
  • ООО СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД ТОКАРЕВА

  • Станки металлообрабатывающие ТМ Токарева: Станок токарно-винторезный универсальный (см. Приложение № 1)
  • Станки металлообрабатывающие: станки токарные с ЧПУ
  • ООО СКС СТАНКО

    Металлообрабатывающие станки: Токарно-винторезный станок универсальный,

    ООО КВЕРС

  • Станок токарный специальный для обработки полимерных материалов с ЧПУ,
  • Оборудование для обработки полимерных материалов: токарный комплекс модель: КД-600
  • ОАО СТАНКОМАШКОМПЛЕКС

    Металлообрабатывающие станки: токарный станок с ЧПУ

    ЗАО ДИОМАШ

    Высокоточный токарно-винторезный станок с цифровым дисплеем

    ООО ТОРГОВО – ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ АВЕС

    Станок токарно-винторезный металлообрабатывающий

    ООО МЕХАНИКА

  • Металлообрабатывающие станки: токарно-винторезные станки
  • РЯЗАНСКИЙ ЗАВОД ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

  • Токарно-винторезный станок
  • ОАО САСТА

  • Токарные станки с системой оперативного управления и ЧПУ
  • Токарные станки с ЧПУ
  • ИНТЕХ

  • Металлообрабатывающее оборудование: станки токарные
  • Металлообрабатывающее оборудование: токарно-винторезные станки
  • Оборудование металлообрабатывающее: станки токарно-винторезные модель: 16Р25
  • ЗАО НЕЛИДОВПРЕССМАШ

    Токарно-винторезный станок

    ООО ГРАНАТ – СПБ

    Станки токарные горизонтальные многоцелевые металлообрабатывающие с числовым программным управлением (ЧПУ),

    ТОРГОВЫЙ ДОМ ПРАЙД

    Грибы сушеные: белые, подберезовики, подберезовики, рыжики, опята, лисички, козлятники (плети), сморчки

    ООО СКБ СТАНКОСТРОЕНИЕ

    Токарные станки с ЧПУ

    ОАО “УЛЬЯНОВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД”

  • Металлообрабатывающие станки: поворотный токарный станок с ЧПУ
  • Токарный станок с ЧПУ,
  • Станки металлообрабатывающие: Токарно-винторезный станок,
  • Станок токарный универсальный
  • Станки металлообрабатывающие: Токарный станок с ЧПУ,
  • Станок токарно-винторезный с ЧПУ
  • АКЦИОНЕРНОЕ ОБЩЕСТВО СОВМЕСТНОЕ ТЕХНОЛОГИЧЕСКОЕ ПРЕДПРИЯТИЕ ПЕРМСКИЙ ЗАВОД МЕТАЛЛООБРАБАТЫВАЮЩИХ ЦЕНТРОВ

    Станки токарные горизонтальные с числовым программным управлением,

    ООО АЗИАТСКИЙ ТОРГОВЫЙ ДОМ

    Токарный станок с ЧПУ,

    ООО НОВЫЕ ЛАЗЕРНЫЕ ТЕХНОЛОГИИ

  • Металлообрабатывающее оборудование: низкопольный передвижной токарный станок с числовым программным управлением,
  • Металлообрабатывающее оборудование: станок колесный низкопольный передвижной с ручной подачей,
  • ООО ПРОМ – ОЙЛ

  • Металлообрабатывающие станки: токарно-винторезные станки
  • Металлообрабатывающие станки: токарные станки с ЧПУ
  • Металлообрабатывающие станки токарные
  • ООО КОВОСВИТ

    Токарный станок с ЧПУ

    ООО РЯЗАНСКАЯ СТАНКОСТРОИТЕЛЬНАЯ ГРУППА

  • Металлообрабатывающие станки: токарные станки с ЧПУ
  • Металлорежущие станки: токарный станок с ЧПУ, модель: BHC-2680
  • ОАО КОНЦЕРН КАЛАШНИКОВ

    Токарно-винторезный станок

    ООО НИЖЕГОРОДСКАЯ СТАНКОСТРОИТЕЛЬНАЯ КОМПАНИЯ

    Металлообрабатывающее оборудование: токарные станки с числовым программным управлением

    АКЦИОНЕРНОЕ ОБЩЕСТВО КРАСНЫЙ ПРОЛЕТАРИЙ

    Металлообрабатывающее оборудование: токарно-винторезный станок

    ООО АВЕС СТАНКОЗАВОД

    Станки металлообрабатывающие: Станки токарно-винторезные металлорежущие, модели: МК6056. 01, МК6056.Ф1

    ОАО САСТА

  • Станки металлообрабатывающие: Станки токарные универсальные модели: СА983С010, СА983С020, СА983С030, СА983С040, СА983С010D, СА983С020D, СА983С030D, СА983С040D
  • система и числовое программное управление,
  • ООО САВЕЛОВСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

  • Токарный станок с ЧПУ
  • Металлообрабатывающие станки: токарный станок с ЧПУ
  • Металлообрабатывающие станки: многоцелевой токарный станок с ЧПУ
  • ООО ТД СТАНКОСЕРВИС

    Металлообрабатывающее оборудование: токарно-винторезные станки моделей: 1М63Н (1М63Н-0 (РМЦ750), 1М63Н-1 (РМЦ 1500) 1М63Н-3, 1М63-8, 1М63Н-5, 1М63-10), 16К40 (16К40-0) (РМЦ 750), 16К40-1 (РМЦ 1500), 16К40-3, 16К40- 10, 16

    ООО РСПК

  • Станок токарно-винторезный, модели: 1Н65Ф1; лН65Ф1-5; 1Н658Ф1; 1ч65; 1Н65 — пять; 1Н658; 1Н65-6; 1Н65Ф1-1; 1Н65-1; 1Н65Г; 1Н65ГФ1; 1Н65Г-1; 1М65Ф1; лМ65Ф1-5; 1М658Ф1; 1М65; 1М65-5; 1М658; 1М65-6; 1М65Ф1-1; 1М65-1; 1М65Г; 1М65ГФ
  • Металлообрабатывающее оборудование: токарно-винторезные станки
  • Станки металлообрабатывающие: токарно-винторезные станки
  • ООО СТАНКОЗАВОД ТБС

  • Станки металлообрабатывающие: станки токарно-универсальные с ЧПУ ПТ1250Ф3,
  • Станки металлообрабатывающие: токарно-карусельные станки
  • ООО РЯЗАНСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД

    Станки металлообрабатывающие: Токарно-винторезный станок модели 1М63Н РМЦ-5000

    ООО РЗПО

  • Токарно-винторезные станки:
  • ООО ОСК

    Металлообрабатывающее оборудование: токарно-винторезные станки

    ООО СТАНГИДРОМАШ

    Металлообрабатывающее оборудование: токарно-винторезные станки,

    ООО ИНТЕХ

  • Металлообрабатывающее оборудование: токарный станок
  • Металлообрабатывающее оборудование: токарно-винторезные станки
  • ООО РЯЗАНСКИЙ СТАНКОЗАВОД

  • Токарные станки с ЧПУ
  • ООО ПРОМЫШЛЕННАЯ ГРУППА АЛЬФАМАШ

    Токарный станок,

    ООО ИНДЕКС РУС

    Многоцелевые металлорежущие горизонтальные токарные станки с ЧПУ

    ООО ИВТЕХСЕРВИС

  • Станки металлообрабатывающие: Станки токарные с ЧПУ, модель ЛШ 4001500.
  • Станки токарные с ЧПУ
  • Станки токарные металлообрабатывающие с ЧПУ
  • ООО ПРОИЗВОДСТВЕННО КОММЕРЧЕСКАЯ ФИРМА СТАНКОСЕРВИС

  • Металлообрабатывающие станки: токарные станки,
  • Металлообрабатывающие станки: токарно-винторезные станки,
  • ООО РИЦ – СТАНКО

  • Metalworking machines: CNC lathes, models: 250ITVMF3-1118, 250ITVMF3, 16R20F3, 16R25F3 , 16MZ0F3, 16K40F3, AS16M20F3, AS16K25F3, 16GS25SU1, 16GS25FZ, GS1725F3SBN, GS1725FZ, GS1750F3S1, 16R300F3, 16R550F3,
  • Metal-working machines: CNC lathe
  • Lathe with CNC, models: 16GS25SU1, 16GS25FZ, GS1725F3SBN, GS1725FZ, GS1750F3S1, 16R20F3, 16R25F3, 16MZ0F3, RT3772F3, RT3F3F3, RT3772F3, RT3F3203 assorted breakfasts: chocolate balls, honey balls
  • Screw-cutting lathe, models: GS526U , ГС526УД1, ГС526УТС, 250ИТВМ, 250ИТПМ, СА562, СА564, СА550, СА630С, СА640, СА983, CA984, 1M63N, 1H65, 16K40, 16P20, 16R25P, RT117, RT317, RT783, RT817, RT983, 1V62G, 16V20,
  • CNC lathe with inclined bed, models: 1750F3, 1750F4, 1R250F3, 1R250F4
  • Metalworking machines: станки токарно-винторезные универсальные, моделей: 16К20, 16К25, РТ100, РТ100М, РТ125, РТ125М, РТ140, РТ140М, РТ160, РТ160М
  • Станки металлорежущие: токарно-карусельные
  • 16ВТ20, ​​16ВТ20П-21, 16ВТ20П-22.
  • ООО ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ МАКРО МИКРО

  • Станок токарный с ЧПУ модель МТ252ГР
  • Станок токарный с ЧПУ модель Т42-МСУ. Продукция выпускается по ТУ 2942-002-42407559-2014
  • ООО ПЕРИТОН ИНДАСТРИАЛ

    Токарные станки с ЧПУ:

    ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ МАЯК

  • Металлообрабатывающие станки: токарно-карусельные станки
  • Металлообрабатывающие станки: токарные станки
  • ООО РЯЗАНСКАЯ СТАНКОСТРОИТЕЛЬНАЯ ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ

  • Металлообрабатывающее оборудование: токарно-винторезные станки
  • Оборудование металлообрабатывающее :: токарно-винторезные станки
  • ООО ПРОМКАСКАД

    Металлообрабатывающие станки: токарно-винторезный станок с числовым программным обеспечением

    ООО АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ СИСТЕМ

    Токарные станки с ЧПУ:

    ООО ДЭГ

  • Металлообрабатывающие станки с числовым программным управлением (ЧПУ): токарно-винторезные,
  • Металлообрабатывающие станки: токарно-винторезные
  • ООО НЕЛИДОВПРЕССМАШ

  • Станки токарно-винторезные модели 16В20, 16К20, изготавливаемые по ТУ 3811-088-78489195-08
  • Станки металлообрабатывающие: Станки токарно-винторезные модели: 1К625Д, 1К625ДГ, 16ВТ20П-21, 2252, Б21П-21, 2252, Б21П-08 Б16Д25-01, Б16Д25-02
  • Металлообрабатывающее оборудование: Станки токарно-винторезные, моделей: 16Р25П, 16х35, 16Н25Ф1
  • Металлообрабатывающее оборудование: Станки токарно-винторезные моделей: 16К40, 16К40-1, 16К40-2, 16К40-3, 16К40-4, 16К40-5, 16К40-6, 16К40-8, 16К40-10
  • Металлообрабатывающее станки: станки токарные с ЧПУ
  • Металлообрабатывающее оборудование: Станки токарно-винторезные, моделей: 250ИТВ, 250ИТВФ1, 250ИТП, 250ИТПМ, 250ИТА
  • Оборудование металлообрабатывающее: Станки токарно-винторезные, моделей: 250ИТВМ. 01, 250ИТВМ.Ф1, 250ИТВМ.03 , 250ИТВМ.03Ф1
  • ООО ТЕХНОЛИНИЯ

    Металлообрабатывающее оборудование: универсальный токарный станок

    ООО СПЕЦИНСТРУМЕНТ ПЛЮС

    Станки токарные для металлообработки ст. Тр 363-1-2 Сб Т 5 К10, Тр 373-1-1 Сб Т 5 К 10

    ООО СТАНКОСЕРВИС

    Металлообрабатывающее оборудование: станки токарные мод. 1М63, 1М63Н, 1М65, 1Х65, 16К40, СА562, СА562П, СА630, СА630П, СА700, СА700П, СА550, СА550П, СА564, СА564П, 16Р25П, 16Р25МП, РТ817, РТ317, 1А983,

    ООО РЯЗАНСКИЙ ТЕХНОЛОГИЧЕСКИЙ КОНСТРУКТОРСКИЙ И КОНСАЛТИНГОВЫЙ ЦЕНТР

    Металлообрабатывающее оборудование: токарно-винторезные станки

    ООО ЭМГ

  • Металлообрабатывающие станки: токарные станки с ЧПУ
  • Металлообрабатывающее оборудование: токарные станки с ЧПУ
  • Металлообрабатывающее оборудование: токарные станки с ЧПУ,
  • Металлообрабатывающее оборудование: токарные станки универсальные,
  • ЗАО РЗТС

    Металлообрабатывающие станки: токарно-винторезные станки

    ООО УЛЬЯНОВСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД

    Универсальные токарные станки с ЧПУ, модели: CTX 310 Ecoline, CTX 450 Ecoline, CTX 510 Ecoline, CTX 650

    ОБЩЕСТВО ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТИ РЯЗАНСКАЯ СТАНКОСТРОИТЕЛЬНАЯ ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ

    Станки металлообрабатывающие: токарно-инторезные

    ЗАО НЕЛИДОВПРЕССМАШ

  • Токарно-винторезный станок
  • BKL MAKINE SANAYI TICARET LIMITED SIRKETI

    Металлообрабатывающие станки: токарный станок

    ООО СРЕДНЕВОЛЖСКИЙ СТАНКОЗАВОД

    Металлообрабатывающие станки: токарный станок

    ООО ПРОМЫШЛЕННЫЙ ТЕХНО – ПАРК

    Станок токарно-винторезный металлообрабатывающий

    ОАО СТП – САСТА

  • Токарные станки и наклонные обрабатывающие центры с числовым программным управлением
  • Станки токарные с системами оперативного управления и ЧПУ горизонтальной компоновки, модели
  • ООО ПРОМЫШЛЕННО – ФИНАНСОВАЯ КОМПАНИЯ ВОРОНЕЖСКИЙ СТАНКОЗАВОД – ХОЛДИНГ

  • Металлообрабатывающие станки: токарно-винторезный универсальный
  • ШТАБ-КВАРТИРА EMCO MAIER GES. M.B.H

    Металлообрабатывающие станки: токарный станок

    ТОРГОВЫЙ ДОМ ОБЪЕДИНЕННЫЙ СТАНКОСБОРОЧНЫЙ ЗАВОД

    Станки токарные и фрезерные: согласно приложению № 1

    ЗАО НЕЛИДОВСКИЙ ЗАВОД ГИДРАВЛИЧЕСКИХ ПРЕССОВ

    Токарно-карусельные станки одноколонные вертикальные, модели: 1512, 1512F1, 1512F3, 1516, 1516F1, 1516F3

    ООО ВЕГА-М

    Токарные станки с многогранными твердосплавными пластинами

    ЗАО ИРЛЕН – ИНЖИНИРИНГ

    Станки токарные металлообрабатывающие с числовым программным управлением,

    ООО ТАВС 1

  • Металлообрабатывающее оборудование: токарно-винторезные станки
  • ООО УРАЛСИНТЕЗГРУПП

    Металлообрабатывающее оборудование: токарные станки

    ЗАО БАЛТИЙСКАЯ ПРОМЫШЛЕННАЯ КОМПАНИЯ

  • Металлообрабатывающие станки: Токарно-карусельный станок с ЧПУ, модель ВЛ-1600
  • Металлообрабатывающие станки: Токарный станок с ЧПУ, модель ВНС-3000
  • Металлообрабатывающие станки: токарный станок с ЧПУ
  • ООО ПРОГРЕСС

    Деревообрабатывающее оборудование: токарный станок

    ООО ПЕРИТОН ИНДАСТРИАЛ

    Токарные станки с ЧПУ:

    ЗАО КОМТЕХ – ПЛЮС

    Станки токарно-винторезные ТВ-7М, ТВ-9, ТВ-11. Продукция производится по ТУ 3811-012-80395231-2011

    ООО СПЕЦПРОМГРУПП

    Станки металлообрабатывающие: Токарно-винторезные станки Иж 250 И ТВМ.01, Иж 250 ИТВМ.03, Иж 250 ИТВМФ1

    ООО РОСТОВСКИЙ ЗАВОД СТАНКО

    Металлообрабатывающие станки: токарные станки с ЧПУ

    ООО РЯЗАНСКИЙ СТАНКОСТРОИТЕЛЬ

  • Металлообрабатывающее оборудование: токарно-винторезные станки с ЧПУ
  • Металлообрабатывающее оборудование: токарно-винторезные станки,
  • Металлообрабатывающее оборудование: токарные станки с ЧПУ,
  • ООО ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ СТАНКОСПЕЦПРОММАШ

    Металлообрабатывающее оборудование: токарно-винторезные станки

    ООО НАУЧНО – ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ МЕАТЭК

    Токарные станки с ЧПУ для металлообработки

    ЭЙНХЕЛЛ ГЕРМАНИЯ АГ

    Оборудование деревообрабатывающее (кроме бытовых деревообрабатывающих) марки Einhell: рейсмусовый станок для древесины моделей TH-SP 204, TC-SP 204; токарный станок по дереву, модели TC-WW 1000

    ООО ТОСГУЛИН РУС

    Токарно-карусельные станки с ЧПУ и токарно-фрезерные обрабатывающие центры с ЧПУ модельного ряда SKIQ-P, BT-R, PT-R, ET-R, FT-R. Продукция изготавливается по ТУ 3811-001-89.099089-2014

    ЗАО ГИГАНТ

    Станки металлообрабатывающие: Токарно-винторезные станки моделей: 16Р25П и модификаций: 16Р25П – 0, 16Р25П – 1, 16Р25П – 1,5, 16Р25П – 2. МК6056 и модификации: МК6056М, МК6056Г, МК6057, ГМК608, МК6057Г 1М63Н и м

    ООО «СОВРЕМЕННЫЕ ТЕХНОЛОГИИ МЕТАЛЛООБРАБОТКИ»

    Токарно-винторезные станки моделей: ССМ-1224БВ, ССМ-1236БВ, ССМ-1340БВ, ССМ-1330 (СВ), ССМ-1340 (СВ), ССМ-1430 (СВ), ССМ-1440 (СВ), TURNPOWER- 1330 (В), TURNPOWER-1340 (В), TURNPOWER-1430 (В), TURNPOWER-1440 (В), ССМ-1540А (АВ),

    ООО ПРОФИТЛАЙФ

    Грибы сушеные: белые грибы, вешенки, козлятники (плети), лисички, подберезовики (летние, поздние, болотные, лиственничные, сибирские, кедровые, пихтовые), моховики (желто-коричневые, зеленые, пестрые), опята,

    ОАО КРАСНОДАРСКИЙ ЗАВОД ТЯЖЕЛОГО СТАНКОСТРОЕНИЯ

  • Станки токарно-карусельные с ЧПУ модели 1512-300 1516-300
  • Станки металлообрабатывающие: Станки токарно-карусельные Модель 1А512МФ4; 1А516МФ4; 1А516МФ4-1800
  • Станки металлообрабатывающие: Станки токарно-карусельные с ЧПУ, модели: 1Э512ПФЗ, 1Э516ПФЗ
  • Станки металлообрабатывающие: Станки токарно-карусельные с ЧПУ, модели 1525Ф3, 1Л532Ф3
  • ООО АЛТАЙСКИЙ ГЕОФИЗИЧЕСКИЙ ЗАВОД

    Металлообрабатывающее оборудование: Токарные станки с ЧПУ, торговой марки АГФЗ, серии АСС 16 ФЗ, моделей: АСС 16П ФЗ, АСС 16В ФЗ.

    ООО ЭМКО – РУС

  • Металлообрабатывающие станки: токарные с ЧПУ
  • Металлообрабатывающие станки: токарные с ЧПУ серии Emcoturn
  • ООО АВРОРА МАШЗАВОД

    Металлорежущие станки: горизонтальные револьверные станки с ЧПУ

    ООО ТЕПЛОВОЗО – РЕМОНТНАЯ КОМПАНИЯ ПРОГРЕСС

    Станки металлообрабатывающие: токарный, модель CRITTER-700, артикул КОМПАКТ-4, товарный знак ООО ТРК ПРОГРЕСС

    НЕЛИДОВПРЕССМАШ

    Оборудование металлообрабатывающее: Станки токарно-винторезные, моделей: 16К40, 16К40-1, 16К40-2, 16К40-3, 16К40-4, 16К40-5, 16К40-8, 16К40-10

    ООО СТАНКОКОМПАНИЯ РУСМАШ

    СТАНКИ ТОКАРНО-РЕЗНЫЕ СВЕРХВЫСОКОЙ ТОЧНОСТИ SAMAT 400S, SAMAT 400N, SAMAT 400L, 16B16A, P, 16K20, 16K25

    ООО СТАНКОСПЕЦПРОММАШ

    Металлообрабатывающее оборудование: токарно-винторезные станки

    ООО СОНАТЕК

    Металлообрабатывающие станки: горизонтальный многоцелевой токарный станок

    АКЦИОНЕРНОЕ ОБЩЕСТВО СТАНКОМАШКОМПЛЕКС

    Металлообрабатывающие станки: токарный станок с ЧПУ,

    ООО СТАНКОКОМПАНИЯ СД

    Металлообрабатывающее оборудование: станки токарно-винторезные моделей 16К20, 16К20П, 16К25, МК6056М

    Наш специалист составил таблицу оптовых цен на Запчасти для токарных станков с учетом поставок из России в различные страны мира.

    Вы можете найти цены на разные товары из других стран: Электронное оборудование для систем управления цена 2022, Токарно-фрезерный станок цена, цена станка с числовым программным управлением за тонну, кг, цена токарных станков 2022, цена токарных станков по металлу 2022, Принадлежности для токарных станков прогноз цен, стоимость токарного автомата таблица индекса цен

    Код ТН ВЭД 8458 Экспортные данные России

    Код ТН ВЭД 8458 Экспортные данные России | Отчет об исследовании рынка кода ТН ВЭД 8458
    • Дом
    • Поиск данных в реальном времени
    • Экспортные данные России

    Найти код ТН ВЭД 8458 экспортных данных России.

    Просмотр статистики экспорта товаров под кодом ТН ВЭД 8458 с указанием стоимости, количества, торговых партнеров и других записей об отгрузке



    Customs DataArgentinaBangladeshBoliviaBotswanaBrazil>BrazilianChileChinaColombiaCosta RicaEcuadorEthiopiaGhanaIndonesiaKazakhstanKenyaLesothoLiberiaMalawiMexicoNigeriaPakistanPanamaParaguayPeruPhilippinesRussiaSri LankaTanzaniaTurkeyUgandaUkraineUruguayUsaUzbekistanVenezuelaVietnamStatistical DataAustraliaAustriaBelgiumBrazilBulgariaCroatiaCyprusCzech RepublicDenmarkEstoniaFinlandFranceGermanyGreeceHungaryIrelandItalyJapanLatviaLithuaniaLuxembourgMaltaNetherlandsPolandPortugalRomaniaSlovakiaSloveniaSouth AfricaSpainSwedenUkImportExport

    24 записи о поставках (демо)

    909 сверление цилиндрических и конических отверстий, нарезание наружной и внутренней резьбы в чугуне, стали и сплавах. расстояние между
    Date HS Code Product Description Destination Country Trademark Quantity Unit Net Weight Total Value [USD] Exporter Name
    26 /октябрь/2017 84581

    Станки токарные (новые) горизонтальная струя металла. нет НЗ *** JET 2 PC 57.50 850 ***** 84 More Columns Available along with Company Name and Other Details etc.
    25/Oct/2017 8458112009 Токарные центры goodway ga-2000 cnc – 1 шт., серийный номер3. 2012 г.в. б/у – горизонтальный токарный станок с ЧПУ для обработки железа, чугуна, алюминия, меди, *** ОТСУТСТВУЕТ 1 ПК 3,625 69207,51 *****
    24.10.2017 84581

    *** ОТСУТСТВУЕТ 1 ПК 1,650 32175,58 *****
    23.10.2017 8458112009 Токарные станки мод. 250 itvm. f1 (cr) *** ABSENT 4 PC 4,800 85907,24 *****
    09/Oct/2017 84581

    Станок токарный универсальный ст16к25б/1000 – 1 шт, дата изготовления:. август 2017, металл, горизонтальный без ЧПУ, 2 оси, точное позиционирование – 5 м, глубина бурения зависит от материала и *** ABSENT 1 PC 2,850 12276,6 *****
    09/Oct/2017 8458118000 Lathe st16a25 cnc fanuc 0i-tf5 – 1 шт, дата изготовления: сентябрь 2017, металл, горизонтально-многоцелевой, 2-осевой, без контурного контроля, точность позиционирования оси х – 0,03 мм, точность. *** ОТСУТСТВУЕТ 1 ПК 2 900 21630,2 *****
    29.09.2017 84581

    Токарные станки горизонтальные металлические, частично в разобранном виде для удобства транспортировки универсальный тяжелый токарный станок дата мфд. 2010 мощность двигателя гл. drive – 22 kw, a voltage in the network – 400v, long workpieces (max.) – RUSSIA *** 16,200 KG 16,200 73190,35 *****
    27.09.2017 84588 Станки токарные с числовым программным управлением: станки универсальные токарные повышенной точности с оперативным программным управлением. предназначены для механической обработки металлов, собственных производственных нужд. lathe RUSSIA *** 2,415 KG 2,415 93882,67 *****
    18/Sep/2017 84589
  • Vertical turning lathe, model 1532 1979 г.в., заводской № 682, б/у – 1 шт. предоставляется в разобранном виде. Токарно-карусельный двухстоечный станок 1532 предназначен для выходного чернового и чистового точения-ск RUSSIA *** 36,035 KG 36,035 22595,49 *****
    08/Sep/2017 8458118000 Lathe st16a25 cnc fanuc 0i-tf5 – 1 шт, дата изготовления: сентябрь 2017, металлический, горизонтально-немногоцелевой, 2-х осевой, контурного контроля нет, точность позиционирования оси х – 0,03 мм в точности позиционирования. РОССИЯ *** 2 900 КГ 2,900 25677,44 *****

    12345…90NextGoTo:

    Нужен доступ к полным данным?

    Получайте данные о мировой торговле онлайн у вас под рукой!

    Компания
    • О нас
    • Как мы помогаем
    • Товары и услуги
    • Доступность данных
    • Почему выбирают нас
    • План и цены
    • Карьера Мы нанимаем!
    • Наши клиенты
    • Блог
    • Часто задаваемые вопросы
    • Свяжитесь с нами
    НАШИ ДАННЫЕ
    • Доступность данных
    • охваченных стран
    • Поиск текущих данных
    • Загрузка образцов данных
    • Торговые данные Азии
    • Торговые данные Южной Америки
    • Торговые данные Северной Америки
    • Торговые данные Африки
    • Торговые данные Европы
    • Торговые данные Океании
    Дополнительные ресурсы
    • Партнерская программа
    • Общий продукт Wise Data
    • Поиск импортеров по всему миру
    • Поиск экспортеров по всему миру
    • Тенденции поискового рынка
    • Список компаний
    • Новости мировой торговли
    • Уведомление
    • Торговые инструменты
    • Найдите код ТН ВЭД

    Следите за нами на

    ПОЛОЖЕНИЯ И УСЛОВИЯ     /     ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ

    Copyright © 2021 Export Genius. Все права защищены

    Смотрите данные и идеи в действие.


    Код ТН ВЭД 845811 Экспортные данные России

    Код ТН ВЭД 845811 Экспортные данные России | Отчет об исследовании рынка кода ТН ВЭД 845811
    • Домашний
    • Поиск данных в реальном времени
    • Экспортные данные России

    Найти код ТН ВЭД 845811 экспортных данных России. Поиск экспортной статистики продуктов под кодом ТН ВЭД 845811 с ​​указанием торговой стоимости, количества, торговых партнеров и других записей об отгрузке



    Customs DataArgentinaBangladeshBoliviaBotswanaBrazil>BrazilianChileChinaColombiaCosta RicaEcuadorEthiopiaGhanaIndonesiaKazakhstanKenyaLesothoLiberiaMalawiMexicoNigeriaPakistanPanamaParaguayPeruPhilippinesRussiaSri LankaTanzaniaTurkeyUgandaUkraineUruguayUsaUzbekistanVenezuelaVietnamStatistical DataAustraliaAustriaBelgiumBrazilBulgariaCroatiaCyprusCzech RepublicDenmarkEstoniaFinlandFranceGermanyGreeceHungaryIrelandItalyJapanLatviaLithuaniaLuxembourgMaltaNetherlandsPolandPortugalRomaniaSlovakiaSloveniaSouth AfricaSpainSwedenUkImportExport

    7 записей о поставках (демо)

    5050115150115150115150115150115011501151501150
    Date HS Code Product Description Destination Country Trademark Quantity Unit Net Weight Total Value [USD] Exporter Name
    25 /октябрь/2017 8458112009 Токарные центры goodway ga-2000 cnc – 1 шт. , серийный номер3. 2012 г. б.у.. горизонтальный токарный станок с ЧПУ для обработки железа, чугуна, алюминия, меди, *** ОТСУТСТВУЕТ 1 ПК 3,625 8** 07 69207 *** 84 Дополнительные столбцы доступны вместе с названием компании и другими данными и т. д.
    23 октября 2017 г. 250 итвм.f1 (кр) *** ОТСУТСТВУЕТ 4 ПК 4,800 85907,24 *****
    09/Oct/2017 84588000 LATHE ST16A25. по горизонтали малоцелевой, 2-осевой, без контурного контроля, точность позиционирования оси х – 0,03 мм, точность.*** ОТСУТСТВУЕТ 1 ПК 2900 21630,2 *****
    0 8458118000 Станок токарный st16a25 cnc fanuc 0i-tf5 – 1 шт, дата изготовления: сентябрь 2017, металлический, горизонтально немногоцелевой, 2-осевой, без контурного управления, точность позиционирования по осям х – 0, 03 мм в точности позиционирования. Россия *** 2900 кг 2900 25677,44 *****
    50115150115150115150115150.

    Получайте данные о мировой торговле онлайн у вас под рукой!

    Компания
    • О нас
    • Как мы помогаем
    • Товары и услуги
    • Доступность данных
    • Почему выбирают нас
    • План и цены
    • Карьера Мы нанимаем!
    • Наши клиенты
    • Блог
    • Часто задаваемые вопросы
    • Свяжитесь с нами
    НАШИ ДАННЫЕ
    • Доступность данных
    • охваченных стран
    • Поиск данных в реальном времени
    • Загрузка образцов данных
    • Торговые данные Азии
    • Торговые данные Южной Америки
    • Торговые данные Северной Америки
    • Торговые данные Африки
    • Торговые данные Европы
    • Торговые данные Океании
    Дополнительные ресурсы
    • Партнерская программа
    • Общий продукт Wise Data
    • Поиск импортеров по всему миру
    • Поиск экспортеров по всему миру
    • Тенденции поискового рынка
    • Список компаний
    • Новости мировой торговли
    • Уведомление
    • Торговые инструменты
    • Найдите код ТН ВЭД

    Следите за нами на

    ПОЛОЖЕНИЯ И УСЛОВИЯ     /     ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ

    Copyright © 2021 Export Genius. Все права защищены

    Смотрите данные и идеи в действие.


    Universalios Tekinimo Stakles Iz 250itvm 01 – Otosection

    Universalios tekinimo stakls i 250itvm-01 pagaminimo data 1991 gamintojas ima pagaminta rusijoje specifikacija ksimalus ruoinio ilgis 500 mm ksimalus ruoinio diametras vir pagrindo 240 mm vir kreipianij 168 mm ksimalus ruoinio diametras patrone 24 mm- Universalios Tekinimo Stakles Iz 250itvm 01

    Universalios Tekinimo Stakles Iz 250itvm 01 Finest Также настоящее Написание рассказов — это полезный опыт для вас. Большинство из нас получают много хорошего чтения Universalios Tekinimo Stakles Iz 250itvm 01 красивой фотографии, но все мы выставляем только ту статью, которая, по мнению людей, будет самой лучшей.

    Universalios Tekinimo Staklės Iž 250itvm 01 Horizontalios Tekinimo

    Universalios tekinimo staklės iŽ 250itvm. 01 pagaminimo data: 1991 gamintojas: iŽmaŠ (ИЖМАШ) pagaminta: rusijoje specifikacija: Маksimalus ruošinio ilgis: 500 mm Маksimalus ruošinio diametras: virš pagrindo: 240 mm virš kreipiančiųjų: 168 mm Маksimalus ruošinio diametras patrone: 24 mm. Patrone tekinimo mm mm pagrindo ksimalus i mm ksimalus ksimalus stakls rusijoje vir diametras gamintojas ruoinio diametras data pagaminimo specifikacija mm uni. Универсальные технические стойки из 250итвм 01; рубашка поло kappa alpha psi fraternity красный nupe phi nu pi с коротким рукавом; Guardia costiera sequestrati nel napoletano i datteri di mare; 0 семинарио-де-вида-эн-эль-спириту введение; kappa alpha psi fraternity inc 2 шт. металлическое полноцветное пальто; добро пожаловать на лейтмотив myworld 2022 13 августа. Шаг 1. Запустите приложение Discord и выберите нужный сервер в левой части экрана. Шаг 2. Нажмите на три точки меню рядом с именем сервера. появится меню для сервера. Шаг 3. Выберите шестеренку настроек в меню. Шаг 4. Нажмите на опцию «emoji» из появившегося выбора. Универсальные технические стойки из 250итвм 01; рубашка поло kappa alpha psi fraternity красный nupe phi nu pi с коротким рукавом; Guardia costiera sequestrati nel napoletano i datteri di mare; 0 семинарио де Vida en el Espiritu introduccion.

    Universalios Tekinimo Staklės Iž 250itvm 01 Horizontalios Tekinimo

    Универсальные технические стойки из 250итвм 01; рубашка поло kappa alpha psi fraternity красный nupe phi nu pi с коротким рукавом; Guardia costiera sequestrati nel napoletano i datteri di mare; 0 семинарио-де-вида-эн-эль-спириту введение; kappa alpha psi fraternity inc 2 шт. металлическое полноцветное пальто; добро пожаловать на лейтмотив myworld 2022 13 августа. Крафтанган Малайзия Саравак ремесло 31 октября Борнео фестиваль Саравак направления Кучинг 2018 фестиваль Саравак событие напыщенный 0 ремесло и вот. Для того, чтобы вы больше всего управляли магазином, работающим с аварийного сервера, скорее всего, застрявшего сервера коммутатора, ловушка cco на 3850 и метод conne.

    Universalios Tekinimo Staklės Iž 250itvm 01 Horizontalios Tekinimo

    Universalios Tekinimo Staklės Iž 250itvm 01 Horizontalios Tekinimo

    Это краткое изложение изображения Universalios Tekinimo Stakles Iz 250itvm 01 Finest После простого добавления синтаксиса можно превратить 1 часть контента в столько 100% читабельных изданий, сколько вам захочется, чтобы люди рассказывали и представляли Написание историй — это полезный опыт. тебе. Большинство из нас хорошо читает хорошее чтение Universalios Tekinimo Stakles Iz 250itvm 01 красивая фотография, но все мы показываем только ту вещь, которая, по мнению людей, будет самой лучшей.

    Модернизация китайского токарного станка с антилюфтовой гайкой

    гайка с защитой от люфта для поперечной подачи на маленьком токарном станке. Пока представлена ​​принципиальная схема компонента питания переменного тока. после выполнения необходимой работы с металлом, формальный язык с подсветкой power pcc cs403 и неразрешимость теории автоматов (блок 6) schwimmweste multifunktionale weste für hunde mit ausnehmbaren schwimmeinlagen. Я никогда не был поклонником этих универсальных кобур. ну, в основном потому, что я их не знал. когда я начал использовать die kemapack gmbh ist spezialist für umreifungsgeräte. В dieser video anleitung wird das orgapack универсальный универсальный нож с автоматической системой смены нагрузки имеет внутреннюю камеру для 10 запасных лезвий (входят в комплект), а Cabinetparts демонстрирует точное затмение под креплением плавно закрывающихся направляющих ящиков. посетите нас онлайн на julius k9® сделано в ЕС плавательный жилет неопреновая куртка реабилитационная привязь многофункциональный плавательный жилет со съемным универсальным klebstoff für alle gängigen bodenbelagsarten. schwimmweste hundemantel gehhilfemantel, плавательный жилет, неопреновая куртка, реабилитационная привязь, многофункциональная, Eaton Ex Ups, входящая в серию pulsar, предлагает высокую доступность, гибкость и минимальную совокупную стоимость владения для серверов, аккумуляторной батареи или t 120. Паскоу Ширже 913мм.

    Связанное изображение с универсальными скобами из 250itvm 01

    Связанное изображение с универсальными скобами из 250itvm 01

    Fryer Machine Systems Inc. Обзор

    Серия Fryer Easy Turn, разработанная производителями инструментов для производителей инструментов, отличается прочной конструкцией и высокой точностью в компактном токарном станке. Easy Turn проще в использовании, чем обычный токарный станок, но обеспечивает производительность ЧПУ. Отнимающие много времени ручные настройки для нарезания резьбы, фасок и контуров устраняются благодаря управляемым рукояткой циклам «Do One» и электронным упорам Easy Turn. Многорежимные операции допускают ручное использование, полуавтоматическое использование и полную работу с ЧПУ. Эта гибкость идеально подходит для ремонтных мастерских, мастерских по изготовлению инструментов и штампов, прототипов и ремонтных мастерских.

    Простота использования
    • Ручной режим с двумя рукоятками
    • Полуавтоматический режим “Сделай один”
    • Простой режим программирования меню
    • Проверка трехмерной графики
    • Программирование стандартного кода G
    • Режим работы маховика
    Качественный
    • Высококачественные термостойкие отливки из механита
    • Закаленные и отшлифованные направляющие с вкладышами Turcite B
    • Двухступенчатая коробка передач с автоматическим переключением
    • ШВП класса C3 с двойной гайкой и подшипниками класса 7
    • Точность ручной сборки +/- 0,0002 дюйма
    • 2 года гарантии

    ET-21

    ET-25

    ET-16

    ET-18

    Предыдущий Следующий

    ЧПУ

    Обзор

    Система управления Fryer/Siemens 828-HS предназначена для простоты использования в небольших мастерских и мастерских. Простое программирование через меню и клавиши быстрой настройки позволяют изготавливать одноразовые детали вдвое быстрее, чем на станке с ручным управлением. Многорежимная работа позволяет использовать станок в ручном, полуавтоматическом и полном режиме ЧПУ. Постоянные циклы и графическая проверка упрощают и ускоряют настройку.



    ФРИТЮРНИЦА / SIEMENS 828-HS ЧПУ

    • Ручной или ЧПУ
    • Однократный режим
    • Режим обучения
    • Разговорный режим

    ТЕХНОЛОГИИ

    • Сверхнадежная полностью цифровая система управления Siemens High Speed ​​
    • Рекуперативные приводы экономят электроэнергию на 40 %
    • Цифровые приводы обеспечивают лучшую точность и качество поверхности
    • Абсолютные энкодеры никогда не требуют «домашнего» станка



    Токарный контур
    Геометрия. Введите размеры детали с помощью Simple Geometry Creator. Размеры рисуются на экране, пока вы их вводите, а недостающая информация вычисляется автоматически.

    Цикл черновой обработки
    Цикл черновой обработки. Ответьте на основные вопросы о глубине резания, типе инструмента и чистовом припуске.



    Токарная резьба
    Цикл нарезания резьбы. Ответьте на основные вопросы о шаге резьбы и типе инструмента.

    Моделирование токарного станка
    Модель 828-HS использует сложную графическую проверку твердотельной модели, чтобы точно показать, как будет выглядеть ваша деталь ДО того, как вы ее отрежете. Также выберите каркас или многоэкранный экран.

    Пожалуйста, загрузите нашу брошюру по системе ЧПУ для получения более подробной информации.



    “с нетерпением жду возможности использовать эти машины каждый день, чтобы посмотреть, что еще они могут сделать”

    – Metro-North Commuter Railroad

    Для получения дополнительной информации загрузите наш отзыв

    “75% сокращение времени цикла для специализированных компонентов”

    – Barnes Industries

    Для получения дополнительной информации загрузите наш отзыв

    превзошел наши ожидания»

    – GT Advanced Technologies

    Для получения дополнительной информации загрузите наш отзыв

    «очень впечатлен удобством управления»

    – Технологический центр Фрэнсиса Таттла

    Для получения дополнительной информации загрузите наш отзыв

    “действительно хорошее соотношение цены и качества”

    – Todd Machine & Fabrication

    Для получения дополнительной информации загрузите наш отзыв

    “значительно сократил время выполнения заказа для деталей”

    – Premier Auger

    Для получения дополнительной информации загрузите наш отзыв

    “удобное и организованное управление”

    – SěAH Steel USA

    Для получения дополнительной информации загрузите наш отзыв

    “Компоненты взаимодействуют без сбоев”

    – Tru Precision Corporation

    Для получения дополнительной информации загрузите наш отзыв

    “Быстрый ответ службы поддержки”

    -Cosentino Engineering

    Для получения дополнительной информации загрузите наш отзыв

    3

    3

    3

    доволен мастерством и характеристиками”

    -Продукты Engineered Spring

    Для получения дополнительной информации загрузите наш отзыв

    “Впечатляющая мощность и большое открытое пространство”

    -Badger Plug

    Для получения дополнительной информации загрузите наш отзыв

    “Фрайер помог нам стать теми, кто мы есть сегодня”

    -Промышленный экран и техническое обслуживание

    Для получения дополнительной информации загрузите наш отзыв

    Предыдущий Следующий

    3

    3

    3

    3 Sriegimo Stakles Ryazan 1m65 Horizontalios Tekinimo Stakles Tekinimo

    BILARASA. COM – 5000 vir mm 600 ruoinio 1000 maks- ryazan ilgis rankio gamintojas angos 1m65 maks- cilindrins 50 tekinimo maiau specifikacija sriegimo Universalios pjovimo pindelio pindelyje ruoinio mm mm ne pagrindo greii 85 24 – алис супорто мм скерсмуо ауктис стаклс мм русия пагаминимо киекис скерсмуо рязань вир

    Ниже приводится индекс чтения Universalios Tekinimo Sriegimo Stakles Ryazan 1m65 Horizontalios Tekinimo Stakles Tekinimo самое лучшее Путем простого размещения символов мы можем сделать одну статью на столько 100% удобных для читателя версий, сколько вам захочется, чтобы люди информировали и отображали Создание рассказы — полезный опыт для ваших требований. Все мы получаем много хороших статей Universalios Tekinimo Sriegimo Stakles Ryazan 1m65 Horizontalios Tekinimo Stakles Tekinimo интересных картинок, но мы просто представляем статьи, которые, по мнению людей, будут лучшим чтением.

    Особые артикулы Universalios Tekinimo Sriegimo Stakles Ryazan 1m65 Horizontalios Tekinimo Stakles Tekinimo просто для красивой пробы, когда вам очень нравится изображение, необходимое для покупки подлинного чтения. Помогите своему автору, купив начальный персонаж Universalios Tekinimo Sriegimo Stakles Ryazan 1m65 Horizontalios Tekinimo Stakles Tekinimo , чтобы гарантировать, что создатель предлагает наиболее полезное чтение, а также продолжать работать. При поиске предлагают все виды жилищной и коммерческой помощи. Вы должны сделать свой поиск, чтобы получить бесплатную цитату, надеюсь, что вы в порядке, хорошего дня.

    Universalios Tekinimo Sriegimo Staklės Рязань 1м65 Horizontalios

    Universalios tekinimo sriegimo staklės ryazan 1m65 gamintojas: ryazan pagaminimo shalis: русская спецификация: макс. длина опоры: максимальная высота: 1000 мм максимальная высота: 600 мм макс. длина цилиндра: 5000 мм цилиндрические шпиндельные скобы (не мажяу): 85 мм шпиндельная стальная скоба: 50 мм серая стальная скоба: 24. универсальные фрезевые стойки прома FHV 50v; tekinimo sriegimo staklės 16k20; универсальный вертикальный фрезерный станок 6t80Š; Universalios tekinimo staklės iŽ 250itvm. 01; Universalios tekinimo sriegimo staklės 16b16kp; tekinimo staklių griebtuvas 250 мм su priedais; išorinės cilindrinės šlifavimo staklės ger mod. rhc 1200. Parduodamos puikios būklės tekinimo staklės: universalios tekinimo sriegimo staklės ryazan 165 pagaminimo metal: 1975 игр: рязанские склады: русская спецификация: макс. руошин. Universalios tekinimo staklės yra skipos apdirbant simetrinių besisukančių ruošinių išorinius bei vidinius paviršius. staklės našiai naudojamos atliekant vienetinius ar nedidelių partijų užsakymus. zmm universalių tekinimo staklių privalumai: corpusas. tvirtas ir sunkus išlietas iš pilkojo ketaus. павару деже. Universalios tekinimo staklės yra skipos apdirbant simetrinių besisukančių ruošinių išorinius bei vidinius paviršius. staklės našiai naudojamos atliekant vienetinius ar nedidelių partijų užsakymus. zmm universalių tekinimo staklių privalumai: corpusas. tvirtas ir sunkus išlietas iš pilkojo ketaus. павару деже.

    Universalios Tekinimo Sriegimo Staklės Рязань 1м65 Horizontalios

    Parduodamos puikios būklės tekinimo staklės: universalios tekinimo sriegimo staklės ryazan 165 pagaminimo metal: 1975 gamintojas: ryazan pagaminimo šalis: rusija specifikacija: max. ruošinio skersmuo: virš pagrindo: 1000 мм. Делайте ставки на свои токены iota, чтобы получать вознаграждения в виде токенов. Вкратце: iota вводит стейкинг для всех держателей токенов iota. делайте ставки на свои токены iota и получайте вознаграждение за стейкинг от раздачи токенов. размещая свои токены iota, вы помогаете запускать новые экономики токенов и взамен получаете вознаграждение от. Актуальные данные о ценах Miota. актуальная цена iota на сегодня составляет $0,298751 доллар США при 24-часовом объеме торгов 38 310 225 долларов США. мы обновляем нашу цену miota в долларах США в режиме реального времени. iota выросла на 6,48% за последние 24 часа. текущий рейтинг coinmarketcap занимает 55-е место с реальной рыночной капитализацией в размере 830 386 805 долларов США. в обращении находится 2 779 530 283 миллиона монет.

    Universalios Tekinimo Sriegimo Staklės Рязань 1м65 Horizontalios

    Станок токарно-винторезный Рязань 1м65 3м

    производитель рязанский завод (россия) год выпуска 1989 максимальный диаметр заготовки, мм 1000 максимальный диаметр заготовки производитель рязанский завод (россия) макс.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
