: все, что вам нужно знать

Токарный станок с числовым программным управлением (ЧПУ) — это универсальный станок, который можно использовать для изготовления различных деталей из металлов с помощью таких операций, как токарная обработка, торцевание и обработка канавок.

Это один из наиболее широко используемых станков в субтрактивном производстве.

Основной функцией токарного станка с ЧПУ является токарная обработка осесимметричных деталей с высокой точностью. Вы также можете использовать его для нарезания резьбы, сверления отверстий и фрезерования фигур.

Хотя традиционные токарные станки могут выполнять аналогичные функции, токарные станки с ЧПУ превосходят их по качеству, повторяемости и скорости.

Итак, какие элементы отличают токарный станок с ЧПУ от традиционного токарного станка? И какие этапы работы на токарном станке с ЧПУ?

В этой статье содержится подробное руководство по токарным станкам с ЧПУ, а также объясняется их рабочий процесс и проливается свет на их практическое применение.

Что в этой статье?

• Что такое токарный станок с ЧПУ?
• Рабочий процесс токарного станка с ЧПУ
• Типы токарного станка с ЧПУ
• Детали токарного станка с ЧПУ
• Что нужно знать перед покупкой токарного станка с ЧПУ
• Применение токарного станка с ЧПУ
• Часто задаваемые вопросы (FAQ)

MellowPine поддерживается читателями. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Что такое токарный станок с ЧПУ? Разъяснение

Токарный станок с ЧПУ представляет собой модификацию, в которой традиционный токарный станок интегрирован с компьютерной системой. В этом станке заготовка вращается с высокой скоростью, а режущий инструмент с компьютерным управлением обрабатывает заготовку для производства осесимметричных деталей с высокой точностью. Его можно использовать для обработки различных металлов и неметаллов.

При сравнении токарных станков с ЧПУ и ручных токарных станков токарным станкам с ЧПУ требуется программное обеспечение, такое как CAD, CAM и система управления, для работы на токарном станке.

В основном они доступны в горизонтальной или вертикальной конфигурации. Оба могут иметь различную настройку оси.

Современные токарные станки с ЧПУ имеют 3, 4, 5 или более осей, что делает их идеальным выбором для обработки деталей сложной геометрии за короткое время цикла.

Они выполняют токарные операции с ЧПУ на материалах и используются для различных производственных целей, начиная от высокоточных деталей самолетов и заканчивая обычной кухонной утварью.

В зависимости от конфигурации токарные станки с ЧПУ могут использоваться для различных операций, таких как резка, сверление, формовка и токарная обработка.

Некоторые популярные токарные станки с ЧПУ: револьверный токарный станок, швейцарский токарный станок, токарные центры, комбинированные станки и т. д.

Рабочий процесс токарного станка с ЧПУ: 4 этапа Работа на токарном станке по дереву с использованием ручного режущего инструмента.

Токарные станки с ЧПУ требуют программного обеспечения для автоматизации процесса, исключающего необходимость взаимодействия с человеком в процессе выполнения.

Тем не менее, он предоставляет варианты карьеры, такие как программирование ЧПУ, с такими обязанностями, как понимание требований, интерпретация чертежа, проверка проекта и обработка файла проекта для окончательного исполнения.

От подготовки вашего проекта до его окончательного изготовления на токарном станке рабочий процесс на большинстве токарных станков с ЧПУ выглядит следующим образом.

Этап CAD (планирование проектирования)

Самым первым шагом в работе на токарном станке с ЧПУ является подготовка проекта, который точно воспроизводит конечный продукт.

Существуют различные программы САПР, такие как Blender, Catia, Autodesk Fusion 360 и т. д., которые можно использовать для создания 3D-проектов STL для токарных операций.

Несмотря на то, что все форматы файлов САПР можно использовать для обработки, может потребоваться некоторая постобработка, чтобы сделать их совместимыми с токарным станком с ЧПУ.

Как правило, формат файла IGES используется на токарных станках с ЧПУ, поэтому все файлы проекта должны быть преобразованы в формат IGES для выполнения процесса токарной обработки.

После того, как проект будет готов, вам нужно определиться с конфигурацией станка, который вы будете использовать для резки материала.

Фаза CAM (проект в код)

Подготовка проекта САПР для токарного станка с ЧПУ — это процесс, который включает преобразование проекта в G-коды, формат, который может считывать машина.

Существует множество различных типов токарных станков с ЧПУ, и каждый из них имеет особые требования в зависимости от количества осей.

На этапе CAM проект преобразуется в код с использованием специального программного обеспечения или ручного программирования.

Некоторыми популярными программами CAM, используемыми многими машинистами, являются CamBam, MeshCAM, EstlCAM, Mach4 и т. д.

В то время как ручное программирование требует хорошего понимания чертежа детали и соответствующих G-кодов.

Существуют различные редакторы G-кода, которые можно использовать для написания кода или изменения существующего кода.

Эти программные коды похожи на упорядоченные команды, которые сообщают станку с ЧПУ, что и как делать.

Программирование ЧПУ обычно выполняется квалифицированным оператором ЧПУ, инженером или дизайнером, имеющим опыт работы с этими станками.

Подготовка конструкции к токарной обработке — это процесс, включающий множество различных этапов. Первым шагом является определение желаемого материала, обычно дерева или металла.

В зависимости от материала и размера заготовки вы можете запрограммировать токарный станок с помощью индивидуальных G-кодов и M-кодов.

G-коды содержат настройки на основе смещения, которые используются для управления движениями токарного станка. К ним относятся G0, ускоренный режим, G1, скорость и т. д.

М-коды управляют дополнительными настройками станка, такими как включение/выключение подачи СОЖ, разжим патрона, подъем ловушки деталей и т. д.

Важные параметры для программирования токарного станка с ЧПУ

Обратите внимание, что токарный станок с ЧПУ определяет местоположение и размер заготовки на основе координат, заданных в программе.

Ниже приведены некоторые важные программные коды для токарных станков, которые обычно используются при программировании токарных станков.

Здесь мы контролируем как станок, так и его режущие инструменты. Режущие инструменты токарных станков включают различные типы инструментов с определенной геометрией, идеально подходящей для конкретного процесса обработки.

Хотя на токарных станках с ручным управлением и на токарных станках с ЧПУ используются аналогичные инструменты, существуют некоторые инструменты для токарных станков с ЧПУ, которые специально используются для обработки с ЧПУ, например торцевые сверла и многогранные токарные инструменты.

Ниже приведен пошаговый процесс настройки вашего токарного станка с ЧПУ для работы:

1. После включения токарного станка с ЧПУ первое, что нужно сделать, это установить инструмент на ноль. Здесь режущий инструмент возвращается в исходную точку по осям XY.
2. Затем установите заготовку на шпиндель. Материал, который вы используете, должен быть длиннее и шире, чем деталь, которую вы планируете изготовить.
3. Затяните патрон и зафиксируйте его. Далее вы можете установить инструменты.
4. Существует множество различных режущих инструментов для токарных станков. Тип режущего инструмента, который вам нужен, будет зависеть от материала, его твердости и области применения.
   1. Наиболее распространенными типами режущих инструментов являются быстрорежущая сталь (HSS), карбид вольфрама (TCT), кобальт и дисульфид молибдена (MoS2).
   2. Выбор инструментов также зависит от операций обработки, которые вы хотите выполнить.
5. После того, как заготовка и инструменты будут на месте, вы можете загрузить программный файл в контроллер станка.
6. Вы можете использовать встроенный файловый менеджер вашего токарного станка с ЧПУ, чтобы выбрать программу из локального каталога или отправить ее с компьютера.
7. После того, как программа импортирована, вы должны настроить коррекцию заготовки и инструмента.
   1. Вы можете точно настроить ось Z, вручную развернув заготовку на токарном станке и записав координаты.
   2. Для установки оси X можно вручную повернуть внешний диаметр заготовки и записать конечные координаты.
   3. Теперь у вас есть нулевое положение заготовки.
8. После выполнения всех вышеуказанных шагов вы можете запустить задание. Однако важно следить за процессом, чтобы избежать несчастных случаев.

Постобработка детали

Постобработка деталей, обработанных на токарном станке, состоит из черновой операции, за которой следует чистовая операция.

Черновые операции требуются только в том случае, если на детали есть лишний материал, который нельзя было удалить во время токарной операции.

Вы можете использовать токарный станок для выполнения этой черновой операции вручную или с помощью шлифовального круга.

Операция чистовой обработки выполняется для улучшения качества поверхности металлических деталей с целью получения более гладкой и блестящей заготовки.

Отполировать можно одним из трех способов: наждачной бумагой, абразивной пастой или полировальными пастами.

После завершения этих процессов деталь будет готова к использованию или к дальнейшим покрасочным работам.

Типы токарных станков с ЧПУ

Токарные станки с ЧПУ в основном можно разделить на горизонтальные и вертикальные токарные станки.

В токарно-карусельных станках заготовка и режущий инструмент лежат вертикально, а в токарно-карусельных станках они находятся в горизонтальном положении.

Вертикальные токарные станки с ЧПУ используются для обработки тяжелых деталей, а также оснащены приводными инструментами для фрезерования заготовки.

Горизонтальные токарные станки с ЧПУ используются практически для всех типовых операций. Они являются наиболее используемыми токарными станками и имеют простую операцию.

Помимо ориентации, токарные станки с ЧПУ также можно разделить по размеру на мини-токарные станки, средние токарные станки и полноразмерные токарные станки.

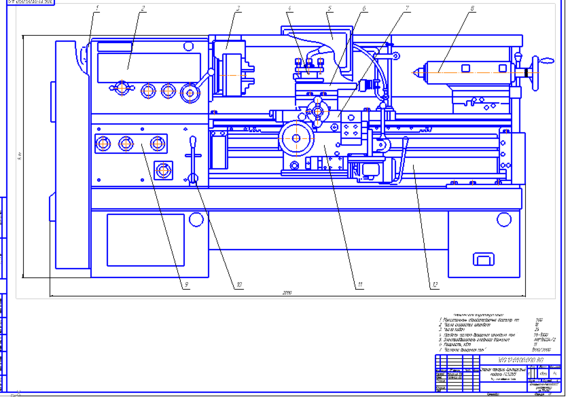

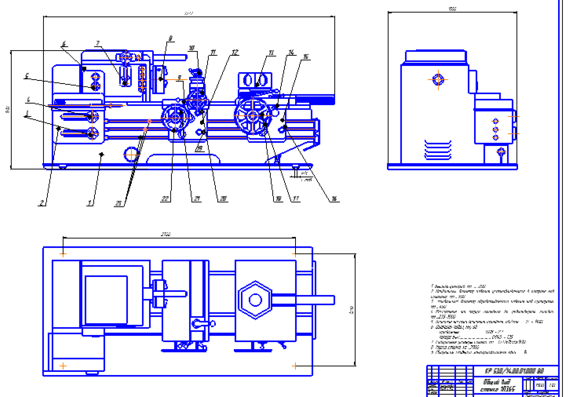

Части токарного станка с ЧПУ

Основные части токарного станка с ЧПУ состоят из блока управления, станины, передней бабки, задней бабки, держателя инструмента, рабочего держателя и т. д.

Передняя бабка

В основном передняя бабка на токарный станок расположен с левой стороны станка.

Шпиндель является основным компонентом передней бабки. Он поворачивает заготовку с помощью мощного шпиндельного привода.

Обычно на токарных станках с ЧПУ для привода шпинделя используются серводвигатели.

Задняя бабка

Задняя бабка используется в токарных станках с ЧПУ для осевой поддержки заготовки.

Обеспечивает дополнительную поддержку при работе с длинными заготовками.

Зажимное устройство

На токарных станках с ЧПУ для удержания заготовок обычно используются 3-х кулачковые гидравлические патроны.

Они могут удерживать полые и сплошные заготовки с помощью зажимных губок с наружным диаметром и внутренним диаметром.

В зависимости от формы заготовки используются и другие удерживающие устройства, такие как 4-х кулачковый патрон, цанга, планшайба и т.д.

Кроме того, токарные станки с ЧПУ также поддерживают такие аксессуары, как устройство подачи прутка, которое обеспечивает автоматическую подачу заготовки на токарный станок для непрерывной работы без необходимости участия человека.

Инструментальная револьверная головка

Револьверная головка — это часть токарного станка с ЧПУ, несущая инструмент. Он может хранить несколько инструментов, которые вы можете использовать для различных операций.

Может быть оснащен инструментами для токарной обработки, обработки канавок, нарезания резьбы и т. д., а также внутренними инструментами, такими как расточные оправки, сверла и т. д.

Станина станка

Станина станка представляет собой прочную металлическую конструкцию, движущиеся компоненты, такие как резцедержатель, задняя и передняя бабки.

В основном он изготовлен из прочных и прочных материалов, таких как чугун.

Блок управления станком (MCU)

MCU токарного станка с ЧПУ включает в себя контроллер, экран, входные переключатели и т. д. Контроллер является блоком обработки данных любого станка с ЧПУ.

Система MCU работает с программным обеспечением. Распространенными программными системами, используемыми на токарных станках с ЧПУ, являются FANUC, Hass, Siemens, Hydro-Dyne и Mitsubishi.

MCU можно подключить к компьютеру или использовать самостоятельно, в зависимости от своих возможностей.

Ножные переключатели

Ножные педали или ножные переключатели — это органы управления, которые операторы станков с ЧПУ могут использовать ногами.

Как правило, эти элементы управления позволяют быстро активировать и деактивировать заготовку и поддержку задней бабки.

Что нужно знать перед покупкой токарного станка с ЧПУ

Перед покупкой токарного станка с ЧПУ следует учесть следующее:

Предполагаемое использование станка

Рассмотрите материалы и инструменты, с которыми вы планируете работать. Это будет зависеть от операций, которые вы хотите выполнить, и деталей, которые вы хотите изготовить.

Например, если вы хотите нарезать резьбу в точеных деталях, вам понадобится токарный станок с ЧПУ с приводными инструментами.

Рабочая зона

Рабочая зона является важным фактором, который необходимо учитывать, так как он сильно влияет на то, что вы можете сделать.

Обратите внимание, что по мере увеличения рабочей зоны площадь основания машины также увеличивается. Поэтому убедитесь, что у вас достаточно места для машины.

Умеете ли вы работать на токарном станке с ЧПУ?

Работа токарных станков с ЧПУ существенно отличается от традиционных токарных станков.

Эти токарные станки состоят из компьютерного программирования, которое управляет различными действиями станка.

Поэтому для работы на токарном станке с ЧПУ необходимо знать рабочий процесс и программное обеспечение, используемое для его работы.

Вы можете либо учиться на ресурсах, предоставляемых производителями, либо получать помощь из руководств, составленных профессионалами.

Ременный привод или шпиндель с прямым приводом?

Если вам нужен короткий рабочий цикл, выберите токарный станок со шпинделем с прямым приводом. Он позволяет изменять скорость вращения шпинделя с помощью поворотного переключателя.

Шпиндели с ременным приводом требуют ручного переключения ремня между разными шкивами для изменения скорости вращения шпинделя.

Шпиндель с ременным приводом подойдет, если в вашем приложении требуется только стабильная скорость вращения в течение всего процесса обработки.

Скорость, мощность и крутящий момент

Скорость, мощность и крутящий момент, необходимые для токарного станка с ЧПУ, зависят от диаметра заготовки.

Как правило, заготовки большего диаметра обтачиваются с низкой скоростью и конфигурацией с высоким крутящим моментом.

Ваш бюджет

Цена машины также является важным фактором. Как правило, настольные и настольные токарные станки стоят дешевле, чем большие промышленные токарные станки.

Вам также следует учитывать дополнительные расходы, связанные с аксессуарами, инструментами, программным обеспечением, обслуживанием и т. д.

Поддержка

Уточните у производителя, какого рода поддержку вы можете от него ожидать. Большинство производителей предоставляют послепродажную поддержку со стандартной гарантией.

Выберите один с большим и активным сообществом, так как вы также можете получить помощь от других, использующих аналогичные машины.

Некоторые из лучших марок станков с ЧПУ, которые производят токарные станки с ЧПУ: TaigTools и Grizzly Industrial.

Применение токарных станков с ЧПУ

В основном они используются для токарной обработки дерева и металла.

С добавлением приводных инструментов на токарном станке с ЧПУ вы можете даже фрезеровать и сверлить отверстия на обрабатываемых деталях.

Токарные станки с ЧПУ можно использовать для изготовления различных предметов, таких как коленчатые валы, винты, стволы орудий, шпиндели, ножки стола, бейсбольные биты, инструменты для мастерских и другие подобные предметы.

Основным преимуществом токарных станков с ЧПУ по сравнению с другими станками является их высокое качество и быстрота обработки осесимметричных деталей.

Это делает их идеальными для серийного производства, где желательны большие объемы производства с коротким временем цикла.

Заключительные мысли

Токарные станки с ЧПУ наиболее часто используются для токарной обработки металлов. Они могут обрабатывать множество различных металлов и способны выполнять с ними самые разные операции.

Они обладают превосходной точностью и требуют меньше усилий оператора, чем другие станки, что сокращает время обучения и снижает стоимость одной детали.

Хотя они хорошо точат детали, важно также учитывать их ограничения.

Токарные станки, как правило, ограничиваются обточкой деталей, которые можно удерживать между центрами. Это означает, что они не могут вырезать формы из плоских заготовок или вытачивать неправильные формы.

Они также не очень хорошо подходят для глубокого сверления или нарезания резьбы, но отлично подходят для неглубоких резов в круглых заготовках.

Ручные токарные станки по дереву и металлу идеально подходят для простых операций обработки, где не требуется высокая повторяемость, тогда как токарные станки с ЧПУ обеспечивают высокую повторяемость даже для самых сложных форм.

Часто задаваемые вопросы (FAQ)

В чем разница между токарным станком с ЧПУ и токарным станком с ЧПУ?

Разница между токарными станками с ЧПУ и токарными центрами с ЧПУ заключается в том, что токарные станки с ЧПУ могут точить и придавать форму только цилиндрическим заготовкам. В то же время можно использовать токарные станки с ЧПУ для токарных и фрезерных работ.

Чем токарный станок с ЧПУ отличается от токарного станка с ручным управлением?

Токарные станки с ЧПУ — это машины с компьютерным управлением, использующие программу для управления процессом резки. Они могут работать с металлом и другими материалами с высокой степенью повторяемости, поскольку их можно запрограммировать на выполнение определенного шаблона. Ручные токарные станки управляются оператором с помощью ручных инструментов. Они не такие точные и мощные, как токарные станки с ЧПУ, но они более гибкие, поскольку могут выполнять различные операции без необходимости программирования.
