Описание, технические характеристики, схемы токарного станка ИЖ 1И611П

Содержание

1 Предназначение
2 Особенности
3 Эксплуатационные характеристики
4 Конструкция
5 Электрическое оснащение
6 Скачать паспорт

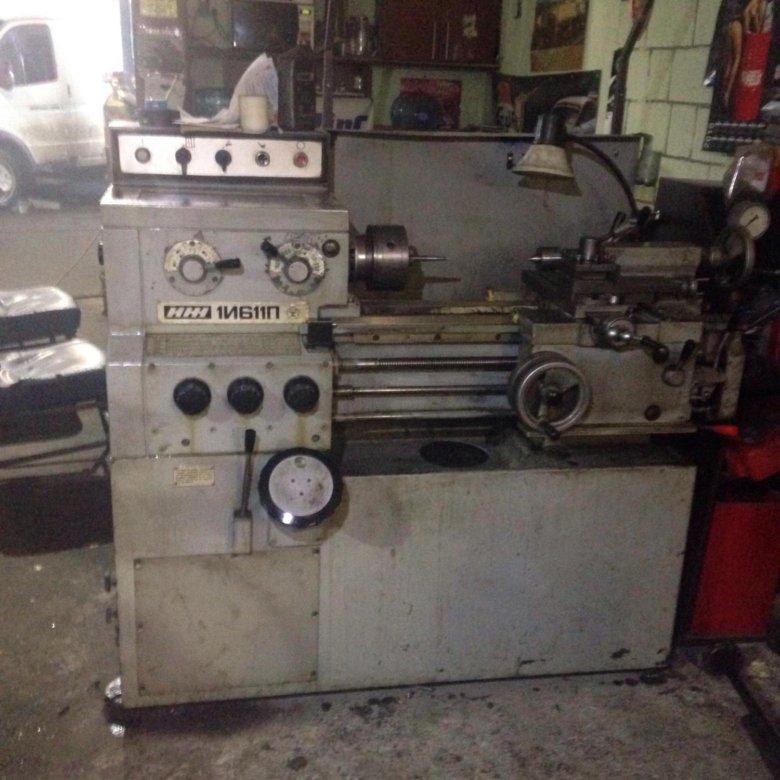

Токарный станок 1И611П позволяет обрабатывать детали как в патронах, так и в центрах. Он больше пятидесяти лет эффективно применяется на множестве производств. Данный аппарат стал настолько популярен благодаря тому, что он надежен, универсален, способен осуществлять высокоточное обрабатывание деталей.

Содержание

Предназначение
Особенности
Эксплуатационные характеристики
Конструкция
Электрическое оснащение
Скачать паспорт

Предназначение

Невзирая на тот факт, что 1И611П станок был изготовлен еще в шестидесятых годах прошлого столетия, его эксплуатационные показатели дают возможность применять для выполнения разнообразных операций. На станке возможно производить работы, связанные с обрабатыванием металлических деталей, например:

точение в кулачках, цангах, центрах;
фрезерование;
шлифовка внешних и внутренних участков;
обработка концевым инструментом, зафиксированным в патроне для сверления.

Параметры станочного устройства данной модели дают возможность осуществлять обработку деталей, имеющих форму цилиндра, конуса, выполнять нарезку разнообразной резьбы: метрической, дюймовой, модульной.

Особенности

Область использования любого станка зависит от его особенностей конструкции. Данный станочный агрегат располагает такими основными особенностями:

Множество скоростей и подач. Это предоставляет возможность рабочему подбирать оптимальный способ обрабатывания определенной детали.
Можно осуществлять фрезерование, обрабатывание концевым инструментом, шлифовку (как внутри, так и снаружи детали).
Коробка подач конструктивно похожа на агрегат, которым оборудуются фрезеровочные аппараты. Кроме того, имеется рукоятка смены скоростей, обеспечивающая удобство работы.
Передняя бабка располагает углами, которые закруглены. Это типично для аппаратов, которые производились в шестидесятые годы в СССР.
Направляющие аппарата достаточно прочны, предельно точны и долговечны. Обусловлено это тщательным их шлифованием при производстве устройства. Кроме того, станок оснащен независимым смазочным комплексом, питаемым от электрической гидростанции. Он обеспечивает смазывание направляющих.
Вмонтированная коробка скоростей дает возможность нарезать резьбу разного вида. Рабочему не нужно каждый раз менять шестеренки.
Преселективность коробки скоростей позволяет быстро и мягко переключать режимы.
Конструктивно аппарат устроен так, что обслуживать его заднюю часть нет нужды. В особенности это удобно для производственных помещений, имеющих небольшую площадь.
Имеется емкость с электрическим оснащением и контейнером для охлаждающе-смазочной жидкости.
В станок встроен контейнер для опилок металла. Если необходимо, его можно быстро опустошить.
Есть предохранитель, который препятствует перегрузкам механизма подач.
Аппарат оснащен верньером, предоставляющим возможность устанавливать с высокой точностью, насколько поперечно сместился суппортный элемент.
Скоростями устройства можно управлять мнемонически.
Головка резца закрепляется без промежутков, это обеспечивает высокую точность обработки.
Ходовой винт автоматически смазывается при формировании нарезки.
Узел шпинделя устроен так, что нет нужды демонтировать его при смене приводных ремней.

1 – станина, 2 – редуктор, 3 – насос системы смазки, 4 – насос системы охлаждения, 5 — панель включения двигателя главного движения и подачи СОЖ, 6 – задняя бабка, 7 – фартук, 8 – суппорт, 9 – резцедержатель, 10 – ручки управления коробкой подач, 11 — передняя бабка, 12 – цанговый зажим заготовок.

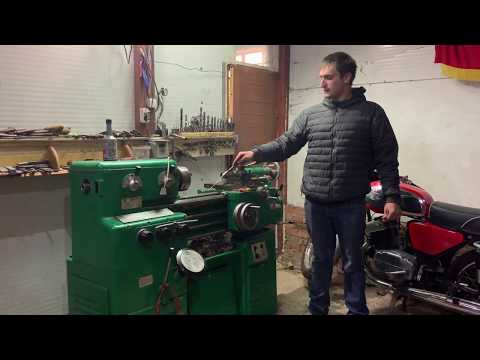

Рекомендуем изучить видео обзор по рукояткам управления:

Эксплуатационные характеристики

Наличие соответствующих технических характеристик 1И611П позволяет проводить обработку заготовки диаметром до 250 мм над станиной, до 125 мм – над суппортом. Максимальная длина элемента, который возможно обрабатывать, равняется 500 мм. Узел шпинделя способен крутиться с частотой 20-2000 об/мин. Диаметр сквозного шпиндельного отверстия – 25 мм, конус посадки относится к категории Морзе 5.

Ключевые характеристики:

класс точности – П;
максимальный диаметр детали над основанием – 25 см;
максимальный диаметр детали над суппортом – 12,5 см;
максимальная длина детали – 50 см.

Шпиндель:

радиус сквозного отверстия – 1,25 см;
максимальный радиус прутка – 1,2 см;
частота прямого кручения – 20-2000 оборотов в минуту;
величина внутреннего конуса – Морзе 4.

Коробка скоростей:

максимальная длина хода каретки – 50 см;
пределы продольных рабочих подач – 0,001-0,18 см/об;
пределы поперечных рабочих подач – 0,0005-0,09 см/об;
пределы шагов создаваемых метрических нарезок – 0,02-4,8 см;
пределы шагов создаваемых дюймовых нарезок – 0,05-2,4 см;
пределы шагов создаваемых модульных нарезок – 0,02-3 см.

Электрическое оснащение:

число электромоторов – 3;
мощность электромотора основного привода – 3000 Вт;
вид электромотора основного привода – АОЛ2-32-4;
мощность электромотора гидростанции – 80 Вт;
вид электромотора гидростанции – АОЛ-012-4;
мощность электродвижка охлаждающего насосного устройства – 50 Вт;
вид охлаждающего насосного устройства – ПА-22.

Токарный станок ИЖ 1И611П имеет такие габариты – 177 x 97 x 130 см. Весит устройство 1,12 т.

Подобные параметры геометрии и веса дают возможность применять этот станочный аппарат для оборудования маленьких мастерских, производственных цехов, ремонтных отделений. Главное назначение станка – выполнять получистовую и чистовую обработку деталей на единичном и мелкосерийном производстве.

Кинематическая схема

Конструкция

В 1И611П есть 4 основных конструктивных узла:

1. Передняя бабка. В середине ее располагается шкив, посаженный на гильзу. Этот шкив, который заставляет вращаться узел шпинделя, соединен с редуктором с помощью четырех клиновых ремней. От приемного шкива узел шпинделя принимает двенадцать режимов кручения через муфту с зубцами. Еще двенадцать подач передается посредством перебора. Подключение муфты с зубцами, перебора выполняется посредством особой рукояти, располагающейся с правого бока передней бабки. Для того чтобы перебор и муфта никогда одновременно не заработали, передняя бабка оснащена узлом блокировки. Также она оборудована агрегатом, который увеличивает шаг создаваемой нарезки, и трензелем, передающим кручение на гитару.

Редуктор. От него зависит частота кручения узла шпинделя. Заключает в себе четыре оси, на которых установлены шестеренки различного размера. Редукторным приводом является основной электродвижок станка, который соединен с редуктором посредством фланцев. Благодаря плоским направляющим редуктор передвигается по тумбе. Он фиксируется на ней посредством болтов. Ременное натяжение возможно изменять. За переключение режимов вращения отвечает преселективный агрегат, который управляется специальным маховиком.

Гитара. Монтируется на левой стороне коробки подач. Для формирования большей части видов нарезки заменять шестеренки гитары не нужно. Если нужно создать нарезку увеличенной точности, монтируют сменные шестеренки, дающие возможность обрабатывать детали, не используя коробку подач. Для того чтобы правильно установить показатели гитары, необходимо изучить паспорт оборудования.

Коробка подач. Данная часть аппарата конструктивно закрыта. Характеристики коробки подач предоставляют все возможности создавать метрическую нарезку с шагом 0,02-4,8 см без применения комплекта сменных шестеренок.

Подробный разбор устройства в видео:

Электрическое оснащение

Изучая схемы 1И611П, стоит упомянуть об электрооборудовании аппарата. От него зависит функционирование станка. Основными компонентами электрической схемы считаются 3 электрических мотора, отвечающих за основное перемещение, смазывание деталей устройства, подачу охладителя.

Все моторы асинхронного типа питаются от электросети тремя фазами. Электрическое оснащение подключается к электроснабжению при помощи пакетного выключателя.

Запуск движка, включающего насос для подачи смазки к частям станка, осуществляется посредством магнитного пускателя. Лишь после запуска мотора и насосного устройства можно запускать движок основного перемещения. Для этого применяется рукоять валика, который связан с конечным выключателем. Рукоять возможно установить в положение «Вперед» либо «Назад».

Электромотор насосного привода охлаждающей системы возможно запустить, если работает смазочный комплекс. Движок запускается посредством выключателя с маркировкой «ВН». В электрической схеме 1И611П предусмотрено 2 выключателя. «ВО» позволяет локально освещать область обрабатывания, «КТ» – притормаживать основной электродвижок при переключении редукторных шестеренок.

1И611П представляет собой распространенный на вторичном рынке аппарат. Это недорогой станок, посредством которого возможно производить множество токарных работ. Прекрасные характеристики эксплуатации, отличная надежность, точность обрабатывания – ключевые достоинства данного оборудования.

Скачать паспорт

Паспорт токарно-винторезного станка 1И611П
