Токарный станок по дереву СТД-120: технические характеристики

Токарный станок по дереву СТД 120м часто можно увидеть в школьных мастерских и в столярнях профильных училищ. Ключевой его задачей является обучение учеников или студентов характеру и принципам работ со станками, особенностям обработки деревянных заготовок. В то же время данный аппарат имеет неплохие технические характеристики,  которые делают его полезным даже на небольших деревообрабатывающих предприятиях.

  1. Описание
  2. Особенности конструкции
  3. Технические показатели
  4. Преимущества и недостатки

Описание

Этот токарный станок может выполнять следующие функции:

  1. Порезку.
  2. Точение.
  3. Сверлильные работы.
  4. Создание канавок.
  5. Обработку торцов заготовок.

Чистовые работы на данном станке выполняют на высоких скоростях, при помощи токарных резцов или других инструментов абразивного типа. Заготовки можно обрабатывать и в черновом режиме. Для этого следует переключить аппарат на низкие обороты и задействовать полукруглую стамеску. Более детально о дополнительных функциях станка можно узнать из его паспорта.

Кроме перечисленных выше характеристик, данный агрегат обладает и другими особенностями, которые обусловливают специфику его применения:

  • Станок оснащен местным освещение, которое значительно ускоряет работу и делает ее более безопасной.
  • Удобность в использовании кнопочного блока была достигнута благодаря его размещению на передней бабке.
  • Для устранения производственных отходов конструкцией станка предвидена возможность установки пылеотсасывающего блока. Примечательно, что один такой блок можно устанавливать сразу на два аппарата.
  • Станок оснащен защитным ограждением со специальным окном для наблюдения за рабочей зоной станка. Окно сделано из эластичного прозрачного пластика. Благодаря такому решению удалось защитить большую часть тела оператора.
  • Интенсивность вращения обрабатываемой детали можно менять посредством переброски ремня по разным ручьям вала. Стоит отметить, что блок, в котором осуществляется переброска, защищен от проникновения во время работы мотора.

Благодаря простоте в использовании и высокому уровню безопасности данный аппарат отлично подходит для обучения начинающих столяров. С другой стороны, эти характеристики никак не мешают использовать станок на небольших предприятиях и в домашних мастерских.

Особенности конструкции

На рисунке изображены особенности строения аппарата.

  1. Электромотор.
  2. Кнопка-выключатель.
  3. Передача.
  4. Шпиндель. Узел выполнен из стали в форме вала. На правой стороне шпинделя сделана резьба для установки патрона и других приспособлений, а на левой – установлен приводной шкив с двумя ступенями, который приводится в движение через клиноременную передачу от электромотора. Управление шпинделем осуществляется с панели передней бабки.
  5. Бабка передняя. Корпус данного узла сделан из чугуна с расточкой под два подшипника радиально-сферического типа. Передняя бабка выполняет функцию крепления обрабатываемой детали и передает ей вращательное движение.
  6. Кнопочная система. Данный узел станка позволяет оператору управлять его работой. Как видно на рисунке, кнопочный блок установлен на передней бабке.
  7. Местное освещение.
  8. Корпус.
  9. Подручник.
  10. Экран защитный. Значительно снижает риск получения травмы во время работы с устройством. В то же время благодаря смотровому окну оператор наблюдает за рабочей зоной и хорошо видит, как следует обрабатывать деталь.
  11. Ручка для фиксации.
  12. Ограждение. Данное защитное приспособление закрывает механический узел электромеханического привода. Система оснащена автоматической блокировкой отодвигания крышки во время работы, чтобы не допустить попадания пальцев оператора в механизмы привода. Если попытаться открыть крышку во время работы станка, то электромотор мгновенно остановится.
  13. Бабка задняя.
  14. Маховик.
  15. Станина. Узел изготовлен методом литья с применением элементов опоры, что существенно повышает надежность и срок эксплуатации устройства. Станина устанавливается на основе и плотно крепится к ней. В противном случае точность обработки заготовок будет существенно снижена из-за вибраций во время работы.
  16. Опора.
  17. Фиксирующая гайка.
  18. Пиноль.
  19. Центр.
  20. Ручка тормоза.
  21. Каретка.
  22. Гайка двухрожкового типа.
  23. Платформа деревянная.
  24. Бруски-опоры.
  25. Щель для производственных отходов.

Электрическое оборудование станка рассчитано на работу от трехфазной сети с током переменного типа и напряжением 380 В. Для нормальной работы автономного освещения станка, в узле управления аппаратом установлен специальный трансформатор, который преобразует напряжение в соотношении 380/24.

Мотор у станка асинхронного типа, а управление его работой осуществляется с панели на передней бабке. Подключать станок к сети и налаживать его работу должен опытный мастер, только после этого следует приступать к эксплуатации станка в обычном режиме.

Технические показатели

Токарный станок стд120м обладает довольно хорошими техническими показателями, особенно учитывая его специфику и габариты:

  • длина – 125 см;
  • высота – 55 см;
  • ширина – 57,5 см;
  • вес – 100 кг.

Ключевые параметры обрабатываемых заготовок:

  1. Предельная длина детали, которая устанавливается в центрах – 50 см.
  2. Максимальный диаметр детали – 19 см.
  3. Предельная длина точения – 45 см.

Показатели шпинделя:

  • количество скоростей – 2;
  • скорость вращения – 1100-2150 об/мин.

Стоит отметить, что высота центров станка составляет 12 сантиметров. Электрооборудование работает с напряжением 380 В и частотой 50Гц. На аппарате установлен только один электродвигатель с номинальной мощностью в 0,4 кВт.

Видео: точение ручки для напильника на токарном станке по обработке древесины СТД 120М.

Преимущества и недостатки

Рассуждая о плюсах и минусах станка СТД 120м, следует учитывать, что он в первую очередь был создан в обучающих целях, и то, что его используют еще и на некоторых мелких предприятиях уже свидетельствует о качестве его сборки и функциональных возможностях. Кроме этого, к преимуществам станка относят:

  1. Длительное время эксплуатации. Простота конструкции сама по себе дает возможность агрегату работать длительное время, но если за всеми узлами станка буде осуществляться тщательный и своевременный уход, то период эксплуатации станка возрастет в разы.
  2. Относительно небольшие габариты. Это особенно важно для учебных аудиторий, в которых необходимо устанавливать сразу несколько аппаратов.
  3. Высокий уровень безопасности. Незаменимое качество для любого устройства, с которым работают новички. В то же время высокий уровень защиты никогда не будет лишним для тех, кто уже имеет опыт работы и решил приобрести данный станок для собственных нужд.
  4. Полноценность обучения токарному делу на этом станке гарантируется наличием всех необходимых приспособлений и функций.

Как и у любого другого устройства, у данного аппарата есть ряд недостатков:

  • Невозможность подключения к сети с напряжением в 220 В значительно ограничивает сферу применения агрегата.
  • Довольно небольшие параметры обрабатываемых заготовок снижают функциональность устройства.
  • Наличие у аппарата только двух скоростей неблагоприятно сказывается на качестве обработки деталей.



Republished by Blog Post Promoter

Токарный станок СТД-120М по дереву

СТД-120М – это токарный станок по дереву, предназначен для обработки малогабаритных элементов из разных сортов древесины. Агрегат имеет выгодные отличающие его от предшественника особенности, заключающиеся в том, что критические рабочие зоны защищены ограждением, оборудованы локальным освещением. Кроме того, модернизирована основная электрическая схема, предусмотрена система снижения вибрации и уровня шума, разработана установка по удалению пыли и стружки механизированным способом.

Назначение

Станок школьный токарный СТД-120М используется для легкой обработки дерева путем центрального взаимодействия, с применением планшайбы и патрона, а также для произведения элементарного сверления. К его функционалу относится следующее:

  • Заточка цилиндрических и профильных вращающихся элементов.
  • Способность торцевать, закруглять и отрезать заготовки под разными углами.
  • Выполнение точения по отмеченному профилю.
  • Сверление.
  • Обработка плоских поверхностей диаметра в декоративном и профильном плане с использованием планшайбы.

В действующее состояние СТД-120М приводится посредством пуска электрической силовой установки. Мотор размещен в левой части агрегата. Крутящий момент передается через ременное взаимодействие. Этому процессу способствует пара шкивов: первый установлен на валу двигателя, второй монтируется на шпинделе фронтальной бабки.

Обустройство

Станок СТД-120М имеет некоторые особенности устройства, а именно:

  • Скоростной режим вращения преобразуется при помощи перекидывания ремня на определенные пазы валов.
  • Контролирующий узел с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению в процессе работы.
  • Насадки шпиндельного типа могут меняться, они включены в стандартный комплект оборудования.
  • Рабочая зона защищена дополнительными шторами с прозрачными окнами.
  • Удалить стружку и прочие засорители можно с помощью дополнительно подключаемого очистного блока.

Повысить точность проводимых операций позволяет специальное освещение, работу которого контролирует трансформатор понижающего типа. Электрическая блокировка конструкции ременной передачи с выключателем увеличивает эксплуатационную безопасность.

Фронтальная бабка агрегата

Этот узел токарного агрегата СТД-120М используется для монтажа и фиксации заготовки с последующей передачей ей вращательных моментов. Данный элемент состоит из цельнолитого чугунного корпуса открытого типа. В нем расточены по осям пара отверстий, служащих для размещения радиальных, сферически выполненных подшипников.

Рабочий шпиндель – это фасонный вал из стали, имеющий справа резьбу для монтажа патрона, шайбы и прочих спецнасадок, фиксирующих и обрабатывающих заготовку. Слева на конце имеется двухступенчатый привод типа шкива, активирующийся посредством клиноременной передачи от электромотора. По обе стороны передней бабки оборудованы люки с войлочным набивочным материалом. Пуск и стопор шпинделя осуществляется при помощи блока управления, размещенного на корпусе.

Задний элемент

Эта часть станка СТД-120М обеспечивает опору при обслуживании длинных изделий, а также закрепление патрона, непосредственно сверл и прочего инструментария. Задний элемент устройства состоит из остова и пиноли, скользящей по направляющим пазам корпуса.

С одного бока подвижной гильзы предусмотрено отверстие, отрегулированное на конус, куда помещается задний упор, патрон либо сверло с соответствующим концевиком. С противоположного бока путем прессовки вставлена втулка, имеющая внутреннюю резьбу. Установочный винт обеспечивает легкое перемещение пиноли и предохраняет ее от вращения вокруг собственной оси.

Элемент перераспределения вращательного момента совмещен с резьбовой втулкой, на одном краю которого установлен маховик, зафиксированный гайкой. Крепление пиноли в требуемом положении осуществляется зажимной ручкой. Фиксация задней бабки производится при помощи гайки, сухаря (шайбы) и болта. Для смазки рабочих элементов в корпусе предусмотрены специальные отверстия.

Основные и съемные приспособления

Станок по дереву СТД-120М оснащается несколькими основными элементами, а именно:

  1. Трезубцем, служащим для закрепления обрабатываемой детали. Он имеет с одного конца форму конуса, идентичную шпинделю. Второй край элемента выполнен в виде вилки с тремя зубцами. Фиксируется заготовка путем помещения намеченного паза непосредственно в трезубец, после чего второй конец зажимается в пиноли задней бабки.
  2. Чашечным патроном, представляющим собой деталь, имеющую с одной стороны цилиндрическую внутренность, а с другой — конический хвостовик, служащий для установки в шпиндельную часть фронтальной бабки. Круглую сторону заготовки плотно помещают в патронную полость либо зажимают болтами.
  3. Если обрабатываемое изделие имеет многогранную форму, используется тисочный патрон.
  4. Кроме того, токарный станок СТД-120М может оснащаться патронами с тремя или четырьмя кулачками. Они служат для закрепления деталей за наружную часть. Самоцентрирующиеся элементы имеют независимое перемещение кулачка, что позволяет ускорить обработку и повысить ее эффективность.

Электрооборудование и технические параметры

Касательно электрического оборудования токарного агрегата, можно отметить, что здесь имеется подключение к сети переменного тока с тремя фазами (380 В) с нейтралью, которая наглухо заземляется. В распределительном шкафу также есть осветительный трансформатор.

Технические характеристики станка приведены в таблице:

Наименование агрегата

Станок токарный по дереву СТД-120М

Высота центров (см)

12

Максимальная длина детали, обрабатываемой в центрах (см)

50

Предельный диаметр обслуживаемых заготовок (см)

19

Длина точения заготовки по максимуму (см)

45

Обороты при вращении шпинделя в минуту

2

Частота (об/мин)

2350/ 2050

Питающая сеть (В/Гц)

380/50

Число электромоторов

один

Номинальная мощность двигателя (Вт)

400

Длина/ширина/высота агрегата (см)

125/57,5/55

Вес (кг)

100

Эксплуатационные особенности

Станок токарный по дереву СТД-120М не относится к категории профессионального оборудования, основное его предназначение – ознакомление учащихся с азами работы токаря. К нему предъявляются повышенные меры по безопасности.

Чтобы обеспечить устойчивость обрабатывающего инструмента, основание лучше делать стальным или бетонным. Его высота должна быть не менее 60 сантиметров.

Кроме того, следует учитывать некоторые эксплуатационные особенности:

  • Заготовка из дерева должна быть без трещин и сучков.
  • Влажность детали допускается не выше 20 процентов.
  • Большие элементы необходимо обрабатывать на минимальном скоростном режиме.
  • Не реже чем один раз год или после пятисот часов эксплуатации нужно смазывать движущиеся элементы, проверять оборудование на наличие деформации и неисправностей.

Перед выполнением ремонтных работ и обслуживанием станка следует изучить его устройство, а также детально ознакомиться с руководством по эксплуатации.

Вывод

Рассматриваемый токарный агрегат предназначен для обработки деревянных заготовок и сверления отверстий. Основное его предназначение ­– домашнее использование, обучение начинающих специалистов и школьников. При эксплуатации оборудования необходимо соблюдать меры предосторожности и следовать рекомендациям, указанным в инструкции.

Автор:

Евгений


Похожие статьи

Кто и как усовершенствовал свой стд 120. Описание станка СТД120М. Для черновой обработки древесины


У многих любителей есть настольный токарный станок по дереву СТД-120 или его модификации. Есть такие станки в школьных мастерских. Наличие такого оборудования дает возможность как юному домашнему мастеру, так и опытному мастеру создавать из дерева оригинальные, красивые точеные изделия декоративно-бытового назначения.

Станок деревообрабатывающий токарный СТД-120 или его модификации. Есть такие станки в школьных мастерских. Наличие такого оборудования дает возможность как юному домашнему мастеру, так и опытному мастеру создавать из дерева оригинальные, красивые точеные изделия декоративно-бытового назначения.

По паспортным данным станок предназначен для обработки заготовок длиной до 450 мм и диаметром до 240 мм. Однако на практике может возникнуть необходимость изготовления деталей больших размеров (например, балясин для лестниц, ножек столов, декоративных тарелок, посуды и т.п.).
И тогда возможностей машины для реализации идей не хватает и встает проблема модернизации оборудования.

С этой целью я внес ряд изменений в конструкцию станка, что позволило обрабатывать детали вдвое большей длины или вдвое большего диаметра.

Модернизация указанного оборудования в школьной мастерской проводилась по двум вариантам.

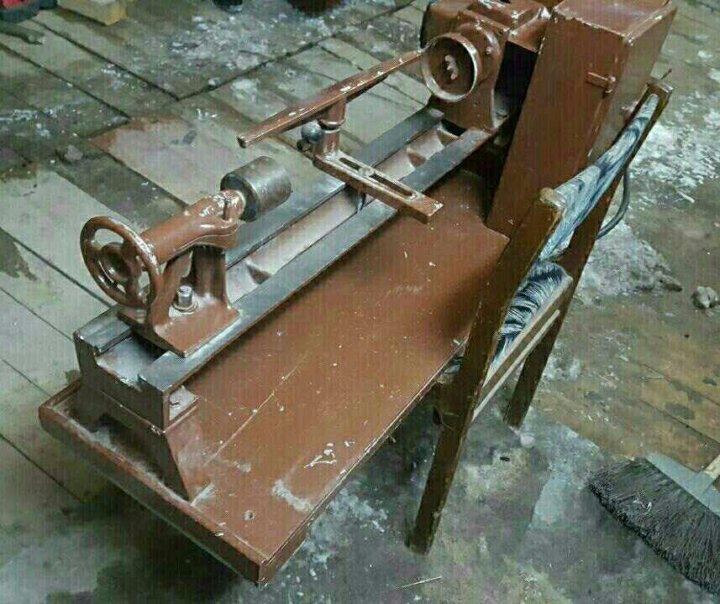

Работу по первому варианту трансформации начали с того, что отсоединили деревянную основу от станочных опор и, сняв заводские обрезные рейки, удлинили ее на 600 мм (хотя можно было бы сделать новую – сплошную), оставив ширина и толщина без изменений. с помощью фанерного шипа на клей, промазав им торцы досок. Для более надежного соединения частей основания с его подошвой по краям на всю длину (1850 мм) приклеил и прикрутил саморезами бруски сечением 50х20 мм.

Снизу к виброгасящим планкам прикрепил шесть резиновых амортизаторов 50х50х5 мм (по углам и два на стыке частей основания).

Левую часть станка с передней бабкой установили на прежнее место, закрепив один ее конец (левый) на штатной опоре. Под правый конец этой детали я подставил дополнительную самодельную деревянную опору, приклеив ее подошву к основанию и закрепив посередине длинной шпилькой М12 длиной 170 мм.

Правую часть станка (с задней бабкой) сместили почти на противоположный конец удлиненного основания и закрепили здесь так же, как и левую часть: один конец (задний) на штатной опоре, другой (передний ) на самодельной деревянной подставке. Но перед фиксацией тщательно выверил взаимное положение обеих деталей: чтобы направляющие находились на одной прямой, и, соответственно, центры находились на одной оси. В противном случае возможно значительное биение заготовок при их обработке.

Второй вариант модернизации проводился на другом станке СТД-120 (даже если он неисправный, лишь бы направляющие и хотя бы одна опора были целы).

Основание машины удлиняется так же, как было описано ранее (или берется цельное).

Направляющие (станина) вырезаются только на одном станке и используется только правая его сторона вместе со штатной опорой. При этом ее (правую сторону) поворачивают на 180° и стягивают опоры обеих машин болтами М8 через отверстия в них. Правые концы состыкованных направляющих устанавливаются на опору, вынутую из-под передней бабки второго станка (при отсутствии таковой изготавливают новую по чертежу, приведенному для первого варианта модернизации станка).

Настройка станка – установка направляющих и обеспечение совмещения центров передней и задней бабок – производится так же, как и в первом варианте модернизации.

Для модернизированного аппарата как для первого, так и для второго варианта может потребоваться другой наконечник. Вы можете сделать это самостоятельно. Консоли нового цевья аналогичны, но длиннее. Вместо регулятора высоты по обе стороны от ручника установлены стойки с кронштейнами, а вместо упора установлена ​​длинная деревянная планка. Высота штанги (а значит, и точки опоры инструмента) регулируется с помощью нескольких просверленных на ее концах парных крепежных отверстий. Консоли нового подлокотника крепятся не к поручням кровати, а к деревянному основанию болтами М12.

При обработке коротких заготовок большого диаметра (например, при изготовлении чашек, подносов и т.п.) поперек направляющих монтируется штатный упор для рук.

Материальные и временные затраты на переделку станка незначительны, а его возможности после модернизации становятся почти такими же, как у стационарных напольных машин.

Если такая модификация машины заинтересует и будет использоваться кем-то из читателей, то автор будет считать свою задачу выполненной.

Это старая история. Еще до появления токарного станка по металлу были мысли о самостоятельном изготовлении токарного станка по дереву. Его конструкция проста, и он не очень требователен к точности. Большая часть материала была на месте, но отсутствовала только задняя бабка. Из-за нее создание машины постоянно откладывалось. Да и вообще особой потребности в этой машине не было. Несколько раз приходилось точить деревяшки на металлообрабатывающем станке. Хоть это и не рекомендуется делать, но очень нужно. Проблема при работе с деревом на токарном станке по металлу заключается в том, что по окончании работы очень долго и сложно удалить древесную пыль. И если не чистить станок тщательно, то со временем его точность будет падать, будет преждевременный износ направляющих и других деталей, где будет скапливаться пыль. Поэтому я решил купить. Сначала я даже просто хотел посмотреть, кто что производит и продает. При просмотре потребность в машине как-то сама собой определилась. Суть в том, что вы должны принять это.

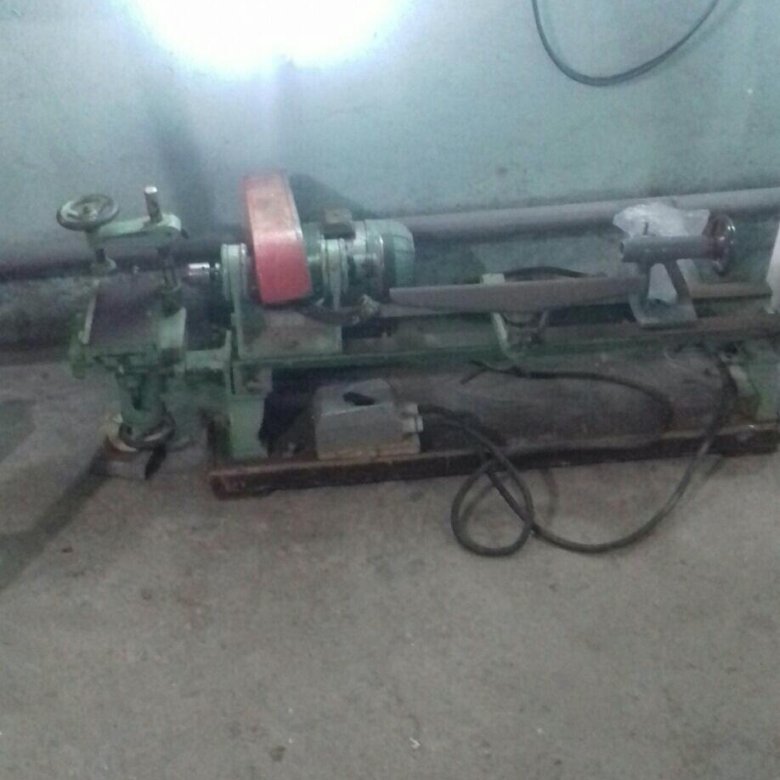

В этот раз я решил не вкладывать деньги в развитие экономики Китая, а приобрести инструмент родом из СССР. Самый распространенный и доступный станок СТД-120М. Они проводят обучение в школах и специализированных профессиональных училищах. Это то, что он начал искать. Искать это, конечно, громко сказано, скорее выбирать из вариантов, предложенных на интернет-барахолках и форумах. Пока есть из чего выбрать. Много уходит в металлолом, но часть все равно возвращается. Моя задача была – найти наименее убитую машину, в максимально возможной комплектации и за наименьшие деньги. На момент спонтанного поиска в зоне досягаемости было около четырех предполагаемых экземпляров. В одном объявлении была возможность выбрать машину из нескольких. Вот куда мы пошли.

Подъехали к одному из ГСК, обычный стальной гараж. Мы идем. Весь гараж завален машинами. Тут и ТВ6 и НГФ-110 и СТД 120 и тиски слесарные, фрезерные. ЗППП лежат навалом. Из-за этого у некоторых экземпляров деформируются электрические шкафы и кожухи ремней. У одной машины была сломана крышка охлаждения двигателя. Мы выбрали самый идеальный из имеющихся. Доделали как могли. Вроде бы нашли главное, это наконечник и заднюю бабку. Из приспособлений для фиксации и обработки заготовок только корпус с вилкой по центру. Идет в первый раз. А все остальное можно сделать на существующих машинах. Погрузили покупку в машину, расплатились с продавцом и поехали в Обратно. Привезли машинку в гараж.

Задняя бабка с конусом Морзе N2. Что неплохо. Для него есть аксессуары. Бабушка без центра. Впервые можно использовать освободившийся невращающийся центр от станка JET BD-920W. Он все еще крутится. По ходу переборки посмотрим состояние самой передней бабки.

Подлокотник широкий с колхозной базой, в дополнение к ней есть оригинальная база. К наконечнику потребуется изготовить специальную шайбу, болт и ручку для фиксации на станине. Также к основанию ручника нужно будет сделать втулку и ручку блокировки высоты.

Мы были очень удивлены, когда открыли крышку, закрывающую ременный привод. Во время выбора машины, в эту мы забыли заглянуть сюда. Здесь есть несколько проблем: отсутствует один шкив, отсутствует ремень и вдобавок ко всему не вращается вал двигателя. Это могло быть неприятностью, если планировалось восстановить машину до исходного состояния (но планы немного другие), в худшем случае – если сгорели обмотки двигателя. А шкивы все равно будут переточены и, следовательно, ремни будут другими.

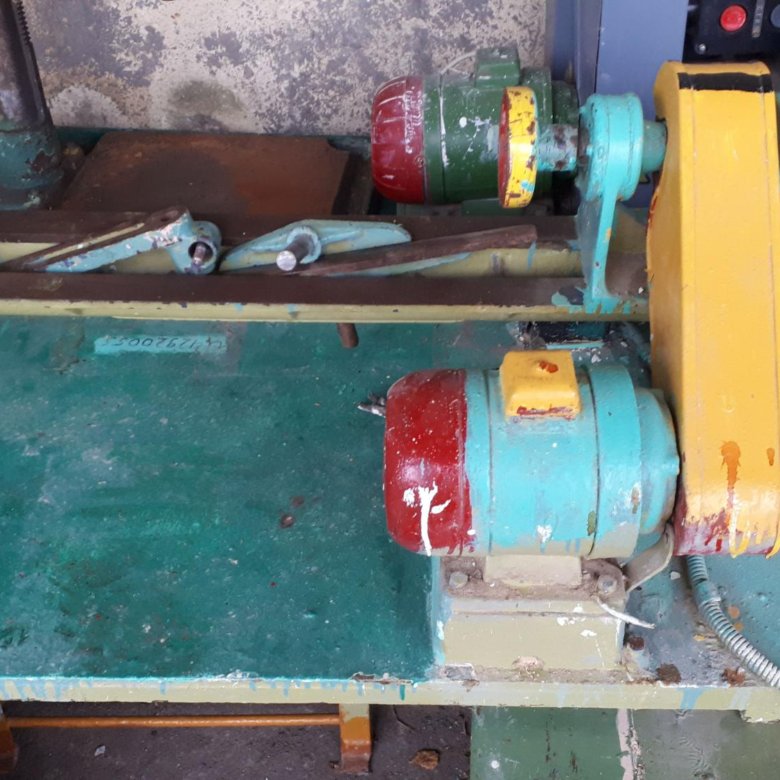

Электродвигатель со стороны заводской таблички.

Паспортная табличка двигателя. Электродвигатель аол 21-23ф. Выпуск 1986 года.

Электрошкаф. Предохранителей нет. Это тоже не проблема. Будет современная система защиты. В остальном все на месте. Эта модификация машины без машинной лампы, а значит, при ее наличии должен быть еще и дополнительный трансформатор для питания. В общем, скорее всего для работы двигателя придется установить “частотник”. Это позволит обойтись более простыми шкивами и даст возможность плавно регулировать скорость вращения.

Из станка сразу уберем ограждения зоны раскроя. Еще во времена моего школьного обучения, когда у нас были уроки труда, такой опции на станках не было. Я вообще понятия не имею, как с ним работать. Думаю, из соображений безопасности для новичков это необходимо. Машина без забора. Вот так это выглядело в мое время, когда у меня была работа в школе.

Кто не прогуливал уроки труда, прекрасно помнит школа Деревообрабатывающий станок СТД-120М. Это приспособление изначально предназначалось для обучения детей основам работы по дереву.

Благодаря ему человек получает все необходимые навыки для точения снаружи будущих деталей и пазов внутри. Было бы неплохо иметь такую ​​машину в своем гараже, чтобы не покупать домашнюю мебель, а сделать ее своими руками.

Кроме того, благодаря этому оборудованию можно создавать красивые украшения из дерева для фасада или интерьера дома. Давайте посмотрим, что из себя представляет станок СТД-120М.

В советское время деревообрабатывающий станок имелся во всех без исключения школьных мастерских и ПТУ.

Благодаря этому блоку студенты и школьники получили основы работы с деревом, чтобы в дальнейшем при определении профессии иметь навыки, позволяющие осваивать более сложное технологическое оборудование.

СТД-120М не просто учебная машина

Но и используется для удовлетворения потребностей небольших столярных мастерских, а так же народных умельцев для решения бытовых задач. Примечательно, что если вы покупаете новый такой станок, то потребитель получает помимо оборудования всю линейку необходимых инструментов для работы на нем.

В том числе

Стамески

Специальные резцы по дереву

Прочие абразивные инструменты

СТД-120М позволяет оператору

резать древесину;

Подвернуть края заготовки;

Выполнение обрезки будущего изделия из дерева;

Сверление внутренних отверстий;

Сделать канавки для придания особой формы.

Первичная обработка древесины осуществляется при малых оборотах вилки, на которую крепится сырье. По мере снятия верхнего слоя оператор сам выбирает необходимую скорость вращения.

Здоров! Благодаря пульту управления СТД-120М может регулировать скорость вращения, чтобы более эффективно обрабатывать древесину. При слишком высоких скоростях и неумелом использовании он может треснуть.

Во избежание растрескивания древесины следует аккуратно работать стамесками. Данное оборудование не предназначено для приложения чрезмерной силы. Задавая вращение и плавно перемещая рельсы, пользователь получает возможность быстро и точно поворачивать самые разные фигуры.

Основное назначение станка

Обработка мелких предметов будущей мебели или предметов декора. Машина имеет освещение, а также защитный экран, что позволяет защитить зрение оператора от повреждений. Лампа дает возможность работать в любое время. Тренога ламы гибкая, что позволяет крепить ее так, чтобы ориентация светового потока обеспечивала освещение там, где нужно плотнику.

Совет! В конце статьи видео как быстро выточить рукоять для инструмента на станке СТД-120М.

Технические характеристики

СТД-120М полный комплект.

Станок поставляется с

Все, что вам нужно для основных токарных работ по дереву. В комплект, идущий в комплекте со станком, входят инструменты для:

  • токарной обработки;
  • сверление;
  • Резка и резка деревянных изделий;
  • А также обрезки.
Шпиндель

Установленный на патроне оператор должен выполнять обработку концов. Осуществляется кукольником или другими инструментами, предназначенными для резки древесины. Установка заготовки в станок осуществляется с помощью киянки.

Для грубой резки древесины

Используется Рейер. Это полукруглая фреза, позволяющая удалить большое количество ненужного слоя. Он установлен на подлокотнике, который регулируется винтами. Он должен быть установлен на расстоянии не менее 3 мм от вращающейся заготовки.

Станок имеет специальную вилку-трезубец

, которая удерживает будущий элемент мебели в правильном положении.

Pinole

Это деталь на задней бабке станка, которая приводит во вращение часть, закрепленную в оборудовании.

Этот способ фиксации заготовки должен использоваться при изготовлении
  • Ручки для инструментов;
  • Скалки и другие кухонные принадлежности;
  • Ножки для стульев или табуретов.

В установке используется ременная передача, а благодаря возможности накидывания на тот или иной вал вы получаете возможность регулировать скорость вращения заготовки.

Если вашей целью является шлифовка пластины или другого приспособления с большим внешним диаметром, станок имеет планшайбу и диски с винтами. Они позволяют пользователю делать необходимые углубления в заготовке, перемещая инструмент от центра наружу.

Что касается размеров заготовок

Которые способны обрабатывать станки СТД-120М, в паспорте оборудования прописано следующее:

  1. Максимальная длина заготовки 50см.
  2. Предельно допустимая длина токарной обработки – 50 см.
  3. Максимальная ширина не более 19 см.
Высота центров у станка 12 см

Шпиндель в заводской настройке по скорости вращения доступен в 2-х режимах. Эти скорости предназначены для разных стадий обработки древесины. Черновая ступень предусматривает вращение валов на пределе 980 об/мин, а чистовая скорость составляет 6500 об/мин.

Сама машина не большая.

Размеры оборудования следующие:
  • Длина – 125 см.
  • Высота оборудования 55 см.
  • Ширина – 57,5 ​​см.
  • Масса СТД-120М в полной сборке не превышает 100 кг.

Для удобства и безопасности работы на оборудовании машина имеет специальный упор для рук. Это устройство является основой для режущего инструмента. Поскольку двигатель асинхронно вращает заготовку только в одном направлении, то в ходе этого процесса при контакте с режущим инструментом последний прижимается к подручнику.

Это интересно: в наконечнике есть специальное углубление или отверстие, куда оператор вставляет режущий инструмент.

Если бы эта деталь не входила в комплект, то сильные обороты, передаваемые приводом на шпиндель, выбили бы фрезу из рук оператора. Это может привести к повреждению машины или травмированию пользователя.

Важно! В комплекте 2 подставки для рук разной длины – 20 и 40 см.

Кровать СТД-120М

Под оборудование СТД-120М производитель использует специальную чугунную раму. Он устанавливается на две ножки. Он имеет подставку, и служит основанием, на котором закреплены абсолютно все узлы деревообрабатывающего станка. Передняя бабка оборудования крепится слева.

Во всех остальных направлениях держатель и наконечник цепляются за раму в разных положениях. Задняя бабка подвижна, что дает возможность перемещать и демонтировать ее для работы с прорезкой углублений в заготовке.

Безопасность СТД-120М

Для обеспечения безопасности оператора при работе на станке используется специальный защитный экран из высокопрочного пластика. Он позволяет обеспечить должный уровень защиты от сколов и сколов.

Важно! Работать на станке необходимо в спецодежде, включающей фартук и защитные очки.

Для уменьшения попадания пыли в воздуховоды на машине помимо пластикового экрана имеются специальные воздуховыпускные отверстия. Таким образом, производителю удалось значительно снизить уровень пыли, образующейся при работе человека за оборудованием.

Набор стамесок и резцов

Весь режущий инструмент, входящий в комплект СТД-120М, можно разделить на 2 вида:

  • Рейерс;
  • Мейсели.

Первые имеют форму желобчатых резцов, наподобие полукруглых стамесок. Майзель, напротив, представлен в виде стамески с плоской режущей частью.

Руководство пользователя

Во избежание травм и для обеспечения долговечности и исправности оборудования оператор должен знать, как правильно с ним обращаться. В инструкции к станку STD-120M имеется достаточное количество правил, которые необходимо соблюдать для полноценного использования всего функционала.

Для повышения устойчивости

Оборудование лучше всего устанавливать на стальном, бетонированном или закрепленном болтами столе. Так, при работе двигателя не будет вибраций и колебаний рабочих поверхностей, что наряду с точностью обеспечит идеально ровный срез. Высота столешницы рекомендуется от 60 до 80 см.

Важно! Категорически запрещается работать в помещении со скользким полом. Пол вокруг машины должен быть устойчивым и желательно прорезиненным.

Если паркет используется в вашей домашней мастерской, вы автоматически получаете защиту от поражения электрическим током при испытании. Но, чтобы наверняка обезопасить себя от этого, следует подложить под ноги резиновый коврик.

К подготовке также предъявляется ряд требований
  1. Любая деревянная заготовка должна быть без трещин и сучков.
  2. Влажность дерева не выше 20%.
  3. Чем подробнее- тем медленнее скорость.
  4. Раз в год или через 500 часов работы менять смазку рабочих органов машины.
  5. Раз в год проводить комплексную проверку и ремонт в случае повреждения.

Соблюдая эти простые требования, владелец машины сможет поддерживать ее работоспособность очень долгое время.

Кинематическая схема оборудования

Кинематическая схема

В учебных или производственных цехах имеются фрезерные станки с различным устройством и комплектацией. Чтобы понять, чем они отличаются, они всегда сопровождаются схемами или фото .

Кинематика схема – это условное изображение оборудования, по которому можно понять расположение тех или иных узлов, которые участвуют в передаче движения на рабочую поверхность.

Такие схемы позволяют быстро разобраться в устройстве оборудования, чтобы правильно и точно выполнить настройки или расчеты для работы. Понимание кинематической схемы фрезерного станка одного типа, но разных типов конструкции позволит пользователю разобраться, как им управлять.

Электросхема станка стд 120

Электрическая схема аппаратуры СТД-120М дает возможность понять, как ее подключать при самостоятельном скручивании или ремонте отдельных узлов. Из схемы, приложенной выше, можно понять, что деревообрабатывающий станок включен в трехфазную сеть с рабочим напряжением 380 В. Должен быть кабель с глухозаземленной нейтралью. В специальном электрическом шкафу находится световой трансформатор. Он понижает напряжение с 380В до 24В.

Асинхронный двигатель — это привод машины. Панель управления расположена на передней бабке.

Важно! Категорически запрещается работать без заземления. Поэтому перед каждым пуском оборудования следует проверять качество и целостность кабеля.

Как правильно выбрать для покупки б/у станок

Если вы решили выбрать БУ -оборудование, то необходимо проверить его целостность при встрече с продавцом. Авито , стоимость такой машины колеблется от 12 000 до 17 000 рублей.

  • Техническое состояние рабочих поверхностей;
  • Поведение при пуске и эксплуатации оборудования;
  • Наличие аксессуаров для машины.

Важно! Пусть вы покупаете режущий инструмент, но если у станка нет мастера, пусть продавец найдет выход из этой ситуации.

Если вы готовы заплатить токарю за точение модели по размерам, пожалуйста, вы можете купить . Но лучше пусть этим вопросом занимается продавец.

Станок токарный по дереву, пользующийся большим спросом как с целью оснащения
производственных мастерских специализированных учебных заведений, так и для токарной обработки
различных элементов в деревянном домостроении, для изготовления кухонных и бытовых
предметов из различных пород дерева.

Конструкция машины

Простая и надежная строительная машина гарантирует надежную работу на всех этапах
срок службы. Литая станина, представляющая собой основание с установленными передней
и задней бабкой, подвижным и регулируемым по высоте подлокотником
успешно противостоит вибрациям, возникающим в процессе токарной обработки.
Чугунная база, шпиндельная бабка и задняя бабка для деревообрабатывающего станка
Станок СТД-120М.

Двухскоростной, для черновой и чистовой обработки заготовки вращение
осуществляется посредством клинового ремня и двухступенчатого вала шкивов
электродвигателя и шпинделя. кожух клиноременной передачи через выпускной
выключатель предотвращает случайное включение электродвигателя при изменении
числа оборотов. Аварийный «грибок», предназначенный для остановки машины, при длительном нажатии
мгновенно останавливает вращение, включая электродинамическое
торможение.

Выполнение работ по дереву

В комплект станка
входят необходимые приспособления и инструмент для выполнения основных работ по токарной обработке древесины: точение различных
поверхностей, сверление, торцевание, долбление и отрезание.
Патрон на шпинделе для обработки кукурузы
или другим инструментом для резки коротких деталей после их установки с помощью киянки
.
Черновую токарную обработку длинных заготовок производят широкой рейкой – полукруглой
фрезой, опираясь на насадку, предварительно установив расстояние между ней и деталью
не более 3 миллиметров. Для фиксации детали корпус
с вилкой трезубца и прижатием в продольном направлении задним центром
установлен в пину задней бабки для входа зубьев вилки в древесину и
передача вращательного движения.
Этот способ крепления заготовки применяется при изготовлении балясин, ручек для инструментов
, скалок, толкателей, скалок и других изделий.
Для чистовой токарной обработки предпочтительны более высокие скорости. Ремень
в канавках шкива.
При изготовлении пластин, токарных деталей с большим наружным диаметром и малой шириной
заготовку закрепляют непосредственно на планшайбе или через промежуточный диск
винтами, для которых предусмотрены отверстия. Ассистент одновременно
устанавливают перпендикулярно продольной оси станка, а выборку углублений
производят перемещением режущего инструмента от центра к наружному диаметру.

Дополнительные характеристики

Токарный станок по дереву приспособлен для подключения к пылесборной установке
с помощью трубы и воздуховода.
При необходимости токарной обработки деталей длиной 500 мм и более возможно изготовление станка с удлиненной стойкой
. Также возможна адаптация электрооборудования машины на
подключение к сети напряжением 220 вольт, что позволяет эксплуатировать
в бытовых условиях во время занятий техническим творчеством, например лепкой.

Технические характеристики токарного станка по дереву

Размеры заготовки: – макс. заготовка, мм 190
– макс. длина устанавливаемой заготовки, мм 500
– макс. длина точения, мм 500
Высота центра, мм 120
Скорости шпинделя: – число скоростей 2
– наименьшая, для чернового точения, об/мин 980
– наибольшая, для чистовой обработки, об/мин 6500
Габаритные размеры машины: – длина, мм 1250
– ширина, мм 575
– высота, мм 550
Масса, не более, кг 100

Цена и сертификация

Наличие необходимых деклараций соответствия полностью соответствует с требованиями
учебных заведений разной направленности оснастить этой машиной
учебные и производственные мастерские.

Цена токарного станка по дереву СТД-120М зависит от дополнительного оборудования,
дальности доставки и др.

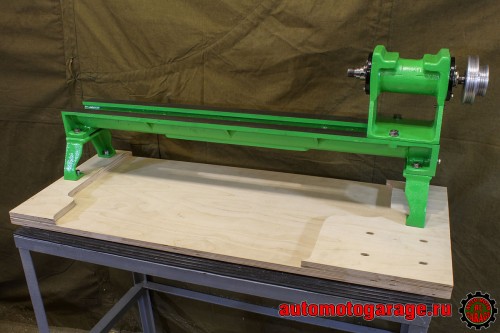

После покраски и частичной подготовки деталей машины приступаем к ее сборке. Для начала установим каркас на опоры.

Для этого мы будем использовать четыре болта M8x30. Еще раз отмечу, что буду использовать фурнитуру из нержавеющей стали.

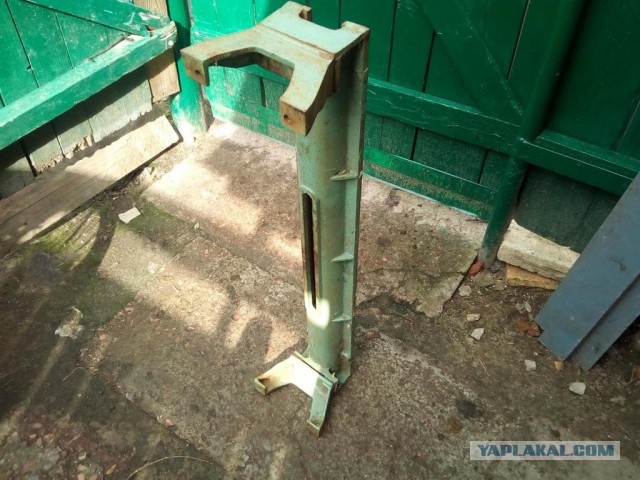

Установлена ​​первая опора.

Аналогично установите второй.

Теперь приступаем к сборке задней бабки. Здесь предстоит проделать довольно много работы.

Начнем с замены штифта зажима пиноли. Для работы будет использоваться болт М10х60. Шаг и диаметр резьбы болта соответствуют резьбе в корпусе передней бабки. От болта отпиливаем резьбовую часть длиной пятьдесят миллиметров.

Шрифт для фиксации шпильки в корпусе бабки пока делать не будем. Вместо этого воспользуемся фиксатором резьбы или суперклеем, и тогда будет видно, надо ли сверлить и шплинтовать, или все равно будет хорошо держаться. Если закреплять заколку на суперклей (как в нашем случае), то нужно все подготовить заранее и выложить в хронологическом порядке использования. Итак, накручиваем на шпильку две гайки и контрим. Готовим отвертку с головкой под гайку и гаечный ключ. Для этой операции мы используем суперклей в виде геля, так как он не схватывается мгновенно.

Размазываем нитки внутри корпуса и на самой шпильке. Наживляем размазанную конструкцию руками, затем быстро прикручиваем отверткой, затем сразу же затягиваем шпилькой. В процессе эксплуатации мы увидим, насколько надежен этот метод. Если что-то загонит шрифт, мы всегда успеем. По окончании работы с хомутом установите шайбу и накрутите длинную гайку. Почему длинная гайка? Он позволит распределить нагрузку на большее количество нитей, тем самым продлив срок службы шпильки и улучшив фиксацию.

Следующим шагом является изготовление и установка установочного винта для пиноли. Для этого возьмите болт М6х20 и вверните его на место установочного винта. Естественно, пиноль мы не устанавливаем. Далее измеряем разметку выступающего элемента резьбы внутри задней бабки. Необходимая высота штифта определяется глубиной паза в пиноли. После непродолжительной работы ножовкой и напильником установочный винт готов.

Вкручиваем установочный винт и подготавливаем пиноль с подающим винтом к установке.

Половина задней бабки собрана.

К установке подготавливаем следующие детали: упорную втулку, маховик и шайбу с гайкой. Шплинт маховика довольно хорошо сидит на своем месте, поэтому я его изначально не выковыривал, поэтому в списке выше его нет.

Закручиваем упорную втулку ранее изготовленным ключом. Единственное, ключи надо подписывать, чтобы не все получить, а сразу взять нужный.

Затем установите маховик и закрепите его на винте подачи. Теперь задняя бабка собрана. Приступаем к изготовлению недостающих деталей, а именно изготовим специальный прижимной болт. Для этого из запасенной железяки с помощью болгарки вырезаем прямоугольный элемент. После строго по центру сверлим отверстие и нарезаем резьбу М10. Далее срезаем головку болта и подготавливаем шайбу с гайкой.

Теперь в импровизированную прямоугольную гайку нужно закрепить ранее изготовленную шпильку. Для этого вкручиваем штифт сбоку, но также сверлим в центре отверстие диаметром три миллиметра. После этого вбиваем штифт, фиксируя детали между собой. В конце шлифуем место установки шплинта.

Для наглядности, как это будет выглядеть снизу, примерим болт к хомуту.

Прочный токарный станок American Beauty 25 дюймов, стандартная станина, двигатель 3 л.с.

  • Обзор
  • Отзывы

Описание продукта

Прочный токарный станок American Beauty 25″, стандартная станина, двигатель 3 л.с.

Это товар специального заказа. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

The American Beauty — это токарный станок премиум-класса для чаш и сосудов, устанавливающий новый стандарт для токарных станков по дереву во всем мире. Он имеет скользящую переднюю бабку, направляющие из нержавеющей стали, двигатель и элементы управления промышленного класса. Он предлагает мощность и стабильность, которые практически не имеют себе равных среди токарных станков по дереву. Он сделан в США и поставляется с полной 7-летней гарантией, включая подшипники передней бабки. Robust American Beauty имеет внутренний токарный станок диаметром 25 дюймов и двухпозиционный шкив для диапазона скоростей от 50 до 3000 об/мин. Если вы готовы перейти на токарный станок своей мечты, обратите внимание на Robust American Beauty.

Характеристики:

  • Токарный станок American Beauty имеет скользящую переднюю бабку, направляющие из нержавеющей стали, двигатель и органы управления промышленного класса. Его можно приобрести с двигателем мощностью 2 или 3 л.с. только на 220 вольт. Переменная скорость, вперед и назад являются стандартными.
  • РЕГУЛИРУЕМАЯ ВЫСОТА: American Beauty подстраивается под вас. Каждая ножка изготовлена ​​из стальной трубы квадратного сечения 3 x 3 и регулируется независимо друг от друга. Фартук, удерживающий ногу, сделан из 7ga. стали. В фартуках есть выступы, куда можно поставить полку для хранения инструментов или увеличить вес.
  • ЗАПАСНАЯ МОЩНОСТЬ: Низкий крутящий момент обеспечивается векторным приводом двигателя с автоматической настройкой. Привод двигателя (также известный как «ЧРП» или «Инвертор») расположен под станком в узле ноги, защищен от пыли. Моторы либо Baldor, либо Leeson. Любой двигатель является высокоэффективным и промышленным. Оба сделаны в США. Кроме того, существует два диапазона ремней: высокоскоростные и с высоким крутящим моментом.
  • УПРАВЛЕНИЕ: Проводной подвесной контроллер оснащен двумя редкоземельными магнитами и может перемещаться в любом месте вдоль станины станка, на узле ноги, задней бабке, банджо или на передней бабке. С помощью этого устройства вы можете запускать и останавливать токарный станок, менять направление и скорость.
  • ПОДШИПНИКИ: Надежные подшипники серии 6300 для тяжелых условий эксплуатации на станках American Beauty, которые выдерживают на 40 % большую динамическую нагрузку, чем подшипники, используемые конкурентами на своих больших токарных станках. Из-за этого Robust является единственным производителем токарных станков, дающим гарантию на подшипники передней бабки на полные семь лет.
  • ШПИНДЕЛЬ: Шпиндели изготовлены из предварительно закаленной легированной стали 4140 Chrome Moly со снятым напряжением. Шейки подшипников прецизионно отшлифованы с точностью до 0,0003 дюйма. Robust также использует универсальный стандартный размер носика шпинделя для больших токарных станков: 1 1/4 дюйма x 8 шагов на дюйм, так что подходит большое разнообразие патронов, планшайб и других принадлежностей. Также доступен метрический шпиндель с резьбой 33 x 3,5. Признавая необходимость время от времени поворачиваться в обратном направлении, особенно для шлифования, шпиндели имеют предохранительную канавку для установочного винта. Блокировка шпинделя отключает элементы управления, так что больше не будет сгоревших ремней, если вы попытаетесь запустить токарный станок с включенной блокировкой шпинделя.
  • ПЕРЕДНЯЯ БАСКА И ЗАДНЯЯ БАСКА: Передняя бабка разгружается спереди, что обеспечивает отличный доступ к задней части изделия. Передняя и задняя бабки изготавливаются из чугуна на литейном заводе в США, а затем обрабатываются на станке с ЧПУ с соблюдением строгих допусков. Чтобы переместить их, поднимите большой рычаг, сдвиньте его в новое положение и нажмите на рычаг, чтобы зафиксировать его на месте. Чтобы обеспечить выравнивание, сдвиньте их назад, когда вы зафиксируете их. Таким образом, шип под ним плотно прилегает и выравнивает центры.
  • ИНДЕКСАЦИЯ: 48-позиционная индексация является стандартной и доступна изнутри передней бабки.
  • КОНСТРУКЦИЯ СТОЙКИ: Все токарные станки Robust стандартно поставляются с направляющими из нержавеющей стали. На American Beauty используются трубы из конструкционной стали толщиной 3/8 дюйма. Станина представляет собой квадратную трубу, установленную на ромбе, что позволяет струже падать намного лучше, чем круглая или литая станина с ребрами жесткости. Сконструированы удлинители станины. из тех же тяжелых материалов
  • TILT-AWAY: Дополнительный механизм American Beauty Tilt-Away полностью убирает заднюю бабку и позволяет быстро и легко вернуть ее на место. Добавьте газовый амортизатор и переставьте заднюю бабку операция одним пальцем

Дополнительная информация:

  • Стандартные функции:
  • Slind Headstock
  • СОЗДАНИЯ
  • 25 ”ВНУТРЕННАЯ СМОТРИЯ
  • Регулируемая опто Made Motor
  • Привод Premium Vector с автонастройкой
  • Регулируемая скорость, вперед/назад
  • Градуированная пиноль

Полезные ссылки:

  • Robust American Beauty Dimensions
  • Robust American Beauty Спецификация
  • Robust сочетает в себе искусную инженерию и качественные материалы для производства токарных станков по дереву премиум-класса и принадлежностей. Проектирование с точки зрения токаря позволяет вам сосредоточиться на токарной обработке, а не возиться со своим токарным станком. Все токарные станки и принадлежности Robust изготавливаются в Барневельде, штат Висконсин, квалифицированными мастерами, получающими прожиточный минимум.

    ПРЕДУПРЕЖДЕНИЕ: Сверление, распиловка, шлифовка или механическая обработка изделий из дерева могут подвергнуть вас воздействию древесной пыли — вещества, которое, как известно в штате Калифорния, вызывает рак. Избегайте вдыхания древесной пыли или используйте пылезащитную маску или другие средства индивидуальной защиты. Для получения дополнительной информации посетите веб-сайт http://www.P65Warnings.ca.gov/fact-sheets/wood-dust 9.0004 100522

Видео о продуктах

Custom Field

Type Type

Стиль. Характеристика 5 1 1/4 дюйма x 8 TPI Резьба шпинделя

Характеристика 6 50-3000 об/мин

Доставка Поставляется со склада компании Robust. Стоимость доставки варьируется, свяжитесь с нами для уточнения деталей.

Прямая поставка класса доставки

Обзоры продуктов

Написать рецензию

Надежный
Надежный токарный станок American Beauty 25 дюймов, стандартная станина, двигатель 3 л.
с.

Станок токарный СТД-120М по дереву

СТД-120М – токарный станок по дереву, предназначен для обработки мелких изделий из различных пород дерева. Агрегат имеет выгодные особенности, отличающие его от предшественника, что критические рабочие зоны защищены ограждением, оборудованы местным освещением. Кроме того, модернизирована главная электрическая цепь, разработана система снижения уровня вибрации и шума, разработана установка для удаления пыли и стружки механизированным способом.

Назначение

Станок токарный школьный СТД-120М предназначен для легкой обработки древесины центральным взаимодействием, с использованием планшайбы и патрона, а также для производства элементарного сверления. Его функционал включает следующее:

  • Заточка цилиндрических и профильных вращающихся элементов.
  • Возможность резать, округлять и резать детали под разными углами.
  • Выполнить точение по отмеченному профилю.
  • Сверление.
  • Обработка плоских поверхностей диаметра в орнаментальном и профильном плане планшайбой.

В текущем состоянии СТД-120М отдана под запуск электростанции. Двигатель расположен с левой стороны агрегата. Крутящий момент передается за счет взаимодействия ремня. Этому процессу способствует пара шкивов: первый установлен на валу двигателя, второй – на шпинделе передней бабки.

Мебель

Станок СТД-120М имеет некоторые особенности устройства, а именно:

  • Преобразуется скоростной режим вращения путем набрасывания ремня на определенные пазы валов.
  • Блок управления с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению во время работы.
  • Насадки шпиндельные сменные, входят в стандартный комплект оборудования.
  • Рабочая зона защищена дополнительными шторами с прозрачными окошками.
  • Удаляйте стружку и другие сорняки с помощью дополнительного чистящего устройства.

Повысить точность проводимых операций позволяет специальное освещение, работа которого контролируется трансформатором понижающего типа. Электрическая блокировка конструкции ременного привода с выключателем повышает эксплуатационную безопасность.

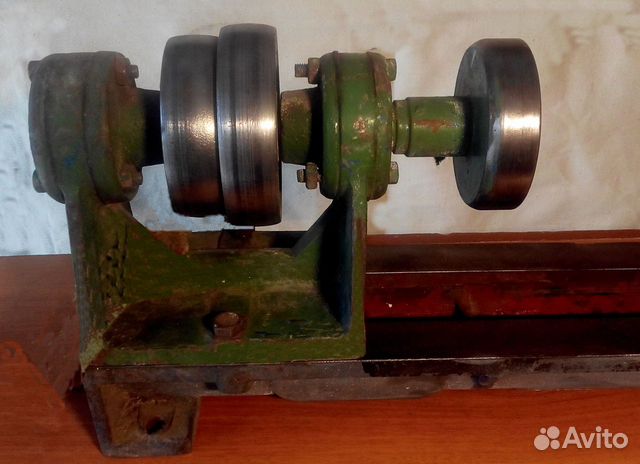

Узел передней бабки

Этот узел токарного узла СТД-120М предназначен для монтажа и фиксации заготовки с последующей передачей ее вращательных моментов. Этот элемент состоит из цельного чугунного корпуса открытого типа. В нем имеется пара отверстий по осям, служащих для размещения радиальных, сферических подшипников.

Шпиндель рабочий – фасонный вал из стали, с резьбой справа для установки патрона, шайб и других специальных приспособлений, фиксирующих и обрабатывающих заготовку. На левом конце имеется двухступенчатый привод шкивного типа, приводимый в действие клиноременной передачей от электродвигателя. По обеим сторонам передней бабки расположены люки с войлочной прокладкой. Запуск и остановка шпинделя осуществляется с помощью блока управления, расположенного на корпусе.

Задний элемент

Эта часть станка СТД-120М обеспечивает опору для обслуживания длинномерных изделий, а также крепление патрона, непосредственно сверл и других инструментов. Задний элемент устройства состоит из каркаса и пиноли, скользящей по направляющим пазам корпуса.

С одной стороны подвижной втулки предусмотрено отверстие под конус, куда помещается задний упор, патрон или сверло с соответствующим концом. С противоположной стороны путем запрессовки вставляется втулка, имеющая внутреннюю резьбу. Регулировочный винт обеспечивает легкое перемещение пиноли и защищает ее от вращения вокруг собственной оси.

Элемент перераспределения крутящего момента совмещен с резьбовой втулкой, на одном конце которой закреплен гайкой маховик. Закрепление пинола в необходимом положении осуществляется прижимной рукояткой. Фиксация задней бабки осуществляется с помощью гайки, сухаря (шайбы) и болта. Для смазки рабочих органов в корпусе предусмотрены специальные смазочные отверстия.

Основные и съемные приспособления

Деревообрабатывающий станок СТД-120М комплектуется несколькими основными элементами, а именно:

  1. Трезубец, служащий для закрепления заготовки. Он имеет конусообразную форму на одном конце, идентичную шпинделю. Второй край элемента выполнен в виде вилки с тремя зубьями. Заготовка фиксируется путем помещения намеченного паза непосредственно в трезубец, после чего второй конец зажимается в пиноли задней бабки.
  2. Чашечный патрон, представляющий собой деталь, имеющую с одной стороны цилиндрическую внутреннюю часть, а с другой – конический хвостовик, служащую для установки в шпиндельной части передней бабки. Круглая сторона заготовки плотно укладывается в полость патрона или зажимается болтами.
  3. Если заготовка имеет многогранную форму, используется патрон.
  4. Кроме того, токарный станок СТД-120М может комплектоваться патронами с тремя или четырьмя кулачками. Они служат для закрепления деталей за наружную часть. Самоцентрирующиеся элементы имеют независимое кулачковое движение, что позволяет ускорить обработку и повысить ее эффективность.

Электрооборудование и технические параметры

Относительно электрооборудования токарного станка можно отметить подключение к сети переменного тока с тремя фазами (380 В) с нейтралью, которая глухозаземлена. В распределительном шкафу также находится трансформатор освещения.

Характеристики машины приведены в таблице:

Наименование агрегата

Станок токарный по дереву СТД-120М

Высота центра (см)

12

Максимальная длина обрабатываемой детали в центрах (см)

50

Предельный диаметр обслуживаемых заготовок (см)

19

Максимальная длина обточки заготовки (см)

45

Скорость вращения шпинделя в минуту

2

Частота (об/мин)

2350/2050

Электропитание (В/Гц)

380/50

Количество электродвигателей

один

Номинальная мощность двигателя (Вт)

400

Длина/ширина/высота устройства (см)

125/57,5/55

Масса, кг)

100

Особенности эксплуатации

Станок токарный по дереву СТД-120М не относится к категории профессионального оборудования, его основное назначение – познакомить учащихся с основами работы токаря.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
