С11МТ (С 11МТ) Станок токарно-винторезный. Паспорт, руководство, схемы, описание, характеристики
Сведения о производителе токарно-винторезного станка С11МТ
Изготовитель токарно-винторезного станка С11МТ – предприятие Машстрой, г. Троян, (Mashstroy – Troyan), которое входит, в настоящее время, в станкостроительный холдинг ЗММ Болгария Холдинг АО – крупнейший производитель универсальных токарных станков в Европе.
Станок С11МТ, изготовленный на предприятии ЗММ Сливен АД, г. Сливен имеет больший диаметр обработки (600 мм) и более совершенную конструкцию передней бабки.
Станки, выпускаемые Болгарскими станкостроительными заводами
- С8С станок токарно-винторезный универсальный Ø 300, Болгария
- С11МТ (С 11МТ) станок токарно-винторезный универсальный Ø 515, г. Троян
- CU 325 (Су 325) станок токарно-винторезный универсальный Ø 325, г. Сливен
- CU 400 (Су 400) станок токарно-винторезный универсальный Ø 440, г.
Сливен - CU 400M (Су 400М) станок токарно-винторезный универсальный Ø 440, г. Сливен
- CU 500 (Су 500) станок токарно-винторезный универсальный Ø 500, г. Сливен
- CU 630 (Су 630) станок токарно-винторезный универсальный Ø 500, г. Сливен
- МС-032 пятикоординатный обрабатывающий центр Ø 320, НПК МС г. София
- ФУ-321 консольно-фрезерный универсальный 320 х 1370, Арсенал г. Казанлык
- ФВ-321М консольно-фрезерный вертикальный 320 х 1350, Арсенал г. Казанлык
СливенС11МТ Станок токарно-винторезный универсальный. Назначение, область применения
Токарно-винторезный станок С11МТ предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.
Используя конусную линейку (опция) можно обрабатывать конические поверхности.
Принцип работы и особенности конструкции станка
С11МТУниверсальный токарный станок С11МТ оснащен 21 прямыми и 11 обратными скоростными ступенями частоты вращения шпинделя.
Скоростные ступени станка указаны в паспорте на рисунках 4-3, 4-4, 4-5 и 4-6.
В соответствии с заказом клиента станок С11МТ может быть поставлен с концом шпинделя согласно DIN55027/ISO702-III или согласно USAS B-5.9-D1/ ISO702-II (Camlock).
Токарный станок С11МТ можно настроить для нарезания метрической, дюймовой, модульной и питчевой резьбы, как это указано на лицевой табличке станка.
Шпиндельная система, зубчатые трансмиссии и другие механизмы в коробке скоростей смазываются автоматически через зубчатый масляный насос и путем разбрызгивания.
Механизмы в коробке подач смазываются автоматически поршневым масляным насосом и через разбрызгивание.
Габариты рабочего пространства токарного станка С11МТ
Эскиз суппорта станка Schaublin 13
Эскиз суппорта станка Schaublin 13
Фото токарно-винторезного станка С11МТ
Фото токарно-винторезного станка С11МТ. Смотреть в увеличенном масштабе
Фото токарно-винторезного станка С11МТ.
Смотреть в увеличенном масштабе
Расположение органов управления токарным станком С11МТ
Перечень органов управления токарного станка С11МТ
- Рукоятка выбора нормального и увеличенного шага при резьбонарезании
- Рукоятка выбора левой и правой резьбы
- Рукоятка выбора скорости шпинделя
- Кнопка включения и выключения главного двигателя
- Кнопка Общий стоп
- Рукоятка влючения и выключения многодисковой муфты для вкючения прямого и обратного вращения шпинделя
- Маховик продольного перемещения суппорта
- Маховик поперечного перемещения суппорта
- Рукоятка зажима резцедержки
- Рукоятка влючения и выключения продольной и поперечной подачи суппорта
- Болт зажима суппорта на направляющих
- Маховик перемещения верхнего суппорта (резцовых салазок)
- Ручка зажима пиноли задней бабки
- Болт зажима задней бабки
- Винт поперечного перемещения задней бабки
- Болт зажима задней бабки
- Маховик перемещения пиноли задней бабки
- Главный выключатель
- Секретная блокировка
- Рукоятка управления механизмом подачи
- Рукоятка управления механизмом подачи
- Рукоятка выбора вида резьбы или автоматической подачи
- Выключатель насоса охлаждения
- Рукоятка маслораспределителя суппорта
- Кнопка включения электродвигателя быстрого хода
- Рукоятка включения и выключения маточной кайки
- Рукоятка влючения и выключения многодисковой муфты для вкючения прямого и обратного вращения шпинделя
Схема кинематическая токарно-винторезного станка С11МТ
Схема кинематическая токарно-винторезного станка С11МТ.
Смотреть в увеличенном масштабе
Кинематическая схема приведена для понимания связей и взаимодействия основных элементов станка.
Схема электрическая принципиальная токарно-винторезного станка С11МТ
Читайте также: Производители токарных станков в России
С11МТ (С 11МТ) Станок токарно-винторезный. Видеоролик.
Технические характеристики токарного станка С11МТ
| Наименование параметра | 16К20 | С11МТ | СУ-500 (CU 500) |
|---|---|---|---|
| Основные параметры станка | |||
| Класс точности по ГОСТ 8-82 | Н | Н | Н |
| Наибольший диаметр заготовки устанавливаемой над станиной, мм | 400 | 515 | 500 |
| Высота оси центров над плоскими направляющими станины, мм | 215 | 250 | 245 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 220 | 310 | 300 |
| Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм | 710, 1000, 1400, 2000 | 1000, 1500, 2000 | 1000, 1500, 2000 |
| Ширина направляющих, мм | 360 | 360 | |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 225 | 212 | |
| Наибольший диаметр сверла при сверлении стальных деталей, мм | 25 | ||
| Наибольшая масса заготовки, обрабатываемой в центрах, кг | 460. .1300 | ||
| Наибольшая масса заготовки, обрабатываемой в патроне, кг | 200 | ||
| Шпиндель | |||
| Диаметр отверстия в шпинделе, мм | 52 | 62 | 62 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 50 | 60 | 60 |
| Частота вращения шпинделя в прямом направлении, об/мин | 12,5..1600 | 16..60, 125..710, 355..2000 | 20..100; 80..400; 400..2000 |
| Частота вращения шпинделя в обратном направлении, об/мин | 19..1900 | 16..76, 150..600, 425..1700 | 20..100; 80..400; 400..2000 |
| Количество прямых скоростей шпинделя | 22 | 15 | 21 |
| Количество обратных скоростей шпинделя | 11 | 8 | 11 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | ||
Конец шпинделя по ISO702-II/USAS B5. | 8 | 8 | |
| Коническое отверстие шпинделя по ГОСТ 2847-67 | Морзе 6 | 80 | 80 |
| Диаметр фланца шпинделя, мм | 170 | 100 | |
| Диаметр патрона, мм | 250 | ||
| Наибольший крутящий момент на шпинделе, Нм | 1000 | 1000 | 1000 |
| Суппорт. Подачи | |||
| Наибольшая длина продольного перемещения, мм | 645, 935, 1335, 1935 | ||
| Наибольшая длина поперечного перемещения, мм | 300 | 246 | 250/ 260 |
| Скорость быстрых продольных перемещений, мм/мин | 3800 | 3920 | 3800 |
| Скорость быстрых поперечных перемещений, мм/мин | 1900 | 1960 | 1900 |
| Максимально допустимая скорость перемещений при работе по упорам, мм/мин | 250 | ||
| Минимально допустимая скорость перемещения каретки (суппорта), мм/мин | 10 | ||
| Цена деления лимба продольного перемещения, мм | 1 | ||
| Цена деления лимба поперечного перемещения, мм | 0,05 | ||
| Диапазон продольных подач, мм/об | 0,05. .2,8 | 0,07..22,3 | 0,04..12 |
| Диапазон поперечных подач, мм/об | 0,025..1,4 | 0,03..11,1 | 0,02..6 |
| Количество подач продольных | 42 | 96 | 120 |
| Количество подач поперечных | 21 | 60 | |
| Количество нарезаемых резьб – метрических | 64 | ||
| Количество нарезаемых резьб – модульных | 64 | ||
| Количество нарезаемых резьб – дюймовых | 64 | ||
| Количество нарезаемых резьб – питчевых | 64 | ||
| Пределы шагов метрических резьб, мм | 0,5..112 | 0,5..120 | 0,5..120 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 56..0,5 | 60..1/4 | 60..1/4 |
| Пределы шагов модульных резьб, модуль | 0,5. .112 | 0,125..30 | 0,125..30 |
| Пределы шагов питчевых резьб, питч диаметральный | 56..0,5 | 240..1 | 240..1 |
| Наибольшее усилие, допускаемое механизмом подач на резце – продольное, Н | 5884 | ||
| Наибольшее усилие, допускаемое механизмом подач на резце – поперечное, Н | 3530 | ||
| Резцовые салазки | |||
| Наибольшее перемещение резцовых салазок, мм | 150 | 135 | 140 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 | ||
| Наибольший угол поворота резцовых салазок, град | ±90° | ±90° | ±90° |
| Цена деления шкалы поворота резцовых салазок, град | 1° | 1° | 1° |
| Наибольшее сечение державки резца, мм | 25 х 25 | 25 х 25 | 25 х 25 |
| Высота от опорной поверхности резца до оси центров (высота резца), мм | 25 | 25 | 30 |
| Число резцов в резцовой головке | 4 | 4 | 4 |
| Задняя бабка | |||
| Диаметр пиноли задней бабки, мм | 70 | 70 | |
| Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 | Морзе 5 | Морзе 5 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 150 | 190 | 180 |
| Перемещение пиноли на одно деление лимба, мм | 0,1 | ||
| Величина поперечного смещения корпуса бабки, мм | ±15 | ±10 | ±10 |
| Электрооборудование | |||
| Электродвигатель главного привода, кВт | 11 | 5,5; 7,5 | 7,5; 11 |
| Электродвигатель привода быстрых перемещений, кВт | 0,12 | 0,55 | 0,55 |
| Электродвигатель насоса СОЖ, кВт | 0,125 | 0,18 | 0,09 |
| Габариты и масса станка | |||
| Габариты станка (длина ширина высота) РМЦ=1000, мм | 2795 х 1190 х 1500 | 2490 х 1220 х 1270 | 2435 х 1185 х 1304 |
| Масса станка, кг | 3010 | 1750 | 2280 |
Связанные ссылки.
Дополнительная информация

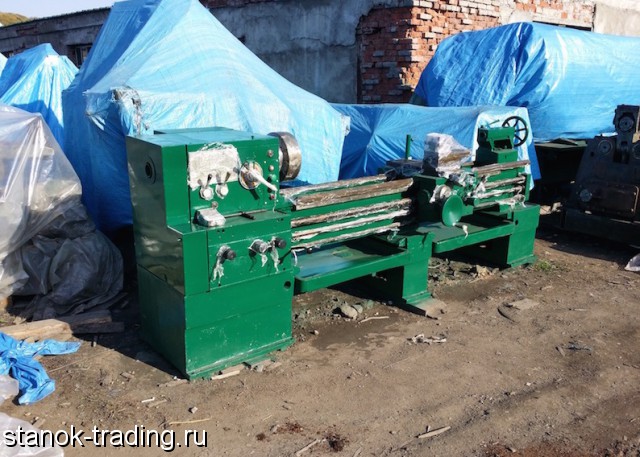

Токарно-винторезный станок С11МТ Б/У – Биржа оборудования ProСтанки
