Мини токарный станок по металлу своими руками

Главная » Станок » Мини токарный станок по металлу своими руками


Сборка токарного мини станка по металлу своими руками

В любом частном доме или гаражной мастерской найдет свое применение мини токарный станок для работы по металлу.

Такое оборудование позволяет обрезать детали из металла, дерева, пенопласта и ряда других материалов, высверливать отверстия, нарезать резьбу, обрабатывать торцы.

Все, что подразумевает изменение формы или поверхности детали, выполняется на токарном станке. Данные работы возможны как дома, так и в специально оборудованном кабинете.

Неудивительно, что первые, самые примитивные прототипы были сделаны в Древнем Египте, на них обтачивали камень.

В музеях есть токарный и фрезерный механизмы по металлу 14-15 веков, вращение в них происходило за счет ножной педали.

Бурное развитие промышленности в конце средних веков потребовало качественного рывка и в оборудовании – прошла модернизация ручного механизма, и появился первый токарный и фрезерный станок по металлу, работающий от электричества.

Чуть позже были создано оборудование с числовым программным управлением (ЧПУ).

Модернизация производства требовала все более и более узкоспециализированный инструмент, и оборудование с ЧПУ стали создавать не только для работы по дереву или металлу, но и выполняющее очень узкие операции, например, кромкование дверного полотна или высверливание полостей под врезку замка.

В таком виде они используются и по сей день.

В этой статье мы проведем обзор существующего оборудования и рассмотрим, как сделать простой станок своими руками, и как самостоятельная модернизация может улучшить оборудование.

Устройство токарного станка

Промышленное оборудование разделяются на легкие станки, весом до 1 тонны, средние по весу – до 10 тонн, и тяжелые – свыше 11 тонн.

Каждый станок выполняет одно или несколько действий по обработке дерева или металла дома или на производстве.

Все современное токарное оборудование оснащено ЧПУ от самого простого до сложного, контролирующего обточку детали с точностью до десятых долей миллиметра.

Модернизация станков разделила оборудование на тяжелое и громоздкое, выполняющее задачи для тяжелой промышленности, а также и миниатюрное высокоточное, производящее крошечные детали точных приборов – это настольные станки с ЧПУ.

Вне зависимости от размера и цели использования, токарные станки имеют одни и те же основные составляющие и узлы.

Он состоит из основы, на которой установлена станина, по которой по направляющим движется суппорт.

В противоположных концах оборудования расположены передняя бабка, передающая вращение через шпиндель обрабатываемой детали, и задняя бабка, которая передвигается свободно и фиксируется в зависимости от размера заготовки.

ЧПУ соединяется как с двигателем (в необходимый момент останавливает вращение), так и с собственно режущим элементом.

Видео:

Близким родственником по принципу работы является фрезерный станок. Он также применяется по дереву и по металлу.

Фрезерный механизм за счет фрезы, установленной в шпинделе, совершает вращательное движение, а поступательное движение подачи детали может быть как прямолинейным, так и под углом в, зависимости от задачи.

Обычно фрезерный механизм оснащен ЧПУ. Очень широкое применение имеет центр, выполняющий одновременно фрезерный и токарный набор работ.

Оборудование своими руками

Есть много вариантов, как можно создать самодельный токарный механизм.

Если вам часто приходится производить одну и ту же работу, то настольные токарные механизмы в мастерской вашего дома будут хорошим подспорьем.

Чаще всего для работающей части оборудования используется дрель, укрепленная на основании. При начальных навыках работы с электроникой реально придумать даже аппарат с ЧПУ.

Основание или раму токарного оборудования можно сделать из уголков металла или деревянных брусьев.

Настольные токарные механизмы могут иметь основание в виде крепкой древесно-стружечной плиты.

Если перед вами стоит задача краткосрочной обработки небольших деталей, то вполне можно использовать мотор, работающий от сети 220В.

Конструкция рамы должна обеспечить выполнение следующих условий:

  • как ведущий, так и ведомый центр располагаются на одной прямой, которая параллельна оси вращения;
  • центр симметрии детали совпадает с осью ее вращения;
  • деталь надежно закрепляется на бабке.

Производить токарную обработку детали, которая вращается между передней и задней бабкой, можно с помощью любого инструмента – напильников, надфилей и прочего.

Самодельные настольные токарные станки предназначены для боковой обработки деталей. Например, на них будет удобно обрабатывать балясину деревянной лестницы.

Своими руками несложно создавать не только настольные, но и полноценные токарные станки.

Видео:

Основное, чем будут отличаться настольные варианты от полноразмерного станка – это двигатель.

Чем больше по размеру самодельный станок, тем более громоздкие детали он сможет обрабатывать.

А для работы с крупными заготовками, конечно, потребуется мощный двигатель.

Токарный станок из двигателя

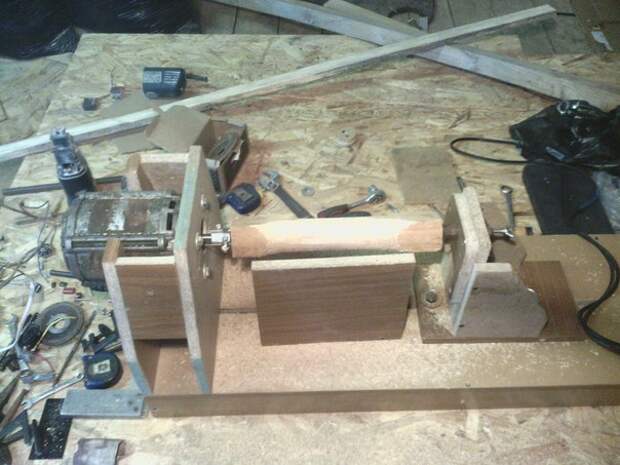

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

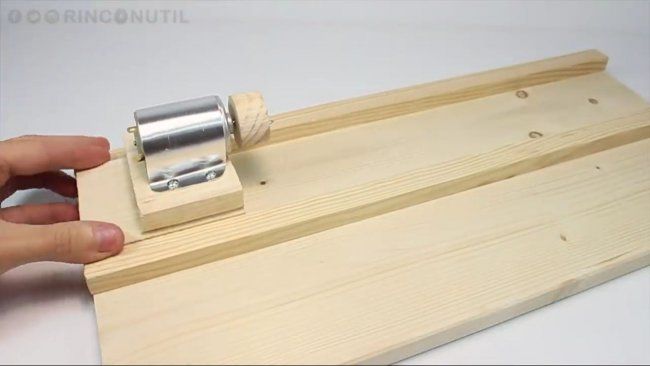

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Теперь требуется найти проекцию центра вращения на заднюю бабку.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

Видео:

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

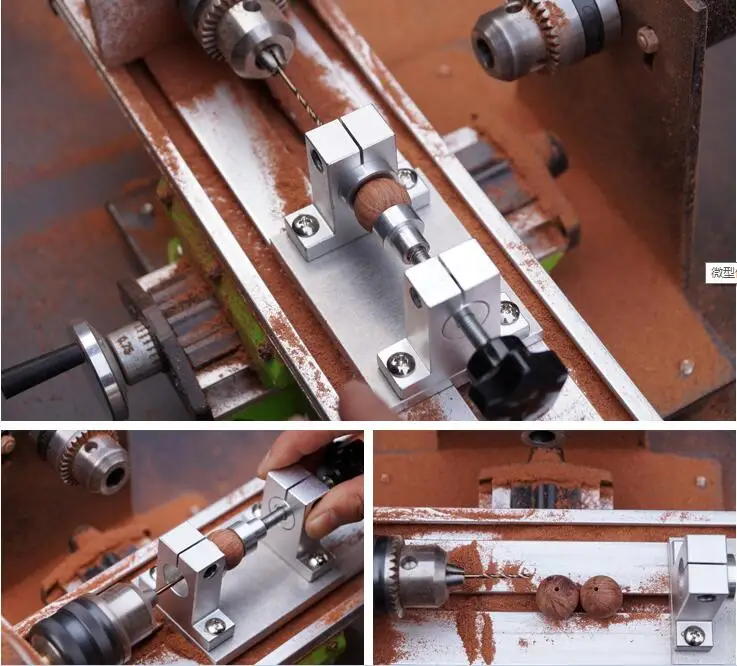

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Для токарного механизма понадобится дрель, любое основание (кусок фанеры, доска или плита), деревянная шпажка, на которую будет надеваться заготовка, и деревянный квадрат для задней бабки.

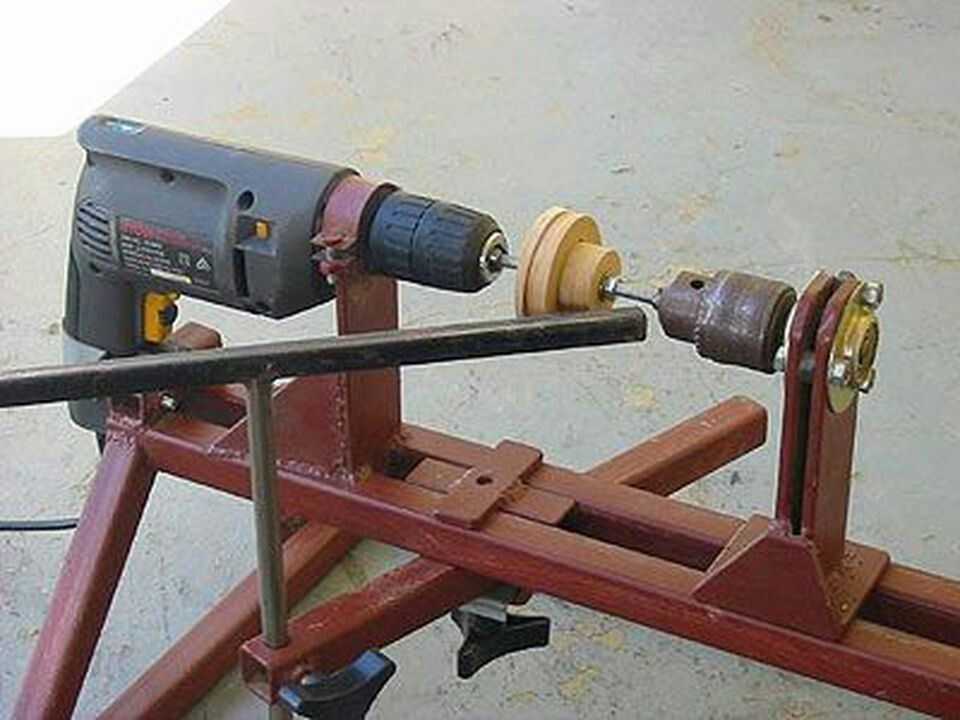

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

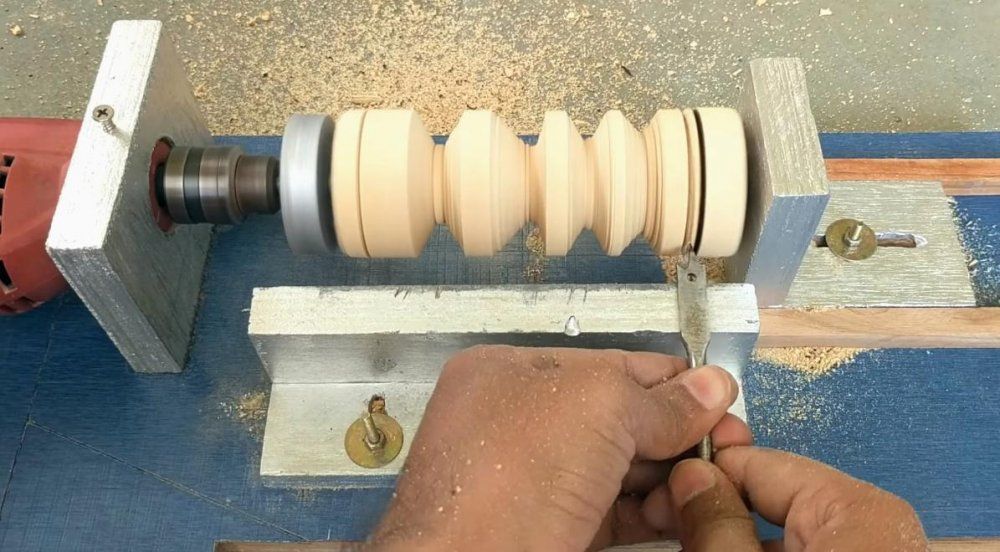

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

Видео:

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.

Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.

Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.

Варианты усовершенствования механизма:

  • Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу;
  • Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов;
  • Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади. Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении.

Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.

Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.

Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.

Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.

rezhemmetall.ru

Мини токарный станок по металлу своими руками

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Содержание:

Настольный токарный станок, основные узлы

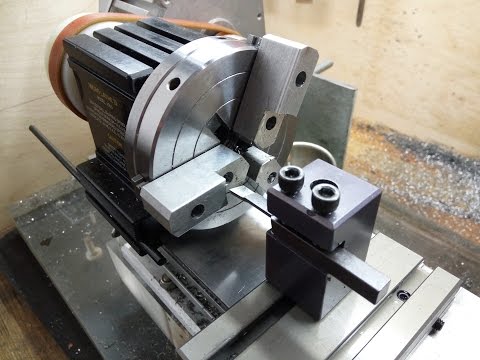

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

  • станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
  • направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
  • привод токарного станка;
  • рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
  • шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
  • средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом станок должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного станка

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но такой станок не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

Читайте также Электролобзики — обзор, цены

Автор angor58

nashprorab.com

Токарный станок по металлу своими руками

Многие типы станков по металлу, с ЧПУ или без него, приобретают у производителей подобного оборудования только в случаях серийного и крупносерийного производства из-за большой их стоимости. Именно поэтому для домашнего использования и мелкосерийного производства многие решают создать станок  своими руками.

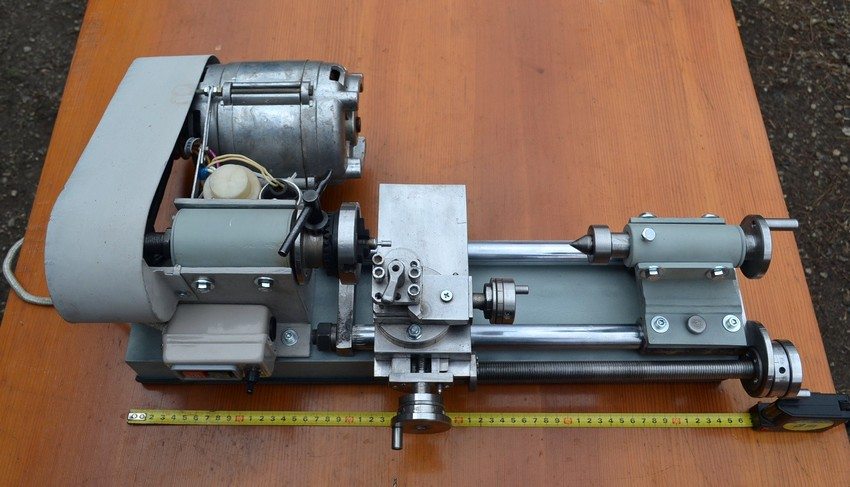

Самодельный токарный станок по металлу

Область применения

На протяжении многих лет станок по металлу, с ЧПУ или без подобной системы, использовался для получения деталей различных форм. При этом было создано огромное количество моделей: токарный станок по металлу, фрезерный или сверлильный с ЧПУ или без подобной системы. При этом каждая модель создается под определенные задачи.

Токарный станок по металлу используется для получения деталей цилиндрической формы. ЧПУ позволяет в большой степени автоматизировать процесс. Детали применяются как в бытовых условиях, так и при промышленном производстве. Промышленный станок по металлу, с ЧПУ или с ручным управлением, дорогой и большой. Именно поэтому многие решают создать подобную конструкцию своими руками.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Самодельный токарный станок Мини токарный станок по металлу Самодельный токарный станок по обработке металлических заготовок

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Процесс сборки

Если не использовать уже испробованные чертежи, тогда следует провести разработку своего проекта.

Чертеж общего вида самодельного токарного станка по металлу

Возможность создания вариант с ЧПУ не рассматривается, а вот обычный вариант можно сконструировать следующим образом:

  1. создаем чертеж с плановым расположением всех элементов, создаем посадочные места для них;
  2. подираем электродвигатель и устанавливаем его;
  3. согласно расчетам создаем ременную передачу в передней бабке;
  4. соединяем привод и ведомый центр, крепим кулачковый патрон;
  5. крепим резцедержатель, под который создаются салазки для подачи резца;
  6. также создаются салазки для передвижения задней бабки.

Оборудование для точной обработки, к примеру, с ЧПУ, создается при помощи точного оборудования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Токарный станок по металлу своими руками: настольный, мини

Правильно собранные токарные станки по металлу своими руками, дадут возможность тем мужчинам, которые предпочитают все делать самостоятельно, выполнять множество полезных операций.

С помощью такого мини устройства можно проводить различные виды обработки металлических заготовок, начиная от накатки рельефа на поверхности и заканчивая нарезанием при необходимости резьбы.

Настольный токарный станок по металлу открывает новые возможности перед домашним мастером и позволяет ему превратить работу в удовольствие.

Между тем, не каждому по карману приобрести уже готовое устройство в специализированном магазине.

В этом случае выходом их положения может стать сборка такого мини станка своими руками, и сделать это, при наличии желания, соответствующего материала и инструмента, сможет каждый.

Самодельное токарное устройство отлично подойдет для гаража и дома и сможет выполнять большой объем соответствующей работы, такой как заточка резцов, нарезание резьбы, шлифование поверхности какого-либо металлического приспособления и многое другое.

Самодельный токарный станок по металлу, который можно увидеть на фото ниже, собранный по всем правилам, ни в чем не будет уступать профессиональному оборудованию.

Основное предназначение станка

Токарный агрегат способен выполнять огромное количество самых полезных функций, без которых сложно представить любую металлообработку.

Современные устройства данного типа способны работать практически с любым материалом, начиная от металла и дерева, и заканчивая пластиком.

Такой агрегат дает возможность производить множество операций. В первую очередь, при помощи него можно получить из заготовки готовую деталь заданных размеров и формы.

Кроме этого, при его помощи растачивается инструмент, обрабатывается деталь, сверлятся технологические отверстия, нарезается резьба, а также накатывается рифленая поверхность.

В настоящее время на соответствующем рынке можно найти огромный выбор данного типа оборудования, однако, в большинстве случаев все оно предназначено не для гаража и домашней работы, а для профессионального использования на предприятиях.

В качестве домашнего приспособления лучше всего такое мини устройство собрать своими руками, которое сможет работать как с металлом, так и с деревом.

Конечно, для самостоятельной сборки потребуются определенные навыки, соответствующая оснастка и инструмент, а также некоторые другие приспособления.

Лучше всего, если собранный своими руками мини токарный агрегат позволит обрабатывать мелкие деревянные заготовки, например, при необходимости отремонтировать мебель, а также работать с металлом.

При помощи данного устройства можно со временем научиться самостоятельно изготавливать различный кухонный инвентарь и интересные предметы мебели с изящными элементами декора.

Токарный агрегат позволяет быстро создать детали самого разного сечения, а также выточить всевозможные приспособления.

Видео:

Принцип работы любого токарного оборудования заключается в том, что заготовке придается вращательное движение, после чего она обрабатывается до необходимой формы различным типом резцов.

Между тем, настольный токарный станок по металлу, собранный в домашних условиях, представляет собой достаточно сложный агрегат, который состоит из множества самых разных приспособлений и элементов.

История создания

Первые устройства, которые по принципу своей работы напоминали современные токарные агрегаты, появились на свет несколько тысяч лет назад.

Такие приспособления использовались, главным образом, для обработки камня и дерева. Чуть позже их стали использовать и для работы с металлическими заготовками.

Токарное устройство в современном его понимании появилось в начале восемнадцатого века.

Его изобретателем стал инженер Нартов, который использовал в своем агрегате детали, которые были произведены из металла.

Между тем, первые токарные устройства приводились в движение за счет ручной силы при помощи специального маховика.

Со временем привод трансформировался в автоматический, и необходимое вращательное движение создавалось посредством трансмиссионного вала и передавалось через ременчатые передачи.

С появлением электрических двигателей основным приводом токарного станка стал именно электродвигатель, который используется в данном типе оборудования и в наше время.

Как и раньше, современный токарный агрегат состоит из набора определенных механизмов и элементов, которые особым образом взаимодействуют между собой.

Его оснастка включает в себя самые разные элементы.

Так, количество оборотов шпинделя раньше регулировали за счет использования ступенчато-шкивного привода, а сегодня эта операция осуществляется при помощи коробки передач.

Модернизация с течением времени затронула абсолютно все узлы токарного станка, однако схема и принцип его работы и сегодня остались такими же, как и много лет назад.

Фото:

Практически все виды обработок заготовок производятся при помощи металлических резцов, изготовленных из высококачественной стали.

Современная оснастка токарного станка позволяет многие операции выполнять более качественно и быстро, а это значит, что функциональные возможности такого оборудования увеличились в несколько раз.

Устройство токарного станка

Мини токарный станок, который можно использовать для обработки несложных деревянных и металлических заготовок, должен обязательно состоять из рамы, передней и задней бабки, а также упоров для резцов и, конечно же, электропривода.

Основное предназначение рамы в этом случае — это создание опоры для всех элементов устройства.

В свою очередь передняя бабка должна быть жестко закреплена и служить основной базой для устройства вращательного узла.,

Передаточный механизм в таком агрегате, как правило, располагается в передней части рамы и обеспечивает надежную связь между ведущим центром и основным приводом, в качестве которого выступает электромотор.

Для того чтобы прочно фиксировать обрабатываемую заготовку, устанавливают заднюю бабку, которая может перемещаться по направляющей в зависимости от размеров обрабатываемой детали.

Для токарного станка с небольшой мощностью можно в качестве электропривода использовать мотор от дрели.

Такой мини станок даст возможность производить несложные операции с небольшими заготовками, однако, если планируется работа с массивным материалом, лучше использовать более мощный мотор.

Устройство для передачи необходимого вращательного момента непосредственно на заготовку лучше оснастить ременной передачей, однако, можно выполнить и прямое подключение, для чего ведущий центр следует прочно насадить на сам вал электродвигателя.

В любом токарном станке ведомый и ведущий центры в обязательном порядке должны размещаться только на одной оси, в противном случае при работе будет наблюдаться сильная вибрация.

Раму самодельного токарного станка следует собирать только из металлических профилей и уголков, используя при этом правильно составленный чертеж.

Более подробно об устройстве самодельного токарного станка рассказано на видео, которое размещено ниже.

Видео:

Процесс сборки токарного станка

Собранный своими руками станок позволит выполнять в домашних условиях достаточно сложные операции, кроме этого, при помощи него может быть осуществлена при необходимости заточка различных заготовок.

Легче всего своими руками собрать станок лучкового типа, схема работы которого не слишком сложная. Для его сборки потребуется не только соответствующий материал, но и инструмент, а также чертеж.

Подготовив для работы инструмент и материал, следует изготовить из дерева стойки и прикрутить к ним болты.

Стойки должны иметь жесткую конструкцию и не расшатываться при работе агрегата.

Для укрепления деревянных стоек, а также резцов, рекомендуется использовать подручник, который можно изготовить из двух досок. Подручник для резцов должен иметь возможность свободно вращаться.

При изготовлении своими руками всех элементов станка следует использовать только профессиональный инструмент.

На видео, которое размещено ниже, рассказано о том, какой инструмент необходим для работы и как самостоятельно собрать токарный станок, при помощи которого может выполняться как заточка заготовок, так и многие другие операции.

Видео:

У нижней дощечки самодельного агрегата рекомендуется сделать угол скошенным, кроме этого, его следует укрепить полоской железа, что поможет предотвратить деформацию стамески резцов в процессе движения.

Для того чтобы фиксировать заготовку, которую необходимо обработать, используют гайки, которые должны не только прочно ее укрепить, но и дать возможность двигаться в заданном направлении под ход резцов.

Следует также хорошо продумать и об устройстве электродвигателя, при помощи которого будет производиться необходимая заточка заготовки.

Для этих целей можно использовать небольшой двигатель с малой мощностью. Он позволит производить несложную обработку самых разных заготовок.

Также, используя соответствующий инструмент, данный агрегат можно дополнительно оснастить насадкой под шлифовальные круги, что еще больше расширит его возможности.

Кроме этого, рекомендуется продумать и установку переходника под сверлильный патрон.

Более подробно о том, как имея под рукой весь необходимый инструмент и материал, собрать своими руками станок, рассказано на видео, размещенном ниже.

stroyremned.ru


Смотрите также

  • Сверлильно фрезерный станок по металлу
  • Самодельные станки для ковки
  • Программы для станков чпу
  • Горизонтально расточные станки
  • Радиально сверлильные станки
  • Как правильно заточить нож на точильном станке
  • Станок для деревообработки
  • Токарный станок 1а616 технические характеристики
  • Брошюровочно переплетный станок
  • Браслет из резинок на станке чешуя дракона
  • Самодельный сверлильный станок своими руками

Часовой токарный станок своими руками


Самодельные станки

(Из книги Е. Васильева «Маленькие станки»)

Самоделкины из разных стран естественно не обошли вниманием и маленькие станочки. Вот несколько самодельных конструкций. В таких проектах обычно используются круглые шлифованные стержни в качестве направляющих, и потому такие конструкции часто напоминают легендарный Unimat DB/SL.

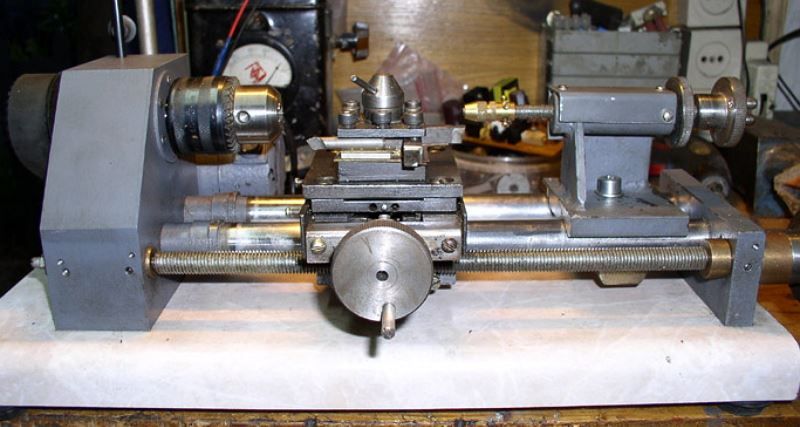

Пример самодельного станочка показан на фото (его основные корпусные детали изготовлены из алюминия).

В следующем токарном цыплёночке используется цанговый патрон с набором цанг от станка «Taig». На фото общий вид.

Как видим, простые в изготовлении круглые направляющие применяются во многих конструкциях. Но существует устойчивое мнение о слишком низкой жесткости такой конструкции. Возможно, это так, но у меня появилось подозрение – не миф ли это.

Может быть, направляющие и не виноваты во всех грехах, что им приписывают? Маленький станок любой конструкции, ну может за исключением промышленных станочков, имеет скромный запас жесткости. Например, я пользуюсь станками, где направляющие обычные, литые чугунные. И когда начинается свист и вибрация, я ищу причины в другом, подпираю деталь центром задней бабки, меняю режимы резания, меняю заточку резца и, в конце концов, нахожу какой-то приемлемый вариант и работаю. Но с проблемой низкой жесткости я и без круглых направляющих сталкиваюсь частенько. А вот если бы направляющие этих станочков были круглыми, возможно я бы пенял и плевался на них, не подозревая, что причина совсем не там.

Конечно, нет дыма без огня, но Юниматы DB/SL по-прежнему народ покупает очень охотно. И менять их ни на что не хочет, ни смотря на вроде бы низкую жесткость круглых направляющих. Кроме того, можно выполнить направляющие чуть потолще и покороче, как в станочке мастера.

Здесь описание и чертежи (https://www.chipmaker.ru/index.php?showtopic=211) этого самодельного станка. Ввиду дефицитности маленьких токарных патронов и их достаточно высокой стоимости, в станке применён сверлильный патрон вместо токарного.

Юрий Кимборович. Вид со стороны задней бабки

Юрий Кимборович. Привод Юрий Кимборович. Механизм подачи

Ю.К. – Немного подробностей о конструкции:

Направляющие – стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14х1,5, с другой стороны она уже есть. Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально. Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны и стянуты винтами для регулировки люфта. В задней отфрезерована ступенька, которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную, сверху на столике прикручена 5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и задней опоры. Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено «на глазок» но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемещая бабку к шпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем берётся сверло больше на 0,5мм. и операция повторяется. И так до диаметра 6,7 мм. Приличная соосность гарантируется. Затем, в патрон вставляется метчик М8, и поворачивая патрон воротком – нарезается резьба в задней бабке.

Читать также: Как правильно вести электрод при сварке видео

В принципе, вкратце все. Буду рад, если кому-то пригодится.

В задней бабке вращающегося центра у меня нет – когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.

– Замечательная самоделка! На рынке видел токарные патроны диаметром 80 мм. Не влезет такой на Ваш станок?

Ю.К. – Насчет патрона – 80-й для него слишком большой и тяжелый. Когда-то советская промышленность для часовых станочков выпускала токарный патрон 60 мм и обозначался он С92. Видел такой на часовом станке, но найти такой раритет не удалось.

Чертежи сделаны до изготовления станка в довольно простом векторном редакторе Xara X. Просто мне когда-то пришлось много в нем поработать и работаю в нем довольно быстро. Оформлять пришлось так, чтобы было понятно тем, кому заказывал детали. А эскизы перерабатывались раз 15 в редакторе в поисках упрощения конструкции, прежде чем приступить к металлу. Что получилось сами видите. В принципе, он у меня трудяга. Большой станок только купил и сейчас ремонтирую, а на этом вся мелочевка точится уже год. Вчера, кстати, для коробки передач большого станка на нем выточил десяток контровочных винтиков М6х8.

Если есть вопросы по конструкции – задавайте, буду рад ответить.

Кем-то начатая, но не доведённая до конца работа – самодельный токарный станочек (найден на даче). Возможно, ещё получит вторую жизнь, так как нашёл нового хозяина.

Ещё одна самоделка, на этот раз собрана из готовых узлов разных станочков. На мой взгляд, получилась неплохая конструкция – только мотор добавить, да станину поставить на ножки. Фотография взята с Металлического форума.

Посмотрите и эту ссылку:

и на ней раздел «Станки самодельные». Там много примеров разных конструкций, подобных той, что на фото.

Правда, с тем, что там написано про двигатели с постоянными магнитами, мол, такие двигатели крутятся стабильно, и якобы обороты зависят только от напряжения, я не согласен. При разной нагрузке такие двигатели, конечно же, меняют и частоту вращения. И при использовании в станочках нуждаются в стабилизации оборотов. Но это не беда – фотографии всё равно интересные, а стабилизатор оборотов изготовить – дело не очень хитрое и я ещё вернусь к этой теме чуть позднее.

Вообще весь сайт Андрея Осипова Электроника СТУДИЙНЫХ ВСПЫШЕК (https://www.osipoff.ru/) очень познавательный и интересный, причём именно этот сайт во многом послужил мне примером того, как можно сделать технический ресурс Интернета наглядным, интересным и информативным. Поэтому рекомендую его ресурс всем читателям, интересующимся не только станками, но, прежде всего, фотографией или электроникой.

Читать также: Угол метрической и дюймовой резьбы

Изготовить качественно узел шпинделя с подшипниками качения довольно сложно, но при не слишком больших нагрузках хорошо работают конические бронзовые втулки в сочетании со стальным шпинделем.

Для смазки таких втулок используются специальные маслёнки. Вот фото таких маслёнок на японском токарном Eguro и справа подобная маслёнка крупным планом.

Конструктивные особенности часовых токарных станков, инструкция по их обслуживанию и тонкости работы с оборудованием.

Среди спецоборудования для токарей часовые токарные станки выделяют в отдельную группу. Эти настольные приборы характеризуются высокой точностью и функциональностью, несмотря на компактные габариты (длина до 35см).Классическая конструкция такого оборудования не подразумевает наличие патрона и резцедержателя. Однако современные модели оснащаются всеми необходимыми приспособлениями.

Назначение и область применения

Большинству изложенных пожеланий практически полностью соответствует комбинированный станок 1е95. Это токарно-винторезный комбинированный агрегат, обеспечивающий при эксплуатации нормальную точность обработки. Его функционал достаточно широкий, причем стоимость оборудования – разумная. Такое оборудование чаще приобретают небольшие компании разных отраслей. Этот станок с легкостью обработает заготовки из металла и других материалов.

Изготавливается токарный станок 1е95 станкостроительным заводом в Алма-Аты с 1986 года. Комплектующие и запчасти постоянно есть в продаже, причем цены на них умеренные.

Станок 1е95 относят к комбинированному типу, предназначенному для эксплуатации в мобильных и стационарных мастерских. В состоянии поставки он имеет токарный и сверлильный агрегат с собственными приводами. Его основное назначение – токарные работы по обработке наружных поверхностей и внутренних полостей, нарезание резьбы разнообразного профиля (метрической, дюймовой, модульной и питчевой) на деталях, закрепленных в патрон или центры и сверловка отверстий. Под заказ возможна поставка шлифовального, заточного и фрезерного (вертикально-горизонтального) оснащения, план-шайбы и стола под расточные операции.

Читать также: Печи для ионно плазменного азотирования

Режущий инструмент можно использовать любой, важно, чтобы он соответствовал стандартам и требованиям безопасной работы.

Виды часовых станков

Нельзя сказать, что часовые аппараты точнее крупных моделей. Просто они предназначены для тонких работ с мелкими деталями. В таких случаях необходимо специальное оснащение и приемы, например: фиксация детали в цангах, тонкое сверление с использованием кондуктора.

Лидерами в производстве оборудования для часовщиков всегда были заводы Европы и отчасти США. В союзе, однако, изготавливали очень неплохие копии.

Рассмотрим некоторые модели.

Этот станок по праву считают достойным аналогом модели Schaublin-70 швейцарского завода. Его сфера – тонкая, чистовая обработка деталей из металла.

Прибор успешно справляется с расточкой конусов и цилиндров, подрезанием торцов, сверлением.

Агрегат Т28 широко используют в часовом и инструментальном производстве, в приборостроении. Это оборудование настольной конструкции имеет привод от локального электромотора. Заготовки, в зависимости от планируемой обработки, можно крепить тремя способами:

Конструкция Т28 стандартна: станина, передняя и задняя бабки и суппорт. Инструмент прикрепляется на суппорт и подается вручную. Шпиндель вращается в двух втулках с подачи электродвигателя.

Металлообрабатывающий прибор Т65 также предназначен для высокоточного резания и обточки деталей наименьших размеров (в том числе фигурных). Тип установки – настольный. Станина выполнена в форме стержня. Впрочем, как и в Т28.

К преимуществам аппарата относят простое устройство, недорогие запчасти и несложную эксплуатацию. Легковесный станок Т65 оснащен хорошим двигателем мощностью 0,25кВт и способен вырабатывать до 1400 оборотов в минуту.

Часовые токарные станки С95 были изготовлены по макету известной германской модели Boley No.1b. Основное применение прибор получил в масштабных операциях при производстве часов.

  • Вытачивать фигурные поверхности;
  • Подрезать торцы;
  • Сверлить;
  • Проводить фрезерные и доводочные операции.

Станина выполнена в виде точеной балки на двух опорных стойках. Сверху на станине размещены призматические направляющие для фиксации бабок и суппорта.

Устройство часовых станков

Составные части прибора выглядят следующим образом:

  1. Станина. Данный элемент служит надёжной опорой, а на её верхнюю поверхность монтируются остальные узлы. Благодаря прочной и ровной нижней плоскости достигается хорошая точность и устойчивость.
  2. Суппорт. Эта деталь перемещается горизонтально, по двум направляющим, установленным на опорной раме. Также в состав данной составляющей входит градуированный диск, регулирующий угол наклона продольного суппорта.
  3. Лицевая бабка. Один из главных элементов, без которого как часовой, так и другой токарный станок по металлу не сможет функционировать. Эта составная отвечает за вращение, а её движущие звенья не должны иметь люфтов. Также бабка должна регулярно протираться и смазываться маслом.
  4. Тыльная бабка. Данный элемент предназначен для фиксации задней стороны заготовки, и также может перемещаться по направляющим.
  5. Прижимная бабка. Она необходима для скоростного просверливания и выточки пустотелыми фрезерами. Зажим инструментов осуществляется соответствующими затяжками.
  6. Открытый мотор. Имеет стандартный внешний вид, устанавливается с боку агрегата, и запускается нажатием пусковой кнопки. Особое внимание нужно уделять монтажу: двигатель должен плотно фиксироваться на нижней крышке, а его ось должна совпадать с линией шкивов контрпривода.

Разумеется, каждый часовой, крупногабаритный или мини токарный станок будут иметь различное строение, однако, основные запчасти выглядят именно таким образом.

Различия и преимущества

Как уже говорилось, все три модели малогабаритны, подвержены ручной переноске. Самый тяжелый аппарат Т28 весит 25кг, другие два – по 19кг.

Класс точности одинаково высок – «Н».

Детальное сравнение технических параметров приведено в паспорте ниже.

ПоказательТ-65С-95Т-28
Максимальный диаметр детали над станиной, см12513
… над суппортом, см31,21,4
Высота центров, см6,53,26,5
Межцентровое расстояние, см2012,522
Предельная длина обточки, см73,85,5
Расстояние от опоры резца до центров, см0,60,60,6
Толщина отверстия в шпинделе, см10,81
Обороты шпинделя, об/мин77, 66, 551300. .30001440, 2500, 4300
Максимальное поперечное перемещение суппорта, см74,45,5
Предел перемещений пиноли, см4,534,5
Электрооборудование
Мощность электродвигателя базового привода, кВт, обороты0,25

Читать также: Как правильно пользоваться резаком пропановым для резки

1400 об/мин

2700 об/мин

2800 об/мин

Итак, из рассмотренных данных видно:

  • Модель Т28 – самая мощная и оборотистая, имеет наибольший РМЦ. Число вращений шпинделя несравненно выше других моделей, что обеспечивает большую скорость обработки.
  • Т65 отличается низкой величиной шпиндельных вращений, что оптимально для тонких чистовых обработок. Станок обтачивает детали гораздо большей длины (до 70мм) и отличается самым значительным перемещением суппорта и быстрой настройкой, которую можно произвести своими руками.
  • С95 – самый маленький аппарат из рассмотренного ряда. Маломощный мотор выдает очень хорошие обороты и подвергает шпиндель быстрому вращению. Это компактный, но весьма функциональный станок.

Обслуживание станка 1е95

При работе некоторые узлы станка требуют проведения регулировочных операций для сохранения их работоспособности.

Шпиндельная бабка прочно зафиксирована на станине с помощью 4-х болтов и шпильки. Но при работе или после перевозки возможно ее смещение. Для устранения этого необходимо открутить гайки болтов и шпильки, затем винтами вернуть бабку на ее штатное место и закрутить крепеж. Подшипники шпинделя установлены при сборке станка, их регулируют гайками только в случае крайней необходимости.

В том случае, если рукоятка не в состоянии обеспечить нужный прижим задней бабки к станине, это усилие можно отрегулировать. Отдайте гайки и измените место прижимной планки.

Направляющие кареток суппорта в процессе эксплуатации изнашиваются и требуют периодического устранения зазоров путем подтяжки регулирующих клиньев и устранения «мертвого» хода за счет изменения взаимного положения гайки с контргайкой.

Натяжение клинообразных ремней приводов – главного, масляного насоса и быстрых ходов коробки подач выполняется одинаково. Ослабляем болты салазок, на которых установлен электродвигатель, задаем нужную натяжку ремня (до 10 кг на один) и вновь зажимаем болты.

Марки масла, рекомендуемые для смазки

Для смазывания станка 1е95 применено несколько систем, в том числе:

  • Автоматическая централизованная для коробки подач, шпиндельной бабки и ее подшипников.
  • Циркуляционная проточная для фартука, ходового вала и винта, каретки, суппорта, гайки и винта поперечных салазок, направляющих салазок.
  • Фитильная под задние подшипники винта и вала ходовых.
  • Погружением (масляная ванна) к валу, зубчатым колесам и подшипникам коробки скоростей сверлильного агрегата.
  • Ручная периодическая для элементов задней бабки (пиноли, винтовой пары, подшипников, эксцентрикового вала и направляющих).

Читать также: Торцовочная фреза для фрезера

В качестве жидкой смазки рекомендуется использовать масло индустриальное И-20А, И-30А либо ее аналоги R-20/32, OL -12/14, Shell, Mobil.

Основная комплектация

Кроме технических характеристик, за функциональные преимущества каждой марки отвечает заводская комплектация.

Под заказ настольные токарные приборы оснащаются множеством дополнительных приспособлений. Базовая же комплектация Т28 состоит из таких элементов:

  • Передняя и задняя бабки;
  • Станина;
  • Зажим;
  • Подручник для ручного перемещения;
  • Планшайба;
  • Стол;
  • Комплект основных ключей;
  • Набор цанг.
  • Инструкция

С помощью планшайбы, которая крепится на шпиндель, можно вытачивать углубления в платинах для шестеренок.

Часовой настольный токарный станок Т 65 комплектуется с некоторым отличием. В устройстве не заложено наличие планшайбы и подручника, но есть другие функциональные особенности.

Бабка скоростного прижима применяется для быстрого высверливания и выточки особым приспособлением (например, полыми фрезами). Контрпривод – это вал, расположенный на опорных креплениях. Контрпривод обеспечивает 6-тиступенчатые обороты шпинделя (в обычном режиме ступеней 3).

Настольный агрегат С95, кроме контрпривода и подручника, оснащен еще и сложными приборами для наружного и внутреннего шлифования.

Назначение оборудования

Данная аппаратура является маленькой, и предназначена для работы с мелкими металлическими предметами. Например, при помощи С-95 можно сделать множество миниатюрных деталей, предназначенных для приборов, на других можно провести усовершенствование часового токарного станка, а разновидность АТМ идеально подойдёт для часовых и ювелиров. Однако не обязательно что-то улучшать, поскольку на рынке каждый сможет найти подходящую марку.

Часовой токарный станок в работе

Расположение органов управления

Чтобы понять, как управляются настольные металлорежущие установки, приведем схему органов управления одного из них. Различия не существенны.

Размещение органов управления Т28:

  • Ручка запуска электродвигателя;
  • Ручка остановки шпинделя передней бабки;
  • Ручка делительного приспособления;
  • Маховик фиксатора цанг;
  • Ручка стопора шпинделя;
  • Рукоятка поперечной подачи суппорта;
  • Рукоятка продольной подачи резцовых салазок;
  • Рукоятка зажима пиноли задней бабки;
  • Маховик подачи пиноли задней бабки;
  • Ручка зажима задней бабки;
  • Гайка зажима суппорта.

Электрическая схема

Работа электрики в приведенных приборах практически идентична. Для примера рассмотрим электрическую схему станка Т28:

Судя информации из профессиональных форумов, все три выбранные марки характеризуют, как многофункциональные, высокоточные аппараты.

Единственная плохая новость для мастеров тонкой металлообработки – эти модели давно не выпускают. Остается искать оставшиеся в обиходе экземпляры б/у. Если, конечно, Вы не располагаете круглой суммой для приобретения европейского аналога.

7 составляющих и рекомендации по сборке

Металлорежущим станком называют технологическую машину, на которой путем снятия стружки с заготовки получают деталь с заданными размерами, формой, расположением и шероховатостью отверстий. Токарные станки — самый распространенный тип металлообрабатывающего оборудования. Токарное оборудование, предназначенное для обработки металла, бывает разных типов: напольное, настольное — в зависимости от целей использования. Кроме того различают станки с ЧПУ и без него. Любой металлообрабатывающий токарный станок (включая современные центры по обработке металлов) работает в соответствии с принципом: заготовка, предназначенная для обработки, жестко закрепляется в патроне, закрепленном на шпинделе, вращающимся посредством приводного механизма с заданной частотой. В зависимости от массы различают станки легкие (до 1 т), средние (до 10 т) и тяжелые (свыше 10т). Резание металла (снятие металлической стружки с заготовки) осуществляется при помощи высокопрочного резца со сменными пластинками (или с напайкой и заточкой под определенным углом). Закрепленный в резцедержателе резец обрабатывает поверхность заготовки, перемещаясь вдоль и поперек оси вращения этой заготовки. Устройство токарных станков должно обеспечить не только соответствующую мощность механизма привода и механизма продольной подачи, но и статичность резца и заготовки. Двумя главными параметрами любых токарных станков по металлу являются наибольший диаметр обрабатываемой детали над станиной и наибольшее расстояние между центрами (крайними точками, через которые проходит ось вращения детали). Эти два параметра задают максимальные габариты деталей, с которыми способен работать токарный станок. Для изготовления на станках требуемой детали рабочим органам станка необходимо сообщить определенный, иногда достаточно сложный комплекс согласованных движений, при которых с заготовки снимается в виде стружки избыточный материал (припуск).

В процессе развития промышленности технологии и методы металлообработки, в том числе токарной, постоянно совершенствуются. На сегодняшний день наиболее актуальными и перспективным является выпуск токарных станков и обрабатывающих центров с числовым-программным управлением (ЧПУ). Данные станки предназначены для обработки деталей по всему спектру операций от черновых до чистовых при обработке наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

  • привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
  • станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

  • задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
  • передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
  • ведущий и ведомый центры;
  • суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

  • продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

  • поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
  • наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя.

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать.

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность.

Так, у домашнего мастера должна быть возможность при помощи данного агрегата нарезать резьбу с самыми разными параметрами ее шага.

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  • Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  • На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  • Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  • Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  • В гидравлический цилиндр заливается смазывающая жидкость.
  • Устанавливается шкив и суппорт с направляющими.
  • Монтируется электропривод.
  • Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

    Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Некоторые советы и рекомендации

Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.

Даже если дома в таком токарном станке на первый взгляд все выглядит идеально, в процессе его последующей эксплуатации могут выявиться самые разные скрытые дефекты.

Видео:

При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого следует оборудование прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей.

Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.

В настоящее время на рынке представлен огромный выбор данного класса приспособления как для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, лучше остановить свой выбор на проверенной и известной марке.

Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Схема работы настольного агрегата

В настоящее время производством токарного оборудования для домашнего использования занимается большое количество компаний из разных стран мира.

В этом случае стоит обратить свое внимание на токарный станок фирмы Корвет, который идеально подходит для использования в личных целях. Он обладает большой функциональностью и имеет высокий потенциал работы.

ВАЖНО ЗНАТЬ: Станки лазерной резки металла

Видео:

Агрегат имеет компактные размеры, а кроме этого, оснащен возможностью самостоятельно регулировать скорость выполнения всех типов операций.

При помощи данного приспособления можно выполнять одновременно несколько видов сечения, в том числе, фасонного и цилиндрического. Также оборудование марки Корвет дает возможность выполнять сложные типы торцевания, а также многие другие операции.

В технические возможности станка можно включить нарезание резьбы, а также осуществлять необходимую обработку заготовок, которые имеют большое сечение, однако в этом случае придется воспользоваться дополнительными приспособлениями.

Устройство Корвет выпускается китайским производителем и имеет различную комплектацию.

Токарный агрегат должен быть установлен на устойчивой и прочной поверхности, при этом высоту стола следует выбирать максимально удобной для работы.

Дома, непосредственно перед началом эксплуатации, с приспособления следует удалить все крепежные элементы и укрепить рабочие элементы. Также производится полная регулировка оборудования Корвет и подключение его к источнику основного питания.

В процессе эксплуатации агрегата Корвет следует поддерживать его в полной чистоте и регулярно осуществлять продувку основных узлов сжатым воздухом.

Кроме этого, все подвижные части токарного станка Корвет необходимо содержать в смазанном состоянии, для чего можно использовать обыкновенное машинное масло.

В том случае, если какая-либо его деталь деформируется, ее необходимо как можно быстрей заменить. Принцип работы на агрегате Корвет ничем не отличается от принципа работы на каком-либо ином аналогичном устройстве.

Следует отметить, что для работы на токарном станке Корвет нет необходимости обладать профессиональной квалификацией. Схема работы станет понятной для каждого, кто хочет освоить азы работы со станком, за короткий промежуток времени.

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

  • Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
  • Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  • Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.
  • Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

    Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

    Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

    Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

    С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

    Чертеж передней опоры, внутри которой закрепляется дрель

    Основные характеристики

    Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на крупных предприятиях, например агрегата 1д95.

    Его габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор и рабочий потенциал находится на высоком уровне.

    Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, возможность обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

    При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

    Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

    Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

    Несмотря на это, на нем можно работать практически в любых условиях и выполнять соответствующие задачи различной сложности.

    Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

    Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого универсального устройства появиться возможность с большой точностью самостоятельно выточить конус в соответствии с чертежом.

    Все эти операции обладатель домашнего токарного агрегата сможет проводить самостоятельно в любое удобное время.

    ВАЖНО ЗНАТЬ: Ручная плазменная резка: аппараты, оборудование, видео

    Конечно, перед тем, как отправиться в магазин и оформить покупку, необходимо не только представлять для себя, какие именно задачи предстоит решать, но и хорошо знать устройство агрегата.

    Техника безопасности при работе с самодельным токарным станком

    При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

    На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

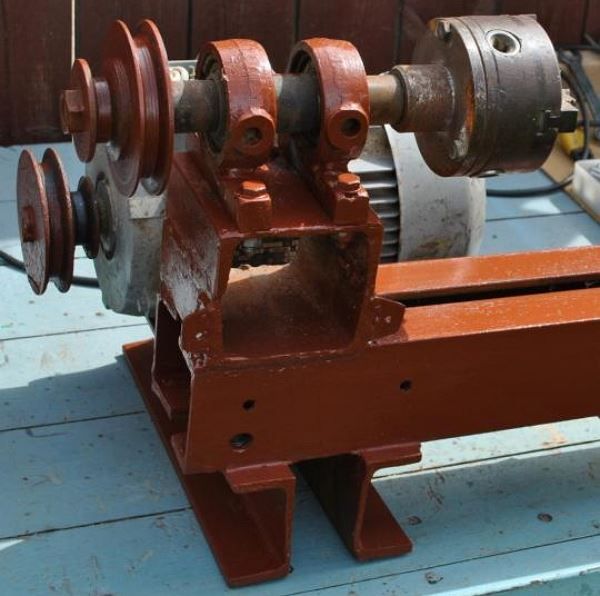

    Пример токарного станка по металлу, собранного своими руками

    Также следует придерживаться следующих правил безопасности:

  • Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
  • Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
  • Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
  • После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.
  • Устройство профессионального оборудования

    Для того чтобы в точности представлять для себя возможности токарного станка, лучше всего ознакомиться с устройством и принципом действия профессионального оборудования на примере агрегата 1д95.

    Это токарно-фрезерное оборудование обладает повышенной универсальностью и функциональностью.

    Станок 1д95 способен выполнять качественную обработку как наружных, так и внутренних поверхностей деталей, которые относятся к телам вращения самого разного осевого профиля.

    Видео:

    Агрегат 1д95 способен, в том числе, с высокой точностью производить нарезку резьбы самых разных типов, включая метрическую, модульную, а также питчевую и дюймовую.

    Станок 1д95 может успешно выполнять свои функции не только в стационарных, но и передвижных мастерских. В его состав одновременно входит несколько различных агрегатов, а именно: токарно-фрезерный, заточный, а также сверлильный. Следует отметить, что каждый агрегат имеет свой самостоятельный привод, что повышает общую универсальность всего станка в целом.

    В состав агрегата 1д95 входит достаточно большое количество самых разных узлов и элементов. Одним из основных является достаточно массивная станина, выполненная из стали и обладающая повышенной прочностью.

    Также данный станок 1д95 имеет собственную коробку передач автоматического действия.

    Как и в любом другом токарном оборудовании, в состав приспособления 1д95 входят такие элементы, как суппорт, бабки, рабочий стол, а также шкаф управления.

    Стоит отметить, что станок 1д95 имеет большое количество и органов управления в виде соответствующих рычагов, маховиков, выключателей и тумблеров. Агрегат способен работать на различных скоростях и имеет зубчатые колеса сменного типа.

    Конструкция задней бабки позволяет работать, в том числе, и с длинными заготовками, а кроме этого, выполнять сверление технологических отверстий разного диаметра.

    Станок данного класса относится к профессиональному оборудованию, а для работы на нем необходимо иметь соответствующую квалификацию.

    Самодельный токарный станок по металлу своими руками и как сделать резец по дереву

    Все дело в деньгах. Токарные станки по металлу — вещи очень и очень недешевые, это касается даже самых простейших моделей.

    Сделать своими руками такого рода станок – дело вполне по силам любому желающему, поэтому многие домашние и кустарные мастера сооружают эти аппараты самостоятельно и очень успешно.

    Содержание

    1. Сферы применения токарного станка
    2. Составные части мини-токарного станка по металлу
    3. Станина
    4. Привод
    5. Как производится вращение?
    6. Ременная передача
    7. Цепная и фрикционная передачи
    8. Основные узлы устройства
    9. Этапы сборки токарного станка
    10. Какой мотор лучше
    11. Делаем станок из дрели
    12. А теперь простейший станок
    13. Техника безопасности

    Сферы применения токарного станка

    Токарный станок – аппарат древний, это раннее приспособление для обработки самых разных деталей из разнообразнейших материалов – от металла до дерева и др.

    Обработка – это прежде всего обточка поверхностей как внутри, так и снаружи, сверление и расточка отверстий разного диаметра, нарезка резьбы, формирование рельефа поверхностей с помощью накатки.

    Если говорить о токарной обработке металлических деталей, то промышленные токарные устройства, произведенные разными заводами, являются дорогими и массивными агрегатами, управлять которыми весьма непросто.

    Они никоим образом не относятся к настольным аппаратам, это серьёзные промышленные агрегаты, которые в принципе не подходят для кустарных работ. Поэтому самодельный токарный , — отличная идея по всем соображениям.

    Чертеж станка токарного.

    Вы можете, к примеру, сделать его в виде мини-версии, которого будет вполне достаточно для обработки как металлических деталей, так и заготовок из любых других материалов.

    При использовании домашних самодельных мини-станков есть определенные ограничения: они предназначены главным образом для работы с круглыми деталями, с сечениями типа осей, рукоятками для инструментов, колес и т.д.

    В мини-станках детали нужно фиксировать только в горизонтальном положении для их вращательных движений. Лишний материал по ходу обточки снимается резцами, которые закреплены в суппорте токарного аппарата.

    Составные части мини-токарного станка по металлу

    Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

    Устройства состоят из следующих составных частей:

    Станина

    Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

    Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

    Привод

    Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

    Будет достаточно бывшего в употреблении привода от стиральной машинки, строительного миксера или чего-нибудь еще, если вы делаете легкий станок для работ по металлу.

    Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

    1. Задняя бабка.
      Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
    2. Передняя бабка.
      Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
    3. Передний и задний центры.
    4. Суппорт.

    Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

    Как производится вращение?

    Устройство токарного станка.

    Вращательный момент формируется в станке разными способами. Можно установить рабочую часть на вращательный вал электрического двигателя напрямую. Такой подход много чего сэкономит: и место, и деньги на запасные части.

    К сожалению, такое расположение возможно далеко не всегда, поэтому главным исполнителем вращательного движения назначаются так называемые передачи. Они бывают цепными, ременными и фрикционными.

    У каждого вида передачи есть свои плюсы и минусы:

    Ременная передача

    Самый бюджетный вариант передачи для мотора со многими преимуществами. Главное из них – надежность. Сделать ременную передачу просто: чаще всего мастера берут таковую от других устройств.

    Есть и недостаток – это его недолговечность, так как ремни быстро изнашиваются. Вам придется менять их довольно часто.

    Цепная и фрикционная передачи

    Цепная передача стоит недешево, к тому же она намного более громоздкая, чем ременная. Зато и прослужит такая передача намного дольше, так что вы получите «стратегическую» экономию средств. Фрикционная передача находится ровно посередине между ременной и цепной передачами.

    Основные узлы устройства

    От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

    Движение суппорта может происходит в следующих направлениях:

    • Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
    • Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
    • Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.

    Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.

    Элементы токарного станка.

    Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде.

    Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

    Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

    Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

    Этапы сборки токарного станка

    Самодельные токарные своими руками собираются быстро и несложным образом. Единственное, что нужно точно соблюдать, — порядок сборки.

    Самодельный токарный станок нужно собирать с максимальной точностью:

    1. Первым делом – сборка рамы из металлических элементов. Лучше, если это будут швеллеры и балки. Нужно обязательно рассчитать нагрузку для планируемых работ: с деталями каких размеров вы собираетесь иметь дело? Если, к примеру, вы планируете обрабатывать металлические предметы длиной больше 5-ти сантиметров, металлическая рама станка должна быть должны быть толщины свыше 3-х сантиметров.
    2. Установка продольных валов с направляющими на швеллеры. Лучше зафиксировать валы узлами сварки, но можно закрепить и болтами.
    3. Подготовка передней бабки из гидравлического цилиндра с толстыми стенками и двумя подшипниками, спрессованными в тело цилиндра.
    4. Прокладка вала с использованием подшипников с большим диаметром.
    5. Заливка жидкости для смазки в гидравлический цилиндр.
    6. Установка и фиксация шкива с суппортом и направляющими.
    7. Монтаж электропривода.

    Не забыть заняться специальным подручником для хорошей устойчивости резцов для токарного станка по металлу. Токарный резец по металлу – один из ключевых элементов, с ним работаем внимательно и аккуратно.

    Внизу конструкции станка прикрепить металлическую полоску с защитной функцией – она не даст рабочей части станка деформироваться по ходу активности.

    Какой мотор лучше

    Чертеж сборки станка для токарных работ.

    Электрический мотор – ключевая часть любого токарного устройства для работ по металлу. Движение рабочей части аппарата происходит благодаря ему и ничему больше. Насколько мощный мотор, настолько мощный и .

    Уровень мощности мотора нужно рассчитывать в зависимости от планируемых работ – размеров металлических деталей, с которыми вы собираетесь работать на вашем новом агрегате.

    Если в ваших планах работа с небольшими деталями, будет вполне достаточно мотора с мощностью около 1 кВт. Такие моторы имеются на швейных машинках или других домашних бытовых электроприборах. Если ваши будущие детали покрупнее, выбирайте мотор с мощностью от 1,5 до 2,0 кВт.

    Мощность также зависит от материала, с которым вы собираетесь работать. Если, к примеру, ваш материал – дерево, то самодельные токарные станки по дереву своими руками, включая самодельный резец для токарного станка по дереву, большой мощности не потребуют.

    Важнейший вопрос – надежная изоляция всех электрических узлов. Самым оптимальным вариантом будет взять консультацию у специалиста. Уверенность в безопасности аппарата и профессиональной надежности конструкции вам не помешает: все-таки вы собираетесь работать с электричеством и металлами. А с ними не шутят.

    Делаем станок из дрели

    Дрель будет отлично смотреться в виде привода к токарному устройству.

    Этим элегантным решением вы сэкономите приличные деньги и значительно упростите себе жизнь, потому что у него целый ряд отличных преимуществ:

    • Модульность аппарата: он просто собирается и разбирается. Дрель без каких-либо затруднений отсоединяется от станины и присоединяется обратно.
    • Такая модель весьма транспортабельна, с ней можно работать везде – хоть на даче, хоть в гараже.
    • Значительная экономия средств: не нужно закупать дополнительные сменные насадки или ременную передачу.

    Чтобы собрать аппарат из дрели, вам понадобится практически те же самые детали, что и для обычного аппарата. Не понадобятся только два вещи: электродвигатель и передняя бабка, а это важнейшие и самые дорогостоящие элементы конструкции.

    Поскольку станок легкий и компактный, нет нужды сооружать устойчивую станину, вполне достаточно будет верстака или стола. Фиксация дрели производится с помощью хомута и струбцины.

    Конструкция и размеры токарного станка.

    Расширение функций токарного устройства из дрели можно произвести с помощью дополнительных насадок и других приспособлений. У вас могут получиться великолепные самодельные станки по дереву.

    Есть, конечно, и минусы. На аппарате из дрели вы не сможете обрабатывать детали большого размера. Можно попытаться усовершенствовать модель в этом направлении. К примеру, добавить ременную передачу и для увеличения числа оборотов.

    Но овчинка не стоит выделки: он потеряет свои главные преимущества в виде простоты и легкости. Таким образом, самодельный аппарат из дрели имеет смысл лишь в случаях, когда идет работа с некрупными деталями.

    Токарный станок из дрели способен на многое: на нем можно не только обрабатывать детали. Но и работать с красками – наносить их на заготовку во время ее вращения. Это и самодельный станок по дереву.

    Намотка проволоки на трансформатор, нанесение разного рода насечек на поверхности деталей – только некоторые примеры использования многофункционального станка из дрели и токарного резца по металлу.

    А теперь простейший станок

    Сегодня в сети огромное количество чертежей, инструкций и видеороликов на тему «как сделать самодельный токарный станок», с помощью которых самостоятельная работа по изготовлению токарного станка вполне реальна и по плечу практически каждому.

    Можно, конечно, замахнуться на мини-станок с программным управлением. А можно остановиться на самом простом варианте, который будет с малыми затратами отлично работать по самым разным деталям разнообразной конфигурации.

    Деревянные стойки крепятся к станине с помощью болтов. Станина должна быть надежной, поэтому выполняется из стальных уголков. В крайнем случае ее можно сделать из брусков.

    Устройство токарного станка по дереву.

    Режущий элемент фиксируется на узле из подручника, по нему он будет перемещаться. На поверхности перемещения следует плотно зафиксировать лист металла для защиты конструкции от деформации. Кроме того, это поможет расположить токарный резец по металлу точно к детали, которую нужно обработать.

    Для изготовления передней бабки и задней бабки подбираются подходящие цилиндры из металла с соответствующим диаметром. Они размещаются в узлах подшипников, которые заранее размещены в деревянных стойках.

    Вращательное движение передается через передний центр, объединенный с мотором с помощью ременной передачи.  Деталь фиксируется между передним и задним участками и обрабатывается резцом из подручника.

    С поиском и выбором электрического двигателя для токарного мини-станка проблем не бывает.

    Мы уже писали, что мотор небольшой мощности можно найти на любом бытовом электрическом устройстве, любой домашний бытовой агрегат, бывший в употреблении, вполне подойдет для этой задачи. В качестве привода можно использовать шлифовальные машинки или дрели.

    Техника безопасности

    Поскольку речь идет об и работе с металлами, требования к выполнению правил техники безопасности будут ясными и жесткими, от которых никуда не денешься. Первым делом нужно проверить работоспособность нового станка сразу же после его изготовления.

    Как проверяется работоспособность станка: шпиндель должен вращаться без малейших затруднений. Нужно замерить совпадение оси вращения деталей в станке с центром симметрии этой же детали. Общая ось должна просматриваться у переднего и заднего центров.

    Элементы конструкции станка для токарных работ.

    Электродвигатель всегда накрывается специальным кожухом, который защищает мотор от грязи и частиц из металла, равно как и самого оператора станка. Если ваше устройство сделано из дрели, никакой кожух не нужен.

    Если вы решили снабдить свой самодельный токарный станок мощным мотором, обязательно протестируйте в вашей домашней сети – хватит ли ее для вашего мощного мотора. А вообще лучше придерживаться устоявшихся традиций и использовать старых знакомых – электродвигатели от бытовых приборов.

    Сделать самодельный токарный – отличное и элегантное решение со всех точек зрения. Простота исполнения, экономия средств, эффективная обработка деталей – все это про самодельные токарные станки.

    изготовление и эксплуатация © Геостарт

    Рубрика: Своими руками

    Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

    Составляющие мини-токарного станка по металлу своими руками

    Любой самодельный токарный станок состоит из следующих элементов:

    • привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
    • станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;
    • задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
    • передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
    • ведущий и ведомый центры;
    • суппорт – упорный механизм для рабочей части.

    Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

    Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

    Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

    Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

    Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

    Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

    • продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;
    • поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
    • наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

    При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

    Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

    Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

    Самодельный токарный станок по металлу своими руками: порядок сборки

    Сборка механизма выполняется в следующем порядке:

    1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
    2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
    3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
    4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
    5. В гидравлический цилиндр заливается смазывающая жидкость.
    6. Устанавливается шкив и суппорт с направляющими.
    7. Монтируется электропривод.

    Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

    Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

    Выбор электродвигателя для станка

    Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

    При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

    Изготовление токарного станка из дрели своими руками

    Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

    1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
    2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
    3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

    Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

    Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

    Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

    Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

    С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

    Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

    В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

    Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

    Техника безопасности при работе с самодельным токарным станком

    При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

    Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

    Также следует придерживаться следующих правил безопасности:

    1. Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
    2. Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
    3. Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
    4. После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

    Варианты модернизации самодельного токарного станка

    Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

    Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

    Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

    Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

    Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

    автор

    Воронина Мария

    способы изготовления и подробное описание

    Древесина – это один из материалов, который легко поддается обработке. Причем для работы не нужны какие-либо сложные инструменты, достаточно простого набора. А вещи, которые выходят из-под стамески, будут поражать своей красотой и функциональностью. На токарных станках можно сделать любые изделия, которые имеют форму вращения – это и балясины для лестниц, и ручки для различного инвентаря, и даже кухонные принадлежности. В статье мы постараемся максимально подробно рассказать о том, как сделать токарный мини-станок по дереву своими руками.

    Назначение станка

    Главное назначение устройства – это изготовление изделий из древесины, у которых форма либо цилиндрическая, либо близкая к ней. При помощи станка у вас получится сделать прекрасную лестницу для крыльца загородного дома. Ведь с помощью топора и рубанка выполнить всю работу вряд ли получится. А вот сделанный своими руками токарный мини-станок по дереву легко справится с поставленной задачей.

    Если набить руку, то вы сможете существенно экономить на различных элементах декора. Даже можно запустить свой старт-ап – делать и продавать изделия. На рынке очень ценятся изделия из дерева, выполненные вручную. Нужно ли обзаводиться таким инструментом – решать, конечно, только вам. Если планируете сделать всего парочку ручек из дерева, то разумнее их приобрести, благо стоимость не очень высокая. Но если есть желание развиваться и изготавливать более серьезные конструкции, то лучше обзавестись станком.

    Как работает станок и из чего состоит?

    Работает станок по очень простому принципу. Заготовка в форме цилиндра размещается и фиксируется по оси вращения. При помощи специального механизма заготовка приводится в движение. Для того чтобы придать заготовке нужную форму, к ней просто подводят резцы или напильники.

    Основные элементы конструкции:

    1. Станина с закрепленными на ней составными частями.
    2. Электропривод.
    3. Передняя и задняя бабки.
    4. Подручник.

    Чтобы работать на станке было максимально комфортно, необходимо использовать устройства для регулировки скорости вращения электродвигателя. Если речь идет о профессиональных станках, то в них используется полноценная коробка смены передач. В самом простом случае это ременная передача с несколькими шкивами, имеющими различный диаметр. Но гораздо эффективнее использовать электронный регулятор оборотов или частотный преобразователь.

    Как сделать станину?

    Станина – это непосредственно рама, на которой осуществляется монтаж всех составляющих станка. От того, насколько она надежна, зависит качество всего агрегата. Поэтому при изготовлении лучше всего использовать уголок из стали. Допускается применять профильные трубы (только прямоугольного сечения, так как у них сопротивление изгибу выше).

    Сначала необходимо наметить все размеры будущего станка. Этот показатель будет зависеть от того, в каких целях планируется использовать деревообрабатывающий станок. В среднем размер должен быть около 80 см – этого хватит, чтобы самостоятельно делать любые украшения для дома. Заготовки для станины вырезаете при помощи болгарки или ножовки по металлу.

    Уложите на расстоянии 5 см две профильные трубы. Обратите внимание на то, что они должны лежать ровно. С помощью струбцин зафиксируйте продольные элементы станины – всего их будет три. Две из них устанавливаете по краям, третью же необходимо расположить примерно в 20 см от левого края. Этот элемент послужит опорой для передней бабки. Это примерные данные, они могут отличаться, напрямую зависят от модели электродвигателя и шкивов.

    Качественным и надежным швом теперь соединяете все элементы станины. Сразу нужно определиться с тем, для чего будете использовать токарный мини-станок по дереву. Своими руками все элементы изготовить несложно. Вы можете установить конструкцию как на столе, так и смонтировать отдельно на полу. Если выберете второй вариант, то придется сделать ножки. В качестве материала можно использовать деревянный брус, металлический уголок или профтрубу. А можно использовать старый верстак или надежный столик.

    Какой двигатель использовать?

    Основная деталь привода – это электрический двигатель. Главный параметр его – это мощность. Для домашнего использования подойдет любой асинхронный мотор, у которого мощность от 1,2 до 2 кВт. Но обратите внимание на то, к какой сети подключается мотор. Если к однофазной, то проблем не возникнет. Но если к трехфазной, то придется использовать конденсаторы для сдвига напряжения. А это уменьшит мощность двигателя. Поэтому рекомендуется приобрести недорогой частотный преобразователь.

    Если вы хотите сделать небольшой настольный токарный мини-станок по дереву своими руками, то достаточно будет мотора от стиральной машинки. Конечно, работать с крупными заготовками он вряд ли сможет, но вот мелкие изделия сделать на нем не проблема.

    Привод: ременной или прямой?

    Для того чтобы привести в движение заготовку, можно использовать один из распространенных методов. Самым простым является прямой. Заготовка при этом устанавливается непосредственно на валу электромотора. Но у привода такого типа имеется ряд недостатков. Во-первых, это невозможность корректировать скорость вращения (правда, минус этот отпадает, если использовать регуляторы или ПЧ). Во-вторых, нагрузка на электромотор довольно существенная. Как бы вы ни центровали заготовку, обязательно появится сильная вибрация.

    Для того чтобы обезопасить электромотор от поломок, лучше всего сделать ременную передачу. Кстати, если есть желание, то заменить ее можно цепной. Такой токарный мини-станок по дереву для дома сможет работать в самых разных режимах. Вот только ее придется время от времени смазывать. Электромотор при такой схеме привода должен располагаться поодаль от оси вращения обрабатываемой заготовки.

    Если применить несколько шкивов, имеющих различный диаметр, у вас получится регулировать скорость вращения без сторонних устройств. Если вы планируете изготовить токарный мини-станок по металлу своими руками, то рекомендуется использовать ремни с тремя и более ручейками (например, от генераторов автомобилей).

    Передняя и задняя бабки

    Заготовка должна располагаться между двумя устройствами, которые называются бабками – передняя (ведущая) и задняя (неподвижная). Передняя бабка – это конструкция из металла в форме буквы П. На подшипниках между боковыми гранями устанавливается вал и шкивы. Корпус желательно делать из толстой стали. Вся конструкция надежно соединяется при помощи болтов.

    Задняя бабка необходима для того, чтобы поддерживать заготовку, чтобы она свободно вращалась. Поэтому заготовку нужно время от времени смазывать в точке соприкосновения с бабкой. Стоимость готовых элементов для промышленных станков не очень высокая, поэтому можно приобрести его на рынке. Но если нет возможности сделать это, то можно использовать патрон от мощной дрели. В него устанавливаете штырь из металла с заостренным концом. Обе бабки крепятся на станине, их оси вращения должны идеально совпадать. Это основное требование, которое предъявляется к самодельному токарному мини-станку по дереву.

    Подручник

    Подручник – это часть станка, на который инструмент будет опираться при работе. Выполнить эту деталь можно по-разному. Главное, чтобы вам было впоследствии удобно пользоваться станком. Простейший подручник – это простой уголок, закрепленный на основании. Причем верхняя кромка должна находиться напротив оси вращения бабок.

    Конструкция из электрической дрели

    Можно изготовить токарный мини-станок из дрели своими руками. Наверное, у вас найдется хотя бы одна электрическая дрель. Этот инструмент является универсальным. Сделать из нее простейший токарный станок не составит труда. Придется, правда, изготовить надежную станину. И дрель будет выполнять одновременно функции привода и передней бабки. Главное – надежно закрепить корпус дрели на станине.

    Простейшая конструкция – это доска или толстая фанера, на которой устанавливается упор с фиксатором и задняя бабка. Как видите, сделать своими руками токарный мини-станок – это не такая уж сложная задача. Зато при помощи такого оборудования можно не только украсить свой дом, но и вполне прилично зарабатывать.

    Планы по изготовлению токарных инструментов для деревообработки

    Товаров: 7.

    Показаны 1 – 7 из 7 позиций

    • 18,00 € В наличии

      Чертежи токарного и дискового шлифовального станка

      Подробные чертежи самодельного токарного и дискового шлифовального станка для небольших мастерских по дереву и деревообработки. с дешевыми и легкодоступными материалами. Шлифовальный диск 250 мм с наклонным столом с левой стороны. Поддерживает другие аксессуары на этом веб-сайте, такие как шлифовальный станок и система для заточки стамесок и ножей.

      18,00 €

    • 15,00 € В наличии

      Чертежи ленточной и шлифовальной машины

      Подробные чертежи самодельной шлифовальной станции для небольших мастерских по дереву или деревообработки. Ленточная шлифовальная машина и шлифовальная машина для измерения толщины, которые можно прикрепить к токарному станку и дисковой шлифовальной машине на этом веб-сайте. Простая, легкая конструкция из дешевых и легкодоступных материалов. Чертежи токарных станков продаются отдельно.

      15,00 €

    • 3,00 € В наличии

      Токарные станки для заточки стамесок

      Подробные чертежи самодельного станка для заточки стамесок, которые можно прикрепить к токарному станку, на этом сайте. Простая, легкая конструкция из недорогих материалов. Это позволит вам заточить на токарном станке почти все виды токарных резцов по дереву. Чертежи токарного станка и шлифовального круга продаются отдельно.

      3,00 €

    • 15,00 € В наличии

      Многоцелевая рабочая станция с вращающимся инструментом Чертежи

      Подробные планы самодельной рабочей станции 3-в-1 для использования с вращающимися инструментами типа Dremel. Проекты «сделай сам», такие как маркетри, мастерские и инкрустации. Многоцелевая рабочая станция выполняет три функции: мини-дрель, фрезерный стол и токарный станок.

      15,00 €

    • 0,00 € В наличии

      Чертежи лицевой панели и патрона токарного станка

      Бесплатные подробные чертежи самодельной лицевой панели и патрона токарного станка. Простая, легкая в сборке конструкция. Идеально подходит для использования с самодельным токарным станком на этом сайте. Это позволит вам делать чашки, миски и тарелки.

      0,00 €

    • 5,00 € В наличии

      Токарный станок для заточки ножей Схемы приспособления

      Подробные чертежи изготовления приспособления для заточки ножей. Это позволит вам заточить практически любой нож быстро, удобно и точно. Инновационный шлифовальный круг с наждачной бумагой. Вы можете быстро переключаться между зернистостью, и она не деформируется, в отличие от каменных кругов. Эта система заточки предназначена для использования с моим самодельным токарным станком. Токарные планы…

      5,00 €

    • 3,00 € В наличии

      Чертежи складного ножа

      Детальные чертежи самодельного складного ножа, идеально подходящего для резьбы по дереву. Вдохновлен знаменитыми испанскими ножами от Taramundi. Их легко сделать, с простой конструкцией. Трение между лезвием и деревом действует как запирающий механизм. Я переработал старый стальной пильный диск, чтобы сделать лезвие. Широко используется в DIY и деревообработке.

      3,00 €

    Показаны 1 – 7 из 7 позиций

    В конструкции используются различные элементы, которые значительно облегчают нашу задачу. Одним из них, и очень популярным среди мастеров, может быть самодельный токарный станок по дереву . Так что в этом смысле для тех, кто любит собирать свои инструменты, покупка шаблонов для токарных станков по дереву становится отличным вариантом, чтобы лучше выполнять выполняемую работу.

    В Paoson мы понимаем это, поэтому мы предоставляем в ваше распоряжение широкий спектр чертежей токарных станков по дереву, с помощью которых вы можете создавать и воссоздавать такие инструменты.

    Отличный каталог самодельных токарных станков по дереву и чертежей для токарной обработки по дереву

    Если вы искали токарный станок по дереву определенной конструкции или самодельный мини-станок, и вам было трудно его найти, Paoson, несомненно, может удовлетворить ваши требования. С течением времени и напряженной работы мы росли, и теперь мы рады сообщить, что являемся одним из лучших вариантов, когда речь идет о покупке детальных проектов и планов по изготовлению самодельного токарного станка по дереву или токарных станков по дереву своими руками.

    Все наши проекты соответствуют самым высоким стандартам качества. Мы много лет работали над планами и проектами DIY, поэтому наш опыт гарантирует надлежащую функциональность каждого из планов и инструкций, которые мы предлагаем. Итак, хотите ли вы мини-токарный станок своими руками, самодельный деревообрабатывающий станок, самодельный токарный станок или мини-токарный станок своими руками.

    Качество по непревзойденным ценам

    Как и разнообразие, качество становится одним из стандартов Paoson. Каждый из самодельных токарных станков по дереву , которые мы предлагаем, имеет сертификат качества. Мы также знаем, что цены являются поворотным моментом, когда дело доходит до выбора того или иного места для покупки. В Paoson мы предлагаем качество без повышения стоимости товаров.

    Качество также в нашем сервисе, поэтому, если у вас есть какие-либо вопросы или предложения, мы предлагаем различные способы связи, с помощью которых вы можете связаться с нами. Мы будем рады встретиться с вами и развеять ваши сомнения.

    Начало работы

    Начало работы

    Ваш номер посетителя с 31.08.03
    Copyright 2000-2002 Frank J. Hoose, Jr. Home

    Мини-токарный станок Мини-завод Ленточнопильный станок Анодирование притирка Ссылки   Проекты Ресурсы Безопасность Премиум-контент

    Мини-токарный станок:  Аксессуары   Регулировки   Возможности    Патроны    Циферблатные индикаторы   Характеристики   Получение Начато  Глоссарий Введение   Материалы    Модификации   Мой магазин   Эксплуатация Отзывы    Зиг Заводская заточка инструмента Устранение неполадок   Настройка     Версии

    Начало работы: материалы, инструменты и расходные материалы    Tool Envy Синдром (TES)    Получение и распаковка Очистка
    Дополнительная очистка    Установка на столе Регулировка    Эксплуатация


    Если вы еще этого не сделали, прочитайте Отказ от ответственности (последнее обновление 18. 10.09)


    Вы услышали достаточно. Вы готовы совершить прыжок и получить собственный министанок. А может вы уже заказали его и с тревогой смотрите для грузовика UPS каждый день. Эта страница даст вам некоторые вещи, чтобы сделать во время ожидания и помочь вам начать работу, когда эта большая коробка прибудет.

    Если вы еще не совершили прорыв и просто хотите научиться о минилате, ознакомьтесь с введением, Возможности и особенности страницы.


    Материалы, инструменты и расходные материалы

    Если вы еще этого не сделали, есть определенные материалы, инструменты и расходные материалы, которые вам необходимо заказать прямо сейчас, чтобы иметь они будут под рукой, когда прибудет мини-станок. Вот список:

    Для очистки и настройки:

    • Керосин или WD-40 — доступны в банках объемом 1 галлон в Home Depot и подобные магазины
    • Несколько чипов 2″ и 3″ кисти – дешевые одноразовые кисти доступны в отделе красок HD
    • Газета или картон для токарного станка во время очистки процесс
    • Одноразовое пластиковое ведро для очистки деталей керосином
    • 7мм гаечный ключ с открытым зевом и шестигранный ключ на 2 мм для регулировки клиньев — большинство других инструментов входят в комплект токарный станок
    • Метрическая система Набор шестигранных ключей с Т-образной рукояткой
    • Белый литиевая смазка

    Для ваших первых проектов:

    • 5/16 Заготовки для инструментов
    • Прокладки для регулировки высоты инструмента (комплект в разобранном виде) автомобильные щупы прекрасно работают)
    • Скамья шлифовальный станок для формовочных инструментов
    • Циферблат штангенциркуль или цифровой Суппорт
    • Защитные очки (я использую тяжелые пластиковые очки для чтения промышленного качества)
    • На складе: алюминий, латунь, сталь различных диаметров
    • Дрель патрон и оправка для задней бабки
    • Центр сверла
    • Живой центр (использовался и может по-прежнему входить в стандартную комплектацию HF 7×10)
    • Дюйм и количество наборов сверл
    • Ассортимент метчиков 4-40, 6-32, 8-32, 10-32, 1/4-20, 3/8-16 и т. д.

    Конечно, есть много других аксессуаров которые вы захотите, когда наберетесь опыта. Вот некоторые из них, которые я рекомендую вам получить, как только вы можете себе это позволить:

    • 3 дюйма, 4 захвата патрон (устанавливается непосредственно на планшайбе шпинделя)
    • Индикатор часового типа с регулируемым магнитным основанием

    Синдром зависти к инструментам (TES)

    Синдром зависти к инструментам (TES) — серьезное заболевание, которое поражает в той или иной степени почти всех людей, интересующихся механическими вещами. Это очень важно распознать и справиться с этим состоянием, прежде чем оно станет серьезным; если его не лечить, это может привести к гораздо более серьезному заболеванию: воспалению кредитной Карта (ICC). Известно, что TES наносит удар при следующих обстоятельствах:

    • Просмотр последних каталогов инструментов или рекламных листовок
    • Посещение таких магазинов, как Grizzly или Harbour Freight (Предупреждение: хотя в гораздо меньшей степени, чем в предыдущие годы, инструментальный отдел Sears по-прежнему может запускать небольшие атаки)
    • Посещение магазина друга, у которого больше и/или лучше инструменты, чем у вас есть
    • Просмотр веб-сайта кого-либо с хорошо оборудованным магазин
    • Увидеть хорошо оборудованный магазин в таких журналах, как Home Shop Машинист

    Синдром зависти к инструментам чаще всего поражает молодых мужчин жесткий из-за его тесной связи с похожим состоянием: синдромом приобретения передач (GAS). Со временем у большинства мужчин оба этих состояния имеют тенденцию к уменьшению тяжести. На самом деле, это можно показать, что постепенное накопление инструментов и приспособлений в течение нескольких лет может контролировать оба состояния, сводя к минимуму риск воспламенения кредитной карты (это называется зрелой фазой). Также широко известно, что вступление в брак и наличие детей может снизить риск; в первую очередь, как полагают, благодаря консультированию от любящей жены и отрезвляющего эффекта от того, что нужно оплатить гораздо больше счетов.

    Синдром зависти к инструментам не может контролироваться никакими известными препаратами (хотя его эффекты могут быть преувеличены употреблением алкоголя). Поэтому лечение является в настоящее время ограничивается в основном методами консультирования. Первый шаг — признать, что вы иметь проблему. Вот несколько дополнительных указателей:

    • Избегайте ситуаций, которые могут вызвать атаку
    • При посещении магазинов инструментов оставьте кредитную карту дома (Предупреждение: у тяжелобольных людей это может вызвать эмоциональный срыв, приступы плач и другое иррациональное поведение)
    • Поразмышляйте над прекрасной коллекцией инструментов, которые вы уже имеют; признать, что время сделает его лучше
    • Найдите тихое место. Визуализируйте свой идеальный магазин. Повторите, чтобы себе “Оно грядет”

    Надеюсь, эта информация окажется для вас полезной. Как Я сам страдал TES/GAS (сейчас в зрелой фазе), я чувствовал себя обязанным передать это вам.


    Получение и распаковка токарного станка

    Обычно ваш мини-станок доставляется UPS. В зависимости о деталях доставки в ваш район большая коробка, скорее всего, останется включенной ваш порог. Ящик весит около 90 фунтов, поэтому вам понадобится ручная тележка, тележка или тележка. сильный друг, который поможет вам переместить токарный станок в ваш магазин. К счастью, мой магазин находится в моем гараж (обновление 10/04 – больше нет), так что это был короткий путь вверх по подъездной дорожке к магазину, что было сделано довольно легко с помощью дешевой багажной тележки.

    Большим преимуществом токарного мини-станка является то, что после распаковки его может легко перемещать один человек. Для больших токарных станков обычно требуется вилочный погрузчик, мастерская. подъемный кран или другие средства, плюс 2-3 человека для их перемещения. Следующие фотографии иллюстрируют правильная и неправильная техника перемещения тяжелых предметов.

    Надлежащая техника

    Неправильная техника! Да это бомба!

    Министанки теперь (03.08) поставляются в картонной коробке с пенопластовой внутренней оболочкой. Хотя это хорошо защищает токарный станок, нет ничего необычного в том, что лоток для стружки погнулся. Это на самом деле не имеет большого значения, хотя и будет не влияет на работу станка (на самом деле я использую кусок крашеного МДФ под свой токарный станок и вообще не используйте лоток для стружки)

    Когда вы открываете коробку, она выглядит так:

    Большой круглый объект — это лицевая панель, покрытая красным упаковка смазка и завернутый в полиэтилен. Он мигрировал из формованного паза в пенопласта слева, но это не вызвало никаких проблем. Другие аксессуары спрятаны в формованных пазах.

    При снятии верхнего слоя пенопластового уплотнения открывается (барабанная дробь…) токарный станок.

    Как и лицевая панель, токарный станок покрыт красной смазкой и завернутый в пластик. Снятие пластикового листа дает лучший обзор станка и жир.

    Вот фото поврежденного угла чипа лоток:


    Очистка станка

    Керосин — мой любимый растворитель для очистки красного грязь, которая покрывает токарный станок. Он отлично справляется с растворением вещества и довольно безопасен. для работы в помещении. WD-40 в галлонных банках также является хорошим выбором. Немного идет длинный путь, и кварты, вероятно, более чем достаточно, чтобы очистить токарный станок. Лучше всего работать с ним в хорошо проветриваемом помещении и избегайте искр или пламени, включая возможные искры от близлежащие двигатели (например, при проверке токарного станка!) или контрольные лампы печей и т. д.

    Очистка упрощается, если токарный станок стоит на верстаке. не нужно наклоняться или сидеть на полу. Подстелите несколько газет или картона под токарный станок, чтобы поймать все капли и разливы. Если вы не планируете его хранить, коробка от токарный станок — это готовый источник картона.

    Я наливаю около пинты растворителя в пластиковое ведро и очищаю мелкие детали прямо в ведре. Я использую 2-дюймовый или 3-дюймовый чип щетки, смоченные в ведре, чтобы красить керосином более крупные детали токарного станка, такие как станину и патрон, а затем тряпками вытрите красную смазку и керосин.

    Я использовал несколько старых визитных карточек, чтобы соскоблить толстый слой смазки, прежде чем идти на него с керосином.

    Карточкой, щеткой и тряпкой удалите большую часть жира из патрона. Для тщательной очистки патрона снимите его со шпинделя и используйте щетку. чтобы очистить его в ведре керосина. Стопорные гайки на моем патроне были очень тугими, поэтому Я вставил ключ патрона и крепко сжал его, чтобы патрон не вращался, пока я приложил усилие, чтобы ослабить гайки крепления патрона.

    При снятии зажимных гаек обязательно сохраняйте другие положите руку под патрон так, чтобы патрон не упал на направляющие и не задел их. В отличие от некоторых дорогих токарных станков, на этом пути не закалены. Некоторые владельцы размещают тряпкой, доской или куском гофрированного картона о способах их защиты при снятии патрон

    Вам нужно почистить свиток и внутренние части патрон, а для этого необходимо снять кулачки патрона. Обратите внимание, что губки необходимо переустанавливать в определенной последовательности. Когда вы снимаете их в первый раз, разложите их на верстаке рядом со слотом. они пришли из. Теперь обратите внимание, что каждая челюсть пронумерована – 1, 2, 3. Хотя нет важно, рекомендуется пометить прорези, чтобы всегда вставлять каждую челюсть в тот самый слот, в который он пришел с завода. Это обеспечит согласованность. я пользуюсь центром удар, чтобы пробить 1, 2 и 3 точки рядом с прорезями.

    С помощью шестигранного ключа на 4 мм отвинтите два болта с головкой, которые крепят крышка зубчатой ​​передачи на месте. Затем снимите крышку, чтобы получить доступ к зубчатой ​​передаче. очистка.

    Очистите зубчатую передачу с помощью щетки и тряпки. Чтобы сделать более тщательной работы можно снять шестерни и почистить их щеткой в ведро керосина. После сборки нанесите тонкий слой белой литиевой смазки на зубья шестерни. Это обеспечит их бесперебойную работу и сделает их тише. при использовании силовой подачи.


    Дополнительная очистка

    В настоящее время следующий шаг необязателен, особенно если вам не терпится опробовать токарный станок в действии, но для тщательной очистки я рекомендуем снять седло с кровати. Сначала снимите блок подушки с конец ходового винта с помощью шестигранного ключа на 6 мм:

    Затем с помощью маховика переместите каретку вправо пока он не сбежит с конца стойки. Крепко возьмитесь за каретку и сдвиньте ее с конца кровати – будьте осторожны, она довольно тяжелая. Примечание: распространенная проблема, с которой вы можете столкнуться при попытке снять каретку серийный номер, выбитый в конце путями, создает область выступающего металла, которая препятствует свободному соскальзыванию каретки конец путей. Используйте небольшой точильный камень или напильник, чтобы сгладить эти цифры и ты будешь в пути.

    Теперь вы можете получить лучший доступ к ходовому винту для очистки нагар из резьбы:

    Это также позволит вам очистить нижнюю часть каретка в сборе:

    Если вы хотите сделать действительно тщательную работу, сейчас самое подходящее время разобрать компаунд и поперечный салазок, тщательно очистить их, смазать белилами литиевой смазкой и отрегулируйте клинья. Или вы можете оставить эту задачу для другой день. Но вот шаги, которые нужно выполнить:

    Поверните составной ползун до упора назад, пока не почувствуете отсоедините ходовой винт, затем вручную сдвиньте его с конца ласточкина хвоста. Следите за острыми краями ласточкиного хвоста — они могут порезать вам пальцы!

    Обратите внимание на планки планки – они удерживаются на месте ласточкин хвост и может выпасть после снятия слайда. Если они выпадут, просто упакуйте их в положении с небольшими углублениями, совпадающими с кончиками регулировочных винтов и удерживайте их на месте, пока вы двигаете затвор обратно на ласточкин хвост.

    Теперь вы можете получить доступ к двум болтам с шестигранной головкой 6 мм, которые держат замок поперечное скольжение под определенным углом. Удалите эти два винта и поднимите составной слайд. с поперечного слайда.



    Теперь поверните ручку поперечного суппорта, пока он не отсоединится от ходового винта, затем сдвиньте его рукой до конца ласточкины хвосты.



    Используйте щетку, тряпку и керосин для очистки всех этих частей

    Теперь нанесите обильный слой белой литиевой смазки. (доступны в небольших трубках в отделе оборудования Sears) к ласточкиным хвостам и ходовым винтам. Обновление: теперь я использую масло 10-30 вместо белой литиевой смазки на большинстве подвижные поверхности. Смазка в порядке, но имеет тенденцию задерживать стружку больше, чем масло. Плюс масло легче найти, когда оно вам нужно.

    Повторная сборка выполняется в обратном порядке. Когда ты переустановите каретку на направляющие, убедитесь, что ведущая шестерня сдвинута в сторону передней части фартука, иначе он будет висеть в конце путей и не позволит тележке скольжение обратно на место. Сдвиньте каретку влево, пока не почувствуете стойку и шестерня включается. Затем установите опорный блок на конец ходового винта и ты готов идти.


    Настольный монтаж

    Если вам не нужно часто перемещать станок, я настоятельно рекомендуем прикрутить его к прочному рабочему столу. Это удержит его от блуждания вокруг во время тяжелых резов или когда вам действительно нужно нажать на ключ патрона. Полагаю это также помогает уменьшить вибрацию, делая всю установку более жесткой. Скамья с ящиками идеально, чем больше ящиков, тем лучше.

    Я получил свой верстак с 5 ящиками от Sears примерно за 110 долларов в распродажа и дополнил ее сборной столешницей из Formica от Home Depot и несколькими роликами. так что я могу переместить его, когда это необходимо. Я усилил ножки 2×3, чтобы выдерживать ролики. Скамья со встроенными колесиками будет лучшим выбором, если вам нужно много перемещать ее. Моя мастерская довольно маленькая, и мне нужно иметь возможность передвигать стол токарного станка, чтобы получить доступ на полки для хранения за ним.

    Я установил токарный станок, вырезав отверстия для резиновых ножек в кусок 1/2 “МДФ, повторная резьба отверстий под болты 1/4-20, а затем прикручивание токарного станка и МДФ к моему станку токарного станка. МДФ заполняет пространство под токарным станком, который я нашел, через множество разочаровывающих инцидентов, является идеальным укрытием для метчиков, сверл и других мелкие детали, которые вам крайне необходимы для следующего шага вашей работы. Если вы решите сделать Для этого используйте лоток для стружки в качестве шаблона для расположения монтажных отверстий.

    Сохранение резиновых ножек может помочь предотвратить слегка скручивается, если верхняя часть вашего стола (или нижняя часть токарного станка) не идеально выровнены. Я думаю, что это также может помочь уменьшить вибрацию и шум. маленький. Это мои 2 на эту тему – и стоит каждой копейки!


    Регулировка вашего мини-токарного станка

    После того, как вы все очистите и соберете, вы можете необходимо внести некоторые основные коррективы. С 2001 года токарные станки, которые я видел, довольно хорошо настроен и готов к работе из коробки, но по мере износа вам потребуется вносить коррективы время от времени. Поскольку эти методы описаны в другом месте, я просто дайте ссылки.

    • Регулировка накладки
    • Регулировка поперечный зазор
    • Регулировка седло

    Проверьте настройки Страница для дополнительных настроек, которые вам могут понадобиться


    Управление мини-токарным станком

    Теперь вы готовы приступить к работе. Но сначала ты нужно будет кое-что подточить режущие инструменты. Заточка инструментов может быть настоящим искусством, но на самом деле заточить инструмент очень легко. несколько основных инструментов, которые удовлетворят большинство ваших потребностей с самого начала. Как только вы освоитесь это, вы найдете шлифовальные инструменты для удовлетворения особых потребностей.

    Одна вещь, которую я считаю настоящей головной болью, это с помощью прокладок, чтобы отрегулировать кончик режущего инструмента так, чтобы он совпадал с центральной линией токарный станок. По этой причине быстрое изменение Инструментальная почта – отличное вложение, когда вы можете себе это позволить. При этом можно сделать прокладки из любого тонкого куска металла, который удобно подойдёт под режущий инструмент. Один хороший вариант – разобрать комплект пластинчатых автомобильных щупов. Выберите один или больше листьев нужной толщины, чтобы выровнять кончик инструмента с острием центр в задней бабке.

    Теперь вы готовы изучать и практиковать несколько основных операций на токарном станке. операции. 6061 алюминиевый стержень — хороший материал для практики, поскольку он дешев и прост в изготовлении. машина. Инструкции по основным токарным операциям вы найдете по ссылкам ниже. Не торопитесь, будьте в безопасности и получайте удовольствие!

    • Защита токарного станка
    • Облицовка
    • Бурение Операции
    • Токарные работы
    • Операции разделения

    LittleMachineShop.com является отличным источником аксессуаров и запасных частей для вашего мини-токарного станка. Крис Вуд, владелец LMS, сам увлекается министанками и активно участвует в несколько онлайн-групп по интересам. LMS может рассчитывать на быстрое и вежливое оказание услуг. LMS подготовила очень полезное руководство по minilathe, который вы можете скачать в виде файла PDF.

    Еще один отличный источник информации о тренировках — Хосе. Учебные ленты и DVD Родригеса. Хосе был одним из первых, кто продвигал потенциал минилата, и он прекрасный инструктор. Его уроки носят неформальный, домашний уют и наполнены полезной информацией. Я смотрел свой несколько раз и подобрать еще несколько указателей каждый раз, когда я смотрю.


    Мини-токарный станок Мини-завод Ленточнопильный станок Анодирование притирка Ссылки   Проекты Ресурсы   Безопасность   Премиум-контент

    Мини-токарный станок:  Аксессуары   Регулировки   Возможности    Патроны    Циферблатные индикаторы   Характеристики   Получение Начато  Глоссарий Введение   Материалы    Модификации   Мой магазин   Эксплуатация Отзывы    Зиг Заводская заточка инструмента Устранение неполадок   Настройка     Версии

    20 чертежей токарных станков по дереву своими руками, которые можно сделать дома

    Токарные станки по дереву существуют уже несколько столетий. Эти инструменты очень востребованы при работе с деревом. Они помогают создавать и проектировать различные формы на дереве, которые впоследствии можно использовать в декоративных целях или в качестве поделок. Теперь, когда у вас есть готовые инструменты и материалы, вы можете приступить к изготовлению токарного станка по дереву. Это выглядит сложно, но с правильными планами, материалами и инструментами вы сможете построить отличный токарный станок по дереву в кратчайшие сроки. Итак, если вы хотите построить токарный станок по дереву, у нас есть потрясающие Чертежи токарного станка по дереву своими руками для вас. Это может быть немного сложно, но с опытной рукой и правильным руководством вы сможете сделать это для себя.

    Для изготовления токарного станка по дереву необходимы хорошие инструкции и планы. Это поможет вам правильно разработать свой токарный станок по дереву. Здесь мы предлагаем 20 чертежей токарного станка по дереву своими руками , которые просты в использовании и снабжены подробными пошаговыми инструкциями. В планах также есть видео с ними о том, как его построить. Все они бесплатны для скачивания, распечатки и использования. Не стесняйтесь проверить их и поделиться ими с друзьями, если вы найдете их полезными. Итак, если вы ищете вдохновляющую идею для своего следующего проекта, внимательно ознакомьтесь со всеми руководствами!

    Как сделать пенопласт своими руками из дерева

    Ручной токарный станок — это первая машина, которую необходимо построить для создания многих вещей, которые вам понадобятся в будущем, таких как предметы для нарезания резьбы, сверления отверстий в металл и дерево, и превратить металлические заготовки в предметы. В этом руководстве объясняется все, что вам нужно знать о том, какие детали необходимы для токарного станка. В планах перечислены необходимые материалы, графические инструкции и спецификации. Это делает его таким, что каждый может построить токарный станок из дерева.

    Щелкните здесь

    Изготовление токарного станка по дереву своими руками

    Это руководство покажет вам, как сделать токарный станок по дереву с пошаговыми инструкциями, включая изображения. Токарный станок состоит из всех необходимых частей, таких как основание, задняя бабка, передняя бабка и другие компоненты. Самое главное, это безопасно и доступно, потому что его можно сделать без электроинструмента. Вы можете гордиться своим токарным станком по дереву ручной работы, когда используете его для изготовления всевозможных деревянных предметов, таких как посуда и так далее.

    Щелкните здесь

    Мини-токарный станок по дереву своими руками

    Мини-токарный станок по дереву «Сделай сам» — отличный проект для тех, кто хочет создавать небольшие проекты, работая с деревом. Материалы, используемые в токарном станке, включают в себя 3 ½-дюймовые куски фанеры, рулетки, настольную пилу и наждачную бумагу. Теперь с мини-токарным станком по дереву у вас есть токарный станок, который вы можете использовать для изготовления небольших предметов, таких как безделушки и другие предметы искусства. и ремесленных проектов.Это отличный токарный станок, потому что вы можете создавать свои собственные идеи и воплощать их в жизнь с этим токарным станком.

    Щелкните здесь

    Самодельный токарный станок по дереву

    Вы обладаете базовыми навыками и знаниями, чтобы сделать отличный самодельный токарный станок по дереву, используя материалы, которые легко найти в вашем доме. Следуйте инструкциям, и в кратчайшие сроки вы будете делать круглые деревянные предметы. Прикрепите кусок дерева или полукруг к упору для инструмента и установите простой шкив на задней части станка. Клиновой ремень соединяет этот шкив с электродвигателем, вращая древесину, когда вы поворачиваете ручки. Вы контролируете скорость вращения, изменяя натяжение ремня.

    Щелкните здесь

    Как построить токарный станок по дереву

    Процесс изготовления токарного станка по дереву, который используется для вырезания различных предметов на вращающемся инструменте, может быть довольно сложным. Вам нужно будет иметь некоторые навыки плотника. Если вам интересно работать с этим деревянным инструментом, настоятельно рекомендуется внимательно ознакомиться с инструкциями, проиллюстрированными в этой книге. Инструкции и рекомендации очень точны и научат вас основным деталям.

    Самодельный сверлильный станок Токарный станок по дереву

    Основные детали, которые вам понадобятся, включают шпиндель, приводной центр, колесо и подшипник колеса. Он сделан из твердой древесины, болтов с резьбой, тройниковых гаек, длинных толстых болтов, сверлильного станка, ножовки, напильника, отвертки, винтов и шайб. Прежде всего, соберите шпиндель и снимите одно колесо с валом в сторону от ступичного подшипника. После этого соберите приводной центр и выровняйте их. Тогда вы можете идти.

    Щелкните для получения более подробной информации

    Как сделать токарный станок по дереву

    Если вы всегда хотели построить токарный станок своими руками, но думали, что это слишком сложно и дорого, то ошиблись бы сильнее. Этот проект займет у вас около одного дня, и все, что для этого потребуется, — это некоторые инструменты, которые уже есть у большинства людей. Материалы, необходимые для этого проекта, включают металл от старого велосипеда, дрель, паяльник, рулетку и пилу. Самое сложное — найти велосипед и металлические детали. С этого момента это легко! Удачи!

    Деревянный токарный станок «Сделай сам»

    Этот токарный станок «Сделай сам» является единственным в своем роде. Это поможет вам сразу приступить к работе без каких-либо инструментов или настроек. Он позволяет изготавливать небольшие детали из дерева, например, простые подставки для ручек и другие подарки на заказ. Вы также можете сделать миниатюрные подшипники двигателя и легко установить их без каких-либо сложностей. С-образные зажимы с длинным вылетом очень полезны для фиксации деталей после токарной обработки и придания им формы на заготовке.

    Самодельный токарный станок по дереву

    Токарная обработка дерева — это искусство изготовления деревянных предметов на токарном станке. Токарный станок — это удобный инструмент, который помогает вам делать такие предметы, и этот можно легко сделать дома. Эта статья покажет вам, как сделать собственный токарный станок по дереву за 4 простых шага. Сначала отметьте два отверстия на фанере с помощью карандаша. Просверлите большие отверстия с помощью кольцевой пилы и отшлифуйте их до гладкости. Прикрутите два длинных бруска к фанере и поставьте перед ним коробку, окружающую держатель дрели. И последнее, но не менее важное: приклейте деревянный брусок за держателем сверла, чтобы зафиксировать само сверло на месте.

    Как сделать мини-токарный станок

    Этот проект предназначен для начинающих, потому что ему легко следовать. У всех обычно есть инструменты, необходимые для завершения этого проекта. Вам понадобится не менее сорока восьми часов, чтобы построить этот мини-токарный станок. Этот мини-токарный станок очень прост в изготовлении; его конструкция почти аналогична обычной. Лучшая часть этого проекта заключается в том, что его можно использовать для небольших проектов, а также новички могут использовать его сразу. Это не требует больших затрат, так что это стоит потраченного времени и усилий.

    Подставка для токарного станка по дереву своими руками

    Материалы, необходимые для этой подставки для токарного станка по дереву своими руками, включают фанеру, клен, стопорные ролики, винты, токарный станок JET, параллельные зажимы JET, приспособление для карманных отверстий, приспособление для шарниров, циркулярную пилу, настольную пилу, эксцентриковая шлифовальная машина, фрезер и беспроводная дрель. Для этого проекта необходим четко определенный план. Тем не менее, вы можете скачать план этой стойки токарного станка, нажав на ссылку ниже. Как только вы получите план, начните с создания шкафа для подставки, а затем сделайте выдвижной ящик для хранения.

    Щелкните здесь

    Мини-токарный станок по дереву своими руками

    Добро пожаловать в мир токарных станков по дереву и токарной обработки. Эта инструкция научит вас, как сделать мини-токарный станок из стандартных инструментов и материалов, которые вы можете купить в любом местном хозяйственном магазине. Вам не понадобится много, чтобы сделать такой замечательный инструмент. Прочная основа, место для размещения подручника, передняя бабка и несколько других компонентов — все, что вам нужно для начала работы. Следуйте инструкциям в этой инструкции, и вы будете делать вихри в кратчайшие сроки!

    Щелкните здесь

    Самодельный токарный станок по дереву

    Из многих видеороликов мы можем увидеть некоторые основные шаги по созданию этого проекта своими руками. Во-первых, это рама машины. Разрежьте металл на части, а затем соберите их с помощью паяльника. После этого начните собирать устройство на основании и прикрепите его шурупами. Затем идет мотор и подъем его с помощью канатов. После этого можно включать, если все части выставлены правильно. Наконец, нанесите на него немного краски или антикоррозийного масла, чтобы сохранить его срок службы и внешний вид.

    Самодельный мощный токарный станок

    Этот токарный станок — недорогой и удобный самодельный токарный станок. Он не очень сложный, но из него можно сделать небольшие изделия из дерева, которые понравятся вашему воображению. Первое, что нужно сделать в этом проекте, — это вырезать цельные деревянные детали, из которых состоит этот токарный станок. После этого вы будете использовать ручную пилу, чтобы разрезать их на изогнутые части. Затем вы приклеите эти части на металлический стержень с помощью паяльника и клея.

    Токарный станок по дереву «Сделай сам»

    Этот токарный станок по дереву был разработан таким образом, что его может сделать каждый. Единственное, что вам нужно, это приобрести материалы и немного свободного времени. Необходимые материалы включают фанеру, ножовку, шкивы, двигатель, шлифовальный станок, дрель и стальной стержень. Начните с изготовления крепления для двигателя; тогда вы должны использовать деревянные блоки для суммы. Прикрепите шкив к двигателю с помощью болтов и просверлите отверстие сбоку деревянного бруска для прохождения стального стержня.

    В завершение скрепите все вместе гайками и болтами и прикрепите шлифовальную машину к противоположной стороне металлического стержня. Основная идея этой самодельной машины состоит в том, чтобы установить двигатель на основание из деревянных блоков, затем прикрепить оборудование и собрать двигатель.

    Как сделать токарный станок

    Токарный станок — удобный инструмент для токарной обработки дерева. А для изготовления токарного станка необходимы металлический стержень, паяльник, составные зажимы и набор для пайки. Чтобы превратить металлический стержень в токарный станок, вам нужно разрезать металлический стержень на части с помощью ручной пилы. Просверлите отверстия на обоих краях металлических деталей. Также просверлите отверстия паяльником. Соберите части машины, чтобы она выглядела как токарный станок, и все готово.

    Самодельный токарный станок по дереву

    Этот самодельный токарный станок по дереву прост в сборке и обладает большой гибкостью, что делает его ценным для любой столярной мастерской. Узел передней бабки надвигается на базовую секцию, освобождая место для зажимов. Основание состоит из двух частей: платформы для двигателя и механических приспособлений и второй части, выполняющей роль стационарной стойки с пазами. Вырежьте канавки в стационарной колонне, чтобы она работала как задняя бабка, когда вы ее вращаете. Как только вы закончите строительство, начните воплощать свои собственные проекты.

    Щелкните здесь

    Как построить токарный станок по дереву

    Очень просто построить токарный станок по дереву, машину, используемую для вырезания заготовок. Столяры обычно используют это устройство, чтобы вытачивать миски и ручки из деревянных блоков. Вам нужно будет создать деревянный брусок, две деревянные доски, два металлических стержня и винты. Деревянный брусок станет ступицей вашего токарного станка. Через отверстия в блоке с обоих концов будет помещен металлический стержень. Затем будут использоваться винты, чтобы соединить его с двумя деревянными досками, образующими основу.

    Щелкните, чтобы получить более подробную информацию

    Как сделать токарный станок по дереву с нуля

    Если вы любите самодельные проекты, этот подробный план покажет вам, как сделать самодельный токарный станок по дереву в домашних условиях. Материалы, необходимые для этого проекта, включают шкивы, ремни, двигатель, фанеру из балтийской березы, винты, дюбели, клей, болты, гайки, шайбы и торцовочную пилу. Этот токарный станок по дереву поставляется с удобными ручками для легкого вращения и зажима при скручивании или повороте. Внимательно посмотрите видеоурок, чтобы узнать больше о подготовке инструментов и материалов, необходимых для этого проекта «Сделай сам».

    Как сделать мини-токарный станок за 3 минуты

    Первый шаг — построить мини-токарный станок по дереву. Вам понадобится деревянная доска, два кирпича, дрель, шурупы и клей. Создайте основу из деревянной доски, используя размеры и положение кирпичей. Просверлите отверстие в центре основания для крепления дрели. После создания основания соедините два кирпича спереди с помощью винтов и клея, чтобы расположить их. Добавьте дюбели на край одного кирпича, чтобы держаться за более мелкие куски дерева. Внимательно посмотрите видео, чтобы узнать, как это работает!

    Как сделать самодельный токарный станок?

    `;

    К. Доу

    Токарный станок — это инструмент или машина, которая используется для резки, сверления, шлифования, накатки металлических, деревянных, резиновых или пластиковых деталей с целью изготовления из них симметричного объекта. Короче говоря, токарный станок используется для придания формы керамике, дереву, металлу, пластмассе, резине и т. д. На токарном станке можно изготовить многие вещи, такие как основания ламп, алюминиевые кастрюли, летучие мыши, ножки стола, музыкальные инструменты, чашки, кубки, тарелки, миски, вазы, подсвечники и так далее.

    Существует много видов токарных станков: металлообрабатывающий, деревообрабатывающий, стекольный, токарно-карусельный, декоративно-токарный и т. д. Собрать токарный станок в домашних условиях можно, выполнив несколько простых действий. Для изготовления самодельного токарного станка потребуются некоторые вещи, такие как ручная дрель, металл для сверления, стальной стержень для дюбелей, опорные подшипники, сосновая доска, шурупы для дерева, сварочное долото, а также гайки и болты.

    Чтобы начать делать самодельный токарный станок, первым делом нужно вырезать кусок металла и приварить его к верхней части стального металлического стержня. На эту толстую металлическую основу необходимо прикрепить деталь для точения по дереву. Для этого наметьте центральную точку металлической пластины и отметьте ее, что легко сделать, отмерив от одного угла до одной диагонали от него, а затем повторите это для двух других сторон. Метка, которая пересекает середину стали, будет точным центром. Теперь просверлите отверстия в этой основной металлической пластине вокруг центра. Затем закрепите его так, чтобы деревянную часть можно было прикрепить к этой основной металлической пластине.

    Используйте четыре шурупа и проденьте их через отверстия в металлической пластине и в деревянной детали, которую будет обтачивать этот самодельный токарный станок. Теперь прикрепите опорный подшипник к сосновой доске, соблюдая разумное расстояние между ними. Вал токарного станка во время использования поддерживается опорными подшипниками, чтобы поддерживать его уровень. Пропустите конец вала и металлическую опорную пластину через опорные подшипники. Прикрепите вал к дрели, а затем включите дрель.

    Таким образом все части соединяются друг с другом. Когда дрель включена, опорные подшипники позволяют валу вращаться, который, в свою очередь, вращает металлическую опорную плиту станка. Чтобы выточить деревянную заготовку на этом самодельном токарном станке, ее необходимо прикрепить к металлической опорной плите станка четырьмя прочными винтами. Винты должны быть вставлены в просверленное отверстие и затянуты. Этот самодельный токарный станок теперь готов точить деревянные детали и придавать им любую форму.

    8 лучших вариантов на рынке

    Если вы ищете мини-токарный станок по дереву, вы заметите, что существует множество вариантов. Со всеми этими вариантами и моделями от разных брендов может быть трудно решить, какой из них подходит именно вам.

    Вот где мы пришли. В этом посте мы собрали лучшие мини-токарные станки по дереву, чтобы помочь вам решить, какой из них идеально соответствует вашим потребностям.

    Хотя этот обзор предназначен для новичков в токарной обработке дерева, если вы опытный профессионал, не отказывайтесь от него. Еще есть шанс, что вы подберете несколько новых идей.

    Ниже представлены мои лучшие обзоры 8 мини-токарных станков по дереву.

    Краткий обзор мини-токарных станков по дереву

    Лучшие мини-токарные станки по дереву — рекомендуемые варианты

    1. Мини-токарный станок по дереву JET JWL-1221VS

    2. МАГАЗИН FOX W1704 Настольный токарный станок

    3. WEN 3421 Настольный токарный станок по дереву

    4. Мини-токарный станок Excelsior

    5. Токарный мини-станок NOVA 46300 Comet II

    6. Grizzly H8259 Настольный токарный станок по дереву

    7. Мини токарный станок RIKON 70-105

    8. Токарный станок Delta Industrial 46-460 Midi

    Последние мысли

    Краткий обзор мини-токарных станков по дереву

    Мини-токарный станок по дереву представляет собой самый маленький токарный станок по дереву. Некоторые называют их настольными токарными станками . Это самый доступный и наиболее подходящий вариант для столяров, которые плохо знакомы с токарной обработкой дерева, имеют небольшое рабочее пространство и строят небольшие проекты.

    Мини-токарный станок по дереву также может пригодиться мастерам-любителям, которые любят экспериментировать с созданием различных предметов домашнего обихода, в том числе столов, ножек стульев, ящиков, табличек и причудливых деревянных шпинделей для лестницы. Не говоря уже о том, что некоторые энтузиасты также используют этот инструмент для вырезания кухонной утвари, мисок и рамок.

    Полную информацию о токарном электроинструменте см. в нашем руководстве для начинающих по токарному станку по дереву.

    Лучшие мини-токарные станки по дереву — рекомендуемые варианты

    Вот список лучших мини-токарных станков по дереву, доступных на рынке. Эти станки предлагают отличное соотношение цены и качества.

    Мини-токарный станок по дереву Изображение Номинальная мощность Переменная скорость Примечание Цена
    JET JWL-1221VS Токарный станок по дереву 1 л. с. Да Лучший комбинезон Проверить цену
    В МАГАЗИНЕ FOX W1704 Настольный токарный станок 1/3 л.с. Да Самый доступный вариант Проверить цену
    WEN 3421 Настольный токарный станок по дереву 3,2 А Да Подходит для начинающих Проверить цену
    Мини-токарный станок Excelsior 1/2 л.с. Ременный шкив Лучше всего подходит для тяжелых условий эксплуатации Проверить цену
    Мини-токарный станок NOVA 46300 Comet II 3/4 л.с. Да Самый компактный по размеру Проверить цену
    Grizzly H8259 Настольный токарный станок по дереву 1/2 л.с. 5 диапазонов скоростей Самая прочная конструкция Проверить цену
    Мини-токарный станок RIKON 70-105 1/2 л. с. 5 диапазонов скоростей Предназначен для токарных станков Проверить цену
    Токарный станок Delta 46-460 Midi 1 л.с. Да Для опытных пользователей Проверить цену

    1. Мини-токарный станок по дереву JET JWL-1221VS

    Этот токарный станок по дереву JET разработан для простоты, дает оператору полный контроль и делает процесс точения плавным.

    Токарный станок по дереву JET оснащен системой натяжения ремней с храповым механизмом и позволяет работать со скоростью от 60 до 3600 об/мин. Этот диапазон скоростей дает токарям больший контроль над своими проектами.

    Кроме того, двигатель этого токарного станка по дереву имеет мощность 1 л.с. и силу тока 10 ампер. Его вес в 121 фунт и состав чугуна позволяют снизить вибрации. Кроме того, он имеет 24 положения заготовки, которые плотник может использовать по своему усмотрению.

    Pros

    • Оснащен мощным двигателем мощностью 1 л. с. для выполнения проектов малого и среднего масштаба
    • Элементы управления удобны и просты в использовании
    • Имеет переходы вперед-назад
    • Имеет функцию управления переменной скоростью
    • Имеет четкий цифровой дисплей

    Минусы

    • Токарный станок по дереву
    • Не очень портативный

    Получить JET JWL-1221VS Токарный станок по дереву

    что делает его одним из самых дешевых вариантов. Этот токарный станок по дереву от Shop Fox изготовлен из чугуна и специально разработан, чтобы его было удобно держать на любом верстаке.

    Двигатель модели W1704 имеет мощность 1/3 л.с., а также двигатель с регулируемой скоростью, который позволяет развивать скорость от 700 до 3200 об/мин, что оказывается удобным при работе с твердой или мягкой древесиной.

    Кроме того, лицевая панель столешницы имеет размер 5-3/4 дюйма и может быть навинчена на шпиндель передней бабки, что облегчает вырезание круглых предметов. Он имеет два упора для инструментов размером 4-12 и 7 дюймов, что упрощает работу с инструментами для резьбы.

    Кроме того, 8-дюймовая поворотная платформа и 13-дюймовое расстояние между центрами делают его подходящим для проектов, требующих большого количества токарных работ.

    Pros

    • Очень доступный по цене
    • Чугунный состав делает токарный станок стабильным с меньшими вибрациями
    • Планшайба 5-3/4 дюйма делает станок идеальным для точения чаш
    • Поставляется с регулятором скорости
    • Поставляется с двумя упорами для инструмента

    Минусы

    • Мощность 1/3 л.с. недостаточно для крупномасштабных проектов3. Настольный токарный станок по дереву WEN 3421

      Токарный станок по дереву WEN 3421 обеспечивает скорость от 750 до 3200 об/мин, которая регулируется с помощью ручки. Этот токарный станок по дереву поставляется со шпинделем MT1, что дает новичку лучший опыт в обучении своему ремеслу.

      Кроме того, его малый вес позволяет быстро перемещать его с одного места на другое. Двигатель работает на 3,2 ампера и запускается стабильно, чтобы предотвратить любой вред.

      Он также включает в себя плоский ключ, центр чашки задней бабки, выбивной патрон, центр шпонки передней бабки и 5-дюймовую планшайбу, используемую для перемещения объектов, не являющихся шпинделями. Рычажная система зажима очень удобна в использовании.

      Pros

      • Это компактный и легкий токарный станок
      • Он доступен для начинающих токарных станков
      • Имеет органы управления с переменной скоростью имеет двойные упоры

      Минусы

      • Двигатель не очень мощный
      • Не подходит для точения чаш

      Get The WEN 3421 Настольный токарный станок по дереву

      4. Мини-токарный станок Excelsior

      Мини-токарный станок Excelsior изготовлен из чугуна и оправдывает свою цену, поскольку обеспечивает сверхмощную мощность 1/2 л.с. при 370 Вт и 83 фунта. Он может поворачивать чаши диаметром 10 дюймов и шпиндели длиной до 17-3/4 дюймов.

      Мини-токарный станок Excelsior имеет удобную дверцу, обеспечивающую доступ к ленте, и обеспечивает скорость в диапазоне от 760 до 3200 об/мин. Он состоит из центра шпоры на передней бабке и центра задней бабки на шарикоподшипниках. Выключатель безопасности съемный. Он имеет резиновую основу и стабилен при высоких давлениях.

      Pros

      • Его двигатель достаточно мощный для мини-токарного станка
      • Прочная конструкция из чугуна означает, что он не вибрирует
      • Он имеет удобную дверцу для доступа к ремню.
      • Способен работать в течение длительного времени без перегрева.
      • Этот токарный станок довольно прочный и может выдерживать суровые условия

      Минусы

      • Он не очень портативный, как другие варианты

      Мини-токарный станок Excelsior

      5. Мини-токарный станок NOVA 46300 Comet II

      Этот мини-токарный станок NOVA оснащен электрическим двигателем с регулируемой скоростью мощностью 3/4 л. с., который обеспечивает диапазон скоростей от 250 до 4000 об/мин. Его переключатели прямого и обратного хода обеспечивают дополнительную гибкость для первоклассной отделки.

      Кроме того, 12-дюймовый поворот над станиной и 16,5-дюймовый поворот между центрами делают его пригодным для токарной обработки самых разнообразных проектов.

      Система с 3 шкивами обеспечивает гибкость в различных диапазонах скоростей. Его твердый чугунный литой состав придает ему прочность и поглощает вибрации. Общий опыт гладкий, требующий минимального времени для процесса отделки.

      Pros

      • Он оснащен улучшенным двигателем мощностью ¾ л.с.
      • Хороший диапазон скоростей от 250 до 4000 об/мин
      • 3-ступенчатая система шкивов обеспечивает плавность работы в различных диапазонах скоростей.
      • Он имеет размер 12” x 16 ½”, что подходит для большинства небольших проектов
      • Токарный станок легкий и компактный

      Минусы

      • Немного дороже

      Получить NOVA II Мини токарный станок

      6.

      Настольный токарный станок по дереву Grizzly H8259

      Этот настольный токарный станок по дереву Grizzly оснащен однофазным двигателем мощностью 1/2 л. станок не вибрирует во время работы.

      Кроме того, он имеет простую в использовании ременную систему, обеспечивающую скорость 826, 1205, 1713, 2422 и 3337 об/мин. Токарный станок по дереву имеет 18-дюймовый поворот между центрами и 10-дюймовый поворот над станиной. На раме имеется подручник для хранения токарных инструментов под рукой.

      Он имеет вращающийся центр прокатки, который регулирует отклонение центра, не повреждая заготовку.

      Pros

      • Работает на двигателе мощностью ½ л.с., достаточно мощном
      • Имеет прочную конструкцию, что означает практически полное отсутствие вибрации
      • Подставка для инструмента обеспечивает гибкость при работе с токарными инструментами
      • Приводной прокатный центр снижает вероятность повреждения заготовки
      • Поставляется с ключами для технического обслуживания и регулировки.

      Cons

      • Мотор становится горячим легко
      • Цена немного на высокой стороне

      Получить гризли H8259. Мини-токарный станок -105 работает от двигателя мощностью 1/2 лошадиной силы, который работает от 120 В и 375 Вт. Он изготовлен из чугуна и весит около 74 фунтов, что поглощает вибрацию.

      Этот деревянный токарный станок имеет 10-дюймовый поворот и 18-дюймовый поворот между центрами, что делает его подходящим для точения различных предметов. Он также предлагает самовыталкивающуюся заднюю бабку и обеспечивает легкий доступ к изменению скорости.

      Этот токарный станок по дереву был изготовлен для токарных станков, которым нужен станок, подходящий для их ремесла. Токарный станок по дереву имеет систему шкивов для настройки на различные скорости: 500, 1175, 1850, 2225 и 3200 об/мин.

      Pros

      • Простота установки
      • Имеет систему шкивов для настройки на разные скорости.
      • Предназначен для токарных станков
      • Очень устойчив и не вибрирует во время работы
      • Доступен для начинающих

      Минусы

      • Нет лицевой панели

      Получить мини-токарный станок RIKON 70-105

      но позвольте мне включить его для продвинутых новичков (если есть такое слово).

      Токарный станок средней мощности с переменной скоростью Delta Industrial 46-460 работает от двигателя мощностью 1 л. пояс.

      У него есть ремень с шестью канавками, который может генерировать достаточную мощность, чтобы вращать большие предметы. Он изготовлен из чугуна, что обеспечивает устойчивое положение и делает его прочным. Токарный станок по дереву имеет легкодоступный выключатель на передней бабке.

      Диапазоны скоростей: 250–700, 600–1800 и 1350–4000 об/мин. Он имеет вращающийся центр шарикоподшипника, чтобы уменьшить вероятность повреждения заготовки.

      Pros

      • Очень прост в установке
      • Он оснащен мощным двигателем мощностью 1 л.с.
      • Большая грузоподъемность делает его подходящим для малых, средних и крупных проектов.
      • В нем используется система с 3 шкивами для оптимального выбора скорости.
      • Он оснащен функцией прямого и обратного хода.

      Минусы

      • У него нет цифрового дисплея

      Get The Delta Industrial 46-460 Midi Lathe

      Заключительные мысли
      7 900 токарный станок. большинство из них недорогие и предлагают плавный опыт.

      Вам поможет, если вы купите токарный станок по дереву, который удовлетворит ваши нынешние потребности, но при этом предоставит вам возможности для расширения. Вот почему в целом мы рекомендуем токарный станок по дереву JET JWL-1221VS.

      Кроме того, не забывайте уделять первостепенное внимание своей безопасности при использовании токарного станка по дереву, надев защитные очки, перчатки и маску.

      Нравятся наши статьи? Вы можете подписаться на нас в Pinterest, чтобы узнать больше советов и рекомендаций по работе с электроинструментами для деревообработки.

      VEVOR 750 Вт 8 “x 16” 210 Мини-токарный станок по металлу Цифровая фрезерная обработка своими руками

      Избранные предметы, которые вы можете, как

      210MNCC0000000001V2

      Часто покупаются вместе
      Люди, которые купили этот предмет, также купили

      Описание Вопросы и ответы. предназначен для выполнения различных видов токарной обработки металла, нефрита и дерева. Его можно использовать в таких областях, как мини-прецизионная обработка деталей, обработка образцов и моделирование. Он идеально подходит как для любителей, так и для моделистов, которые хотят добавить конечные детали в свой строительный проект.

      • Прочная конструкция железа

      • Бесконечно переменная скорость

      • Точный 3-чечевший Chack

      • Профессиональный комплексный отдых

      Тесное оборудование и инструменты. в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

      Почему выбирают ВЕВОР?

      • Premium Tough Quality
      • Невероятно низкие цены
      • Быстрая и безопасная доставка
      • 30-дневный бесплатный возврат
      • Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

        Почему выбирают ВЕВОР?

        • Premium Tough Quality
        • Невероятно низкие цены
        • Быстрая и безопасная доставка
        • 30-дневный бесплатный возврат
        • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

        Этот прочный и прочный металл2 Особенности3, 9000 токарный станок рассчитан на прочность и долговечность.

        Бесступенчатая регулировка скорости

        Регулируемая скорость: 50-2500 об/мин. Вы можете управлять им вручную. Скорость подачи можно регулировать в соответствии с требованиями различных заготовок.

        Высокоточный патрон

        3-х кулачковый самоцентрирующийся патрон прошел испытания на точность и повторяемость для стабильной установки материалов. Шпиндель поддерживается прецизионными коническими роликоподшипниками.

        Четырехпозиционный резцедержатель

        Составной суппорт с Т-образными пазами и четырехпозиционным резцедержателем, легко заменяемый. Резку со скосом можно выполнить, отрегулировав угол упора с помощью рычага.

        Профессиональные поперечные салазки

        Устойчивы к истиранию, лезвия свободно перемещаются с помощью подающего стержня. Направляющие с расстоянием между центрами: 400 мм (16″).

        Широкое применение

        Подходит для обработки различных материалов, таких как сверление, фрезерование, нарезание резьбы и резка. Все аксессуары хорошо упакованы.

        Specifications

        • Motor Power: 750W

        • Spindle Taper: MT3

        • Tail Stock Taper: MT2

        • Range of Spindle Speeds: 50-2500RPM

        • Distance Between Centers: 400mm ( 16 дюймов

        • Поворот над кроватью: 210 мм (8 дюймов)

        • Диаметр патрона: 125 мм (5 “)

        • отверстие через шпиндель: φ38mm

        • Максимум.

        Содержимое упаковки

        Прочное оборудование и инструменты, меньше платите

        VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах.Вместе с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам надежное оборудование и инструменты по невероятно низкой цене. На сегодняшний день VEVOR оккупировала рынки более чем 200 стран с более чем 10 миллионами членов по всему миру9.0003

        Почему выбирают ВЕВОР?

        • Premium Tough Quality
        • Невероятно низкие цены
        • Быстрая и безопасная доставка
        • 30-дневный бесплатный возврат
        • Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

          Почему выбирают ВЕВОР?

          • Premium Tough Quality
          • Невероятно низкие цены
          • Быстрая и безопасная доставка
          • 30-дневный бесплатный возврат
          • Внимательное обслуживание 24/7

          9000 Mini Lathe предназначен для выполнения различных видов токарной обработки металла, нефрита и дерева. Его можно использовать в таких областях, как мини-прецизионная обработка деталей, обработка образцов и моделирование. Он идеально подходит как для любителей, так и для моделистов, которые хотят добавить конечные детали в свой строительный проект.

          • Прочная железная конструкция
          • Бесступенчатая регулировка скорости
          • Точный 3-кулачковый патрон
          • Профессиональная составная опора

          Тяжелый и прочный станок

          Прочный и долговечный токарный станок изготовлен из прочного металла.

          Бесступенчатая регулировка скорости

          Регулируемая скорость: 50-2500 об/мин. Вы можете управлять им вручную. Скорость подачи можно регулировать в соответствии с требованиями различных заготовок.

          Высокоточный патрон

          3-х кулачковый самоцентрирующийся патрон прошел испытания на точность и повторяемость для стабильной установки материалов. Шпиндель поддерживается прецизионными коническими роликоподшипниками.

          Четырехпозиционный резцедержатель

          Составной суппорт с Т-образными пазами и четырехпозиционным резцедержателем, легко заменяемый. Резку со скосом можно выполнить, отрегулировав угол упора с помощью рычага.

          Профессиональные поперечные салазки

          Устойчивы к истиранию, лезвия свободно перемещаются с помощью подающего стержня. Направляющие с расстоянием между центрами: 400 мм (16″).

          Широкое применение

          Подходит для обработки различных материалов, таких как сверление, фрезерование, нарезание резьбы и резка. Все аксессуары хорошо упакованы.

          Содержание пакета

          • 1 x Mini Rote
          • 1 x Набор аксессуаров

          Спецификации

          • Моторная мощность: 750W
          • Spind Taper: MT3
          • Стокочный банк: MT2
          • . -2500 об/мин
          • Расстояние между центрами: 400 мм (16 дюймов)
          • Поворот над станиной: 210 мм (8 дюймов)
          • Диаметр патрона: 125 мм (5 дюймов)
          • Отверстие в шпинделе: φ38 мм
          • Максимальный ход составного суппорта: 55 мм (2 дюйма)
          • Максимальный ход поперечного суппорта: 75 мм (3) “)
          Motor Power
          750W
          Spindle Taper
          MT3
          Tail Stock Taper
          MT2
          Range of Spindle Speeds
          50-2500RPM
          Distance Between Centers
          400mm (16″)
          Swing Over Bed
          210mm (8″)
          Chuck Diameter
          125mm (5″)
          Hole Thru Spindle
          φ38mm
          Максимальный ход составного суппорта
          55 мм (2 дюйма)
          Максимальный ход поперечного суппорта
          75 мм (3 дюйма)

          Вопросы и ответы

          3 Вопросы 3 20003

          Задайте вопрос

          Вопросы

          С металлическими шестернями (как показано на фото) или с нейлоновыми шестернями (как написано в тексте)?

          Ответить

          Посмотреть больше Он поставляется с металлическими шестернями.

          Автор: vevor

          (0) (0)

          Вопросы

          Поставляется ли токарный станок 750w 8×16 210 с какими-либо начальными режущими инструментами, как и другие агрегаты?

          Ответить

          Посмотреть больше Этот не поставляется с начальным режущим инструментом

          Вевор

          (2) (0)

          Отзывы клиентов

          • Цена 4,8

          • Качественный 4. 5

          • Функции 4.7

          • Легко использовать 4,7

          90 Отзывы

          X3msnake

          Не покупайте, если не знаете, как модифицировать и настраивать станок стать пригодным для использования. Большое количество видеороликов сообщества о том, как исправить обновление и изменить его, является плюсом. Как минимум, нужно разобрать весь станок, удалить защитное масло и правильно смазать, но, скорее всего, в конечном итоге вы удалите заусенцы с деталей и модифицируете токарный станок, чтобы он работал должным образом. Хорошо для мастеров, которые хотят узнать, как починить токарный станок в хорошем рабочем состоянии, не очень хорошо, если вы хотите просто использовать токарный станок для производства деталей. Фотоальбом со всей историей моего станка и всеми приключениями https://photos.app.goo.gl/Nx5b19CASWA68SFE7

          См. Подробнее См. Меньше

          0

          VASI

          Центральное расстояние: 14 дюймов Мощность: 550W

          Экс. Бесплатная доставка, без таможенной пошлины или НДС. Доставили до двери. Отлично. Станок пришел целым со всеми деталями. Работает очень плавно только из коробки. Мне очень приятно.

          Показать больше Показать меньше

          0

          газ

          Инженер

          товар прибыл неповрежденным в деревянном ящике, многие винты открутились или выпали но все было в коробке. мог бы прийти пожелание подробное руководство по эксплуатации. Но один доступен онлайн для загрузки. Также список запасных частей для таких предметов, как запасной ремень и т. д., так как не могу найти запасной ремень, который подходит, если он сломается, есть учебник на YouTube по обработке шкивов для клиновидного ремня, который я буду делать, но некоторые моды должны будут производиться для регулировки двигателя. Режущие инструменты приемлемые, но набор инструментов со сменными наконечниками был куплен на Ebay за 25 фунтов стерлингов. Подводя итог, можно сказать, что это хорошая вещь за свои деньги, напоминающая мне о днях моего ученичества в Ford Motor Company.

          См. Подробнее см. Меньше

          0

          Roger

          Центральное расстояние: 14 дюймов Мощность: 550W

          NICE LATHE, Описание не точное

          NICE LATHE. раньше, чем предполагалось ранее. Нет сломанных частей, нет недостающих частей. Этикетка на токарном станке VEVOR. Инструментальная почта не является быстрой сменой, как утверждается в описании Amazon. Токарный станок легко чистится, но требует много настройки. Это немного небрежно, как и ожидалось. В целом, это выглядит как симпатичный станок, и с некоторыми настройками и т. д. он должен стать отличным токарным станком для домашнего использования. Четыре звезды за неточное описание инструмента.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
