Как сделать мини токарный станок своими руками


Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел показать и рассказать классную идею довольно полезной самоделки. Данную самоделку сможет сделать практически каждый, у кого есть мощный моторчик и пара досок. Но по своей значимости, данная самоделка может стать одной из первых у некоторых людей. Многие сейчас пойдут писать в комментариях, что данная самоделка слишком простая и не сможет справляться с нормальными заготовками и задачами, и будут от части и правы и нет. Конечно, справляться со сложными задачами самоделка врядли сможет, ведь автор использует не самый мощный мотор, да и изначально автор делает именно «мини» версию, а увеличить масштаб проекта, я думаю вы и сами сможете.

В общем сегодня рассмотри как сделать мини токарный станок своими руками. С помощью данного станка можно обрабатывать небольшие деревянные заготовки, но делается он очень просто и из всем доступных материалов.

Ну чтож, думаю хватит длинных предисловий, погнали.

И так, для данного мини станка нам понадобится:
-деревянные реечки
-большая деревянная доска
-мощный электрический мотор
-крупные болта и гайки к ним (со шайбочками конечно)
-один шарикоподшипник
-три гвоздя


Из инструментов нам также понадобится:
-малярный клей
-мини дрель
-бор машинка
-шуроповёрт
-циркуль
-линейка
-карандаш или маркер

Приступим.
Первым делом нам необходимо взять большую деревянную доску (на ней будет располагаться весь токарный станок, поэтому лучше берите необходимого вам размера), две деревянные реечки и четыре квадратика, также сделанных из дерева.

Для основания конструкции следует вырезать из доски заготовку с размерами 25 на 45 см. На большую сторону доски, необходимо приклеить одну из деревянных реечек, она, как вы уже наверное поняли, должна быть тоже 45 см в длину. Автор самоделки приклеивал с помощью малярного клея.

На расстоянии ровно 7,5 см, нужно приклеить вторую такую же реечку, приклеиваем тоже малярным клеем.
В итоге, должна получиться конструкция, как показано на фото ниже:




На остатках доски, циркулем чертим круг с диаметром 15 мм. Этот кружочек, нужно будет надеть на вал электрического двигателя, но перед этим сделаем с ним кое-какие манипуляции.

Для начала сверлим тонким сверлом (сверло должно быть такой же толщины, что и вал двигателя) отверстие ровно по центру круга, затем переворачиваем его и сверлим ещё три не сквозных отверстия, конечно же как можно ровнее.
Готово, теперь капаем пару капель клея в центральное отверстие и приклеиваем на вал двигателя:





Теперь необходимо взять три гвоздя и с помощью бор машинки отрезать от них острые концы одного и того же размера. Затем снова капаем суперклеем в три отверстия на кружочке, которые делали действием раннее, и вставляем туда отрезки гвоздей, острой частью наружу. Всё должно получиться так, как на фото ниже:



Из двух кусочков доски, равной ширины, но разной длины, делаем одну деталь с помощью малярного клея. Как должна выглядеть деталь, можно посмотреть на фото ниже, а если что-то не понятно сильнее, то смотрите видео, которое будет в конце данной статьи. Ширина обеих досочек должна быть 7,5 см, длина верхней – 6 см, а нижней – см.

На верхнюю данную заготовку устанавливаем электрический мотор, прижимая и фиксируя его металлической клеймой.
Вся эта конструкция должна помещаться между двумя реечками на основной конструкции:





Всё из того же дерева делаем деталь со сторонами 10 на 7,5 см. Её нужно приложить к мотору и обозначить точку, где она пересекается с валом электрического мотора.

Теперь берём специальное «зубило» (постоянно забываю как называется), которое должно быть с таким же диаметром, что и у шарикоподшипника.
Высверливаем сначала им, а потом сверлом несколько несквозных отверстий, должно получиться как то так:


В шарикоподшипник вставляем болт и фиксируем его гайкой и шайбочкой, затем отмеряем небольшое расстояние и отрезаем с помощью бор машинки или болгарки, после чего заостряем конец отрезанного болта. Эту деталь мы вставляем и естественно вкручиваем в деревянную заготовку, которую делали ранее:

Берём ещё одну дощечку с размерами 7,5 на 5-6 см и высверливаем или вырезаем в ней длинное отверстие по центру. Данную заготовку приклеиваем к дощечке с шарикоподшипником:

На задней части основной конструкции размечаем множество отметок на расстоянии 3 см друг от друга, после чего берём мини дрель или шуроповёрт и высверливаем в каждом отметке отверстия, так, как показано на фото ниже.

В данные отверстия должен вкручиваться болт, на который, в свою очередь будет крепиться подвижная заготовка, которую делали ранее. Благодаря такому способу можно будет подгонять станок под нужные размеры изделия.


Ну и тестируем то, что у нас получилось. Всё должно выглядеть именно так:

Ну вот и всё! Простой мини токарный станок готов и осталось только его протестировать. Для этого нам понадобится не слишком толстая веточка, которую и будем обрабатывать. Вставляем её на гвозди (те которые расположены на круге от мотора) и зажимаем с обратной стороны заострённым болтом, зажимаем нижний болт, чтобы конструкция не двигалась и всё, осталось только подвести питание необходимое вашему мотору и наслаждаться обработкой дерева.

Кстати в данной самоделке не предусмотрена ни какая защита, поэтому работать необходимо в защитных очках и лучше всего при изготовлении станка, лучше всего добавить защитный элемент, по типу тех, которые используются в полноценных токарных станках. В общем соблюдайте правила безопасности!

Кстати работает данный станок просто отлично, и как я уже сказал в самом начале статьи, если увеличить масштаб самоделки, добавить более мощный мотор и поставить хорошую защиту, то получится почти полноценный токарный станок, который, к тому же не будет занимать много места и стоить он конечно больших денег не будет.

Вот видео от автора с подробной сборкой и испытаниями данной самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мини токарный станок по металлу своими руками

При необходимости изготовить сложное устройство для дома или огорода часто возникает необходимость произвести обточку цилиндрической поверхности. Мини токарный станок по металлу сможет оказать помощь при выполнении подобной работы. Необязательно его покупать. Простое оборудование подобного типа можно изготовить своими руками.

Вариантов для создания подобного станка несколько. Многое зависит от тех задач, которые предстоит решать с его помощью.

Задачи для токарного оборудования

Цилиндрические и конические детали производят с помощью токарной обработки. Здесь реализуется принцип вращения детали относительно режущего инструмента. Во всех других видах обработки заготовка не перемещается.

При токарной обработке выполняют следующие операции.

  1. Выполняется вытачивание цилиндрической поверхности. При необходимости на ней выполняют ступени: один или несколько цилиндров разного диаметра располагают согласно задумкам конструктора.
  2. Точат уступы и канавки для упора или установки фиксирующих колец или шайб.
  3. Растачивают внутренние цилиндры или конические поверхности.
  4. Нарезают резьбу необходимого диаметра с определенным шагом. Ее располагают внутри или снаружи детали.
  5. С помощью вспомогательного инструмента сверлят соосные отверстия, зенкерами и развертками добиваются необходимой точности и чистоты обработки.
  6. При необходимости с помощью накаток придают специальное рифление поверхности или накатывают резьбу особого профиля.
  7. Имея болванки, с помощью давилок методом пластической деформации изготавливают тонкостенные детали из металла или пластических материалов.
  8. В мебельном производстве часто протачивают изделия сложной формы, их называют фасонными поверхностями вращения. Изготовление выполняется по специальным шаблонам или программам.

Назначение оборудования

В технологии обработки материалов резанием принято различать установки для обработки по классам точности. Основным критерием является материал, которому требуется придать определенные формы и параметры:

  • Деревянные заготовки вытачивают на станках, обеспечивающих точность до 1 мм.
  • Изделия из конструкционной стали точат с точностью до 0,05 мм.
  • На станках повышенной точности (обработка изделий из инструментальных сталей), оборудованных микрометрическими измерительными инструментами можно добиваться исполнения до 0,005 мм.

Для домашних условий создают деревообрабатывающее оборудование, а при необходимости работы над металлическими заготовками нужны станки по металлу. Основные отличия заключаются в приводе для инструмента.

Если нужно вытачивать деревянную деталь, используют упор. На него опирают инструмент. Продольную и поперечную подачу выполняют вручную.

Обрабатывая металл, приходится противодействовать значительным усилиям сопротивления. Руками удержать режущие кромки довольно сложно. Поэтому используют вспомогательные приспособления, которые позволяют стабилизировать положение. У станкостроителей есть понятие о прочности СПИД.

Расшифровывают эту аббревиатуру так: станок, приспособление, инструмент, деталь. Все эти элементы должны сохранять определенную жёсткость, тогда гарантируется требуемая точность при обработке.

Основные узлы

Схема токарно-винторезного станка:

Основными узлами и деталями токарного станка являются.

  1. Все элементы размещаются станине. Она является основой для всего оборудования. Ее прочность гарантирует точность обработки заготовок. Промышленные образцы отливают из ковкого или модифицированного чугуна. Потом протачивают направляющие, по которым могут скользить вспомогательные приспособления. Чтобы гарантировать устойчивость этот элемент стараются сделать массивным, дополнительно крепят на мощное основание. Используют анкеры для фиксации фундаменту.
  2. Передняя бабка оборудуется шпинделем. На нем устанавливают патрон или поводковые механизмы. Внутри передней бабки размещают коробку передач. При необходимости частота вращения патрона может быть низкой или высокой.
  3. В нижней части передней бабки имеется еще коробка подач. Она нужна для организации перемещения инструмента.
  4. На станине с обратной стороны устанавливают заднюю бабку. Чаще всего используют пиноль. Ее размещают соосно со шпинделем передней бабки. Для обработки длинномерных заготовок тут ставят конус. Он может быть неподвижным или вращающимся в подшипниках. Можно разместить тут сверла или резьбонарезной инструмент. Специальный маховичок позволяет производить продольную подачу.
  5. Суппорт расположен сбоку от станины. Он перемещается по направляющим станины. Тут имеются приспособления для фиксации резцов, устанавливаемых в резцедержателе (специальном устройстве для установки нескольких типов инструмента). В суппорте есть вспомогательные приспособления, позволяющие осуществлять продольную и поперечную подачу инструмента при обработке. Задавая, условия перемещения, можно обрабатывать поверхность деталей по сложному профилю.

В качестве вспомогательных устройств станка используют:

  • насос для подачи смазывающей охлаждающей жидкости (СОЖ) в зону обработки;
  • поддон, тут собирается стружка, сюда же сливается СОЖ;
  • локальная подсветка помогает токарю направить освещение на резец и деталь;
  • защитный экран защитит человека от стружки, влаги и других опасных элементов.

Изготовление мини токарного станка

Для дома можно изготовить небольшой настольный станок. Вариантов для создания несколько. Самостоятельно можно создать изделие на базе дисков, выпиленных из толстостенной трубы или кругляка диаметром 120 мм.

Все детали для самодельного мини токарного станка вытачиваются на промышленном оборудовании. Используются токарно-винторезный станок 1А616, сверлильный станок 2А135. Понадобится сварочный полуавтомат, с его помощью выполняется сварка корпусных деталей.

Пошаговый процесс сборки устройства

Когда выточены все необходимые детали, необходимо их собрать в единую конструкцию.

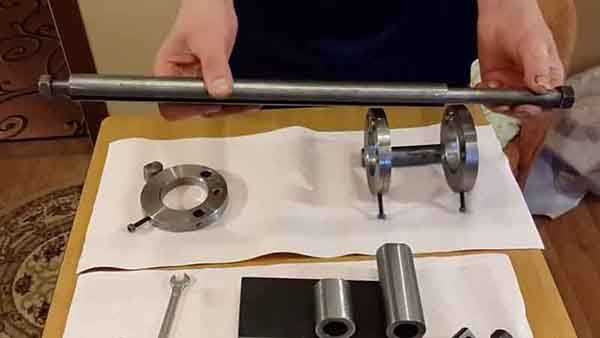

На сборочном столе собирают детали будущего настольного токарного станка.

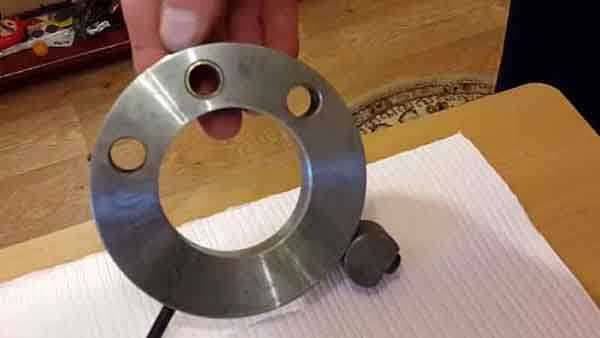

Решено конструкцию изготавливать из фланцев, выточенных из кругляка диаметром 120 мм. Для облегчения в них просверлено центральное отверстие Ø 55 мм. Имеются три отверстия Ø 20 мм.

С торца просверлены дополнительные отверстия для резьбовых фиксаторов. Винтами М6 можно закрепить остальные детали в заданном положении.

Для будущего ходового винта запрессована бронзовая втулка. Внутренний Ø 16 мм.

Направляющие станины изготовлены из ковкого чугуна. В них изготовлены продольные проточки. Цилиндрическая часть позволяет фиксироваться в отверстиях фланцев.

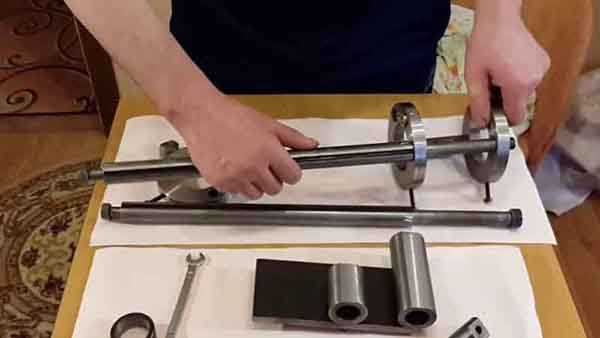

Вставляется направляющая так, чтобы совместить все имеющиеся элементы.

Чтобы выдержать заданное расстояние используются дистанционные втулки. Их устанавливают в распор между фланцами.

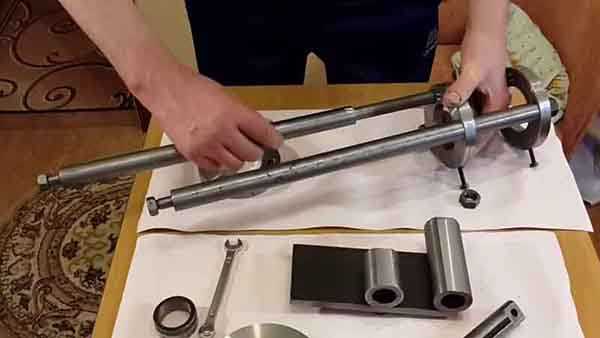

Вторая направляющая изготовлена точно также как и первая.

Собрав основание для передней бабки, приступают к сборке задней.

Каркас стягивают гайками. Создана основа будущей станины.

Станок буде стоять, опираясь на передние упоры. Их крепят винтами к фланцам.

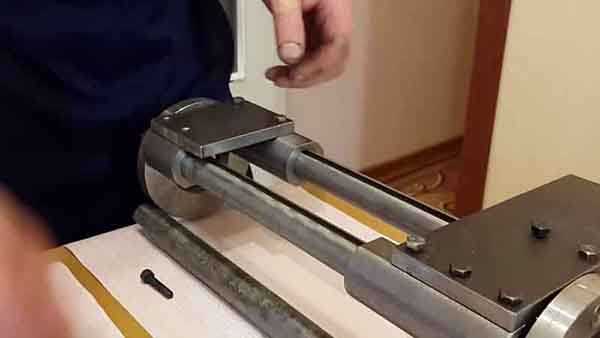

По направляющим перемещаются опорные втулки. На них будут монтироваться суппорт и задняя бабка. Длинная втулка работает направляющей, а короткая – является поддерживающей. Проточки на валиках не позволяют смещаться.

Конструктивно опорные втулки выполнены разной длины. Такое решение позволяет увеличить рабочий ход.

Длина обрабатываемых деталей может быть достаточной, чтобы детали имели размеры до 250 мм.

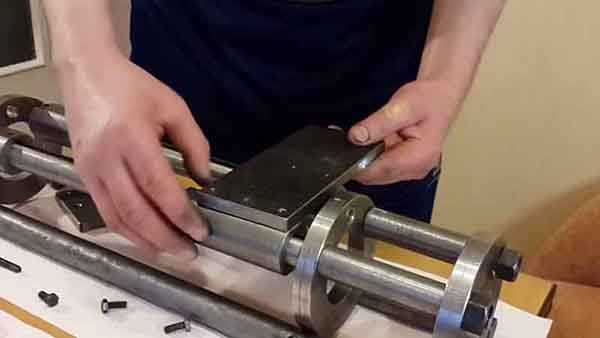

Площадка для суппорта крепится винтами М6.

Отверстия для площадки сверлят по месту. Эта деталь изготавливается индивидуально. Если попытаться сделать ее только по чертежу, то может проявиться эффект заклинивания.

По аналогии изготавливается площадка задней бабки. Ее также сверлят по месту. Нужно обеспечить скользящее перемещение по направляющим.

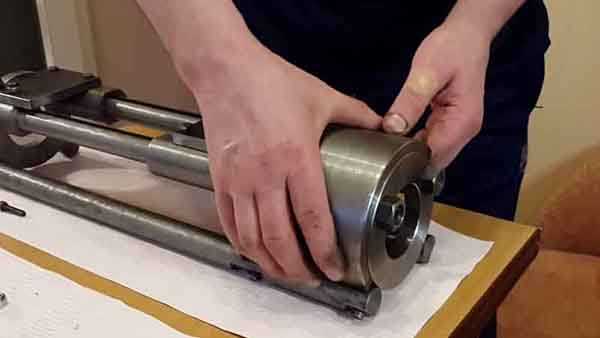

Нужно обеспечить жесткость станине. Для передней бабки выточено специальное цилиндрическое полукольцо. Оно крепится болтами к фланцам.

Перемещение инструментов на суппорте или задней бабке осуществляется по ходовому винту. На нем протачивается прямоугольная резьба, имеющая небольшой наклон (12,5 ⁰). При вращении ходового винта детали, закрепленные на нем, перемещаются вперед или назад. Зависит от направления вращения.

Отверстие с запрессованной втулкой создавалось для ходового винта.

Чтобы винт свободно вращался, но сам не смещался вдоль своей оси, используются упорные подшипники. Их ставят спереди и сзади от задней опоры.

Для предотвращения осевого перемещения ходового винта устанавливается фиксирующая втулка. Она крепится болтом М6. Теперь винт не будет смещаться вдоль оси, но вращаться может.

Поверх фиксирующей втулки ставится нониус (приспособление с насечками). Один оборот винта перемещает суппорт или заднюю бабку на 10 мм. Ориентируясь по шкале, можно выполнять точное смещение в продольном направлении.

Чтобы вращать ходовой винт, устанавливается маховичок. Небольшая рукоятка позволяет легко вращать маховик.

Ориентироваться помогает риска. Глядя на нее, задают нужное осевое смещение.

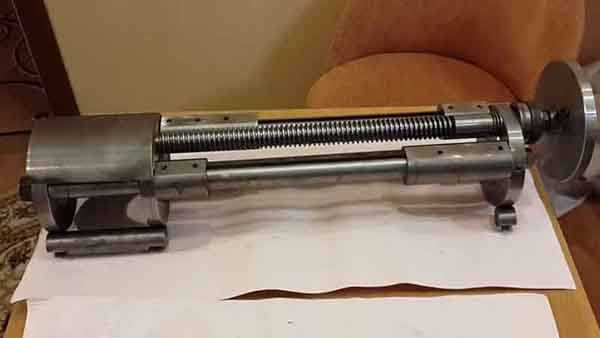

Станина станка собрана. Теперь нужно установить переднюю бабку. В ней будет фиксироваться деталь.

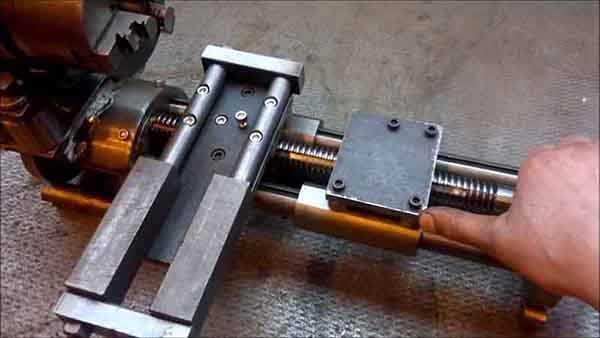

На пластинах устанавливают направляющие поперечного перемещения.

Передняя бабка монтируется сверху. На рисунке видны блок шкивов, трехкулачковый патрон и центральная втулка.

Шкивы можно легко снять и установить на шпиндель.

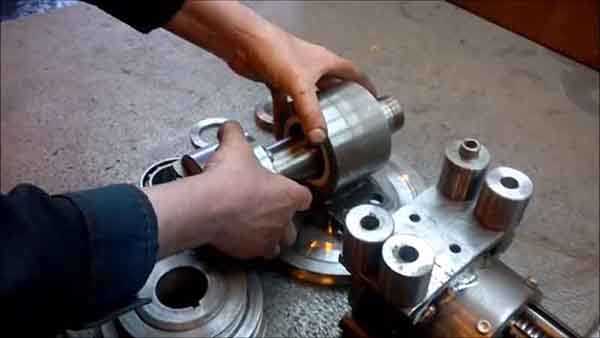

Сам шпиндель устанавливается внутри центральной втулки.

Между шпинделем и втулкой имеются радиальные подшипники. Они дают свободное вращение.

Центральная втулка крепится болтами к станине.

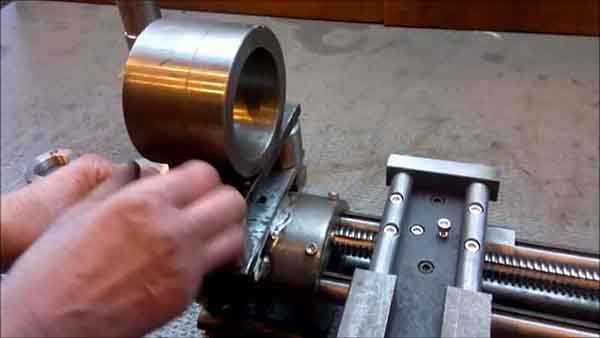

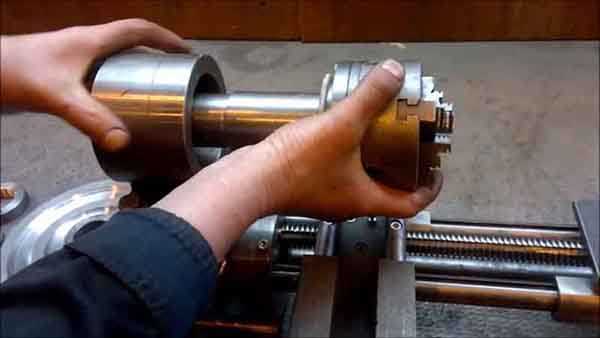

После установки подшипников монтируется шпиндель с трехкулачковым патроном. Внутри шпинделя проточено отверстие Ø 35 мм. При необходимости заготовки меньшего диаметра могут проходить сквозь него.

Станок готов. Привод осуществляется через клиновые ремни от электродвигателя, установленного в стороне.

Видео: токарный мини станок своими руками.

Изготовление станка на базе электродрели

Если нужно вытачивать детали маленького формата, то станок можно изготовить из электродрели. Конечно, крупную деталь проточить не получится, но небольшие изделия можно изготовить на небольшом устройстве. В мастерской оно не займет много места.

Небольшой станок, максимальный диаметр детали составляет 13 мм. Станина сваривается из швеллера 60 мм. Для фиксации электродрели используется кольцо, установленное неподвижно на опору. Так создается передняя бабка. По швеллеру можно перемещать заднюю бабку.

Конструкция выполнена так, что охватывающий фрагмент профильной трубы имеет скользящую посадку по швеллеру.

Ходовые винты выточены из прутка Ø 14 мм. На них нарезана резьба М14.

Для установки резцов изготовлен резцедержатель. Он может устанавливаться в четырех положениях. При необходимости токарь в нем закрепит 4 разных резца.

Чтобы развернут нужный резец, высверлено центральное отверстие. Его ослабляют и поворачивают резцедержатель.

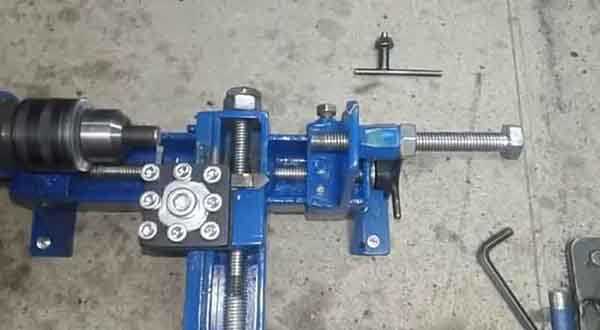

На станину устанавливается суппорт. Он тоже может скользить по направляющим станины. Ходовой винт продольной подачи определить положение относительно передней бабки.

Поперечную подачу резцедержателя обеспечит ходовой винт. Он установлен внутри суппорта.

Сверху ставят резцедержатель. Основные элементы для инструментов размещены по месту.

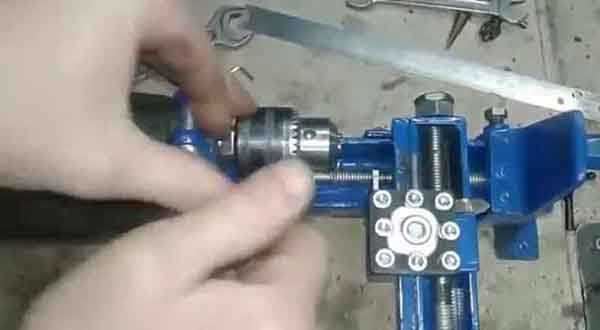

Для закрепления детали используется патрон электродрели. Поясок электроинструмента закрепляется в кольце передней бабки.

Станок почти готов. Чтобы он стоял неподвижно, на лапках станины имеются отверстия. Ими крепят станок к столу.

Проходным резцом можно проточить поверхность заготовки. Его медленно перемещают в сторону передней бабки.

Заменив резец, ведут поперечное точение. Теперь образуется поясок. Так, комбинируя резцы, можно вытачивать изделия разной формы. При необходимости деталь крепится в задней бабке. Для этого в коническом отверстии устанавливается конус.

Станок готов, он удобен для миниатюрной работы. Получив опыт работы на подобном оборудовании, можно задумываться о создании более солидного устройства.

Рейтинг автора

Автор статьи

Образование: Высшее, доктор технических наук, профессор.

Написано статей

metmastanki.ru

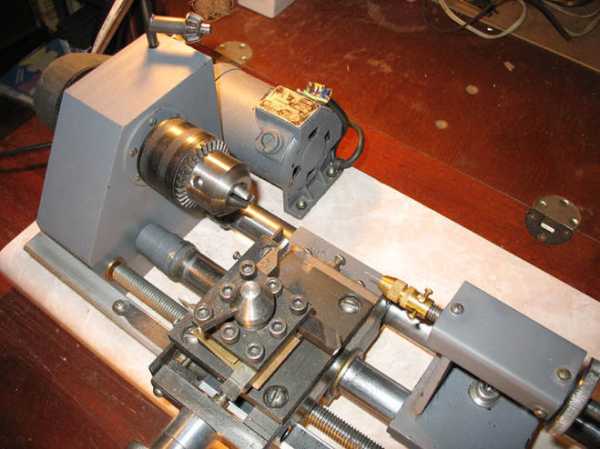

Моя самоделка, маленький самодельный токарный станок. - Законченные проекты

Чертежи, если получится, выложу завтра.

Немного подробностей о конструкции:

Направляющие - стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14 х 1,5, с другой стороны она уже есть.

Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя  делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально.

Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны ти стянуты винтами для регулировки люфта. В задней отфрезерована ступенька которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную. сверху на столике прикручена  5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и  задней опоры.

Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено "на глазок" но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемешая бабку кшпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем сверло на 0,5 мм больше и тоже повторяется. И так до диаметра 6,7мм. Приличная соосность гарантируется. Затем, в патрон - метчик М8  и Поворачивая патрон воротком в задней бабке нарезается резьба.

В принципе, в кратце все. Буду рад если кому-то пригодится.

В задней бабке вращающегося центра у меня нет, когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.

www.chipmaker.ru

МИНИ ТОКАРНЫЙ СТАНОК по металлу Мини токарный станок по металлу своими руками: делаем самодельный агрегат

В любом частном доме или гаражной мастерской найдет свое применение [мини токарный станок для работы по металлу].

Такое оборудование позволяет обрезать детали из металла, дерева, пенопласта и ряда других материалов, высверливать отверстия, нарезать резьбу, обрабатывать торцы.

Все, что подразумевает изменение формы или поверхности детали, выполняется на токарном станке. Данные работы возможны как дома, так и в специально оборудованном кабинете.

Неудивительно, что первые, самые примитивные прототипы были сделаны в Древнем Египте, на них обтачивали камень.

В музеях есть токарный и фрезерный механизмы по металлу 14-15 веков, вращение в них происходило за счет ножной педали.

Бурное развитие промышленности в конце средних веков потребовало качественного рывка и в оборудовании – прошла модернизация ручного механизма, и появился первый токарный и фрезерный станок по металлу, работающий от электричества.

Чуть позже были создано оборудование с числовым программным управлением (ЧПУ).

Модернизация производства требовала все более и более узкоспециализированный инструмент, и оборудование с ЧПУ стали создавать не только для работы по дереву или металлу, но и выполняющее очень узкие операции, например, кромкование дверного полотна или высверливание полостей под врезку замка.

В таком виде они используются и по сей день.

В этой статье мы проведем обзор существующего оборудования и рассмотрим, как сделать простой станок своими руками, и как самостоятельная модернизация может улучшить оборудование.

Устройство токарного станка

Промышленное оборудование разделяются на легкие станки, весом до 1 тонны, средние по весу – до 10 тонн, и тяжелые – свыше 11 тонн.

Каждый станок выполняет одно или несколько действий по обработке дерева или металла дома или на производстве.

Все современное токарное оборудование оснащено ЧПУ от самого простого до сложного, контролирующего обточку детали с точностью до десятых долей миллиметра.

Модернизация станков разделила оборудование на тяжелое и громоздкое, выполняющее задачи для тяжелой промышленности, а также и миниатюрное высокоточное, производящее крошечные детали точных приборов – это настольные станки с ЧПУ.

Вне зависимости от размера и цели использования, токарные станки имеют одни и те же основные составляющие и узлы.

Он состоит из основы, на которой установлена станина, по которой по направляющим движется суппорт.

В противоположных концах оборудования расположены передняя бабка, передающая вращение через шпиндель обрабатываемой детали, и задняя бабка, которая передвигается свободно и фиксируется в зависимости от размера заготовки.

ЧПУ соединяется как с двигателем (в необходимый момент останавливает вращение), так и с собственно режущим элементом.

Видео:

Близким родственником по принципу работы является фрезерный станок. Он также применяется по дереву и по металлу.

Фрезерный механизм за счет фрезы, установленной в шпинделе, совершает вращательное движение, а поступательное движение подачи детали может быть как прямолинейным, так и под углом в, зависимости от задачи.

Обычно фрезерный механизм оснащен ЧПУ. Очень широкое применение имеет центр, выполняющий одновременно фрезерный и токарный набор работ.

Оборудование своими руками

Есть много вариантов, как можно создать самодельный токарный механизм.

Если вам часто приходится производить одну и ту же работу, то настольные токарные механизмы в мастерской вашего дома будут хорошим подспорьем.

Чаще всего для работающей части оборудования используется дрель, укрепленная на основании. При начальных навыках работы с электроникой реально придумать даже аппарат с ЧПУ.

Основание или раму токарного оборудования можно сделать из уголков металла или деревянных брусьев.

Настольные токарные механизмы могут иметь основание в виде крепкой древесно-стружечной плиты.

Если перед вами стоит задача краткосрочной обработки небольших деталей, то вполне можно использовать мотор, работающий от сети 220В.

Конструкция рамы должна обеспечить выполнение следующих условий:

  • как ведущий, так и ведомый центр располагаются на одной прямой, которая параллельна оси вращения;
  • центр симметрии детали совпадает с осью ее вращения;
  • деталь надежно закрепляется на бабке.

Производить токарную обработку детали, которая вращается между передней и задней бабкой, можно с помощью любого инструмента – напильников, надфилей и прочего.

Самодельные настольные токарные станки предназначены для боковой обработки деталей. Например, на них будет удобно обрабатывать балясину деревянной лестницы.

Своими руками несложно создавать не только настольные, но и полноценные токарные станки.

Видео:

Основное, чем будут отличаться настольные варианты от полноразмерного станка – это двигатель.

Чем больше по размеру самодельный станок, тем более громоздкие детали он сможет обрабатывать.

А для работы с крупными заготовками, конечно, потребуется мощный двигатель.

Токарный станок из двигателя

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Теперь требуется найти проекцию центра вращения на заднюю бабку.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

Видео:

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Для токарного механизма понадобится дрель, любое основание (кусок фанеры, доска или плита), деревянная шпажка, на которую будет надеваться заготовка, и деревянный квадрат для задней бабки.

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

Видео:

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.

Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.

Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.

Варианты усовершенствования механизма:

  • Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу;
  • Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов;
  • Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади. Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении.

Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.

Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.

Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.

Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.

rezhemmetall.ru

Мини токарный станок по металлу своими руками


Сборка токарного мини станка по металлу своими руками

В любом частном доме или гаражной мастерской найдет свое применение мини токарный станок для работы по металлу.

Такое оборудование позволяет обрезать детали из металла, дерева, пенопласта и ряда других материалов, высверливать отверстия, нарезать резьбу, обрабатывать торцы.

Все, что подразумевает изменение формы или поверхности детали, выполняется на токарном станке. Данные работы возможны как дома, так и в специально оборудованном кабинете.

Неудивительно, что первые, самые примитивные прототипы были сделаны в Древнем Египте, на них обтачивали камень.

В музеях есть токарный и фрезерный механизмы по металлу 14-15 веков, вращение в них происходило за счет ножной педали.

Бурное развитие промышленности в конце средних веков потребовало качественного рывка и в оборудовании – прошла модернизация ручного механизма, и появился первый токарный и фрезерный станок по металлу, работающий от электричества.

Чуть позже были создано оборудование с числовым программным управлением (ЧПУ).

Модернизация производства требовала все более и более узкоспециализированный инструмент, и оборудование с ЧПУ стали создавать не только для работы по дереву или металлу, но и выполняющее очень узкие операции, например, кромкование дверного полотна или высверливание полостей под врезку замка.

В таком виде они используются и по сей день.

В этой статье мы проведем обзор существующего оборудования и рассмотрим, как сделать простой станок своими руками, и как самостоятельная модернизация может улучшить оборудование.

Устройство токарного станка

Промышленное оборудование разделяются на легкие станки, весом до 1 тонны, средние по весу – до 10 тонн, и тяжелые – свыше 11 тонн.

Каждый станок выполняет одно или несколько действий по обработке дерева или металла дома или на производстве.

Все современное токарное оборудование оснащено ЧПУ от самого простого до сложного, контролирующего обточку детали с точностью до десятых долей миллиметра.

Модернизация станков разделила оборудование на тяжелое и громоздкое, выполняющее задачи для тяжелой промышленности, а также и миниатюрное высокоточное, производящее крошечные детали точных приборов – это настольные станки с ЧПУ.

Вне зависимости от размера и цели использования, токарные станки имеют одни и те же основные составляющие и узлы.

Он состоит из основы, на которой установлена станина, по которой по направляющим движется суппорт.

В противоположных концах оборудования расположены передняя бабка, передающая вращение через шпиндель обрабатываемой детали, и задняя бабка, которая передвигается свободно и фиксируется в зависимости от размера заготовки.

ЧПУ соединяется как с двигателем (в необходимый момент останавливает вращение), так и с собственно режущим элементом.

Видео:

Близким родственником по принципу работы является фрезерный станок. Он также применяется по дереву и по металлу.

Фрезерный механизм за счет фрезы, установленной в шпинделе, совершает вращательное движение, а поступательное движение подачи детали может быть как прямолинейным, так и под углом в, зависимости от задачи.

Обычно фрезерный механизм оснащен ЧПУ. Очень широкое применение имеет центр, выполняющий одновременно фрезерный и токарный набор работ.

Оборудование своими руками

Есть много вариантов, как можно создать самодельный токарный механизм.

Если вам часто приходится производить одну и ту же работу, то настольные токарные механизмы в мастерской вашего дома будут хорошим подспорьем.

Чаще всего для работающей части оборудования используется дрель, укрепленная на основании. При начальных навыках работы с электроникой реально придумать даже аппарат с ЧПУ.

Основание или раму токарного оборудования можно сделать из уголков металла или деревянных брусьев.

Настольные токарные механизмы могут иметь основание в виде крепкой древесно-стружечной плиты.

Если перед вами стоит задача краткосрочной обработки небольших деталей, то вполне можно использовать мотор, работающий от сети 220В.

Конструкция рамы должна обеспечить выполнение следующих условий:

  • как ведущий, так и ведомый центр располагаются на одной прямой, которая параллельна оси вращения;
  • центр симметрии детали совпадает с осью ее вращения;
  • деталь надежно закрепляется на бабке.

Производить токарную обработку детали, которая вращается между передней и задней бабкой, можно с помощью любого инструмента – напильников, надфилей и прочего.

Самодельные настольные токарные станки предназначены для боковой обработки деталей. Например, на них будет удобно обрабатывать балясину деревянной лестницы.

Своими руками несложно создавать не только настольные, но и полноценные токарные станки.

Видео:

Основное, чем будут отличаться настольные варианты от полноразмерного станка – это двигатель.

Чем больше по размеру самодельный станок, тем более громоздкие детали он сможет обрабатывать.

А для работы с крупными заготовками, конечно, потребуется мощный двигатель.

Токарный станок из двигателя

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Теперь требуется найти проекцию центра вращения на заднюю бабку.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

Видео:

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Для токарного механизма понадобится дрель, любое основание (кусок фанеры, доска или плита), деревянная шпажка, на которую будет надеваться заготовка, и деревянный квадрат для задней бабки.

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

Видео:

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обра

i-perf.ru

Токарные станки своими руками видео

Самодельные токарные станки

Самодельный станок

Видео токарный станок своими руками из металлолома

Токарный своими руками

Токарный станок по металлу

Простой токарный станок

Простой токарный станок


Создание токарного станка своими руками

Мини токарный ч.1

Создание суппорта мини-токарного станка

Мини токарный ч.2

Управление ходовым винтом

Мини токарный ч.3

Испытание суппорта на временной конструкции

Мини токарный ч.4

Регулировка шпиндельного узла

Мини токарный ч.5

Обзор конструкции станка

Мини токарный ч.6

Самодельный мини токарный станок в работе


В сети интернет можно найти огромное количество разнообразных моделей токарных станков, сделанных своими руками. Можно найти конструкции, при создании которых использовались лишь подручные материалы, металлолом. Некоторые умельцы используют при создании станка детали собственного изготовления, самостоятельно отливая детали, которые в дальнейшем подвергаются механической обработке.

Детали станков, построенных своими руками можно так же приобрести на специализированных площадках, продающих различные детали бывших в употреблении металлорежущих станков.

www.stanoktehpasport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
