Патроны для токарного станка по дереву, изготовление своими руками
Важным элементом крепления детали в токарных станках является токарный патрон.
С его помощью обеспечивается надёжная фиксация и безопасное проведение обработки. Для правильного применения токарного режущего инструмента необходимо хорошо представлять, каким образом устроен токарный патрон.
Конструктивно они объединены в две большие группы. К первой относятся кулачковые, ко второй цанговые. Определённые отличия в конструкции имеет токарный патрон, применяемый в токарных станках для работы по дереву.
Планшайбы
Планшайба – круглая металлическая пластина с отверстиями для крепления саморезами, монтируется на вал станка посредством резьбы или болтов. Различаются диаметром, наличием либо отсутствием зубцов и дополнительных крепёжных элементов. Используется для точения тарелок, чаш и других подобных изделий. Часто изготавливается своими руками. Работа с планшайбой продумывается так, чтобы часть древесины, в которую вкручиваются шурупы, впоследствии была удалена.
Планшайба для 4-кулачкового патрона
Кулачковые токарные патроны
Наиболее удобные и функциональные.
Работают как на сжатие, так и на разжимание, поэтому могут захватывать заготовку как снаружи, так и изнутри. Различаются количеством кулачков и механизмом их привода. В отличие от металлообработки, для точения дерева двух и трёхкулачковый патрон практически не применяется. Также не пользуются популярностью варианты со спиральным приводом и несъемными кулачками. Наиболее распространённый тип токарных патронов для работы по дереву – самоцентрирующиеся четырёхкулачковые, с реечно-винтовым механизмом передачи и сменными кулачками. На российский рынок они поставляются брендами Axminster, Jet, Barracuda и другими, менее известными компаниями.

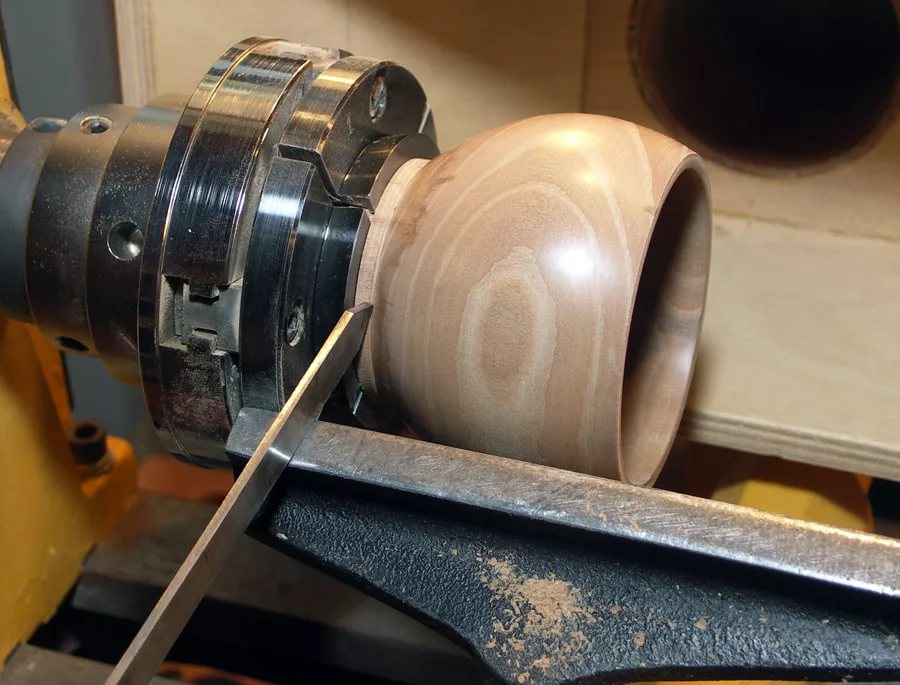

Кулачковый токарный патрон
4-кулачковый токарный патрон Ø150 мм
4-кулачковый токарный патрон Ø100 мм
Разновидности кулачков
По форме и назначению сменные кулачки для токарных патронов по дереву делятся на несколько типов, имеющих специальную маркировку:
- A, G, M – на сжатие, отличаются размером и глубиной захвата;
- D и F – действуют на разжимание;
- C и H – универсальные.
Разная форма губок; - для работы с мягким, чувствительным к сжатию деревом, используются кулачки с резиновыми креплениями.
Разная форма губок;Патрон токарный кулачковый: характеристики, схема, классификация
Безусловно, к вопросу выбора комплектующего следует отнестись со всей серьезностью, так как оно определяет эффективность процедуры и качество получаемых деталей.
Общие понятия о токарных патронах
Токарные патроны подбираются в зависимости от технических характеристик устройства и шпинделя, в частности. Они представляют собой главные узлы оборудования. Механизм заключается в кулачковом эффекте. Размеры подбираются в зависимости от параметров уникальной заготовки.
Кулачки обеспечивают надежную фиксацию механизма. Из-за действия механической силы, которая обуславливает плотность крепления, происходит установка и закрепление. Заготовка фиксируется при помощи патрона.
Следует учитывать, что детали, которые требуется обрабатывать имеют различные размеры и диаметры.
Некачественный патрон не будет держаться максимально крепко, в результате сильного механического движения он может слететь, с ним и заготовка.
Патрон обеспечивает плавное передвижение крепления, при этом обрабатываемая деталь не будет смещаться относительно центра.
В самом простом понимании слова патрон представляет собой механизм, который отвечает за вращение заготовки, делает ее обработку эффективной и ровной.
Предназначение
Внутри рассматриваемого типа детали находится кулачковый механизм. Эта важная составляющая позволяет центрировать и зажимать заготовку.
Происходит это за счет сужения деталей кулачков, а потом зажатие их пинолем. Только после полного закрепления детали можно начинать работу токарного станка по дереву или по металлу. Если процедуру не выполнить, то заготовка может не только выпасть или повредиться, но и нанеси вред мастеру.
Следует внимательно проверить качество крепления детали в патроне. Сначала специалисты включают токарный станок на небольшую мощность, смотрят, хорошо ли вращается механизм.
Если после нескольких кругов все в порядке, то продолжат работу на более высоких мощностях.
Классификация токарных патронов
Классификаций присутствует несколько видов: по числу кулачков, типу зажима, механизму фиксации, виду исполнения, классу точности.
По количеству кулачков в патроне
Кулачки отвечают за качество закрепления деталей. Они выполняются из качественного металла.
Двухкулачковые
Варианты закрепляют несимметричные детали, которые не подвергаются обработке. Но используются и для стандартизированных заготовок.
Трёхкулачковые
Оптимален для выработки шестигранных и округлых вариаций. Шунтирование происходит по трем бокам кулачков.
Четырёхкулачковые
4 х кулачковый патрон состоит из четверых узлов, которые функционируют независимо. Применяют для обработки прямоугольных и квадратных вариантов.
Кулачки патронов разделяют на прямые и обратные. Практически не влияет на результативность. Подбирается в зависимости от типа входа патрона.
Прямые
Зажим происходит внешний. Кулачки располагаются сверху и хватаются за деталь.
Обратные
Происходит зажим изнутри, с внутренней стороны. Обрабатываемый предмет выбирается полый, так чтоб была возможность зацепиться.
По механизму фиксации заготовки
Механизм фиксации — важная характеристика, определяющая качество работы.
Клиновые
Происходит закрепление при помощи трех кулачков на прямой площадке. Применяются клиновые вариации для оборудования с цифровым управлением.
Цанговые
Стандартных зажимов не присутствует. Их роль выполняют втулки с клещами (до шести штук). Использоваться могут на стандартных механических станках.
Рычажные
Обработка детали происходит путем передвигания механизма рычагом. Довольно затратный процесс, длительный. Используется для работы с особыми, сложными по фактуре деталями.
Сверлильные
Крепится детали в результате давления ключа. По принципу действия напоминает работу сверла, только в обратную сторону.
Термопатроны
Неординарный вид, который практически не используется в станках, произведенных в России. Для крепления производится нагревание отверстия, для вынимания тоже.
Гидропатроны
Механизм такой же, что и предыдущий, но используется не температура, а гидросфера. Жидкостная среда дополнительно гасит вибрации.
Поводковые
Зажатие детали происходит специальным поводком. Удобно только для обработки небольших поверхностей.
Самозажимные
Подобные варианты практичны. Конструкция включает в себя зажимы, которые плотно фиксируются на заготовке самостоятельно.
По типу исполнения
В Российской Федерации разновидности патронов по исполнению регулируются ГОСТом 2675 — 80.
Цельный
Выполняют из куска стали с параметрами от 500 МПа. Наиболее распространенный вид.
Сборный
Из стали выполняется рейка, на нее крепится кулачок. Последний выполняется из металла.
Накладной
Составные вариации, состоят из цветного металла, нержавеющей стали, черных металлов.
Применяется для работы с масштабными проектами.
Классы точности патрона
Точность устройства определяется в ГОСТе 1654 86. Всего присутствует четыре ступени.
Класс Н
Нормальные показатели, усредненные.
Класс П
Повышенный класс, используется для выделки твердых производственных деталей.
Класс В
Высокая точность — применяется для обработки мелких вариаций.
Класс А
Особо высокая точность. Сфера применения — мелкие и твердые заготовки.
По материалу изготовления
Чугунные вариации дешевы и не обладают достойным качеством. Сталь дороже и показывает срок службы в 3-5 раз больший.
Чугун
Используется марка от СЧ 30. Минимальное число оборотов. Профессионалы предпочитают не использовать такие вариации ввиду малой эффективности.
Сталь
Конструкция выполняется из материала с показателем от 500 МПА. Максимальное число оборотов и функционал.
Конструкция патрона: схема и описание
Токарный патрон состоит из более чем десяти деталей.
Эффективность и срок службы определяется качеством сборки и материалом изготовления комплекта деталей.
Ключ
Основной механизм, отвечающий за перемещение заготовки токарным станком. Он способствует креплению обрабатываемого предмета.
Пружина
Крепится к ключу. Отвечает за повороты последнего.
Втулка
Соединена с пружиной. Необходима для обеспечения свободного перемещения ключа по механизму.
Стопор
Соединен с втулкой и ключом. Является основной механизма, которая отвечает за безопасность. Стопор контролирует фиксацию заготовки и не дает ей отпасть.
Шестерня
Диск, при помощи которого происходит вращательное движение, приводится в действие шестерней.
Фланец
Является основанием токарного патрона. Соединяет механизмы между собой.
Диск спиральный
Соединяется с шестерней. Отвечает за получение вращения. Регулирует степень и скорость обработки.
Кулачок обратный
Механизм отвечает за крепление обрабатываемой детали изнутри.
Кулачок прямой
Прямая вариация необходима для закрепления предмета снаружи.
Дополнительные приспособления
При точении тонкостенных изделий или работе с хрупкой древесиной используют металлические крепёжные кольца. Имея навык обращения с металлом их можно изготовить и своими руками. Также в паре с кулачками типа C могут использоваться винтовые вставки, вкручивающиеся в предварительно просверленное в детали отверстие. Патроны, предназначенные для решения специфических задач по дереву:
- кулачковый с независимой регулировкой – для эксцентрикового точения;
- цанговый — зажимает заготовки круглого сечения при стягивании лепестков конической цанги стяжной гайкой. Имеет малый диапазон захвата;
- цилиндрический – трубка с тремя и более резьбовыми фиксаторами по окружности; тисочный – для захвата прямоугольных заготовок. Параллельные губки сжимаются винтом;
- вакуумный – для чистовой доводки. Работает за счет разницы давления воздуха, создаваемого насосом;
- сверлильный – для фиксации сверл. Крепится в пиноль задней бабки.
Крепится в пиноль задней бабки.Комплект поводковых патронов МК2

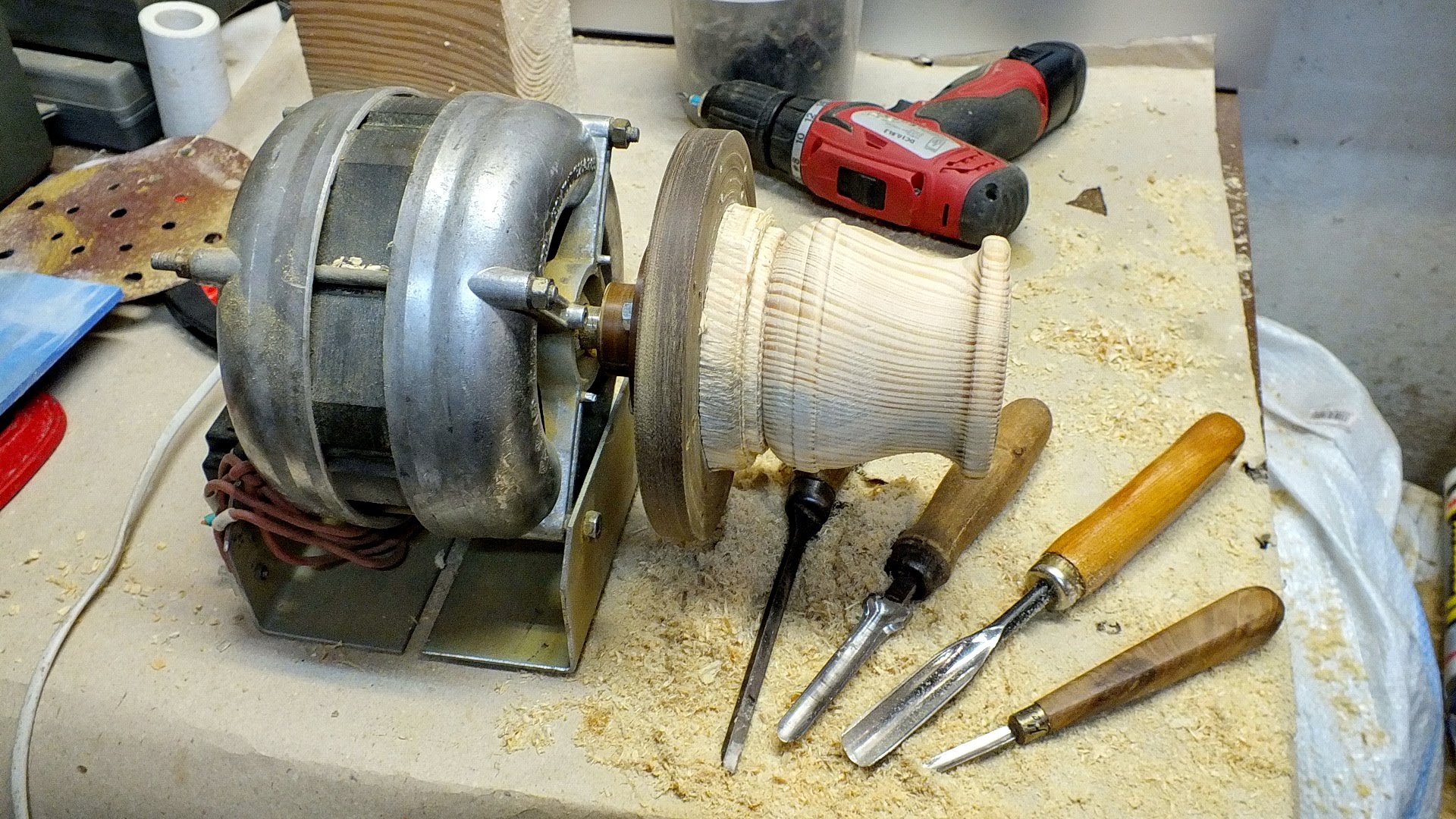

Изготовление токарного патрона по дереву своими руками
Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.

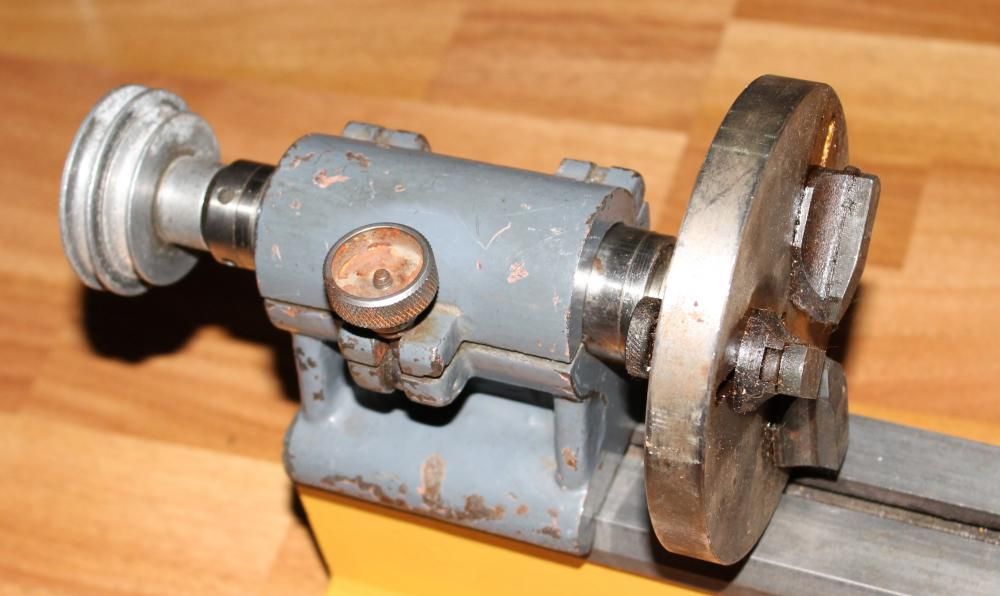

Самодельная планшайба для точения по дереву с регулируемыми зажимами
Понадобится ровный лист стали толщиной не менее 10 мм, стальной уголок 50×50 мм, восемь болтов М8×30 с гайками и шайбами. Следует заранее продумать, каким образом устройство будет крепиться на станок и, при необходимости, изготовить или приобрести соответствующую резьбовую втулку. После этого можно приступать:
- Разметить на имеющейся пластине окружность требуемого диаметра и две оси, проходящие через центр и пересекающиеся под прямым углом.
- Выпилить заготовку планшайбы лобзиком по разметке и тщательно отшлифовать.
- По полученным осям пропилить сквозные пазы, отступив от центра несколько сантиметров и не доходя 2 – 3 см до краёв. Сделать это проще, предварительно просверлив отверстия немного большего диаметра, чем запасённые болты.
- От уголка отпилить четыре одинаковых отрезка и просверлить одну из полок каждого тем же сверлом.
- Во второй полке уголков нарезать резьбу М8 и вкрутить болты.
- Приварить или припаять резьбовую втулку для крепления на вал.
- Прикрутить уголки к планшайбе болтами через шайбы.
- Закрепить полученный патрон по дереву на токарном станке.
Для фиксации таким самодельным патроном уголки перемещаются в нужное положение и закрепляются закручиванием гаек, окончательно деталь поджимается болтами, вкрученными в полки с резьбой.
Принцип работы
Основной задачей такого устройства является точное и надёжное удержание обрабатываемой заготовки. Принцип действия зависит от двух факторов: как крепится патрон на токарном станке и применённом приводе.
Точность крепления заготовки зависит от количества применённых кулачков. Они должны обеспечивать равномерное давление на поверхность заготовки. При правильной регулировки обеспечивается центр её положения относительно горизонтальной оси обработки.
Для решения этой задачи применяют следующие способы привода кулачков:
- ручной;
- пневматический;
- гидравлический;
- электромеханический.
Первый способ производится вручную с помощью специального ключа. Надёжность и точность во многом определяется опытностью работающего на станке токаря. Остальные три привода полностью механизируют процесс фиксации заготовок. Они применяются на токарных автоматах, станках с числовым программным управлением и станках для обработки крупногабаритных деталей. Кулачки крепятся на фланец. Перемещаясь к центру, они обхватывают установленную заготовку.
Для обеспечения параметров фиксации применяется система противодавления токарного патрона.
Она позволяет создать требуемое давление на поверхность заготовки.
Сила зажима детали в пневматических или гидравлических конструкциях обеспечивается с помощью специального штока расположенного в муфте. В неё под давлением подаётся сжатый воздух или жидкость (обычно масло).
Такая конструкция обеспечивает свободное движение кулачков на расстояние до 10 мм. Этого расстояние вполне достаточно для быстрой смены заготовок.
Вакуумный патрон по дереву своими руками
Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном. Для этого понадобятся:
- Мощный пылесос
- Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
- Кусок плотного резинового шланга для соединения пылесоса и подшипника
- Хомут
- Стандартная планшайба с отверстием в центре
- Небольшой кусок МДФ или толстой фанеры
- Текстолит для переходника
Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя.
Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.
Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина. По центру диск сверлится насквозь для отвода воздуха. Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.
Основные размеры и обозначения
В принятой системе стандартов указаны подробные данные для каждого типа токарного патрона. В ней приведены размеры каждого элемента. В таблицах приводятся основные параметры: диаметр фланца, размер и форма кулачков, диаметр внутреннего отверстия в корпусе, размер отверстий и способ крепления, допустимая частота вращения. Расчёт токарного патрона производится на основании требований, указанных в техническом задании на станок.
Основные параметры можно определить по принятой маркировке. Она установлена единой системой обозначений. Она включает восемь цифр. Завершается обозначение строчной буквой. Цифры указывают на следующие размеры:
- количество кулачков;
- внешний диаметр изделия;
- основные размеры, установленные стандартами;
- способ (тип) крепления к шпинделю;
- форму кулачков.
Например, маркировка 3-200.33.14 П позволяет установить следующее. Изделие имеется три кулачка. Наружный диаметр равен 200 мм, тип исполнения по стандарту равен 33. Он имеет модификацию номер 14 и повышенный класс точности «П».
7 типов патронов для токарных станков по дереву (объяснение с изображениями)
Не знаете, какие типы патронов для токарных станков по дереву вы можете приобрести? Я тоже, пока не пришлось купить себе. Тогда мне пришлось прошерстить десятки форумов, чтобы получить нужную мне информацию.
Токарная обработка дерева требует огромной точности.
Здесь на помощь приходят патроны. Каждый тип патрона предназначен для работы с разными предметами или инструментами. Если вы не сможете выбрать правильный патрон, вы только усложните себе задачу. В худшем случае вы испортите заготовку.
Чтобы убедиться, что вы не страдаете так, как я, я перечислил в этой статье все основные типы патронов для токарных станков по дереву . Начнем с краткого знакомства с токарными патронами. Итак, приступим.
Новичок в токарной обработке дерева? См. эту статью для начинающих об использовании токарного станка по дереву для токарной обработки дерева
Что такое токарные патроны по дереву
Категории токарных патронов по дереву
A. Самоцентрирующийся патрон
B. Независимый Чак
C. Комбинированные патроны
Типы токарных патронов по дереву в зависимости от количества и типов кулачков
1. 2-х кулачковый патрон
2.
3-х кулачковый патрон
3. 4-х кулачковый патрон
4. 6-кулачковый патрон
5. Лонгворт Чак
6. Крепость Чак
7. Сверлильный патрон или Джейкоб Чак
Какой тип патрона токарного станка по дереву рекомендуется для точения по дереву?
Часто задаваемые вопросы
Последние мысли
Что такое токарные патроны по дереву
Патрон токарного станка по дереву является обязательным компонентом в процессе токарной обработки дерева. Проще говоря, патрон токарного станка по дереву используется для стабильного удержания детали, над которой вы работаете. Это позволяет пользователю вносить точные изменения в заготовку.
Теперь у вас может возникнуть вопрос о необходимости различных типов патронов для токарной обработки дерева. Ну а если вы работаете с простыми конструкциями, вам не понадобится много видов токарных патронов.
Однако дело обстоит намного сложнее, когда речь идет о заготовках сложной конструкции и формы, таких как миски, подставки для яиц и т.
д. Рано или поздно каждый ремесленник работает со сложными формами, поэтому каждый в конечном итоге покупает разные типы токарных патронов по дереву.
Существуют другие инструменты и принадлежности для токарных станков по дереву, которые могут упростить рабочий процесс и помочь вам в работе над сложными проектами. Нажмите здесь, чтобы узнать больше об основных инструментах и аксессуарах для токарных станков по дереву.
Категории патронов для токарных станков по дереву
Существует три основных типа патронов для токарных станков по дереву. Независимо от того, какой тип кулачков вы выберете, патрон будет относиться к любому из этих трех типов. Итак, давайте кратко рассмотрим различные типы патронов для токарных станков по дереву.
A. Самоцентрирующийся патрон
3-кулачковый самоцентрирующийся патрон Во-первых, у нас есть самоцентрирующиеся патроны, которые часто называют спиральными патронами. Эти патроны для токарных станков по дереву поставляются с губками, которые соединены спиралью.
Эти патроны могут содержать два, три, четыре или даже шесть кулачков.
Поскольку количество кулачков можно свободно увеличивать или уменьшать, их называют универсальными патронами. Самоцентрирующиеся патроны в основном используются, когда целью является точное центрирование заготовки. Поскольку они могут вмещать до шести челюстей, они идеально подходят для удержания шестиугольных и круглых предметов.
В некоторых случаях самоцентрирующиеся патроны могут принести пользу даже более простым объектам. Если предмет тонкостенный, неразумно прилагать к нему большое давление. В этих случаях могут помочь самоцентрирующиеся патроны с четырьмя или шестью кулачками, поскольку давление распределяется равномерно.
B. Независимый патрон
4-кулачковый независимый патрон В то время как самоцентрирующиеся патроны поставляются с соединенными между собой кулачками, независимые кулачки не имеют такой спирали. Каждая челюсть может двигаться индивидуально и независимо, отсюда и название.
Несмотря на то, что независимые патроны предлагают больше преимуществ с точки зрения гибкости и настраиваемости, их очень сложно настроить. Новым пользователям может даже понадобиться пара дополнительных рук для установки этих патронов.
Однако для удержания предметов неправильной формы требуются независимые патроны. Они также часто используются для удержания предметов, изготовленных из сверхпрочных материалов.
C. Комбинированные патроны
Четырехкулачковый комбинированный патронЕсли вам нужна простота использования самоцентрирующегося токарного патрона, а также гибкость независимого патрона, вам следует приобрести комбинированный патрон.
Эти патроны поставляются с кулачками, которые можно перемещать независимо друг от друга. Однако после того, как вы расположите их по определенному шаблону, вы можете повернуть прокрутку, которая их всех соединяет. Это позволит вам открыть или закрыть все челюсти одновременно, но это даст вам возможность заранее расположить их.
Несмотря на то, что комбинированный патрон является наиболее функциональной альтернативой, он не является самым быстрым. Это быстрее, чем независимый патрон, но и медленнее, чем самоцентрирующийся патрон.
Итак, если вы работаете только с предметами ровной формы, вам следует приобрести самоцентрирующийся патрон. Однако вам понадобится либо независимый, либо комбинированный патрон. Между ними комбинированные патроны считаются лучшими.
Типы патронов для токарных станков по дереву в зависимости от количества и типов кулачков
В этом разделе мы обсудим различные типы патронов для токарных станков по дереву в зависимости от количества и типа кулачков.
1. 2-кулачковый патрон
2-кулачковый патрон2-кулачковый патрон можно использовать для зажима и удержания различных форм. Однако двух челюстей будет недостаточно, чтобы надежно удерживать какой-либо предмет во время токарной обработки дерева.
Для установки 2-кулачкового патрона кулачки должны располагаться на прямоугольных сторонах соединений труб.
Также необходимо учитывать определенные факторы, такие как усилие зажима, скорость, материал заготовки и т. д.
Как правило, мы не рекомендуем 2-кулачковые патроны, поскольку с ними сложно работать, и они не так точны, как другие варианты.
2. 3-х кулачковый патрон
3-х кулачковый патрон3-х кулачковые патроны отлично подходят для удержания шестигранных и треугольных заготовок на месте. Они лучше всего подходят для треугольных заготовок, так как губки могут оказывать одинаковое давление со всех сторон.
Для ровных треугольников со всех трех сторон можно использовать самоцентрирующийся патрон для токарного станка по дереву. Эти патроны поставляются со спиральной пластиной, которая заставляет кулачки двигаться одновременно. В случае неправильных треугольников одна или две челюсти могут оказывать дополнительное давление. Таким образом, заготовка может сломаться. Если заготовка изготовлена из сверхпрочного материала, она не сломается, но может повредить патрон.
Таким образом, важно выбрать патрон в зависимости от типа заготовки, с которой вы будете работать.
Если вы ищете 3-х кулачковый токарный патрон, мы рекомендуем VEVOR K11-100 Самоцентрирующийся 3-х кулачковый токарный патрон
Этот патрон обеспечит гибкость и простоту использования. С его помощью можно зажимать заготовку как внутри, так и снаружи. Качество и точность этого инструмента также не имеют себе равных.
3. 4-кулачковый патрон
4-кулачковый патрон4-кулачковый патрон идеально подходит для двух типов заготовок. Во-первых, это лучший вариант для надежного удержания квадратных блоков. Если это квадратный блок, лучше всего подойдет самоцентрирующийся патрон.
С другой стороны, комбинированные или независимые патроны лучше подходят для прямоугольных блоков.
Помимо этого очевидного применения, 4-кулачковые патроны также можно использовать для обработки круглых заготовок. Они лучше трехкулачковых патронов для удержания круглых предметов.
Дополнительная губка распределяет вес более равномерно, что позволяет пользователю обрабатывать даже тонкие заготовки.
Однако не рекомендуется использовать их с любыми эллиптическими объектами. Хотя они хорошо работают с круглыми заготовками, они не работают стабильно с эллиптическими объектами.
Если вы ищете самоцентрирующийся 4-кулачковый патрон, вы можете выбрать 4-дюймовый 4-кулачковый самоцентрирующийся патрон для токарного станка WEN LA4444. Это было очень дешево, и челюсти довольно мягкие. Так что с этим инструментом можно работать со сложными заготовками.
Для тех, кому нужно что-то более профессиональное, вы можете выбрать NOVA 48293 PRO-TEK G3 1″ x 8 TPI Реверсивный патрон и кулачки. Этот патрон быстр, надежен и эффективен, а в качестве бонуса он снижает нагрузку на шпиндели и маленькие подшипники.
Мы считаем, что этот патрон идеально подходит для потребителей, которые ищут патрон с множеством функций. Он имеет высокую цену, но за него стоит заплатить.
Прочтите эту статью, чтобы ознакомиться с обзорами 7 лучших токарных патронов для токарных работ по дереву
4. 6-кулачковый патрон
6-кулачковый патронШестикулачковые патроны — одни из самых популярных патронов. Они позволяют работать с некоторыми уникальными формами, такими как трубы и трубы. Не так много других патронов, которые позволят вам работать с этими формами.
Вы также добьетесь наилучших результатов, если будете использовать их для удерживания шестиугольников или сфер. Поскольку шесть кулачков распределяют давление намного лучше, чем 3-х или 4-х кулачковые патроны, 6-кулачковые патроны можно использовать и для деликатных заготовок.
Если вы приобретете независимый или комбинированный 6-кулачковый патрон, вы также сможете центрировать эллипсы. Как видите, это действительно универсальный патрон, незаменимый для профессионалов.
К сожалению, эти патроны нельзя использовать с большинством объектов правильной формы, таких как квадраты или треугольники.
Мой рекомендуемый 6-кулачковый патрон: OUKANING 8″ 6-кулачковый самоцентрирующийся патрон для токарного станка 200 мм
5. Патрон Longworth
Патрон LongworthПатроны Longworth специально производятся в США. Основными особенностями этих патронов являются их регулировочный механизм и прочные, но гладкие кулачки.
Это не отдельные патроны. Вам нужно прикрепить его к существующему самоцентрирующемуся токарному патрону. К счастью, вам не придется снимать самоцентрирующийся патрон, чтобы установить это.
Патрон Longworth можно использовать как с 2-х, так и с 3-х кулачковыми патронами. Они предназначены для использования с процессами, которые включают низкоскоростную резку. При вращении на высокой скорости эти патроны могут сместиться от центра.
Для мини- и миди-токарных станков вы можете приобрести 10-дюймовые или 12-дюймовые патроны Longworth. Для больших качелей вы получите 16-дюймовые варианты.
Рекомендуемый патрон Longworth: Патрон Rockler 16 Longworth Style
6.
Патрон Stronghold Патрон StrongholdЕсли ваш токарный станок имеет поворот 16″, то патрон Stronghold идеально вам подойдет. Особенностью этих патронов является их удивительная сила захвата. Эти патроны обычно имеют диаметр корпуса четыре с половиной дюйма, что делает их самыми большими патронами.0007 патрон для токарного станка по дереву типа можно купить.
После того, как вы их соберете, вы получите инструмент весом около 8 фунтов. Два других типа патронов считаются тяжелыми: патрон Talon и патрон Oneway. Они весят 3,5 фунта и 4,5 фунта последовательно, и это сравнение показывает, насколько тяжел патрон Stronghold.
Хотя патрон Stronghold несовместим с небольшими токарными станками, он необходим для больших станков. Благодаря своим размерам и захвату эти патроны позволяют работать с огромными заготовками с абсолютной точностью.
Несмотря на все эти особенности, патрон Stronghold можно использовать одной рукой. Это делает сделку еще более выгодной.
Рекомендуемый патрон Stronghold : Oneway 2103 Профилированные кулачки #2 для патрона Stronghold
7. Сверлильный патрон или патрон Jacob
Сверлильный патрон или патрон JacobКак видно из названия, эти патроны в основном используются для удержания дрели, метчика или расширитель. Но это не значит, что их нельзя использовать с токарными станками по дереву.
Чтобы использовать сверлильный патрон с токарным станком, вам необходимо установить его на заднюю бабку станка. Для большего удобства он поставляется с вращающимся ключом, который можно использовать для центрирования челюстей. Это обеспечивает большую точность при выполнении шпиндельных операций или сверлении заготовок пера.
Обратите внимание, что сверлильные патроны также называются патронами Jacob
Мой рекомендуемый сверлильный патрон: PSI TM32 Диаметр сверлильного патрона 1/2 дюйма
Какой тип патрона для токарного станка по дереву рекомендуется для точения по дереву?
Если вы спросите меня, я бы порекомендовал вам начать с 4-х кулачкового патрона .
Эти патроны очень универсальны и могут использоваться практически с большинством форм, за некоторыми исключениями, такими как эллипсы.
Если вы только начинаете заниматься точением по дереву, вам следует приобретите самоцентрирующийся патрон . С ними намного проще работать, и у вас будет больше времени, чтобы сосредоточиться на ремесле.
Комбинированный четырехкулачковый патрон также будет отличным вариантом. Это подготовит вас с самого начала, и позже вы сможете точно центрировать заготовку.
Часто задаваемые вопросы
Существует ли универсальный 3-х или 4-х кулачковый патрон, или это зависит от станка?
Да, на рынке можно найти множество универсальных или самоцентрирующихся 3-х или 4-х кулачковых патронов. Например, 4-кулачковый самоцентрирующийся патрон для токарного станка WEN LA4444 имеет резьбу 1 дюйм x 8 TPI, что делает его совместимым с большинством токарных станков по дереву. В конце концов, пойдете ли вы на это или нет, зависит от формы объекта.
Могу ли я использовать 3-кулачковый патрон на токарном станке по дереву?
Да, на токарном станке по дереву можно использовать 3-х кулачковый патрон. Патроны с 3 кулачками совместимы с треугольными, шестигранными и круглыми деревянными блоками.
Заключительные мысли
Пока вы читаете это, можно с уверенностью предположить, что вы прочитали эту статью полностью. Если да, то вы узнали о различных типах патронов для токарных станков по дереву . Обратите внимание, что это не единственные типы токарных патронов.
Существуют и другие патроны, такие как гидравлический патрон, цанговый патрон и т. д. Однако перечисленные выше чаще используются с деревянными заготовками.
Надеюсь, теперь вы сможете найти подходящий патрон для токарного станка по дереву. Поделитесь этим с друзьями и семьей, чтобы они тоже нашли свой путь!
Понравился этот пост? Ознакомьтесь с моими 6 лучшими системами для заточки токарных станков по дереву
Нравятся наши статьи? Вы можете подписаться на нас в Pinterest, чтобы узнать больше советов и рекомендаций по работе с электроинструментами для деревообработки.
Сэкономьте на избранных электроинструментах ведущих брендов — покупайте прямо сейчас на Zoro.
Знакомство с четырехкулачковыми токарными патронами
Когда впервые были представлены четырехкулачковые патроны, многие считали их роскошью только для профессиональных токарных станков. Но они предлагают так много преимуществ, что любой, начиная с уровня новичка, выиграет от их владения.
Четырехкулачковый патрон для токарного станка
Цены варьируются от 35 до 280 долларов США, и вы, вероятно, спросите себя, почему вы должны купить четырехкулачковый патрон для своего токарного станка. Вот некоторые из лучших причин:
• Патроны обеспечивают быстрое, точное и точное центрирование заготовок чаши и стандартных токарных квадратов.
• Нет необходимости приклеивать блок отходов к токарной заготовке или отказываться от толщины чашечной заготовки для размещения винтов, необходимых для ее крепления к планшайбе.
• При использовании патрона для токарной обработки чаши из сырой заготовки вы можете начертить ее, снять с токарного станка, а затем снова установить с большей легкостью и удобством, чем при монтаже на планшайбе.
• Имеются дополнительные зажимные кулачки для зажима деталей размером от 1 ⁄ 4 “-диаметра шипа на миниатюрном сосуде и такого же размера, как обод 18-дюймового блюда.
• Вы можете выточить чашу и обработать ее внутри и снаружи практически без следов того, как она держалась на токарном станке.Как работает патрон
Как работает патрон
Патрон состоит из корпуса, направляющих кулачков и кулачков. Внутреннее спиральное зацепление перемещает все четыре кулачка одновременно, удерживая их на равном расстоянии от центра корпуса патрона. Челюсти управляются двумя рычагами или одним ключом. Действие рычага требует либо одновременного использования обеих рук, либо временной блокировки шпинделя токарного станка для регулировки патрона одним рычагом. Патроны с одним ключом позволяют работать одной рукой без необходимости блокировки шпинделя токарного станка. Затягивание или ослабление одной рукой оставляет другую руку свободной для управления заготовкой при ее установке или готовой деталью при снятии ее с патрона.Конструкция челюсти
Существует две основные конструкции губок: «ласточкин хвост» и зубчатая. Большинство кулачков патронов Vicmarc и Axminster имеют конструкцию типа «ласточкин хвост». Фланцевые кулачки SuperNova представляют собой вариант этой конструкции. Зубчатые кулачки чаще всего используются в патронах Oneway.
Как зажимается патрон
Как зажимается патрон
Губки патрона либо сжимаются вокруг повернутой втулки (круглого шипа), либо расширяются в выемку. В режиме сжатия кулачки, обычно поставляемые с патронами, захватывают втулки от 1 до 1 ⁄ 2 “до 3” в диаметре. Эти же губки расширяются в выточенные углубления от 2 до 3 1 ⁄ 2 ” в диаметре.Поскольку кулачки патрона образуют круг, когда они полностью сомкнуты, они создают непрерывный контакт, когда сужаются вокруг выступа или расширяются в углубление, которое лишь немного превышает диаметр круга, как показано вверху слева , Это обеспечивает наибольшую удерживающую силу и самую безопасную работу.
Когда кулачки приближаются к максимально открытому положению, они контактируют с заготовкой только точечно, как показано на рисунке 9.0278 вверху справа. Захват только в этих точках (восемь в режиме сжатия или четыре в режиме расширения) менее надежен и может повредить древесину. Производители предлагают дополнительные губки для охвата широкого диапазона диаметров захвата.При токарной обработке следите за тем, чтобы кулачки патрона не были отрегулированы на максимальный диаметр. Чем дальше открываются кулачки, тем больше они выходят за пределы корпуса патрона, и при прикосновении к ним тем больше вероятность того, что они могут нанести травму.
Точение чаши четырехкулачковым патроном
Начало снаружи
Для установки боковых заготовок зерновой чаши многие патроны поставляются с центром винта. Чтобы использовать этот центр, установите его в патрон, зажав кулачками. Просверлите отверстие, равное диаметру корня винта и немного глубже его длины, с центром на верхней грани заготовки. Затем наденьте заготовку на саморез. Задействуйте хвостовой центр токарного станка для дополнительной поддержки при точении грубой формы чаши. Теперь поверните чашу снаружи, придав ей форму, чтобы ее дно удерживалось кулачками патрона, как показано на фото. Крепление с центральным винтом позволяет легко снимать и переустанавливать заготовку, сохраняя ее центральное положение.Придание формы дну
Придание формы дну
При формировании внешней части чаши придайте ее дну форму, соответствующую размеру кулачков зажимного приспособления, чтобы можно было перевернуть заготовку, зажать ее зажимным приспособлением и сформировать внутреннюю часть. Для сжатия кулачков типа «ласточкин хвост» сформируйте втулку типа «ласточкин хвост», как показано на рисунке. Отрежьте внутренний угол, где втулка соединяется с корпусом чаши, четкий и чистый, чтобы обеспечить надежный угол захвата для кулачков патрона. Оставьте плоскую опорную поверхность для концов губок. Поскольку губки втягивают втулку, а также сжимают ее, сделайте втулку немного короче, чем глубина губок, чтобы она не упиралась в дно. Отшлифуйте и обработайте как можно большую часть внешней стороны чаши.Те же губки, что сжимаются на кране, также расширяются в выемку, выдолбленную на дне чаши, как показано на рисунке. Планируя форму чаши, оставьте дополнительную толщину на ее дне, чтобы приспособить это углубление. Сделайте это около 1 ⁄ 8 – 1 ⁄ 4 ” глубокая, аккуратно срезанная, с краем, повторяющим форму челюстей. Оставьте достаточно древесины вокруг выемки, чтобы выдержать направленную наружу силу, создаваемую расширяющимися челюстями. Такой захват чаши позволяет полностью сформировать внешнюю часть, включая ее Сформировав внешнюю часть чаши, отшлифуйте ее и нанесите финишное покрытие.0003
Вообще говоря, сжатие на втулке обеспечивает наибольшую удерживающую силу. Однако для токарной обработки большого диаметра, но малой глубины, такой как большой диск, расширение в углубление дает лучшие результаты.
Независимо от того, как патрон держит заготовку, обязательно периодически проверяйте его затяжку.Теперь сформируйте внутреннюю часть
Теперь сформируйте внутреннюю часть
Закончив наружную часть чаши, снимите ее с центра винта и снимите центр винта с патрона. Чтобы сделать внутреннюю часть чаши полой, установите ее, как показано на рисунке. Поворачивая внутреннюю часть, следите за тем, чтобы не зацепить инструмент. Патроны не удерживают токарную заготовку так надежно, как стандартная планшайба, где заготовку крепят несколько винтов. Плохой улов может выбить чашу из патрона. После того, как окончательная внутренняя форма и толщина стенок чаши будут достигнуты, отшлифуйте ее и нанесите покрытие. Если чаша зажата в углублении, просто снимите ее с патрона.Назад на дно
Назад на дно
Для чаши, зажатой с помощью втулки, зажмите ее в обратном направлении, захватив край с помощью заводского зажимного патрона или дополнительных регулируемых губок чаши, как показано на рисунке. Затем отверните кран и сделайте небольшое углубление на дне чаши. Независимо от того, используете ли вы зажимной патрон или четырехкулачковый патрон с чашеобразными кулачками, поддерживайте заготовку хвостовым центром как можно дольше. Закончите-отшлифуйте повернутую область и нанесите отделку.Источники
Токарные патроны.
Паккард Вудворкс. Позвоните по телефону 800/683-8876 или зайдите на сайт packardwoodworks.com.
Гризли Промышленный. Позвоните по телефону 800/523-4777 или зайдите на сайт grizzly.com.
Пенн Стейт Индастриз. Позвоните по телефону 800/377-7297 или зайдите на сайт pennstateind.com.
Товары для рукоделия, США. Позвоните по телефону 800/551-8876 или посетите сайт woodturnerscatalog.com.Патрон также может захватывать квадратные заготовки
Патроны также могут захватывать токарные квадраты большинства распространенных размеров. Поскольку квадратное ложе нельзя удерживать так же надежно, как круглое, держите его с помощью патрона и поддерживайте хвостовой частью, как показано на рисунке.
Когда кулачки приближаются к максимально открытому положению, они контактируют с заготовкой только точечно, как показано на рисунке 9.0278 вверху справа. Захват только в этих точках (восемь в режиме сжатия или четыре в режиме расширения) менее надежен и может повредить древесину. Производители предлагают дополнительные губки для охвата широкого диапазона диаметров захвата.
Затем наденьте заготовку на саморез. Задействуйте хвостовой центр токарного станка для дополнительной поддержки при точении грубой формы чаши. Теперь поверните чашу снаружи, придав ей форму, чтобы ее дно удерживалось кулачками патрона, как показано на фото. Крепление с центральным винтом позволяет легко снимать и переустанавливать заготовку, сохраняя ее центральное положение.
Поскольку губки втягивают втулку, а также сжимают ее, сделайте втулку немного короче, чем глубина губок, чтобы она не упиралась в дно. Отшлифуйте и обработайте как можно большую часть внешней стороны чаши.
Независимо от того, как патрон держит заготовку, обязательно периодически проверяйте его затяжку.
Затем отверните кран и сделайте небольшое углубление на дне чаши. Независимо от того, используете ли вы зажимной патрон или четырехкулачковый патрон с чашеобразными кулачками, поддерживайте заготовку хвостовым центром как можно дольше. Закончите-отшлифуйте повернутую область и нанесите отделку.
