Патрон токарного станка своими руками

Токарные станки даже в наше время играют огромную роль в производстве тех или иных деталей. Все комплектующие и вся оснастка на любых станках меняется со временем, так как поддаётся изнашиванию.

Все эти элементы оборудования должны быть качественными и прочными, так как качество готовой продукции целиком и полностью зависит от качества установленных деталей. Так и патрон токарного станка. Именно без этого элемента станок становится бесполезным. Ниже мы разберём всё, что касается этого элемента токарного станка. Начнём с того, что узнаем, что это за деталь.

Содержание

1 Общие понятия
- 1.1 Предназначение
  - 1.1.1 Разновидность
  - 1.1.2 Конструкция
- 1.2 Сборка по чертежам
  - 1.2.1 Установка
2 Видео обзоры

Общие понятия

Патрон является одной из главных элементов токарного оборудования. Именно за счёт него производится крепление (установка) будущей заготовки. Крепится он на переднюю бабку с коробкой скоростей. Механизм патрона заключается в кулачковом устройстве.

Именно кулачки, под воздействием механической силы осуществляют плотную фиксацию различных заготовок, имеющих различные диаметры и размеры. За счёт своей массивности и плотного крепления на станке, патрон осуществляет аккуратное движение заготовки и не допускает смещения заготовки во время работы, а также не допускает деформации. Также патрон вращает заготовку, что делает её обработку лёгкой.

Предназначение

Именно такая часть станка имеет самую важную миссию в любой обработке заготовки. За счёт кулачкового механизма, который расположен внутри самого патрона, заготовка зажимается и центрируется. Происходит это за счёт одновременного сужения кулачков вокруг плоскости заготовочной детали. После зажатия заготовки производится зажатие заготовки пинолем, расположенным на задней бабке. Когда эти действия сделаны, запускается станок и осуществляется вращение детали, которую можно обрабатывать.

Совет: Необходимо знать, что перед запуском оборудования, после замены токарного патрона, следует устанавливать малые обороты вращения. Делается это для того, чтобы проверить значения торцевых и радиальных биений кулачкового патрона, работающего на холостом ходу.

Разновидность

В наше время различают токарные патроны по наличию крепёжных элементов (кулачков). Этих видов всего три:

Двух кулачковые

Такие патроны способны закреплять в себе сложные, несимметричные и фасонные детали. В таких патронах есть возможность закреплять не подверженные обработке поверхности. Применяются они при маленьком производстве, а также в серийном.

Трёх кулачковые

Такой вид оснащения является самым распространённым и применяется во всех работах. Позволяет обработать круглые и шестигранные детали. В таком виде патрона используют три разных кулачка. В не зависимости от этого производится центрирование заготовки вместе с зажиманием всех трёх кулачков.

Четырёх кулачковые

Такой вид применяется для обработки заготовок прямоугольной формы. Здесь, на каждый кулачок, размещён отдельный механический узел, который делает независимыми все кулачки.

Виды кулачковых патронов

Но разновидности патронов не заканчиваются тремя видами. Их также разделяют по механизму фиксации заготовки:

Цанговые

Состоят из втулки с прорезями, в которой расположены лепестки (различные модификации включают от 3 до 6 лепестков). Эти лепестки выполняют роль кулачков.

Клиновые

Такая разновидность оснастки используется в основном на станках с числовым программным управлением. Крепление заготовки производится с помощью 3-х кулачков, которые располагаются на пологом шпинделе.

Рычажные

В данных патронах расположены ползуны, с помощью которых передвигаются кулачки путём усилия рычагом. Такой вид используется при мало серийном производстве, а также для обработки единичной заготовки.

Мембранный вид

В данном случае используется пневмопривод, с помощью которого производится сжатие мембраны. Такой вид используется только при тонкой обработке, для снятия тоненького слоя стружки.

Сверлильные

Такие патроны схожи по принципу с патронами для ручных дрелей. При закручивании гайки, специальным ключом, кулачки плавно выдавливаются. За счёт такого действия происходит зажатие детали, либо инструмента.

Термопатрон

Этот вид приспособления очень неудобен в своей эксплуатации. Связано это с тем, что при креплении заготовки, производится термическое нагревание самого патрона, такие же действия производятся при снятии инструмента.

Гидропатрон

Аналогичный принцип действия, как в термопатроне. Зажатие детали производится за счёт жидкости, которая под давлением сдавливает кулачки. За счёт жидкостного содержимого в патроне, производится дополнительное гашение вибраций, которые возникают при работе.

Совет: Перед выбором токарного патрона по дереву или по металлу, необходимо определиться с разновидностью обработки, материалом и формовкой деталей. Также следует помнить, что обзавестись дополнительными приспособлениями к патрону не будет лишним.

Конструкция

Конструкция кулачкового токарного патрона

Рассмотрим элементы конструкции, из которых состоит сам токарный патрон:

Ключ

Применяется для осуществления действий по зажиманию детали.

Пружина

Позволяет за счёт ключа совершить те или иные действия по зажиманию детали и наоборот.

Втулка

Производит свободный проход ключа.

Стопор

Предотвращает откручивание детали во время работы станка.

Шестерня

Передаёт вращательное движение на спиральный диск.

Фланец

Деталь, на которой закрепляется вся конструкция.

Диск спиральный

За счёт вращательного движения шестерни, этот диск приводит в действие кулачки.

Кулачок обратный

Применяется для зажима заготовки с внутренней стороны.

Кулачок прямой

Применяется для зажима заготовки с наружной стороны.

Корпус

Элемент детали, на которой располагается кулачковый механизм.

Кулачки накладные

Для зажима длинных и коротких деталей имеющих большие диаметры.

Каждая из деталей всего механизма выполняет определённую функцию и не является лишней.

Сборка по чертежам

Чертёж трёхкулачкового патрона

Сборка кулачкового патрона для токарного оборудования производится по схемам, которые можно скачать с просторов интернета и распечатать на принтере. Как правило, заводские патроны стоят больших денег и поэтому многие научились делать такие детали самодельными. Конструкцию они имеют простую, но довольно понятную. Перед началом сборки этого приспособления необходимо полностью понять весь механизм патрона и работы кулачкового механизма. Если нет возможности сделать такие элементы своими руками, то их можно заказать у любого токаря. Это будет стоить недорого.

Сборка начинается с фланца, на котором располагаются все необходимые отверстия для креплений. Следом за ним постепенно устанавливаются все детали механизма, которые завершаются накрыванием корпусом и креплением болтами всего патрона

Установка

Установка кулачкового патрона

Установка производится следующим образом и в строгой последовательности:

Установка оправки

Первым делом устанавливается эта деталь, чтобы обеспечить полноценное одевание патрона.

Установка самого патрона на шпиндель

При помощи оправы, надевается на шпиндель и крепится болтами.

Закрепление

Крепится патрон на шпиндель болтами. В данном случае хорошим помощником будет простой рожковый ключ.

Закрепление заготовки

После установки патрона, в него закрепляется деталь, заготовка или инструмент.

Освобождение патрона

После всех работ производится снятие оправки.

Совет: После замены кулачкового патрона, необходимо проверить работу станка. Торцевое биение и конуса посадочного места не должно быть выше значения в три микрона.

Важно знать! Данное приспособление должно быть подвержено частой разборке с целью смазки и чистки кулачкового механизма! Если патрон находится в съёмном состоянии, то его необходимо подготовить к хранению. Для этого кулачки сводят к центру, это обеспечивает сохранность центрирования, а отверстие в центре должно быть заткнуто чистой тряпкой или другим материалом. Это предотвратит попадание пыли на стенки отверстия.

Видео обзоры

Видео обзор установки на станок:

Видео обзор, разборка, чистка, полировка:

Видео обзор токарного патрона из дерева:

Видео обзор самодельного, токарного патрона из дерева (дешёвый вариант):

Патрон для токарного станка по дереву своими руками: фото, видео

Планшайба – круглая металлическая пластина с отверстиями для крепления саморезами, монтируется на вал станка посредством резьбы или болтов. Различаются диаметром, наличием либо отсутствием зубцов и дополнительных крепёжных элементов. Используется для точения тарелок, чаш и других подобных изделий. Часто изготавливается своими руками. Работа с планшайбой продумывается так, чтобы часть древесины, в которую вкручиваются шурупы, впоследствии была удалена.

Планшайба для 4-кулачкового патрона

Как самостоятельно сделать устройство?

В домашних условиях возможно сделать простейшие патроны, поскольку высокое точные детали, получаемые на промышленном производстве, могут не получиться. Настоящему мастеру произвести патрон как для станка по дереву, так и для станка по металлу не составит труда.

По дереву

Алгоритм изготовления патрона для станка по дереву:

выточить корпус будущего патрона на станке;
затем оставить корпус в шпинделе токарного станка;
вставить заготовку от эластичной втулки и через пятачок закрепить ее накидной гайкой;
в упорную бабку оборудования вставить сверло с диаметром 1 мм и рассверлить зажатую втулку.

Так можно сделать про запас несколько втулок.

Самодельный патрон по металлу

На патрон станка по металлу воздействуют не только поперечные, но и продольные нагрузки. Патрон изготавливается из металлической трубы и крепится 4-мя болтами. Эти болты, входят в приваренные гайки.

Наиболее распространенными являются трехкулачковые патроны. Это массивная планшайба с радиальными пазами.

Микромоторчик своими руками

Микромоторчики нашли широкое применение в строительстве небольших летательных объектов (например, моделей микровертолетов и самолетов). Сам микромоторчик представляет собой бесколлекторный микродвигатель постоянного тока.

Сделать микромоторчик можно из электромагнита с виброплощадки старого мобильного телефона.

Для оси ротора можно использовать сверло диаметром в 0,29 мм. Чтобы сделать мотор необходимо аккуратно намотать на сверло медную проволоку в два захода. Длина обмотки должна быть на несколько мм больше длины электромагнита.

После этого необходимо:

Нанести на обмотку тонким слоем эпоксидную смолу для склеивания металлов, и надеть на нее электромагнит;
Сделать две втулки из фторопласта, и надеть их на электромагнит с двух сторон;
Поставить конструкцию на направляющие под обмотку, и обмотать ее медной проволокой.

Микромотор готов! Осталось установить на него вентили, и подключить к питанию через микрочип на 5 входов. Инструкции по изготовлению интересных поделок из моторчиков предлагает на своем канале Роман Юрси.

С какими проблемами можно столкнуться?

При изготовлении патрона важно соблюдать точность центрирования. Если патрон сделан неправильно, это значительно повышает риск поломки резца.

Очень часто у самодельных патронов есть другой недостаток – трудно вынимать и фиксировать заготовку. Это указывает на проблемы с конструкцией. Чтобы сверло, зажатое в патроне, не «било» необходимо изготовить правильно втулку и корпус в определенной последовательности.

Самодельный патрон для токарного станка поможет зафиксировать заготовку и передать ей движение резания. Конструкция не представляет сложностей, а все детали можно найти в мастерской.

Общие понятия

Предназначение

Разновидность

В наше время различают токарные патроны по наличию крепёжных элементов (кулачков). Этих видов всего три:

Двух кулачковые

Трёх кулачковые

Четырёх кулачковые

Виды кулачковых патронов

Цанговые

Клиновые

Рычажные

Мембранный вид

Сверлильные

Термопатрон

Гидропатрон

Конструкция

Конструкция кулачкового токарного патрона

Рассмотрим элементы конструкции, из которых состоит сам токарный патрон:

Ключ

Применяется для осуществления действий по зажиманию детали.

Пружина

Позволяет за счёт ключа совершить те или иные действия по зажиманию детали и наоборот.

Втулка

Производит свободный проход ключа.

Стопор

Предотвращает откручивание детали во время работы станка.

Шестерня

Передаёт вращательное движение на спиральный диск.

Фланец

Деталь, на которой закрепляется вся конструкция.

Диск спиральный

За счёт вращательного движения шестерни, этот диск приводит в действие кулачки.

Кулачок обратный

Применяется для зажима заготовки с внутренней стороны.

Кулачок прямой

Применяется для зажима заготовки с наружной стороны.

Корпус

Элемент детали, на которой располагается кулачковый механизм.

Кулачки накладные

Для зажима длинных и коротких деталей имеющих большие диаметры.

Каждая из деталей всего механизма выполняет определённую функцию и не является лишней.

Сборка по чертежам

Чертёж трёхкулачкового патрона

Установка

Установка кулачкового патрона

Установка производится следующим образом и в строгой последовательности:

Установка оправки

Первым делом устанавливается эта деталь, чтобы обеспечить полноценное одевание патрона.

Установка самого патрона на шпиндель

При помощи оправы, надевается на шпиндель и крепится болтами.

Закрепление

Крепится патрон на шпиндель болтами. В данном случае хорошим помощником будет простой рожковый ключ.

Закрепление заготовки

После установки патрона, в него закрепляется деталь, заготовка или инструмент.

Освобождение патрона

После всех работ производится снятие оправки.

Ваш дом для деревообработки – Сборка токарного патрона

Есть несколько случаев, когда самодельный патрон становится желательным для завершения конкретного проекта. Хотя изготовление собственного патрона не является распространенным явлением, это может сэкономить вам деньги или сделать проект осуществимым.

Не забудьте добавить наш сайт в закладки.

Изготовление патрона для пончиков Мне нужно было сделать патрон для пончиков, чтобы я мог установить 12-дюймовую чашу на токарный станок и обработать дно чаши. У меня есть набор кулачков Cole для моего кулачкового патрона, но они расширятся только на 10. Первым шагом было взять кусок фанеры размером 16″ x 16″ x 3/4″ и найти центр. Я выделил три круга из 9″, 15″ и 15 3/4″ в диаметре. Я разметил восемь точек на круге диаметром 15″, просверлил отверстия 5/16″ и вставил тройники 1/4-20 в каждую из этих точек.

Изготовление патрона Longworth

Несколько лет назад я наткнулся на статью от Wood Turning on кое-что, называемое патроном Longworth, и решил сделать его, потому что идея автономного прокручивающегося набора кулачков Cole была слишком привлекательной. сопротивляться. Наконец-то я добрался до него и был удивлен, насколько это просто. Стоимость составляла пару кусков металлолома и 5 долларов за четыре наконечника трости 5/8 дюйма (покупайте резину, а не винил) и четыре крепежных винта (¼ дюйма x 2½ дюйма) и пару часов в магазине.0004

Компрессионный патрон заводского изготовления

Это зажимное приспособление, о котором я давно говорил на пруду, и планировал опубликовать фотографии, чтобы пояснить свое описание. Наконец-то я добрался до него, так что вот они. Я надеюсь, что это будет полезно для всех вас. Преимущество этого зажимного приспособления в том, что его можно сделать за копейки, если у вас есть лицевая панель, а большинство токарных станков поставляются как минимум с одной лицевой панелью. И, поскольку эта лицевая панель обычно ГОРАЗДО велика для токарного станка, с которым она поставляется, она хорошо использует часть оборудования, которое обычно запихивают в ящик и забывают.

Проекты и методы точения по дереву

Цельнодеревянный цанговый патрон Предыдущая статья в More Woodturning о точении винных пробок заставила меня задуматься о цанговых патронах. Я задавался вопросом, смогу ли я сделать один полностью из дерева. Я думал, что это будет просто упражнение, чтобы посмотреть, смогу ли я это сделать, но оно удивило меня своей полезностью. Несмотря на то, что цельнодеревянный цанговый патрон не обладает удерживающей силой и диапазоном деревянных губок, установленных в винтовом патроне, он имеет достаточную мощность для поворота крышек, винных пробок и некоторых дюбелей. Преимущество цельнодеревянного цангового патрона заключается также в том, что его гораздо быстрее можно установить на токарный станок и преобразовать в различные размеры. Еще одним преимуществом является то, что это практически бесплатно. Изготовьте набор кулачков для патрона, чтобы срезать дно чаш

Поскольку я обычно переворачиваю шесть или восемь чаш подряд, а затем даю лаку высохнуть, чтобы позже обработать дно, я решил, что мне нужно, или по крайней мере хотел, быстрый способ сделать низы. One Way делает отличный набор больших кулачков для моего патрона One Way, но цена выше моих сил. Так что я сделал один. Для начала я взял кусок фанеры толщиной 3/4 дюйма со стороной около 14 дюймов и начертил на нем максимально большой круг.

7 Идеи патронов для токарных станков своими руками, которые можно сделать уже сегодня

Изготовление инструментов доставляет вам особое удовольствие, и это признак того, что вы стали домашним мастером. В качестве жизненно важного компонента в создании многих других инструментов нет лучшего места для начала, чем самодельный токарный патрон. Вы можете работать с более широким спектром материалов с помощью изготовленного на заказ патрона, что позволит вам расширить свои деревообрабатывающие проекты на совершенно новую территорию.

Патрон для токарного станка вряд ли подойдет новичкам. К счастью, если вы относитесь к тому типу людей, которым они нужны, у вас, вероятно, есть магазин со всеми инструментами, необходимыми для изготовления безопасных и функциональных тисков. Получите вдохновение для своего следующего дизайна своими руками с помощью этих семи идей токарных патронов, которые вы можете сделать сегодня!

7 самодельных токарных патронов, которые вы можете сделать сегодня

1. 4-кулачковый токарный патрон

См. инструкции здесь Расширенный

Разговор об умном дизайне. Четырехкулачковый патрон для токарного станка, показанный в этом руководстве, оснащен индивидуально регулируемыми кулачками для обработки различных деталей симметричной или необычной формы. Каждая челюсть имеет многоуровневую форму, что позволяет им соответствовать широкому диапазону размеров. Они двигаются внутрь и наружу с помощью дрели, позволяя резьбе болта открывать и закрывать челюсть. Это отличный пример того, как простая физика создает впечатляющий уровень функциональности.

Создатель этого патрона склеил несколько кусков фанеры, которые затем на токарном станке превратили в чашу в форме пончика. Несколько основных ручных инструментов, дрель и настольная пила — единственное необходимое оборудование. Тем не менее, несмотря на то, что потребность в материалах невелика, требуются точные измерения и точное формование, чтобы собрать воедино каждый деревянный компонент.

2. Патрон Longworth

См. инструкции здесь

Сложность:

Легкий

Если вы хотите взвешенно подойти к сборке патронов для токарных станков своими руками, этот простой патрон Longworth — проект для вас! Патрон Longworth удерживает тарелки и миски для финишной обработки с помощью нескольких мягких выступов, расположенных близко друг к другу.

В этой конструкции восемь выступов располагаются на отдельных прямых дорожках, поэтому вы должны перемещать их по одному. Регулировка может показаться утомительной, но вы оцените, насколько быстро и легко собирается патрон. Все, что вам нужно, это фрезер и токарный станок, чтобы сделать лицевую панель, и вы можете завершить проект примерно за час.

3. Регулируемый патрон Longworth

См. инструкции здесь

Сложность:

Промежуточный уровень

Готовы поднять свои навыки сборки патронов Longworth на новый уровень? Этот регулируемый патрон Longworth имеет сложную конструкцию, которая делает работу еще более удобной. Две автономно вращающиеся пластины удерживают захваты, и за один оборот они все расширяются и сжимаются одновременно, избавляя вас от кропотливого перемещения каждой из них в нужное положение.

Для работы патрона дискам требуется множество дуг, по которым следуют захваты. Опять же, вам нужен только маршрутизатор, токарный станок и точные измерения, чтобы закончить проект. Когда вы закончите, вам понравится плавная функциональность и практическая эффективность, которые он обеспечивает.

4. Зажимной патрон

См. инструкции здесь

Сложность:

Легкий

Этот зажимной патрон идеально подходит для различных проектов по изготовлению тарелок и чаш и является красивым и простым дополнением к вашему ассортименту токарных инструментов по дереву. Используя давление и закругленные формы, патрон позволяет точить материалы различных диаметров без трудоемкой регулировки. Его конструкция подходит для 4-х кулачкового патрона.

Потребность в инструментах и материалах невелика, а техника проста. Твердая рука становится необходимой, если вы планируете формировать патрон в точном соответствии со спецификациями. В противном случае это просто вопрос сверления и формирования куска дерева и добавления куска неопрена, чтобы завершить проект от начала до конца.

5. Патрон для пончиков

См. инструкции здесь

Сложность:

Легкий

Так как он похож на патрон для варенья, этот патрон для пончиков позволяет переворачивать чаши разных размеров. Разница в том, что патрон для пончиков (также известный как обратный патрон с ловушкой) не опирается на заднюю бабку, чтобы удерживать заготовку, что позволяет вам работать со дном чаши без помех.

Токарный станок выполняет большую часть работы по изготовлению патрона для пончиков, который состоит из двух кусков фанеры, части изоляции трубы и четырех болтов ¼ дюйма. Проект не требует сложных измерений или диаграмм, и вы, скорее всего, сможете построить его всего за пару часов.

6. Цанговый патрон

См. инструкции здесь

Сложность:

Расширенный

Цанговый патрон не имеет зажимов, которые соединяются вместе для оказания давления на деталь.

Вместо этого он обжимает заготовку воротничком. С этой конструкцией цангового патрона вы можете начать точение небольших деталей, таких как ручки шкафа.

В этом учебном пособии вы узнаете, как изготовить цанговый патрон из необработанного куска дров, и расскажете о финансовых преимуществах изготовления инструмента вместо того, чтобы тратить несколько сотен долларов в магазине. Компромисс — время. Формирование конического вала патрона и уплотнительного кольца требует точности, терпения, проб и ошибок и регулировок на лету. Это может занять несколько часов, но гордость за готовый продукт будет стоить затраченных усилий.

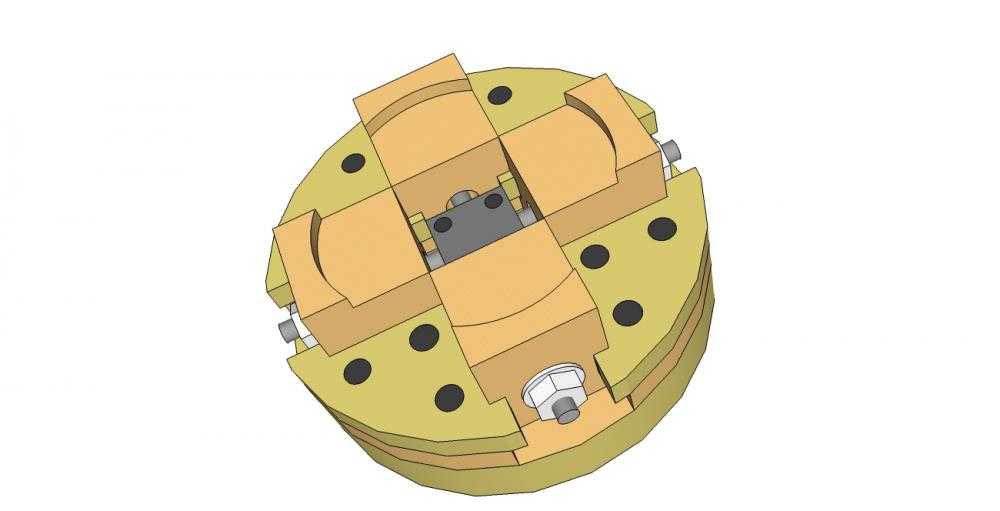

7. Четырехкулачковый патрон из дерева или ПВХ

См. инструкции здесь

Сложность:

Промежуточный уровень

Измерения не требовательны, но эти чертежи деревянных 4-х кулачковых патронов требуют много строительных работ. Еще до того, как вы приступите к изготовлению челюстей, в руководстве подробно описано, как соединить несколько кусков фанеры, чтобы создать приспособление для сверления монтажных отверстий.
