16Б05А Станок токарно-винторезный особо высокой точности схемы, описание, характеристики

Сведения о производителе токарно-винторезного станка 16Б05А

Производителем токарно-винторезного станка 16Б05А был Одесский станкостроительный завод.

Станки, выпускаемые Одесским станкостроительным заводом


Обозначение токарного станка


16Б05А токарно-винторезный станок особо высокой точности. Назначение, область применения

Токарно-винторезный станок особо высокой точности модели 16Б05А с наибольшим диаметром обработки над станиной 250мм, предназначен для выполнения различных токарных работ высокой точности, выполняемых в центрах, цанге, патроне и планшайбе, а также для нарезания метрических, дюймовых и модульных резьб.

Станок модели 16Б05A обеспечивает качество обрабатываемой поверхности и точности работы (точность размеров и геометрических форм) высокого класса.

Применяется на предприятиях приборостроительной, радиотехнической, инструментальной промышленности и точного машиностроения.

Основные конструктивные особенности. Установка вариатора на специальной плите, не имеющей контакта с тумбой, а также независимая подвеска фартука станка обеспечивают снижение уровня вибрации при обработке и повышают качество обрабатываемой поверхности.

Коробка подач обеспечивает возможность нарезания большого количества метрических, модульных резьб и получения широкого диапазона продольных и поперечных подач без смены шестерен гитары. Шпиндель установлен в оригинальных радиальных и упорных гидростатических подшипниках, что в сочетании с жесткой конструкцией станка позволяет производить уникальную по точности токарную обработку.

Станок предназначен для использования в климатических условиях УХЛ4.1 по ГОСТ 15150-69.

В автоматическую линию не встраивается.

Класс точности станка — А по ГОСТ 8—82Е (особо высокой точности).

Разработчик — Одесское СКБ специальных станков.

Изготовитель - Одесский станкостроительный завод.

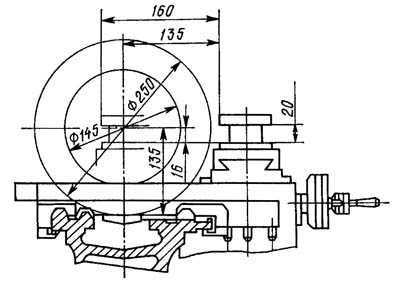

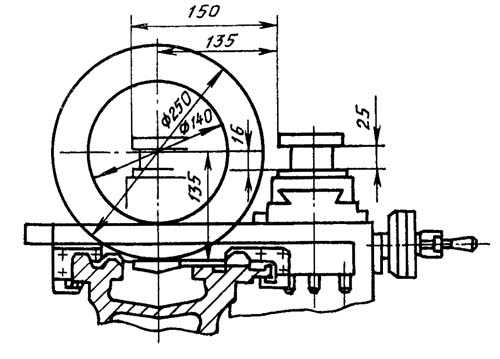

16Б05А Габаритные размеры рабочего пространства токарно-винторезного станка

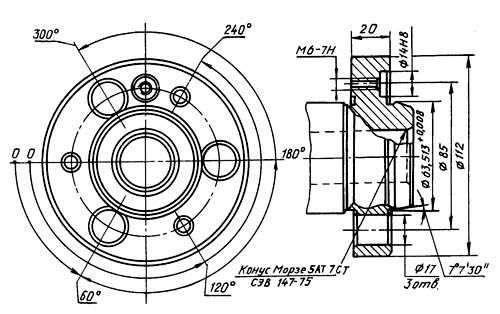

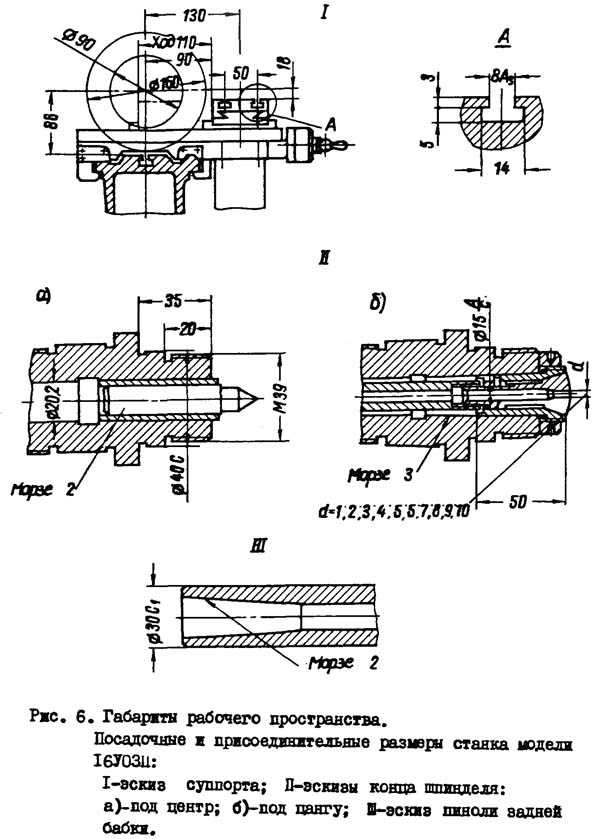

16Б05А Посадочные и присоединительные базы токарно-винторезного станка


16Б05А Общий вид токарно-винторезного станка


16Б05А Расположение составных частей токарно-винторезного станка

Перечень составных частей токарно-винторезного станка 16Б05А

  1. Станина - 16Б05А.111.000
  2. Тумба - 16Б05А.121.000
  3. Вариатор - 16Б05А.212.000
  4. Бабка передняя - 16Б05А.221.000
  5. Гитара - 16Б05А.311.000
  6. Коробка подач - 16Б05А.321.000
  7. Фартук - 16Б05А.331.000
  8. Суппорт - 16Б05А.343.000
  9. Охлаждение - 16Б04А.511.000
  10. Ограждение - 16Б04А.611.000
  11. Щит - 16Б05А.621.000
  12. Агрегат гидростатики - 16Б04А.071.000
  13. Установка насосная СОЖ - 16Б04А.714.000
  14. Гидрокоммуникация - 16Б04А.721.000
  15. Бабка задняя - 16Б05А.231.000
  16. Электрооборудование - 16Б04А.811.000
  17. Переключатель - 16Б05А.822.000
  18. Блок управления и контроля - 16Б04А.715.000

16Б05А Расположение органов управления токарно-винторезным станком

Перечень органов управления токарно-винторезным станком 16Б05А

  • 1. Кнопка «Стоп» и торможения шпинделя
  • 2. Рукоятка перебора скоростей
  • 3. Кнопка «Пуск» прямого вращения шпинделя
  • 4. Кнопка «Пуск» обратного вращения шпинделя
  • 6. Рукоятка звена увеличения шага резьбы
  • 7. Рукоятка реверса привода подачи
  • 9. Рукоятка переключения подач и резьб
  • 10. Рукоятка переключения подач и резьб
  • 11. Рукоятка включения ходового винта или ходового валика
  • 12Рукоятка переключения подач и резьб
  • 13. Рукоятка переключения подач и резьб
  • 14Рукоятка переключения скоростей вариатора
  • 16. Маховичок изменения чисел оборотов шпинделя
  • 18. Рукоятка включения предохранительного устройства фартука
  • 19. Маховичок настройки величины тягового усилия
  • 21Рукоятка включения маточной гайки
  • 22. Кнопка переключения продольной и поперечной подачи суппорта
  • 24. Маховичок перемещения пиноли задней бабки
  • 25. Рукоятка зажима задней бабки
  • 26. Рукоятка перемещения верхней каретки
  • 27. Рукоятка зажима пиноли задней бабки
  • 29. Выключатель освещения
  • 30. Рукоятка зажима резцедержателя
  • 31Рукоятка ручного поперечного перемещения
  • 32. Маховичок ручного продольного перемещения
  • 33. Кнопка включения маховичка и лимба продольной подачи
  • 35. Выключатель охлаждения
  • 38. Вводной автомат

16Б05А Кинематическая схема токарно-винторезного станка и схема расположения подшипников

Схема кинематическая токарно-винторезного станка 16Б05А. Скачать в увеличенном масштабе

Кинематическая схема станка позволяет осуществлять следующие операции:

  • главное движение — вращение шпинделя
  • движение подачи — перемещение резца
  • вращение насоса смазки

16Б05А Вариатор токарно-винторезного станка

Вариатор (бесступенчатая коробка скоростей)

Вариатор состоит из собственно вариатора и двухступенчатой коробки скоростей (коробки переключения диапазонов).

Первый (ведущий) вал 2 вариатора приводится во вращение фланцевым электродвигателем через зубчатую полумуфту. Вторая половина муфты выполнена заодно с валом 2, на котором установлены неподвижный (в осевом направлении) диск 4 и подпружиненный скользящий диск 3, образующие ведущий шкив вариатора. От этого шкива вращение посредством широкого клинового ремня передается валу 7 через ведомый шкив вариатора, состоящий из неподвижного диска 5 и управляемого скользящего диска 6.

Кроме ведомого шкива, на валу 7 расположены зубчатые колеса 8 и 9. Зубчатое колесо 9 снабжено наружным и внутренним зубчатым венцом полумуфтой. Зубчатое колесо 8, перемещаясь по шлицам вдоль вала 7, переключает диапазоны скоростей выходного вала вариатора. На этом валу посажен ведущий шкив клиноременной передачи, связывающей вариатор с передней бабкой. Для натяжения передачи корпус 11 коробки скоростей вариатора может поворачиваться на стакане 10, закрепленном на корпусе 1 вариатора. Поворот корпуса 11 производится при помощи стяжной гайки 21, после чего корпус закрепляется винтами на стакане 10.

Механизм управления вариатором и коробкой скоростей расположен сверху на корпусе вариатора. Маховичок 12 управляет перемещением скользящего диска 6, рукоятка 16 служит для переключения шестерен в коробке скоростей. Планетарная передача 20—19—18—17 связывает маховичок 12 с диском 13, на котором установлено кольцо 14 с лимбом 15. На лимбе нанесены две шкалы скорости вращения шпинделя, одна — для прямого включения шпинделя, вторая — для включения шпинделя через перебор.

Для отсчета показаний шкал служат две пары указательных штрихов, нанесенных на прозрачном щитке, расположенном над лимбом. При переключении скоростей вариатора щиток перемещается вместе с рукояткой 16. Для отсчета следует пользоваться той парой указательных штрихов, которая в данный момент находится в верхнем положении.


16Б05А Шпиндельная бабка токарно-винторезного станка

В корпусе передней бабки собраны:

  • шпиндель
  • перебор
  • привод резьб и подач с трензелем
  • механизм управления

Приемный шкив 8 передней бабки установлен на втулке 11, соосной со шпинделем 4. Слева от шкива расположена муфта 10 прямого включения шпинделя, справа — зубчатые колеса перебора 2, 6, 7,11.

Шпиндель станка вращается в прецизионных подшипниках качения.

В передней опоре шпинделя установлены роликовый двухрядный подшипник и два шариковых радиально-упорных, в задней — шариковый радиальный подшипник.

Задняя опора шпинделя и левая опора втулки 11 шкива 8 расположены в стакане 9. При замене приводных ремней этот стакан нужно снимать.

Передаточное отношение перебора передней бабки равно 1/8 Управление перебором 6, 7 и муфтой 10 прямого включения осуществляется одной рукояткой. Рядом с шестерней перебора 11 на шпинделе 4 расположено зубчатое колесо 3 привода резьб и подач. Зубчатое колесо 1, расположенное на первом валу 12 привода резьб и подач, может соединяться либо с зубчатым колесом перебора 11, либо с зубчатым колесом 3, сидящим на шпинделе. Это дает возможность при включенном переборе получить увеличение шага резьб

Изменение направления подачи или нарезаемой резьбы осуществляется трензелем, состоящим из двойного зубчатого колеса 13, скользящего зубчатого колеса 15 и паразитного колеса 16. Колеса 15 посажено на шлицы выходного вала 14, на конец которого надевается одно из сменных колес гитары.

Рукоятки управления механизмами передней бабки расположены на передней стенке бабки. Спереди к корпусу бабки 5 прикреплен литой кожух, в котором установлены кнопки управления главным электродвигателем.

Смазка механизмов передней бабки — централизованная, от смазочного агрегата.


16Б05А Коробка подач токарно-винторезного станка

Коробка подач станка (рис. 12) в сочетании с гитарой позволяет устанавливать требуемые передаточные отношения для нарезания резьб с различным шагом и получения различных продольных и поперечных подач.

В коробке подач имеются следующие механизмы:

  • Механизм основного ряда (зубчатые колеса 3, 4, 1, 2, 5, 8, 6, 7)
  • Механизм множительный (зубчатые колеса 9, 10, 19, 15, 16, 17, 18)
  • Механизм смещения ряда (зубчатые колеса 21, 22, 3, 4)
  • Механизм переключения передачи движения на ходовой валик или на ходовой винт (полумуфта 14)
  • Механизм прямого включения ходового винта (полумуфты 12, 14, 18, 20)
  • Механизм переключения (на рисунке не показаны)

Механизм основного ряда дает возможность получить четыре передаточных отношения, пропорциональные четырем шагам метрических или модульных резьб.

Умножая эти передаточные отношения на передаточные отношения множительного механизма (1/4, 1/2, 1, 2) и на передаточные отношения механизма смещения ряда (1,1 1/4), можно нарезать метрические и модульные резьбы при постоянной настройке гитары.

Механизмы переключения расположены на плите под крышкой коробки подач. Рукоятки переключения находятся на крышке спереди.


Возможности токарно-винторезных станков

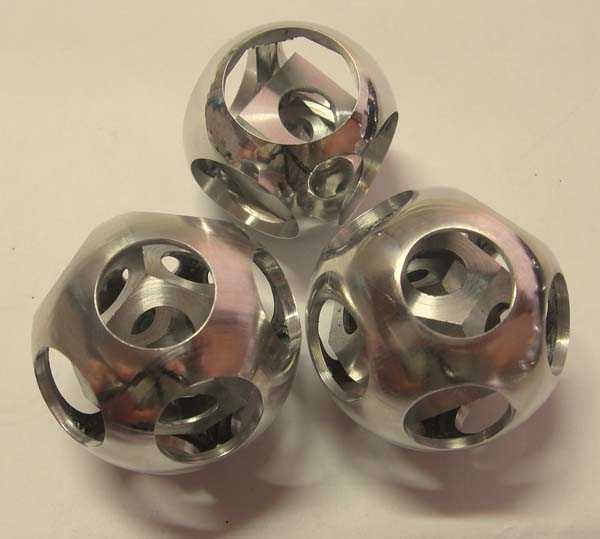

На фотографии показан стальной шар, полностью изготовленный на токарном станке.

Из цельной заготовки с помощью набора инструментов возможно выточить шар в шаре, куб в кубе в кубе и в кубе

, куб в додекаэдре, который в свою очередь в шаре, кольцо в кольце.

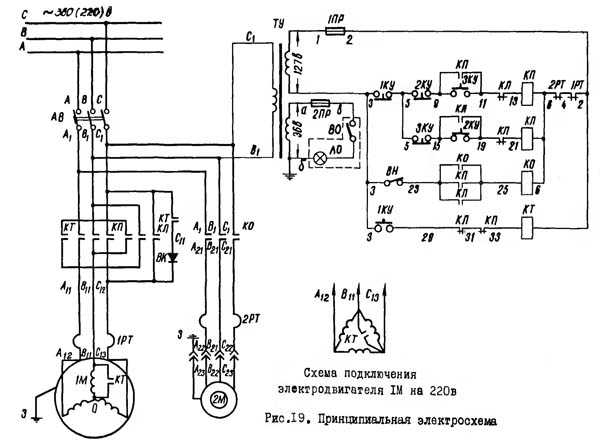

16Б05А Схема электрическая токарно-винторезного станка


Основные технические характеристики станка 16Б05А

Наименование параметра16М05А16Б05А
Основные параметры станка
Класс точностиАА
Наибольший диаметр заготовки обрабатываемой над станиной, мм250250
Наибольший диаметр заготовки устанавливаемой над станиной, мм270
Наибольший диаметр заготовки устанавливаемой над суппортом, мм139145
Наибольшая длина заготовки в центрах (РМЦ), мм500500
Высота центров над плоскими направляющими станины, мм135135
Наибольшее расстояние от оси центров до кромки резцедержателя, мм135135
Диаметр заготовки, устанавливаемой в патроне, мм5..160
Диаметр заготовки, устанавливаемой в цанге, мм4..28
Диаметр заготовки, устанавливаемой в люнете, мм5..50
Показатели точности обработки образцов: круглость, мкм1,2
Показатели шероховатости обработки образцов цветных металлов, мкм0,04
Показатели шероховатости обработки образцов стали, мкм0,63
Коэффициент повышения производительности по сравнению со станком модели 16Б05А1,2
Шпиндель
Диаметр отверстия в шпинделе, мм3226,5
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм26
Центр шпинделя по ГОСТ 13214-67Морзе 4Морзе 4
Конец шпинделя по ГОСТ 12593-72
Число ступеней частот прямого вращения шпинделяб/с регулированиеб/с регулирование
Частота прямого вращения шпинделя, об/мин25..250025..2500
Торможение шпинделяестьесть
Блокировка рукояток
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм520520
Наибольшее поперечное перемещение суппорта, мм160160
Перемещение суппорта поперечное на одно деление лимба, мм0,020,02
Количество подач суппорта продольных2828
Количество подач суппорта поперечных2828
Пределы подач суппорта продольных (в скобках - при использовании звена увеличения шага), мм/об0,01..0,35 (0,01..2,8)0,01..0,35 (0,01..2,8)
Пределы подач суппорта поперечных (в скобках - при использовании звена увеличения шага), мм/об0,005..0,175 (0,005..1,4)0,005..0,175 (0,005..1,4)
Шаги нарезаемых метрических резьб, мм0,2..280,2..28
Шаги нарезаемых модульных резьб, мод0,1..140,1..14
Шаги нарезаемых дюймовых резьб, ниток на дюйм5..965..96
Скорость быстрых перемещений, мм/миннетнет
Резцовые салазки
Наибольшая длина перемещения резцовых салазок, мм150150
Перемещение резцовых салазок на одно деление лимба, мм0,020,02
Наибольший угол поворота резцовых салазок, град±45°±45°
Цена деления шкалы поворота резцовых салазок, град
Наибольшее сечение державки резца, мм16 х 1616 х 16
Высота от опорной поверхности резца до оси центров (высота резца), мм1616
Число резцов в резцовой головке44
Задняя бабка
Диаметр пиноли, мм
Конус отверстия пиноли задней бабки по ГОСТ 2847-67Морзе 3Морзе 3
Наибольшее перемещение пиноли, мм8585
Перемещение пиноли на одно деление лимба, мм0,020,02
Перемещение пиноли на одно линейки, мм11
Величина поперечного смещения корпуса бабки, мм±10±10
Электрооборудование
Количество электродвигателей, установленных на станке33
Электродвигатель главного привода, кВт1,51,5
Электродвигатель насоса гидростанции, кВт2,20,75
Электродвигатель насоса охлаждающей жидкости, кВт0,120,12
Суммарная мощность электродвигателей, установленных на станке, кВт3,822,37
Габариты и масса станка
Габариты станка (длина ширина высота), мм1550 х 1350 х 14001530 х 910 х 1385
Масса станка, кг14001365
