Токарный станок 1м65 технические характеристики: 1М65 Универсальный токарно-винторезный станок

alexxlab | 15.09.1988 | 0 | Токарный

1М65 Универсальный токарно-винторезный станок

Производитель: Завод ПромСтройМаш

Модель: 1М65

Артикул	Особенности
PSMM011053	РМЦ 3000 мм
PSMM011055	РМЦ 5000 мм

Цена: договорная

Запросить КП

Завод ПромСтройМаш является непосредственным производителем 1М65 Мы производим и продаём Универсальный токарно-винторезный станок 1М65 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. 1М65 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить 1М65 вы можете непосредственно у нас или у наших дилеров.Диаметр обработки над станиной 1000мм; РМЦ 3000, 5000мм

По Техническому Заданию заказчика токарные станки модели 1М65 могут изготавливаться с РМЦ до 6000 мм, при этом могут измениться габаритные размеры и масса станка.

Подробное ТКП можно получить после предоставления Технического Задания.

Характеристики в (круглых скобках) для станков с РМЦ 5000.

Технические характеристики 1М65

Межцентровое расстояние (РМЦ),мм	3000 (5000)
Диаметр обработки над станиной,мм	1000
Диаметр обработки над мостиком (ГАП), мм	1350
Диаметр обработки над суппортом, мм	600
Класс точности по ГОСТ 18097	Н
Шпиндель DIN 55026	A2-15
Конус шпинделя	140 мм
Диаметр сквозного отверстия в шпинделе, мм	130
Число ступеней вращения шпинделя	24
Число ступеней обратного вращения шпинделя	12
Пределы частот прямого вращения шпинделя, об/мин	2,5…250
Число ступеней рабочих подач – продольных, мм/об	97
Число ступеней рабочих подач – поперечных, мм/об	97
Число ступеней подач суппорта – продольных, мм/об	97
Число нарезаемых метрических резьб	45
Число нарезаемых дюймовых резьб	42
Число нарезаемых питчевых резьб	48
Число нарезаемых модульных резьб	46
Ход поперечного суппорта, мм	720
Ход верхнего суппорта, мм	400
Ускоренное перемещение продольного суппорта, м/мин	3,8
Ускоренное перемещение поперечного суппорта, м/мин	1,9
Ускоренное перемещение резцедержателя, м/мин	0,9
Пиноль задней бабки	80мм
Ход пиноли задней бабки, мм	300
Диаметр пиноли, мм	160
Наибольшее сечение резца, мм	40×40
Мощность главного привода, кВт	22
Габариты (ДхШхВ)	6100x1900x1750 (8100x1900x1750)
Масса, кг	12’000 (14’000)

Стандартная комплектация 1М65

Станок в сборе, включая:

• Система подачи СОЖ в зону обработки – 1 шт.
• Централизованная система смазки – 1 шт.
• Механизм быстрого перемещения суппорта – 1шт.
• Четырехкулачковая планшайба с независимыми кулачками – 1 шт.
• Регулируемая задняя бабка – 1 шт.
• Четырехпозиционный резцедержатель с фиксатором – 1 шт.
• Механизм быстрого перемещения резцедержателя – 1 шт.
• Светильник станочный – 1 шт.
• Вращающийся упорный центр – 1 шт.

Также входит в комплектацию:

• Переходная втулка – 1шт.
• Невращающийся упорный центр – 1шт.
• Комплект крепежных элементов, для установки станка

Принадлежности (ЗИП):

• Комплект ключей для обслуживания станка
• Ключ к электрошкафу – 1 шт.
• Масленка – 1 шт.

Документация:

• Руководство по эксплуатации
• Паспорт станка
• Комплект документации на приобретенное оборудование
• Декларация о соответствии ТР ТС

Дополнительные опции 1М65

Устройство, схема работы 1М65

Особенности токарного станка 1М65 :

• увеличенная мощность главного привода;
• увеличенный диаметр отверстия в шпинделе;
• более высокая масса обрабатываемого изделия;
• более высокая точность обработки.

Токарно-винторезный станок модели 1М65 предназначен для обработки деталей средних и больших размеров, в условиях единичного и мелкосерийного производства. На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб – метрической, модульной, дюймовой).

На станке 1М65 можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой), осей колесных пар электровозов и тепловозов типа 2ЭС6 и ВЛ-10 в/и при их ремонте при формировании колесных пар.

Суппортстанка имеет механическое перемещение верхней части, позволяющее производить точение длинных конусов. Точение коротких конусов также осуществляется движением верхней части суппорта.

Изменение величин подач и настройка на шаг нарезаемой резьбы осуществляются переключением зубчатых колес коробки подач и настройкой гитары сменных шестерен.

Суппорт имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.

Станок предназначен для обработки черных и цветных металлов с большими скоростями резания резцами из быстрорежущей стали и твердых сплавов.

Коробка подач закрытого типа обеспечивает нарезание стандартной резьбы. Точные резьбы нарезаются с применением сменных зубчатых колес, минуя коробку подач.

Изменение чисел оборотов шпинделя и скорости подачи суппорта осуществляются переключением зубчатых колес коробки скоростей и коробки подач при помощи рукояток.

В токарном станке 1М65 механизированы все основные операции, в том чсиле продольное и поперечное перемещение суппорта, перемещение резцовых салазок, ускоренные перемещения суппорта и резцовых салазок. Торможение шпинделя также производится автоматически в момент выключения фрикционной муфты.

Станок токарно-винторезный 1М65 (РМЦ 5000) – цена, отзывы, характеристики с фото, инструкция, видео

Токарно-винторезный станок 1М65-5 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Особенности конструкции 1М65

• жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
• 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
• частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
• точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
• коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
• все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
• ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.

Характеристика	Значение
Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм:
над суппортом, мм	650
над выемкой в станине, мм	1400*
Наибольшая длина обрабатываемой заготовки, мм	5000
Длина выемки в станине от зеркала патрона, мм	390
Размер конца шпинделя передней бабки по DIN	2-15М
Количество ступеней частот вращения шпинделя	24
Диаметр цилиндрического отверстия в шпинделе, мм	128
Пределы частот вращения шпинделя, об/мин	5 – 500
Пределы рабочих подач, мм/об. :
продольных, мм/об	0,06 – 2,42 (0,6 – 19,36***)
поперечных, мм/об	0,022 – 0,88 (0,022 – 7,04***)
резцовых салазок, мм/об	0,022 – 0,88 (0,022 – 7,04***)
Пределы шагов нарезаемых резьб:
метрических, мм	1 – 96
дюймовых, ниток/дюйм	24 – 0,25
модульных, модуль	0,5 – 24
питчевых, питч диам.	96 – 1
Ускоренное перемещение суппорта, м/мин:
продольное	3
поперечное	1
Мощность главного привода, кВт	15
Наибольший вес обрабатываемой детали в центрах,кг	10000,8000*
Мощность главного привода,кВт	22
Масса 1Н65-5 , кг	15750
Габариты:
длина, мм	8180
ширина, мм	2200
высота, мм	1770, 1880

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о 1М65 (РМЦ 5000):

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

1м65 технические характеристики | Станок токарный винторезный

Технические характеристики 1м65 обеспечивают возможность обработки крупногабаритных заготовок методом точения. Жесткость станка позволяет использовать в работе твердосплавные и инструменты из быстрорежущей стали.

Наименование характеристики	Ед. изм.	Параметры
Размеры обрабатываемых изделий
Наибольший диаметр обрабатываемого изделия над станиной	мм	1000
Наибольший диаметр обрабатываемого изделия над суппортом	мм	600
Расстояние между центрами (РМЦ)	мм	3000; 5000
Наибольшая длина обрабатываемого изделия	мм	3000; 5000
Шпиндель
Диаметр отверстия в шпинделе	мм	85
Конец шпинделя по ГОСТ 12595-72		1-15М
Количество скоростей		24
Частота вращения шпинделя	об/мин	5…500
Коробка подач
Количество подач		32
Подача
продольная	мм/об	0,20…3,05
поперечная	мм/об	0,07…1,04
Наибольшее усилие резания, допускаемое механизмом подач
продольное	кгс	1200
поперечное	кгс	780
Параметры нарезаемых резьб
Пределы шагов нарезаемых резьб
метрических	мм	1-120
модульных	модуль	0,5-30
дюймовых	ниток/дюйм	0,25-28
питчевых	питч	нет
Суппорт
Число резцов, установленных в резцедержателе		4
Высота резца, устанавливаемого в резцедержателе	мм	50
Наибольшее расстояние от оси центров до кромки резцедержателя	мм	520
Наибольшее продольное перемещение	мм	2710; 4780
Наибольшее поперечное перемещение	мм	600
Цена одного деления лимба
В продольном направлении	мм	0,1
В поперечном направлении	мм	0,05
Резцовые салазки
Наибольшее перемещение салазок	мм	240
Наибольший угол поворота	град	±90
Цена одного деления шкалы поворота	град	1
Цена одного деления лимба	мм	0,05
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79		Морзе 5
Наибольшее перемещение пиноли	мм	300
Поперечное смещение	мм	±15
Электрооборудование
Привод станка
Число оборотов	об/мин	1460
Мощность	кВт	22
Тип		4А180S4У3
Привод насоса охлаждения
Число оборотов	об/мин	2800
Мощность	кВт	0,12
Тип		ПА-22
Привод насоса смазки
Тип		С12-54
Габариты и масса
Габаритные размеры станка
Длина (в зависимости от РМЦ)	мм	6140; 8180
ширина	мм	2200
высота	мм	1760
Масса станка (в зависимости от РМЦ)	кг	12800; 15750

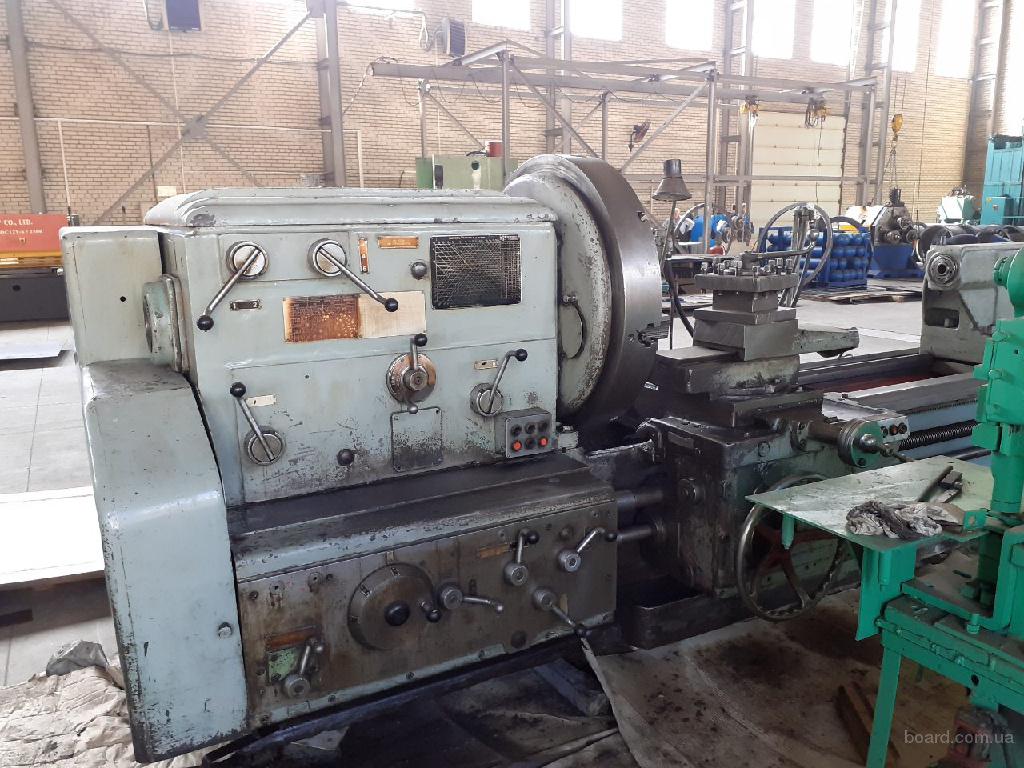

Рязань Станок токарный 1М65 большой мощности Станки б/у

• Описание
• Характеристики
• Об этом продавце

Станок токарно-винторезный модели 1М65 (РМЦ 5000 мм) – Рязанский станкостроительный завод. Оборудование после капитального ремонта с модернизацией электрической и механической части станка (установлен частотный преобразователь, модернизирована коробка скоростей станка (2-х ступенчатая, управление скоростью осуществляется джойстиком)
Технические характеристики:
Модель Станки 1м65 предназначены для выполнения различных токарных операций, в том числе точения конусов и нарезки резьбы: метрической, дюймовой, модульной, шаговой
Наибольший диаметр устанавливаемой и обрабатываемой заготовки, мм:
над суппортом, мм 650
над пазом в станине, мм 1400 *
Наибольшая длина обрабатываемой заготовки, мм 5000,
Длина паза в станине от зеркала патрона, мм 390
Шпиндель бабки размер торца по DIN 2-15M
Количество ступеней частоты вращения шпинделя 24
Диаметр цилиндрического отверстия в шпинделе, мм 128
Пределы частоты вращения шпинделя, об/мин 5 – 500
Пределы ступеней нарезки резьбы:
метрическая, мм 1 – 96
дюймовая резьба / дюйм 24 – 0,25
модульный, модуль 0,5 – 24 шага
, шаг диам. 96 – 1
Ускоренное перемещение суппорта, м/мин:
продольное 3
поперечное 1
Мощность главного привода, кВт 15
Наибольшая масса заготовки в центрах, кг 10000
Мощность главного привода, кВт 22
Масса, кг 15750
Размеры:
длина, мм 8180,
ширина, мм 2200
высота, мм 1880
