Токарный станок омз 613 характеристики – ОМЗ-613 консольно-токарный завода 197 – Фотографии станков

alexxlab | 06.11.2019 | 0 | Токарный

Содержание

ОМЗ-613 консольно-токарный завода 197 – Фотографии станков

Реанимирую подобный станочек. Достался в мешках и трехлитровых банках, подсобрал в гараже “на коленке”.



Вместо цанги пустота



Каким был родной переключатель не знаю – заколхозил свой вместе со всей проводкой на 5 фиксированных положений ( левый ход+ОЖ – Лев. х. – стоп – прав. х. – прав. х. +ож). В качестве насоса – моторчик омывателя, запитан от 9В. (родной системы даже не видел).

Мотор 1 кВт с кондёрами. Через коробку скоростей на шпинделе 130-230-400-700 об\мин при соответствующих ступенях.(мерял лазерным тахометром)

Пытаюсь разобраться с регулировкой зазоров и убиранием люфтов, патрон изношен, вал подач не в лучшем виде(самая маленькая уже гладкая). Суппорт либо пережат, либо люфтит- оптимального положения не нашел. Натяжителя ремня нет- натягивается перемещением коробки.

Изменено
пользователем motomactep

www.chipmaker.ru

Восстановление ОМЗ 613 – Токарные станки

Достался мне замечательный станочек ОМЗ 613

Был на консервации, в одних руках 30лет. Судя по виду, после того, как я начал его разбирать, его тщательно смазывали, но не чистили. Так что все восстановление, сошлось к отмывке станка от стружки, смазки.

Полностью разбирать не стал.

Заменил двигатель 3Ф 1,1кВт 980об. на 1Ф 1,5кВт 2800об. двигатель сименс, запуск производил, все здорово, но буду тестить, писать отчет.

Почистил станину, салазки, корыто, внешне немного отмыл.

Сделал схему запуска, немного штатную подшаманил. Конденсаторы включены в штатную электросхему, подключил лампу.

Немного не сходятся характеристики с паспортными, по виду должен быть тормоз, но как то не обнаружил его. Короче надо еще разбираться

Что очень порадовало, на станине следы заводского шабрения, выработка небольшая. Нужно еще проточить кулачки, смазать, заменить масло.

Может кто подскажет какое масло лить?

www.chipmaker.ru

1613, 1п613, омз-613 и родственники. – Фотографии станков

По материалам этого форума и сайтов: c-n-c.cz, hyperinzerce.cz, practicalmachinist.com.



Одесский станок 1613:



Станок омз-613:



Станок 1613д:



Станок 1п613:



В семидесятые появился токарно-фрезерный потомок пкти 158:



Предком, вероятнее всего, был немецкий станок hahn und kolb mb-1 тридцатых годов:



В Чехословакии во время второй мировой выпускали станок volman mn 90:



После войны выпускали volman rm 10:



Станки такой компановки выпускали и в фирме Leinen:



Скорее всего уже после войны создали этот неопознанный станок:

www.chipmaker.ru

Опознанные токарные станки. Сводный – На опознание

1А62



http://www.chipmaker.ru/topic/16897/



http://www.chipmaker.ru/topic/71353/



http://www.chipmaker.ru/topic/78835/

http://www.chipmaker.ru/topic/84162/

http://www.chipmaker.ru/topic/85792/

http://www.chipmaker.ru/topic/95478/



Ссылки на документацию



1А62 – токарно-винторезный станок, Москва

1А62, станок токарно-винторезный, чертежи запасных частей

1А62 – Альбом технической документации по капитальному ремонту и модернизации токарно-винторезного станка 1А62. ЦПКБАМ, г. Тула, 1989

1А62, станок токарно-винторезный, Москва

Токарно-винторезный станок 1А62. Часть1.

Токарно-винторезный станок 1А62. Часть2.

Карта подач 1А62



1Д62М



http://www.chipmaker.ru/topic/19202/





http://www.chipmaker.ru/topic/76656/





Ссылки на документацию



Паспорт 1Д62М



1К62



http://www.chipmaker.ru/topic/46651/





http://www.chipmaker.ru/topic/72239/





http://www.chipmaker.ru/topic/87976/





Ссылки на документацию



1К62, станок токарно-винторезный, “Красный пролетарий”, Москва, Паспорт и Руководство, 1966 г. и 1962 г.

1К62, станок токарно-винторезный, Челябинск

Паспорт 1К62 Челябинский завод 1983 г.

Ремонт токарно-винторезных станков 1К62, 1К625. Часть 1. Общее описание станков. ЦПКБАМ, г. Тула, 1974

Ремонт токарно-винторезных станков 1К62, 1К625. Часть 3. Сменяемые детали. ЦПКБАМ, г. Тула, 1974

1К62 – универсальный токарно-винторезный станок. Чертежи деталей. Москва, “Красный пролетарий”

1К62 – универсальный токарно-винторезный станок. Каталог запасных частей. Москва. НИИМАШ. Станкоимпорт



1К62Д



http://www.chipmaker.ru/topic/66379/





Ссылки на документацию



1К62Д, станок токарно-винторезный, Челябинск

1К62Д, 1К62ДГ, 1К625Д, 1К625ДГ, станки токарно-винторезные, Челябинск



1А625



http://www.chipmaker.ru/topic/81757/





Ссылки на документацию



1А625, станок токарно-винторезный, Москва

1А625 Токарно-винторезный станок

Таблица рукояти подач-резьб 1А625



1А625Сп



http://www.chipmaker.ru/topic/83076/





Ссылки на документацию – нет



1К625



http://www.chipmaker.ru/topic/88686/





Ссылки на документацию



1К625, токарно-винторезный станок, РЭ, Москва

Также смотрите выше в документации на 1К62

Изменено пользователем 676

www.chipmaker.ru

ОТ-4 Станок токарно-винторезный повышенной точности облегченный схемы, описание, характеристики

Сведения о производителе токарно-винторезного станка ОТ-4

Производителем станка ОТ-4 является – Одесский станкостроительный завод.

Станки, выпускаемые Одесским станкостроительным заводом


ОТ-4 Станок токарно-винторезный повышенной точности облегченный. Назначение и область применения

Облегченный токарный станок ОТ-4 спроектирован на базе токарного станка 1П611 и может применятся в передвижных ремонтных мастерских.

облегченный токарно-винторезный станок ОТ-4 повышенной точности инструментальной группы предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб

Станок применяется для чистовых и получистовых работ в единичном и мелкосерийном производстве. Станки предназначены для эксплуатации преимущественно в многоэтажных зданиях, а также в подвижных ремонтных мастерских и судах.

Станок обеспечивает:

  • Разнообразные токарные работы в центрах, цанговом и кулачковом патронах;
  • Широкий диапазон чисел оборотов и подач, обеспечивают производительную обработку при хорошем качестве поверхности;
  • фрезерные работы, а также обработку концевым инструментом, установленным в сверлильном патроне;
  • Наружное и внутреннее шлифование деталей в центрах и патроне.

Габаритные размеры рабочего пространства токарного станка ОТ-4


Посадочные и присоединительные базы токарного станка ОТ-4

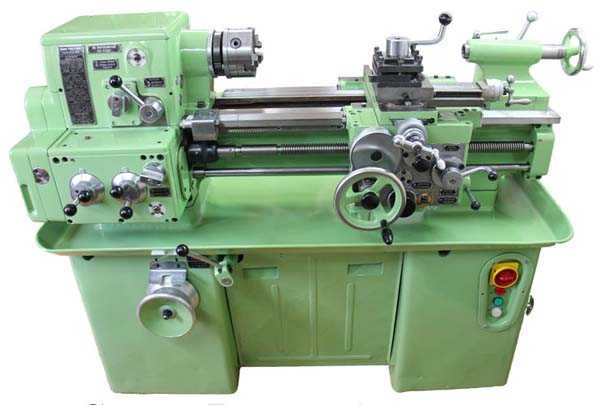

Общий вид токарно-винторезного станка ОТ-4

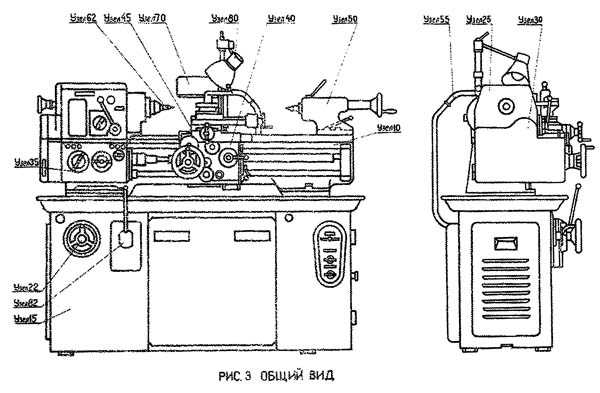

Расположение составных частей токарно-винторезного станка ОТ-4

Спецификация составных частей токарно-винторезного станка ОТ-4

  • Станина – 10
  • Тумба – 15
  • Редуктор – 20*
  • Механизм управления – 22
  • Передняя бабка – 25
  • Гитара – 30
  • Коробка подач – 35
  • Фартук – 40
  • Суппорт – 45
  • Задняя бабка – 50
  • Конусная линейка – 52*
  • Охлаждение – 55
  • Неподвижный люнет – 60*
  • Подвижный люнет – 61*
  • Принадлежности – 62*
  • Ограждение – 70*
  • Электрооборудование – 80
  • Переключатель – 82

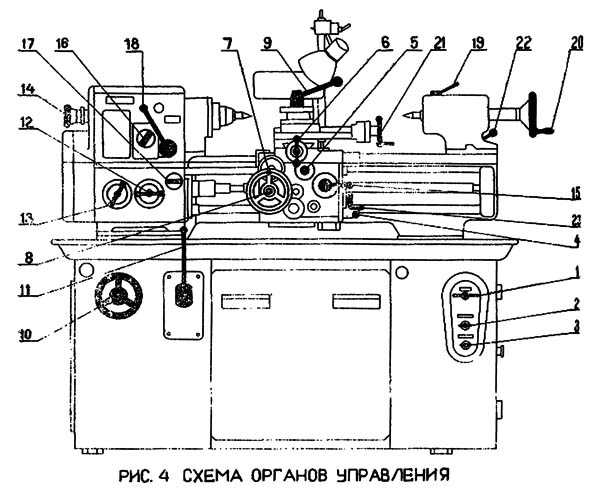

Расположение органов управления токарно-винторезного станка ОТ-4

Спецификация органов управления токарно-винторезного станка ОТ-4

  1. Входной выключатель
  2. Выключатель освещения
  3. Выключатель охлаждения
  4. Рукоятка перегрузочной муфты
  5. Рукоятка включения механического продольного и поперечного перемещения
  6. Рукоятка ручного поперечного перемещения
  7. Рукоятка ручного продольного перемещения
  8. Рукоятка включения и выключении вращения маховичка
  9. Рукоятка зажима резцедержателя
  10. Маховичок изменения числа оборотов шпинделя
  11. Рукоятка изменения направления вращения шпинделя и торможения
  12. Рукоятка переключения подачи
  13. Рукоятка переключения подачи
  14. Маховичок зажима цанги
  15. Рукоятка трензеля и включения маточной гайки
  16. Рукоятка переключения с резьбы на подачу
  17. Рукоятка переключения ходового винта и валика
  18. Рукоятка перебора
  19. Рукоятка зажима пиноли
  20. Маховичок перемещения пиноли
  21. Рукоятка верхней каретки
  22. Рукоятка зажима бабки
  23. Рукоятка маслонасоса

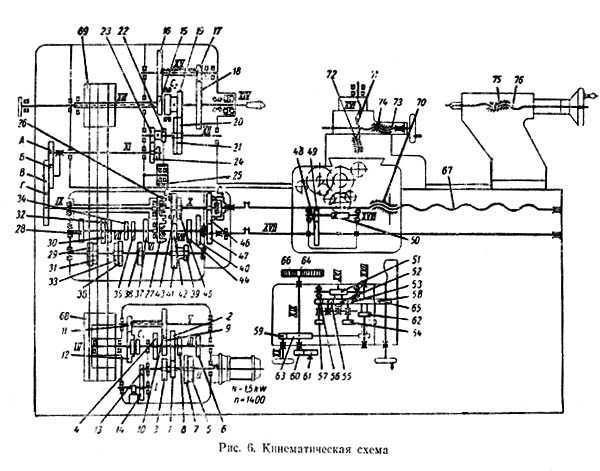

Схема кинематическая токарно-винторезного станка ОТ-4

Схема кинематическая токарно-винторезного станка ОТ-4. Смотреть в увеличенном масштабе

Конструкция токарно-винторезного станка ОТ-4


Передняя бабка токарно-винторезного станка ОТ-4

Передняя бабка устанавливается в левой верхней части станины. Состоит из следующих элементов:

  • Шпиндель
  • Переборные шестерни
  • Привод подачи
  • Механизм управления

Вращательное движение шпиндель получает от шкива либо через перебор, либо через зубчатую муфту. Шпиндель имеет 14 ступеней скоростей и частоту вращения 33,5…3000 оборотов в минуту. В передней опоре шпинделя установлены роликовый подшипник , воспринимающий радиальные нагрузки и два упорных подшипника, воспринимающие осевые нагрузки. В задней опоре установлен радиально упорный подшипник.


Гитара токарно-винторезного станка ОТ-4

Гитара сменных зубчатых колес предназначена для нарезания различных резьб. Состоит из корпуса, прикрепленного к передней бабке и коробке приклона и крышки. Приклон проворачивается на фланце выводного вала передней бабки и фиксируется в нужном положении болтом. Настройка привода подачи обеспечивается установкой различных наборов сменных зубчатых колес.


Суппорт токарно-винторезного станка ОТ-4

Суппорт станка переперемещается по двум призматическим направляющим в продольном направлении станины. Снизу к продольным салазкам крепится фартук. В верхней части по направляющим продольных салазок перемещаются поперечные салазки. Сзади и сверху на салазках выполнены Т-образные пазы, предназначенные для монтажа заднего резцедержателя. Резцедержатель установлен на верхней каретке.

Смазка подшипников суппорта осуществляется при помощи шариковых масленок.


Задняя бабка токарно-винторезного станка ОТ-4

Задняя бабка предназначена для поддержания длинных заготовок центром во избежание радиального биения, а также для установки режущего инструмента (сверло, метчик, плашка).

Задняя бабка монтируется на плоские направляющие станины. Фиксируется положение бабки при помощи эксцентрикового прижима. Смещение в поперечном направлении корпуса задней бабки осуществляется двумя винтами. Данное смещение необходимо при точении конусов. В Корпусе бабки перемещается пиноль. Пиноль зажимается с помощью рукоятки, стягивающей сухари.

Смазка задней бабки осуществляется шариковой масленкой.

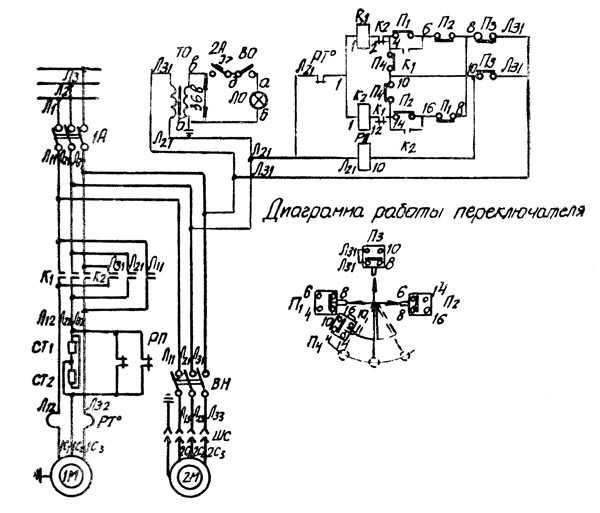

Схема электрическая принципиальная токарно-винторезного станка ОТ-4

Электрооборудование станка содержит:

  • 1М – электродвигатель привода станка
  • 2М – электронасос охлаждения
  • Переключатель управления
  • СТ – тормозное сопротивление
  • Местное освещение
  • Пусковая, защитная аппаратура

Работа эектросхемы токарно-винторезного станка ОТ-4

  1. Поворотом вводного выключателя ВВ подается напряжение на силовые цепи и цели управления
  2. Переключателем II задается необходимое включение:
  • поворотом рукоятки влево начинается вращение шпинделя плево, а рукоятка из нефиксированного положения возвращается в первоначальное сроднее положение;
  • аналогично производится включение вращения шпинделя вправ
  • поворотом рукоятки к себе происходит торможение шпинделя (рукоятка возвращается в исходное положение)
  • Поворотом выключателя ВН отключается только электронасос охлаждения 2М

    • Защита электрооборудования

    1. Защита от токов короткого замыкания осуществляется предохранителями
    2. Защита от перегрузки электродвигателей осуществляется тепловыми реле
    3. Нулевая защита осуществляется магнитными пускателями
    4. Станок должен быть надежно заземлен на цеховой контур согласно существующим правилам и нормам
    5. Эксплуатация электрооборудования стенка должна производиться в соответствии с документом “Правила устройства электрических установок”

    Технические характеристики токарно-винторезного станка ОТ-4

    Наименование параметра 1П611 ОТ-4
    Основные параметры станка
    Класс точности по ГОСТ 8-82 П П
    Наибольший диаметр заготовки над станиной, мм 250 250
    Наибольший диаметр заготовки над суппортом, мм 145 145
    Наибольшая длина заготовки (РМЦ), мм 500 500
    Наибольшая длина обточки заготовки, мм 450
    Высота центров над станиной, мм 135 135
    Шпидель
    Диаметр сквозного отверстия в шпинделе, мм 26,5 26,5
    Наибольший диаметр обрабатываемого прутка в патроне, мм 25 25
    Наибольший диаметр обрабатываемого прутка в цанге, мм 16 16
    Число ступеней частот прямого вращения шпинделя 14 14
    Частота прямого вращения шпинделя, об/мин 33,5..3000 33,5..3000
    Размер внутреннего конуса в шпинделе, М Мозе 4 Мозе 4
    Суппорт
    Наибольшее перемещение суппорта продольное/ поперечное, мм 580/ 150 580/ 150
    Число ступеней продольных подач 24 24
    Пределы рабочих подач продольных, мм/об 0,05..0,7 0,05..0,7
    Пределы рабочих подач поперечных, мм/об 0,025..0,35 0,025..0,35
    Скорость быстрых перемещений суппорта, продольных, м/мин нет нет
    Скорость быстрых перемещений суппорта, поперечных, м/мин нет нет
    Количество нарезаемых резьб метрических
    Пределы шагов нарезаемых резьб метрических, мм 0,25..3,5 0,25..3,5
    Количество нарезаемых резьб дюймовых
    Пределы шагов нарезаемых резьб дюймовых 80..7 80..7
    Количество нарезаемых резьб модульных
    Пределы шагов нарезаемых резьб модульных 0,25..1,75 0,25..1,75
    Перемещение на одно деление лимба в продольном/ поперечном направлении, мм 1/ 0,02 1/ 0,02
    Диаметр и шаг ходового винта, мм 30 х 6 30 х 6
    Диаметр ходового вала, мм 20 20
    Верхние салазки
    Наибольшее перемещение салазок, мм 150 150
    Перемещение салазок на одно деление лимба, мм 0,02 0,02
    Перемещение салазок на один оборот лимба, мм 2,0 2,0
    Угол поворота салазок, град ±45 ±45
    Наибольшее сечение державки резца, мм 16 х 16 16 х 16
    Расстояние от опорной поверхности резца до линии центров, мм 16 16
    Задняя бабка
    Наибольшее перемещение пиноли задней бабки, мм 70 70
    Конус пиноли задней бабки, мм Морзе 3 Морзе 3
    Диаметр пиноли задней бабки, мм 40 40
    Наибольшее поперечное смещение задней бабки, мм ±10 ±10
    Перемещение пиноли на одно деление линейки, мм 1 1
    Электрооборудование
    Количество электродвигателей на станке 2
    Электродвигатель главного привода, кВт 1,5 1,5
    Электродвигатель насоса охлаждения, кВт 0,12 0,12
    Габариты и масса станка
    Габариты станка (длина ширина высота), мм 1510 х 700 х 1360 1510 х 700 х 1360
    Масса станка, кг 560 535
