Как сделать токарный станок по дереву: 9 идей для мастерской

Дерево является наиболее востребованным материалом для мастеров Кулибиных и прочих самодельщиков.

Во многом его популярность обусловлена не только универсальностью в применении, но также доступностью и простотой обработки.

В большинстве случаев для работы с деревом можно использовать свой личный ручной инструмент, который у каждого найдется в наличии: ножовки по дереву, рубанки, стамески, шлифовальные бруски.

Применяются и различные виды электроинструмента: дрель, шуруповерт болгарка, ручной фрезер. Купить их может практически каждый, тем более если человек занимается деревообработкой.

Но в тех случаях, когда необходимо придать деревянной заготовке цилиндрическую форму, выточить ручки для инструмента, сделать шкивы, а также подсвечники и другие декоративные элементы, без токарного станка не обойтись.

Купить такое оборудование — не всегда по карману. Но всегда есть альтернативный вариант.

Например, простой станочек при желании можно изготовить самому. Это не так уж и сложно, как может показаться сначала.

На нашем сайте представлены разные варианты самодельных токарных станков по дереву: от примитивных, несложных в изготовлении и бюджетных до универсальных конструкций. Благодаря такому разнообразию вариантов, вы можете выбрать то, что подходит именно вам.

Содержание

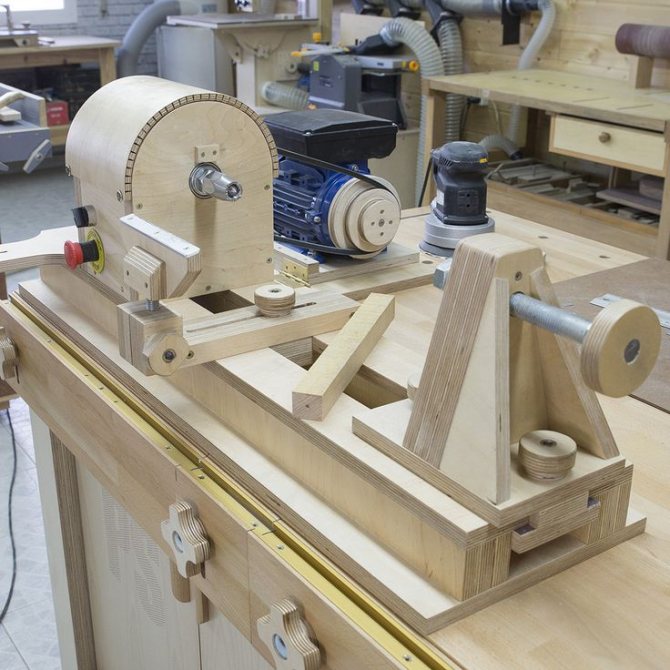

Устройство токарного станка по дереву

Прежде чем приступить к изготовлению и сборке, важно для начала ознакомиться с конструктивными особенностями оборудования. Здесь можно выделить пять ключевых узлов.

Базой самоделки является основание (или правильно будет сказать — станина). На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка.

Основание должно быть основательным (простите за тавтологию), прочным и надежным. Для станины мастера-самодельщики используют как металлические, так и деревянные площадки.

Еще одними важными конструктивными элементами являются так называемые бабки. Без них работа в принципе невозможна. Именно между ними фиксируется обрабатываемая заготовка.

Обратите внимание: от того, насколько ответственно вы подойдете к сборке и установке бабок токарного станка по дереву напрямую будет зависеть качество обработки заготовки. Поэтому рекомендуем сначала ознакомиться с основными нюансами. Важное и обязательное условие — их центра должны быть соосными.

Для их изготовления целесообразно использовать именно металл (чем толще, тем лучше), однако есть немало альтернативных конструкций, в которых они реализованы из фанеры или дерева.

Изготавливая для себя токарный станок по дереву своими руками, не стоит забывать об изготовлении подручника.

Это пятый конструктивный элемент, который хоть и не влияет непосредственно на работу станка, как предыдущие, но обязательно должен быть.

Регулируемый подручник служит опорой для токарных инструментов, а именно — столярных резцов, с помощью которых происходит обработка деревянной заготовки.

Есть и более сложные в изготовлении «домашние» конструкции — к примеру, работающие совместно с копиром. Их тоже можно сделать самостоятельно, но в данном случае потребуется определенный опыт, ну и умение работать с чертежами.

Возможности самодельного станка

Понятно, что гаражные мини «версии» заводских моделей отличаются от последних по многим параметрам. Тем не менее работать на них можно, и они неплохо справляются со своей задачей.

Выточить декоративный деревянный подсвечник или ручку для стамески и напильника — с этой операцией справится даже самый простецкий станок с приводом от электродрели, собранный из дерева.

Подробно о том, как собрать такой токарный станочек из бросовых материалов и на скорую руку, можно прочитать на нашем сайте в данной статье.

Если же вам требуется агрегат для более серьезных работ, то станину лучше изготовить основательную — из толстого металла.

На самодельных конструкциях можно без проблем вытачивать деревянные шкивы для каких-либо гаражных самоделок, разные цилиндрические детали, красивые пепельницы из дерева и др.

Еще раз хотим обратить ваше внимание на то, что собрать токарный станок для дерева своими руками будет выгодно, если вам необходимо обрабатывать (обтачивать) малогабаритные заготовки и в малых объемах. Для более серьезных и ответственных вещей лучше приобрести заводские конструкции.

Реализация привода

Многих мастеров и самодельщиков часто интересует даже не то, как сделать токарный станок по дереву, а какой привод выбрать.

Тут, конечно, все зависит от ваших возможностей, а также от того, что именно вы собираетесь делать, какие детали вытачивать.

Если речь идет о бюджетном варианте, для которого не требуются чертежи и серьезные расчеты, то с ролью привода вполне справится электродрель. Это один из наиболее часто применяемых вариантов.

Некоторые мастера используют вместо обычного привода из электродрели угловую шлифмашинку (болгарку), но широкого распространения такое конструктивное решение не получило.

Тем более, что использование болгарки без регулировки оборотов — вообще нецелесообразно. Подробнее об изготовлении токарного станка из УШМ читайте в нашей статье.

Если вам нужна конструкция, чтобы изготавливать разные поделки и детали из дерева, то имеет смысл использовать электродвигатель, который посредством ремня будет соединяться с приводными шкивами (причем они должны быть разного диаметра).

При это сам токарный станок, а точнее его основные элементы желательно изготавливать из металла. В данном случае конструкция получится не только надежной и основательной, но и безопасной, что тоже немаловажно.

Использование дрели

Как уже было написано ранее — одной из наиболее популярных конструкций для гаража и домашней мастерской является простейший токарный станочек на базе электродрели.

Изготовить его несложно, а работать на нем — просто. Для изготовления основных конструктивных элементов можно использовать то, что найдется у вас под рукой.

Например, станину можно сделать из куска металлической двутавровой балки. Также можно взять за основу швеллер или строительный уголок — очень много вариантов.

Сами бабки можно сделать из того же двутавра. Также необходимо будет сделать простой хомут для надежной жесткой фиксации электродрели на своем месте.

Такой мини токарный станок по дереву можно установить прямо на рабочем столе, а после окончания работ — убрать в угол мастерской, сняв с него дрель.

С мотором от стиралки

Если конструкции на базе сетевой электродрели пользуются популярностью из-за простоты сборки, то станки с приводом из электродвигателя привлекают внимание своей универсальностью.

Для изготовления подобного токарного станка можно уже отдельно разработать чертежи с основными узлами и подробными размерами. Это очень поможет при сборке.

Обратите внимание, что при использовании мотора от стиралки можно использовать несколько основных конструктивных решений.

Можно реализовать как прямой привод, когда на вал надевается специальная (часто — самодельная) насадка для фиксации заготовки, так и непрямой — когда вращение на шпиндель передается через систему шкивов и ременной передачи.

Задняя бабка крепится к подвижной площадке, что позволит легко перемещать ее по станине, подстраиваясь под размер обрабатываемой детали или заготовки.

Обязательно изготавливаем корпус из металла или дерева, внутри которого будет находиться электродвигатель.

И на лицевую сторону корпуса можно вывести кнопку включения. Дополнительно, если есть возможность, можно установить плату регулировки оборотов.

Какое дерево можно обрабатывать

Подойдут любые породы дерева: дуб, береза, ясень, граб, и тем более — сосна или другие хвойные. Склеенные заготовки из березовой фанеры тоже можно обтачивать на самодельном токарном станке.

А используя вспомогательный копировальный инструмент, можно изготавливать очень классные вещи.

Поэтому касательно выбора древесины можно особо не заморачиваться — самодельная конструкция справится с обработкой любых небольших заготовок из дерева.

Правила использования и техника безопасности

При работе на любом оборудовании важно соблюдать элементарные правила ТБ. В первую очередь, необходимо обязательно использовать средства личной защиты — маску или очки.

Собирая для себя токарный станок по дереву своими руками, важно заранее предусмотреть для него подходящее место, где он будет надежно установлен.

Место должно быть ровным и прочным. И рабочий стол в принципе подойдет для этого. Также можно изготовить отдельное место.

Также крайне важно, чтобы над тем местом, где будет находиться станок, было организовано хорошее освещение.

Перед началом работы необходимо убедиться в надежном креплении обрабатываемых деревянных заготовок, а также в работоспособности всех узлов конструкции.

Сделать своими руками деревообрабатывающий токарный станок совсем несложно — мы поделились с вами простыми решениями, которые под силу реализовать каждому мастеру.

Компактный токарный станочек из маленькой болгарки

Иногда так нужен токарный станок, чтобы округлить какую-нибудь деревяшку. Но не покупать же его за огромные деньги, чтобы пользоваться 1-2 раза в месяц?

Автор YouTube канала King of Homemade предлагает альтернативный вариант — изготовить самодельный токарный станочек из болгарки.

Это бюджетное решение для домашней мастерской. Такой станок отлично подойдет для того, чтобы выточить деревянную ручку для инструмента или изготовить подсвечник.

Конструкция самодельного приспособления очень простая, и что самое главное — не потребуется никакой сварки!

Необходимые материалы:

• доски или фанера;
• полоса металла;
• болты с гайками;
• крепежный хомут.

Обратите внимание: для изготовления самодельного токарного станка нужно использовать болгарку с регулировкой оборотов.

Основные этапы работ

Первым делом понадобится четыре болта одинаковой длины, Затачиваем их с помощью УШМ или на шлифовальном станке.

Подготовленные болты вставляем в отверстия в прижимной гайке для УШМ, и фиксируем гайками. Накручиваем гайку на вал редуктора болгарки.

Из мебельного щита, досок или фанеры изготавливаем основание токарного станка. Устанавливаем и крепим на нем болгарку.

На противоположной стороне основание прорезаем паз, и устанавливаем подвижную площадку. В отверстие вкручиваем конусный центр для фиксации обрабатываемой заготовки (можно сделать его из длинного болта). На конце болта крепим ручку-барашек.

На следующем этапе прорезаем в основании еще один паз (перпендикулярно обрабатываемой заготовки), и устанавливаем подручник. К верхней его части прикручиваем металлическую полосу.

Устанавливаем деревянный брусок, фиксируем его, и можно приступать к токарной обработке.

Видео по теме

Подробно о том, как сделать компактный токарный станочек из маленькой болгарки, показано на видео ниже. Рекомендуем его посмотреть.

This is why NOBODY will tell YOU this ANGLE GRINDER Hack!

Как сделать копировальный токарный станок по дереву

В данном обзоре расскажем, как сделать настольный копировальный токарный станок по дереву (можно создавать изделия по копиру).

Станок будем делать из дерева. В качестве привода используется электрическая дрель.

Благодаря наличию оснастки с двумя резцами и копировального шаблона можно вытачивать из деревянных брусков различные однотипные шаблонные изделия (подсвечники и др.) в большом количестве.

Интересная идея! Токарный станок для мастерской можно сделать также на базе электродвигателя от стиралки.

Приступаем к работе

В качестве основания мастер использует лист МДФ. Также можно использовать и фанеру.

К нижней части основания токарного станка прикручиваем на саморезы два деревянных бруска. В основании вырезаем два параллельных паза.

На следующем этапе изготавливаем заднюю бабку. Устанавливаем данный узел на площадку, которую крепим к основанию.

Дополнительно крепим две направляющие.

Далее изготавливаем крепление для электродрели. Устанавливаем его на основание станка.

Устанавливаем шпильку (ходовой винт), чтобы можно было перемещать площадку с задней бабкой.

В завершении останется только изготовить инструмент с двумя резцами. Верхний — для обработки заготовок, нижний — копирует форму шаблона.

В патрон дрели автор устанавливаем крепление для удержания заготовки.

Прижимной упор в задней бабке тоже самодельный. Изготовлен из куска шпильки и подшипников.

Копировальный шаблон крепится к направляющему бруску и прижимается деревянной планкой.

Видео по теме

Подробный процесс изготовления копировального токарного станка по дереву вы можете посмотреть в видеоролике ниже. Идея автора YouTube канала FACIL LH.

IDEA BRILLANTE PARA HACER UNA MÁQUINA CASERA — TRUCO PARA TU TALADRO FACIL

Токарный станок из двигателя от стиральной машины

Чтобы выточить деревянную ручку для инструмента или сделать декоративный подсвечник, вовсе не обязательно приобретать для этого заводской токарный станок. Стоит он недешево.

В домашних условиях достаточно будет и самого простого токарного станка, который можно изготовить своими руками из двигателя от стиральной машины-автомат и заготовок из металла.

Основание самодельного токарного станка можно сделать из профильной трубы 40х20 мм. Для крепления двигателя мастер использует два куска квадратного профиля 60*60 мм.

Возможно, вам также будет интересно прочитать обзорную статью на тему: как сделать настольный мини токарный станок на базе электродрели.

Из кусков листового металла и отрезков профильной трубы мастер делает две подвижные площадки, которые будут перемещаться по станине.

Основные этапы работ

На следующем этапе к одной из подвижных площадок надо будет приварить заднюю бабку с конусным центром, который надевается на шпильку с подшипниками.

На вал двигателя автор надевает самодельную насадку, которая будет удерживать обрабатываемую заготовку в процессе работы на токарном станке.

В профильных трубах 60х60 мм сверлим отверстия для крепления электродвигателя. Крепим подручник. Потом поверхность металла зачищаем и красим. Устанавливаем мотор.

Из листового металла автор делает короб, внутри которого будут находиться двигатель и плата регулировки оборотов. На лицевую панель корпуса выводим кнопку включения и сам регулятор.

Видео по теме

Подробно о том, как сделать простой токарный станок по дереву из движка от стиральной машины, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала «Делай сам».

Самый ПРОСТОЙ станок из мотора от стиралки!!! КРУТАЯ идея своими руками!!

Токарный станок по дереву из подручных материалов

Купить в домашнюю мастерскую полноценный токарный станок по дереву — многим не по карману.

Однако его можно изготовить самостоятельно, используя доступные подручные материалы.

Основные элементы станка можно сделать из швеллера, уголка и листового металла. Также потребуются профильные и круглые трубы, стальной пруток, болты с гайками.

В качестве привода для токарного станка автор использует электродвигатель от стиральной машины, который можно недорого купить на барахолке.

Рекомендуем также прочитать: настольный мини токарный станок на базе электродрели.

Первым делом из уголка и полос металла необходимо сделать платформу для электродвигателя. Дополнительно мастер приваривает к ней два куска стальной полосы.

Основные этапы работ

Из двух кусков швеллера надо будет сварить станину токарного станка. Между заготовками выставляется необходимый зазор, а к торцам автор приваривает пластины.

К станине с двух сторон нужно приварить четыре отрезка уголка, которые необходимы для того, чтобы закрепить токарный станок на столе.

Из двух колец, отрезанных от круглой трубы, автор делает хомуты для подшипников, и приваривает к станине.

Также потребуется отрезать еще один кусок швеллера и приварить по торцам две пластины. В них нужно просверлить отверстия.

На следующем этапе автор занимается изготовлением мелких деталей, которые потребуются в процессе сборки токарного станка.

После этого необходимо будет изготовить подручник, а также переднюю и заднюю бабку.

После покраски деталей можно приступать к сборочным работам. Сначала к станине крепится платформа с двигателем, потом устанавливаются шкивы.

На шкивы натягивается ремень. Желательно также изготовить металлический кожух для ремня. Техника безопасности этого требует.

На последнем этапе устанавливается подручник и задняя бабка. Потом останется только выполнить подключение электродвигателя и вывести кнопку включения/выключения на лицевую сторону станины.

Видео по теме

Подробно о том, как изготовить токарный станок по дереву из подручных материалов, можно посмотреть на видео.

ОЧЕНЬ СИЛЬНО!!!ДВИЖОК от стиралки,старый ШКИВ и швеллер!!!ENG SUB

Как собрать токарный станок из бензопилы

Токарный станок — мечта каждого мастера. Но не каждый способен эту мечту воплотить в жизнь, потому что заводские деревообрабатывающие станки стоят недешево.

Однако если вам нужен настольный токарный станочек для изготовления декоративных подсвечников и обработки небольших деревянных заготовок, то его можно изготовить своими руками.

Вариантов масса: например, можно сделать станок из болгарки или электродрели.

Чаще всего в качестве привода используют электрический двигатель. В сегодняшней статье рассмотрим еще один вариант — как собрать токарный станок на базе бензопилы.

Этой необычной (но однозначно интересной!) идеей поделился с нами автор YouTube канала CoolThings.

Изготавливаем основание

Из чего сделать основание токарного станка — на ваше усмотрение. Можно использовать швеллер или строительный уголок. В данном случае мастер решил сделать его из прямоугольной профильной трубы.

Отрезаем две заготовки из профтрубы и свариваем их вместе, как показано на фото ниже. По краям (на нижней части основания) привариваем еще две заготовки из профиля, которые будут выступать в роли опорных ножек.

«Доработка» бензопилы

Разбираем бензопилу, снимаем шину с цепью, сцепление, приводную звездочку и шайбы.

Потом нужно будет изготовить приводной вал токарного станка. Для этого используется кусок круглой трубы с внутренней резьбой, круглая пластина и стальной круглый пруток.

После этого приступаем к обратной сборке бензопилы.

Сначала надеваем кольцо с наружной резьбой, потом устанавливаем сцепление. Сверху устанавливаем приводной вал и накручиваем его на кольцо с резьбой.

В том месте, где крепилась направляющая шина, необходимо закрепить кусок металлической пластины. Привариваем пластину к основанию токарного станка.

На следующем этапе изготавливаем и устанавливаем на приводной вал самодельный держатель — для фиксации обрабатываемой заготовки.

Изготовление центрирующего конуса

Отрезаем кусок круглой трубы. Вставляем в него подшипник с предварительно изготовленным конусом.

После этого отрезаем резьбовую шпильку подходящей длины и привариваем к задней части конуса.

На шпильку накручиваем гайки и привариваем к ним металлическую пластину. Затем пластину нужно будет приварить к основанию.

Как сделать регулируемый подручник

Отрезаем два куска строительного уголка. В одной из полок каждой заготовки вырезаем пазы. Привариваем крепления к станине. Подручник изготавливаем из профильной трубы. К нижней части необходимо приварить два «ушка», чтобы можно было закрепить на направляющих.

Приступаем к работе

Подготавливаем деревянную заготовку нужного размера и устанавливаем ее между держателем и конусом.

Пододвигаем подручник максимально близко к заготовке, фиксируем его, вооружаемся стамеской по дереву и приступаем к деревообработке.

Видео по теме

Подробно о том, как собрать токарный станок из бензопилы, можно посмотреть в видеоролике ниже. Спасибо за внимание.

COOLTHINGS DIY | MINI TORNO CASERO DIY | TORNO para MADERA con un motosierra

Настольный токарный станок с приводом из электродрели

Рассмотрим еще один из вариантов изготовления самодельного токарного станка по дереву.

Необходимые материалы:

• двутавровая балка;
• листовой металл;
• подшипник;
• болт с гайками;
• стальной кругляк;
• полоса металла.

Своим опытом изготовления и сборки самодельного токарного станка по дереву поделился с нами автор YouTube канала Diamleon Diy Builds.

Основные этапы работ

Первым делом отрезаем кусок двутавра подходящей длины. Потом вырезаем ненужную часть, чтобы получились две опорные стойки по краям.

Из толстого листового металла вырезаем заготовку прямоугольной формы. По центру вырезаем в ней продольный паз.

Устанавливаем заготовку на опорные стойки и привариваем.

К верхней части станины привариваем две металлических рейки, которые будут выступать в качестве ограничительных бортиков.

На следующем этапе из кусков листового металла изготавливаем заднюю бабку. К ее верхней части надо приварить направляющую из шестигранных гаек.

В качестве ходового винта используется болт. Конец болта нужно расточить на токарном станке, чтобы можно было установить подшипник.

Из стального кругляка вытачиваем конус. Растачиваем внутреннее отверстие до требуемого диаметра и насаживаем на подшипник.

К головке болта привариваем самодельную ручку, изготовленную из металлической полосы и отрезка стального прутка.

Устанавливаем заднюю бабку на станину. Для фиксации задней бабки во время работы токарного станка используется болт с гайкой.

На противоположной от задней бабки стороне станины привариваем металлический брусок. К нему надо будет приварить хомут для электродрели.

В завершении останется только изготовить подручник. Крепим его к станине. Потом устанавливаем дрель.

Самодельный токарный станок по дереву готов!

Устанавливаем деревянную заготовку, поджимаем ее при помощи конуса на задней бабке.

Пододвигаем поближе подручник, и можно приступать к обработке детали. В качестве резца по дереву вы можете использовать столярную стамеску.

Видео по теме

Пошаговый процесс изготовления данной «версии» токарного станка по дереву можно посмотреть ниже — в авторском видеоролике.

How To Make A Lathe Machine | Diy Homemade Woodworking Lathe Machine | DIY

Токарный станок из электродвигателя и ручной циркулярки

У мастеров-самодельщиков существует простое правило: если нет возможности что-то купить для мастерской, но очень нужно, значит, остается только один выход — попробовать сделать своими руками. Это касается и токарного станка.

Полноценный агрегат по заводским стандартам изготовить, конечно, не получится. Но в данном случае нам это и не нужно.

Автор YouTube канала FACIL LH поставил перед собой задачу смастерить мини станок, на котором можно будет округлять деревянные бруски.

Необходимые материалы

• электродвигатель;
• ручная циркулярная пила;
• доски;
• резьбовая шпилька;
• различные метизы.


Сборка токарного станка

Электродвигатель будет выступать в качестве привода и передней бабки. Поэтому необходимо посадить на вал фиксатор для крепления обрабатываемой заготовки. Сделать его можно из гайки и куска резьбовой шпильки.

Дополнительно по бокам гайки надо будет приварить боковые зубцы, вырезанные из листового металла. В гайке высверливаем два соосных отверстия и нарезаем в них резьбу. Вкручиваем винты.

Надеваем приспособу на вал электродвигателя и фиксируем ее с помощью винтов. Проверяем, надежно ли фиксатор держится на валу.

Станину изготавливаем из досок или фанеры.

Крепим регулируемые боковые направляющие для дисковой пилы. Изготавливаем и устанавливаем заднюю бабку с центром.

Принцип работы

Устанавливаем деревянную заготовку — в данном случае это деревянный брусок. Надежно фиксируем ее.

Затем поднимаем боковые направляющие на нужную высоту и фиксируем барашковыми гайками. Устанавливаем опорную площадку с циркулярной пилой, включаем электродвигатель, после чего можно приступать к работе.

Видео

Пошаговый процесс сборки самодельного токарного станка можно посмотреть в видеоролике ниже.

Yo mismo no lo Creía! Una Idea brillante que vale la pena ver!

Как сделать деревянные шары на мини токарном станке

Сделать деревянные шары для различных поделок своими руками можно на токарном станке. Но какой способ выбрать, чтобы работа заняла минимум времени, а результат оправдал ожидания?

В данном обзоре рассмотрим один из самых простых и быстрых способов, как сделать деревянные шары в домашней мастерской.

Причем для этого вполне подойдет даже самодельный мини токарный станок. Подробно о том, как его собрать, читайте здесь.

Мини токарный станок необходимо закрепить с помощью струбцин на рабочем столе сверлильного станка. В качестве заготовки используется деревянный брусок (можно точить, например, граб, дуб, ясень или другие породы дерева).

Технология изготовления деревянных шаров

В патроне сверлильного станка мастер зажимает коронку по дереву нужного диаметра. Потом нужно включить мини токарный станок, и можно приступать к работе. Коронку необходимо постепенно «вдавливать» в деревянный брусок, пока не получится готовый шар.

Поскольку поверхность изделия получается достаточно грубой, нужно будет ошкурить деревянный шар наждачной бумагой. Обратите внимание, что из одного бруска можно сделать несколько шаров.

Механический токарный станок по дереву с ножным приводом

В данном обзоре автор YouTube канала Grandpa Amu покажет, как сделать простейший токарный станок по дереву с ножным приводом. То есть работает он без электричества.

И простейший — в плане конструкции. Чтобы сделать такой станок своими руками, все же придется немного потрудиться.

Первым делом необходимо будет подготовить деревянные бруски. Затем делаем пазы и шипы, чтобы можно было соединить заготовки друг с другом.

Возможно, вам интересно будет узнать, как сделать станок для рубки металла. Мастер использует рессору для изготовления ножей.

Из подготовленных заготовок собираем основные элементы каркаса.

Потом собираем и сам каркас (раму). Далее необходимо будет изготовить основные детали токарного станка.

Основные этапы работ

На следующем этапе автор делает два крепления для приводного вала. В креплениях надо сделать посадочные места под подшипники. Потом собираем все детали вместе.

Устанавливаем собранный узел на раму. После этого изготавливаем токарный патрон, и надеваем его на приводной вал. Фиксируем саморезом. Также надо сделать заднюю бабку.

В нижней части рамы располагаются две педали. С помощью «тросика» из веревки и полос из резины педали соединяем с приводным валом. Устанавливаем подручник, и можно работать.

Видео

Как своими руками собрать токарный станок по дереву с ножным приводом, смотрите на видео ниже. Обзор подготовлен на основе видеоролика автора — с YouTube канала Grandpa Amu.

阿木爷爷用木头做神奇车床，不用电力，能做很多漂亮的工艺品

Андрей Васильев

Задать вопрос

подготовка к работе и процесс изготовления

Чтобы работать с древесиной, одних простых приспособлений может быть мало. Поэтому иногда возникает потребность в токарном станке для этих целей. Многие люди думают о покупке этого оборудования. Но зачем покупать станок, если можно создать его своими руками.

Домашний токарный станок, сделанный самостоятельно, поможет вам серьезно сэкономить на покупке такого прибора на рынке специального оборудования.

• Подготовка к работе
• Процесс сборки станка

Подготовка к работе

Сейчас узнаем, что понадобится для работы по изготовлению токарного оборудования своими руками.

Рекомендация: в качестве привода можно применять старое приспособление по заточке кухонных ножей. Самое важное, чтобы модель была рассчитана на применение двух точильных камней.

Такой прибор вполне подойдет в качестве передней бабки оборудования. А для задней всегда можно использовать какие-то детали мощной электродрели, которую не жалко.

Чтобы основа была крепкой, в качестве станины стоит взять толстостенный металлический профиль. Перед работой нужно сделать точный чертеж станка. Лучше потратить много времени на работу с бумагами и схемами, чем потом из-за одной ошибки тратиться на поиск новых комплектов или расходного сырья.

Когда чертежи и рисунки сделаны, можно переходить к работе. Но без следующих инструментов вам не обойтись:

• Ручная электрическая дрель и сверла с разным диаметром.
• Напильники с качественным покрытием различной зернистости.
• Болгарка и специальные диски для шлифования и резки.
• Маленький сварочный аппарат — электрический, который может работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам понадобятся:

• Швеллер;
• Металлический угол с крепкими стенками;
• Две трубы с различающимся диаметром, чтобы первая труба могла пропускать сквозь себя вторую трубу.
• Полосы стальные — 2 и 4 см.
• Гайки, шурупы, болты и иные детали для крепежа.
• Ремень для наложения на привод.

Своими глазами информацию воспринимать легче, поэтому просмотр обучающих видео и прочтение инструкций поможет вам уберечь себя от множества проблем, которые могут быть связаны с неправильным пониманием правил работы, последовательности действий и т. д.

Привод для заточки ножей отлично подойдет в качестве электрического привода для вашего агрегата. Дело в том, что там есть четыре крепкие шайбы, которые созданы из качественных металлических сплавов. Две из них дадут вам шанс изменять комплектующие электроточильного камня, применяя различные по диаметру диски. Благодаря этому мастер сможет поменять скорость оборотов своей заготовки.

Чтобы принудить вал начать движение, применяются шкивы. Они могут иметь разный диаметр, чтобы получать определенную скорость вращения: 800, 2000, 3000 оборотов/мин.

Совет: чтобы облегчить себе жизнь и работу на агрегате можно, сделать один совмещенный шкив, у которого будет пара валов для ременной передачи. Это поможет быстро и без огромных усилий, перекидывая ремень на один из них, поменять скорость вращения изделия в зажимах агрегата.

Процесс сборки станка

Начнем создавать станину, заднюю бабку и подручник.

Задняя бабка будет сделана из патрона и внешней части, снятых с корпуса ненужной электрической дрели. Чтобы такие устройства работали долго и не ломались через год после использования, лучше всего брать дрель с металлической поверхностью.

Чтобы ваш самодельный агрегат стоял ровно, не шатался и не прибавлял тем самым проблем в работе, стоит уделить немного внимания изготовлению стойки. Она ставится на станине так, чтобы у оператора позже была возможность передвинуть узлы станка по оси продольно. Патрон же поможет выполнять большие продольные нагрузки. И это отлично сказывается на применении такого элемента во всей конструкции.

Привод также необходимо монтировать на качественной пластине. Она будет ставиться на столе. Создавать ее необходимо с учетом передвижения оператором в момент выполнения каких-либо действий на агрегате. Получается, что у пользователя появится возможность менять скорость вала, который находится на передней бабке.

Не забывайте установить суппорт. Это устройство будет поставлено для ровного передвижения вдоль и поперек вашей станины специального станка. Вот тут как раз и необходимы две трубы с различным диаметром, чтобы его сделать в домашних условиях. На нем будет находиться подручник, который послужит упором для резцов.

Когда все будет сделано, не забудьте зайти в магазин строительных материалов и осветительных устройств, чтобы приобрести для себя небольшой листик прозрачного пластика и лампу. Пластик понадобится для защиты вас от стружки и щепок, которые будут вылетать во время обтачки и заточки оборудования. А лампа может помочь вам быстрее справляться с работой.

Соберите простой самодельный токарный станок по дереву с небольшим бюджетом – Новости Матери-Земли

Для большинства из нас создание эффективной домашней мастерской – это вопрос терпеливой покупки оборудования в течение длительного периода времени. Правда, новые ручные инструменты обычно можно приобрести быстро, но больших настольных станков достаточно для того, чтобы отправить мастера-любителя на гаражные распродажи в отчаянных поисках выгодной сделки.

Возьмем токарный станок по дереву: базовые модели стоят более 300 долларов, и даже бывшее в употреблении оборудование стоит почти столько же . . . тем не менее, этот инструмент настолько универсален, что обычно он одним из первых находит место в серьезной мастерской по дереву. К счастью, обычный токарный станок — без большого количества причудливых функций — является настолько прекрасным примером простой конструкции, что мастер-инструменталист-любитель должен быть в состоянии самостоятельно собрать копию дешевого подвала. Чтобы доказать именно это, исследователи MOTHER EARTH NEWS Деннис Беркхолдер и Робин Брайан взялись за дело и придумали простой самодельный токарный станок по дереву.

Функциональный инструмент

На первый взгляд деревенская интерпретация знакомого станка кажется не более чем игрушкой. Но несколько наших сотрудников с некоторым опытом работы с деревом, к их чести, подвергли токарный станок ряду испытаний, и все согласны с тем, что токарный станок с деревянным каркасом полностью способен справиться с большинством основных работ по формовке и отделке, с которыми сталкивается случайный человек. ремесленник . . . по крайней мере, пока он или она не сможет позволить себе более обычную машину.

Станина нашего бюджетного токарного станка представляет собой обработанный под давлением брусок 4 X 4, поддерживаемый двумя короткими 3/4-дюймовыми фанерными ножками (мы рекомендуем обработанный пиломатериал для станка 4 X 4, потому что он обычно тяжелее и точнее, чем его необработанный аналог) . Передняя бабка состоит из несущей оправки, установленной на проставке 4 X 4, и задняя бабка устроена аналогично. . . за исключением того, что его центр прикреплен к стержню с резьбой, снабженному маховиком. Шпиндель передней бабки приводится в движение через клиновидный ремень от двухскоростного двигателя стиральной машины. . . а подручник представляет собой регулируемый каркас из стального уголка с прорезями, закрепленный на станине.

Просто чтобы посмотреть, во сколько обойдутся комплектующие для станка, если все, кроме двигателя, бывшего в употреблении, покупать прямо с полок хозяйственного магазина, мы перечислили каждую деталь и получили общую сумму в 57,16 долларов. . Однако, поскольку Деннис и Робин на самом деле собрали инструмент в основном из разбросанных по цеху вещей (подвиг, который, вероятно, будет не так уж сложно воспроизвести на вашем собственном рабочем месте), весь токарный станок облегчил нашу кассу всего на 35 долларов или около того. Конечно, моторный привод, если его купить новым, будет стоить не менее 50 долларов. Но вместо этого легко спасти рабочий блок от стиральной машины на пенсии (наша стоит всего 10 долларов).

Поиск материалов

Если вы хотите собрать свой собственный недорогой токарный станок, вам сначала придется придумать двухскоростной двигатель стиральной машины мощностью 1/2 лошадиной силы с вращением по часовой стрелке (см. с конца вала). Наша модель с расщепленной фазой, взятая из Whirlpool, вращается со скоростью 1725 и 1140 оборотов в минуту (об/мин), хотя аналогичный реверсивный двигатель с возможностью двух скоростей (есть в некоторых стиральных машинах Norge, Speed ​​Queen, Whirlpool, Kenmore и Maytag). также будет работать, если вы подключите его для вращения в правильном направлении. Другими важными деталями, которые вам необходимо приобрести, являются оправка подшипника с оправкой 1/2″. . . прямой, 6′, обработанный давлением 4 X 4 . . . и шкивы, соответствующие валам двигателя и оправки, которые обеспечивают понижение скорости от 2/3 до 3/4. (Наш 2-дюймовый моторный шкив приводит в движение 3-дюймовое колесо оправки, поэтому наш понижающий коэффициент равен 0,666, или 2/3. )

После того, как вы соберете эти ключевые компоненты, вы сможете найти, изготовить или купить оставшиеся детали, указанные в списке материалов. . . и приступаем к сборке кровати. 3/4-дюймовые фанерные ножки просто приклеены и привинчены к концам 4-футовой секции вашего 4 X 4, а основание двигателя шарнирно закреплено из-под станины в том месте, которое будет левым задним углом станка. На этом этапе вы можете разрезать то, что осталось от 4 X 4, на одну длину 8 1/4 дюйма и две длины 6 дюймов и приклеить самую длинную из этих частей к верхней части станины со стороны двигателя, чтобы она служила передней бабкой. Два зажима передней бабки, сделанные из кусков фанеры размером 3/4″ X 5 1/2″ X 7″, удерживают этот блок на станине с каждой стороны.

Оправка подшипника ввинчивается прямо в поверхность передней бабки, идеально параллельно длине станины и таким образом, что ее концы полностью выходят за концы бабки. С временно размещенным на валу шпинделя большим шкивом можно расположить двигатель для монтажа, используя угловые кронштейны, меньший шкив и расчетную длину ремня в качестве направляющих.

После того, как двигатель закреплен на навесной платформе, несложно выбрать и установить приводной ремень нужной длины. После этого между фанерным основанием и ножкой под ним можно прикрутить небольшой талреп с проушиной, чтобы обеспечить пошаговую регулировку по мере растяжения приводного ремня. Но не останавливайтесь на этом: защита ремня, сделанная из продолговатого куска фанеры толщиной 1/4″, с соответствующими отверстиями, сделанными для валов двигателя и оправки, должна быть приклеена и прибита к концу ремня. бабка . . . и подходящую крышку (мы использовали двухлитровую пластиковую бутылку из-под безалкогольных напитков, которая была расколота, а затем сложена внахлест посередине) должна быть аналогичным образом прикреплена к краям этой деревянной пластины. Завершите систему привода, защитив двигатель картонной крышкой, привинченной к его основанию. . . подключение его проводов через однополюсный двухпозиционный тумблер, как показано на прилагаемой схеме. . . и установка этого двухскоростного регулятора в стандартную распределительную коробку, подвешенную под кроватью.

Задняя бабка токарного станка

Чтобы токарный станок мог принимать шпиндели различной длины, задняя бабка должна иметь возможность скользить по станине и фиксироваться в любом заданном положении. Мы предусмотрели это, установив удлиненные фанерные зажимы на склеенные вместе блоки задней бабки, а затем с помощью простого болта и колеса зажали станину между этими захватами. Пружина сжатия, зажатая внутри скобы и вокруг болта, толкает зажимы, а простой датчик натяжения (сделанный из дюбеля длиной 1/2 дюйма, прикрепленного к одному зажиму и пропущенного через отверстие в другом) показывает степень захвата. .

Шток задней бабки представляет собой не что иное, как секцию резьбового стержня размером 1/2″ X 9″, прикрепленную к ложе двумя полыми фланцами 1/4″. Сначала мы нарезали эти крепления, чтобы принять резьбу стержня 1/2-20, затем просверлили отверстие 3/4 дюйма в верхнем блоке задней бабки длиной 6 дюймов на 1 5/16 дюйма ниже его верхней поверхности и по центру между двумя его сторонами. Нижний блок задней бабки, размеры которого должны быть примерно 2 3/8″ X 3 1/2″ X 6″, определяет высоту центра задней бабки, хотя увеличенное отверстие плунжера позволяет осуществлять точную регулировку. Конечно, вашей конечной целью здесь является установка центров передней и задней бабки в одной плоскости для точного точения, поэтому вам, возможно, придется немного изменить заданные размеры, чтобы они соответствовали высоте центра вашей конкретной оправки.

Когда фланцы пола прикручены болтами к отверстию задней бабки с установленным домкратом, вы можете прикрепить замок штока и маховик. Замок представляет собой кусок плоской ложи диаметром 1/8″, просверленный и нарезанный так, чтобы он соответствовал резьбовому стержню и сместился, чтобы образовать удобную ручку. Ползунок задней бабки, как и у зажима, представляет собой просто маховик клапана, просверленный заново и снабженный набором резьб. Гайка 1/2″, затянутая против него, предотвращает его вращение на поршне.

Любой вид токарной обработки шпинделя требует цилиндрических и чашечных центров для удерживания заготовки между передней и задней бабками. Мы сделали недорогие из трубных муфт и болтов, нарезав зубья на одном конце трубной муфты 1/4″ и повторно нарезав на ней резьбу, а также неизмененный фитинг, чтобы принять шпильки плунжера и оправки. Затем мы получили подходящие болты и — после отрезания их головок, прорезания их корпусов и заточки их кончиков до острия — пропустили их через стержни, чтобы создать как центр шпоры передней бабки, способный захватывать и вращать заготовку, так и соответствующий центр чашки задней бабки. для того, чтобы держать его в истине.

Для токарной обработки планшайбы, с другой стороны, требуется фитинг с плоской поверхностью, который привинчивается непосредственно к концу оправки и может сам по себе удерживать заготовку. Мы обнаружили, что для этой цели хорошо подходят половые фланцы различных размеров с втулками и повторной резьбой, чтобы соответствовать ведомому валу.

И последнее, но не менее важное: токарный станок нуждается в подручнике. Мы признаем, что наш простой пример можно улучшить, не добавляя больших затрат на проект. . . но элементарная опора, на которой мы остановились, работает хорошо, если ее правильно затянуть. Это просто кусок стального уголка с прорезями, который поддерживается двумя 3/4-дюймовыми стойками для кабелепровода. . . которые, в свою очередь, прикручены к регулируемым зажимам, изготовленным из разной длины того же перфорированного материала, который используется для самой остальной части. Секции уголка аналогичного размера также подойдут, но вам придется просверлить ряд отверстий в их плоскостях, чтобы разместить заготовки разного размера, с которыми вы, вероятно, столкнетесь при использовании станка. В любом случае, каждый металлический край должен быть отшлифован, чтобы предотвратить случайные порезы во время работы или перестановки подручника.

Безопасность при токарной обработке древесины

Перед тем, как «запустить» собранное устройство, помните, что, хотя этот инструмент стоит всего лишь одну десятую стоимости коммерческой модели, его двигатель мощностью 1/2 лошадиной силы делает его столь же мощным. Так что найдите время, чтобы навсегда прикрутить его ноги к прочной рабочей платформе и всегда надевайте защитные очки (но никогда не свободную одежду, ремни или украшения) при повороте. Кроме того, убедитесь, что заготовка вращается к вам, и убедитесь, что каждая заготовка выходит из станины и подручника, повернув ее один раз вручную перед включением двигателя. (Максимальное отклонение как при поворотах лицевой панели, так и шпинделя составляет 4 1/2 дюйма, а расстояние между центрами может достигать 30 дюймов.) Кроме того, всегда используйте острые долота и обрабатывайте необработанные заготовки на самой низкой скорости. . . затем переключитесь на высокие обороты для более тонкой работы. Упомянутое ранее передаточное отношение даст 760 и 1150 об/мин с двухскоростным двигателем.

Если вы новичок в токарной обработке дерева, вам также следует изучить ремесло перед резкой (Sears, Roebuck & Co. продает книгу под названием Power Tool Know How , в которой рассказывается об использовании многих настольных инструментов) . Даже если вы опытный пользователь, помните об осторожности со своим оборудованием. В конце концов, здравый смысл — это первый инструмент, на который должен полагаться любой ремесленник.

Планы изготовления Токарные инструменты для деревообработки

Товаров: 7.

Показаны 1 – 7 из 7 позиций

• 19,50 € В наличии

  Чертежи токарного и дискового шлифовального станка

  Подробные чертежи самодельного токарного и дискового шлифовального станка для небольших мастерских по дереву и деревообработки. Простая, легкая конструкция из дешевых и доступных материалов. 250 мм шлифовальный диск с поворотным столом с левой стороны. Подходит для других аксессуаров на этом веб-сайте, таких как шлифовальный станок и система для заточки стамесок и ножей.

  19,50 €

• 15,00 € В наличии

  Чертежи ленточной и шлифовальной машины для измерения толщины

  Подробные чертежи самодельной шлифовальной станции для небольших мастерских по строительству дома или деревообрабатывающих мастерских. Ленточная шлифовальная машина и шлифовальная машина для измерения толщины, которые можно прикрепить к токарному станку и дисковой шлифовальной машине на этом веб-сайте. Простая, легкая конструкция из дешевых и легкодоступных материалов. Чертежи токарных станков продаются отдельно.

  15,00 €

• 3,00 € В наличии

  Токарное приспособление для заточки зубил Чертежи

  Подробные чертежи самодельного токарного приспособления для заточки зубил, которое можно прикрепить к токарному станку, на этом сайте. Простая, легкая конструкция из недорогих материалов. Это позволит вам заточить на токарном станке почти все виды токарных резцов по дереву. Чертежи токарного станка и шлифовального круга продаются отдельно.

  3,00 €

• 15,00 € В наличии

  Чертежи универсальной рабочей станции с вращающимся инструментом

  Подробные планы самодельной рабочей станции 3-в-1 для использования с вращающимися инструментами типа Dremel. Проекты «сделай сам», такие как маркетри, мастерские и инкрустации. Многоцелевая рабочая станция выполняет три функции: мини-дрель, фрезерный стол и токарный станок.

  15,00 €

• 0,00 € В наличии

  Планшайба и патрон токарного станка

  Бесплатные подробные чертежи самодельной лицевой панели и патрона токарного станка, идеально подходящие для работы своими руками и деревообработки. Простая, легкая в сборке конструкция. Идеально подходит для использования с самодельным токарным станком на этом сайте. Это позволит вам делать чашки, миски и тарелки.

  0,00 €

• 5,00 € В наличии

  Токарный станок для заточки ножей Схемы приспособления

  Подробные чертежи изготовления приспособления для заточки ножей. Это позволит вам заточить практически любой нож быстро, удобно и точно. Инновационный шлифовальный круг с наждачной бумагой. Вы можете быстро переключаться между зернистостью, и она не деформируется, в отличие от каменных кругов. Эта система заточки предназначена для использования с моим самодельным токарным станком. Токарные планы…

  5,00 €

• 3,00 € В наличии

  Чертежи складных ножей

  Детальные чертежи самодельного складного ножа, идеально подходящего для резьбы по дереву. Вдохновлен знаменитыми испанскими ножами от Taramundi. Их легко сделать, с простой конструкцией. Трение между лезвием и деревом действует как запирающий механизм. Я переработал старый стальной пильный диск, чтобы сделать лезвие. Широко используется в DIY и деревообработке.

  3,00 €

Показаны 1 – 7 из 7 позиций

В конструкции используются различные элементы, которые значительно облегчают нашу задачу. Одним из них, и очень популярным среди самодельщиков, может быть самодельный токарный станок по дереву . Так что в этом смысле для тех, кто любит собирать свои инструменты, покупка шаблонов для токарных станков по дереву становится отличным вариантом, чтобы лучше выполнять выполняемую работу.

В Paoson мы понимаем это, поэтому мы предоставляем в ваше распоряжение широкий спектр чертежей токарных станков по дереву, с помощью которых вы можете создавать и воссоздавать такие инструменты.

Отличный каталог самодельных токарных станков по дереву и чертежей для токарной обработки по дереву

Если вы искали токарный станок по дереву определенной конструкции или самодельный мини-станок, и вам было трудно его найти, Paoson, несомненно, сможет удовлетворить ваши требования. С течением времени и напряженной работы мы росли, и теперь мы рады сообщить, что являемся одним из лучших вариантов, когда речь идет о покупке детальных проектов и планов по изготовлению самодельного токарного станка по дереву или токарных станков по дереву своими руками.

Все наши проекты соответствуют самым высоким стандартам качества.
