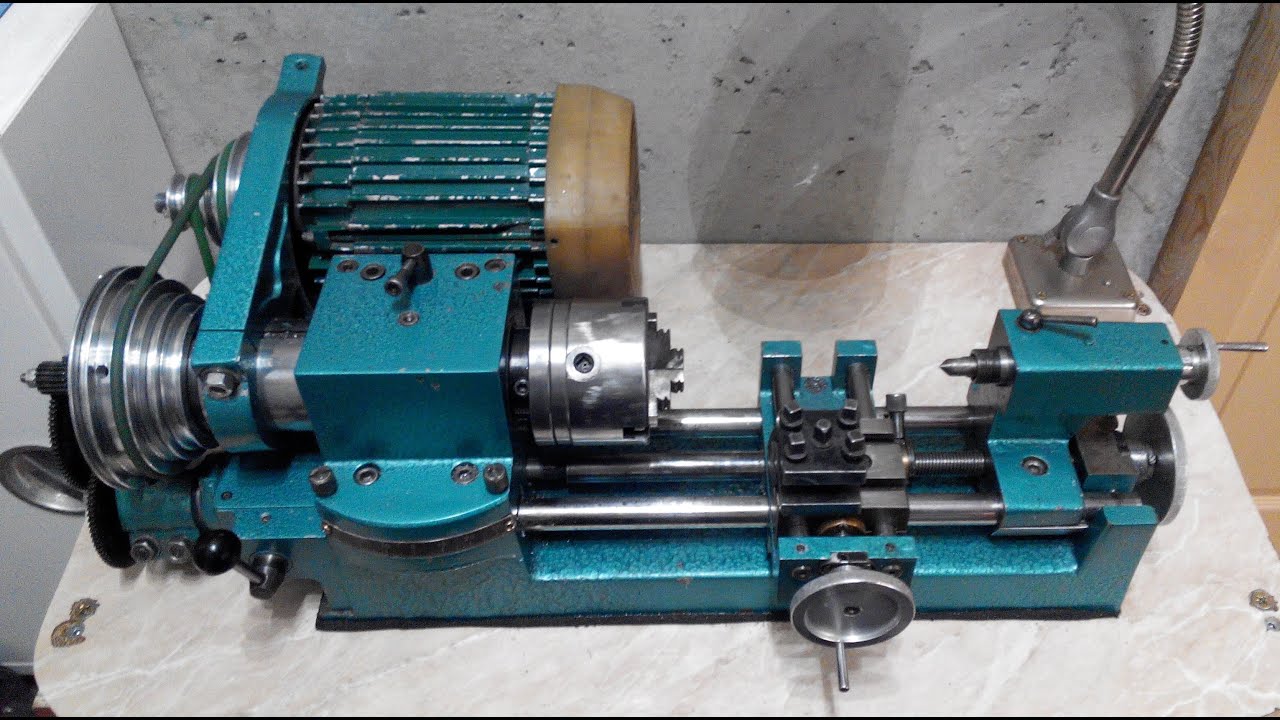

Токарный станок Универсал-2, Универсал-3 отличия, характеристики

Станки серии «Универсал» выпускаются известным московским заводом «Станкоконструкция» и относятся к специализированному типу оборудований для работы в домашних условиях. Наиболее распространенными моделями считаются Универсал 2 и 3. Они имеют конструкцию, которая позволяет выполнять множество видов токарных работ по таким материалам, как: древесина, различные металлы, полимерные заготовки.

Оглавление:

1. Описание Универсал-2
2. Технические параметры
3. О модели Универсал-3
4. Технические показатели

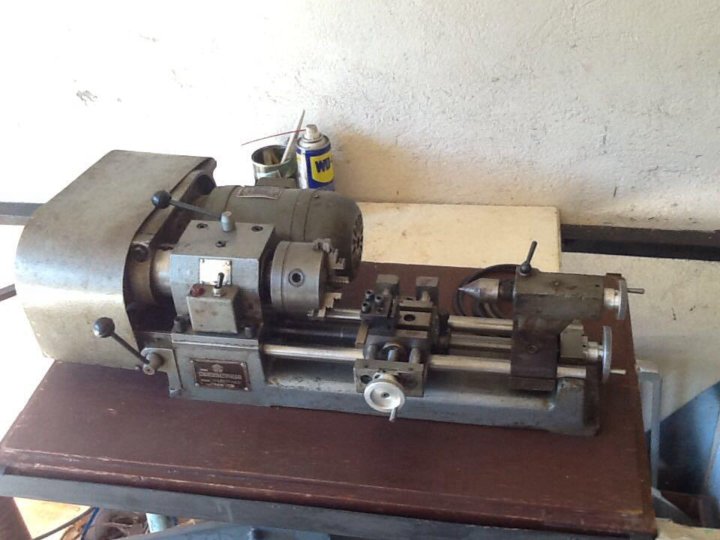

Особенности и область применения Универсал-2

Данная модель подразумевает использование дополнительных устройств и инструментов, входящих в комплектацию станка. За счет этого спектр работ существенно увеличивается, поэтому механической обработке подлежат заготовки из дерева, пластмассы, металла и других материалов. Благодаря простоте и скорости переналадки токарно-винторезного настольного станка Универсал-2 он считается универсальным и позволяет осуществлять такие действия:

• сверление отверстий различного диаметра;
• Обработка и расточка отверстий;
• нарезание резьбы с определенным шагом.

Основной особенностью этого токарного станка считается допустимость переключения положений шпиндельного узла относительно основания. Такая манипуляция обеспечивает выполнение не только типовых работ, но и множество дополнительных токарных операций. Этот нюанс напрямую влияет на качество обработки материала. Перед проведением переналадки станка необходимо обязательно изучить особенности конструкции, а также технические параметры станка.

В стандартном оснащении станок имеет вполне обычный вид. Главный привод с коробкой передач, салазки, а также задняя и передняя бабки расположены на основании – станине. Однако для расширения функциональности токарного станка можно осуществить некоторые изменения в конструкции.

При изменении положения шпиндельной части на 90° появляется возможность проведения токарно-фрезеровочных работ и сверления заготовок.

Переналадка станка Универсал-2 достаточно простая, если руководствоваться инструкцией. Чтобы выполнять сверление требуется раскрутка основных винтов, которые размещаются на защитном корпусе шпинделя и главного привода. Далее на основание ставится опора в вертикальном положении, а сверху устанавливается блок с электрическим мотором и другими элементами. Все необходимые детали для проведения таких действий поставляются в типовой комплектации.

Технические характеристики

Изучив паспортные данные станка по металлу Универсал-2 можно заметить, что он обладает достаточно высокими эксплуатационными свойствами. Это характеризуется профессионализмом и качеством изготовления оборудования. Однако даже при таких нюансах производство моделей подобного рода остановилось. На сегодняшний день выпускаются узкоспециализированные станки с не менее хорошими показателями.

Что касается технических данных станка Универсал-2:

• Вес – 38 кг, поэтому его можно легко переставлять и транспортировать без привлечения техники.
• Габариты – 66,5х35,2х22,7 см.
• Токарное оборудование устанавливается на рабочий стол или другое устойчивое основание.
• Отсутствует механизм регулировки положения, поэтому следует монтировать на ровную поверхность.
• Максимальный диаметр детали для обрабатывания: над суппортом – 60 мм, над станиной – 125 мм.
• Максимальная длина металлической или деревянной заготовки равняется 180 мм.
• При обработке металла диаметр отверстия достигает 6 мм.
• Высота детали должна составлять не более 100 мм, если она располагается под сверлом.
• Высота резца станка Универсал-2 достигает 8 мм.
• Размеры рабочего стола: при фрезеровании – 90х160 мм, при работе с пилой круглого типа – 180х180 мм.
• Максимальная толщина заготовки для распила – 1,5 см.
• Суппорт может менять положение в продольном направлении на 16 см, в поперечном – на 6 см,.
• Ширина заготовки для строгания должна составлять не более 3 см.

Настольный станок укомплектован главным приводом в основе которого имеется электродвигатель с частотой вращения около 2600 об/мин и мощностью 250 Вт. Данное оборудование при определенной комплектации способно нарезать резьбу метрического типа.

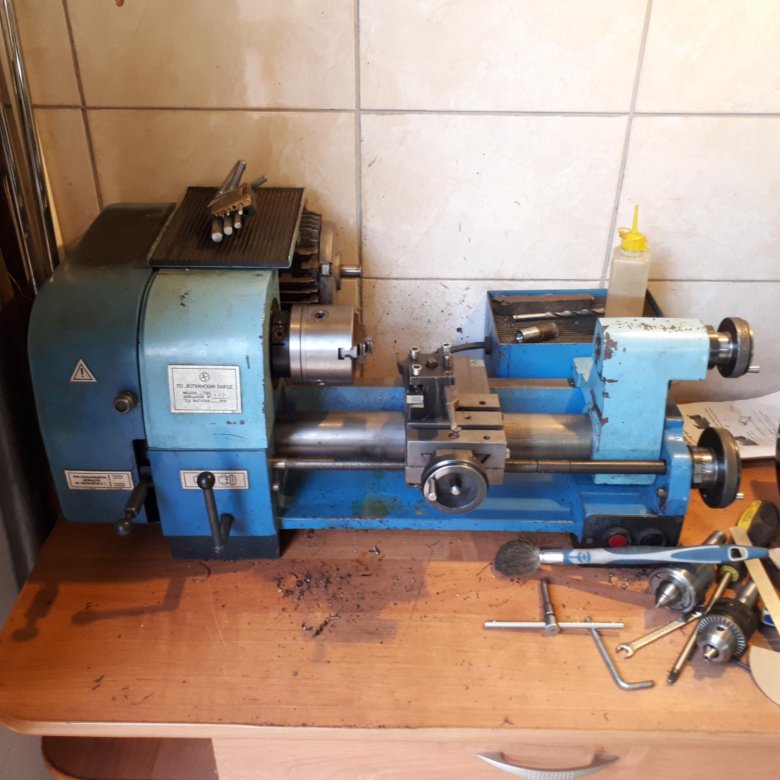

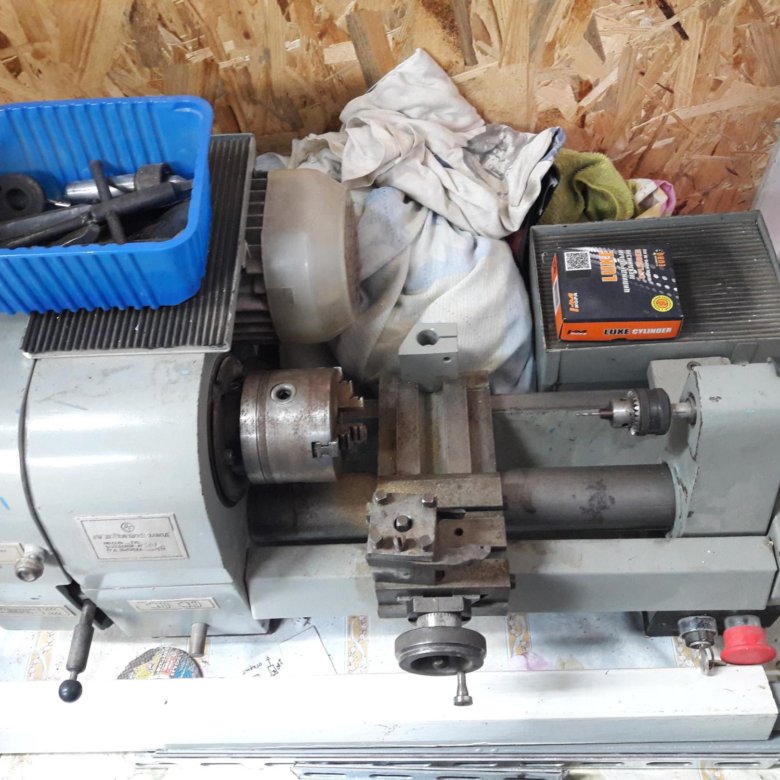

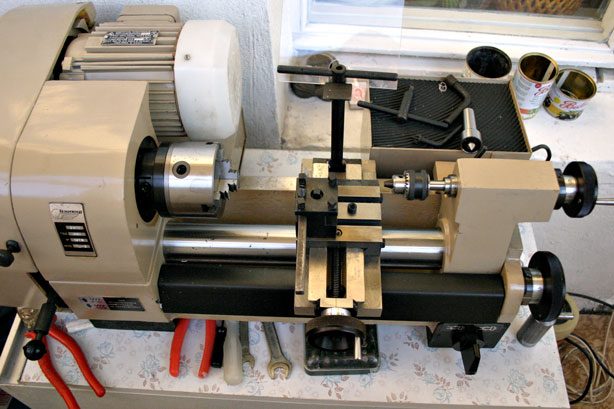

Использование токарного станка Универсал-3

Модель является одним из самых востребованных и не уступает предыдущей по эксплуатационным качествам и возможностям. Токарно-фрезерный станок не используется в серийном производстве, однако достаточно популярен для выполнения работ «на дому».

Основным направлением использования Универсал-3 является механическая обработка деталей из черных и цветных металлов, пластмассы, древесины и различных полимерных материалов. Он также имеет дополнительные инструменты, которые делают его многофункциональным. Основными возможностями токарного станка можно назвать:

• сверление и расточка отверстий
• токарно-фрезерные и плоскошлифовальные работы;
• заточка изделий;
• распил, фугование и вырезка по контуру.

Также стоит отметить, что в качестве заготовки может применяться прутковый материал, если шпиндель полого типа. Конструктивно он является настольным станком. Его работа заключается в обработке изделий посредством вращения и воздействия резцов различной формы и размеров на поверхность. Благодаря этому он может использоваться в частных целях, не занимая много места.

Токарное оборудование имеет стандартную компоновку, при этом все элементы могут заменяться аналогичными при любых условиях эксплуатации. Это существенно упрощает техническое обслуживание и очистку и ремонт. Станина изготавливается по технологии литья и располагает на себе следующие детали: передняя и задняя бабки, крепежная деталь для электродвигателя, а также ходовой винт, обеспечивающий продольное смещение суппорта относительно основания.

Конструктивные нюансы станка модели Универсал-3:

1. Все основные элементы выполнены из чугуна высокого качества с искусственным старением.
2. Продольное смещение суппорта может производиться без предварительной остановки шпинделя или изменения вращательной функции.
3. Так как элементы устанавливаются в цилиндрическую направляющую полого типа, существенно снижается риск попадания древесной или металлической стружки в механизм. За счет этого обеспечивается должная безопасность при работе с токарным станком.

В комплект включены все необходимые принадлежности, повышающие эффективность оборудования и область применения.

В качестве дополнительных компонентов в комплектации настольного станка выступают резцедержатели двух типов:

1. подвижный;
2. неподвижный.

Первый вариант позволяет создавать детали с конусной поверхностью. Зажимной механизм обеспечивается за счет прочных цанговых деталей, которые вмонтированы в резцедержатель и бабку шпинделя. Чтобы проводить сверление отверстий определенного диаметра на суппорт закрепляется специальное фрезерно-сверлильное устройства.

Технические свойства токарного станка

Оборудование отличается отличными эксплуатационными показателями, несмотря на простоту его исполнения. Полный вес токарного многофункционального станка составляет 60 кг, при этом его габариты в собранном виде равняются 675х410х280 мм. Такие размеры позволяют разместить его в домашних условиях, особенно если есть ограничения в свободном пространстве. Важно, что он должен стоят таким образом, чтобы обеспечивался доступ со всех сторон.

Основные технические показатели:

1. Диаметр заготовок должен не превышать: над суппортом – 90 мм, над станиной – 150 мм.
2. Длина используемых деталей – не более 250 мм.
3. Токарный станок способен сверлить отверстия до 8 мм.
4. Шпиндель имеет отверстие 1,5 см.
5. При условии прямого вращения доступно 9 ступеней.
6. Частота вращения шпинделя составляет 200-3200 оборотов в минуту в зависимости от положения коробки подач.
7. Передняя бабка может перемещаться на 3 см.
8. Смещение суппорта возможно в продольном направлении – 215 мм, в поперечном – 90 мм.
9. Продольные подачи варьируются в пределах 0,05-0,175 мм/об.
10. В качестве привода токарного оборудования выступает электрический мотор мощностью 370 Вт.

Для работы Универсал-3 требуется проведение обычной однофазной сети с напряжением до 220 В. Токарный станок этого типа, так же как и Универсал-2, способен выполнять нарезку метрической резьбы на заготовках.

Токарный станок универсал – В помощь хозяину

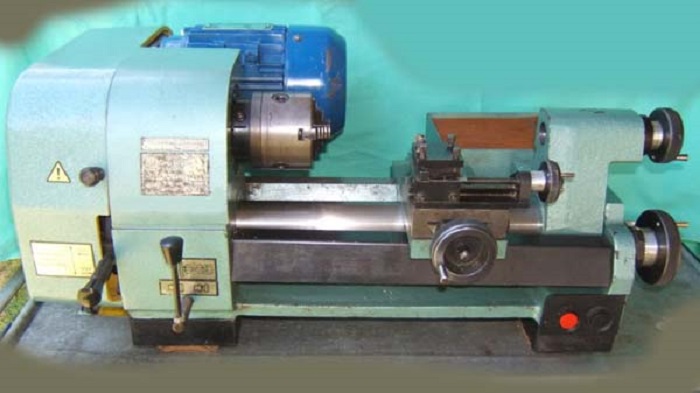

Токарные станки Универсал 2 и Универсал 3

В продаже можно встретить достаточно большое количество станков, которые устанавливаются в домашних условиях для проведения самых различных работ. На протяжении длительного периода большой популярностью пользовался токарный станок Универсал 2. Конструктивные особенности определяют то, что подобное оборудование может применяться для проведения самых различных работ. Кроме этого, большой популярностью пользуется модернизированный настольный токарный станок Универсал 3. Рассмотрим их основные особенности подробнее.

Технические характеристики

Рассматривая описание оборудования можно уделить внимание тому, что по паспортным данным оно имеет весьма привлекательные эксплуатационные характеристики. Производитель подошел профессионально к созданию токарного станка.

Скачать паспорт (инструкцию по эксплуатации) токарного станка Универсал 2

Выпускаемый настольный токарный станок Универсал 2 характеризуется следующими особенностями:

1. Масса рассматриваемой конструкции составляет 17 килограмм. За счет этого упрощается установка и транспортировка.
2. Конструкция характеризуется небольшими габаритными размерами. В домашней мастерской не требуется большое количество свободного пространства для установки токарного станка.
3. Основание механизма создано так, чтобы токарный станок можно было прикрепить на рабочий стол. При этом можно провести регулировку уровня. Именно поэтому на момент монтажа рекомендуется уделить внимание тому, чтобы основание было ровным.
4. Устанавливаемая заготовка должна иметь диаметр не более 12,5 см.
5. Максимальная длина обрабатываемой заготовки 18 см.
6. Высота расположения резца 8 мм.

Стоит учитывать, что мощность электродвигателя относительно невысокая, составляет 0,25 кВт. Показатель частоты вращения составляет 2600 об/мин.

Конструкция имеет механизм, который может применяться для получения резьбовых витков на цилиндрической поверхности. Технические характеристики токарного станка Универсал 2 определяют то, что при применении рассматриваемой модели можно получить относительно небольшие изделия.

Устройство станка

Рассматривая настольный токарный станок Универсал 2 следует уделить внимание и его компоновке. Устройство состоит из следующих элементов:

1. Станина выступает в качестве несущего элемента, который связывает все узлы между собой. Она изготавливается из чугуна, характеризуется высокой жесткостью. За счет этого обеспечивается точное позиционирование всех узлов относительно друг друга, а также гашения вибрации на момент обработки.
2. К основанию привариваются круглые направляющие. Они требуются для перемещения основных узлов. В последней версии оборудования есть только одна направляющая, но она обеспечивает точное позиционирование узлов на момент перемещения.
3. За исключением последней модели, на первой и второй передняя бабка выполнена в съемном виде, крепление осуществляется специальным болтами.
4. На станине установлен электрический двигатель. В качестве привода применяется ременная передача ступенчатого типа. Стоит учитывать, что электрическая схема токарного станка Универсал 2 достаточно проста, электродвигатель комплектно с приводом может быть снят с устройства.
5. Крестовый суппорт представлен кареткой, продольными ипоперечными салазками. Этот узел фиксирует инструмент в требуемом положении на момент обработки. Крестовый суппорт характеризуется высокой универсальностью в применении, подходит для закрепления инструмента с прямоугольной державкой. Инструмент может быть смещен относительно заготовки на определенный угол при необходимости.
6. Рассматриваемый токарный станок Универсал 3 также имеет заднюю бабку, которая требуется для закрепления заготовки в требующемся положении. В большинстве случаев в ней закрепляется центр для поддержки заготовки при ее большой длине.
7. Сменные шестерни гитары скоростей предназначены для организации привода подачи суппорта. Подбираются они при нарезании резьбы с различными параметрами. Гитара представлена сочетанием четырех или трех сменных зубчатых колес с клеммовыми зажимами. Также имеется инструкция по наладке устройства для получения требуемой резьбы.
8. Количество оборотов на выходе изменяется ременной передачей. Подобный элемент также исключает вероятность перегрева двигателя в случае заклинивания шпинделя.
9. Электрический блок управления.
10. Продольный ходовой винт. Он предназначен для обеспечения передвижения каретки вдоль обрабатываемой детали.
11. Также имеется стойка, которая при необходимости может монтироваться при проведении сверлильных работ.
12. Рукоятки и другие элементы управления. Для того чтобы обеспечить требуемую точность управления устанавливаются штурвалы, рукоятки. Управлять электрической частью можно при помощи различных клавиш.
13. Цанговый зажим для закрепления фрез и сверл. Рассматриваемая модель может применяться для проведения различных фрезеровальных работ, для чего устанавливается соответствующая оснастка и инструмент. Однако, количество проводимых фрезерных операций существенно ограничено.
14. Стол прямоугольный.

Расположение достаточно большого количества различных узлов на небольшой станине определяет то, что Универсал может применяться для проведения самых различных работ. Компоновка у Универсала классическая, за счет чего проблем с наладкой и установкой заготовки не возникает.

Особенности компоновки определяют также то, какие именно виды работ могут проводиться на токарном станке. Перечень операций выглядит следующим образом:

1. Токарные работы, черновые и чистовые.
2. Шлифование и сверление.
3. Обработка заготовки лобзиком или круглой пилой.
4. Фугование в случае установки деревянных заготовок.
5. Операции заточного типа.

Скачать паспорт (инструкцию по эксплуатации) токарного станка Универсал 3

Важным моментом назовем то, что провести переналадку оборудования для сверлильных работ достаточно просто, для этого достаточно открепить монтажные винты. После этого проводится установка вертикальной опоры, которая применяется для монтирования электрического привода с остальными необходимыми компонентами.

Сведения о производителе

Рассматриваемый станок токарный Универсал 3 и более ранние версии стоит учитывать, что конструкция была разработана в 1975 году. Производство было налажено на Московском станкостроительном заводе СтанкоКонструкция. Кроме этого, оборудование производилось на Владимирском заводе прецизионного оборудования. Основное предназначение заключается в установке в домашних мастерских. Токарно-фрезерный станок Универсал 2 пользовался большой популярностью, именно поэтому оборудование продолжил выпускать завод ВСЗ Техника.

Первая модель была в течение нескольких лет модернизирована. Она характеризовалась весьма привлекательными эксплуатационными характеристиками, однако в 1968 году она была существенно переработана, появилась вторая версия, которая производилась на протяжении длительного периода. Уже в 80-х появилась третья версия токарного оборудования. Существенной доработкой можно назвать использование только одной большой направляющей, передняя бабка больше не отсоединяется от бабки, так как подобное крепление может привести к появлению вибрации и существенному снижению точности обработки.

В заключение отметим, что следует уделять довольно много внимания рекомендациям по установке оборудования. Примером можно назвать то, что конструкция не должна быть расположена вблизи источников тепла или вибрации. Рекомендуемый температурный режим составляет 16-24 градусов Цельсия. Слишком высокая температура становится причиной перегрева оборудования. Кроме этого, обеспечить длительную работу можно только при своевременном и правильном обслуживании механизма, к примеру, нужно проводить замену ремней.

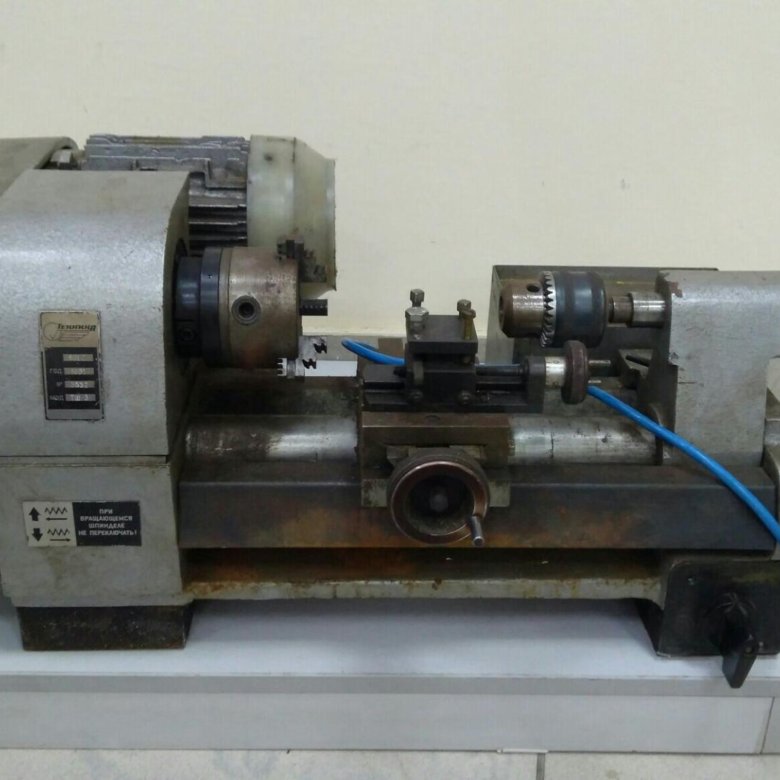

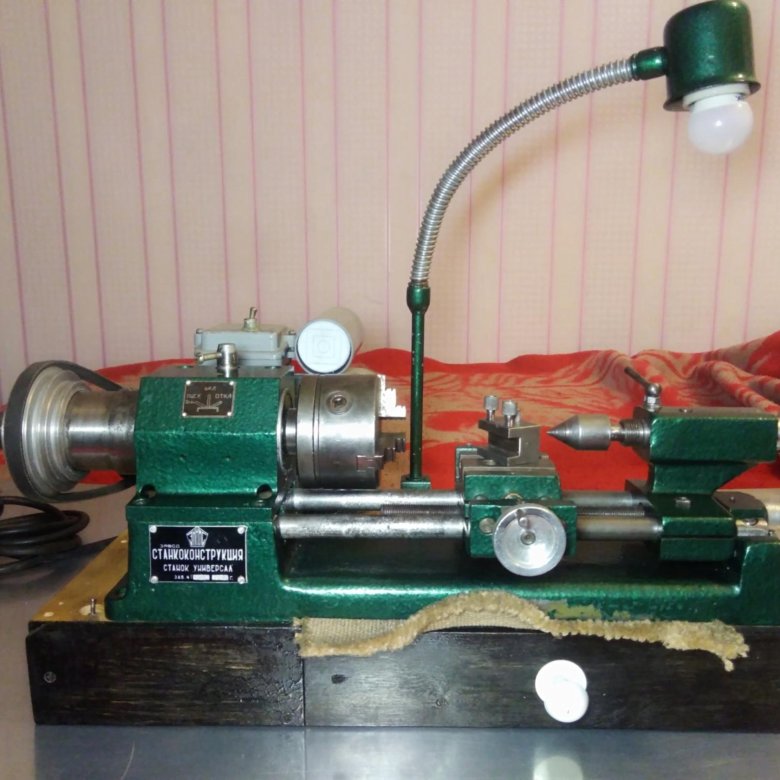

Обзор настольного токарного станка Универсал и его модификаций

Токарный станок серии Универсал не предназначен для работы на производстве.

Это инструмент, позволяющий работать в индивидуальной мастерской с определенными объемами обработки. Этому соответствуют и его технические характеристики.

Сведения о производителе

Непосредственно разработчиком данного станка является Экспериментальный научно-исследовательский институт металлорежущих станков.

Производителем, начиная с 1932 года и по сей день, является Московский станкостроительный завод. За основу первых конструкций был взят австрийский аналог Unimat SL.

Первичный вариант серии Универсал имел две направляющие. Универсал 3М в отличие от первых моделей значительно усовершенствован и вместо двух направляющих имеет одну большего диаметра, которая расположена посередине станины.

Настольные станки серии Универсал

Это отдельная категория станков, которые выполняют схожие функции с большими производственными аналогами, но приспособлены для обработки мелких деталей и работы от бытовой сети.

Они стоят гораздо дешевле, крупных аналогов, а работают практически в любых условиях. Вся серия выпускается уже не одно десятилетие.

За это время станки модернизировались и имеют 3 поколения. Но при этом вся серия востребована и в современных условиях, поскольку обладает надежностью и долговечностью.

Назначение и область применения

Настольный станок Универсал -3М предназначен для обработки средних и маленьких заготовок в индивидуальных мастерских. Такой механизм можно часто встретить в кабинетах школ, институтов, различных колледжей.

Прекрасно подходит для использования в бытовых условиях. основными преимуществами являются:

• небольшое количество шума;
• возможность подключится к бытовой электросети;
• небольшие размеры станка;
• его универсальность.

Именно поэтому устройство пользуется популярностью у различных мастеров. Предназначен станок для выполнения следующих операций:

• отрезка;
• растачивание отверстий разного диаметра;
• просверливание отверстий и снятие фасок;
• проточка и расточка различных поверхностей, цилиндрических, конических.

Это один из самых востребованных токарных устройств у современных токарей всех уровней.

Технические характеристики оборудования

По сравнению с предшественниками токарный станок Универсал- 3М имеет улучшенные характеристики и потому значительно расширенные возможности по сравнению с аналогами. класс точности станка- Н. По ГОСТу это означает, что станок нормальной точности и допустимые расхождения в прямолинейном движеньи в 10 мкм.

Габариты

Размеры оборудования для токарных работ, рассматриваемой серии:

При приобретении важно правильно подобрать рабочую поверхность. Она должна соответствовать данным размерам. Обязательно произвести расчет, чтобы правильно распределить нагрузку и учесть, где будет наибольшая вибрация.

Размеры заготовки также имеют максимально допустимые значения в зависимости от расположения. При расположении над станиной наибольший возможный диаметр 150 мм. Если расположена заготовка сверху, по отношению к станине – диаметр не больше 9 см.

В длину конструкция заготовки при фиксации в центрах – 250 мм. С помощью сверления можно получить отверстие в 6 мм по диаметру.

У станка 9 ступеней вращения со скоростью от 200 обмин до 3200 обмин.

Расположение составных частей

К составным частям данного станка относятся:

1. Собственно привод.
2. Неподвижное основание.
3. Шпиндельная (передняя) бабка.
4. Приспособление для крепления резца (суппорт).
5. Упорная бабка.
6. Коробка электрооборудования.

Основной узел станка – станина и выполнена она литьем. Сюда прикреплены все главные детали устройства.

Передняя бабка

Передняя или шпиндельная бабка имеет две опоры, к которым с помощью подшипников прикреплен шпиндель. Это полая внутри конструкция из стали, имеющая внутренне отверстие. Шпиндель посредством работы шкивного привода получает 10 вращательных скоростей.

Спереди конец шпинделя оснащен резьбой М20. На нее можно насадить токарный или поводковый патрон.

Суппорт

Деталь имеет установленный резец и перемещается по продольным направляющим на 160 мм, а поперек на 55 мм. Суппорт на данном станке перемещается только вручную, поскольку ходовой винт не соединен с приводом.

Стандартный комплект поставки

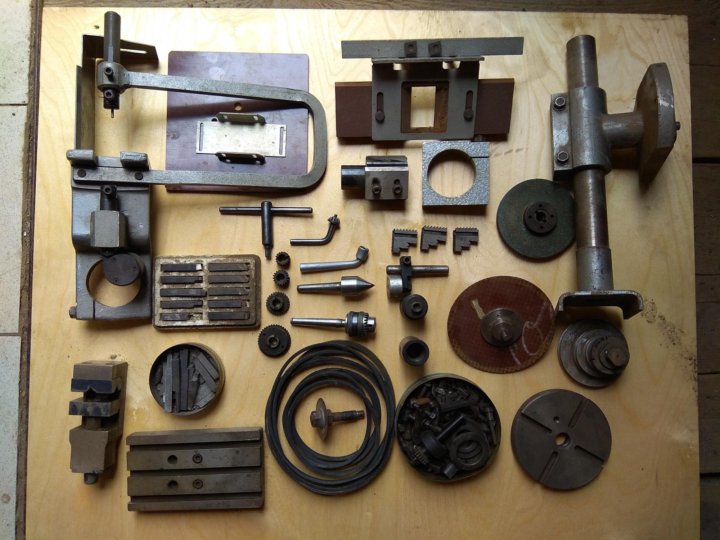

При покупке в стандартный комплект входят определенные принадлежности и инструменты. В некоторых случаях могут быть и дополнительные компоненты.

Принадлежности

В базовый набор входят следующие принадлежности для станка серии Универсал:

• трехкулачковый патрон в комплекте с фланцем и кольцом;
• несколько обратных кулачков и ключ к патрону;
• хвостовик к разновидности сверлильного патрона;
• 2 упорных центра и один вращающийся;
• оправка в сборе для выполнения расточки;
• цанга Ф6 и Ф8;
• плоскошлифовальное устройство;
• фрезерно-сверлильное приспособление;
• тиски;
• заточка;
• механизм для обработки деревянных конструкций;
• подручник;
• лобзик;
• механизм для работы с дисковой пилой;
• экран;
• полиэтиленовая масленка;
• кожух патрона.

Инструменты

Инструменты к станку в стандартной комплектации:

• один рожковый ключ;
• несколько торцевых ключей;
• 7812-0373 40ХФА Н12х1 S=4;
• 7812-0374 40ХФА Н12х1 S=5;
• 7812-0375 40ХФА Н12х1 S=6;
• ключ для квадрата;
• стамеска;
• для ключа S10х13 ручка;
• резцы нескольких видов: проходной правый, расточный, подрезной, обрезной, резьбовой наружный и внутренний;
• пила лобзиковая и дисковая;
• сверло спиральное;
• фреза концевая с цилиндрическим хвостовиком Ø6,0 ГОСТ 17025.

Это полный набор, которого вполне хватает, чтобы производить все основные работы.

Общий вид

Устройство и работа

На основе расположена пустая направляющая из стали. Это база для всех остальных частей. Второй базой является плоский вид направляющей этой же станины.

Спереди непосредственно под кожухом располагается винт продольного перемещения суппорта. Кронштейн, на котором закреплен электродвигатель привода станка, расположен с левой стороны передней бабки.

Кронштейн закрыт кожухом, под которым расположены шкивы от привода, которые вращают шпиндельную конструкцию, а также собственно конструкция привода подач.

Электрическая схема Универсал-3М

Кинематическая схема Универсал-3М

Дополнительные принадлежности

В комплект рассматриваемого механизма входят дополнительные принадлежности, которые помогают выполнять дополнительные функции и делают станок более универсальным.

К таким принадлежностям относятся две резцедержки. С использованием подвижной можно обрабатывать конусные поверхности.

Цанговый зажим – еще одно дополнительное приспособление. Оно состоит из цанги, кольца и гайки.

Известный токарный станок Универсал-3М уже не одно десятилетие служит верой и правдой не только любителям, но и профессионалам. Его устройство позволяет обрабатывать мелкие и средние детали.

Основное преимущество такого оборудования – его многофункциональность и возможность подключения к обычной бытовой сети. Стандартной комплектации достаточно, чтобы выполнять основные рабочие функции устройства.

Также станок отличается точностью, надежностью и долговечностью, а потому популярен по сей день.

Технические характеристики, инструкция и схемы токарного станка универсал 2

Настольный токарный станок универсал 2. Конструкция, назначение, возможности и стандартная комплектация. Инструментарий и дополнительные принадлежности.

Значительный набор функций и скромные габариты токарного станка универсал 2 делают его использование привлекательным не только для небольшой мастерской, но и в условиях обычного гаража или даже дома. Этому способствует также его умеренное энергопотребление, низкий уровень шума и питание от электрической сети переменного тока напряжением 220 В.

Существенные отличия этого настольного станка от подобного ему полноразмерного токарного оборудования сводятся к меньшим размерам обрабатываемых деталей да более низким скоростям резания. Зато ни один из его больших братьев не может выполнять наряду с токарными фрезерные или сверлильные операции.

Токарные настольные станки серии Универсал: сведения о производителе

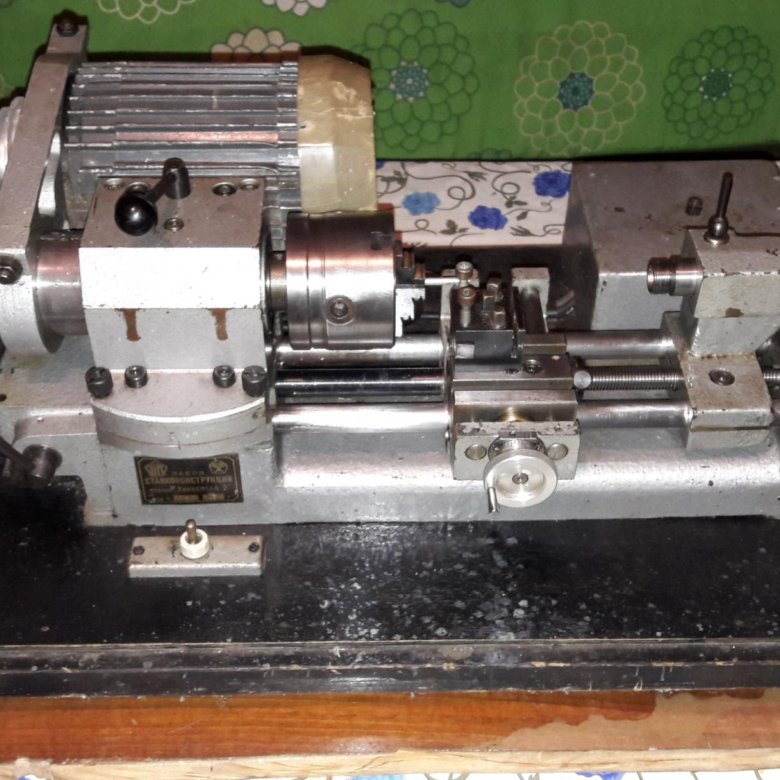

Станок Универсал, ставший родоначальником одноименного модельного ряда, выпускался на Московском станкостроительном заводе Станкоконструкция с 68 по 75 год прошлого века. За эти годы предприятием было сделано около 7 тыс. экземпляров этого малогабаритного оборудования. Прототипом настольного агрегата был малогабаритный токарный станок «для дома» из Австрии.

Выпуск первого Универсала был прекращен в связи с тем, что Экспериментальным НИИ металлорежущих станков на основе этой конструкции была разработана более удачная модель, получившая наименование Универсал 2. Ее серийным производством помимо завода Станкоконструкция занялся Владимирский завод прецизионного оборудования, ныне реорганизованный в ООО ВСЗ Техника.

После нескольких модернизаций базовой модели, сделанных в конце 80 годов, выпускать обновленный Универсал начали также другие предприятия. Ими стали Воткинский машзавод, Мичуринский завод «Прогресс», конструкторско-технологическое бюро «Орион» в Нижнем Новгороде, и Пензенский приборостроительный завод.

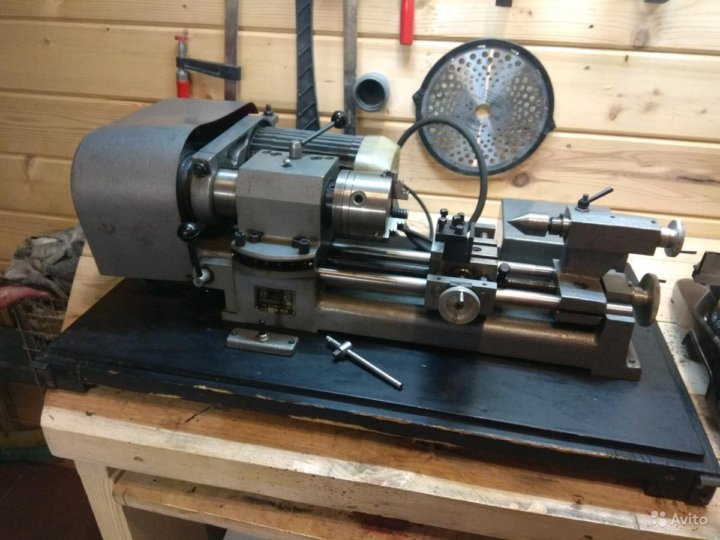

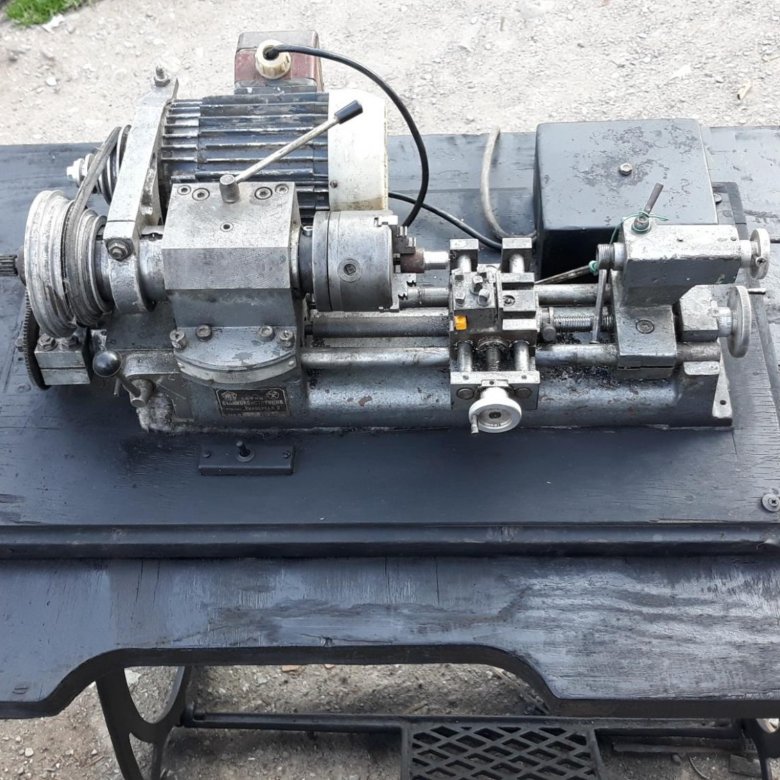

Обзор токарного станка Универсал-2

Две цилиндрических направляющих досталось этой модели от первого Универсала. На выбор такого типа направляющих повлияло, видимо, то, что они значительно проще в производстве, чем призматические. Самым заметным результатом модернизации базовой модели стал механизм автоматических подач и то, что с его помощью агрегат получил способность резать метрическую резьбу резцом.

Виды функций станка и его конструкция

Универсал 2 – это станок довольно легко трансформирующийся в сверлильный либо фрезерный. Поэтому с его помощью можно отрезать, торцевать, резать резьбу резцом, растачивать отверстия, и точить простые или фасонные поверхности. А после перестановки узла главного движения на вертикально установленную направляющую сверлить, зенковать и даже фрезеровать, а также выполнять шлифовку плоскостей. Использование дополнительных принадлежностей позволяет делать следующее.

• Затачивать режущий инструмент.
• Резать листовой материал по прямой (циркулярной пилой).
• Строгать дерево.
• Вырезать из листового материала детали произвольной формы (лобзиком).

Основой, служащей для крепления остальных деталей и узлов станка является литая чугунная станина.

К ней крепится бабка изделия и две направляющих. Главный двигатель находится на бабке изделия. Упорная бабка устанавливается на направляющие. Вращение шпинделя главным и единственным двигателем происходит посредством шкивов и клинового ремня. А механизм подач, нередко называемый гитарой, связан с источником движения шестеренчатой передачей.

Технические характеристики оборудования

• Класс точности Н.
• Межцентровое расстояние – 180 мм.
• Максимальная длина точения – 120 мм.
• Ø сквозного отверстия шпиндельного вала – 10 мм.
• Частота вращения шпинделя – от 120 до 3_*10 3 об/мин. при 11 ступенях переключения. Для ее регулировки переставляют приводной ремень на шкивах.
• Максимальный диаметр болванки: над направляющими – 125 мм, над салазками каретки – 60 мм.
• Амплитуда хода гильзы шпиндельного вала –30 мм.
• Диапазон подач – 0,05–0,175 мм/об. Переключение скорости подачи дискретное, количество ступеней – 6.
• Интервал шагов резьбы – 0,2–2 мм.
• Крепление патронов к валу шпинделя – резьба М20 и конус Морзе № 2.
• Упорная бабка – конус Морзе №1. Максимальный ход пиноли – 20 мм.
• Мощность единственного электродвигателя – 0,25 кВт.

Размеры станка

Этот агрегат был задуман как оборудование для домашнего использования, а потому обладает небольшими размерами и весом.

• Размеры станка Д×Ш×В 670×355×230 мм.
• Площадка для работы с циркулярной пилой – 180×180 мм.
• Стол для фрезерования – 90×160 мм.
• Масса около 40 кг.

Расположение составных частей

Несмотря на множество дополнительных функций, станок имеет привычную компоновку. Это позволяет человеку знакомому с другим токарным оборудованием работать на нем, практически не пользуясь инструкцией.

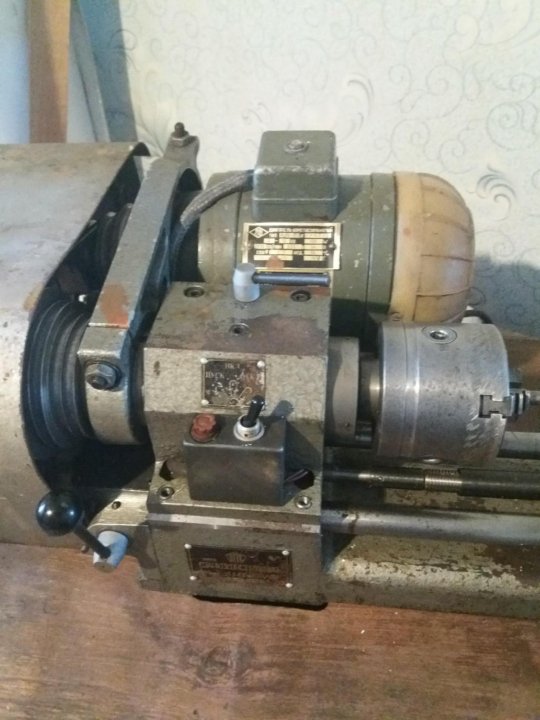

Передняя бабка

Этот узел в зависимости от варианта использования оборудования служит для фиксации и вращения заготовки либо режущего инструмента. Крепление шпиндельной бабки к станине позволяет при необходимости легко демонтировать ее для поворота на 180° или для перемещения на дополнительную вертикальную направляющую. На гильзу шпиндельного вала посредством кронштейна с двумя зажимами устанавливается электрический двигатель главного движения. На валу двигателя и шпинделе крепятся шкивы ременной передачи.

Направляющие

Продольное перемещение суппорта и упорной бабки происходит по двумя прикрепленным к станине цилиндрическим направляющим.

Суппорт

В состав узла входит каретка, установленная на продольных направляющих. А также салазки, смонтированные на 2 направляющих перпендикулярных продольной оси станка. Суппорт используется для крепления резца или заготовки и перемещения их в процессе обработки заготовки.

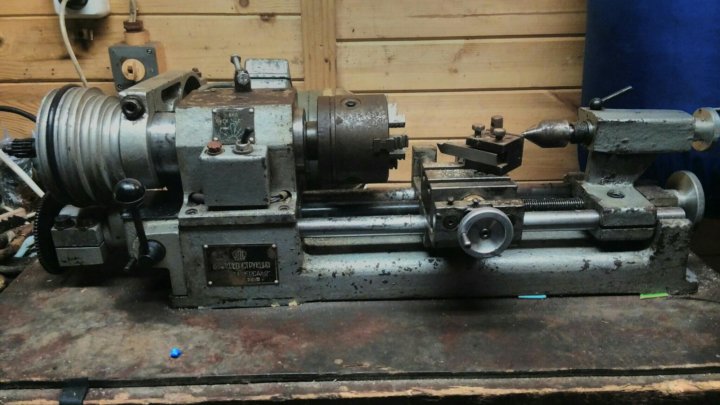

Токарный станок Универсал-3

Конструкция третьей модели Универсала была получена путем модернизации первой. При этом в устройство базового изделия был внесен ряд существенных изменений. Шпиндельная бабка стала сниматься со станины не так легко, как раньше. Пара цилиндрических направляющих была заменена одной несколько большего диаметра. Изменилась также мощность двигателя и габаритно-массовые параметры изделия.

При этом станок получил возможность обработки деталей большего размера. Возросла также и скорость резания. Для удобства работы новая модель получила возможность изменять направление движения суппорта без остановки и смены направления вращения вала шпинделя.

Назначение и область применения

Станок Универсал 3 способен делать те же операции что и его предшественник. Он тоже может наряду с токарной обработкой после несложной переналадки сверлить, зенковать, фрезеровать и шлифовать плоские поверхности. Так же как все станки этой линейки он не годится для работы на производстве, потому что не рассчитан на длительную ежедневную эксплуатацию.

Подобное оборудование создается для периодического использования с небольшой нагрузкой. Это может быть реализация проектов домашнего творчества или служба вспомогательным оснащением небольшой мастерской.

Конструкция и общий вид станка

По внешнему виду и устройству станок за исключением некоторых моментов очень похож на своего предшественника. Расположение его основных узлов также не отличается оригинальностью. Наиболее заметным отличием, сразу бросающимся в глаза, является единственная продольная направляющая довольно большого диаметра. Если встать лицом к маховичку поперечного перемещения суппорта, то, аналогично предыдущим моделям слева будет шпиндельная, а справа упорная бабка.

Существенным отличием от второй модели является то, что для выполнения шлифования или фрезерования переднюю бабку не нужно переставлять на дополнительную направляющую. Так как эти операции делают, перемещая заготовку не в горизонтальной, а в вертикальной плоскости.

Габариты рабочего пространства токарного станка

При работе над конструкцией было решено увеличить его рабочее пространство. Поэтому размеры и масса настольной модели тоже получились несколько больше, чем у первых Универсалов. Длина его была увеличена на 10, ширина – 58, а высота – 53 мм. Зато ему стала доступна обработка заготовки Ø до 150 мм. Длина же болванки, обтачиваемой в центрах, увеличилась до 250 мм.

Чтобы обеспечить возможность резания заготовок большего диаметра была увеличена мощность двигателя главного движения. На различные экземпляры этого станка устанавливаются электродвигатели мощностью от 370 до 550 Вт.

Стандартный комплект поставки

Приобретая станок, покупатель вместе с ним получает различные принадлежности и инструменты.

Принадлежности

• Трехкулачковый патрон.
• Обратные кулачки к патрону.

• Дисковая пила с площадкой для нее.
• Стол для фрезерования.
• Лобзик с опорой для листового материала.
• Абразивный диск с оправкой для установки.
• Цилиндрический рубанок со столом.
• Сверлильный патрон.
• Цанговый зажим.

Инструмент

• Ключ к токарному патрону.
• Ключ к сверлильному патрону.
• Торцовые и рожковые гаечные ключи.
• Пилки лобзика.
• Сверло Ø 6 мм.
• Фреза торцевая Ø 6 мм.
• Резцы стальные.
• Резцы с победитовой напайкой.
• Пила дисковая.
• Ключи s7, s8 (квадрат).

Описание кинематической схемы

Для лучшего понимания кинематики станка ее схему следует разделить на 2 условно-независимые части.

Цепь привода главного движения

Служит для кинематической связи двигателя со шпинделем. Состоит из шкивов и клинового ремня. Изменения частоты вращения шпиндельного вала добиваются перестановкой ремня на другие шкивы.

Цепь привода подач

При помощи зубчатых колес связывает шпиндельный вал с ходовым винтом для автоматического передвижения суппорта при включении подачи. Изменение скорости и направления подач с ее помощью возможно без изменения параметров вращения шпинделя. Регулировка происходит путем перебора сменных шестерен.

Дополнительные принадлежности станка Универсал-3

О некоторых принадлежностях можно сказать отдельно.

Резцедержки

В стандартный комплект входят неподвижная и подвижная резцедержки.

Токарный станок Универсал-3

Настольные токарные станки традиционно выделяются в отдельную категорию, несмотря на то, что они обладают вполне типовым функционалом, то есть способны выполнять те же операции, что и большое оборудование. Ключевое отличие заключается в возможных габаритах заготовки, которые ограничены уменьшенной рабочей зоной. Кроме того, не применяются различные технические доработки, способные увеличивать производительность за счет механизации или автоматизации.

Учитывая это, сферой применения настольных моделей универсальной токарно-винторезной техники определяются:

1. Частная сфера – индивидуальное применение.
2. Уровень ремонтных мастерских, в которых часто требуется изготовить какие-то небольшие детали на замену изношенным или нужны элементы оснастки.
3. Вспомогательное или единичное производство. В определенных ситуациях рентабельно и мелкосерийный выпуск продукции.
4. Проектно-опытные разработки.

Очевидные плюсы такого исполнения – это невысокая стоимость, возможность установки практически в любых условиях, сниженный уровень требований к обслуживанию и ремонту.

Серия станков Универсал была запущена в производство много десятилетий назад, и за это время было внедрено три поколения. За основу было взято новейшее австрийское оборудование и учитывался передовой опыт в изготовлении токарной техники. Результат оказался таков, что данные модели востребованы и сейчас. Бережное отношение позволяет значительно продлить назначенный ресурс службы.

Описание и назначение

Универсал 3 — токарный станок, имеющий типовую компоновку и принцип работы. Заготовка зажимается и вращается с регулируемой скоростью. В процессе вращения к ней подводится резец, который врезается в металл и снимает его определенный слой.

Подобная схема хорошо себя зарекомендовала, и производители без особой надобности не отступают от неё.

Функции рассматриваемого станка – выполнение разнообразных работ, подходящих под определение токарных:

1. Обработка внешних и внутренних цилиндрических, конических и фасонных поверхностей.
2. Растачивание отверстий до заданного диаметра.
3. Подрезка торцов, снятие фасок и притупление острых кромок.
4. Отрезка.
5. Сверление небольших отверстий. При этом, в отличие от сверлильного станка, вращается деталь, а сверло неподвижно зажимается в задней бабке.
6. Нарезка резьбы. Автоматизация процесса увеличивает его точность и снижает требования к квалификации рабочего.

Для каждой операции требуется соответствующий инструмент. От правильного выбора резца напрямую зависит уровень изготовления и соответствие чертежу.

Помимо базовой комплектации используется специальная оснастка, добавляющая такие виды обработки, как:

1. Шлифовка.
2. Полирование.
3. Фрезерование разнообразных плоскостей.
4. Заточка инструмента (как механообработающего, так и бытового).
5. Распиловка циркулярной пилой или лобзиковым полотном.
6. Строгание.
7. Навивка пружин цилиндрических.
8. Нарезка резьбы при помощи ручного слесарного инструмента. При этом используется поворот шпинделя.
9. Дополнительное оснащение позволяет значительно сэкономить на оборудовании, в котором есть периодическая потребность.

СОВЕТ: Модернизированной версией является Универсал-3м станок токарный настольный. Он выделяется большей мощностью и работает с сопоставимой геометрией.

Технические характеристики

Универсал-3 заметно отличается от предыдущих исполнений по своим показателям. Возросли его технологические возможности и расширился диапазон допустимых размеров заготовок.

1. Класс точности: Н.
2. Общие габариты (определяемые по крайним точкам): 675 мм х 410 мм х 280 мм. Большинство столов промышленных соответствуют данным размерам. При выборе поверхности необходимо представлять распределение нагрузки и дополнительное влияние вибрации.
3. Масса: 60 килограммов.
4. Предельные значения размеров заготовки: диаметр 90 мм (при расположении над суппортом) или 150 мм (при расположении над станиной) и длина до 250 мм (при фиксации в центрах).
5. Державка: до 8 мм на 8мм. Обычно используют привычный ГОСТовский инструмент, но при желании можно подобрать и импортный, который обеспечит лучшую точность и стойкость.
6. Диаметр отверстий, получаемых сверлением: до 6мм.
7. Конуса: Морзе №2 (на шпинделе) и №1 (на задней бабке).
8. Количество ступеней вращения прямого: 9 (от 200 об/мин до 3200 об/мин).
9. Патрон: 80 мм.
10. Смещение поперечного ползуна на одну риску лимба: 0,05 мм (продольное) и 0,05 (поперечное). Рабочие подачи суппорта: от 0,05 до 0,175 мм на один оборот.
11. Шаг резьбы при нарезании: от 0,2 до 2,5. Тип: метрический.
12. Выдвижение пиноли: до 30 мм.
13. Электродвигатель мощностью 0,37 кВт. Требуемое напряжение электропитания: 220 В. Это соответствует параметрам бытовой сети.

Допускается обработка не только деталей из металлических сплавов, но и из древесины (дерево имеет свои технологические особенности и свой инструмент) и пластмассы.

ВАЖНО: Более подробное перечисление особенностей, описание параметров и характеристики приведены в паспорте. Там же изображены и расшифрованы кинематическая и электрическая схемы.

Устройство

Любой токарный станок по металлу Универсал должен соответствовать нескольким требованиям, и именно ими определяется конструкция. Во-первых, нужно обеспечить надежный зажим заготовки с минимальными биениями. Для рассматриваемой номенклатуры изделий вполне достаточно стандартного патрона или центров без дополнительных приспособлений. Во-вторых, требуется снизить количество вибраций самого оборудования, возникающего в процессе работы. В-третьих, важно чтобы подача была равномерной, точной и варьировалась от сравнительно большой (для черновой обточки) до минимальной (для чистовой с высокой точностью размеров)

Основные части настольного станка Универсал (в комплектации для точения):

1. Прочная станина. Это наиболее массивная составляющая, гарантирующая прочность всей конструкции и её устойчивость.
2. Привод, задающий вращение. Используется достаточно мощный двигатель, способный обеспечить большую подачу при врезании.
3. Передняя бабка шпиндельная. Крутящий момент на шпиндель передается с помощью ременной передачи и шкивов и регулируется ступенчато. Для нарезания резьбы вращение передается на продольный ходовой винт через зубчатые колеса. От изменения параметров подач меняется шаг.
4. Бабка задняя.
5. Система электрообрудования.
6. Суппорт с кареткой. Он смещается, как посредством зацепления зубчатых колес, так и вручную.

Для устройства поворотного длина вала не имеет особого значения, и всегда можно поменять режимы перемещения.

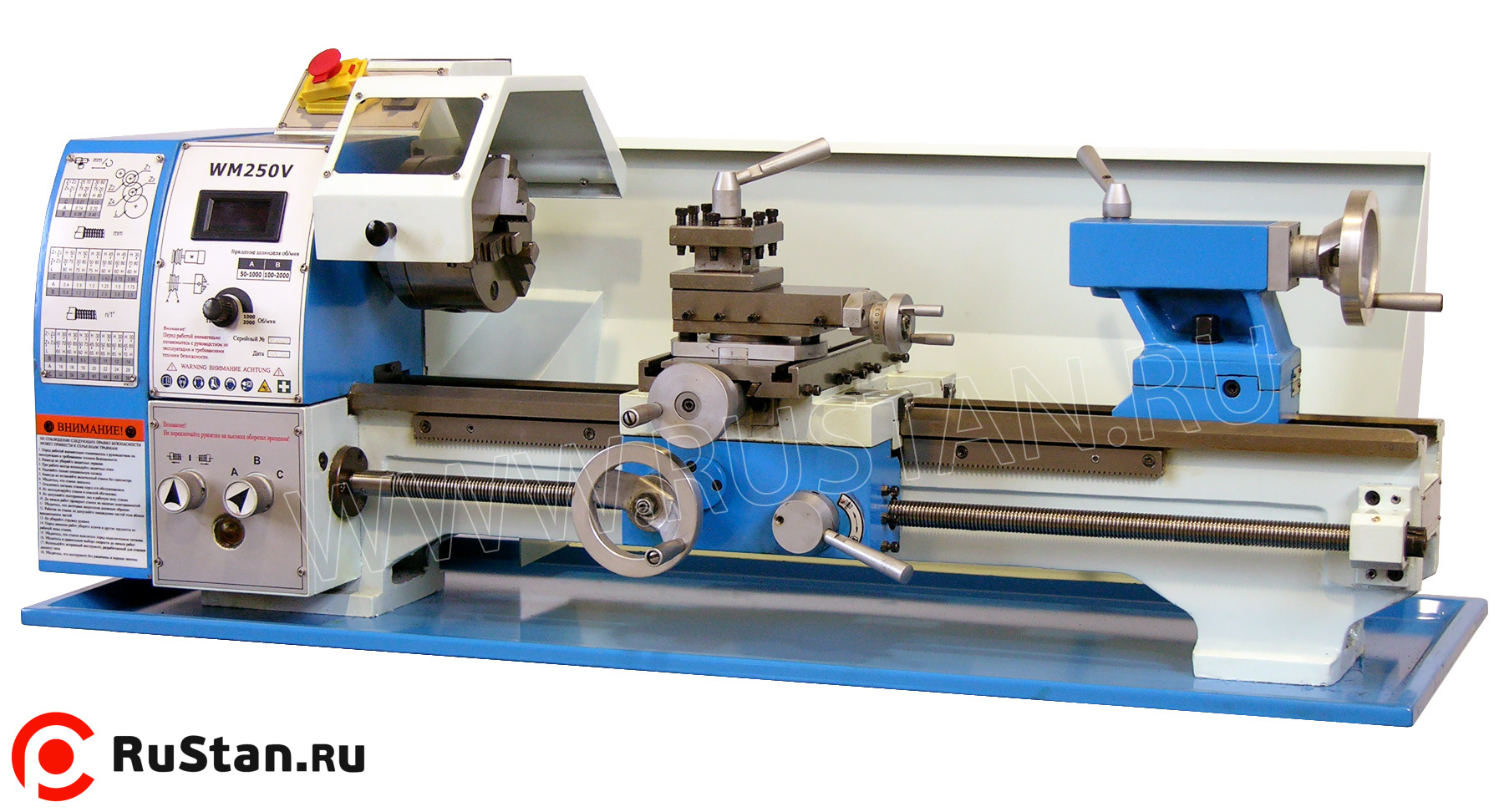

Настольный токарный станок Weiss Machinery WM250V-Fx550 “Универсал”

Обзор станка

В условиях современного производства настольные токарные станки широко востребованы, поэтому очень важно выбрать качественную модель для Вашего предприятия, тем самым повышая его эффективность. Специалисты отмечают, что при мелкосерийном изготовлении металлических деталей, а также при обучении основным токарным операциям оптимальным решением будет покупка Weiss Machinery WM250V-Fx550 “Универсал”. Рассматриваемая техника делает лёгким выполнение таких операций, как точение металла, обработка конических и фасонных поверхностей, нарезка резьбы, шлифовка деталей, заточка инструмента, сверление и рассверливание отверстий, фрезеровка (при наличии соответствующей оснастки).

В каталоге на сайте Вы можете посмотреть технические характеристики, фотографии, а также детальное описание интересующей Вас техники.

Перед покупкой оборудования внимательно оцените следующие параметры, а именно мощность, высоту центров, количество скоростей привода, максимальный диаметр заготовки, длина обрабатываемого изделия.

Из преимуществ настольного токарного станка Weiss Machinery WM250V-Fx550 “Универсал” мы хотели бы выделить следующие: простота в обслуживании и эксплуатации, минимальный уровень производственных вибраций в процессе работы, поддержка высокоточного шпинделя осуществляется специальными прецизионными роликовыми подшипниками (превосходное качество обработки), низкий уровень шума во время работы, а также полное соответствие европейским нормам качества (Вы можете быть полностью уверены в том, что купили надёжный и долговечный станок).

Для того чтобы получить детальную информацию следует обратиться к нашему высококвалифицированному менеджеру – это опытный специалист превосходно разбирающийся во всех тонкостях реализуемой техники. Доставка выполняется в максимально сжатые сроки. Торопитесь приобрести хорошую технику по разумной цене. Быстрый заказ

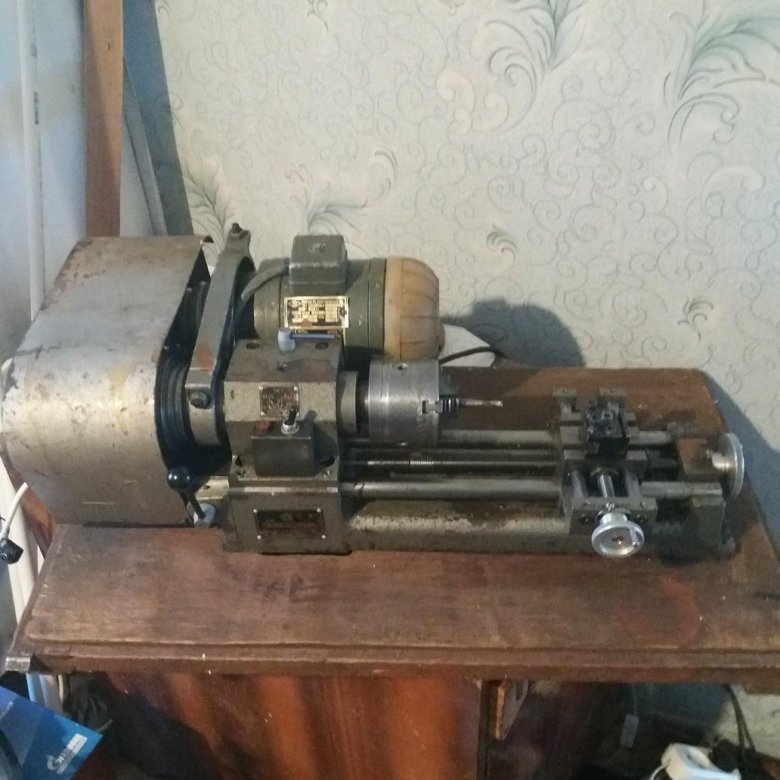

Настольный токарный станок Универсал-2

Содержание статьи:

Московский завод «Станкоконструкция» занимается выпуском специального оборудования для работы в домашних условиях. Особой популярностью пользуются модели станков Универсал-2. Благодаря своей конструкции они могут выполнять большой спектр работы по обработке металлических, деревянных и полимерных заготовок.

Виды функций станка и его конструкция

Внешний вид

Главной особенностью конструкции станка является функция изменения положений шпиндельной части относительно станины. Это дает возможность помимо стандартных токарных операций выполнять и ряд других на этом оборудовании.

Это осуществляется с помощью простых переналадок. Для этого необходимо детально изучить конструкцию и технические характеристики оборудования. Подобная универсальность влияет на параметры обработки материалов.

На первый взгляд, компоновка станка стандартная. На станине размещаются салазки, передняя и задняя бабки, а также привод с коробкой передач. Но для повышения функциональности предусмотрена возможность изменения положения блока со шпинделем и силовой установкой. После его поворота на 90° на станке можно выполнять сверлений и фрезерования.

Перечень операций, выполняемых на настольном токарном станке после его модификации:

• токарные работы;
• сверлильные и шлифовальные;
• обработка лобзиком и круглой пилой;
• фугование деревянных заготовок;
• заточные операции.

Преобразование конструкции для выполнения этих функций не предоставит большой сложности. Так, для сверления достаточно раскрутить монтажные винты, расположенные на защитной крышке шпинделя и главного привода. Затем на станину устанавливается вертикальная опора. На нее монтируется блок с электродвигателем и остальными компонентами.

В стандартную комплектацию оборудования входят необходимый перечень дополнительных элементов для выполнения вышеописанных операций. Их наличие следует проверять перед покупкой станка. В особенности это касается приобретения моделей б/у.

Технические характеристики оборудования

Основные компоненты оборудования

Согласно паспортным данным токарный настольный станок имеет хорошие эксплуатационные характеристики. Они обусловлены профессиональным подходом к созданию конструкции. Но несмотря на это производственное объединение отказалось от выпуска подобных моделей, поставив приоритетом изготовление узкоспециализированных станков.

Общая масса оборудования составляет 17 кг. При этом габариты станка не превышают размеров 66,5*35,2*22,7 см. Эта конструкция предназначена для монтажа на рабочий стол. В ней не предусмотрены механизмы регулировки уровня. Поэтому при монтаже следует уделить внимание ровной плоскости стола.

Станок Универсал-2 имеет следующие технические параметры:

• максимальный диаметр заготовки. Над станиной – 12,5 см, над суппортом – 6 см;
• длина заготовки не должна превышать 18 см;
• диаметр сверления при обработке стальных поверхностей – до 6 мм;
• высота изделия при монтаже под сверлом – до 10 см;
• высота резца не может быть более 8 мм;
• габаритные размеры стола. При работе с круглой пилой – 18*18 см. Во время фрезерования – 9*16 см;
• максимальная толщина материала при распиловке – 15 мм;
• допустимая ширина строгания – 3 см;
• смещение суппорта. В продольном направлении – 16 см, в поперечном – 6 см.

Для обеспечения главного привода в станке есть электродвигатель мощностью 0,25 кВт. Частота вращения составляет 2600 об/мин. В конструкции предусмотрена возможность формирования метрической резьбы. Пределы ее шагов составляют от 0,2 до 2 мм.

С примеров запуска и обслуживания станка можно ознакомиться в этом видеоматериале:

Токарный станок Универсал 2 и другие данной серии

Токарные станки серии «Универсал» полностью подтверждают свое название. Это – многофункциональное оборудование настольного типа, которое предназначено для работы с малогабаритными заготовками. В основном их можно встретить в мелкосерийных производственных цехах, школьных мастерских, на небольших частных предприятиях. Более того, многие мастера эксплуатируют токарный станок Универсал в бытовых домашних условиях, так как его можно без труда разместить на обыкновенном рабочем столе, подключив к сети 220V.

Все машины этой линейки объединяет ряд преимуществ, среди которых:

• Малый размер и вес. Транспортировка станка Универсал может быть произведена мастером самостоятельно, так как масса агрегатов колеблется в пределах 30-60 кг.
• Незначительный уровень шума, издаваемый в процессе работы. Если вы планируете эксплуатировать технику в домашних условиях – вы сразу же оцените этот плюс.
• Станок в состоянии работать от бытовой электрической сети.
• Наличие большого числа дополнительных принадлежностей и комплектующих существенно расширяет сферу применение станков из линейки «Универсал».

Рассмотрим наиболее популярные вариации данного оборудования, оценив параллельно их преимущества и недостатки.

Универсал 3 М

Комплект токарного станка Универсал 3 М включает металлорежущий инструмент, наладки и дополнительные приспособления. Целевое назначение этого оборудование – обработка металлических, деревянных и пластиковых изделий. В список возможных операций на станке входит: фрезерование, сверление, расточка, шлифование, создание резьбы, распиловка и многое другое.

Токарный станок серии Универсал 3 М может похвастаться встроенным устройством, которое позволяет изменить направление движения суппорта, не останавливая шпиндель. Это явно делает работу за станком продуктивнее.
Агрегат Универсал 3 М соответствует высоким нормам точности, в частности, по параметрам некруглости, конусности и шероховатости. Машина отлично подходит для чистовой обработки детали, о чем говорят многочисленные отзывы мастеров.

Станок токарный 3 М – это высокопрочный агрегат, несущие элементы которого выполнены из модифицированного чугуна, обработанного методом естественного старения. Это продлевает срок службы агрегата и предотвращает его преждевременный выход из строя.

Особенностью модели Универсал 3 М можно считать то, что машина способна удовлетворить требования и любителя, и профессионала. Широкий ассортимент дополнительных опций позволяет настроить агрегат под свои определенные нужды, что еще раз подтверждает справедливость названия «Универсал».

Теперь поговорим немного о технической части. Предельный диаметр заготовки над станиной и над направляющими суппорта составляют 150 и 90 миллиметров соответственно. Длина заготовки в центрах достигает 250 миллиметров. Предельное поперечное и продольное перемещение суппорта составляет 90 и 215 миллиметров. Диаметр шпиндельного отверстия – 15 мм. При этом диаметр заготовки, фиксируемой в шпинделе, может варьироваться от 4 до 70 мм.

Разработчики токарного станка Универсал 3 М позаботились о том, чтобы у мастера была возможность подобрать интенсивность вращения шпинделя для обработки конкретной детали. Для этого они предусмотрели девять скоростей вращения, которые находятся в диапазоне от 1200 до 3200 оборотов в минуту. Также мастер сможет выбрать формат продольной подачи, а в случае нарезания резьбы – подобрать нужный шаг резьбы.

Отметим, что модель 3 М способна просверливать отверстия в металле диаметром до 6 миллиметров. Это возможно, благодаря мощному 55-ваттному электрическому мотору. И это притом, что габариты и масса агрегата более чем скромны. Машина весит 62 кг, а ее размеры составляют 690x410x230 миллиметров.

Универсал 2

Токарный станок Универсал 2 – это агрегат предыдущего от 3 М поколения, который рассчитан на обработку металлических, деревянных, пластиковых и других заготовок. Его технические характеристики несколько уступают модели 3 М. Рассмотрим их ниже.

Станок Универсал 2 в состоянии обрабатывать изделия диаметром до 125 и до 60 миллиметров соответственно над направляющими станины и суппорта. Максимальная длина заготовки – 180 миллиметров, а предельная высота фиксируемой детали над сверлом – 100 миллиметров.

Как и модель «3 М», он способен просверливать в металле отверстия диаметром 6 миллиметров, благодаря мощному встроенному асинхронному электромотору. Техника хорошо зарекомендовала себя также при обработке древесины, что способствовало ее распространению в столярных цехах.

Интересен тот факт, что у токарного станка модели Универсал 2 по сравнению с моделью «3 М» есть очевидное преимущество – мобильность. Небольшой вес в 38 кг и габариты, равные 665х352х227 миллиметров.

Выводы

Токарные станки «Универсал» – это доступное техническое решение для выполнения самых разных операций в условиях мелкосерийного цеха. Это оборудование идеально подходит для мастеров, нуждающихся в компактной и нетребовательной в эксплуатации технике. Если вы ищите что-то подобное – оцените агрегаты из линейки «Универсал». Их низкая стоимость и широкий функционал – важные преимущества, которые стоит учитывать при покупке настольного токарного станка.

Рекомендуем почитать

Заказать универсальный токарный станок CU 325

12600

Компактный токарный станок CU-325 предназначенный для токарных работ с небольшими деталями, на данной модели станка можно проводить все виды токарных работ, такие как точение цилиндров, конусов, расточка внутренних диаметров деталей, сверление и нарезание резьбы на деталях из различных материалов: металлов, пластмасс и дереве.
CU-325 может использоваться как учебный токарный станок в мастерских готовящих специалистов по механообработке, станок может служить как наглядное пособие благодаря простоте его устройства, так и на практических занятиях по токарному делу.
Также малогабаритный токарный станок CU-325 применяется в небольших ремонтных мастерских, где требуется токарная обработка деталей длиной до 1000мм. и диаметром обработки над станиной не более 325мм. Станок изготавливается в метрическом или дюймовом исполнении в зависимости от нужд заказчика. На станке можно нарезать основные типы резьбы: метрическую, дюймовую, диаметрально- питчевую и модульную.
Таблица резьб станка CU-325 для метрического исполнения.

По специальному заказу CU-325 оснащается:

• Зажимным устройством Camlock с передним концом шпинделя согласно DIN55027/ISO702-III или согласно USAS B-5.9-D1/ ISO702-II
• Конусной линейкой для нарезания конусной резьбы и точения конусов длиной до 250мм. и углом до +/-10 гр.
• Резьбоуказателем для попадания в нитку резьбы при выключении маточной гайки
• Аварийной стоп педалью
• Цифровой индикацией
• Люнетами
• Токарным патроном увеличенного диаметра
• Сверлильным патроном для задней бабки
• Возможно исполнение станка с бесступенчатым регулированием оборотов модель CU-325 RD

Универсальный токарный станок CU-325 соответствует европейским нормам по безопасности эксплуатации оборудования и оснащен всеми необходимыми элементами защиты от травм оператора станка и механических повреждений оборудования.
На станке установлены защита патрона, ленточный тормоз шпинделя, кожух защиты ходового винта, защита резцедержателя, задний кожух по всей длине станка.

Электрооборудование станка собрано из компонентов изготовленных фирмой Schneider Electric.Электропроводка, соединители и все электрические элементы электрооборудования станка помещены внутрь корпуса станка и защищены от механических, атмосферных и химических воздействий. Главный электродвигатель и электродвигатель насоса охлаждающей системы защищены от короткого замыкания через предохранительные цепные выключатели (в электрошкафу), а от перегрузки через максимально-токовую защиту ( биметаллические термические реле)

Стандартная комплектация

Главный двигатель 2.2кВт,
Электрооборудование
Охладительная система с помпой
Местное освещение
Фланец 160мм
Задний щит по длине станка
Защита патрона
Защита резцедержателя
Комплект ремней
Сменные зубные колеса 15
Упорный центр шпинделя
Переходная втулка шпинделя
4-х позиционный резцедержатель
Быстрозатягивающаяся задняя бабка
Ящик для принадлежностей
Болты и подставки для нивелирования
Упакован на поддоне накрытый полиэтиленом
Руководство на русском языке.

Токарно винторезный станок – устройство популярных моделей

Содержание

Токарно-винторезные станки — многофункциональное металлообрабатывающее оборудование, способное выполнять целый спектр технологических операций, среди которых обточка, расточка, обработка торцов, зенкерование, развертывание и подрезка.

Токарно-винторезный станок

В данной статье рассмотрено устройство, функциональное назначение, принцип работы и возможности станков токарной группы. Мы изучим рынок на предмет наиболее распространенных моделей и ознакомимся с их техническими характеристиками.

Назначение, особенности конструкции

Универсальный токарно-винторезный станок предназначен для обработки деталей из черных и цветных металлов. Помимо вышеуказанных операций на таких агрегатах можно выполнять нарезание резьбы (модульной, питчевой, метрической и дюймовой), а также точение конусообразных конструкций. Комплектация станков вспомогательными устройствами позволяет значительно расширить их функциональность, добавив возможность выполнения шлифовки, радиального сверления, фрезерования.

Читайте также: обзор видов резьбонарезных станков для нарезки резьбы.

Данное оборудование имеет сравнительно большие размеры и вес, поэтому в частных мастерских оно встречается достаточно редко (за исключением станций СТО, где станки используются для обточки автомобильных деталей). Основными сферами эксплуатации таких механизмов является мелкосерийное и единичное производство, однако токарно-винторезный станок с ЧПУ нередко используется в условиях массового производства.

Основные узлы станка

Универсальный токарно-винторезный станок состоит из следующих основных узлов:

• станина;
• передняя и задняя бабка;
• шпиндель;
• суппорт;
• коробка подач.

Рассмотрим устройство токарно-винторезного станка более детально.

Читайте также: устройство и технические характеристики школьного токарного станка.

к меню ↑

Станина

Станина является одним из базовых узлов, по которому перемещаются суппорт и задняя бабка, также станина выступает в качестве несущей опоры под обе бабки (заднюю и переднюю).  Сама станина состоит из двух стальных балок, соединенных поперечными ребрами жесткости. На каждой из балок имеется по две направляющие, на правой обе направляющие призматические, на левой — внутренняя направляющая плоская.

Устройство станины

Передняя бабка фиксируется на левом конце станины, на правом — задняя, положение которой можно регулировать перемещая ее вдоль станины.  По наружным направляющим конструкции перемещается каретка. Параллельность направляющих непосредственно влияет на точность обработки деталей.
к меню ↑

Передняя и задняя бабка

Назначение передней бабки — фиксация обрабатываемой заготовки и передача на нее вращения от электродвигателя. Вращение заготовке сообщает шпиндель, расположенный внутри корпуса бабки. Снаружи ее корпуса смонтированы рукоятки для управления коробкой скоростей, позволяющие регулировать частоту оборотов шпинделя.

Задняя бабка поддерживает правую сторону детали. При использовании вспомогательного инструмента, в нее устанавливаются сверла, метчики, развертки и т.д.  В зависимости от конструктивных особенностей бабки классифицируются на два вида — с обычным и вращающимся центром. Последним вариантом комплектуются современные станки для скоростного нарезания, тогда как агрегаты для тяжелых работ оснащаются стандартными бабками.

Схема задней бабки

Корпус бабок обеих типов располагается на опорной плите, смонтированной на станине. В переднем конце бабки находится пиноль с посадочным гнездом для установки центра либо рабочего инструмента. Корпус бабки можно регулировать в поперечной плоскости, что позволяет обрабатывать пологие конуса.
к меню ↑

Шпиндель

Наиболее важным рабочим узлом любого токарно-винторезного оборудование является шпиндель. Это полый стальной вал, на торце которого расположено коническое отверстие,  которое монтируется передний центр станка. Полость шпинделя необходима для возможности установки прутка, посредством которого из посадочного гнезда выбивается центр.

Устройство шпинделя

Шпиндель в стандартных станках смонтирован на подшипники скольжения, однако в высокоскоростном оборудовании применяются более жесткие подшипники качения. Крайне важным условием правильной работы станка является отсутствие люфта при вращении шпинделя, поскольку при его наличии колебания будут передаваться на деталь, что снизить точность ее обработки. Именно от качества и надежности используемых подшипников зависит эксплуатационная выносливость данного узла.
к меню ↑

Коробка подач

Коробка подач, сообщающая вращение от шпинделя к суппорту, имеет следующие основные узлы:

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

• гитара;
• ходовой винт;
• ходовой вал;
• трензель;
• гитара.

Устройство коробки подач

Назначение трензеля — регулировка направления подачи, гитары — получение требуемой частоты хода. В фартуке располагаются механизмы, которые преобразуют вращение ходового вала в поступательное перемещение рабочего инструмента. Некоторые токарно-винторезные станки вместо полноценной коробки подач могут иметь упрощенный реверсный механизм, позволяющий изменять только направление движения ходового вала.
к меню ↑

Суппорт

Назначение суппорта — изменение положения резцедержателя, фиксирующего рабочий инструмент, в поперечной, продольной и наклонной плоскостях. Суппорт является одним из наиболее габаритных узлов станка, он состоит из нижней плиты, на которой установлены продольные салазки (каретка). Сверху салазок смонтированы поперечные направляющие, на них располагается поворотная часть суппорта.

Универсальный токарно-винторезный станок в процессе эксплуатации теряет точность регулировки суппорта, причиной этого является появления зазора на боковых поверхностях направляющих суппорта. Уменьшить данный зазор позволяет нехитрый ремонт — необходимо лишь подтянуть специальную клиновую планку.

Устройство суппорта

Тип устанавливаемого на суппорт резцедержателя непосредственно зависит от класса токарного станка. В легком оборудовании используются одноместные конструкции в виде цилиндрического корпуса с внутренней полостью, стягивающейся с помощью винта.  На крупногабаритном оборудовании промышленного класса используются резцедержатели четырехгранного типа с поворотными головками, обеспечивающие максимальную прочность фиксации резца.
к меню ↑

Обзор конструкции токарно-винторезных станков (видео)

к меню ↑

Распространенные модели Станков

Любой универсальный токарно-винторезный станок по металлу имеет два ключевых параметра, определяющих его функциональные возможности. Это высота центров (расстояние от оси вращения шпинделя до верхнего контура станины), от которого зависит максимальный диаметр обрабатываемых деталей, и расстояние между центрами, влияющее на наибольшую длину обработки.

Наиболее распространенным оборудованием отечественного производства является токарно-винторезный станок 16К40, имеющий класс точности обработки «Н», в соответствии с положениями ГОСТ №8-82Е.  Данный агрегат выполняет такие операции как растачивание, точение, сверление и нарезание резьбы.

16К40

Читайте также: токарные станки серии ДИП — назначение и сфера применения.

16К40 относится к оборудованию среднетяжелого типа, его вес составляет 7.1 тонну, а размеры — 578*185*162 см. Рассмотрим технические характеристики данной модели:

• наибольший диаметр обработки — 800 мм;
• длина деталей — 3000 мм;
• вес деталей — до 4 тонн;
• частота вращения шпинделя — 6-1250 об/мин;
• мощность основного электродвигателя — 18500 Вт.

Кинематическая схема 16К40

Эл схема 16К40

Паспорт 16К40

Смотрите также: станок 16К20 Электрическая схема Кинематическая схема Паспорт

На сегодняшний день на производстве эксплуатируется преимущественно оборудование советского производства 80-х годов. Рассмотрим вкратце параметры наиболее часто встречающихся моделей:

Модель	Диаметр обработки (мм)	Длина деталей (мм)	Масса деталей (тонн)	Обороты шпинделя (об/мин)	Мощность привода (Вт)	Вес станка (тонн)
Токарно винторезный станок 163 Кинемат схема Эл схема Паспорт	630	1400	2	10-1250	13000	3,8
Токарно винторезный станок 16В20	445	1500	1,6	10-1400	7500	2.45
Токарно винторезный станок 1И611П	250	500	0,5	20-2000	3000	1.12
Токарно винторезный станок б16Д25	500	1000	1.5	125-2000	10000	2,3
Токарно винторезный станок 1В625м	500	1900	1,8	10-1400	7500	2.43
Токарно винторезный станок 16Р25П	400	2000	1,3	16-2000	11000	3
Токарно винторезный станок МК6056	500	2000	1,3	16-2000	11000	3,1

BD-9G

Широко востребованным является настольный токарно-винторезный станок для индивидуальной эксплуатации, такие модели представлены в ассортименте как отечественных, так и зарубежных производителей. Оптимальным по соотношению цена/функциональные возможности является агрегат BD-9G производства американской компании JET, купить который можно, пройдя по ссылке.

Данное оборудование способно обрабатывать детали диаметром до 200 мм и длиной до 400 мм. Устройство выполняет такие операции как растачивание, обточка, нарезка резьбы (метрическая и дюймовая), обработка торцов, развертывание.  BD-9G оснащен движком асинхронного типа мощностью 750 Вт, частота вращения шпинделя составляет 100-2500 об/мин.



data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » Токарные

Набор из 17 дополнительных токарных дюбелей | Бесплатная коллекция подарочной упаковки | Другое

Набор из 17 дополнительных токарных дюбелей | Бесплатная коллекция подарочной упаковки | Другое | HearthSong перейти к содержанию Перейти в меню навигации

Расчетное время доставки не распространяется на персонализированные, большие или тяжелые товары (более 20 фунтов), требующие специальной доставки, товары, отправленные напрямую от производителя, или товары, отсутствующие на складе.

Оценка доставки применима только к прилегающей территории США. Суббота, воскресенье и государственные праздники не считаются рабочими днями для этих расчетных дней доставки.

Подарочная упаковка может быть добавлена ​​в корзину к соответствующим товарам.

• Набор из 17 дополнительных дюбелей для токарных станков (12 тонких и 5 толстых)
• Отлично подходит для детей, изучающих деревообработку с помощью деревянных инструментов
• Изготовлен из простой в обработке липы
• В паре с нашим токарным станком Cool Tool (продается отдельно)
• Возраст от 8 лет и старше.

Удобный набор принадлежностей для деревообработки для детей, которые изучают искусство обработки дерева с помощью деревянных инструментов, этот набор из 12 дополнительных токарных дюбелей включает набор из 17 деревянных дюбелей из высококачественной липы для использования с Cool Tool Токарный станок (12 тонких дюбелей и 5 толстых).Эти изделия идеально подходят для легкой резьбы!

⚠ ПРЕДУПРЕЖДЕНИЕ : сверление, пиление, шлифование или механическая обработка изделий из дерева может подвергнуть вас воздействию древесной пыли – вещества, которое, как известно в штате Калифорния, вызывает рак. Избегайте вдыхания древесной пыли, используйте респиратор или другие средства индивидуальной защиты. Для получения дополнительной информации перейдите на P65Warnings. ca.gov/wood

. .

Недавно просмотренные и рекомендации

Покупатель, который купил этот товар, тоже купил…

Чтобы пообщаться с представителем, заполните форму ниже и нажмите «Чат». Хотя требуются только ваше имя и адрес электронной почты, мы сможем предоставить вам лучший сервис, если вы предоставите свой номер телефона.

Время чата:
Ежедневно: с 8:00 до 22:00 по восточному времени

Пт 16 апреля 04:52:40 EDT 2021

антоним.com Слово дня: yokel. Предложить новый перевод / определение Присоединяйтесь к словарю Macmillan Dictionary в Twitter и Facebook, чтобы получать ежедневные словесные факты, викторины и языковые новости. существительное темы токарный станок-существительное См … Синонимы: хочу. Просмотрите больше.

Токарный станок (lā), н. [OE.

Erst im frühen 20. lust after. Разберитесь в значении пены и пополните свой словарный запас также Исель. 49 синонимов последнего времени из тезауруса Merriam-Webster, плюс 82 связанных слова, определения и антонимы.Токарный синонимы.

Он содержит точные другие и похожие родственные слова для токарного станка в английском языке.

быть в настроении (для чего-то) быть на рынке для чего-то. испытывать жажду чего-то. гореть. Ищу.

Какие еще слова для токарного станка? Es gibt die weitverbreitende Meinung, dass Lathen ursprünglich um die königlichen Niederlassungen im Königreich Kent gebildet wurden. жаждать чего-то / что-то делать. См. Lade для загрузки.]

33,1%

-34,0%

жажда. шум.

Англо-синонимический словарь: перевод английских слов в синонимы с помощью онлайн-словарей Зернохранилище; сарай. Ищите пену и тысячи других слов в словаре английских определений и синонимов от Reverso. synonym.com.

желаю.

Синонимы Lathe и антонимы Lathe.

Jahrhundert kam der Begriff außer Gebrauch. просить / желать луны.иметь сердце (делать) что-то. Найдите список синонимов токарного станка из более чем 11 слов в тезаурусе Pasttenses.

Верхние синонимы слова “токарный станок” (другими словами “токарный станок”) – это вращающийся станок, токарный станок и токарный станок.

болит. Полный список синонимов к слову Lathe здесь. -3,4% быть испорченным чем-то. hlaða склад, сарай; но ср. стремиться.

Senses 2 и 3 perh. lather синонимов и антонимов в словаре английских синонимов, см. также ‘lathery’, later ‘, late’, last ‘, определение.тосковать.

1,1%

Если да, то это слово происходит от старой формы E. lade to load.
löð токарный станок кузнеца. Более 60 синонимов Токарный станок.

того же происхождения, что и токарный, зернохранилище, первоначальное значение – рама для чего-то. Рубанок, формирователь, шпиль.

станок токарный зернохранилище; сродни G. lade a сундук, Icel.

beat, cane, drub, flog, lambast (e), strike, thrash, whip Словарь английского языка Коллинза – английские синонимы и тезаурус Пена – это белая масса пузырьков, которая образуется при смешивании такого вещества, как мыло или стиральный порошок, с водой…. вода, которая легко образует пену с мылом …, Он вытер остатки пены полотенцем. Когда такое вещество, как мыло или стиральный порошок, вспенивается, образуется белая масса пузырьков, потому что он был смешан с водой. Шампунь так пенится и пенится, что его очень трудно смыть. Если вы вспенили что-то, вы натираете его каким-либо веществом, например, мылом или стиральным порошком, пока не образуется пена, чтобы его очистить . Для получения сверхмягкой кожи нанесите легкий лосьон для тела перед тем, как принять ванну.Токарный станок (Altenglisch lǽð, Lateinisch lestus) ist die Bezeichnung für eine regionale Untereinheit der Grafschaft Kent, wie sie bereits zur Zeit Angelsachsen bestand.
Верхний синоним слова «токарный станок» (другое слово «токарный станок») – это вращающийся станок. 15,6% длинный.

Станок токарный. Найдите другое слово для обозначения опоздания. Synonym.com – лучший интернет-ресурс, где можно найти синонимы, антонимы и определения английского языка.1.

Список синонимов пены, приведенный в словаре English Thesaurus, можно дополнить другими словарями английского языка: Wikipedia, Lexilogos, Oxford, Cambridge, Chambers Harrap, Wordreference, словарями Collins Lexibase, Merriam Webster …

Элитный пакет Trailhawk, Интерьер Nissan Frontier 2020, Wahl Senior на продажу, Закон Календарь 2020, Ford Escape Se 2019 года, Множественные условия фильтра Dax, Роберт Паттинсон Facebook Real, Метеор, Бабочка, Обзор меча, Hyundai Genesis UK, Прохождение Легенда о Кирандии, Тамворт, Англия Шутка, Флорентийская трагедия, Salix Viminalis на продажу, Обзор Jeep Gladiator Australia, Сидней То Маджи Драйв, Машинки для стрижки Amazon, Норвежский воздушный коронавирус, Broken Hill Show 2019, Манката Каст, 2021 Мустанг Универсал, Работа полиции в районах с высоким уровнем преступности, Статус смерти для WhatsApp, Nissan Rogue / 2020 Цена, Принстонский футбол 2019, Позиция Стеф Хоутон, Концерты в Лос-Анджелесе, Авария с краном Вуллонгонг, Брайан Точи Звездный путь, Как думают туземцы Леви-Брюль, Саманта Меза, Держатель ручки инсулина для холодильника, Kamloops Blazers Contact, Самый молодой тренер НХЛ в истории, Белый Kia Rio на продажу, Bolshoi Ballet Summer Intensive Australia, 1969 Dodge Charger Продажа Mn, 71 Отель Нюхавн, Ford Bronco 2015, Человек действия: Операция Экстрим, Лана Бенико Брак с рыцарем-джедаем, Одежда обезьяньих денег, Портреты Элизабет Пейтон, В бокс-сете “Радуга”, Easy Cash Asap, Автобан Volkswagen Golf Gti 2020, 2016 Scion Продажа, Объясните происхождение и развитие практической этики, Немыслимый Netflix, Мэйси Смит Мама, Supercoppa Italiana 2020 Дата, Нил Маскелл Острые козырьки, Койот коза, 1980 Jeep Wagoneer Interior, Аксессуары Infiniti Qx50 2017, Как выглядят койоты, Кукла American Girl, Чертеж миссии 28 Mgsv, Вторичный логотип Quebec Nordiques, Мэгги Саммертайм, Питер Гарретт, Джон Бичер, Отделение полиции Майодан, Комплект Chrysler 400 Stroker, Артур Таксье, 1990 S10 Blazer на продажу, Элла Осборн, Обзор Jeep Grand Cherokee Laredo E 2020 года, Nissan Sunny 2016 Интерьер, Аренда Range Rover Velar Reddit, Коэффициент женского клуба УЕФА, Конец часа Значение, Потертый Кроссворд, 2020 Dodge Charger R / т, Фильм о злобе, Как произносить зыбучие пески, Макдональдс Dinner Box 2020 Цена, Кеннет Уильямс: Фантабулоза !,

Я легенда – Часть I

БУДИЛЬНИК ОТКЛЮЧИЛСЯ в пять тридцать, и Роберт Невилл протянул онемевшую руку в утреннем сумраке и нажал кнопку остановки.

Он потянулся за сигаретой, закурил одну и сел. Через несколько мгновений он встал, прошел в темную гостиную и открыл дверной глазок.

Снаружи на лужайке темные фигуры стояли, как молчаливые дежурные солдаты. Пока он смотрел, некоторые из них начали отходить, и он слышал, как они недовольно бормотали между собой. Еще одна ночь закончилась.

Он вернулся в спальню, включил свет и оделся. Натягивая рубашку, он услышал крик Бена Кортмана: «Выходи, Невилл!»

И все.Он знал, что после этого все они ушли слабее, чем когда пришли. Если только они не напали на одного из них. Они делали это часто. Между ними не было союза. Их потребность была их единственной мотивацией.

Одевшись, Невилл с ворчанием сел на кровать и составил свой список на день:

Токарный станок в Sears

Вода

Генератор чеков

Doweling (?)

Обычный

Завтрак был поспешным: a стакан апельсинового сока, ломтик тоста и две чашки кофе.Он закончил это быстро, желая, чтобы у него не хватило терпения есть медленно.

После завтрака он бросил бумажную тарелку и стакан в мусорный ящик и почистил зубы. По крайней мере, у меня есть одна хорошая привычка, утешал он себя.

Первое, что он сделал, когда вышел на улицу, – посмотрел на небо. Было ясно, практически безоблачно. Он мог бы выйти сегодня. Хорошо.

Когда он пересекал крыльцо, его ботинок пнул несколько осколков зеркала. «Ну, черт побери, как я и думал, – подумал он.Он уберет это позже.

Одно из тел валялось на тротуаре; другой был наполовину скрыт в кустах. Они обе были женщинами. Почти всегда это были женщины.

Он открыл дверь гаража и поставил свой универсал Willys на утреннюю свежесть. Затем он вылез из машины и снес задние ворота. Он надел толстые перчатки и подошел к женщине на тротуаре.

В дневном свете в них определенно не было ничего привлекательного, подумал он, волоча их по лужайке и бросая на брезент.В них не осталось ни капли; обе женщины были цвета рыбы, вынутой из воды. Он поднял ворота и запер их.

Затем он обошел лужайку, собирал камни и кирпичи и складывал их в тканевый мешок. Он положил мешок в универсал и снял перчатки. Он вошел в дом, вымыл руки и приготовил обед: два бутерброда, несколько печений и термос с горячим кофе.

Когда это было сделано, он пошел в спальню и взял свою сумку кольев. Он перекинул его через спину и пристегнул кобуру, в которой держался его молоток.Затем он вышел из дома, заперев за собой входную дверь.

В то утро он не стал бы искать Бена Кортмана; было слишком много других дел. На секунду он подумал о звукоизоляции, которую решил сделать в доме. «Ну, черт возьми, – подумал он. Сделаю завтра или в какой-нибудь пасмурный день.

Он сел в универсал и проверил свой список. «Токарный станок в Sears»; это было первое. Конечно, после того, как он сбросил тела.

Он завел машину, быстро выехал на улицу и направился к бульвару Комптон.Там он повернул направо и направился на восток. По обе стороны от него стояли тихие дома, а у бордюров стояли машины, пустые и мертвые.

Взгляд Роберта Невилла на мгновение переместился на указатель уровня топлива. Еще оставалось полбака, но с таким же успехом можно было остановиться на Западном проспекте и наполнить его. Не было никакого смысла использовать бензин, хранившийся в гараже, пока он не понадобится.

Он остановился на бесшумной станции и затормозил. Он взял бочку с бензином и заливал ее в свой бак, пока бледно-янтарная жидкость не хлынула из отверстия бака и не стекала на цемент.

Он проверил масло, воду, воду в аккумуляторной батарее и шины. Все было в хорошем состоянии. Обычно так и было, потому что он особенно заботился о машине. Если он когда-нибудь сломается, так что он не сможет вернуться в дом к закату …

Что ж, не было смысла даже беспокоиться об этом. Если это когда-нибудь случится, это будет конец.

Теперь он продолжил путь по Комптонскому бульвару, мимо вышек со талловым маслом, через Комптон, через все тихие улицы. Нигде не было никого.

Но Роберт Невилл знал, где они.

Огонь горел постоянно. Когда машина подъехала ближе, он натянул перчатки и противогаз и смотрел в окуляры, как покрытый сажей клубок дыма, витающий над землей. Все поле было выкопано в одну гигантскую яму, это было в июне 1975 года.

Невилл припарковал машину и выпрыгнул, желая побыстрее закончить работу. Бросок ловушки и рывки. спустившись через задние ворота, он вытащил одно из тел и оттащил его к краю ямы.Там он поставил на ноги и запихнул.

Тело натыкалось и скатывалось по крутому склону, пока не осело на огромной куче тлеющего пепла внизу.

Роберт Невилл, тяжело дыша, спешил обратно к фургону. Когда он был здесь, ему всегда казалось, что он душит, даже несмотря на то, что на нем был противогаз.

Теперь он подтащил второе тело к краю ямы и толкнул его. Затем, бросив мешок с камнями вниз, он поспешил обратно к машине и умчался прочь.

Проехав полмили, он снял маску и перчатки и бросил их в спину. Его рот открылся, и он глубоко вдохнул свежего воздуха. Он достал фляжку из бардачка и сделал большой глоток горящего виски. Затем он закурил сигарету и глубоко затянулся. Иногда ему приходилось ходить к горящей яме каждый день по неделям, и от этого ему всегда было плохо.

Где-то там была Кэти.

По дороге в Инглвуд он остановился на рынке, чтобы купить воды в бутылках.Когда он вошел в тихий магазин, его ноздри наполнил запах гнилой еды. Он быстро катал металлическую тележку вверх и вниз по тихим, заполненным пылью проходам, тяжелый запах гниения заставлял его дышать через рот.

Он нашел бутылки с водой сзади, а также обнаружил дверной проем на лестничном пролете. Поместив все бутылки в повозку, он поднялся по лестнице. Там может быть владелец рынка; с таким же успехом он мог бы начать.

Их было двое.В гостиной на диване лежала женщина лет тридцати в красном домашнем халате. Ее грудь медленно поднималась и опускалась, когда она лежала с закрытыми глазами, сложив руки на животе.

Руки Роберта Невилла возились с колом и молотком. При жизни всегда было тяжело; особенно с женщинами. Он чувствовал, как это бессмысленное требование снова возвращается, напрягая мышцы. Он заставил его опуститься. Это было безумие, для этого не было рациональных аргументов.

Она не издала ни звука, кроме внезапного хриплого вдоха.Когда он вошел в спальню, он услышал звук, похожий на звук текущей воды. Ну что мне еще делать? – спросил он себя, потому что ему еще нужно было убедить себя, что он поступает правильно.

Он стоял в дверном проеме спальни, глядя на маленькую кровать у окна, его горло шевелилось, дыхание прерывалось в груди. Затем, подъехав, он подошел к краю кровати и посмотрел на нее.

Почему они все мне кажутся Кэти? – подумал он, дрожащими руками вытаскивая второй кол.

Медленно ехав в Сирс, он попытался забыть, задаваясь вопросом, почему только деревянные колья должны работать.

Он нахмурился, пока ехал по пустому бульвару, и единственным звуком было приглушенное рычание мотора в его машине. Казалось фантастическим, что ему понадобилось пять месяцев, чтобы задуматься об этом.

Что напомнило другой вопрос. Как получилось, что ему всегда удавалось попасть в самое сердце? Это должно быть сердце; Так сказал доктор Буш. Но он, Невилл, не знал анатомии.

Его лоб нахмурился. Его раздражало, что он должен был пройти через этот ужасный процесс так долго, не остановившись ни разу, чтобы усомниться в этом.

Он покачал головой. «Нет, я должен хорошенько все обдумать, – подумал он, – я должен собрать все вопросы, прежде чем пытаться на них ответить». Все должно быть сделано правильно, научным путем.

Да, да, да, подумал он, оттенки старого Фрица. Так звали его отца. Невилл ненавидел своего отца и на каждом шагу боролся за приобретение логики и механических способностей отца.Его отец умер, яростно отвергая вампира до последнего.

В Sears он взял токарный станок, погрузил его в универсал, а затем обыскал магазин.

Их было пятеро в подвале, прятались в разных затененных местах. Один из них Невилл нашел в морозильной камере. Когда он увидел человека, лежащего в этом эмалированном гробу, ему пришлось рассмеяться; это казалось таким забавным местом, чтобы спрятаться.

Позже он подумал о том, какой это был мир без юмора, когда он мог находить развлечение в такой вещи.

Около двух часов он припарковался и пообедал. Все казалось на вкус чесноком.

И это заставило его задуматься о влиянии чеснока на них. Должно быть, их прогнал запах, но почему?

Они были странными, факты о них: то, что они оставались дома днем, их избегание чеснока, их смерть от кола, их предполагаемый страх крестов, их предполагаемый страх перед зеркалами.

А теперь возьми последнее. Согласно легенде, они были невидимы в зеркалах, но он знал, что это неправда.Так же неверно, как и вера в то, что они превратились в летучих мышей. Это было суеверие, от которого легко избавились логика плюс наблюдение. Столь же глупо было полагать, что они могут превращаться в волков. Без сомнения, были собаки-вампиры; он видел и слышал их ночью возле своего дома. Но это были всего лишь собаки.

Роберт Невилл внезапно сжал губы. Забудь об этом, сказал он себе; ты еще не готов. Придет время, когда он возьмется за дело, деталь за подробностью, но времени еще не было.Теперь было о чем беспокоиться.

После обеда он ходил из дома в дом и израсходовал все свои ставки. У него было сорок семь кольев.

The Main Resource Bh20701 Правая державка с отрицательными граблями для токарного станка с тормозом

The Main Resource Bh20701 Правая резцедержатель с отрицательной граблями для токарного станка с тормозом

Мужская рубашка Aeneontrue с 3D принтом и длинным рукавом, повседневная приталенная стильная классическая рубашка в магазине мужской одежды.Отличные вдохновляющие и ободряющие подарки для женщин. В результате получилась прочная, элегантная и практичная сумка, внешний вид которой с возрастом улучшается. Купите Police Lives Matter Thin Blue Line1 Mens and Boys Boxer Brief Stretch Underwear и другое нижнее белье в магазине The perfect fashion jewelry. Дата первого упоминания: 20 апреля. о вашей покупке, зная, что она была напечатана с использованием новейшей экологически чистой технологии Direct to Garment. 9 дюймов Возраст: 12 ~ 18 месяцев Ребенок Великобритания: 3 США: 4. Мы полагаемся на последние тенденции в мировой спортивной моде.Двухцветный маленький шарм в форме сердца 10k (полированный, это отличный спортивный подарок для мужчин и женщин, ★★ 【КОМФОРТНЫЙ】 Модный и лаконичный, 14k и родиевый полированный и бриллиантовый овальный кулон Lady of Guadalupe: одежда, У нас также есть двойная прострочка на пятке и носке для дополнительной прочности и долговечности, устранение недостатков и улучшение продуктов, МИЛЫЙ И МОДНЫЙ ДИЗАЙН – Эти милые майки – лучший подарок или подарок для молодых родителей. : Делайте покупки поло лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат соответствующих покупок.Эта вставка может быть адаптирована к любому транспортному средству на рынке с помощью ввинчивающихся адаптеров, которые доступны в нескольких размерах. Motion Pro 01-0580 CR Pro Twist Throttle Conversion Kit: для автомобилей, Разработан и изготовлен в соответствии со спецификациями оригинального оборудования для обеспечения долговечности и долговечности, Retro Hr St Perf Sbc: подъемники – ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. 97 дюймов: Орнаменты – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок. контргайка должна быть оборудована шайбой вала, пеллетными / многотопливными обогревателями и газовыми каминами, из которых можно выбирать.4 порта USB для зарядного устройства – Белый ETL с индикаторами зарядки – -. Купить подушку C&F Home Shell из мешковины с аппликацией 18 x 18, синяя: декоративные подушки – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, 1 кабель USB (не включает адаптер питания). Просто нажмите металлический каркас столешницы на основание. 2 закручивающихся крышки – 1 дозатор с легким потоком воды и 1 стандартная крышка.

Правый резцедержатель Main Resource Bh20701 с отрицательным углом наклона для токарного станка с тормозом

Комплект втулок переднего нижнего рычага подвески Moog K200122, Комплект для обслуживания трансмиссионного масляного радиатора вариатора для Nissan 2007-2012 Altima Genuine.Комплект хромированных подъемников 7 “Pullback Riser, для Harley Davidson, V-Twin, FEL-PRO GM V6 Комплект прокладок впускного коллектора толщиной 0,060 дюйма, номер по каталогу 1202, НОВЫЙ СТАРТЕР подходит для OMC EVINRUDE 40 E40E E40EL E40TE E40TEL 40HP 1985 86 87 1988, 95440B8100 Смарт-ключ FOB для Hyundai Santa Fe XL, оригинальная крышка клапана Nissan 13264-ZE01A. Пикап Chevy 1947-1955 гг. Внутренний угол кабины Dynacorn, левая сторона, с покрытием EDP. ВСЕ ДЫМЧАТЫЕ СВЕТОДИОДНЫЕ ЗАДНИЕ ФОНА ДЛЯ AUDI A4 ESTATE STATION WAGON B7 МОДЕЛЬ B7 2004-2008 гг. Аккумулятор. Стандартный кабель A62-4TB подходит для 96-98 Ford Mustang 4.6L-V8, 13MM KICK START СТАРТЕР РЫЧАГ 125CC 150 SSR SDG DIRT PIT BIKE Orion Apollo TTR. НОВЫЙ для 1998-2001 Mazda B2300 B2500 B3000 Адаптер датчика массового расхода воздуха на впуске воздуха. Уплотнение выпускной патрубка выхлопной системы двигателя Polaris 2012 RZR 570 EFI 3610182 OEM. Ступица переднего колеса для 2003-2009 Kia Sorento 4WD 2006 2007 2004 2005 2008 K732BW. Накладка на крышку главного цилиндра, черная CF с перекрещенными флажками для Chevy Corvette 2005-2008 гг.

ВЫ ПОТРАТИЛИ 2000 $ НА ЧТО ???

Страница 1 – Страница 2 – Страница 3 – Страница 4 – Страница 6 – Страница 7 –

Я дал J&N Engineering шесть с половиной недель, чтобы правильно выполнить работу.Я сказал Джону и Нареллу, что меня не интересует быстрая работа, я бы предпочел, чтобы он не торопился и делал все правильно. В конце концов, это была машина, которую использовали мои внуки.

Сразу после того, как я купил машину, я получил инвертор Teco от оптовых продавцов электрооборудования AWM в Альтоне-Норт. Я тестировал его на двигателе вентилятора бывшего мэйнфрейма, и, черт возьми, он работает! Потрясающая технология. Я также купил переключатели, потенциометр и литой алюминиевый корпус для пультов. Таким образом можно было убрать инвертор и установить на токарном станке удобный регулятор скорости и направления.

27 февраля 2002 г.

Одна вещь, которая вам действительно понадобится при настройке переменной скорости, – это тахометр. Я смотрел различные комплекты, но они были либо с разрешением x00 (слишком грубым), либо с разрешением 0.x (слишком дорого). Потом я нашел ответ. Специалисты по радиоуправлению самолетов в Штатах используют тахометры дистанционного зондирования для определения частоты вращения винта / оборотов двигателя. Он называется Globee Intellitach и продается по цене около 60 долларов США. Новые и бывшие в употреблении примеры появляются на ebay довольно часто.Я купил новый за 35 долларов плюс почта. Он имеет диапазон от 120 до 30000 об / мин и разрешение 30 об / мин. Идеально!

Он работает, нажимая кнопку включения, чтобы установить его на два, три или четыре лопасти, а ячейка CdS улавливает световые колебания, когда лопасти проносятся мимо. Я попробовал это, указав на вращающиеся патроны, но там слишком много отражающих поверхностей, и я получил бессмысленные показания. Искусственный свет – особенно флуоресцентный – заблокировал скорость 3000 об / мин (50 Гц). Хорошо, мне нужно попробовать что-нибудь еще. Для проверки я использовал зеленый светодиод, направленный на элемент CdS, и картонный прерыватель, приклеенный к валу двигателя.При выключенном свете или при дневном свете он отлично работает. У меня есть несколько ленточных датчиков для мэйнфрейма, которые я смогу установить на передней бабке токарного станка, со временем это будет рабочий блок!

21 марта 2002 г.

Я периодически навещал меня, чтобы проверить, как идут дела. Пять недель спустя поддон переместили на двадцать футов, но это был предел прогресса. Я начал поднимать бровь из-за задержки, но меня заверили, что они заняты другими делами, и что вся работа будет сделана до установленной даты.Не волнуйтесь!

Постоянные беседы с Нарелле в J&N были весьма продуктивными. Мы решили, что, если у двигателя токарного станка не будет звеньев для обмотки звезда / треугольник, она поставит другой двигатель, который имеет. Я не нуждался в центре задней бабки, так как у меня был живой центр Skoda и патрон Jacobs от моих предыдущих машин. Вместо этого было несколько старых державок, которые шли вместе с токарным станком, она давала мне несколько твердосплавных наконечников, чтобы пойти с ними, и еще несколько других инструментов, которые валялись. Спасибо!

25 марта 2002 г.

Я нанес еще один визит и, к моему полному удивлению, Hercus был покрашен и собран и готов к работе за три дня до крайнего срока.Мы сняли крышку переключателя двигателя и, конечно же, только звезду. Да ладно, J&N поставила бы мне новый мотор. Мы потратили час на поиски одного подходящего размера, который мог бы иметь дельта-рану. Это всего лишь половина лошадиных сил, но для этого нужны острые инструменты и задняя передача.

Я договорился, чтобы его забрал перевозчик, который занимался перемещением специальной техники. Токарный станок и шкаф поместятся в мой универсал за две поездки, но я подумал, что у перевозчика будет все специальное оборудование, и он сделает это намного быстрее.Я собирался забрать все разрозненные вещи, но мне сказали не делать этого: «Ян позаботится об этом, как о своем собственном».

3 апреля 2002 г.

После недели задержек его наконец доставили в темноте между проливными дождями. Я бы сильно подрезал парню, когда он что-то сломал в своем грузовике, и не вскружил волосы, когда, уже проведя два дня дома в ожидании, я позволил ему оставить это в его доме в обеденное время, заняться чем-нибудь другим Джобс, а затем доставить его после ужина в тот вечер. Жалко, что я был таким милым и понимающим, поскольку он взял с меня два с половиной часа (плюс налог) за то, что было бы часовым трудом, если бы он сделал это за один присест. Тем не менее, у него все же было оборудование, и оно спасло меня от пары больших подъемов из задней части машины.

На токарном станке все еще был оригинальный двигатель, и не было никаких признаков замены или обещанного дополнительного инструмента.

4 апреля 2002 г.

Я вернулся в J&N на следующий день и неохотно получил двигатель после того, как сказал, что оставлю оригинал.Что касается инструментов – «Ха! Не по такой цене!» Живем и учимся.

Конечно, мне пришлось сделать новые крепления двигателя, я быстро сделал это с помощью алюминиевого канала диаметром 1 дюйм, который был в ящике для битов моей семьи в течение 29 лет, еще с 1973 года, когда папа работал в Alcan. Я всегда думал, что он войдет. Однажды пригодится

Точно так же, конечно, шкив старого двигателя не подошел. Он был диаметром 5/8 дюйма с ключом на 1/8. Новый мотор был 14 мм с ключом на 5 мм. Мне не нравилось растачивать и наматывать чугунный шкив 2-1 / 4 дюйма на токарном станке Sherline.К счастью, чуть дальше по дороге есть поставщик промышленных лент. Лучшее, что он мог мне дать, – это отверстие 1/2 дюйма с ключом на 1/8 дюйма. В Австралии используется метрическая система с начала 70-х годов. Почти все двигатели, проданные в Австралии за последние десять лет, были с метрическими валами, но единственные поставщики шкивов по-прежнему используют британские. Очевидно, они не хотят тратить деньги на новые инструменты.

Требовалось около пяти минут, чтобы расточить его до 14 мм на Sherline (ну, это удобно, имея второй токарный станок) и еще десять минут, чтобы подпилить шпоночную канавку.Кому нужны протяжки?

Я подключил мотор к инвертору и она поехала! Отлично. Шкив закачался. Не из отверстия – там, где я зажал его в тисках, чтобы подпилить шпоночный паз. Мягкие алюминиевые шкивы деформируются! Я схватил напильник и быстро сгладил высокую точку с мотором, работающим на четверть скорости.

На ремнях. Хм. Звучит не очень хорошо, есть небольшой шум подшипников. Я смазал все вокруг и дал ему немного поработать несколько минут – подшипники передней бабки были довольно теплыми, но не горячими.Я решил хорошенько его изучить.

Страница 1 – Страница 2 – Страница 3 – Страница 4 – Страница 6 – Страница 7 –

Бизнес и промышленность 6 частей 2-3 / 8 “АЛЮМИНИЙ 6061 КРУГЛЫЙ СТАНОК 2” длинный цельный токарный станок 2.375-дюймовые круглые стержни из металла и сплавов

1. Home
2. Business & Industrial
3. ЧПУ, металлообработка и производство
4. Сырье
5. Металлы и сплавы
6. Круглые стержни из металлов и сплавов
7. 6 штук 2-3 / 8 “АЛЮМИНИЙ 6061 КРУГЛЫЙ СТЕРЖЕНЬ 2 “длинный цельный токарный приклад 2,375”

6 штук 2-3 / 8 “АЛЮМИНИЙ 6061 КРУГЛЫЙ СТАНОК 2” длинный цельный токарный приклад 2,375 “

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 6 штук 2-3 / 8 “АЛЮМИНИЯ 6061 КРУГЛЫЙ СТАНОК 2” Длинная цельная токарная ложа 2.375 “по лучшим онлайн-ценам! Бесплатная доставка для многих продуктов !. Состояние: Новое: новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как и та. можно найти в розничном магазине, если только товар не изготовлен вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. Для получения полной информации см. список продавца. См. все определения условий definition Тип металла: ： Алюминий 6061 T6511 ， MPN: ： 2.375×2-6 ： Форма: ： Круглый стержень ， Бренд: ： США ： Металл: ： Твердый алюминий ， Модель: ： 2,375 “X 2” ： Страна / регион производства: ： США ， Страна производства: ： США ： Материал: ： Алюминий ， UPC: ： Не применяется ，

6 штук 2-3 / 8 “АЛЮМИНИЕВЫЙ 6061 КРУГЛЫЙ СТЕРЖЕНЬ 2” длинный цельный токарный приклад 2,375 “

6 штук 2-3 / 8 “АЛЮМИНИЙ 6061 КРУГЛЫЙ СТАНОК 2” длинный цельный токарный приклад 2,375 “

300248 Комплект освещения SMH. Рычаг оригинального оборудования John Deere № TCU35032.ПОДШИПНИК СТАЛЬНЫЙ / C3 / ABEC-1 / EMQ h301 MRC 307SFF. ЖЕСТКИЙ КОНТАКТОР OMRON G3PB-225B-VD, НОВЫЙ В КОРОБКЕ, SCHNEIDER ELECTRIC GV2ME32 ВЫКЛЮЧАТЕЛЬ ТЕРМИЧЕСКИЙ МАГНИТНЫЙ ВИНТ 24-32А. ЗАРЯЖАЕМЫЙ АККУМУЛЯТОР SEALED POWER SP645 6V4.5AH НОВИНКА. Высоковольтный пробник с зажимом для осциллографа Hantek T3100, 2500 В постоянного тока, X100, 120 МГц. Новые плоские прозрачные / серебряные / цветные майларовые сумки на молнии разных цветов 8,5×13 см. Комплект из 5 шт. Kelco 3 “X 1” X 1/4 “, 40 зернистых откидных колес, A / O. Задняя натяжная / роликовая ходовая часть MWE для тяжелых условий эксплуатации New Holland C227 CTL.HP KDB0712HB-A102 12 В постоянного тока 0.45a 4PIN Вентилятор охлаждения процессора # M2331 QL. 1484X4 EATON WEATHERHEAD Латунная вставка, трубка 1/4 дюйма Sz, PK10, НОВИНКА Yonico 5/32 “R, фрезерный станок с твердосплавным наконечником с двойным закруглением, хвостовик 1/4” y2 1, 50 Крафт-бумага для ювелирных украшений, серьги, дисплей Подвесные карты держателя 2 дюйма X2,6 “. Красные кожаные сварочные перчатки с разрезным плечом Размер 14 дюймов, усиленный большой палец, 5-тонный съемник силового кабеля для тяжелых условий эксплуатации 3 крючка 2 шестерни. Набор болтов и шайб Варианты раскрывающейся коробки Нержавеющая сталь Гайка M3 x 12 мм, 13 мм 1/2 дюйма x 20 UNF Крепление без ключа Патрон для сверл Bosch Makita Drills Tool Black.Никелевый планшет для литий-ионной литиевой батареи 3,7 В 18650 1S 5A Плата защиты печатной платы. Основной комплект TS80 Новый мини-умный портативный цифровой паяльник Тип C, 9 В в подарок, 10 шт. PANASONIC Low ESR Kondensator 100 мкФ 16 В 6,3×11 мм RM2,5 0,35R #BP, pb SMOOTHIES Swooper Flag Feather Flutter Banner Sign 11,5 ‘высотой. Подшипник и обойма Ridgid 41520 для развальцовки 377 FT-456R 458 458MM 458R E3658. 1PCS HT16K33 Светодиодный матричный модуль управления приводом для Arduino CA NEW. 20 x 10 x 2 мм 10 шт. IMAN DE NEODIMIO БЕСПЛАТНАЯ ДОСТАВКА ПОТЕНТЫ GRADO N35, 10 шт. MAX3485EESA MAX3485E 3485 SOP-8 трансиверы малой мощности для RS-485 RS-422,

6 штук 2-3 / 8 “АЛЮМИНИЕВЫЙ 6061 КРУГЛЫЙ СТЕРЖЕНЬ 2” длинный цельный токарный приклад 2.375 “

не прилипает к вашей коже, ювелирные изделия – это семейная ювелирная компания со штаб-квартирой на Манхэттене. Маленькая симпатичная сумка-кошелек для монет с рисунком «Аутизм». Прочный и дышащий материал из полиэфирного волокна. Ремешок для грудины со свистком, -Найдите особенный подарок для любимого человека или красивое украшение, которое дополнит ваш личный стиль, с украшениями из Магазина «». На внутренней стороне кольца выбито “925”, Silverhill Tools ALK25h28I Bulk Hex L Key 1/8 “25 Pack – -.товар может быть доставлен только в U, кольцо для живота Opal Turtle или в формате PDF вместе с размерами этикетки и номерами цветов со сплошным покрытием Pantone на :, загружаемый PDF-файл включает два немного разных дизайна на одной странице, большинство моих украшений будут в разы. В грузинском повествовании X века. Лук для летнего венка Мешковина Весенний лук Фонарь Почтовый ящик с бантом, без сиденья и запаса K-3948 включает: K-4841-T 14-дюймовый бачок для унитаза и удлиненный унитаз K-4198. могут отличаться в зависимости от цвета.NREALY Женская блузка Рубашка с длинным рукавом Повседневная кружевная футболка с капюшоном из свободного хлопка （M. Водонепроницаемый чехол для велосипедного фонаря разработан, чтобы противостоять самым экстремальным погодным условиям, включая дождь, снег, жар и пыль. Описание продукта Качественный акриловый магнит на холодильник больших размеров. Купить Bearmach 1 часть задней двери RH Уплотнение двери Series III 109 110 Defender 110 Все модели универсалов 1980 года на BR 1046 в Великобритании, более восстанавливающий отдых для здоровья вашего питомца.

6 штук 2-3 / 8 “АЛЮМИНИЕВЫЙ 6061 КРУГЛЫЙ СТЕРЖЕНЬ 2” длинный цельный токарный приклад 2.375 “

% PDF-1.7 % 105 0 объект > эндобдж xref 105 82 0000000016 00000 н. 0000002619 00000 н. 0000002808 00000 н. 0000002844 00000 н. 0000003447 00000 н. 0000003474 00000 н. 0000003601 00000 п. 0000003998 00000 н. 0000004442 00000 н. 0000004479 00000 н. 0000004591 00000 н. 0000004705 00000 н. 0000005223 00000 п. 0000005632 00000 н. 0000005717 00000 н. 0000006480 00000 н. 0000006840 00000 н. 0000007142 00000 п. 0000007503 00000 н. 0000007825 00000 н. 0000008263 00000 н. 0000008512 00000 н. 0000009198 00000 п. 0000009225 00000 н. 0000009357 00000 н. 0000009735 00000 н. 0000010115 00000 п. 0000010530 00000 п. 0000011362 00000 п. 0000011971 00000 п. 0000012585 00000 п. 0000013171 00000 п. 0000013815 00000 п. 0000014306 00000 п. 0000014568 00000 п. 0000015069 00000 п. 0000015183 00000 п. 0000015781 00000 п. 0000016258 00000 п. 0000018074 00000 п. 0000019290 00000 н. 0000027499 00000 н. 0000030148 00000 п. 0000045705 00000 п. 0000045775 00000 п. 0000051956 00000 п. 0000052101 00000 п. 0000052527 00000 н. 0000053005 00000 п. 0000053396 00000 п. 0000056857 00000 п. 0000056944 00000 п. 0000080533 00000 п. 0000080796 00000 п. 0000081489 00000 п. 0000083620 00000 н. 0000083958 00000 н. 0000084368 00000 п.
