ТВ-6 Станок токарно-винторезный учебный. Схемы, описание, характеристики

Сведения о производителе учебного токарно-винторезного станка ТВ-6

Производитель токарно-винторезного станка модели ТВ-6 — Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

• НС-16 — станок сверлильный настольный Ø 16
• НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
• НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
• СНВШ — станок сверлильный настольный Ø 16
• СНВШ-2 — станок сверлильный настольный Ø 16
• ТВ-4
  — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
• ТВ-6
  — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
• ТВ-6М
  — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
• ТВ-7
  — станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
• ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
• ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
• ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

ТВ-6 (ТВ6) станок токарно-винторезный учебный. Назначение, область применения

Школьный токарно-винторезный станок ТВ-6 заменил модель ТВ-4

и был заменен на более совершенную модель
ТВ-6М.
Станок ТВ-6 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка

Учебный токарно-винторезный станк ТВ-6, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6 имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6 имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6 — Ø100 мм.

Привод станка ТВ-6 осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя через шестерни движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей. Ходовой винт включается при нарезании резьб. Скорость и направление вращения ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его), ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи и направление задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-6 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок позволяет производить следующие виды токарных работ:

• Проточку и расточку цилиндрических и конических поверхностей
• Подрезку торцов
• Отрезку
• Нарезание метрических резьб
• Сверление и ряд других работ

Технические характеристики станка

Тот момент, что токарный станок ТВ-6 разрабатывался для обучения, определяет весьма скромные параметры. При применении рассматриваемого оборудования можно проводить нижеприведенные операции:

1. Сверление отверстий.
2. Подрезку торцов.
3. Нарезание метрической резьбы.
4. Расточку и проточку деталей, которые имеют цилиндрическую форму или коническую поверхность.
5. Отрезка части заготовки.

Распространенный станок токарный ТВ-6, технические характеристики которого не позволяют работать с закаленной сталью, может применяться для обработки металлов, при резании которых не образуется летучих соединений или пыли. Характеризуется ТВ-6 следующими характеристиками:

1. Максимальный диаметр заготовки составляет 12 мм.
2. Длина обтачиваемой поверхности составляет 300 мм.
3. Высота расположения центров 108 мм.
4. Частота вращения шпинделя варьирует в диапазоне от 130 до 170 об/мин.
5. Расстояние между центрами составляет 350 мм.

При рассмотрении того, какой вес токарного станка школьник следует учитывать, что в минимальной комплектации вес составляет 300 килограмм.

Именно поэтому при монтаже и транспортировке следует учитывать довольно большой вес, установка модели проводится на фундаментной плите. За счет этого обеспечивается поглощение вибрации на момент работы.

Расположение составных частей токарно-винторезного станка ТВ6

Расположение составных частей токарно-винторезного станка ТВ6

Спецификация составных частей токарно-винторезного станка ТВ6

1. Рукоятка переключения скоростей вращения ходового вала и ходового винта
2. Рукоятка переключения скоростей вращения ходового вала и ходового винта
3. Рукоятка переключения гитарного механизма
4. Рукоятки переключения скоростей вращения шпинделя
5. Рукоятки переключения скоростей вращения шпинделя
6. Рукоятка поперечной подачи суппорта
7. Рукоятка закрепления резцедержателя
8. Рукоятка перемещения верхних салазок
9. Рукоятка крепления пиноли
10. Рукоятка крепления задней бабки
11. Маховик подачи пиноли
12. Рукоятки управления механической подачей
13. Рукоятки управления механической подачей
14. Кнопка
15. Маховик перемещения суппорта
16. Кнопки включения и отключения электродвигателя

Расположение органов управления токарно-винторезным станком ТВ-6

Расположение органов управления токарно-винторезным станком ТВ-6

Спецификация органов управления токарно-винторезного станка ТВ-6

1. Рукоятки установки частоты вращения шпинделя
2. Рукоятки установки частоты вращения шпинделя
3. Рукоятка установки нарезания правой и левой резьбы и изменения направления подач
4. Рукоятка установки величины подач и шага резьбы
5. Рукоятка переключения ходового валик
6. Реверсивная кнопка включения и остановки станка
7. Ограждение к патрону
8. Защитный экран
9. Рукоятка крепления резцовой головки
10. Светильник местного освещения К-1М
11. Рукоятка ручного перемещения поперечной салазки
12. Рукоятка перемещения верхних (резцовых) салазок
13. Рукоятка крепления пиноли задней бабки
14. Рукоятка крепления задней бабки к направляющим станины
15. Маховик перемещения пиноли задней бабки
16. Кнопка включения и выключения реечной шестерни
17. Маховик ручного перемещения продольной каретки
18. Рукоятка включения гайки ходового винта
19. Рукоятка включения предельной механической подачи
20. Ограждение щитка для ходового винта и вала
21. Трансформатор ОСЗР-0,063-83УХЛ3 ТУ 16-671. 041-84

Таблица органов управления токарно-винторезным станком тв-6

Таблица символов токарно-винторезного станка тв-6

Управление станком тв-6

Пуск и остановка электродвигателя станка производится нажатием кнопок «Пуск» и «Стоп».

В зависимости от характера работ на станке рукоятки и рычаги управления должны находиться в определенных положениях (см. рис. 3).

I. Положение рукояток и рычагов при работе по нарезанию резьб (механическая подача ходовым винтом)

1. На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта — левое или правое.
2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5: «Винт-вал» в правом положении «Винт».
3. На фартуке — рукоятка самохода 8 в нижнем выключенном положении «От себя».
4. Рукоятка включения реечной шестерни 7 — в положении «На себя».
5. Рукоятка включения маточной гайки 9 — в нижнем крайнем положении.

II. Положение рукояток и рычагов при работе с ходовым валом (механическая подача)

1. На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта (левое или правое).
2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «Вал-винт» — в левом крайнем положении «Вал».
3. На фартуке — рукоятка самохода 8 во включенном положении «На себя».
4. Рукоятка включения маточной гайки 9 — в верхнем положении.
5. Рукоятка включения реечной шестерни 7 — в положении «От себя».

III. Положение рукояток и рычагов при ручной продольной подаче

1. На передней бабке — положение рукоятки трензеля 3 в среднем положении.
2. На коробке подач — положение рычага «Вал-винт» безразлично.
3. На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки в верхнем положении.

IV. Положение рукояток управления для получения необходимых режимов резания согласно рис.

14

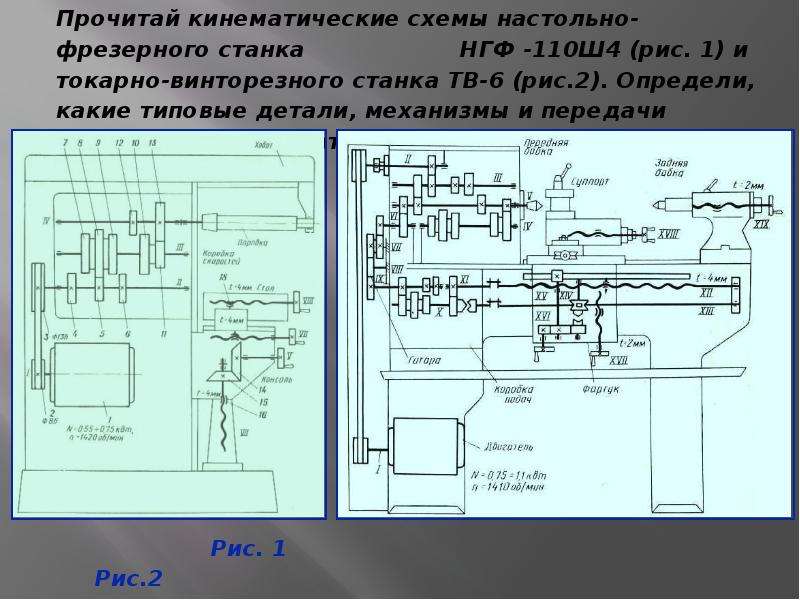

Схема кинематическая токарно-винторезного станка ТВ-6

Механизмы токарно-винторезного станка ТВ-6

Кинематическая схема токарно-винторезного станка ТВ-6

Перечень подшипников токарно-винторезного станка ТВ-6

Конструктивные элементы ТВ-6

Токарно-винторезный станок ТВ-6 обладает классической компоновкой, свойственной оборудованию токарной группы. Основными элементами можно назвать:

1. Передняя и задняя бабка.
2. Коробка передач.
3. Защитный экран.
4. Элемент, предназначенный для подачи смазывающего вещества.
5. Несущая станина.
6. Фартук.
7. Элементы сменной гитары.
8. Защитный кожух.

Все узлы расположены с высокой точностью относительно друг друга. Некоторые из них можно демонтировать для замены или обслуживания.

Технические характеристики станка ТВ-6

Наименование параметра	ТВ-4	ТВ-6	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60. .1000
Число ступеней частот обратного вращения шпинделя	6	6	8
Частота обратного вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60..1000
Торможение шпинделя	нет	нет	нет
Блокировка рукояток	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±40°	±40°
Число ступеней продольных подач суппорта	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса станка, кг	280	300	400

Список литературы:

1. Станок токарно-винторезный (учебный) ТВ-6. Паспорт, 1983
2. ТУ 79 РСФСР 507-80
3. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
4. Батов В.П. Токарные станки, 1978
5. Белецкий Д.Г. Справочник токаря-универсала, 1987
6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
7. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
8. Локтева С.Е. Станки с программным управлением, 1986
9. Модзелевский А. А., и др. Токарные станки, 1973
10. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
11. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
12. Тепинкичиев В.К. Металлорежущие станки, 1973
13. Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

• Классификация и основные характеристики станков токарной группы
• Выбор подходящего станка для металлообработки
• Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
• Графические знаки для токарных станков
• Фрикционная муфта токарно-винторезного станка
• Технология ремонта токарного станка. Ремонт направляющих станины и суппорта
• Технология ремонта токарного станка. Ремонт передней и задней бабки
• Ремонт шпинделя токарного станка
• Методика проверки и испытания токарно-винторезных станков на точность
• Справочник токарных станков
• Заводы производители токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Технические параметры

Ввиду того что токарно-винторезные станки ТВ 6 предназначаются для того, чтобы обучать новичков, они располагают достаточно низкими техническими параметрами. На подобном оснащении возможно:

• подрезать торцевые части;
• сверлить отверстия;
• растачивать и протачивать заготовки, имеющие форму цилиндра, конуса;
• нарезать метрическую резьбу;
• отрезать части детали.

Это неполный перечень допустимых операций, которые можно выполнить на данном оборудовании. Станок ТВ 6 токарный можно применять лишь для производства изделий из стали/цветных металлов, не выделяющих при обрабатывании летучих элементов, мелких пылинок, способных серьезно навредить здоровью человека.

Технические характеристики подобного оборудования таковы:

• максимальный радиус детали, которая обрабатывается – 0,6 см;
• наибольший радиус детали, который устанавливается над несущей рамой – 10 см;
• максимальный радиус детали, который устанавливается над суппортным элементом – 4 см;
• максимальная длина обточки – 30 см;
• шаг резьбы, которая нарезается – 0,08/0,1/0,125 см;
• высота центров – 10,8 см;
• дистанция между центрами – 35 см;
• частота кручения шпиндельного элемента – от 130 до 170 оборотов в минуту;
• перемещение суппортного элемента на 1 деление лимба – продольно на 0,05 см, поперечно на 0,0025 см;
• перемещение суппортного элемента на 1 оборот лимба – продольно на 3 см, поперечно на 0,2 см;
• вес устройства – 0,3 т;
• размеры – 110x47x11 см.

Токарно-винторезный станок ТВ 6 довольно компактен и легок, ввиду этого его возможно поставить даже в небольшом помещении. Параметры устройства дают возможность осуществлять на нем обрабатывание разнообразных заготовок, радиус которых не превышает определенного показателя. На станке ТВ-6 возможно применять режущие инструменты, высота и ширина державки которых не больше 1,2 см.

Суппортный элемент этого станка располагает следующими характеристиками:

• наибольшая длина перемещения салазок резца – 8,5 см;
• можно нарезать метрическую резьбу 3 видов;
• регулирование режимов – трехступенчатое.

Салазки резца и держатель возможно поворачивать на сорок пять градусов.

Шпиндельный элемент токарного станка по металлу ТВ 6 имеет такие показатели:

• частота кручения, которое совершается в прямом и обратном направлении – до семисот оборотов в минуту;
• в сквозное отверстие возможно устанавливать пруток радиусом до 0,6 см;
• регулирование прямого кручения – шестиступенчатое;
• конус Морзе – третий.

Шпиндельный элемент невозможно тормозить. Также нельзя блокировать его рукояти.

Технические характеристики токарного станка ТВ-6

Назначение и область применения

Новая модель станка, заменила ТВ-4, более устаревший агрегат. Даже при упрощенной конструкции, станок ТВ-6 имеет все необходимые составные элементы обычных винторезных устройств.

Наделен 6-ю скоростным шпинделем, 4-мя скоростями подач в суппорт, предполагает нарезание метрической резьбы без необходимости переставлять шестерни в гитаре.

ТВ-6 подходит для следящих видов работ:

• Проточка и расточка поверхности цилиндрического и конического типа.
• Подрезка торцов.
• Отрезка.
• Нарезка резьбы метрического типа.
• Сверление.

Описание и назначение токарного станка ТВ 6

Токарно винторезный станок ТВ 6 в состоянии полностью удовлетворить большинству технологических требований к процессам обработки деталей. Его разработали как замену станка модели ТВ-4. Агрегат ТВ 6 несколько отличается от своего предшественника. Это большие мощность двигателя и перемещение резцовой каретки, меньшая длина самого станка и прочее.

Агрегат чаще всего используют в условиях частных СТО, а также в школьных производственных мастерских для обучения детей основам обработки металлов резанием. Станок ТВ 6 предназначен для выполнения относительно не сложных операций. Но специалист-токарь высокой квалификации вполне также сможет точно выточить на нем детали весьма сложной формы. Такие агрегаты применяют в основном в качестве учебного оборудования для работ по металлу, в т. ч. сталей и цветных сплавов. Для резания пластмасс и других подобных материалов станок использовать не рекомендуется, т.к. возможности подавать смазочно-охлаждающие жидкости (СОЖ) в зону резания нет. Ведь в процессе таких работ может выделяться мелкая агрессивная пыль, вредно влияющая на организм учащихся.

Токарные станки ТВ 6 начали выпускать на Ростовском заводе малогабаритного станочного оборудования почти 40 лет назад. Агрегат до сих пор пользуется спросом, в особенности для небольших домашних мастерских. Все запчасти и комплектующие для него доступны для покупки по разумным ценам.

Конструкция токарного станка ТВ 6 сделана максимально простой. Тем не менее, он насчитывает большинство узлов, характерных для полновесных токарно винторезных агрегатов. Это суппорт, коробки – передач и подач, ходовые – винт и вал, гитара. Возможности указанных коробок обеспечивают 3-и подачи в сочетании с 6-ю скоростями шпинделя. Все это, к примеру, позволяет нарезать метрическую резьбы разного шага, выполнить другие операции.

Выход шпинделя из передней бабки выполнен резьбовым. Поэтому монтаж на него 3-х кулачкового патрона (диаметр 100 мм) делается через план-шайбу. В качестве привода станка использован электродвигатель. Он передает крутящий момент по шкивам ременной передачи на вход коробки передач, а оттуда через зубчатые колеса – к шпинделю (его реверс за счет электропривода). Далее вращение передается гитаре, а от нее – коробке подач.

Отсюда движение идет к ходовому винту/валу, в зависимости от выполняемой операции (нарезка резьбы или обтачивание). Гайка в фартуке и проходящий через нее ходовой вал обеспечивают суппорту продольное перемещение вдоль направляющих станины. Масло на шестерни коробки передач попадает за счет разбрызгивания из поддона. Направляющие станины, заднюю бабку, механизмы гитары, фартука и суппорта нужно смазывать в ручном режиме каждую смену.

Кинематическая схема токарного станка ТВ 6 облегчит освоение его внутреннего строения специалистами-ремонтниками, инженерно-техническим персоналом вспомогательных участков предприятий.

Аппарат

, характеристики, описание и отзывы

Практическая подготовка – залог успешного обучения специалиста. Настоящим токарем нельзя стать, только изучая теорию по учебникам. Здесь надо прежде всего научиться работать на станке. Для этого в 80-х годах прошлого века было налажено производство токарно-винторезного станка ТВ-6. Выпускали его на Ростовском заводе учебного и машинного оборудования. Этот станок создан для обучения основам, которые должен знать каждый токарь. Эту модель можно было встретить во многих школах и специальных учебных заведениях.

Назначение

Токарный станок ТВ-6 разработан для обучения основам токарной обработки. Поэтому никаких заоблачных характеристик от него ждать не приходится. Станок подходит для самых простых операций:

• Подготовка отверстий.

• Обрезка концов.

• Режущая часть заготовки.

• Исполнение с метрической резьбой.

• Растачивание деталей, имеющих цилиндрическую (коническую) форму.

Токарный станок ТВ-6 (“школьник”, как его еще называют) умеет работать только с цветными металлами и сталью. Такой выбор обусловлен тем, что материал при обработке не должен выделять летучие соединения и пыль, губительно влияющие на окружающих.

Основные характеристики

Токарный станок ТВ-6 при первом осмотре удивляет своими небольшими размерами. При весе 300 килограммов его длина составляет 144 сантиметра, ширина — 47 см, высота — 110 см. Благодаря этому машина идеально подходит даже для небольших мастерских.

Результатом малых размеров является малый размер деталей, которые можно обрабатывать на станке. Агрегат позволяет работать с деталью, длина которой не превышает 35 см. При этом поворот возможен на интервале, длина которого не более 30 см. По высоте над рамой можно обрабатывать детали диаметром до 20 см. Это значение только выше слайда 8 сантиметров.

Основные характеристики в сравнении с исполнением других агрегатов можно увидеть на фото ниже.

Устройство токарного станка ТВ-6

Лучше разобраться в возможностях аппарата, поможет понимание из каких узлов и механизмов состоит агрегат. Ведь конструкция обеспечивает заданные технические характеристики.

Состав представлен следующими основными механизмами:

• Тумба (условно разделена на две части).

• Экран для безопасности.

• Передача инфекции.

• Фартук.

• Бабка (также условно различают перед и зад).

• Подставка.

• Гитара.

• Электрический двигатель.

• Корыто.

Передняя часть — 6-ступенчатая коробка. К нему крепится вал, который передает вращение от двигателя. Для этого используется ременная передача. Направление движения резцедержателя изменяется за счет специального механизма, установленного в коробке. Регулируется с помощью ручки. При его повороте шестерня перемещается в одно из крайних положений. Если зубчатое колесо вращается влево, то происходит процесс прямого вращения. В этом процессе задействована зубчатая передача. Если шестерня перемещается в правое положение, вращение меняется на противоположное. От радиального биения защищает задний узел. Кроме того, он позволяет обрабатывать отверстия дрелью.

Разберем устройство токарно-винторезного станка ТВ-6 подробнее. Для этого рассмотрим его основные механизмы и узлы (их принцип работы и устройство) отдельно.

Шкаф

Конструкция станка делит шкаф на две части: переднюю и заднюю. У них похожее, но другое устройство.

Передняя тумба собрана в форме буквы “П”. Чтобы конструкция была более прочной, снизу и сверху монтируют ребра жесткости. Двигатель расположен за постаментом. Включил (выключил) его нажатием кнопки, которая находится перед шкафом.

Отличие задней тумбы в том, что в ее конструкцию вместо двигателя входит электрический щиток.

Гитара и редуктор

Гитарой называют шестерню зубчатого колеса. Необходимо передать движение от главного вала прямо на коробку. Гитара представляет собой кронштейн с закрепленными на нем шестернями. Токарный станок ТВ-6 имеет постоянное передаточное число, равное одной четверти.

Гитара передает вращение на коробку передач. Он, в свою очередь, состоит из следующих деталей:

• Вал (2 шт.).

• Шестерни (5 штук с разными характеристиками).

• Муфта.

• Блок-шестерня.

• Сливная пробка.

• Ходовой ролик.

• Рукоятка для регулировки (2 шт.).

Параметры резьбы определяются изменением настроек рукоятки, которая расположена на передней части редуктора. При его вращении (а у него 3 положения) редуктор, двигаясь по шлицам, включает другую шестерню. На панели ящика находится еще одна ручка, которая запускает ходовой ролик и винт.

Фартук

Фартук нужен для подачи суппорта от ходового ролика (винта) механическим или ручным способом. При необходимости выполнить ручную подачу вращайте маховик, расположенный на валу-шестерне. Последняя смыкается с шестерней, находящейся на шестерне реечной передачи.

Червяк, соединенный с помощью скользящей шпонки с роликом, обеспечивает механическую подачу. Он передает движение червячной передаче. От него на следующую шестерню и кулачковую муфту движение передается на ведущую шестерню. Кулачковая муфта соединена с рукояткой, вращение которой приводит к механической подаче.

Суппорт

Установка резцов в токарный станок по металлу ТВ-6 осуществляется благодаря суппорту. Благодаря наличию 4-х салазок (кареток) фрезы перемещаются:

• По направляющим в осевом направлении.

• В направлении, перпендикулярном движению первого вагона.

• В осевом направлении по направляющим третьих салазок.

Каретки устанавливаются последовательно, то есть друг на друга. Деталь фиксируется на четвертой каретке с помощью специального механизма. При повороте рукоятки механизм нажимается и его положение фиксируется штифтом.

Бабка

Второй конец детали при обработке на токарном станке ТВ-6 фиксируется задней бабкой. Имеет основание и корпус, за счет чего крепится к направляющей рамы. На них передвигается бабушка. Внутри за счет маховика пино перемещается в продольном направлении. Во внутреннее отверстие пера, по форме напоминающее конус, вставляются сверла, патроны и другие инструменты.

Отзывы

Токарный станок ТВ-6 отличный представитель времен Советского Союза. Изготовленный в восьмидесятых годах прошлого века, он встречается до сих пор. И многие пользователи не собираются от него отказываться. Это надежная, долговечная машина, качественно выполняющая свои функции.

Принимая решение о покупке данной модели токарного станка, опытные пользователи советуют ответить для себя на два основных вопроса:

• Какая нужна точность.

• Какие работы планируется выполнять на станке.

Конечно, современные импортные аналоги по точности обходят станок ТВ-6. Но если вы хотите снять более толстый слой металла, то равных «школьнику» не найти.

Что касается второго вопроса, то не всю работу машина способна выполнять. Например, как отмечают некоторые из пользователей, станок не мог заточить трубу стамески. Для расширения функционала вам понадобится набор сменных шестерен, которые необходимы для нарезания резьбы инструментом. Они позволят изменить размер шага при необходимости.

Из недостатков можно назвать то, что станок работает от электрической сети с напряжением 380 В. Если дома нет ЛЭП, то устройство необходимо переоборудовать на 220 В. Еще одним недостатком данного токарного станка является то, что во время работы сильно шумит. Но с другой стороны, если вы установите его в своем частном дворе, то с этим проблем не будет.

Судя по всему, отечественный токарный станок для работы с металлом ТВ-6, выпускавшийся с целью обучения токарному делу, нашел свое применение в быту. Его используют многие любители делать своими руками полезные самоделки. Это надежный, долговечный агрегат, который даже спустя почти четыре десятилетия пользуется спросом.

спецификации чипангизо, мафотокозедве нди ндеманга

Отандиза Зочита нди чинсинси бвино мапхунзиро катсвири. Ину симунгахозе кухала Тернер венивени, монга мва купхунзира чипхунзицо чакути мабуку. Apa, choyamba tiyenera kuphunzira mmene ntchito makina. Kuti zimenezi zitheke, mwamsanga ndi 80s Mu zaka zapitazo yopanga wononga-kudula lathe TV-6 unayambitsidwa. Msiyeni iye pa Rostov maphunziro fakitale ndi makina zipangizo. makina anapangidwa kuphunzitsa ndizosowa kuti aliyense ayenera kudziwa Turner. chitsanzo Zimenezi zingapezeke mu masukulu ambiri ndi kusukulu zapadera.

kusankhidwa

Токарный станок TV-6 udaikidwa kuphunzitsa ndizosowa kutembenukira choncho. Чончо, палибе махалидве трансцендентальный сафуна кудикира па Ие. makina ndi oyenera ntchito zophweka kwambiri:

• Konzani mabowo.

• Чепеца малекезеро.

• Кулеканица мадзи а заготовка лапанси.

• Кучита чинкафуника улуси.

• mbali wotopets ndi цилиндрический (конический) mawonekedwe.

Токарный станок ТВ-6 (“вопхунзира” монга патчедва) ахоза кугвира нди зицуло санали акахала нди зицуло. Chotero kusankha zotsatira chakuti nkhani pa processing sayenera kumasula kosakhazikika mankhwala ndi fumbi, amene anakhudzidwa вредоносная эна.

Характеристики Ofunika

Токарный станок TV-6 pa kuona koyamba zosayembekezereka chifukwa cha kukula kwake yaing’ono. Нди кулемера ква макилогаламу 300 нди куталика масентимита 144, м’лифупи – 47 см, куталика -. 110 masentimita makina Chikukwana mwangwiro ngakhale zokambirana yaing’ono.

Chifukwa ча кукула yaing’ono ndi kukula yaing’ono mbali kuti angathe kukonzedwa pa makina. Unit limakupatsani ntchito ndi chigawo ndi kutalika kwa zomwe si upambana masentimita 35. Pankhaniyi protachivanie zotheka kusiyana pankhani msinkhu, ndi pamwamba pa bedi akhoza, обработанный mbali ndi awiri a 20 cm. Копоса известняковая палибэ зопоса 30 см yaitali. Wopanda, mtengo uli ndi 8 masentimita.

Mahalidwe waukulu poyerekeza ndi anthu a mayunitsi ena Tingaone mu chithunzi m’munsimu.

Токарный станок чипангизо ТВ-6

Кумветцеца за мпхамву я чипангизо кудзакутандизани кумветцеца зимене зигаво нди нджира акуконзерани. Ндипоту капангидве амаперека махалидве аменева.

Куленгедва укуфанизидва нди нджира зоцатирази зофуника:

• Имани (салембедва мбали зивири).

• Экран читетезо.

• Коробка передач.

• Тевера.

• Передняя бабка (комансо условно акутали куцоголо нди кумбуйо).

• Чиманго.

• Гитала.

• Галимото магетси.

• Уфа.

Трансмиссии ку магаво 6 нди ликулу куцоголо. Kuti izo wagwirizana kutsinde kuti передает kasinthasintha kwa injini. Чифуква чайчи ламба пагалимото. Malangizo a kayendedwe ka chofukizira imasiyana cutters likuvutika ndi njira yapadera wokwera mu bokosi. Iwo malamulo kudzera mwa chogwirizitsa. Itafika аке amasuntha зида му umodzi ва maudindo mapeto. Нгати зида нди зимайенда ламанзере, ндие ндондомеко пацоголо касинтасинта. pochita zimenezi zida unit. Нгати зида за анавамвера куманджа, пали касинтасинта зосияна. Кучокера зозунгулира атамангади-кунджа аматетеза на корме. Komanso timatha pokonza mabowo ntchito kubowola.

Тиени тикамбиране чипангизо вононга-кудула макина, ТВ-6 мватсатанетсатане. Кути изи йоцириза, зимагвирира амафотокоза нди зигаво (мфундо аво нтчито нди чипангизо) пайоха.

тумба

Kapangidwe ka nduna lathe ukugawa pawiri: kutsogolo ndi kumbuyo. Иво амафанана кома восияна чипангизо.

Ндуна кутсоголо нди анасонхана му мавонекедве а “У” калата. Kupanga anali wolimba kwambiri, pamwamba ndi pansi wokwera nthiti. двигатель Zitsulo kumbuyo oyenerera. Аназимица па (кучокера) нди куканикиза изо, лимене лири па матебуло куцоголо.

Kumbuyo zitsulo kusiyana ndi kuti m’malo akuphatikizapo galimoto kumaphatikizapo chishango magetsi.

Гитала нди редуктор

Гитала отчедва куфала магия. M’pofunika kufala kwa zoyenda kuchokera kutsinde yaikulu mwachindunji bokosi. Gitala нди bulaketi нди магия па изо. Токарный станок TV-6 zonse zida chiŵerengero, amene ali wofanana ndi munthu wachinayi.

Гитала передает kasinthasintha kuti редуктор lapansi. Iye, nayenso tichipeza zigawo izi:

• Куцинде (2 ма шт.).

• Магия (5 ма шт. Нди Махалидве Осияна).

• Люмикиза.

• Блок Зида.

• Кухеца пулаги.

• Акутхаманга водзигудубуза.

• Пакахала кути асинтхе (2 шт.).

Ulusi magawo ofunitsitsa ndi kusintha chogwirira kolowera kuti lili patsogolo pa gear lapansi. Pa kasinthasintha ake (lili 3 udindo) zida wagawo kuyendera mipata ya, amachita ndi pinion ena. Gulu la bokosi ndi chogwirira wina, amene akuyamba akuthamanga wodzigudubuza ndi wononga.

thewera

Thewera zofunik kudyetsa суппорт ku wodzigudubuza шпиндель (wononga) umakaniko kapena pamanja. Ngati m’pofunik kuchita Buku chakudya, ayenera atembenuza ndi маховик, lime lili pa шестерня kutsinde. сливается Последняя нди шестерня, ндило па зида водзигудубуза чикомболе.

нёнголоци А олумикизидва мва кутцецерека дюбели нди валик аматипатса макина чакудья. Ие передает зоенда кути зида мбози. Kuchokera mu zida lotatira ndi galu zowalamulira kayendedwe imafalikira ndi zida chikombole. Собака зоваламулира чикугвиризана нди чогвирира, нди касинтасинта ва имбаенда чакудья макина.

тандизо

Фрезы Хазикитса му Чицуло токарные станки ТВ6 икучита куямика суппорт лапанси. Chifukwa Wopanda 4 (ngolo) резцы kusuntha:

• Pamodzi atsogoleri motsogozedwa ofananira.

• Мотсогозедва перпендикулярно ква гулу ла офимба оямба.

• Motsogozedwa ofananira wachitatu Wopanda kalozera.

Нголо имаконзедва му мнданданда, ндико кути, па вина нди мзаке. пункт амамангириридва ку офимба чачинайи кудзера нджира йападера. Кусафуна чогвирира лимагвирира нди мбамуйха, ндипо мало аке чили пини.

mutu

Mapeto wachiwiri mwa mfundo обработка pa токарный станок TV-6 kudzera задняя бабка amodzi. Iwo ali m’munsi ndi thupi, chifukwa chimene yomatidwa chimango chitsogozo. Малинга нди ие бабки ндипо акучита гулули. Mkati chifukwa маховик chimachititsanso motsogozedwa kotenga ya cholembera ndi. Mu dzenje lamkati ла cholembela нди kooneka нди Tinthu phirilo kubowola али anaikapo, makatiriji нди zipangizo зина.

Отзывы

Токарный станок TV6 – nthumwi wangwiro wa Советский Союз. Anapanga му Mipingo я atumwi wotsiriza, anakumana kutali. Ndi kupereka ambiri owerenga Sapita kutali. Ndi yodalirika ndiponso cholimba makina, эффективно ntchito zake.

Ankapita kwa ogulidwa izi lathe chitsanzo, mapulogalamuwanso odziwa akulangizidwa kudzifunsa mafunso awiri ofunika:

• Kodi mwatsatanetsatane chofunika.

• Kodi ndi mitundu iti ya ntchito adzachitidwa pa makina.

Кумене, масику ано аналоги ячилэндо кузиламбалала макина ТВ6 молондола. Кома нгати мукуфуна кучотса нкхунгу восанджикиза ва зицуло, нди “вопхунзира” сапезека.

Ponena za funso lachiwiri, si onse ntchito makina amatha kuchita. Mwachitsanzo, monga tanenera ndi ena owerenga kuti makina analephera kuti mukhal chitoliro cutters.
