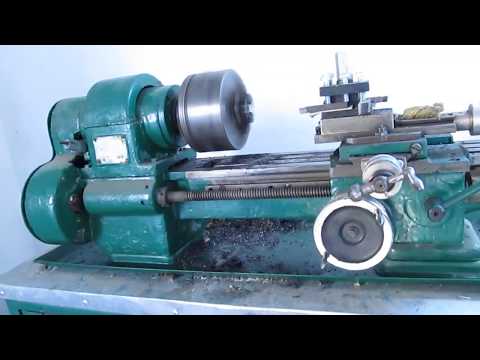

ТВ-7М Станок токарный настольный

НАЗНАЧЕНИЕ: Предназначен для обучения профессии токаря, поэтому его называют “школьный”, но при этом подходит для выполнения всех видов токарных операций при массе детали не более 5 кг, в том числе:

проточка и расточка цилиндрических и конических поверхностей;
отрезка;
нарезка резьб;
подрезка торцев;
сверление.

ОСОБЕННОСТИ:

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течении длительного срока эксплуатации.
Станок прост в эксплуатации, надежен, долговечен;
Экономичность и низкий уровень эксплуатационных расходов.

Технические характеристики
ПАРАМЕТР	ЗНАЧЕНИЕ
Наибольший диаметр заготовки, устанавливаемой в патроне, мм	110 для патрона D 125; 90 для патрона D 100
Наименьший диаметр заготовки, устанавливаемой в патроне, мм	5
Максимальный диаметр обработки над станиной, мм	220
Максимальный диаметр обработки над суппортом, мм	100
Наибольшая длина обрабатываемого изделия в центрах, мм	275
Наибольшая длина обрабатываемого изделия в патроне, мм	250
Диаметр цилиндрического отверстия в шпинделе, мм	18
Конус шпинделя	Морзе 3
Шаг нарезаемой метрической резьбы (число ступеней), мм	0,8; 1;1. 25; 1.5; 2; 2,5
Количество скоростей вращения шпинделя	6
Диапазон частот вращения шпинделя, об/мин	60/105/185/315/555/975
Габаритные размеры (LxBxH), мм	1144х585х735
Масса, кг	210
Мощность привода главного движения, кВт	0,75
Напряжение питания, В	380 (50Гц)
Наибольшие размеры сечения прямоугольной державки резца, мм	16×16
Продольное перемещение суппорта на одно деление лимба, мм	0,25
Поперечное перемещение суппорта на одно деление лимба, мм	0,025
Поперечное перемещение суппорта на один оборот лимба, мм	2
Продольное перемещение суппорта на один оборот лимба, мм	20
Центр в пиноли задней бабки	Морзе 2
Наибольшее перемещение пиноли, мм	65
Цена деления шкалы перемещения пиноли, мм	0,025
Значения продольных рабочих подач суппорта, мм	0,1; 0,12; 0,16; 0,20; 0,24; 0,32
Величина поперечного смещения задней бабки, мм	± 5
Расстояние между центрами, мм	275
Высота центров, мм	120
Класс точности	Н

КОМПЛЕКТ ПОСТАВКИ:

ТВ-7 Станок токарный в сборе
Принадлежности, инструмент и документация входящие в комплект и стоимость станка:
- Установлены на станке:
  - СГС-1-3 ТУ 16. 535.747-75 Светильник местного освещения 1шт.
  - ТВ-7.11.000 Кожух защитный 1шт.
  - ТВ-7.05.311 Шестерня сменная 1шт.
- Приложены отдельным местом в общей упаковке:
  - ТВ-6.19.000 Защитный экран 1шт.
  - ТВ-7.12.000 Щитки защитные для ограждения ходового винта и ходового валика 1шт.
  - Патрон трехкулачковый с ключом 1шт.
  - ТВ-7.16.010 Планшайба патрона 1шт.
  - ТВ4-03-04 Центр упорный 1шт.
  - ТВ-7.16.301 Центр упорный 1шт.
  - ТВ-7-16.030 Ключ резцедержателя 1шт.
  - 7811-0464 ГОСТ 2839-80 Ключ 1шт.
  - 7811-0004 ГОСТ 2839-80 Ключ 1шт.
  - Резцы токарные 4шт.
  - ТВ4-06-12 Маховик фартука 1шт.
  - ТВ-7М.05.703 Сменная шестерня 1шт.
  - ТВ-7М.05.704 Сменная шестерня 1шт.
  - Паспорт 1шт.

org/PropertyValue”>

Технические параметры
Расстояние между центрами, мм	275
Максимальный диаметр обработки над станиной, мм	220
Максимальный диаметр обработки над суппортом, мм	100
Мощность, кВт	0.75
Напряжение питания, В	380
