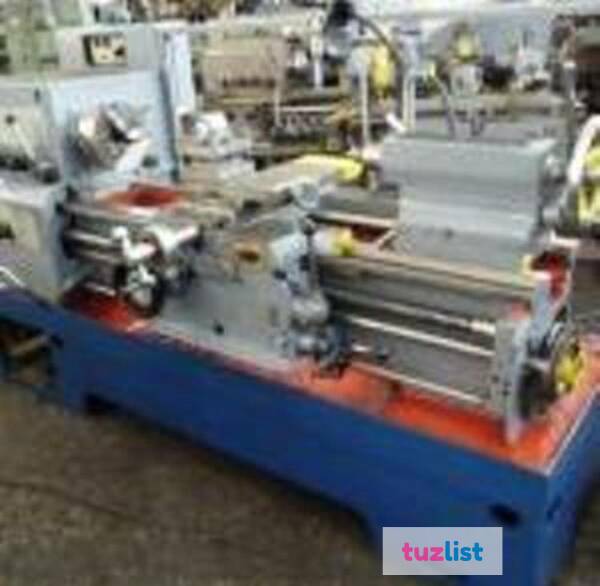

Токарно-винторезный станок 16В20 – цена, отзывы, характеристики с фото, инструкция, видео
Токарно-винторезный станок 16В20 относится к универсальному технологическому металлорежущему оборудованию, используемому на различных металлообрабатывающих предприятиях, в том числе ремонтных. Предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, а также для нарезания левых и правых резьб: метрических, дюймовых, модульных и питчевых.
Модель 1В62Г – базовый станок с выемкой в станине.
Модель 16В20 – станок без выемки в станине.
Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью. Станина станка мод. 1В62Г имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 620 мм) заготовки типа дисков, колец и фланцев.
Шпиндель смонтирован на точных подшипниках качения. Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.
Станки оснащены фартуком 067.0000.000 с встроенным электродвигателем ускоренных перемещений и коробкой подач 077.0000.000, позволяющей без настройки гитары нарезать дюймовые резьбы с 11, 14 и 19 нитками на дюйм. Климатическое исполнение – УХЛ4 по ГОСТ 15150-69. (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).
| Модель | Значение | |
|---|---|---|
| Основные параметры | ГОСТ 440-81 | |
| Наибольший диаметр обрабатываемой заготовки, мм: | ||
| 445 | ||
| 220 | ||
| Наибольшая длина обрабатываемой заготовки, мм: | ||
| 750 | ||
| Конец шпинделя фланцевого по ГОСТ 12593-72 | 6 | |
| Центр по ГОСТ 13214-79 | ||
7032-0054(Метр. 80) | ||
| 7032-0039(М5) | ||
| Диаметр цилиндрического отверстия в шпинделе, мм, не менее | 70 | |
| Высота резца, установленного в резцедержателе, мм, не менее | 25 | |
| Количество скоростей прямого вращения шпинделя, не менее | 24 | |
| Количество скоростей обратного вращения шпинделя, не менее | 24 | |
| Частота вращения шпинделя, мин в -1 степени | 10-2000 | |
| Подача, мм/об: | ||
| 0,032-28 | ||
| 0,016-14 | ||
| Пределы параметров нарезаемых резьб при одном наборе сменных колес, не менее: | ||
0. 5-224 | ||
| 0.5-224 | ||
| 77-0.125 | ||
| 77-0.125 | ||
| Скорость быстрого перемещения суппорта, м/мин: | ||
| 4,0 | ||
| 2,0 | ||
| Наибольшая длина перемещения, мм: | ||
| 650 | ||
| 280 | ||
| 130 | ||
| 150 | ||
| ±15 | ||
| Наибольший угол поворота верхнего суппорта, град | ±90 | |
| Цена одного деления шкалы перемещения, мм: | ||
0. 1 | ||
| 0,05 | ||
| 0,05 | ||
| 5 | ||
| Цена одного деления шкалы поворота верхнего суппорта, град | 1,00 | |
| Мощность привода, кВт: | 6/7,1 | |
| Габарит станка, мм | 2500х1220х1510 | |
| Масса 16В20 станка, кг | 2200 | |
Комплектация за дополнительную плату
Подвижный люнет для 16В20, 1В62Г, 1В625М ( арт. 311701 )
45 000p
Неподвижный люнет для 16В20, 1В62Г, 1В625М ( арт. 311703 )
60 000p
Механизированная верхняя часть суппорта для 16В20, 1В62Г ( арт.
119973 )
180 000p
Механизированная верхняя часть суппорта и модернизированный фартук для 16В20, 1В62Г ( арт. 119977 )
188 000p
Ограничитель продольных перемещений 1-позиционный для 1в625М, 16В20, 1В62Г ( арт. 312002 )
8 000p
5 000p
Державка для обработки больших Ф в ГАП 1в625м ( арт. 312975 )
21 000p
Конусная линейка 1в625м ( арт. 8 )
118 000p
Шайба запорная с градуированной шкалой 1в625м ( арт. 312976 )
3 000p
Электромехан.
запор на шпиндель и 3-х кулачковый патрон ( арт. 312998 )
159 000p
Комплект приспособлений для установки инструмента для продольного точения деталей свыше 220 мм ( арт. 318322 )
27 000p
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Токарно-винторезный станок 16В20, 1В62Г.
Каталог товаров
Главная Каталог оборудования Станки и станочное оборудование Металлообрабатывающие станки Токарные станки Токарно-винторезные
16В20, 1В62Г.
Продажа токарно-винторезных станков 16В20, 1В62Г со склада (СПб, Москва, Челябинск, Казань) от производителя.
Прайс-листы с ценами на токарные станки 16В20, 1В62Г запрашивайте в отделе станочного оборудования.
|
Станок токарно-винторезный мод.  16В20, 1В62Г.
Станок токарно-винторезный модель 16В20, 1В62Г предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне. |
||
- Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу.
- Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки.
- Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения.
- Станок оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес.
- Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки.
- Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок.
- Станок сертифицирован на соответствие требованиям безопасности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МОДИФИКАЦИИ СТАНКА 16В20, 1В62Г:
| 16В20 | 1В62Г | |
| Наибольшая длина обрабатываемой заготовки, мм | 750 | 1000 / 1500 |
| Наибольшая диаметр обрабатываемой заготовки, мм | ||
| Над суппортом Над направляющими В выемке станины |
220 445 620 |
220 445 620 |
| Шпиндель | ||
| Конец шпинделя по ГОСТ 12593-93 Диаметр отверстия шпинделя, мм Центр в шпинделе по ГОСТ 13214-79 |
6 54 7032-0043 (Морзе 6) |
6 54 7032-0043 (Морзе 6) |
| Привод | ||
| Количество скоростей шпинделя Диапазон оборотов, об.  /мин.Мощность главного двигателя, кВт |
24 10-1400 7,5 |
24 10-1400 7,5 |
| Подачи, мм/об. | ||
| Диапазон продольной подачи Диапазон поперечной подачи |
0,04-24,6 0,02-12,3 |
0,04-24,6 0,02-12,3 |
| Резьбы | ||
| Шаг метричекой резьбы, мм Шаг дюймовой резьбы, нит\1” Шаг модульной резьбы, модуль Шаг питчевой резьбы, питч |
0,5-224 77-0,125 0,5-224 77-0,125 |
0,5-224 77-0,125 0,5-224 77-0,125 |
| Габаритные размеры для расстояний между центрами | 750 | 1000 / 1500 |
| Габариты, мм | ||
| Длина Ширина Высота |
2550 1190 1450 |
2800 / 3300 1450 / 1450 |
| Масса станка, кг | 1600 | 2430 / 2800 |
ФОТОГРАФИИ СТАНКА 1В62Г:
