Черчение главный вид вид слева вид сверху

§ 1. Расположение видов на чертеже

Чтобы понимать чертежи, надо хорошо знать, как располагаются на них виды.

Видом называют изображение обращенной к наблюдателю видимой части поверхности предмета.

Названия видов зависят от того, с какой стороны смотрят на предмет. Направления взгляда указаны на рис. 3, а стрелками с надписями.

Исходным является вид спереди, который также называют главным видом.

Если смотреть на предмет слева, под прямым углом к исходному положению детали, то получают вид слева.

Когда смотрят на предмет сверху, перпендикулярно горизонтальной плоскости, получают вид сверху.

А как назвать вид, если смотреть на деталь снизу? Вид слева? Вид справа? Вид снизу? (Выберите правильный ответ).

Каждый вид имеет строго определенное место на чертеже. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху — под главным видом (рис.

3, б). Нарушать это правило, располагая виды на произвольных местах, нельзя.

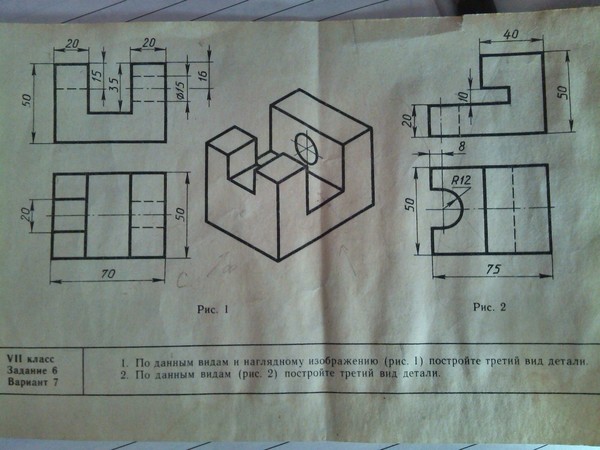

Зная правило расположения видов, можно представить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже, и воссоздать в воображении объемную форму предмета.


Рис. 3. Виды на чертеже: а — направление взгляда: б — расположение видов

Ответьте на вопросы?

1. Что в черчении называется видом?

2. Какое изображение на чертеже является исходным?

3. Запишите названия известных Вам видов.

4. В зависимости от чего дается название виду?

5. Как располагаются виды на чертеже?

6. Допустимо ли произвольное расположение видов?

7. Как по плоским изображениям представить объемную форму предмета?

Задания к § 1

Упражнение 1

( Упражнения, на которые в конце книги даны ответы, помечены знаком*.)

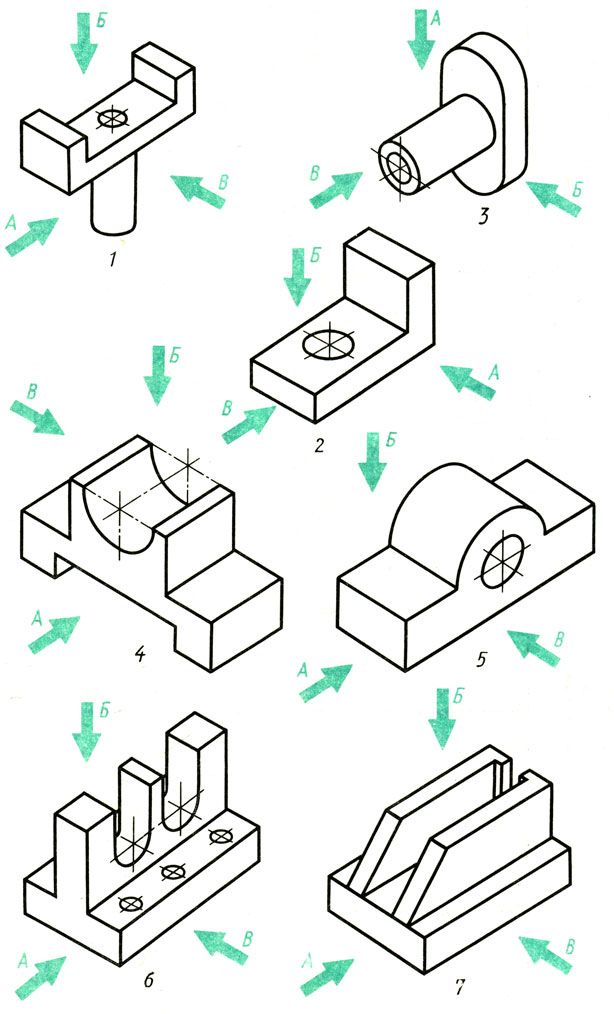

А. На рис. 4, а дан чертеж, содержащий три вида. Каждый из видов помечен цифрой. Как называется каждый из видов, данных на рис. 4, а? Запишите их названия в рабочей тетради.

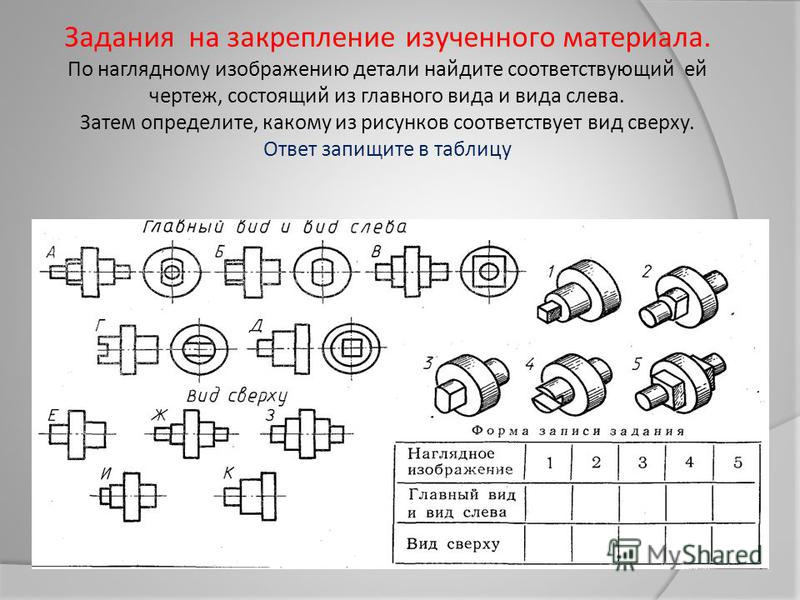

Б. Из четырех наглядных изображений различных деталей, помещенных на рис. 4,6, только одно является изображением детали, показанной на рис. 4, а. Запишите в тетради номер этого наглядного изображения.


Форма записи:

В. Какое направление взгляда, указанное стрелкой с буквой на рис. 4, б, соответствует главному виду, виду слева, виду сверху, приведенным на рис. 4, а. Ответ запишите в тетради по следующей форме: Направление В соответствует главному виду.


Рис. 4. Задание для упражнений

Упражнение 2

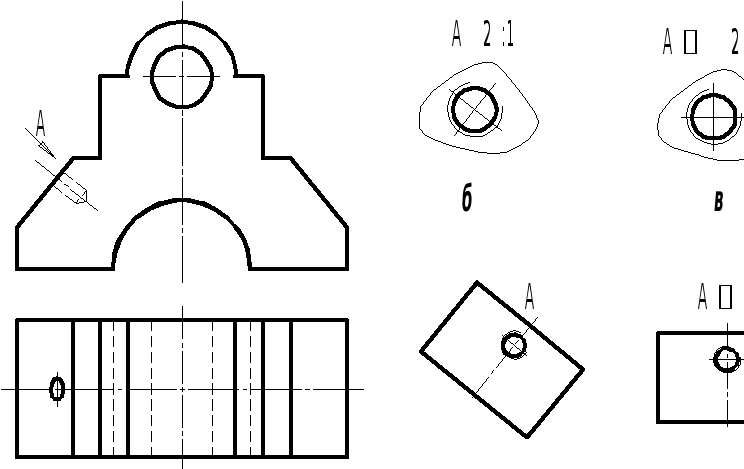

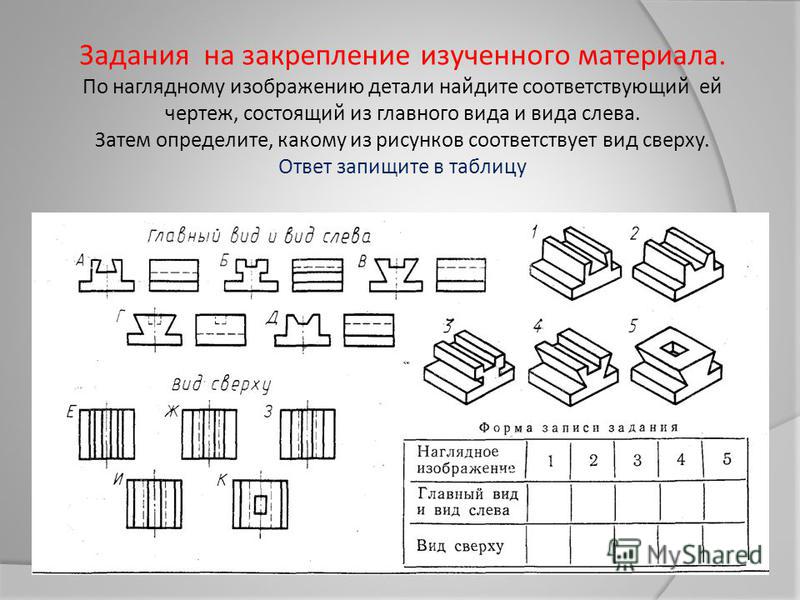

А. Как называются виды, приведенные на рис. 5, б-г? Запишите их названия в тетрадь. Б. Из трех чертежей на рис. 5, б-г только на одном представлена деталь, соответствующая наглядному изображению на рис. 5, а. На каком? Запишите в тетради его номер.


Форма записи:

В. Какое направление взгляда, указанное стрелками с буквами на рис. 5, а, соответствует главному виду, виду сверху, виду слева? Пример записи ответа: Направление. соответствует главному виду.


Рис. 5. Задание для упражнений

Упражнение 3

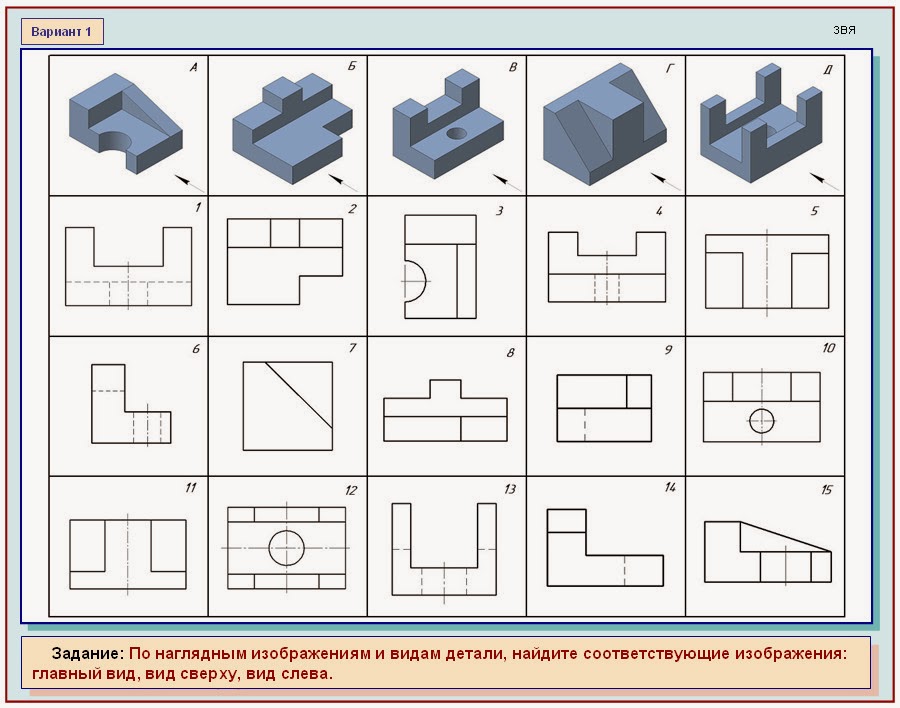

По наглядным изображениям предметов найдите их чертежи (рис. 6). Запишите в тетради, какому наглядному изображению, обозначенному буквой, соответствует чертеж, обозначенный цифрой.


Рис. 6. Задание для упражнений

Источник: pedagogic.ru

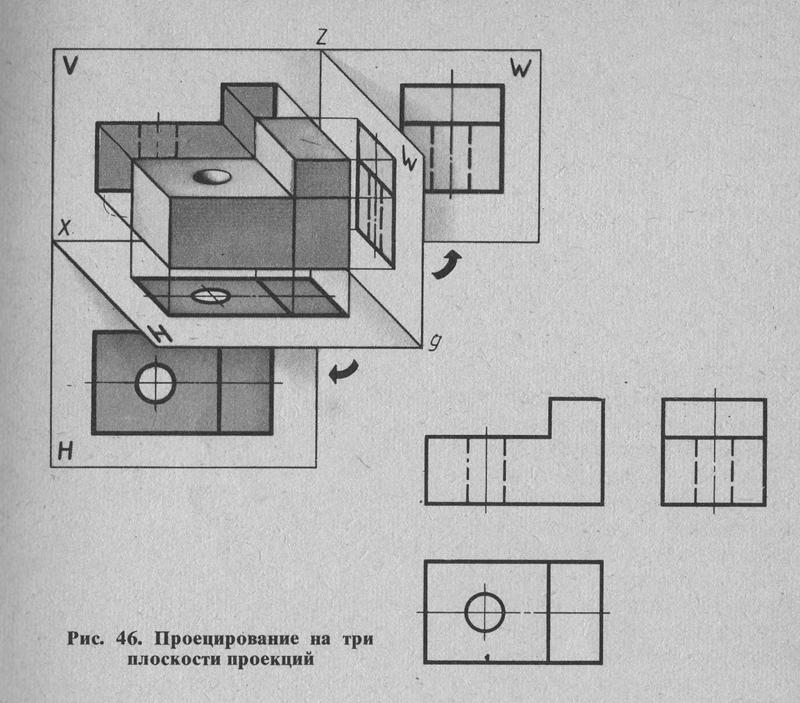

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

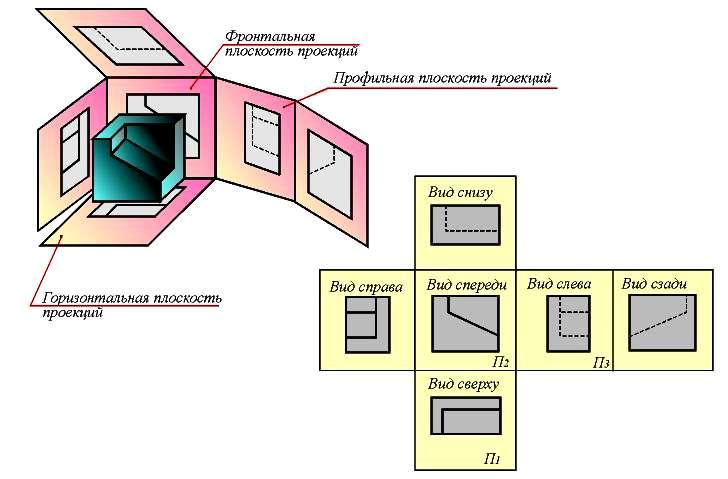

Рис. 82. Получение основных видов

Вид спереди (главный вид) размещается на месте фронталь­ной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в про­екционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 84).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отноше­нию к фронтальной плоскости проекций так, чтобы видимая по­верхность ее могла быть спроецирована с наибольшим количест­вом элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силу­эт, изгибы поверхности, уступы, выемки, отверстия, что обеспе­чивает быстрое узнавание формы изображенного изделия.

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 85. Местные виды

Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.

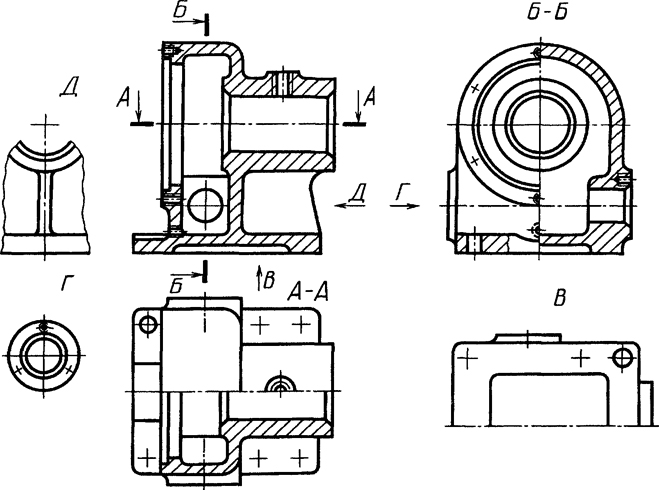

Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.

Источник: cherch.ru

Расположение видов на чертеже

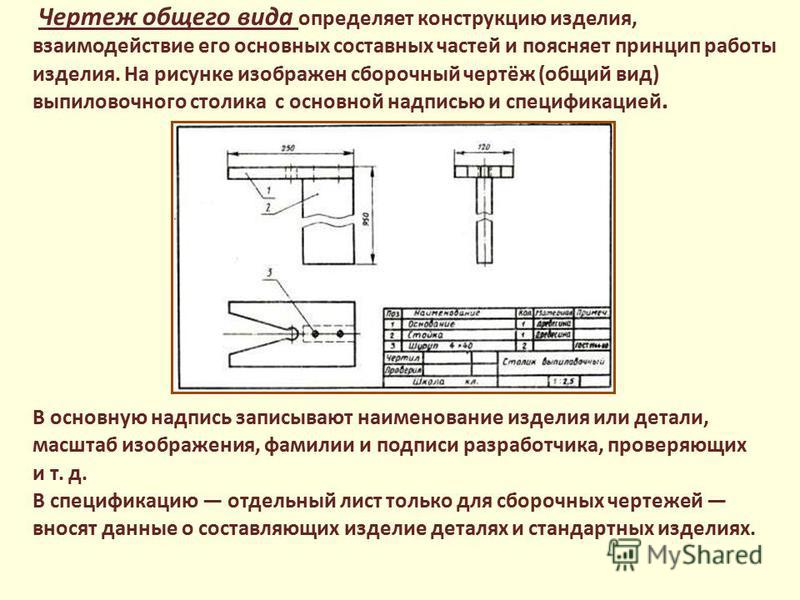

Чертеж — один из главных документов из пакета рабочей документации изделия. Конструктор должен сделать графическое изображение детали или изделия так, чтобы на любом производстве, за сотни или тысячи километров, их могли изготовить, не обращаясь за консультацией. Для того чтобы информация об изделии воспринималась и трактовалась однозначно, введены определенные единые правила оформления чертежных изображений и расположения на них отдельных элементов.

Читать еще:  Что тяжелее цинк или медь

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

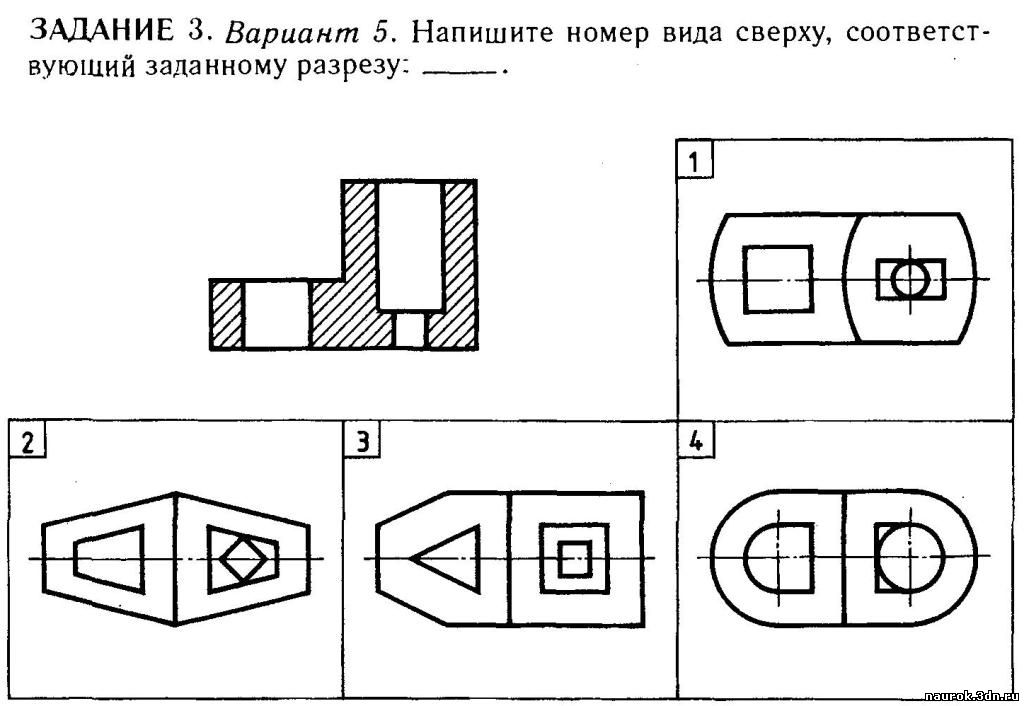

Для демонстрации внутренней структуры объекта, его рассекают одной либо большим числом секущих. Изображение детали с отрезанным такой плоскостью объемом называют разрезом. Он показывает часть объекта, находящуюся в рассекающих плоскостях и позади них.

Классификация

Разрезы подразделяют на несколько разновидностей:

  • Простые. Используется одна рассекающая плоскость.
  • Сложные. Плоскостей две или три. В особо сложных случаях применяется и большее число.

Простые разрезы, подразделяются по ориентации секущей на:

По конфигурации сложные подразделяются на ступенчатые и ломаные.

По признаку параллельности секущей какой –либо основной плоскости, вертикальные делятся на фронтальные и профильные. По тому же признаку среди ступенчатых различают горизонтальные и фронтальные.

Для осесимметричных объектов разрезы различают также по признаку направления секущей к этой оси на:

  • продольные;
  • поперечные.

Расположение секущей отображают толстой ( в полтора раза толще основной) штриховой линией с длиной штриховых черточек 8-20 миллиметров. Направление проекции показывают стрелками, ортогональными к штрихам. Секущую плоскость именуют двойными литерами: «А-А»

Выполнение

Изображение разрезов, параллельных плоскости основного вида, размещаются вблизи него.

Местные разрезы отделяются волнистыми линиями. При их изображении следует избегать расположения их в зоне других элементов, совпадения с ними или пересечения.

Расположение сложно-ступенчатого разреза рекомендовано по соседству с опорным основным видом. Можно их размещать и в свободных областях изображения.

При отображении ломаных разрезов сечения на чертежах они поворачиваются так, что совмещаются в единую гипотетическую плоскость.. Расположение частей объекта, находящихся за поворачиваемой плоскостью, скрывают.

Если во время условного рассечения объекта оставить лишь ту его часть, которая находится в секущей плоскости, получается сечение в его чертежном понимании.

Сечения подразделяются на:

  • являющиеся частью разреза;
  • самостоятельные.

Среди самостоятельных различают:

  • Вынесенные. Чертятся за контуром основного вида. Они рекомендованы стандартом в качестве предпочтительных.
  • Наложенные. Размещаются непосредственно на чертеже соответствующего вида либо в его разрыве. Иногда затрудняют чтение конструкторского документа.

Система расположения, обозначения и наименования сечений аналогична системе обозначений разрезов. Важно помнить, что линии, обозначающие сечения, не могут пересекаться с элементами чертежа. След секущей отображается толстой линией с разрывом.

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

  • Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
  • Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
  • Переход между поверхностями допускается отражать условно или вовсе опускать.
  • Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
  • Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
  • Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
  • Плоские грани детали выделяют диагональными тонкими линиями.
  • Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
  • Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: stankiexpert.ru


ВИДЫ ЧЕРТЕЖА И СООТВЕТСТВУЮЩИЕ ИМ ПРОЕКЦИИ

В черчении изображение обращённой к наблюда­телю видимой части поверхности предмета называет­ся видом. Названия видов зависят от того, с какой сторо­ны рассматривают предмет при проецировании (рис. 12).

Исходным на чертеже является вид спереди , кото­рый называют также главным видом . Если смотреть на предмет слева, под прямым углом к профильной плоско­сти проекций получают вид слева . Когда смотрят на предмет сверху, перпендикулярно горизонтальной плос­кости проекций получают вид сверху.

Направления, по которым смотрят на деталь, полу­чая тот или иной вид, указаны на рис.11 стрелками с надписями. Каждый вид занимает на чертеже строго оп­ределённое место по отношению к главному виду. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху — под главным видом. Нельзя нарушать это правило, располагая виды на произвольных местах без особого обозначения.

Зная правило расположения видов можно предста­вить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже и воссоздать в воображении объёмную форму предмета. Наряду с видами спереди, сверху и слева для изображе­ния предмета могут применяться виды справа, снизу, сзади — все они называются основными. Однако количе­ство видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета.

ICQ 379899784 Skype: nov1907 ooVoo: korolevaolga

Источник: chertejnik.narod.ru

Виды на чертеже и основные виды в машиностроении

Виды на чертеже подразделяются на: фронтальную, горизонтальную и профильную проекции. Под видами подразумевается те части детали, которые имеют видимые части поверхности. Наиболее полную информацию должен предоставлять главный вид.
Принимая во внимание ГОСТ 2.305-68, деталь имеет следующие основные виды:
Главный вид (вид спереди) или же часто используемая фронтальная проекция;

Вид сверху . Имеет расположение под главным видом. По другому имеются горизонтальная проекция;

Вид слева . Изображают справа от вида спереди и именуется профильной проекцией;

Вид справа . Находится слева от вида справа;

Вид снизу . Имеет свое место над главным видом;

Вид сзади . Располагается справа от вида слева.

В машиностроении используются три видовых проекции: профильную, горизонтальную и фронтальную.

Это для упрощения составления чертежей. Заменяют другие виды с помощью штриховых(невидимых) линий.

Источник: chertegik.ru

Урок по основам черчения Тема: Изображения: виды детали



Методическая разработка





























Патракова Ольга Николаевна, преподаватель



Федеральное казенное профессиональное

образовательное учреждение № 247

Федеральной службы исполнения наказаний



Адрес электронной почты:

olgaz[email protected]yandex.ru

























г.Краснотурьинск

2016 г.





Направление

Методическая разработка открытого урока

Тема

План открытого урока учебной дисциплины: Основы строительного черчения

Цели

обучающая:

способствовать формированию представления об основных,  дополнительных,  местных видах, способствовать осознанию существенного отличия основных,  дополнительных,  местных видов

развивающая:

способствовать овладению основными способами мыслительной деятельности обучающихся (анализ, сравнение, умение делать выводы, работать по алгоритму, доказывать, объяснять понятия). Создать условия для развития познавательного интереса. Способствовать развитию умения анализировать.

воспитательная: способствовать формированию уважительного отношения  при работе в группе (умение слушать и слышать).



Задачи



План урока

I. Этап организационный
– приветствие, проверка присутствующих на занятии.

3 мин

II. Этап мотивационный

– объявление темы занятия, постановка целей занятия.

2 мин

III. Этап изучения нового материала и первичного закрепления знаний
– понятие об основных, дополнительных, местных видах

15 мин

IV. Процессуально – исполнительский этап

– основные понятия, графическое изображение каждого вида

18 мин

V. Рефлексионный этап

6 мин

VI. Информация о домашнем задании

1 мин

Содержание урока

Прилагается

Средства обучения

Кейс по теме, чертежные принадлежности, плакат по теме



Список информационных источников

1.    Короев Ю.М. Черчение для строителей. – М: Высшая школа, 2009.

2.    Полежаев Ю.О. «Строительное черчение» – М.: Издательский центр «Академия», 2008.

3.    Бродский А.М. «Черчение» – М.: Издательский центр «Академия», 2008.

4.    Полежаев Ю.О. «Основы строительного черчения» – М.: Издательский центр «Академия», 2016.

























План урока



Группа: Мастер отделочных строительных работ



Тема: Изображения: виды детали

Тип урока: усвоение новых знаний и умений

Формы организации учебной деятельности: групповая, фронтальная.

Метод обучения: частично поисковый, кейс – метод, мозговой штурм.

Средства обучения: кейс по теме, чертежные принадлежности, плакат по теме



План урока:



I. Этап организационный
– приветствие, проверка присутствующих на занятии.

3 мин

II. Этап мотивационный

– объявление темы занятия, постановка целей занятия.

2 мин

III. Этап изучения нового материала и первичного закрепления знаний
– понятие об основных, дополнительных, местных видах

15мин

IV. Процессуально – исполнительский этап

– основные понятия, графическоеизображение каждого вида

18

мин

V. Рефлексионный этап

6 мин

VI. Информация о домашнем задании

1 мин



Ход занятия



I.                   Этап организационный

Взаимное приветствие преподавателя и обучающихся. Определение отсутствующих, проверка подготовленности учащихся к уроку, организация внимания обучающихся

II.                Этап мотивационный

Подготовка обучающихся к активному и сознательному усвоению знаний, к решению заданной задачи

Проблема: Необходимость принятия нового стандарта

Сообщение темы и целей изучаемого материала.

Тема: Изображения: виды детали

Постановка целей:

обучающая:

способствовать формированию представления об основных,  дополнительных,  местных видах, способствовать осознанию существенного отличия основных,  дополнительных,  местных видов

развивающая:

способствовать овладению основными способами мыслительной деятельности обучающихся (анализ, сравнение, умение делать выводы, работать по алгоритму, доказывать, объяснять понятия). Создать условия для развития познавательного интереса. Способствовать развитию умения анализировать.

воспитательная: способствовать формированию уважительного отношения  при работе в группе (умение слушать и слышать).



III.            Этап изучения нового материала и первичного закрепления знаний

1.                  Мозговой штурм – ассоциации со словосочетанием: виды детали

2.                  Изучение исходных данных ситуации по группам.

3.                  Поиск ответов на поставленные вопросы.

1 группа – об основных видах, 2 группа – о местных, 3 группа – все о дополнительных видах.

1. Какое изображение называется видом?

4.                  Как располагают на чертеже основные виды?

5.                  Какой вид принято называть главным?

6.                  Как располагаются главные виды?

7.                  Какой вид называется местным?

8.                  Как на чертеже отмечается местный вид?

9.                  Для чего применяют дополнительные виды?

10.              В чем отличие между дополнительным и местным видом?

11.              Как на чертеже отмечают дополнительный вид?

12.              В каком случае допускается не делать надписи и указания стрелкой над видом?

13.              Сделать вывод о необходимости заменыГОСТ 2.305-68 на ГОСТ 2.305-2008



IV.             Процессуально – исполнительский этап

Запись основных понятий и выполнение рисунков 2,5,10 в конспекте



V.                Рефлексионный этап

1.                  Анализ урока.

2.                  Подведение итогов.

3.                  Сингвейн



VI.       Выдача  домашнего задания





























Содержание кейса



 Описание видов в ГОСТ 2.305-2008*

 * ГОСТ 2.305-68



Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 1). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 2). На производственных чертежах изделие какой-либо сложной формы может быть изображено в шести основных видах.

Рис. 1. Получение основных видов

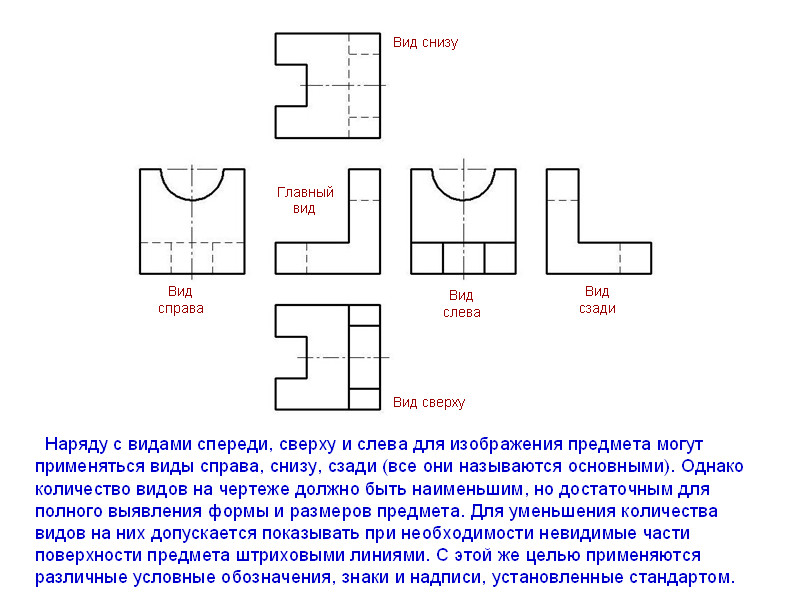

Вид спереди (главный вид) размещается на месте фронтальной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в проекционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допускается показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 3).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отноше­нию к фронтальной плоскости проекций так, чтобы видимая по­верхность ее могла быть спроецирована с наибольшим количест­вом элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силу­эт, изгибы поверхности, уступы, выемки, отверстия, что обеспе­чивает быстрое узнавание формы изображенного изделия.

Рис. 2. Основные виды

Рис. 3. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 4. Местные виды



Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.

Местный видКроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 4). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 4, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 4, б).

На местных видах можно проставлять размеры.



Рис. 5 Местные виды

Если какую-либо часть предмета на чертеже невозможно показать на перечисленных выше видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций. В электронных моделях дополнительные виды не применяют.

Дополнительный вид должен быть отмечен на чертеже прописной буквой (см. рисунки 6,7), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (например, стрелка Б)

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (Рисунок 8)

Рис. 8 Дополнительный вид

Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида должно быть дополнено условным графическим обозначением. При необходимости указывают угол поворота (см. рисунок 9).



Рис.9 Дополнительный вид

Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид. Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению вида условное графическое обозначение  не добавляют.


Рис. 10 Варианты выполнения дополнительных видов





Ответить на вопросы и выполнить задания:



1.      Какое изображение называется видом?

2.      Как располагают на чертеже основные виды?

3.      Какой вид принято называть главным?

4.      Как располагаются главные виды?

5.      Какой вид называется местным?

6.      Как на чертеже отмечается местный вид?

7.      Для чего применяют дополнительные виды?

8.      В чем отличие между дополнительным и местным видом?

9.      Как на чертеже отмечают дополнительный вид?

10.  В каком случае допускается не делать надписи и указания стрелкой над видом?

11.  Почему был заменен ГОСТ 2.305-68 на ГОСТ 2.305-2008

12.  Выполнить чертежи в конспект рисунков 2,5,10














Скачано с www.znanio.ru

Презентация по черчению “Виды на чертеже”

Просмотр содержимого документа
«Презентация по черчению “Виды на чертеже”»

Виды на чертеже

  • Расположение видов на чертеже
  • Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов. Можно также сказать, что под видамиподразумеваются видимые части поверхностей предметов, обращенные к наблюдателю и показанные на чертежах.

Расположение видов на чертеже

  • Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.
  • Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:
  • Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция
  • Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция
  • Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция
  • Вид справа. Находится с левой стороны главного вида
  • Вид снизу. Размещается над главным видом
  • Вид сзади. Находится с правой стороны от вида слева

Точно так же, как и все проекции, основные виды находятся в проекционной связи. При составлении машиностроительных чертежей разработчики стараются выбирать как можно меньшее количество видов, и в то же самое время, чтобы форма изображенного предмета была представлена точно и во всех подробностях. В тех случаях, если это необходимо, те части поверхностей предметов, которые являются невидимыми, допускается обозначать при помощи штриховых линий.

Самую полную информацию об изображенном на чертеже предмете должен предоставлять главный вид. По этой причине расположение детали относительно фронтальной плоскости проекций необходимо осуществлять таким образом, чтобы можно было спроецировать ее видимые поверхности с указанием самого большого количества элементов, определяющих форму. Кроме того, именно главному виду надлежит демонстрировать все особенности формы детали, уступы, изгибы поверхности, силуэт, отверстия, выемки. Это необходимо производить с целью обеспечения максимально быстрого узнавания той формы, которую имеет изображаемое изделие.

На чертежных графических документах наименования видов не наносятся, кроме тех случаев, когда с главным изображением детали они находятся в прямой и непосредственной проекционной связи.

Виды вне проекционной связи Для того чтобы рабочее поле чертежа использовать наиболее рациональным способом, согласно действующим нормам и стандартам, допускается изображение видов на любом их месте, причем вне всякой проекционной связи.

Те виды, которые располагаются без проекционной связи с главным видом, следует обозначать различными буквами кириллицы (русского алфавита), а что касается направления, то для его указания нужно применять стрелки.

Размеры стрелок, которые наносятся на чертежах в случае отображения вида вне проекционной связи, должны иметь строго определенные размеры, которые устанавливаются действующим стандартами.

Расположение видов на поле чертежа  Основным требованием, которому должно соответствовать размещение на чертежах главного и других основных видов, является рациональность. При этом необходимо учитывать также размещение текстового материала и необходимость нанесения размеров. Согласно действующим стандартам, не допускается располагать виды на чертежах таким образом, чтобы это препятствовало полному представлению формы детали на главном виде.

Рациональное расположение видов  Под рациональным расположением видов на машиностроительных чертежах понимается такое их размещение, при котором дается полное представление о форме и всех особенностях изображаемой детали.

Спасибо за внимание

Презентация по черчению “Виды” – прочее, презентации

В и д ы.

8 класс

Изображения, используемые на технических чертежах , называют видами .

Вид – это изображение

обращенной к наблюдателю

видимой поверхности предмета.

З а п о м н и

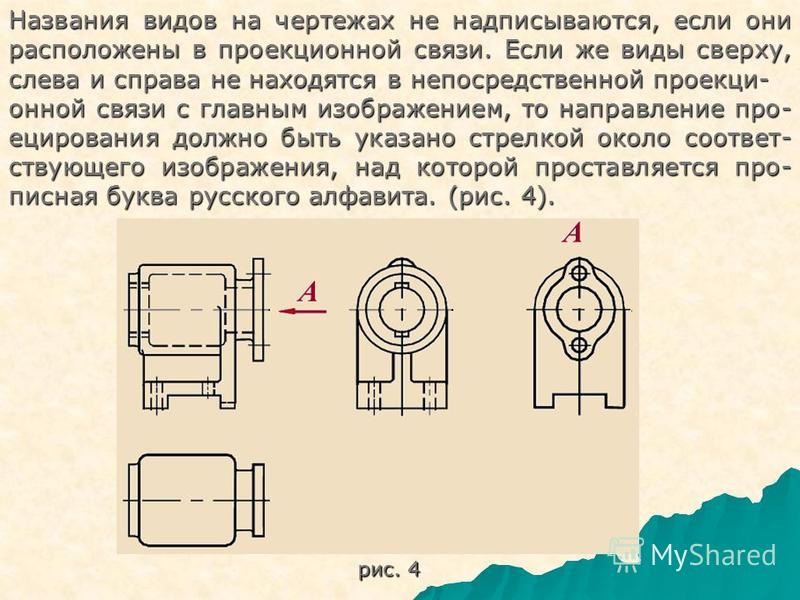

ГОСТ 2.305 – 68 устанавливает шесть основных видов, которые получаются при проецировании предмета, помещенного внутрь куба на все его грани.

Грани полого куба разворачиваются до совмещения с фронтальной плоскостью проекций.

Установлены следующие названия видов:

  • Вид спереди – главный вид (размещается на месте фронтальной проекции).
  • Вид сверху (под главным видом) размещается на месте горизонтальной проекции.
  • Вид слева (располагается справа от главного вида) .
  • Вид справа (размещается слева от главного вида).
  • Вид снизу (находится над главным видом).
  • Вид сзади (размещается справа от вида слева).

Названия видов на чертежах не надписывают!

Запомни

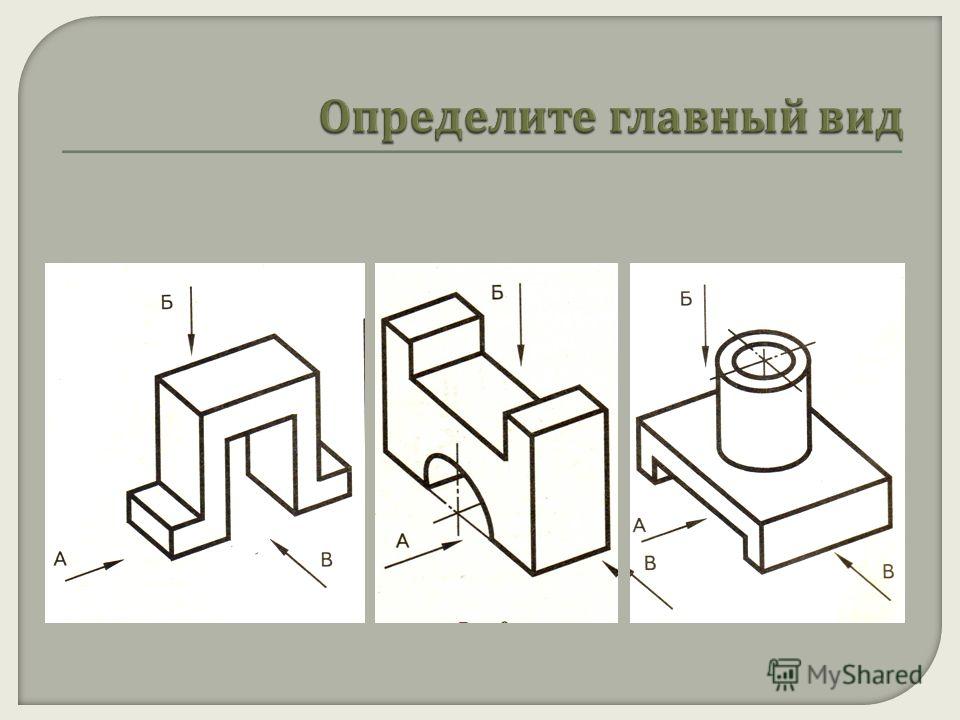

В качестве главного вида принимается изображение, полученное на задней грани куба, которое соответствует фронтальной плоскости проекций.

Предмет располагается относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета .

Количество видов на чертеже

должно быть минимальным,

но достаточным для того,

чтобы понять форму

изображенного объекта.

На видах допускается показывать

необходимые невидимые части

поверхности предмета

при помощи штриховых линий.

З а п о м н и

З а п о м н и

Расстояние между видами

выбирается произвольно,

но с таким расчетом, чтобы

можно было нанести размеры.

На чертежах не допускается дважды

проставлять один и тот же размер,

так как это загромождает чертеж

и затрудняет его чтение

и использование в работе.

Запомни

Запомни

З а п о м н и

Виды, так же как и проекции, располагаются в проекционной связи.

М е с т н ы й в и д.

Изображение узкоограниченного места поверхности детали называется местным видом.

На рисунке местный вид расположен в проекционной связи. В этом случае он не обозначается. На виде спереди стрелкой показано направление взгляда.

Если местный вид расположен не в проекционной связи, то на виде он обозначается стрелкой и буквой русского алфавита, а само изображение местного вида надписывается той же буквой.

Проверь себя

  • Дайте определение понятия «вид».

Вид – это изображение обращенной к наблюдателю видимой поверхности предмета.

  • Как располагаются виды на чертежах?

Виды, так же как и проекции, располагаются в проекционной связи.

Назовите изображения,

представленные на рисунках.

Что означает штриховая линия на виде слева?

Источники: 1 . Черчение: учеб. для 9 кл. общеобразоват. учреждений / Н.А Гордеенко, В.В. Степакова; 2. Черчение: учеб. для общеобразоват. учреждений / А.Д. Ботвинников, В.Н. Виноградов, В.С. Вышнепольский.

Презентацию подготовила Постникова О.В. учитель черчения и изобразительного искусства НОУ «Школа – интернат №14 ОАО «РЖД» г. Миасс

8 советов по совершенствованию навыков инженерного рисования

Рисунки и изображения являются одними из лучших средств передачи идей и взглядов. Это еще более верно для инженеров и машинистов. Понимание основ инженерного рисунка – отличный первый шаг. Это позволит вам сообщить о замысле вашего дизайна деталей, обработанных с помощью ЧПУ.

Заказчики, занимающиеся наиболее быстрым прототипированием, загружают файлы дизайна и чертежи для лучшего понимания требований. Однако не все инженеры всесторонне обучены создавать четкие чертежи.Это может создать проблемы для производителей, которым сложно понять чертежи. Таким образом, может иметь место нестандартное форматирование и негативное влияние на затраты, время выполнения и ясность спецификации.

Цель этого руководства – познакомить вас с основами технического рисования. Мы также дадим вам 8 важных советов по созданию лучших инженерных чертежей. Таким образом, вы сможете научиться эффективно создавать инженерные чертежи. Это гарантирует, что вы сможете четко изложить свои уникальные идеи и требования.Таким образом, вы сэкономите время и деньги.

Что такое инженерный чертеж?

Технический чертеж (также называемый механическим чертежом, производственными чертежами, чертежами, размерами и т. Д.) Относится к одному из технических чертежей, который помогает определить требования к машиностроительной продукции. По сути, этот тип рисунка направлен на четкое отображение всех геометрических особенностей продуктов и их компонентов. Это гарантирует, что производители смогут производить детали, отвечающие конкретным потребностям.

Механический чертеж включает описание производственного процесса. Таким образом, он передает инженерные идеи для процесса проектирования. Он также может предоставлять записи об уже существующих компонентах. Инженерный рисунок – это не просто иллюстрация. Скорее, его цель – описать формы и размеры компонентов.

Такие описания могут также включать спецификации допустимых вариаций, пределов, материалов и т. Д. Рисунки могут быть различной формы, от косой до изометрической.Чертежи также включают ряд выступов, на которых показаны компоненты под разными углами. Все это нацелено на то, чтобы продукты соответствовали требованиям.

Назначение технического чертежа

Как уже упоминалось, этот механический чертеж включает в себя всю информацию, необходимую для изготовления компонентов. Информация может включать размеры, номера и названия деталей, варианты, допуски и многое другое. Таким образом, инженер может приступить к производственному процессу сразу после получения чертежа.

Как сделать технический чертеж

В прошлые годы все, что было доступно, – это чертежные доски, бумага, линейки, штангенциркуль и прочее. Хотя эти инструменты все еще доступны для ручных чертежей, такие чертежи не подходят для современного производства.

Это связано с тем, что сегодня большинство систем ЧПУ могут считывать информацию прямо из файлов. Таким образом, они могут легко составить программу резки по мере необходимости. Чертежи, сделанные вручную, только усложнили бы задачу инженерам.

С появлением программного обеспечения для автоматизированного проектирования (САПР) все стало намного проще. Это программное обеспечение имеет несколько преимуществ по сравнению с ручными чертежами. Вы можете использовать САПР для создания чертежей с нуля. Однако более простой вариант – сначала создать 3D-модель. Затем вы можете создавать свои рисунки оттуда.

Все, что вам нужно сделать, это указать размер. Программа CAD генерирует виды всего за несколько щелчков мышью. 3D-модели значительно упростят обновление чертежей для внесения изменений.

После создания отличных инженерных чертежей, отражающих ваши особые требования, вы можете загрузить их на платформу RapidDirect, которая предоставляет профессиональные услуги по производству прототипов.

Загрузите файлы и начните работу с RapidDirect уже сегодня!

Основные компоненты технического чертежа

Создание чертежей для оптимального производства потребует хорошего понимания основ технического чертежа. Один рисунок состоит из нескольких элементов с несколькими вариациями.Давайте подробнее рассмотрим компоненты, из которых состоит инженерный чертеж, и тогда вы научитесь читать инженерные чертежи.

Типы линий

Обратите внимание, что все линии на инженерном чертеже одинаковы. Доступны различные варианты, позволяющие отображать скрытые и видимые края деталей.

Самый распространенный тип линии – это сплошная линия. Многие называют это линией рисования. Он представляет физические границы объекта.То есть это тип линии, используемой для рисования объекта. Толщина линии варьируется. На внешних контурах используются более толстые линии, а на внутренних – более тонкие.

Скрытая линия – это еще один тип линий, используемых в механическом рисовании. Это помогает показать точки, которые иначе не были бы видны на чертеже. Например, длина внутреннего шага детали может отображаться скрытыми линиями.

Осевые линии показывают отверстия и симметричные свойства детали. Выносные линии могут аннотировать измеряемую область.С другой стороны, линии разрыва показывают прерывистый вид, не занимая слишком много места.

Различные типы технических чертежей

На техническом чертеже есть различные типы видов. Каждый из них служит разным целям. Обратите внимание, что вы должны включать только то представление, которое способствует общему пониманию дизайна.

Изометрический вид

Изометрические чертежи показывают трехмерный вид деталей. Вертикальные линии остаются вертикальными, а параллельные линии идут под углом 30 градусов.Линии в этом типе обзора имеют истинную длину. С этим типом обзора инженеры остаются верными габаритам, а не используют оптические иллюзии.

Ортогональный вид

Это один из наиболее предпочтительных видов на инженерном чертеже. Ортографическая проекция помогает представить 3D-объект в 2D. Это обеспечивает транспортировку всего необходимого для производства компонентов. Также нет никаких искажений длины.

Вид с вырезами

С помощью вырезов сокращается количество различных видов ракурсов, которые мы можем иметь для одного чертежа.Это отличный вариант для включения всех необходимых размеров выреза.

Подробный вид

Подробный вид показывает отдельные разделы крупным планом в увеличенном виде. Это полезно, если на этой небольшой площади есть важные размеры. Это хороший обзор читабельности измерений.

Дополнительный вид

Этот тип вида помогает отображать плоскости, которые не являются вертикальными или горизонтальными. Он показывает наклонные поверхности без искажений.

Размеры

Как уже упоминалось, новые станки с ЧПУ могут считывать размеры прямо с линии. Некоторые важные фрагменты информации могут отсутствовать в моделях САПР. Это может включать допуски GD&T и геометрические размеры.

Правильные размеры всегда гарантируют долгий срок службы компонентов при меньших затратах на техническое обслуживание. Вы можете автоматически получать размеры с помощью кнопки измерения. Однако включение инженерных допусков требует ручных действий.

Информационные блоки

Это маленькие прямоугольники, расположенные в нижнем углу инженерного чертежа.Блок включает название и номер детали, имя автора, покрытие, количество, масштаб и другую информацию. Эти информационные блоки могут также включать цены на материалы. Также должен быть включен каждый компонент, используемый в сборке.

Вот видео об основах инженерного рисования.

Важные советы по улучшению инженерных чертежей

Следующие советы помогут улучшить навыки инженерного рисования. Таким образом, инженеры-технологи могут легко понять требования к вашим компонентам.

Совет 1. Включите размеры только критических и измеримых элементов.

При обработке с ЧПУ 3D-модель часто содержит все размеры, необходимые для производства. Следовательно, вы должны включать в свой механический чертеж только важную информацию о резьбе и критические контрольные размеры.

Совет 2: Добавьте в чертеж необходимость нарезания резьбы отверстием

Часто бывает трудно точно измерить глубину резьбы. Следовательно, вы всегда должны действовать как минимум с указанием глубины.

Совет 3. Объедините выноски

Если в представлении есть несколько одинаковых объектов, укажите размерность только для одной из этих функций. Затем вы можете пометить размер как «#X DIM». Это означает, что функция существует в представлении X раз. Например, «5X 10-38 TAP» означает, что на этом виде имеется 5 отверстий с резьбой 10-38.

Совет 4: Сообщите о намерениях сборки об основных характеристиках

Если производство включает в себя механическую обработку всей сборки, вы должны включить инструкцию по сборке в свой технический чертеж.Кроме того, вы можете предоставить вашим машинистам номера деталей. Это особенно важно, если вы сами устанавливаете готовое оборудование.

Совет 5: Номера деталей очень важны

В случае, когда требуется установка оборудования, поставщик и номер детали должны быть указаны на чертеже. Простое упоминание «запрессовываемого дюбеля M4» не дает информации о материале или длине дюбеля в механической мастерской.

Совет 6: Нет необходимости включать дополнительные обозначения вторичных операций

Для некритических операций, таких как полировка и анодирование, вы можете не включать их в чертеж.Часто лучше запрашивать расценки и сроки выполнения этих операций отдельно. Таким образом, вы сможете узнать дополнительные затраты и время. Вы также можете не включать материал в рисунок, если не знаете, какой материал использовать. Это поможет избежать путаницы на разных уровнях.

Совет 7. Избегайте завышенных размеров или допусков на ваших конструкциях

Обычно только некоторые особенности компонентов имеют решающее значение для их функционирования. Следовательно, вы хотите, чтобы машинист больше сосредоточился на этих функциях.Превышение размеров может привести к потере критических характеристик шума. Поэтому важно назначать допуски только для критически важных функций.

Совет 8: Допуск должен находиться в пределах стандартных уровней точности

Важно, чтобы вы задавали правильный уровень допусков для вашего материала. Не требуют допусков, которые ниже точности стандартных ручных метрологических инструментов. Следовательно, вам следует изучить начатые измерения, используемые в предпочитаемом вами механическом цехе.Это поможет вам принимать обоснованные решения.

Заключение

Инженерные чертежи остаются важным аспектом работы машиниста. Эти чертежи составляют до 20% рабочего времени проектирования. Это помогает четко передать все геометрические особенности изделий и их компонентов. Таким образом, вы можете быть уверены, что производители могут производить детали, отвечающие конкретным потребностям.

В RapidDirect мы стремимся сэкономить время, автоматизируя считывание 3D-моделей для производственных целей.Это оставляет за инженерами ответственность только за создание габаритных чертежей и сборочных чертежей. Цель этого процесса – помочь нам сосредоточиться на производстве более качественной продукции.

Мы располагаем мощными производственными возможностями и предоставляем услуги, отвечающие вашим индивидуальным требованиям. Мы помогаем оптимизировать конструкцию вашей детали, используя самые надежные доступные инструменты. Все, что вам нужно сделать, это загрузить файл с дизайном, и вы мгновенно получите расчет стоимости. Эти и многие другие товары доступны по конкурентоспособным ценам.

Основы механического черчения | Sciencing

Обновлено 20 сентября 2019 г.

Автор Les Moore

Основы механического черчения начинаются с понимания концепции ортогональной проекции.Изучение механического рисования похоже на изучение другого языка. С помощью нескольких простых инструментов и знания видов рисунки можно понять и сделать.

Инструменты для механических чертежей

Первое, что необходимо – это доступ к сборнику механических чертежей. Хороший технический альбом для рисования будет служить справочником на всю жизнь и на него можно ссылаться, пока человек работает в отрасли. Интерактивные учебные пособия предлагают отличное введение в техническое рисование (см. Ресурсы).

Основные инструменты для рисования включают ластик и либо грифель с грифелями, либо механические карандаши, либо деревянные карандаши с соответствующей твердостью грифеля.Бумага для рисования, тройник, два треугольника (один 45 градусов, один 30/60 градусов), циркуль и несколько шаблонов пластиковых кругов – вот предметы, которые нужны человеку для начала.

При необходимости можно приобрести другие инструменты. Пригодилась бы небольшая доска для рисования для домашнего использования. Требуется треугольная чертежная шкала с разными масштабами на каждой грани. Доступны два разных типа треугольных шкал: инженер и архитектор. Отличие заключается в маркировке.

Инженерные шкалы показывают отметки, поскольку один дюйм равен 10 футам (или 1:10) на одном крае, один дюйм равен 20 футам (или 1:20) на другом крае и так далее.Шкалы Architect показывают отметки в долях, поскольку четверть дюйма равна одному футу (1/4 “= 1’0”). Эти треугольные шкалы используются не для рисования линий, а для измерения.

Ортографические виды

Понимание орфографических видов – это базовые знания инженерного чертежа. Если человек представляет себе букву «L» с толщиной, то напечатанная буква L будет называться видом спереди. Если смотреть сверху, это полоса с линией по ширине, обозначающая верхнюю часть L. Это называется видом сверху или сверху.С правой стороны это полоса с линией внизу, обозначающая нижнюю часть L. Это называется видом справа.

Чертежная бумага

Чертежная бумага для механических чертежей – пергамент. Это тонкая бумага, поэтому из нее можно делать чертежи. Веллум прочен и выдерживает многократные стирания. В углу находится основная надпись для такой информации, как заголовок, масштаб рисунка, составитель, проверка и дата.

Чертеж в масштабе

Имея в виду концепцию L-раскладки, идея состоит в том, чтобы подогнать чертеж к бумаге.Если длина верхней части L составляет 6 дюймов, нижняя часть – 3 дюйма, толщина – 2 дюйма, а размер бумаги – 8,5 x 11, рисунок не поместится.

Если нарисовать половину размера, три вида поместятся, но не оставят лишнего места. Четверть размера подойдет. Нарисуйте верхнюю ногу 1,5 дюйма, нижнюю часть 0,75 дюйма и толщину 0,25 дюйма. Введите масштаб в основную надпись и нарисуйте.

Добавление размеров

На инженерном чертеже должны быть размеры.Выносные линии простираются для обозначения объектов, а затем линии со стрелками на конце, перпендикулярные выносным линиям, обозначаются фактической длиной объекта. На чертеже L верхняя часть ноги будет 6, нижняя часть 3 и 2 будут определять толщину и ширину ног.

Основы технического рисования

Хотя компьютерные чертежи (AutoCAD) стали стандартом для черчения, знание основ технического черчения помогает инженерам и архитекторам создавать полные и точные эскизы и чертежи.Чертежи чертежей используют чертежники, слесари, подрядчики и даже специалисты по пожарной безопасности. Хотя уроки технического рисования могут показаться немного устаревшими, полученные навыки и знания отделяют начинающих технических специалистов от профессиональных инженеров и архитекторов.

черчение | графика | Британника

чертеж , также пишется чертеж , также называемый инженерный чертеж , графическое представление конструкций, машин и их составных частей, которое передает инженерный замысел технического проекта мастеру или рабочему, который делает продукт.

На стадии проектирования чертежи от руки и механические чертежи служат как вдохновляющие и направляющие функции дизайнера, так и общение между дизайнером, сотрудниками, производственным отделом, маркетинговым или управленческим персоналом. На этом этапе точные механические чертежи могут уточнить, подтвердить или опровергнуть схему, которая выглядела многообещающей на эскизе от руки. Фактически, и эскиз, и точный механический чертеж являются важными частями процесса проектирования, и оба относятся к области черчения.После того, как базовая конструкция установлена, навыки составления чертежей помогают в разработке и передаче большого количества данных, необходимых для производства и сборки деталей. Для автомобиля, небоскреба или космического корабля могут потребоваться десятки тысяч чертежей, чтобы передать все требования к готовому продукту от дизайнеров к производителям.

Завершение набора чертежей, необходимых для производства продукта или создания проекта, включает три важных фактора: (1) детальное описание каждой детали и требований конечного продукта или проекта; (2) применение здравого смысла и знания стандартных процедур составления проектов для выбора комбинации чертежей и спецификаций, которые будут передавать информацию, указанную на этапе (1), наиболее ясным образом; и (3) размещение квалифицированного персонала и подходящего оборудования для подготовки документов, указанных на этапе (2).

Черчение основано на концепции ортогональной проекции, которая, в свою очередь, является основной задачей раздела математики, называемой начертательной геометрией. Книга Géométrie descriptive (1798) французского математика 18-го века Гаспара Монжа, которой предшествовала публикация соответствующего материала, и за ней последовало обширное развитие, считается первым изложением начертательной геометрии и формализацией орфографической проекции. . Росту и развитию профессии чертежника способствовало применение концепций, опубликованных Монж, необходимость изготовления взаимозаменяемых деталей, введение процесса проектирования и экономия, предлагаемая набором чертежей, которые в большинстве случаев делали здание. работающей модели ненужно.

Люди с различными навыками и специальностями необходимы для разработки и реализации инженерных и архитектурных проектов. Редактирование обеспечивает общение между ними и координацию их деятельности. Дизайнер несет основную ответственность за основную концепцию и окончательное решение, но зависит от поддержки нескольких уровней составителей, которые готовят графические исследования деталей; определить посадки, зазоры и возможность изготовления; и подготовим рабочие чертежи.Художник-иллюстратор, или технический иллюстратор, преобразует предварительные или окончательные чертежи в графические изображения, обычно полноцветные перспективные конструкции, чтобы помочь другим визуализировать продукт, информировать публику, привлекать инвестиции или способствовать продажам. Прежде чем приступить к составлению собственных чертежей, лица, занимающиеся чертежной профессией, могут отслеживать чертежи, чтобы отредактировать или отремонтировать их, а затем перейти к подготовке подробных чертежей, таблиц материалов, спецификаций узлов (таких как двери и окна) и определения размеров чертежей. по инициативе более опытных коллег.Широкий спектр действий, требуемых от команды дизайнеров, требует, чтобы ее члены сочетали опыт и творческий подход с навыками визуализации, анализа и определения границ, а также со знанием материалов, производственных процессов и стандартов.

Производители, изготовители или строители несут ответственность за точное соблюдение набора чертежей и спецификаций; у них не должно быть необходимости задавать вопросы или принимать решения относительно деталей конструкции.За все такие детали ответственность несет группа разработчиков; чертежи должны четко передавать всю необходимую информацию, чтобы выполнялись функциональные требования и нормативные ограничения для готового продукта или проекта, чтобы механические свойства материалов были подходящими, а операции по механической обработке, а также процедуры сборки или монтажа были возможны.

Строго утилитарные цели рисования и упор на ясность и точность явно отличают его от родственной ему формы искусства, описанной в рисунке статьи.Картографическое оформление рассматривается в статьях картографических и геодезических. Некоторые специфические области применения чертежей рассматриваются в статьях «Строительство зданий»: «Современные строительные практики»; дизайн интерьера; и швейная и обувная промышленность.

Виды чертежей

В зависимости от продукта или проекта набор чертежей обычно содержит подробные чертежи (также называемые рабочими чертежами), сборочные чертежи, чертежи в разрезе, планы (виды сверху) и фасады (виды спереди).Для изготовления машины форма и размер каждой отдельной детали, за исключением стандартных крепежных деталей, описаны на подробном чертеже, и, по крайней мере, один сборочный чертеж показывает, как детали подходят друг к другу. Чтобы прояснить детали интерьера или стыковку деталей, может потребоваться подготовить чертеж сечения, показывающий деталь или сборку, как если бы они были вырезаны плоскостью, с удаленной частью объекта. Для строительства здания необходимы планы, фасады, разрезы и подробные чертежи, чтобы передать информацию, необходимую для оценки затрат, а затем возведения конструкции.В этом случае подробные чертежи содержат точную информацию о таких элементах, как лифты, лестницы, шкафы, а также обрамления окон, дверей и перемычек. В наборе чертежей моста, плотины или шоссе появляется различная информация, но в каждом случае различия связаны с наилучшим способом передачи необходимой информации.

Технический чертеж: Трудности | L’atelier Canson

Технический рисунок – это работа от руки, требующая большой практики.Несмотря на то, что можно сделать несколько черновых набросков, когда придет время создавать, вам необходимо освоить различные линии и способы их обогащения.

1.

Линии мастеринга

Хотя градуированные шкалы и другие квадраты облегчают вашу работу, вам необходимо уметь рисовать прямые, горизонтальные, вертикальные и диагональные линии, не перемещая лист бумаги.

  • Расположите руку удобно и гибко, так чтобы локоть не касался тела.
  • Держите руку на листе бумаги для коротких линий, двигайте рукой для длинных линий.
  • Держите карандаш наклонно к бумаге: под 45 ° для узких, интенсивных линий, под 30 ° (более наклонно) для толстых линий и блоков.

Практикуйтесь, пока ваши жесты не станут автоматическими при работе, например, с калькой, наложенной на сетку. Используйте тот же подход, чтобы научиться рисовать эллипсы от руки: все изогнутые объемы требуют этого.

2.

Завоевание основных объемов

Как дизайнер, ваша цель – превратить любую концепцию в изображение или, во всяком случае, в форму … Помимо проектирования объекта, вам необходимо представить его, чтобы любой мог прочитать тома. Важно отметить, что подробный набросок позволяет вам работать с разными углами обзора.

  • Самые сложные формы часто можно разбить на основные геометрические объекты: кубы, пирамиды, цилиндры, конусы и сферы. Все они могут быть созданы из линий и эллипсов, сделаны трехмерными и заданы перспективой.

Памятка: должен ли технический чертеж быть выполнен в двух или трех измерениях?

Двумерная ортогональная проекция показывает вид спереди плоского объекта. Только штриховка указывает на различные объемы. Для описания различных сторон может потребоваться несколько рисунков.

  • Использование перспективы помещает объект в пространстве в трех измерениях.Он основан на принципе точки схода: за исключением вертикальных линий, все линии сходятся на горизонте в одной точке. В простом случае он фокусируется на одной стороне объекта; когда он сложный, с двумя или тремя точками схода, он помещает один край объекта на передний план и допускает различные углы обзора (виды с высоким и низким углом…).

3.

Соблюдение пропорций

Несколько советов: при старте потренируйтесь на кубе; это лучший способ определить точные пропорции. Нарисуйте ведущие линии куба (с квадратным или прямоугольным краем), убедившись, что вы рисуете объект внутри него, как если бы он был в коробке.

4.

Рабочие тени и свет

Эти контрасты между темными и светлыми частями лучше всего передают объем. Задача более тонкая, чем реалистичная работа, заключается в объединении трех типов световых эффектов:

  • Прямой свет, освещающий одну сторону объекта и погружающий противоположную сторону в тень.
  • Яркость по отношению к каждому элементу: затенение создается контурами, характерными для объекта.
  • Качество отражений варьируется в зависимости от типа строительных материалов, используемых для изготовления объекта.

Не забудьте о : усилить присутствие объекта, включив его тень, убедившись, что она расположена напротив источника света.

Что такое инженерный рисунок | Основы машинного чертежа

Инженерный чертеж – это язык инженеров.Он предназначен для передачи его идей, мыслей и замыслов другим. Чертеж, нарисованный инженером, имеющим инженерные знания, для инженерных целей является инженерным чертежом. Инженерный чертеж является отправной точкой для всех инженерных отраслей: машиностроения, производства, гражданского строительства, электротехники, электроники, связи, информатики, химической, текстильной, транспортной, металлургической, приборостроительной, автомобильной, архитектурной, сельскохозяйственной, авиационной, морской, горнодобывающей и т. Д.

Это универсальный графический язык инженеров, на котором говорят, читают и пишут по-своему. У каждого языка есть свои правила грамматики. Инженерный рисунок также имеет свою грамматику в теории проекций, свои идиомы в общепринятой практике, свои пунктуации в типах линий, свои сокращения, символы и свои описания в конструкциях.

Студенты не должны путать инженерный рисунок с художественным. Последний обычно используется художниками в коммерческих целях, например, для рисования, рекламных щитов и т. Д.

Геометрический чертеж:

Геометрический чертеж является основой всех инженерных чертежей. Это предмет, который сложно выучить или преподавать без помощи хорошего учебника. Должна быть достигнута хорошая скорость рисования, потому что в отрасли «время – деньги». В инженерном чертеже большое значение имеют аккуратность, аккуратность и разборчивость.

Геометрический чертеж состоит из:

1. Простой геометрический чертеж и

2. Сплошной геометрический чертеж.

Геометрический рисунок – это искусство изображения геометрических объектов, таких как квадрат, прямоугольник, цилиндр, конус, сфера и т. Д., На листе чертежа.

Плоский геометрический рисунок – это искусство изображения объектов, имеющих два измерения, то есть длину и ширину, такие как квадрат, прямоугольник, четырехугольник и т. Д., На листе чертежа.

Solid Geometrical Drawing – это искусство изображения объектов трех измерений, то есть длины, ширины и высоты, таких как куб, цилиндр, сфера и т. Д.на листе чертежа. Объяснение технического чертежа

Подробный технический чертеж должен включать следующее:

Подробные чертежи должны содержать информацию, достаточную для изготовления детали.
Достаточно ортогональных видов: видов, достаточных для адекватного описания компонента.
Размеры: Должны быть равномерно распределены, структурированы и не дублированы.
Масштаб: Чертеж должен указывать масштаб, используемый для размещения компонента на листе чертежа.
Тип проецирования : Третий угол проецирования является обязательным в ENGG1960.
Проектный стандарт (AS1100): Фактически это отражено в предписанных текстах.
Имя или заголовок чертежа: Как называется компонент?
Номер чертежа: Какой номер (внутренняя система) компонента?
Используемые единицы измерения: мм, м, дюймы, футы и т. Д.
Допуски: Каковы производственные допуски для каждой части компонента.
Текстура поверхности (или шероховатость): Насколько гладкой / шероховатой должна быть каждая часть компонента.
Обработки (покрытия, закалки и т. Д.): Требуются ли защитные покрытия для компонента?
Ссылка на сборочный чертеж: Во что вписывается мой компонент?
Материал: Из какого материала изготовлен компонент?
• Составитель (кто его нарисовал), Контроллер (кто его проверял), Утверждающий (кто утвердил) и даты
Зоны: Где на чертеже вы имеете в виду?
Редакция: Что было изменено, почему и какая редакция представляет собой этот чертеж?
Размер листа: A4, A3, A2, A1 или A0
Компания: Школа AMME, Сиднейский университет
Справочная информация о листах (например,Лист 1 из 3): Когда требуется более одного листа.

Справка рабочего стола

Чтобы начать работу с Onshape и настроить учетную запись и параметры поведения по умолчанию, мы настоятельно рекомендуем сначала пройти Учебное пособие. Это проведет вас через соответствующие настройки и забыть о настройках учетной записи, как начать набросок, изготовить деталь и другие основы Onshape. Расчетное время до завершения составляет 50 минут для всех разделов, но вы можете выбрать модули по своему усмотрению.

Грунтовка Onshape Primer

Выберите категорию информации ниже или выберите из содержания слева. У нас также есть глоссарий, если вы хотите изучить список терминов Onshape и их определений.

Onshape предлагает множество возможностей для самостоятельного обучения.Выберите предпочтительный метод обучения по ссылкам ниже. Проверяйте почаще, так как мы регулярно обновляем наши ресурсы.

Если вы новичок в Onshape, ознакомление с Primer – это хороший способ познакомиться с концепциями Onshape и некоторыми основными функциями.

Эта основная справочная система содержит справку по всем платформам, на которых работает Onshape. В каждой теме объясняется информация для всех платформ.В некоторых темах информация зависит от платформы, и для каждой платформы есть раскрывающиеся списки. В других разделах информация не привязана к конкретной платформе, поэтому информация применима ко всем платформам.

Кнопки панели инструментов

В правом верхнем углу каждой страницы расположены четыре кнопки, обведенные ниже слева направо:

  • Развернуть все / Свернуть все – кнопка переключения, которая разворачивает или сворачивает все раскрывающиеся текстовые области на текущей странице.Перед печатью страницы рекомендуется развернуть все раскрывающиеся списки. Это настраивает страницу для печати со всеми видимыми текстовыми областями.
  • Печать – открывает диалоговое окно «Печать»; для отправки страницы на подключенный принтер или сохранения страницы в виде файла PDF.
  • Предыдущая страница – Переход к предыдущей странице на основе содержания.
  • Следующая страница – Переход к следующей странице на основе содержания.

Примечание Легенда

В этой справочной системе вы увидите следующие примечания:

Ссылки на наш Учебный центр, где вы можете узнать больше о конкретных функциях программного обеспечения.

Полезные советы, идеи или альтернативные рабочие процессы.

Предупреждающие сообщения, предупреждающие вас о возможных подводных камнях, известных проблемах или потенциальных болевых точках.

Сообщения об устранении неполадок, которые помогут вам решить проблемы.


Обратная связь

Чтобы оставить отзыв о самой справочной системе, нажмите синюю кнопку «Отзыв» в правой части браузера.

Используйте инструмент в Onshape, чтобы зарегистрировать заявку в службу поддержки Onshape. Разверните меню «Справка» (щелкните значок) и выберите Обратиться в службу поддержки . Корпоративные клиенты также могут обратиться к своему менеджеру по работе с клиентами.

Внизу каждого раздела справки вы найдете Была ли эта статья полезной? Инструмент обратной связи (как показано ниже). Оставьте свой отзыв, нажав кнопку «Да» или «Нет».


Количество видов – технический чертеж

В примерах пакета кукурузных хлопьев, показанного на рисунке 2.11, и небольшого кронштейна, показанного на рисунке 2.12, было показано шесть видов каждого компонента. В полной орфографической проекции может быть только шесть видов артефакта. Центральный вид – это всегда вид спереди.

Могут быть включены и другие виды, но это будут вспомогательные виды. Такие вспомогательные виды размещаются на удалении от ортогональных видов.Если артефакт содержит наклонную поверхность, истинный вид наклонной поверхности никогда не будет виден в ортогональной проекции. Это можно увидеть на маленькой скобке на рис. 2.12. Кронштейн содержит стенку жесткости, которая показана справа на виде спереди. У него наклонная поверхность, как показано на виде слева и справа. Однако нет никакого вида, который показывает истинный вид этого места. Это может быть обеспечено с помощью вспомогательного вида, спроецированного из вида с левой стороны или из вида с правой стороны, который будет видом, перпендикулярным наклонной поверхности.Такой наклонный вид не поместился бы в пределах шести видов кронштейна и, следовательно, был бы размещен сбоку, но с примечанием, поясняющим, что это был вид на стрелку, перпендикулярную лицу. Обычно такие стрелки обозначаются буквенно-цифровыми обозначениями. Должен быть заголовок, связанный с истинным видом, который связывает стрелку с видом. Типичный заголовок – «Вид на стрелку Z».

Если деталь не очень сложная, шесть видов артефакта необязательны и чрезмерны.Количество просмотров будет зависеть от передачи полной и полной информации об артефакте. Таким образом, учитывая скобку на рис. 2.12, вероятно, потребуются только три вида. Это будет вид спереди, вид сверху и вид слева. Затем эти три вида будут иметь размеры, и трех видов плюс размеры будет достаточно для изготовления кронштейна. На рис. 2.14 показаны три таких вида (но линии проекции необходимо стереть). На рис. 2.16 показаны два вида фланца.Поскольку один вид представляет собой вид в разрезе по центральной линии, может быть передано достаточно информации, когда размер этой детали определен для ее изготовления. На сборочном чертеже малогабаритных ручных тисков на рис. 1.11 показаны три вида. Единственная причина, по которой показан вид слева, состоит в том, чтобы показать детали винтов (номер детали 8), которые крепят одну из закаленных вставок к корпусу. Альтернативный метод рисования этих болтов – это добавление пунктирных линий к виду сбоку, чтобы были показаны скрытые детали болтов.В этом случае ссылки балуна переместятся на эти пунктирные линии, и левый вид будет ненужным. Однако я нарисовал три вида, потому что подумал, что это будет понятнее, чем добавлять пунктирные линии.

Трех рисунков на рис. 1.11 достаточно для сборки различных частей небольших ручных тисков. Однако этого нельзя сказать о деталях, необходимых для сборки ракеты Джорджа Стефенсона. В этом случае два вида дадут лишь скудную информацию о внешней форме и форме.Потребуются многочисленные другие виды и дополнительные чертежи, чтобы дать полную информацию о том, как изготовить и собрать локомотив.

Невозможно дать жестких правил относительно количества видов, требуемых на любом инженерном чертеже. Решение о необходимом количестве будет зависеть от сложности артефакта и его внутренних характеристик. Во всех случаях количество просмотров будет определяться необходимостью предоставить достаточно информации для детали, которую нужно изготовить. Следует стараться избегать предоставления большего количества видов, чем необходимо, потому что это только усложняет рисунок.С другой стороны, если дополнительный вид помогает понять конструкцию детали, то это полезное дополнение!

Ссылки и дополнительная литература

Бейли Р. Б. и Глитеро Дж. П., Инженерная история ракеты, отчет об исследовании, Национальный железнодорожный музей, Йорк, 2000.

ISO 128: 1982, Технические чертежи – Общие принципы представления, 1982.

ISO 128-24: 1999, Технические чертежи – Общие принципы представления – Часть 24: Линии на машиностроительных чертежах, 1999.

ISO 128-30: 2001, Технические чертежи – Общие принципы представления – Часть 30: Основные условные обозначения для видов, 2001.

ISO 128-34: 2001, Технические чертежи – Общие принципы представления – Часть 34: Виды машиностроительных чертежей, 2001.

ISO 128-40: 2001, Технические чертежи – Общие принципы представления – Часть 40: Основные условные обозначения для разрезов и сечений, 2001.

ISO 128-44: 2001, Технические чертежи – Общие принципы представления – Часть 44: Разделы машиностроительных чертежей, 2001.

ISO 5456-1: 1996, Технические чертежи – Методы проецирования – Часть 1: Сводка, 1996.

ISO 5456-2: 1996, Технические чертежи – Методы проецирования – Часть 2: Ортографические изображения, 1996.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
