Калькулятор режимов фрезеровки | cnc-box.ru

МатериалПредел прочности на растяжение​​Удельная сила резаньяПоправочный коэфициентГруппа обрабатываемости (по Walter)
минмакс
Rmkc1.1mc
Н/мм²Н/мм²
Нелегированные и низколегированные стали, C >0.25 %, низкой и средней прочности35075015000.21P1, P6
Нелегированные и низколегированные стали, C >0.55 %, в состоянии поставки40090017000.25P2, P3, P4, P7, P14
Низко- и высоколегированные стали, отожжёные750110020000.25P5, P8, P11, P12
Нержавеющие ферритные / мартенситные стали, улучшенные800140022000.25P15
Низко- и высоколегированные стали, улучшенные
1100
140025000.25P9
Низко- и высоколегированные стали, улучшенные1200160030000.25P10, P13
Нержавеющие, аустенитные стали40090018000.21M1
Нержавеющие, аустенитные / ферритные стали + дуплексные стали600100020000.21M3
Нержавеющие, аустенитные стали, дисперсионно твердеющие (стали PH)700150024000.21M2
Серый чугун + чугун повышенной плотности + ковкий чугун, с низким пределом прочности2004008000.28K1, K3, K7
Ковкий чугун с низким пределом прочности + ковкий чугун с высоким пределом прочности4006009500.28K2, K5
Высокопрочный чугун30040012000.28K4,
Чугун с шаровидным графитом с высоким пределом прочности + отпущенный ковкий чугун, нелегированный + легированный60080014000.28K6
Алюминиевые ковкие сплавы, не дисперсно-твердеющие  3500.25N1
Алюминиевые ковкие сплавы, диперсно-упрочненные  6000.25N2
Алюминиевый литейный сплав <12 % Si, неупрочнённый  6000.25N3
Алюминиевый литейный сплав <12 % Si, упрочнённый, алюминиевый литейный сплав ≥12 %  7000.25N4, N5
Чистая медь, медный сплав (латунь, бронза) с низким пределом прочности  5500.25N7, N8, N9
Высокопрочные медные сплавы, бронза с высоким пределом прочности  10000.25N10
Жаропрочные сплавы, на основе железа, отожжённые  24000.25S1
Жаропрочные сплавы, на основе железа, упрочнённые  25000.25S2
Чистый титан  13000.25S6
Титановые сплавы, сплавы Alpha, Alpha/Beta и Beta  15000.25S7, S8
Жаропрочные сплавы, никелекобальтовые, отожжённые  28000.25S3
Жаропрочные сплавы, никелекобальтовые, упрочнённые  29000.25S4
Жаропрочные сплавы, никелекобальтовые, литейные  30000.25S5
Закалённые стали 46–52 HRC  30000.25h2
Закалённые стали 52–58 HRC  37000.25h3
Закалённые стали 58–62 HRC  43000.25h4
Отбелённый чугун 50–60 HRC  35000.25h5
Термопласты и реактопласты, без абразивных включений  1500.2O1, O2
Пластмассы, армированные волокном  3000.3O3, O4, O5
Графит  4000.25O6

www.cnc-box.ru

Обзор инструментальных приложений для смартфонов

На современном металлообрабатывающем производстве необходимо соблюдать современные стандарты качества и добиваться производительности работы и экономичности производства. Для того, чтобы легко следовать нормативам, осуществлять точный расчет режимов резания и быстро узнавать технические характеристики инструмента, достаточно установить соответствующее приложение на смартфон или планшет.

Эта статья посвящена мобильным приложениям по тематике металлообработки и металлорежущего инструмента. Программы для инструментальщиков предназначены для оптимизации рабочих процессов, увеличения производительности и повышения точности, помогают решить различные задачи, возникающие при проведении основных операций металлообработки.

В настоящее время существует множество мобильных приложений, разрабатываемых рядом компаний. Мы рассмотрели несколько основных программ и распределили их по категориям – в зависимости от выполняемых функций и роли приложения. Это разделение условное, так как часть из них совмещает несколько функций сразу и подходит для нескольких категорий.

В конце статьи расположен список всех приложений, рассмотренных нами, и указаны ссылки для скачивания (для разных мобильных OS). Для быстрого перехода к перечню ссылок нажмите на название  компании-производителя: Sandvik, Seco, Iscar, Walter, Widia, Tungaloy, Mitsubishi, TaeguTec, Kennametal, Dijet, Canela, Inovatools.

Калькуляторы и конверторы величин – приложения для расчетов

Это программы, предназначенные для расчета режимов резания, параметров для различных операций и инструментов. Также существуют конверторы для перевода величин и мер из одной системы в другую.

Одна из наиболее обширных категорий. Сюда входят калькуляторы для расчета крутящего момента, величины подачи, скорости резания, частоты вращения шпинделя, глубины и ширины резания, мощности, объема и толщины снимаемой стружки, времени обработки, усилия резания. Приложения, относящиеся к данному разделу, иногда обладают и дополнительными функциями, за счет которых такие универсальные программы входят сразу в несколько категорий.

Примеры

Sandvik Start Values («Начальные значения»)

Приложение «Начальные значения» показывает рекомендуемые режимы резания (скорость, подачу и глубину резания) для разных областей применения режущих пластин. Также можно определить, для каких условий обработки и групп материалов применяется пластина.

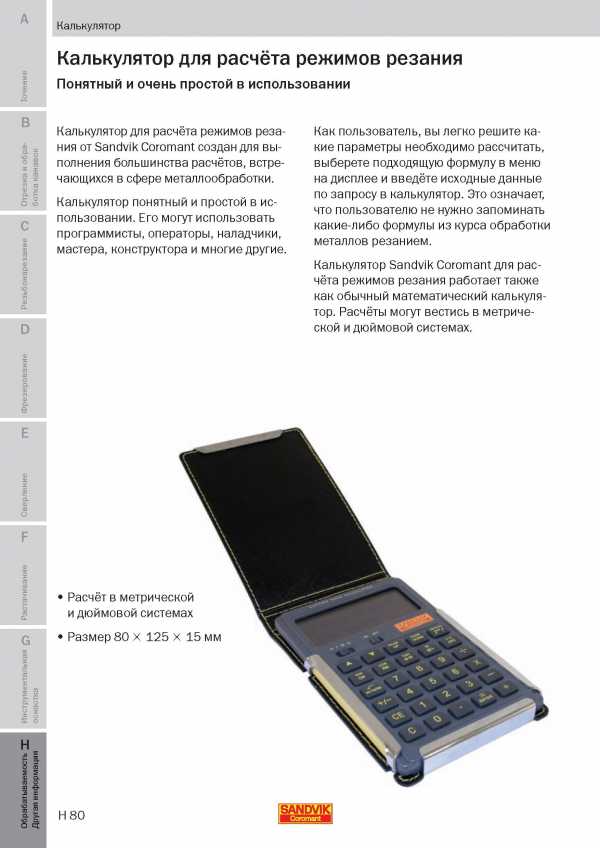

Sandvik Machining Calculator («Калькулятор режимов резания»)

Machining Calculator – это калькулятор режимов, облегчающий процесс подбора оптимальных параметров в зависимости от исходных условий резания.  Включены подсказки для повышения эффективности работы.

Дополнительно у компании есть приложения с таким же функционалом, но более узкоспециализированные, заточенные под один вид процесса резания: «Калькулятор по сверлению и нарезанию резьбы метчиками» (Drilling & tapping calculator​​), «Калькулятор по фрезерованию» (​Milling calculator) и «Калькулятор по точению» (​Turning calculator).

Калькулятор по сверлению и нарезанию резьбы (руководство по использованию)

Калькулятор для фрезерования (руководство по использованию)

Калькулятор для точения (руководство по использованию)

Приложения Sandvik представлены на русском языке (во всех видеоматериалах есть субтитры с переводом инструкций).

Seco Tools Assistant

Приложение Tools Assistant позволяет получать базовые расчеты для фрезерования, токарной обработки, сверления и растачивания: количество оборотов в минуту, скорость резания и подачи, объем снимаемого материала, толщина стружки и т.д.

Планируется обновление программы и расширение функций.

Приложение на данный момент недоступно.

Walter Machining Calculator («Калькулятор для расчета режимов резания»)

Machining Calculator от Walter рассчитывает режимы резания для фрезерования, сверления и токарной обработки, а также помогает определить экономическую эффективность. На русском языке.

Mitsubishi Tool Box

Приложение Tool Box – это удобная программа для определения конечных значений обработки в зависимости от исходных данных. Пользователь с легкостью получает расчет оборотов в минуту, cкоростей резания и подачи, длительности операции токарной обработки, фрезерования или сверления. Приложение также выполняет функцию конвертера величин. Подбирая эквивалентные значения и осуществляя перевод, Tool Box определяет параметры независимо от того, в какой системе мер представлены исходные данные (метрической или дюймовой).

Приложение Dijet Cutting Tools IT

Мобильный калькулятор-конвертер от Mitsubishi включает несколько разделов, среди которых есть справочные материалы и советы по устранению препятствий, снижающих эффективность обработки.

На английском языке.

DIJET Cutting Condition-IT

Cutting Condition-IT (DJ Cutting Data). Приложение с быстрой выдачей результата расчетов в зависимости от условий резания, характеристик твердосплавного инструмента и используемого материала. В приложении есть видеоматериалы и каталоги PDF,  доступные для скачивания на мобильное устройство.

Программа на английском и японском языках.

DIJET BallEndMill calculater

Приложение-калькулятор BallEndMill calculater от Dijet предназначено для вычисления значений для производительной обработки радиусными концевыми фрезами: диаметра, скорости резания, глубины резания, строчечной подачи, времени, величины угла.

На английском языке.

Canela Calculator («Калькулятор режимов резания»)

Программа для расчета параметров резания при токарной, фрезерной обработке и операциях сверления.

Hobby Machinist Calculator

Приложение-калькулятор для определения значений скорости резания и скорости подачи с получением расчетов для фрезерования и токарной обработки. Дополнительно включены таблицы с размерами метчиков и сверл.

Приложение на данный момент недоступно

Приложения, подходящие для этой категории: Sandvik Machining Calculator, Sandvik Start Values, Sandvik Drilling & tapping calculator, Sandvik Milling calculator , Sandvik Turning calculator, Walter Machining Calculator, Seco Tools Assistant, DIJET Cutting Condition-IT, DIJET BallEndMill calculater, Mitsubishi Tool Box,Tungaloy Dr. Carbide, Canela Calculator, INOCUT – Cutting Data, Hobby Machinist Calculator

Справочники – помощники для подбора инструмента и расчета параметров резания

Одна из наиболее обширных категорий, включающая приложения для подборки необходимого инструмента для конкретной операции резания и определения соответствующих параметров. «Приложения-советчики» по функционалу похожи на программы-калькуляторы, но отличаются более широким кругом задач и набором опций. Такие универсальные программы могут относиться сразу к нескольким категориям за счет дополнительных функций.

Приложение Tungaloy Dr. Carbide

Примеры

Tungaloy Dr. Carbide

Dr. Carbide решает сразу несколько задач. Возможны различные способы поиска модели инструмента, подходящей для конкретных условий обработки, в зависимости от области применения, материала используемой заготовки и метода резания (поиск осуществляется по продукту, сплаву, части названия продукта и т. д.). Приложение включает электронный каталог инструмента Tungaloy (E-Catalog), калькулятор режимов (Machining Calculator), навигатор-поисковик модели инструмента (Tung-Navi), и систему сравнения пластин различных компаний-производителей (по сплаву или геометрии) с возможностью подбора эквивалента от Tungaloy (Insert Converter).

Программа на английском языке.

Iscar CMS Imp.

Приложение для поиска инструмента, подходящего для конкретной области применения и выбранного метода резания. Представлены новые каталоги режущего инструмента и линейки державок с описанием продуктов, техническими характеристиками, инструкциями по применению и таблицами с параметрами. Для повышения эффективности и производительности обработки добавлены показательные видеоматериалы.

Есть возможность выбора русского языка, но переведено не все.

Kennametal NOVO

Уникальное мобильное приложение NOVO™ – это рекордно быстрый поиск необходимой вам информации и подбор правильного инструмента. Поиск режущего инструмента возможен по параметрам резания, с помощью удобной развернутой структуры каталога, описанию продукта, названию или номеру модели. Даны рекомендации в зависимости от метода, цели обработки и условий, а также приведен перечень необходимых для эффективной обработки требований (геометрия, материал, допуск и пр.).

Widia Novo

Приложение Widia Novo позволяет выбрать режущий инструмент из структурированного каталога или же с помощью поиска по параметрам. Также включен быстрый поиск по номеру изделия или описанию продукта.

Раздел Tool Advisor помогает разобраться в характеристиках инструмента и дает пояснения для улучшения обработки. Здесь вы найдете рекомендации по применению в зависимости от заданных параметров (угол, посадка, глухое отверстие и т.д.), от требований (геометрии, вида материала, допуска) и от условий (черновая или чистовая обработка и т.п).

INOCUT – Cutting Data

Приложение INOCUT – Cutting Data от компании Inovatools разработано для определения условий и расчетов параметров резания, подбора инструмента и получения специальных рекомендаций по обработке. Возможен поиск данных по четырем категориям: фрезерование, сверление, развертывание и обработка метчиками.

На данный момент нет версии на русском языке.

Приложения, подходящие для этой категории: Tungaloy Dr. Carbide, Kennametal NOVO, Widia Novo, Sandvik Insert ID, DIJET Cutting Condition-IT, Sandvik Start Values, Taegutec TTApp, Kennametal Grade and Geometry Converter, Iscar CMS Imp.

Приложения для оценки, сравнения и подбора аналогов

Такие программы помогают проводить сравнения параметров различного инструмента и оснастки основных производителей. В итоге сопоставления характеристик и условий резания приложение выдает подборку аналогичных моделей от определенной компании, приложением которой вы пользуетесь. Оценка и сравнение инструмента происходит с учетом режимов и материалов.

Примеры

Sandvik Insert ID

Insert ID  — это идентификатор пластин, помогающий подобрать эквивалентное решение из программы Sandvik Coromant вместо аналогичных пластин, выпускаемых конкурентами. Подбор также осуществляется в зависимости от выбранного производителя и вида обработки (точение, фрезерование, сверление), также предлагаются две опции для поиска  – по марке сплава или по геометрии. В итоге вы получаете таблицу с подходящими марками сплава или типами геометрии от Sandvik в зависимости от материала по ISO, подачи и т. д.

Kennametal Grade and Geometry Converter

На русском языке.

Kennametal Grade and Geometry Converter

Аналогичное приложение от Kennametal рассматривает марку сплава режущей кромки или геометрию инструмента, выпускаемого конкурирующими компаниями, и подбирает эквиваленты из своей программы, предлагая вариант для каждой группы материалов по ISO.

Walter Machining Calculator

Приложение, уже рассмотренное нами выше, сравнивает расходы по двум инструментам с помощью встроенного калькулятора.

Приложения, подходящие для этой категории: Sandvik Insert ID, Kennametal Grade and Geometry Converter, Walter Machining Calculator, Tungaloy Dr. Carbide

Информационные приложения: каталоги инструмента, гиды по выставкам, публикации

Сюда можно отнести цифровые публикации и новостные брошюры, каталоги инструмента определенного производителя, гиды по профильным выставкам и путеводители по номенклатуре инструмента.

Примеры

Taegutec TTApp

TTAPP состоит из двух разделов: гида по инструменту Taegutec (Tool Advisor) и электронного каталога с классификацией режущего инструмента (e-Catalog). Позволяет выбрать подходящее решение в зависимости от конкретных условий и вида обработки – сверление и фрезерование. Поиск инструмента и пластин в цифровом каталоге осуществляется по типу операции или же по названию (или части наименования) модели.

Информация регулярно обновляется. На английском языке.

Sandvik Coromant Publications («Публикации»)

Приложение «Публикации» от Sandvik Coromant – это регулярно обновляемый сборник цифровых каталогов, брошюр и прочих материалов, выпускаемых компанией в виде печатных изданий. Обширная библиотека, предоставляющая информацию об инструменте компании и решениях для металлообрабатывающей промышленности. Возможен просмотр материалов в режиме offline, а также их распечатка.

На русском языке.

Canela iCatalog online  (Canela i-Каталог)

Электронный каталог, включающий широкий перечень инструмента ( номенклатура, режимы резания, технические спецификации).

Мобильный Путеводитель IMTS 2014

Официальное мобильное приложение, посвященное деталям проведения выставки IMTS 2014. Приложение регулярно обновляется и делится актуальной информацией о программе экспозиции, включая подробные описания компаний-участников и представленного инструмента. В программу включена карта, которая помогает сориентироваться в структуре здания комплекса. На схематичных изображениях залов обозначены все стенды, а также указано, где конкретно разместилась каждая из компаний-экспонентов. В приложение интегрирован планировщик задач MyShow Planner, благодаря которому посетитель может составить оптимальный план прохождения выставки в зависимости от своих предпочтений и интересов, а также по ходу мероприятия вносить изменения.

На английском языке.

Мобильный Путеводитель Metalloobrabotka

Приложение-гид, включающее разделы «О выставке», «Участники», «Деловая программа», «План выставки» и «Новости», разработано для более удобного посещения выставки и представляет собой своеобразную интерактивную прогулку. В данном случае приложение посвящено выставке «Металлообработка-2014» (Москва): представлена основная информация о проведении, включены карта экспозиции и электронный каталог компаний и мероприятий, а также подробные описания фирм-участников с контактными данными.

Приложения, подходящие для этой категории: Sandvik Coromant Publications, Sandvik Product news, Taegutec TTApp, Tungaloy Dr. Carbide, Iscar CMS Imp., Canela iCatalog online , Kennametal Novo, Metalloobrabotka, IMTS 2014

Приложения-журналы

Облегчают подбор и покупку профильного инструментального журнала и позволяют скачать электронную версию издания по металлообработке.

Примеры

CTEplus

CTEplus – это приложение, включающее выпуски журналов в цифровом формате, созданное Cutting Tool Engineering – одним из крупнейших информационных порталов по режущему инструменту и металлообработке. Доступен предпросмотр нескольких страниц любого представленного издания, после чего его можно скачать (платная услуга). Возможно оформление подписки. Журналы на английском языке.

APM (Asia Pacific METALWORKING Mag)

Несколько старых номеров на английском языке, доступных для бесплатного скачивания.
