Как выбрать манометр. Какие бывают типы манометров. Как установить, эксплуатировать манометр

В этой статье представлена информация о манометрах, чем руководствоваться при выборе, особенности их эксплуатации и прочее. Наряду с манометрами эта информация применима к вакуумметрам и мановакуумметрам. По тексту упоминаются только манометры, поскольку рекомендации по выбору и пр. для этих приборов одинаковы.

Манометр, вакуумметр и мановакуумметр – назначение приборов.

Манометр – прибор, с помощью которого производят измерение избыточного и вакуумметрического давления сред в разных агрегатных состояниях. Измерение производится за счет деформации трубчатой пружины (трубка Бурдона), которая находится внутри корпуса.

Вакуумметр — прибор, с помощью которого производят измерение разряжения рабочей среды. Давление позволяет контролировать чувствительный элемент прибора — трубчатая пружина. Стандарты шкалы вакуумметра от — 1..0 атм. Шкала всегда отрицательная, т. к. вакуумметры измеряют разряжение. Производится измерение давления ниже атмосферного.

Мановакуумметр — это прибор, с помощью которого производят измерение избыточного давления и разряжения рабочей среды. Механизм, позволяющий производить измерение — деформация трубчатой пружины. Мановакуумметры перекрывают область вакуума и избыточного давления.

Отличие приборов:
Манометр измеряет только положительное давление, вакуумметр измеряет только отрицательное давление, мановакуумметр – как отрицательное, так и положительное.

Благодаря простоте конструкции и невысокой стоимости в промышленности и сфере жилищно-коммунального хозяйства наиболее распространены манометры с трубкой Бурдона.

Виды манометров

В зависимости от специализации предприятия возникает потребность в измерении различных сред. Для этой цели разработаны манометры разного назначения.

Технические манометры – наиболее распространены для измерения избыточного давления
сред (воды, воздуха, газа). Широко применяются на промышленных предприятиях и в сере ЖКХ. Технический манометр подходит, если прибор не планируется применять в специфических условиях.

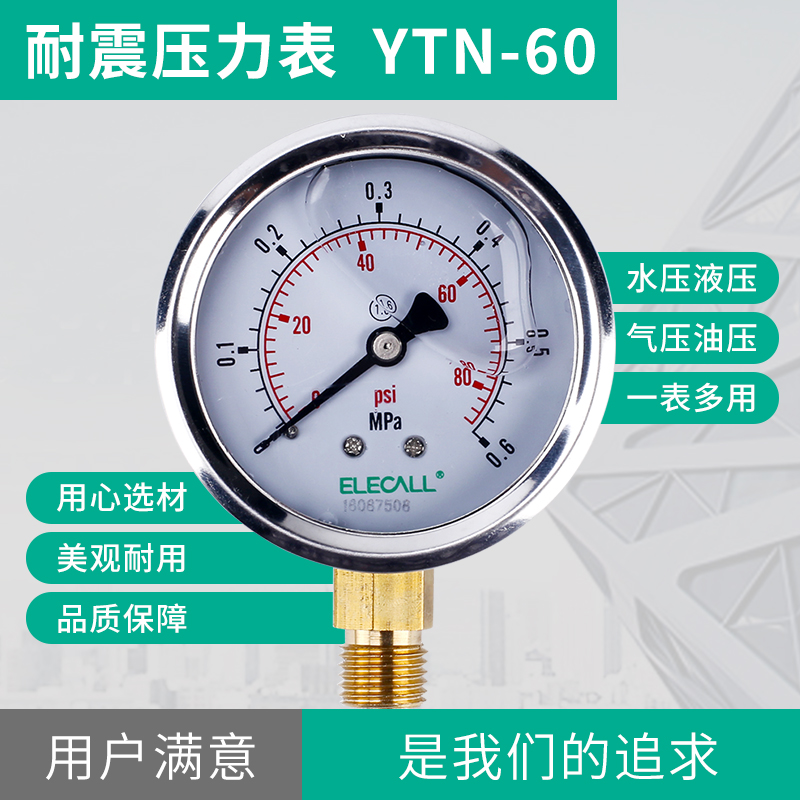

Виброустойчивые — манометры данного вида применяют в условиях повышенной вибрации. Устройство позволяет компенсировать вибрационную среду за счет особой конструкции. Широко применяют на насосных станциях, компрессорных установках, автотранспорте, судах и ж/д транспорте.

Коррозионностойкие манометры – приборы для измерения контроля давления в условиях агрессивных сред. Детали манометра изготовлены из нержавеющей стали, устойчивой к воздействию сред.

Манометры точных измерений или образцовые манометры — обладают более высоким классом точности (0,15;0,25;0,4; 0,6). Применяют в качестве эталона при поверке и калибровке приборов для измерения давления, а также с их помощью измеряют давление технологических линий, для которых нужна повышенная точность измерения.

Манометры аммиачные — применяют для измерения вакууметрического давления в агрессивных средах, в том числе для аммиака. Применяют для систем хладоснабжения. Данный тип манометров изготовлен на основе коррозионностойких, только с измененным циферблатом.

Манометры электроконтактные — это приборы с электроконтактной группой. Предназначенные для коммутации контактов в системах автоматизации. Прибор осуществляет управление электрическими цепями от устройства, которое подает сигнал, путем замыкания и размыкания электрических цепей при достижении определенного предела давления.

Железнодорожные манометры — данный вид манометров предназначен для измерения и контроля давления, в системах (тормозных и пр.) и установках подвижного ж/д состава, метрополитена и трамваев и для измерения давления в холодильных машинах в вагонах-рефрижераторах.

Что нужно учесть при выборе манометра?

Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог.

Параметр диапазона измерения.

Это наиболее важный параметр.
Стандартный ряд диапазонов давления манометров:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2
1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.

Стандартный ряд диапазонов давления мановакуумметров:
-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа

Стандартный ряд диапазонов давления вакуумметров:
-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.

Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения.
Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно.
При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.

Параметр класса точности

Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.

Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность — 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.

Параметр диаметра манометра

Этот параметр важен для приборов, имеющих круглый корпус.
Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.

Расположение штуцера.

Возможны два варианта.
Радиальное расположение — присоединительный штуцер выходит из манометра снизу.

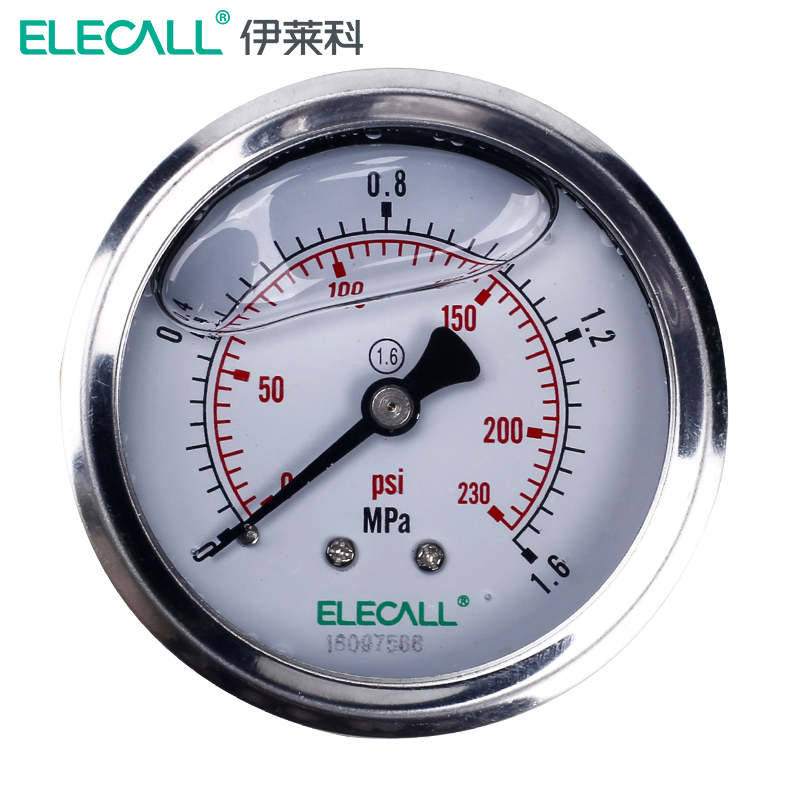

Торцевое — штуцер расположен сзади, с тыльной части прибора.

Присоединительная резьба

Для манометров наиболее характерны метрическая и трубная виды резьбы.
Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2.
Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.

Межповерочный интервал.

Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.

Исходя из вышесказанного, рекомендуется:

  1. Приобретать манометр, у которого первичная поверка на 2 года.
  2. Прежде, чем отдать прибор на переповерку, посчитайте все расходы, и оцените, выгодное ли это мероприятие. В расчет входит стоимость переповерки, и оплата ремонта в случае необходимости. Например, если система подвергалась гидравлическим ударам от пульсации среды, то по истечению 2 лет службы, как правило, 50% манометров не проходят переповерку.

Условия эксплуатации манометров.

Если эксплуатация прибора предполагает особые воздействия на манометр, такие как: работа с вязкими веществами, воздействие агрессивных сред, работа в условиях высокой вибрации, в условиях высоких (более +100С) и низких (менее -40С) температур, нужно использовать специализированный прибор, предназначенный для работы в соответствующих условиях.

Перевод единиц давления манометров.

Зачастую существует необходимость измерять давление в нестандартных единицах. При покупке небольшого количества манометров заводы не будут перестраивать шкалу под необходимые Вам единицы измерения. В этом случае полезно знать, как перевести единицы измерения самому.
1кгс/см2=10.000кгс/м2=1бар=1атм=0.1Мпа=100кПа=100.000Па=10.000мм.вод.ст.=750мм. рт. ст.= 1000мБар

Что нужно знать для установки манометров?

Чтобы произвести установку манометра необходимо использовать дополнительное оборудование. Для установки на трубу применяют трехходовые краны и игольчатые вентили. С целью защиты приборов применяют демпферные блоки, мембранные разделители, а также петлевые отборные устройства.

Трехходовой кран под манометр.

С помощью трехходового шарового или пробкового крана производят подключение прибора к оборудованию, в частности к трубопроводу. Можно также устанавливать двухходовой кран, в котором предусмотрен ручной сброс давления, при отключении прибора. Не стоит использовать стандартные шаровые краны, поскольку после его закрытия, механизм прибора продолжает оставаться в течение какого-то времени под давлением среды, в результате чего он может преждевременно выйти из строя. При давлении до 25 кгс/см2 это наиболее распространенный вид соединения. Если давление высокое – нужно использовать игольчатые вентили. Нужно учитывать, приобретая кран, соответствие резьбы манометра и резьбы крана.

Демпферный блок.

Демпферный блок необходим, чтобы гасить пульсацию измеряемой среды. Его устанавливают перед манометром. Резкое и частое изменение давления измеряемой среды создает пульсацию, которую необходимо гасить, чтобы измерить давление среды.

Пульсацию в трубопроводе создают насосы, в которых не предусмотрено устройство плавного спуска, а также установка большого количества шаровых кранов и дисковых затворов, открытие которых создает гидравлические удары.

Разделители сред мембранные.

Мембранные разделители сред – защитное устройство, назначение которого предохранять механизм прибора от попадания в измеряемую среду агрессивных, абразивных и кристаллизующихся сред. Выбирая это дополнительное устройство, нужно, чтобы резьба манометра и мембранного разделителя совпадала.

Блок клапанный игольчатый.

С его помощью подключают к технологическому оборудованию датчики избыточного, абсолютного давления, давления-разрежения, манометров. Этот блок дает возможность производить дренаж импульсной линии, а также сбрасывать давление перед демонтажем прибора. Используя клапанный игольчатый блок, можно подключать метрологическое оборудование для контроля, не производя отключение датчика от измеряемой среды.

Правила, которым нужно следовать при установке манометров:

  1. Производить подключение манометра к системе необходимо при отсутствии давления в трубопроводе.
  2. При установлении прибора, циферблат должен быть ориентирован вертикально.
  3. Вращение прибора нужно осуществлять за штуцер с использованием гаечного ключа.
  4. Недопустимо применять усилие к корпусу прибора.

Особенности эксплуатации манометров.

Во время использования прибора, для того чтобы не сокращался срок службы манометра, следует соблюдать правила эксплуатации. Это соблюдение температурного режима, допустимого давления, вибрационных нагрузок, не использование работы с агрессивными, вязкими и кристаллизующимися средами для приборов не предназначенных для этого. Одно из наиболее важных требований — обеспечение плавной подачи давления на прибор
В случае, если прибор подобран соответственно условиям работы и не нарушаются правила его эксплуатации, проблем в его функционировании, как правило, не возникает.

Работа манометра не допускается в случае:

  1. Во время подачи давления стрелка на приборе не двигается или движется скачками.
  2. Есть повреждение стекла прибора.
  3. После прекращения воздействия давления среды стрелка не возвращается к нулевой отметке.
  4. Превышается допустимое значение погрешности при измерении.

Каким образом проводится поверка манометров.

Существует два вида поверки прибора.

Первичная – поверка, проводимая заводом изготовителем перед тем, как прибор пускают в продажу. Об этом свидетельствует клеймо на стекле или на корпусе прибора и соответствующая отметка в паспорте манометра. Первичную поверку признают контролирующие организации и прибор разрешено эксплуатировать до окончания срока поверки, указанного в паспорте (1-2 года).

Переповерка прибора. После окончания срока первичной поверки, необходима переповерка манометра. Прибор, подлежащий переповерке должен быть исправен. Иначе он не пройдет переповерку и деньги, затраченные на эту процедуру, будут потрачены впустую.
Перепроветка прибора производится специализированными организациями, имеющими соответствующее оборудование и лицензию, а также городскими центрами стандартизации и метрологии.

Компания УАМ является производителем манометров следующих видов: технические, аммиачные, электроконтактные, виброустойчивые, для агрессивных сред, точных измерений, железнодорожные, которые являются аналогами приборов, выпускаемых ведущими производителями. Аналоги нашей компании не уступают в качестве ведущим производителям высокоточных приборов данного направления товаров.
Вы можете ознакомиться с технической характеристикой приборов и сравнить показатели разных видов манометров в сводной таблице приборов.

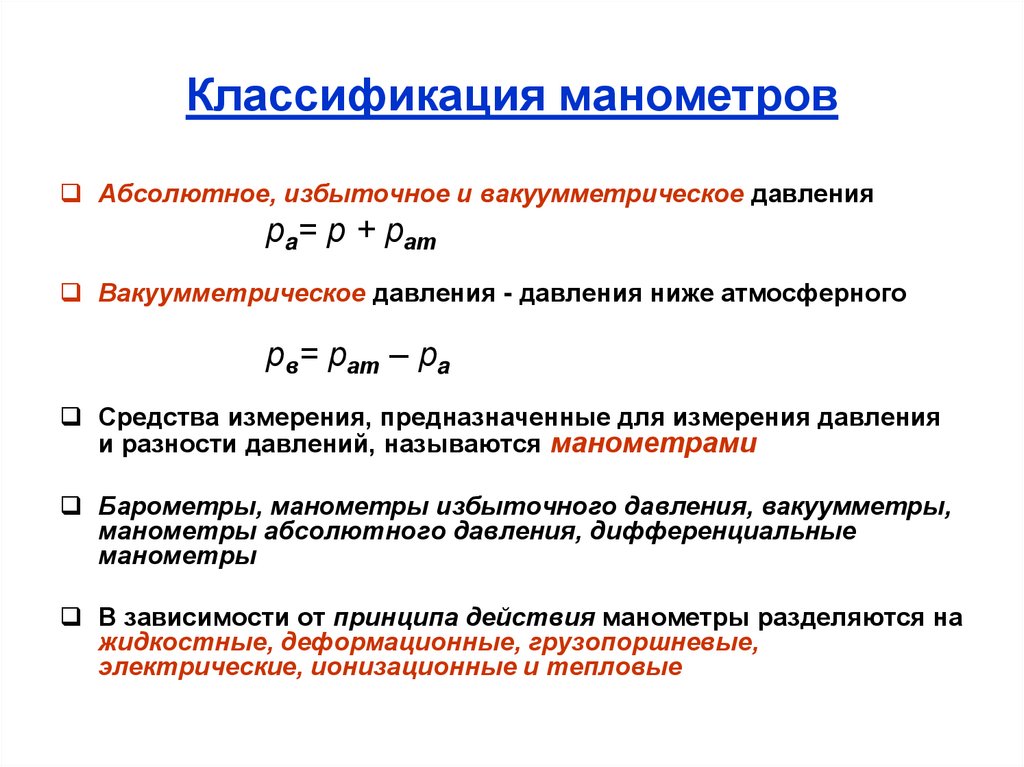

МАНОМЕТРЫ и их классификация - Сквайр

    Манометр - это прибор для измерения давления. Эти устройства бывают множества видов, в частности выделяют манометры низкого и высокого давления. В общем случае манометры представляют собой сделанные в небольшом корпусе измерители давления. Помимо обычных манометров существуют также термометры манометры (манометр с дополнительной температурной шкалой), вакуумметры (вакуумные манометры, приборы для измерения давления разреженных газов). Измерение давления необходимо практически в любой области науки и техники, как при изучении происходящих в природе физических процессов, так и для нормального функционирования технических устройств и технологических процессов, созданных человеком. Манометры различаются по техническим характеристикам и подразделяются по классу точности: 0,2; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше цифра, тем точнее прибор). Каждый прибор должен иметь сертификат соответствия. Компаниями, реализующими датчики давления и уровня для различных применений и отраслей промышленности, в настоящее время представлен широкий ассортимент манометров известных зарубежных и российских производителей.

    По видам

  • Общетехнические
    Большинство приборов такого рода применяется в общетехнических целях. В зависимости от модификации общетехнические манометры позволяют измерять давление в разных средах, в том числе для измерения избыточных, вакуумметрических давлений. Манометры данного вида предназначены для измерения давления непосредственно в ходе производственных процессов в рабочих точках промышленного оборудования. Их также называют общепромышленными или рабочими манометрами. Общетехнические манометры конструктивно предусматривают устойчивость к вибрациям с частотой 10-55 Гц и амплитудой смещения до 0,15 мм. Имеют классы точности 1; 1,5; 2,5. В последнее время все более популярны цифровые общетехнические манометры, в том числе манометр-автомат AirMan датского производства. Общетехнические манометры - это одна из наиболее востребованных групп приборов, по частоте использования уступает, пожалуй, только приборам для измерения температуры. Манометры МТ предназначены для измерения избыточного и вакуумметрического давления жидкости, газа и пара в про¬мышленности, энергетике, технологических системах транспортировки жидкости и газа, тепло- и газоснабжении, различных механизмах и машинах.
  • Электроконтактные
    Электроконтактные манометры или так называемые манометры с электрической сигнализацией имеют возможность регулировки измеряемой среды, благодаря наличию электроконтактного механизма. Выпускаются в двух исполнениях: на основе электроконтактной приставки и с использованием микровыключателей. Предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа, неагрессивных к материалам деталей, контактирующих с измеряемой средой, и дискретного управления электрическими цепями вспомогательных и регулирующих устройств (при превышении номинального, то есть порогового, значения происходит замыкание или размыкание электрической цепи). Выпускаются взрывозащищенные версии электроконтактных манометров. Взрывозащищённость приборов обеспечивается выполнением общих технических требований к взрывозащищённому электрооборудованию. Манометры, вакуумметры и мановакуумметры показывающие электроконтактные ЭКМ, ЭКВ, ЭКВМ изготавливаются с замыкающими и размыкающими контактами сигнального устройства, имеющими установку на срабатывание при верхнем и нижнем заданных значениях давления. Электроконтактные сигнализирующие манометры предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.
  • Специальные
    Изготавливаются для применения в определенной отрасли промышленности, техники и транспорта. Манометрами специального назначения измеряют давление различных газов (аммиака, ацетилена, водорода, кислорода). Для каждого газа выпускается специальный манометр, на шкале которого указано название газа, и корпус которого окрашен в определенный цвет: для аммиака - в желтый, для ацетилена - в белый, для водорода - в темно-зеленый, для других горючих газов - в красный, для кислорода - в голубой, для негорючих газов - в черный. В условном обозначении прибора указывается соответствующей буквой его назначение: аммиачный - А, ацетиленовый - Ац, водородный - В, кислородный - К. Кислородные манометры должны быть обезжирены, так как иногда даже незначительное загрязнение механизма при контакте с чистым кислородом может привести к взрыву. Ацетиленовые манометры не допускают в изготовлении измерительного механизма сплавов меди, так как при контакте с ацетиленом существует опасность образования взрывоопасной ацетиленистой меди; аммиачные - должны быть коррозиестойкими. Классы точности, пределы измерения такие же, как у манометров общего назначения.
  • Образцовые
    Манометры образцовые предназначены для испытаний, поверки и калибровки приборов давления, а также для точных измерений избыточного давления жидкости и газа. Манометры точного измерения (манометры мти) и образцовые обладают более высоким классом точности (0,15;0,25;0,4; 0,6). Образцовые манометры служат для поверки других манометров. Передаточные механизмы в образцовых манометрах проходят повышенную чистоту обработки сопрягаемого зубчатого зацепления. Предусмотрены дополнительные регулировочные настройки, а также учтена возможность температурной коррекции показаний прибора. В большинстве случаев такие приборы устанавливаются на поршневых манометрах или каких-либо других установках способных развивать нужное давление.
  • Судовые
    Манометры данного вида предназначены для эксплуатации на речном и морском флоте. Используются для измерения вакуумметрического давления жидкостей (дизельного топлива, масла, воды, морской воды), газов и водяного пара.



    По типам

  • Жидкостные
    Приборы, в которых измеряемое давление уравновешивается весом столба жидкости, а изменение уровня жидкости в сообщающихся сосудах служит мерой давления. Диапазон измерения - 10 - 105 Па. Жидкостные манометры применяют в основном при определении давления в лабораторных условиях. Устройство жидкостного манометра представляют собой U-образную трубку, заполненную жидкостью с большим удельным весом, чем жидкость, в которой измеряется гидростатическое давление. Обычно этой жидкостью является ртуть. В этом случае размеры прибора удается уменьшить. Для измерения разности давлений в двух сосудах может быть применен дифференциальный манометр, который является разновидностью ртутного (жидкостного) манометра.
  • Поршневые
    Приборы, в которых измеряемое давление уравновешивается усилием, создаваемым калиброванными грузами, воздействующими на свободно передвигающийся поршень. Основной частью прибора является вертикальная колонна, в цилиндрическом канале которой находится поршень. Наиболее распространены манометры с неуплотненным поршнем. Между ним и цилиндром имеется небольшой зазор, пространство под поршнем заполнено специальным маслом, которое под давлением поступает в зазор и обеспечивает смазку трущихся поверхностей. При измерении давления для уменьшения трения между цилиндром и поршнем последний электродвигателем или вручную приводится во вращение. Манометры этого типа отличаются высокой точностью и широким диапазоном измерений (от 0,098 до 980 МПа). Поршневые манометры имеют верхние пределы измерения 0,25; 0,6; 6; 25; 60; 250 МПа и классы точности 0,02 или 0,05. Высокая точность этих приборов требует хорошего ухода за ними и тщательного соблюдения правил эксплуатации. Манометры типа МП предназначены для измерения давления и разряжения неагрессивных, некристаллизующихся жидкостей, пара, газа, в том числе кислорода, ацетилена, хладонов. Манометры могут измерять давление по отношению к абсолютному вакууму, или измерять избыточное давление. Манометр общетехнический МП 100 предназначен для измерения избыточных, вакуумметрических давлений неагрессивных некристаллизирующихся сред: жидкости, пара, газа, ацетилена, пропан-бутана.
  • Деформационные
    Составляют обширную группу приборов для технических измерений. Действие их основано на измерении величины деформации различных видов упругих элементов: пружин, сильфонов, мембран и др. Деформация упругого элемента преобразуется передаточными механизмами в угловое или линейное перемещение указателя по шкале прибора или других устройств. Существенными достоинствами деформационных приборов являются надежность, простота устройства, большой предел измерения, возможность применения дистанционной передачи и автоматической записи показаний.
  • Пружинные
    Пружинными приборами называются приборы, в которых измеряемое давление уравновешивается силами упругости пружины, деформация которой служит мерой давления. К этой группе относятся разнообразные приборы, отличающиеся по виду пружин (мембраны, сильфоны, манометрические трубки). Благодаря простоте конструкции и удобству пользования пружинные приборы получили широкое применение в технике.
  • Трубчатые
    Манометры с трубчатой пружиной отличаются формой упругого элемента, имеющего вид цилиндрической (винтовой) спирали, изготовленной из плоской трубки. Такую конструкцию упругого чувствительного элемента можно рассматривать как ряд одновитковых пружин, соединенных последовательно, что позволяет получить значительное перемещение свободного конца трубки, улучшающие условия автоматической записи и дистанционной передачи. Манометры с трубчатой пружиной выпускаются в основном как самопишущие для передачи показаний на расстояние. Максимальное давление до 15,6 МПа. Манометр с трубчатой пружиной предназначен для измерений давления газообразных и жидких, не вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо).
  • Мембранные
    В мембранных манометрах в качестве чувствительных элементов используются эластичные упругие мембраны, деформация которых преобразуется передаточными механизмами в угловое или линейное перемещение указателя по шкале прибора. Эластичные мембраны представляют собой плоские или гофрированные диски, зажатые между фланцами. Материалами для эластичных мембран служат капроновые пленки, тефлон, прорезиненные ткани и другие материалы, обладающие необходимой механической прочностью, устойчивостью к воздействию агрессивных сред, эластичностью при значительных изменениях температур (от -50 до +50 °С). Мембранные манометры применяются для измерения небольших избыточных давлений (0,04 МПа) жидких, газообразных и особенно вязких сред (сахарный сироп, сусло, купажи, масло, мазут и др.).
  • Сильфонные
    В сильфонных манометрах упругим чувствительным элементом является сильфон, представляющий собой цилиндрический тонкостенный сосуд с кольцевыми складками (гофрами). Для увеличения жесткости часто внутри сильфона помещают винтовую цилиндрическую пружину, которая преобразует давление входа в давление выхода. Сравнительно большой рабочий ход сильфонов позволяет применять их в самопишущих приборах.
