Самодельная дисковая пилорама: сделать своими руками, чертежи

Для изготовления пиломатериалов на дому недостаточно иметь в наличии рубанок и стамеску. Бензопилой тоже сделать правильный брус или обрезную доску не получится. Поэтому каждый житель сельской местности рано или поздно задумывается о приобретении более серьёзных инструментов для обработки древесины.

На рынке представлено огромное количество оборудования для деревообработки, но стоимость таких станков настолько велика, что человек у которого с анатомической точки зрения, все члены растут из правильных точек, не может не задумываться о самостоятельном изготовлении станка.

Самодельная дисковая пилорама не будет уступать по качеству производимой продукции заводским аналогам, но только при условии использования подходящих для этих целей материалов и качественной сборки всех элементов.

Принцип работы пилорамы и чертежи

Прежде чем приступить к практической части изготовления дискового станка, необходимо изучить принцип работы этого оборудования. Существуют 2 основных вида дисковых пилорам, которые можно изготовить своими руками.

Основное отличие таких установок заключается в способе подачи заготовки:

  1. Возможно как перемещение режущей части над неподвижно закреплённым бревном.
  2. Так и конструкция, в которой заготовка подаётся к стационарно закреплённой пиле.

Оба варианта имеют как положительные качества, так и недостатки, но первый способ самостоятельного изготовления пилорамы будет значительно проще.

При использовании подвижной каретки, значительно снижается нагрузка на роликовый механизм, а также отпадает необходимость в установке дополнительного двигателя в качестве привода подвижной платформы. При перемещении каретки работа может выполняться за счёт мускульной силы рук оператора.

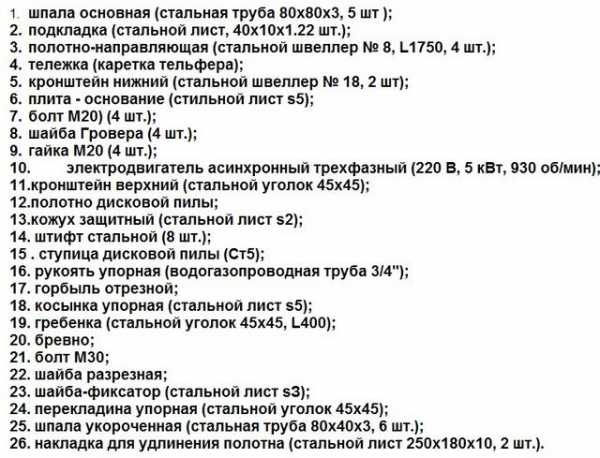

Перед изготовлением дисковой пилорамы необходимо сделать чертежи. Удержать в голове размеры самодельного станка практически невозможно, поэтому заранее следует зафиксировать на бумаге параметры данного устройства.

Основные элементы, которые обязательно должны быть отображены на бумаге:

  • Подающая линия.
  • Узел реза.
  • Блок управления.

Подающая линия, как уже было сказано выше, может быть стационарной либо подвижной. Узел реза представляет собой раму, на которой закреплена пила. Данный элемент пилорамы может быть оснащён 2 пилами, для изготовления обрезной доски или бруса. Также можно оснастить устройство системой углового пиления для получения срезов пиломатериала под углом.

При использовании 2 двигателей финансовые расходы и масса устройства значительно увеличатся, но благодаря дополнительной режущей механизма можно будет получить пиломатериалы более высокого качества.

Блок управления необходим для включения и отключения устройства, а также для регулировки оборотов двигателя. Если на стадии разработки проекта, все детали будут идеально подогнаны по размеру и назначению, то проблем в процессе изготовления станка не возникнет.

Видео:

Изготовление пилорамы

Если монтаж пилорамы осуществляется вне помещения, то первое что необходимо сделать — это изготовить основание, которое со временем не деформируется от постоянных механических нагрузок и вибрации. Для этой цели рекомендуется снять грунт на глубину около 20 см, сделать гравийнопесчаную подушку и забетонировать площадку.

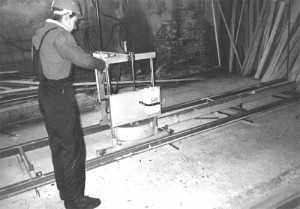

Чтобы рама дискового устройства свободно перемещалась её необходимо установить на ролики. Для этой цели идеально подходят подшипники большого диаметра, которые устанавливаются на 2 оси с каждой стороны подвижной части станка. В качестве рельс, по которым будет перемещаться рабочая часть пилорамы используется стальной уголок 50 * 50 мм.

Для полноценной работы самодельного устройства необходимо приготовить 2 отрезка уголка длиной не менее 6 метров. Уголки крепятся к бетонному основанию ребром вверх, таким образом, чтобы по всей длине конструкции расстояние между ними было равно.

Чтобы усилить основание, между рельсами привариваются шпалы из профильной трубы 50 * 100 мм. Шпалы располагаются на расстоянии 1 метра друг от друга. При проведении варочных работ необходимо следить за температурой уголка. Если деталь сильно перегреть, то возможна её значительная деформация, которая неминуемо приведёт к нарушению плавности хода конструкции, и как следствие, производству бракованного пиломатериала.

Видео:

Когда «железная дорога» будет полностью завершена в серединной части, к шпалам, прикрепляются фиксаторы, назначением которых является удержание заготовки во время перемещения над ней режущей части пилорамы.

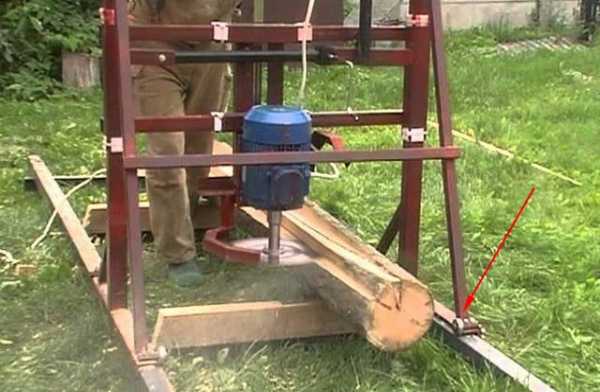

Подвижная рама режущего устройства изготавливается из металлической профильной трубы. Ширина рамы должна немного превышать междурельсовое расстояние, а длина подвижной части делается не менее 1 метра для обеспечения достаточной устойчивости конструкции.

Несмотря на то, что дисковая пилорама может быть изготовлена с бензиновым двигателем применение этого вида силовой установки потребует значительно больших временных затрат, по причине установки дополнительных передающих крутящий момент деталей. При использовании мощного трёхфазного электрического двигателя можно установить режущий диск непосредственно на ротор.

При изготовлении устройства, которое осуществляет распил древесины только в горизонтальной плоскости, необходимо надёжно закрепить электрический двигатель с помощью резьбовых соединений на подвижной каретке, которая будет перемещаться в вертикальном направлении с помощью винтового механизма.

Видео:

Изготовить такую конструкцию не составит большого труда: достаточно использовать большую шпильку, которая располагается строго вертикально и фиксируется в подшипниках. Гайка от шпильки приваривается к подвижной части рамы, которая и будет перемещаться в вертикальной плоскости.

Чтобы увеличить надёжность конструкции можно использовать 2 гайки, которые привариваются на таком расстоянии друг от друга, чтобы при вкручивании шпильки, деталь проворачивалась без заедания. Для проворачивания шпильки к участку расположенному выше подшипника приваривается ручка, а для точного измерения перемещения подвижной части рамы необходимо разместить градуированную шкалу со стрелкой, которая будет прикреплена к подвижной части пилорамы.

Для повышения безопасности при эксплуатации самодельная угловая дисковая пилорама должна быть оборудована металлическими щитками защищающими оператора от получения травмы в случае разрушения рабочего диска. После установки и фиксации электрический двигатель подключается через блок управления, состоящий из выключателя и реостата.

Видео:

Сразу после проведения первых испытаний, рекомендуется сделать над рабочей площадкой навес, чтобы атмосферная влага не попала в обмотку электродвигателя или блок управления.

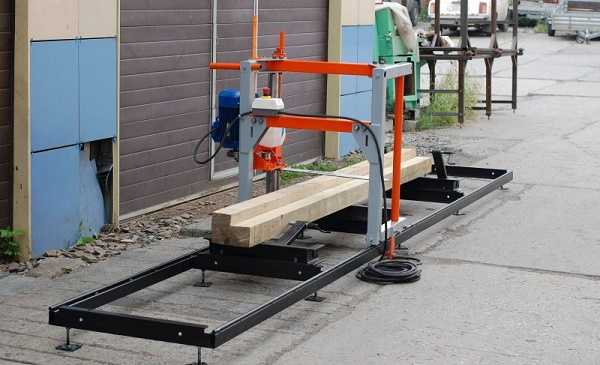

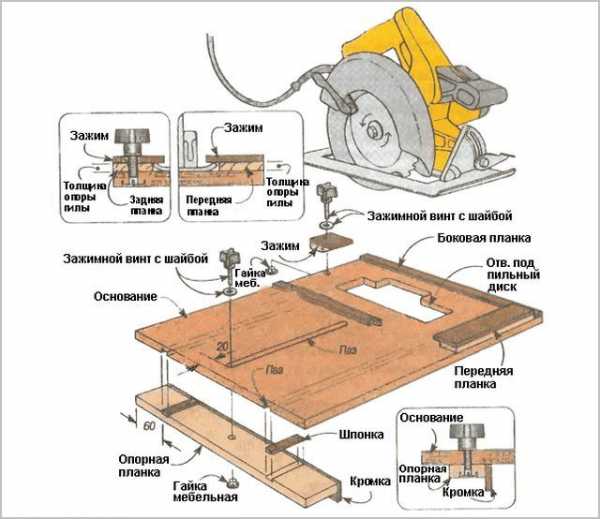

Пилорама из ручной дисковой пилы

Если нет необходимости в использовании сложного станка для изготовления пиломатериалов, то можно смастерить самодельное устройство позволяющие производить распиловку небольших стволов деревьев либо уже готового пиломатериала.

Наиболее подходящим для выполнения подобных задач является самодельная пилорама из ручной дисковой пилы.

Небольшой станок делается в следующем порядке:

  1. Из бруса делается прямоугольный стол с открывающейся столешницей. Установить верхнюю плоскость на навесы необходимо для получения свободного доступа к ручной пиле, которую устанавливают под столешницей.
  2. В середине столешницы делается пропил примерно равный диаметру рабочего диска.
  3. Кнопка включения ручной дисковой пилы фиксируется в включённом положении с помощью пластикового хомутика.
  4. Ручная пила устанавливается под столешницей на саморезы таким образом, чтобы диск устройства был размещён в ранее сделанную прорезь.
  5. Вдоль плоскости рабочего диска на столешнице устанавливается линейка, которая необходима для упора во время разрезания длинных пиломатериалов.

После подключения электрической пилы к электросети 220 В, устройство можно использовать для распила древесины толщиной до 100 мм.

Видео:

Заключение

Самодельные циркулярные пилорамы при правильном изготовлении позволяют осуществлять качественную работу по обработки древесины. Затраты на изготовление таких изделий могут вовсе отсутствовать, если в качестве основных деталей использовать металлолом и вышедшие из строя электрические инструменты.

Загрузка...

plavitmetall.ru

особенности и рекомендации по изготовлению

Для первичной обработки такого материала, как дерево, нужна пилорама. Оборудование такого рода бывает нескольких разновидностей — ленточным и дисковым. Для изготовления своими руками зачастую выбирается дисковый вариант, потому что он характеризуется отличными пользовательскими свойствами и не очень сложной конструкцией.

Принцип функционирования

Перед самостоятельным изготовлением конструкции, необходимо изучить работу и особенности комплектации миниатюрной дисковой пилорамы. Зачастую она используется для обработки средних и больших бревен. В итоге формируется брус и доски.

Главный элемент конструкции — силовая установка, которая обеспечивает вращение распилочных дисков. Помимо этого, для обеспечения автоматизации работы требуются следующие составляющие:

  • линия подачи. Она бывает автоматической и неподвижной. Зачастую предпочтение отдается последнему решению, потому что он является более экономичным при изготовлении своими руками;
  • узел распила. Может включать в себя одно или несколько режущих полотен. Также бывает поперечным и горизонтальным;
  • управляющий блок. Он расположен сверху узла распила. С помощью этого устройства у мастера есть возможность настраивать обороты двигатели, запускать и деактивировать оборудование.

Пилорама углового типа используется для радиального и тангенциального распиливания заготовок. Особенности конструкции такой установки позволяют предельно эффективно применять все бревно.

Конструкция самодельной дисковой пилорамы

Простейший вариант самодельной мини-пилы включает в себя стол и отрезной диск. Сделать такое оборудование можно и самостоятельно, но оно не будет иметь высоких показателей производительности.

Основной недостаток конструкции этого типа — необходимость производить подачу материала самостоятельно. Это может с легкостью привести к нарушению геометрических параметров будущего бруса или доски. Потому такие установки применяются лишь для обработки листовых материалов и сравнительно малых заготовок.

Гораздо большим диапазоном функций может похвастаться пилорама углового типа. Это оборудование одновременно делает два распила в вертикальном и горизонтальном положении. Но ее сделать гораздо труднее, нежели модель, о которой было сказано выше. Самодельная дисковая пилорама обладает следующими особенностями конструкции:

  • перемещающаяся распиливающая каретка. Этот элемент перемещается по специальным направляющим, расположенным на платформе. На нем находится два двигателя с дисками;
  • стационарная платформа. Она предусматривает наличие фиксаторов материала, которые предотвращают смещение бревен и их последующую деформацию при работе.

Сделать такую установку можно с помощью подручных приспособлений и материалов. Важно, чтобы пилорама выдерживала постоянные вибрации и нагрузки.

Если оборудование будет использоваться исключительно для изготовления досок, то вместо горизонтального инструмента можно поставить еще один вертикальный. Это существенно повысит показатели производительности пилорамы.

Рекомендации по изготовлению

В том случае, если установка будет применяться в коммерческих целях и для работы с большими объемами материала, подходить к вопросу собственноручного изготовления необходимо максимально ответственно и внимательно. Модели, сделанные своими руками, не во всех случаях способны делать качественный распил при постоянном воздействии нагрузок. Такие конструкции лучше изготавливать для незначительных работ.

Для начала нужно подобрать показатели мощности и число оборотов двигателя. Как правило, при монтаже электропривода не появится никаких проблем, но вы будете вынуждены подсоединять линию в 380 V, потому что понадобится установка трехфазных моделей.

Заранее нужно составить чертежи будущего оборудования. Запомните, что каких-то определенных правил для самостоятельного создания мини-пилорамы не существует — оборудование в каждой ситуации получается индивидуальным.

Но можно воспользоваться рекомендациями профессионалов:

  • каркас следует делать из швеллеров под номером 6 и 4. Соединения можно сделать двумя способами — сваркой и болтами. Это благоприятно скажется на долговечности конструкции;
  • для изготовления направляющих лучше пользоваться рельсами Р50. Затем под них следует подобрать колесики;
  • при изготовлении необходимо обратить внимание и на то, что ширина подвижной платформы и каретки не должна различаться;
  • размещение привода. В связи с тем, что большая часть моделей обладает воздушным охлаждением, двигатель рекомендуется устанавливать подальше от участка распила. Для дискового привода нужно сделать цепную передачу или вал.
  • для обеспечения защиты исполнителя на платформу ставится специальный щит из стального сплава. Эта конструкция позволит предотвратить опасные ситуации.

При эксплуатации самодельной мини-пилорамы необходимо регулярно проверять работоспособность оборудования. Такие установки при долгом применении могут утрачивать свои изначальные свойства. Также не стоит забывать о двухсторонней заточке пил, а после окончания их ресурса — производить замену элементов.

tokar.guru

Угловая пилорама дисковая, поворотная - чертежи, видео

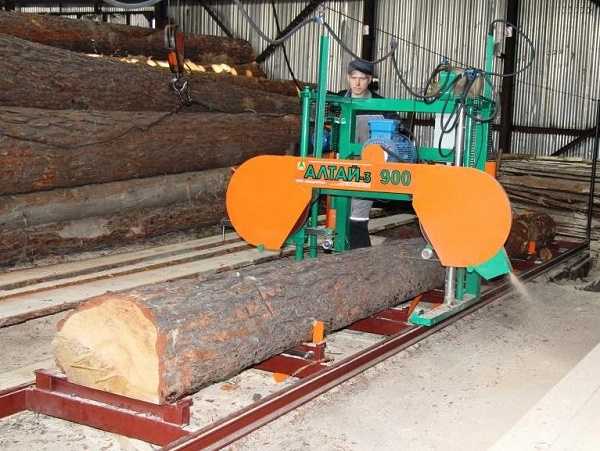

Сегодня лесопильное производство не возможно без использования ленточной или дисковой пилорамы, которые имеют высокие технические характеристики и запас производительности. Снижение расходов и производство высококачественных продуктов – основные цели, которых нужно достичь во время выбора лесопильных пилорам. В этой статье мы расскажем о том, что такое угловая пилорама.

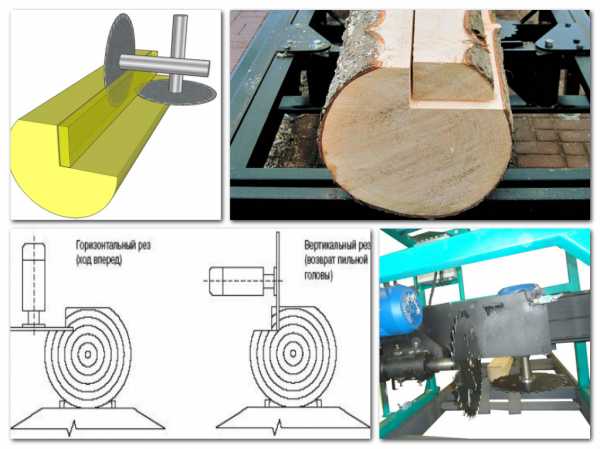

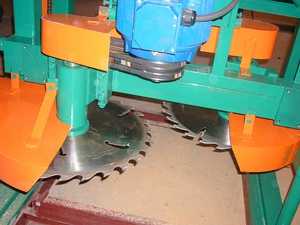

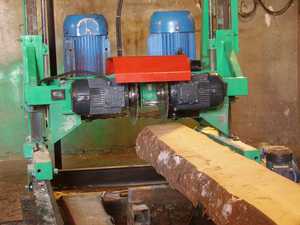

Угловая дисковая пилорама

Такое устройство отличается наличием двух пил, которые расположены под углом 90 гр. друг к другу. Распил происходит в обе стороны. Один проход дает одну обрезную доску. Угловое пиление немного отличается по принципу работы от обычного дискового пиления. Угловая пилорама дает возможность осуществлять пиление без поворота бревна. Эти пилорамы можно назвать наиболее экономичными, потому что выход готовых пиломатериалов достигает 60 – 80%. Стоимость дисковой пилорамы во многом зависит от ее функциональности, производительности и дополнительных параметров.

Устройство для осуществления углового распила незаменимо в лесопильном производстве. Продольная распиловка круглых заготовок и их изготовление с конкретными геометрическими параметрами на угловой пилораме, в сравнении с обычными методами распила древесины, осуществляется благодаря ряду отличительных характеристик. Такой аппарат легко заменяет сразу несколько станков.

Пиломатериалы различного сечения и габаритов на угловой дисковой пилораме можно изготавливать в результате независимого перемещения вертикального и горизонтального пильных суппортов. При этом не затрачивается время на переворот или переустановку заготовки.

Вследствие того, что продольная распиловка происходит без холостого хода в обе стороны, конечные пиломатериалы отличаются исключительным качеством пиленой поверхности. Радиальные и тангенциальные пиломатериалы на таком устройстве имеют максимальный выход.

Существуют еще и однопильные устройства. В таких машинах распил происходит при помощи одного диска, который устанавливается на поворотном механизме в обе стороны. Холостой ход отсутствует. Движение пильного диска начинается в горизонтальном положении. При движении вперед осуществляется горизонтальный рез по длине бревна. В конце бревна пила одним движением разворачивается в вертикальное положение. При обратном ходу каретки надрезанная часть отсекается вертикальным резанием. После диск снова поворачивается в горизонтальное положение и повторяется цикл резки. На этой пилораме осуществляется быстрый раскрой заготовки с получением обрезного пиломатериала необходимого сечения.

На один цикл пиления: ход вперед, поворот пилы, ход назад для шестиметровой заготовки тратится 1 минута.

Комплектация и особенности работы

При помощи угловой пилорамы можно создать:

  • обрезной пиломатериал, в том числе радиальный
  • различные заготовки для погонажной продукции
  • многослойный брус
  • паркет
  • индивидуальную карту раскроя бревен с выбраковкой отходов.

Угловая поворотная пилорама поможет добиться высокой точности в сравнении с ленточной пилорамой. Конструкция угловой дисковой машины гарантирует оптимальное решение схемы раскроя заготовки, рациональный выход обрезных материалов и исключает холостой ход.

Преимущества перед ленточными пилорамами:

  • высокий уровень надежности
  • получение качественной обрезной доски с наименьшим объемом отходов
  • бревно распиливается на одной установке, отпадает необходимость кантования и переворота
  • благодаря высокому качеству заточки дисков обеспечивается высокая чистота обработки.

Контроль за процессом распила, состоянием оснащения реализует оператор, находящийся в специальной подвижной кабине. Бревна фиксируются при помощи надежных зажимов, прочно удерживающих заготовку.

Чаще всего приводы таких пилорам оснащены двигателями с управляемой частотой вращения при помощи частотного преобразователя для того, чтобы определить угловую скорость рабочей силовой установки и управления автоматически скоростью подачи пильного шпинделя. Вследствие этого получается самое подходящее соотношение скорости пиления, учитывая твердость лесоматериалов и выбора дисковой пилы.

Угловые пилорамы, видео

Угловая пилорама своими руками

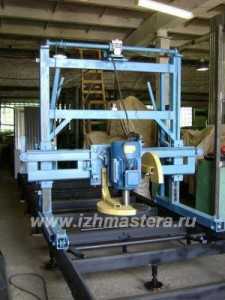

Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.

Покупка угловой пилорамы – дело затратное. Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.

Важные этапы сборки самодельной дисковой пилорамы:

  • нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих
  • чтобы трубы были соединены самым надежным образом их лучше сварить
  • в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать
  • каретка может быть собрана из металлических деталей
  • во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами. Таким образом, каретка будет двигаться плавно и свободно
  • в качестве мотора можно использовать любой бензиновый двигатель. Силовой агрегат должен иметь высокую мощность
  • во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.

wood-prom.ru

пилорама из цепной пилы и циркулярка из дисковой

Собственная пилорама – это прибыльное устройство, так как древесина является одним из самых востребованных строительных материалов. Существует два варианта получить пилораму: изготовить самостоятельно или купить в магазине. Конечно же, второй вариант проще, но первый имеет больше плюсов. В первую очередь, самоделка из цепной электропилы – это более дешевое изделие, кроме того, такое устройство будет полностью соответствовать требованиям владельца.

Ниже будет представлено два варианта самодельных пил: шинная пилорама из электропилы и циркулярка из ручной дисковой пилы. Для изготовления первой придется совершить некоторые покупки, а также запастись сварочным аппаратом, второй вариант вполне можно изготовить из материалов, которые наверняка найдутся у любого хозяина в гараже или на участке.

Виды пилорам

Пилорамы, которые продают в магазине – это отличные производительные устройства с большим функционалом, рассчитанные на большие объемы дерева. Такой инструмент может окупиться через 2-3 месяца, однако он не целесообразен, если использование будет исключительно в бытовых целях. В таком случае ее можно сделать своими руками из небольшой электропилы.

В настоящее время на рынке инструментов можно найти три вида пилорам:

Дисковые пилы — одни из самых распространенных в хозяйстве. Их минус заключается в высокой стоимости качественных дисков, а также относительно большом объеме отходов. Ленточные пилы самые экономичные, они не боятся плохой погоды, оставляют мало отходов, но при этом имеют сложное устройство, что делает их изготовление их в домашних условиях очень тяжелой задачей. Самый простой вариант пилорамы из электропилы – это шинная, они отличаются элементарным устройством, а также могут обрабатывать большие объемы древесины любой толщины.

Самостоятельное изготовление шинной пилы

Для того чтобы сделать пилораму самостоятельно, потребуются чертежи и определенные расчеты. Процесс изготовления не отличается особой сложностью, единственный момент – наличие всех необходимых ресурсов. Естественно, самодельная пилорама будет уступать по характеристикам заводским продуктам. Однако для изготовления балок и досок отлично подойдет.

Для изготовления шинной пилы потребуются определенные материалы:

  • металлические рельсы;
  • металлические трубки с разным диаметром;
  • электромотор;
  • шина от бензопилы;
  • ведущая звездочка (также подойдет от бензопилы).

В качестве электромотора можно использовать любой двигатель, например, от полупрофессиональной электрической пилы, от старой крупорушки или же приобрести специально.

Если выбор упадет на покупной вариант, то для бытовых нужд идеально подойдет трехфазный электродвигатель мощностью 5,5 кВт.

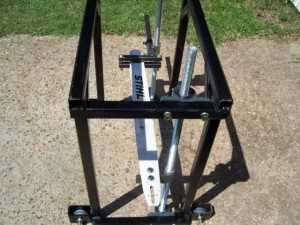

Сборка режущей части

Режущая часть представлена шиной и электродвигателем, соединенными между собой. Вся конструкция помешается в металлическую рамку, которая крепится на вертикальную прочную ось. Иными словами, рамка, в которой заключена пила, будет иметь возможность двигаться по вертикали внутри еще одного каркаса. Это движение будет происходить за счет направляющей оси.

Первым этапом станет изготовление каркаса, в котором будет установлена шина. Каркас имеет форму прямоугольника. С одной стороны шины он крепится к вертикальной оси, которая обеспечивает вращение.

Звездочка, которая обеспечивает движение шины, имеет центральное отверстие. В него нужно вставить ось из крепкого сплава, который обладает высокой прочностью. Отлично подойдет низкоуглеродистая сталь. Ось противостоит движению шины по горизонтали, то есть сама шина имеет горизонтальное положение в пространстве, а ось вертикальное. С двух сторон на ось одеваются подшипники вплотную к шине — это помогает избежать вертикального смещения режущей части. После этого сверху одеваются втулки, которые зажимают подшипники.

Верхняя часть оси крепится к металлическому профилю. Противоположная часть профиля приваривается к рамке, в которой устанавливается электродвигатель. Таким образом, прямоугольник формируется следующим образом: нижняя часть – шина, с двух сторон от нее ось и электродвигатель, верхняя часть – планка.

Такая конструкция не позволяет шине во время работы давать люфт.

Электромотор и ведущий барабан крепятся в противоположной части от оси. Для их крепления к шине понадобятся оставшиеся детали от электропилы. Электромотор устанавливается на жесткий корпус. Здесь следует учесть большую вибрацию, а значит, основа для двигателя должна быть очень жесткой. Со стороны двигателя приваривается металлическая ось или жесткий профиль. Именно за счет него вся режущая конструкция будет перемещаться по вертикали, чтобы обеспечить распил бревна в нужном месте.

Перенос корпуса с пилой на основу

Следующим этапом является перенос всей конструкции на основной каркас, который имеет форму параллелепипеда. Этот каркас устанавливается на ролики, которые будут двигаться по рельсам и распиливать бревно. Боковые стороны представляются собой сваренную рамку из толстого металла. Сверху они скрепляются между собой. Иными словами, вид спереди будет напоминать букву П, установленную на рельсы.

Расстояние между боковыми стойками равняется 1-1,5 метрам и рассчитывается, исходя из длины шины: оно должно быть немного больше. Сами боковые стойки имеют такую ширину, чтобы внутри можно было установить конструкцию с режущей основой. Если эта конструкция имеет ширину 60 см, то ширина боковых граней должна быть такой же. Делается этого с тем расчетом, что внутри одной из стоек будет установлена пила. Ось, по которой она двигается, крепится сверху и снизу внутри боковой рамки.

Таким образом, движение по вертикали обеспечивается за счет оси. Движение по горизонтали происходит с помощью роликов, которые катятся по рельсам.

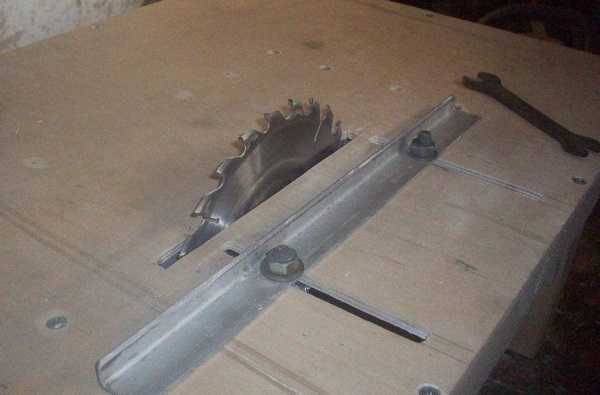

Изготовление циркулярной пилы из ручной дисковой

Для домашнего мастера наличие дома циркулярной пилы — вопрос жизненной важности. Сделать ее вполне реально своими руками. Самый простой вариант сделать циркулярную пилу – это использовать ручную дисковую пилу. Для изготовления станка конструкцию уже имеющейся пилы переделывать не нужно. Достаточно изготовить для нее стол. Очевидно, что пила будет закреплена под столешницей, а диск через специальное отверстие находится над ней.

Для изготовления стола понадобятся деревянные бруски 40*40 и фанера. Делается квадратное основание с длиной сторон 80 см и высотой 40 см.

В качестве столешницы берется квадратный лист фанеры, лучше всего использовать лакированную или ламинированную — она обеспечивает гладкость и легкое скольжение. В центральной части делается пропил для диска. По углам заранее просверливаются отверстия для крепления столешницы к столу.

Снизу к столешнице крепится дисковая ручная пила. Легче всего это сделать болтами. Шляпки нужно тщательно утопить в поверхности.

Для включения пилы требуется зафиксировать на ней кнопку включения, а вилку питания вставить в розетку, которая будет подключена к кнопке пуска.

Для удобства использования можно с одной из сторон прикрепить металлический уголок, который послужит продольным упором. Для его передвижения можно сделать пропилы под прямым углом к диску, а перемещение осуществлять, ослабляя и затягивая болты, которые фиксируют этот упор.

Циркулярка из электропилы – это простой и недорогой вариант для домашнего использования. Конечно, при установке инструмента толщина столешницы украдет немного от диска, но в целом, для бытовых нужд этого варианта вполне хватит.

tehnika.expert

Дисковая пилорама своими руками. Делаем мини-пилораму.



Пилорама своими руками — это реально. Изготовление шинной и дисковой пилорам


Строительство и обслуживание построек на дачном участке требует больших затрат, связанных с обработкой древесины: распиловкой бруса, досок, изготовлением деталей мебели. Всю эту продукцию можно приобрести в торговой сети, но многие хозяева имеют необходимые навыки и любят работать с деревом. Воплотить желания в реальность поможет деревообрабатывающий станок. Приобретение такого оборудования стоит не дешево. Пилорама своими руками — это не миф, а реальность. Решив собрать механизм самостоятельно, необходимо определиться с его типом, предназначением.
Шинная пилорама потребуется в том случае, если нужно обработать небольшое количество материала и изготовить детали особой формы. Технология обработки заключается в неподвижно закрепленном бревне, распил которого выполняется движущейся пилой (цепной). Деталь фиксируется на каретке. Пилорама своими руками обойдется гораздо дешевле готовой.
Технология изготовления станка следующая:
Производство станины из двух стальных швеллеров длиной — 8 метров, высотой — 0,14 метра. Можно также использовать рельсы или металлические уголки. Требуются заготовки идеально прямой формы.
Изготовить отверстия по всей длине швеллеров (диаметром 14-16 мм) на расстоянии 1-1,5 метра.
Согласно количества отверстий изготовить стяжки из отрезков водопроводной трубы. Детали закрепить шпильками с резьбой или болтами.
Подготовленные составляющие конструкции собрать воедино и установить на стойки. Количество стоек зависит от длины станины.
Крайние стойки следует расположить на расстоянии 0,8-1 метр от конца направляющих.
С целью придания жесткости конструкции целесообразно закрепить раскосы.
Установка подвижной тележки. Ее можно смонтировать из плиты стальной толщиной 4-6 мм, длиной — 0,6 м (в зависимости от габаритов электродвигателя).
Выполнить подбор прокладок и зажимных пластин для тележки. Детали должны обеспечивать свободное передвижение механизма. В то же время, зазор требуется предельно минимальный. Стяжку прокладок выполнить с помощью болтов.
Устранить поперечный люфт, прикрепив к основе тележки упорный уголок размером 0,4х0,4 метра. Тележку можно ставить на ролики или подшипники.
Для фиксации электродвигателя сверху тележки приварить два уголка.
Использовать цепь (можно от комбайна) для перемещения тележки с двигателем и пилой. Цепь максимально натянуть.
Смонтировать штурвал на одной из втулок боковых звездочек, находящихся по краям направляющих.
Изготовить фиксирующее устройство для бревна. Для этой цели подойдут трубы диаметром 3-4 см. Вставить в трубы подвижные штанги, входящие в стопор на необходимой высоте с помощью винта М8.
Сверху штанг закрепить прижимающие детали длиной не менее 1,5 см (из уголка 4х4 см) и кулачковые зажимы.
15. Приобрести электрический двигатель (рекомендуемая мощность — 10 кВт) и пилу диаметром — 1 метр.
Вес конструкции большой, поэтому сборку необходимо проводить на том месте, где будет стоять станок постоянно. Шинная пилорама своими руками готова. На таком станке можно изготавливать плахи, брус, рейки, доски разных размеров
Для пилы дисковой пилорамы лучше использовать стальной или дюралюминиевый лист толщиной 3 мм, диаметром — 0,5 м. Мощность двигателя подойдет — 2кВт. Очень важна правильная конструкция направляющей. Наиболее подходящий вариант — «П»-образный. Изготавливается деталь из досок по форме бревна. К седлу необходимо зафиксировать двигатель с циркулярной пилой. Чтобы пила получилась хорошей, следует изготовить режущие зубья из прочного материала, установить правильный режущий угол и точную балансировку. Также важно не забывать о мерах безопасности при работе на таком механизме.
При соблюдении всех рекомендаций по изготовлению, пилорама своими руками — задача осуществимая.



Мини-пилорама своими руками


Мини-пилорама своими руками имеет направляющие (рельсы, трубы, уголки…) на 1-1,5 м длиннее обрабатываемого бревна. Расположение дисковых пил в середине вала между подшипниками исключает разворачивающий момент, что позволяет использовать менее жесткую конструкцию. Учтите, что пила должна выбрасывать опилки вверх. При заклинивании пилы или ослаблении креплений бревна просто произойдет остановка. А при резании сверху вниз пилорама подпрыгнет вверх и последствия будут непредсказуемы. Бревно от поднятия вверх и разворота фиксируют гребенками, вколачиваемыми в его торцы. Штанга гребенки заводится под направляющие. Замену дисковых пил производят при снятой задней опоре вала.
Двигатель применен мощностью 4 кВт при 1450 об/мин. Он включен в 3-х фазную сеть. Диаметр пил – до 500 мм, скорость их вращения – 600 об/мин.
Бревно укладывают на деревянные подкладки, которые при пилении слегка прорезаются пилами.
Конструкция роликов может быть различной, в зависимости от размера и количества подшипников, а также направляющих. Для самодельной пилорамы применяют роликовые подшипники типа 204, направляющие рельсы —высотой 52 мм. Шкив рабочего вала имеет диаметр 300 мм, угол ручья —38°.
Длина двух продольных швеллеров тележки пилорамы определяется следующими размерами: двойной шириной полки поперечного швеллера, диаметром пилы, расстоянием между осью рабочего вала и осью двигателя, радиусом корпуса двигателя и небольшим запасом на зазоры.
Сборку мини-пилорамы своими руками лучше проводить в следующей последовательности.
К концам двух продольных швеллеров надо приварить четыре вертикальных швеллера. Выставив продольные швеллеры строго параллельно, а рабочий вал – строго перпендикулярно к ним, через технологические отверстия приваривают корпуса подшипников вала. По краям продольных прихватывают сваркой два поперечных швеллера, затем, проверив перпендикулярность вала, сверлят в собранном виде крепежные отверстия и окончательно закрепляют вал.
К поперечному швеллеру приваривают пластину крепления двигателя, в которой под болты крепления двигателя по месту делают продольные пазы, обеспечивающие натяжение ремня.
На равных расстояниях от продольных, в вертикальных швеллерах сверлят отверстия для крепления роликов. Одинаковый размер между упорными буртиками роликов выдерживают, подкладывая шайбы. Выдерживая этот же размер, направляющие скрепляют поперечинами (уголок, швеллер, полоса).
При отсутствии сварочного аппарата все соединения можно выполнить на болтах, при этом немного изменятся места крепления и увеличится расстояние между направляющими.
Производительность такой мини-пилорамы достаточно высокая.



Дисковая пилорама


На обычных циркулярных пилах, которые продаются в магазинах, шестиметровое бревно не обработаешь — его даже не сдвинешь, да и пильный диск требуется диаметром порядка 500 мм. Двигать, конечно, легче не бревно, а «циркулярку» по каким-нибудь направляющим, сохранив предпочтительное их взаимное расположение: бревно сверху — пила сбоку снизу.
Пильный диск нужного диаметра нетрудно изготовить из стального или дюралюминиевого листа толщиной 3 мм. Как ни странно, но ему достаточно всего одного или трех зубьев, при этом мощность двигателя должна быть соответственно 1 или 2 кВт.
Конструкция направляющей выбирается в зависимости от подручного материала. Простейший вариант: берется бревно и обрабатывается сверху и с боков топором и рубанком. В обхват обработанных поверхностей бревна сколачивается из досок П-образное седло (подобие суппорта) — и направляющая готова. К седлу крепится двигатель с пильным диском или «циркулярка».
Самое главное и, пожалуй, самое сложное — зуб-резец. Он изготавливается отдельно от диска, для этого требуется слесарный инструмент и точило. Резец должен быть из быстрорежущей стали (самокала) с углом резания 30° и задними углами не менее 15°. Его можно выточить из сломанного сверла или из твердосплавной пластинки, например, ролика стеклореза.
Зуб должен только резать. Хотя тщательная балансировка диска необязательна, все же трение его о стенки распила недопустимо.
Особое внимание — технике безопасности. Из листа фанеры несколько больших размеров, чем диск, изготавливается предохранительный щиток. Сзади диска к суппорту крепится распорный нож (вид А). Сам диск устанавливается на оси плотно, но не намертво — необходимо оставить ему возможность провернуться при случайной ударной нагрузке. Суппорт подается вперед толкателем из сухой палки, плавно и без рывков. Работать следует в очках, а к месту работы — не подпускать посторонних.


]]>http://xn]]>—-8sbnaodnccudfn0ahq3mqa.xn—p1ai/diskovye-i-lentochnye-piloramy/153-diskovaya-pilorama-svoimi-rukami.html

]]>http://www.yazvezdochka.ru/dom/minipilorama_svoimi_rukami]]>

]]>http://fb.ru/article/33878/pilorama-svoimi-rukami]]>—eto-realno-izgotovlenie-shinnoy-i-diskovoy-piloram

kazap.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
