Содержание

Сверла по стеклу — размеры, особенности, правила выбора

Стекло и керамическая плитка — особые виды материалов, которые отличаются высокой хрупкостью и требуют от мастера сноровки в работе. Чтобы сделать в них отверстия, потребуются сверла с алмазным напылением — например, сверло по стеклу и керамике 6 мм.


Их отличительная особенность заключается в том, что с их помощью можно не только сверлить, но и выцарапать отверстие. Это самые дорогие сверла, которые будут в домашней коллекции мастера.

Сверло по стеклу и керамике 6 мм — особенности этого и других изделий

Алмазное сверло для таких материалов как керамика или стекло представляет собой изделие трубчатой формы, покрытое алмазным напылением, которое и обеспечивает сам рабочий процесс сверления. Алмазное напыление обеспечивает высокую эффективность и точность в работе. Напыление выполняют с помощью специального алмазного порошка с фракциями от 80-63 до 125-100.

Чтоб обеспечить охлаждение стекла или плитки, которые во время работы выделяют много тепла, на рабочую поверхность обеспечивают подачу жидкости (чаще всего воды). Сверло по стеклу 3 мм и другие, имеющие диаметр до 12 мм, требует работы на низких оборотах — до 1000 об/мин. Для сверла с диаметром свыше 40 мм, можно применять обороты от 250 об/мин, но при этом давить на них сильно не нужно, чтобы не повредить хрупкий материал. При работе со свёрлами применяется такой инструмент как отвертка аккумуляторная, электродрель и шуруповерт.

Сверло по стеклу 8 мм — как выбрать качественный инструмент

Каждый мастер, который ищет сверло, хочет приобрести качественный и долговечный инструмент. Узнать о его качестве многое можно даже по внешнему виду, а именно — по цвету. Сверла с алмазным напылением бывают трех цветов — серые, золотистые и черные.

Серый цвет говорит о том, что перед покупателем самое дешевое сверло, которое не подвергалось никакой финишной обработке. Черный цвет свидетельствует о том, что инструмент закаляли водяным паром, золотистый говорит об уменьшении напряжения металла, яркий золотой оттенок — это гарантия того, что во время финишной обработки в сплав добавили улучшающий прочность нитрид титана.

Качество этого инструмента во многом зависит от способа его изготовления.

 Современные изготовители используют три способа:

  • гальванический — изготовляют тонкие изделия с невысокой прочностью, продающиеся по низкой ценой;
  • порошковый — изготавливают более долговечные и стабильные в работе инструменты;
  • вакуумный — изготавливают инструмент с повышенной абразивностью, который наиболее удобен в работе.

Тем, кто ищет качественное сверло по стеклу 8 мм, следует обращать внимание на его внешний вид: качественный инструмент содержит в документах сведения о сплаве, длине, диаметре и другую важную информацию.

Алмазное сверло по стеклу 3 мм или 10 мм — что выбрать

Среди этого алмазного инструмента различают следующие виды:

  • трубчатые с большим диаметром — используется для сверления больших отверстий;
  • трубчатые с  маленьким диаметром — предназначены для создания небольших отверстий;
  • с копьевидным наконечником — выполняет гладкое сверление;
  • копьевидное или перовидное сверло – высверливает отверстия с диаметром 3-13 мм, может допускать небольшие сколы.

Последний вид принадлежит к самым дешевым сверлам, которые встречаются повсеместно. Все сверла различаются по длине — выбирать следует исходя из характеристик материала, с которым будет работать мастер. Популярностью пользуется сверло по стеклу и керамике 6 мм — этой длины хватает для просверливания стандартных стекол и керамической плитки. Зерно твердого материала нужного размера и связующий элемент выбирают для выполнения режущей кромки. Чтобы режущая кромка спеклась, при сверлении используют давление и высокие температуры.

Выбираем популярное сверло по стеклу 10 мм — какой производитель лучше

Этот вопрос интересует каждого мастера, который ищет сверло для домашних работ. Многочисленные форумы в интернете пестрят сообщениями о том, что сверло по стеклу 10 мм потеряло свои качества после 6-7 раз использования.

Тройка лидеров, которым доверяют опытные мастера, выпускающие высококачественные изделия, выглядит так:

  • Bosch — имеют отцентрированное остриё и высокую износостойкость;
  • Intertool — имеет твердосплавный наконечник, обеспечивающий высокую точность работы;
  • Milwaukee — отличаются известным немецким качеством, легкостью в работе и надежностью.

Недорого купить сверло с алмазным напылением можно производителей Sturm, Vorel, Topfix и других. Качественное сверло содержит максимум информации на упаковке, которая облегчает покупателю выбор. Если возникнут вопросы — следует проконсультироваться с опытным специалистом. Правильный подбор сверла — основа хорошей работы для каждого мастера.

Типы и размеры сверл – Слесарное дело

Промышленность изготовляет сверла следующих типов и размеров:

– спиральные мелкоразмерные с цилиндрическим хвостовиком диаметром от 0,1 до 1,0 мм;

– спиральные с цилиндрическим хвостовиком диаметром от 0,25 до 18 мм;

– с цилиндрическим хвостовиком, оснащенные твердым сплавом, диаметром от 5 до 12 мм;

– спиральные с коническим хвостовиком диаметром от 6 до

80 мм;

– с коническим хвостовиком, оснащенные твердым сплавом (со спиральной или прямой канавкой), диаметром от 6 до 30 мм;

– сверла конические для отверстий под штифты конусностью 1 : 50;

– сверла конические для конусов Морзе;

– сверла спиральные с четырехгранным суживающимся хвостовиком (для трещоток) для сверления отверстий диаметром от 9,5 до 40 мм;

– сверла центровочные диаметром от 0,5 до 12 мм;

– перовые сверла (для обработки глубоких отверстий) диаметром от 35 до 130 мм;

– кольцевые сверла — для обработки больших отверстий (в процессе сверления образуют из материала изделия кольцевые заготовки) диаметром от 90 до 200 мм;

– сверла диаметром от 3,1 до 5,2, изготовленные целиком из специального твердого сплава ВК5М, для сверления вручную твердых сталей;

– сверла, оснащенные пластинками твердых сплавов, используются главным образом для сверления чугуна, твердой и закаленной стали, пластмасс.

Режущие кромки сверла должны быть прямолинейными, одинаковой длины и расположены под равными углами к оси сверла. При невыполнении этих условий сверло во время работы уводит в сторону, а высверливаемое отверстие получается больше диаметра сверла. Правильность заточки спиральных сверл проверяется шаблоном.

Хвостовики сверл в большинстве случаев изготавливаются цилиндрические или с конусом Морзе. Конуса Морзе разделяются по номерам от 0 до 6. Каждому номеру соответствует определенный диаметр, длина и конусность (конусности у всех номеров разные).

< Предыдущая
Следующая >

Размеры сверл

Сверла – это режущий инструмент буровых станков . Они могут быть изготовлены любого размера на заказ, но организации по стандартизации определили наборы размеров, которые обычно производятся производителями сверл и хранятся у дистрибьюторов.

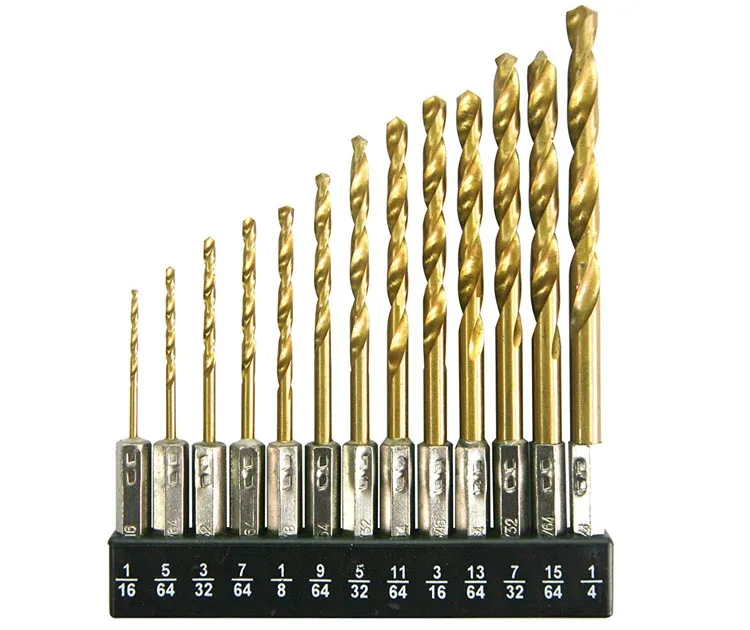

В США широко используются долота с дробным диаметром и калибром . Почти во всех других странах метрические размеры сверл являются наиболее распространенными, а все остальные являются анахронизмом или зарезервированы для работы с конструкциями из США. В Британских стандартах по замене размера колеи сверл с метрическими размерами в Великобритании были впервые опубликованы в 1959 году.

Всесторонняя таблицу для метрической, фракционной проволоки и выстукивая размеры можно найти на буровой и водопроводные диаграммах размера .

Метрические размеры сверл определяют диаметр сверла в единицах стандартной метрической длины. Организации по стандартизации определяют наборы размеров, которые обычно производятся и хранятся на складе. Например, британский стандарт BS 328 определяет 230 размеров от 0,2 мм до 25,0 мм.

Биты меньшего размера доступны с меньшими приращениями диаметра. Это отражает как меньший допуск диаметра просверленного отверстия, возможный для меньших отверстий, так и желание проектировщиков иметь размеры сверл в пределах не более 10% от произвольного размера отверстия.

Цена и доступность битов определенного размера не изменяется равномерно во всем диапазоне размеров. Чаще всего доступны биты с шагом 1 мм по самой низкой цене. Наборы бит с шагом 1 мм можно найти на рыночных прилавках. С шагом 0,5 мм, любой строительный магазин. С шагом 0,1 мм любой инженерный магазин. Наборы с меньшими приращениями обычно не доступны, за исключением сверл диаметром менее 1 мм. Сверла менее часто используемых размеров, например 2,55 мм, необходимо заказывать у специализированного поставщика сверл. Это подмножество стандартных размеров контрастирует с общей практикой с буровыми долотами с числовым калибром, где редко можно найти на рынке набор, не содержащий всех калибров.


Набор метрических сверл размером 1,0–6,0 мм на 0,1 мм, длина спекулянта. Ящик, в котором они хранятся в индексированном порядке (по размеру) с помощью градуированной серии отверстий, называется индексом сверления. Набор долот фракционного типа от Craftsman щелкните, чтобы увидеть линейку, сравнивающую миллиметры с долями дюйма Сверла 11/32 дюйма: длинная серия, морзе, гладкая, джоббер Центровочные сверла, номера от 1 (внизу) до 6 (вверху)

Твердосплавные спиральные сверла Гюринг DIN 6537 Основные геометрические размеры металлорежущего инструмента с 2 или 3 режущими кромками


Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

GUHRING | Каталог GUHRING 2012 Общий Инструмент Оснастка (Всего 1669 стр.)


1585 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр.1614

Твердосплавные спиральные сверла Гюринг DIN 6537 Основные геометрические размеры металлорежущего инструмента с 2 или 3 режущими кромками

Твердосплавные спиральные сверла Гюринг DIN 6537 Основные геометрические размеры металлорежущего инструмента с 2 или 3 режущими кромками _ и цилиндрическим хвостовиком по DIN 6535 Размеры в мм Диапазон номин. 0 ДО d1m7 0 хвостовика d 2 h 6 Сверла Ratio для 3xD Сверла Ratio для 5xD Длина хвостовика 14 Общая длина 11 Длина стружечной канавки макс. 12 Общая длина И Длина стружечной канавки макс. 12 29…375 6 62 20 66 28 36 475 6 66 24 74 36 36 600 6 66 28 82 44 36 700 8 79 34 91 53 36 800 8 79 41 91 53 36 1000 10 89 47 103 61 40 1200 12 102 55 118 71 45 1400 14 107 60 124 77 45 1600 16 115 65 133 83 48 1800 18 123 73 143 93 48 2000 20 131 79 153 101 50 Твердосплавные спиральные сверла (сверла Ratio) DIN 6538 Относится к спиральным сверлам с впаянной режущей пластиной или головкой из твердого сплава с усиленным хвостовиком из стали по DIN 6535. Припаянная головка может быть целой режущей частью либо ее составляющей. Размеры в мм Диапазон номин. 0 до d 1 h 7 0 хвостовика d 2 h 6 Сверла Ratio для 3xD Сверла Ratio для 5xD Сверла Ratio для 7 х D Длина хвостовика 14 Общая длина И Длина струж. канавки макс. 12 Общая длина И Длина струж. канавки макс. 12 Общая длина И Длина струж. канавки макс. 12 95-120 16 103 51 127 75 151 99 48 140 16 111 59 139 87 167 115 48 160 20 122 68 154 100 186 132 50 180 20 130 76 166 112 202 148 50 200 25 144 84 184 124 224 164 56 220 25 153 93 197 137 241 181 56 240 25 161 101 209 149 257 197 56 260 32 174 110 226 162 278 214 60 280 32 182 118 238 174 294 230 60 300 32 190 126 250 186 310 246 60 1614 GUHRING Сверла Основные геометрические размеры (сверла Ratio) Твердосплавные спиральные сверла (сверла Ratio) Относится к цельным твердосплавным спиральным сверл




См.также / See also :

Сверла Конструкция / Parts of a drill

Технология сверления металла / Drill a hole in metal

Обработка глубоких отверстий / Deep hole drilling

Расчет режимов резания при сверлении / Formulas for drilling

Диаметр под резьбу / Tap drill sizes

Перевод дюймов в мм / Inches to mm Conversion table

Оснастка для сверлильных и фрезерных станков / Tool holders for drilling and milling
Каталог GUHRING 2012 Общий Инструмент Оснастка (Всего 1669 стр.)

1582 Формы заточки спиральных сверл по DIN 1412 A B C D E Наглядные иллюстрации Производственные допуски на сверлильный инструмент согласно DIN 286 Таблица1583158415861587 Ступенчатые комбинированные сверла Гюринг с цилиндрическим хвостовиком из твердого сплава и быстрорежущей инструментальной стали Угол ступени 90 град1588
Каталоги инструмента GUHRING


Каталог
GUHRING
2016
Металлорежущий
инструмент
Сверла
(англ.яз. / ENG)
(910 страниц)

Каталог
GUHRING
2016
Режущий
инструмент
для обработки
резьбы
(англ.яз. / ENG)
(878 страниц)

Каталог
GUHRING
2012
Общий
Инструмент
Оснастка
(1669 страниц)

Каталог
GUHRING
2012
Инструментальная
оснастка
(216 страниц)

Каталог
GUHRING
2010
Металлорежущий
резьбовой
инструмент
(492 страниц)

Каталог
GUHRING
2009
Режущий
инструмент
и оснастка
(1482 страницы)

Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs

Выбор правильного сверла – Руководства по покупкам DirectIndustry

Тип сверла



Доминирующее крепление



Материал изготовления



Качество



Особенности и характеристикиОбрабатываемые материалы
ХарактеристикиКачество
Сверло по бетонуГладкий хвостовик, SDS+ , SDS MaxКарбид вольфрамаОт

***

до

****

(в зависимости от процента карбида вольфрама)

Наконечник 2 режущие кромки**Бетон — Железобетон Стеновой блок — Камень
Наконечник 3 режущие кромки****
Наконечник 4 режущие кромки******
Карбид******Наконечник из карбида******
Сверло по металлуГладкий и шестигранный хвостовикHSS**Катаная сталь (периодическое использование) или шлифованная сталь (регулярное использование)Цветные металлы
HSS — R**
HSS — G***
Титан****Шлифованное сверло



Карбид вольфрама****
Кобальт*****Шлифованное сверлоЧёрные и цветные металлы — Нержавеющая сталь и т.д.
Цельное из карбида******Шлифованное сверлоПолностью из стали
Сверла для станковЦилиндрический хвостовик (ISO 9766)

Конус Морзе

SDS

с пластинами из карбида******Сменные пластиныЧёрные и цветные металлы

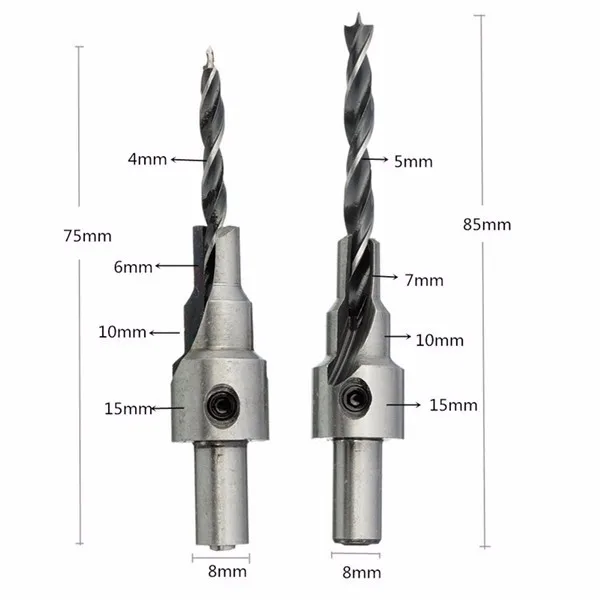

Фасочное сверло
Зенковка
Сверло для фаски и зенкерования
HSS
Сверло по деревуГладкий и шестигранный хвостовикСталь****Плоское сверлоСтолярная древесина
Трехточечное сверло
Спиральное сверлоСтроительный лесоматериал
Сверло для плиткиГладкий хвостовикКарбид вольфрама***Коническое сверлоКафель — Керамика — Плитка
Сверло для стеклаАлмаз****Коническое сверлоСтекло

ГОСТ 17273-71 – Сверла спиральные цельные твердосплавные укороченные. Конструкция и размеры

ГОСТ 17273-71
Группа Г23
2300-3600

МКС 25.100.30

Дата введения 1973-01-01

ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 17 ноября 1971 г. N 1884

Ограничение срока действия снято Постановлением Госстандарта СССР от 17.11.83 N 5400

ИЗДАНИЕ с Изменением N 1, утвержденным в ноябре 1983 г. (ИУС 2-84).

1. Настоящий стандарт распространяется на спиральные цельные твердосплавные сверла диаметром от 1,5 до 6,5 мм, предназначенные для сверления труднообрабатываемых материалов.

2. Конструкция и основные размеры сверл должны соответствовать указанным на чертеже и в таблице.

Чертеж. Конструкция и основные размеры сверл

мм

Обозначение сверл

правых

Применя-
емость

левых

Применя-
емость

2300-3601

2300-3602

1,50

2300-3603

2300-3604

1,55

2300-3605

2300-3606

1,60

35

5

2300-3607

2300-3608

1,65

2300-3609

2300-3610

1,70

4,0

2300-3611

2300-3612

1,75

2300-3613

2300-3614

1,80

2300-3615

2300-3616

1,85

2300-3617

2300-3618

1,90

2300-3619

2300-3620

1,95

2300-3621

2300-3622

2,00

2300-3623

2300-3624

2,05

38

8

2300-3625

2300-3626

2,10

2300-3627

2300-3628

2,15

4,5

2300-3629

2300-3630

2,20

2300-3631

2300-3632

2,25

2300-3633

2300-3634

2,30

2300-3635

2300-3636

2,35

2300-3637

2300-3638

2,40

2300-3639

2300-3640

2,45

2300-3641

2300-3642

2,50

2300-3643

2300-3644

2,55

2300-3645

2300-3646

2,60

2300-3647

2300-3648

2,65

2300-3649

2300-3650

2,70

45

10

5,0

2300-3651

2300-3652

2,75

2300-3653

2300-3654

2,80

2300-3655

2300-3656

2,85

2300-3657

2300-3658

2,90

2300-3659

2300-3660

2,95

2300-3661

2300-3662

3,00

2300-3663

2300-3664

3,10

2300-3665

2300-3666

3,15

2300-3667

2300-3668

3,20

2300-3669

2300-3670

3,30

2300-3671

2300-3672

3,35

52

12

6,0

2300-3673

2300-3674

3,40

2300-3675

2300-3676

3,50

2300-3677

2300-3678

3,60

2300-3679

2300-3680

3,70

2300-3681

2300-3682

3,80

2300-3683

2300-3684

3,90

2300-3685

2300-3686

4,00

2300-3687

2300-3688

4,10

2300-3689

2300-3690

4,20

2300-3691

2300-3692

4,25

56

16

7,0

2300-3693

2300-3694

4,30

2300-3695

2300-3696

4,40

2300-3697

2300-3698

4,50

2300-3699

2300-3700

4,60

2300-3701

2300-3702

4,70

2300-3703

2300-3704

4,80

2300-3705

2300-3706

4,90

2300-3707

2300-3708

5,00

2300-3709

2300-3710

5,10

8,0

2300-3711

2300-3712

5,20

2300-3713

2300-3714

5,30

2300-3715

2300-3716

5,40

60

20

2300-3717

2300-3718

5,50

2300-3719

2300-3720

5,60

2300-3721

2300-3722

5,70

2300-3723

2300-3724

5,80

9,0

2300-3725

2300-3726

5,90

2300-3727

2300-3728

6,00

2300-3729

2300-3730

6,10

2300-3731

2300-3732

6,20

2300-3733

2300-3734

6,30

65

25

10,0

2300-3735

2300-3736

6,40

2300-3737

2300-3738

6,50

Пример условного обозначения сверла диаметром =6 мм, нормальной точности, правого, из твердого сплава марки ВК8:

Сверло 2300-3727 ВК8 ГОСТ 17273-71


(Измененная редакция, Изм. N 1).

3. Конструкция и размеры сверл указаны в приложении.

4. Геометрические параметры сверл приведены в приложении к ГОСТ 17274-71.

5. Технические требования – по ГОСТ 17277-71.

ПРИЛОЖЕНИЕ (рекомендуемое). КОНСТРУКЦИЯ И РАЗМЕРЫ СВЕРЛ

ПРИЛОЖЕНИЕ
Рекомендуемое

1. Конструкция и размеры сверл указаны на чертеже и в таблице.

Чертеж. Конструкция и размеры сверл

Размеры, мм


Но-
мин.

Пред. откл.

Но-
мин.

Пред.
откл.

Но-
мин.

Пред. откл.


±0,1

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.


±2°

1,50

1,35


0,25

1,55


1,40

15

1,60

35

5


0,24

1,65

0,6

1,45

1,10

±0,10

2,2

2,0

1,70

4,0

1,50

1,75

1,55

1,80

1,60

1,85

1,65

20

0,25

30°

1,90

1,70

1,95

1,75

2,00

0,7

1,80

1,25

2,05

38

8

±0,08

1,85

2,10

1,90

2,15

4,5

1,95

±0,15

2,2

2,20

2,00

2,25

2,05

-0,15

25

0,26

2,5

+0,25

-0,12

2,30

0,8

2,10

1,40

2,35

2,15

2,40

2,20

2,45


2,25

2,50

2,55

0,9

2,30

31°

2,60

2,35

1,60

2,65

2,40

0,27

2,5

2,70

45

10

5,0

2,45

2,75

2,50

+0,20
-0,15

2,80

2,55

2,85

1,0

2,60

1,80

2,90

2,65

2,95

2,70

0,28

3,00


2,75

30

3,10

3,15

1,1

2,85

-0,20

2,00

3,20

+0,12
-0,08

2,90

0,29

3,30

52

12

6,0

3,00

3,0

2,8

3,35


3,10

0,29

3,40

1,2

2,20

3,50

3,20

+0,25

32°

3,60


3,30

-0,20

3,70

1,3

2,30

0,30

3,80

3,40

3,90

3,50

4,00

1,4

3,60

2,50

4,10

3,70

0,31

4,20

56

16

7,0


3,80

4,25

1,5

2,70

4,30

3,90

35

3,5

3,5

4,40

4,00

4,50

1,6

4,10

2,90

0,32

4,60

4,20

4,70

4,30

4,80

1,7

4,35

3,00

4,90

4,45

-0,25

33°

5,00

4,50

0,33

5,10

8,0

1,8

4,60

3,20

5,20

4,70

+0,20
-0,15

5,30

4,80

0,34

+0,30

-0,16

5,40

1,9

4,90

3,40

5,50

60

20

+0,15
-0,08

5,00

4,4

5,60

5,10

4,4

5,70

9,0

2,0

5,20

3,60

40

1,0

0,35

5,80

5,30

5,90

5,40

6,00

2,1

5,50

3,80

6,10


5,60

34°

6,20

6,30

65

25

10,0

5,70

-0,30

0,36

5,0

5,0

6,40

2,2

5,80

4,00

6,50

5,90


Примечания:

1. Размеры , , , даны у начала сверла.

2. Ширину пера и ширину ленточки измеряют перпендикулярно к направлению винтовой канавки.

3. Элементы конструкции и размеры, указанные в стандарте и повторенные на чертеже и в таблице приложения, являются обязательными.

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1).

Как правильно подобрать сверло под дюбель

Если вы затеяли ремонт или строительство, то, конечно же, будете искать самые лучшие материалы для выполнения задачи, ведь от этого зависит эффективность и успешность работ. Мелочей в этом деле не бывает, поскольку именно из суммы мелочей и складывается общий результат. В частности, от знания, как правильно подобрать сверло под дюбель, зависит, как будет дюбель забит, то есть качество и надежность самого крепления.

В целом все вполне просто: диаметр используемого для работ сверла всегда должен соответствовать диаметру применяемого дюбеля. Может показаться, что вставить дюбель в отверстие, которое точно равно диаметру дюбеля, сложно. На самом деле дело обстоит несколько иначе, и суть в том, что при сверлении основания из бетона или кирпича, особенно в режиме перфорации, отверстие будет неизбежно расширяться. То есть после сверления получившееся отверстие будет на один-два миллиметра шире, чем диаметр вашего сверла. А если к этому прибавить заранее внесенные коррективы, разница может достигать и более существенных величин, что может привести к нежелательным последствиям: ваш дюбель будет держаться очень непрочно, что совершенно нежелательно.

Сверла с точки зрения их технических характеристик

Если говорить о длине сверла, используемого при ремонтных или строительных работах, следует отметить, что этот показатель должен быть на три-пять миллиметров больше длины дюбеля. А если вы возьмете сверло такой же длины, что и дюбель, он может полностью не поместиться. Причиной этого обычно является пыль, которая застрянет в отверстии при сверлении либо вследствие несоответствия дна отверстия и формы торца дюбеля. В любом случае, необходимо сделать некоторый напуск. Чтобы можно было максимально точно просчитать длину сверла под дюбель, для начала желательно выполнить несколько пробных отверстий, то есть опытным путем настроить все наилучшим образом. К примеру, можно повесить полку или светильник в гараже или в кладовке, где огрехи в расчетах, сказавшиеся на вашей работе, будут не столь критичны.

Для простоты понимания и для наглядности ниже приведена таблица, в которой приведены оптимальные соотношения длины дюбеля и длины сверла.

Диаметр дюбеля Диаметр сверла Длина дюбеля Длина сверла
5 мм 5 мм 25 мм 28 мм
6 мм 6 мм 30 мм 33 мм
8 мм 8 мм 40 мм 43 мм
10 мм 10 мм 50 мм 55 мм

Помимо сказанного, можно еще добавить, что если вы будете сверлить под дюбель кирпичную стену, нужно помнить о некоторых особенностях проведения работ. Сначала следует высверлить отверстие чуть меньшего диаметра, чем предполагаемое. Разница может быть 2-5 миллиметров. Она зависит от глубины сверления. Потом сверло необходимо поменять на большее и расширить отверстие. Такая процедура повторяется несколько раз: до тех пор, пока вы не получите нужные вам параметры. Почему так важна эта последовательность действий? Дело в том, что кирпич склонен к основательному крошению при сверлении. Это объясняется особенностями структуры материала. И чтобы минимизировать это качество, приходится применять подобные ухищрения.

В остальном выбор нужного сверла под дюбель выступает достаточно простой задачей, однако очень значимой. Успех выполнения работы по сверлению отверстий под дюбель будет зависеть наполовину от грамотного выбора сверла. Помним что результатом должна быть прочность установки дюбелей, то есть прочность самого крепежа. В строительных и ремонтных работах все взаимосвязано, мелочей просто не существует, важность имеют даже незначительные на первый взгляд нюансы.

Таблица размеров сверл

(дюймы) Таблица размеров сверл

(дюймы)
. . . . . . .
80 =

.0135

43 = .089 8 = .199 25/64 = . 3906
79 = .0145 42 = . 0935 7 = .201 Х = .397
1/64 = . 0156 3/32 = .0938 13/64 = . 2031 Y = .404
78 = . 016 41 = . 096 6 = .204 13/32 = . 4063
77 = .018 40 = . 098 5 = . 2055 Z = .413
76 = 0,020 39 = . 0995 4 = . 209 27/64 = .4219
75 = .021 38 = . 1015 3 = . 213 7/16 = . 4375
74 = 0,0225 37 = .104 7/32 = . 2188 29/64 = . 4531
73 = 0,024 36 = .1065 2 = . 221 15/32 = . 4688
72 = 0,025 7/64 = .1094 1 = . 228 31/64 = . 4844
71 = .026 35 = .110 А = .234 1/2 = . 500
70 = .028 34 = .111 15/64 = ,2344 33/64 = .5156
69 = . 0292 33 = .113 Б = . 238 17/32 = . 5313
68 = .031 32 = .116 К = . 242 35/64 = . 5469
1/32 = .0313 31 = . 120 Д = . 246 9/16 = . 5625
67 = . 032 1/8 = .1250 1/4 (E) = . 250 37/64 = . 5781
66 = . 033 30 = .1285 Ф = . 257 19/32 = . 5938
65 = .035 29 = . 136 г = .261 39/64 = .6094
64 = . 036 28 = .1405 17/64 = .2656 5/8 = .625
63 = .037 9/64 = .1406 H = . 266 41/64 = .6406
62 = .038 27 = .144 Я = .272 21/32 = . 6563
61 = .039 26 = .147 Дж = .277 43/64 = .6719
60 = .040 25 = .1495 К = . 281 11/16 = .6875
59 = .041 24 = . 152 9/32 = .2813 45/64 = .7031
58 = . 042 23 = . 154 л = . 290 23/32 = .7188
57 = .043 5/32 = . 1563 м = . 295 47/64 = .7344
56 = . 0465 22 = . 157 19/64 = . 2969 3/4 = .750
3/64 = . 0469 21 = . 159 N = .302 49/64 = .7656
55 = .052 20 = . 161 5/16 = . 3125 25/32 = .7813
54 = .055 19 = .166 O = .316 51/64 = .7969
53 = .0595 18 = . 1695 п = . 323 13/16 = . 8125
1/16 = .0625 11/64 = . 1719 21/64 = . 3281 53/64 = . 8281
52 = .0635 17 = .173 К = .332 27/32 = .8438
51 = . 067 16 = .177 R = .339 55/64 = . 8594
50 = .070 15 = .180 11/32 = .3438 7/8 = . 875
49 = .073 14 = . 182 S = . 348 57/64 = .8906
48 = . 076 13 = . 185 т = .358 29/32 = .9063
5/64 = .0781 3/16 = . 1875 23/64 = .3594 59/64 = . 9219
47 = .0785 12 = . 189 U = .368 15/16 = . 9375
46 = .081 11 = .191 3/8 = . 375 61/64 = . 9531
45 = .082 10 = .1935 В = .377 31/32 = . 9688
44 = .086 9 = .196

Вт

= .386 63/64 = . 9844

Предыдущая страница | Дом


Исправления и комментарии присылайте по адресу: англ. Форма
Последнее обновление: 05 /01/2003


Центровочные сверла

Свойства медного провода AWG
Размеры центрирующего сверла
Размер сверла и десятичные эквиваленты
Imperial Tap Chart
Размеры шпоночной канавки
Точки плавления
Метрическая диаграмма ответвлений
Размеры уплотнительного кольца
Трубная резьба
Винтовые экстракторы
Калибры и веса для листового металла
Винты с головкой под торцевой ключ
Расчет конуса
Конические штифты
Размеры конического хвостовика
Размеры шайб
Калибры проводов
Размеры шурупа для дерева

Размеры сверл и их десятичные эквиваленты

Свойства медного провода AWG
Размеры центрирующего сверла
Размер сверла и десятичные эквиваленты
Imperial Tap Chart
Размеры шпоночной канавки
Точки плавления
Метрическая диаграмма ответвлений
Размеры уплотнительного кольца
Трубная резьба
Винтовые экстракторы
Калибры и веса для листового металла
Винты с головкой под торцевой ключ
Расчет конуса
Конические штифты
Размеры конического хвостовика
Размеры шайб
Калибры проводов
Размеры шурупа для дерева

Схема центровочного сверла

Таблица центровочного сверла

Дом Индекс

Схема центровочного сверла

Диаметр корпуса Диаметр сверла Длина сверла Общая длина
Размер дюймов ММ дюймов ММ дюймов ММ дюймов ММ
00.125 3,18 0,025,64 0,030,76 1,125 29
0 .125 3,18 0,0312 0,79 0,038 .97 1,125 29
1 .125 3.18 .0468 1,19 .0468 1,19 1,250 32
2. 1875 4,76 .0781 1,98 .0781 1,98 1,875 48
3,250 6,35.1093 2,78. 1093 2,78 2,0 51
4 .3125 7,94 .125 3,18 .125 3,18 2,125 54
5. 4375 11,11. 1875 4.76. 1875 4,76 2,750 70
6 .500 12,70. 2187 5,56. 2187 5,56 3,0 76
7 .625 15,88,250 6,35.25 6,35 3,250 83
8 0,750 19,05 .3125 7,94 .3125 7,94 3,500 89
9. 875 22,22. 3437 8,73. 3437 8.73 3,625 92
10 1.000 25,40 .375 9,52 .375 9,52 3,750 95

2 заблуждения, которые у меня были по поводу всех этих размеров сверл

Выбор подходящего сверла может быть сложной задачей для новичков, таких как я, особенно если принять во внимание материал, канавки, покрытия, стили острия, допуски, длину и другие факторы .Но одна из первых проблем, с которыми я сталкиваюсь, – это разные типы размеров: размер букв (A – Z), калибр провода (#), дробные размеры (дюймы) и метрические размеры (мм). Моя реакция коленного рефлекса – купить пригоршню нужного мне размера, не считая этикеток. Что вообще за все эти разные системы? Разве это не один и тот же инструмент, названный множеством разных имен? Вот что я узнал.

Почему существуют разные типы систем измерения сверл?

Оказывается, причиной использования буквенных, проволочных, дробных и метрических размеров является частично историческая и частично ассоциативная стандартизация.Во-первых, обратите внимание, что эти размеры описывают диаметр инструмента.

Дробные размеры были продуктом британской системы мер США, стандартизированной ANSI. Эти сверла доступны с шагом 1/64 дюйма от 1/64 дюйма до 1 дюйма. Вы можете увидеть некоторые сверла размером до 1 3/4 дюйма, и у них будет конический хвостовик Морзе. Опять же, они доступны с шагом 1/64 дюйма.

Метрические размеры сверл стандартизированы ISO и обычно доступны с шагом 0,1 мм.

Сверла с калибром проволоки были приняты Соединенными Штатами из Европы, где измерение относилось к диаметру проволоки; поскольку калибр можно определить по размеру, это буквально сверла размером с проволоку.Эти сверла доступны от №97, самого маленького, до №1, самого большого.

Буквенные калибры начинаются почти сразу после окончания сверл для проволоки и становятся больше, охватывая весь алфавит.

Все сверла одного размера, просто называются по-разному?

Нет. Ответ должен был быть очевиден для меня, но я почувствовал себя лучше, когда понял, сколько там перекрытий и насколько они могут быть близки по размеру. Таблица “Нарезание / сверление” – удобный справочник, который поможет в этом.Вот сокращенная таблица, или вы можете купить полную версию ЗДЕСЬ.

Если вы ищете более подробную информацию о том, какие сверла использовать, когда и как все эти размеры подходят для вашего проекта, мои коллеги-машинисты посоветовали взглянуть на Справочник по машинному оборудованию.

Они также напомнили мне, что, как и все в механической обработке, наука заходит так далеко. Это искусство, вы поймете только один способ – изготовление чипсов.

Drill_fields (для полей)

Drill_fields (для полей)

Эта страница относится к параметру Drill_fields , который является частью измерения или меры.

Drill_fields также может использоваться как часть представления, как описано на странице документации параметра Drill_fields (для представлений).

view: view_name {
Dimension: field_name {
Drill_fields: [field_or_set, field_or_set,…]
}
}

Иерархия

буровые поля

Возможные типы полей
Измерение, измерение в группе измерений, мера
принимает
Список имен полей или наборов в квадратных скобках

Параметр Drill_fields управляет тем, что происходит, когда пользователь щелкает значение ячейки таблицы во время исследования данных.Когда пользователь делает это, он «углубляется» в данные, позволяя им видеть отдельные записи, составляющие эту ячейку, ограничивать свой запрос значением ячейки или нарезать данные соответствующим образом.

Параметр Drill_fields принимает список полей, наборов или комбинацию обоих полей и наборов.

Если мера использует параметр Drill_fields , любые поля детализации, установленные на уровне представления, не будут применяться к этой мере.

В некоторых случаях можно отключить сверление:

Когда пользователи щелкают по полю детализации, они переходят в наложение детализации.Данные в наложении имеют сортировку по умолчанию на основе следующего приоритета:

  1. Первое измерение даты по убыванию
  2. Если измерение даты не существует, первая мера по убыванию
  3. Если показатель не существует, первое добавленное измерение по возрастанию

Просверливание

При детализации измерения у вас есть несколько вариантов:

1. Ограничьте запрос значением измерения, которое выбрал пользователь.

В этом случае, когда пользователь щелкает значение измерения, он может выбрать его фильтрацию, как показано в этом примере:

Этот параметр является поведением по умолчанию для размеров и не требует использования Drill_fields .

2. Ограничьте запрос значением измерения, которое пользователь щелкнул, и замените измерение другим.

Другой вариант – ограничить запрос конкретным значением, и заменяют измерение другим связанным измерением. Например, у вас может быть поле страны, и вы хотите, чтобы его можно было детализировать по штатам. LookML будет выглядеть так:

Dimension: country { sql: $ {TABLE} .country ;; Drill_fields: [состояние] }

В пользовательском интерфейсе Looker эта опция будет отображаться как:

В этом примере, если пользователь выбирает детализацию по штатам, запрос ограничивается США (потому что это значение, на которое они щелкнули), измерение Country заменяется на State , а меры предварительной детализации переносятся в новый запрос:

В группы измерений типа : время по умолчанию добавлены поля детализации.Каждый таймфрейм может быть детализирован до более детализированных таймфреймов (например, неделя может быть детализирована по дате и времени, но не по месяцу). Однако вы можете ограничить таймфреймы, до которых можно проводить детализацию, используя параметр Drill_fields :

Dimension_group: created { тип: время временные рамки: [время, число, неделя, месяц, год] sql: $ {TABLE} .created ;; Drill_fields: [created_month, created_date] }

Меры по сверлению

При переходе по иерархии меры отображаются данные на уровне строк об элементах, составляющих эту меру.Следовательно, хотя Drill_fields может использоваться с любым типом меры, обычно имеет смысл использовать с мерой count или count_distinct . Информация, отображаемая для каждой строки, определяется полями или наборами, которые вы определяете в Drill_fields .

Например, предположим, что у вас есть следующий LookML:

measure: count { тип: количество Drill_fields: [user_details *] } set: user_details { поля: [идентификатор, имя, город, штат, страна] }

Это приведет к следующему взаимодействию с пользователем:

Таблица размеров сверл

Размеры сверл до диаметра 1 дюйм
Легенда
Дюймовый
Letter Drill
Миллиметры
Number Drill
дюймов Обозначение Сверло для метчика / пилотное сверло Использует
.3429 мм. 0135 “ # 80
. 3683 мм. 0145 “ # 79
.3969 мм .015625 “ 1/64 “ # 0 Pilot, Soft-Wood
.4064 мм .016″ # 78
. 4572 мм .018 “ # 77
,5 мм.0197 “
. 508 мм. 02 “ # 76
. 5334 мм .021 “ # 75
. 5715 мм. 0225 “ # 74
.6096 мм .024 “ # 73
. 635 мм. 025 “ № 72
.6604 мм 0,026 “ # 71
.7112 мм .028 “ # 70
. 74168 мм. 0292 “ # 69
.75 мм .0295 “ M1x.25 грубый
.7874 мм .031 “ # 68
.7938 мм .03125 “ 1/32 “ # 0 Pilot, Hard-Wood # 1 Pilot, Hard & Soft-Wood # 2 Pilot # 2, Soft-Wood
.8128 мм 0,032 “ # 67
. 8382 мм. 033 “ # 66
.85 мм .0335 “ M1.1x.25 грубое
.889 мм .035 “ # 65
. 9144 мм. 036 “ # 64
. 9398 мм .037 “ № 63
.95 мм 0,0374 “ M1.2x.25 грубое
.9652 мм .038 “ # 62
.9906мм .039 “ # 61
1 мм. 0394 “
1,016 мм 0,04 дюйма # 60
1.0414 мм .041 “ № 59
1.0668 мм. 042 “ # 58
1,0922 мм 0,043 “ # 57
1,1 мм 0,0433 “ M1,4x,3 грубая
1,1811 мм 0,0465 “ # 56
1,1906 мм. 046875 “ 3/64 “ # 0-80 пилот UNF # 2, твердая древесина, пилот # 3, мягкая древесина # 4 Pilot, Soft-Wood
1.25 мм 0,0492 “ M1,6×35 грубое
1,3 мм .0512 “ M1,7x,35 грубая
1,3208 мм 0,052 дюйма # 55
1,397 мм 0,055 “ # 54
1,45 мм 0,0571 “ M1,8×35 грубая
1,5 мм.0591 “
1,5113 мм 0,0595 “ # 53 # 1-64 UNC, # 1-72 UNF
1,5875 мм 0,0625 “ 1/16 “ # 0 Отверстие под деревянную стойку, пилотное отверстие № 3, твердая древесина, пилотное отверстие № 4, твердое дерево # 5 Pilot, мягкое дерево, # 6 Pilot, мягкое дерево, # 7 Pilot, мягкое дерево
1,6 мм .063 “ M2x.4 грубый
1.6129 мм 0,0635 “ # 52
1,7018 мм 0,067 “ # 51
1,75 мм 0,0689 “ M2,2x,45 грубая
1,778 мм 0,07 “ # 50 # 2-64 UNF, # 2-56 UNC
1.8542 мм .073 “ # 49
1,9304 мм.076 “ # 48
1.9844 мм. 078125 “ 5/64 “ # 1 Древесина Отверстие для хвостовика № 5 Пилот, твердая древесина, Пилот № 6, твердая древесина # 8 Pilot, мягкое дерево, # 9 Pilot, мягкое дерево
1.9939 мм .0785 “ # 47 # 3-48 UNC
2 мм. 0787 “
2,05 мм 0,0807 “ М2.5x.45 грубый
2,0574 мм 0,081 “ # 46
2,0828 мм .082 “ # 45 # 3-56 UNF
2,1844 мм 0,086 “ # 44
2,2606 мм 0,089 “ # 43 # 4-40 UNC
2.3749 мм .0935 “ # 42 # 4-48 UNF
2.3813 мм 0,09375 “ 3/32 “ Отверстие под деревянную стойку № 2, пилот № 7, твердая древесина, пилот № 8, твердая древесина, пилот № 10, мягкое дерево, пилот № 11, мягкое дерево
2,4384 мм .096 “ # 41
2.4892 мм .098 “ # 40
2,5 мм 0,0984 “ M3x,5 грубая
2,5273 мм.0995 “ # 39
2,5781 мм. 1015 “ # 38 # 5-40 UNC
2,6416 мм .104 “ # 37 # 5-44 UNF
2,7051 мм. 1065 “ # 36 # 6-32 UNC
2.7781 мм. 109375 “ 7/64 “ # 3 Отверстие под деревянную стойку, # 4 Отверстие под деревянную стойку, пилотный элемент # 9, твердая древесина # 10 Pilot, твердое дерево, # 12 Pilot, мягкое дерево, # 14 Pilot, мягкое дерево
2.794 мм .11 “ # 35
2,8194 мм .111 “ # 34
2,8702 мм .113 “ # 33 # 6-40 UNF
2,9 мм. 1142 “ M3,5x,6 грубая
2,9464 мм .116 “ # 32
3 мм. 1181 “
3.048 мм .12 “ # 31
3,175 мм .125 “ 1/8 “ Отверстие под деревянную стойку № 5, пилотная № 11, твердая древесина, пилотная № 12, твердая древесина
3,2639 мм .1285″ # 30
3,3 мм. 1299 “ M4x.7 грубая
3,4544 мм .136 “ # 29 # 8-32 UNC, # 8-36 UNF
3.5 мм. 1378 “ M4x,5 Тонкое
3,5687 мм. 1405 “ # 28
3,5719 мм. 140625 “ 9/64 “ # 6 Отверстие под деревянную стойку, # 14 Pilot, твердая древесина, # 16 Pilot, мягкое дерево # 18 Pilot, мягкое дерево
3,6 мм. 1417 “ M4x.35 Fine
3.6576 мм .144 “ № 27
3.7 мм. 1457 “ M4,5x,75 грубая
3,7338 мм .147 “ # 26
3,7973 мм. 1495 “ # 25 # 10-24 UNC
3.8608 мм .152 “ # 24
3,9116 мм .154 “ # 23
3,9688 мм.15625 “ 5/32 “ # 7 Отверстие под деревянную стойку, пилотное отверстие # 16, твердая древесина
3,9878 мм. 157″ # 22
4 мм. 1575 “
4,0386 мм. 159 “ # 21 # 10-32 UNF
4.0894 мм. 161 “ # 20
4,2 мм.1654 “ M5x.8 грубый
4,2164 мм .166 “ # 19
4,3053 мм. 1695 “ # 18
4,3656 мм. 171875 “ 11/64 “ # 8 Отверстие под деревянную стойку, пилот # 20, мягкая древесина
4,3942 мм .173″ # 17 # 12-24 UNC
4.4958 мм .177 “ # 16
4,5 мм. 1772 “ M5x,5 Тонкое
4,572 мм 0,18 дюйма # 15 # 12-28 UNF
4,6228 мм. 182 “ # 14
4,699 мм 0,185 “ # 13
4,7625 мм. 1875 “ 3/16 “ Отверстие под деревянную стойку № 9, Отверстие под деревянную стойку № 10, пилотная № 18, твердая древесина
4.8006 мм. 189 “ # 12
4,8514 мм .191 “ # 11
4,9149 мм. 1935 “ # 10
4.9784 мм .196 “ # 9
5 мм. 1969 “ M6x1 грубый
5,0546 мм .199 “ № 8
5.1054 мм. 201 “ # 7 1/4 “-20 UNC
5,1594 мм. 203125″ 13/64 “ # 11 Отверстие для деревянного хвостовика, # 20 пилотное, твердая древесина
5,1816 мм. 204″ # 6
5,2197 мм. 2055 “ # 5
5,25 мм. 2067 “ M6x.75 Тонкое
5.3086 мм. 209 “ # 4
5,4102 мм. 213 “ # 3 1/4 “-28 UNF
5,5 мм. 2165″ M6x,5 Fine
5,5563 мм. 21875 “ 7/32 “ # 12 Отверстие под деревянную стойку
5,6134 мм. 221″ № 2
5.7912 мм. 228 “ # 1
5,9436 мм,234 “ A
5,9531 мм. 234375 “ 15/64 “
6 мм. 2362″ M7x1 грубый
6.0452 мм. 238 “ B
6,1468 мм. 242 “ С
6.2484 мм. 246 “ D 1/16 “-27 NPT
6,25 мм. 2461″ M7x.75 тонкое
6,35 мм 0,25 дюйма 1/4 дюйма # 14 Отверстие под деревянную стойку
6,35 мм 0,25 дюйма E
6,5 мм. 2559 “
6.5278 мм.257 “ F 5/16 “-18 UNC
6,6294 мм 0,261″ G
6,7469 мм,265625 “ 17/64 “ # 16 Отверстие под деревянную стойку
6,7564 мм. 266″ H
6,8 мм,2677 “ M8x1,25 грубая
6,9088 мм.272 “ I 5/16 “-24 UNF
7 мм. 2756″ M8x,5 Тонкое
7,0358 мм. 277 “ Дж
7,1374 мм. 281 “ K
7,1438 мм. 28125 “ 9/32 “
7,25 мм. 2854″ M8x.75 тонкий
7,366 мм,29 дюйма L
7,493 мм,295 “ M
7,5 мм. 2953 “ M8x1 Fine
7,5406 мм. 296875 “ 19/64 “ # 18 Отверстие под деревянную стойку
7,6708 мм .302″ Н
7.8 мм. 3071 “ M9x1,25 грубая
7,9375 мм .3125 “ 5/16 “ 3/8″ -16 UNC
8 мм. 315 “ M9x1 Fine
8,0264 мм. 316 “ O
8,2042 мм .323 “ P
8,3344 мм.328125 “ 21/64 “ # 20 Отверстие под деревянную стойку
8,4328 мм .332″ Q 3/8 “-24 UNF
8,5 мм. 3346″ M10x1,5 грубая
8,6106 мм .339 “ R 1/8 “-27 NPT
8,7313 мм. 34375″ 11/32 “
8,8 мм.3465 “ M10x1,25 Тонкое
8,8392 мм. 348 “ S
9 мм. 3543 “ M10x1 Fine
9,0932 мм .358 “ T 7/16 “-14 UNC
9.1281 мм .359375″ 23/64 “
9,25 мм. 3642″ M10x.75 тонкий
9,3472 мм,368 “ U
9,5 мм .374 “ M11x1,5 грубая
9,525 мм,375 “ 3/8 “
9,5758 мм .377″ В
9,8044 мм .386 “ Вт
9.9219 мм. 3 25/64 “ 7/16″ -20 UNF
10 мм .3937 “ M11x1 Fine
10,0838 мм .397 “ X
10,2 мм. 4016 “ M12x1,75 грубая
10,2616 мм .404 “ Y
10,3188 мм.40625 “ 13/32 “
10,4902 мм. 413″ Z
10,5 мм. 4134 “ M12x1,5 Тонкое
10,7156 мм. 421875 “ 27/64 “ 1/2″ -13 UNC
11 мм. 4331 “ M12x1 Fine
11,1125 мм. 4375 “ 7/16 “ 1/4″ -18 NPT
11.25 мм. 4429 “ M12x.75 Тонкое
11,5 мм. 4528 “
11,5094 мм. 453125 “ 29/64 “ 1/2″ -20 UNF
11,9063 мм. 46875 “ 15/32 “
12 мм. 4724″ M14x2 грубое
12,30 31 мм.484375 “ 31/64 “ 9/16″ -12 UNC
12,5 мм .4921 “ M14x1,5 Тонкое
12,7 мм,5 “ 1/2 “
12,8 мм. 5039″ M14x1,25 Тонкое
13 мм. 5118 “ M14x1 Fine
13,0969 мм.515625 “ 33/64 “ 9/16″ -18 UNF
13,4938 мм. 53125 “ 17/32 “ 5/8″ -11 UNC
13,5 мм. 5315 “
13,8906 мм. 546875 “ 35/64 “
14 мм .5512″ M16x2 грубая
14,2875 мм.5625 “ 9/16 “ 5/8″ -18 UNF
14,5 мм. 5709 “ M16x1,5 Тонкое
14,6844 мм. 578125 “ 37/64 “ 3/8″ -18 NPT
15 мм. 5906 “ M16x1 Тонкое
15,0813 мм. 59375 “ 19/32 “
15,4781 мм.609375 “ 39/64 “
15,5 мм. 6102″ M18x2,5 грубая
15,875 мм,625 “ 5/8 “
16 мм .6299″ M18x2 Fine
16,2719 мм. 640625 “ 41/64 “ 3/4″ -10 UNC
16,5 мм.6496 “
16,6688 мм. 65625 “ 21/32 “
17 мм .6693″ M18x1 Fine
17,0656 мм .671875 “ 43/64 “
17,4625 мм .6875″ 11/16 “ 3/4″ -16 UNF
17,5 мм 0,689 “ M20x2.5 грубый
17,8594 мм .703125 “ 45/64 “ 1/2″ -14 NPT
18 мм .7087 “ M20x2 Fine
18,2563 мм. 71875 “ 23/32 “
18,5 мм. 7283″ M20x1,5 Тонкое
18,6531 мм. 734375 “ 47/64 “
19 мм.748 “ M20x1 Тонкое
19,05 мм .75 “ 3/4 “
19,4469 мм. 765625″ 49/64 “ 7/8″ -9 UNC
19,5 мм. 7677 “ M22x2,5 грубая
19,8438 мм,78125 “ 25/32 “
20 мм. 7874″ M22x2 Fine
20.2406 мм .796875 “ 51/64 “
20,5 мм .8071″ M22x1,5 Тонкое
20,6375 мм,8125 “ 13/16 “ 7/8″ -14 UNF
21 мм .8268 “ M24x3 грубое M22x1 мелкое
21,0344 мм. 828125 “ 53/64″
21.4313 мм. 84375 “ 27/32″
21,5 мм .8465 “
21,8281 мм. 859375 “ 55/64 “
22 мм. 8661″ M24x2 Fine
22,225 мм. 875 “ 7/8 “ 1″ -8 UNC
22,5 мм.8858 “ M24x1,5 Тонкое
22,6219 мм. 8 57/64 “
23 мм .9055″
23,0188 мм . 29/32 “ 1″ -12 UNF
23,4156 мм .5 “ 59/64 “ 3/4″ -14 NPT
23,5 мм.9252 “
23,8125 мм .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
